英集芯发布USB PD快充移动电源组合方案IP5328+IP2716

众所周知，苹果今年发布的三款产品均支持USB PD快充，带动了整个快充生态链发展。此前，英集芯发布8款快充芯片，全部支持iPhone 8快充。今天，我们要给大家带来的是英集芯最新USB PD快充移动电源解决方案组合IP5328+IP2716。

一、产品特色

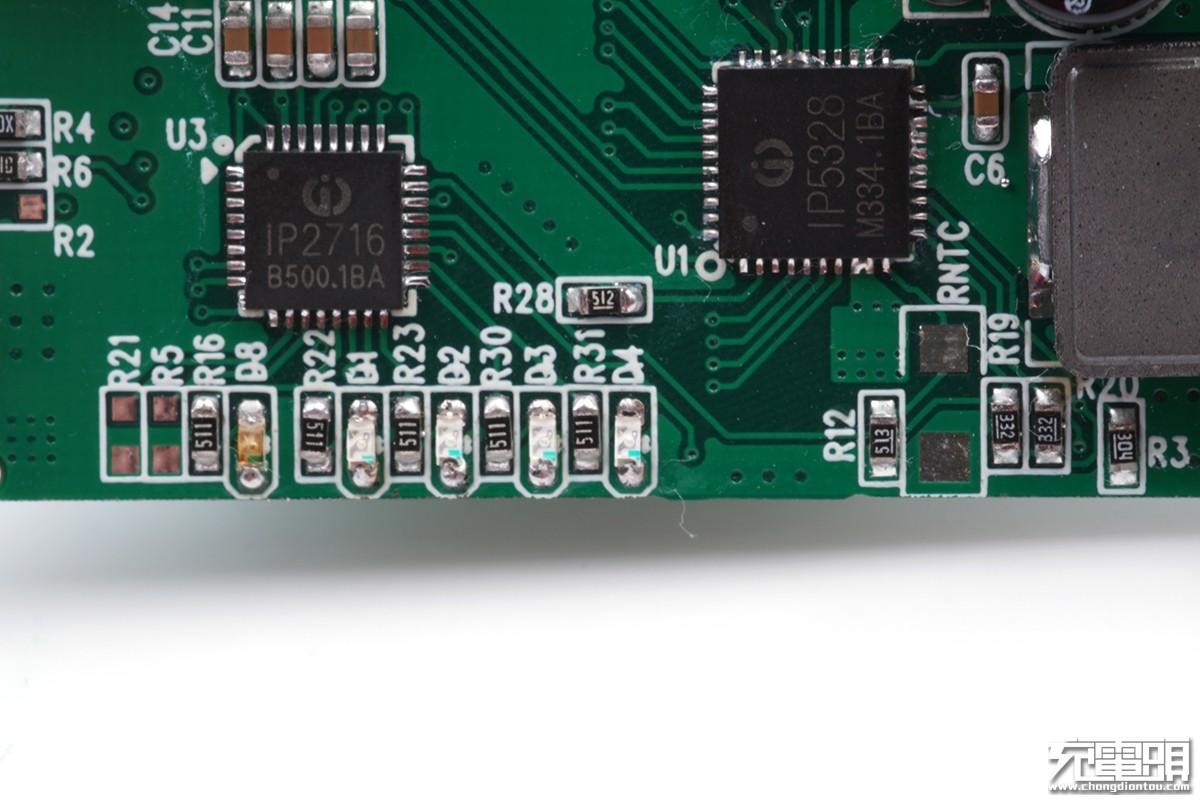

工程师采用英集芯这套USB PD快充组合，可以大大降低移动电源的开发难度，缩短开发周期，提升产品上市速度，快速抢占市场先机。这个组合搭配中，IP5328负责充放电，起到电源管理功能。IP2716 USB PD协议芯片，提供更加全面的功率申请，实现Type-C口的高压大功率输入输出。IP2716通过I2C接口，读取IP5328内部提供电量参数，进行电量显示。同时IP2716还可以针对产品个性化定制功能，比如IP2716支持现在非常热门的PPS协议。

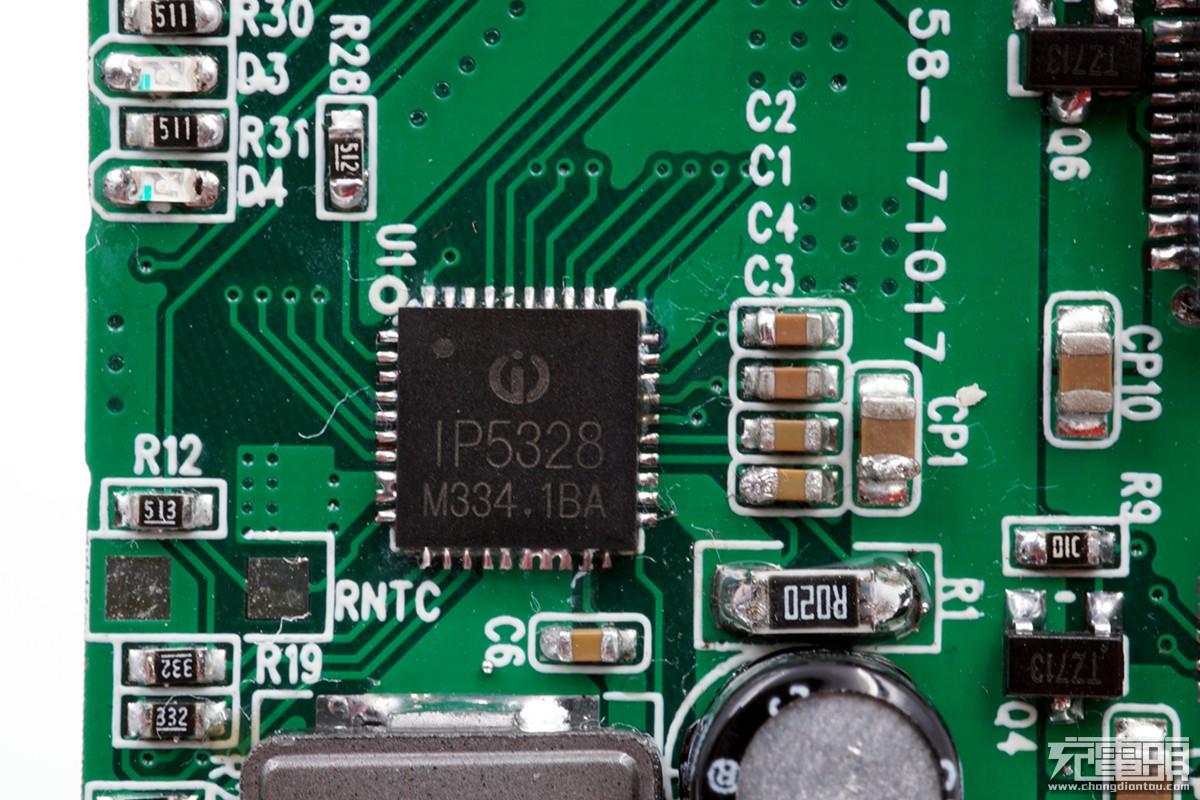

英集芯科技在发布了广受好评的IP5318以后，推出了更加强大的IP5328。IP5328在IP5318的基础上，继续优化性能，内建11mΩ开关管，相比IP5318的18mΩ提高了充放电效率。更低的内阻，更强大的性能，是一款高端全面的移动电源SOC。英集芯IP5328仅需要对应端口数量的MOS管，一颗电感，电阻电容等器件，即可实现完整功能的快充移动电源。

IP5328在电池端输入3V时，5V2A输出时，效率可达95%，9V2A输出时，效率可达92%，在12V1.5A输出时，得益于内建的低导阻MOS管，效率高达90.8%，大大降低移动电源快速自充电及大功率快充输出发热。IP5328采用6*6mm QFN40封装，与5318封装相同，功能更加全面，充放电效率更高。

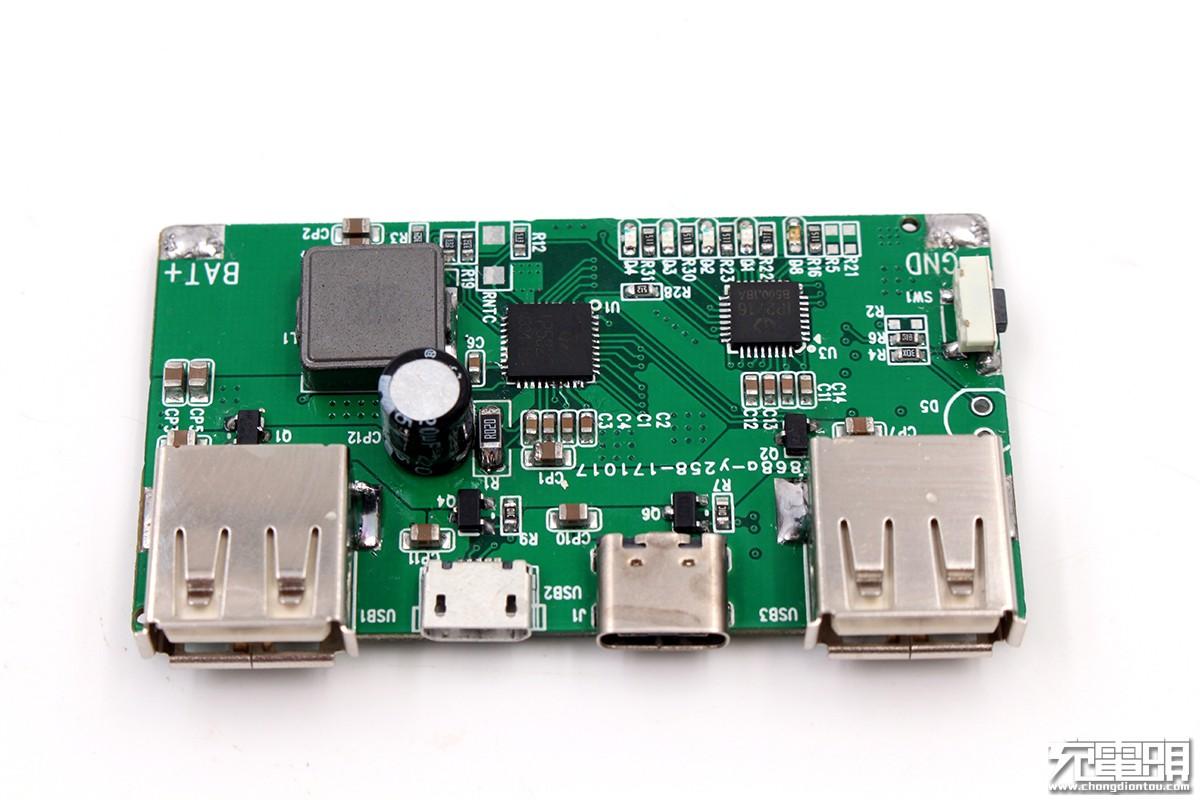

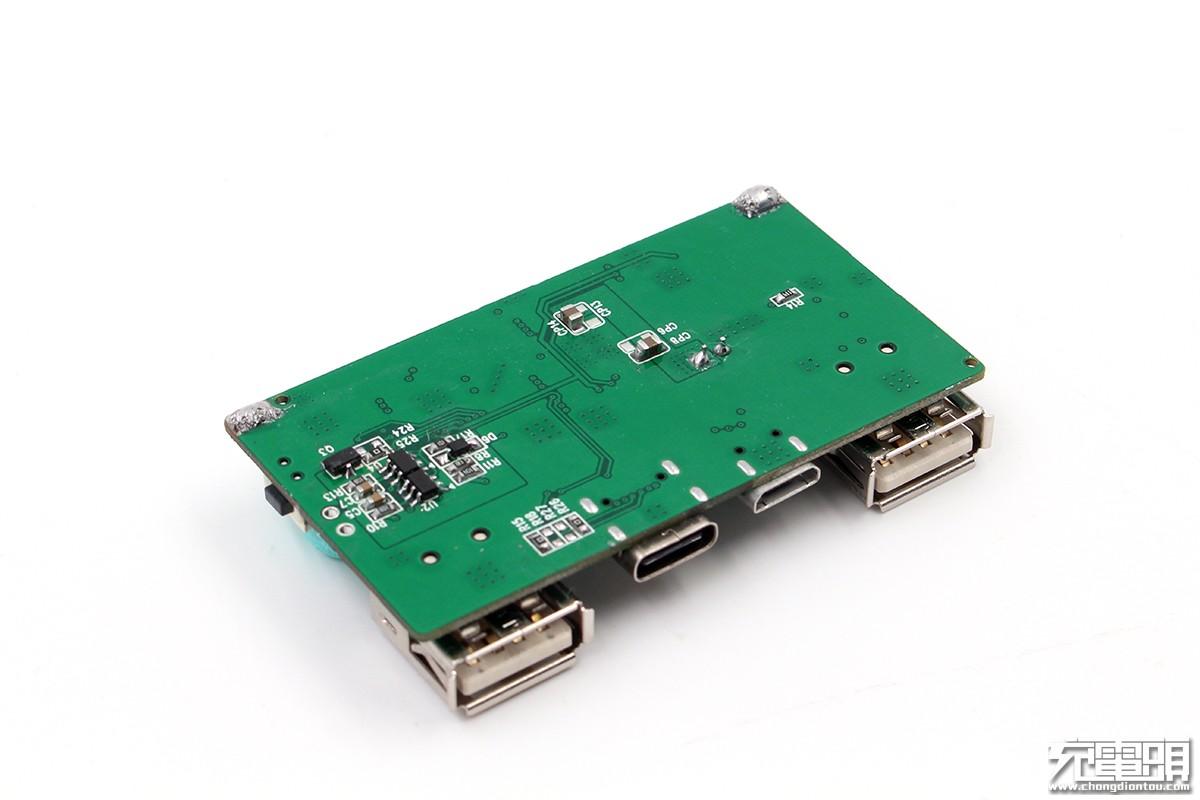

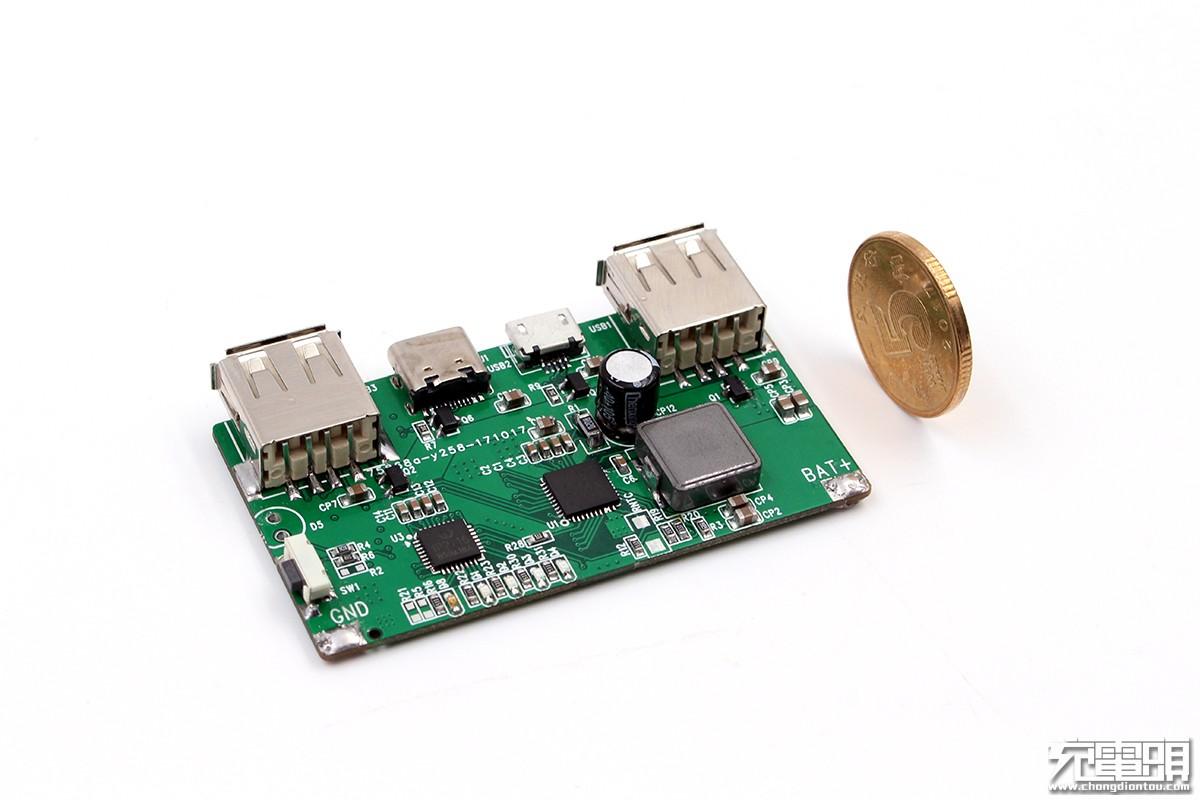

该方案支持AABC口，其中两个A口任意口盲插快充。IP5328内部集成全面保护功能，包括输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放、过流保护，芯片自身过热保护，充放电过程中的电池温度保护，以及强大的ESD保护功能。

二、支持多样化快充协议

英集芯IP2716是目前的明星产品，支持PD3.0，PPS、QC3.0、FCP、SCP 、AFC、MTK PE等协议。针对日新月异的PD及各种快充协议，IP2716预留在线升级接口，可在不拆壳的情况下，在线升级最新的快充协议。

三、购买联系

英集芯USB PD快充移动电源解决方案IP5328+IP2716组合可用于支持iPhone 8的移动电源开发，目前该芯片已经批量出货，有需要的客户可以跟英集芯原厂代理取得联系。

相关阅读：

快充不用愁 英集芯全兼容快充芯片曝光

这颗芯片能让你的笔记本电源变废为宝

敢约吗？支持PD和各种手机快充协议芯片IP2716等你来验！

目前在Type-C 接口实现的快充充电协议大致分为3类：

1.基于CC1、CC2的PD快充协议；

2.基于D＋、D－的快充协议，例如，QC、AFC，FCP，SCP；

3.基于Vbus的快充协议，例如，MTK PE；

由于Type-C接口能支持的快充协议种类太多，让配件厂商为兼容性问题深感苦恼 ，在此背景下，英集芯科技重磅推出IP2716，全面兼容各种常见的快充协议。 IP2716为移动电源、适配器、车充、笔记本、平板电脑提供完整的Type-C 解决方案，IP2716 内置的 Type-C协议可以支持 Type-C 设备插入自动唤醒系统，智能识别插头的正插与反插，智能识别设备的充电与放电属性，自动实现连接。当作为Device 工作时，可智能识别 Power 可提供的电流能力信息；当作为 Power 工作时，可提供 Device 可获取的电流能力信息。

IP2716 内置的 Type-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议、 CRC 和协议引擎，无需软件参与编解码，系统可直接发送和获取原始命令包的内容，可支持几乎所有的协议包。

内置 5V600mA的VCONN电源路径，能完美支持 E-MARK线缆。内置一组 DP、 DM，可支持 QC3.0/2.0 快充协议， 支持 MTK PE+快充协议， 兼容主流的 BC1.2、Apple、 Samsung 等 5V 大电流充电协议。内置一路可Sink/Source 的电流源，连接到 DC-DC 的反馈引脚可实现动态调节电压的功能。 可设置高压可支持的电压类型（CLASS A、 CLASS B）。

整个系统由一个 32bit 的 MCU 进行控制，最高频率可以达到 48MHz，内置丰富的中断和定时器。系统内置丰富的数字接口（SPI、 IIC、 UART、 PWM、 GPIO）和ADC接口。

IP2716 的高集成度与丰富功能， 使其在应用时仅需极少的外围器件。只要原有的普通方案输出功率和输出电压范围满足需求，只需再额外增加外扩的功率MOS就可以实现在原有方案的基础上升级为支持 Type-C、PD3.0、 QC3.0/2.0 的高级快充方案。 适当提升 DC-DC或 AC-DC 元件性能，可以轻松实现最高 100W（20V 5A）输出能力。

从资料总结来看，英集芯IP2716具备以下特点：

（1）融合多种快充协议，兼容Type-C PD和多种私有快充协议

（2）支持最新的PD3.0， 支持PPS

（3）支持Type-C 口在线升级

（4）支持VDM， 可在PD框架下面，定义快充私有协议

IP2716的典型应用场景：

1，IP2716在笔记本应用的原理框图（DRP模式并带有独立的充电/放电管理），笔记本可以通过Type-C接口成为受电设备/供电设备。

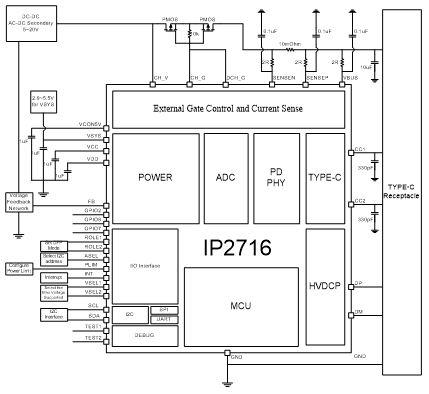

2，IP2716在电源适配器应用的原理框图（DFP模式）

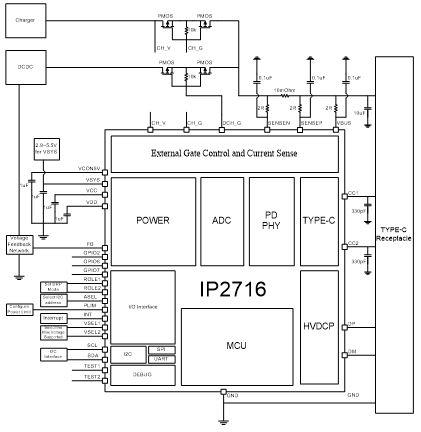

3，IP2716在移动电源应用的原理框图（DRP模式并带有双向的充电/放电管理），设备可以通过Type-C接口成为受电设备/供电设备。

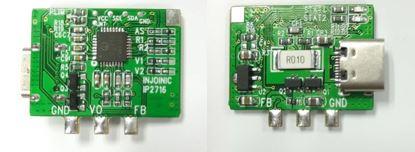

IP2716评估板照片如下，芯智控股正与英集芯联合开展免费申请试用活动，工程师可以通过“芯智雲城”微信公众号和“SuperIC社区”登记免费申领。

英集芯科技是一家专注于高性能、高品质的数模混合集成电路芯片研发和销售的IC设计公司。其优秀的设计团队来自世界知名大型IC设计公司，拥有10年以上先进的数模混合芯片的设计、生产和测试技术经验。英集芯科技在电源管理，电池管理，无线信号处理和高性能音频信号处理等领域有独特技术。2016年该公司取得移动电源行业市场占有率第一，同时成为获得快充协议授权最多的公司。

芯智控股（02166.HK）是一家中国本土领先的IC及其他电子元器件授权分销商，主要从事显示、机顶盒、移动互联、接入系统、存储、智能硬件、物联网等领域的海内外知名半导体品牌的授权代理和技术增值服务，且运营一个独具特色的电商平台—芯智雲城。主要产品线有Mstar、Toshiba、Nanya、MTK、Rafael、英集芯等，2016年度集团销售额达6.7亿美金。
