iPhone 6s 基带芯片曝，这是三星用过那颗

随着 9 月份苹果秋季发布会的临近，关于下一代 iPhone 的消息成了一部谍战剧，各种或真或假的谍照被接连曝出。

我们昨天刚刚看到了 iPhone 6s 的外壳，猜测可能和 iPhone 6 相比，外观变化不大。而今天关于 iPhone 6s 内部的相关信息也被曝了出来。

据 9to5Mac 的消息，有相关人士透露，新一代的 iPhone 在配备的 LTE 芯片上进步会非常明显。

从泄露的主板图来看，新一代 iPhone 采用的基带芯片为高通 MDM9635M 。理论上，下载速度能达到 300Mbps，是现在 iPhone 6/6 Plus 的两倍；上行速度则变化不大，与 iPhone 6/6 Plus 相似，仍旧是 50Mbps。

MDM9635M 是高通于 2013 年底推出的芯片，是世界上第一款支持 LTE Cat.6 的基带芯片。网络制式方面则支持 FDD-LTE/TDD-LTE/HSPA+/WCDMA/TD-SCDMA/CDMA/GSM 等 4G/3G/2G 制式。

之前，该芯片已被应用于三星 S5 Prime 之上。使用了 MDM9635M 的 S5 Prime 在韩国运营商 LTE-A 网络的支持下，实际的下行速度能达到 225Mbps。

高通的基带芯片一直颇受手机厂家的欢迎，即使是自有 A 系列处理器的苹果也不例外。最近几代 iPhone 都采用了高通的基带芯片。比如 iPhone 5 采用的是 MDM9615，iPhone 6 采用的是 MDM9625M，两者均采用 28 纳米工艺制造。相比前两者，新一代的 MDM9635M 采用了更先进的 20 纳米工艺，更为省电的同时发热控制也更棒。

不过，支持 Cat.6 的 MDM9635M 相比现在的众多 Android 旗舰配备的基带芯片来说已经较为落后了，骁龙 810 所搭配的基带已经支持 Cat.9 ，理论网速可达 450Mbps。

夏天已经来了，秋季发布会还会远吗？

至于新一代 iPhone 的网络实际表现如何，还是得发布之后才能知晓。

当然，新一代 iPhone 基带芯片带来的网速提升，由于必须得有运营商的支持。所以，这个进步对中国消费者们来说，并没有什么 X 用。

插图来自：9to5Mac

iPhone到底支不支持北斗？

本文来自微信公众号：判官老司机（ID：panguansays），作者：判官，题图来自：视觉中国

大家每天都在使用手机。目前的智能手机上，涉及到定位的功能，都会用到卫星导航系统。

我国的北斗卫星导航系统（BDS或Beidou）和美国GPS系统、俄罗斯格洛纳斯系统（GLONASS）以及欧盟伽利略系统（Galileo），是被联合国全球卫星导航系统国际委员会认可的全球导航卫星系统（GNSS）四大核心供应商。

由于四大GNSS系统之间已经开展了频段和数据格式的兼容共用协调，目前手机产品采用的定位方案，一般都同时支持这几个系统的卫星信号，因为并不增加任何软硬件成本。

对于用户而言，更是无所谓用哪个系统的信号。举个例子，你使用电器，并不关心电网上的电是风电、水电、火电、核电、太阳能电，还是用爱发电。

还有一个知识点：北斗官方从来没做过手机导航和地图App，所有冠以“北斗”名义的导航和地图App，全是山寨货。

北斗刚建设完成？

6月23日，第三代北斗定位系统—北斗三号的最后一颗全球组网卫星发射升空，6月30日成功定点于地球同步轨道，次日顺利进入长期运行管理模式。至此，北斗三号全球卫星导航系统30颗卫星部署完成，下一步我国将进行北斗全系统联调联试。

在此之前，第二代北斗定位系统——北斗二号，在2012年底完成了14颗卫星的发射组网，并已面向全球提供服务。而北斗三号系统，在2018年底建成基本系统后已经开始提供服务。

什么意思呢？北斗导航系统早就可以用了，只是之前在性能、定位精度、功能方面，还没有满血。需要强调的是，本文涉及到的所有卫星导航系统的场景讨论，仅限于手机被动接收定位信号的基础应用。北斗系统的其他强大功能，今天不讨论。

我的手机是否支持北斗？

前文说了，近几年市面上的手机，均支持多个导航系统，哪颗卫星信号好就用哪个，用户不需要纠结这个问题。

但是这几天在看北斗相关新闻时，不少媒体均提到“iPhone不支持北斗”。而且，所有此类新闻，均没有给出消息来源或者确凿的证据。

iPhone市场占有率很可观，但全系列机型都不支持北斗，这事还是挺反直觉的。作为曾经的手机产品经理，我对这个问题产生了兴趣，打算花点时间来调研一下。

想搞清楚这个事，有三个切入角度：

官方公开资料

第三方测试

硬件参数研究

调研就这样愉快地开始了。然后在第一步就碰了钉子。

骄傲的苹果

打开苹果官方网站，选择顶部的“iPhone”，然后在下方选择“机型比较”，可以在三个下拉菜单中选择从iPhone 6开始的所有机型，看他们的参数对比。

从这里可以看到，从iPhone 6到最新的iPhone 11系列，在“蜂窝网络和无线连接”这个类别中，关于定位的功能描述，都是“内置GPS/GNSS”。

前文说了，GNSS包括北斗、GPS、格洛纳斯、伽利略四大系统。苹果的描述非常含糊，显然是不够的。

在苹果官网上，点击顶部的“技术支持”，然后拉到网页最下方，点击“资源”栏目的“技术规格”，然后在产品目录中选择“iPhone”，可以查看各款机型的更加详细的技术参数。这里可以查从iPhone 3GS开始的所有机型规格。

结果如下：

iPhone 3GS和iPhone 4支持“辅助全球卫星定位系统”（A-GPS，GPS与基站定位的结合技术）

iPhone 4S和iPhone 5/5s/5c、iPhone 6/6 Plus、iPhone SE在前者基础上增加了“GLONASS定位系统”

iPhone6s/6s Plus支持“GPS、GLONASS、Galileo和QZSS定位系统”

iPhone 7/7 Plus、iPhone X、iPhone XS/XS Max支持“辅助 GPS、GLONASS、Galileo 和 QZSS 定位系统”

iPhone 8/8P、iPhone XR、iPhone 11/11Pro/11 Pro Max、iPhone SE2支持“内置 GPS/GNSS”

值得注意的是，iPhone 8和iPhone X，以及iPhone XS和iPhone XR，分别作为同代产品，射频硬件部分完全一致，但在定位功能方面的描述不一致。

我尝试另一条路：拨打苹果400电话，咨询苹果官方技术支持。

结果并没什么帮助。苹果400电话的客服人员，同样是基于官网的上述技术规格来回答用户。关于我的问题“文档中没有列出对北斗的支持，是否可以认为该机型不支持北斗”，400客服人员的答复是，对于没有写的功能，他们无法确认是否支持。

不同于安卓手机厂商，苹果对外披露的硬件信息一向有限，甚至官方从不披露过其手机的RAM内存容量。这条路看来指望不上了。

碰壁的第三方

看到这里的读者可能会说，你装个App测一下iPhone是否能收到北斗信号不就行了，搞那么复杂干嘛。

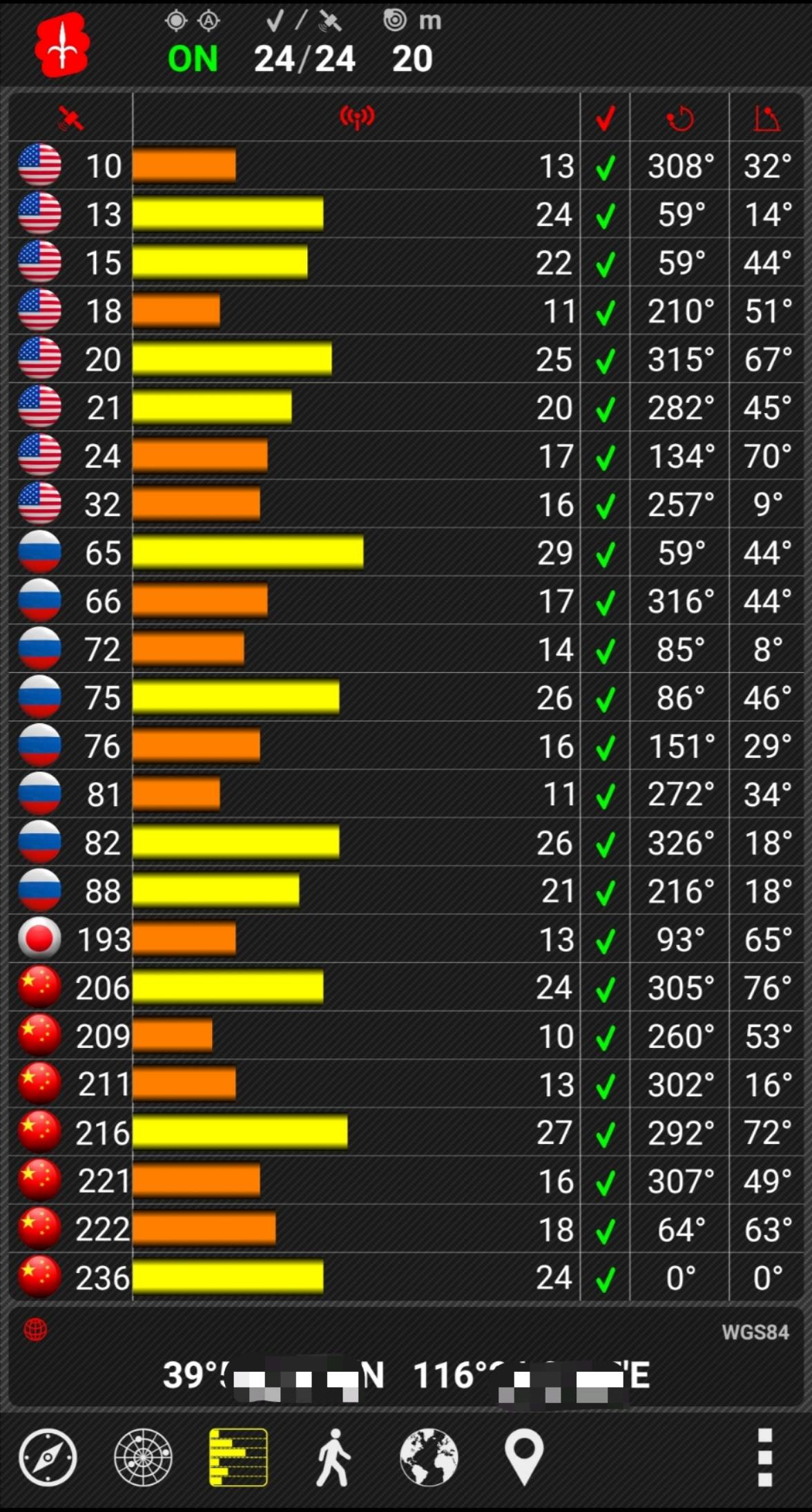

安卓手机想看所在位置的导航卫星情况，确实装个App就可以做到。我使用的是AndroiTS GPS Test这款App，在华为某旗舰机型上运行结果如下：

但是iOS提供给App开发者调用的位置服务，仅包含位置数据，不包含卫星数据，所以在iPhone上，无法通过App查看当前卫星种类、信号强度等信息。App Store上GNSS View之类的App，星图信息实际上是通过网络获取的，并非手机和操作系统提供。

另一个思路，是看第三方测试报告。手机产品作为一种电子设备和网络通讯设备，各国对其上市销售，都是有认证测试要求的。具体的认证种类，中国是3C和CTA，美国是FCC和PTCRB，欧洲是CE和GCF。

但是，此类认证测试不涉及手机定位这种仅接收而不发射信号的功能单元，且认证报告没有公众查询渠道。至于针对手机定位功能的单项测试，目前均由厂家和供应商自行完成，基于搜索引擎也没有找到类似测试结论。

还有一种硬核的方式，就是自己找一个微波暗室（射频信号屏蔽室）和北斗模拟信号源，自行完成测试。截止本文完成时，本人没能搞定亲自测试所需的设备，这个锅就让疫情背了吧。

硬件参数研究

手机支持不支持北斗，说到底还是个硬件问题。最后的一招，就是从芯片功能入手研究了。

虽然苹果不公布具体硬件方案，还好国内外有一些机构，会把每一代iPhone拆个底朝天，这就为我们的研究留了一条路。

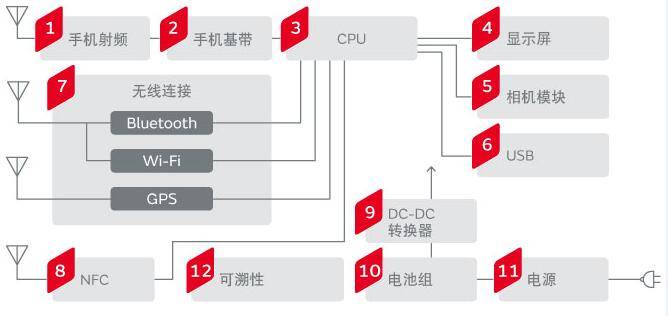

开始这个环节之前，先上一张图，看看手机硬件通用架构：

上图来自苹果的供应商之一Murata（村田）的官网。从图中可以看到，手机的GNSS模块是独立于CPU的硬件功能。CPU接收GNSS模块计算给出的位置数据，以及卫星相关信息。

在iPhone的设计中，CPU和通讯基带由两颗独立的芯片承担。 CPU从iPhone 4开始采用苹果自研的A系列，而通讯基带供应商从早期的英飞凌，到iPhone 4 CDMA版本引入高通，至iPhone 4s开始全面采用高通；后来iPhone 7海外版引入英特尔，直至iPhone XS使用英特尔。今年发布的新款机型，又将回归高通。

额外提一句，英特尔的通讯基带业务正是收购自英飞凌，而该业务在去年下半年又被苹果收购，可以预见的是，几年后苹果仍会将这一方案带回iPhone。

说回卫星定位的话题。部分手机厂家如华为，采用的是WiFi+蓝牙+GNSS三合一的独立芯片，而在苹果使用的高通和英特尔基带中，集成了GNSS模块，WiFi+蓝牙由一颗单独的芯片负责。

所以，要确认iPhone是否硬件支持北斗，就要看高通和英特尔的基带是否支持北斗。

iPhone 6至今，六代iPhone涉及到的基带一共八款（iPhone 7、iPhone 8/X同时采用了高通和英特尔基带），相关文档就不一一列出了，感兴趣可以自行去高通和英特尔官网查询。直接上结论：

高通所有4G LTE基带，包括iPhone用的，均支持包括北斗在内的四家GNSS方案。

iPhone 7、iPhone 8/X、iPhone XS/XR到iPhone 11/SE2这四代，使用的英特尔基带分别为XMM系列的7360、7480、7560、7660。后两款在官网的product brief中，明确表示支持包括北斗在内的四家GNSS方案，而前两款定位功能部分没有具体信息。遗憾的是，由于被苹果收购，英特尔官网上的XMM系列芯片，详细技术文档均已隐藏。

但好在XMM 7360这款芯片被用于Fibocom L850-GL这个LTE模块，后者广泛用于联想、戴尔、惠普等多款笔记本产品。这个模块在Fibocom官网上有详细参数，支持包括北斗在内的四家GNSS方案。

英特尔同系列的四代芯片，前后都支持北斗，没道理7480这一代不支持。

所以我们可以说，所有4G阶段的iPhone，硬件都是支持北斗的。而正如前面风电水电的例子，CPU直接从基带获取位置信息，并不关心这个位置是通过哪个卫星系统的信号运算得出的。

但这是否意味着，这些iPhone使用了北斗的卫星信号？

根据我的一位前同事提供的信息，苹果内部的文档系统表明，由于某些性能问题（可能来自于卫星系统或手机射频前端），在iPhone的部分旧机型上，苹果要求基带厂商修改软件屏蔽了北斗的数据。

通俗地说，iPhone在这些机型上，可以接收北斗信号，但基带软件在计算位置时，不会考虑来自北斗卫星的数据。这样的修改具体涉及哪些机型，他没能给出。

但他表示，iPhone 11这一代，是明确可以使用北斗信号的。

总结一下

受限于时间和条件，这是个不完美的研究。但综合多方资料，我们至少可以得出如下结论：

目前广为流传的“iPhone不支持北斗”这个观点是错误的。至少，iPhone 11系列是支持北斗的。至于其他机型，我的答案是“无法确定”。

所有4G的iPhone机型，硬件都是支持北斗的接收和运算的。至于未来官方是否会通过基带软件升级解锁北斗信号，我并不乐观，因为这涉及到一系列测试和额外工作。

在北斗三代完成联调测试后，北斗的定位性能将明显优于其他三家系统，且iPhone今年发布的新品将回归高通基带，因此后续iPhone机型对北斗的支持，无需担心。

判官：资深产品经理，微信公众号：判官老司机（ID：panguansays）
