NFC连载 S50（M1）,S50 EV1和S70芯片介绍

S50(M1)芯片

说起NFC标签芯片，首先第一个要介绍的非鼎鼎大名S50芯片不可。S50芯片在国内的应用已经有十多年的历史了，被广大的系统开发商所熟知。这个芯片最早由NXP公司定义并推出，后来被国内的几家芯片公司模仿生产出兼容的芯片。芯片价格也从最早的1元多一颗降到了现在的1毛多钱一颗。正因为竞争带来的芯片价格不断走低，也推动这个市场应用M1芯片的普及。目前，该芯片国内市场使用量已经发展到一年十多亿颗的规模。现在可以这样说，每个人掏一下口袋都至少会找到一张S50芯片的卡。它可以是你的饭卡、门禁卡、停车卡、交通卡、校园卡、水卡、会员卡、门诊卡……。S50芯片是如此的普及除了它的价格亲民外，功能强大也是一个重要原因，下面简单介绍一下它的功能特点：

它有一个4字节的固定UID；

它的E方总容量是1K字节，用户可用的容量是752字节；

整个E方分为独立的16个扇区；

每个扇区都有一个控制自己扇区操作权限的KEYA,KEYB密钥；

密钥认证为三重随机数交互认证模式；

认证后全程密文通信；

48位密钥长度

定制的流密钥对称加解密算法；

有适合金额存储的数据格式，有加值减值命令；

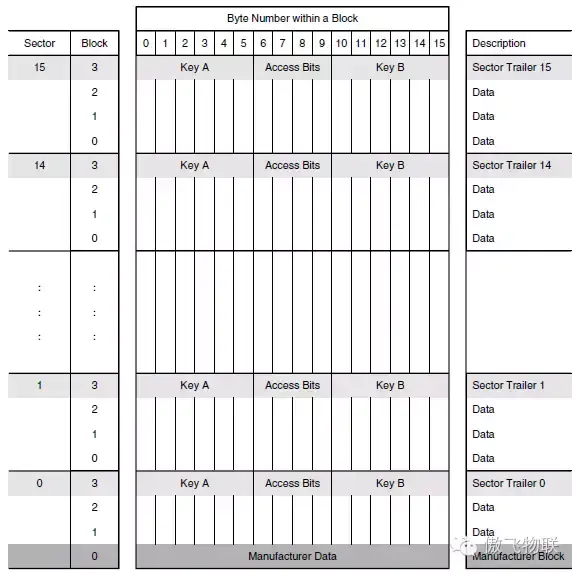

它的E方结构图如下：

从上面的功能列表中可以看出，S50芯片具有较高的安全性、可以相对独立的集成多个应用、适合一些小额支付的领域。任何事物都有它的两面性，正因为S50芯片太普及了，研究它的人也就多了。现在S50芯片的加密算法已经在网上可以找到。如果不是16个扇区全部加密的芯片，网上也有工具可以很容易的将芯片密钥破解。即使是16个扇区全部加密，也有一定的比例可以被工具破解。网上还可以买到UID可修改的S50芯片，这样就可以复制出连UID也相同的完全一模一样的卡来。可以说S50芯片已经不是很安全了（从系统角度采用一些方法可以从某种程度上解决安全问题），但因为它足够便宜，而且有一定的安全性，S50还是市场上性价比最高的标签芯片。

S50 EV1芯片

S50有前面介绍的一些问题，市场上便有了一个S50的升级版本的芯片(即S50 EV1),一定程度上解决了S50不够安全的问题。由于支持S50加密算法的读卡器已经在市场上广泛普及，S50 EV1还是向下继承了S50的加密算法、E方16个扇区结构、KeyA/KeyB密钥体系。它增加的特征包括：

支持7字节UID模式，可有效避免UID重复及密钥被破解的问题

支持4字节的随机UID模式，每次选卡UID可随机变化

支持客户定制的4字节的CID，可用来快速认证芯片合法性

S50 EV1继承了S50的所有功能，增强了被破解和复制难度的同时又保留S50亲民的价格。而且原S50芯片系统的升级不会改动硬件，只升级软件即可。因此这颗芯片会是各种对安全性、成本都有较高要求的项目的最佳选择。

S70芯片

S70芯片功能也完全兼容S50芯片。相对于S50，它从EE容量上做了扩展，EE容量从1K字节扩展到4K字节空间。扇区数也从16个扇区扩展到40独立扇区，适合一张卡集成更多独立应用或对存储空间有更多要求的应用场景。

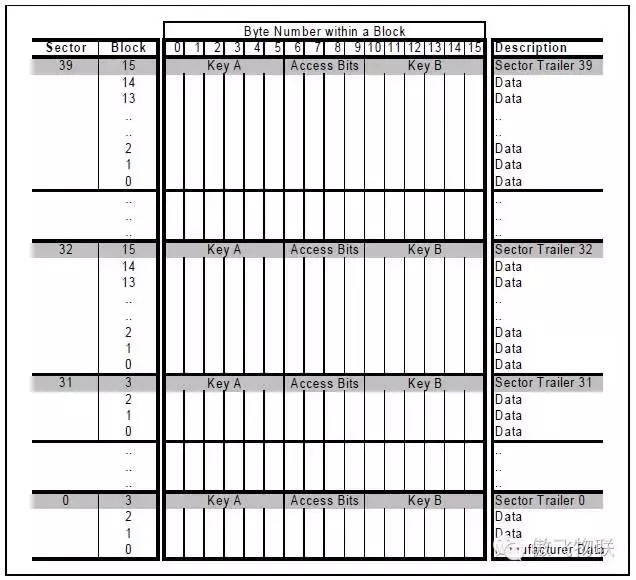

它的EE结构图如下：

可以看到，它的前32个扇区是和S50一样的4个块一个扇区，后8个扇区是16个块一个扇区。

本章介绍了S50、S50 EV1、S70三颗芯片的基本功能，需要特别指出的是，这三颗芯片并不是标准意义上的NFC兼容标签芯片。因为这些芯片内部集成了NXP定义的专用加解密算法，不是所有的NFC设备可以兼容这个通信加解密算法。因此如果您的项目是需要不特定的NFC设备访问标签的话，本章介绍的S50系统芯片是不能采用的，需要采用从下一章开始介绍的通用NFC标签芯片。

下一章：通用NFC标签芯片

注：技术连载中涉及的NFC标签芯片，本公司均有销售及技术支持服务，欢迎关注微信公众号aofei-iot ，与本公司联系合作。

前几期连载文章可在微信公众号获取。

本技术连载版权所有，欢迎转发，转发请注明出处。
