6小时带你玩转芯片设计

随着中美贸易战的升级，尤其是从2018年“中兴事件”开始，集成电路行业得到了越来越多的关注，已经上升到国家战略的高度。2020年10月，中央制定十四五规划和二〇三五年远景目标，也明确了重点发展集成电路的决心，将投入大量的资金和资源。集成电路产业成为新举国体制下必须发展成功的产业，“为国造芯”已经成为新时代年轻人有情怀的新追求。

集成电路行业作为一个技术密集型、资本密集型、人才密集型的行业，人才缺口越来越成为制约中国IC产业发展的瓶颈。工信部联合中国半导体行业协会、摩尔精英等单位编制的《中国集成电路产业人才白皮书（2019-2020年）》发布，中国IC从业人员仅51.2万人，芯片人才缺口达30万，每年仅2.58万人进入IC行业，而且预计随着每年中国IC产业20%以上的增长，预估到2025年，人才缺口将达到110万。

当下中国的集成电路行业，是最值得进入的好行业 ，是“有钱有闲有情怀”的好行业，尤其是集成电路设计方向，应届毕业生的薪水每年都在水涨船高，本专科应届生薪资可达到8000-12000元/月，硕士应届生可达30万/年；工作3-5年之后，可达50万+年薪；8-10年之后，就可挑战百万年薪（ 应届生开40万年薪？OPPO大手笔招揽芯片人才引热议）。

但是芯片对于大多数人来说，显得过于神秘，总感觉离自己很遥远。殊不知，由于现在行业极度缺人，绝大多数专业，无论是电子、通信，还是光学、材料、自动化、控制、物理类、化学类，甚至是文科专业，只要你能掌握芯片岗位所需的技能，都有机会进入火热的芯片行业。

为了消除芯片行业的“神秘感”，让大家亲身体验芯片岗位工作，E课网特推出本课程 《带你亲身体验芯片设计》！讲师在线授课+上机演示+课堂练习+答疑， 带你玩转IC设计！ 自己动手实践后，才能深入了解芯片设计，尝试挑战年薪百万的IC设计岗。

8月23日~8月28日19:30-20:30，每晚1小时 ，99元给你全面了解接触火爆高薪的芯片设计行业的好机会，感兴趣的朋友，千万别错过~

体验课适合人群

所有想了解芯片行业并愿意动手实践的人

课程详细内容

序号

课程内容

课时

具体时间安排

1

1.1、芯片技术和产业链介绍

1小时

8月23日（周一） 19:30-20:30

1.2 linux操作系统

2

2.1 基本电路知识

1小时

8月24日（周二） 19:30-20:30

2.2 gvim文本编辑器

3

3.1 芯片设计流程

1小时

8月25日（周三） 19:30-20:30

3.2 硬件描述语言verilog实例

3.3 逻辑仿真EDA操作

4

4.1 CMOS管介绍

1小时

8月26日（周四） 19:30-20:30

4.2 逻辑综合介绍

4.3 逻辑综合实例操作

5

5.1 中国芯片行业红利

1小时

8月27日（周五） 19:30-20:30

5.2 芯片行业岗位和薪资

5.3 数字芯片版图实操

6

6.1 模拟芯片版图实操

1小时

8月28日（周六） 19:30-20:30

6.2 IC行业是值得进入的好行业

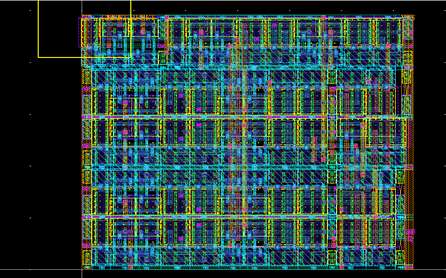

IC设计体验课上机实践成果图：

讲师介绍

赖琳晖

Lincoln赖 ，E课网创始人，摩尔精英副总裁，E课网金牌讲师。

曾供职过美国超威半导体（AMD）、美国逐点半导体（pixelworks），硕士毕业后从事数字集成电路IC设计验证15年，资深工程师，高级项目经理。

参与过多款GPU芯片、视频处理芯片、RFID芯片的设计， 具有很强的设计能力。有丰富的流片经验。

具有10年以上的丰富教学经验，讲课生动易懂，理论结合实践，让学生能更好的掌握专业知识和实际技能。

上课方式

E课网www.eecourse.com学习平台

在线授课

+

讲师上机演示

+

学员通过服务器上机实操练习

+

在线答疑

+

课后练习作业

+

班级群

+

班主任和专属助教老师

开课时间

8月23日（周一）19:30 开课

开课后学习时间安排：

8月23日（周一）~ 8月28日（周六）

每晚19:30-20:30开课

报名截止时间：8月22日

为保证您的学习效果，请务必在开课前报名

课程费用

价值199元

限时报名特惠： 99元

课程在线支付链接：

http://www.eecourse.com/goods/show/585?targetId=516&preview=0

付费成功后请您务必添加E课网老师微信，以便及时帮您开通课程学习和服务器使用权限

课程咨询/报名

了解本次课程更多详情

E课网(www.eecourse.com)是摩尔精英旗下专业的集成电路教育平台，致力于半导体行业高质量集成电路专业人才的培养。平台以集成电路企业岗位需求为导向，提供贴合企业环境的实训平台，通过线上线下的培训方式, 快速培养学员符合企业需求。

E课网拥有成熟的培训平台、完善的课程体系、强大的师资力量，规划中国半导体精品课程体系168门，涵盖整个集成电路产业链，并拥有4个线下实训基地。至今深度培养总人数15367人，为行业直接输送专业人才4476名。与143所高校建立深度合作关系，共举办企业专场IC培训240场。

电路板如何设计电源电路？不管是DCDC，还是ACDC,这里都有方案

电子产品要工作就离不开电源，电源的设计在嵌入式行业、通信行业、工控行业都非常重要，可靠稳定的供电方案可以使产品工作更稳定、性能更好、工作寿命更长。

不同的硬件方案，对电源的要求不同，如单片机需要DC3.3V，而电机可能需要DC12V；不同的产品对电源的输入要求不同，如小爱音箱是市电220V输入，而工控板要求DC24V输入等。需要根据不同的需求设计不同的电源处理电路，根据不同的供电对象设计不同等级的电源电路。今天和大家分享一下几种典型的电源设计方案。

1-电源板

1.直流低电压降压电路设计(LDO)

这里所指的低电压是指DC18V以下的电压，这一部分的电路设计是硬件工程师在工作当中碰到最多的情况，但也是芯片级的解决方案最多的情况。嵌入式控制板的核心器件是单片机、ARM、FPGA等芯片，常用的电压有DC5V、DC3.3V、DC2.5V、DC1.8V、DC1.2V等。这种情况下对输出电流要求不是很高所以LDO芯片用的比较多，熟悉51单片机的朋友都知道，51单片机用DC5V来供电，输出DC5V的LDO芯片如7805、ASM117、LM2940、TPS709等。

2-LM2940典型电路图

上图是LM2940的典型电路图，这种LDO芯片所需要的外设器件比较少，只需要在输入和输出加几个滤波电容即可稳定工作，省元器件、省空间、使用方便，唯一的不足之处就是转化效率太低，发热严重。上图的LM2940电路，只加了四个电容即可稳定的输出DC5V。

2.直流中高压降压电路设计(DC/DC)

这里所指的中高压一般是指DC24V以上的情况，DC24V已经超过了大多数LDO降压芯片的输入电压范围，不再适用。幸运的是有很多DC/DC类芯片可以用。这类电源芯片和LDO相比，其优点就是输入范围宽、转换效率高，其缺点是所需外设元器件较多。常用的DC/DC类芯片有LM2596、LM2576、MP1584等。

3-LM2596典型电路原理图

上图是LM2596的典型电路原理图，从图上可以看出比LDO类芯片多了电感、二极管还有电阻等器件。上图是可调版本的原理图，计算方法为:Vout=1.23×(1+R89/R88) ，通过选择不同的电阻即可输出所需要的电压。LM2596还带有芯片使能端，即芯片的第5引脚Vout=1.23×(1+R89/R88)，，当第5引脚接GND时芯片工作，接高电平时芯片停止工作。

3.直流高压降压电路的设计

这里所指的高压是指超过DC48V的情况，这种供电常用在以电池包供电的场合，如电动车行业、电动园林工具行业等。直流高压也超过了DC/DC芯片的输入范围，所以DC/DC芯片也无法使用了，更宽输入的电源芯片，如XL7025、XL7026、XL7045、XL7046等可满足这类应用。

4-XL7045典型应用电路原理图

上图是XL7045的典型原理图，其输入范围为DC(10-80)V，输出可调，输出最大电流为300mA，输出电压的计算公式为：Vout=1.25×(1+R2/R1) ，通过调节电阻R2/R1的比值即可输出不同的电压，满足用户的不同需求。

其常用的外设元器件有电感、二极管和电阻等。其实就是DC/DC芯片，其工作原理为：内部的MOS开关以一定的频率频繁开断。在MOS闭合时，电流流经电感和负载，电感储能，二极管处于截止状态。当MOS断开时，电感所储存的电量给负载供电，同时由于电感的反向电动势使得二极管导通，由此电感、负载、二极管构成回路。电路就是在MOS管的频繁开断中工作的。

4.直流升压电路的设计

所谓升压电路就是指输出电压要高于输入电压，这类电路用在便携设备上比较多，比较常用的升压芯片有MT3608、XL6008、LM2577、XL6012等。

5-XL6008典型电源原理图

上图是XL6008的典型原理图，输入范围为DC(3.6-32)V，输出可调最大可达60V，最大可输出3A的电流。输出电压的计算公式为：Vout=1.25×(1+R2/R1) ，通过设置R2/R1的阻值即可实现输出电压的调节，使用简单方便。

4.AC转DC类电源电路

AC/DC类芯片在开关电源、小家电类产品应用比较多，这类芯片如UCC28880/1、LNK304，FSL336，NCP1207等，可以将交流转化为直流，但是其输出的电流不是很大。

6-LNK304典型应用原理图

这类芯片常见的封装为DIP-7或者SOP-7，输入侧也输出测不隔离，搭建电路时所需要的外设元器件比较多，如电感、二极管、电容、电阻等。其输出电流比较小，其后用DC/DC或者LDO芯片做降压设计可基本满足控制板的供电要求。

5.阻容降压类电路设计

阻容降压电路经常用在小家电中，如吹风机、鱼缸加热棒、电络铁等。其优点是电路结构简单、成本低廉，缺点是输出功率低、输入和输出间不隔离。

7-阻容降压典型原理图

上图是典型的阻容降压的电路原理图，电容C5起到降压作用，电流的虚部流过C5不会产生功耗，以0.33uF的电容为例，可以计算出电容的容抗值：

Xc=1/(2πfC) = 1/(2×3.14×50×0.33×10-6)= 9.65K，进而计算出流过电容的电流I= U / Xc = 220 / 9.65 = 22mA。所以阻容降压只适合于小功率和小电流的负载。

以上就是在设计产品时常碰到的电源设计的几种情况，和大家分享，希望能给大家在设计产品时带来一点思路。
