手把手教会你海信液晶电视主板更换EMMC芯片方法及注意事项

海信液晶电视主板更换EMMC芯片操作方法及注意事项。

这是一块海信的55寸液晶电视主板，这个是液晶主板的H55E3A，这是主板的型号。现在的问题是开机卡住广告页面就是进不去，现在需要将EMMC存储芯片更换掉。

·首先焊之前要先涂点助焊膏上去，方便受热均匀。温度调到380度就可以了，风力调到5-6档都可以。

·吹让它吹，时不时用镊子拨动一下。现在吹下来了。

·吹下来之后再将焊盘处理一下，用烙铁将锡盘处理干净。

·处理好了之后再用助焊膏涂在这上面，再用芯片装上去。这个点要对着这个点，不要装错了。

·放平了之后再用热风枪吹一下，再用镊子归位一下就可以了。

这样就已经焊接完成了。你学会了吗？

揭密网络电视内部结构

揭密网络电视内部结构

网络电视内部主要组成部分有七大结构：电视主板、电源板、T-CON(液晶屏驱动板)、蓝牙板、(IR信号）遥控接收板、WIFI板、JBL扬声器音箱部分。

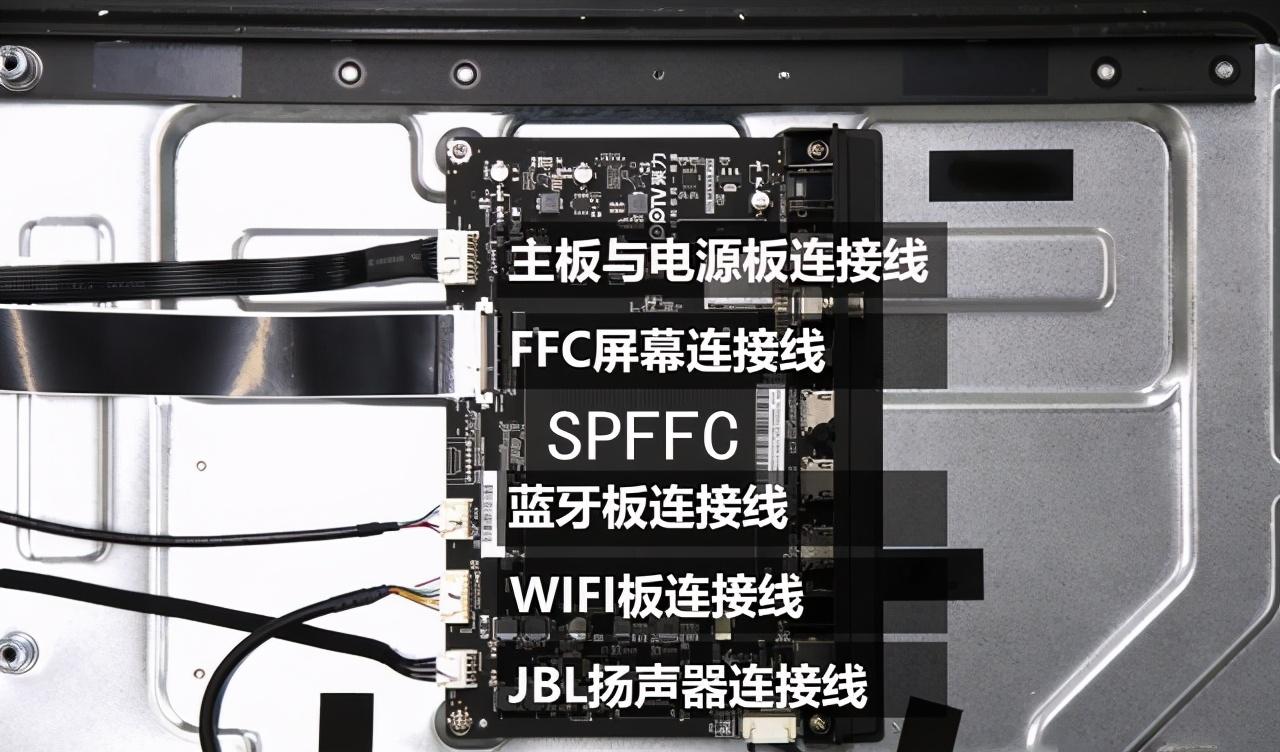

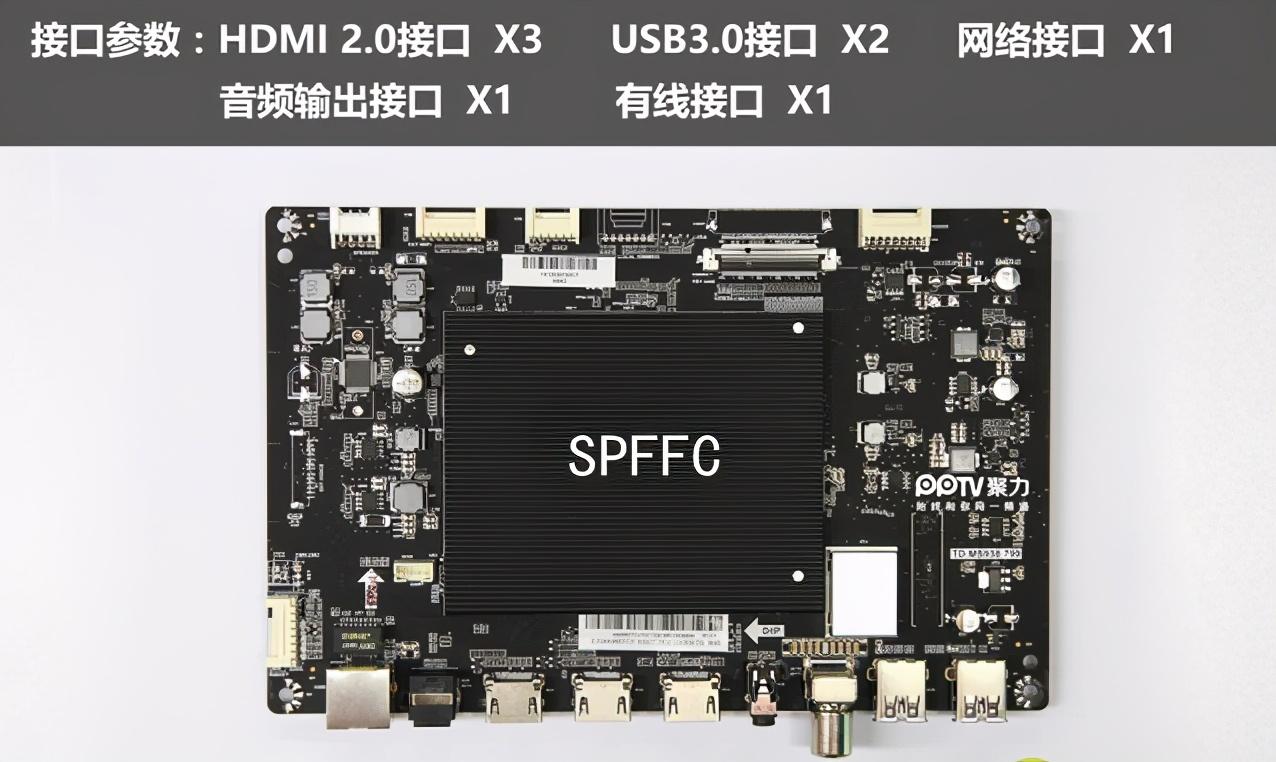

主板的接口有：有线接口、音频输出接口、网络接口、USB3.0接口*2个、HDMI 2.0接口*3个

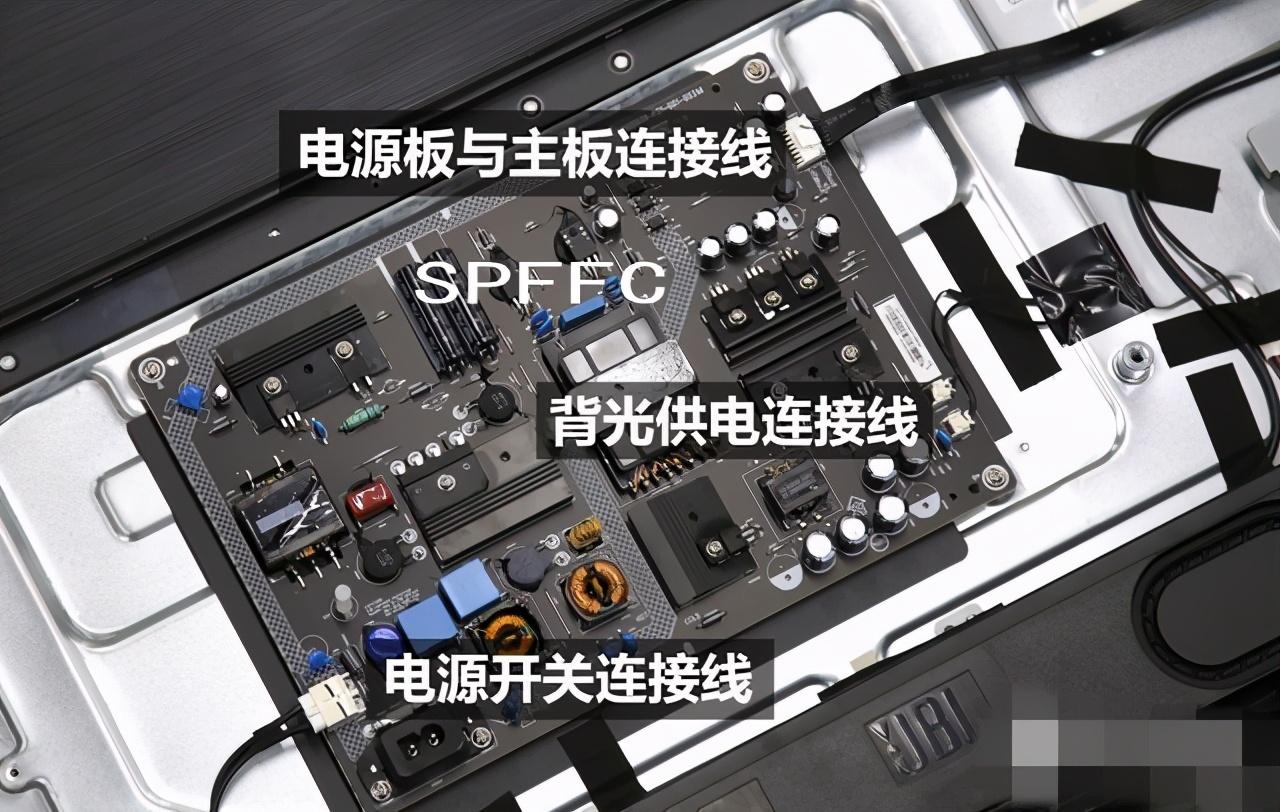

电视电源板与T-CON板

电源板采用黑色PCB板设有多个热敏电阻和电解电容，带来更加稳定安全的电路。电源板分别连接着主板、背光供电、电源开关的三条连接线，均通过了欧盟ROHS和REACH环保认证、SGS欧盟环保认证、美国UL认证，为整个电源板系统提供了更加稳定安全的能量来源。

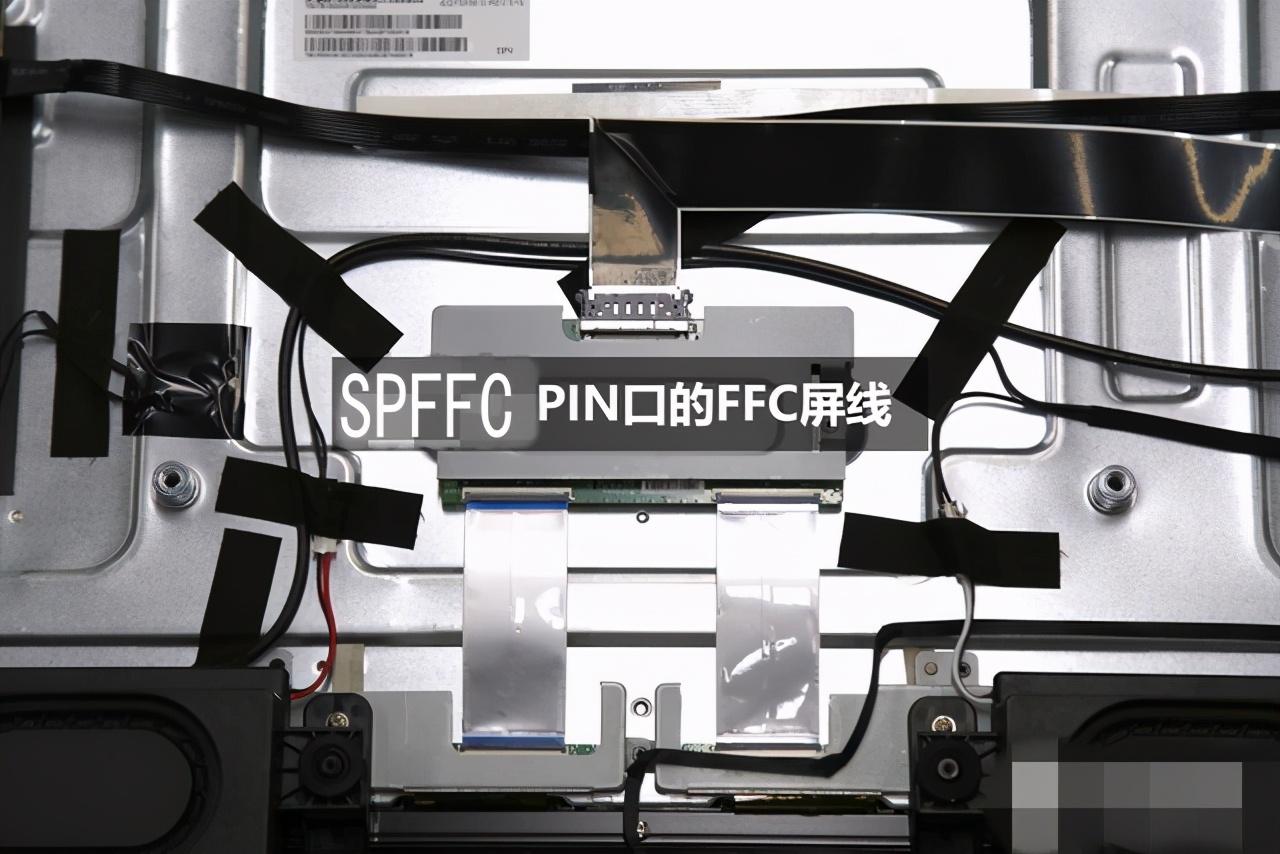

T-CON板连接线

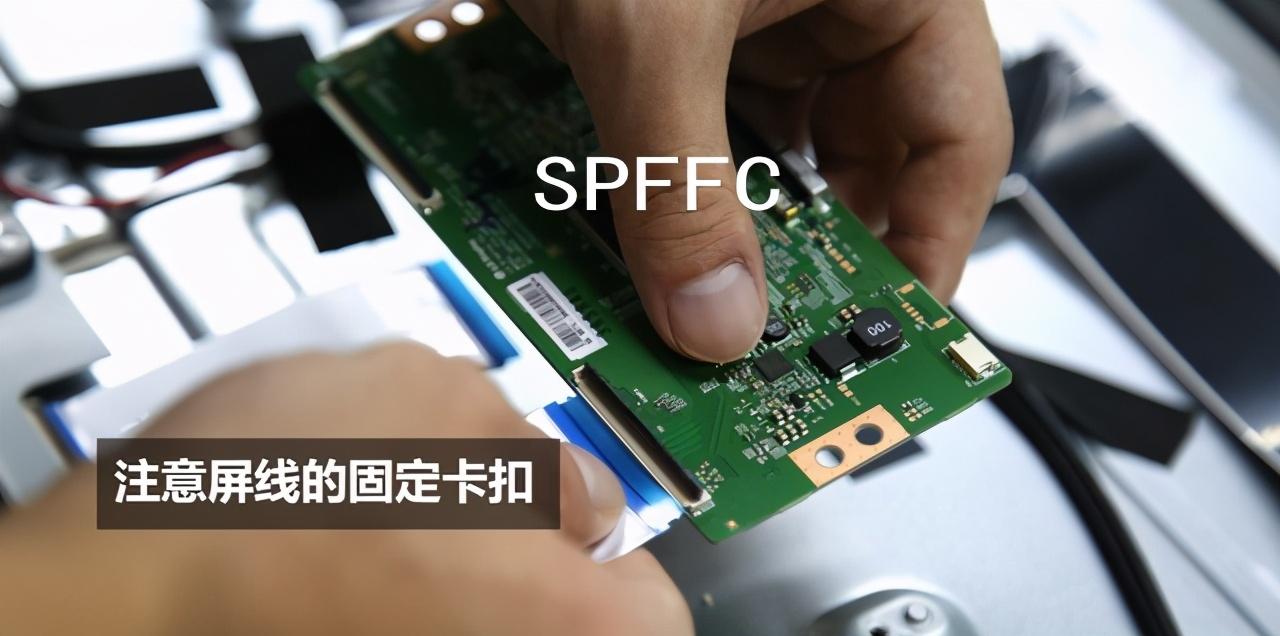

T-CON板，也就是液晶驱动板也是核心模块之一，它的作用是把核心处理器送来的信号进行处理和控制，然后输送到液晶面板，最终呈现出图像。驱动板上较为重要的集成电路是主控芯片和微控制器。

T-CON板连接线实现高密度、高精度、小型轻薄而扁平，低电压电源的兼容性，末端可整体锡焊亦可配套连接器使用，兼容性广，电气参数设计可控性，有利于降低成本。

免责声明：本文系网络转载或改编，版权归原作者所有。如涉及版权，请联系删除。
