拆解报告：realme真我 Buds Q 真无线蓝牙耳机
realme品牌成立于2018年5月，专注于生产智能手机和IoT产品，凭借”敢越级”的品牌态度和较高性价比的产品吸引了不少年轻消费群体，此前我爱音频网曾经拆解过其首款TWS耳机realme Buds Air 幻耳。
今天我爱音频网要拆解的是realme前段时间发布的真我 Buds Q 真无线蓝牙耳机，耳机和充电盒都是以“鹅卵石”为灵感设计的，曲线柔和、磨砂触感；耳机采用支持蓝牙5.0的“R1Q”芯片，支持AAC/SBC编码，内置10mm动圈单元，支持触控；耳机电池容量40mAh，播放音乐续航约4.5小时，配合400mAh充电仓总续航可达20小时。
下面就通过我们的详细拆解看一下这款定位入门级的真我 Buds Q内部设计如何，以及这颗“R1Q”芯片到底是谁吧~

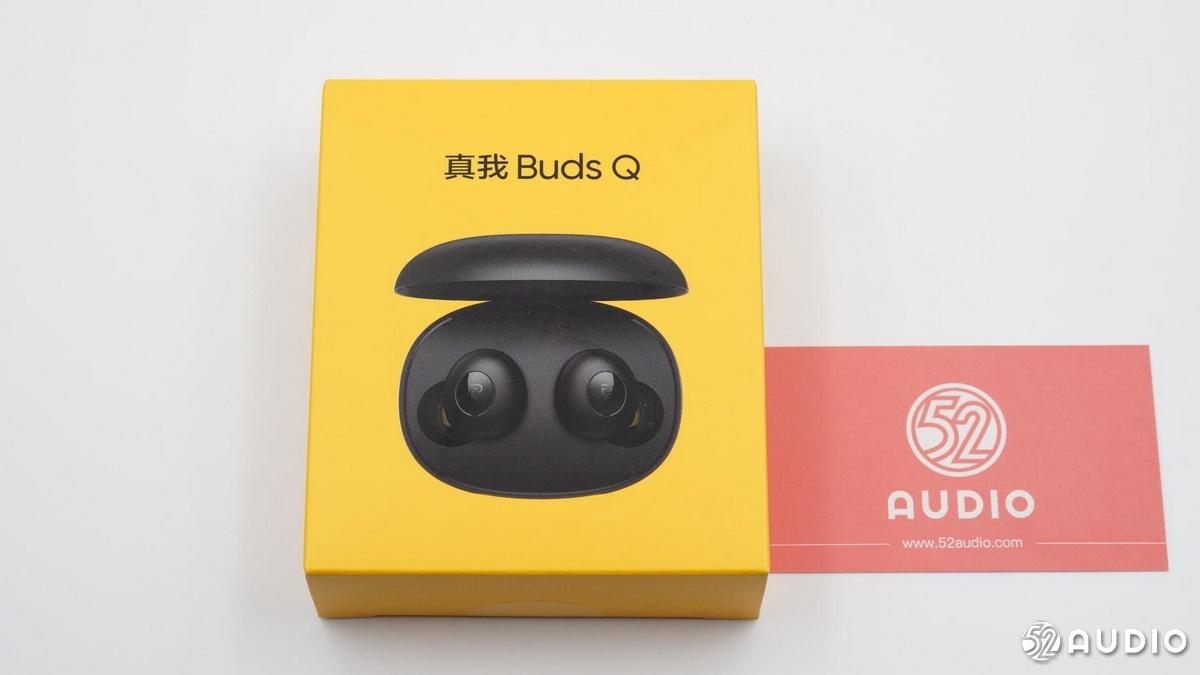

包装盒依旧是realme标志性的黄色，这次国内版本直接使用品牌名“真我”，顶部是产品名“真我 Buds Q”，下面是耳机在充电盒内的渲染图。

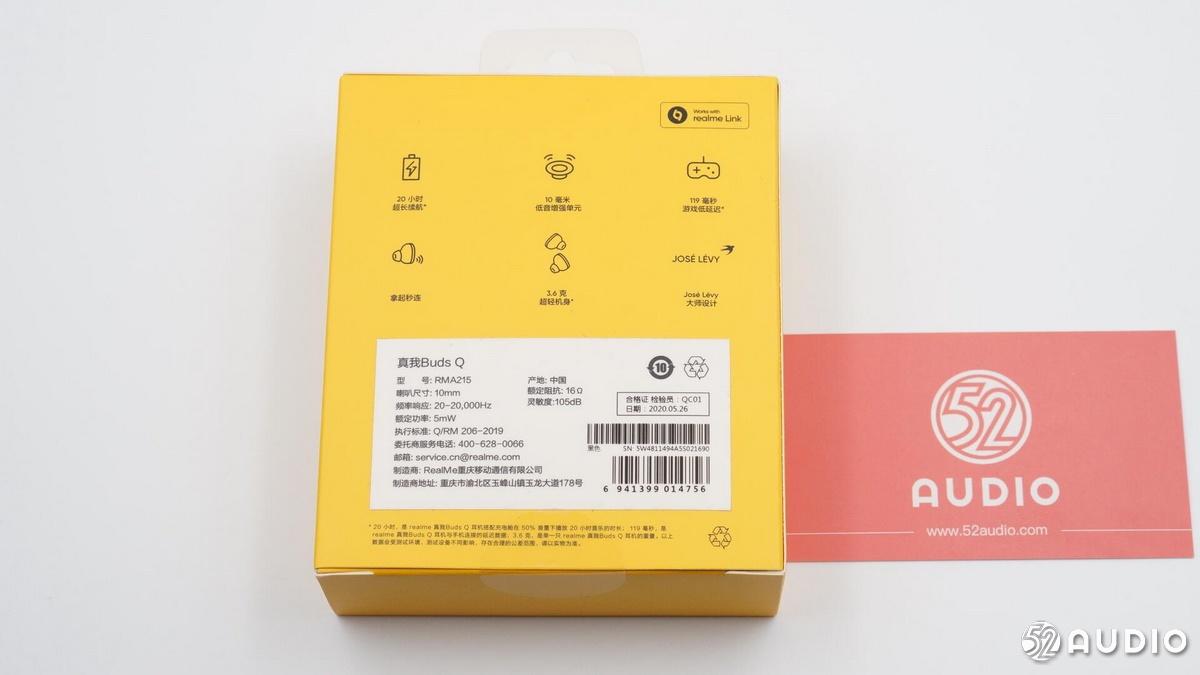

包装盒背面是一些产品的特色功能和参数，右上角是realme Link APP的标识，这是一个连接AIoT设备的平台。真我 Buds Q的特色功能包括：20小时长续航、10毫米低音增强单元、119毫秒游戏低延迟、拿起秒连、3.6克超轻机身、JOSE LEVY大师设计。耳机型号RMA215，喇叭尺寸10mm，额定阻抗16Ω，频率响应20-20kHz，灵敏度105dB，额定功率5mW。制造商：RealMe重庆移动通信有限公司。

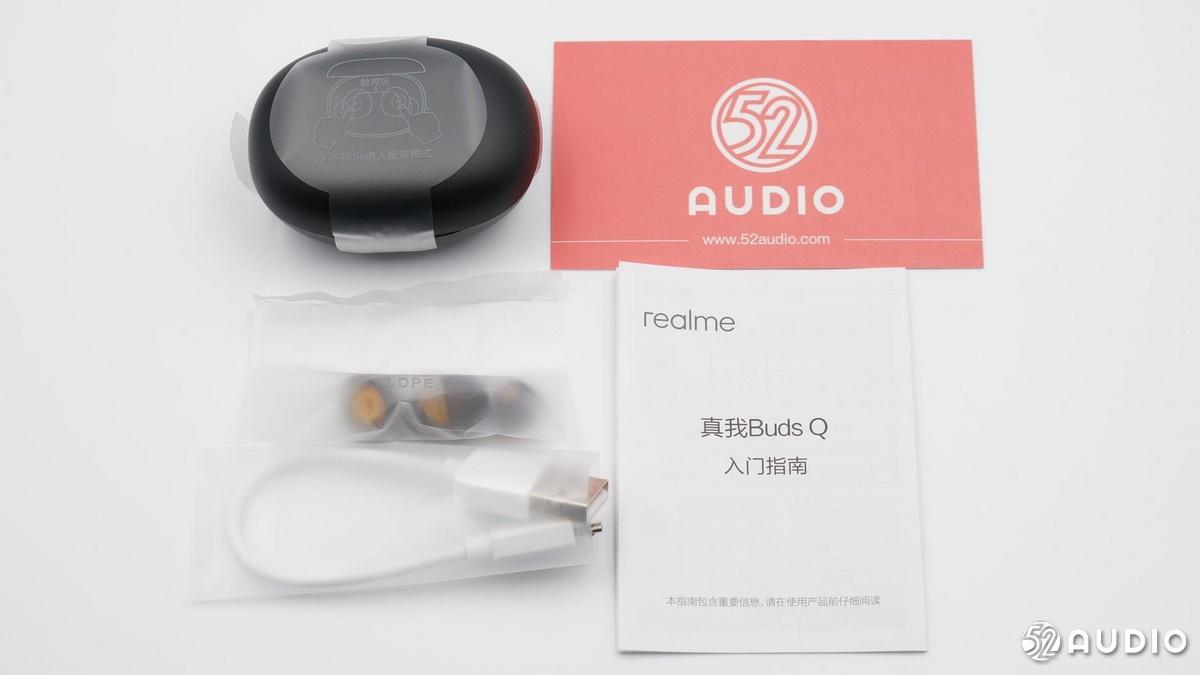

包装盒内物品，耳机和充电盒、充电线、两对额外附赠的耳塞、入门指南。

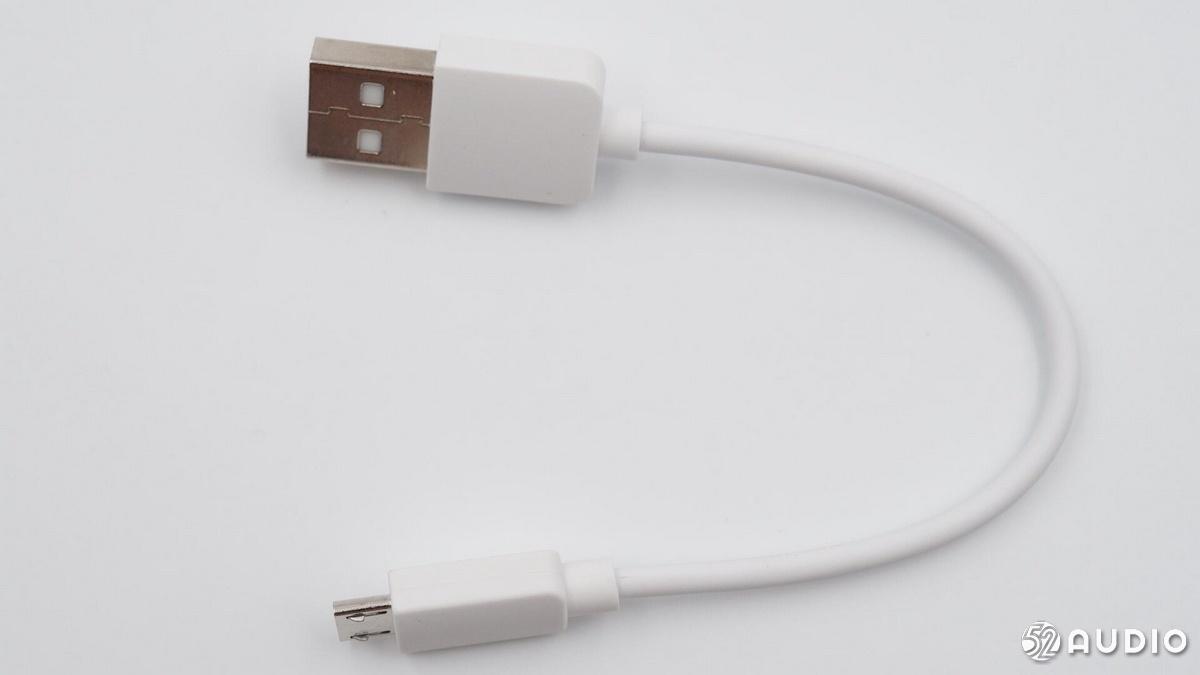

充电线缆为USB-A to Micro-USB接口。

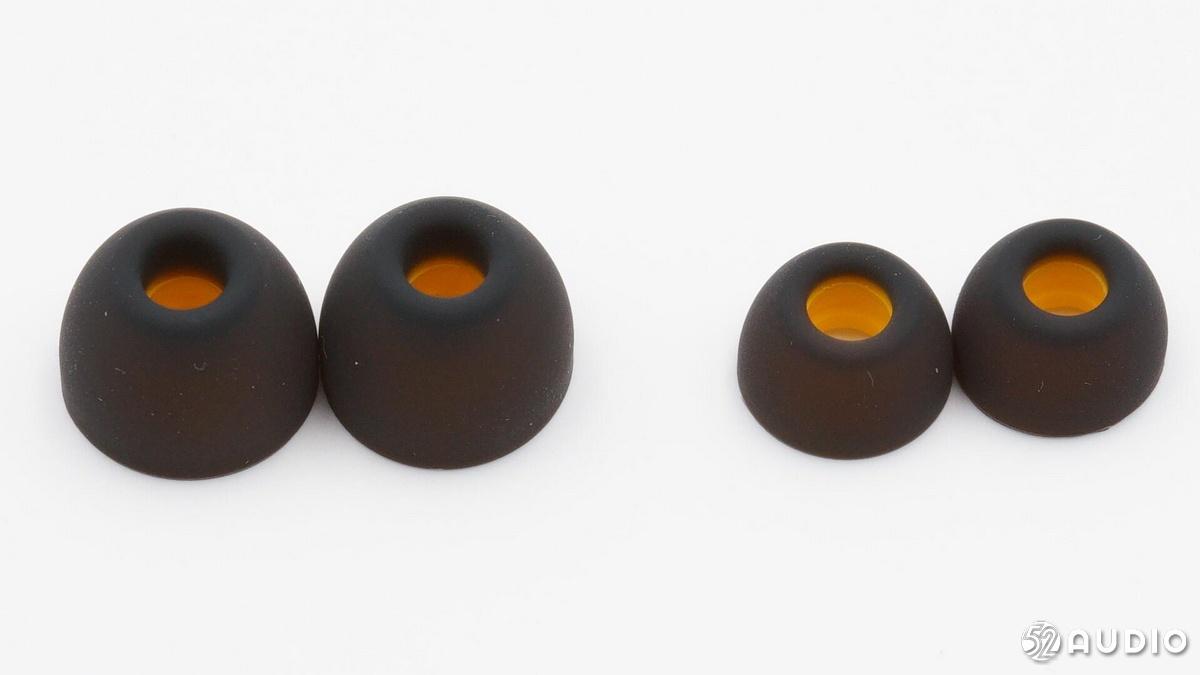

耳塞内侧是realme品牌的黄色，起装饰作用。
充电盒上有一层贴纸，提示如何与手机配对：耳机放在充电盒内，同时按住左右耳机的触控区域5秒即可进入配对模式。

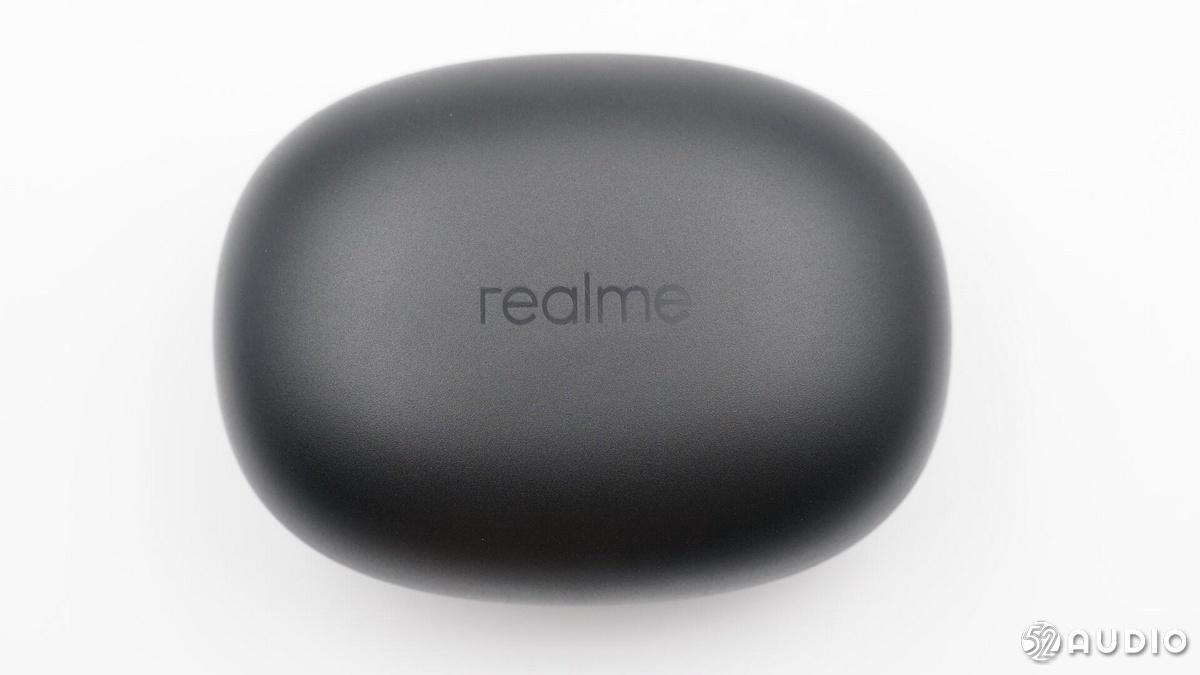

充电盒的确比常见的产品看上去要更圆润一些，盒盖上有“realme”的品牌名。

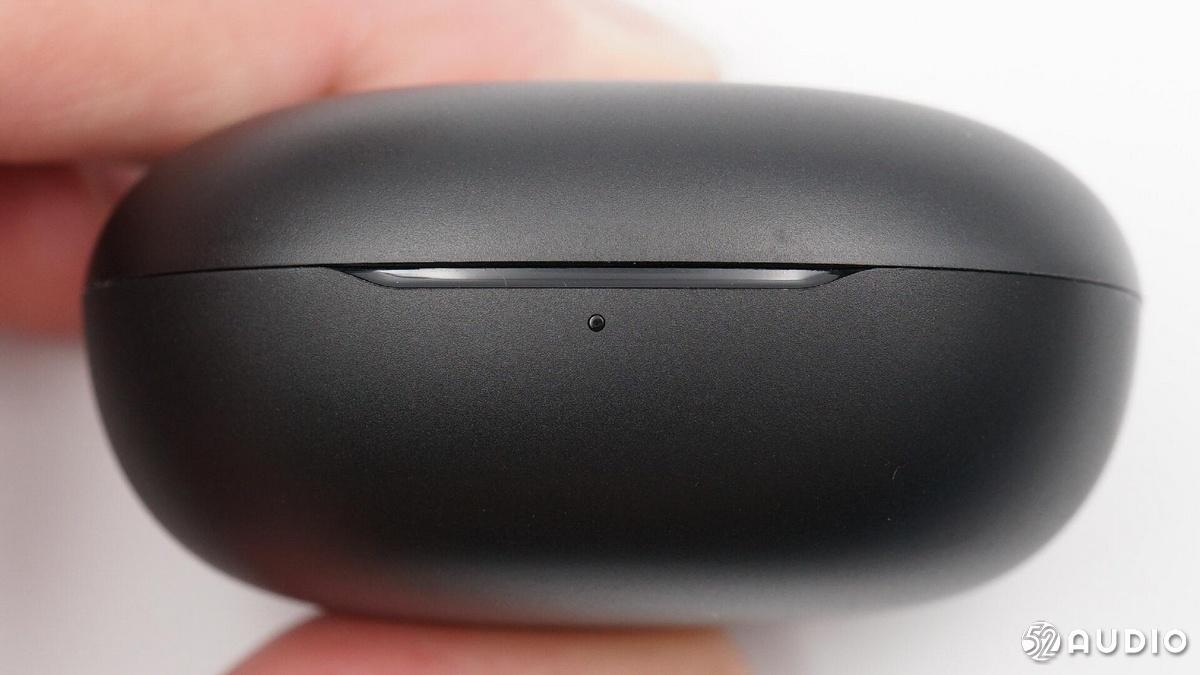

充电盒正面有一道凹槽便于开启，下面是一个充电盒指示灯。
Micro-USB充电接口位于充电盒背面，对于手机品牌来说没用Type-C接口多少有些说不过去。

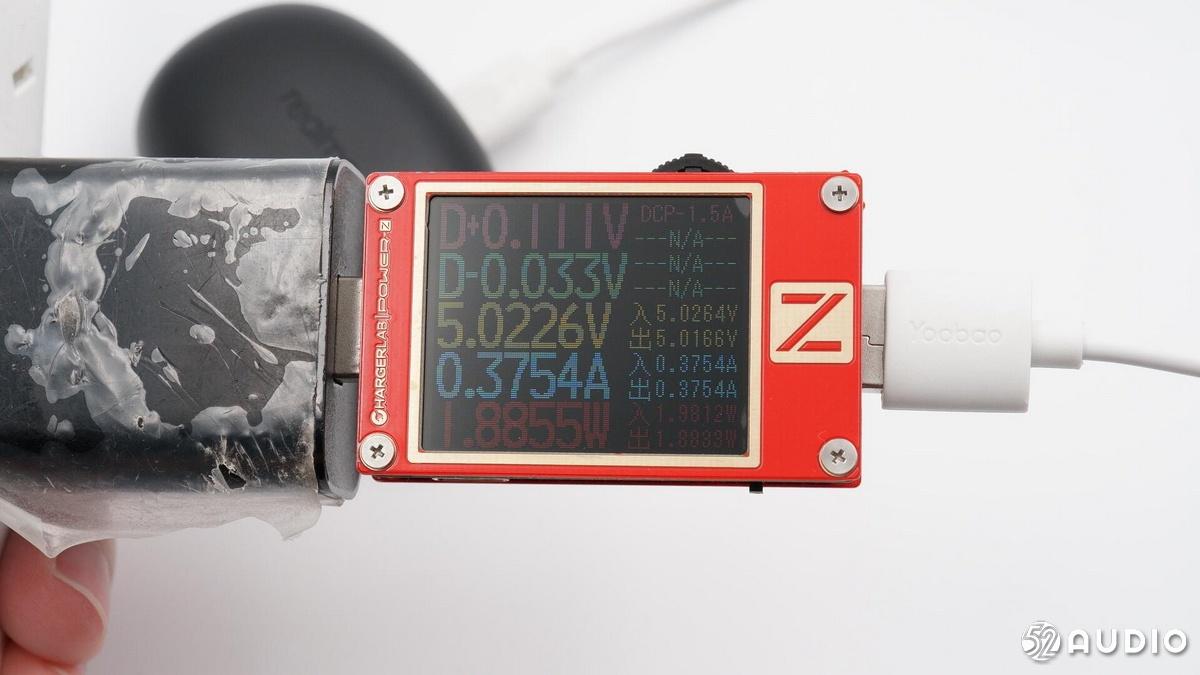

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对realme真我 Buds Q 真无线蓝牙耳机进行有线充电测试，充电功率约为1.9W。
耳机在充电盒内的状态，耳机触控区域有一层保护膜，使用前要撕掉。
盒盖内侧的产品信息，产品名称真我 Buds Q，型号RMA215，输入5V⎓0.5A，电池容量400mAh/1.48Wh，额定电压3.7V。

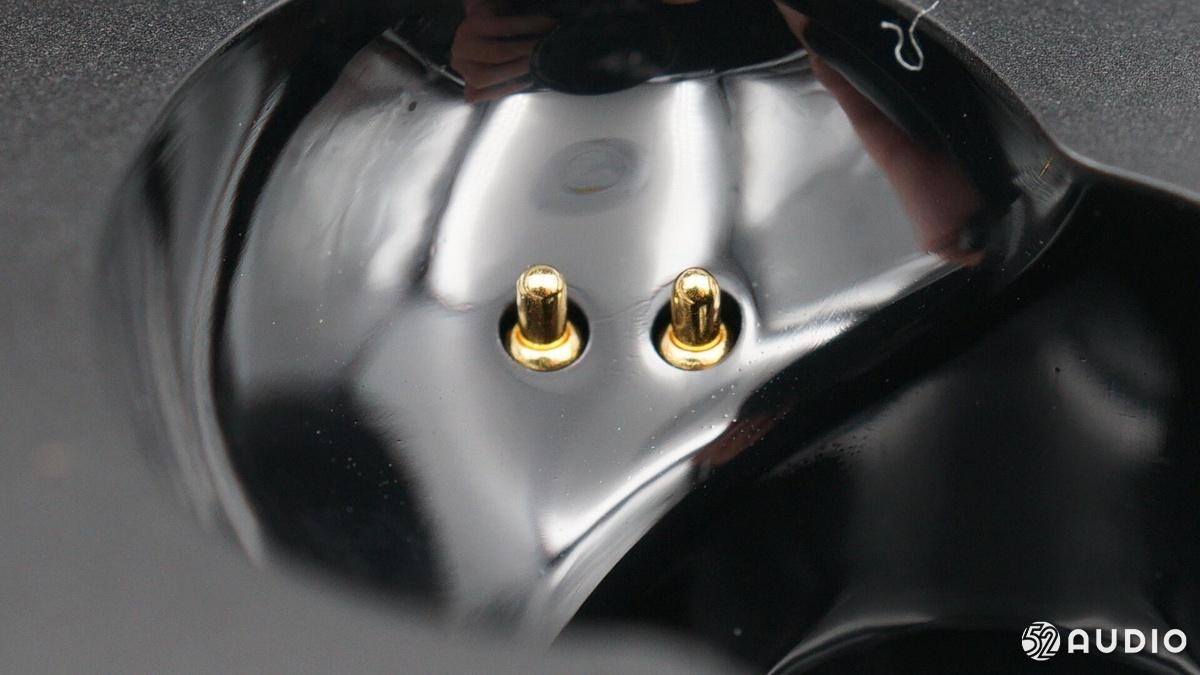

充电座舱内露出的Pogo Pin。

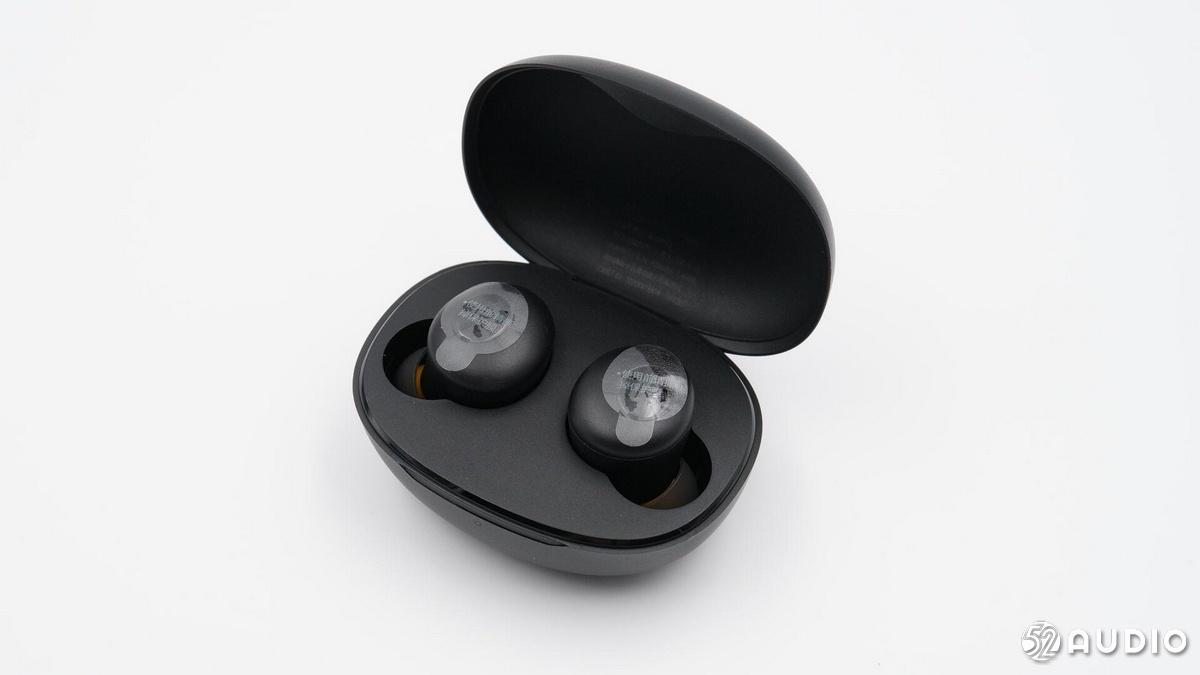

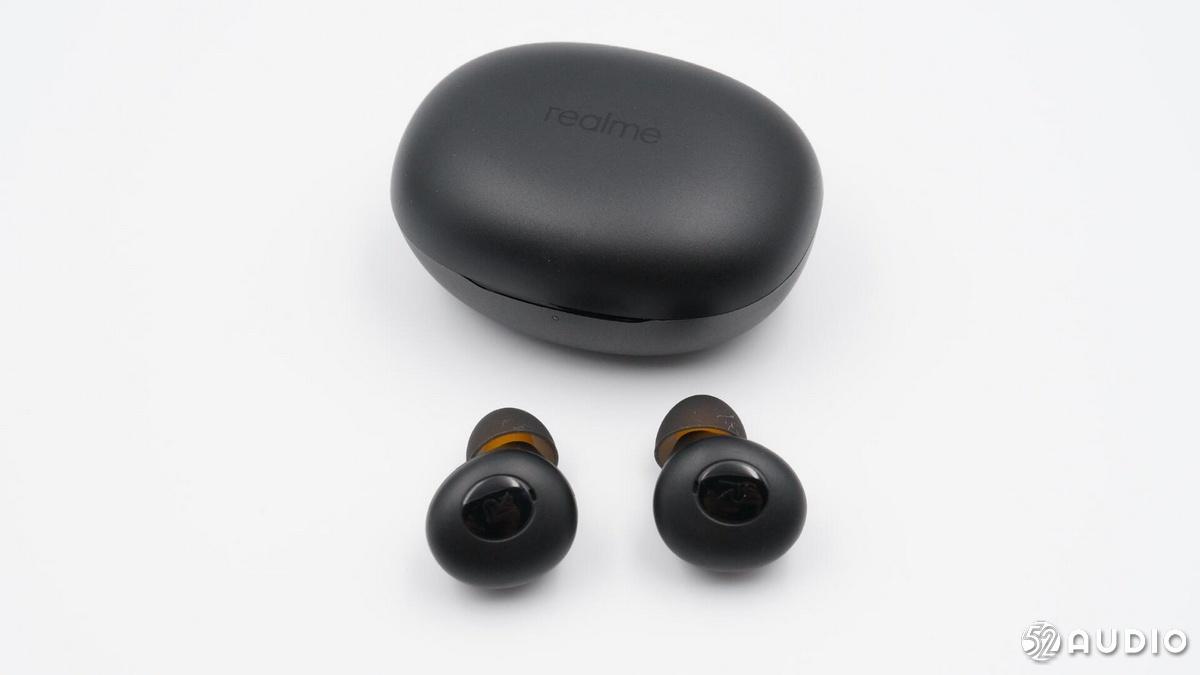

realme真我 Buds Q 真无线蓝牙耳机 外观展示。

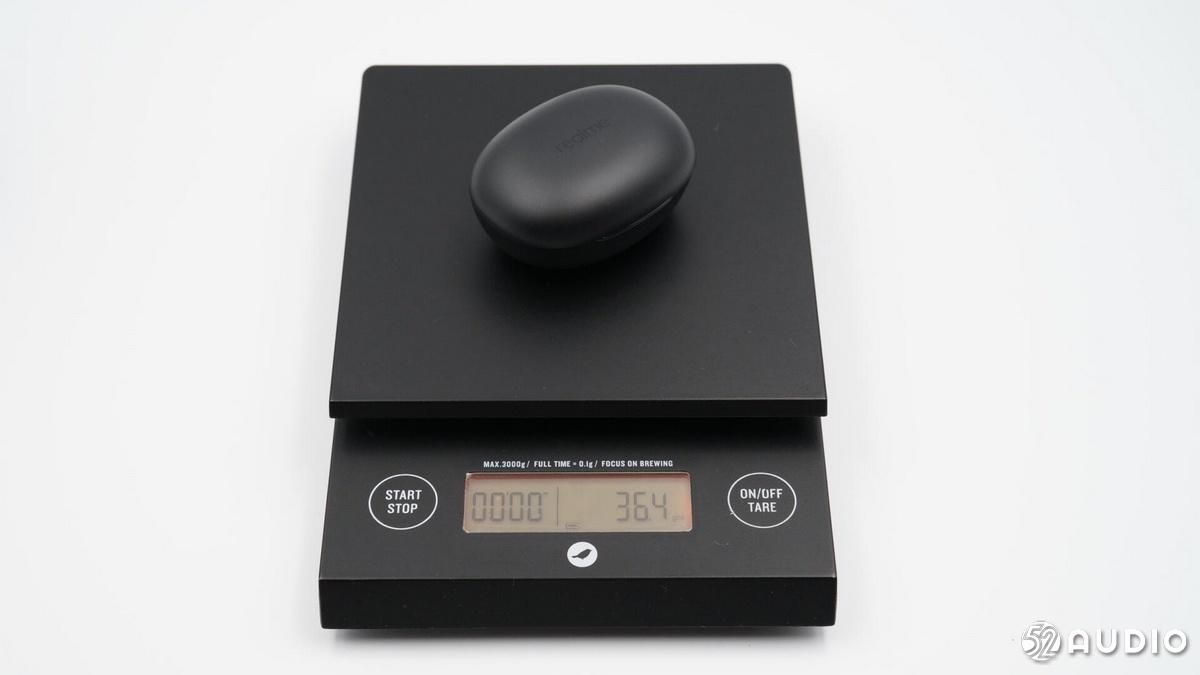

耳机和充电盒共重36.4克。

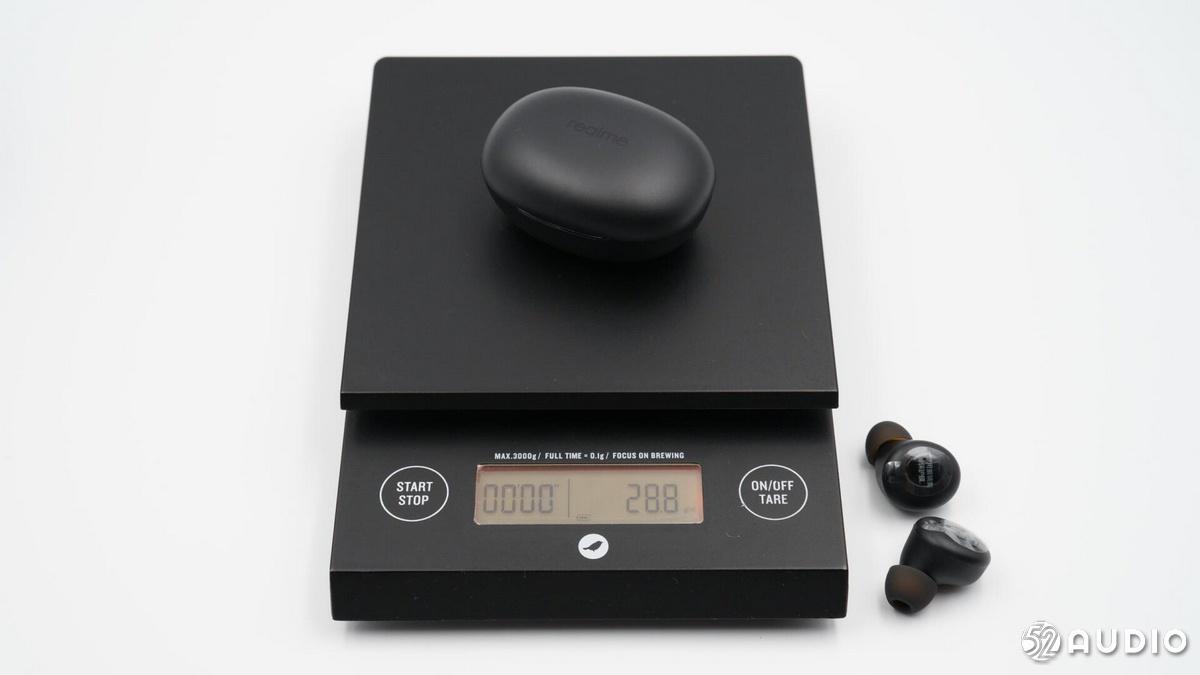

充电盒单重28.8克。

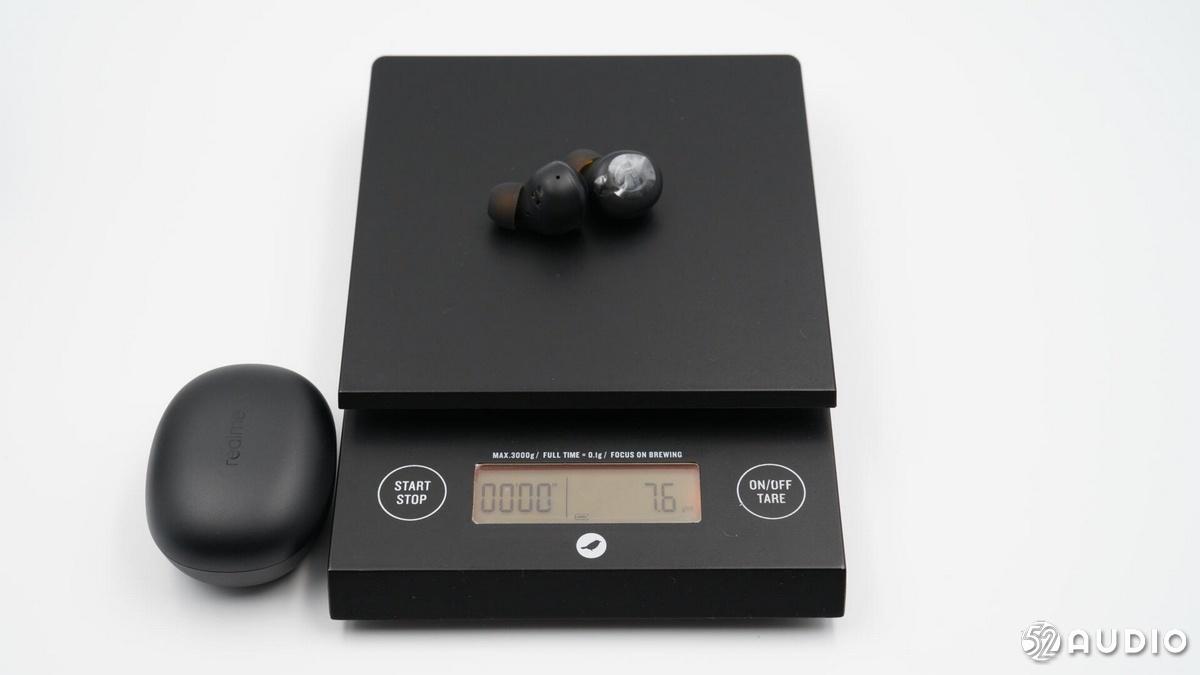

左右耳机共重7.6克，重量较轻。

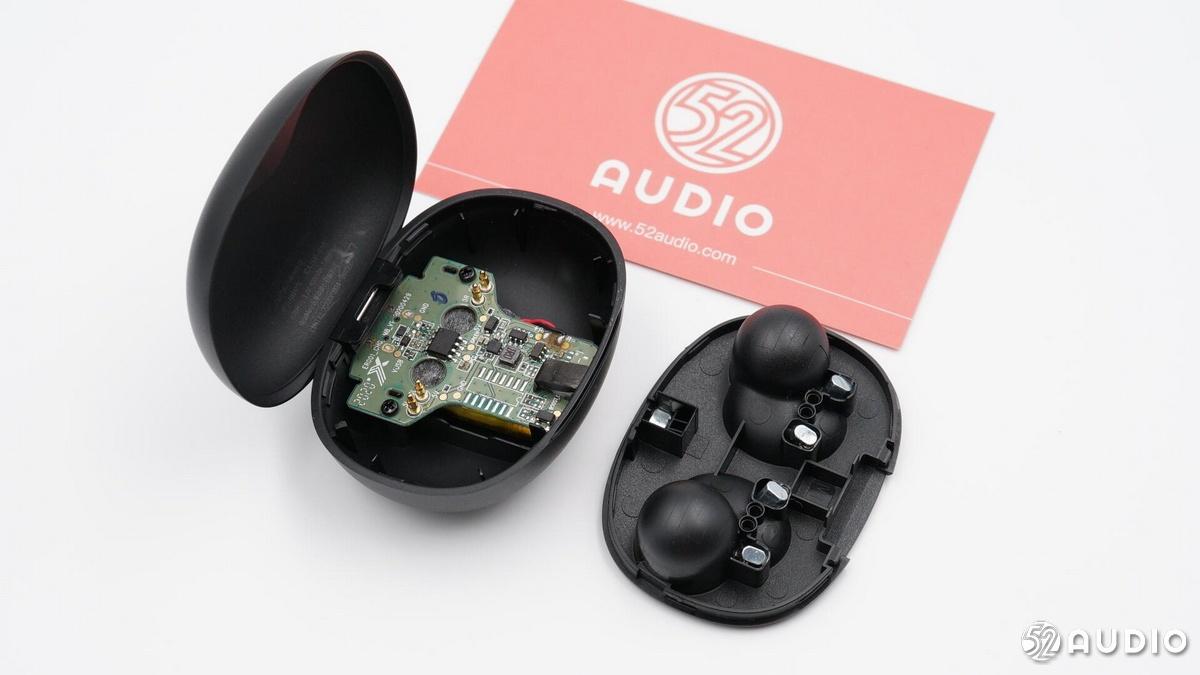

撬开充电座舱可以看到内部结构，主板通过螺丝固定，下面是电池。

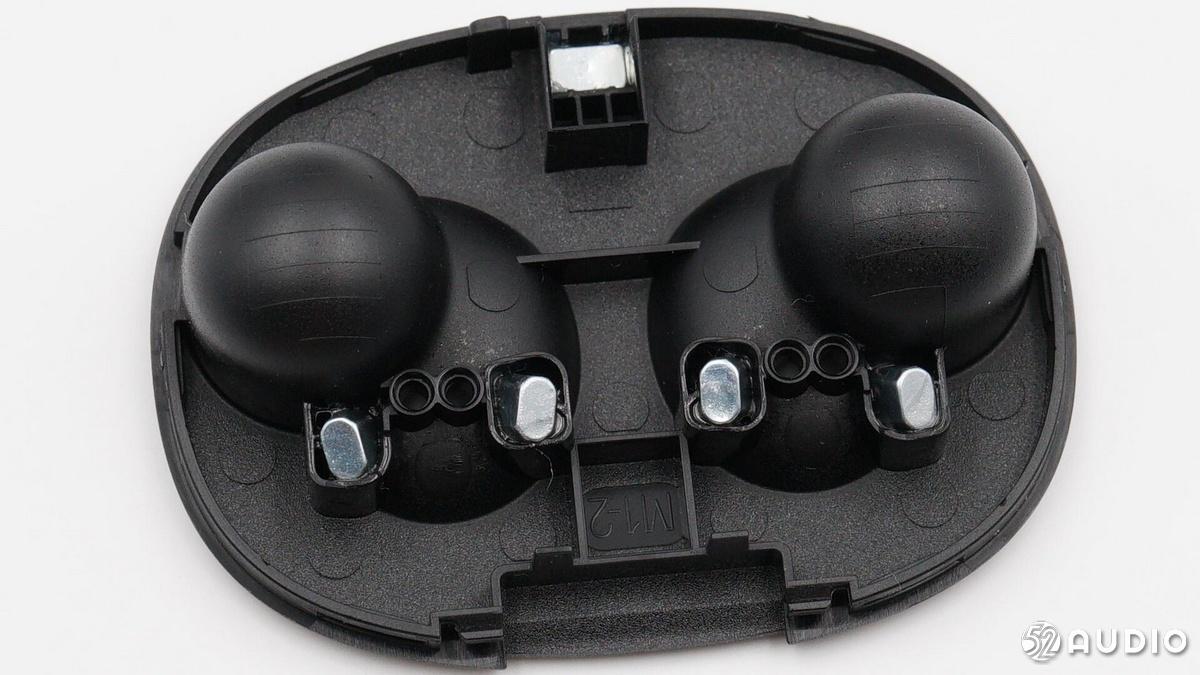

充电座舱内侧展示，单个耳机有两个磁铁用来固定，开合处还有一个磁铁吸附盒盖。

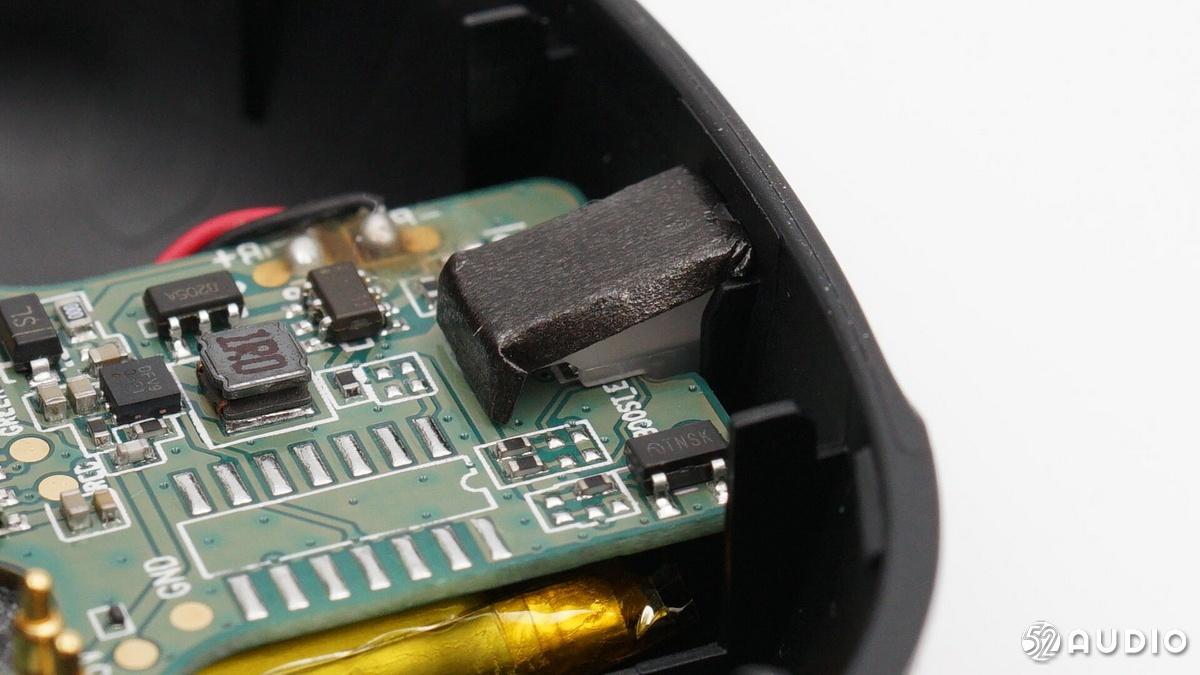

指示灯位置的导光柱。
取下导光柱，外侧是一个黑色贴纸，用于遮光。
卸下螺丝取出内部结构，电池采用双面胶粘贴在主板背面。

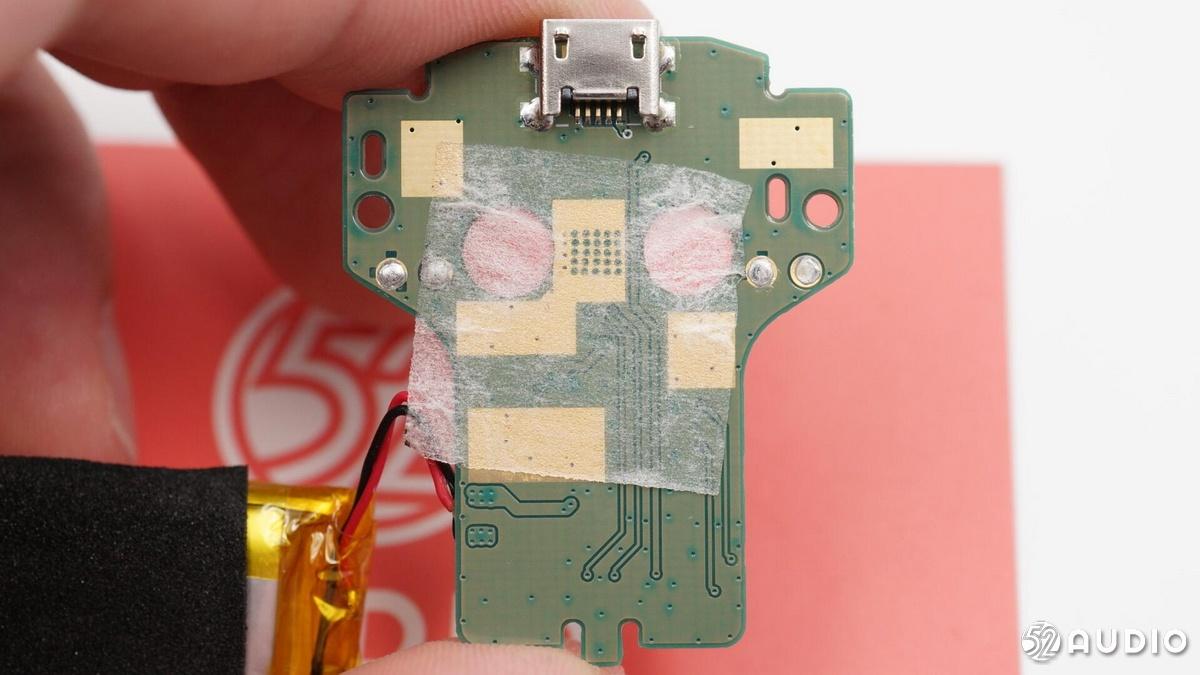

取下电池，主板背面没有元器件。

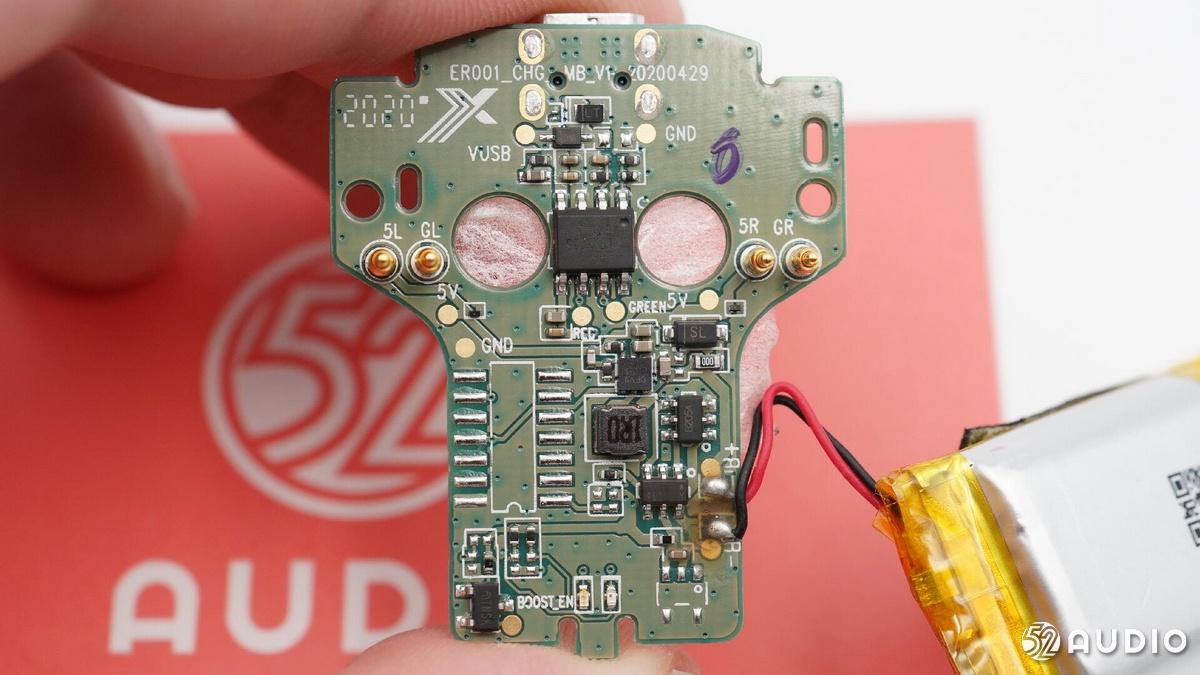

主板正面电路展示。

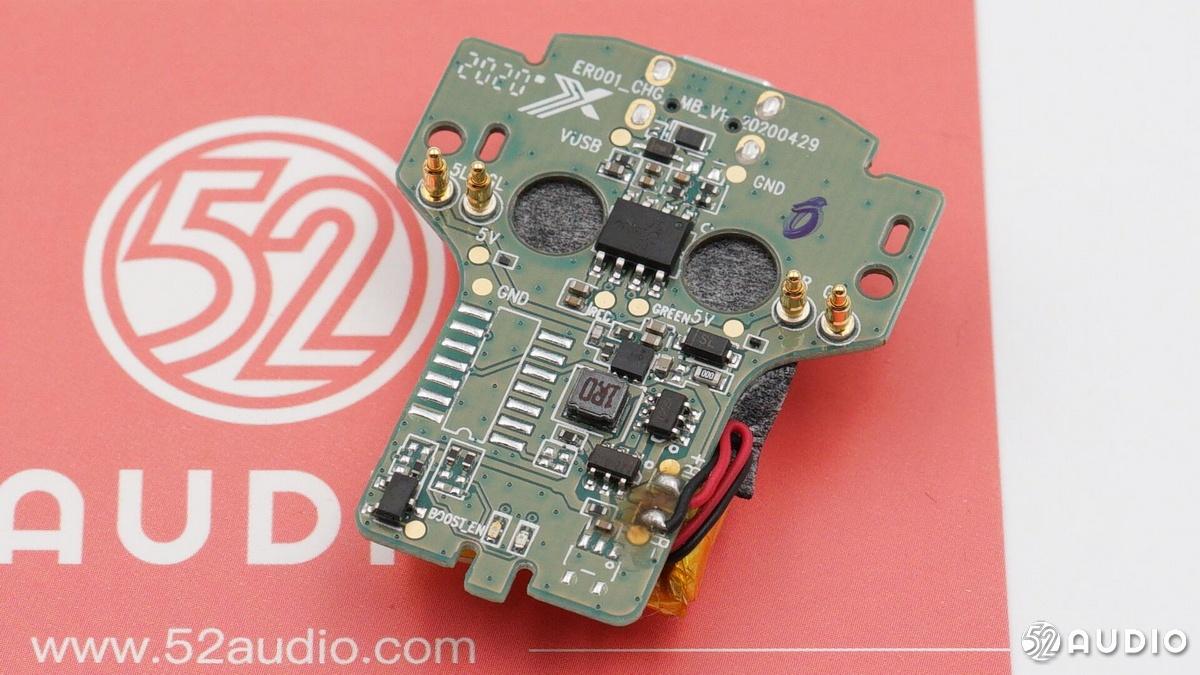

顶部是Micro-USB电源输入接口，中间部分有一颗充电IC，负责给电池充电，下面电池导线焊接处有电池保护电路和升压电路，为耳机充电。

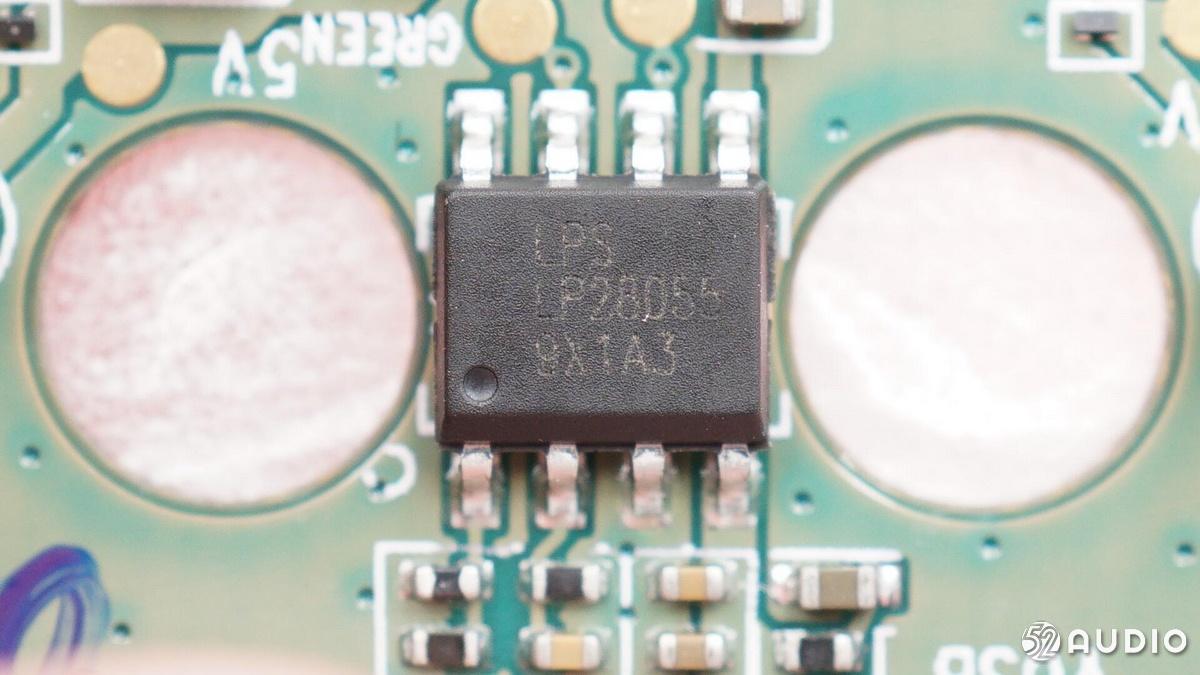

LPS微源半导体 LP28055，1A锂电池线性充电IC，最高耐压28V，输入过压保护7V，为充电盒内置电池充电，耐压28V，省掉了外接的输入过电压保护元件。据我爱音频网拆解了解到，据我爱音频网拆解了解到，已有漫步者、JLab、小米、摩托罗拉、OPPO、QCY、联想、荣耀亲选声氏Earbuds等知名品牌的TWS耳机充电盒都大量采用了微源的电源方案。

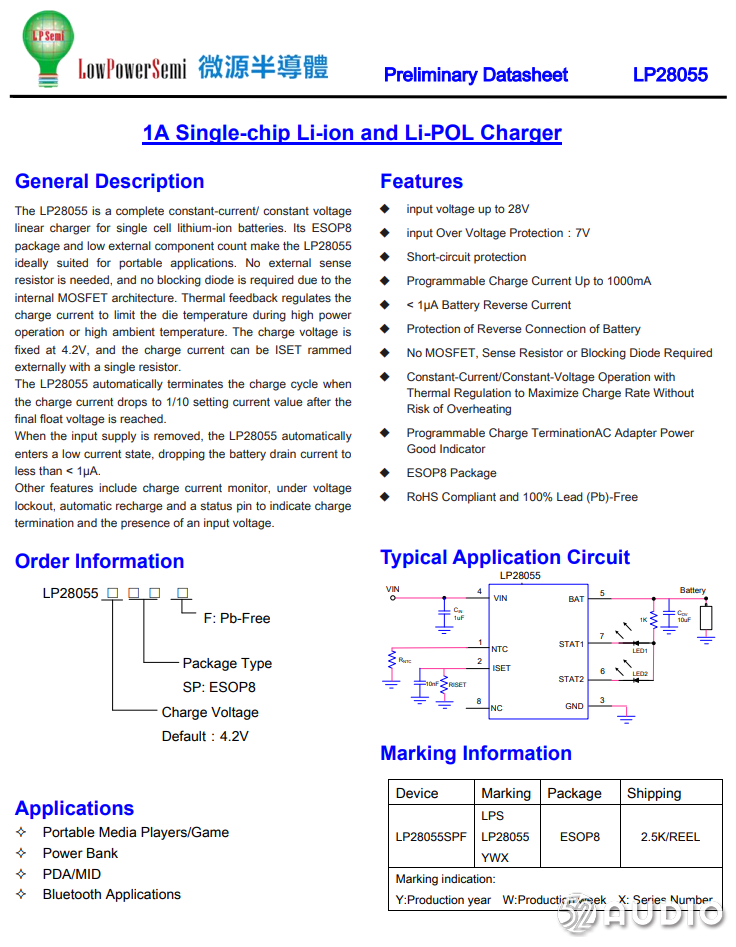

微源半导体 LP28055 详细资料。

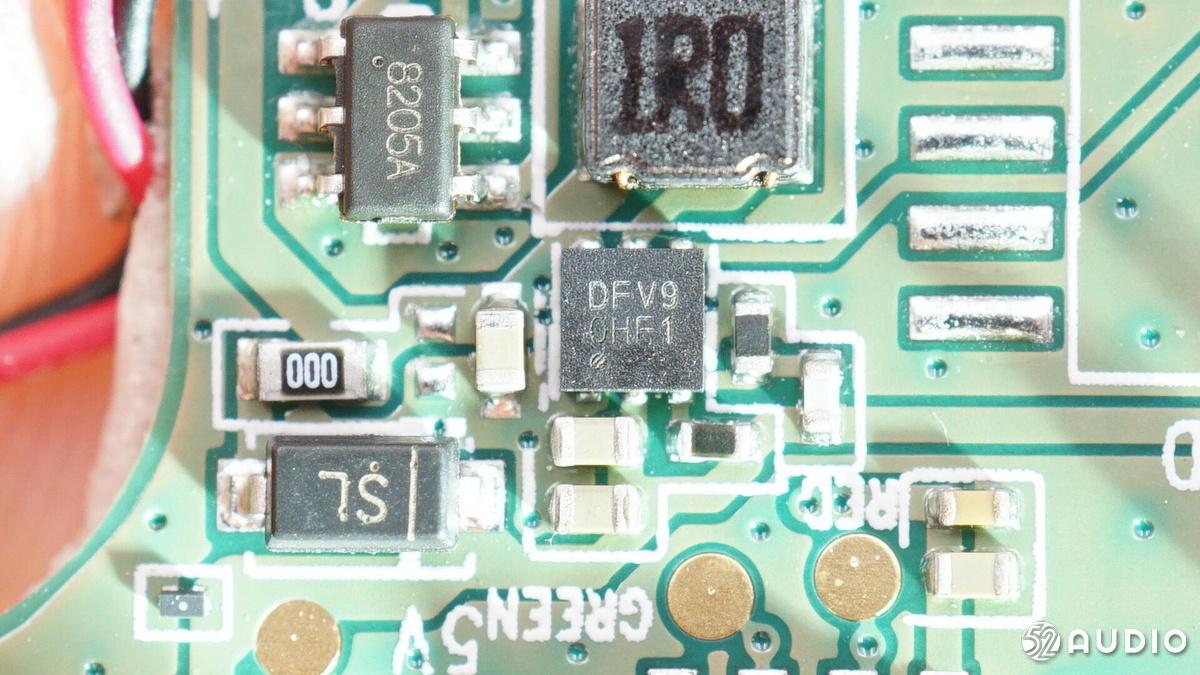

丝印DFV9的升压IC，将内置电池升压为耳机充电。

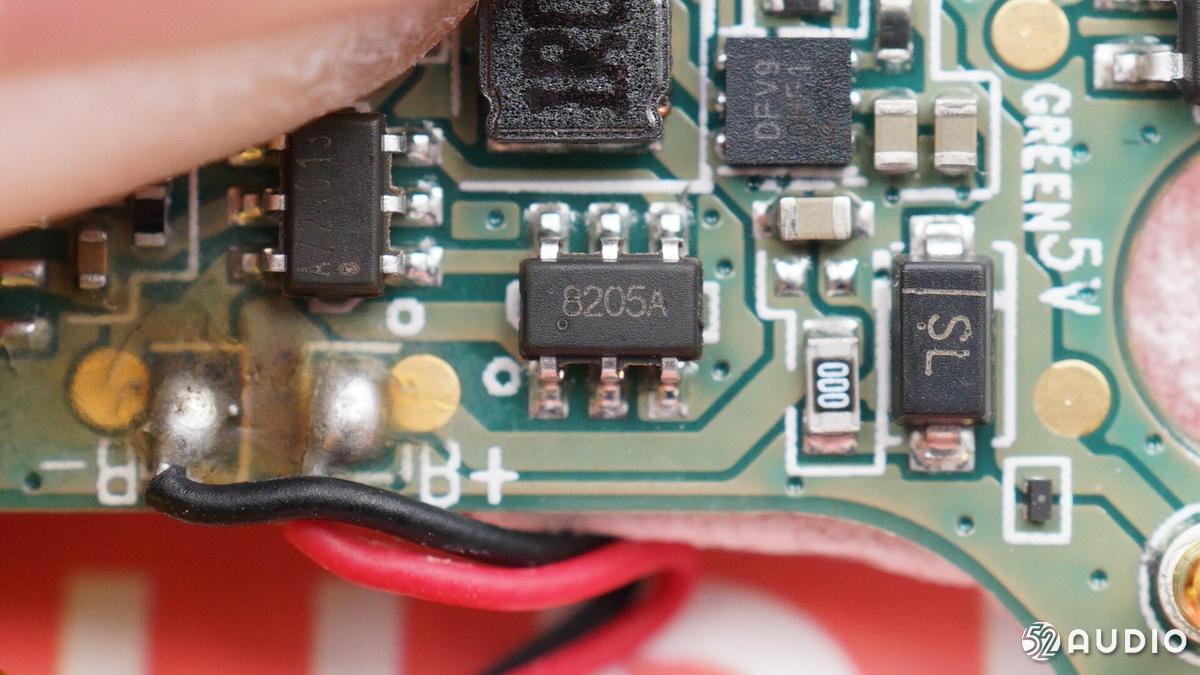

8205A N-MOS管。

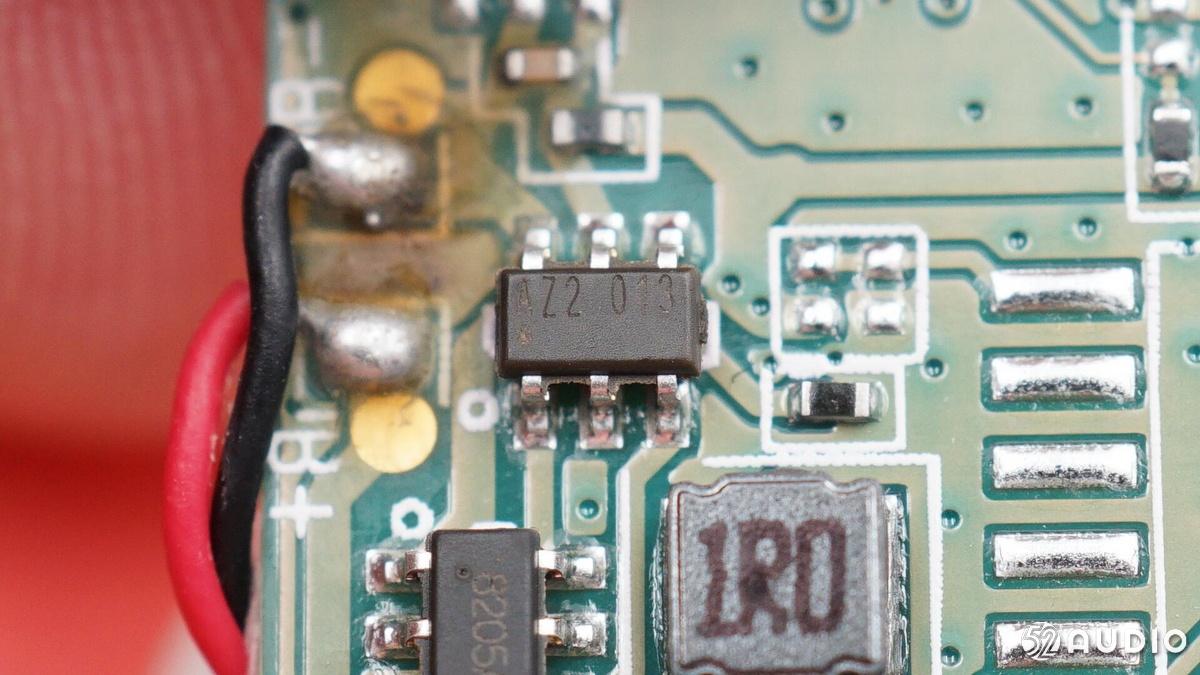

丝印AZ2 013的锂电保护IC。
导线连接电池正负极，保护电路在主板上。

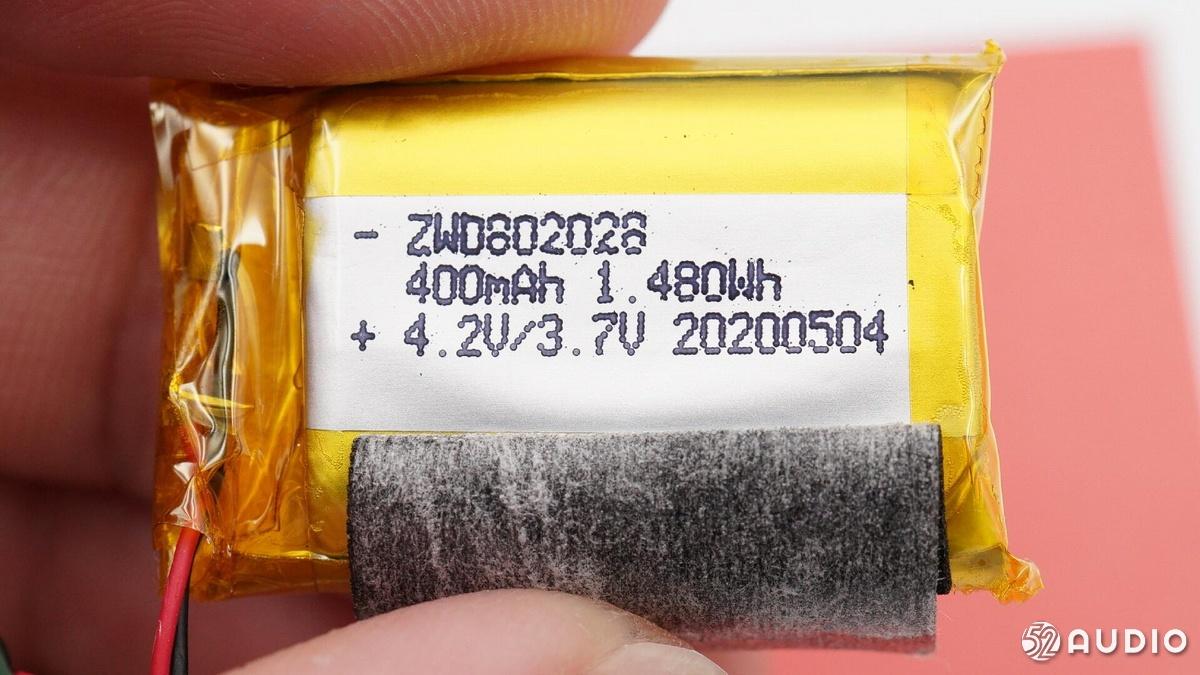

充电盒采用的软包电池来自众旺德新能源，型号802028，额定容量400mAh/1.48Wh，额定电压3.7V，充电限制电压4.2V。
微盟 ME2808，电压检测器IC，检测电池电压，并在电池电压低的时候关闭升压输出。

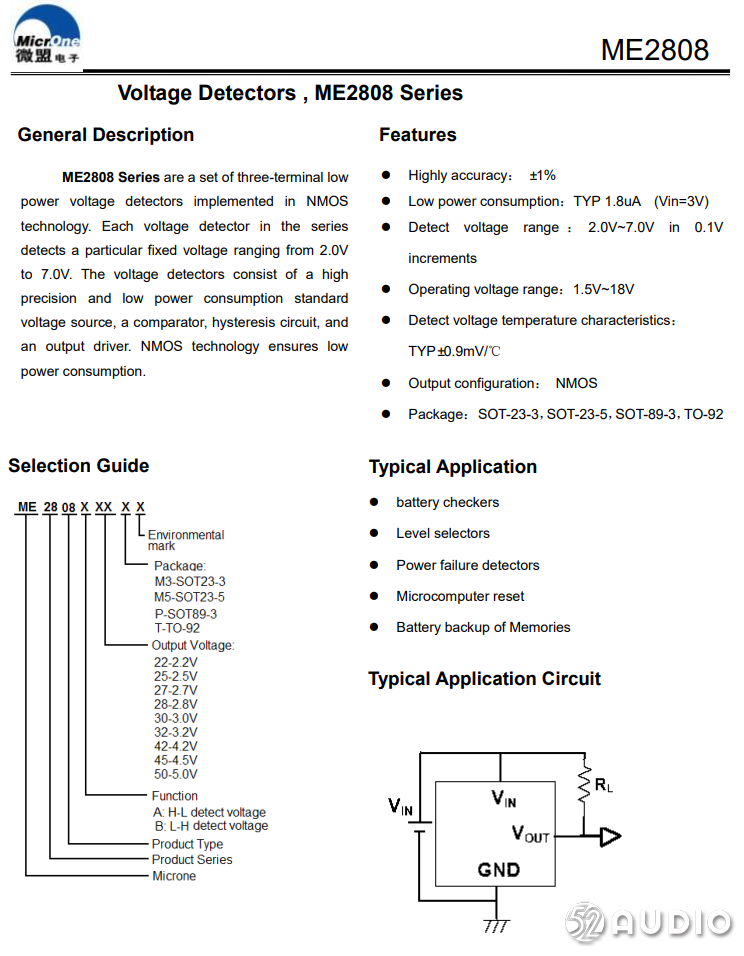

微盟 ME2808 详细资料。

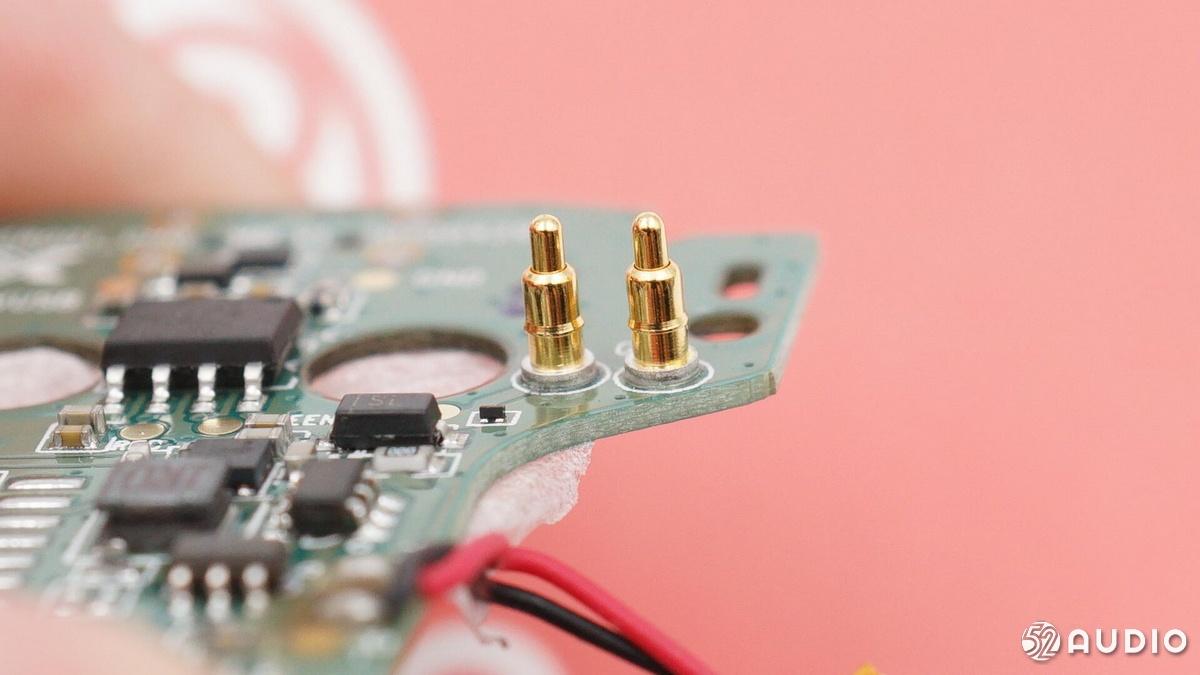

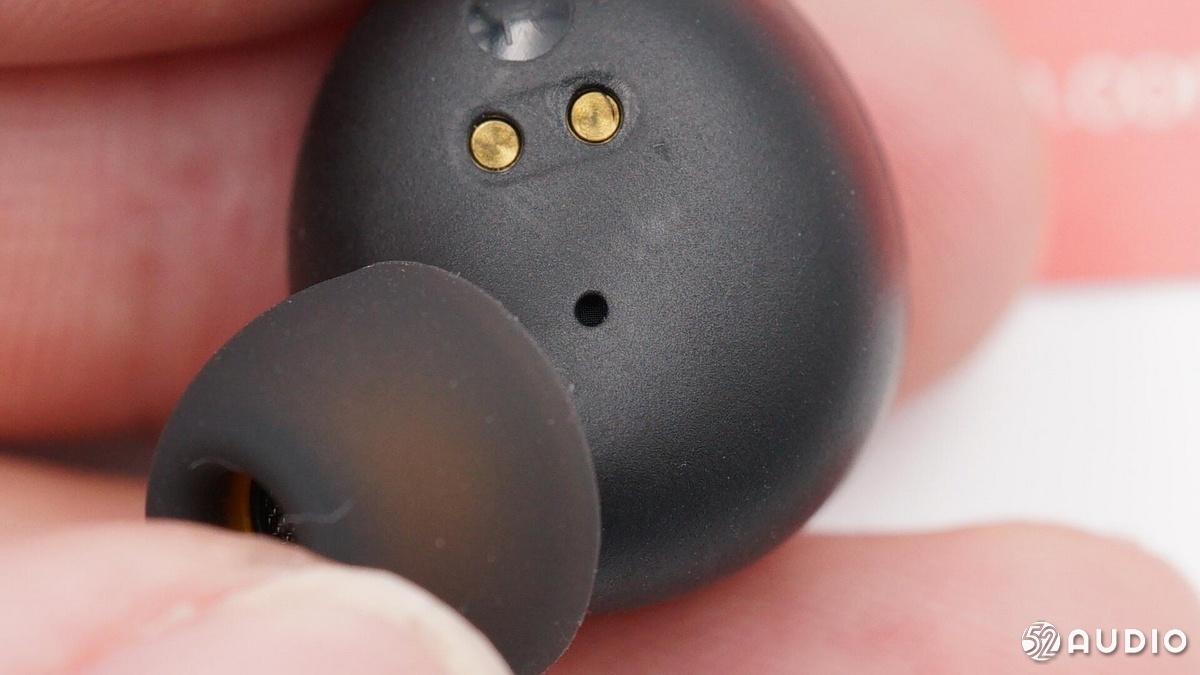

给耳机充电/传输数据的Pogo Pin。

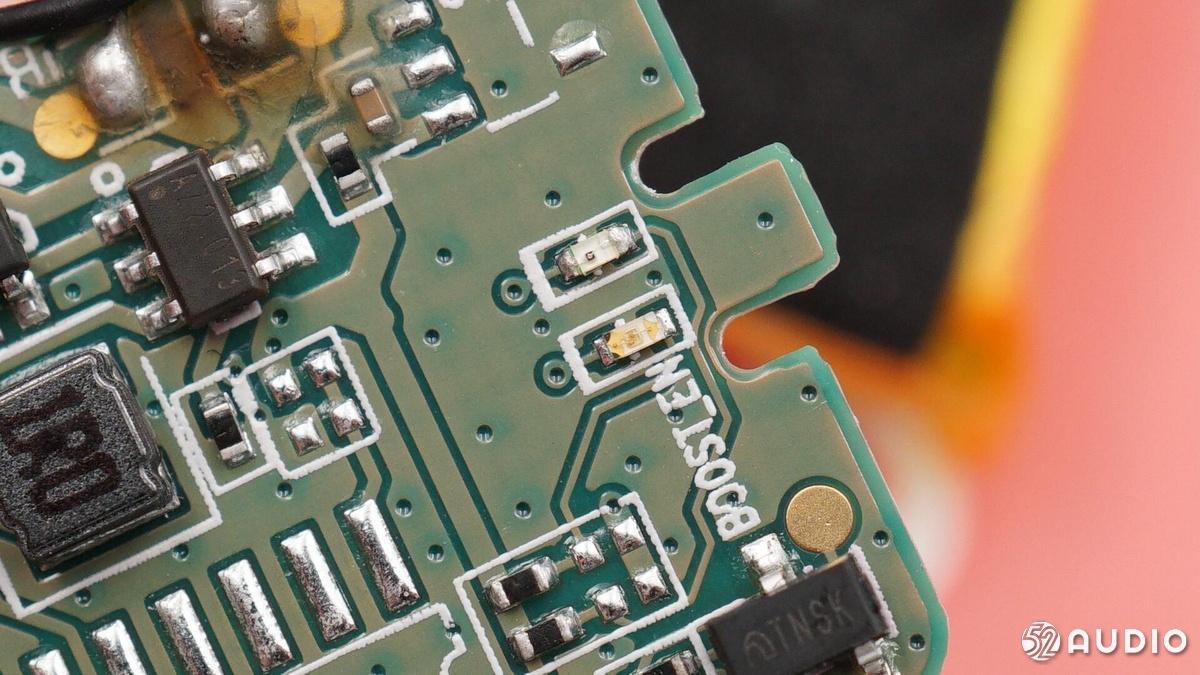

两个LED指示灯特写。
三、realme真我 Buds Q 耳机拆解 下面我们再来拆解耳机，耳机也是全黑的壳体，仅耳塞内侧有黄色点缀。

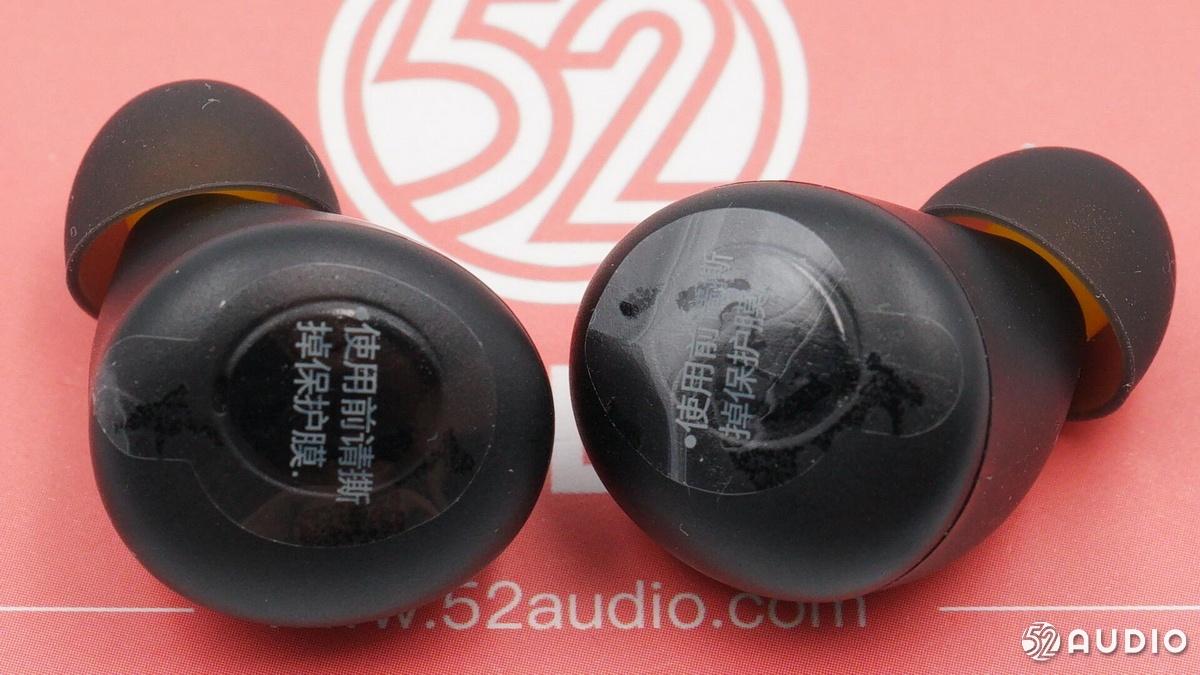

触控区域出厂自带保护膜，防止刮花。
触控区域为亮面处理，上面有realme的品牌Logo和一个麦克风开孔。
耳机底部的泄压孔。

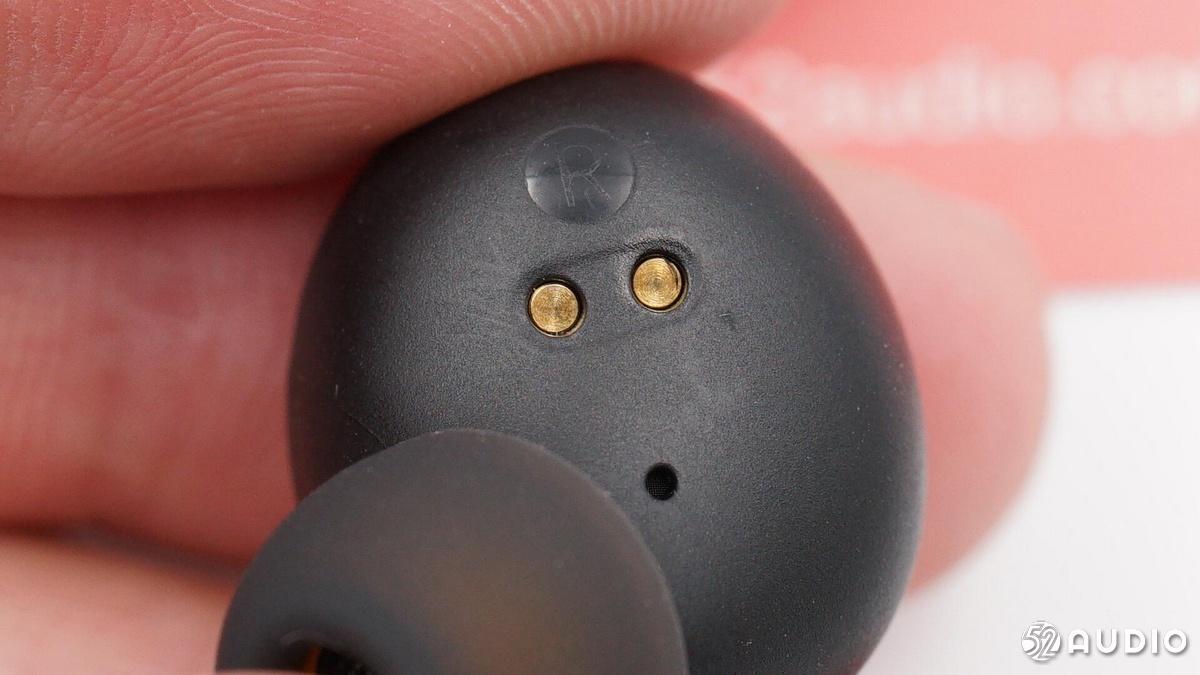

耳机内侧的充电触点和L/R左右标识。
音腔处另一泄压孔。

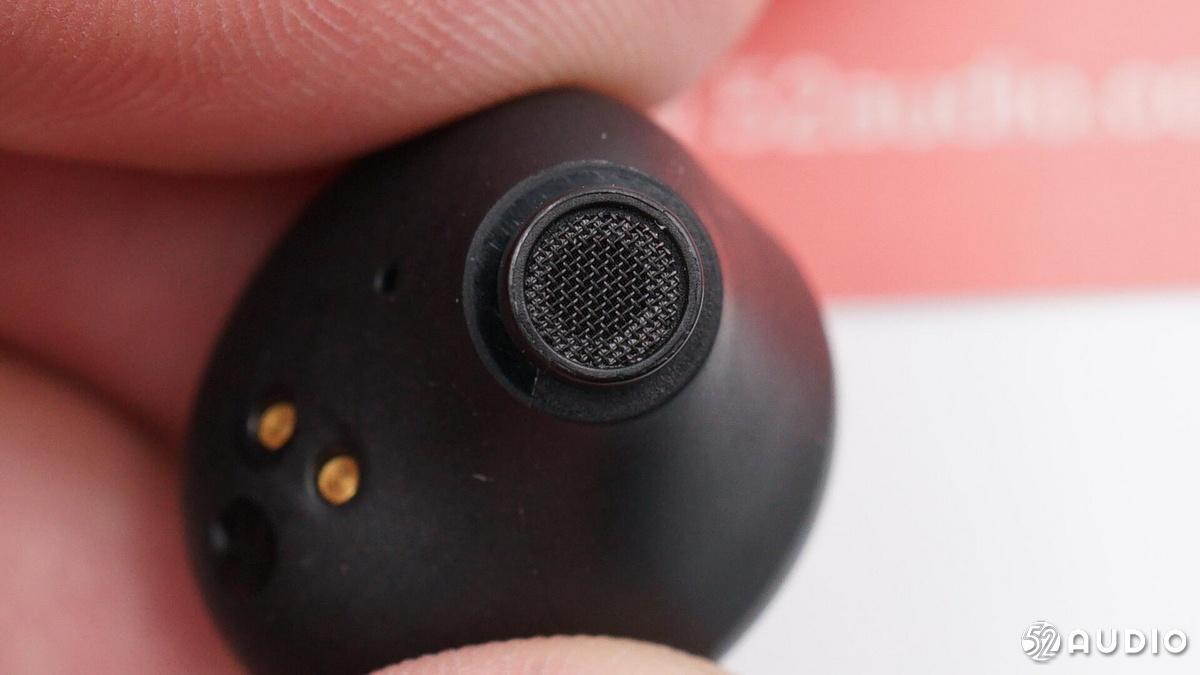

出音孔处的防尘网，防止异物进入。
沿合模线拆开耳机，主板+软包电池+扬声器单元的结构。

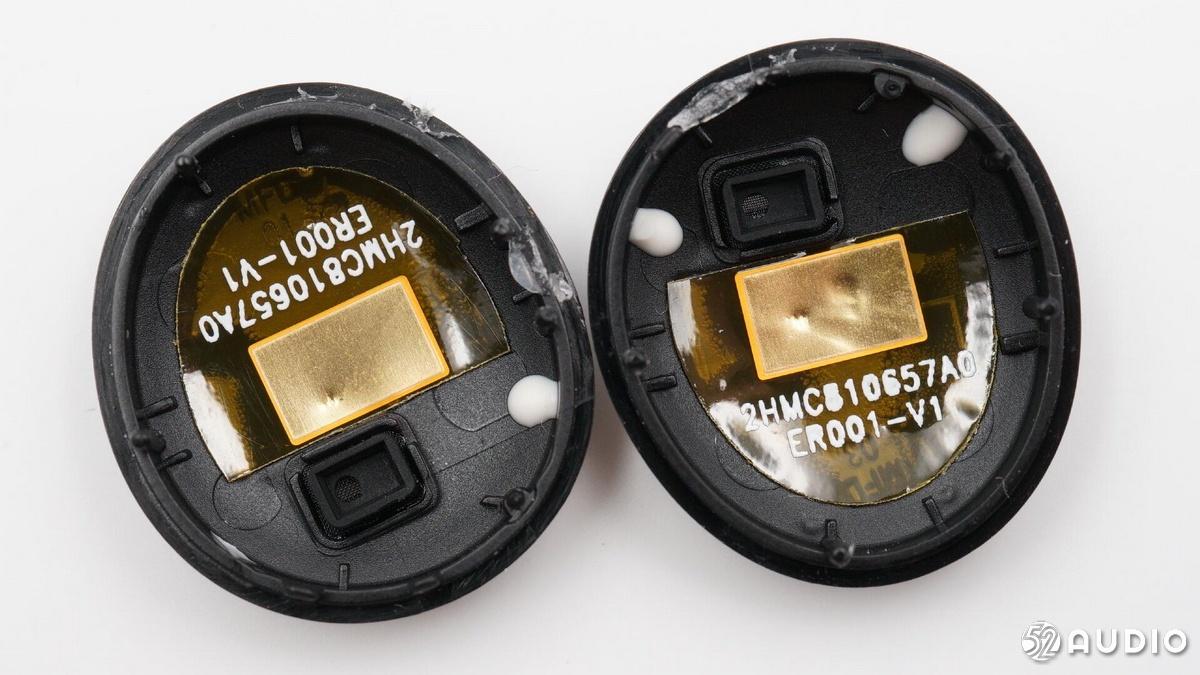

盖板内侧特写，有触摸感应的贴片和麦克风的橡胶保护罩。

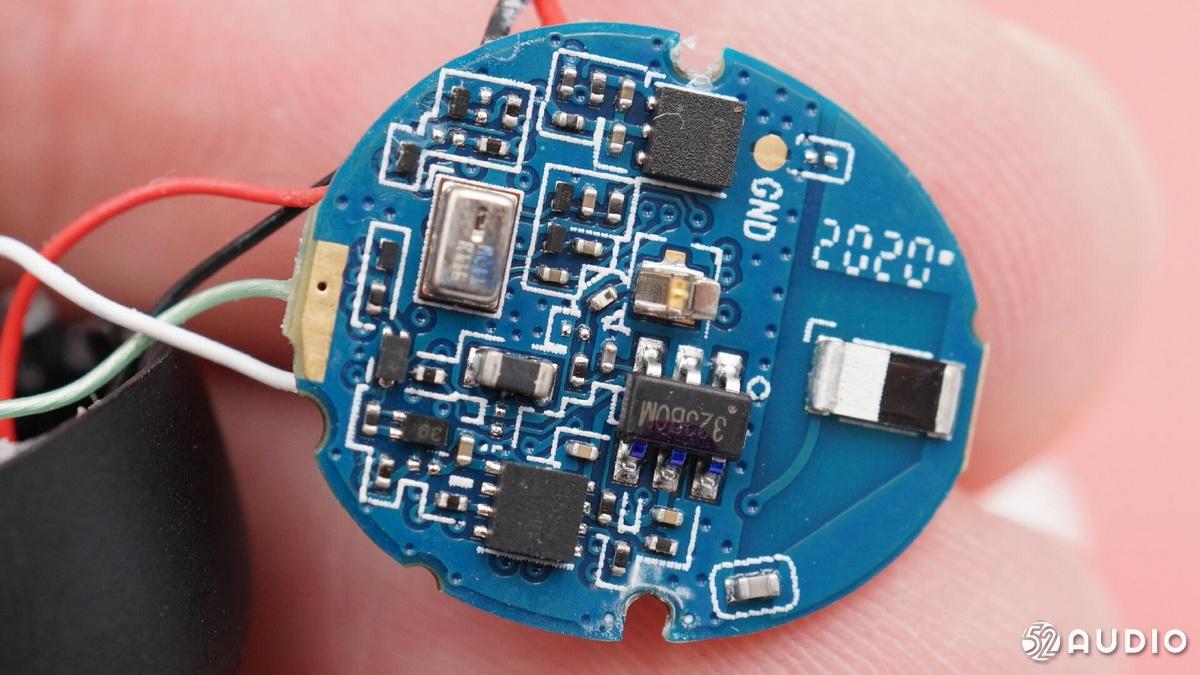

左右耳机主板外侧电路展示。

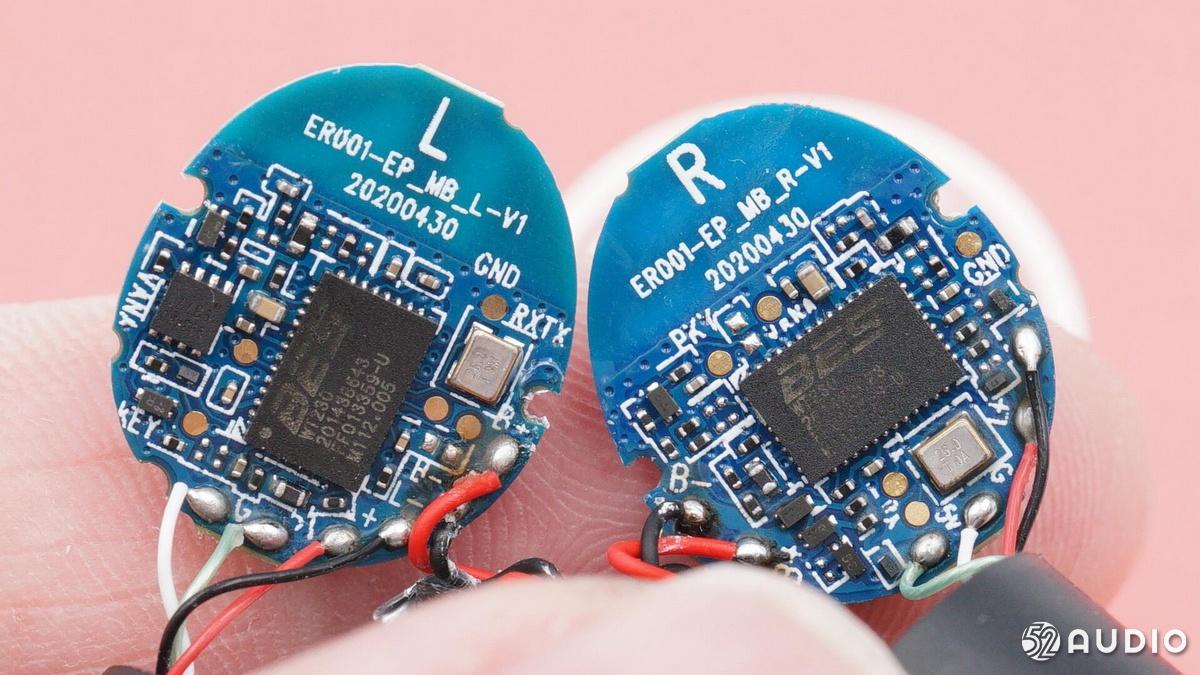

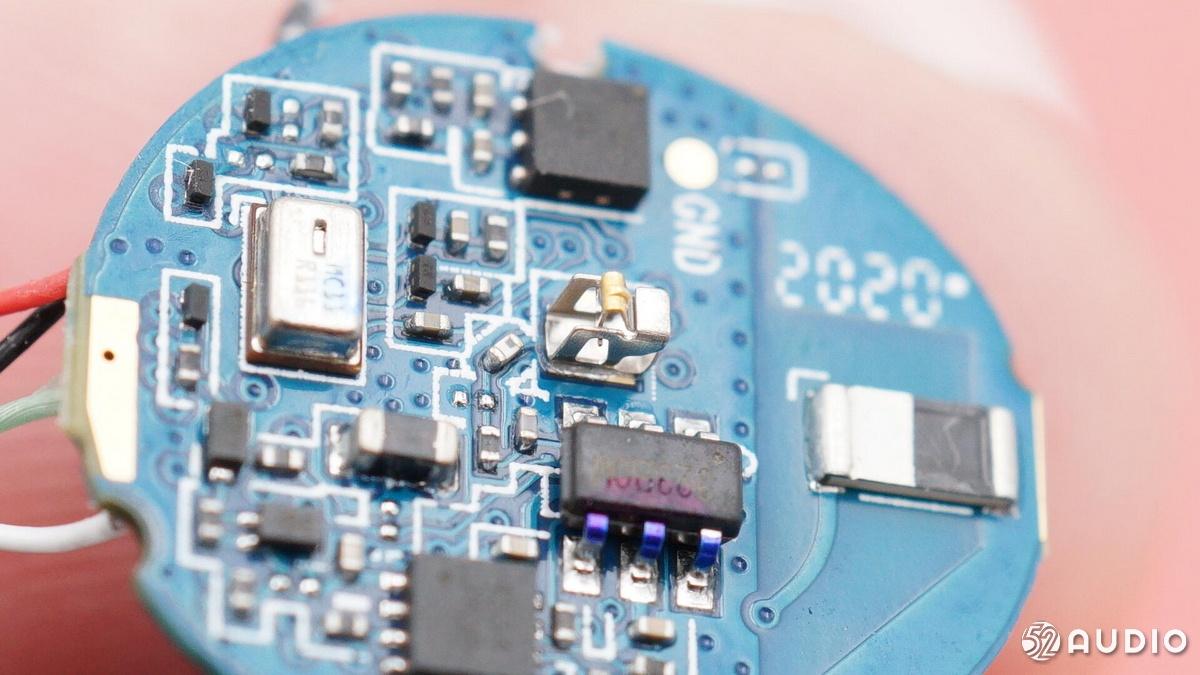

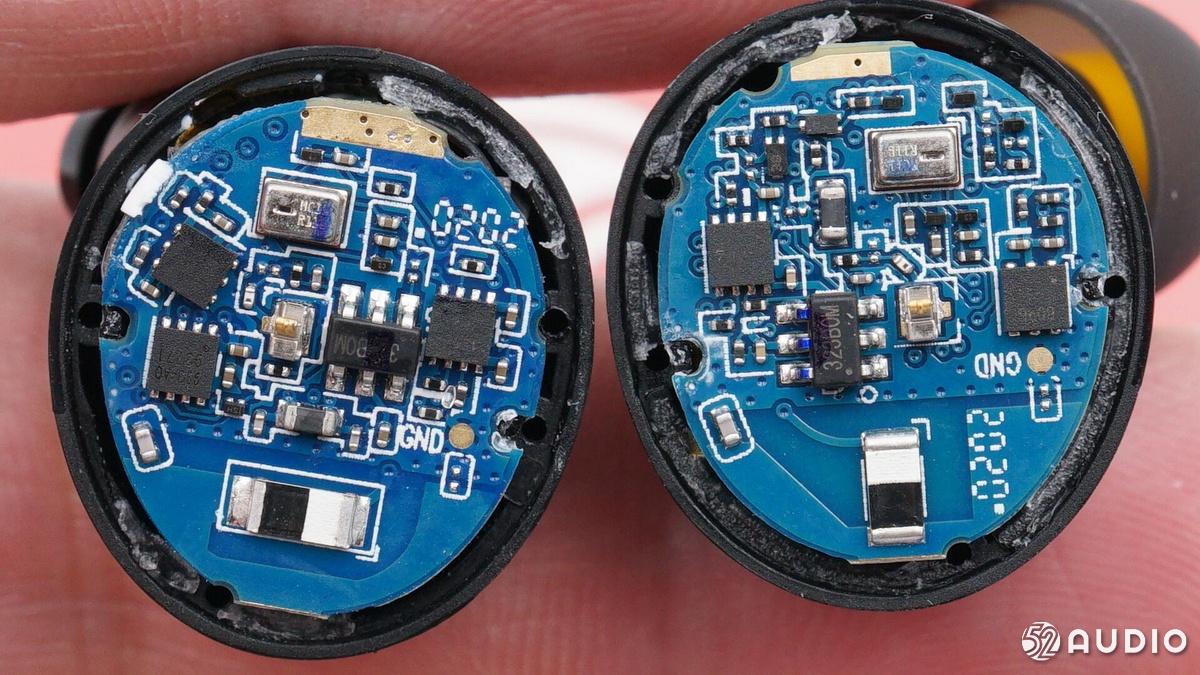

左右耳机主板内侧电路展示，布局基本一致。

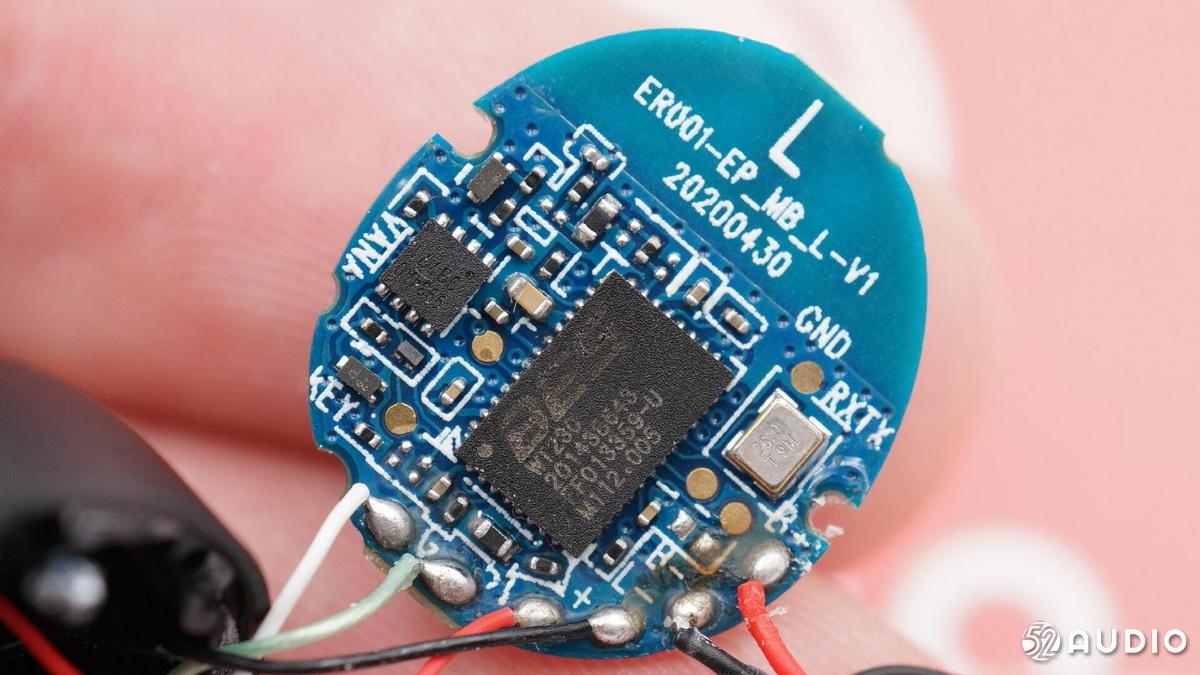

主板内侧是蓝牙芯片相关电路。

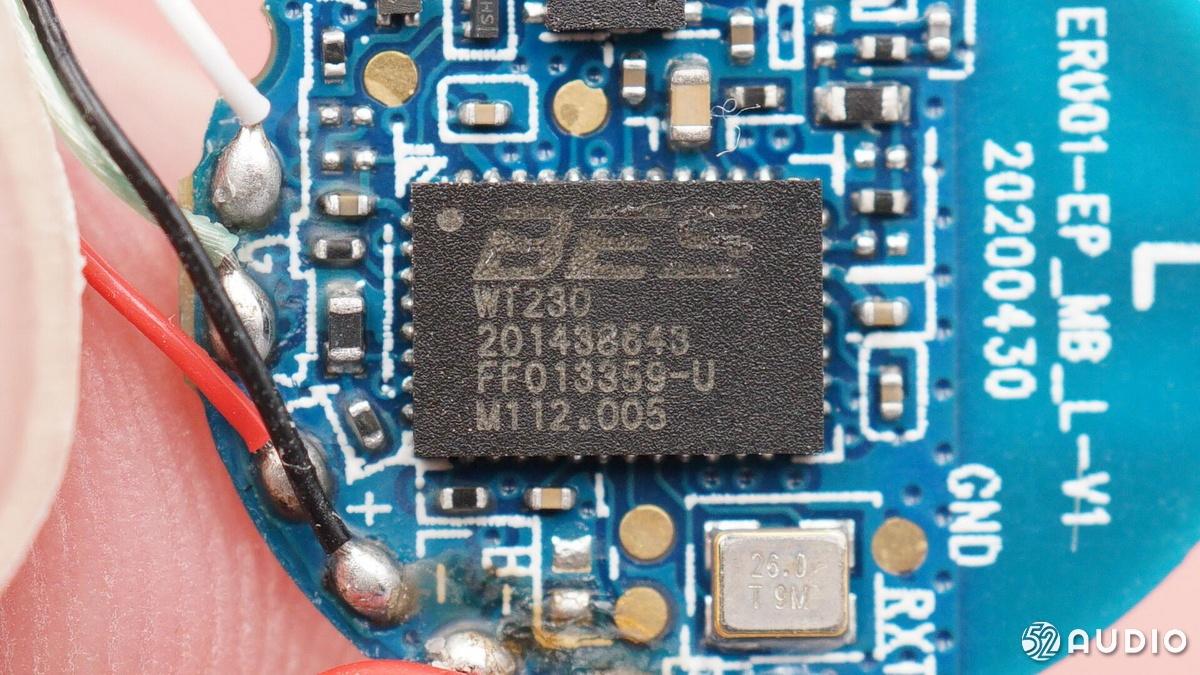

WindTunnel风洞 WT230，实为BES2300系列产品，由恒玄定制。WT230是一颗支持蓝牙5.0双模、集成高性能Cortex-M4F核心的音频语音应用SoC，集成高性能音频解码器和无隔直电容耳机输出，内置Flash和MCU可以支持产品个性化设置。据我爱音频网拆解了解到，小米TWS真无线蓝牙耳机Air 2、小米真无线蓝牙耳机Air 2s、Smartisan锤子科技 真无线蓝牙耳机、索爱真无线蓝牙耳机T5等产品均大量采用了WindTunnel风洞的TWS耳机方案。

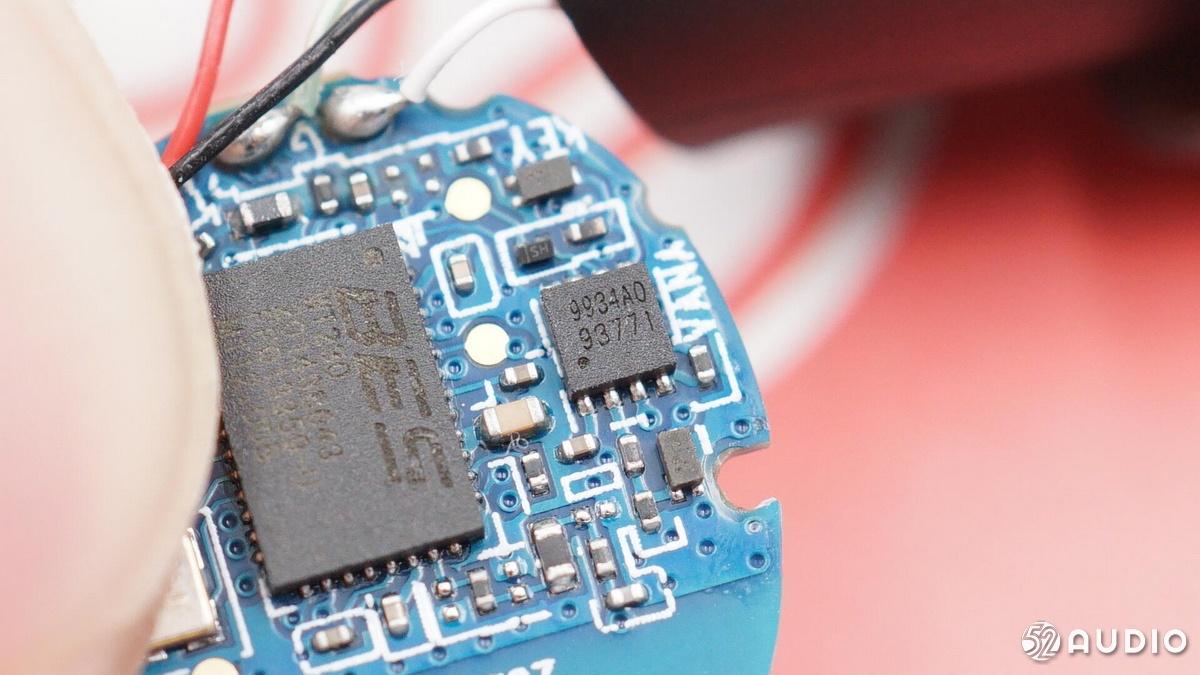

丝印9934A0的IC。
主板外侧电路一览。
中间位置是连接触控区域的金属弹片。

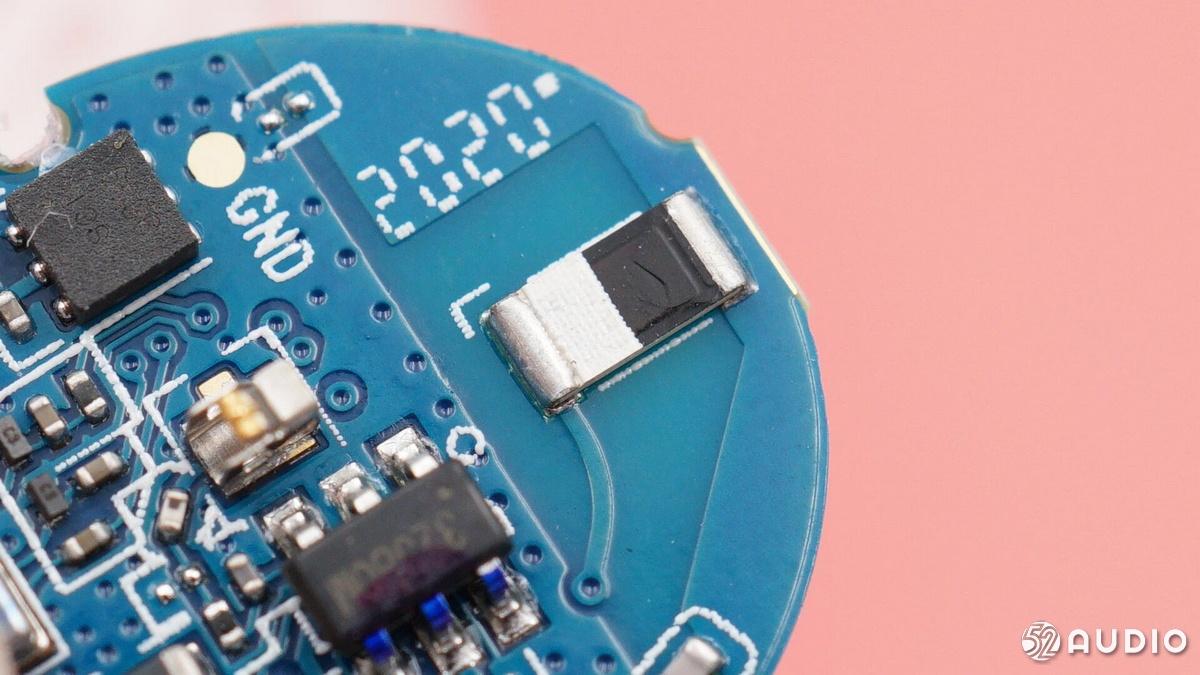

贴片式陶瓷蓝牙天线，负责传输数据。

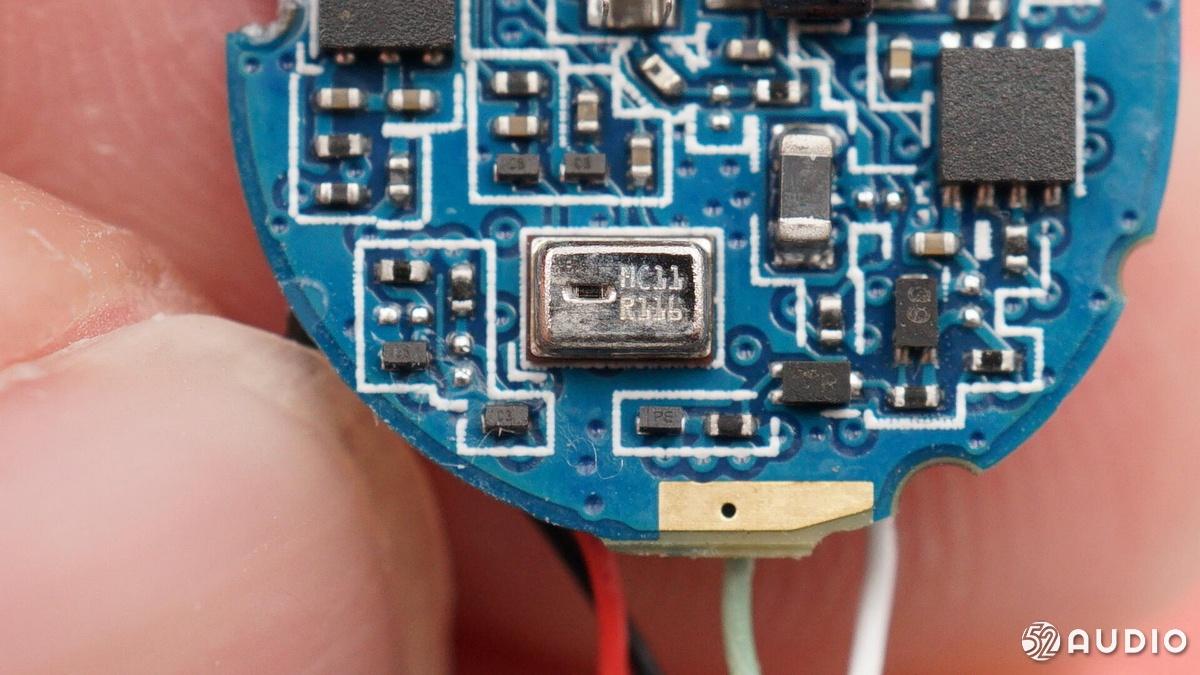

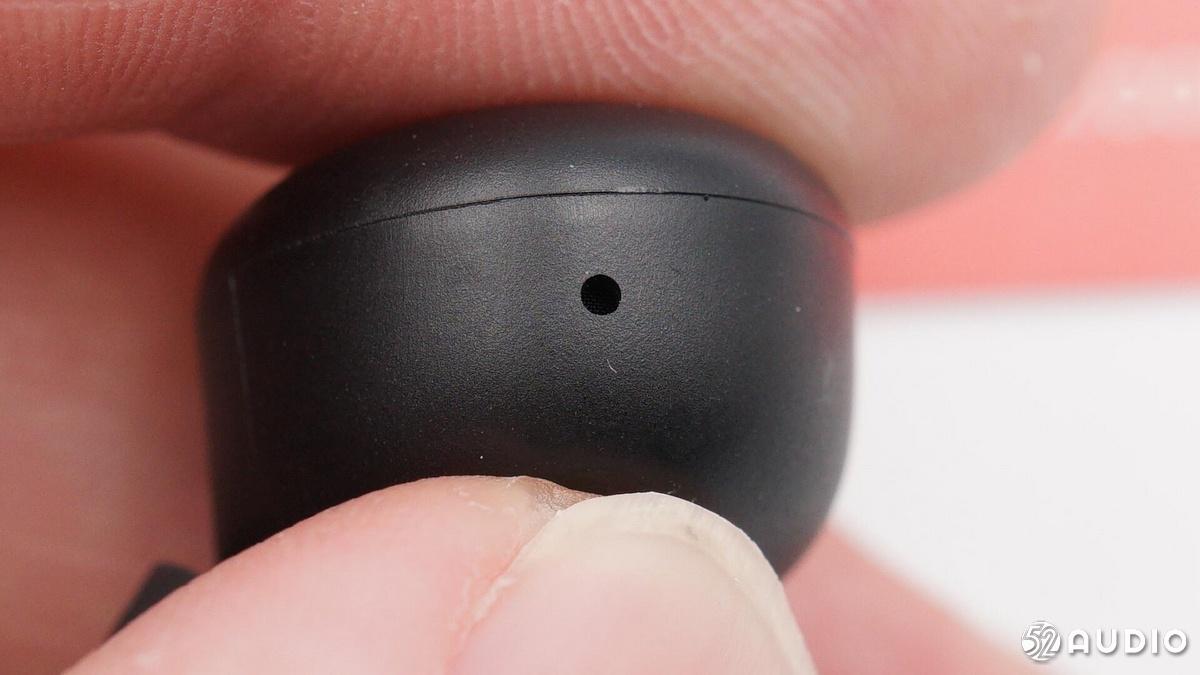

镭雕HC11 R116的MEMS硅麦，负责通话功能。

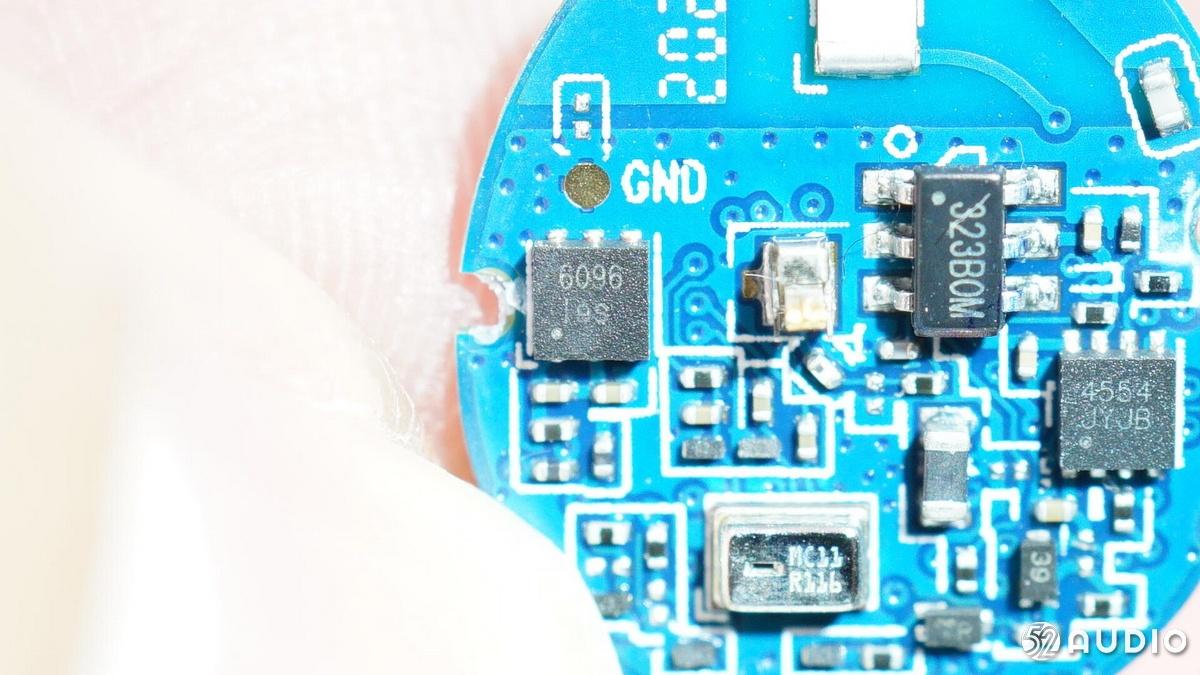

瀚昕微 HP4554 支持24V耐压的充电IC，用于耳机内置电池充电。
瀚昕微 HP4554 详细资料。

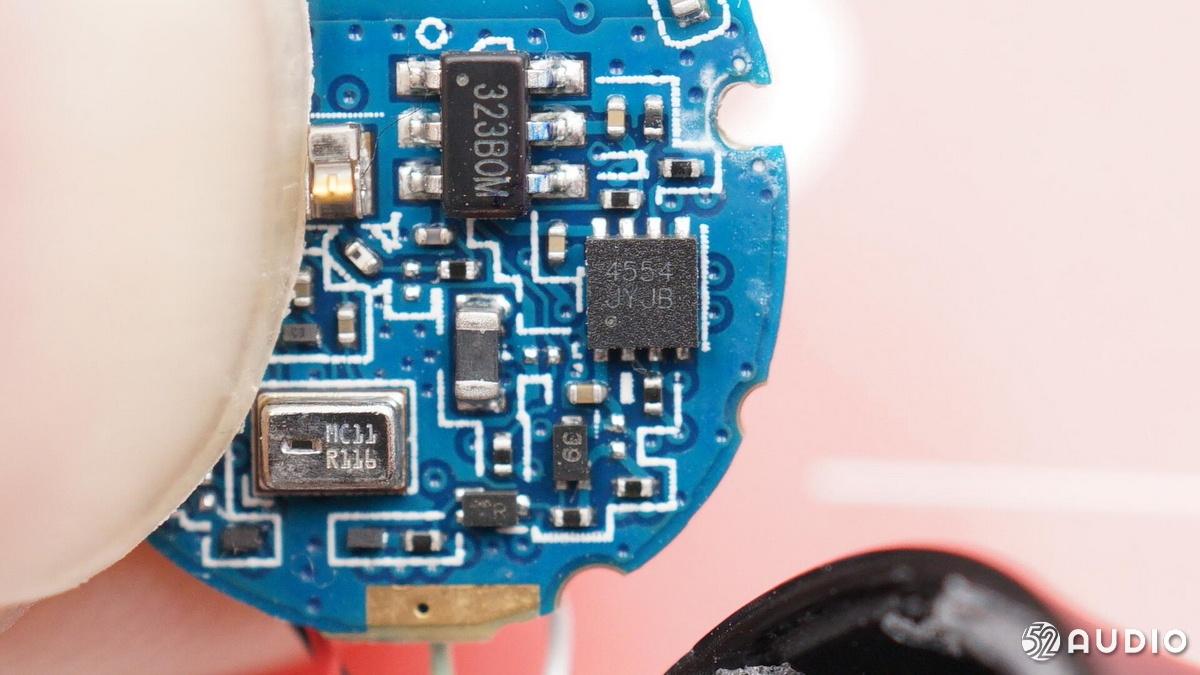

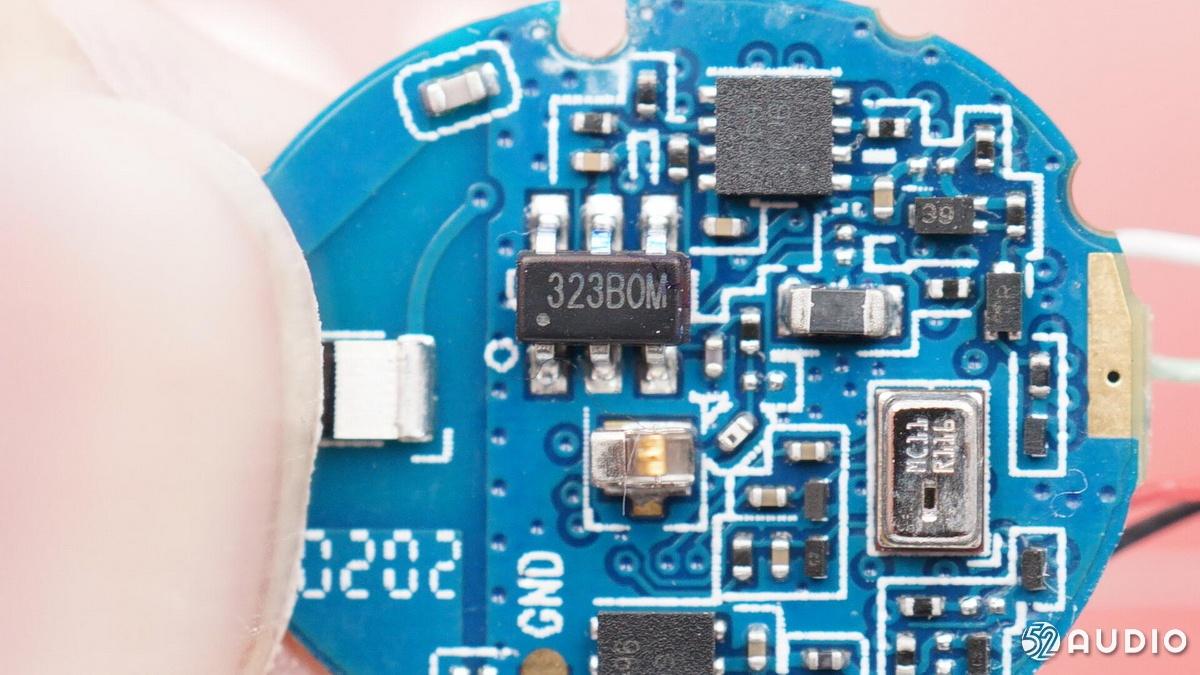

丝印323BOM的触控感应IC。
赛芯微 XB6069I 锂电池保护IC，用于耳机内部锂电池过充过放保护。

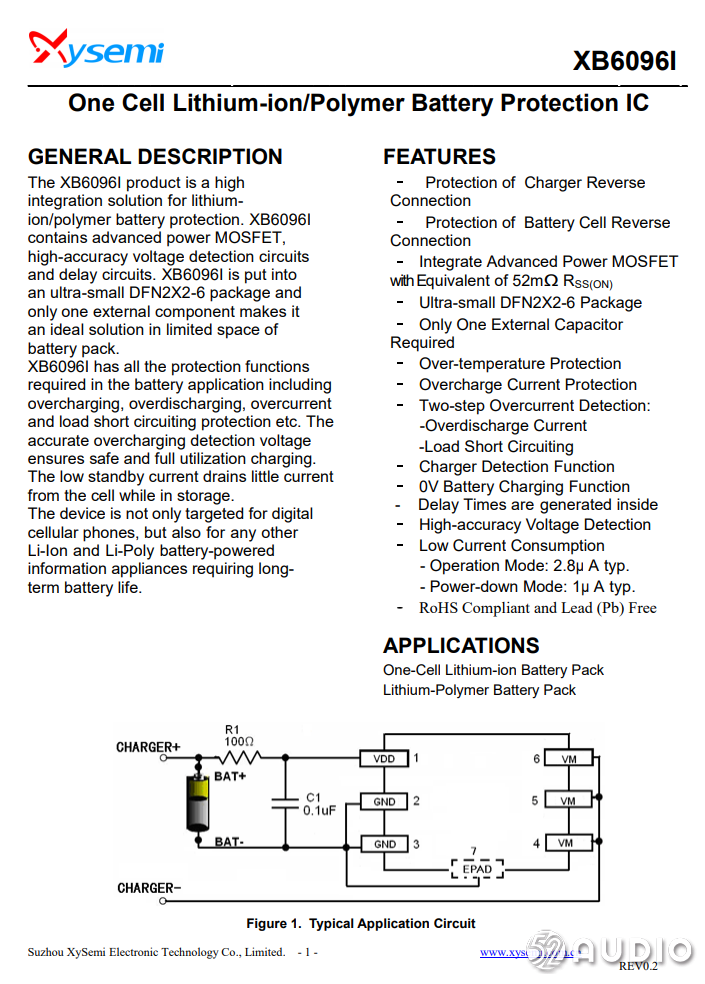

赛芯微 XB6069I 详细资料。

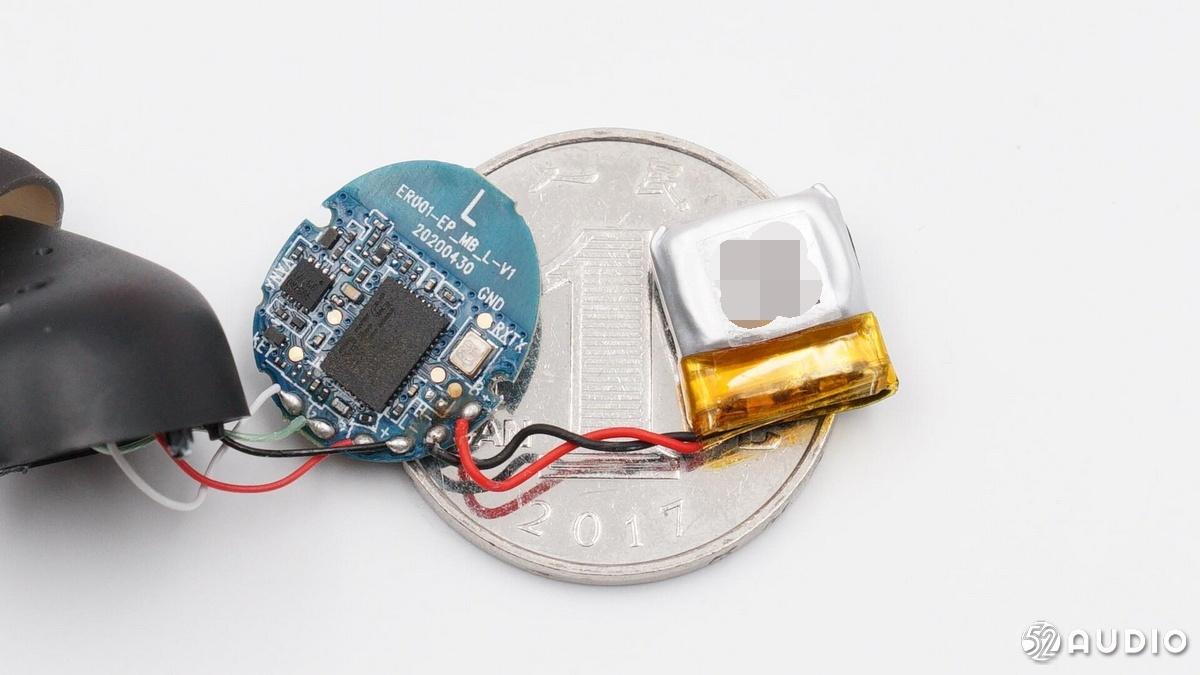

耳机主板和电池与一元硬币的尺寸对比。

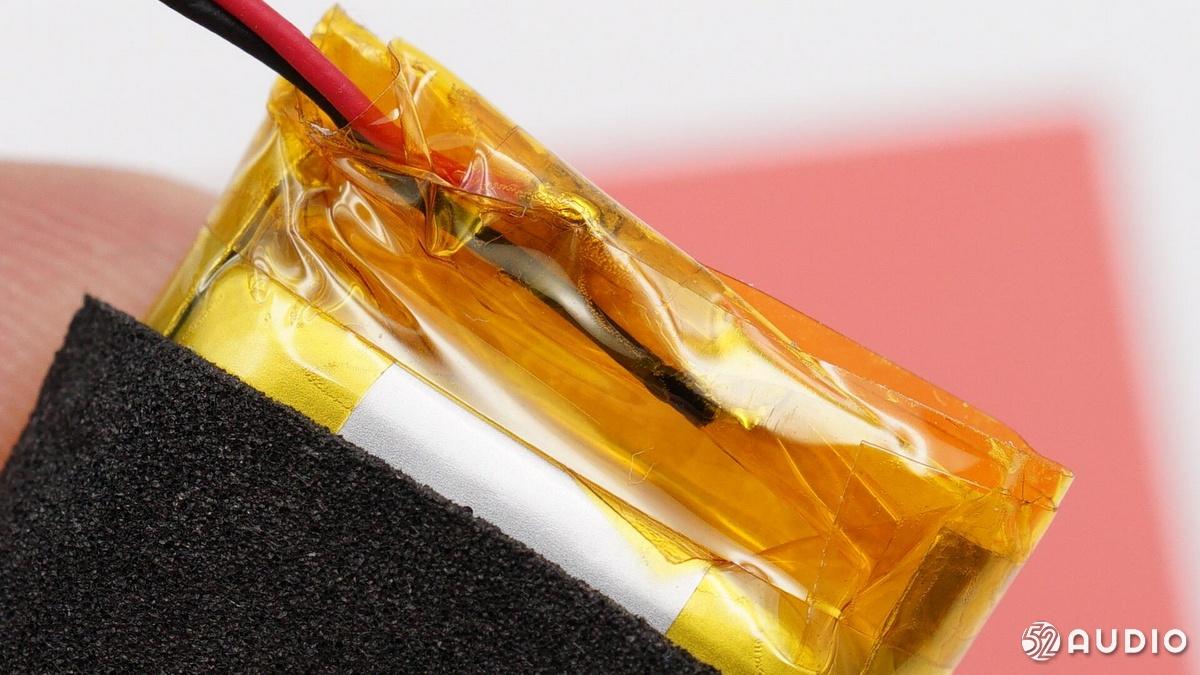

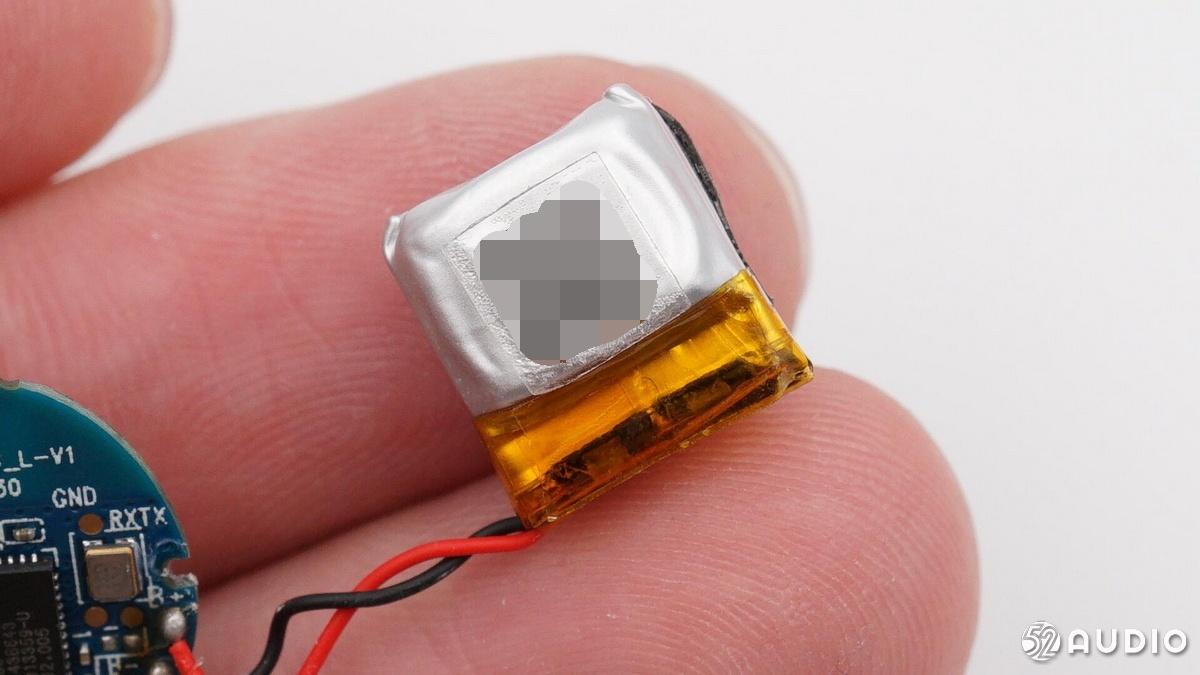

耳机采用的软包电池来自新余赣锋，型号GF541112，额定电压3.7V，容量0.148Wh。

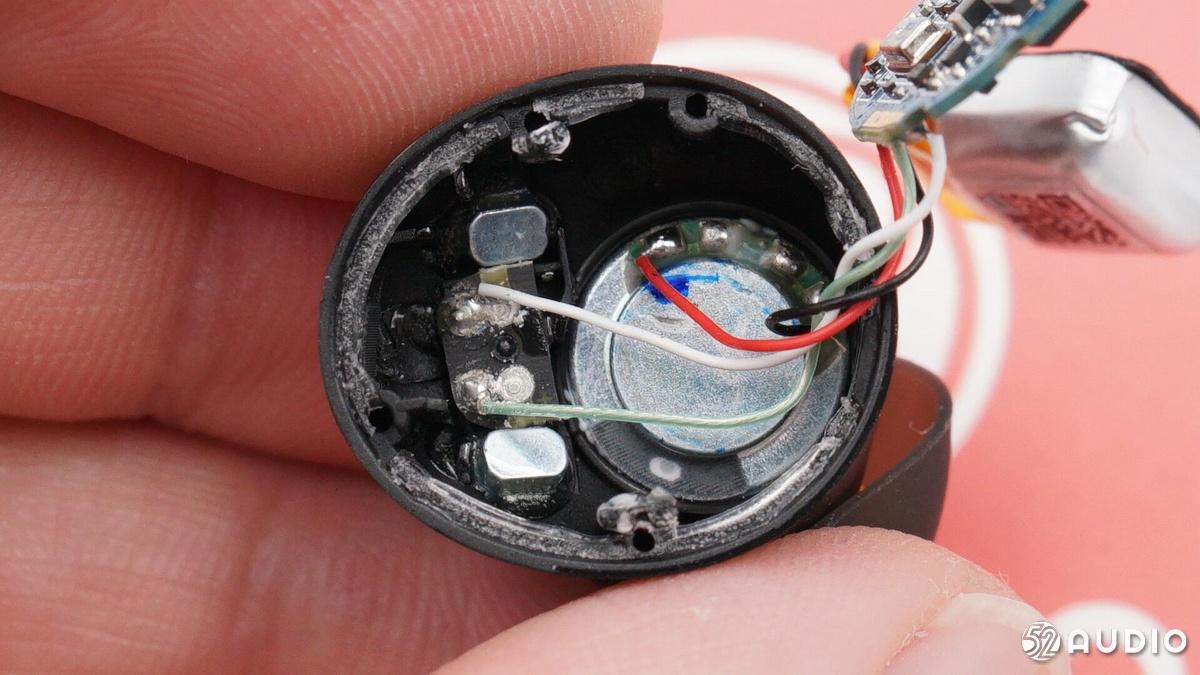

最后来看一下音腔内的布局，左侧有两个吸附充电盒的磁铁，磁铁中间是充电触点所在的小板，右侧是扬声器单元，两者均通过导线与主板相连。
扬声器尺寸10mm，与官方宣传一致。

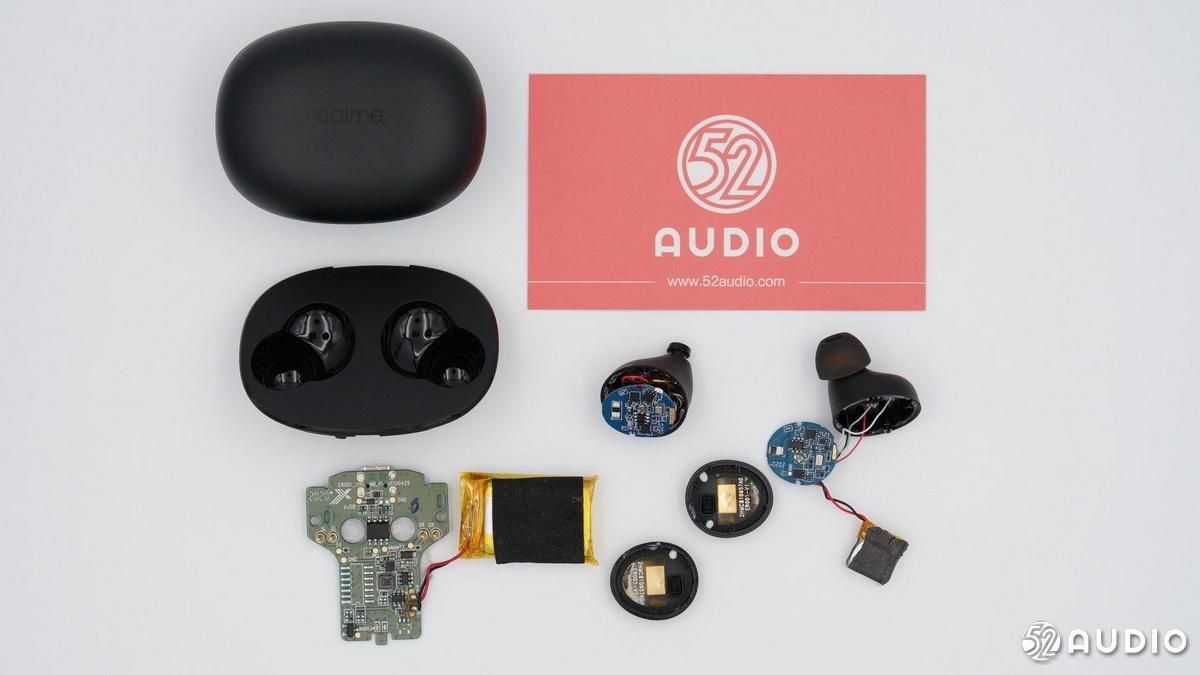

拆解全家福。
我爱音频网总结
真我 Buds Q是realme推出的第二款真无线耳机，产品设计有了自己的风格，耳机和充电盒都以鹅卵石的圆润和触感为设计灵感，用realme官网宣传的话来说就是“没有一条直线”。不过耳机整体的色彩略微有些单一，跟品牌标志性的比较跳跃的黄色有一些反差，但整体的设计还是非常简约的。内部电路方面，真我Buds Q采用Micro-USB接口输入电源，内有微源LP28055支持过压保护的充电IC，负责为电池充电；充电盒采用众旺德新能源的软包电池，容量400mAh；电池输出由一颗升压IC负责，为耳机充电。真我 Buds Q耳机采用的“R1Q”芯片实为风洞 WT230，支持蓝牙5.0，支持AAC编码，内置DBB动态低音增强方案增强听感，扬声器尺寸10mm与宣传一致；耳机内的软包电池来自新余赣锋，容量0.148Wh约40mAh；耳机支持触控，主板上有一颗触控IC；还有瀚昕微HP4554充电IC和赛芯微XB6069I锂保IC，防护十分到位。综合来看，真我 Buds Q 真无线蓝牙耳机整体设计比较有特色，内部电路的安全保护出色，在软件上可以接入realme Link生态链，是realme手机用户的好选择。
