导语： 在高度依赖设备连续运行的现代工业体系中，一次非计划的停机可能直接导致数十万甚至上百万元的经济损失-5。而高频噪声干扰PLC控制系统、谐波电流加速电机绝缘老化、瞬态过电压击穿敏感电子元件——这些看不见的“电源病毒”往往是工业设备停机的隐形杀手-5。作为电源系统的“免疫器官”，电源滤波器通过电感-电容能量场精准拦截特定频段的干扰信号，是保障工厂生产线稳定运行的核心元器件-5。滤波器一旦失效，就会像门卫失守，任由电网中的高频干扰、谐波电流和瞬态浪涌长驱直入，轻则引发设备误动作，重则直接烧毁控制板-5-27。本文将从新手到专业的分层视角，系统讲解测量电源滤波器好坏的实操方法，涵盖工业场景适配的检测流程、工具选型、判断标准和避坑指南，帮助设备维修人员、质检从业者和电子爱好者快速掌握电源滤波器检测方法，精准排查设备故障。

一、工业电源滤波器检测前置准备（适配工厂场景，新手必备）

1. 工业电源滤波器检测核心工具介绍

（1）基础款工具（新手必备，适配工业现场快速初筛）

工业现场的电源滤波器检测，新手从最简单的工具开始即可完成基础判断：

• 数字万用表（含电阻档、电容档） ：入门级选择福禄克15B+、优利德UT61E等型号，电阻档量程需覆盖200Ω至200kΩ，电容档需支持pF至μF级的测量能力。这是测量滤波器内部电容充放电、电感导通性的核心工具，工业现场维修人员人手必备。

• 绝缘螺丝刀和防静电手环：断开电源后对滤波器内部电容进行放电时使用，确保操作安全。

• 强光手电筒：用于目视检查滤波器外壳是否有鼓包、烧焦痕迹等明显损坏迹象。

（2）专业级工具（适配工厂批量检测、高精度质检场景）

对于工厂质检工程师和资深维修师，以下专业仪器是精准判断滤波器性能的关键：

• LCR电桥（数字电桥） ：可精确测量电感量（μH/mH）、电容量（pF/μF）、等效串联电阻（ESR）及品质因数（Q值），是验证滤波器核心元件是否达标的黄金工具。工厂来料检测环节必配。

• 示波器（带FFT频谱分析功能） ：用于观察滤波器输入/输出端的电压波形质量。选择带宽≥100MHz的型号（如普源精教DS1000Z系列、鼎阳SDS1000X系列），搭配高压差分探头测量AC220V端，用无源探头测量低压端。同时备好接地弹簧替换标准探头地线，避免地线寄生电感干扰高频测量结果-32。

• 频谱分析仪或EMI预测试系统：用于精确测量滤波器对特定频段干扰的抑制能力。对于大批量检测场景，一站式EMI诊断测试系统可实现噪声源定位、传播路径诊断和滤波器件测量，从测量到品质管控一站式完成-53。

• 人工电源网络（LISN/AMN） ：用于传导骚扰测试中隔离电网干扰，测量设备在典型工作状态下产生的传导噪声-。这是EMC实验室和工厂专业质检的标准配置。

2. 工业电源滤波器检测安全注意事项（重中之重）

电源滤波器直接连接交流电网或工业电源，检测时存在触电和设备损坏风险，务必严格遵守以下安全规范：

1. 断电并确认无电压后再操作：断开设备总电源后，用万用表交流电压档测量滤波器输入端子（L-N之间、L/N对PE之间），确认电压归零后方可进行后续操作。对于大容量滤波电容，断电后仍需等待1-2分钟或人为短接放电，否则残留电荷可能造成电击。

2. 防止短路与弧光事故：工业场景中滤波器的输入/输出端子间距较小，用万用表笔测量时需格外小心，避免表笔滑脱造成L与N或L与PE之间短路。高能量短路会产生弧光，灼伤操作人员并损坏设备。

3. 佩戴绝缘防护装备：在工厂配电柜或生产线控制箱内检测时，建议佩戴绝缘手套，站在绝缘垫上进行操作。检测带电部分时保持单手操作原则，另一手远离设备金属外壳。

4. 严禁带电插拔滤波器：带电插拔滤波器会使内部电容瞬间放电，产生的大电流尖峰可能击穿开关触点或损坏连接器，也可能对操作人员造成电弧伤害。

5. 工业环境防护：车间内强电磁环境易干扰检测信号，测试时需将设备柜体与动力电缆、控制电缆分层布置，控制回路采用屏蔽线并单端接地，降低信号耦合干扰-。

3. 电源滤波器基础认知（适配工业场景精准检测）

电源滤波器的核心原理基于阻抗适配网络理论：输入端与电源侧、输出端与负载侧的阻抗差异越大，对电磁干扰的衰减效果越显著-3。工业电源滤波器通常采用LC低通结构，主要由以下三类元件构成：

• 共模扼流圈（共模电感） ：将火线（L）与零线（N）同向绕制在铁氧体磁芯上。对共模干扰电流（L和N同时流向地的干扰）呈现高阻抗，有效阻挡来自电网的外部干扰和来自设备内部向外辐射的干扰-3。

• X电容：跨接在火线与零线之间，用于抑制差模干扰（存在于火线与零线之间的干扰）。

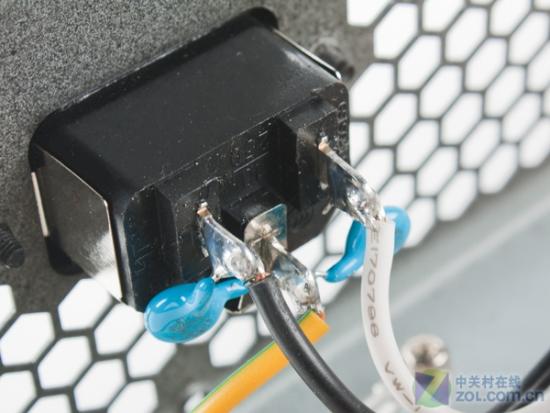

• Y电容：跨接在火线/零线与地线（PE）之间，为共模干扰提供低阻抗泄放通路。

在工业现场进行滤波器检测时，需要重点关注的行业参数包括：额定电压（如AC220V/380V）、额定电流（根据负载功率匹配）、插入损耗（滤波器对特定频段干扰的衰减能力，单位dB）、以及安规认证（如CQC、UL、VDE等）。新国标GB 4824-2025（2026年3月1日实施）对工业、科学和医疗设备的射频骚扰特性提出了更严格的限值和测量要求，检测时必须参照最新标准执行-。

二、电源滤波器核心检测方法（分层实操，新手到专业全覆盖）

1. 电源滤波器基础检测法（工业现场快速初筛，无需拆焊）

在工厂流水线或设备维护现场，很多情况下不需要拆下滤波器就能做出初步判断。以下三种快速初筛方法，新手电工5分钟即可上手：

第一步：外观检查——3秒锁定明显故障

关闭设备电源后，直接目视检查滤波器外壳：

• 观察外壳是否有鼓包、裂纹、烧焦变色等异常。工业环境中的滤波电容鼓包是最常见的失效模式之一——电容内部电解液干涸或受热膨胀后，外壳顶部会明显隆起-27。

• 查看接线端子是否有烧灼痕迹或螺丝松动。接线端子发黑通常意味着大电流通过导致接触不良。

• 闻气味：若有刺鼻的烧焦气味，说明内部元件（通常是电感线圈）已发生过热损坏。

第二步：简易导通测试——万用表快速筛查

将万用表调至电阻档（200Ω量程），在断电状态下分别测量：

• L-N之间：正常应为开路或呈现较大电阻（数百kΩ以上）。若读数为0Ω或极低阻值，说明X电容已击穿短路。

• L/N对PE之间：正常应为高阻（MΩ级别）。若读数很小或直接短路，说明Y电容已击穿——这是严重的安规故障，可能导致设备外壳带电。

• 共模电感线圈：测量两组线圈的导通性。正常时应各有一条低阻通路（通常几Ω至几十Ω），若某组不通（显示无穷大），说明电感线圈已开路-27。

第三步：通电电压测试（仅限有电气安全经验者操作）

在确认滤波器外壳完好、无短路迹象后，可带电测试：

• 接通电源，用万用表交流电压档测量滤波器输入端的电压（正常应为AC220V或AC380V ±10%）。

• 测量输出端电压。正常情况下输出电压应与输入电压基本一致（滤波器只滤除干扰，不改变工频电压）。若输出电压明显偏低（如低于额定值的10%以上）或波动剧烈，说明滤波效果严重下降-27。

工业现场实用技巧：对于装在控制柜内的滤波器，可以手摸外壳感受温度。正常工作时滤波器微温；若明显发烫（手摸无法停留），说明内部元件已过载或短路，必须立即更换。

2. 万用表检测电源滤波器方法（工业新手重点掌握）

万用表是工业现场检测电源滤波器的核心工具，以下将滤波器的核心元件（X电容、Y电容、共模电感）逐一拆解，详细讲解操作步骤和判断标准。

（1）X电容检测方法

X电容跨接在L和N之间，作用是抑制差模干扰。

• 操作步骤：断电后对电容两引脚进行短路放电。将万用表调至电阻档（2MΩ或更高量程），红黑表笔分别接触电容两引脚。

• 正常表现：万用表读数应从较小值逐渐增大，最终趋于稳定在较高阻值（数MΩ甚至无穷大）。这是因为万用表内部电池对电容进行充电，充电完成后电流趋于零。

• 损坏判断：

  • 读数始终为0Ω或极小值 → X电容已击穿短路（必须更换）

  • 读数始终为无穷大（无变化） → X电容已开路失效

  • 读数稳定在某中间值（如几百kΩ不再上升） → 漏电，不建议继续使用

  • 耐压较高的电容用万用表低电压测量时可能表现正常，但加上高压后仍可能漏电或击穿，有条件应使用专业电容表复核-42。

（2）Y电容检测方法

Y电容跨接在L/N与PE之间，作用是泄放共模干扰。

• 操作步骤：将万用表调至电阻档（2MΩ量程），分别测量L-PE和N-PE之间的阻值。

• 正常表现：由于Y电容容量通常较小（pF至nF级），万用表读数应迅速稳定在数MΩ以上。

• 损坏判断：

  • 读数极小（接近0Ω） → Y电容击穿短路，这是安规红线，必须立即更换

  • 读数远低于标称绝缘阻值 → Y电容漏电，有触电风险

  • 实际测量中，用电容表测量Y电容容量，偏差应在±20%以内-27

工业安全提醒：Y电容短路会导致设备外壳带电，在潮湿工业环境中可能引发电击事故。一旦发现Y电容异常，需同时检查接地线的完整性。

（3）共模电感检测方法

共模扼流圈是滤波器的核心元件，由两组匝数相同的线圈绕制在同一磁芯上。

• 操作步骤：将万用表调至电阻档（200Ω量程），分别测量L进线端与L出线端之间的阻值，以及N进线端与N出线端之间的阻值。

• 正常表现：两路阻值应基本相等（误差小于10%），通常在几Ω至几十Ω之间-27。

• 损坏判断：

  • 某一路阻值为无穷大 → 线圈开路，滤波器无法正常工作

  • 两路阻值差异超过20% → 线圈匝数不一致或存在匝间短路

  • 某一路阻值接近0Ω → 可能存在匝间严重短路（需用LCR电桥进一步确认）

3. 工业专业仪器检测电源滤波器方法（进阶精准检测）

对于工厂质检部门或专业维修站，使用专业仪器可以获得更精准的判断结果，适用于批量检测、来料检验和高精度排障场景。

（1）LCR电桥检测电感与电容参数

LCR电桥可以精确测量滤波器中电感线圈的电感量（μH/mH）、电容量（pF/μF）以及等效串联电阻（ESR）。

• 操作步骤：

  • 电感测量：将待测电感引脚接入电桥测试夹具，选择适当的测试频率（通常1kHz或10kHz）。共模电感的标称值通常在几mH至几十mH之间，实际测量值与标称值偏差应在±20%以内。

  • 电容测量：选择电容测量模式，测试频率1kHz。X电容通常为0.1μF至数μF，Y电容为nF级别。实际容量与标称值的偏差应≤±20%-27。

• 异常判断：

  • 电感量大幅偏离标称值（偏差>30%）→ 磁芯磁导率变化或线圈匝间短路

  • 电容容量明显偏低（低于标称值50%）→ 介质老化失效

  • ESR异常升高（对于电解电容，ESR超过标称值2倍以上）→ 电容即将失效

批量检测技巧：在工厂来料检验环节，可设置LCR电桥的PASS/FAIL判定阈值，对每批次滤波器进行抽检或全检，建立入库检测台账。

（2）示波器检测滤波器输出波形质量

示波器可以直接观察滤波器对电源纹波和噪声的抑制效果，是判断滤波器“是否有效工作”的最直观方法。

• 操作步骤：

  • 将示波器耦合方式设置为交流耦合，滤除直流分量仅显示纹波-32

  • 带宽限制设置为20MHz（适用于大多数工业开关电源），可有效滤除超出分析范围的高频噪声-32

  • 使用接地弹簧替换标准探头地线，避免地线寄生电感引入测量噪声-32

  • 用高压差分探头测量滤波器输入端波形，用无源探头测量输出端波形，对比两者差异

• 判断标准：

  • 正常滤波器：输出端纹波峰值（VPP）应显著低于输入端，波形平稳无明显毛刺

  • 滤波效果差：输出端波形中仍有明显的高频尖峰或周期性波动

  • 失效滤波器：输出端波形与输入端几乎无差异，说明滤波功能完全丧失

（3）频谱分析仪检测插入损耗（专业质检必做）

插入损耗是衡量滤波器性能的核心指标，指滤波器对特定频段干扰的衰减能力，单位dB。使用频谱分析仪配合信号发生器可以精确测量。

• 操作步骤：将信号发生器连接到滤波器输入端，频谱分析仪连接到输出端，扫频测量9kHz至30MHz频段的信号衰减量（传导骚扰测试标准频段）-11。

• 判断标准：

  • 工业级电源滤波器在150kHz至30MHz频段通常要求插入损耗≥40dB

  • 若某频段插入损耗明显低于规格书值，说明该频段滤波效果不足

  • 出现异常谐振峰（某频点插入损耗突变至负值），说明LC网络参数异常或元件老化

一站式EMI诊断测试系统可实现噪声源定位和滤波器性能的全面评估，将传导骚扰测试、辐射骚扰测试、插入损耗测试和滤波器仿真功能融为一体-53。这类系统在工厂研发和品质管控环节正逐步成为标配。

三、电源滤波器检测补充模块

1. 工业电源滤波器不同类型检测重点

工业场景下，电源滤波器根据应用环境和结构差异，检测重点各不相同：

对于三相工业设备，需特别关注滤波器三个相位的电感对称性——若某一路电感量显著偏离其他两路，会破坏三相平衡，引发更大的谐波问题。

2. 工业电源滤波器检测常见误区（避坑指南）

结合工业现场的常见问题，以下5个高频检测误区需要特别留意：

误区1：认为外观完好就代表滤波器正常
事实：很多滤波器故障是“隐性”的——电容容量衰减、电感磁芯磁导率下降、X/Y电容漏电等，外观完全看不出异常。必须用仪器实测电气参数才能准确判断。

误区2：用万用表测量高耐压电容时误判为正常
事实：万用表内部电池电压通常只有3-9V，而工业滤波器中的X电容耐压可达275V AC。低电压下测得的电容“正常”，加上高压后可能立即击穿漏电-42。怀疑高压电容问题，应用耐压测试仪或电容表复核。

误区3：测量时忽略放电步骤直接操作
事实：大容量滤波电容断电后仍储存电荷，直接测量可能损坏万用表或造成电击。测量电容前务必先短接放电。

误区4：将“输入端没电压”直接归因于滤波器故障
事实：滤波器输入端无电压可能是上游开关跳闸、保险熔断或供电线断裂，应先排查供电链路。

误区5：忽略工业环境温度对检测结果的影响
事实：在高温车间（如40℃以上）检测时，电容的等效串联电阻会显著升高，测得的参数可能低于常温标称值。应在设备正常工况温度下检测，或参考器件数据手册中的温度补偿曲线。

3. 工业电源滤波器失效典型案例（实操参考）

案例一：制造企业电源模块反复烧毁——电容精度偏差引发连锁失效

某智能制造企业的新型产线连续发生DC/DC电源模块烧毁事故。技术团队排查供电线路、散热和电磁干扰后均未发现问题，但发现所有故障模块的输入滤波电路均存在异常温升-25。

用LCR电桥对故障电容进行容值分布测试后发现：标称精度±20%的电容实际偏差达+28%，批次间离散度超过工艺标准3倍-25。这种偏差导致LC滤波网络谐振点偏移，在特定工况下形成持续谐波震荡。异常震荡电流增加电容ESR损耗，热累积加速电解液干涸，最终引发电容开路失效。

启示：滤波器检测不仅要看“能不能用”，还要看“参数是否在规格范围内”。工业场景建议建立元器件入库检测机制，增加动态参数测试项目-25。

案例二：塑壳开关电源谐波超标——整流滤波设计缺陷

某180W塑壳开关电源在谐波测试中出现11次、15次、17次谐波集体超标。分析发现，电源采用传统桥式整流+大电容滤波电路，使AC输入电流产生严重的波形畸变，向电网注入大量高次谐波，功率因数仅0.6左右-23。

1μF滤波电容在特定频段充当了“谐波扩音器”，导致中性线过载和电费暴增。解决方案是引入有源PFC电路，将功率因数提升至0.99以上，谐波电流降至极低水平-23。

启示：部分滤波器“失效”不是元件损坏，而是设计方案与工况不匹配。选择滤波器前需评估负载特性和电网质量，必要时升级为带PFC功能的滤波方案。

案例三：堵煤开关频繁误报——安规电容失效导致电磁干扰失控

某工厂的射频导纳堵煤开关因电源滤波故障，每天重启5-6次，误报率升至15%以上-27。经检查，滤波电路中的X电容已鼓包失效，共模电感线圈开路，导致开关供电电压在DC22V-26V之间剧烈跳变，无法控制电网引入的电磁干扰-27。在变频器、高压电机等强干扰源密集的工业环境中，失效滤波器完全失去了电磁屏障作用。维修团队更换同规格X电容和共模电感后，开关恢复正常。

启示：在电磁环境复杂的工业产线（变频器、电机密集），滤波器是保障控制设备正常工作的最后防线。一旦滤波器失效，整个系统的抗干扰能力将断崖式下降。

四、电源滤波器检测核心与行业延伸

1. 电源滤波器检测核心（工业场景高效排查策略）

基于上述内容，以下是一套适用于工业场景的分级检测流程：

第一级（5分钟快速初筛） ：外观检查→万用表测L-N/L-PE/N-PE绝缘电阻→线圈导通性测试→通电电压测试。适用于设备故障现场的初步判断。

第二级（30分钟精准诊断） ：万用表深入检测X/Y电容和共模电感→LCR电桥复核关键参数→电容表测量容量。适用于工厂维修站和专业质检场景。

第三级（专业实验室级检测） ：示波器对比输入/输出波形质量→频谱分析仪测量插入损耗→传导骚扰测试验证合规性。适用于研发验证、批量来料检验和EMC认证前预测试。

无论哪一级检测，核心思路是：先安全后检测、先简单后复杂、先定性后定量。从外观入手，用万用表快速筛查明显故障，怀疑“隐性”问题时再上专业仪器深度检测。

2. 电源滤波器检测价值延伸（工业维护与采购建议）

日常维护技巧：

• 定期（建议每季度）在断电状态下用万用表测量滤波器的L-N绝缘电阻和线圈导通性，建立设备健康档案

• 工业环境粉尘大，定期清理滤波器外壳和散热孔，避免粉尘堆积影响散热

• 关注滤波器外壳温度——异常发热是内部过载或短路的早期信号

采购与校准建议：

• 选择滤波器的额定电流应按负载最大电流的1.5倍选型，为短时过载留有余量

• 优先选择通过CQC、UL等安规认证的产品，确保符合GB 4824-2025等最新标准要求-

• 对关键设备的滤波器建立年度校准和性能复测机制，电容参数会随时间漂移，定期检测可提前预警
