一、核心写作目标

本文旨在为电子维修人员、企业质检从业者和电子爱好者提供一套系统、易上手、贴合行业实际的稳压二极管检测实操指南。稳压二极管在电源电路、工业控制设备、汽车电子等场景中扮演着至关重要的角色——它利用PN结反向击穿特性，在一定电流范围内保持两端电压稳定，为后端敏感元件提供稳定供电或过压保护-1。无论是开关电源维修中排查稳压管短路故障，还是精密仪器仪表中验证基准电压精度，掌握「测量稳压二极管好坏」的方法都是行业必备技能。

本文将立足实际应用场景，从基础到进阶分层详解稳压二极管检测方法，帮助不同基础的读者快速掌握检测技巧，独立完成元器件好坏判断，同时规避检测过程中的安全风险和常见误区。

二、前置准备

（一）稳压二极管检测核心工具介绍

基础款（新手入门必备） ：适配电子爱好者、入门维修学徒场景。核心工具为数字万用表——需具备二极管测试档位（显示正向压降约0.5V-0.7V）和直流电压档位。注意指针式万用表R×1kΩ档也可用于基础判断，但万用表内部电池电压不能大于被测稳压管的稳压值，否则可能损坏器件-20。

专业款（批量/高精度检测） ：适配工厂质检工程师、专业维修技师场景。核心设备包括：①可调直流电源（输出电压需覆盖被测管稳压值范围）与限流电阻（约1kΩ），用于精确测量稳压值-22；②晶体管特性图示仪，可直接观察稳压管的稳压特性曲线，适用于批量检测和器件配对-30；③半导体参数分析仪（如Keysight B1505A），用于精确测量动态阻抗、漏电流等专业参数-12。

（二）稳压二极管检测安全注意事项

核心注意事项（重中之重） ：

1. 断电操作规范：在测量任何稳压二极管前，必须确保电路已完全断电，避免带电测量导致短路或对万用表造成损坏-22。电源电路中的高压电容需先放电后再操作。

2. 脱离电路检测：若稳压二极管安装在电路板上，建议将其拆下或至少将一端焊下来，避免电路中其他元件（如并联电阻、电容）干扰测量结果-22。

3. 限流保护：进行反向稳压测试时，必须串联限流电阻限制电流，防止过大电流烧毁稳压二极管-22。

4. 静电防护：稳压二极管对静电敏感，操作时应佩戴防静电手环或采取其他ESD防护措施，避免静电冲击损伤PN结-39。

5. 极性确认：稳压二极管有正负之分，错误的极性连接会导致元器件无法正常工作或损坏，检测前应使用万用表确认正负极-。

（三）稳压二极管基础认知（适配精准检测）

稳压二极管又称齐纳二极管，其核心参数包括：①稳定电压Vz——通过额定电流时两端产生的稳定电压值，典型范围2.4V-200V，偏差通常不超过±5%-12；②动态阻抗Zzt——电流变化时电压波动的程度，通常要求＜50Ω-12；③最大功率Pzm——器件可承受的最大功耗，常见规格有1W、5W等-1。

了解这些参数是正确检测稳压二极管的基础。例如，测量稳压值前需确认电源电压能够超过被测管稳压值，同时选择合适量程的万用表档位。

三、核心检测方法

（一）稳压二极管基础检测法（新手快速初筛）

无需复杂工具，侧重快速判断器件是否明显损坏。操作步骤：

1. 将万用表调至二极管测试档位（若无二极管档，可使用R×1kΩ电阻档替代）。

2. 红表笔接稳压二极管正极（阳极），黑表笔接负极（阴极），测量正向特性。

3. 交换表笔测量反向特性。

行业适配判断标准：

• 正常：正向导通时万用表显示0.5V-0.7V左右压降（硅管典型值），反向截止时显示“OL”或无穷大-22。

• 开路损坏：正反向电阻均很大（显示“OL”），说明内部PN结已熔断，稳压功能完全丧失-22。

• 短路损坏：正反向显示接近0V或很低电压，说明已击穿短路，不可使用-22。

• 失效退化：正反向电阻值比较接近，说明已失去单向导电特性-20。

场景适配注意要点：工业设备中稳压二极管若出现开路，输出电压可能随输入波动，导致后级电路功能异常-40；若在电源保护电路中出现短路，则负载直接暴露于过压风险中。

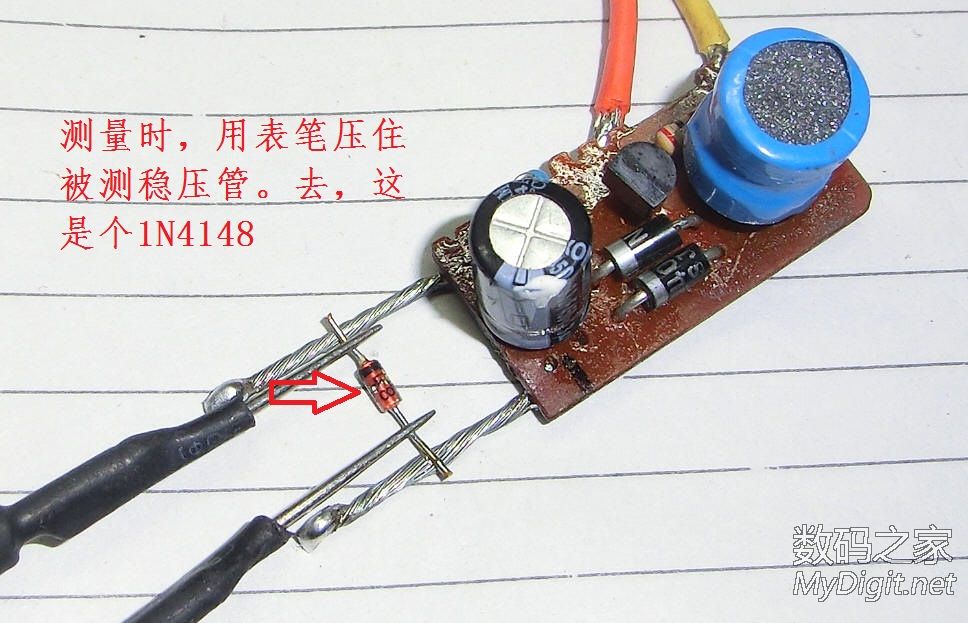

（二）万用表检测稳压二极管方法（新手重点掌握）

万用表是检测稳压二极管最通用的仪器，本节分三个模块详解。

模块一：正向导通测试（判断单向导电性）

操作步骤：

1. 万用表调至二极管档位。

2. 红表笔接稳压二极管正极，黑表笔接负极。

3. 读取显示的电压值。

判断标准：正常稳压二极管正向压降约为0.5V-0.7V。若显示“OL”或超量程，说明开路损坏；若显示接近0V，说明已短路-22。

模块二：反向截止测试（判断反向阻断能力）

操作步骤：

1. 万用表红表笔接负极，黑表笔接正极（反向连接）。

2. 读取显示值。

判断标准：正常稳压二极管在反向偏置时应显示“OL”或无穷大，表示处于反向截止状态。若显示低电压或零，说明存在漏电或已经反向击穿损坏-22。

模块三：稳压值测量（核心功能验证）

普通万用表无法直接完成稳压值测量，需配合直流电源和限流电阻。操作步骤：

1. 准备可调直流电源（0-30V或更高）和一个1kΩ左右的限流电阻-22。

2. 将限流电阻串联到电源正极，再连接稳压二极管负极（阴极）；电源负极接稳压二极管正极（阳极），形成反向偏置电路-22。

3. 调节电源电压从0V逐步升高，同时用万用表直流电压档测量二极管两端电压。

4. 当电压升高到稳压二极管的击穿电压时，电压将保持恒定，此时的读数即为稳压值-22。

判断标准：若在预期稳压值附近电压保持稳定，说明稳压功能正常；若测得的数值远低于预期或接近0V，说明短路损坏；若电压一直随电源升高而不稳定，说明开路或稳压功能失效-22。

行业实用技巧：对于稳压值高于15V的稳压管，万用表R×10kΩ档（内部使用9V或更高电压电池）可尝试直接测量，方法是红表笔接正极、黑表笔接负极，待指针稳定后从直流10V电压刻度读出数据后换算-25。

（三）晶体管特性图示仪检测稳压二极管方法（进阶精准检测）

适配工厂流水线批量检测、专业质检实验室和高精度配对场景。晶体管特性图示仪是一种专用示波器，能直接观察稳压管的稳压或齐纳特性曲线，测量击穿电压、动态阻抗等参数-30。

操作流程：

1. 将稳压二极管按照极性接入图示仪的测试插座（通常阴极接C/E端，阳极接E/C端）。

2. 设置X轴为集电极电压扫描（VC），Y轴为集电极电流（IC）。

3. 选择合适的电压范围和电流量程，启动扫描。

4. 观察屏幕上显示的伏安特性曲线。

行业核心判断指标：

• 合格标准：曲线在反向击穿后呈现平坦的稳压平台，说明稳压性能良好。

• 不合格表现：曲线无法形成平坦平台（稳压功能差）、平台位置偏离标称稳压值（参数超差）、曲线异常扭曲（器件损坏）-31。

行业在线检测技巧：部分高端图示仪支持在线测试模式，无需将稳压二极管从电路板上拆下即可完成批量筛查，大幅提升流水线检测效率-31。

四、补充模块

（一）不同类型稳压二极管的检测重点

1. 低压齐纳型稳压二极管（稳压值＜6V）

检测重点：此类二极管利用齐纳击穿效应，温度系数为负值，检测时需重点关注稳定电压精度和动态阻抗。常见于3.3V、5V逻辑系统的电压基准电路，检测时需确保测试电流与数据手册推荐值匹配-2。

2. 高压雪崩型稳压二极管（稳压值＞6V）

检测重点：利用雪崩击穿效应，温度系数为正值，常用于高压过压保护场景。检测时需重点验证反向击穿电压是否在标称范围内，同时检查功耗裕量是否足够。注意高压稳压管（如1N5388B 180V）需使用高压源配合测试-61。

3. 大功率稳压二极管

检测重点：关注最大功率承受能力和散热状态。检测时不仅要测量稳压值，还需检查封装是否有变色、开裂等热应力痕迹，因为长期过热可能导致热击穿-39。

4. 温度补偿型稳压二极管

检测重点：验证温度系数是否在标称范围内。需在不同温度条件下测量稳压值漂移情况，评估热稳定性-12。

（二）稳压二极管行业检测常见误区（避坑指南）

误区1：未脱离电路直接测量

许多新手在路测量稳压二极管，受电路中并联电阻、电容等元件的干扰，测得结果严重失真。正确做法是将稳压二极管一端焊开或完全拆下测量-22。

误区2：忽略万用表电池电压限制

用指针万用表电阻档测量稳压值时，若万用表内部电池电压低于被测管稳压值，无法使管子进入击穿区，测量结果无意义-20。

误区3：用万用表二极管档直接测稳压值

万用表二极管档输出电压通常仅2-3V，远低于多数稳压二极管的稳压值，根本无法使管子进入反向击穿区，测出的只是正向压降而非稳压值-22。

误区4：忽视温度对检测结果的影响

稳压二极管的稳压值随温度变化而漂移（温度系数约0.05%/℃），在高温或低温环境下测量时需考虑温漂影响，不能直接与室温条件下的标称值对标-12。

误区5：反向测试时未加限流电阻

直接用电源反向加在稳压二极管两端而不串限流电阻，一旦击穿导通，电流可能瞬间极大，导致器件烧毁-22。

（三）稳压二极管失效典型案例（实操参考）

案例一：西门子变频器开关电源稳压二极管短路

故障现象：西门子MM440变频器上电后无显示，开关变压器发出细微“嗒嗒”声，无法维持起振。

检测过程：先测量变压器副边整流二极管和滤波电容均正常，继续检测开关变压器原边回路，发现D208、D209两颗稳压二极管（型号IN5388B）呈现短路状态。

解决方案：更换短路的两颗稳压二极管后，变频器恢复正常工作-61。此案例说明在开关电源维修中，稳压二极管短路是导致电源无法起振的常见原因之一，排查时需重点关注。

案例二：RS485通信口浪涌保护电路稳压二极管失效

故障现象：某客户设计的RS485通信口共模浪涌保护电路中，并联的两颗18V/1W稳压二极管中一颗异常发热并失效。

检测过程：经分析发现两颗器件Vz存在40mV偏差，且未加入限流电阻，导致电流集中在压值最低的那颗器件上，引起过热失效。

解决方案：在每颗稳压二极管前串联4.7Ω电阻帮助电流自动均衡，并联布局优化后温升显著降低，系统恢复稳定-47。此案例说明多颗稳压二极管并联使用时，必须严格匹配选型或加入均流措施。

五、结尾

（一）稳压二极管检测核心（高效排查策略）

本文结合行业场景，提炼三级检测策略：

• 第一级（快速初筛） ：基础导通检测法——用万用表二极管档快速判断极性、正向导通和反向截止特性，识别开路、短路等明显损坏-22。

• 第二级（精准验证） ：直流电源+限流电阻法——配合可调电源精确测量稳压值是否在标称偏差范围内，是验证稳压性能的核心手段-22。

• 第三级（专业品控） ：晶体管特性图示仪法——观察完整伏安特性曲线，适用于批量检测、器件配对和高精度品控场景-30-31。

建议读者根据不同场景选择合适方法：维修现场快速排查用第一级，维修后验证稳压性能用第二级，工厂质检批量检测用第三级。

（二）稳压二极管检测价值延伸（维护与采购建议）

日常维护建议：

• 定期检查电路中稳压二极管的工作温度，异常发热是潜在失效信号。

• 对于长期运行设备，建议每2-3年对关键电路中的稳压管进行一次参数复测。

• 注意散热设计，确保稳压管功耗在额定值之内，PCB设计中预留良好散热铜箔-39。

采购建议：

• 优先选择正规厂牌、通过AEC-Q101或ISO认证的元件-39。

• 如需并联使用，应选用同型号、同批次器件，优选“精密等级”（如±2%以内）的稳压二极管-47。

• 功率裕量建议保留1.5倍以上，避免器件长时间高负载运行-40。

（三）互动交流（分享稳压二极管检测难题）

你在电子维修或设备维护中，是否遇到过稳压二极管相关的疑难故障？例如：

• 开关电源维修中，稳压二极管短路导致无法起振，更换后再次损坏？

• 精密仪表基准电压异常，反复排查才发现是稳压二极管参数漂移？

• 批量质检中稳压值偏差超标，不确定是批次问题还是检测方法问题？

欢迎在评论区分享你在稳压二极管检测中的实战经验和遇到的难题，共同交流探讨。关注本专栏，获取更多电子元器件检测实操干货。

本文基于GB/T 6571-2018半导体稳压二极管测试方法等行业标准编写，内容仅供参考。实际检测请结合具体器件数据手册和现场工况执行。
