新款iPad完全拆解：大量粘合剂造成“修理噩梦”

A10+支持笔的触控主控，没新东西了，而大量粘合剂造成“修理噩梦”。

3 月 27 日的发布会上，苹果发布了第六代 iPad 产品，官方售价从 2588 元起，教育售价 2388 元。这款产品相对于去年的第五代而言有两大升级亮点，首先是升级了全新的 A10 Fusion 处理器，再者是提供 Apple Pencil 支持。那么，这款产品在起始售价比去年还便宜的情况下，是否还有值得关注的改进呢？

4 月 3 日，随着第六代 iPad 陆续到货千家万户，国外知名专注于拆解维修测 iFixit 也对其进行了详尽拆解，很显然这一次拆解没有带来太多让人惊喜的地方，从拆解文来看，基本上也就如下几点：

　　- iPad 6 使用了与 iPad 5 相同的锂电池，电池型号 A1484，容量为 32.9 Wh，电池没有进行焊接，但大量胶水依然使其最难拆解。

　　- Touch ID 芯片还是上一代同款（NXP 8461A1），第一代。

　　- 改用 BCM15900B0 触摸屏控制器。去年 10.5 英寸和 12.9 英寸 iPad Pro 都采用此触控主控，说明 Apple Pencil 的支持离不开这一元件。

　　- 非全贴合屏，唯一的好处在于前玻璃面板和 LCD 都可单独更换，降低成本，毕竟目标使用场景在学校教室，对象是师生，跌落风险更高。

　　- 面板连接线缆与上一代有所不同，可能也是为 Apple Pencil 的支持而改进。

　　- 内部组件大量胶水粘接，维修依然困难重重，简直是“修理噩梦”，所以可修复性评分依然是 2 分不变。

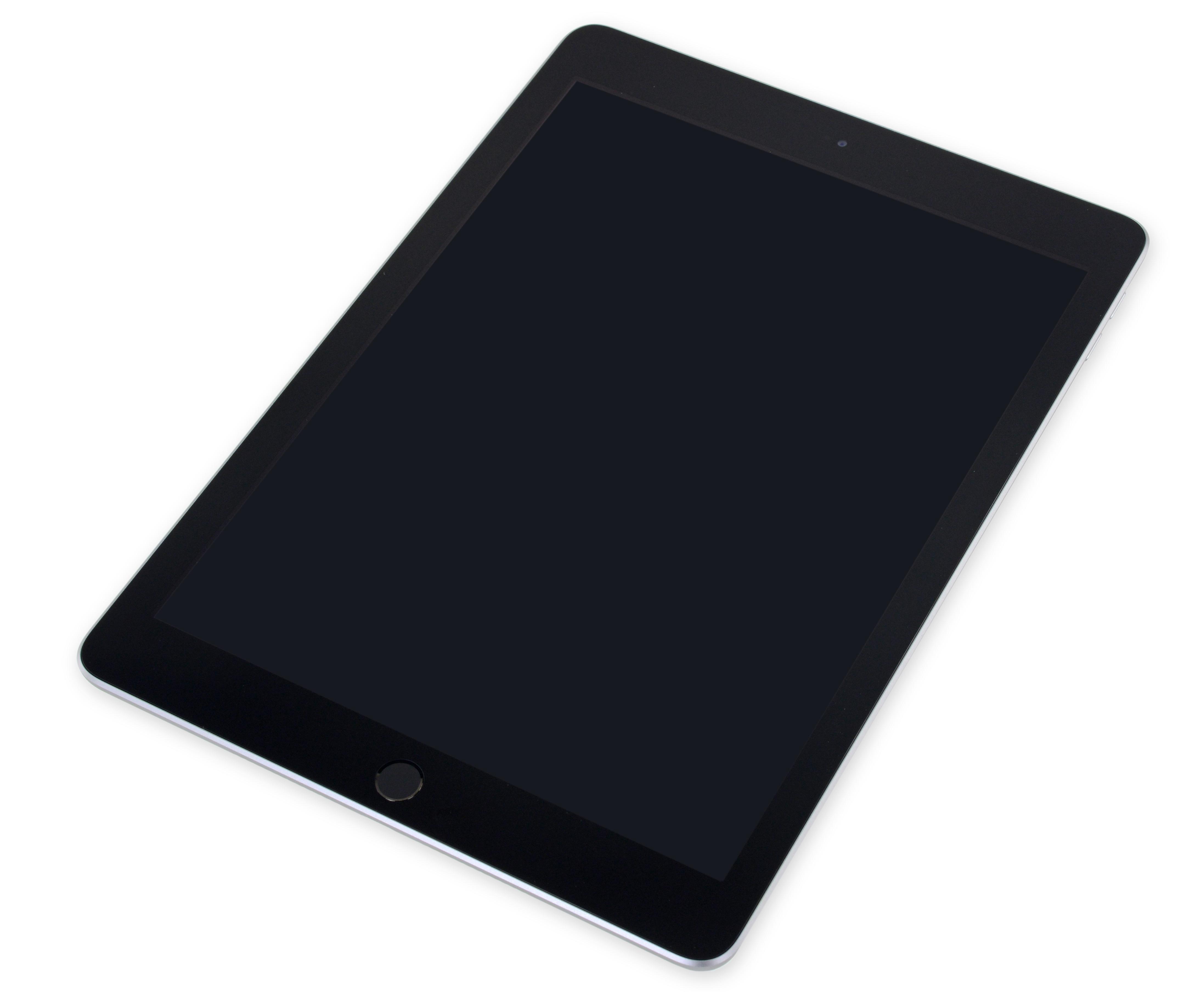

下面一同来看看 iFixit 针对第六代 iPad 大概的拆解情况。而在拆解开始之前，iFixit 一般都会先列出产品的亮点，第六代 iPad 的一些亮点；

　　- 带有 M10 运动协处理器的苹果 64 位 A10 Fusion 处理器

　　- 9.7 英寸多点触控Retina显示屏，分辨率2048x1536 (264ppi)，并不是全贴合屏幕

　　- 32GB或者128GB的内置存储容量

　　- 800万像素1080后置 iSight摄像头+120万像素720p前置FaceTime HD摄像头

　　- 802.11a/b/g/n/ac MIMO Wi-Fi + 蓝牙 4.2

　　- Touch ID指纹传感器+三轴陀螺仪+加速度计+气压计+环境光传感器

　　- 支持 Apple Pencil

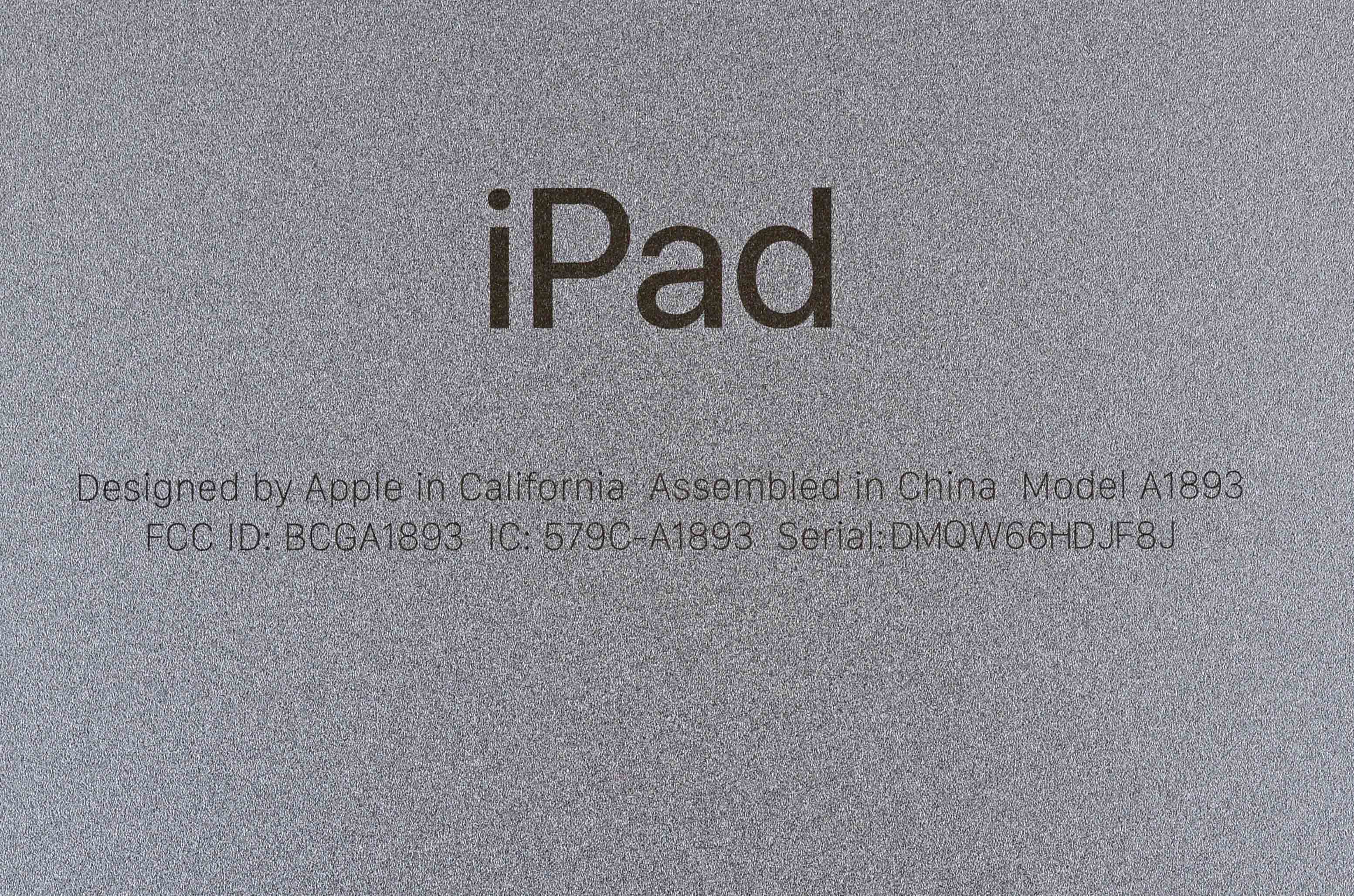

iFixit 的观点认为，针对教育领域，苹果以低价格的 iPad 与谷歌 Chromebook 笔记本电脑进行竞争，但考虑只是为师生打造的电子产品，可能有点粗糙。今年的 iPad 型号为 A1893 ：

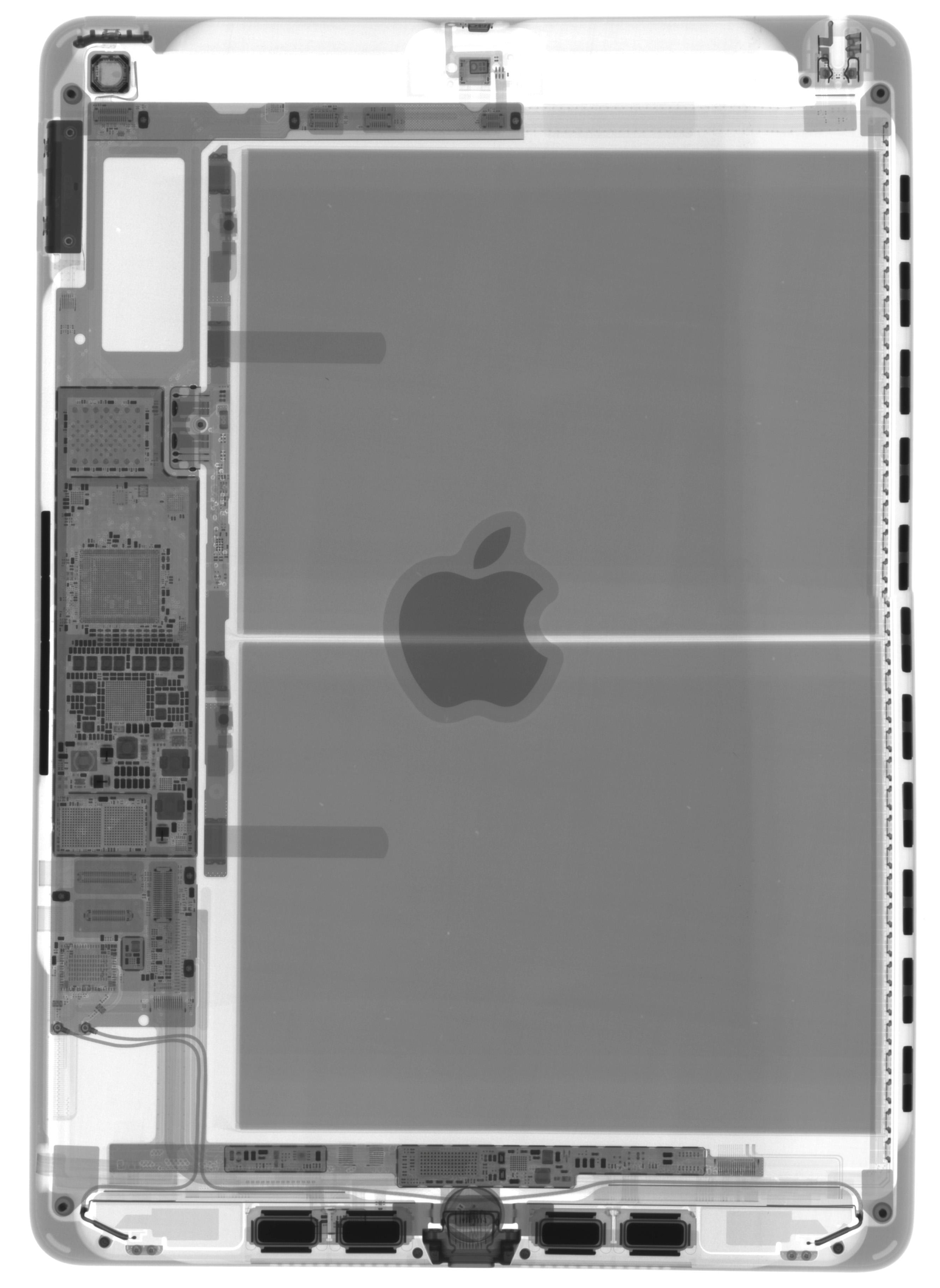

iFixit 的专家朋友 Creative Electron 提供的 X 光图片，没错！内部构造基本与上一代 iPad 产品的布局几乎一致，只有十分细微的差异：

接下来是拆机，加热，撬，吸，不断重复：

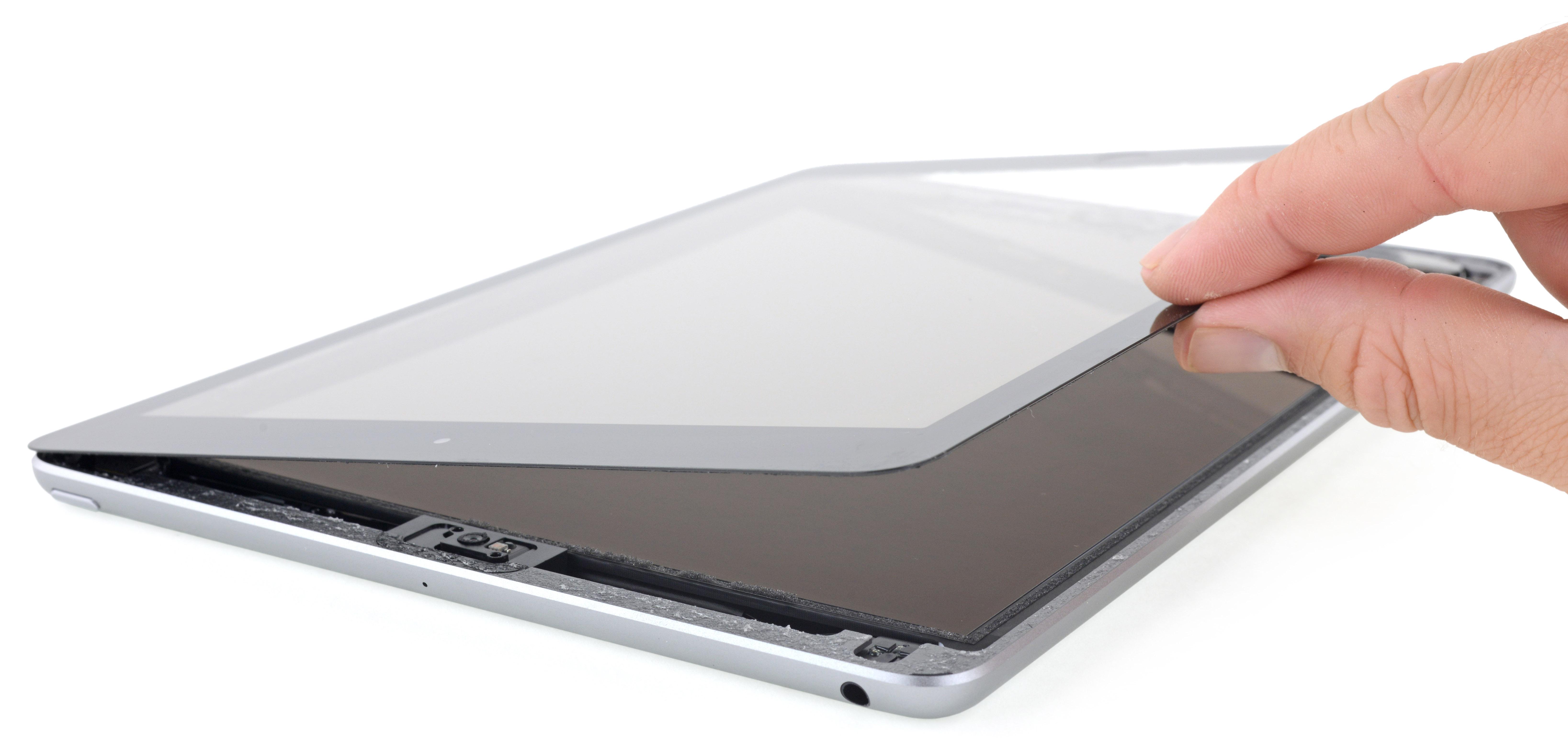

与上一代 iPad 一样，六代 iPad 的 LCD 和触控传感器并没有用全贴合（压合一体化）的设计，正面玻璃轻松撬开，并且可以分开更换。其实针对教室课堂这样的环境非贴合设计并没有问题，因为在学校人口流动性和使用频率都很高，加上是学生使用居多，跌落的风险也增加了不少，一旦摔坏玻璃只要换玻璃即可，而不是整个显示屏组件，所以对于维修来说这是一个好消息。下面这张图动形象地解释了什么叫非全贴合屏幕：

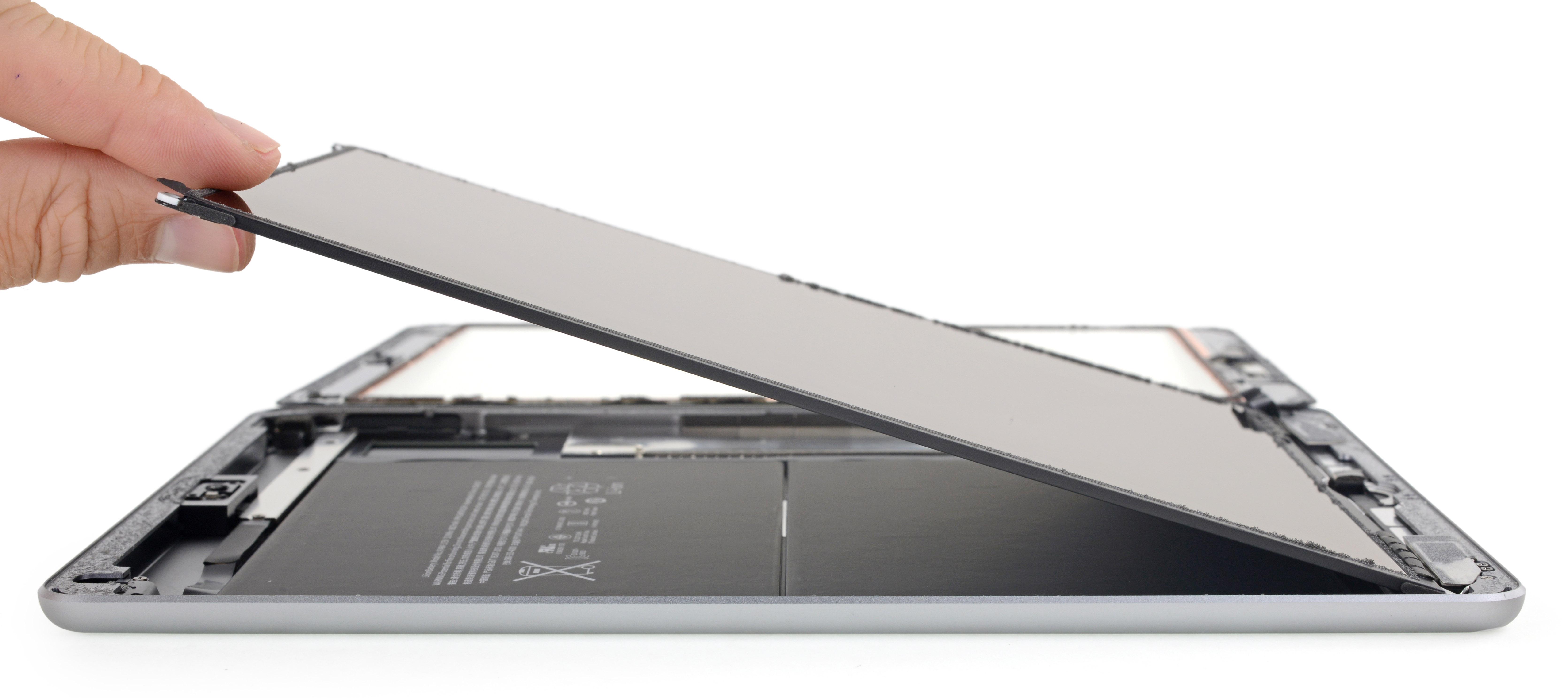

继续扭开一些螺丝之后，就能够举起 LCD 液晶面板将其与主板分开：

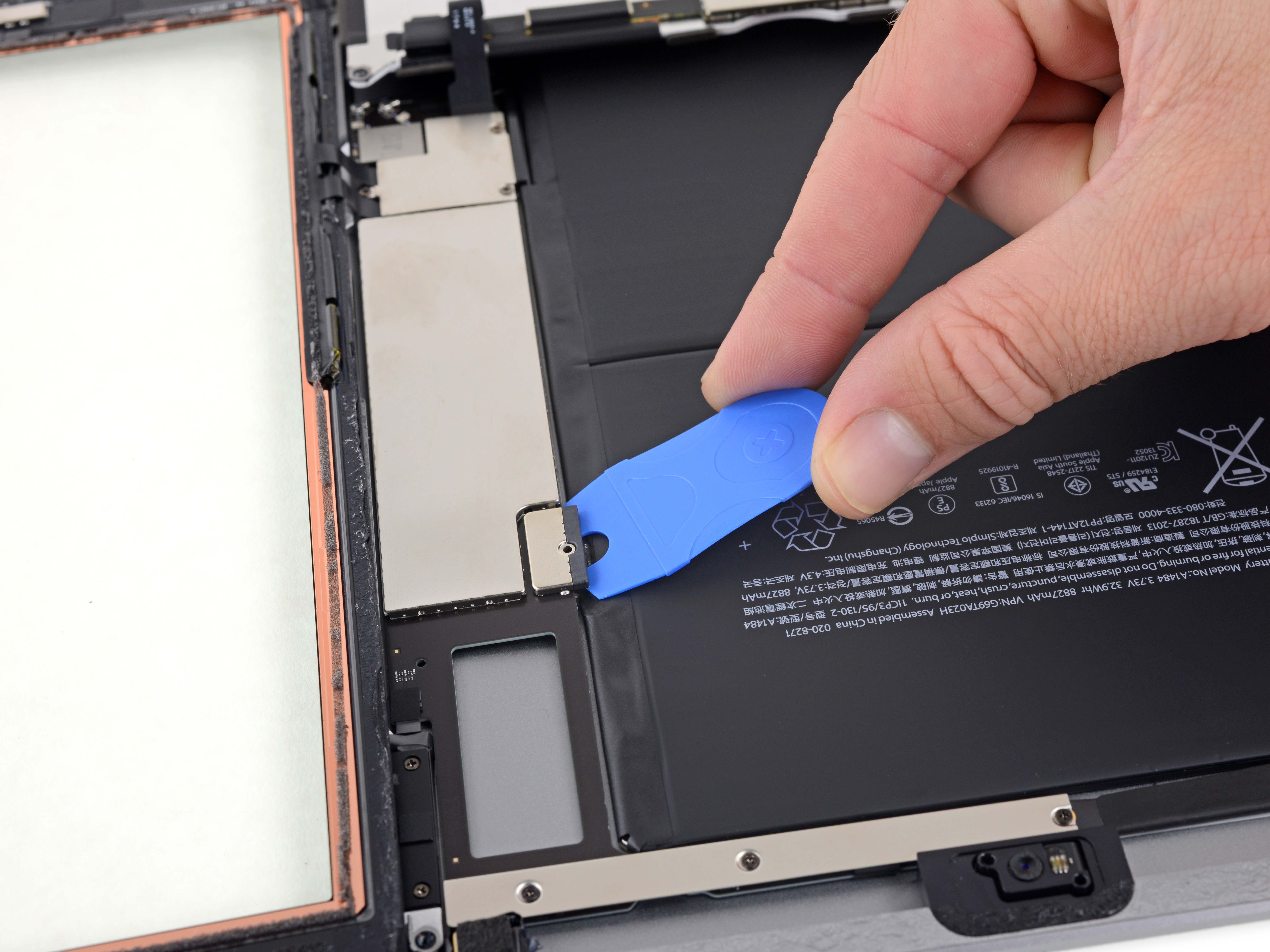

当然了，安全第一!还是要使用电池分离拨片把电池从主板上断开来防止任何灾难：

两根数字面板连接电缆，但看起来与去年略有不同，有可能因为增加 Apple Pencil 的支持才做出的改变：

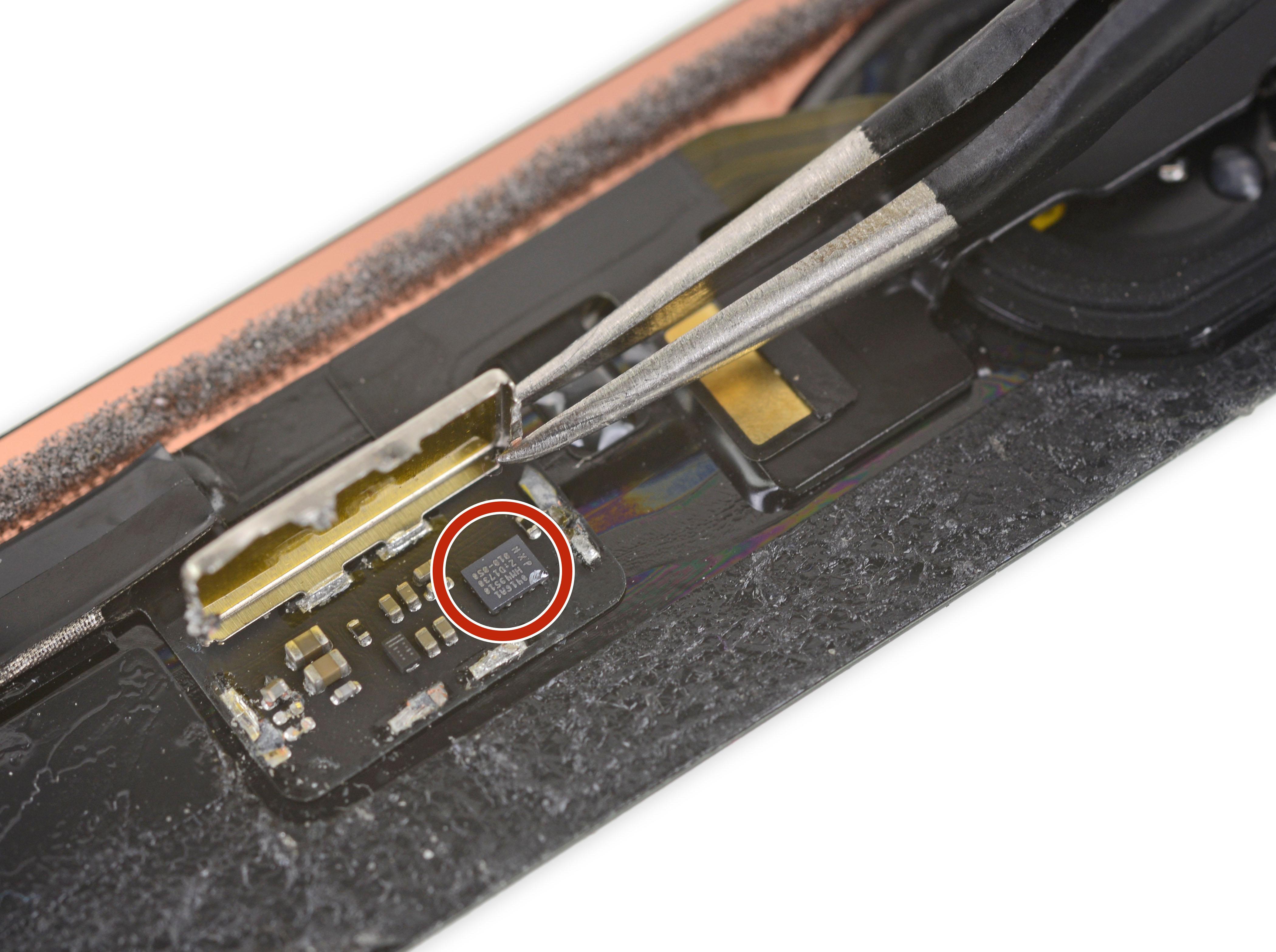

NXP 8461A1，这是为 Touch ID 指纹传感器打造的组件：

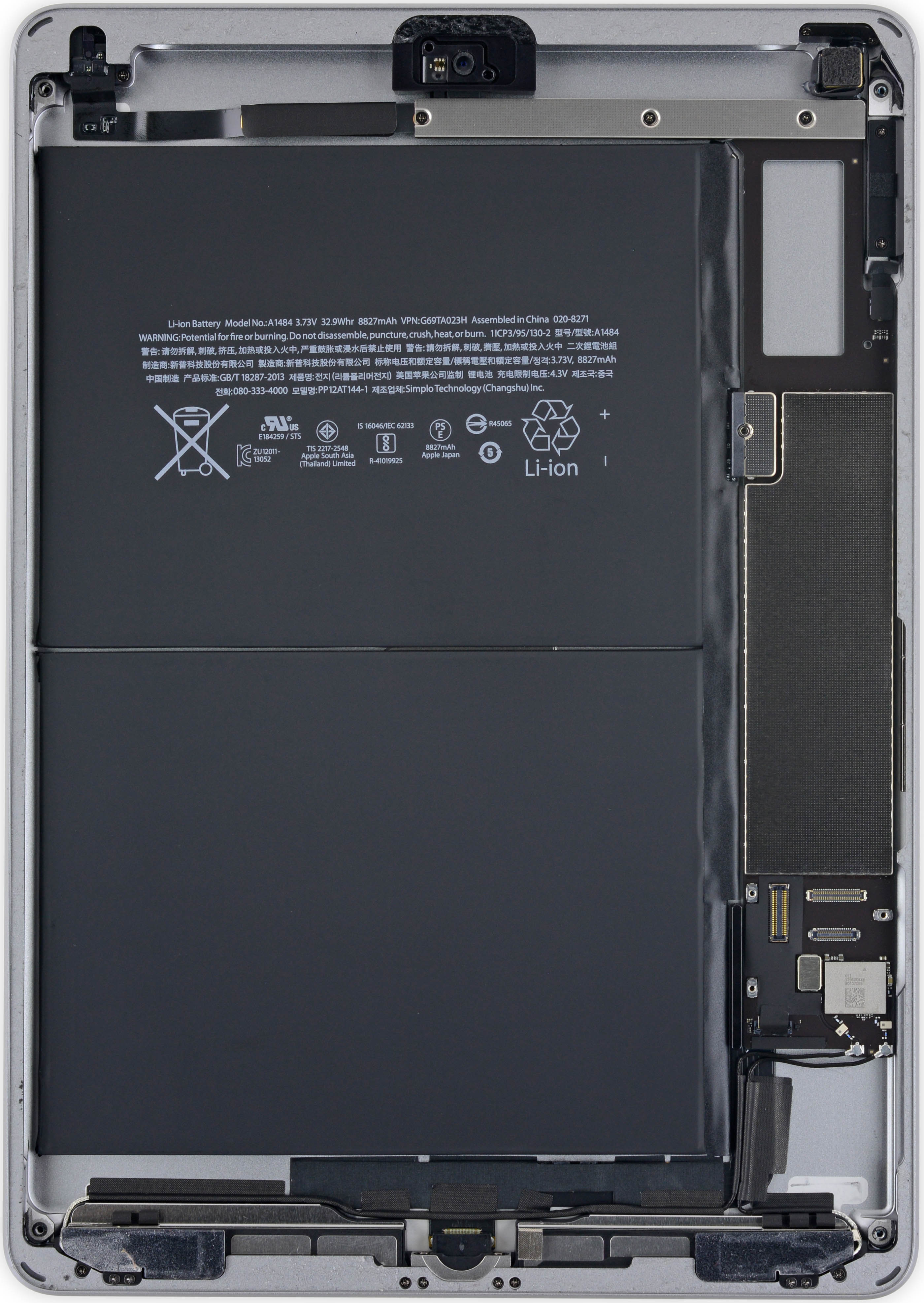

苹果产品的内部设计总是如此华丽，最近多款产品的内部构造布局图片被用来当做墙纸使用，所以下面这张新 iPad 的图同样很适合给大家拿来做墙纸：

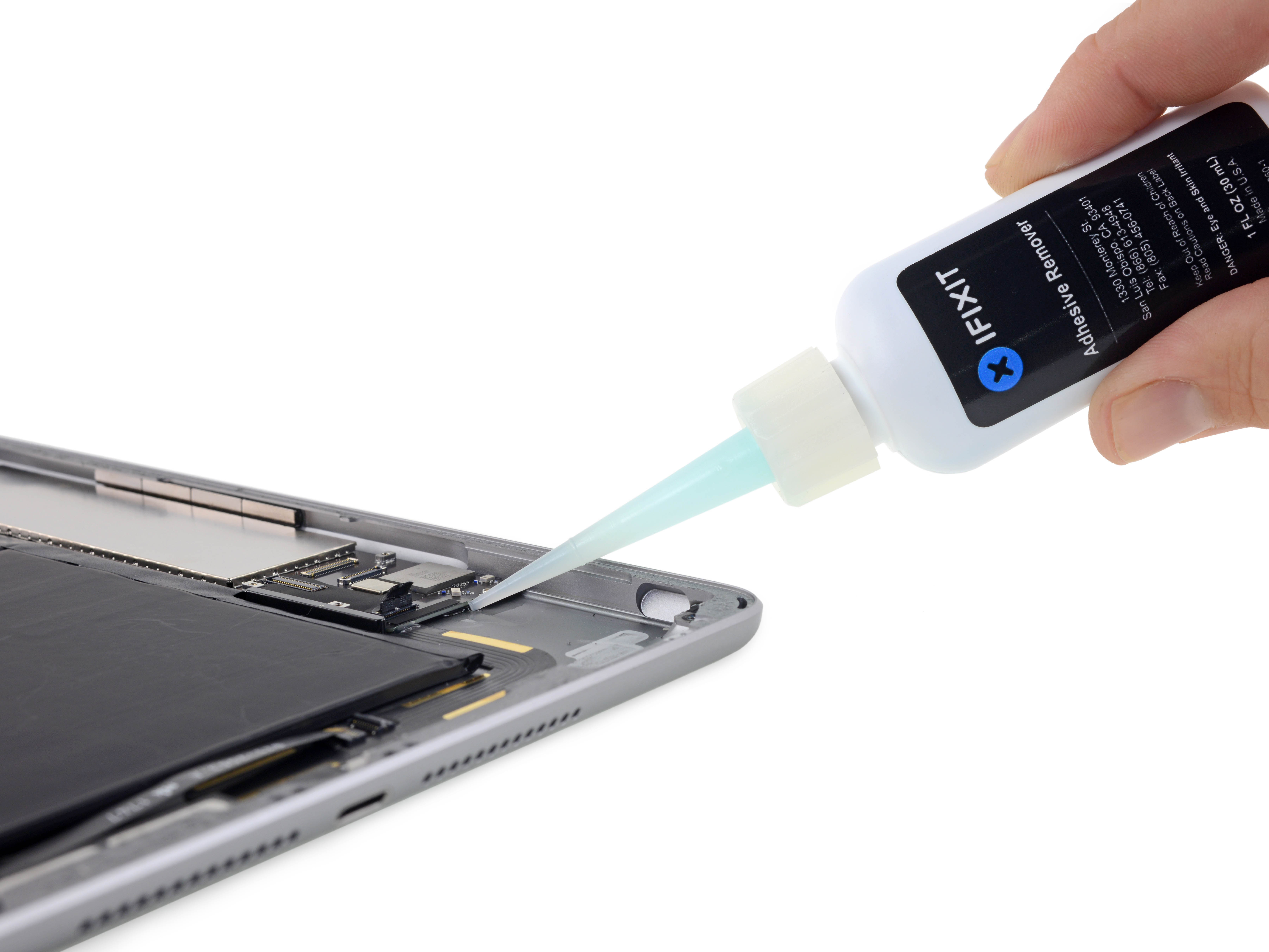

强力黏合剂把主板粘了，所以要用一些特别液体来使其分离。

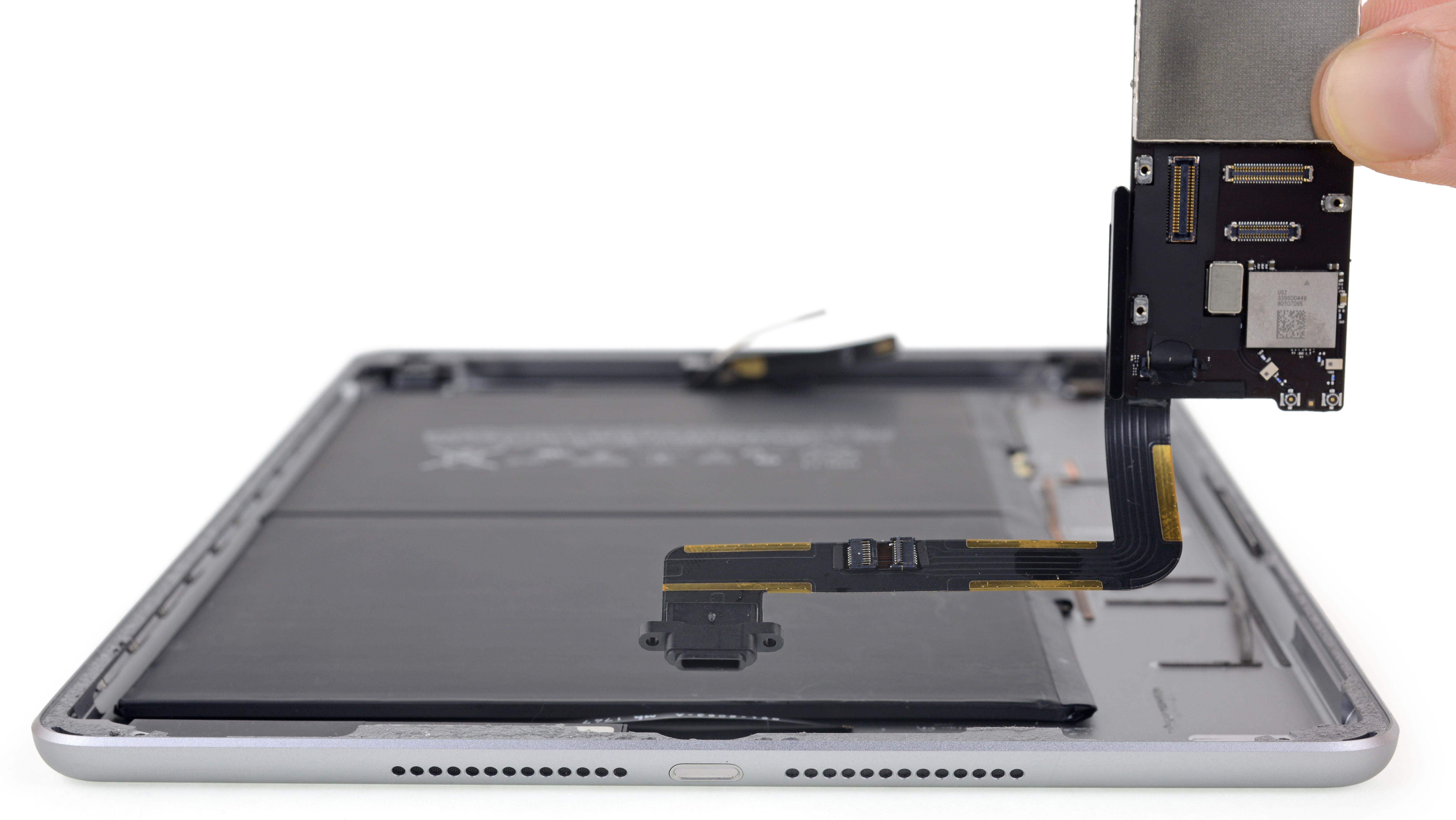

经过一番胶水大战之后，恼人的黏合剂很快就让位了，而主板则可轻而易举的取出来：

Lightning 接口部分，这是日常使用频率很高的部件，如果真的是主板上唯一出了问题的部件，那么将需要通过微烙铁来完成更换，很简单但需要一定的技术：

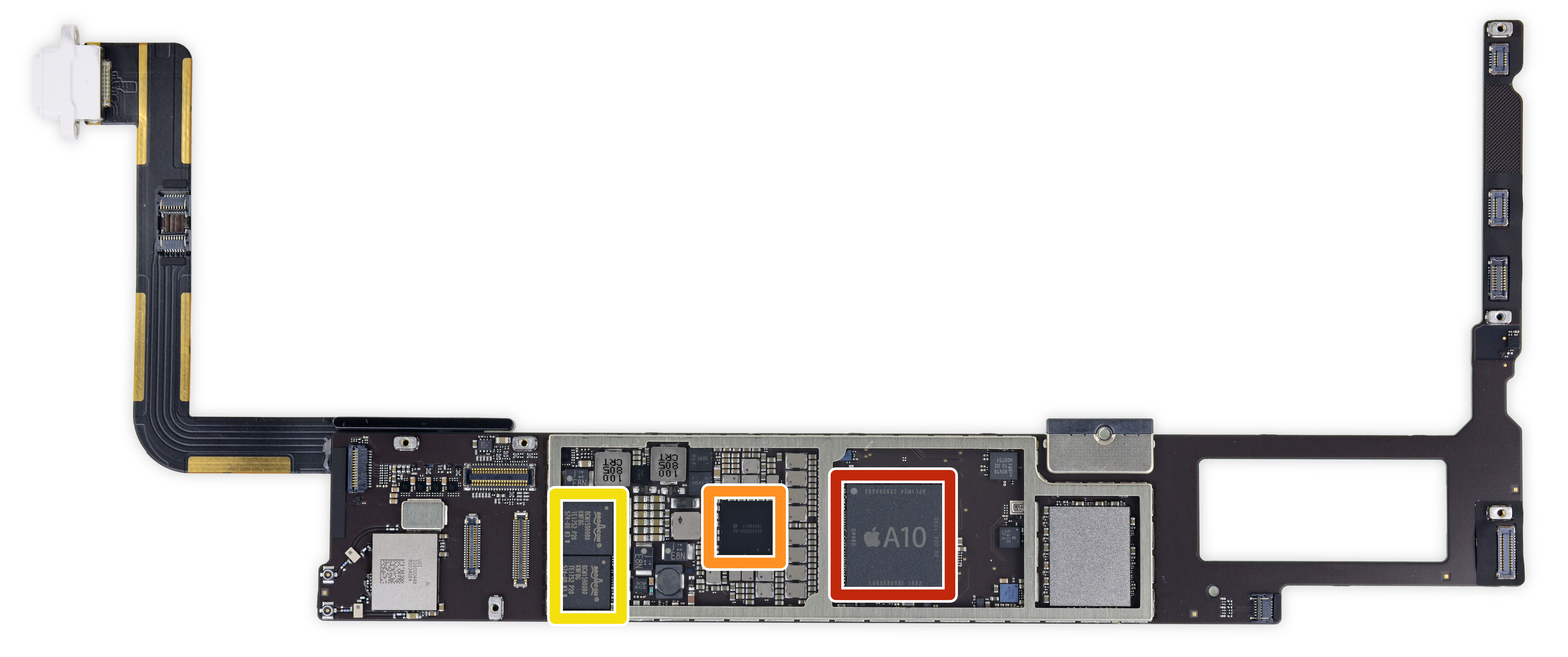

下面是主板样貌：

　　红色：Apple A10 Fusion APL1W24 SoC (iPhone 7 也是这枚) + 2 GB 镁光 D9VBD LPDDR4 内存　　橙色：Apple 343500203-A0,可能是电源管理 IC，之前 iPad 五代是 343S001441-A0

　　黄色：2x 博通（Broadcom） BCM15900B0 触控主控 ― 10.5 英寸和 12.9 英寸 iPad Pro 都采用此芯片。或许 Apple Pencil 的支持要归功于这枚来自“Pro”级的芯片。

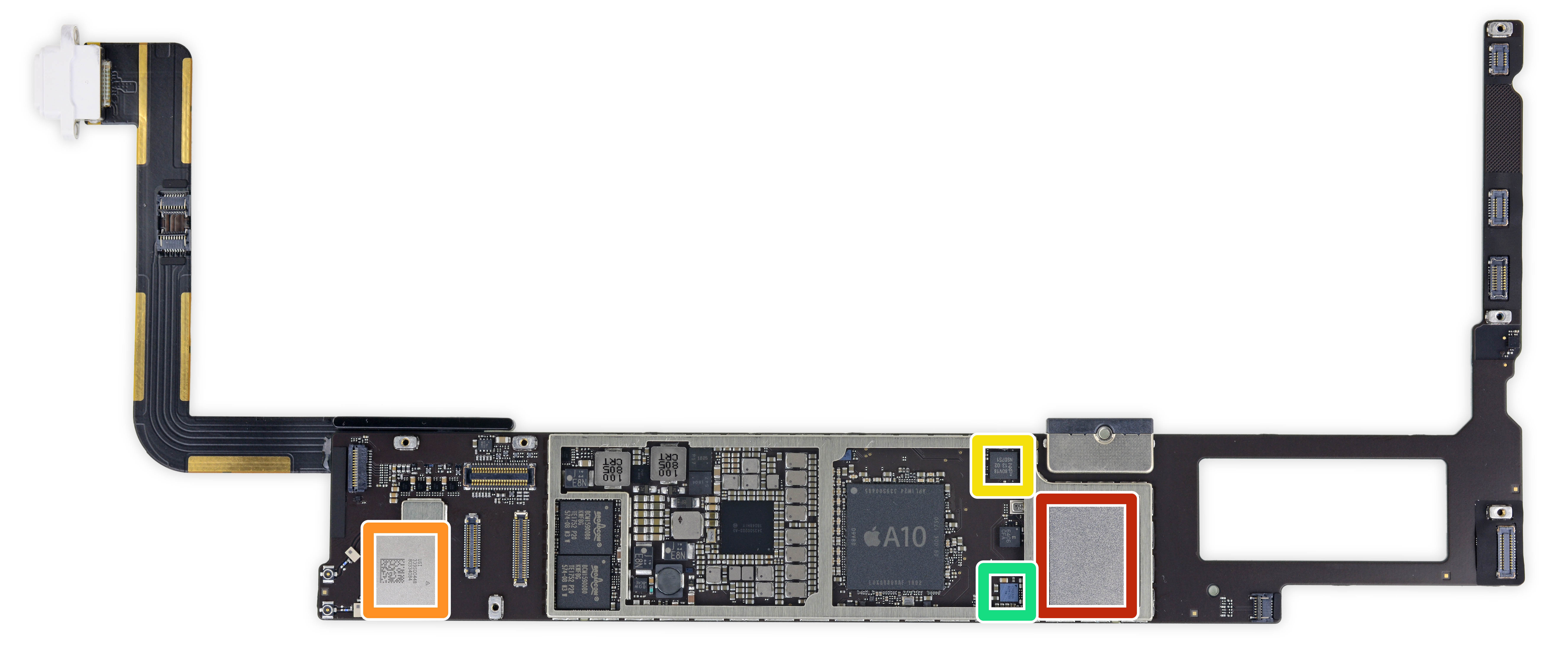

主板另一部分芯片标记如下，需要注意的是，背部并没有其他 IC 元件了：

　　红色：东芝 TSB3236LX3536TWNB1 32 GB 闪存储存　　橙色：USI 339S00448 Wi-Fi/蓝牙 模块

　　黄色：恩智浦 NXP80V18PN80V NFC 主控

　　绿色：Cirrus Logic CS42L83A 低功耗音频编解码芯片

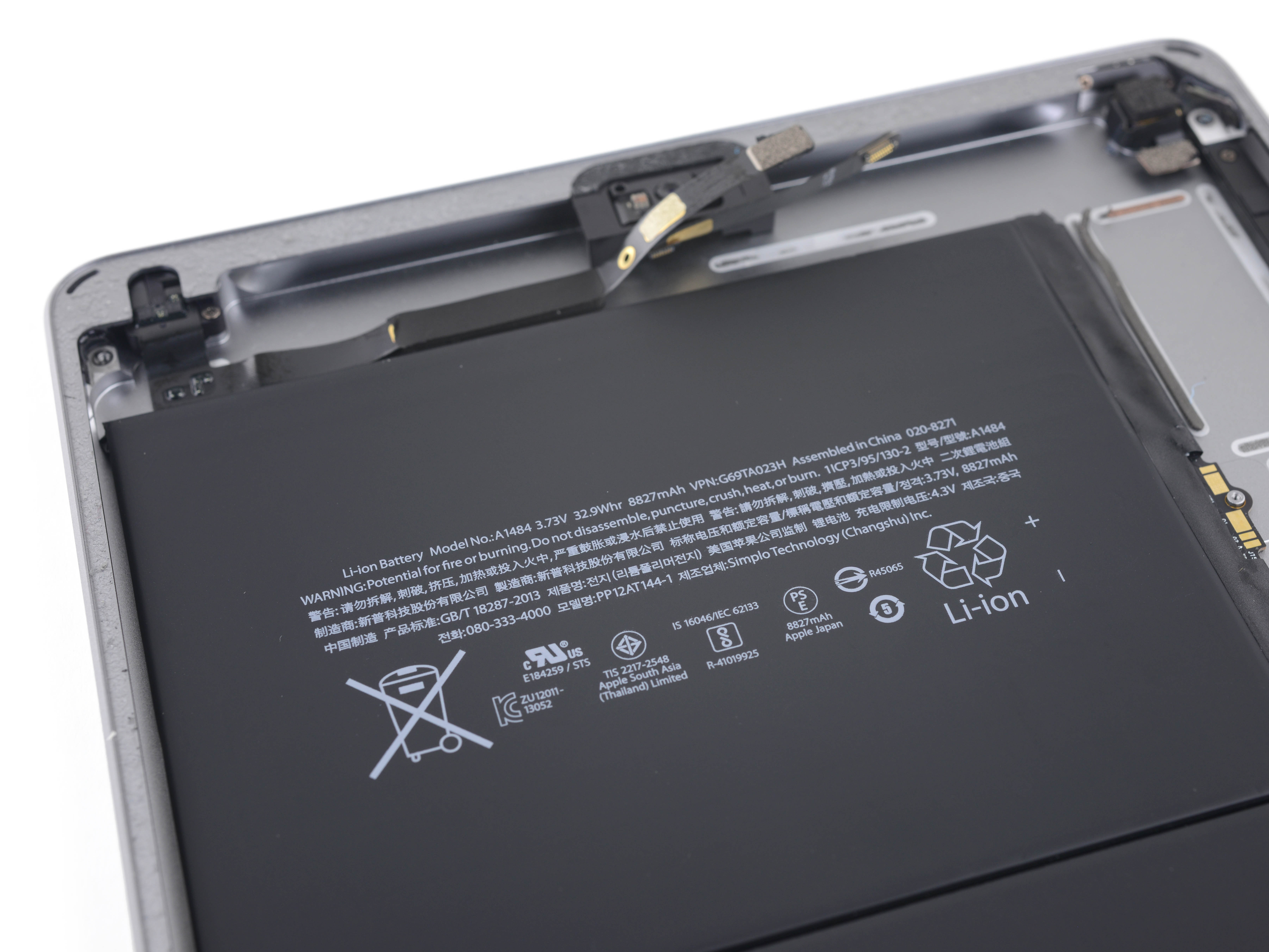

苹果继续使用了五代 iPad 相同的锂电池，型号 A1484，容量为 32.9 Wh。通常情况下，同样的容量+更先进的芯片，通常意味着功耗会变得更低，前提是新增的功能没有进行抵消的情况下。iFixit 表示，这块电池没有焊接，但是和 iPad 5 一样使用了大量粘合剂，所以拆出障碍不小。之前苹果 12.9 英寸 iPad Pro 电池虽然易拉胶，但依然给人一种可轻换电池的假象，可是之后就再也没有这等好事了：

拆解全家福：

iFixit 的总结，六代 iPad 的可修复性评分得到了 2 分（10代表最容易修复）：

　　- LCD 在前玻璃面板拆开后就可以非常简单的更换。

　　- 因为是非全贴合，有间隙，所以即便跌落损坏单独更换玻璃和 LCD 成本大大降低。

　　- 但是，就像之前所有 iPad 一样，前面板用强力胶水固定，在维修的过程中有非常大的可能会造成前面板玻璃的损坏。

　　- 大量的粘合剂把所有内部东西粘在一起，电池更换特别具有挑战性。

　　- LCD由海绵胶条固定，拆解的时候很有可能会造成屏幕碎裂。
