芯片内部神经单元之与门电路

一、与门内部电路

与门内部原理图

（1）VA=VB=0V。此时二极管D1和D2都导通，由于二极管正向导通时的钳位作用，VL≈0V。

（2）VA=0V，VB=5V。此时二极管D1导通，由于钳位作用，VL≈0V，D2受反向电压而截止。

（3）VA=5V，VB=0V。此时D2导通，VL≈0V，D1受反向电压而截止。

（4）VA=VB=5V。此时二极管D1和D2都截止，VL=VCC=5V。

带电源完整原理图

原理如图，RL 远大于 R1 ，如 ：R1 = 1K Ω，RL = 100KΩ 。

K1 或 K2 、或者 K1 、K2 同时接地（开关下拨），闭合电路接通， Y 输出是二极管的正向电压 0.7 V ，即输出低电平；

只有 K1、K2 同时接高电平 （开关上拨），二极管全部截止，Y = E * RL / (R1+RL) ≈ E ，即输出高电平。

再增加相同结构的二极管，与门输入端子也就增加。逻辑关系：

Y = A * B ，只有 A、B 同时为 1 （高电平），Y = 1 。

二、常用与门芯片

1、CD4082：有两个独立的4输入端与门

2、CD4081：有四个独立的2输入端与门

3、74X11：有三个独立的3输入与门

4、74X21：有两个独立的4输入与门

5、7409TTL：集电极开路，有四个独立的2输入与门

6、7408TTL：有四个独立的2输入与门

什么是 IR2104？IR2104引脚功能+工作原理+应用电路，搞定 IR2014

我是小七，给大家分享电子元器件选型 、电路项目 等知识，干货满满 。大家不要错过，建议收藏 ，错过就不一定找得到了，内容仅供参考，图片记得放大观看。

如果有什么错误或者不对，欢迎各位大佬指点 。

图片来源于网络

今天是IR2104 半桥驱动器芯片， 主要是以下几个方面：

一、什么是IR2104?

IR2104 是一个半桥驱动器 ，可接受低功率输入以输出大电流驱动 ，还为大功率晶体管（如功率 MOSFET）的栅极供电 。此外，IR2104 栅极驱动器还可用作电平转换器 和功率放大器。

IGBT 和 MOSFET 驱动器 的输出通道在高端和低端基准上运行 。逻辑输入在 3.3V 逻辑上运行，并与 LSTTL 和 CMOS 输出兼容。这些技术不受专有 HVC 和闩锁的影响。因此，它允许单片结构 。

IR2014实物图

二、IR2104 引脚功能

IR2014 引脚功能

IR2014 引脚功能

三、IR2104 CAD 模型

1、IR2104 电路模型

IR2014 电路模型

2、IR2104封装尺寸

IR2014封装尺寸

3、IR2104 3D模型

IR2014 3D模型

四、IR2104 工作原理

1、IR2104 栅极驱动器的工作电路图

IR2104 栅极驱动器 的工作电路图，值得注意的是，自举二极管 和自举电容 用于驱动模块的高端 。自举电容的值对高侧开关 有影响，电容的值对低侧开关 有影响。

IR2104 栅极驱动器的工作电路图

2、IR2104 MOSFET框图

下图显示了 IR2104 框图。

IR2104 框图

3、IR2104 驱动器 工作条件

为了避免 IR2104 驱动器 IC 损坏，需要遵守以下的限制：

TA，环境温度 ：-40 至 125°C。VS，低压侧 和逻辑的 VCC 电源电压 ：10 至 20V。VB，高边绝对电压 ：VS+10～VS+20。浮动输出电压的高端：VS 到 VB。高端浮动偏移电压 ：注 1 至 600V。逻辑输入电压 范围：0 至 VCC。低端 的输出电压 ：为 0 至 VCC。

IR2104 驱动器 工作条件

五、IR2014 特点参数

1、IR2104 特点

具有两个通道的匹配传播延迟关闭了两个通道的输入输出到输入的高端存在同相配置在内部调整了死区时间具有防交叉传导逻辑对负瞬态电压具有耐受性其浮动通道与自举操作兼容具有欠压锁定单个 PWM 输入负载电源和负载都有螺钉端子一个输入和逻辑电源头连接器

2、IR2104 参数

栅极驱动电源范围约为 10 至 20 Vdv/dt 免疫兼容 3.3 V、5 V和 15 V平均负载电流为 10 A峰值电流为 20 AVCC 电压范围在 12V--36V DC逻辑门电压电源为 12-15V DC兼容输入信号的内容为3.3V-15V

六、IR2014 半桥驱动器

1、元器件清单

2、工作原理

下图是 IR2104 栅极驱动器 IC 和 N 通道 MOSFET 的半桥驱动器 ，IR2104 是一种高压、高速功率 MOSFET 驱动器 ，具有独立的高侧和低侧参考输出通道 。HVIC 和锁存免疫 CMOS 技术可实现坚固的单片结构。逻辑输入与标准 COMOS 或 LSTTL 输出兼容，低至 3.3V 逻辑。

栅极 IR2104 驱动器是一种功率放大器 ，它接受来自控制器 IC 的低功率输入 ，并为功率 MOSFET 等高功率晶体管的栅极产生高电流驱动输入 。本质上，栅极驱动器由电平转换器和放大器组成。

3、电路原理图

电路原理图

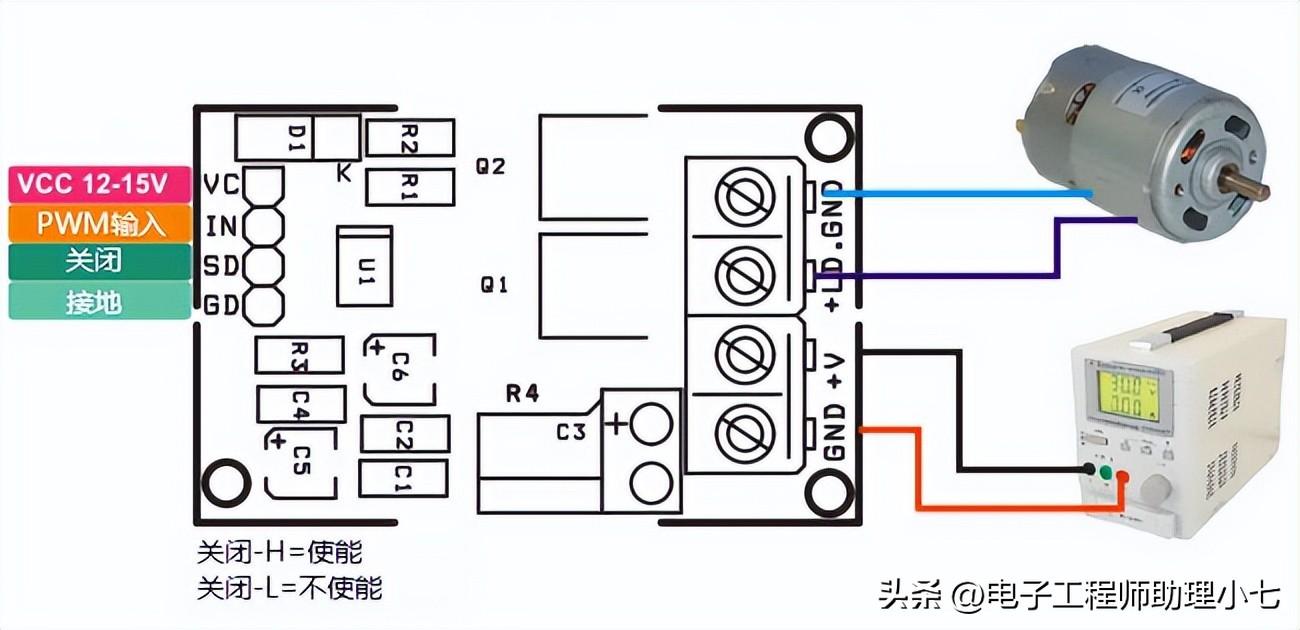

4、电路连接图

电路连接图

5、PCB 实物图

PCB 实物图

七、IR2104 主要应用

用于机器人用于逆变电路用于开关电源电路用于电力仪表电机驱动电路有这些组件

以上就是今天的内容，大家记得关注 ，给我点赞 哦，欢迎大家在评论区留言 ，请各位大佬多多指教 。

图片来源于小红书
