更换ic芯片 IC芯片代换技巧

发布时间 : 2025-09-18

作者 : 小编

访问数量 : 23

扫码分享至微信

IC芯片代换技巧

在PCB电路设计中会遇到需要代换IC的时候，下面就来分享一下在代换IC时的技巧，帮助设计师在PCB电路设计时能更完美。

一、直接代换

直接代换是指用其他IC不经任何改动而直接取代原来的IC，代换后不影响机器的主要性能与指标。

其代换原则是：代换IC的功能、性能指标、封装形式、引脚用途、引脚序号和间隔等几方面均相同。其中IC的功能相同不仅指功能相同，还应注意逻辑极性相同，即输出输入电平极性、电压、电流幅度必须相同。性能指标是指IC的主要电参数（或主要特性曲线）、最大耗散功率、最高工作电压、频率范围及各信号输入、输出阻抗等参数要与原IC相近。功率小的代用件要加大散热片。

1、同一型号IC的代换

同一型号IC的代换一般是可靠的，安装集成PCB电路时，要注意方向不要搞错，否则，通电时集成PCB电路很可能被烧毁。有的单列直插式功放IC，虽型号、功能、特性相同，但引脚排列顺序的方向是有所不同的。例如，双声道功放ICLA4507，引脚有“正”、“反”之分，其起始脚标注（色点或凹坑）方向不同：没有后缀与后缀为“R”，的IC等，例如M5115P与M5115RP。

2、型号前缀字母相同、数字不同IC的代换

这种代换只要相互间的引脚功能完全相同，其内部PCB电路和电参数稍有差异，也可相互直接代换。如：伴音中放ICLA1363和LA1365，后者比前者在IC第5脚内部增加了一个稳压二极管，其它完全一样。

一般情况下，前缀字母是表示生产厂家及PCB电路的类别，前缀字母后面的数字相同，大多数可以直接代换。但也少数特例，虽数字相同，但功能却完全不同。例如，HA1364是伴音IC，而uPC1364是色解码IC；数字是4558的，8脚的是运算放大器NJM4558，14脚的是CD4558数字PCB电路；故二者完全不能代换。所以一定还要看引脚功能。

有的厂家引进未封装的IC芯片，然后加工成按本厂命名的产品，还有为了提高某些参数指标而改进的产品。这些产品常用不同型号进行命名或用型号后缀加以区别。例如，AN380与uPC1380可以直接代换，AN5620、TEA5620、DG5620等可以直接代换。

二、非直接代换

非直接代换是指不能进行直接代换的IC稍加修改外围PCB电路，改变原引脚的排列或增减个别元件等，使之成为可代换的IC的方法。

代换原则：代换所用的IC可与原来的IC引脚功能不同、外形不同，但功能要相同，特性要相近；代换后不应影响原机性能。

1、不同封装IC的代换

相同类型的IC芯片，但封装外形不同，代换时只要将新器件的引脚按原器件引脚的形状和排列进行整形。例如，AFTPCB电路CA3064和CA3064E，前者为圆形封装，辐射状引脚：后者为双列直插塑料封装，两者内部特性完全一样，按引脚功能进行连接即可。双列ICAN7114、AN7115与LA4100、LA4102封装形式基本相同，引脚和散热片正好都相差180度。前面提到的AN5620带散热片双列直插16脚封装、TEA5620双列直插18脚封装，9、10脚位于集成PCB电路的右边，相当于AN5620的散热片，二者其它脚排列一样，将9、10脚连起来接地即可使用。

2、PCB电路功能相同但个别引脚功能不同lC的代换

代换时可根据各个型号IC的具体参数及说明进行。如电视机中的AGC、视频信号输出有正、负极性的区别，只要在输出端加接倒相器后即可代换。

3、类塑相同但引脚功能不同IC的代换

这种代换需要改变外围PCB电路及引脚排列，因而需要一定的理论知识、完整的资料和丰富的实践经验与技巧。

4、有些空脚不应擅自接地

内部等效PCB电路和应用PCB电路中有的引出脚没有标明，遇到空的引出脚时，不应擅自接地，这些引出脚为更替或备用脚，有时也作为内部连接。

5、组合代换

组合代换就是把同一型号的多块IC内部未受损的PCB电路部分，重新组合成一块完整的IC，用以代替功能不良的IC的方法。对买不到原配IC的情况下是十分适用的。但要求所利用IC内部完好的PCB电路一定要有接口引出脚。

非直接代换关键是要查清楚互相代换的两种IC的基本电参数、内部等效PCB电路、各引脚的功能、IC部元件之间连接关系的资料。实际操作时予以注意。

（1）集成PCB电路引脚的编号顺序，切勿接错；

（2）为适应代换后的IC的特点，与其相连的外围PCB电路的元件要作相应的改变；

（3）电源电压要与代换后的工C相符，如果原PCB电路中电源电压高，应设法降压；电压低，要看代换IC能否工作；

（4）代换以后要测量IC的静态工作电流，如电流远大于正常值，则说明PCB电路可能产生自激，这时须进行去耦、调整。若增益与原来有所差别，可调整反馈电阻阻值；

（5）代换后IC的输入、输出阻抗要与原PCB电路相匹配；检查其驱动能力；

（6）在改动时要充分利用原PCB电路板上的脚孔和引线，外接引线要求整齐，避免前后交叉，以便检查和防止PCB电路自激，特别是防止高频自激；

（7）在通电前电源Vcc回路里最好再串接一直流电流表，降压电阻阻值由大到小观察集成PCB电路总电流的变化是否正常。

6、用分立元件代换IC

有时可用分立元件代换IC中被损坏的部分，使其恢复功能。代换前应了解该IC的内部功能原理、每个引出脚的正常电压、波形图及与外围元件组成PCB电路的工作原理。同时还应考虑：

（1）信号能否从工C中取出接至外围PCB电路的输入端：

（2）经外围PCB电路处理后的信号，能否连接到集成PCB电路内部的下一级去进行再处理（连接时的信号匹配应不影响其主要参数和性能）。如中放IC损坏，从典型应用PCB电路和内部PCB电路看，由伴音中放、鉴频以及晋频放大级成，可用信号输入法找出损坏部分，若是音频放大部分损坏，则可用分立元件代替。

迈斯安定倾情分享：如何更换行车电脑IC芯片

俗话说：常在河边走，哪能不湿鞋。改灯界兄弟们，或多或少遇到过这种情况：哎呀，我操，客户怎么说转向灯常亮了，换回卤素灯还是这个样子。如果在qq或者微信群里问原因，得到的答复基本都是：兄弟，恭喜你，中奖了。因为，这基本可以断定是原车行车电脑IC芯片烧坏了。尤其是明锐、昊锐、途观等车型的行车电脑板近光控制有高端氙气灯，直流供电和低端卤素灯脉冲供电2种供电方式设置，因此原车卤素灯配置的车辆在安装氙气灯之后必须通过行车电脑板将近光控制设置升级为“氙气灯供电”方式，才能正常工作，所以安装氙气灯时必须开通氙气灯功能，否则将有可能损坏行车电脑的风险。另外由于远光电脑板控制设置没有卤素灯、氙气灯的可选功能（原车不允许远光安装氙气灯），所以建议远光不要安装氙气灯，否则有可能损坏行车电脑板。如果客户执意安装，要告知其风险，并建议安装时采用质量过硬带屏蔽线和抗干扰磁环的解码安定器，如迈斯MX7解码安定器，从而大大降低烧行车电脑风险，安装时走线尽量远离转向灯，或者采用专车专用安定器，如mx8透镜专用安定器，因无需走线经过转向灯，会最大限度的减少对转向灯的干扰。

带屏蔽线的迈斯MX7解码安定器，超强的解码能力大大降低烧板的几率。

迈斯MX8，专车专用、不走线、无损无痕安装，会最大限度的减少对转向灯的干扰

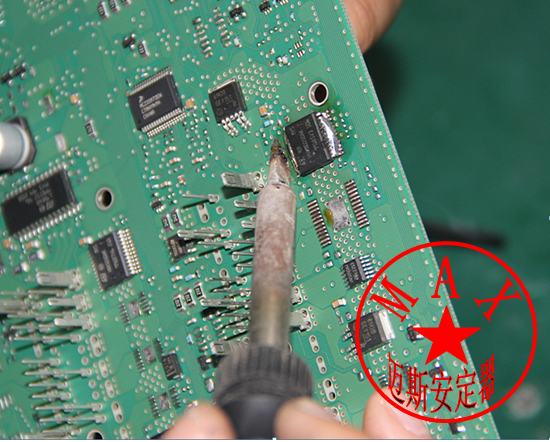

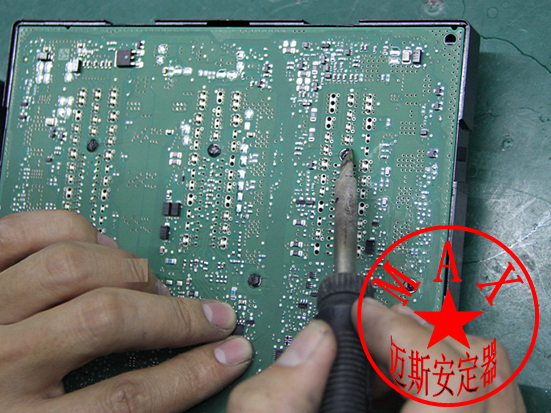

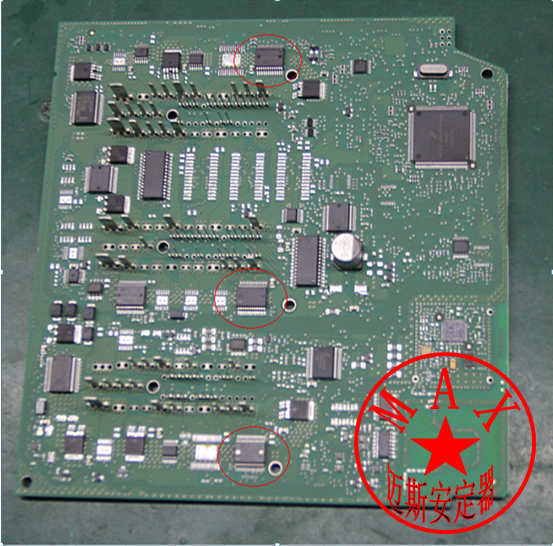

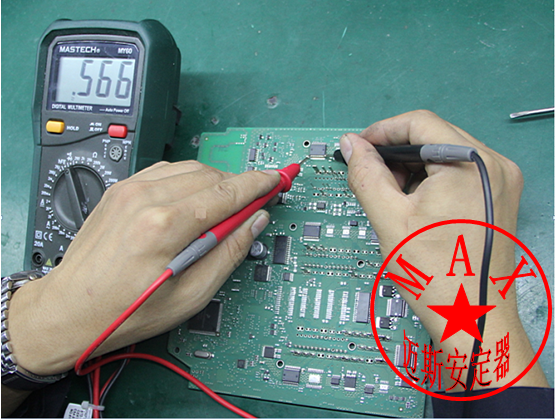

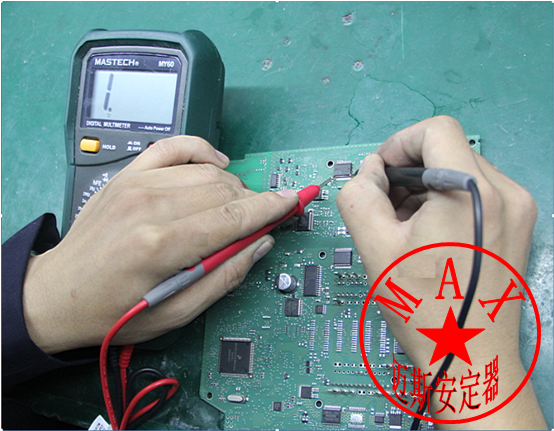

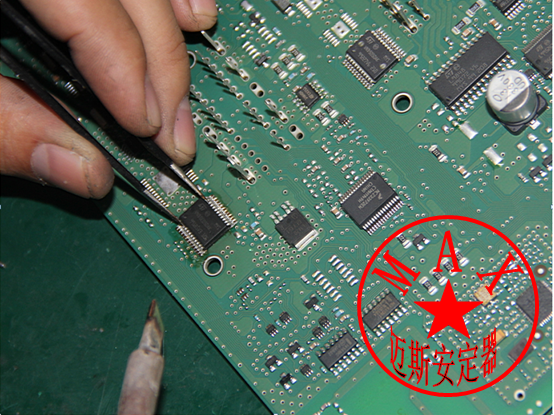

不过既然出了这种问题，首先要做的就是风险控制，不要着急，安抚下车主情绪，一定不要说是什么行车电脑烧了，因为这个烧给他们的感觉就是后果太严重了，这样客户会直接驱车到4s店检查的。应该给客户解释说：行车电脑控制转向的芯片坏了，换个新的就解决问题，这个问题十分普遍，不会造成任何驾驶安全。确保一定不要让客户去4s店检测。接下来，到了迈斯的福利时间，迈斯工程师倾情分享核心技术，图文并茂的给大家提供了IC芯片更换的每一个步骤。
