一线笔电厂商华硕都在用的主控芯片你还不来看看

前言

华硕作为业界知名一线笔电厂商，历经数十年发展，已构建起一套多元化的产品线矩阵，覆盖了笔记本电脑、主板、显卡、3C配件、存储设备、网络通信设备及智能手机等多个细分领域，放眼全球市场华硕也屡受消费者认可。

为助力各位读者朋友深入了解华硕原装电源适配器主控芯片的选型情况，充电头网整理了以往拆解的13款华硕原装适配器产品，功率段覆盖18-300W，下文小编将为您详细介绍。

历年华硕电源适配器主控芯片应用案例

文中出现的多款主控芯片如上表所示。

初级主控芯片数据分析

将文中初级主控芯片厂商占比绘制成饼图，发现立锜占比最高，可达36%。

将文中初级主控单芯片应用次数绘制成条形图，发现立锜RT7791PLB和RT7791两款芯片应用次数最多，均为2次。

同步整流芯片数据分析

另将同步整流芯片厂商占比绘制成饼图，发现MPS芯源占比最高，可达29%。

也将文中同步整流单芯片应用次数绘制成条形图，发现除未知芯片外，MPS芯源MP6908应用次数最多，可达2次。

18W功率段

ASUS华硕18W快充充电器

ASUS华硕这款18W快充充电器机身造型设计简约，通体黑色很有质感。充电器配有一个USB-A口，支持QC快充协议，支持5V2A或9V2A输出，可以拿来给手机进行日常充电。

内置初级主控芯片

Renesas瑞萨iW1790

内置瑞萨的PWM初级控制器，型号iW1790，该方案无需光耦或其他反馈元件，与自家协议芯片搭配使用，通过变压器进行通讯，减少外围元件数量，简化系统设计。

内置同步整流芯片

Renesas瑞萨iW662

充电器内置瑞萨同步整流于协议二合一芯片，型号为iW662，与瑞萨IW1790控制器搭配，无需外部反馈元件，直接使用变压器通信。并且芯片内集成同步整流控制器，进一步简化设计，降低成本。

相关阅读：

1、拆解报告：ASUS华硕18W快充充电器

ASUS华硕18W USB PD3.0充电器

华硕这款18W USB PD充电器的最大卖点就是整个产品都通过了USB-IF协会的认证，充电器整体的性能自然是有足够保障。

内置初次级二合一芯片

PI帕沃英蒂格盛 SC1224K

充电器的主控芯片为PI帕沃英蒂格盛的SC1224K，该芯片将初级主控与次级同步整流一并集成。

相关阅读：

1、ASUS华硕18W USB PD3.0充电器拆解

30W功率段

ASUS华硕30W USB PD快充充电器

充电头网就拿到了ASUS华硕一款30W USB PD快充充电器，支持PPS快充协议，并兼容QC快充，最大30W快充输出功率则能满足手机和平板的日常充电需求。

内置初级主控芯片

NXP恩智浦TEA19363T

内置的PWM主控芯片为NXP恩智浦TEA19363T。

内置同步整流芯片

NXP恩智浦TEA1993TS

次级同步整流控制器同样由NXP恩智浦提供，型号为TEA1993TS。

相关阅读：

1、拆解报告：ASUS华硕30W USB PD快充充电器

45W功率段

ASUS华硕ROG 45W PD快充充电器

华硕这款45W PD充电器采用美规插脚，自带2米长输出线缆，比较适合在固定场所使用，不适合日常携带。充电器支持5V3A、9V3A、15V3A、20V2.25A四组电压档位，能兼顾手机充电。

内置初级主控芯片

RICHTEK立锜RT7791

PWM主控芯片为RICHTEK立锜RT7791。芯片内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，轻载及空载下绿色模式运行，支持外接NTC用于过热保护，支持全面的保护功能，适用于USB PD充电器。

内置同步整流芯片

丝印ThZ芯片

丝印ThZ的同步整流控制器。

相关阅读：

1、拆解报告：华硕ROG 45W PD快充充电器

ASUS华硕45W PD快充充电器

华硕45W PD快充充电器设计简洁，自带USB-C输出线缆，支持PD2.0快充，可以给支持PD快充的设备进行使用，同时由于自带线缆，也会省去插拔线缆的麻烦，使其起来更加省心。最大45W充电功率，可满足笔电、平板、手机等设备充电需求。

内置初级主控芯片

丝印T22AL芯片

主控芯片丝印T22AL，实际型号不明。

内置同步整流芯片

DELTA台达丝印DAS012芯片

次级同步整流控制器，丝印DAS012，台达定制型号。

相关阅读：

1、拆解报告：华硕45W PD快充充电器

48W功率段

ASUS华硕48W 3A1C快充旅行充电器

华硕这款充电器机身整体设计简洁，边角过渡圆润。这款产品的一大特点便是可组装英规和欧规插脚，使其能够在欧洲地区使用，作为一款旅行充电器来用再好不过了。

内置初次级二合一芯片

PI帕沃英蒂格盛 INN3267C

USB-C口充电器主控芯片采用PI帕沃英蒂格盛 INN3267C，是一颗集成初级开关、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC。

PI帕沃英蒂格盛 SC1548C

USB-A口充电器主控芯片采用PI帕沃英蒂格盛 SC1548C，内置反激式控制器、初级开关管，以及次级侧检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能。

相关阅读：

1、拆解报告：华硕48W 3A1C快充旅行充电器

65W功率段

ASUS华硕ROG 65W自带线PD快充充电器

华硕这款65W PD充电器采用国标插脚，自带2米长输出线缆，比较适合在固定场所使用，不太适合日常携带使用。充电器支持5V3A、9V3A、15V3A、20V3.25A四组电压档位，满足笔记本充电的同时还能兼顾手机充电。

内置初级主控芯片

RICHTEK立锜RT7791

PWM主控芯片来自RICHTEK立锜RT7791。芯片内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，轻载及空载下绿色模式运行，右上角外接NTC用于过热保护，支持全面的保护功能，适用于USB PD充电器。

内置同步整流芯片

丝印TWZ芯片

同步整流控制器丝印TWZ，SOT23-6封装，实际型号不明。

相关阅读：

1、拆解报告：华硕ROG 65W PD快充充电器

ASUS华硕ROG 65W PD快充充电器

ROG 65W USB PD充电器采用哑光外壳，固定国标插脚，输出具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A和3.3-21V3.25A两组PPS电压档位。不仅对手机快充具有非常好的兼容性，还能兼顾笔记本充电使用。

内置初级主控芯片

RICHTEK立锜RT7791P

PWM主控芯片采用立锜RT7791P，内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，支持绿色模式，支持外接热敏电阻进行过热保护，具有供电过压保护、输出过压欠压保护、二次侧整流管短路保护。支持可编程的线损补偿，适合USB PD快充应用。

内置同步整流芯片

丝印91808芯片

同步整流器丝印91808，实际型号不明。

相关阅读：

1、拆解报告：华硕ROG 65W PD快充充电器

ASUS华硕QC5认证65W PD快充充电器

华硕这款充电器采用PC材质黑色外壳，表面磨砂。机身外壳上设计有两个非常显眼的高通QC5认证logo，很好的凸出了充电器的独特卖点。

内置初级主控芯片

RICHTEK立锜RT7791PLB

开关电源主控芯片采用立锜RT7791PLB，这是一款反激开关电源控制器，适用于USB PD和PPS电源应用。

内置同步整流芯片

MPS芯源MP6908

MPS芯源 MP6908支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

相关阅读：

1、拆解报告：华硕QC5认证65W PD快充充电器

ASUS华硕adol 65W氮化镓充电器

华硕adol推出一款氮化镓充电器，配备2C1A三个接口，两个C口单口输出性能完全一致，最大输出均为65W，支持盲插使用；另外A口最大输出30W，兼容协议全面。

内置初级主控芯片

ONSEMI安森美NCP1342

主控芯片为安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。

内置同步整流芯片

MPS芯源MP6908A

次级同步整流控制器为MP6908A，来自MPS芯源芯源半导体，最高工作频率600KHz。

相关阅读：

1、华硕笔记本进入氮化镓快充市场，首款65Ｗ充电器拆解

100W功率段

ASUS华硕100W 2C1A氮化镓充电器

华硕这款100W氮化镓充电器采用白色长条形机身设计，配备折叠插脚，便于携带和收纳，充电器具备2C1A三输出接口，单口输出时支持100W功率输出，双口同时使用时支持65+30W输出，可满足日常手机和笔记本电脑同时充电需求，十分实用。

内置初级主控芯片

MPS芯源HR1211

内置的主控芯片为MPS芯源 HR1211，这是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。

HR1211采用数字环路控制，芯片参数可灵活配置。支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能。

内置同步整流芯片

MPS芯源MP6924A

同步整流控制器同样来自MPS芯源，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，可兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。

相关阅读：

1、拆解报告：华硕100W 2C1A氮化镓充电器

ASUS华硕ROG游戏本100Ｗ充电器

华硕这款ROG 100W PD快充充电器是专为幻系列笔电设计的，与常见的笔记本电源适配器不同，它采用了方正的外形设计，整体尺寸相较也小很多。此外支持PD3.0通用快充协议，具备5V3A、9V3A、15V3A、20V5A四组电压档位，适用于华硕笔记本与其他主流数码设备使用。

内置初级主控芯片

RICHTEK立锜RT7791PLB

开关电源主控芯片采用立锜RT7791PLB，这是一款反激开关电源控制器，适用于USB PD和PPS电源应用。

内置同步整流芯片

MPS芯源MP6908

MPS芯源 MP6908支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

相关阅读：

1、华硕进入大功率快充市场，ROG游戏本100Ｗ充电器拆解

300W功率段

ASUS华硕游戏本300W充电器

这款充电器是华硕ProArt StudioBook One笔记本电脑随机附送的适配器，这是一款输出功率高达300W的高密度电源适配器，支持固定48V电压输出，最大电流可达6.25A，由伟创力代工。

内置初级主控芯片

ONSEMI安森美NCP13992

LLC控制器采用安森美的NCP13992，这是一款用于半桥谐振转换器的高性能电流模式控制器。此控制器内置600V门极驱动器，简化布局，减少了外部部件数量。在需要PFC前级的应用中，NCP13992可输出驱动信号控制PFC控制器。

内置同步整流芯片

ONSEMI安森美NCP43080D

同步整流器同样来自安森美，型号为NCP43080D，支持CCM、DCM、准谐振反激，正激和LLC应用。

相关阅读：

1、内置6颗第三代半导体芯片，华硕游戏本300W充电器拆解

充电头网总结

通过整理文中数据，充电头网了解到，先看初级主控芯片，占比最高的芯片厂商为立锜，实际占比为36%，其次便是PI帕沃英蒂格盛，实际占比为22%。而在单芯片应用次数方面，应用次数最多的RT7791、RT7791PLB两款芯片均来自立锜，分别有两次应用。再看同步整流芯片，占比最高的厂商为MPS芯源，实际占比为29%，其次便是PI帕沃英蒂格盛，实际占比为22%。而在单芯片应用次数方面，应用最多的型号为MPS芯源MP6908。

文中数据来源于充电头网自购拆解数据库，仅供参考。

一个电源顶很多人一台电脑，华硕ROG雷神2代1600W钛金牌电源拆解

前言

随着人们对高性能个人电脑的追求，台式机电源的主流功率不断提升，从主流的650W一路提升到千瓦级，满足高性能硬件的功耗要求。华硕最新推出了一款ROG雷神1600W电源，内部应用了氮化镓开关管，也是华硕旗下首款内置了氮化镓开关管的电源。

这款雷神1600W电源自带OLED显示屏幕，能够实时显示整机功耗，并且电源侧面ARGB灯效支持华硕自家的AURA SYNC神光同步，可与其他支持RGB的硬件共同组成酷炫的灯光效果。并且电源针对PCIE5.0，附带了16针接口，满足新一代显卡的供电需求。

电源同时还具备80PLUS钛金认证，数字控制器搭配全日系电容，实现精准的控制，提高可靠性和稳定性。充电头网已经拿到了这款电源并进行了详尽的拆解，电源内部采用多块PCB组合焊接，做工精细，下面就一起来看看电源内部的做工如何吧。

华硕ROG雷神1600W电源开箱

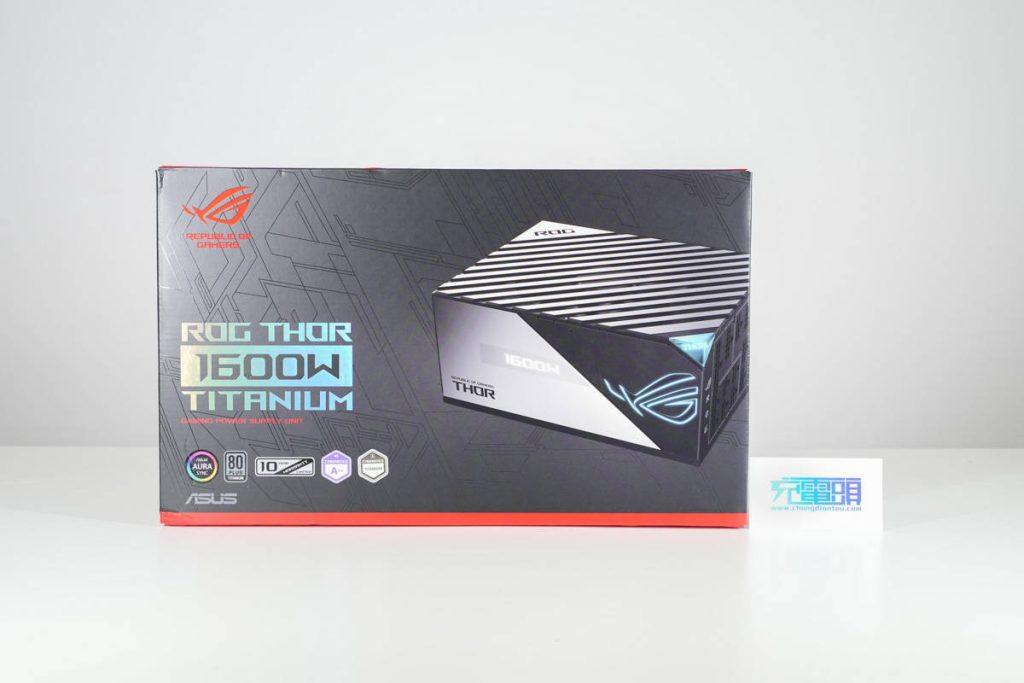

包装盒相当的大，设计上满满的科技风格。顶面印有ROG品牌logo、电源外观图、名称以及卖点，包括AURA SYNC神光同步、80 Plus钛金牌认证、10年质保、Lambda A++认证、CYBENETICS认证。

底部印有电源内部核心器件介绍、能效测试图以及认证标识等，采用了氮化镓功率器件、数字控制芯片、ROG散热片、135MM PWM风扇。

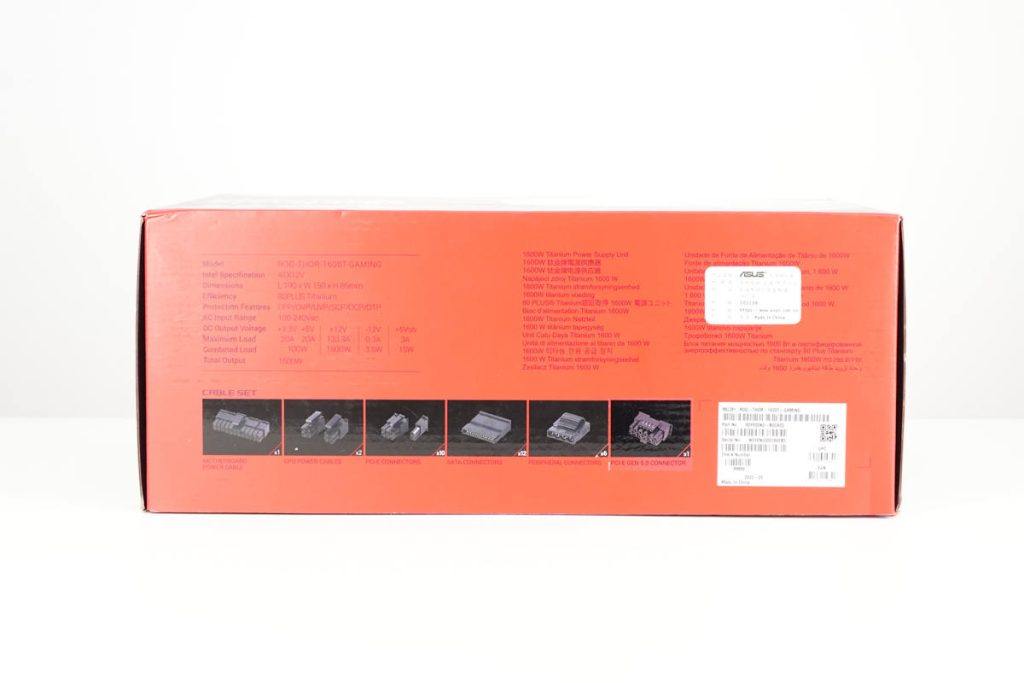

背面印有电源参数、附带模组线连接器特写图以及对应数量。

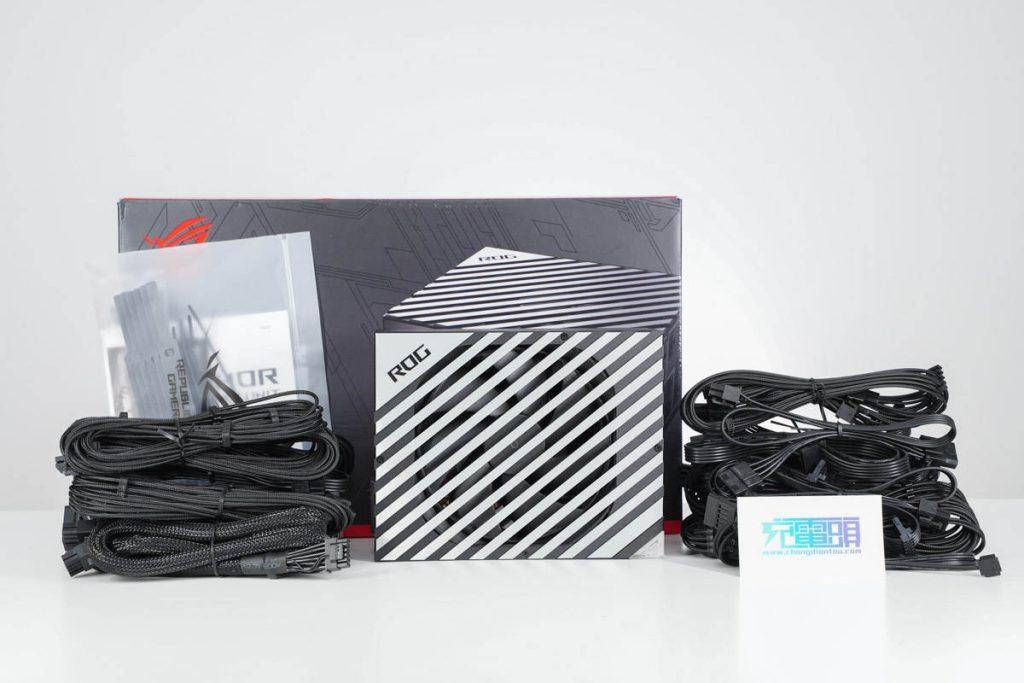

包装内全部东西一览，包括雷神2代电源、电源线、多组模组线、扎带以及说明书等，扎带和说明书等另用塑料袋包装。

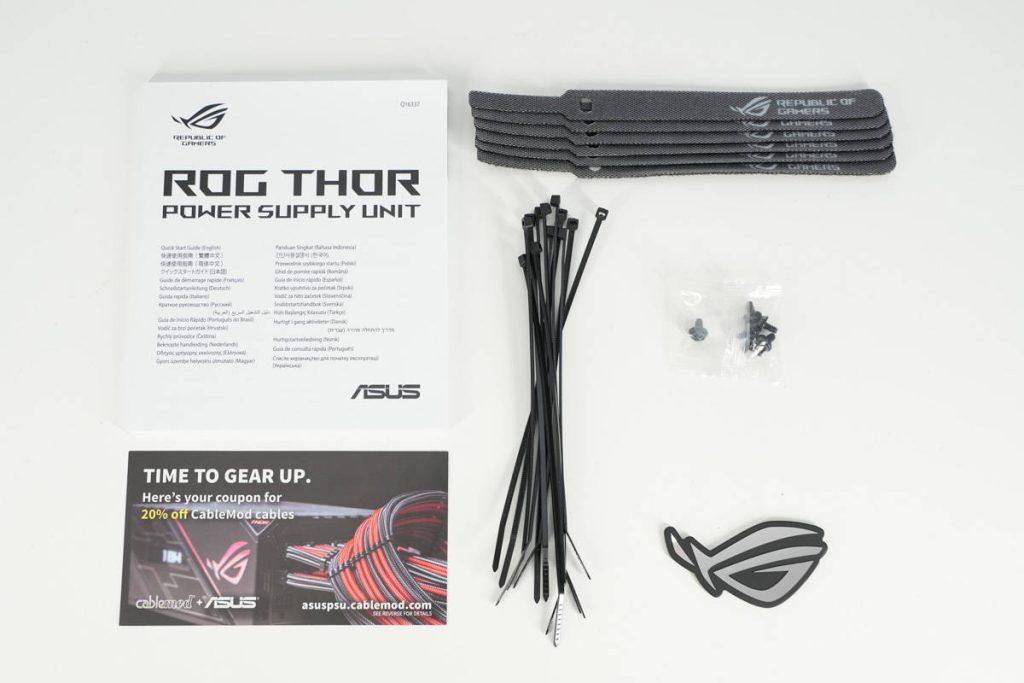

塑料袋内东西一览，包括一本说明书、定制线缆优惠券、魔术扎带、自锁式尼龙扎带、固定螺丝以及ROG玩家国度的磁吸装饰金属板。

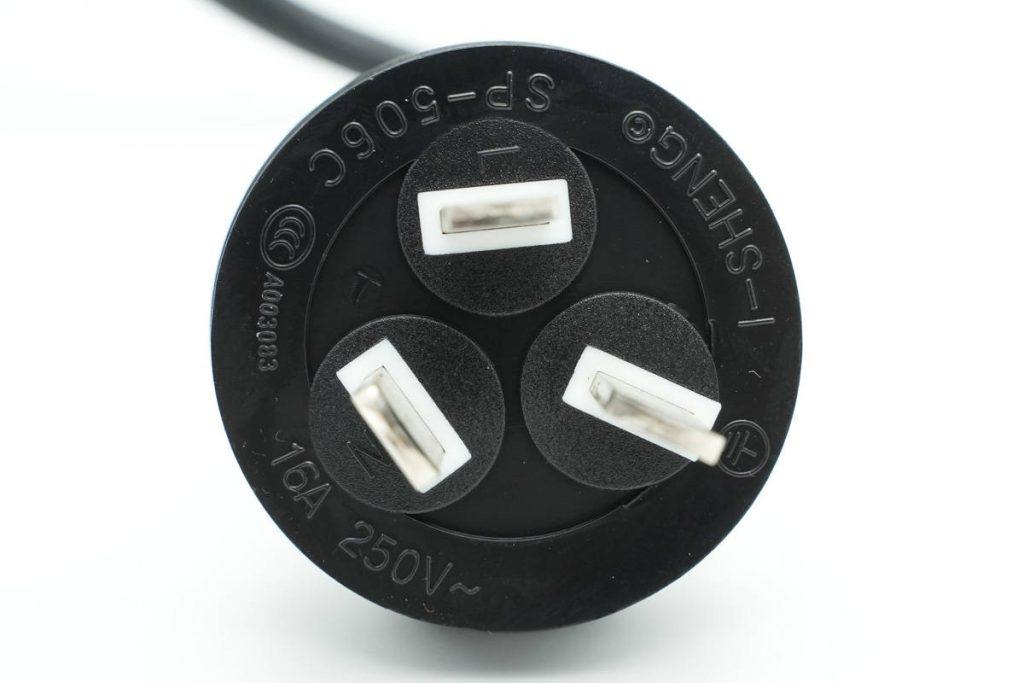

电源线插头特写，规格为16A 250V~，通过了CCC认证。

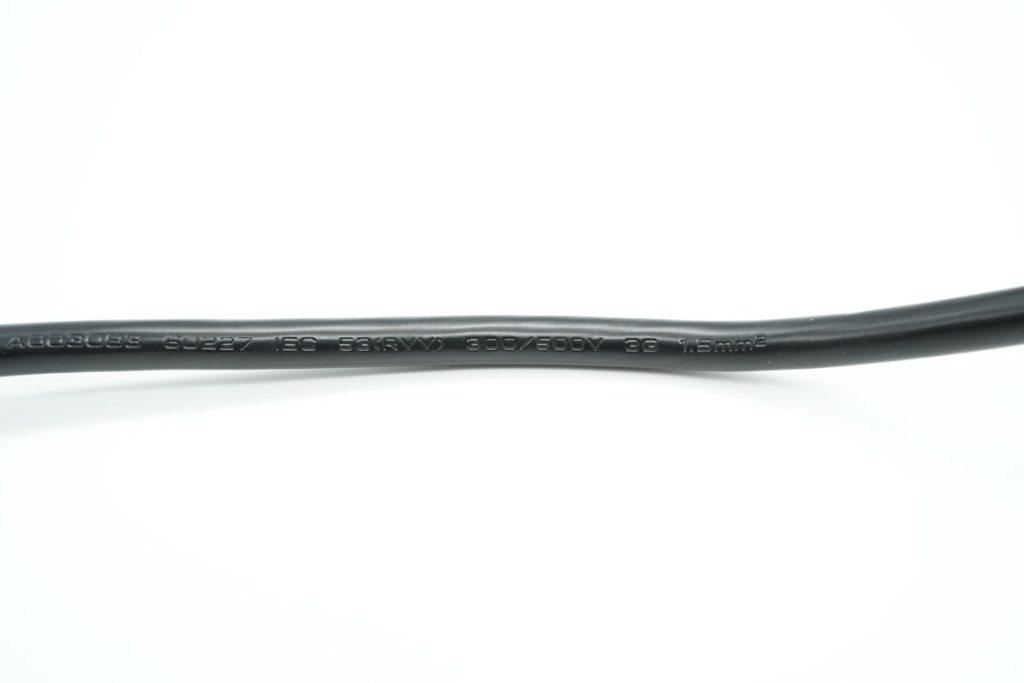

电源线由镒胜电子（深圳）有限公司生产，300/500V，1.5mm²规格。

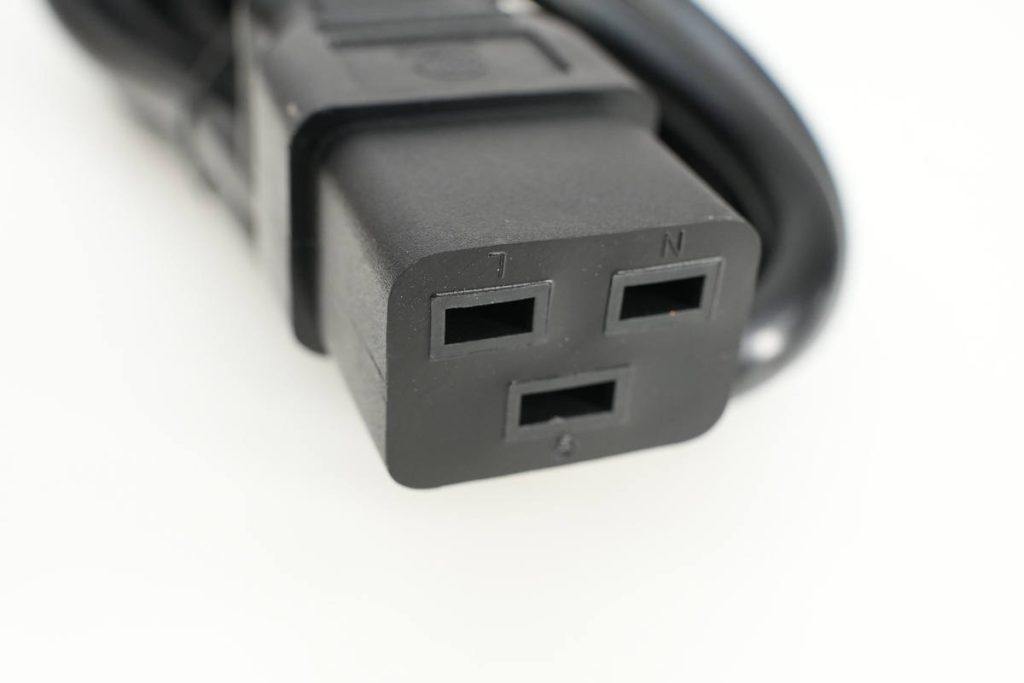

另一端为长方形插头，插槽为水平品字布局，C19大电流接口。

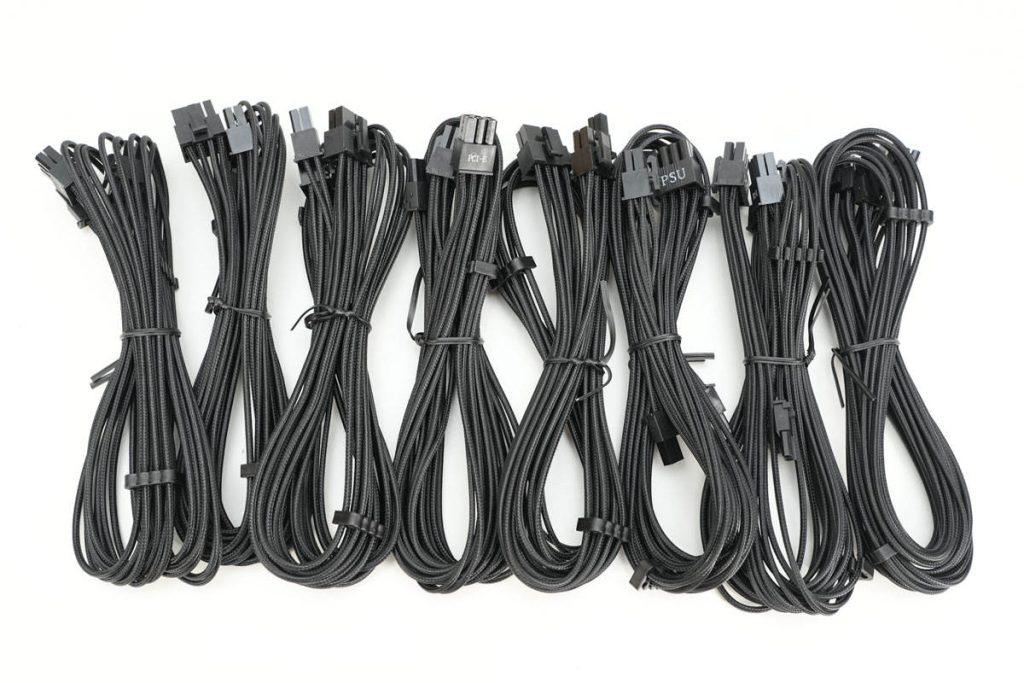

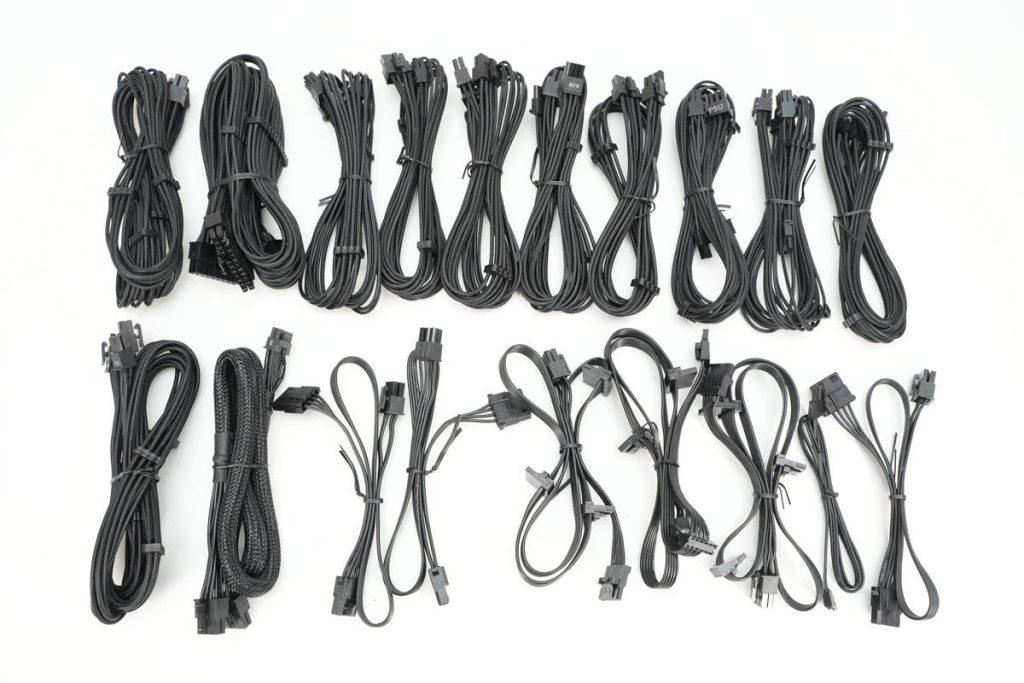

全部模组线一览，包括主板供电线缆、两条4+4 CPU供电线缆、一条PCIE5.0 16PIN供电线缆、六条PCIE 8PIN供电线缆、两条PCIE 8+8 供电线缆，以及对应SATA硬盘与IDE外设的连接线缆。丰富的线缆组合，可以满足高端主板和多张显卡的供电需求。

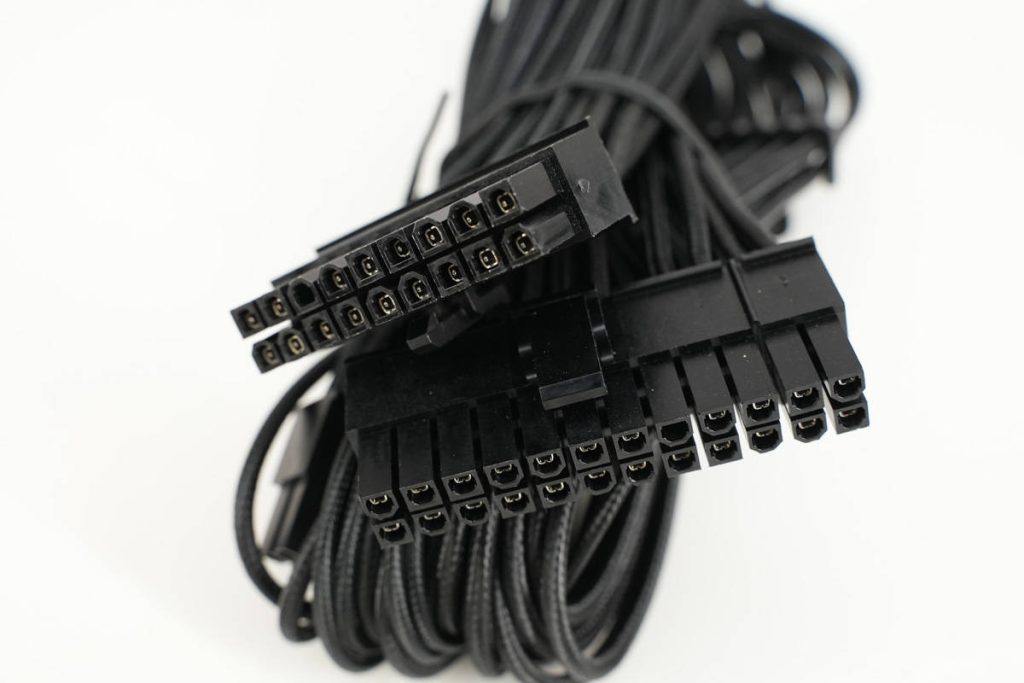

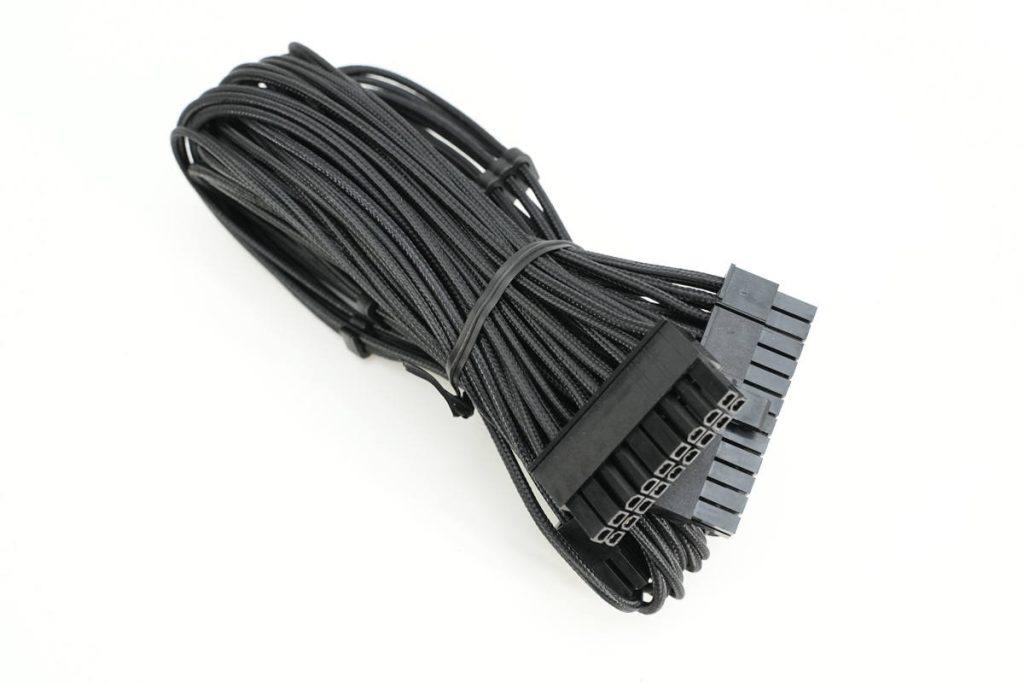

主板供电线缆特写，线身采用编织外衣保护。

插头设有卡扣，帮助固定避免脱落。

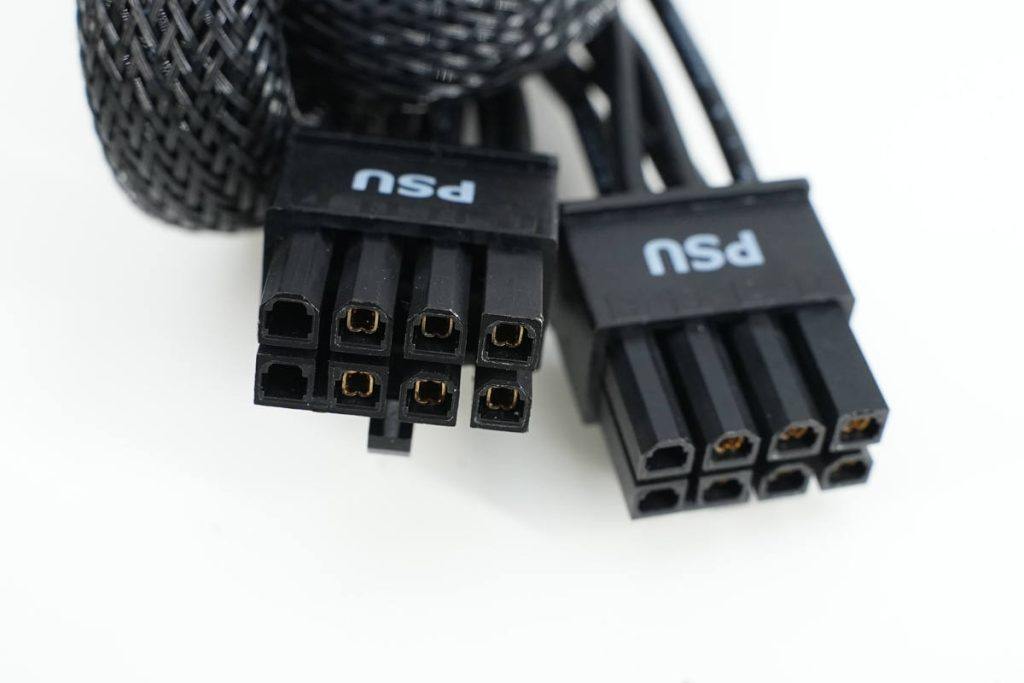

两条PCIE 8+8 供电线缆以及六条PCIE 8PIN供电线缆一览。

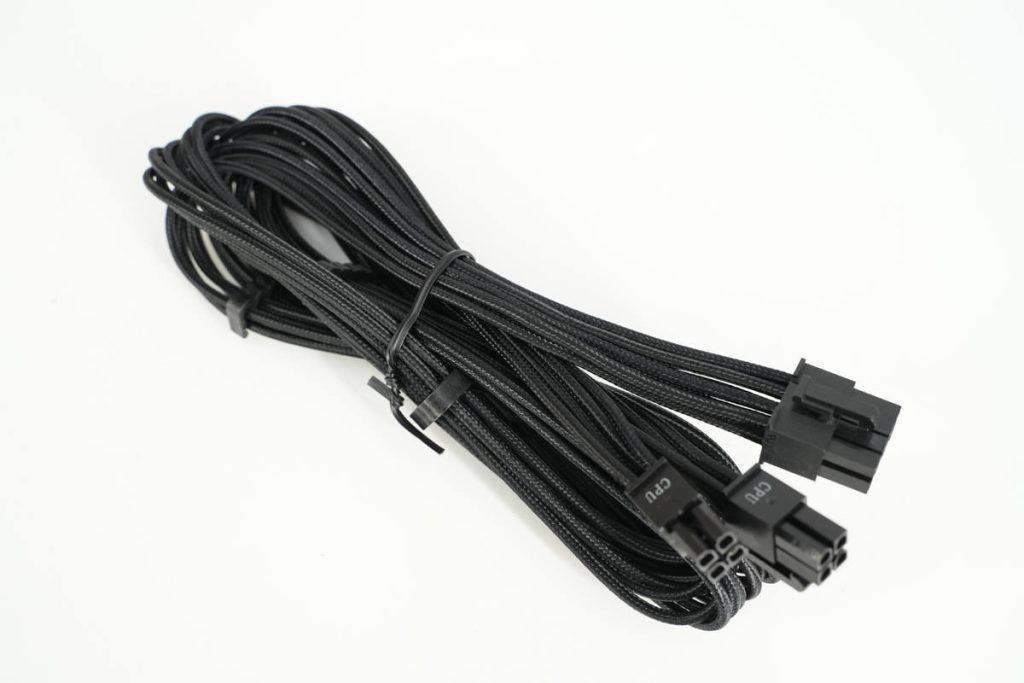

CPU双4Pin连接导线特写。

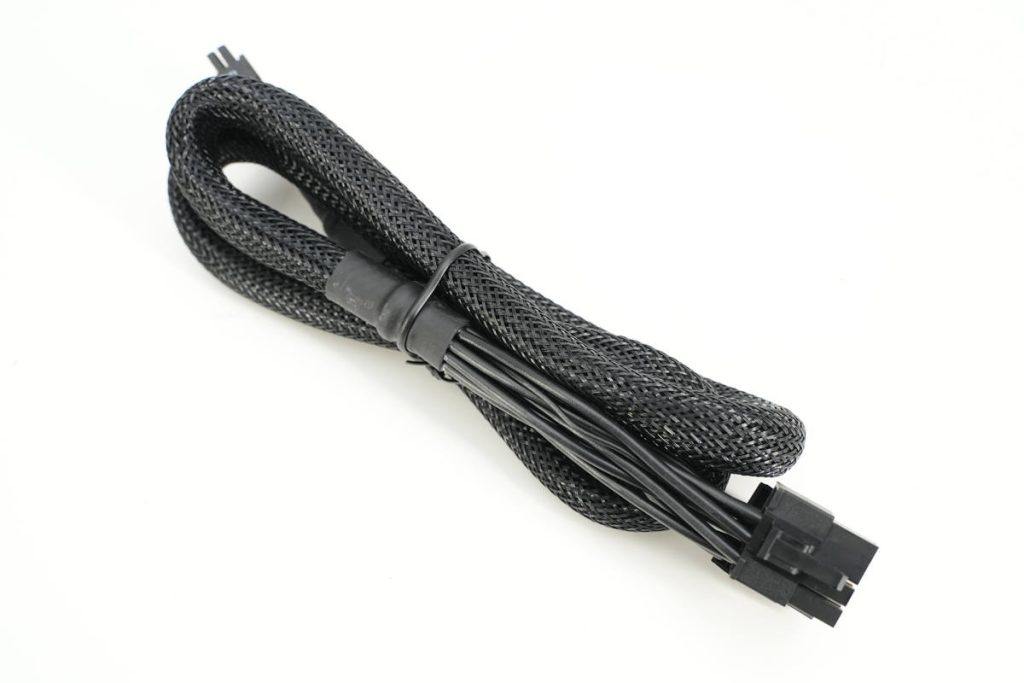

用于PCIE5.0显卡供电的线缆，外包蛇皮网。

电源侧采用两个接口从电源取电。

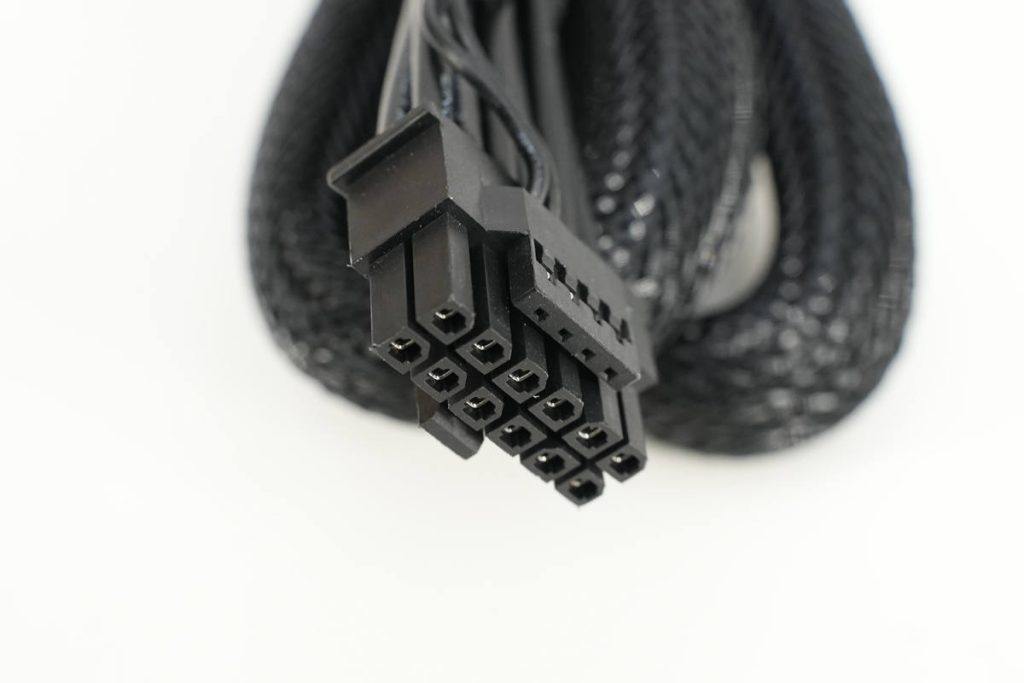

用于PCIE5.0显卡供电的16Pin插头。以上模组线均设有编织外衣保护。

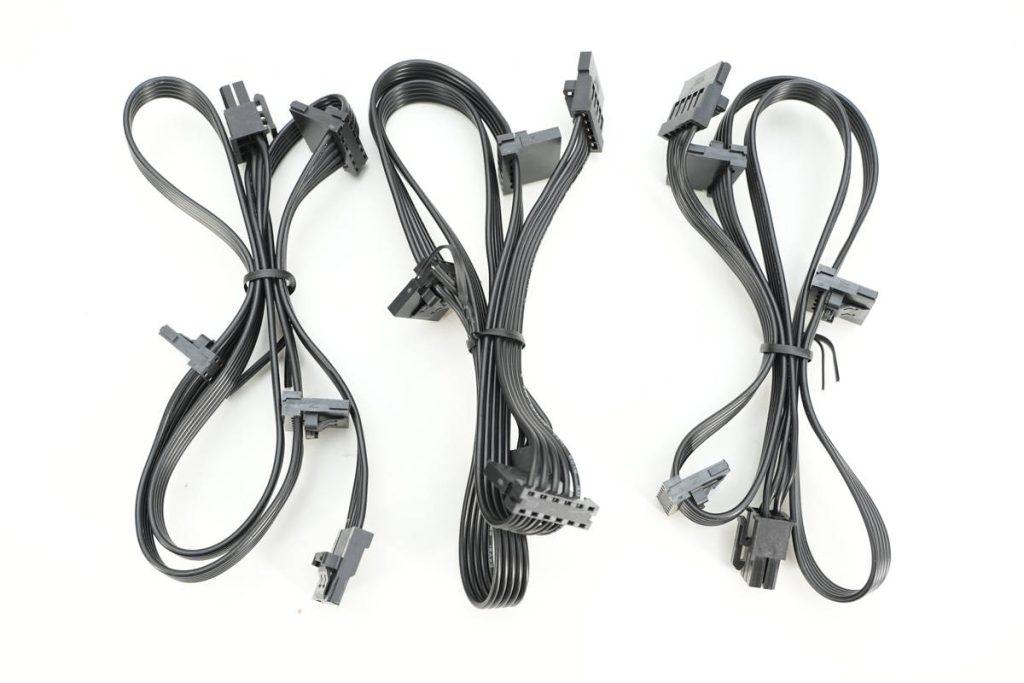

三组连接SATA硬盘的供电线，可扩展12块硬盘。

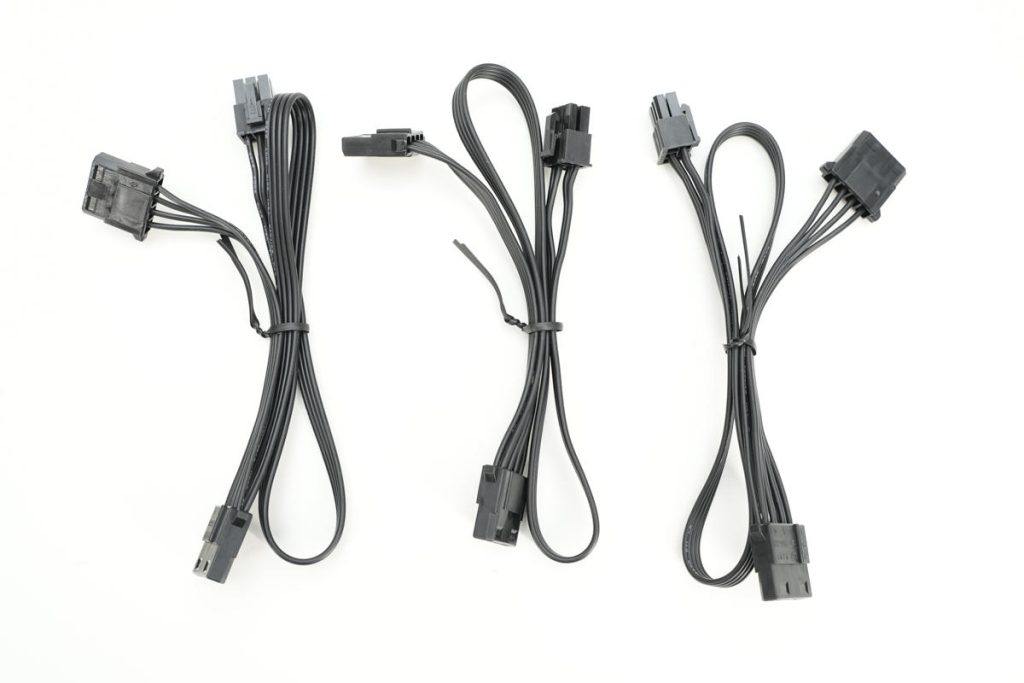

三组IDE外设连接线缆，提供6个大4D接口，可用于风扇及灯光供电。

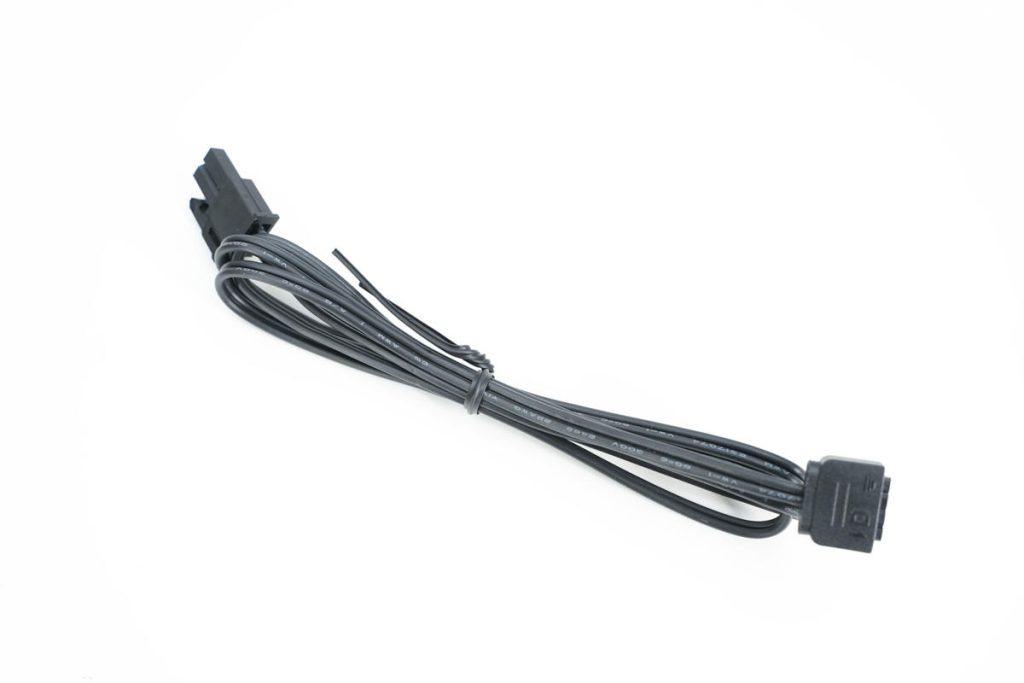

连接电源与主板，进行电源灯光控制的线缆。

连接主板的5V ARGB端子。

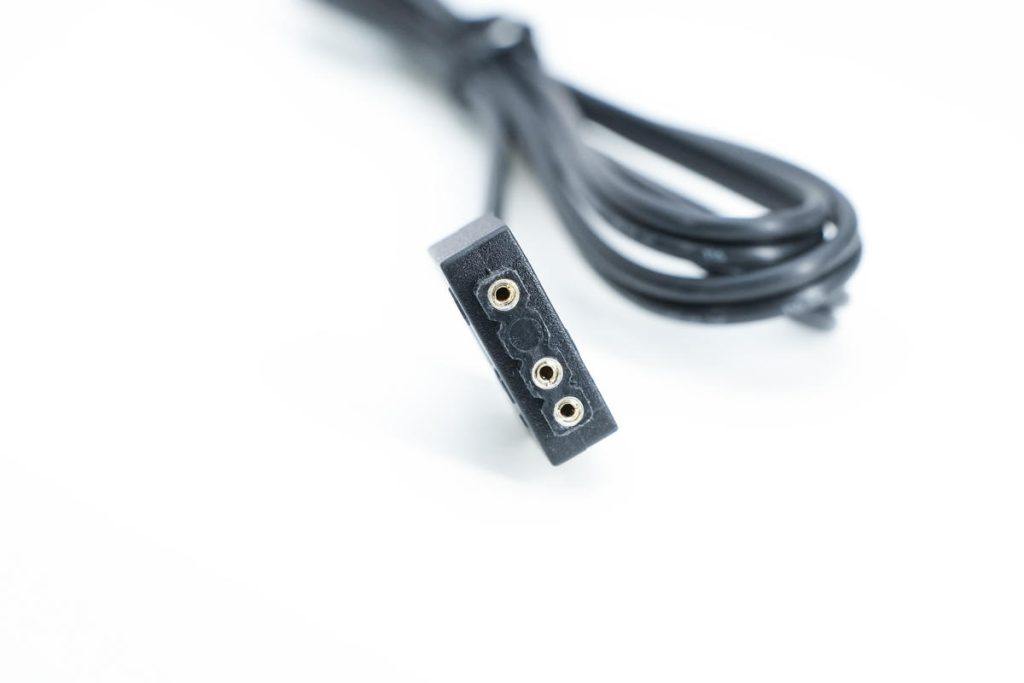

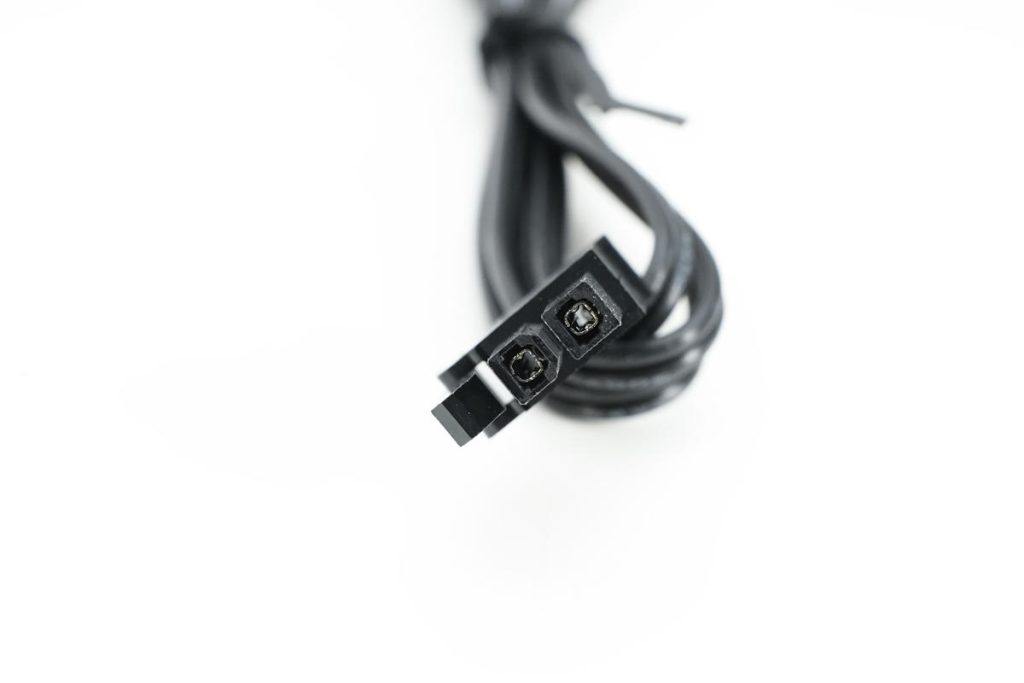

连接到电源的端子。

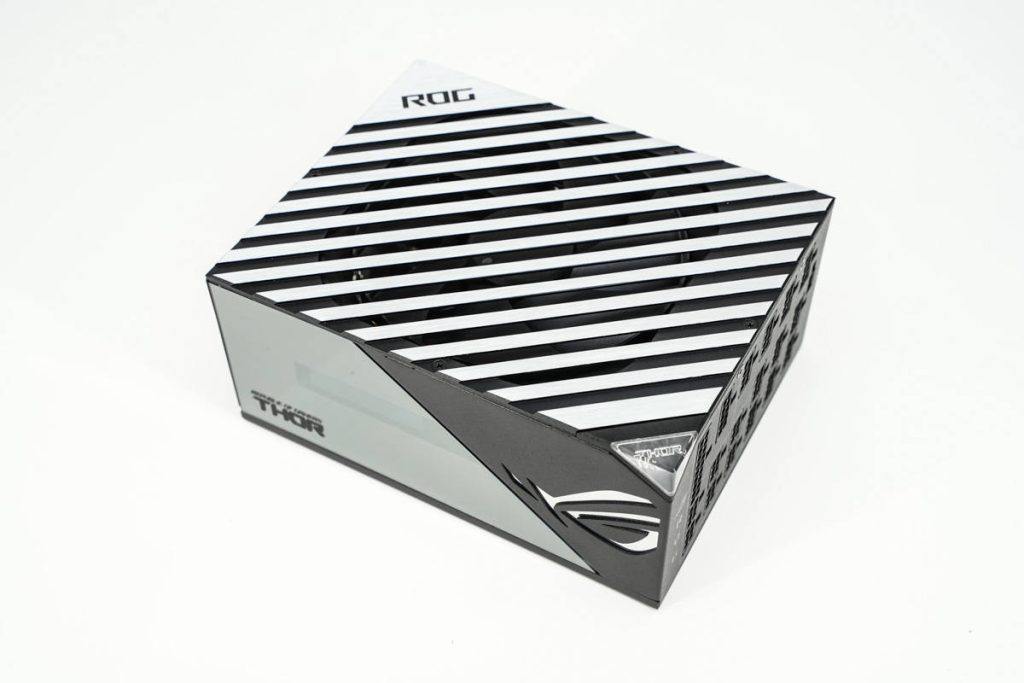

华硕ROG 1600W雷神2代电源黑白配色，外观时尚。金属外壳拼接紧密，棱角过渡分明，表面磨砂和拉丝工艺处理，带来很好的视觉体验和手感。

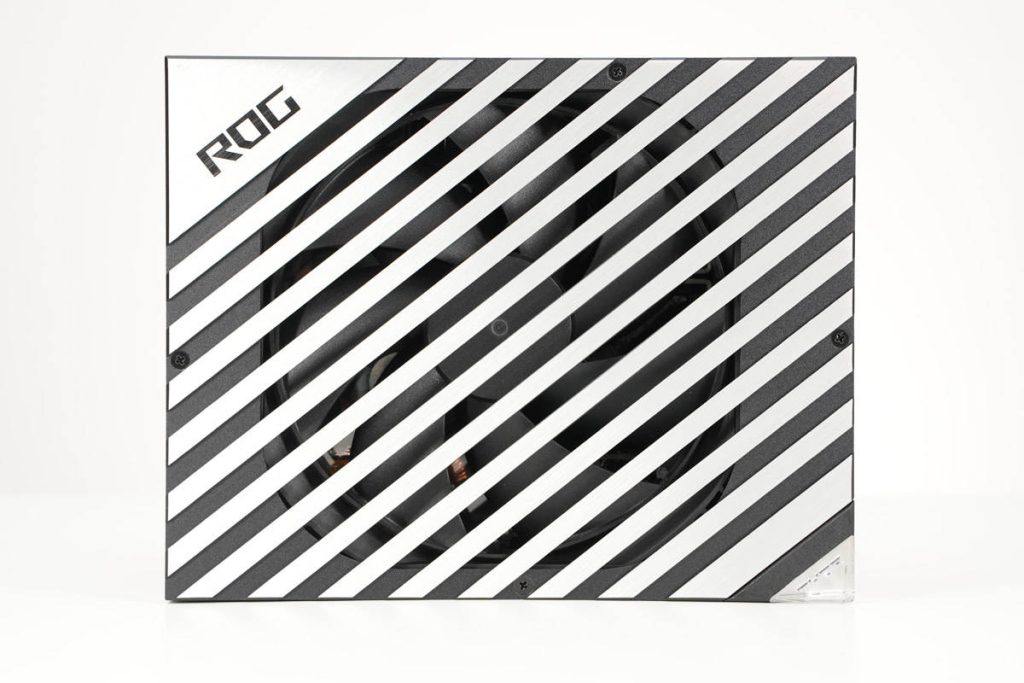

机身顶部设有135MM PWM风扇并覆盖网罩保护，两侧各有一颗螺丝进行固定。网罩格栅样式设计，黑白交替，银白色金属面拉丝处理，手感很好。

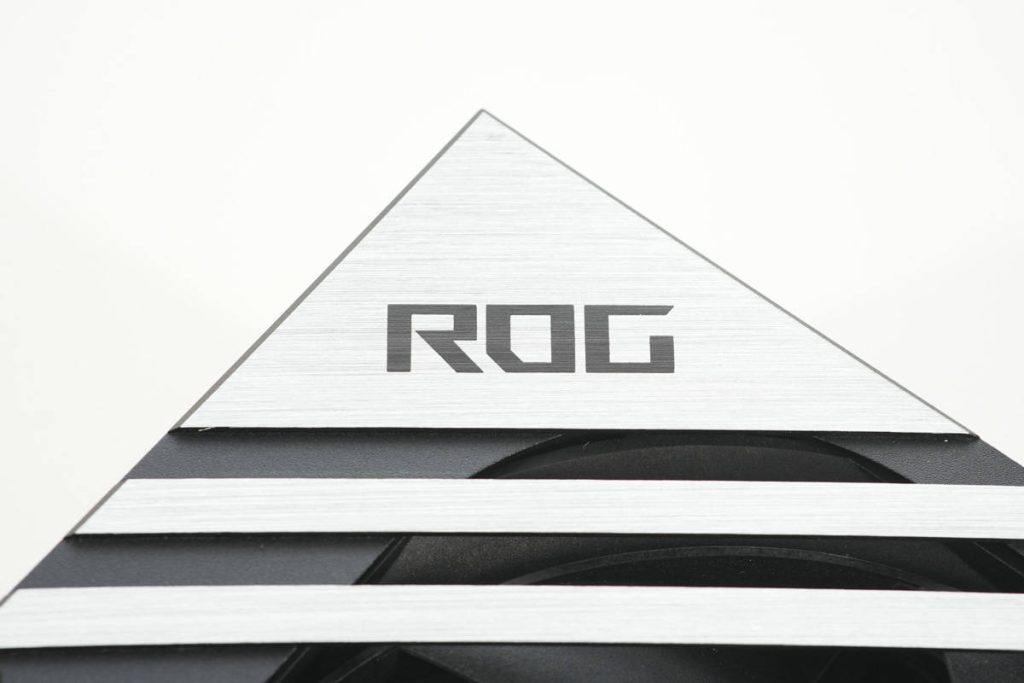

三角形区域设计有ROG品牌logo。

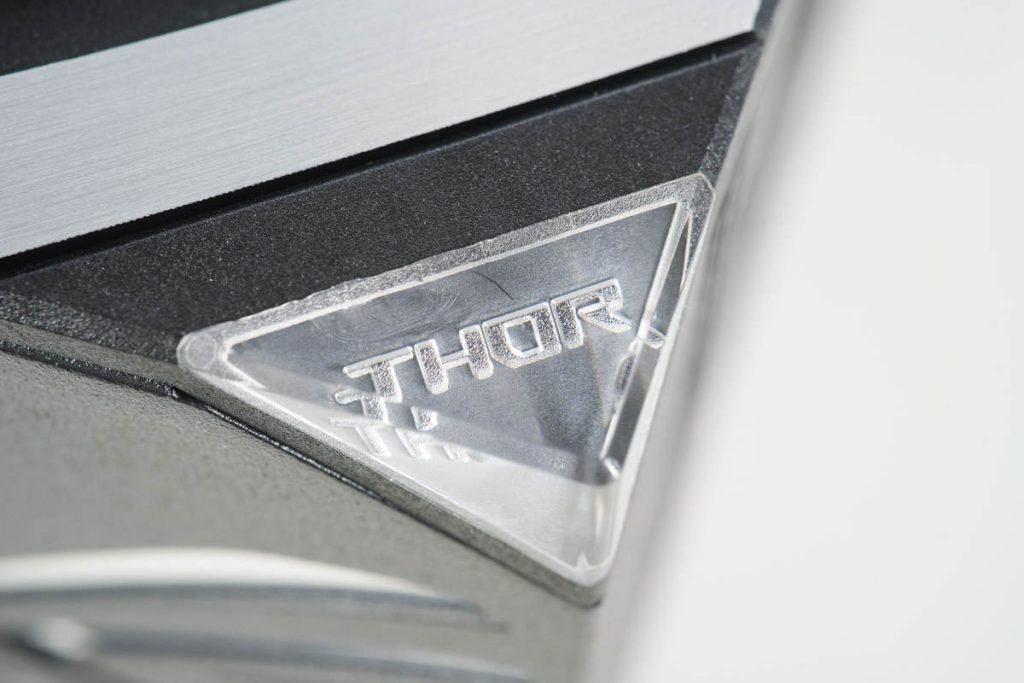

对角处设有透明亚克力导光块，底面有THOR字样。

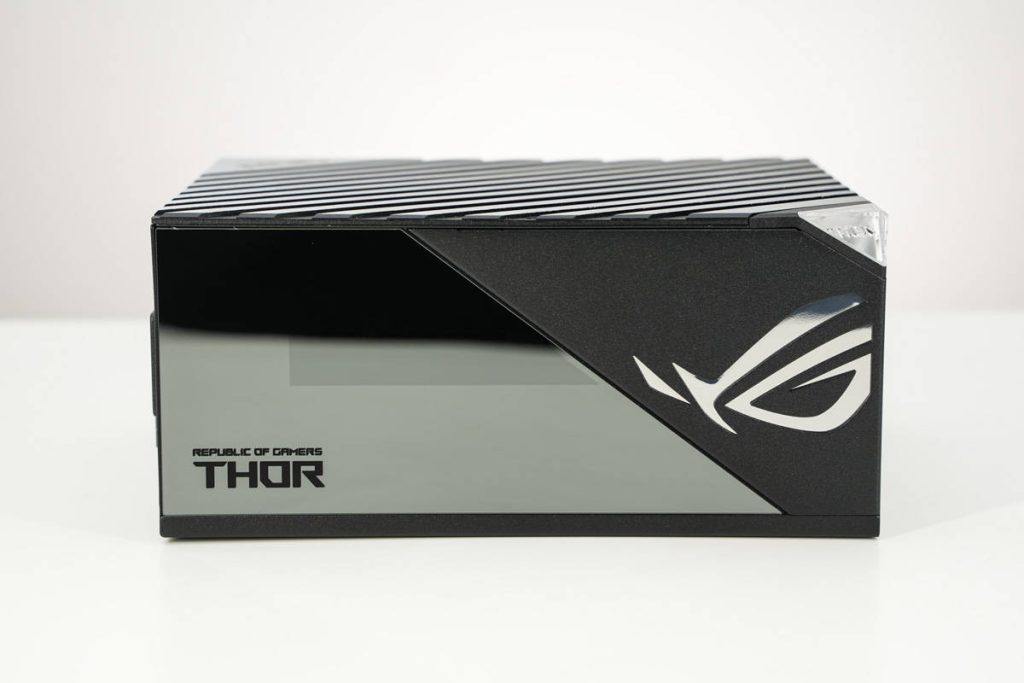

机身一侧覆盖梯形亮面板，左下角还设计有REPUBLIC OF GAMERS（玩家国度）和THOR字样，外壳按照玩家国度logo镂空。内部对应这两部分区域分别设有OLED屏以及灯板，实现实时显示功率以及炫酷灯效。

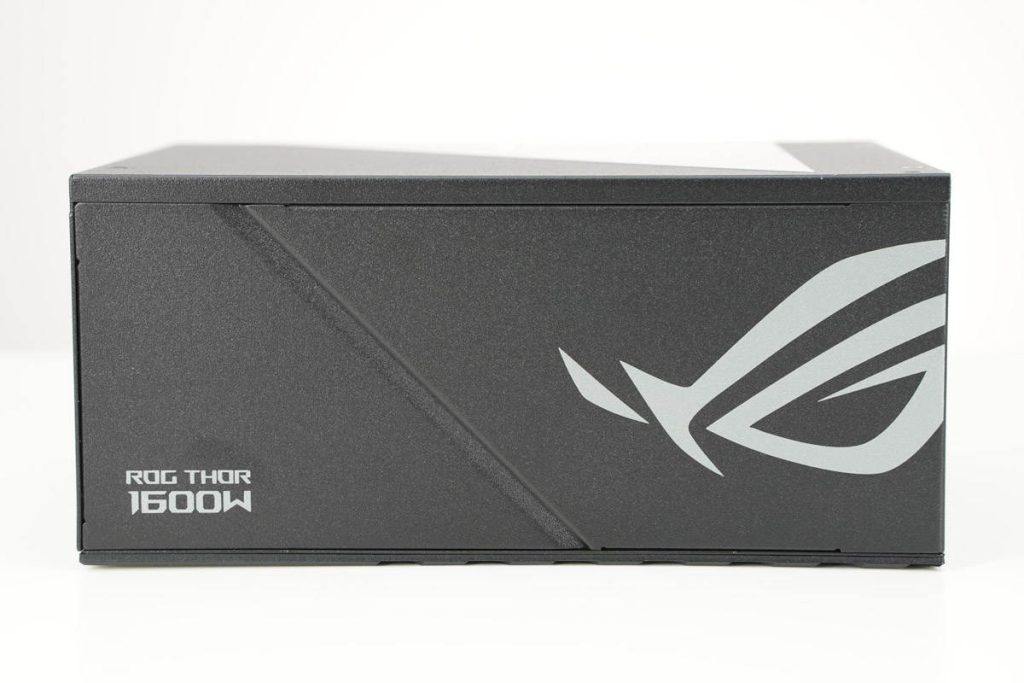

另一侧设计有ROG THOR 1600W以及玩家国度logo。

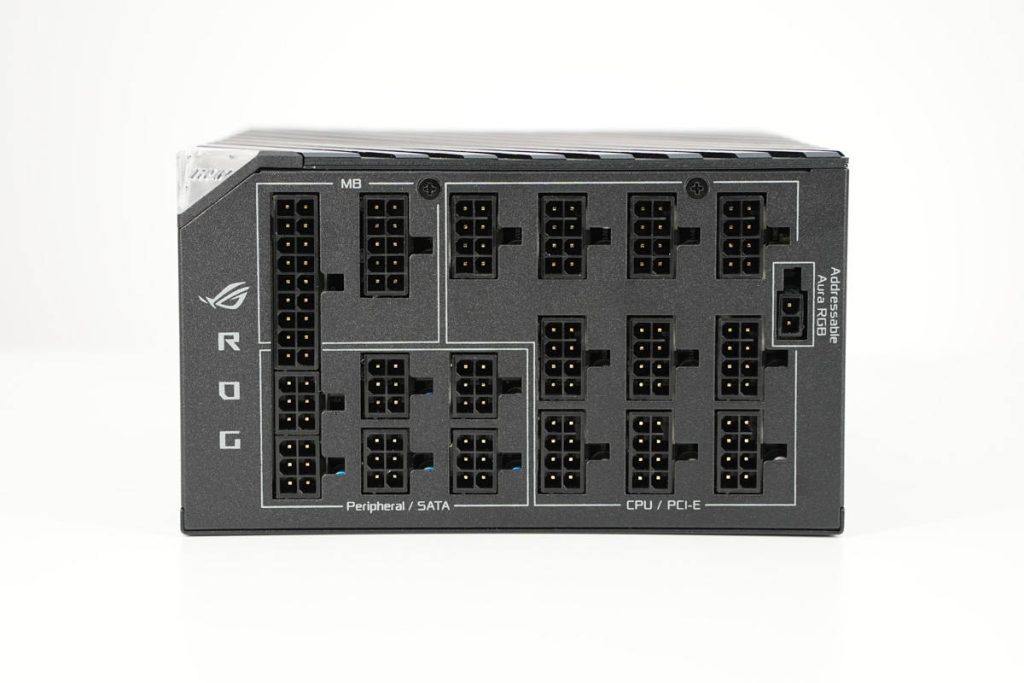

机身前端竖直布局MB、Peripheral/SATA、CPU/PCI-E、Addressable Aura RGB插槽，使用白框分隔区别，方便用户组装使用。

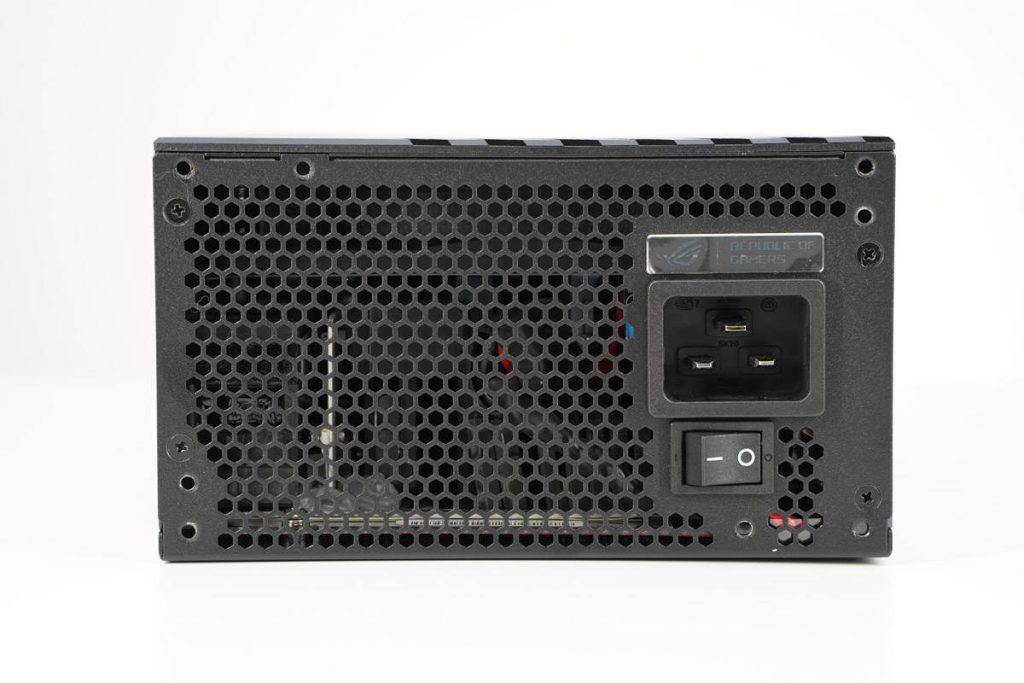

另一端设有电源开关键和输入接口，外壳剩余区域全部为网格状设计帮助散热。

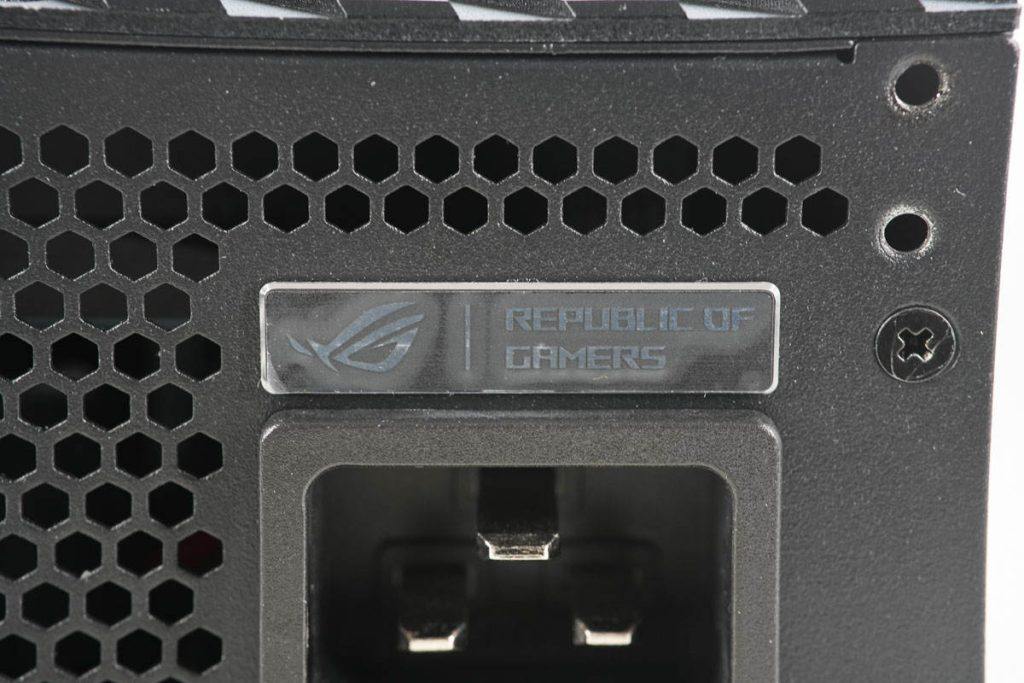

插口上方设有一块金属贴片，设计有REPUBLIC OF GAMERS英文品牌和logo。

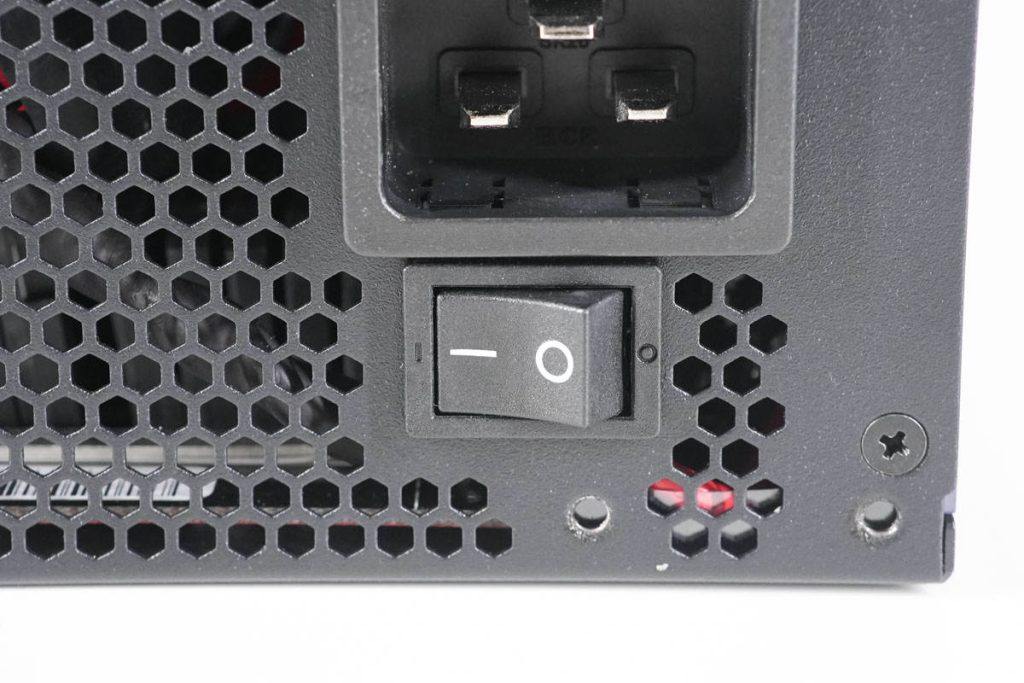

电源键特写，两侧设有开关标志。

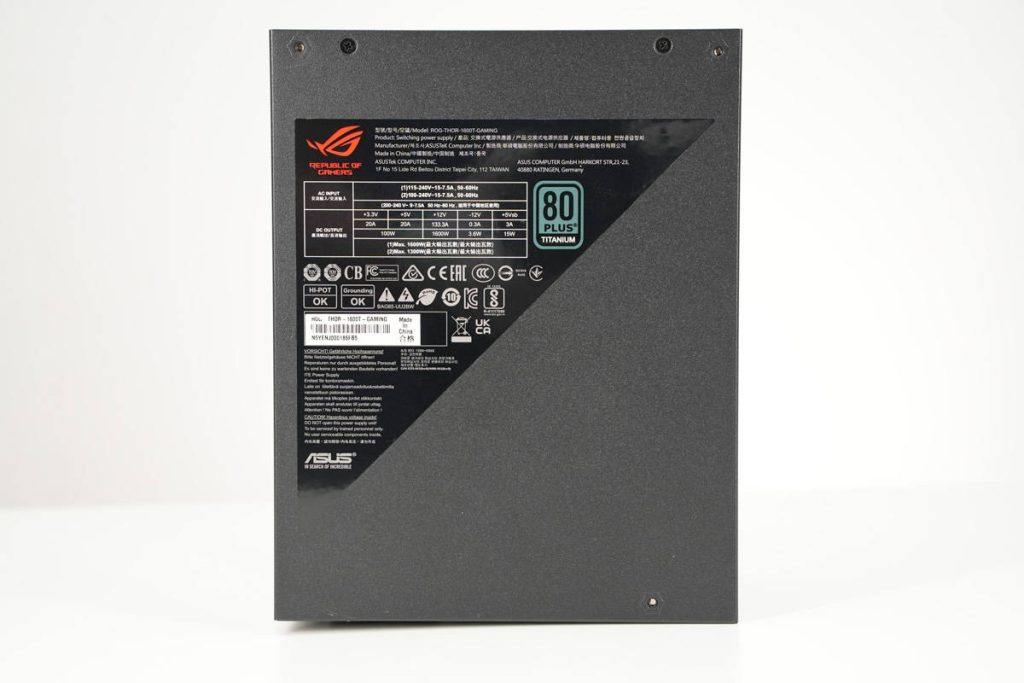

底部贴有电源铭牌，印有产品型号、名称、制造商、参数、80 Plus钛金牌认证标识以及安规认证等信息。

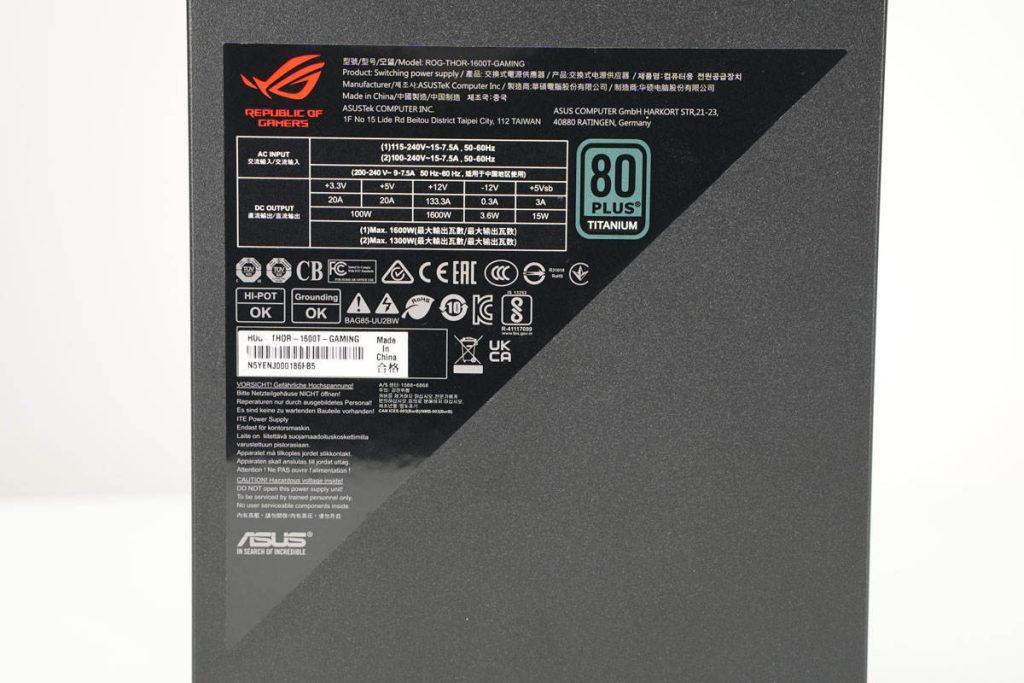

铭牌信息特写

型号：ROG-THOR-1600T-GAMING

名称：交换式电源供应器

交流输入：

(1)115-240V~15-7.5A，50-60Hz

(2)100-240V~15-7.5A，50-60Hz

(200-240V~9-7.5A，50-60Hz，适用于中国地区使用)

输出：+5V20A&+3.3V20A 100W

+12V133.3A 1600W

-12V0.3A 3.6W

+5VSB3A 15W

(1)Max，1600W（最大输出瓦数）

(2)Max，1300W（最大输出瓦数）

制造商：华硕电脑股份有限公司

电源已经通过了CCC、CE、FCC、TUV、CB、EAC、KC、RoHS、UKCA等多项认证。

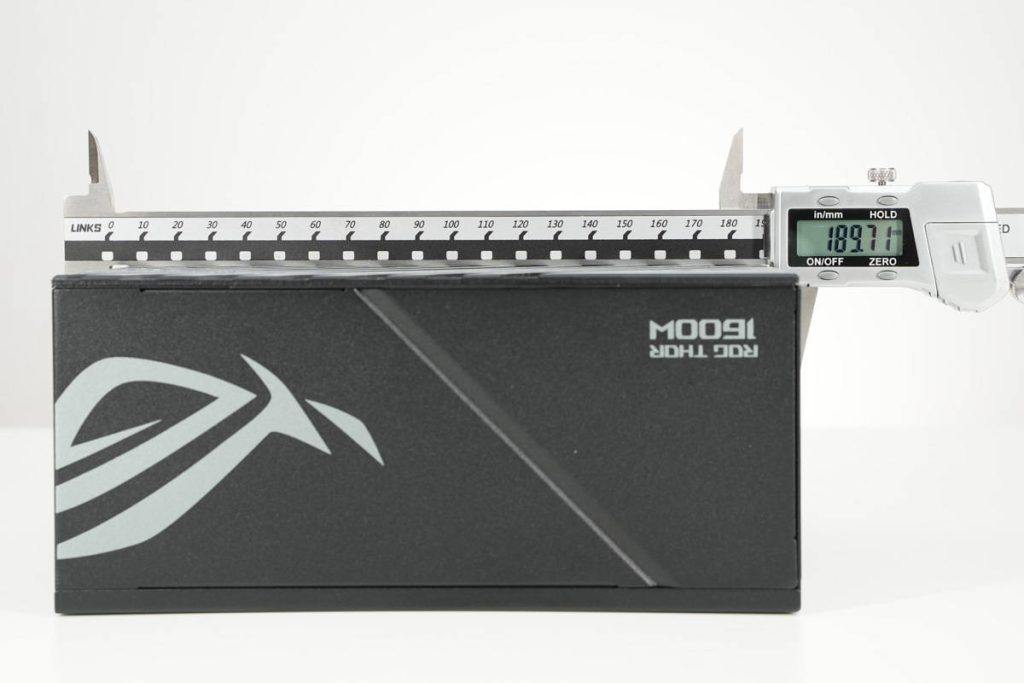

测得电源机身长度为189.71mm。

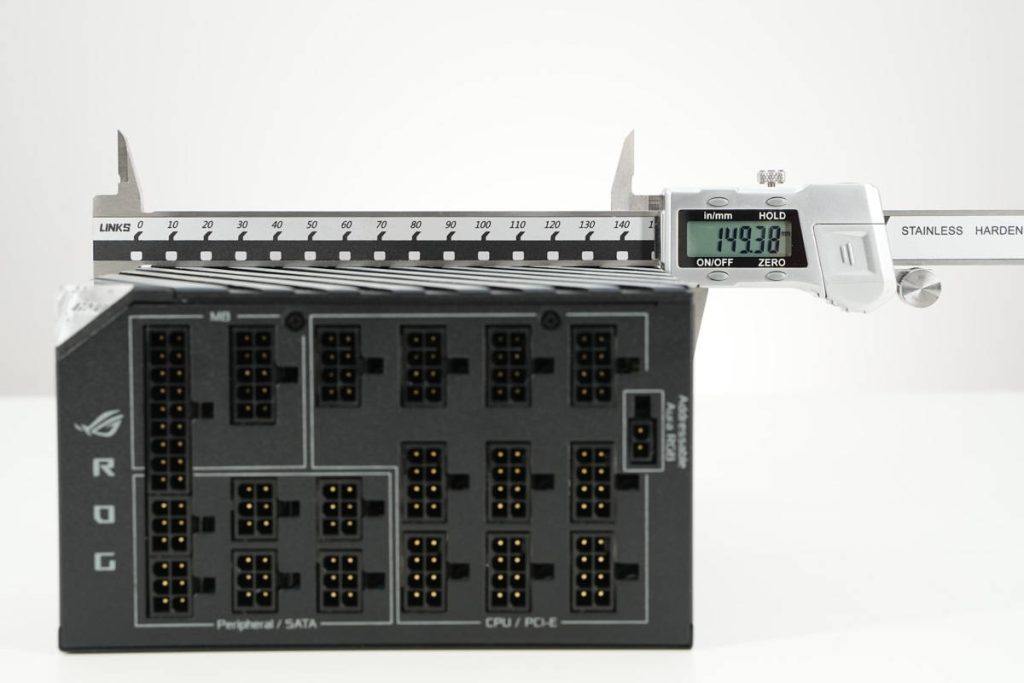

宽度为149.38mm。

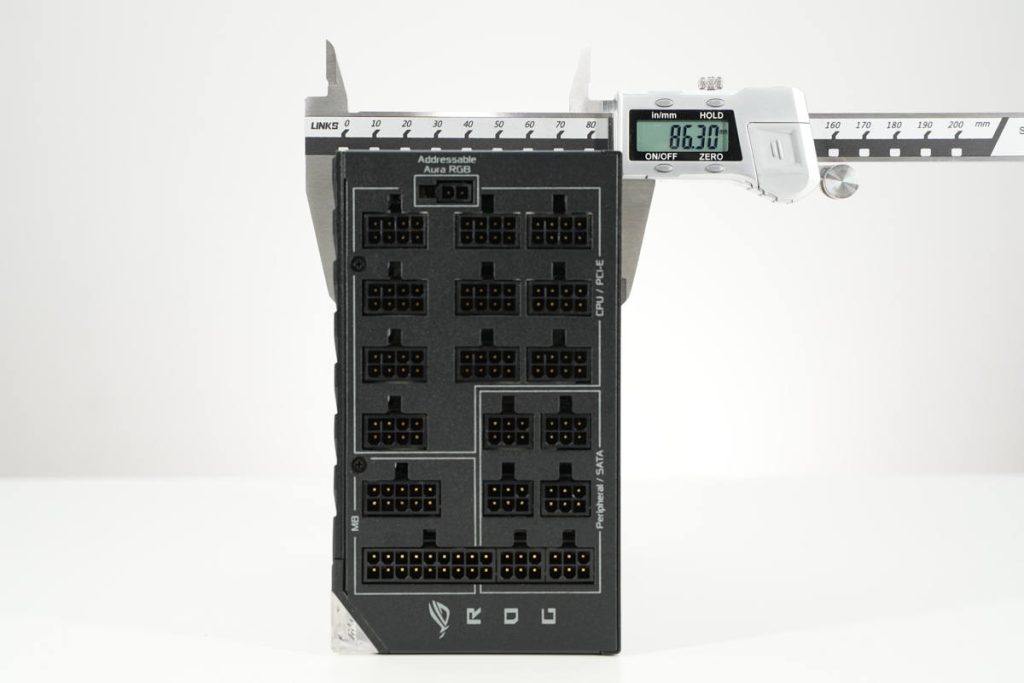

厚度为86.3mm。

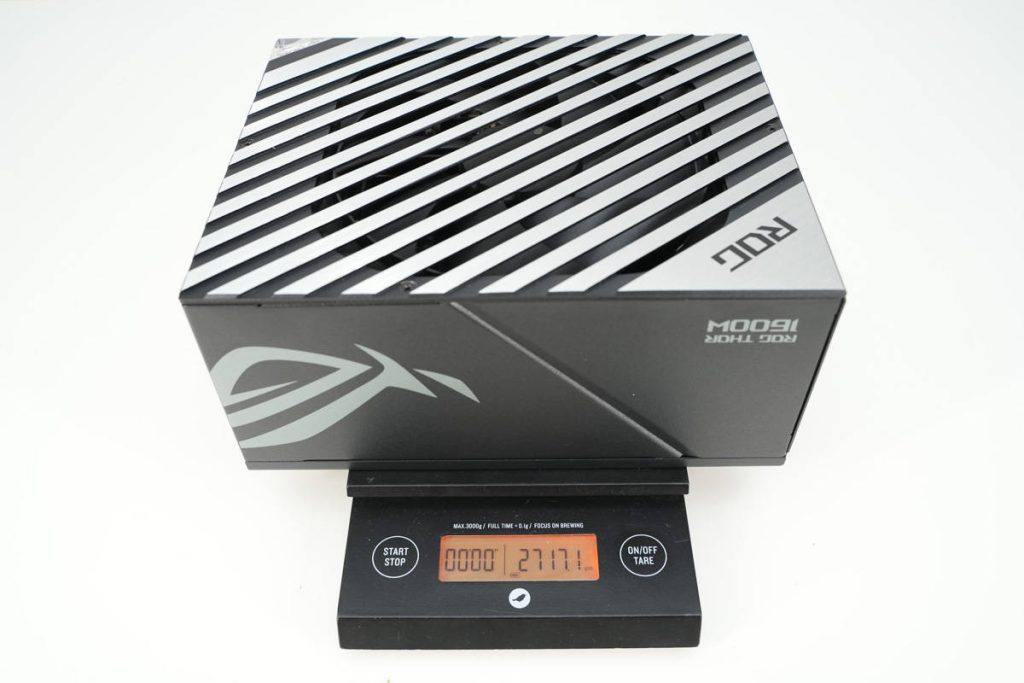

电源净重约为2717g。

华硕ROG雷神1600W电源拆解

看完了ROG雷神1600W电源的开箱和尺寸，下面就对这款电源进行拆解，看看这款电源是怎么做到宽幅电压的80PLUS钛金认证，内部使用了哪家的氮化镓开关管和控制方案。

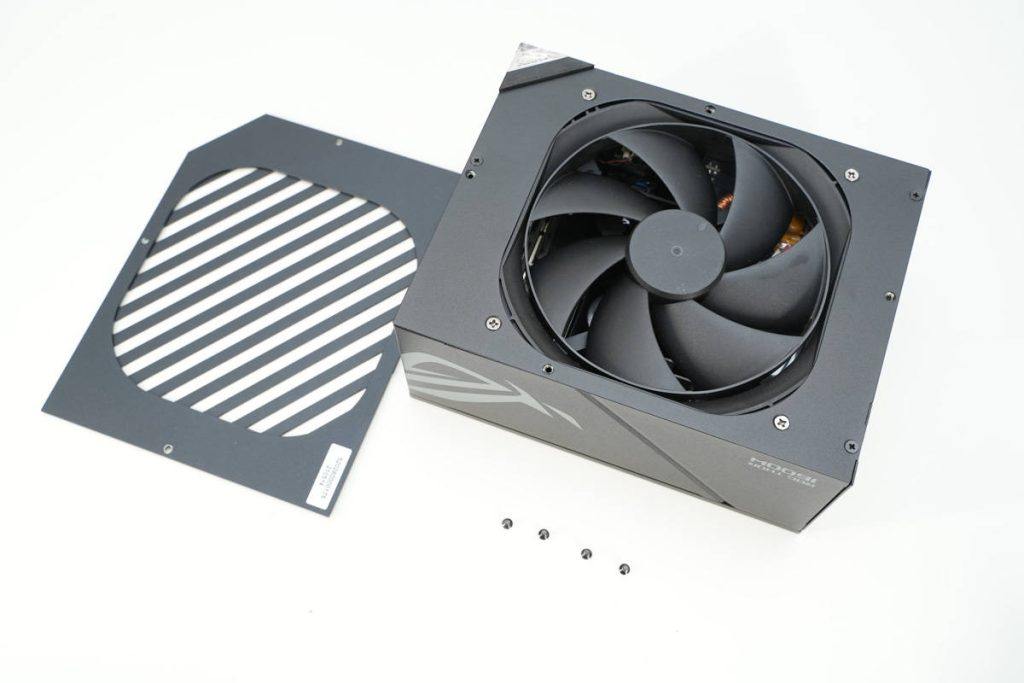

首先拧下电源正面风扇网罩的四颗固定螺丝，取下防止异物进入的格栅。

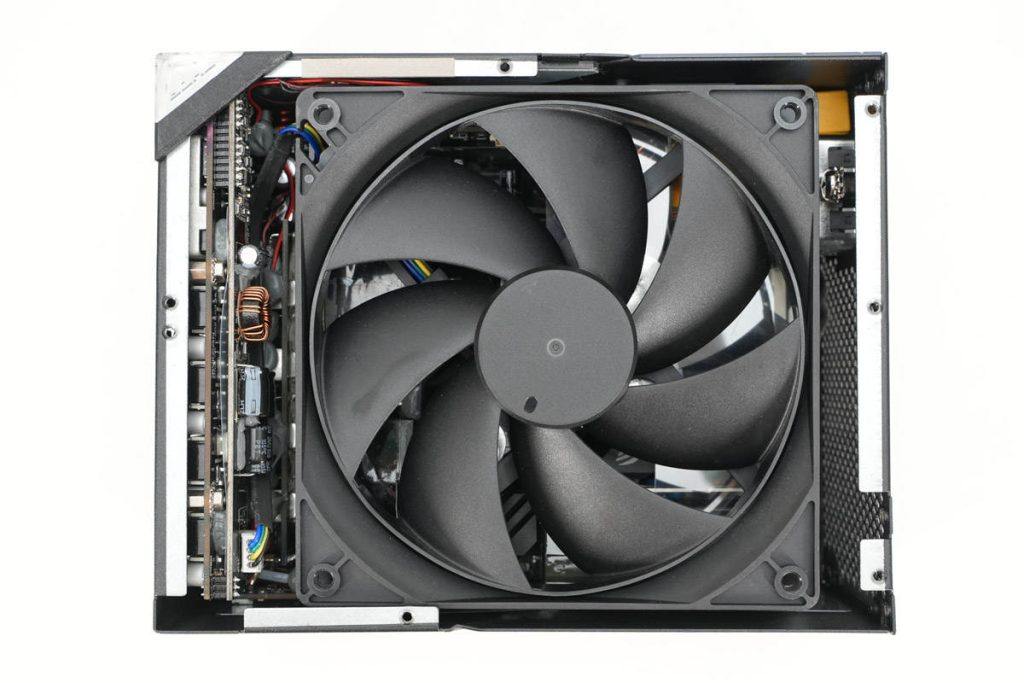

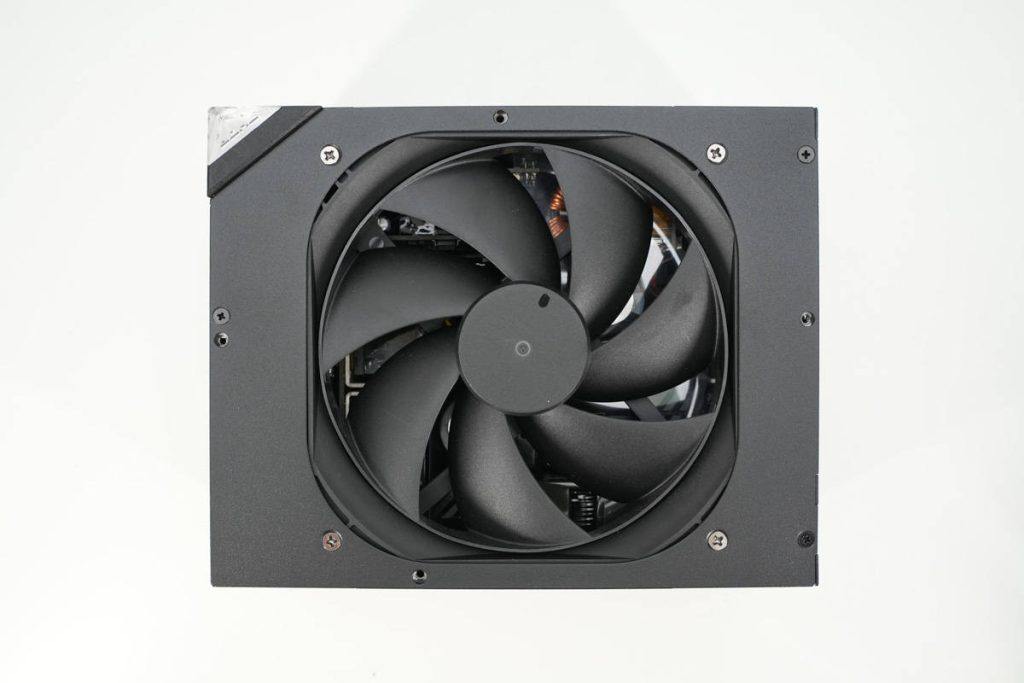

拆下格栅后，下面是135mm PWM散热风扇，同时在边缘是电源外壳的固定螺丝，隐藏在格栅盖板下面。

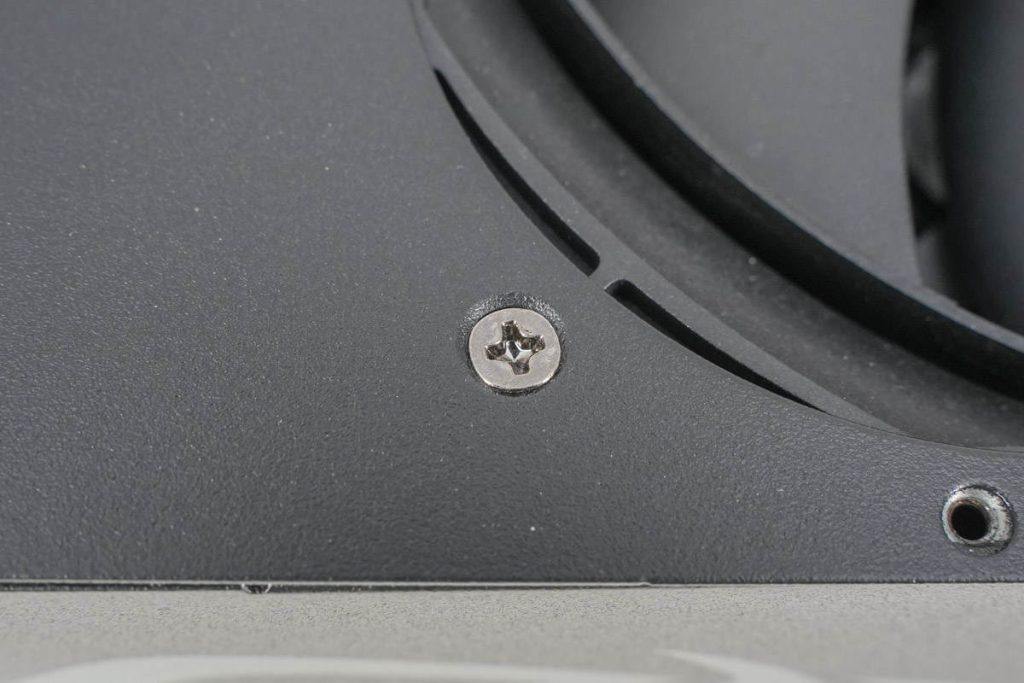

固定风扇的螺丝特写。

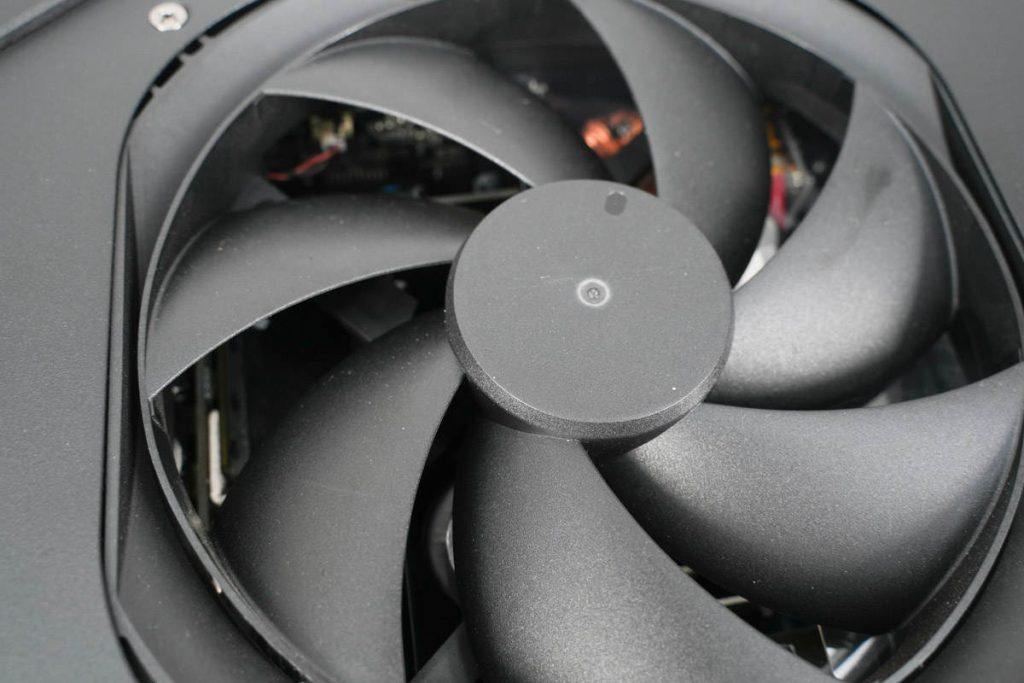

风扇为7片扇叶。

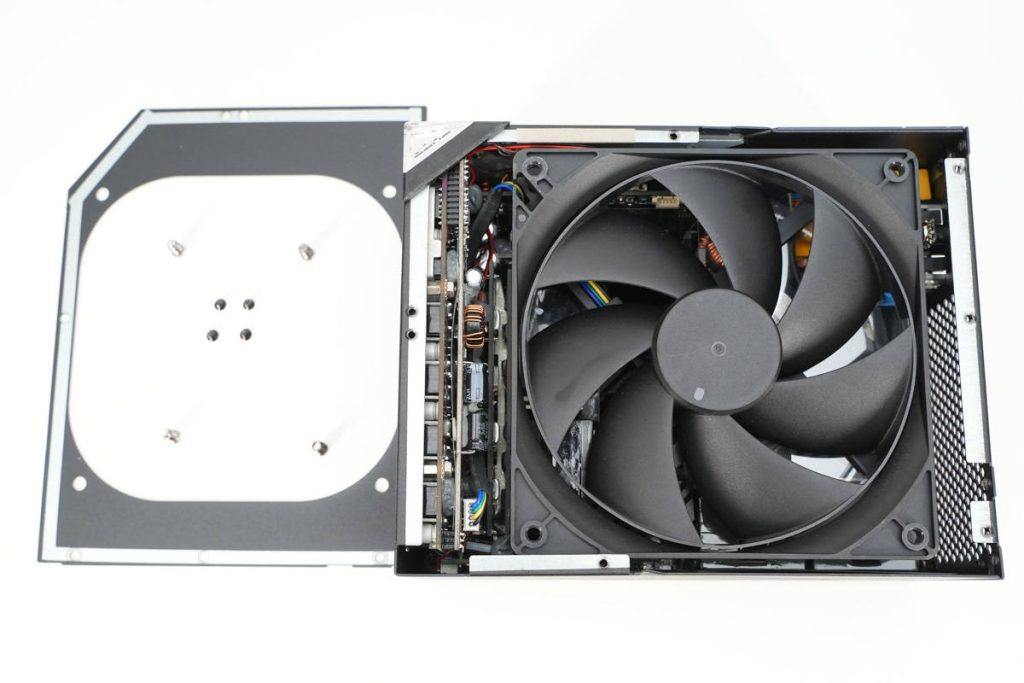

拧下固定风扇和固定上盖的螺丝，取下上盖。

正面来看，风扇占据了电源正面的绝大部分面积，大尺寸风扇为电源提供冷静而又高效的散热，降低高负载运行时的温升和噪音。并且这款电源还支持风扇自动停转，消除噪声，并减少电源内部积灰。

风扇背面固定一块扰流板，将气流导向变压器和开关管部分，为发热较大的器件充分降温。

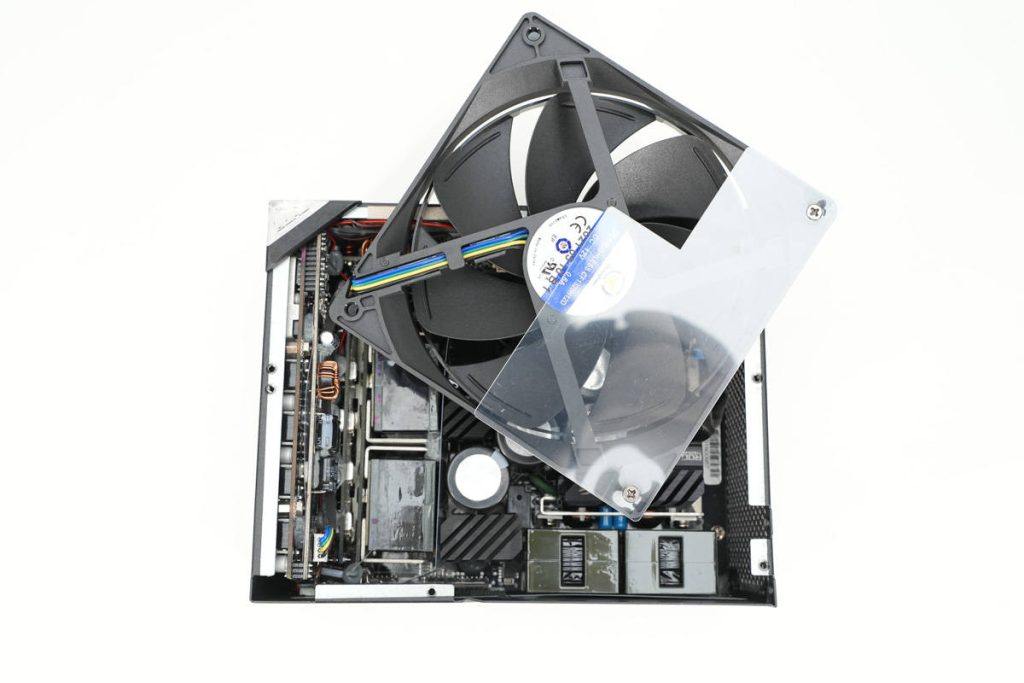

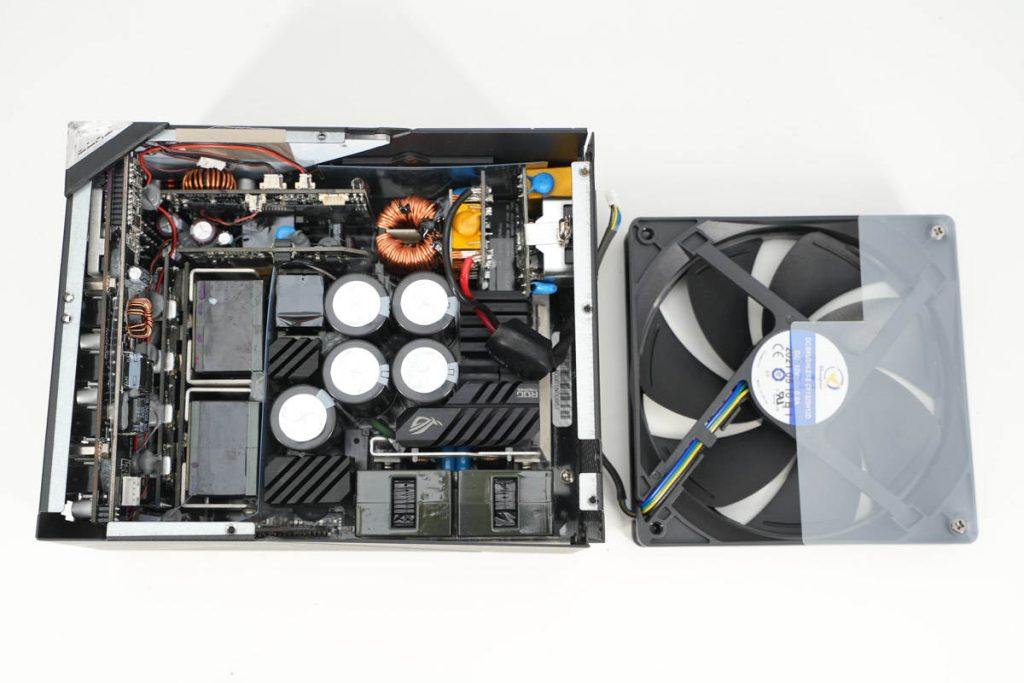

从电源壳体内部取出散热风扇，风扇对应出风口的位置是两个变压器和LLC开关管，从右侧电源插座面吹出，带走电源内部热量。

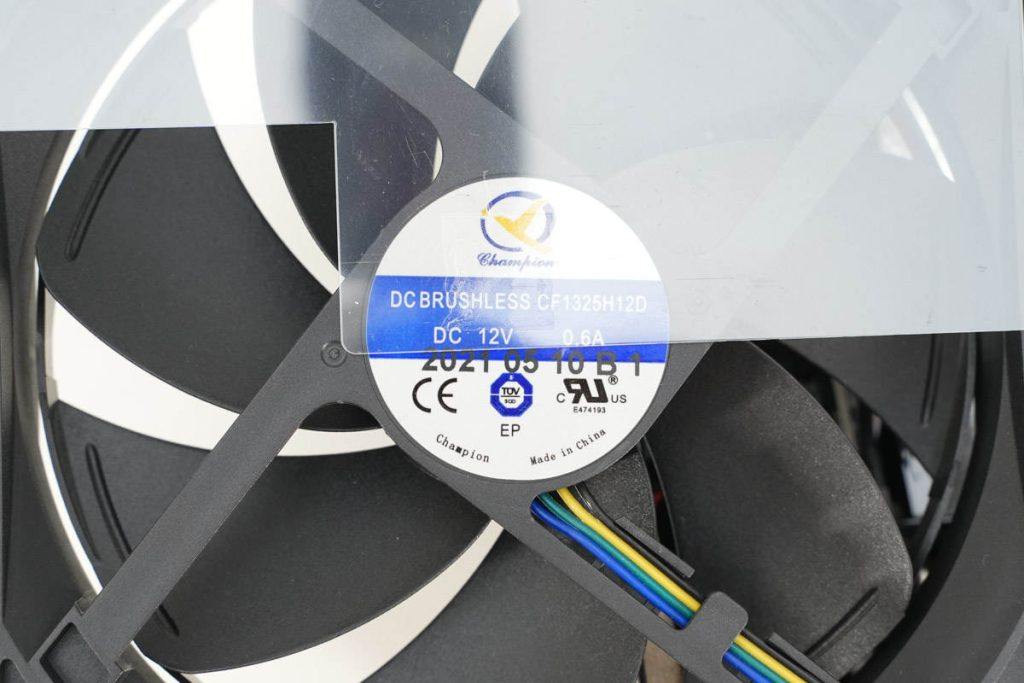

散热风扇来自Champion，型号为CF1325H12D，额定工作电压12V，电流0.6A，扇叶边缘带有导流环提升风压。

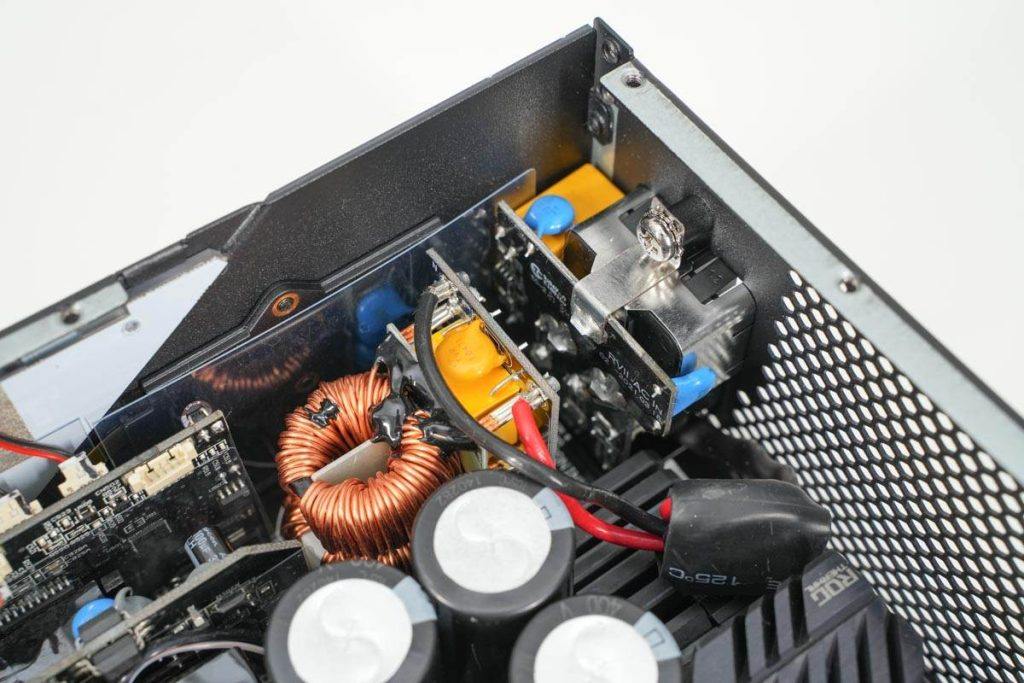

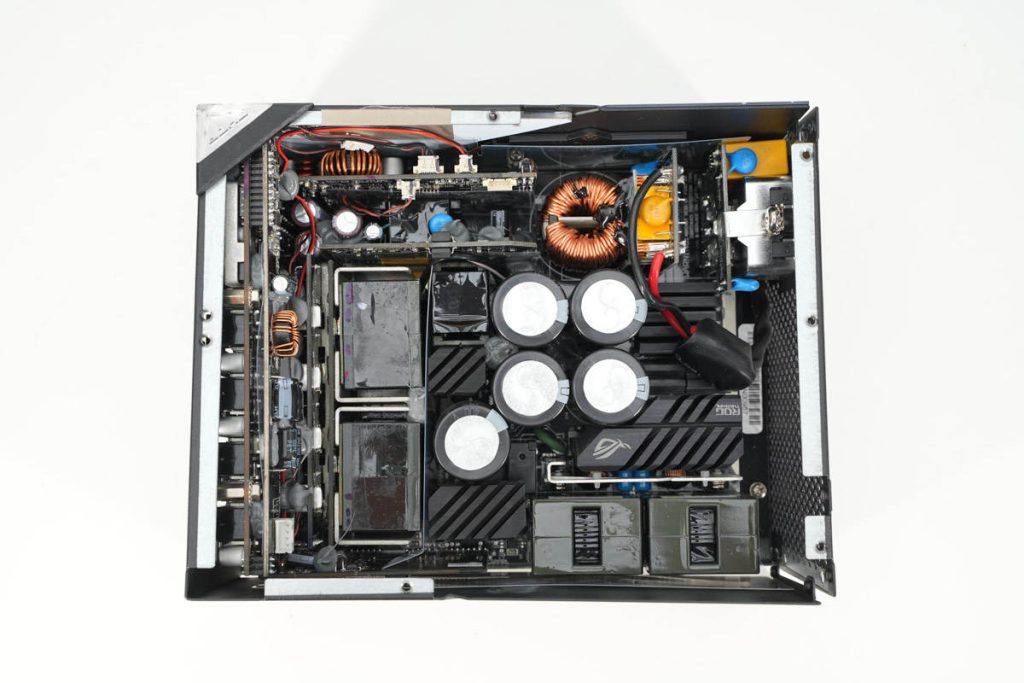

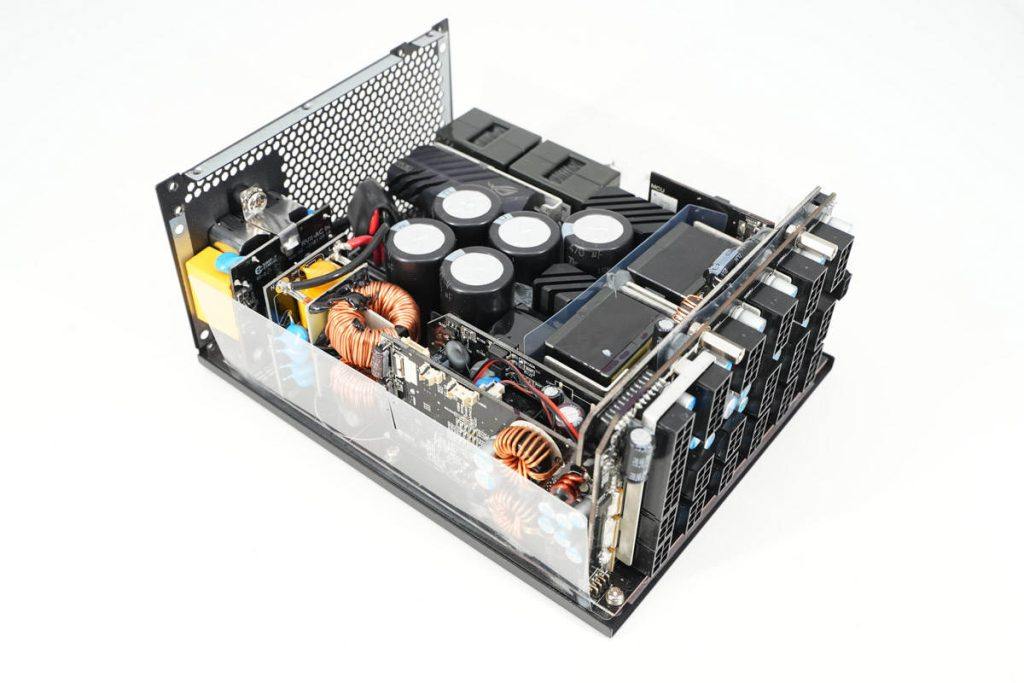

电源内部结构一览，其中左侧为输出模组线插座部分，通过铜条连接到整流滤波电路。右上角为电源输入小板，通过导线连接到电源主板。右下角是两个PFC升压电感，采用交错设计，中间为滤波电容。其中左上角PCB为DC-DC降压电路板，提供3.3和5V输出，下方电路板为待机辅助电源。

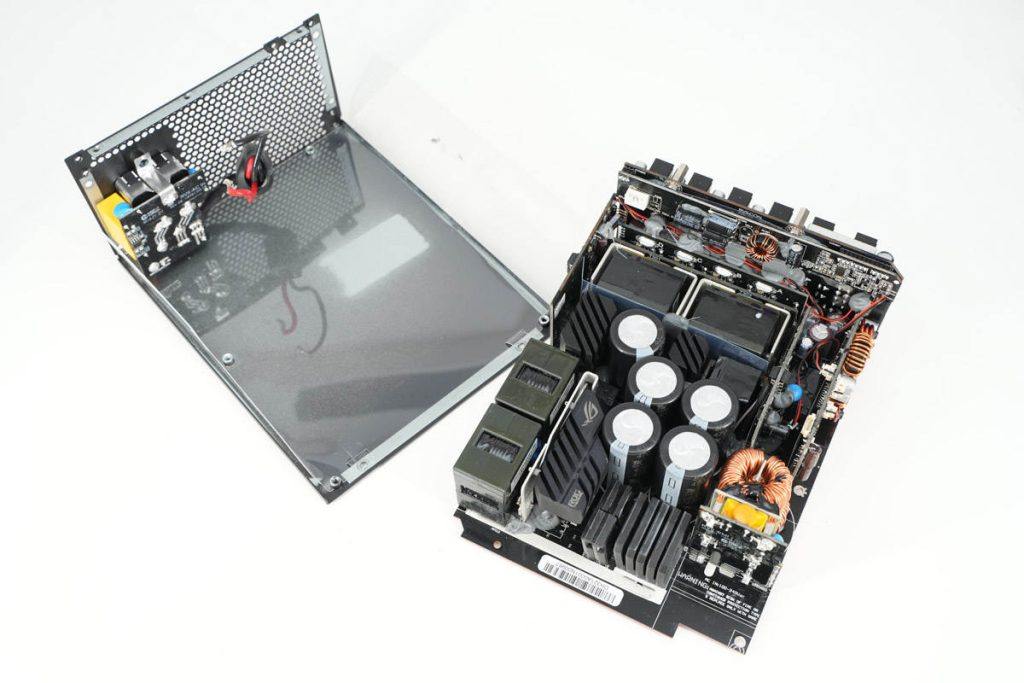

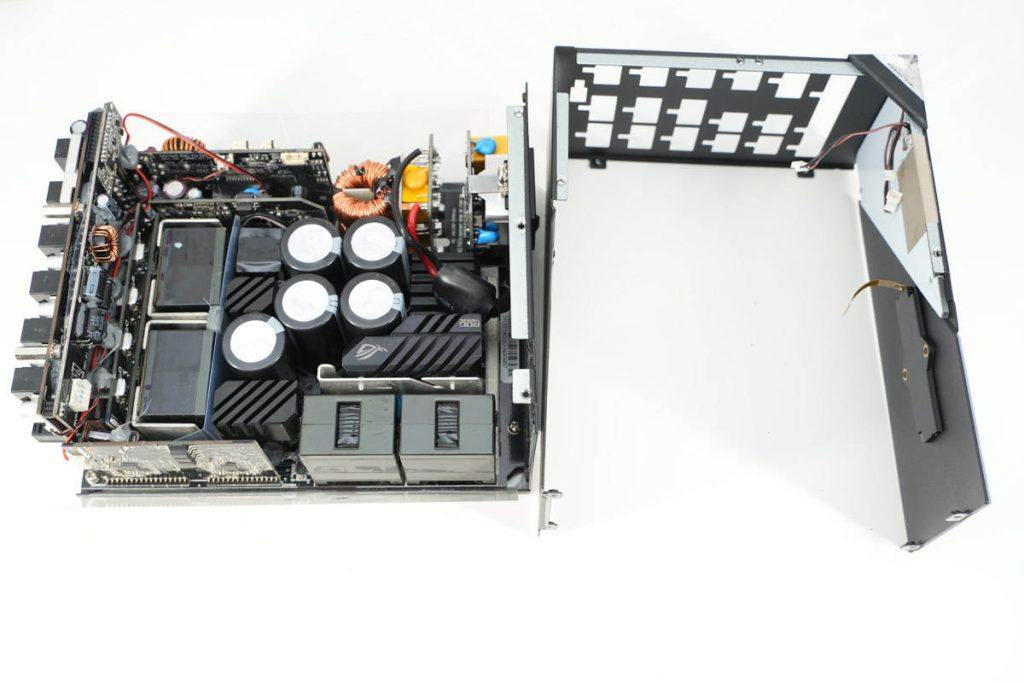

将PCBA模块从外壳中取出，外壳上有多根排线，分别连接RGB LED和OLED功率显示屏幕。

电源PCBA模块整体一览，通过螺丝固定在外壳内部，外壳共使用三片外壳组成，简化装配流程。

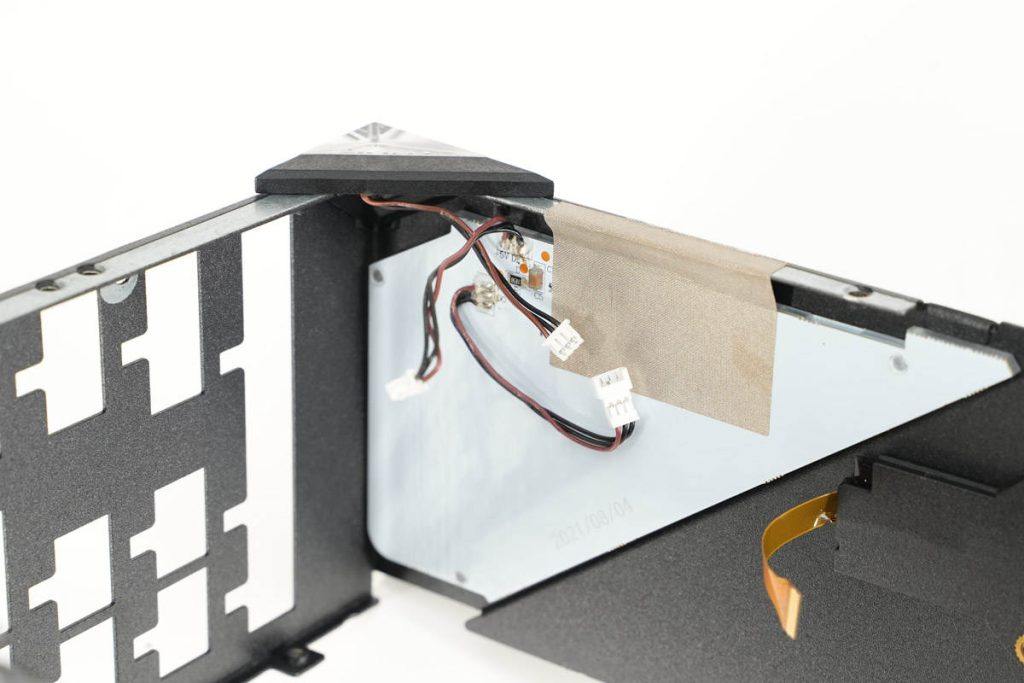

外壳内部RGB LED灯板特写，两条连接导线分别对应边角和侧面的RGB灯效。

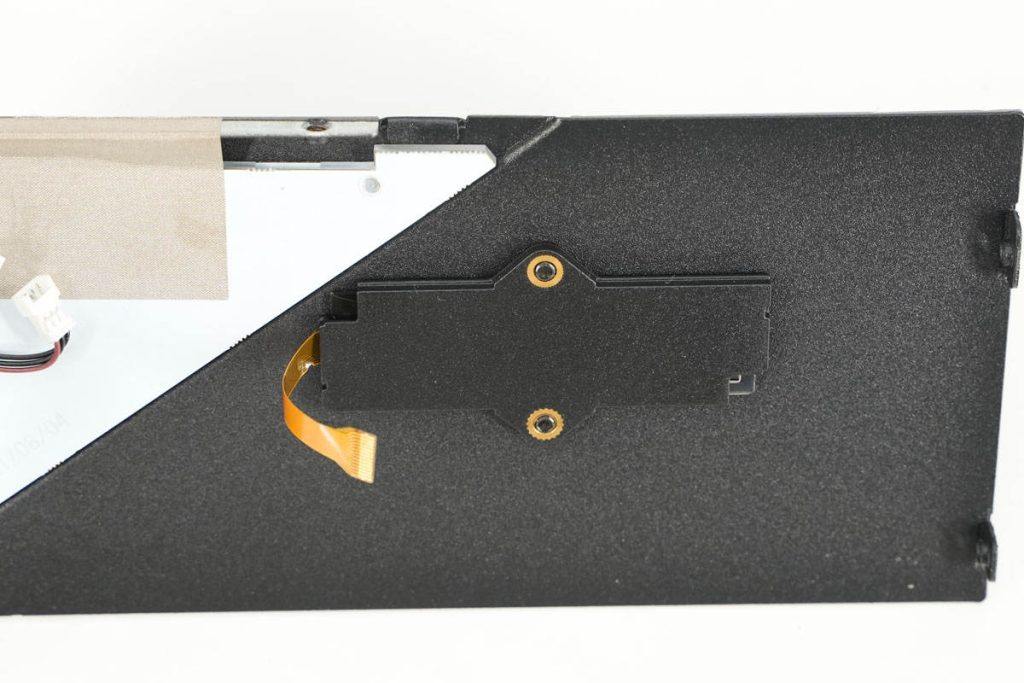

用于显示输出功率和动画效果的OLED屏幕，使用塑料盖板固定在外壳内。

电源输入线由固定在外壳上的插座小板引出，通过导线焊接连接到电源PCBA模块供电。

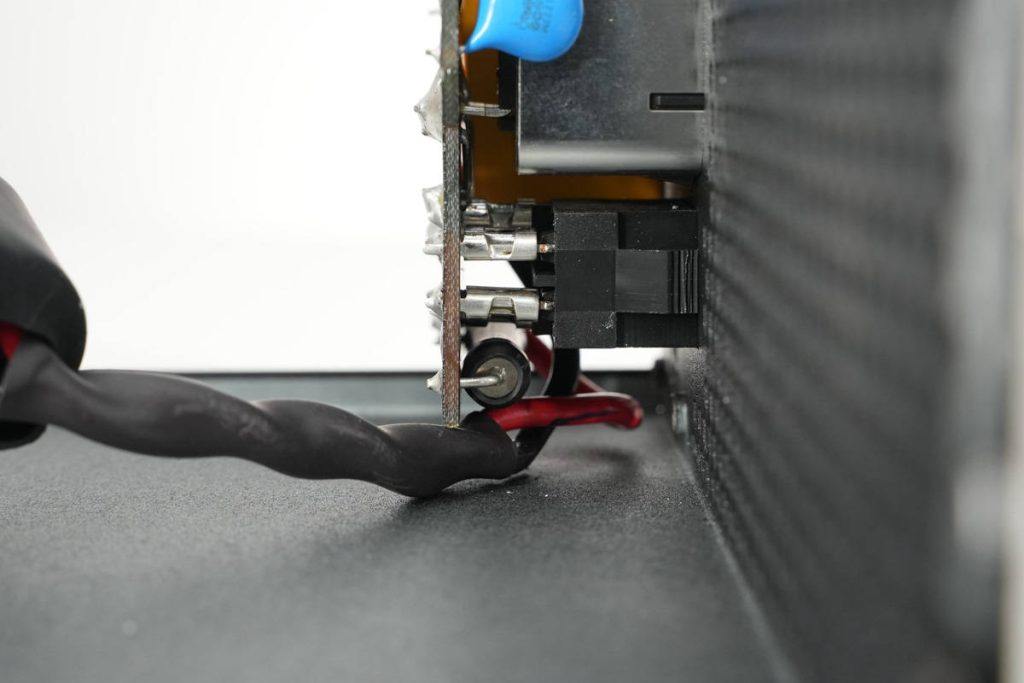

供电导线冷压端子焊接到PCBA模块上的输入EMI小板上，PCBA模块与壳体通过麦拉片绝缘。

焊下连接导线，拧开固定PCBA模块的螺丝，分离开外壳与PCBA模块的连接。

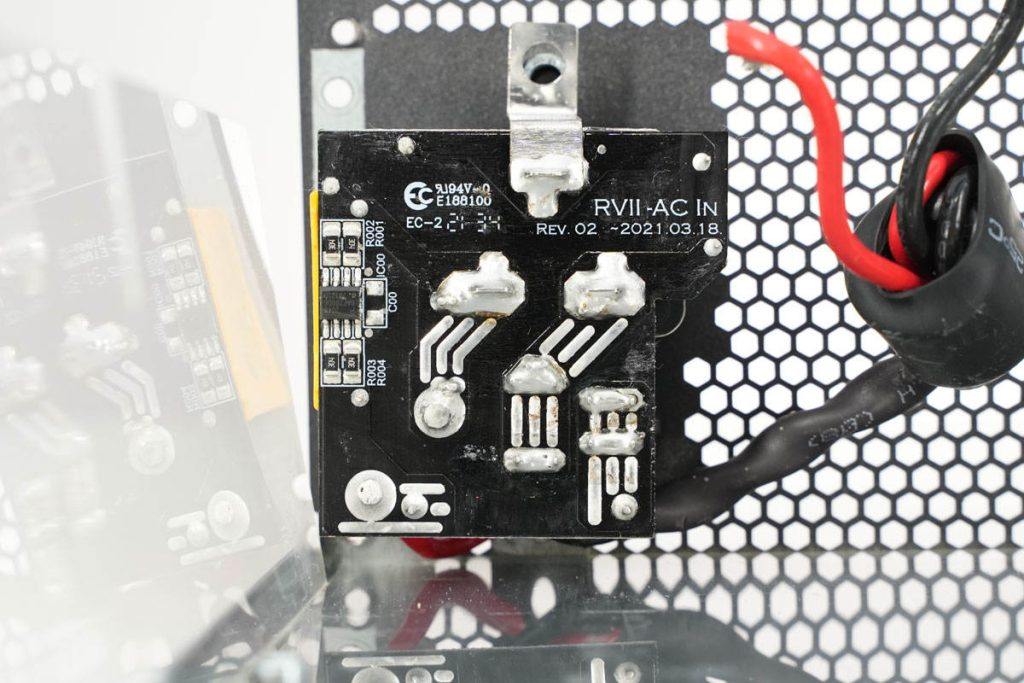

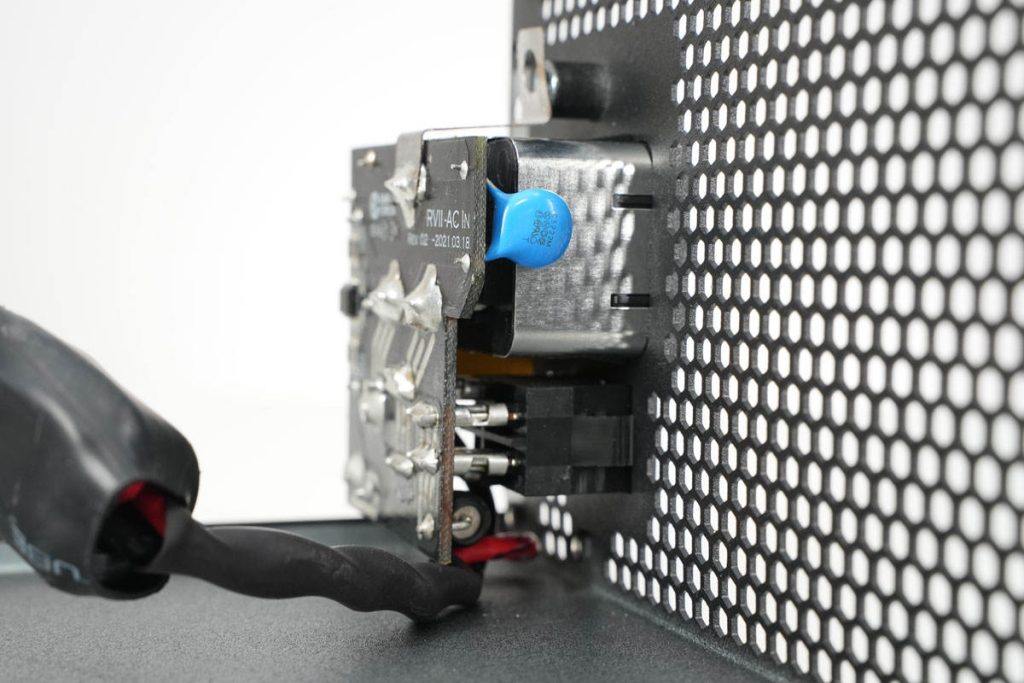

首先观察电源输入小板。输入小板背面焊接X电容放电器件。输出导线上套有磁环，外套热缩管固定。小板上RVII表示为雷神二代，AC IN表示交流输入。

零线对地连接的蓝色安规Y电容。

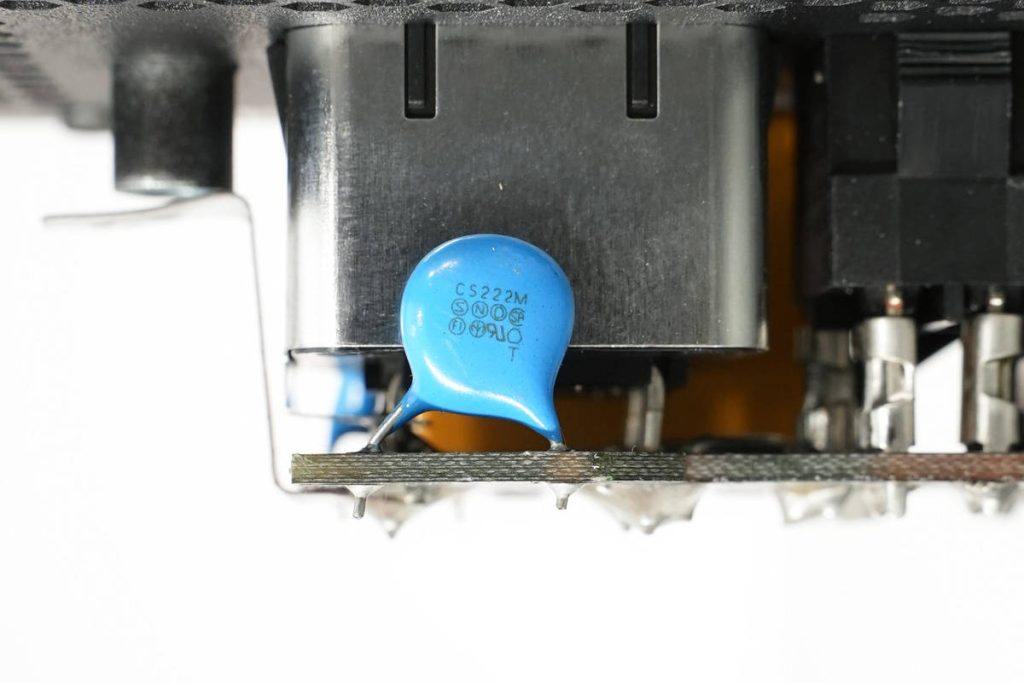

另外一颗安规Y电容焊接在侧面。

火线对地的安规Y电容特写。

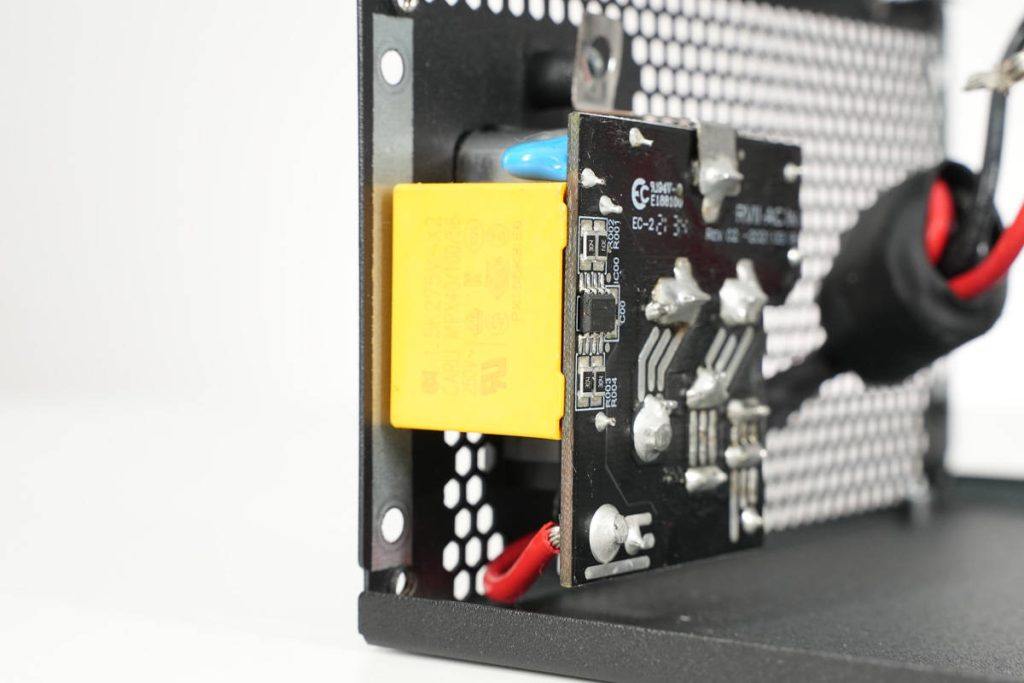

小板另一侧焊接安规X2电容和X电容放电电路。

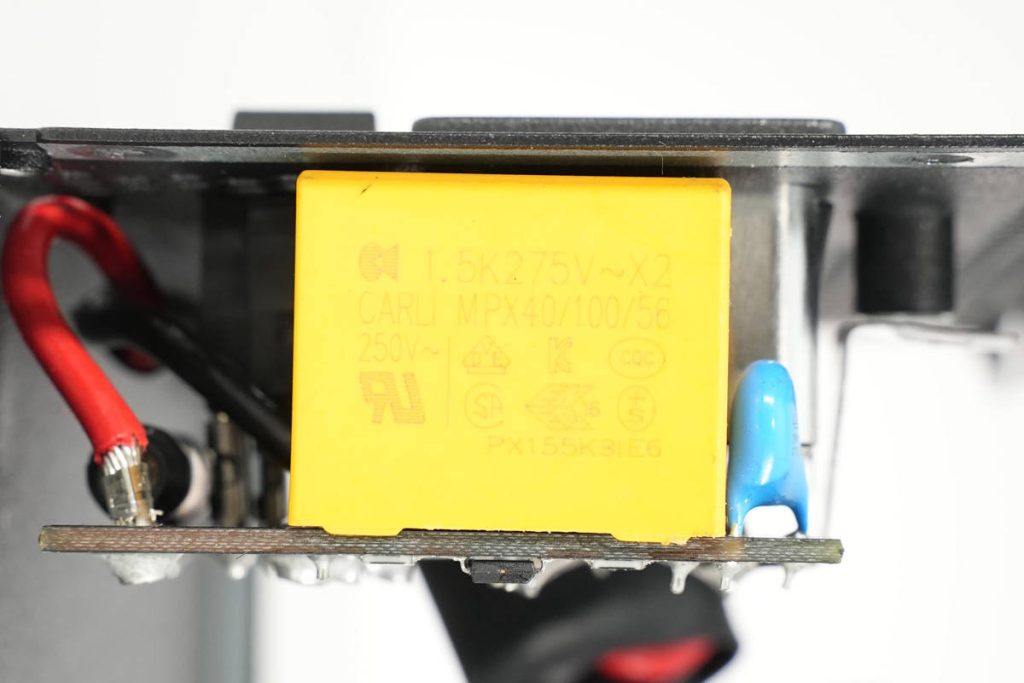

安规X2电容来自CARLI凯励，容量为1.5μF。

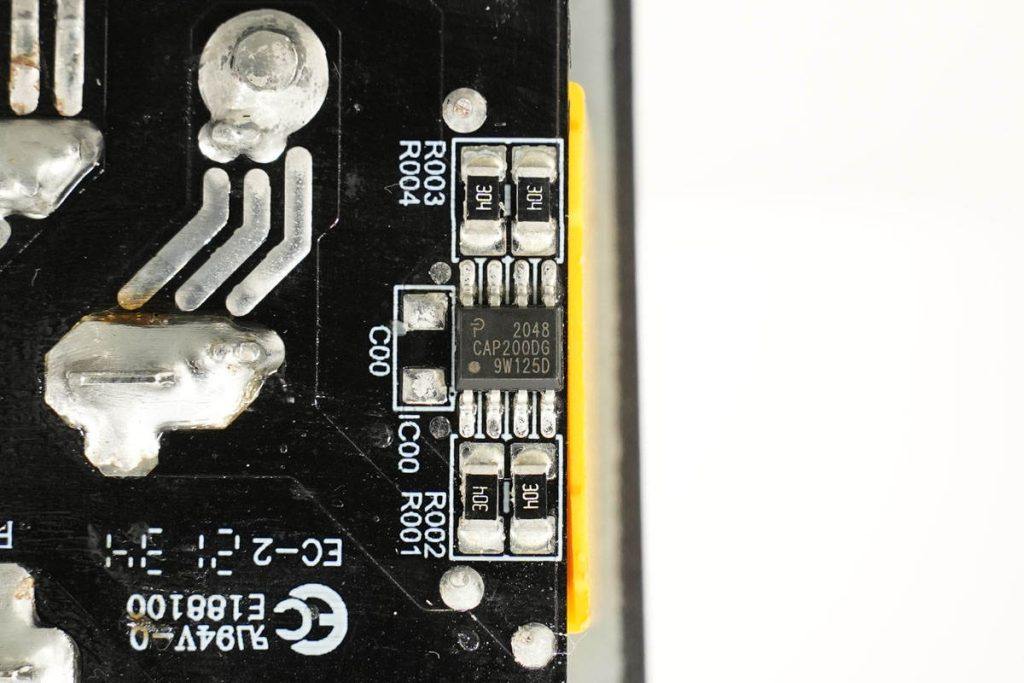

X电容自动放电芯片来自PI，型号为CAP200DG，是一颗零功耗自动X电容放电芯片，用于在切断电源后自动为X电容放电，消除X电容放电电阻带来的功率损耗，提高电源能效。

小板正面焊接保险丝和电源开关，电源开关通过插接件连接固定，便于组装，同时消除无铅焊接时高温对开关可靠性带来的影响。

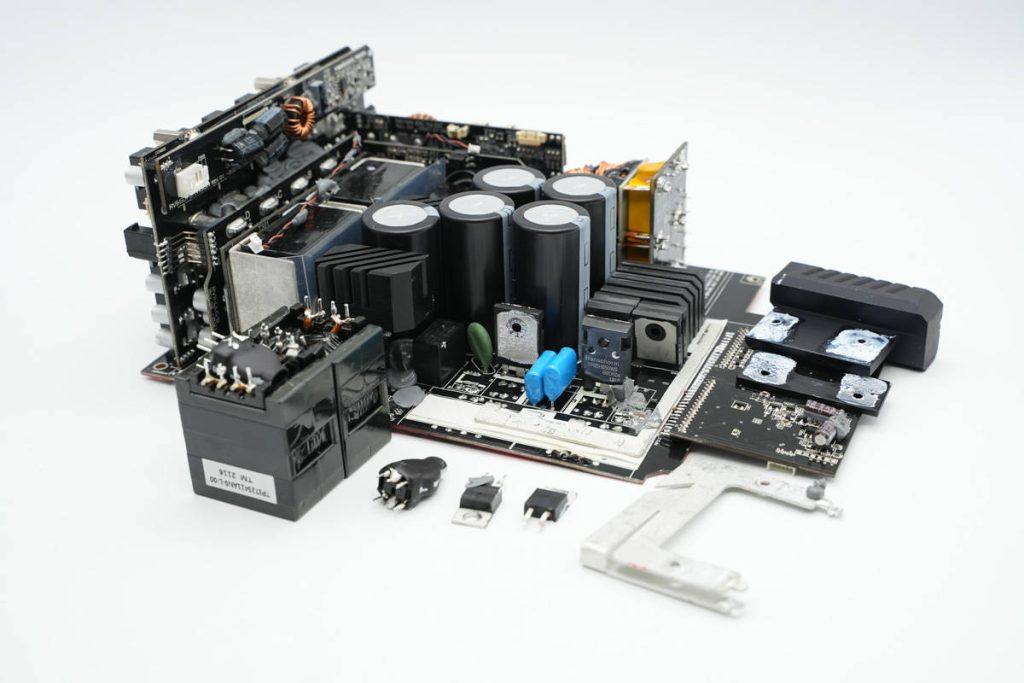

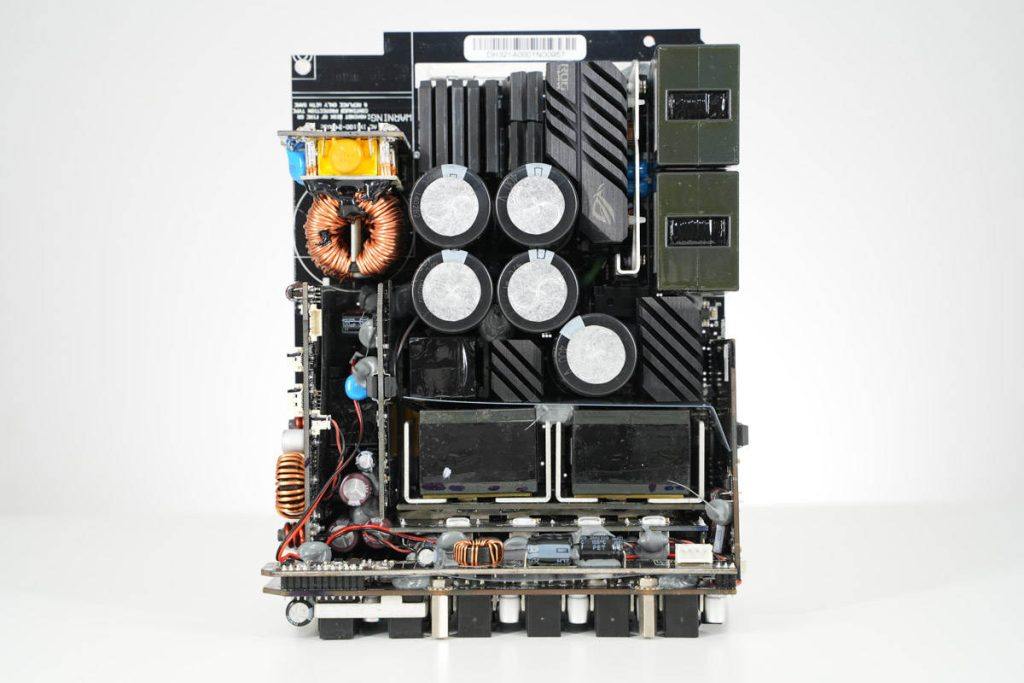

电源PCBA模块正面一览，采用多块PCB组合焊接，提高空间利用率，提升电源的功率密度。

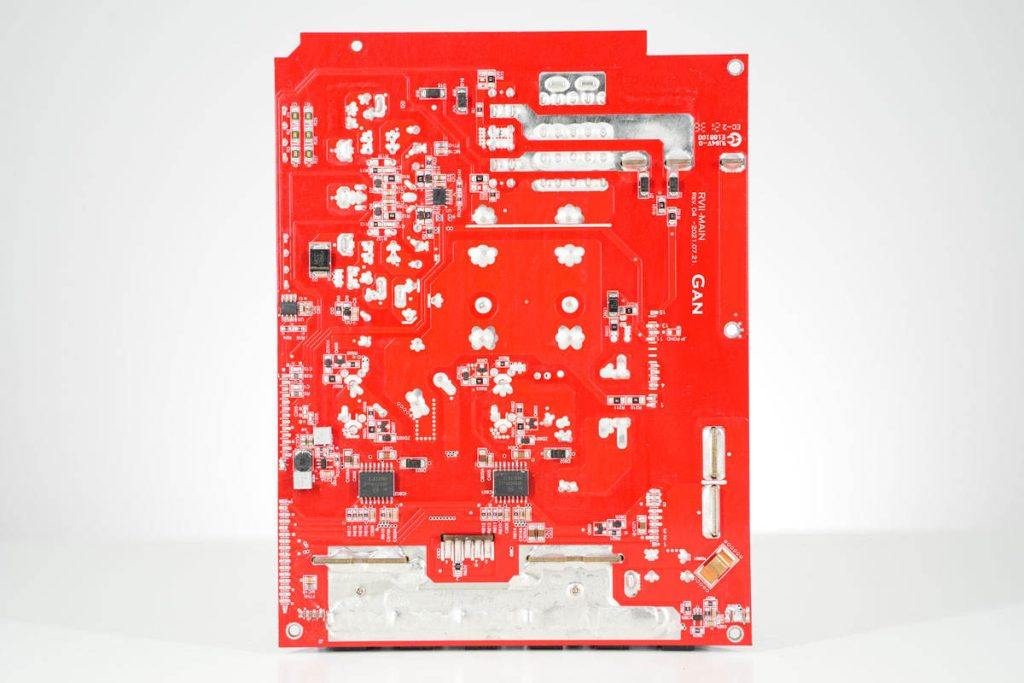

电源PCB背面采用红油，大电流走线露铜加锡处理。电源背面元件不多，共有四颗驱动器，其中两颗用于驱动主动整流电路和PFC开关管，两颗隔离驱动器用于LLC开关管驱动。

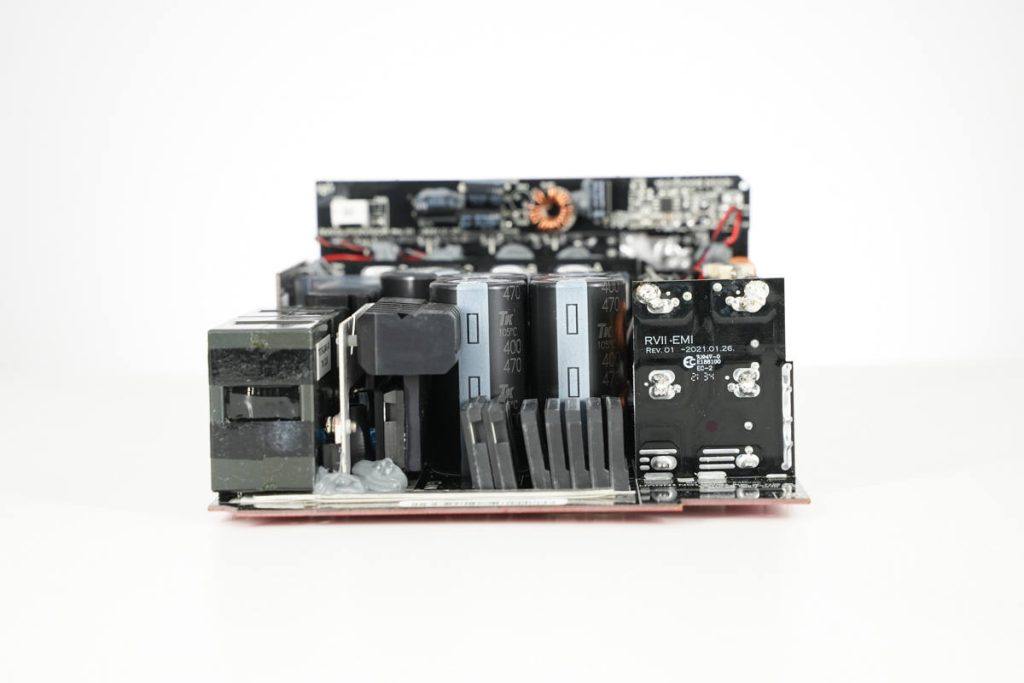

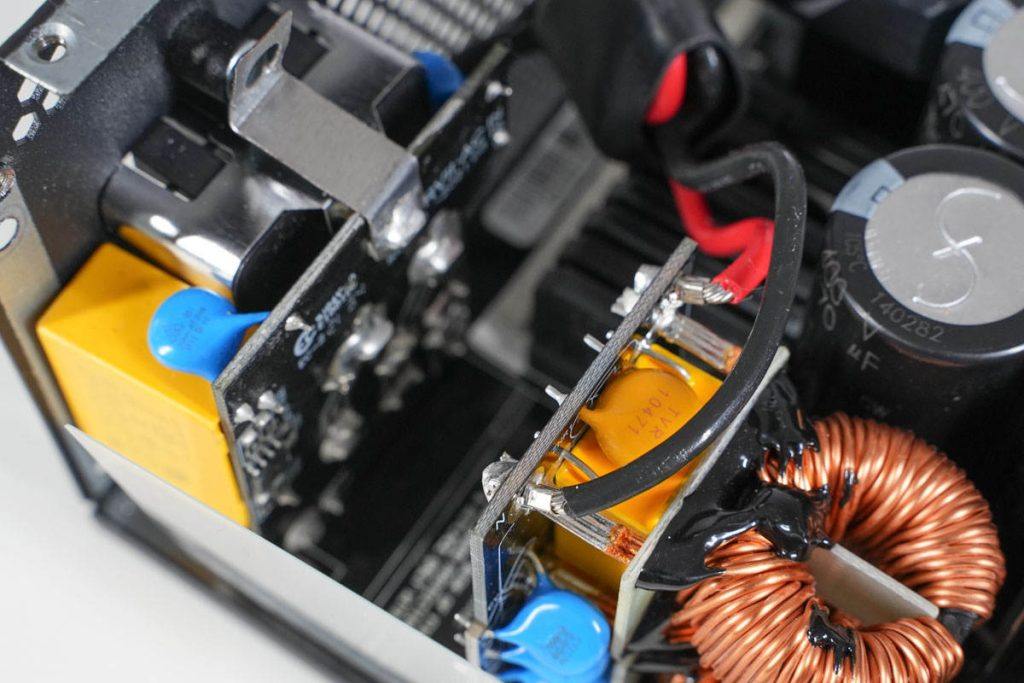

模块前端一览，右侧小板背面的EMI字样表示为EMI滤波电路，交流输入首先进入到垂直焊接的EMI滤波小板。

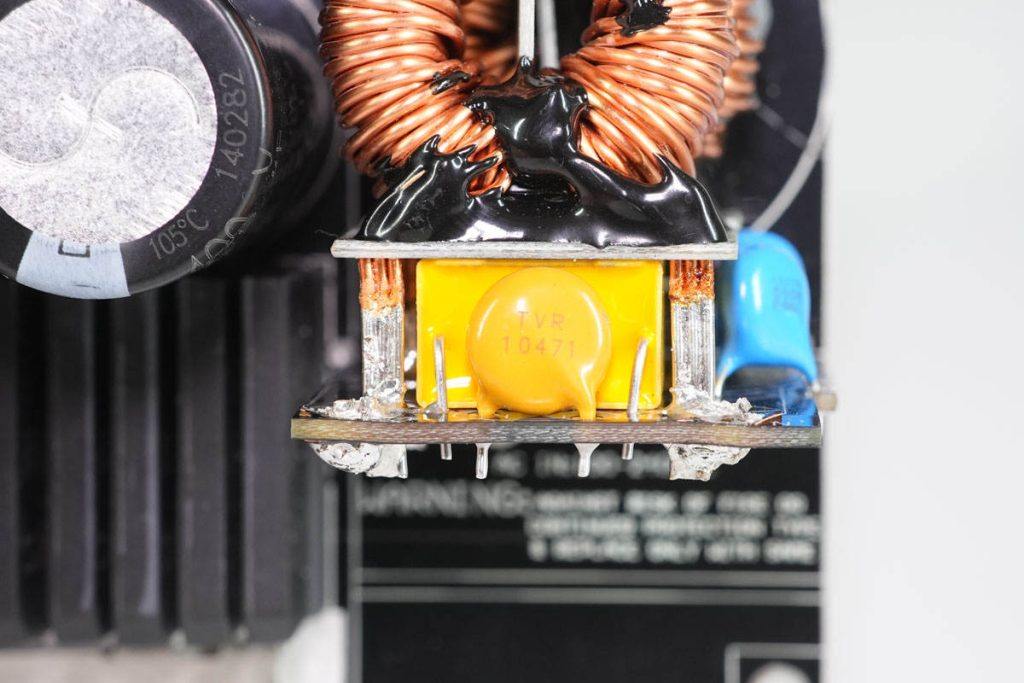

电源输入端并接一颗压敏电阻，用于输入过压防护，型号为10471，后面是黄色安规X2电容。夹在电感底部的绝缘板和小板之间，磁环电感采用三线并联绕制，使用胶水固定底部和中间的绝缘板。

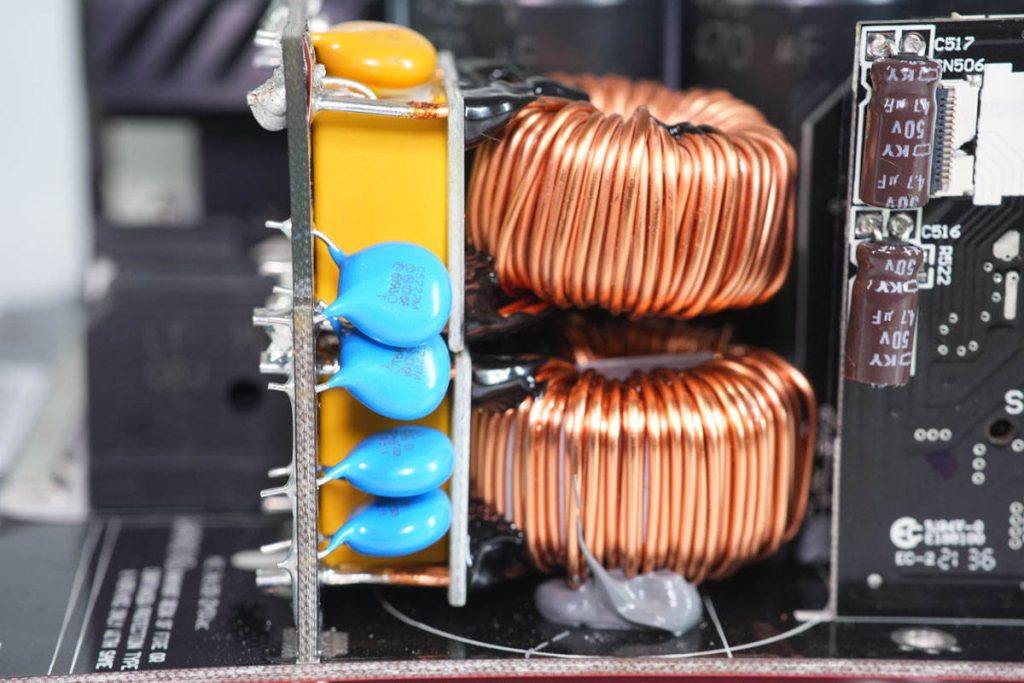

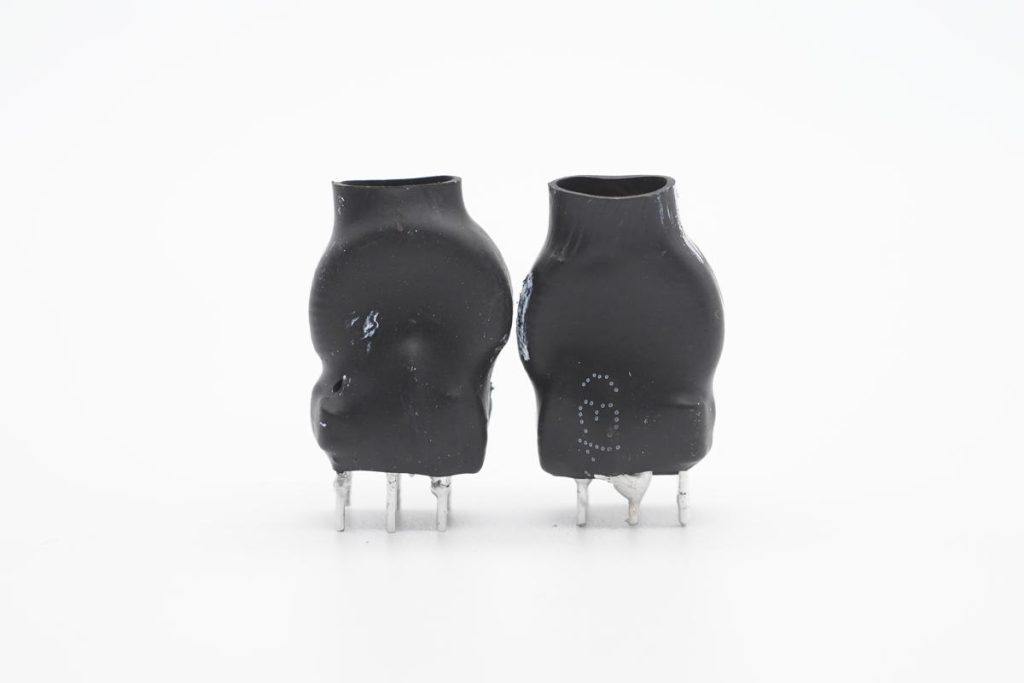

输入端两级共模电感特写，电感底部使用胶水固定。

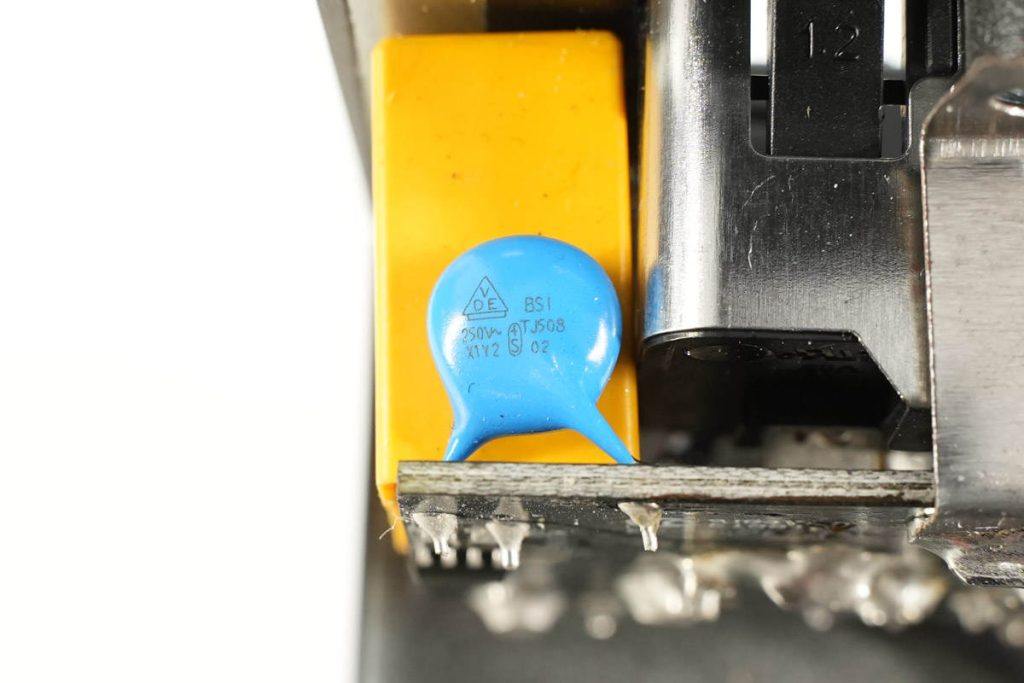

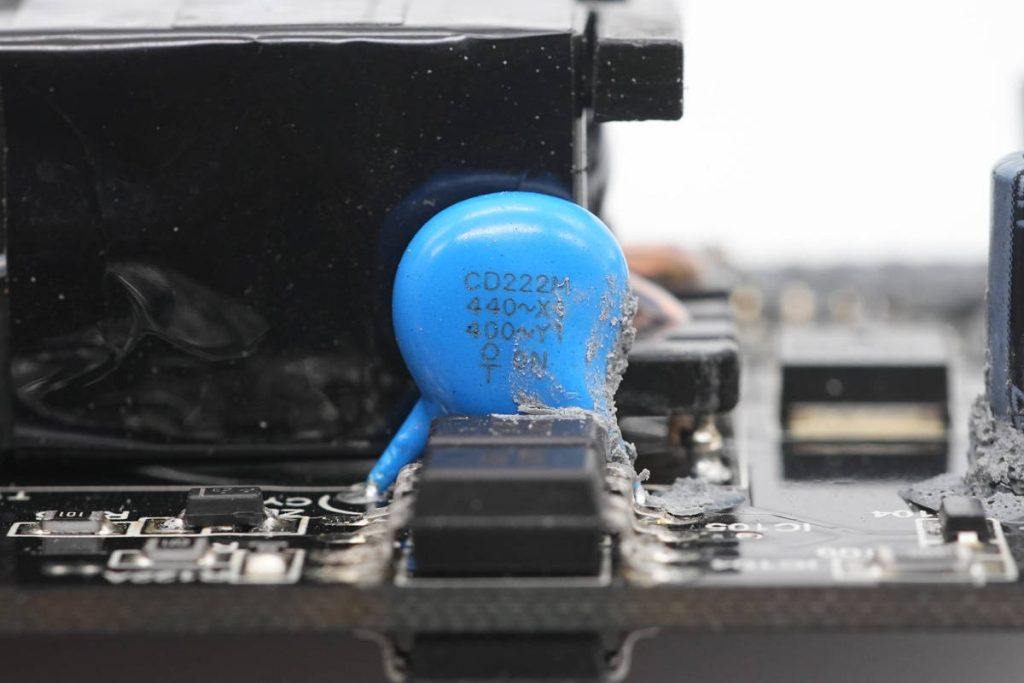

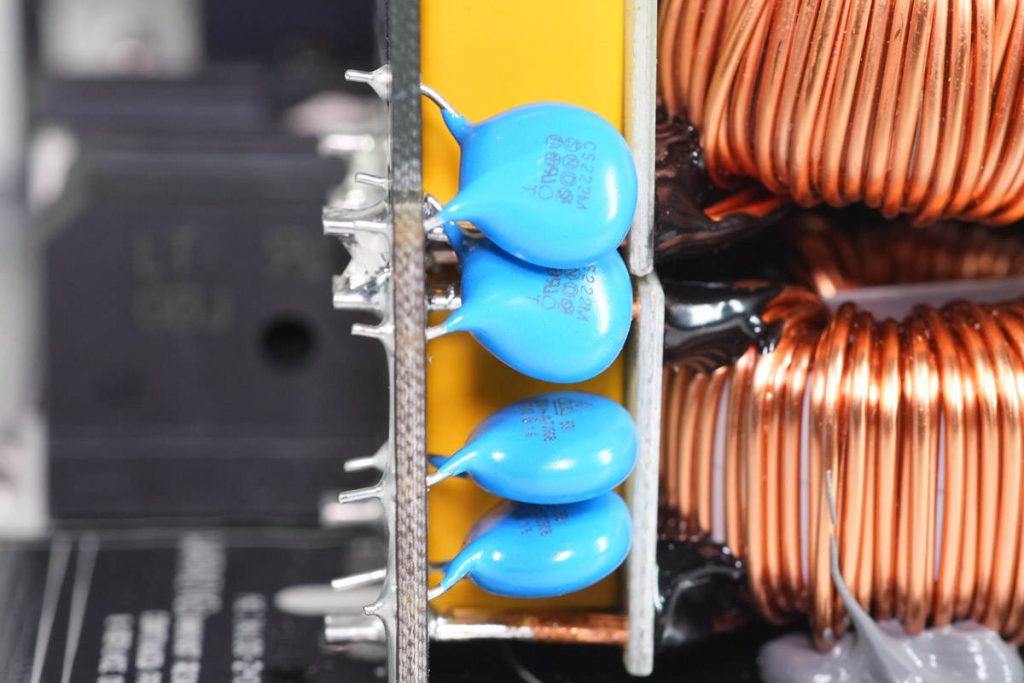

小板侧面的蓝色Y电容特写。

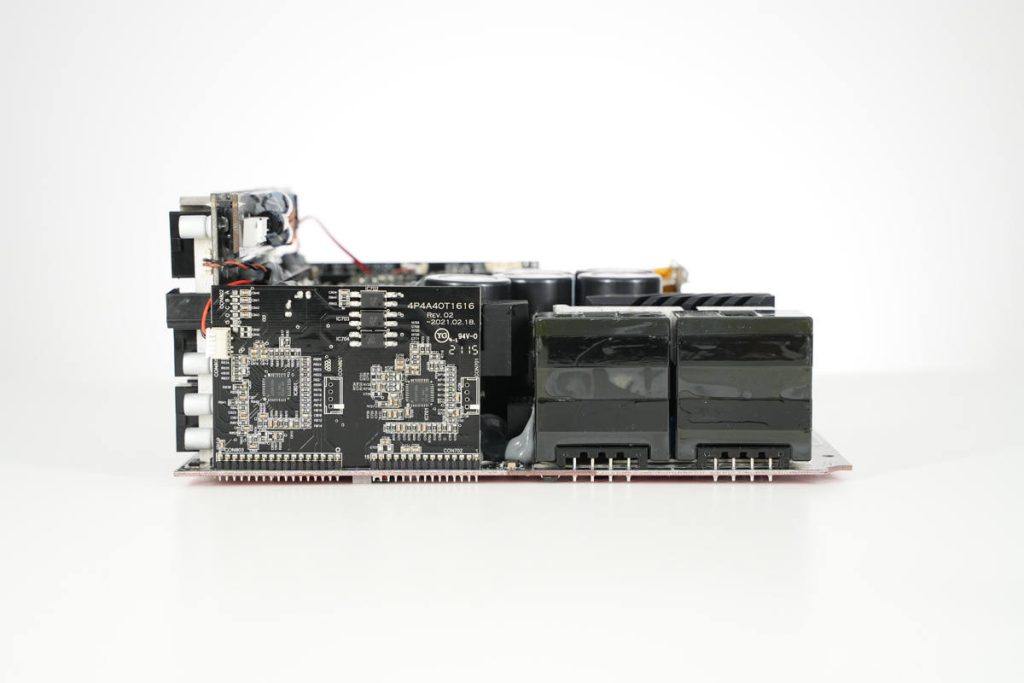

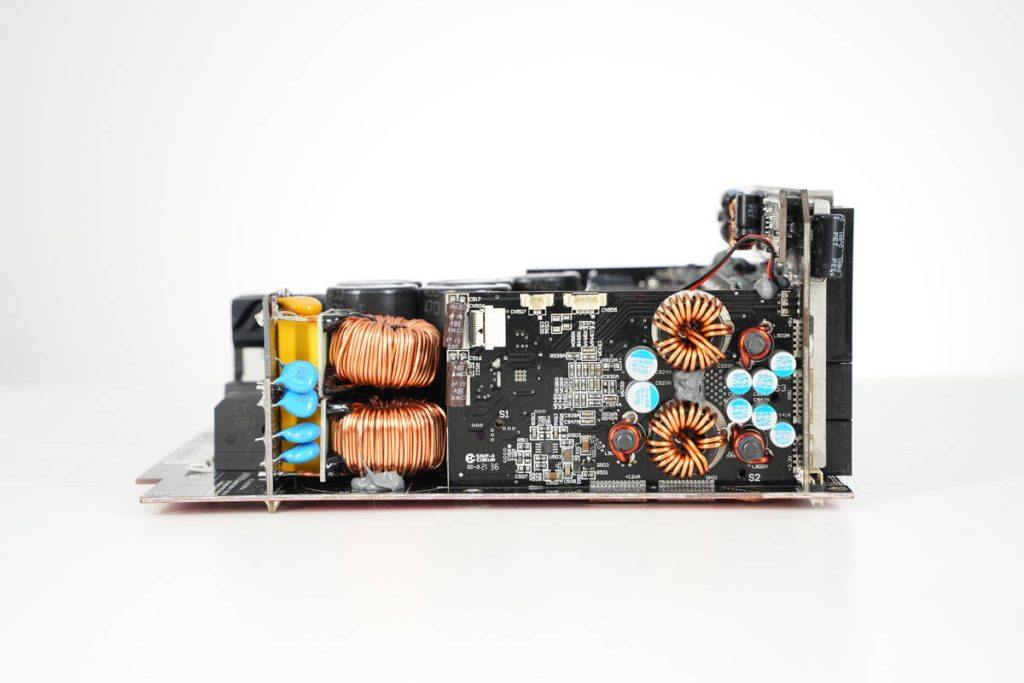

电源侧面焊接一块控制小板和两颗PFC升压电感。

首先先来介绍电源的控制板，电源主动整流，交错式PFC控制，全桥LLC和同步整流驱动均由这块小板控制。

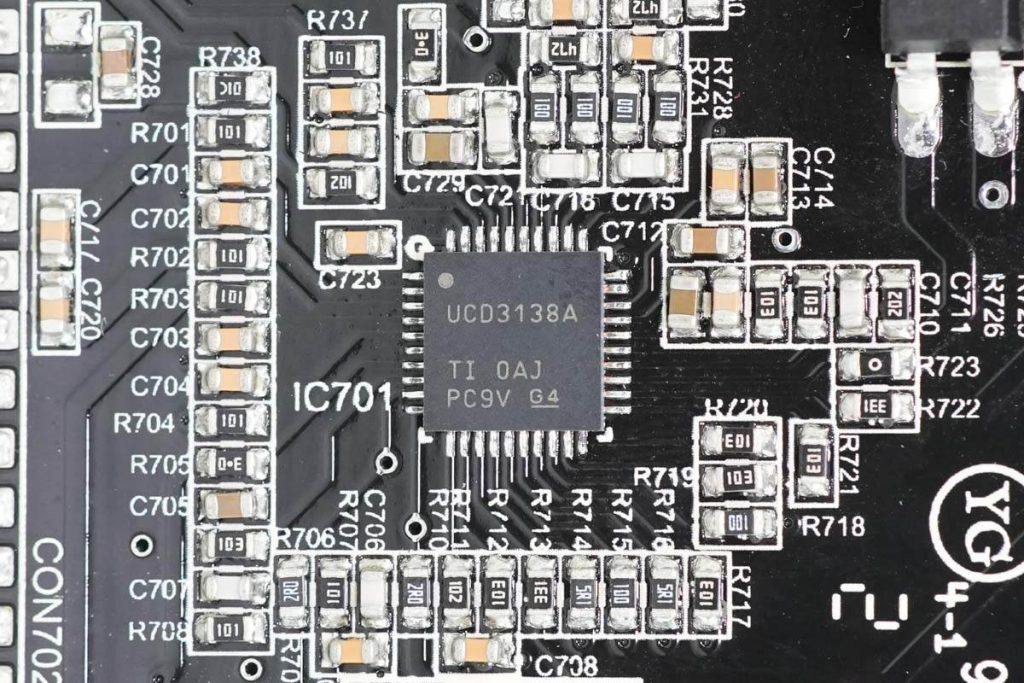

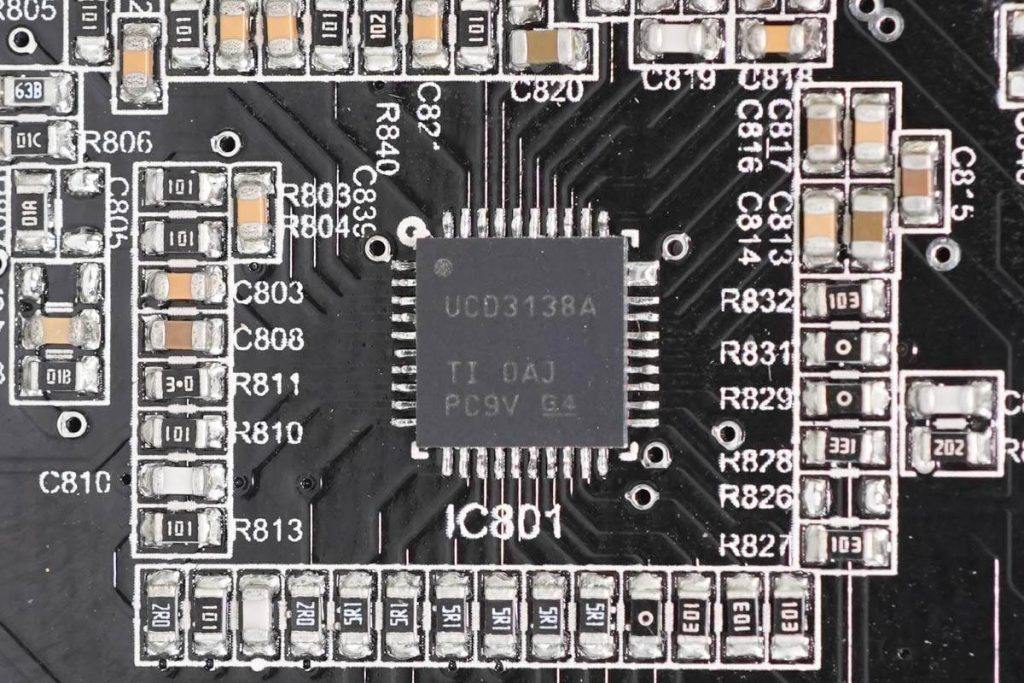

小板正面焊接两颗TI 德州仪器 UCD3138A，是一颗高度集成的数字控制器，支持三个独立的反馈环路，内置PID的专用硬件，支持双极点/双零点配置，支持非线性控制，内置快速输入电压前馈硬件，支持8个高分辨率数字PWM信号输出，支持前缘调制，后缘调制和三角调制。

UCD3138A支持多种反馈控制，包括电压模式，平均电流模式，峰值电流模式控制，恒定电流和恒定电源。输出调制支持频率调制，相移调制和脉宽调制，支持突发模式和同步整流控制，内置高速模拟比较器，支持逐周期电流限制，是一款完全可编程的数字开关电源解决方案。

UCD3138A针对电压模式和峰值电流模式受控移相全桥，单相和交错PFC，无桥PFC，硬开关全桥和半桥，半桥和全桥LLC电路进行拓扑支持优化。这款电源使用一颗用于主动整流和交错PFC控制，另外一颗用于全桥LLC和同步整流控制。

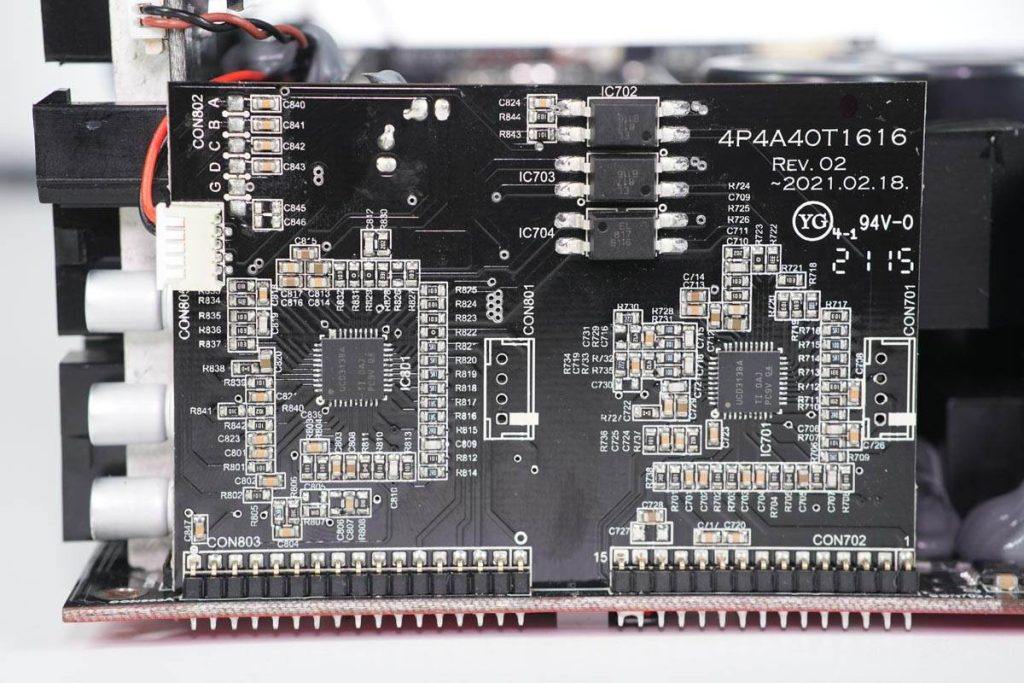

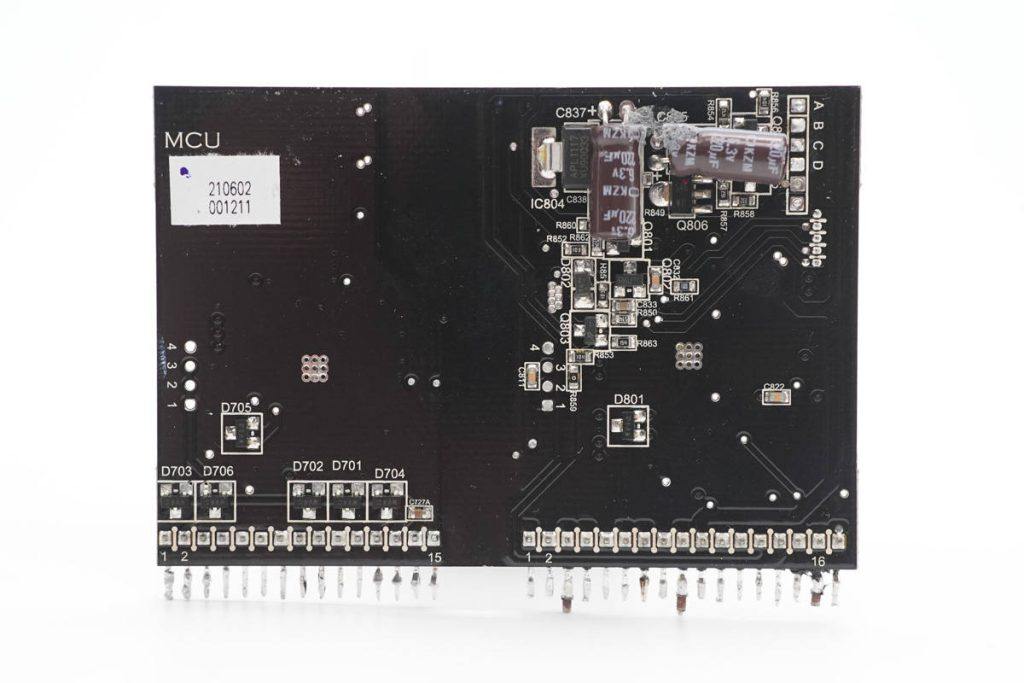

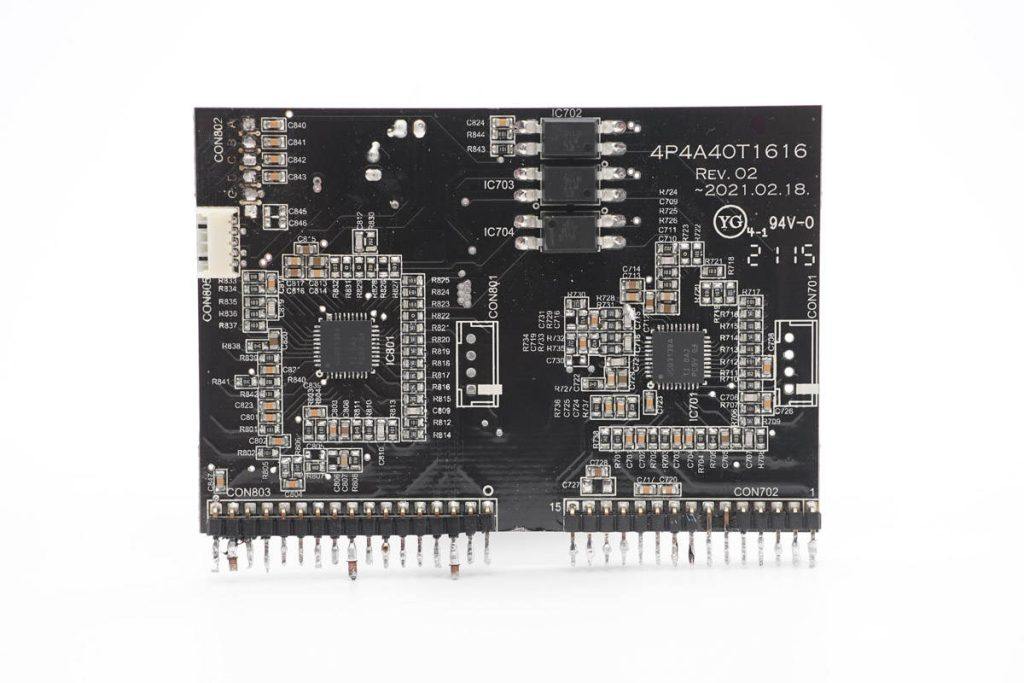

小板背面标注为MCU板，背面焊有稳压电路和输出电流采样输入接口。

小板右侧一颗UCD3138A用于主动整流控制和交错PFC控制。

小板左侧一颗UCD3138A用于全桥LLC和同步整流控制。

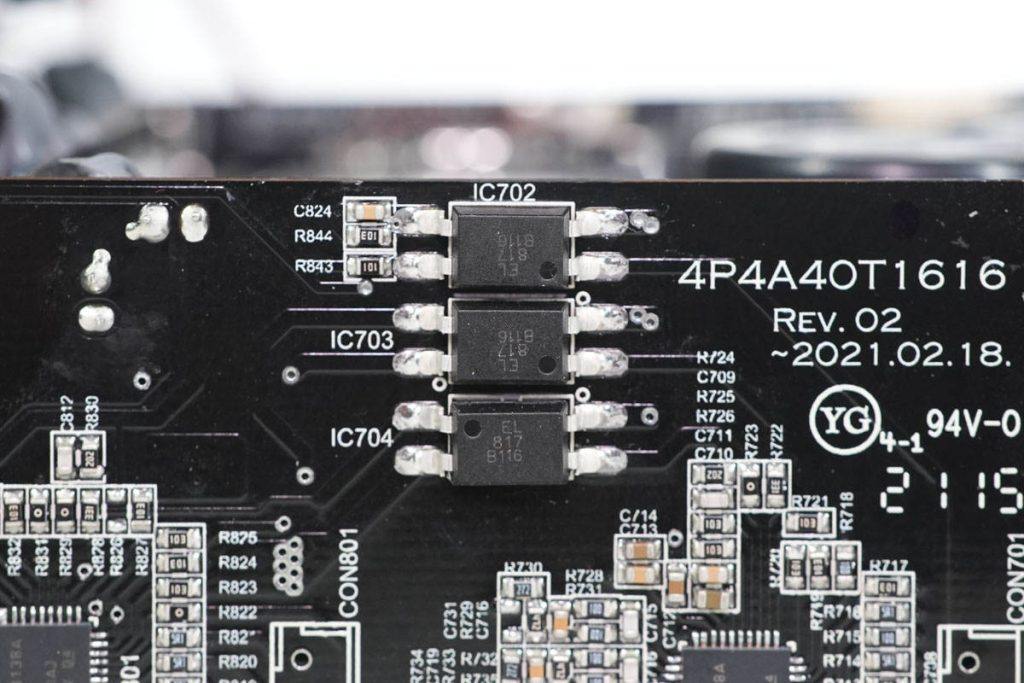

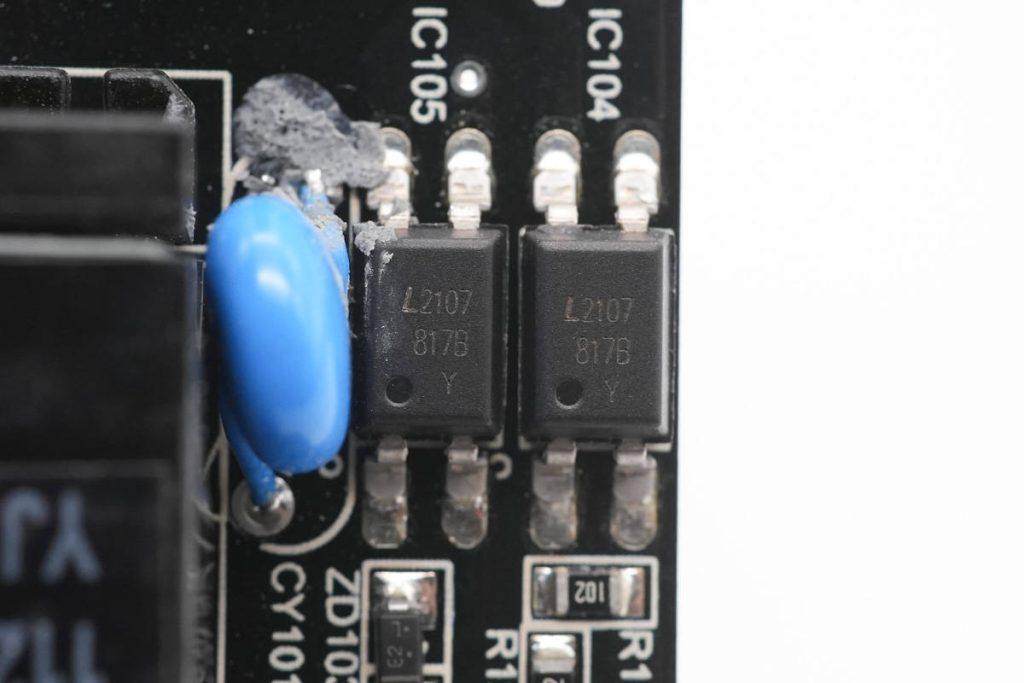

两颗芯片之间的通信光耦特写，其中左侧一颗为次级应用，右侧一颗为初级应用，使用光耦进行隔离通信。

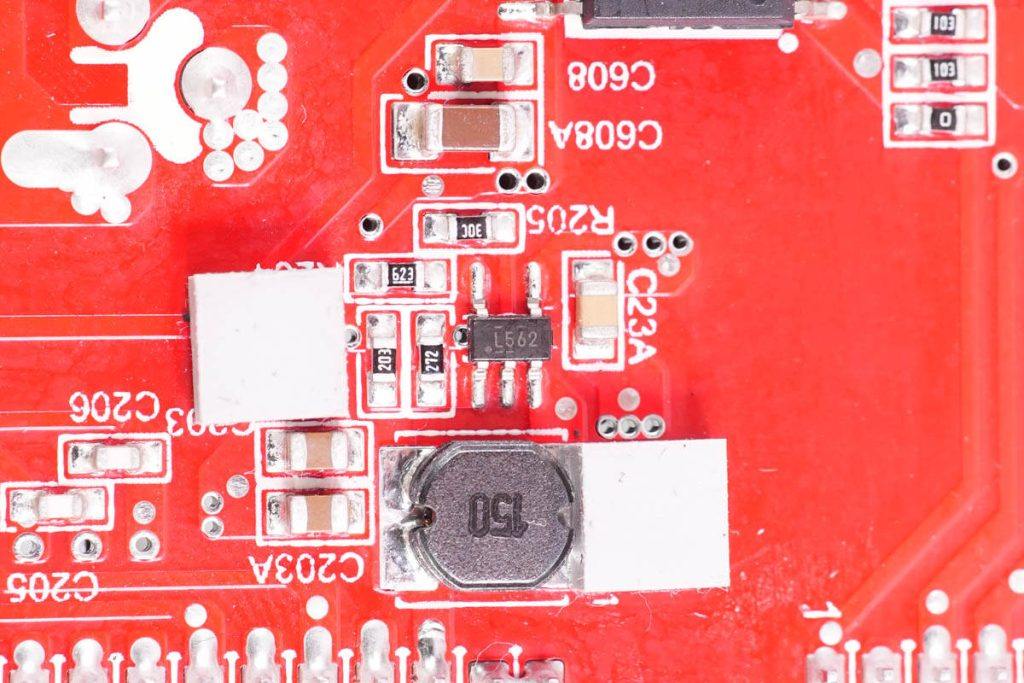

电源主板背面是一颗降压芯片，TI德州仪器TPS560200，支持17V输入，最高输出电压6.5V，为初级侧UCD3138A控制芯片供电。

下面开始介绍UCD3138A连接的外部元件。首先是电源输入侧特写，使用五颗并联的整流桥与四颗MOS管组成主动整流电路。

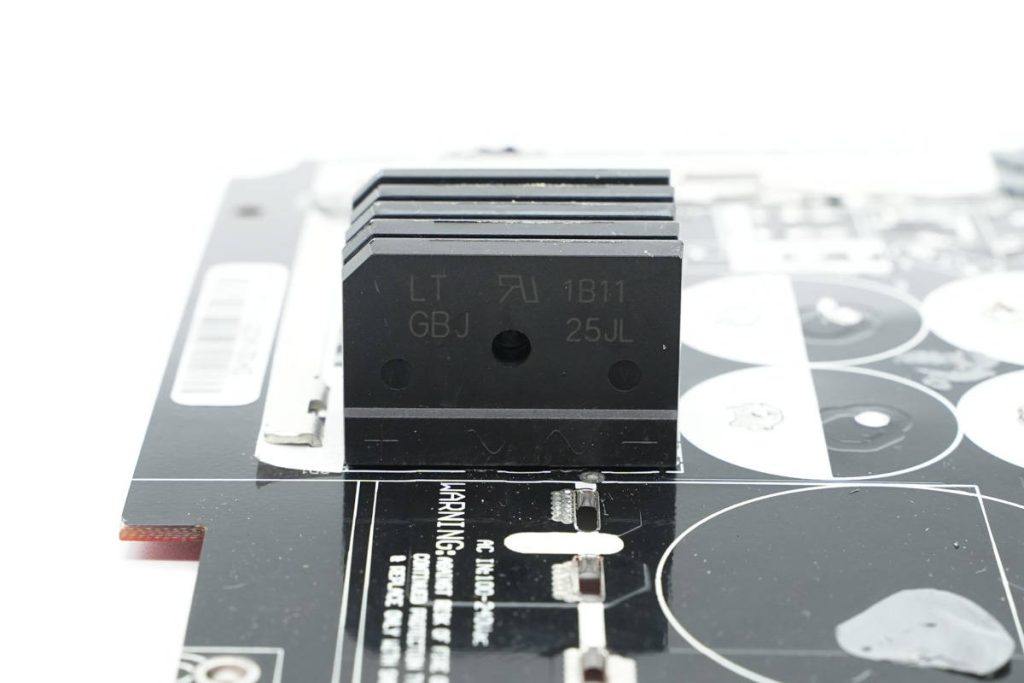

整流桥型号为GBJ25JL，耐压600V，额定电流25A。

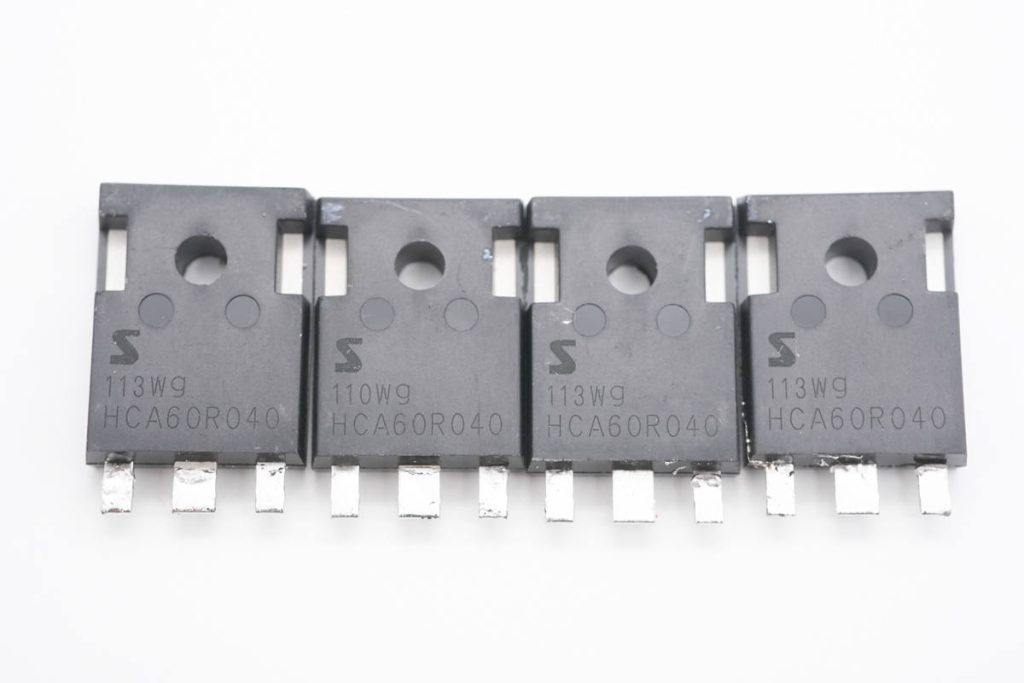

与整流桥并联，用于主动整流的MOS管来自SemiHow芯美浩，型号为HCA60R040，NMOS，耐压600V，导阻40mΩ，采用TO247封装，两颗并联组成半桥，由控制器输出驱动信号进行主动整流。

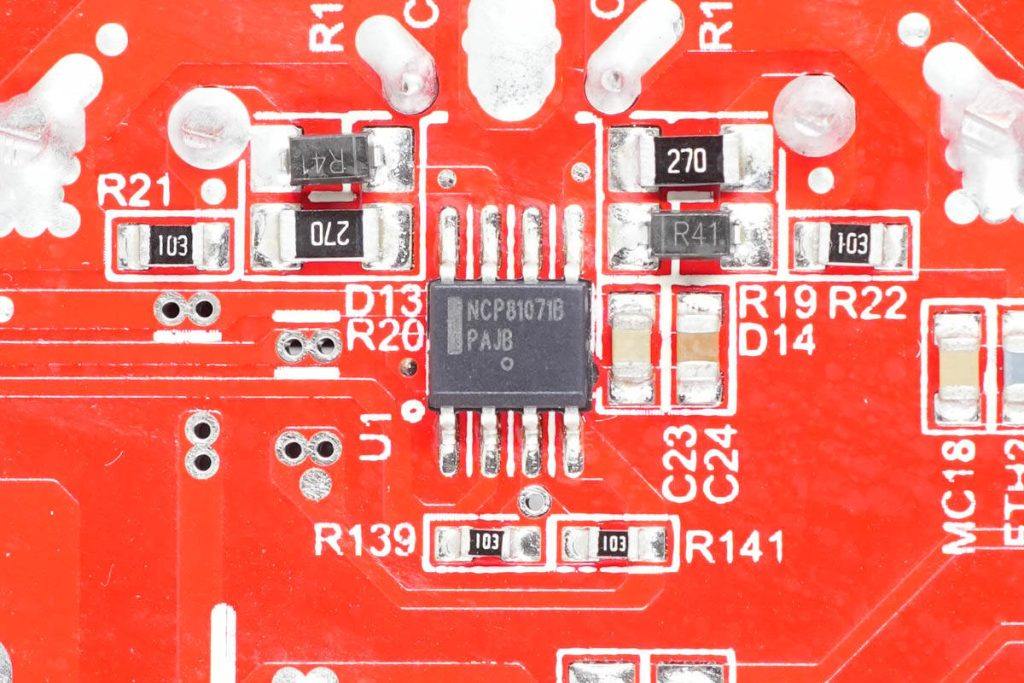

用于主动整流MOS管的驱动器，来自安森美，型号NCP81071B，是一颗高速双路低侧MOS驱动器，支持5A峰值输出电流，具备独立的使能控制功能，支持4.5-20V供电电压，双路输出支持并联，以提供更大的驱动电流。

两颗PFC升压电感特写，磁芯使用胶带缠绕固定，后面是整流管的散热片。

接下来是电源的交错PFC电路，首先焊下PFC升压电感，拆下散热片，观察所采用的器件。

PFC升压电感特写，使用两颗电感，氮化镓开关管和碳化硅二极管，组成交错式PFC电路。

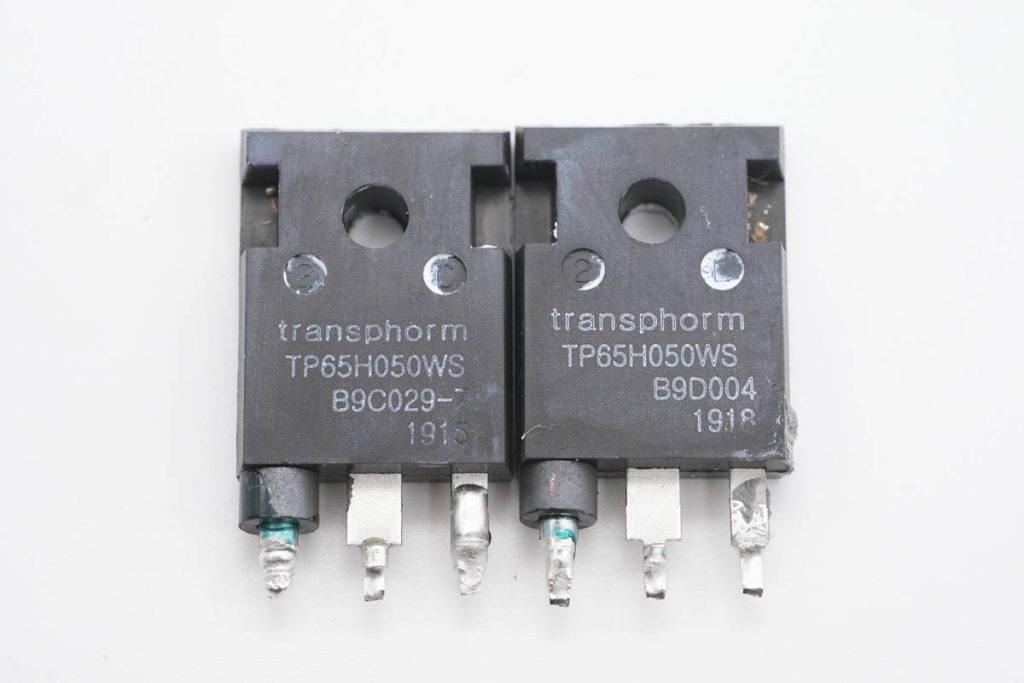

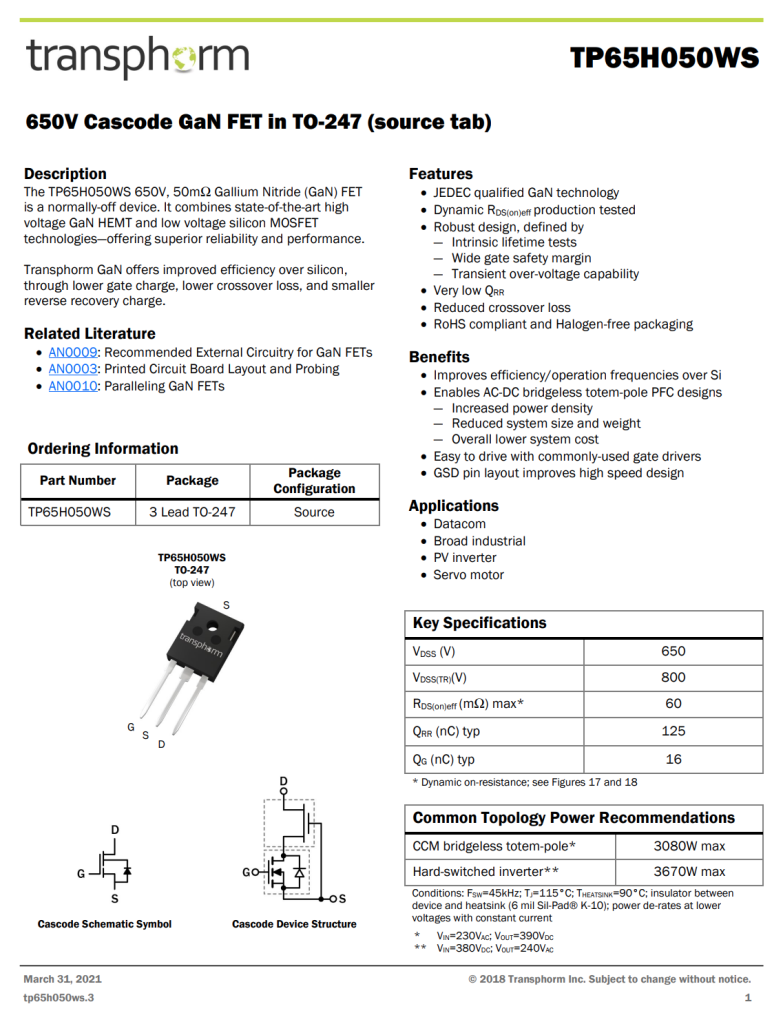

两颗氮化镓开关管来自transphorm，型号TP65H050WS，是一颗耐压650V，峰值耐压800V的氮化镓开关管，导阻为50mΩ，采用TO247封装。內部采用双芯片常闭型的氮化镓开关管。

通过控制NMOS实现器件的开关，兼容传统NMOS控制器，直接代换常规NMOS，即可享受到氮化镓低开关损耗和低栅极电荷等诸多优势，电源中使用两颗进行交错PFC升压。

充电头网了解到，近期Transphorm还推出了四款SMD氮化镓器件，针对温度环境严苛，也有TOLL 10x12封裝。旗下产品还被罗马仕65W PD氮化镓充电器、HELPERS LAB 65W氮化镓充电器等数十款产品采用，产品性能质量获得客户一致认可。

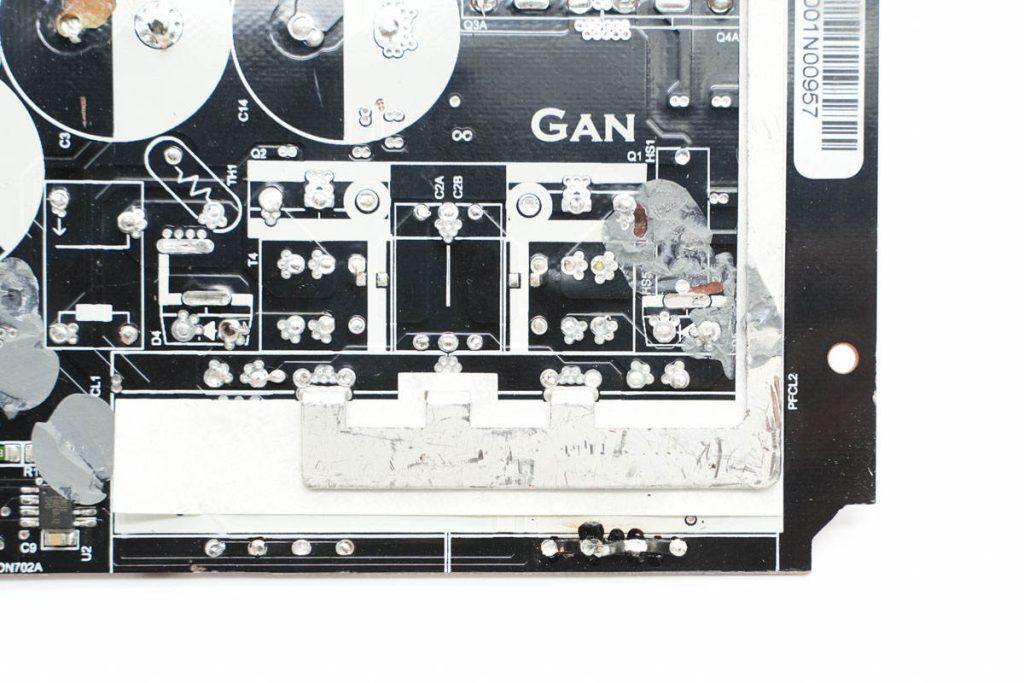

PCB上对应transphorm氮化镓开关管的位置印有GAN字样，表示电源使用了氮化镓器件。整流桥正极输出通过铜条直接连接到PFC升压电感的引脚上。

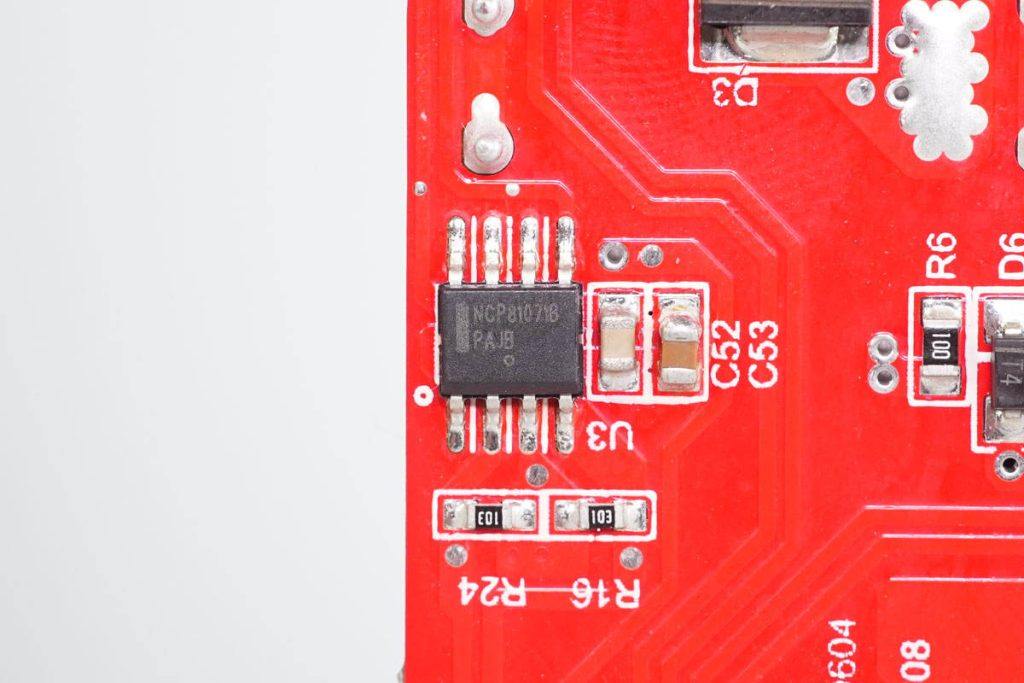

背面一颗NCP81071B用于两个氮化镓开关管的驱动。

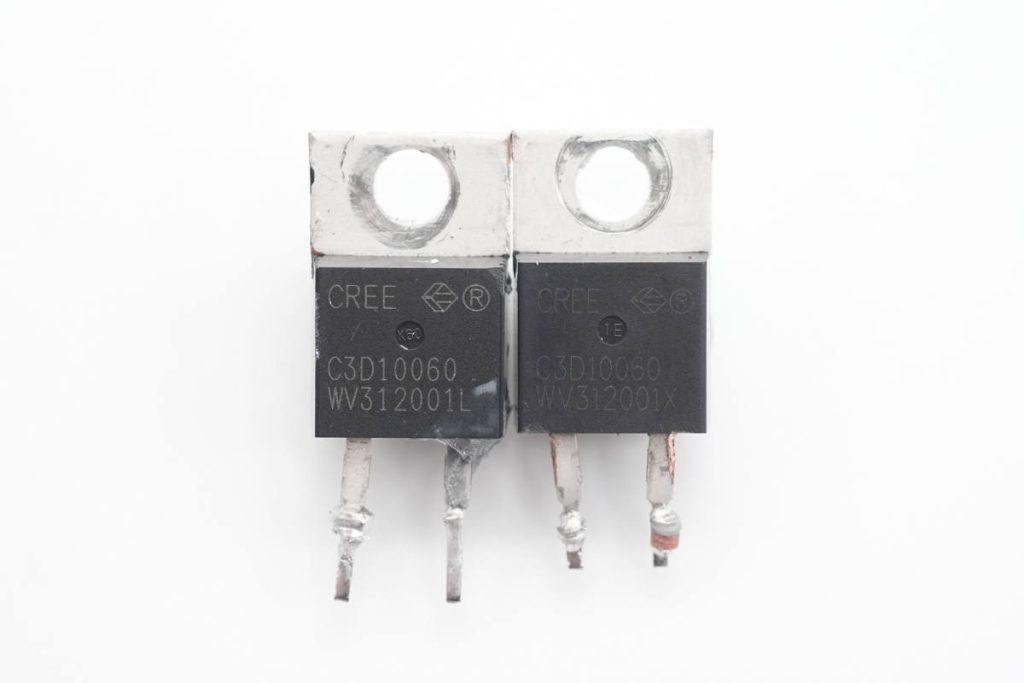

PFC升压整流管使用CREE科瑞 C3D10060 碳化硅二极管，耐压600V，135℃下额定电流14.5A，采用TO220-2封装。

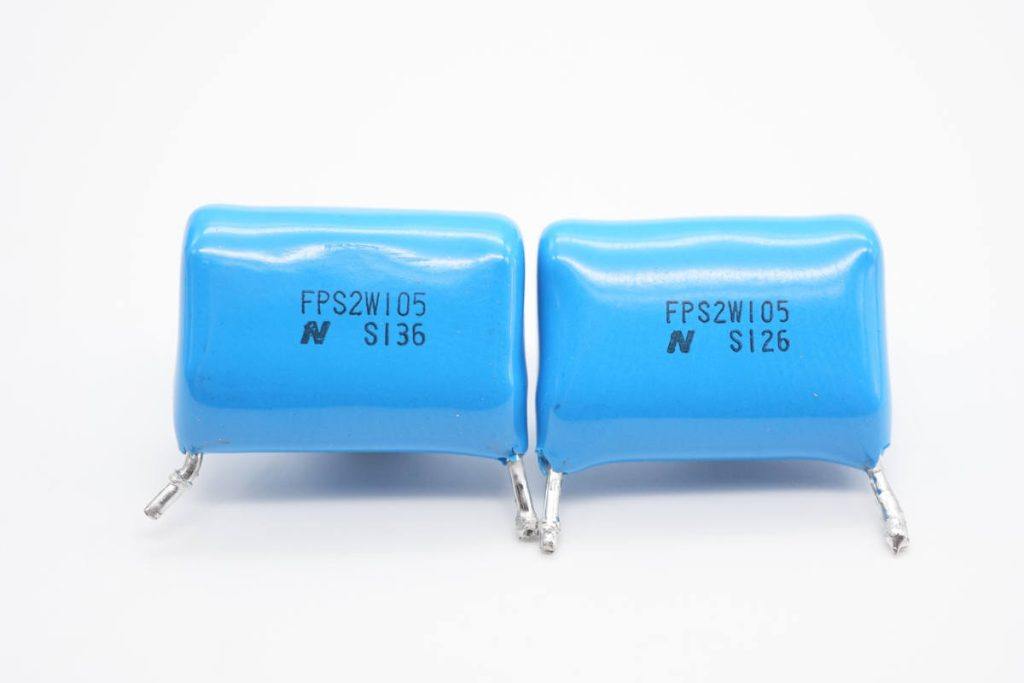

两颗薄膜滤波电容丝印FPS2W105，来自Nitsuko日通工，为PFC专用滤波电容，在苹果充电器中也有使用，具有低噪声，小型化优势。

与氮化镓开关管漏极串联的磁环电感，用于抑制电路中的电流上升率。

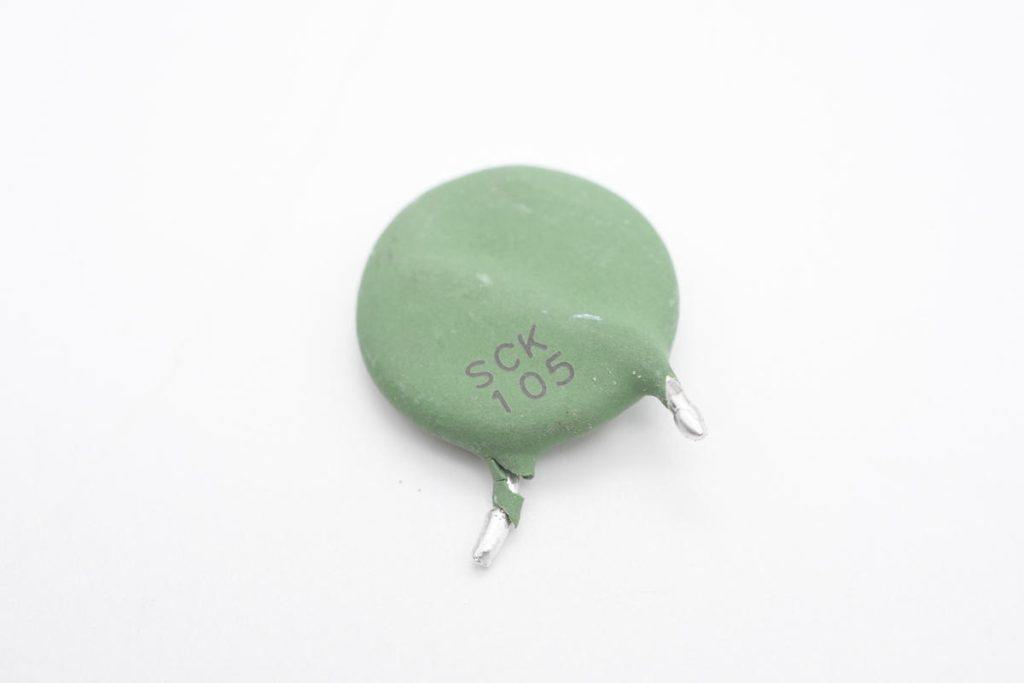

绿色热敏电阻，丝印SCK105，用于抑制电源上电时市电对电解电容充电的冲击电流。

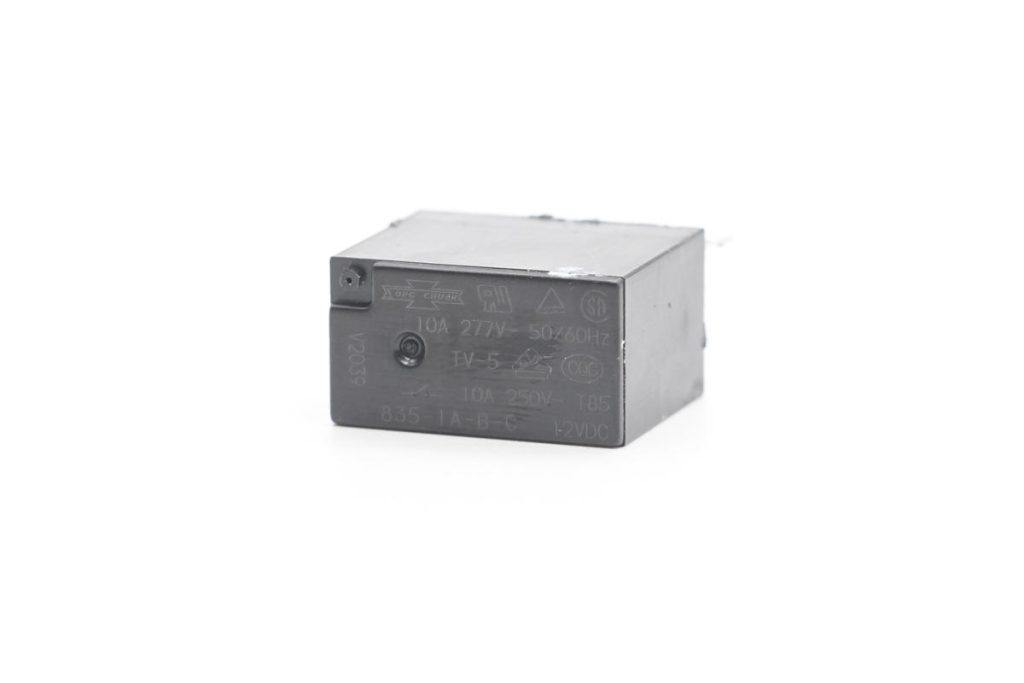

用于旁路NTC热敏电阻的继电器来自松川，触点容量10A，线圈电压12V。继电器用于在电源正常启动后吸合，旁路掉热敏电阻，消除热敏电阻串联在电路中的功耗。

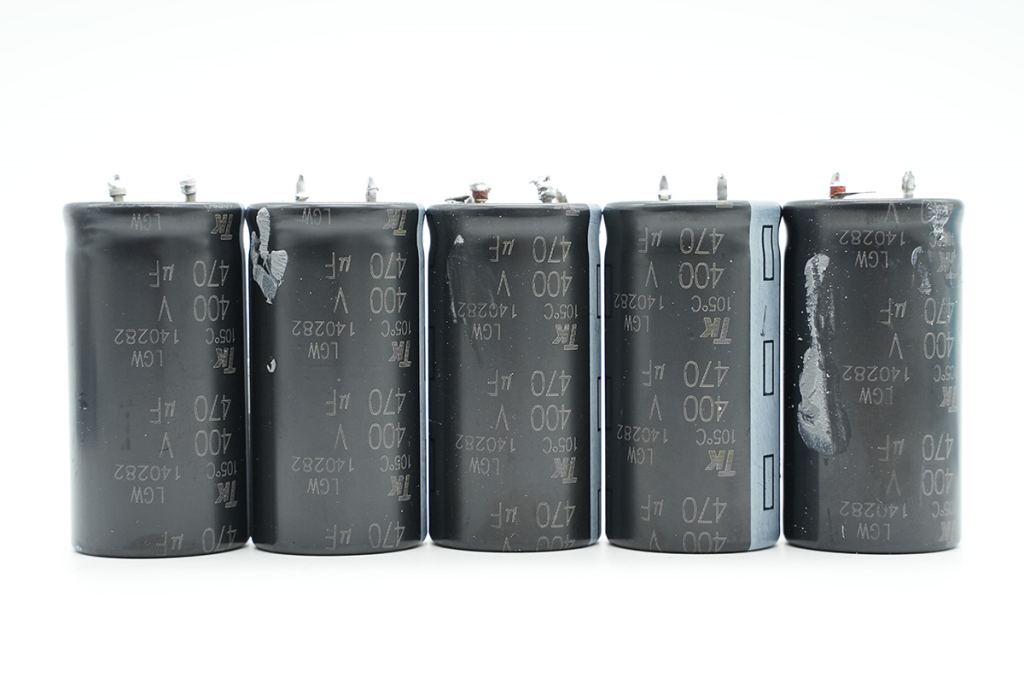

五颗高压滤波电解电容来自TK东信，LGW系列105℃耐热，规格为400V 470μF，合计总容量为2350μF。

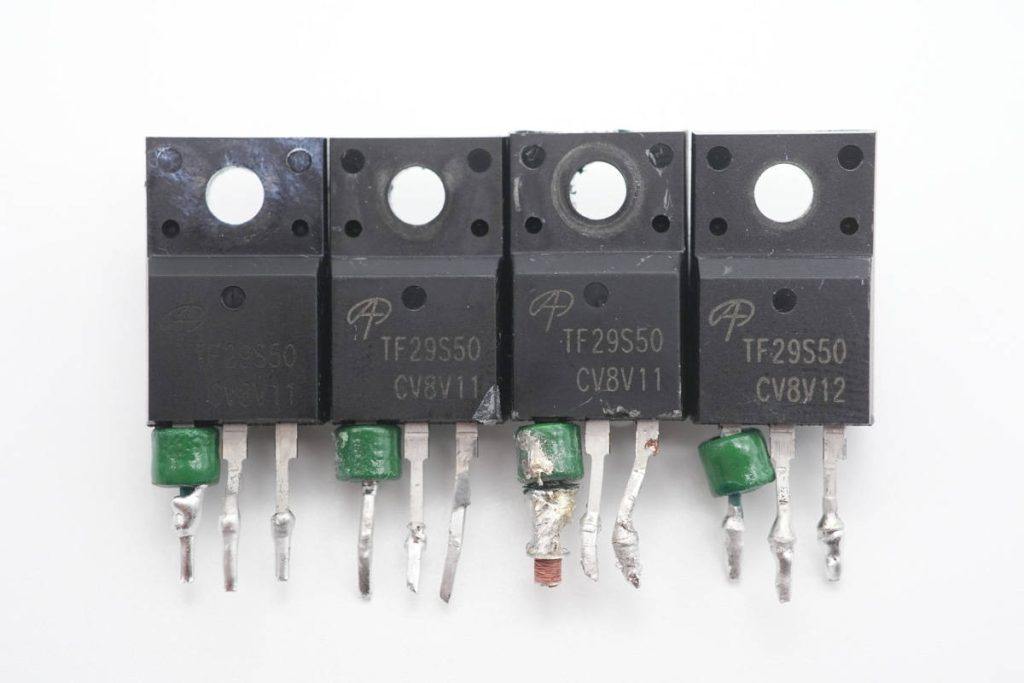

全桥开关管使用的四颗开关管来自AOS万代，型号AOTF29S50，NMOS，耐压600V，导阻150mΩ，采用TO-220F封装，使用螺丝固定在小散热片上，栅极套有磁环过滤高频干扰。

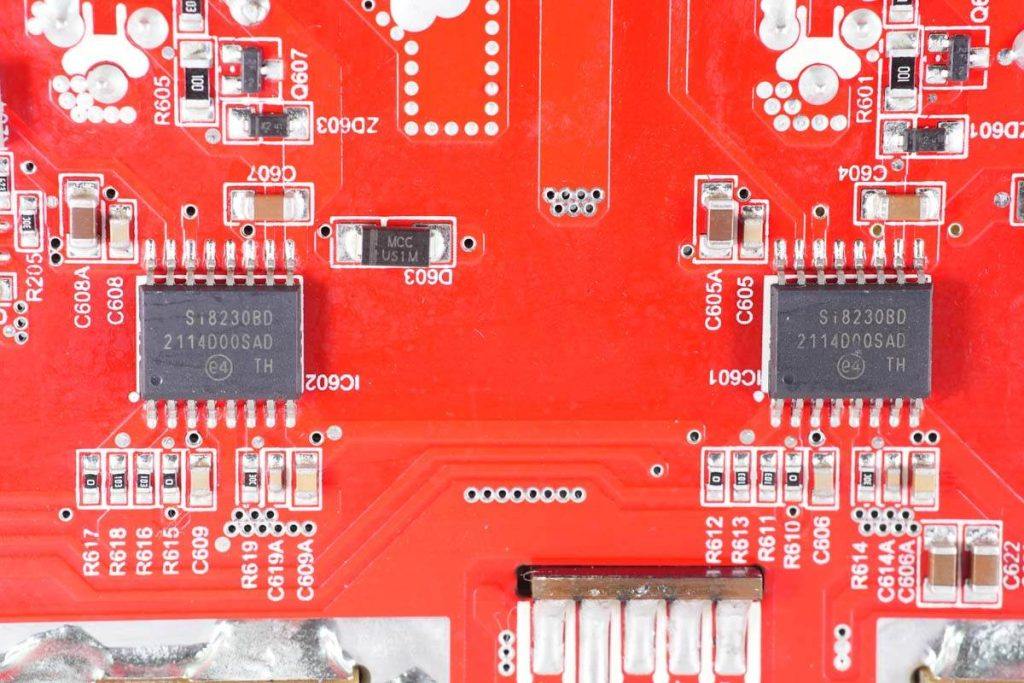

用于全桥LLC驱动的隔离驱动器焊接在PCB背面，来自芯科，型号为Si8230BD，是一颗双路隔离驱动器，具备5kV隔离能力，支持500mA峰值电流输出能力。

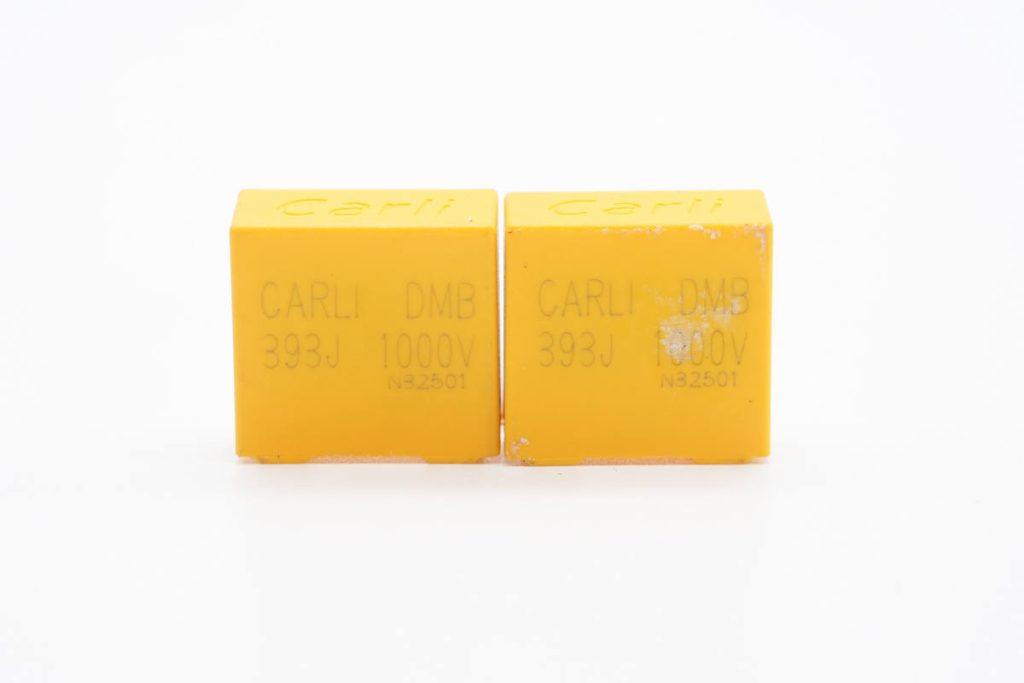

两颗LLC谐振电容来自CARLI凯励，规格为0.039μF，耐压1000V，两颗并联。

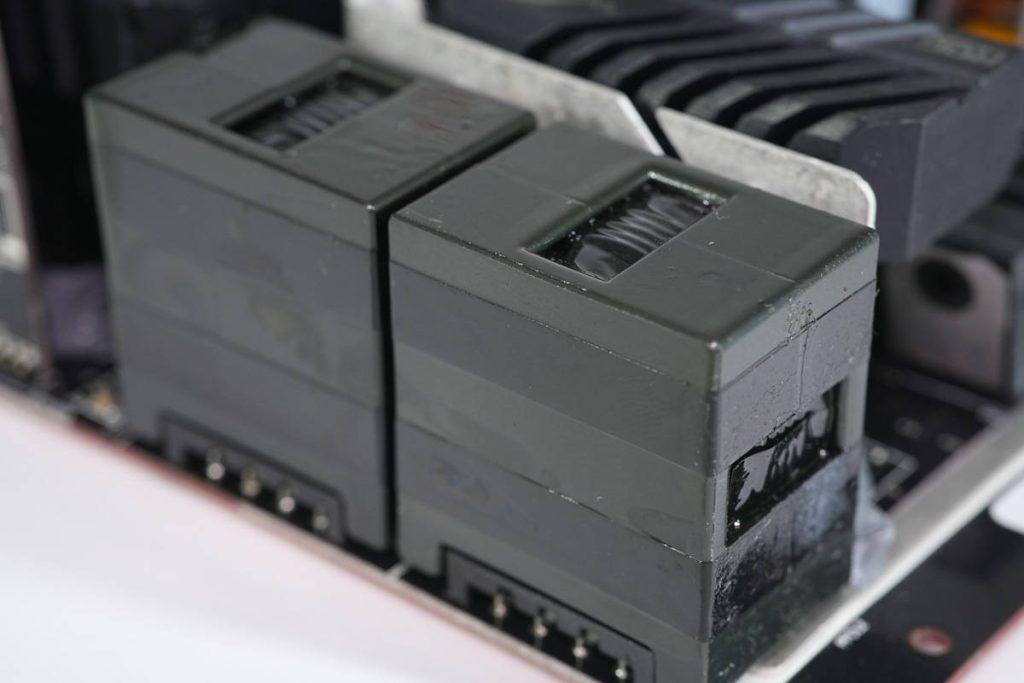

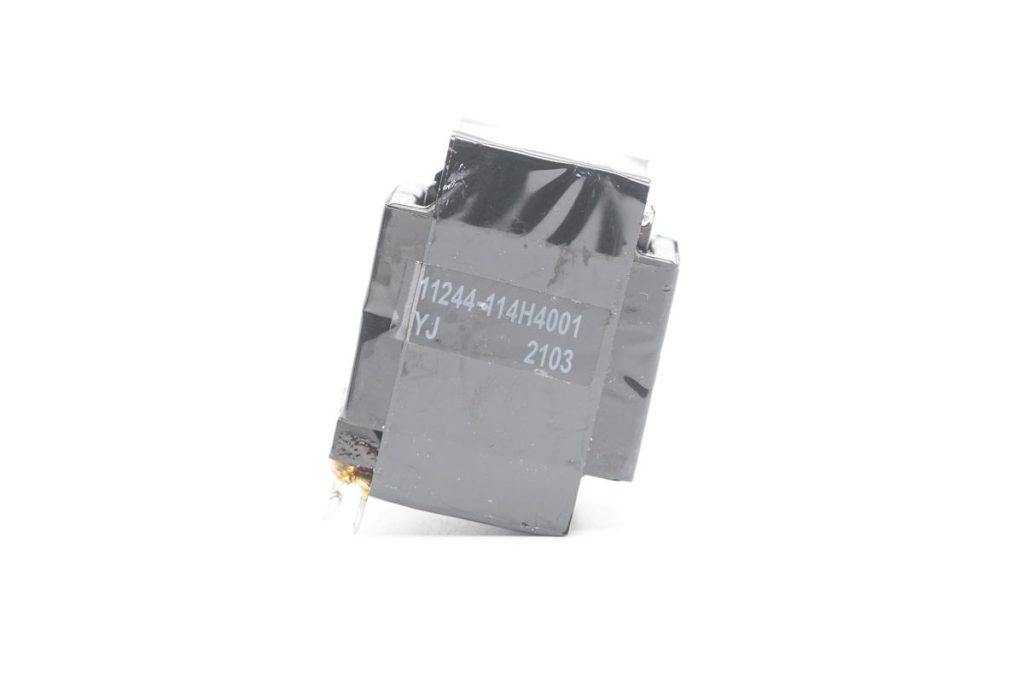

LLC谐振电感采用黑色胶带严密缠绕包裹。

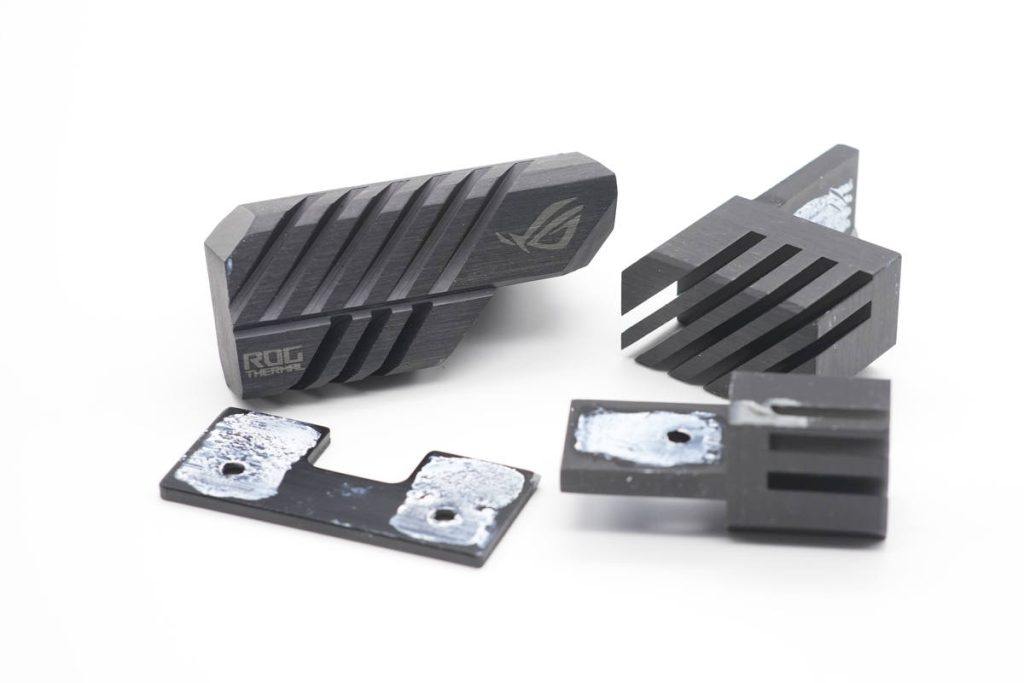

对应PFC升压氮化镓开关管和全桥LLC开关管的散热片。

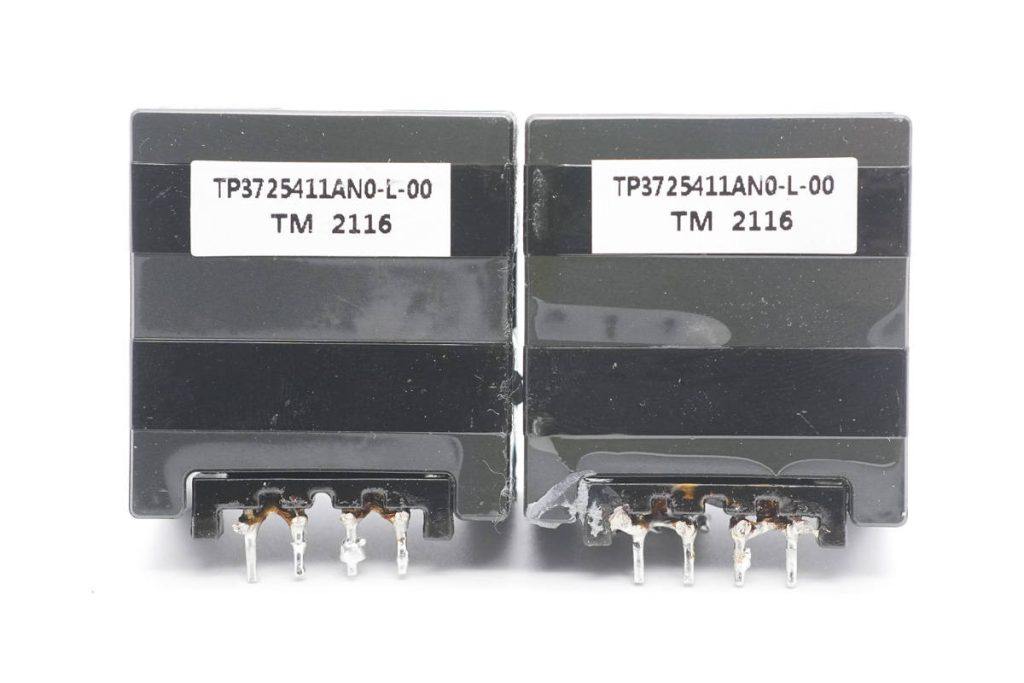

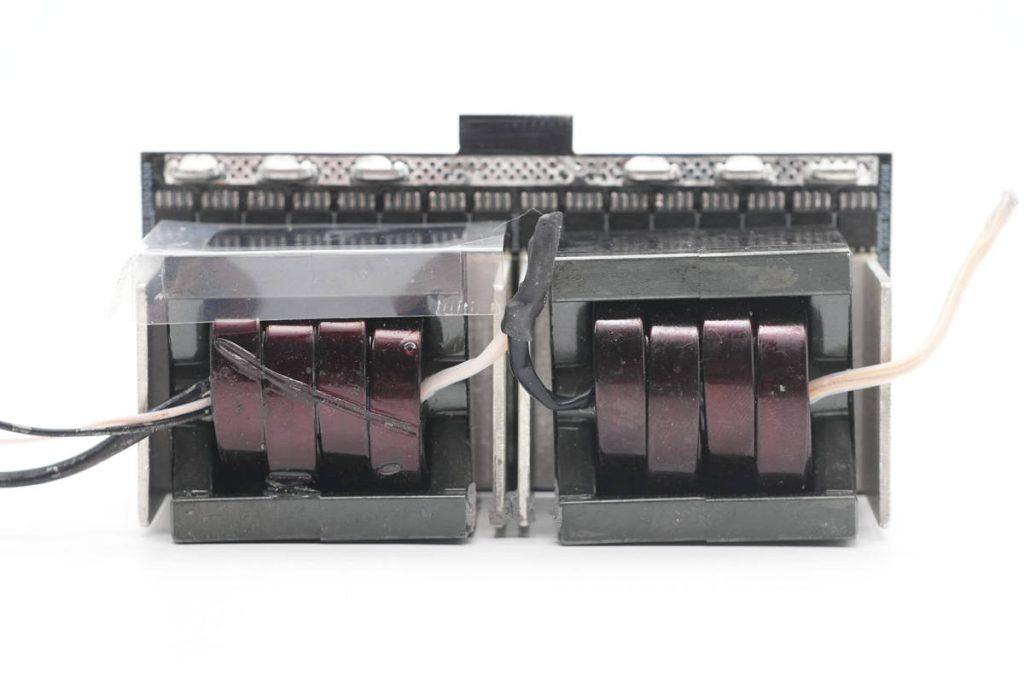

LLC变压器初级采用多层绝缘线绕制，次级采用漆包铜带绕制在磁芯外侧，两个变压器初级串联，次级并联，用于提供大电流输出。

由于变压器次级输出电流高达133A，电源整流输出采用铜排焊接连接，焊接成为一个整体，降低大电流传输的电阻。实际拆解中无法焊接，只好切掉。小板背面标注LLC-A，为LLC同步整流板。

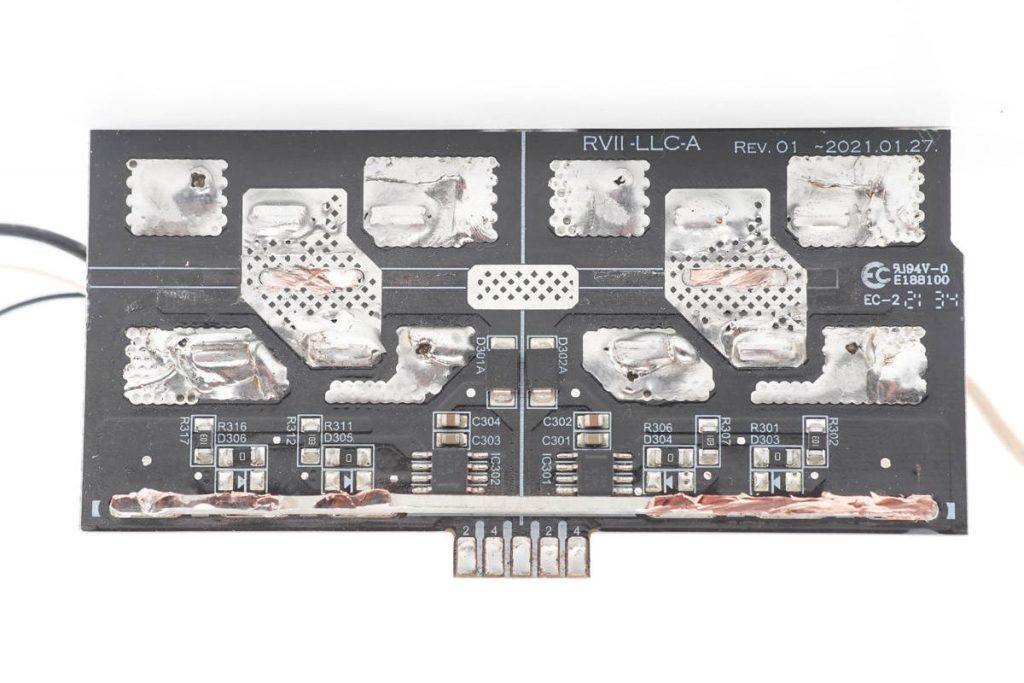

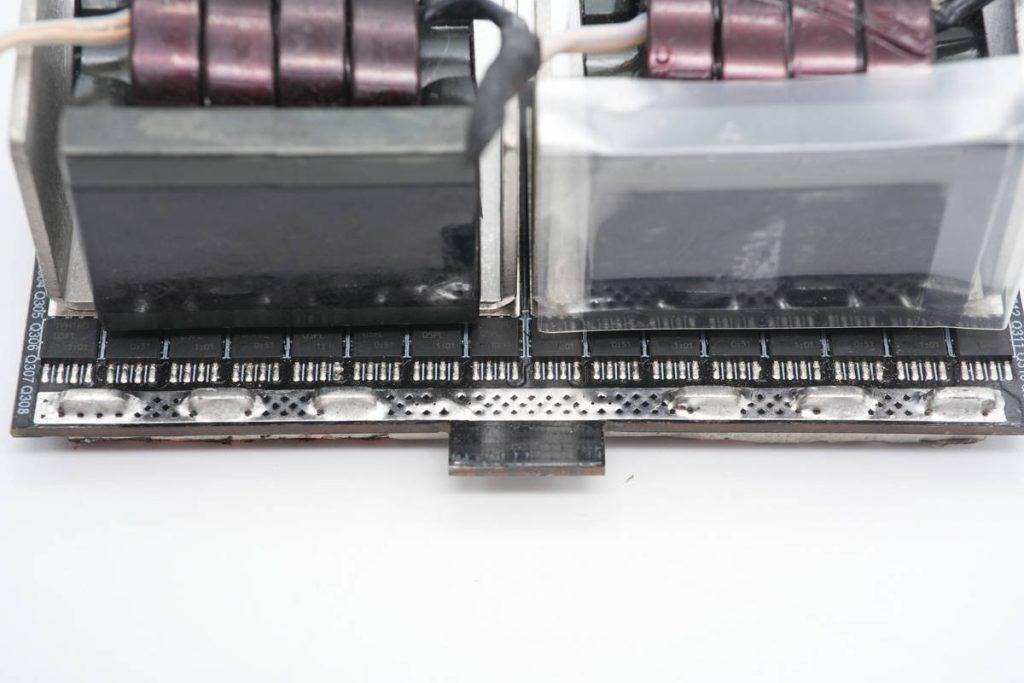

变压器下方的同步整流管特写，共16颗，4并联用于同步整流。

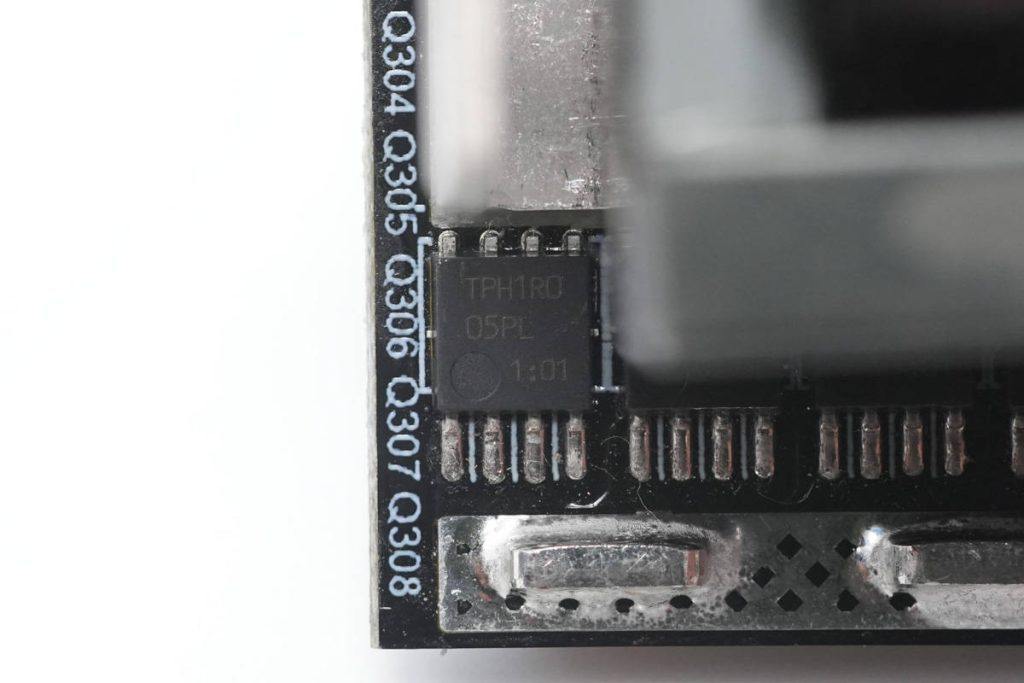

同步整流管来自东芝，型号为TPH1R005PL，耐压45V，导阻0.8mΩ，使用4颗并联用于同步整流，并通过铜排传导热量散热。

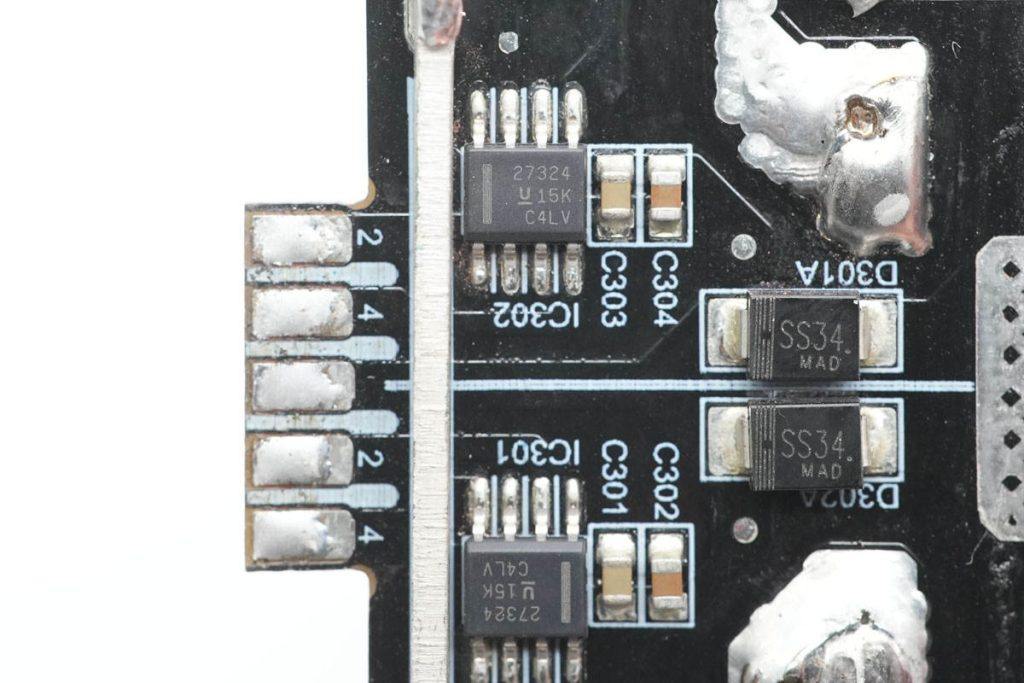

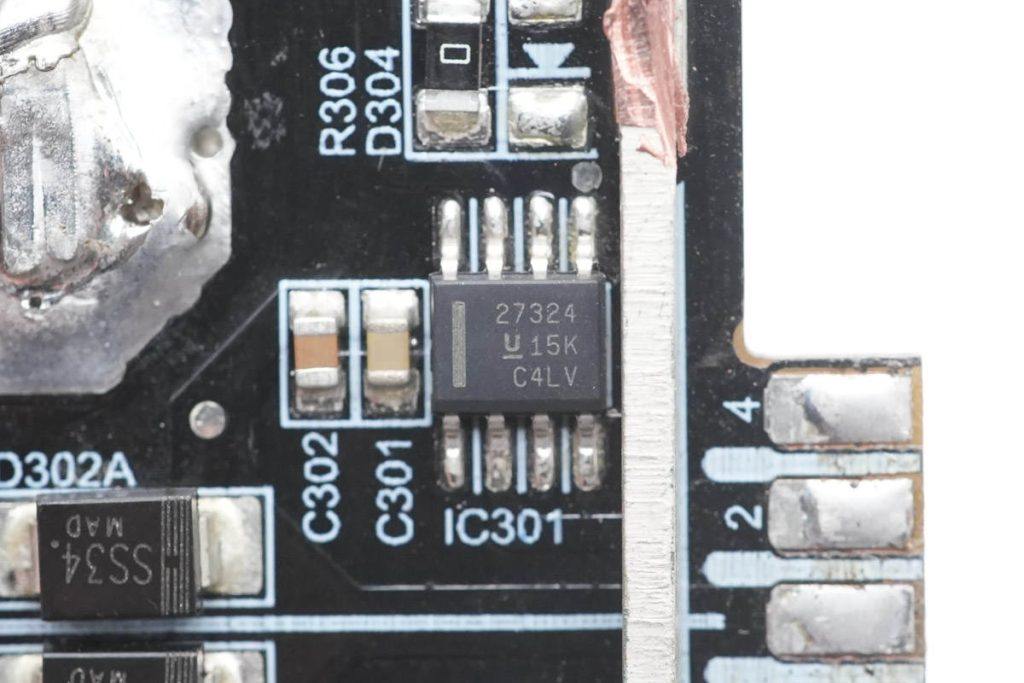

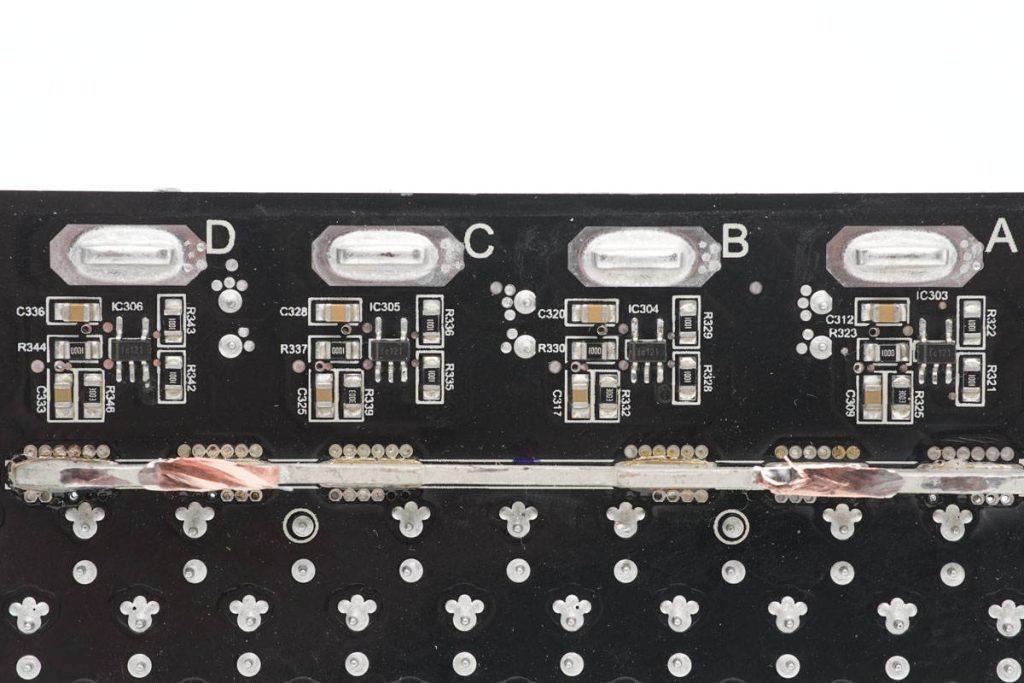

小板背面的同步整流驱动电路特写，使用两颗TI德州仪器 UCC27324驱动器进行同步整流管驱动。

UCC27324是一颗具有4A输出电流的双通道低侧栅极驱动器，接收UCD3138A输出的同步整流控制信号，驱动四并联的TPH1R005PL进行同步整流。

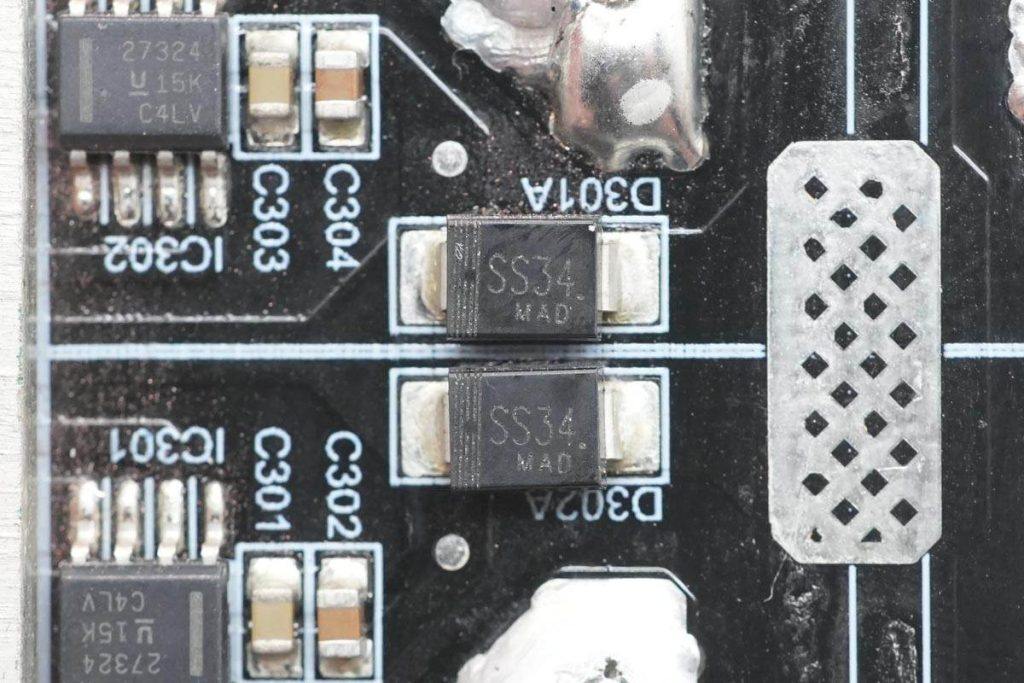

两颗SS34二极管用于栅极驱动器供电整流。

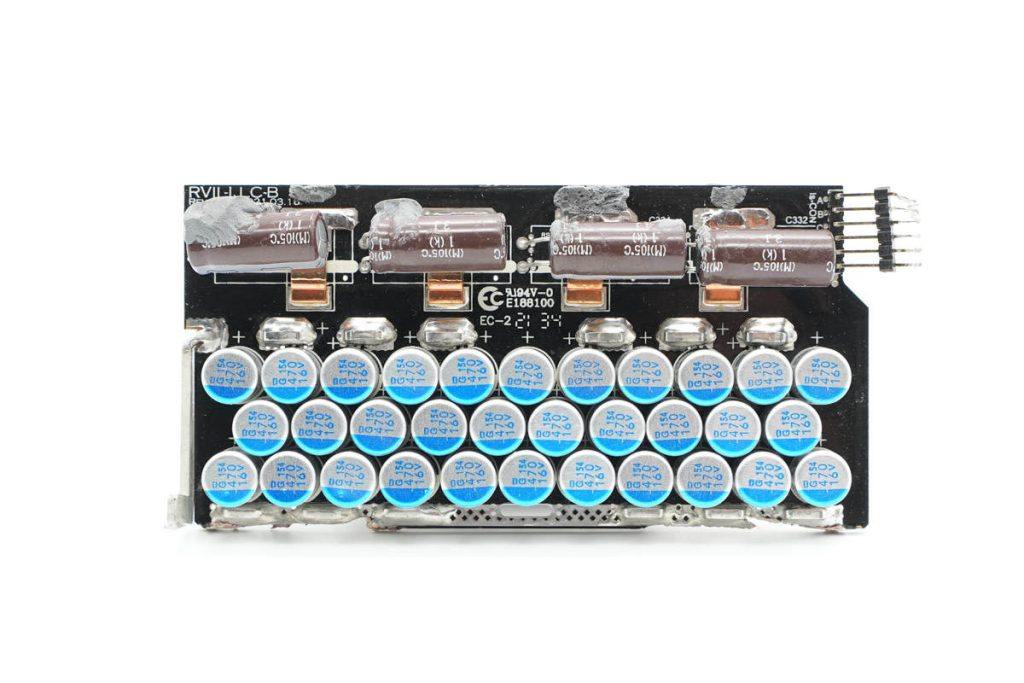

同步整流小板通过铜排连接到滤波电容小板上，小板上焊接32颗滤波固态电容，来自贵弥功，规格均为470μF 16V，容量共计15040μF，为大功率输出提供极低的输出纹波。在PCB上方为四路电流检测电阻，用于12V输出电流检测。

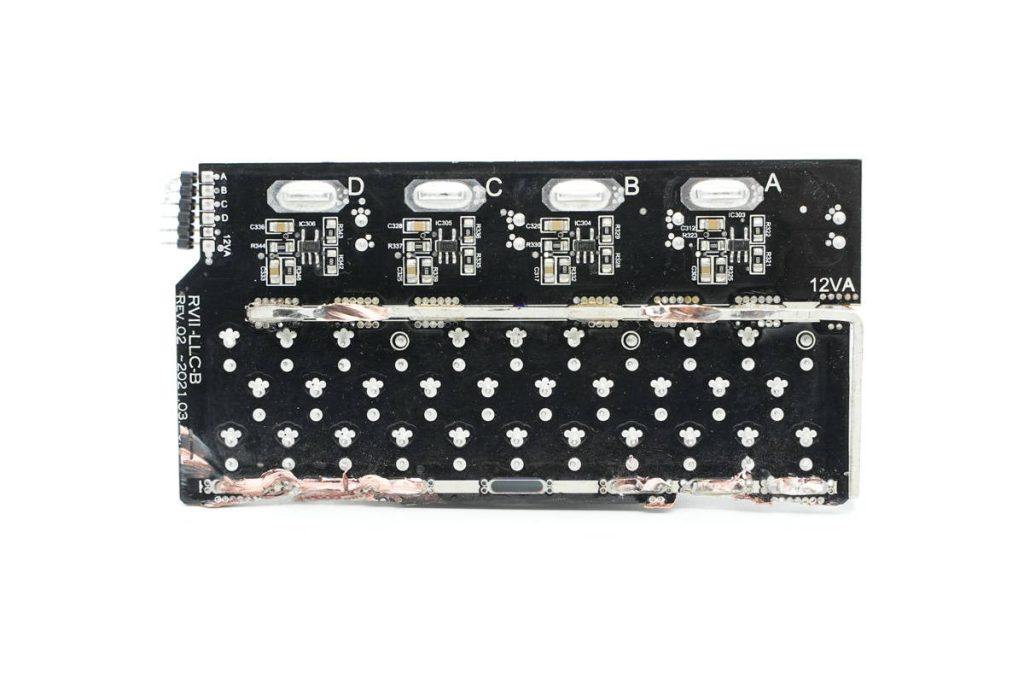

PCB背面标注LLC-B，为输出滤波板，同步整流输出的脉动直流电通过这块电路板滤波成为直流电输出。中间的铜排连接同步整流输出，底部的铜排连接负极，并焊接到电源主板上，正极由顶部四条铜排输出。

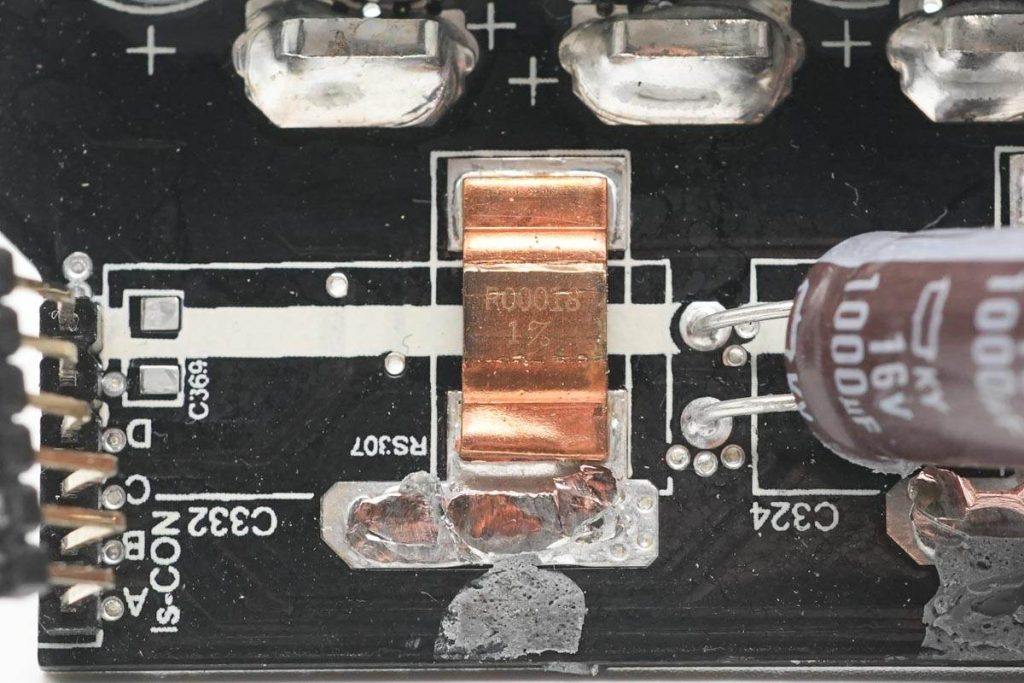

LLC-B小板上焊接的电流取样电阻，为1.8mΩ，用于12V电流输出检测。

12V通过四条铜排输出，均摊电流。

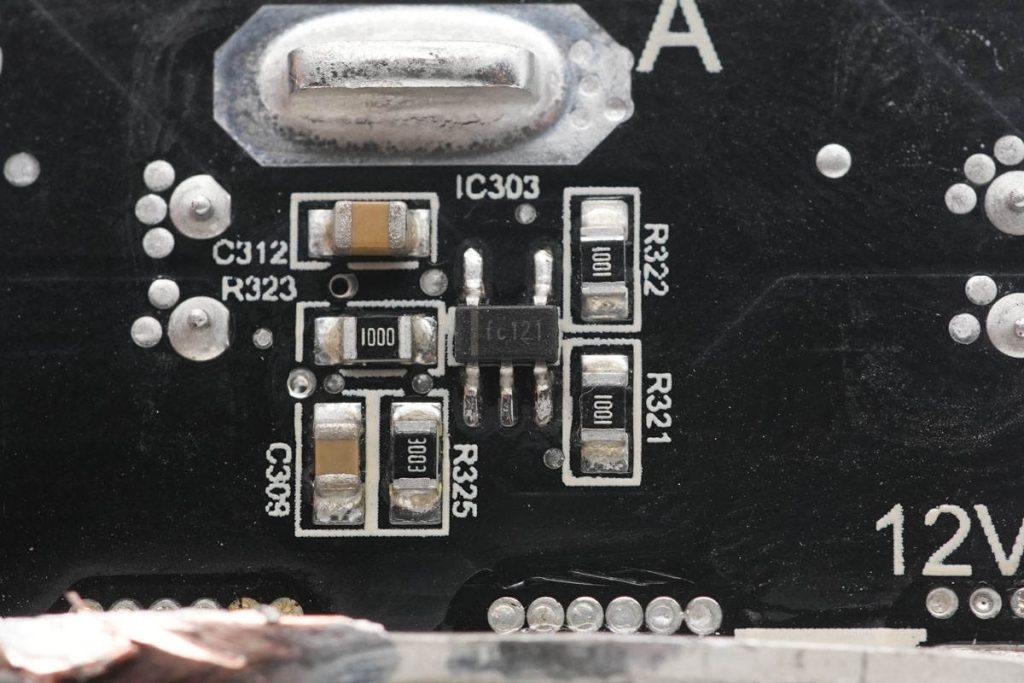

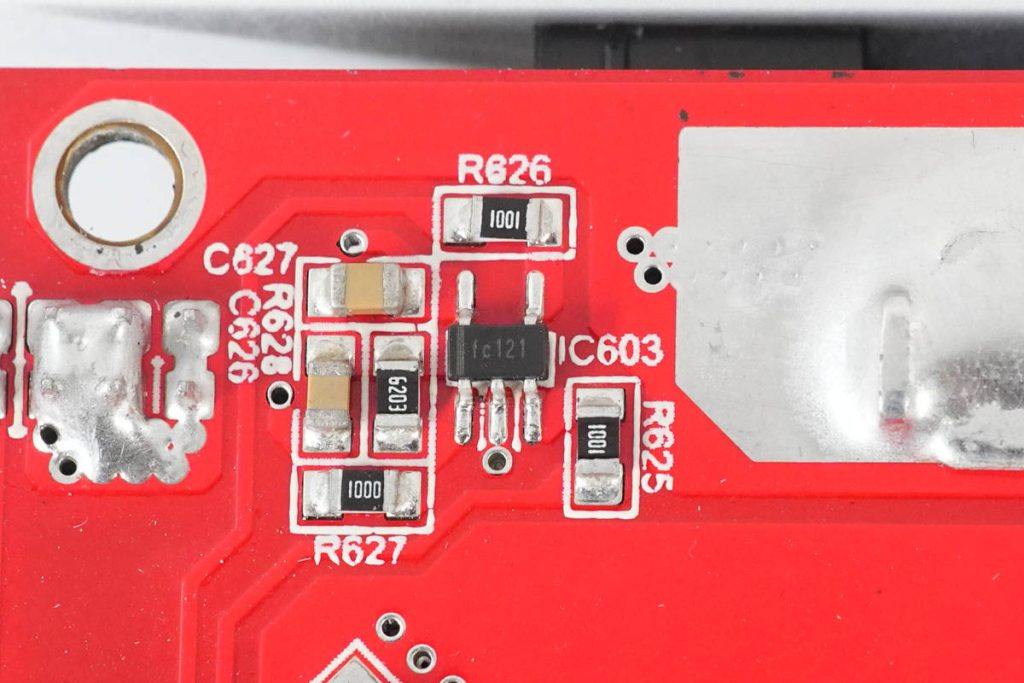

电流采样放大器丝印fc121，检测取样电阻采集的电流信号，放大送至UCD3138A进行检测，实现过电流保护。

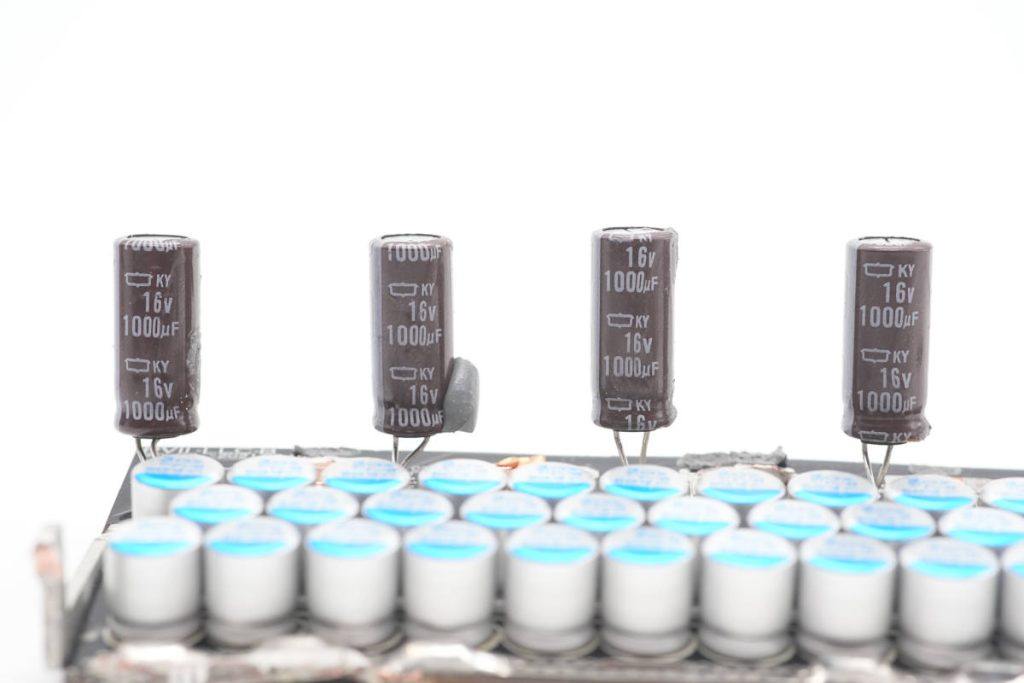

对应12V输出的滤波电容，规格均为16V 1000μF。

滤波电容小板上引出的铜排直接焊接到模组线插座小板的铜排上，小板上使用铜排进行均流，降低电阻。

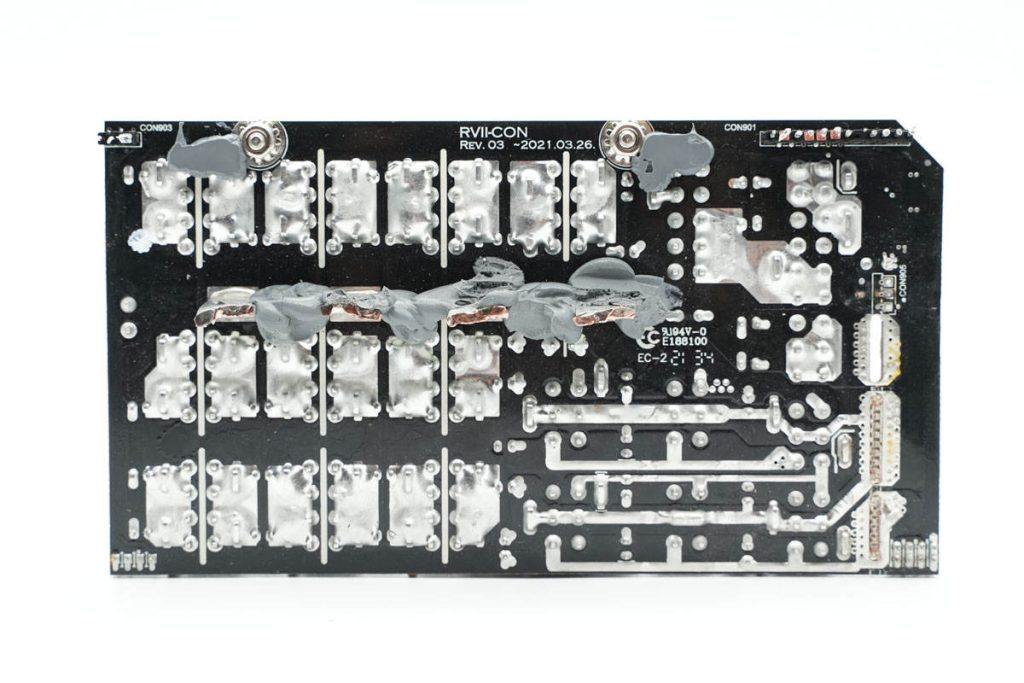

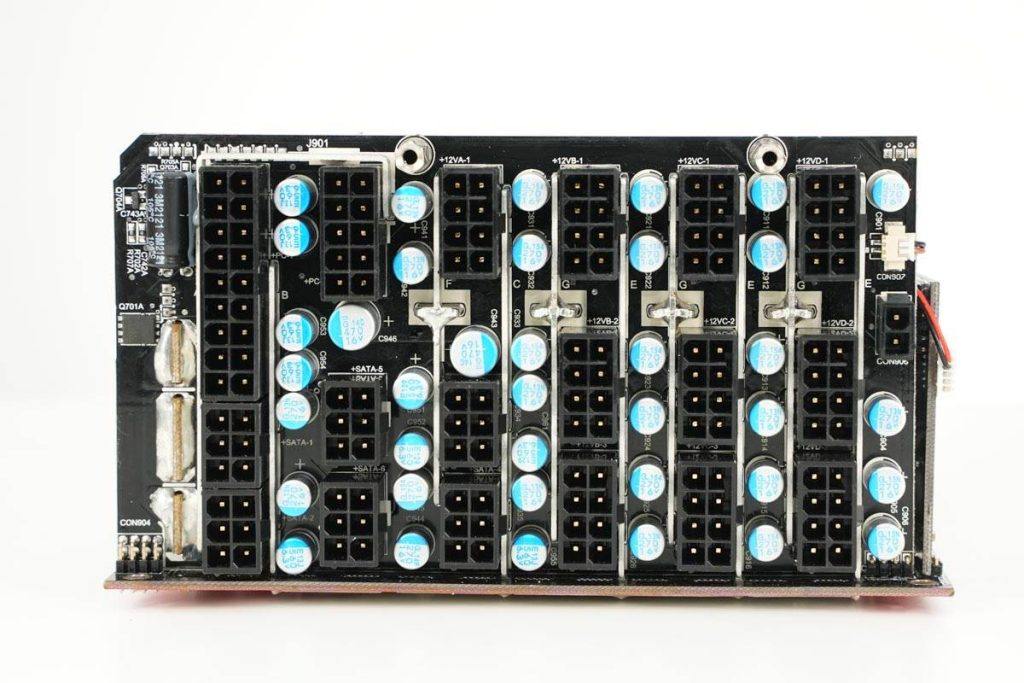

小板背面标注CON，为连接器小板，背面大面积露铜加锡，增加通流量。铜排穿过PCB焊接，多块PCB通过铜排焊接固定成为一个整体。右侧为3.3V，5V和负极连接处。在这块PCB的顶部还焊接有一块小板，为风扇调速控制和输出管控。

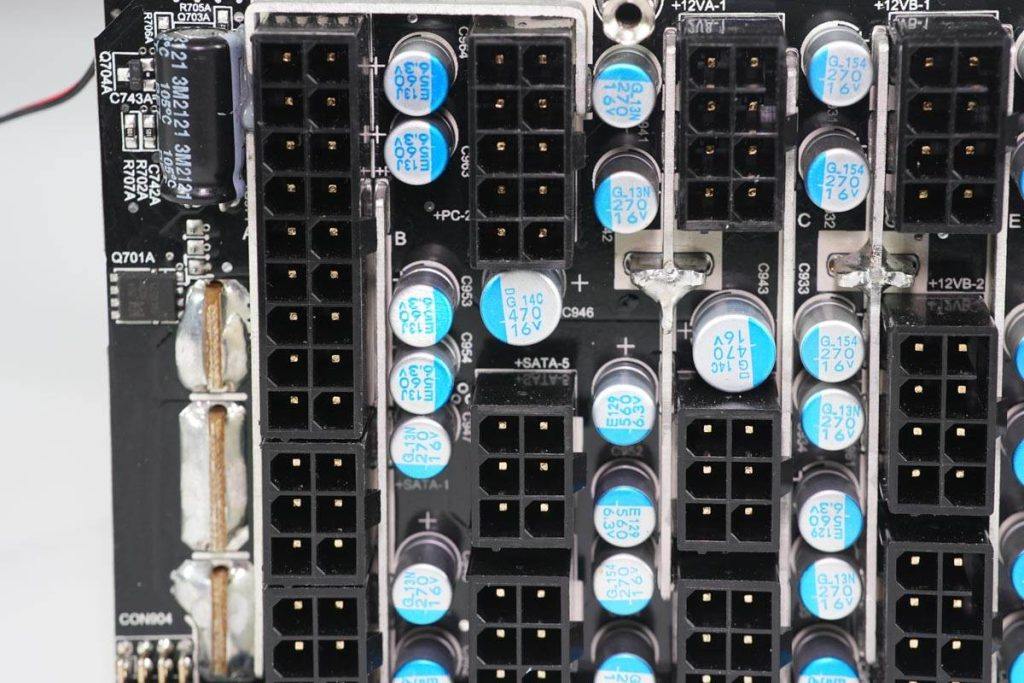

连接器小板对应不同的输出电压，使用6.3V和16V的固态电容进行滤波。

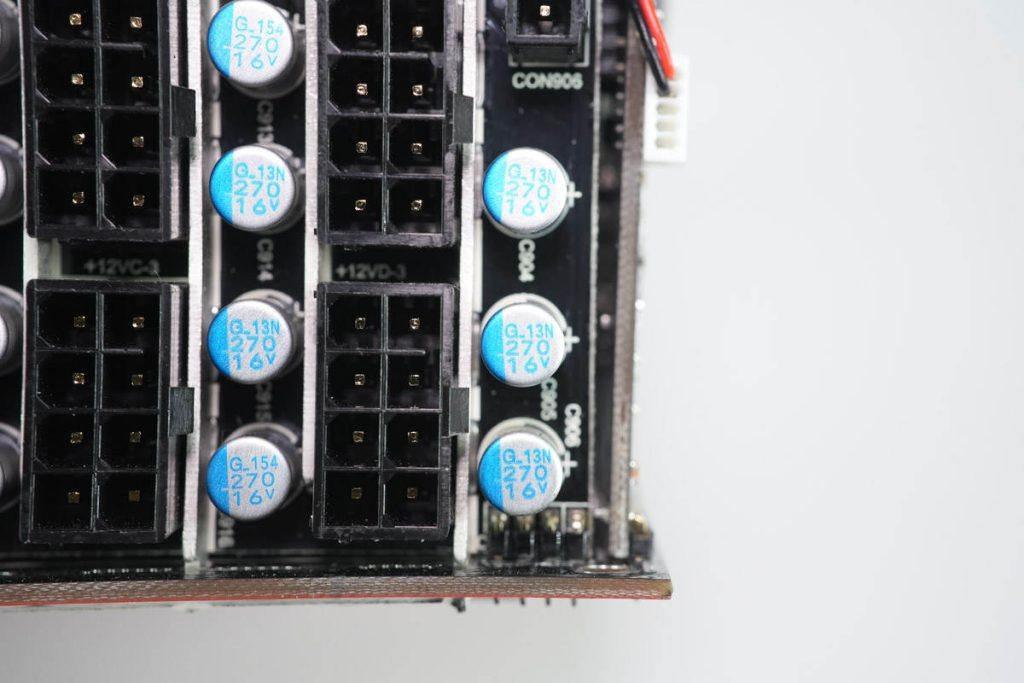

12V输出采用270μF 16V固态电容滤波。

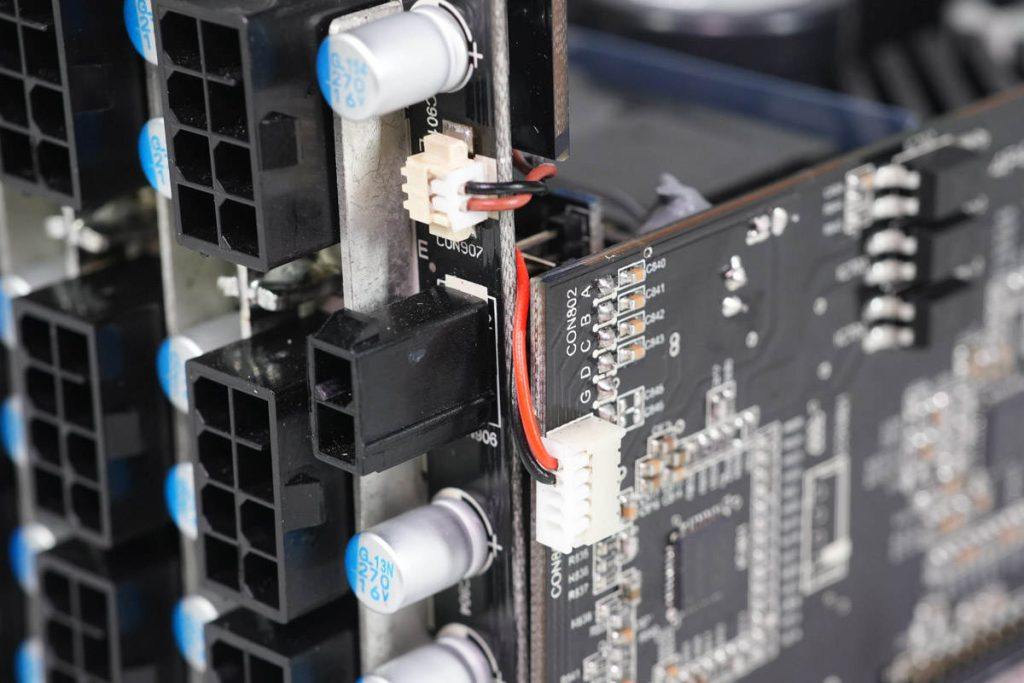

可寻址灯光接口通过排线连接到电源侧面的降压小板上。

降压小板焊接在电源的侧面，小板上焊接屏幕驱动电路和同步降压电路。

降压小板左上角焊接OLED屏幕排线插座，上方两个插座分别连接MCU板，读取电源输出功率，另一个插座连接RGB LED灯。右侧两个磁环降压电感，上方为5V输出，下方为3.3V输出。

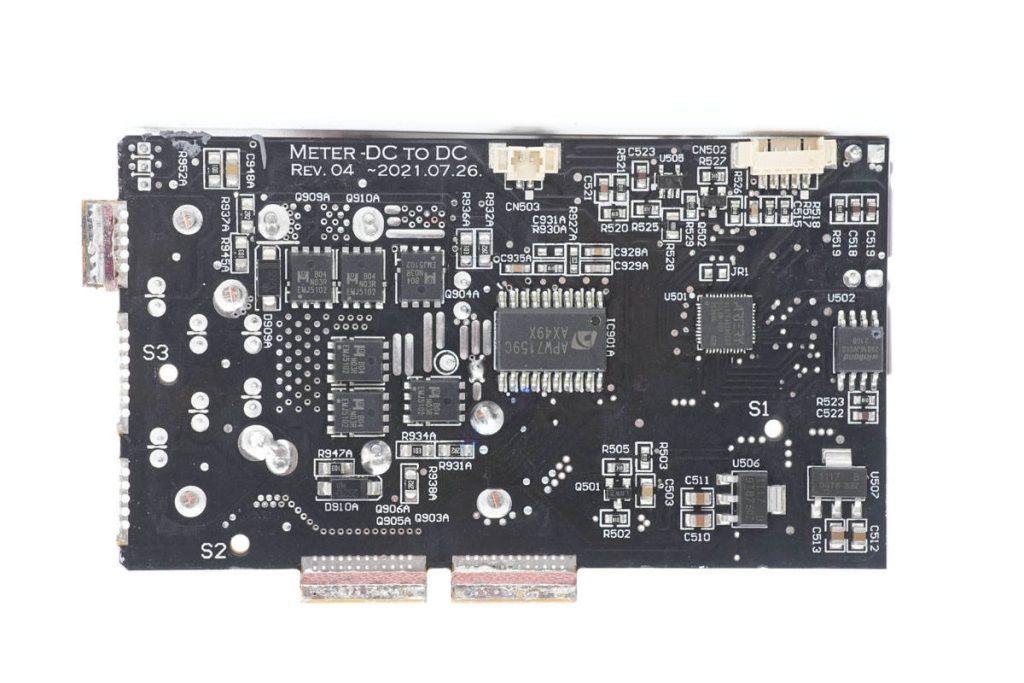

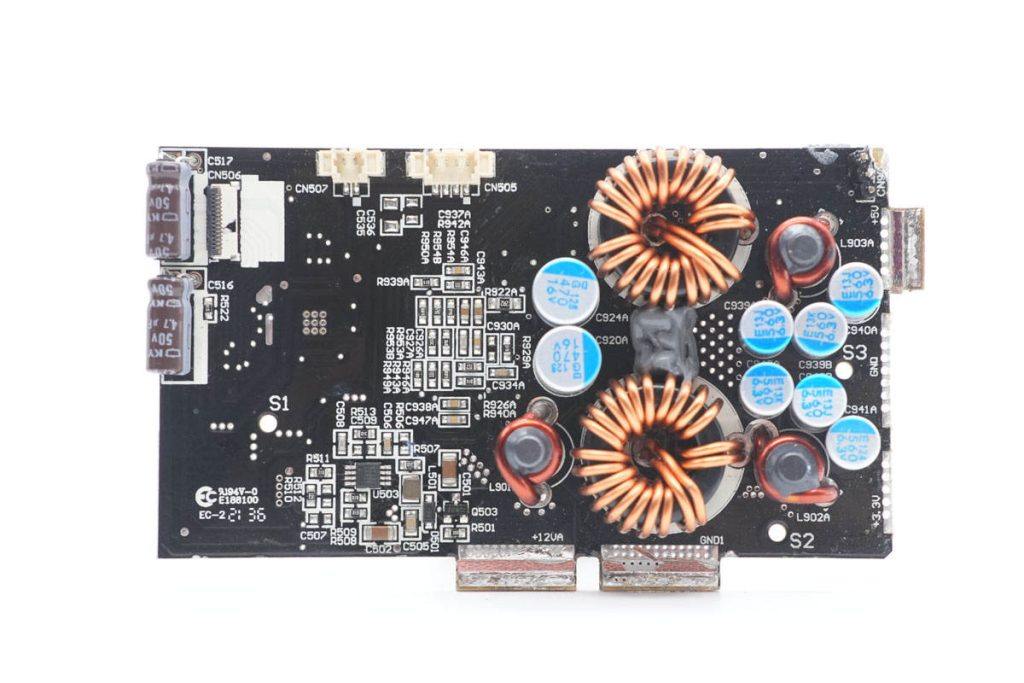

降压小板背面标注METER DC TO DC，表示小板负责功率显示和DC-DC降压输出功能。左侧焊接降压开关管，中间为降压芯片，右侧为控制RGB灯光和屏幕显示的MCU。

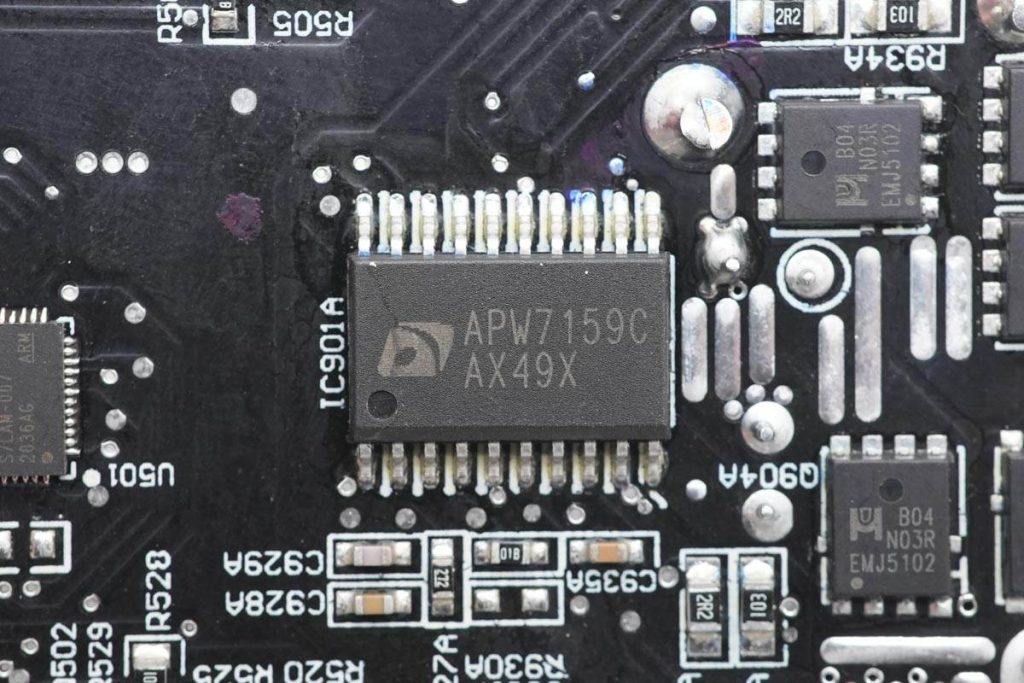

小板上使用茂达APW7159C双路同步降压控制器，驱动外置的同步降压管，用于电源的3.3V和5V输出。

12V主路输入滤波电感。

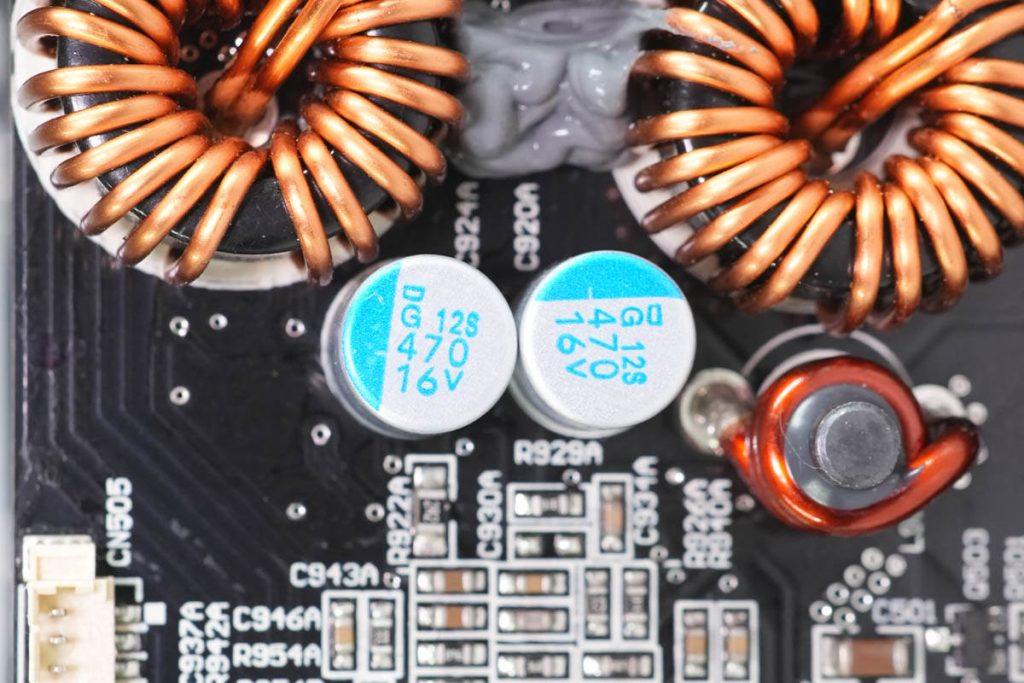

两颗固态电容用于12V输入滤波，规格为470μF 16V。

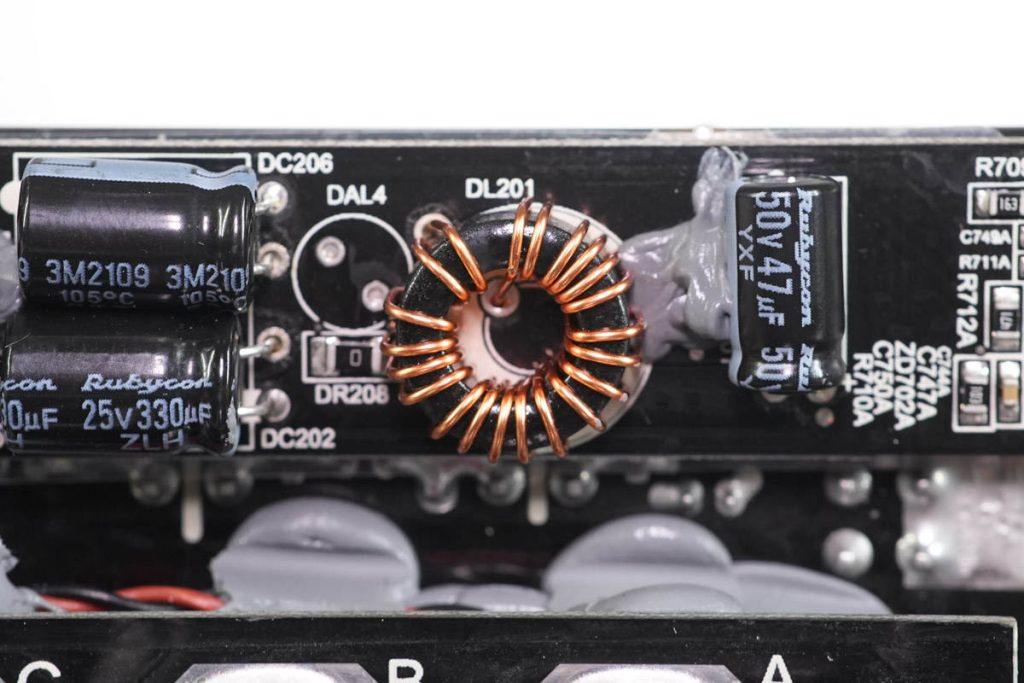

用于3.3V输出的降压电感。

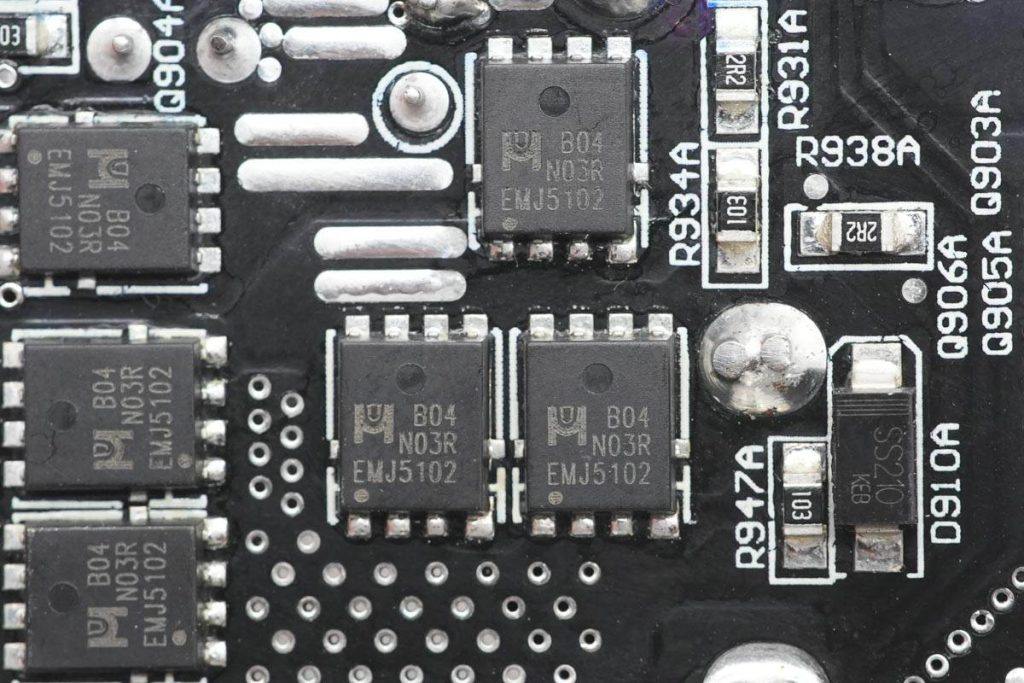

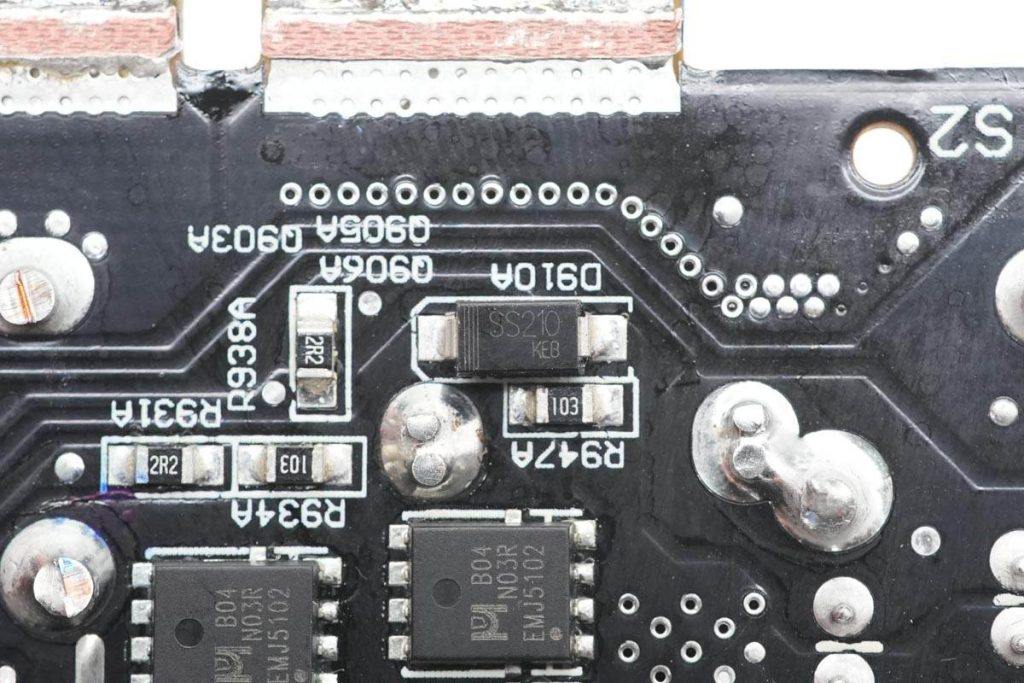

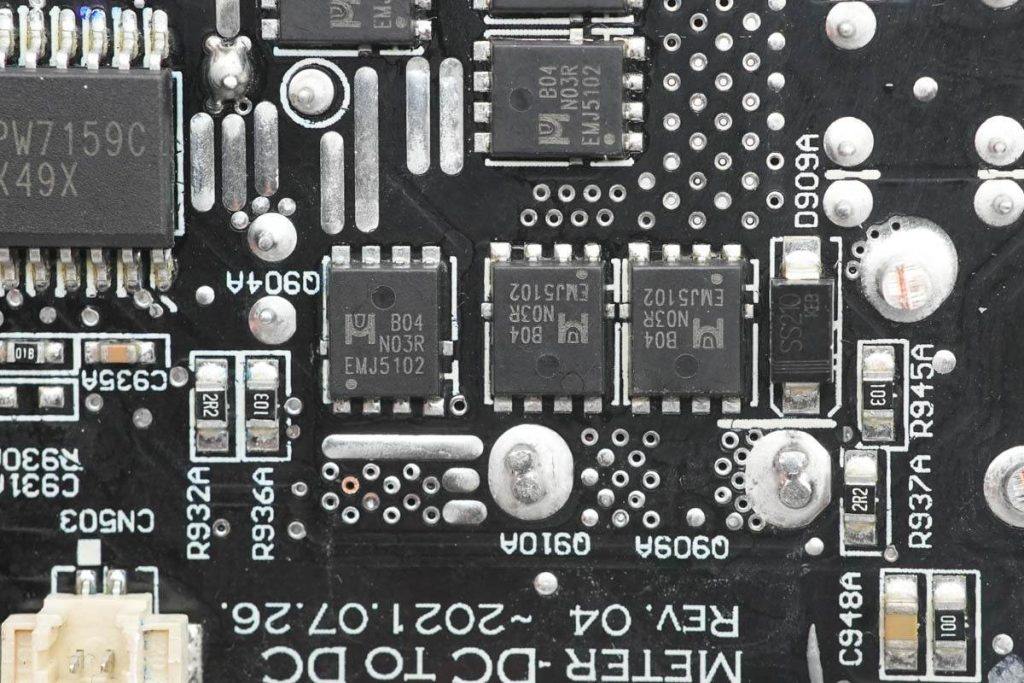

降压MOS管来自杰力，型号为EMB04N03HR，耐压30V，导阻4mΩ，DFN5*6封装，采用一上二下的配置，满足高输出电流需求。

SS210肖特基与降压下管并联，用于提高效率。

另外一路也是相同的配置。

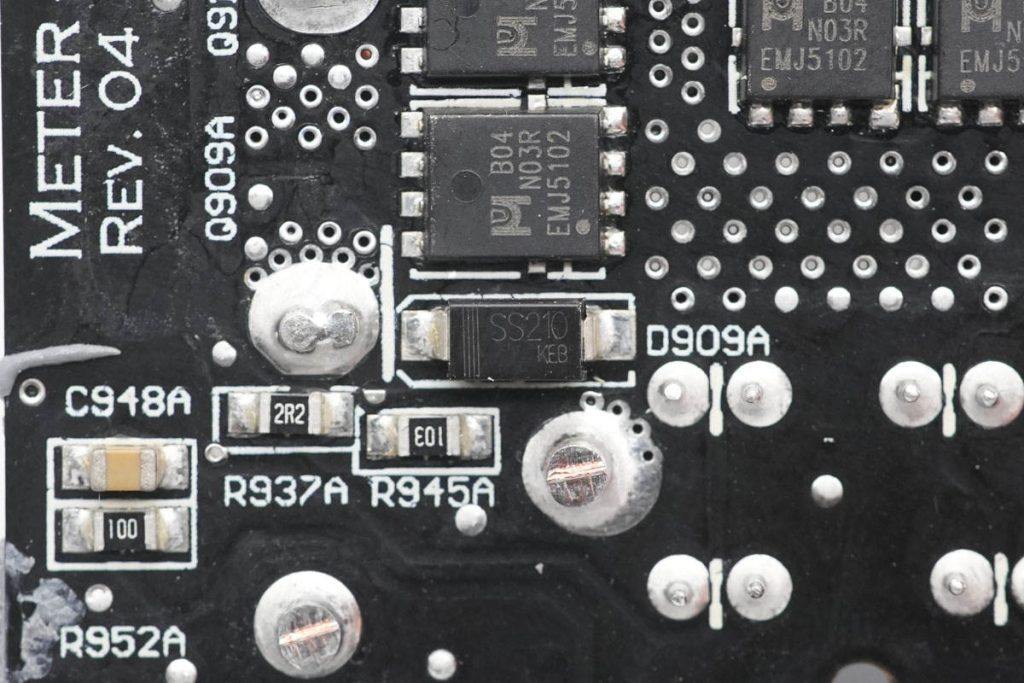

降压下管同样并联SS210肖特基二极管。

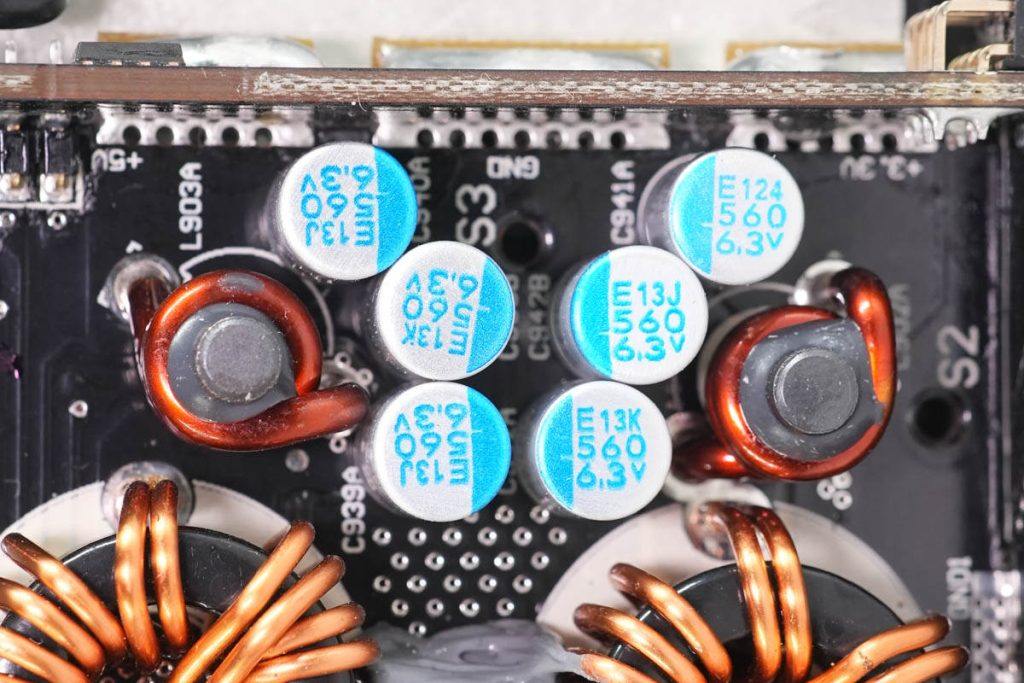

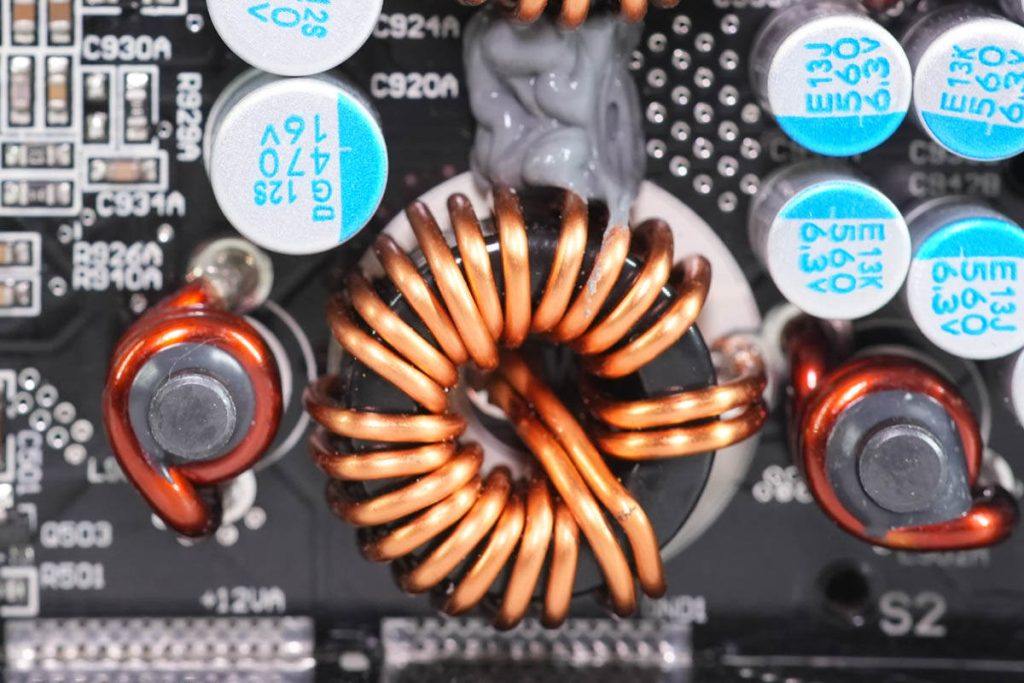

输出滤波电容和滤波电感特写，电容规格均为560μF 6.3V。

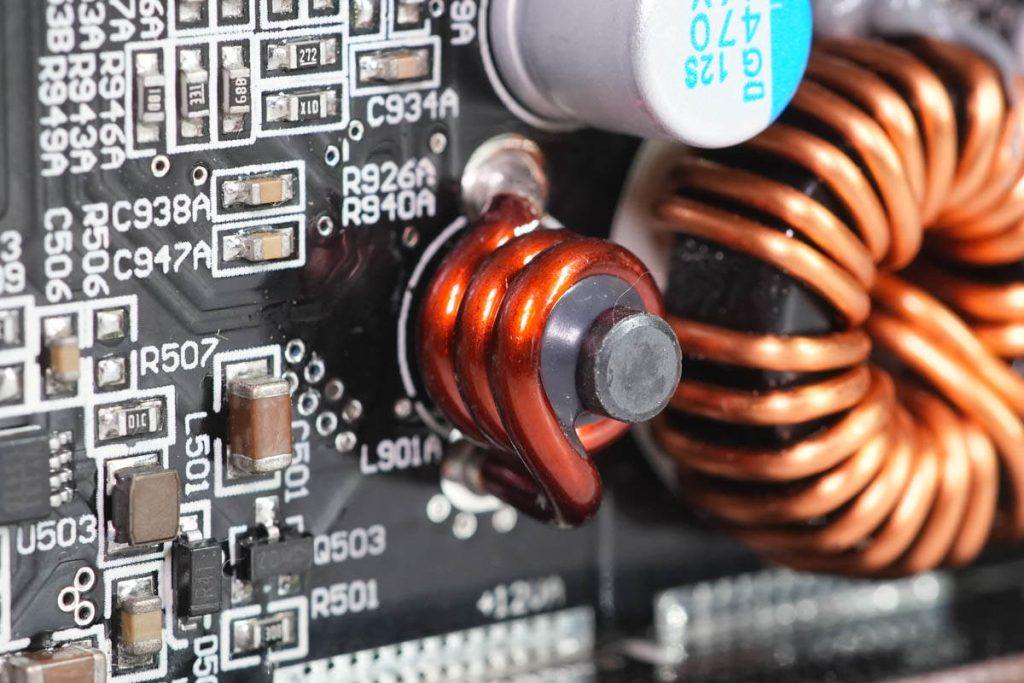

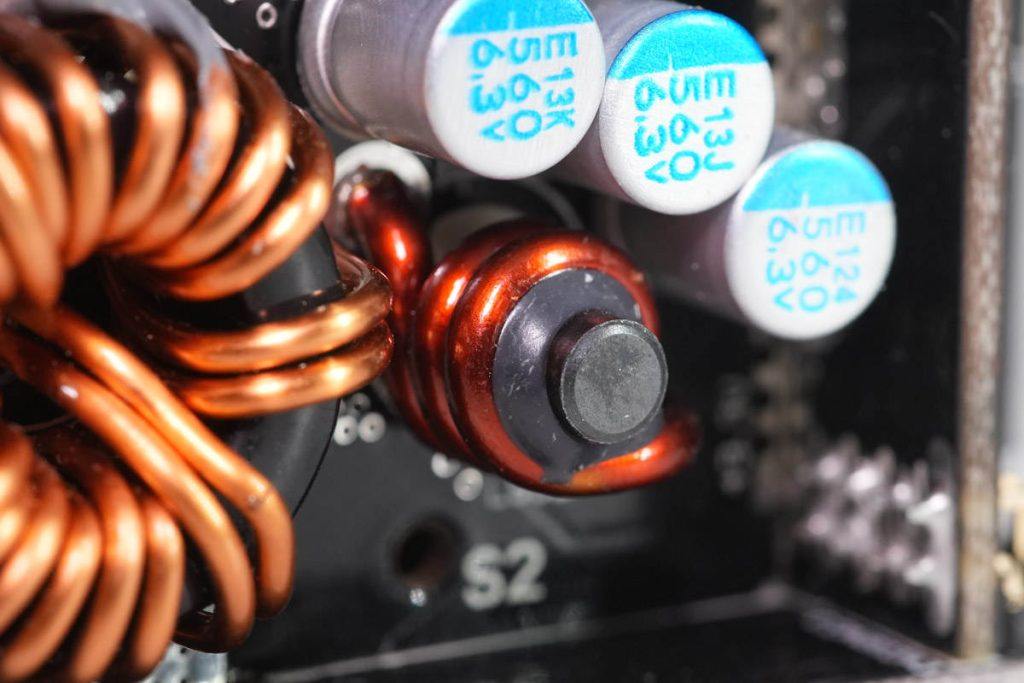

输出滤波电感特写，采用棒状磁芯，涂胶固定，两路配置相同。

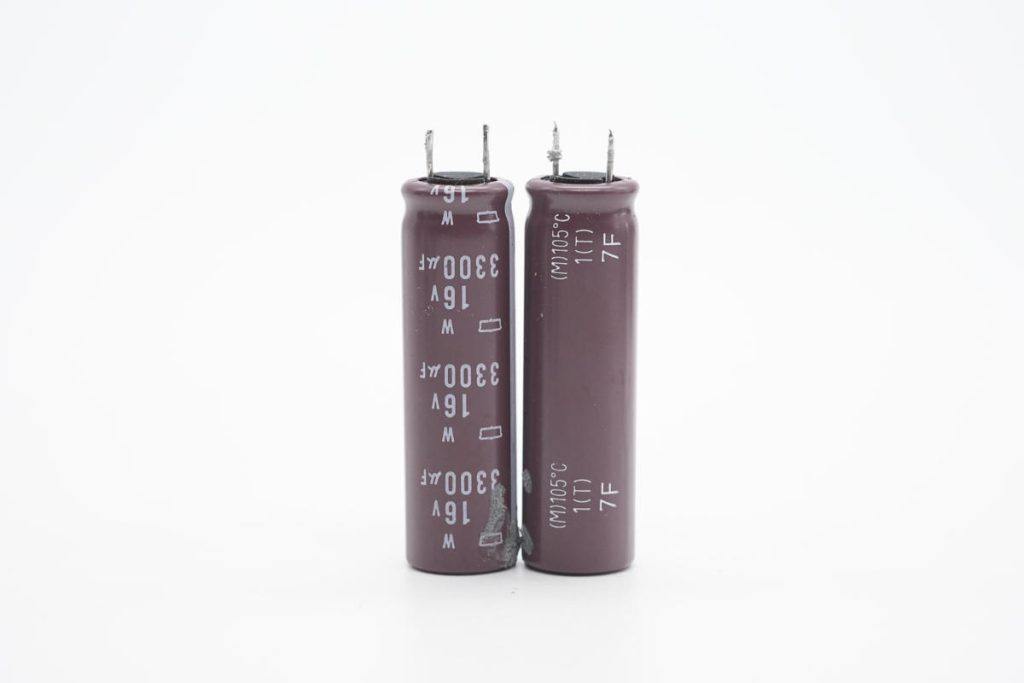

电源主板上还焊接两颗电解电容，用于12V输出滤波。电解电容规格为16V 3300μF。

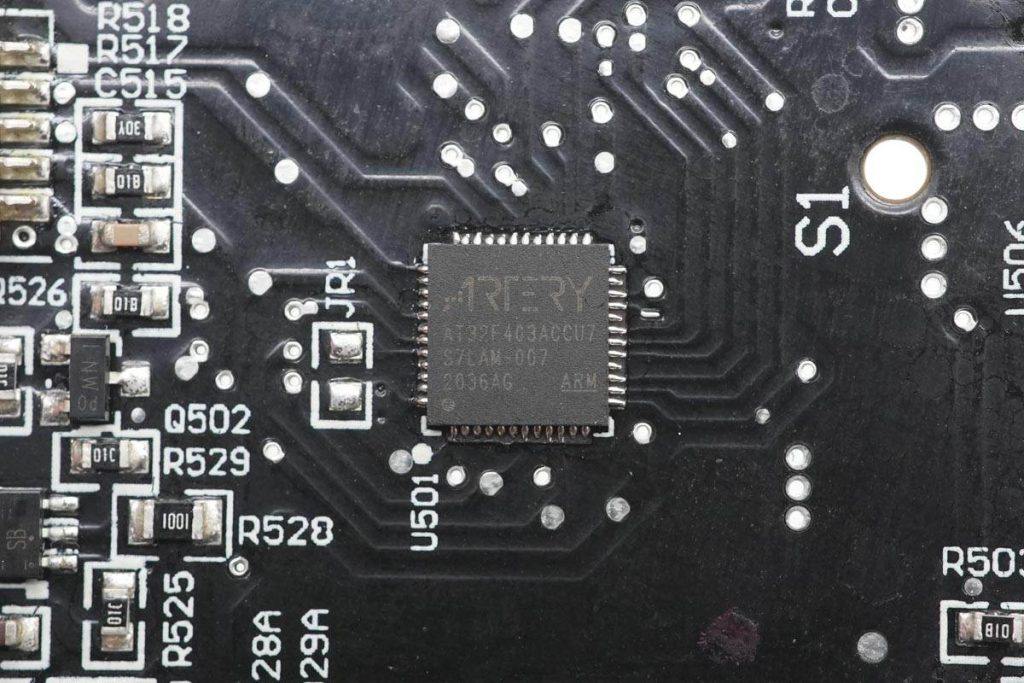

ARTERY雅特力 AT32F403ACCU7单片机，内置M4F内核，内置256KB闪存，用于功率显示和RGB功能设置。

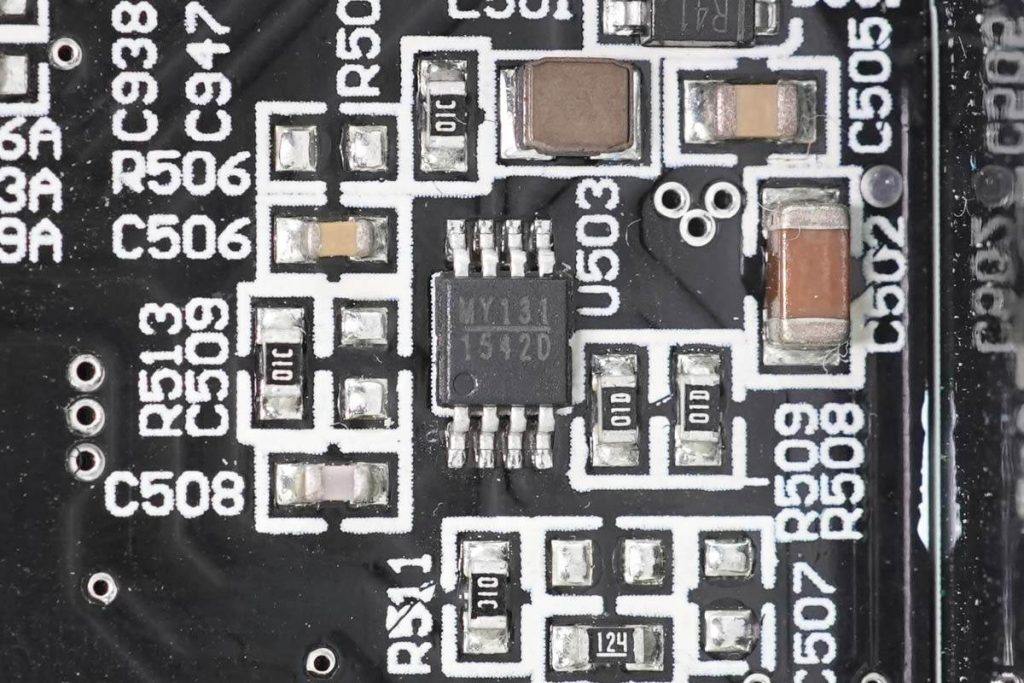

MPS MP1542D升压芯片，内置开关管，输出电压最高为22V，用于为OLED屏幕升压供电。

主板背面有一路电流计量电路，用于检测3.3V和5V输出功耗，采样放大器丝印fc121，与12V分路相同。

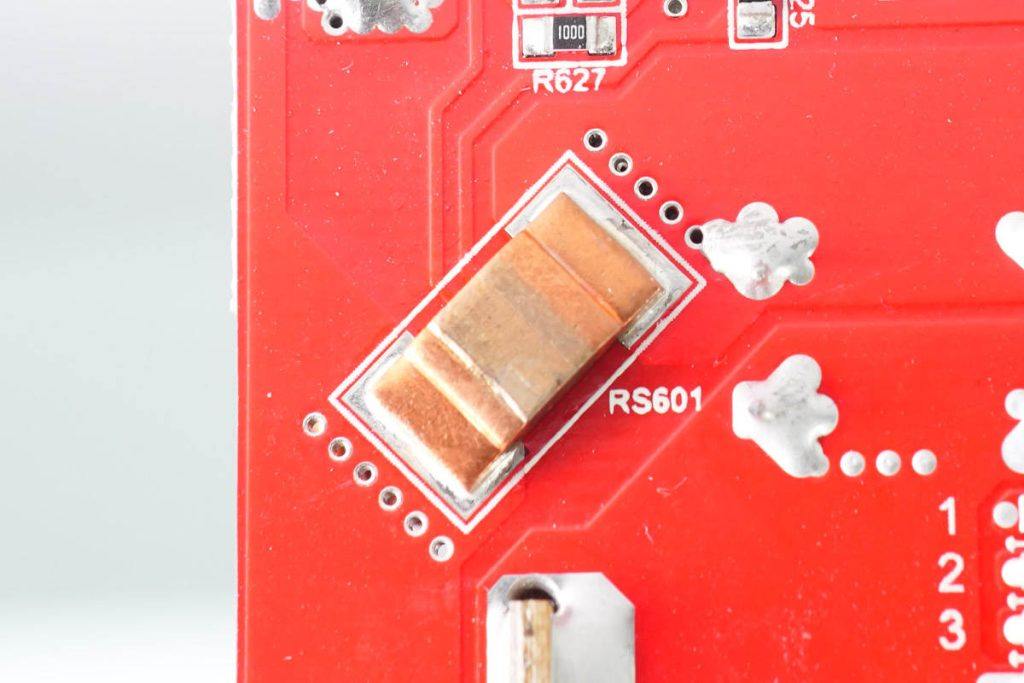

电流取样电阻用于检测降压小板的输入电流。

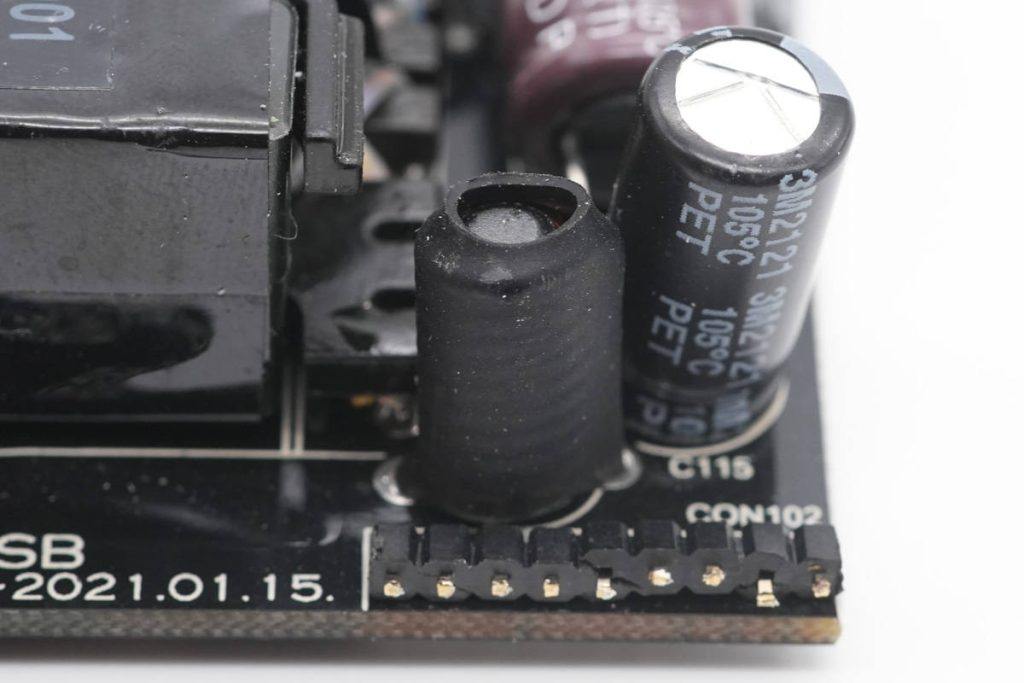

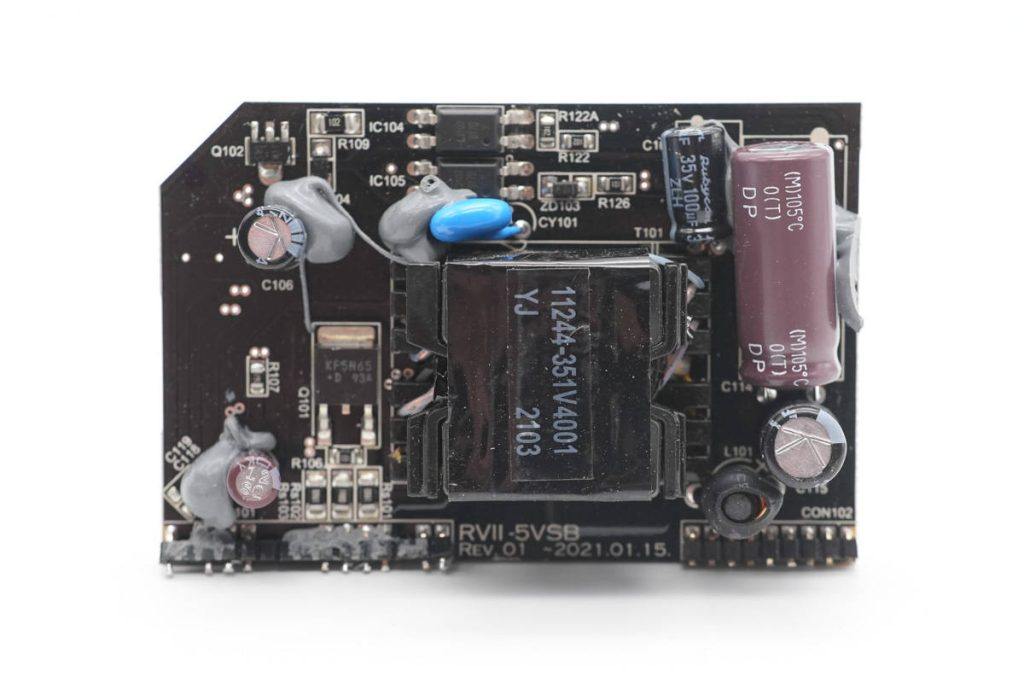

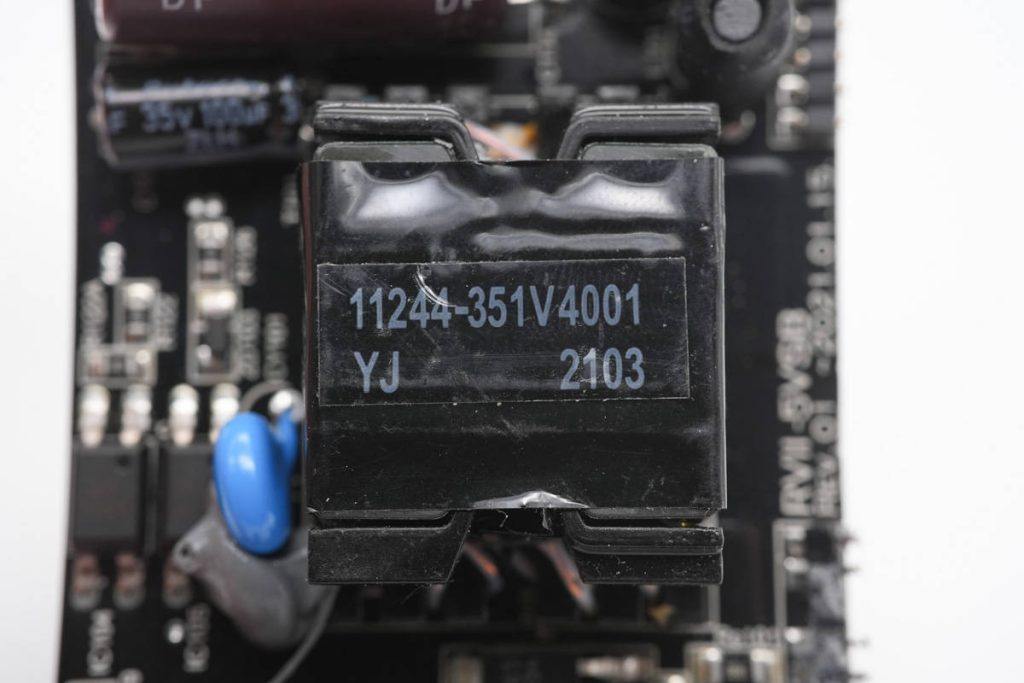

待机电源小板正面标注5VSB，正面焊接初级开关管，变压器，光耦和滤波电容等器件。

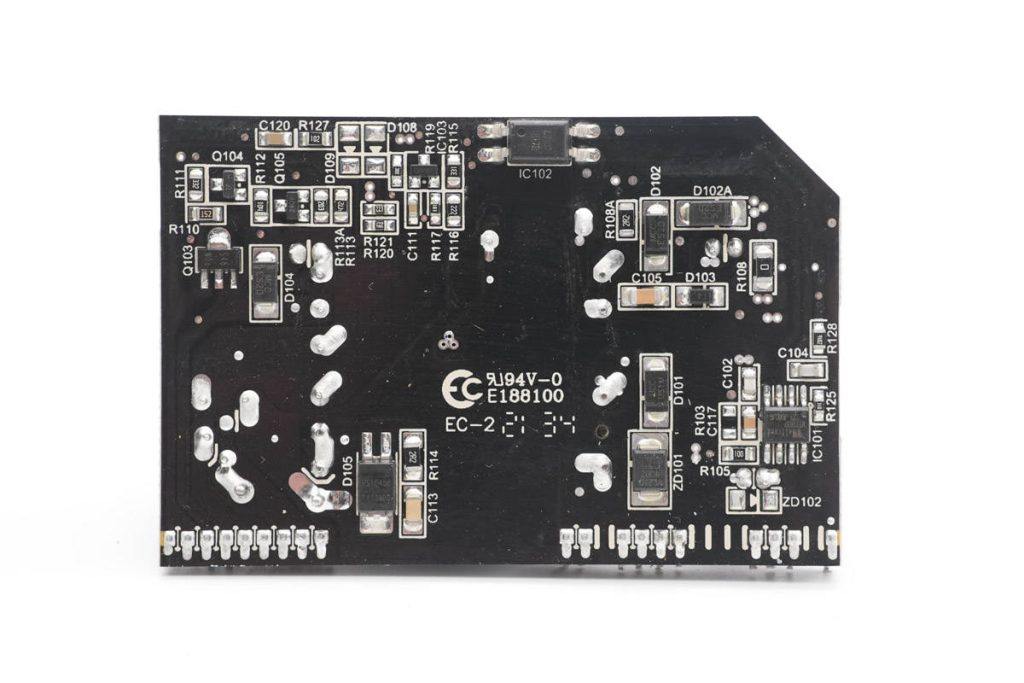

小板背面焊接初级主控芯片和二极管以及光耦。

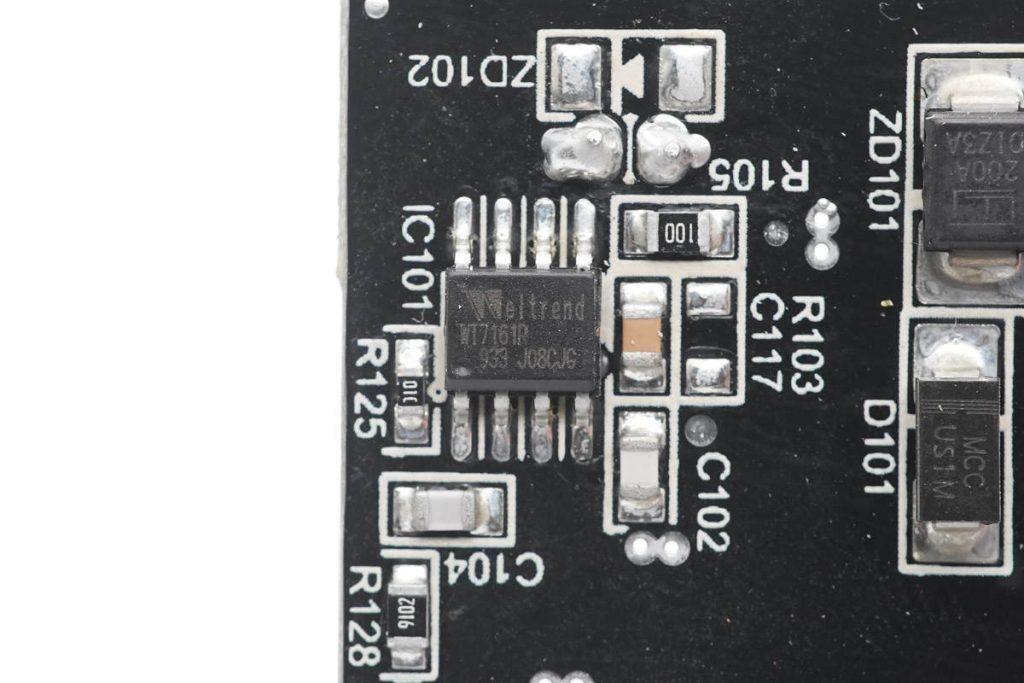

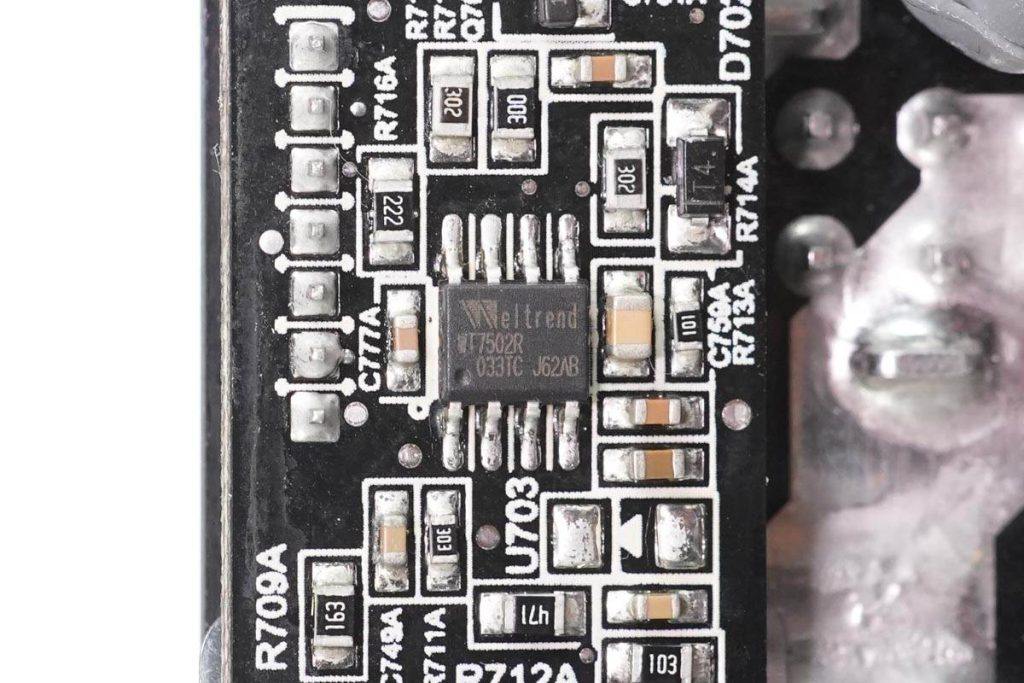

初级主控芯片来自伟诠，型号为WT7161R，是一颗高性能多模式反激控制器，内置600V高压启动与X电容放电功能，满足USB PD快充应用，用于辅助电源初级控制。

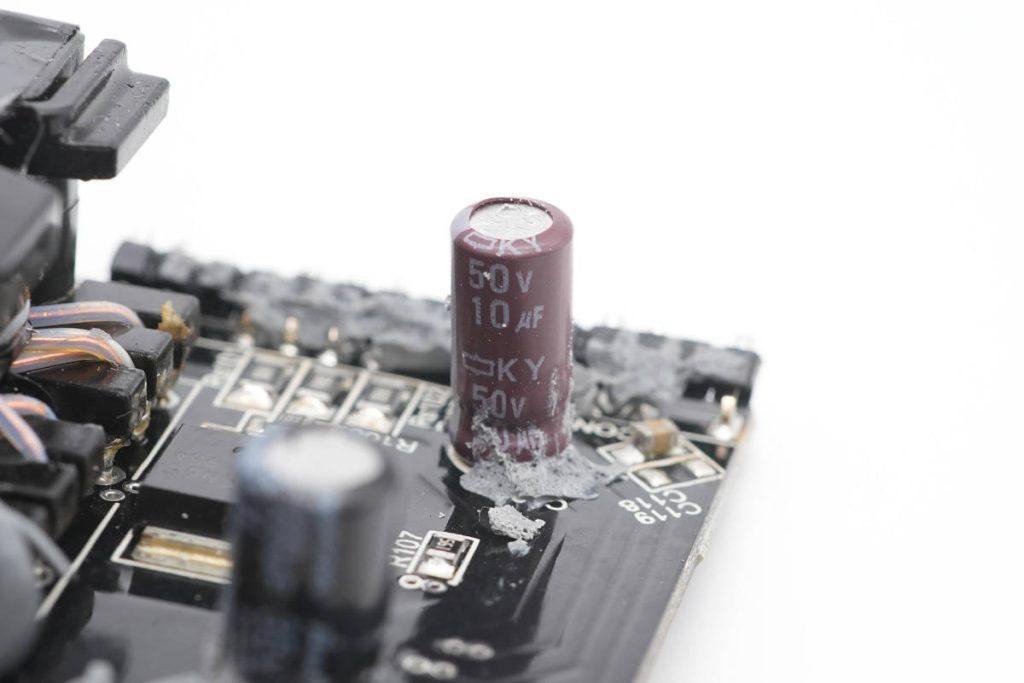

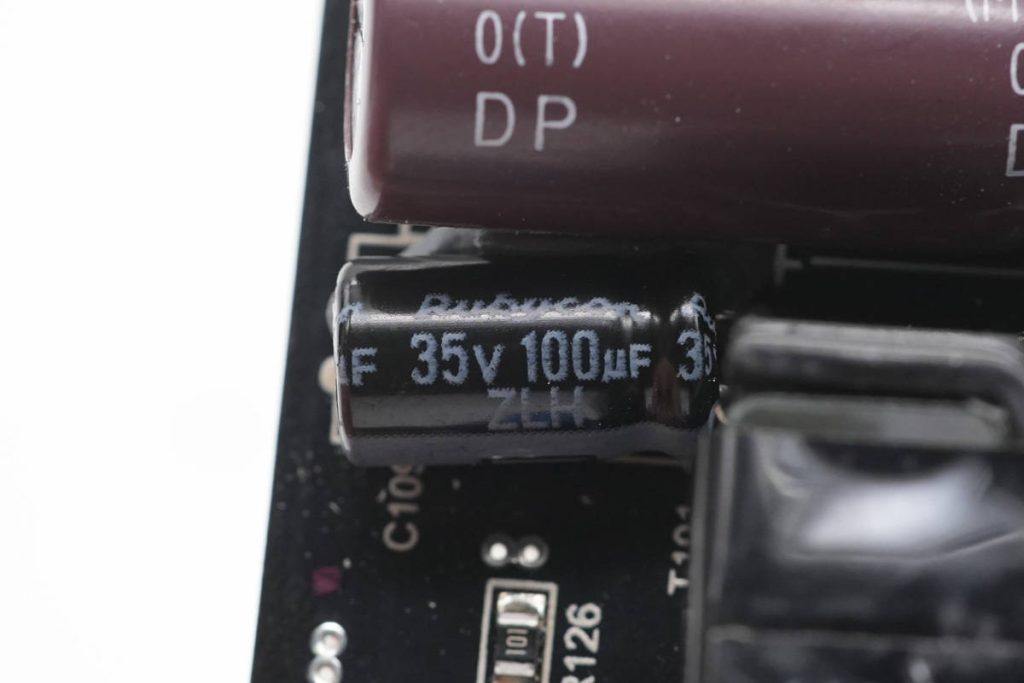

为WT7161R供电的滤波电容，规格为50V 10μF。

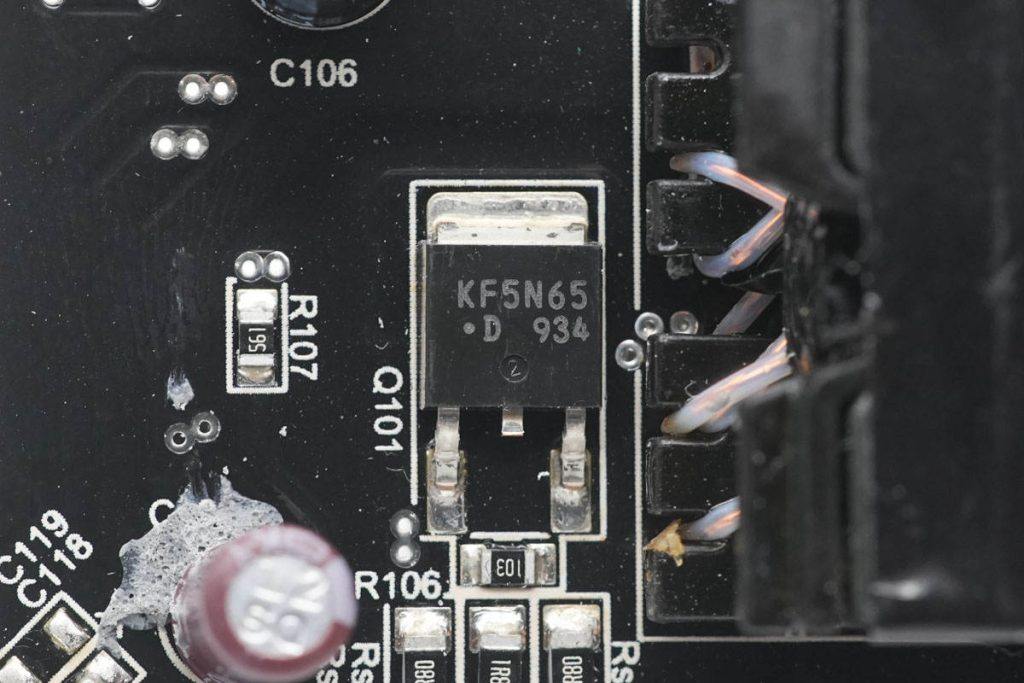

初级开关管来自KEC，型号为KF5N65D，耐压650V，导阻1.5Ω，采用DPAK封装。

变压器使用胶带缠绕绝缘。

电源其中一路输出滤波电容来自红宝石，ZLH长寿命系列，规格为35V 100μF。

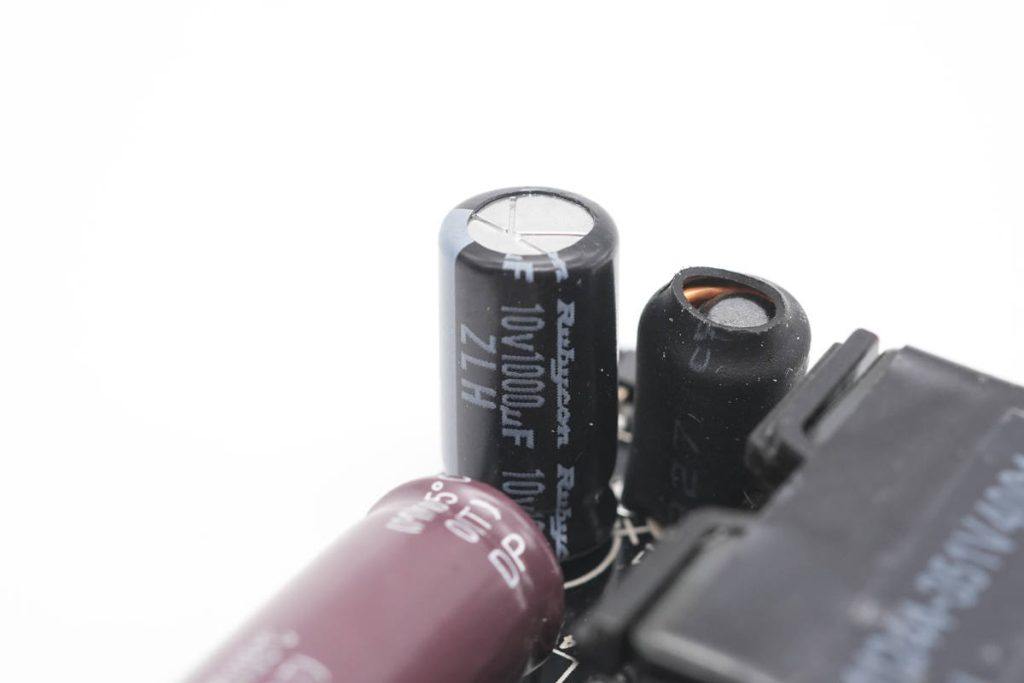

另一颗滤波电容规格为10V 1000μF。

输出滤波电感外套热缩管绝缘。

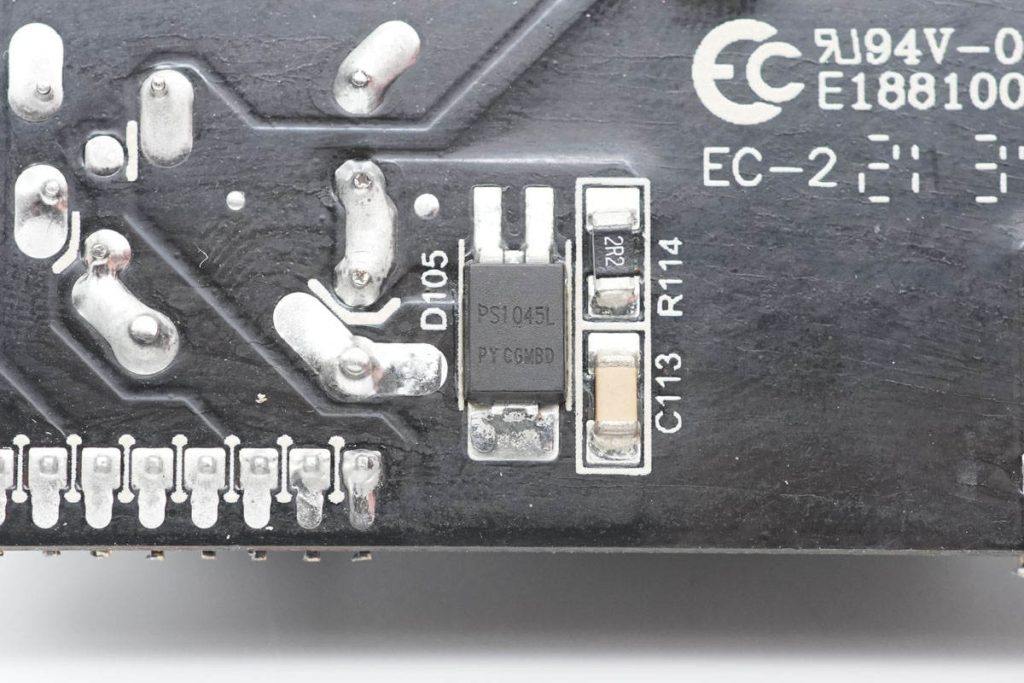

输出肖特基二极管来自PY平伟，型号PS1045L，10A 45V。

蓝色Y电容特写。

Y电容旁两颗817反馈光耦。

风扇调速电路为单独的小板，焊接在输出插座连接器小板上。标注SUPERVISOR，用于输出电压监视和-12V电压转换。

伟诠WT7502R电源管控芯片，用于电源输出电压检测，并输出POWER GOOD信号。

用于-12V输出的电感。

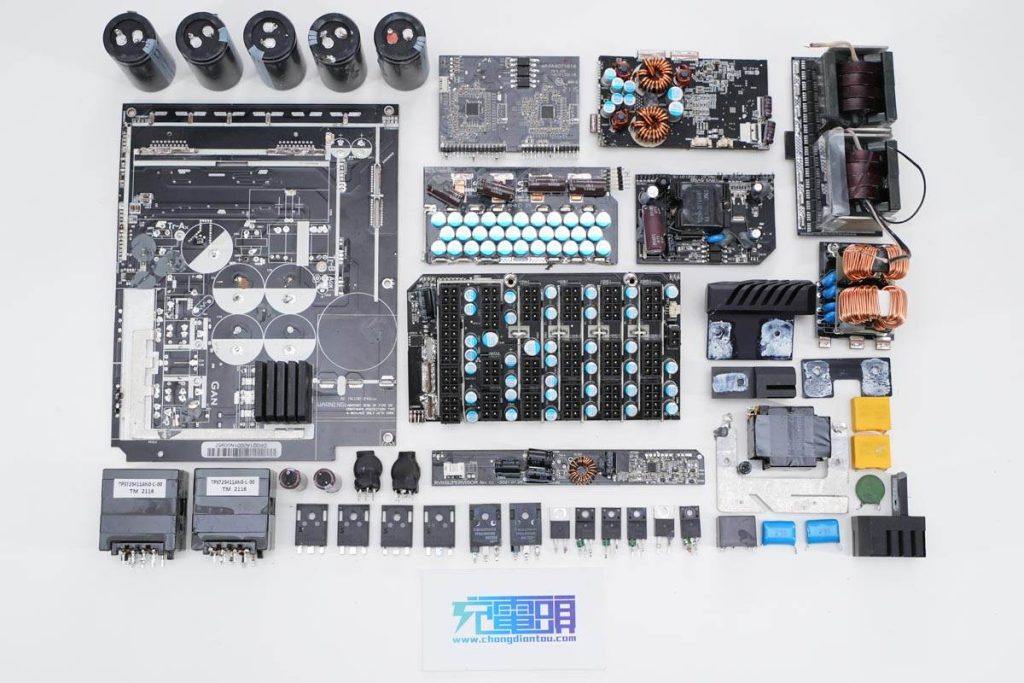

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，ROG雷神1600W电源内部共由10块PCB组成，功能分别对应输入EMI滤波，整机交错PFC及全桥LLC控制，同步整流，输出滤波，DC-DC降压以及灯光控制，风扇转速控制等功能，相比传统电源具备更可靠的保护以及更高的灵活度，对应的小板也可以用于生产不同功率的电源，满足更多消费者的需求。

电源输入端为主动整流设计，降低整流桥带来的功耗，电源采用数字电源控制，由两颗UCD3138A分别进行主动整流和交错PFC控制，另一颗用于全桥LLC和同步整流控制，数字电源控制器搭配六颗驱动器分别用于各个环节开关管的驱动。PFC升压开关管采用transphorm氮化镓开关管TP65H050WS搭配CREE碳化硅二极管C3D10060组成交错PFC电路。

全桥LLC使用四颗AOS开关管，两颗变压器初级串联，次级并联提高输出电流，输出同步整流使用东芝NMOS管。整流输出使用铜排连接到单独的滤波电容小板上，共分为12V输出及DC-DC支路供电，12V输出均采用取样电阻进行过电流保护。同时通过降压小板上的MCU进行功率计量，计算整机耗电。电源全部为日系电容，主要发热器件均固定在散热片上。电源内部多处使用铜排连接，以满足大电流输出需求。

这款雷神1600W电源虽然昂贵，但是华硕品牌的加持，以及这款电源的独特设计，还是满足了市面上大功率高效率的需求，配合侧透机箱实时读取整机功率，也是这款电源的重要卖点。

相关问答

华硕主板上的EPU芯片是干什么用的?-ZOL问答

EPU是华硕在X38主板上才被研发出来的IC控制芯片,据介绍在搭配AIGear3软件后,可以实现非常灵活的电源管理,在处理器处于低负荷状态下,可以把原本的八相供电变为...

华硕M5A97主板坏了。修电脑的说供电芯片坏了,他们找不到换的...

华硕M5A97主板坏了。修电脑的说供电芯片坏了,他们找不到换的,让我去找华硕维修点。得花价钱修?举报主板华硕华硕M5A974人讨论4245次围观关注问题写回...

华硕主板上的agere是什么芯片-ZOL问答

Agere是著名美国通讯设备制造商,agereL-FW3227-100是IEEE1394A控制芯片,能够提供IEEE1394A输出接口,藉由IEEE1394A介面可以连接各种数位音效...

为何华硕GTX1050ti显卡没有带供电?-ZOL问答

华硕GTX1050ti显卡没有带供电的原因是:1、华硕雪豹版GTX1050TI显卡不需要外接电源供电。2、显卡的功耗大概为60W-75W,显卡功耗较低,显卡无外接电源...

华硕笔记本开机电源指示灯一直闪什么原因-鱼鱼兒的回答...

华硕笔记本开机电源指示灯闪烁原因一是电池损坏问题,二是硬件问题。解决办法:将笔记本电池拿掉,直接使用外接电源供电。如果指示灯停止闪烁,说明笔...

华硕310主板电源线接法?

可以查看主板的电源部分,一般主板的电源部分都会标注有对应的接口和接线方法。华硕310主板电源线接法一般如下:24PIN接口:24PIN接口是主板电源接口,主要...

我的新华硕笔记本插上充电器后电源还是显示电池供电,为何?-Z...

华硕讨论回答(4)现在的都是电池供电,插上充电器也是在用电池的点,就是先充如...充满电后都是电源供电的,但是你电源供电突然断电会自动转接到电池供电的。只...

华硕笔记本关机后电源指示灯还亮着怎么处理?-ZOL问答

都要长按电源键强制关机然后才能开机。第四:不懂的别说话,直接让我去售后的也别说了,有解决的方法的大神麻烦说的详细点,谢谢。笔记本电脑华硕讨论回答(10)...

华硕h110配什么样的cpu-ZOL问答

我们先来看下华硕H110M-F,H110是LGA1151入门芯片组,二内存插槽,四个SATA3接口,单PCI-E16X,四相供电。除了品牌一线,其他可以说一无是处。推荐下面二款MATX主...

华硕k40ie笔记本给主板供电的纽扣电池在哪?-175****9699...

主板上啊!bios芯片旁边。具体位置仔细找就可以看见了,是个硬币大小的,连着两针的插槽啊!
