他，彻底改变了模拟芯片设计

来源：内容由半导体行业观察（ID：icbank）编译自allaboutcircuits，谢谢。

工程名人堂经常记住 Michael Faraday, Gustav Kirchhoff和James Clerk Maxwell等历史人物。但在这些名字中，很少有人像 Bob Widlar (1937-1991) 那样提供如此耀眼和实用的创新，他是早期硅谷最高产的电路设计师之一。

Bob Widlar 被人们铭记为“传奇的芯片设计师”，他创立了 Widlar 电流源、Widlar 带隙电压基准和 Widlar 输出级。

在工程界传奇人物中工作，例如飞兆半导体的创始人，Widlar 被描述为“比工程师更像艺术家”。凭借他在 µA702、µA709、µA710、LM100、LM101、LM107、LM108 和 LM10 等众多产品中的开创性发现，Widlar 彻底改变了现代工程中的模拟 IC 设计。

早年生活和教育

Robert John ("Bob") Widlar在俄亥俄州克利夫兰长大，他的父亲在那里担任无线电工程师。15 岁时，Widlar 开始了他在电子领域的终生职业生涯，就像他那个时代的许多修补匠一样：他修理收音机和电视机。1958 年，Widlar 加入空军，负责向他的同胞教授有关电子设备的知识。一项年度绩效评估将 Widlar 描述为“比一般技术人员高出一筹”，因为他不会满足于表现平庸，并不断追求完美。Widlar 于 1962 年毕业于科罗拉多大学，获得电气工程理学学士学位。在此期间，他还与 Ball Brothers Research Corporation 合作，帮助为 NASA 开发模拟和数字设备。1963 年，他继续加入飞兆半导体。

数字时代的模拟创新者

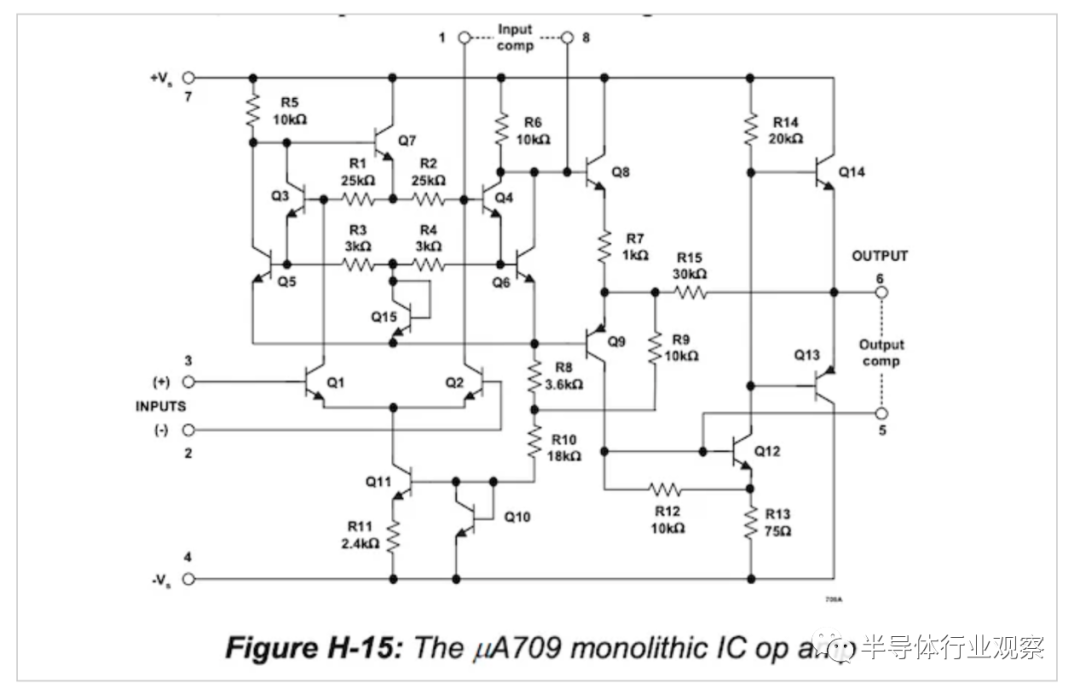

Widlar 因其在模拟单片集成电路 (IC) 方面的工作而广为人知。当他意识到 IC 不能以与分立电路相同的方式设计时，他是第一个针对平面工艺限制开发解决方案的人。他独特的 IC 设计方法以第一款线性 IC 运算放大器µA702 达到顶峰。由于奇怪的电源电压、低输入/输出摆幅、低增益和其他奇怪的特性，该运算放大器最初并未受到好评，但 µA702 严重影响了后续 IC 设计趋势。作为模拟设计的领导者，Widlar 并不热衷于数字电路不久之后，Widlar 推出了 µA709，这是另一款从 702 显著改进的运算放大器：它拥有更高的增益、更大的输入/输出范围、更低的输入电流、更高的输出电流，并使用对称电源。709 被视为 IC 运算放大器的经典之作，标志着第一个广泛使用的单片 IC 运算放大器的里程碑。1965 年，Widlar 离开 Fairchild 前往美国国家半导体公司工作。在那里，他发布了他设计的业界首款大功率稳压器 LM109。这一发现是在工程师们激烈争论是否有可能在单芯片上开发高功率稳压器时得出的。Widlar 于 1969 年成为工程天才，他写了一篇论文解决了这场争论，声称温度波动和封装限制使该设备无法实现。业界相信了他的话，并停止了制造这种设备的一切努力。然而，在 1970 年，Widlar 以 20 W的 LM109 震惊了他的同时代人，这是业界第一款大功率稳压器。该设备包含了 Widlar 在一年前声称不可能实现的所有功能。Widlar 的创新还为现代带隙电压基准电路奠定了基础，这是当今模拟设计的主要内容。

内心深处的工程恶作剧者

除了他的技术贡献之外，Widlar 还因其不敬的态度和工作场所的恶作剧而被人们铭记。有一次，当美国国家半导体公司削减了草坪维护预算时，Widlar 在他的敞篷梅赛德斯-奔驰车后座上放了一只羊来“修剪”草坪。Widlar 带着一只羊来“修剪”美国国家半导体的草坪Widlar 还著名地建立了一个所谓的 hassler 电路，当人们在办公室大声说话时，它会发出高音调。该设备拾取一个人的声音，并以转换后的高频尖叫声播放声音。如果一个人提高他或她的声音，音调会变得更大，相反，当一个人停止说话时，电路会停止响铃——让 Widlar 的观点变得响亮而清晰。Widlar 还以用大锤砸碎有缺陷的组件或功能失调的原型而闻名，他亲切地称其为“Widlar-izer”。

持久的遗产

通过他直接的态度和他创新的硬件设计，Widlar 经常被认为是 1960 年代和 1970 年代硅谷反文化的体现。从美国国家半导体公司退休后，Widlar 移居墨西哥，后来因心脏病发作去世，享年 53 岁。当一切尘埃落定时，Widlar 的遗产包括八项专利和标志性设计，为我们所知的模拟 IC 设计奠定了基础。今天，Widlar 被广泛认为是“模拟单片集成电路之父”，他的工作成果因入选国家发明家名人堂而得到认可。
