一个小小读卡器卖320元是何用料，苹果USB-C to SD卡读卡器拆解

前言

SD卡作为相机主要使用的存储介质，读卡器在笔记本电脑上几乎是标配。苹果的笔记本和iPad换用了USB-C接口，想浏览相机拍摄的照片，就需要使用到USB-C转SD转换器了。苹果为使用USB-C接口的用户准备了一款USB-C接口的SD读卡器，支持UHS2速度的高速SD卡，并且向下兼容其他SD卡。

这款USB-C接口的读卡器售价为320元，支持USB-C接口的Mac和iPad使用。充电头网已经拿到了这款读卡器，下面就进行拆解，看看内部设计和做工如何。

苹果USB-C to SD卡读卡器外观

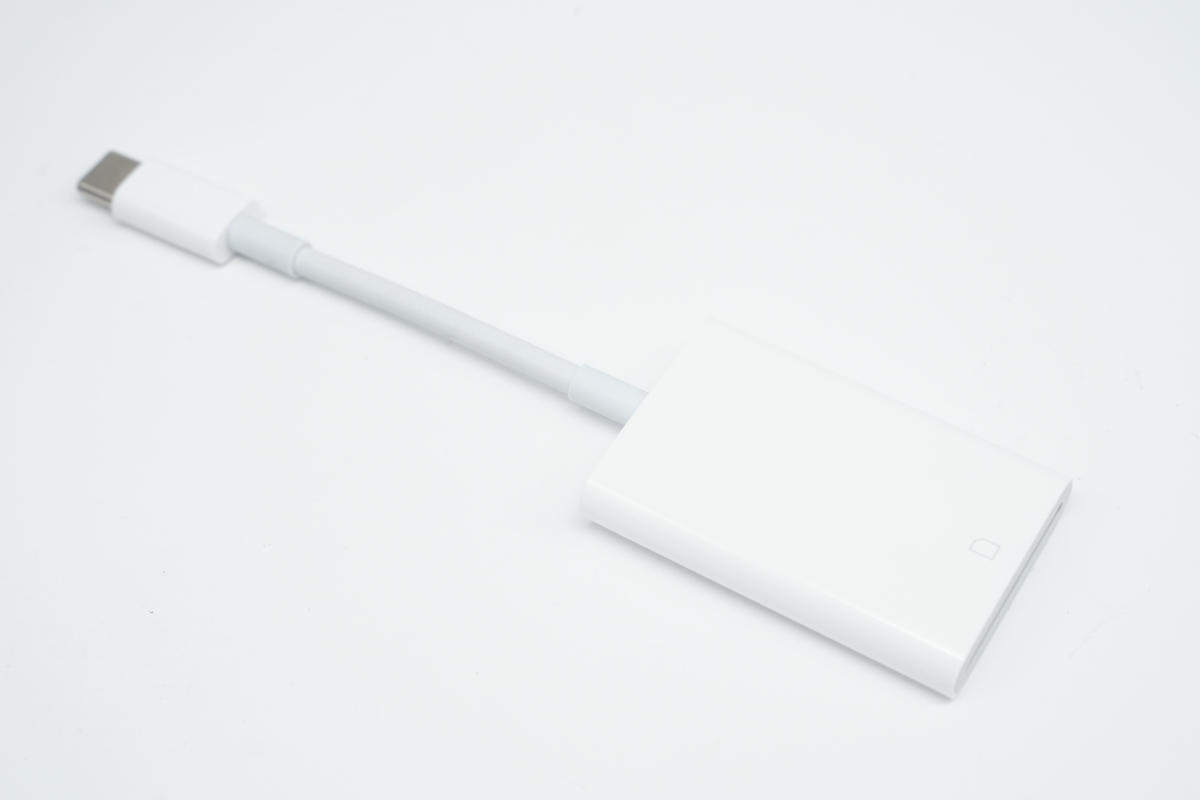

苹果USB-C to SD卡读卡器采用苹果一贯的简约设计风格，产品通体白色，两端外壳均亮面处理，两侧为半圆弧面。

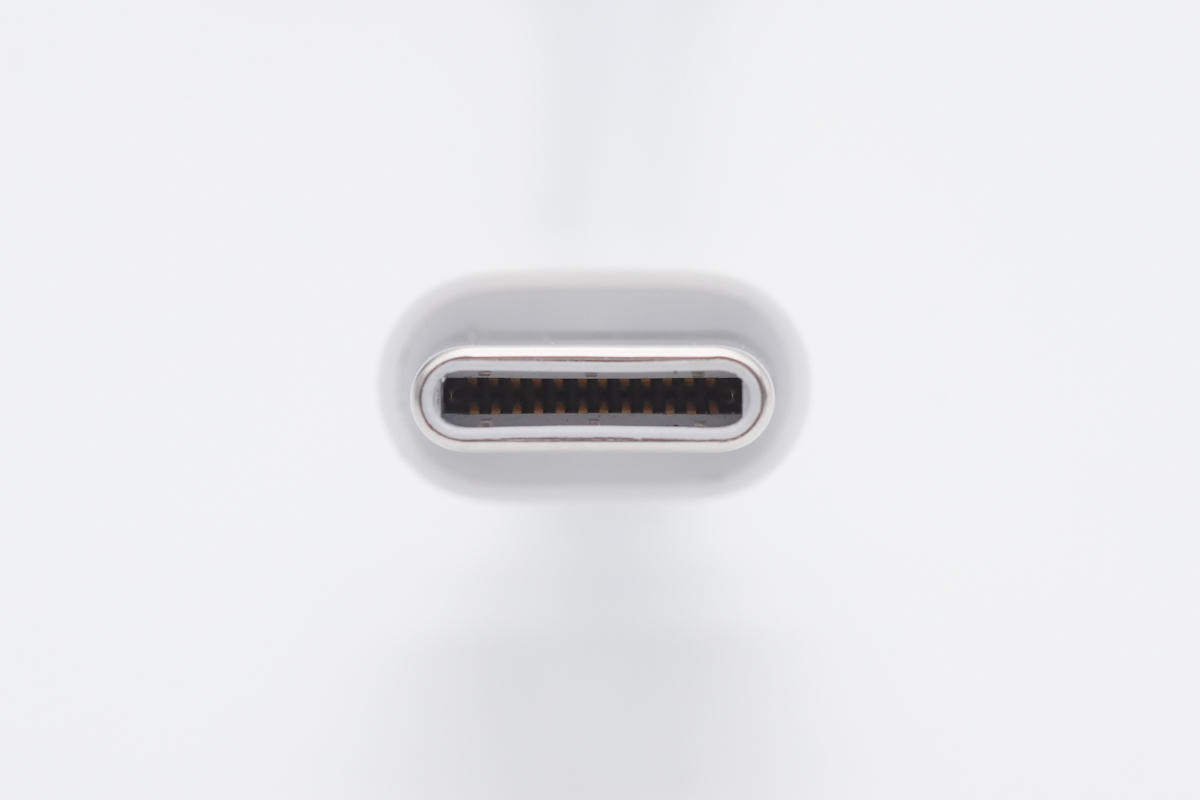

USB-C公头特写，满PIN设计。

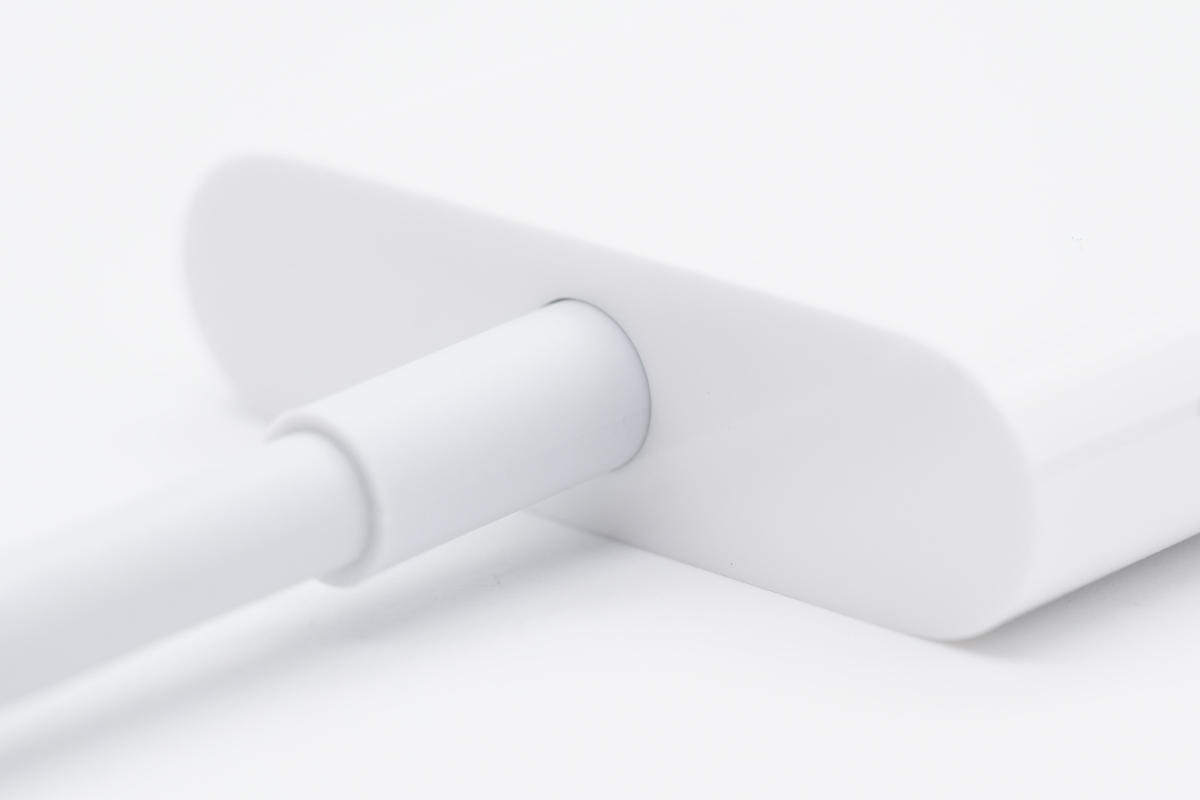

连接线身和线头交界处做了抗弯折保护设计。

另一端也是相同设计。

插卡端背面外壳印有产品型号A2082，提供了CE、VCCI认证。

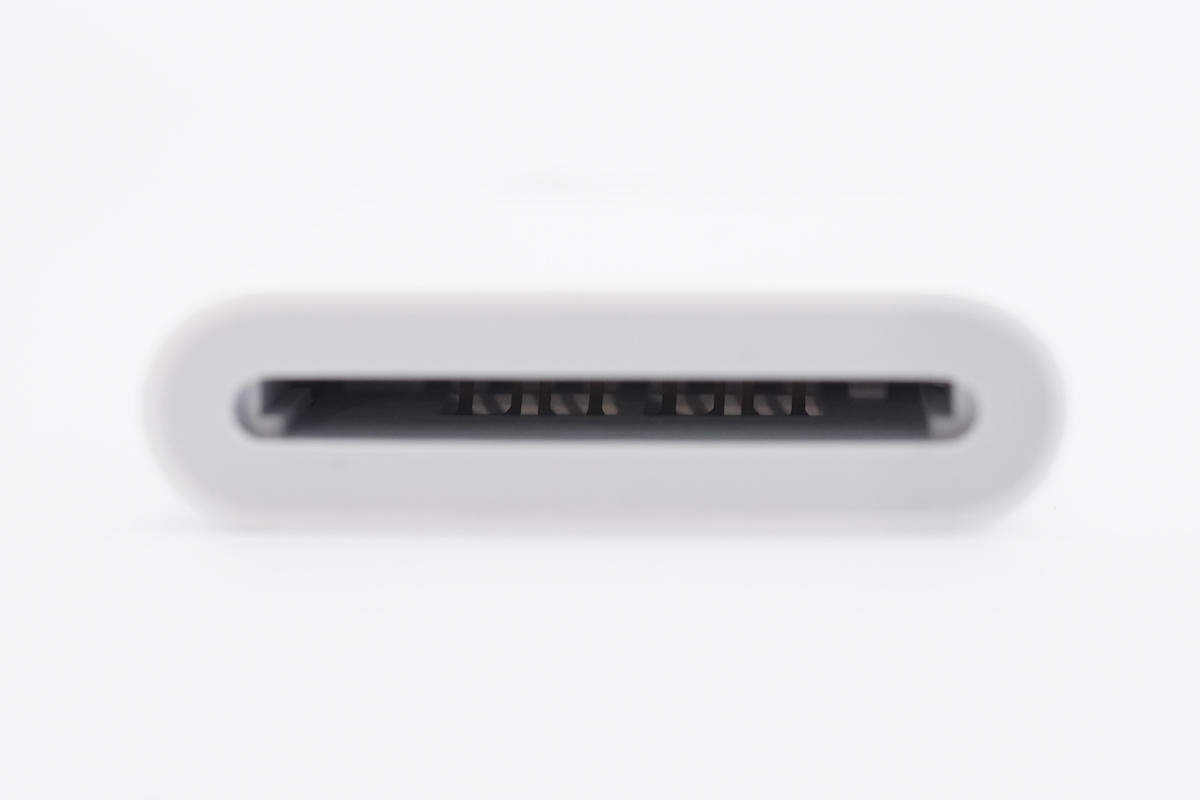

读卡器SD卡槽特写。

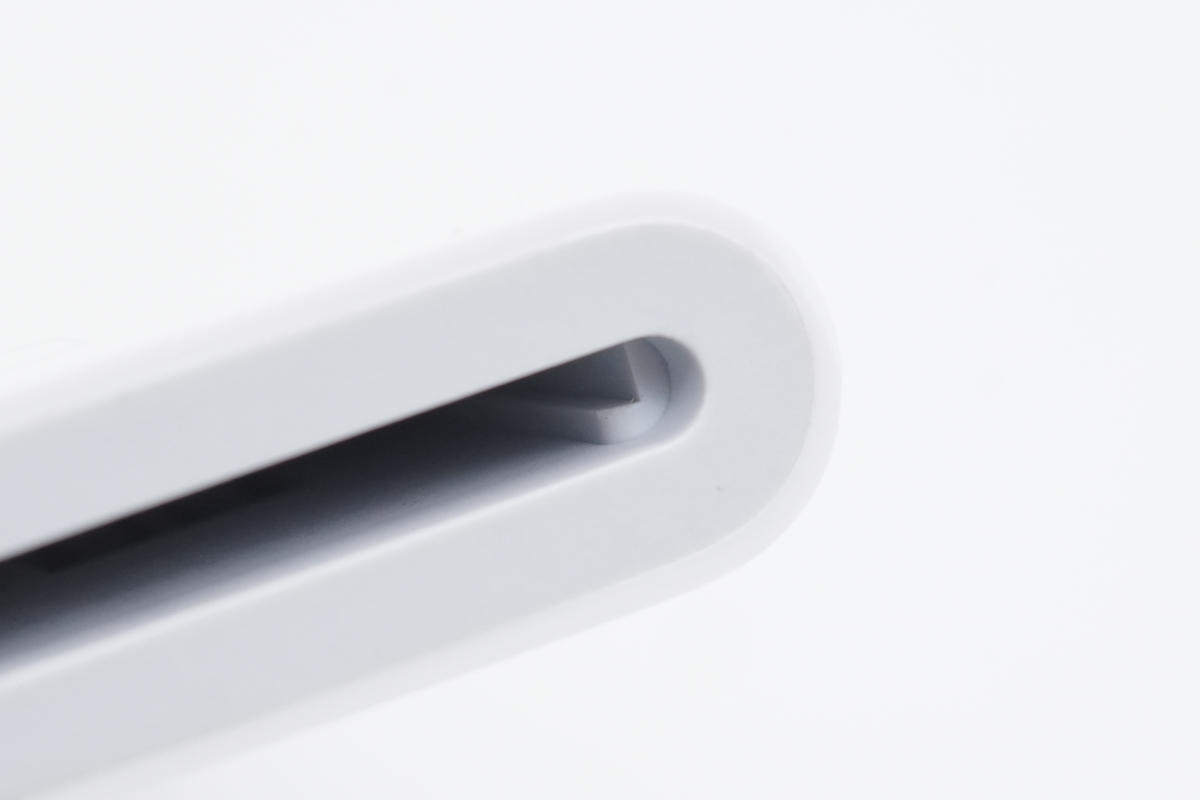

插槽内两侧设有SD卡定位槽。

测得读卡器端到端长度为131.83mm。

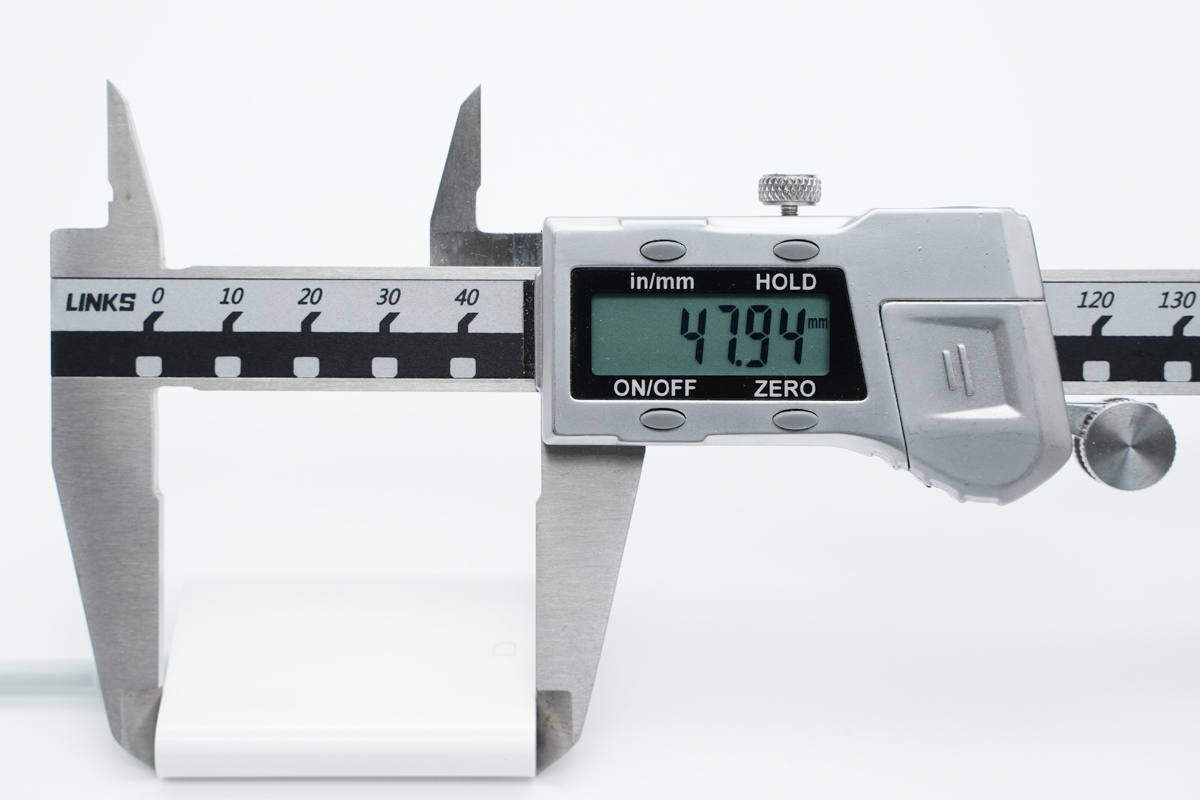

读卡器机身长度为47.94mm。

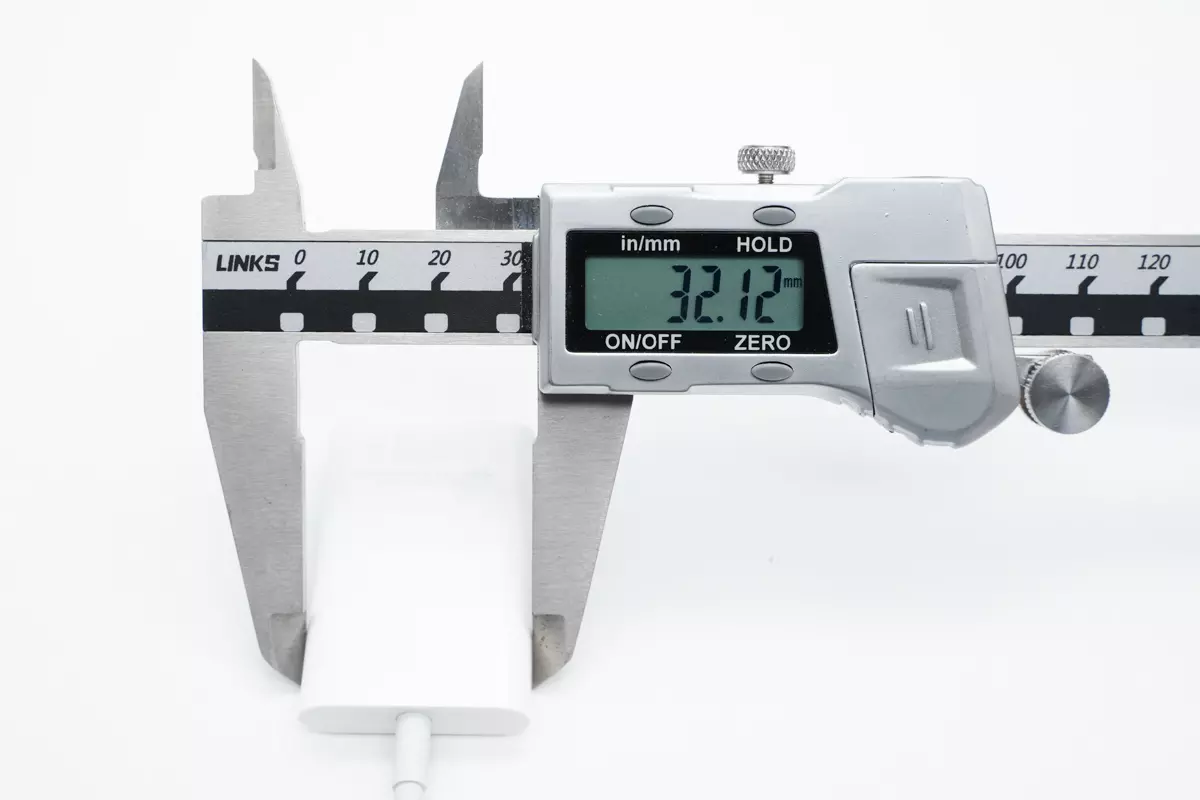

宽度为32.12mm。

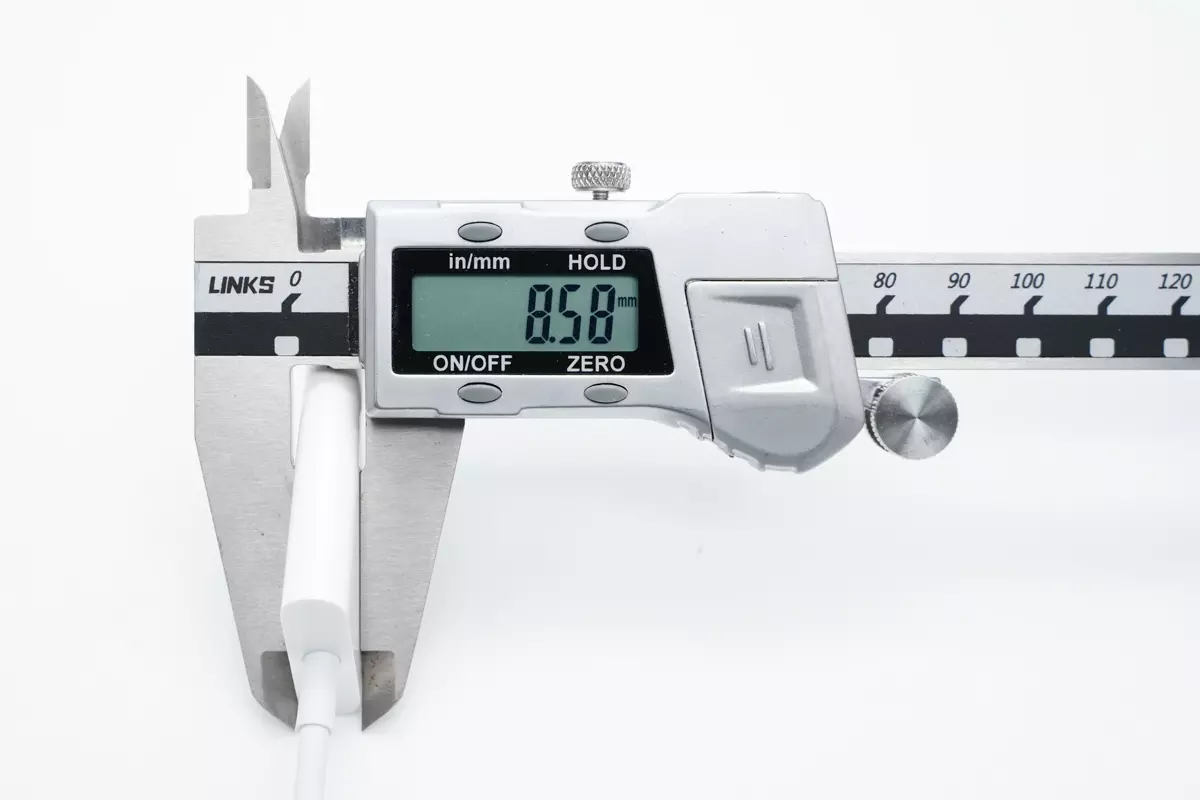

厚度为8.58mm。

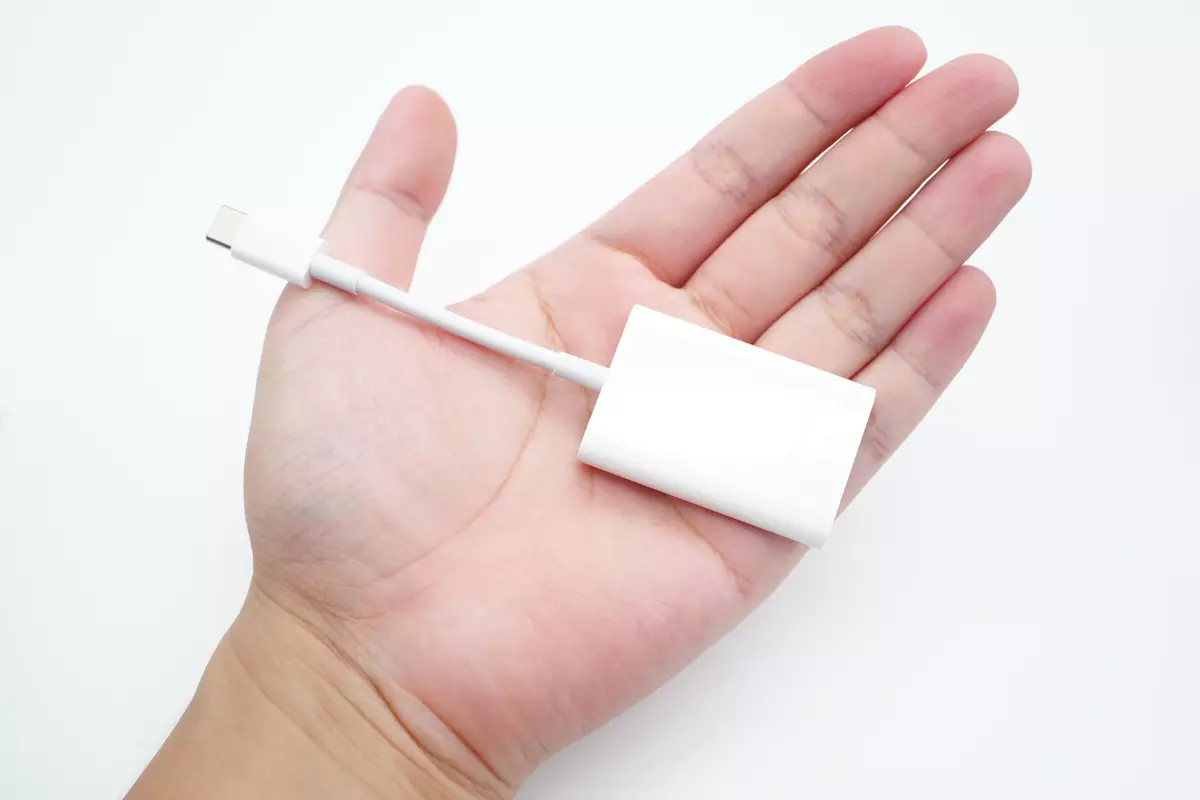

拿在手上的大小直观感受。

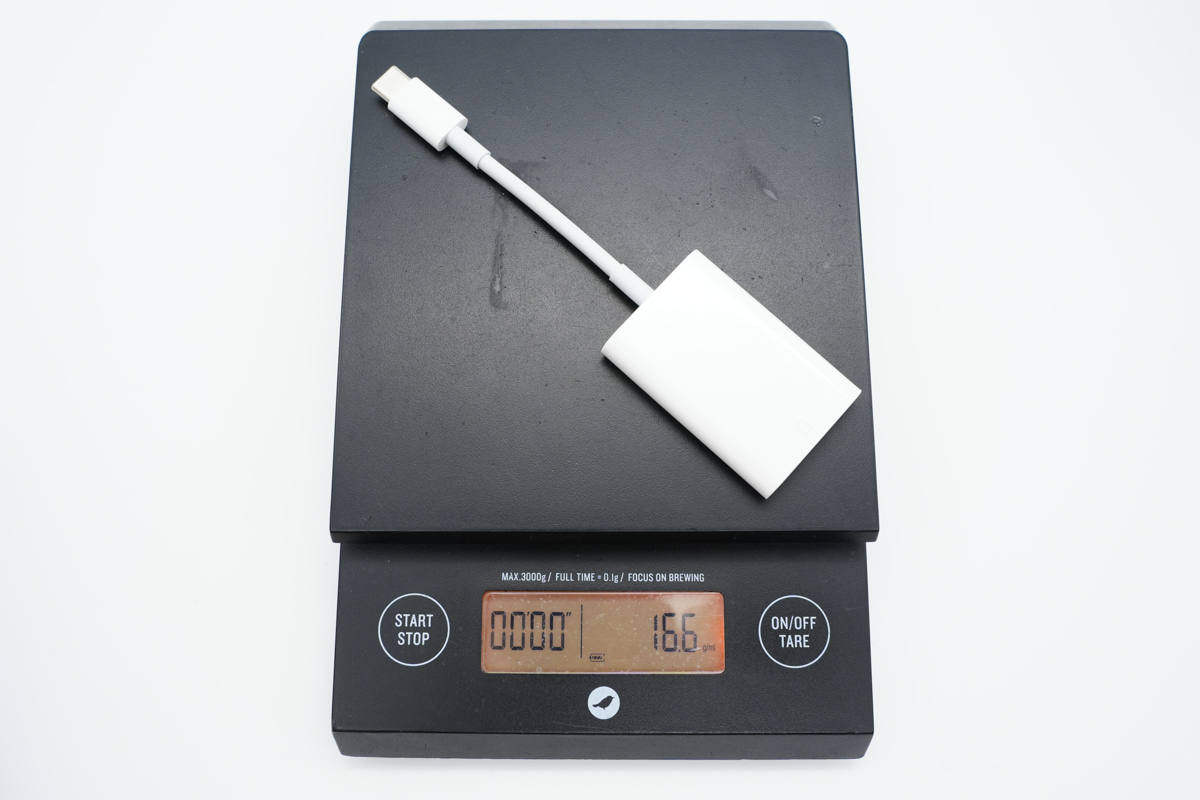

净重约为17g。

苹果USB-C to SD卡读卡器拆解

看完了苹果读卡器的外观展示和尺寸测试，下面就进行拆解，看看内部设计如何。

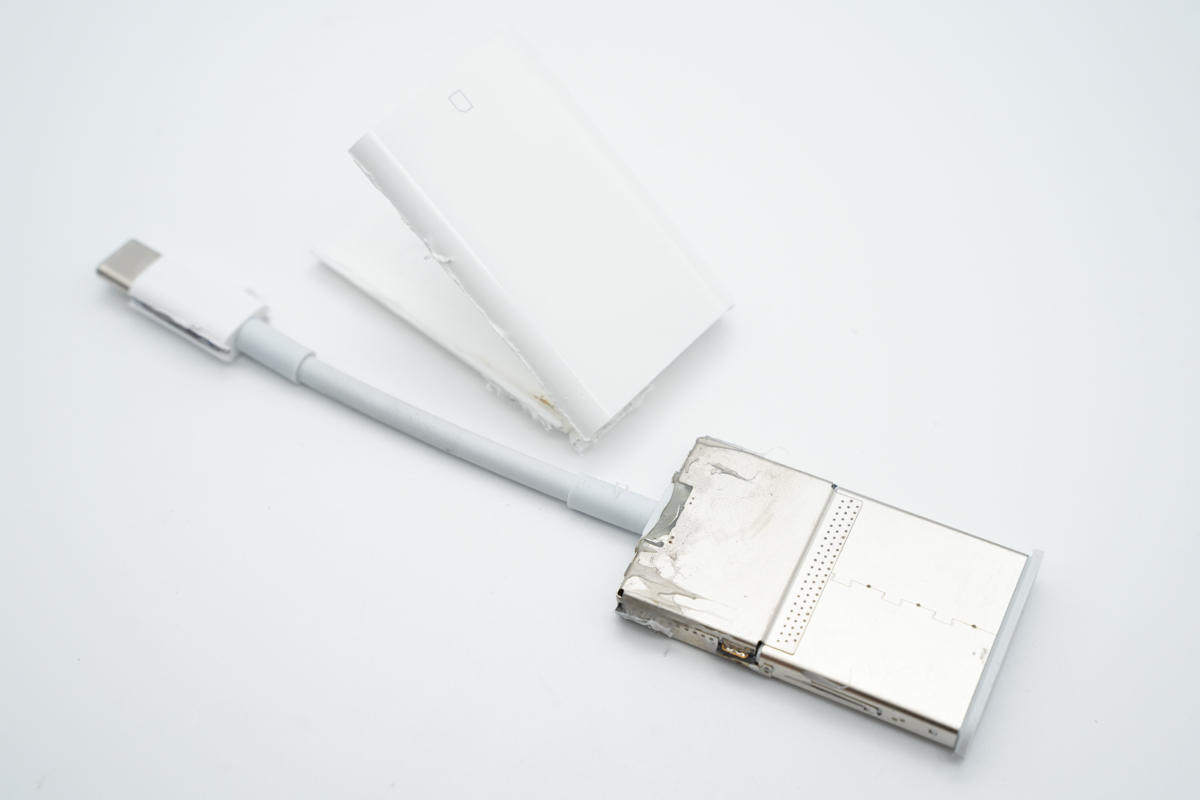

使用切割机沿侧面切开外壳，读卡器内部为钢套点焊固定成为一个整体。

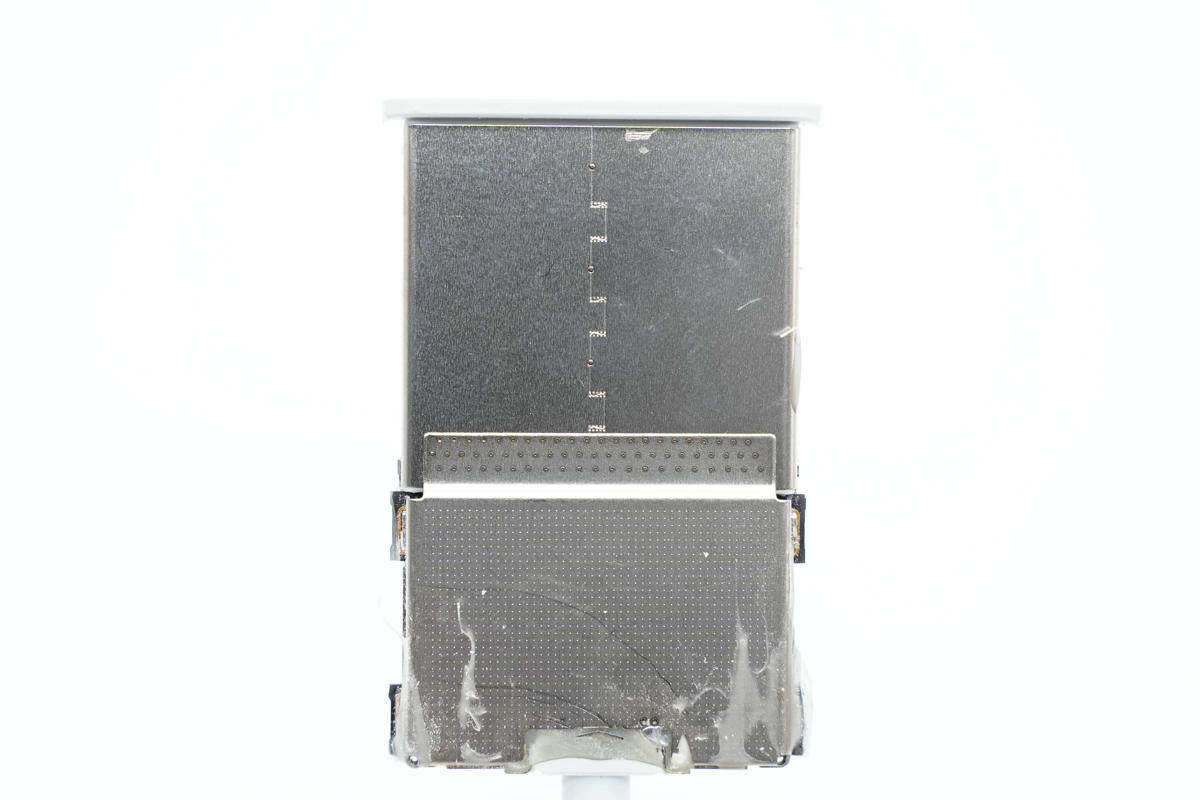

钢套通过密集点焊固定到SD卡槽上。

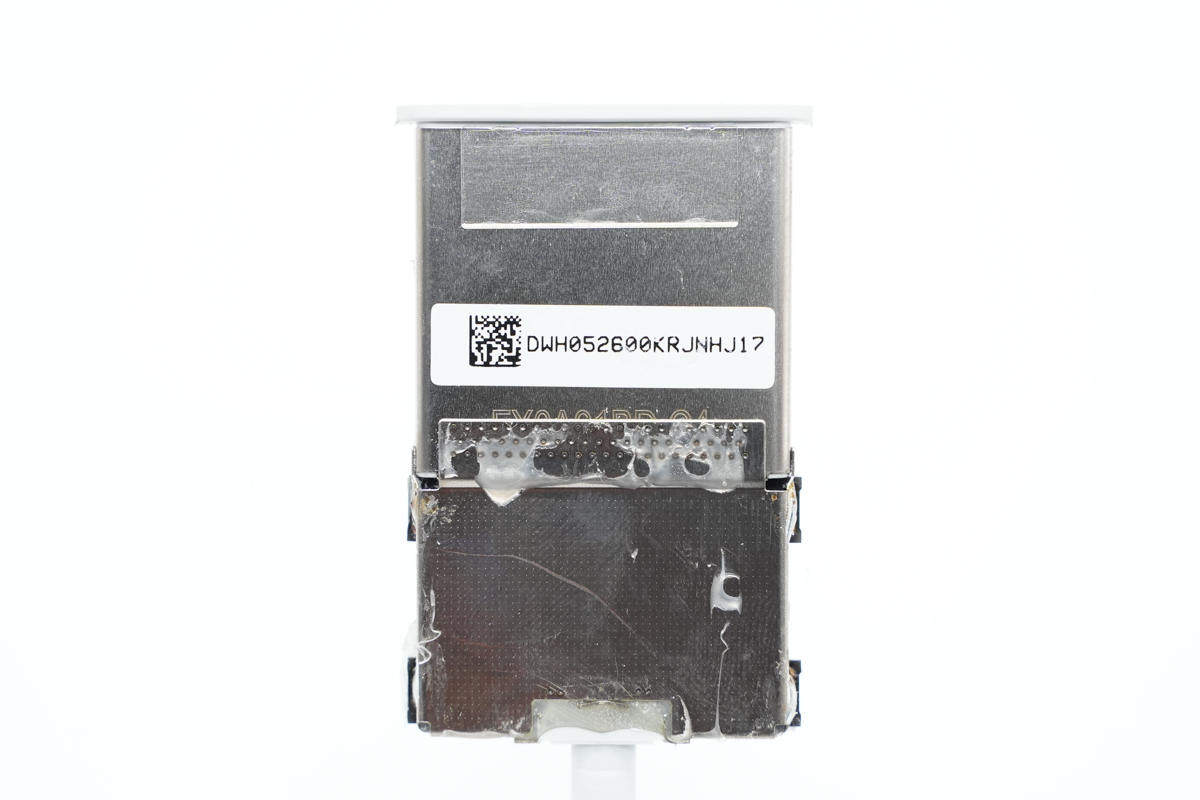

SD卡槽另外一面粘贴序列号贴纸。

侧面一览，钢套穿过PCB开孔焊接固定，并点焊成为一个整体。

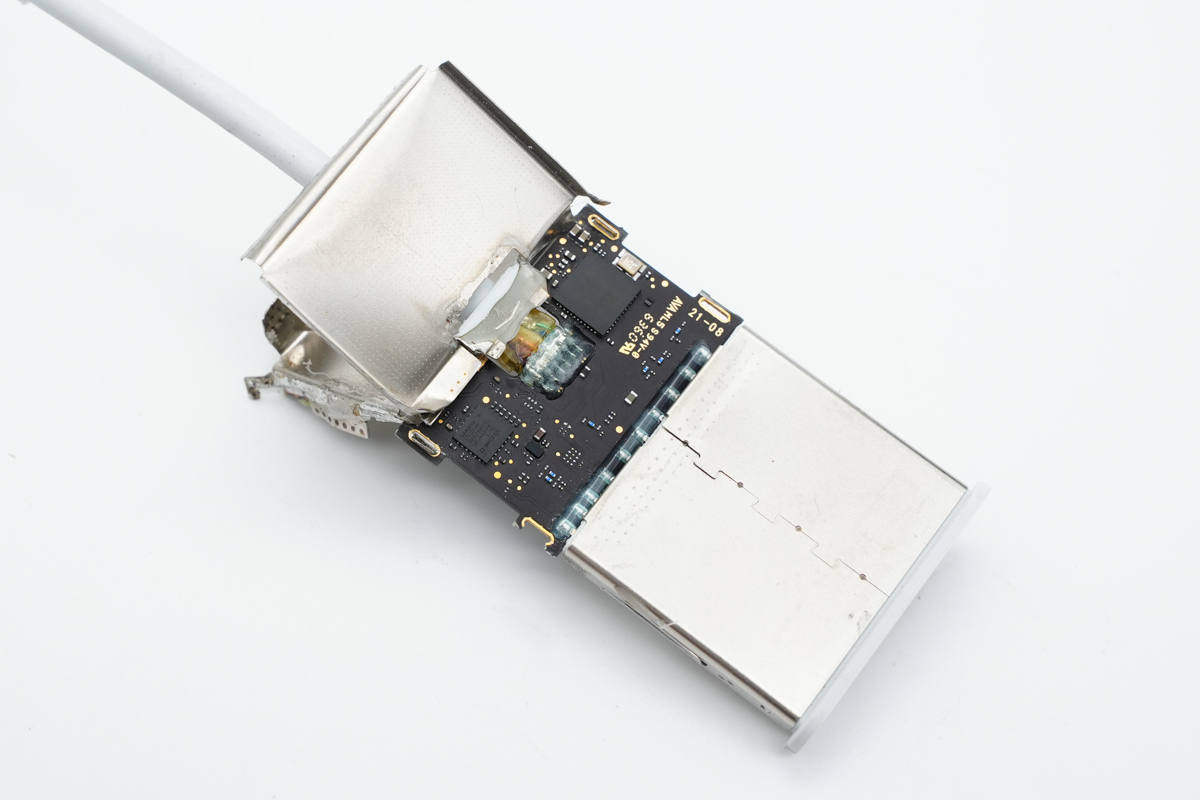

切开钢套，在钢套下面是读卡器的PCB，焊接USB-C线，两颗芯片和读卡器卡槽，钢套起到屏蔽作用。

背面焊接USB-C线和读卡器卡槽。

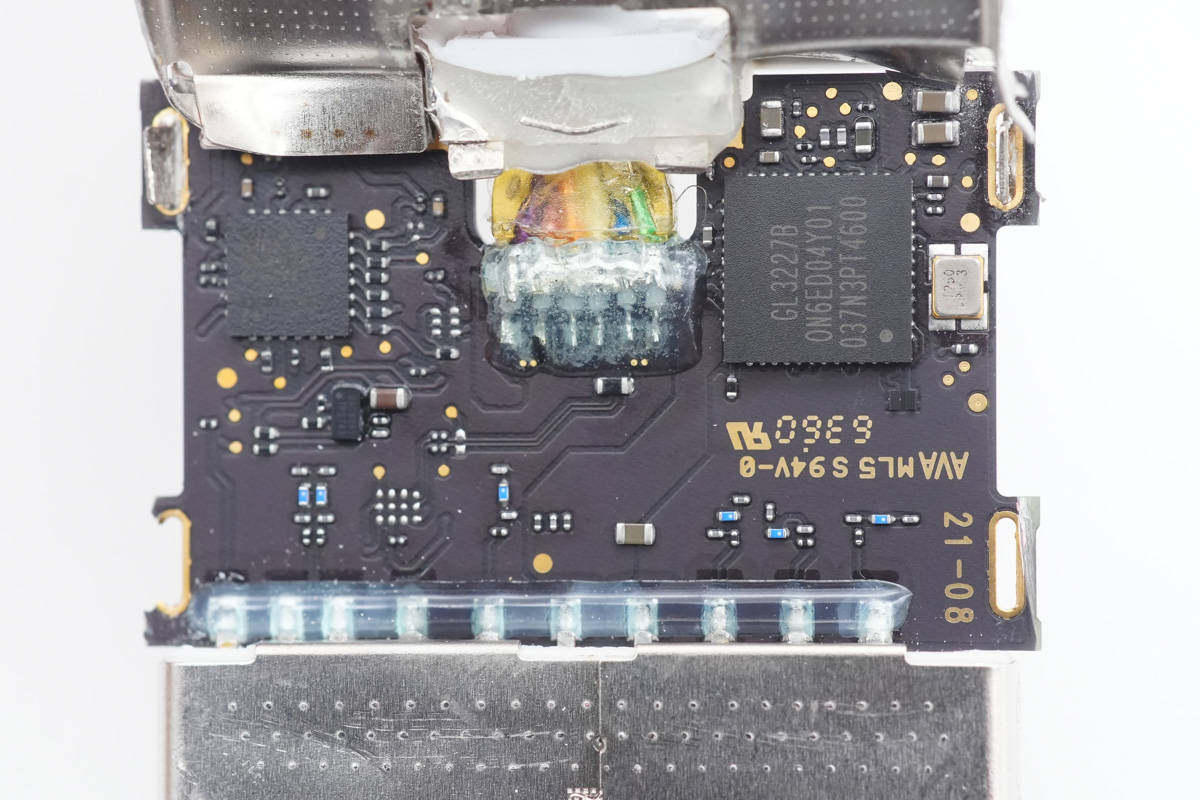

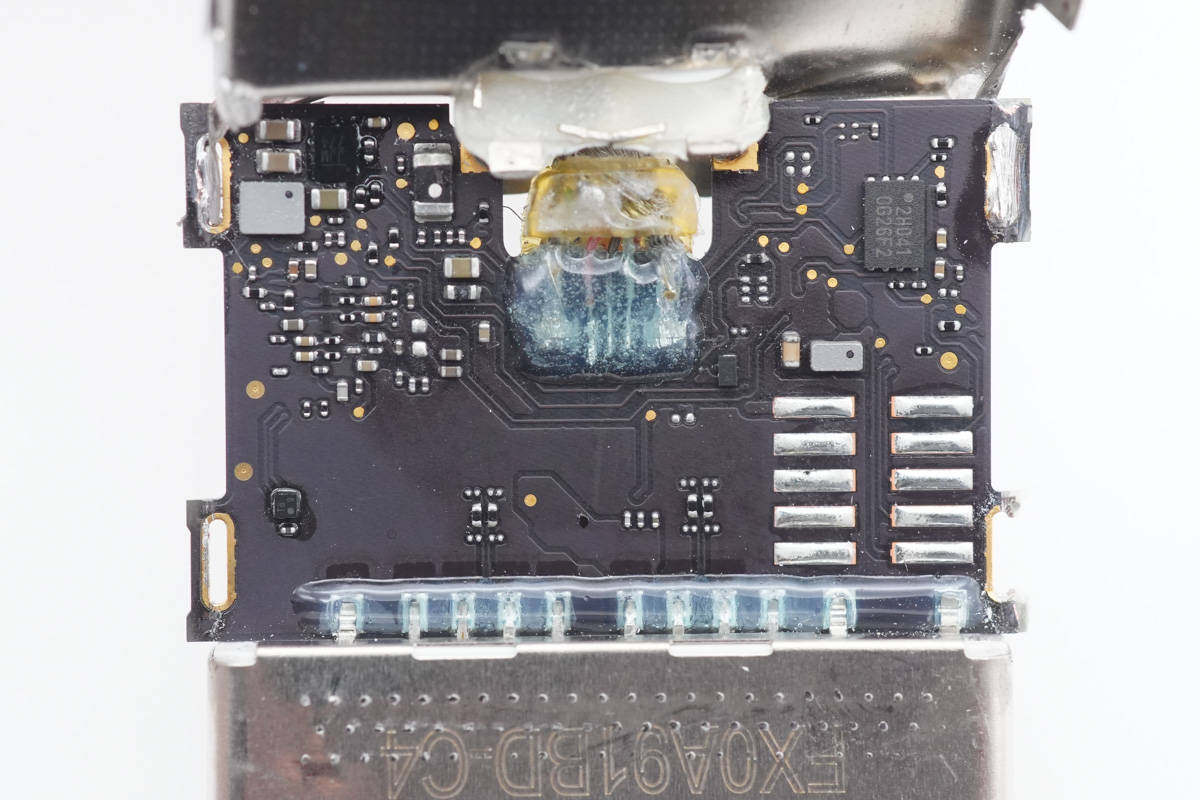

PCB其中一面焊接USB-C控制芯片和读卡器芯片，导线焊点和卡槽焊点涂胶加固。

另外一面焊接转换器和存储器芯片，导线和卡槽均为双面焊接，焊点涂胶加固。

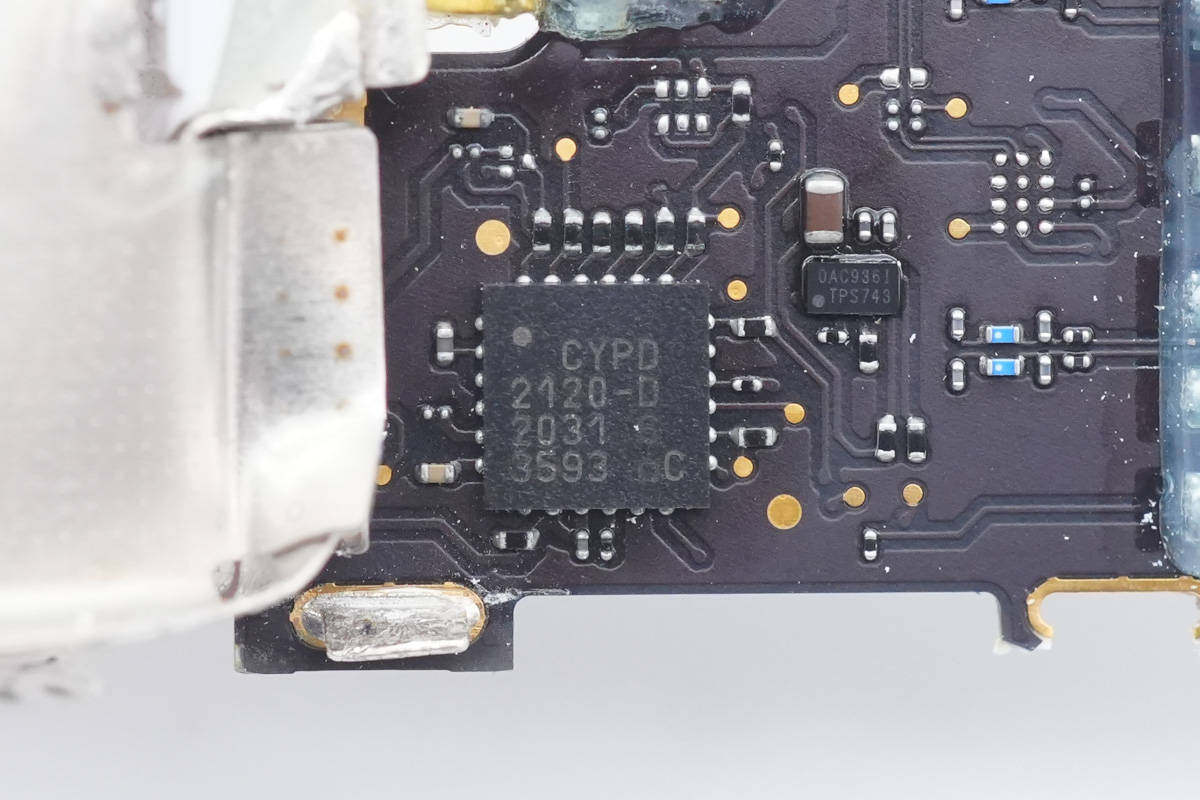

USB-C控制芯片来自英飞凌，型号CYPD2120，属于EZ-PD CCG2系列，为无源线缆、主动线缆和电源配件提供完整的USB-C和供电端口控制解决方案。芯片使用赛普拉斯专有的M0S8技术，内置32位M0处理器和32KB闪存，内部集成完整的Type-C收发器。

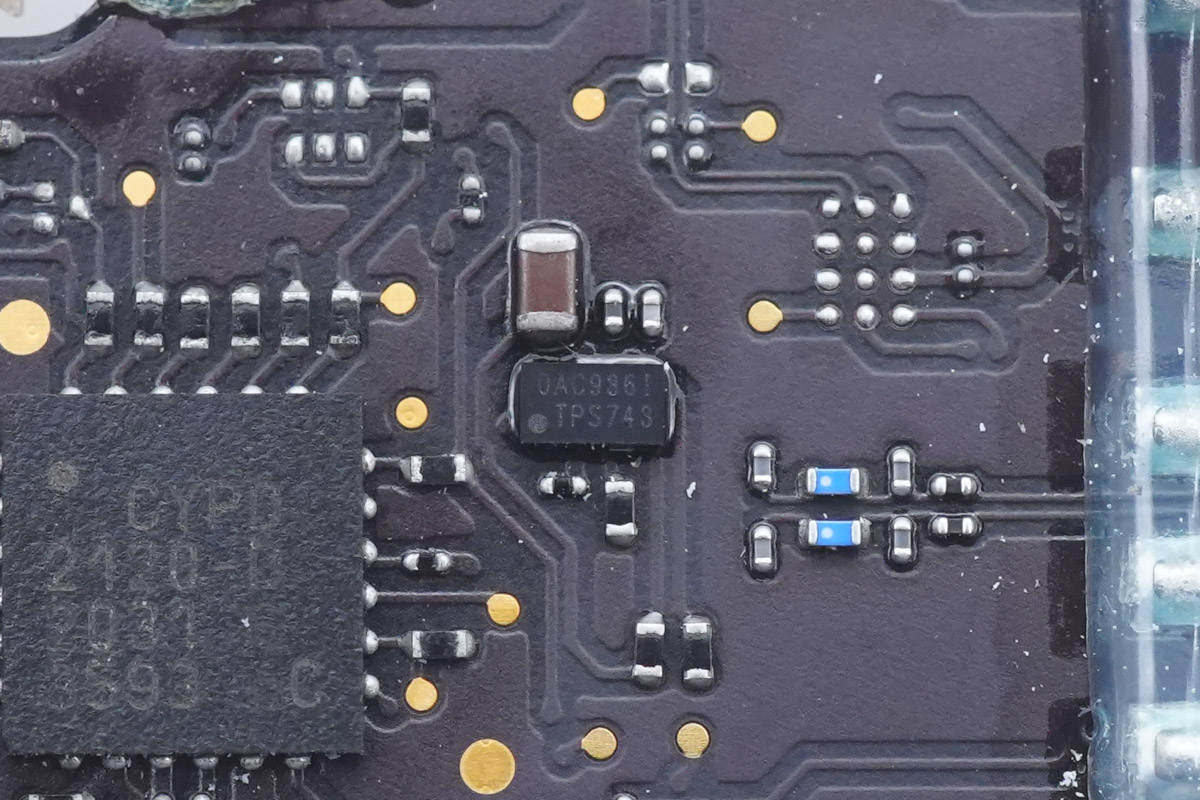

一颗降压转换器来自德州仪器，型号为TPS62743，是一颗5.5V输入电压的同步降压转换器，输出电流为300mA。

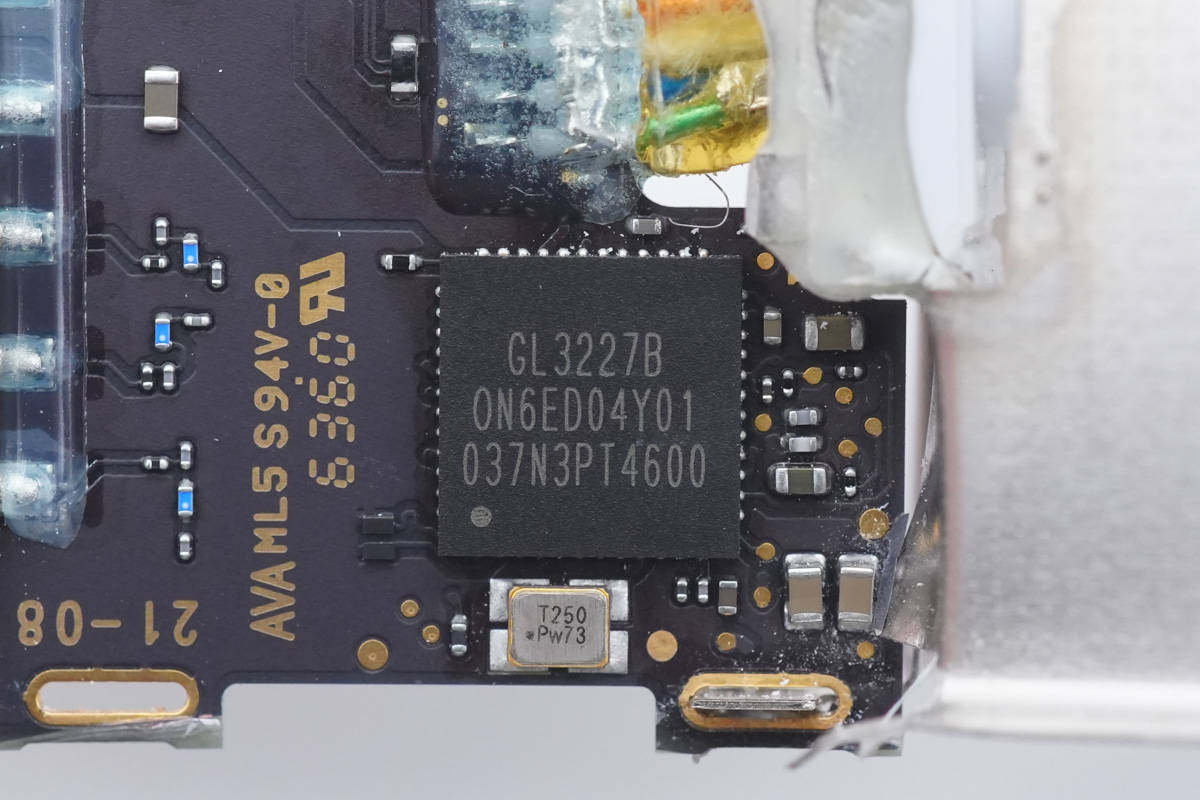

读卡器主控芯片来自创惟，型号GL3227B，为定制型号，支持USB3.1到UHS2 SD卡.

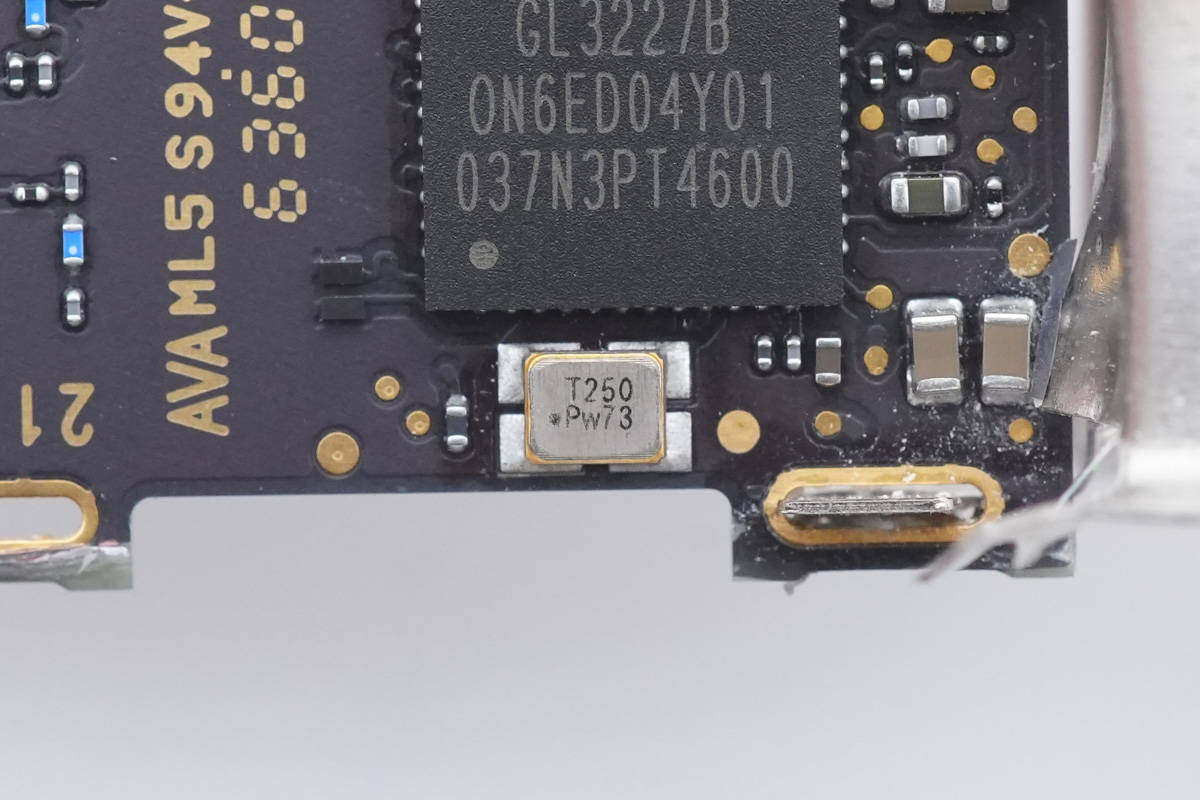

一颗丝印T250的晶振用于为GL3227B提供时钟。

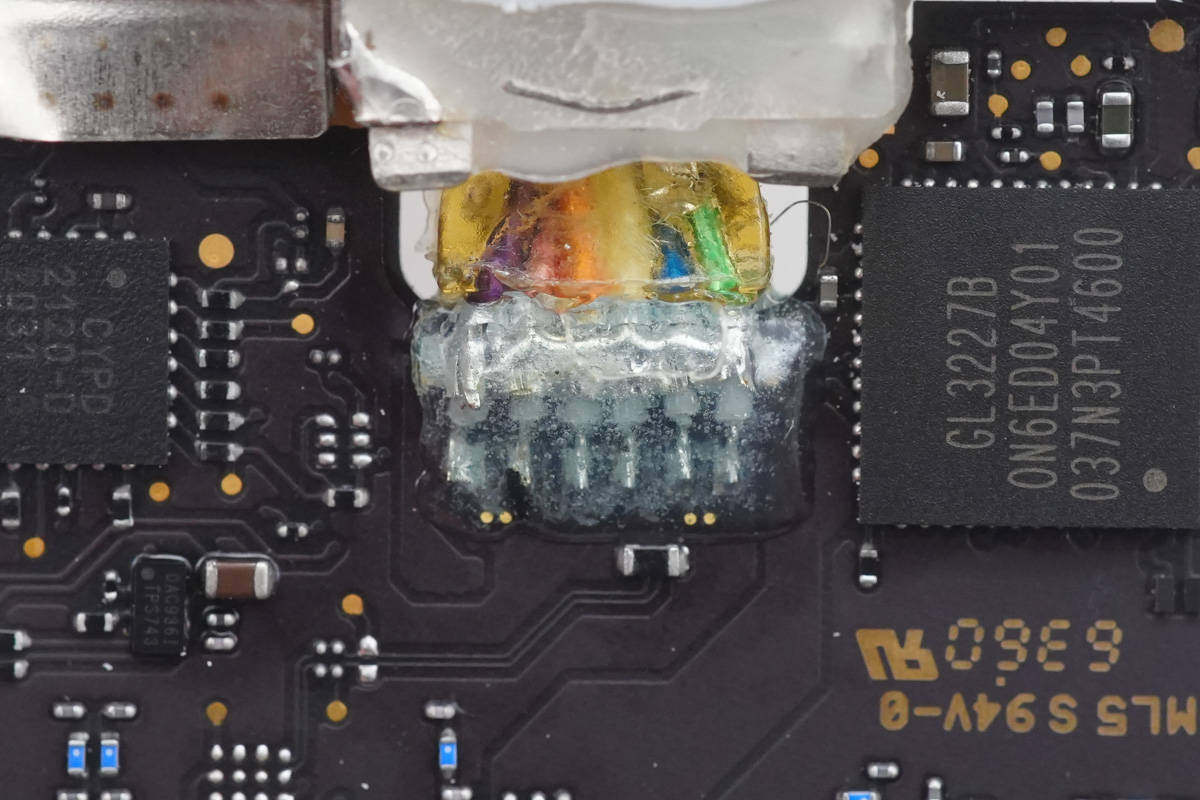

数据线焊接处特写，胶水固定。能够看到胶水下面为同轴线，屏蔽层统一接地焊接。

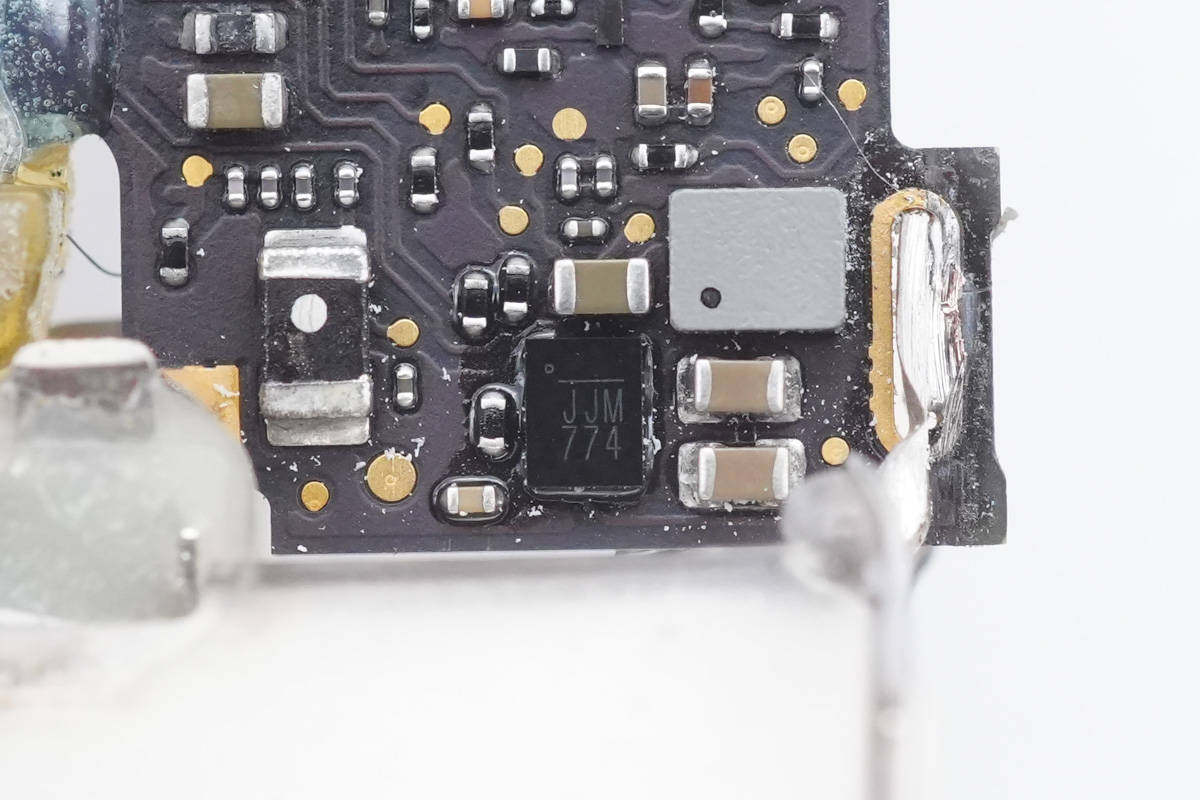

一颗芯片来自MPS，丝印JJM，功能不详。

外置的功率电感特写。

一颗温度传感器来自德州仪器，丝印TB，实际型号为TMP103B，用于检测读卡器内部温度。

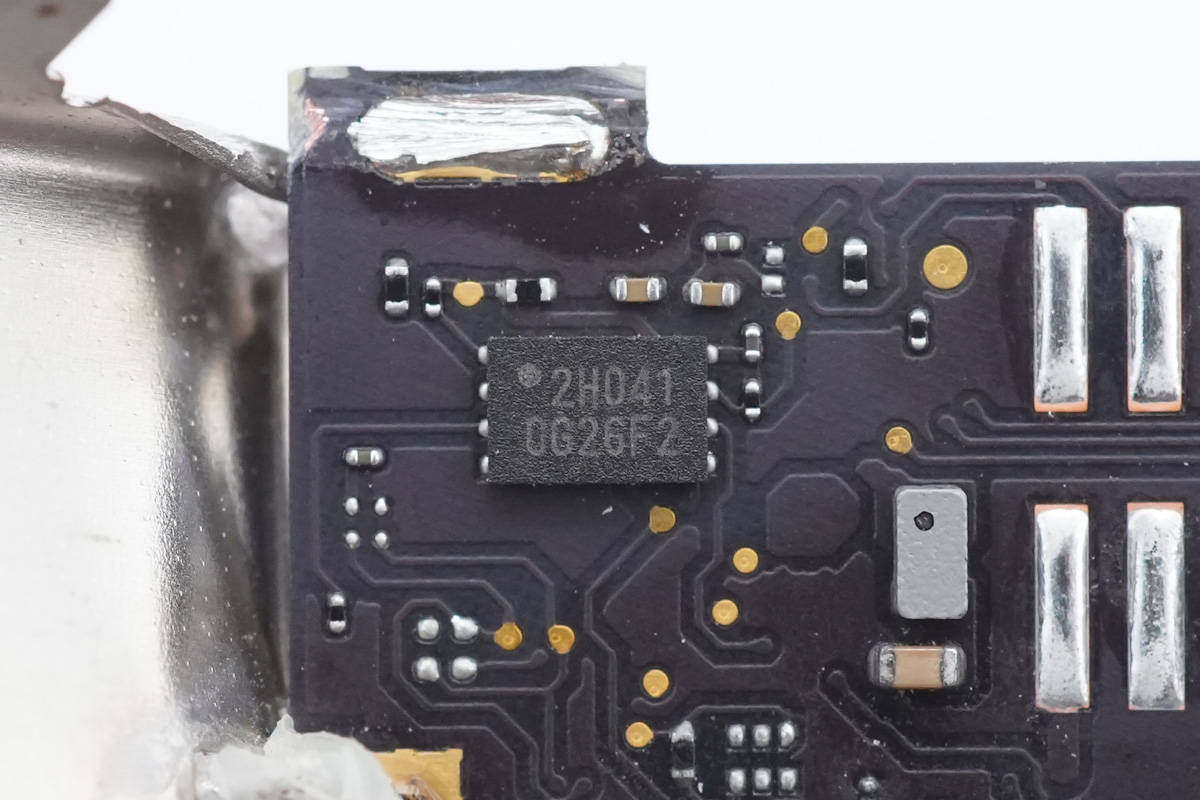

外置的存储器芯片特写。

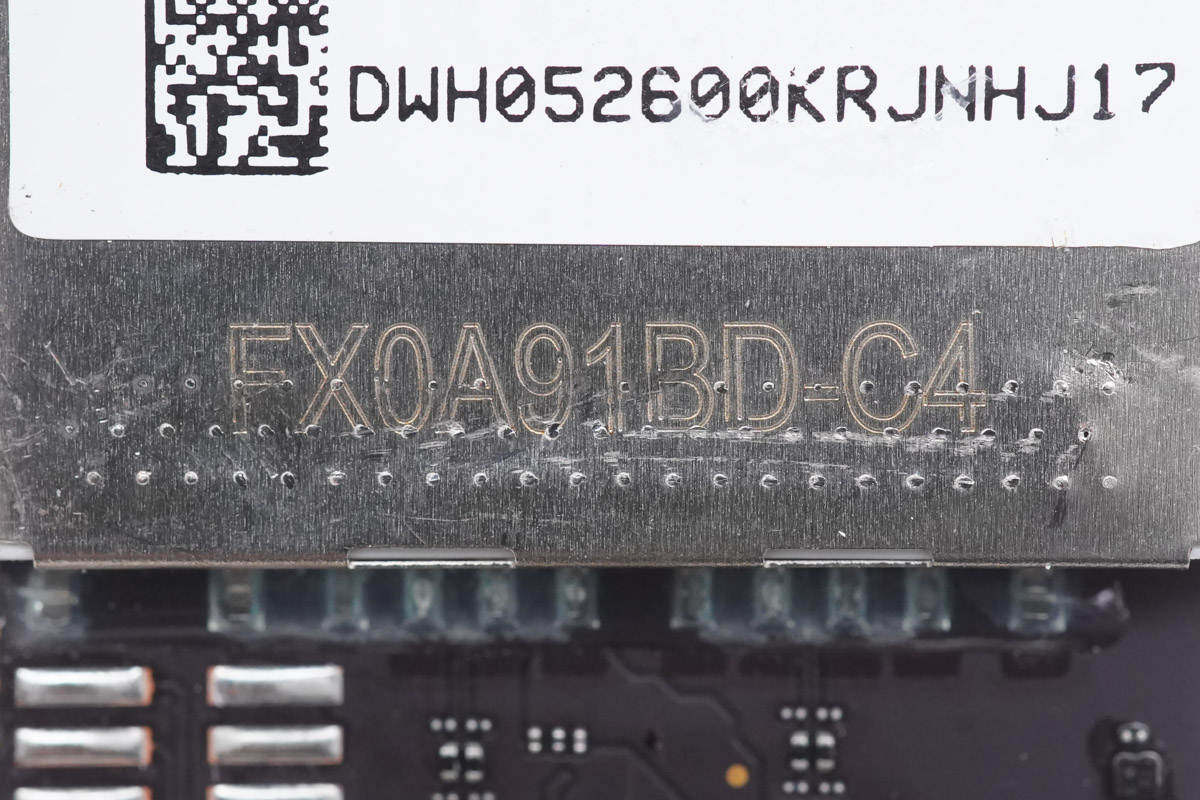

SD卡槽点焊钢印特写。

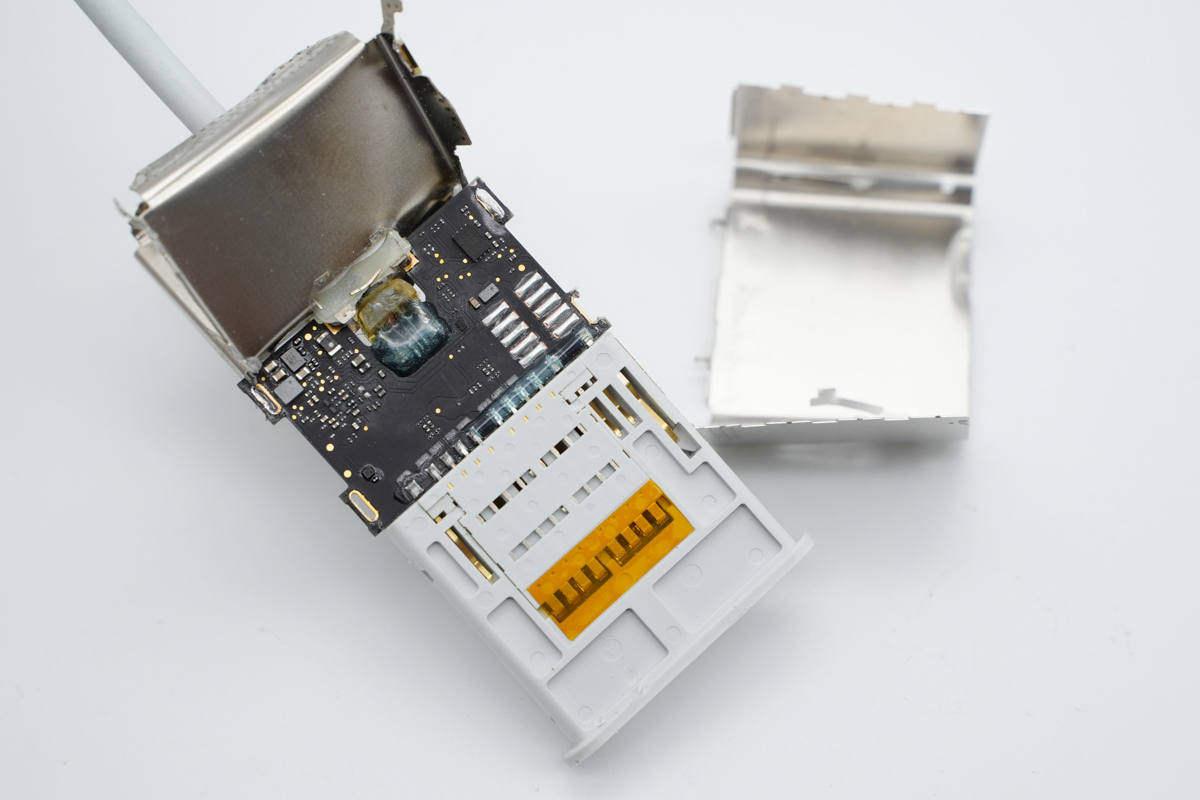

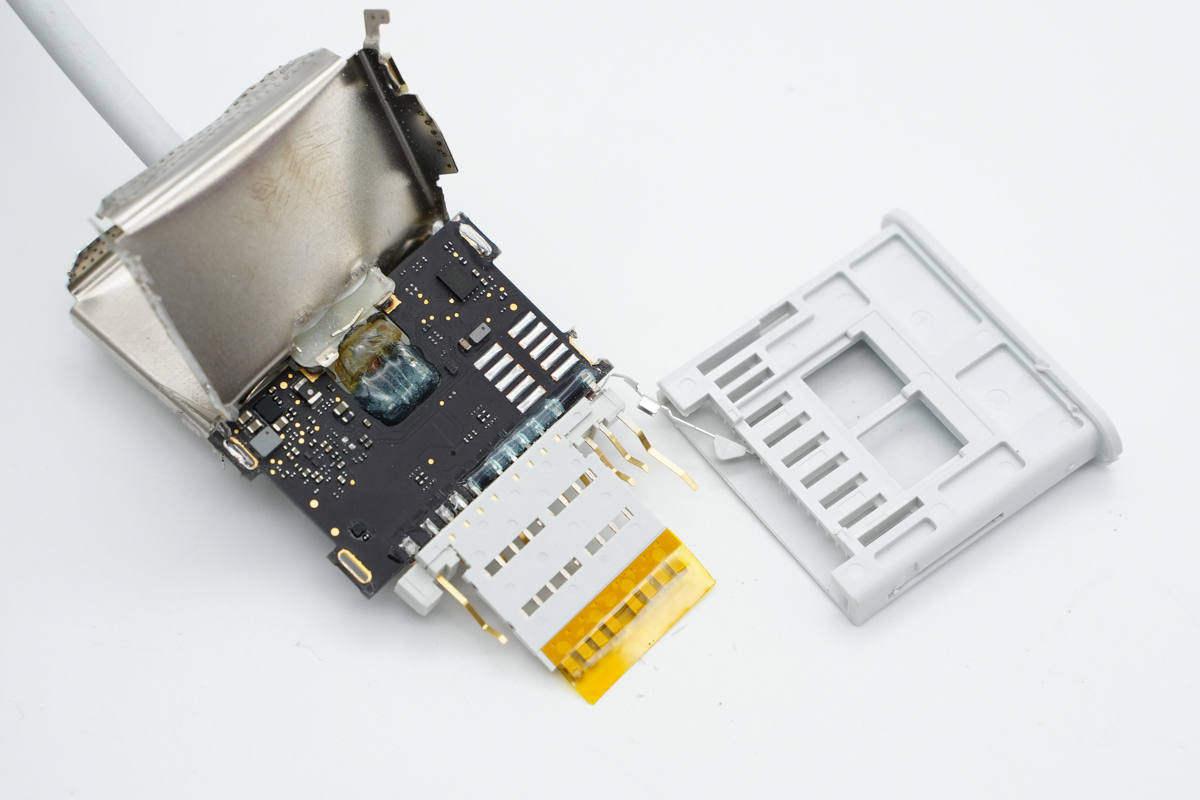

拆下卡槽外层的钢套，内部触点采用塑料支架支撑。

内部塑料外壳特写。

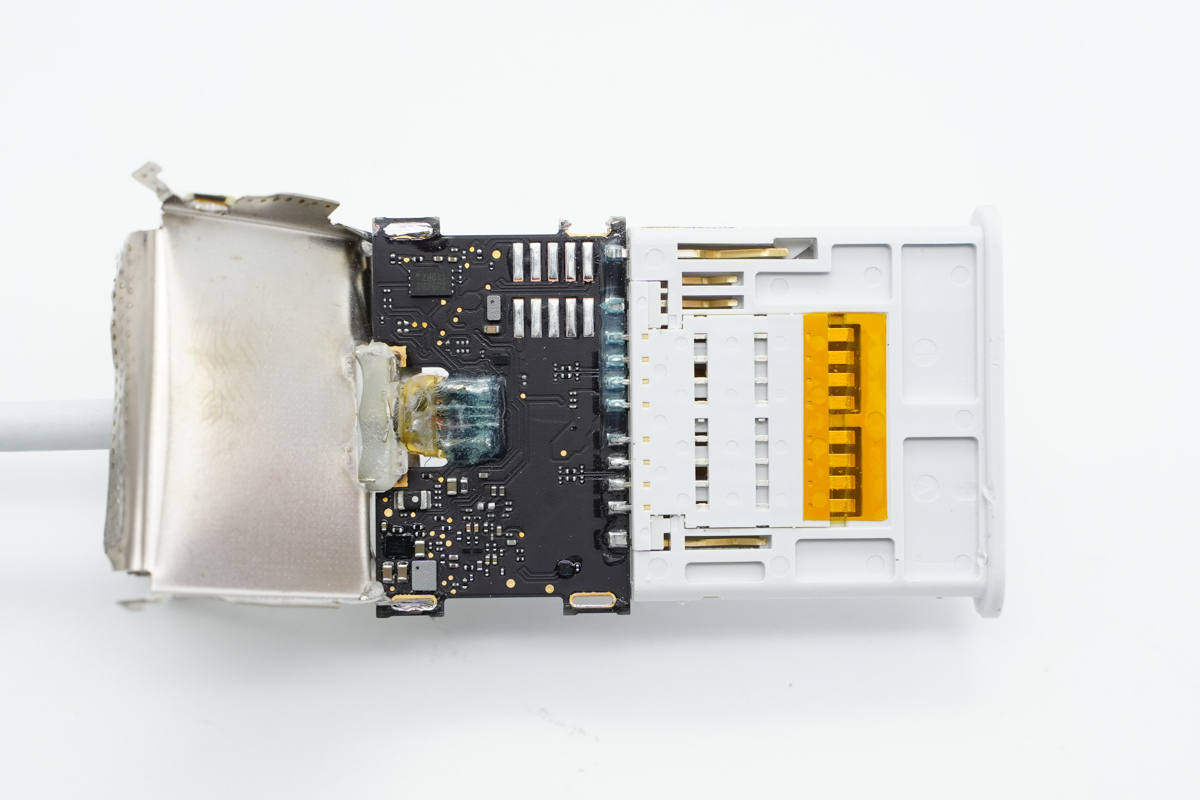

触点对应外壳的位置粘贴高温胶带绝缘。

卡槽采用组合形式。

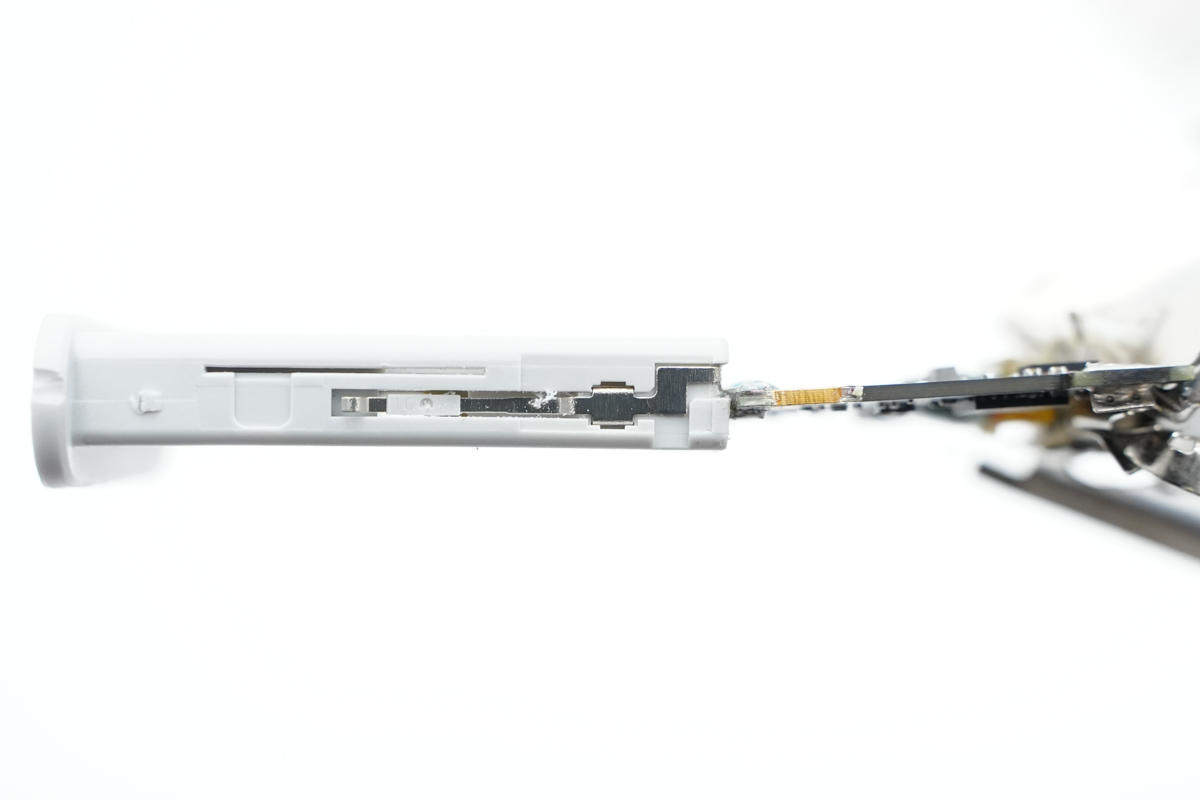

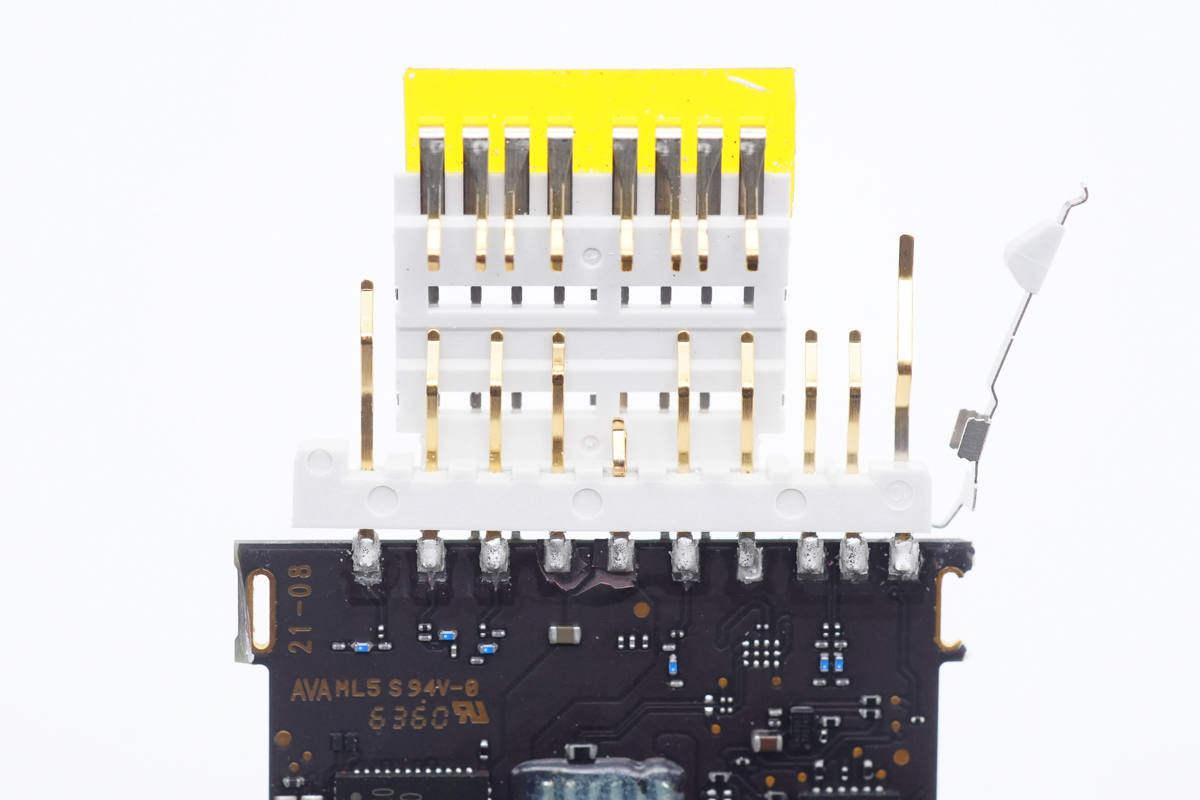

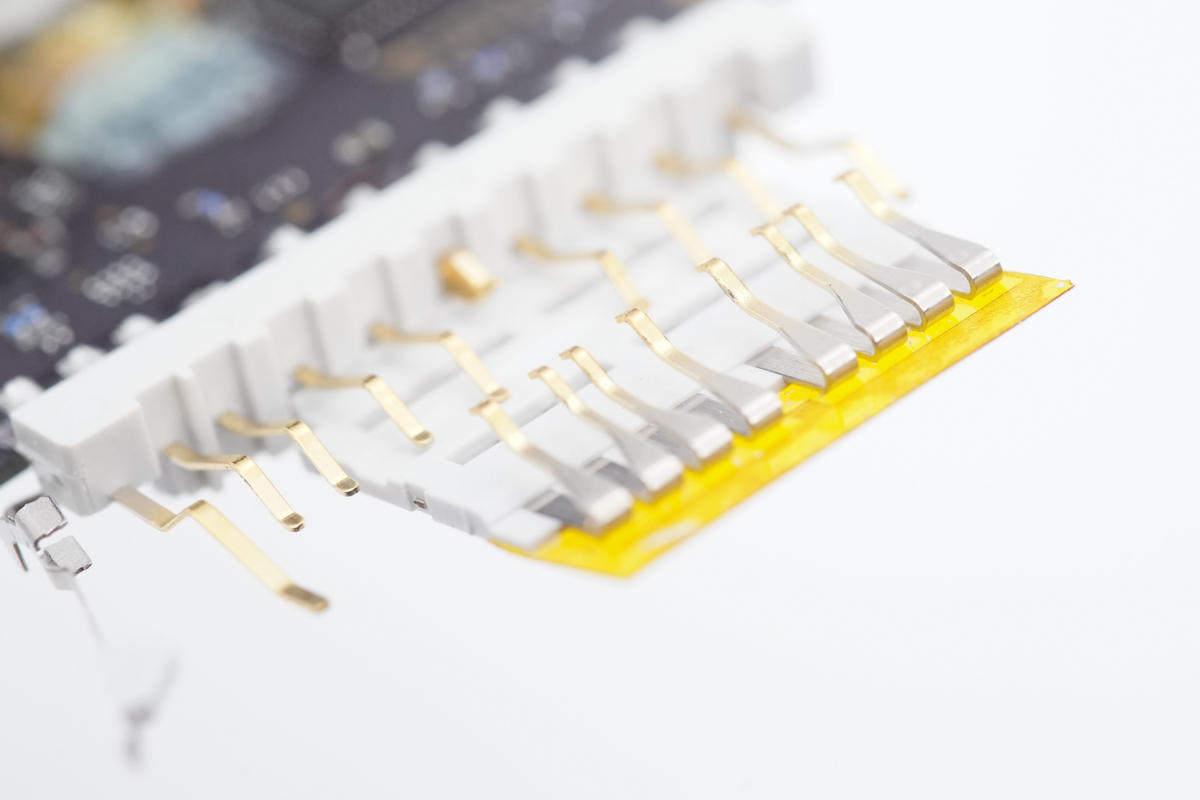

抽出外层的塑料支架，内部连接SD卡针脚的弹片特写。

弹片正面特写，对应UHS2 SD卡的金手指。

弹片侧面特写，触点镀金不易氧化。

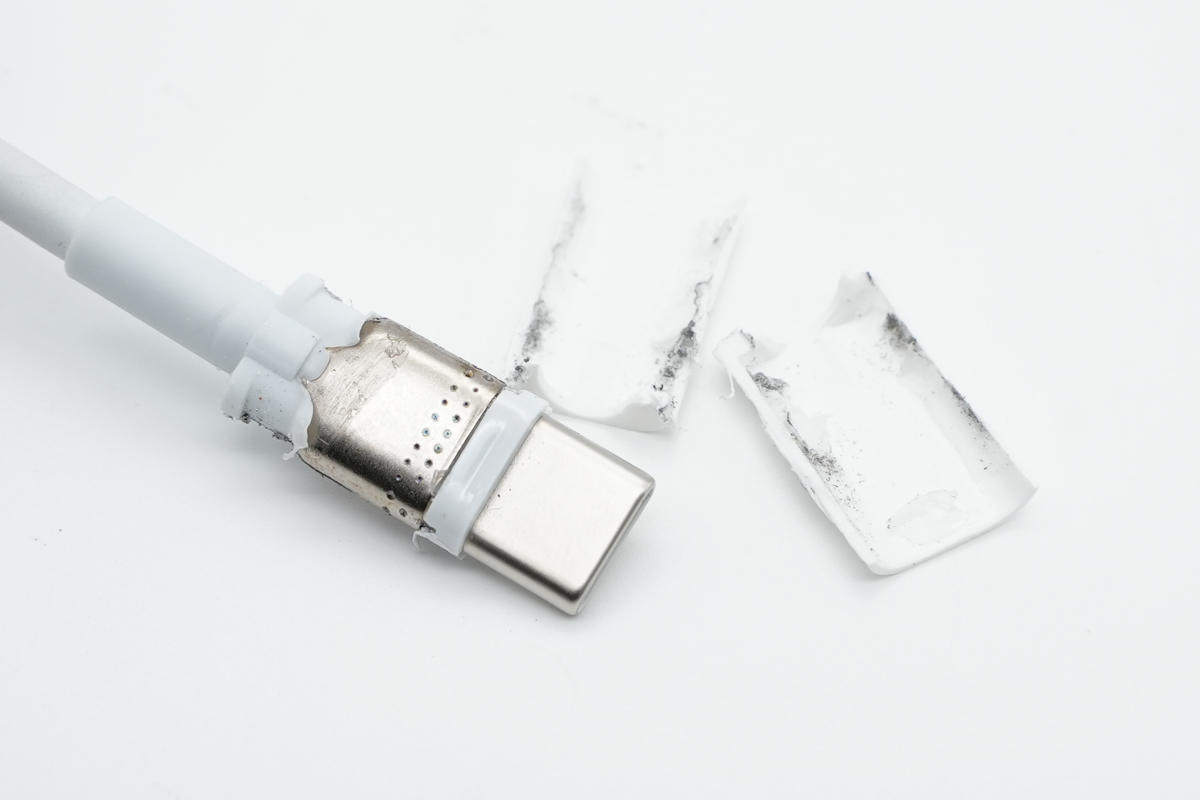

最后简单拆解一下USB-C端子部分，还是使用切割机切开塑料外壳。

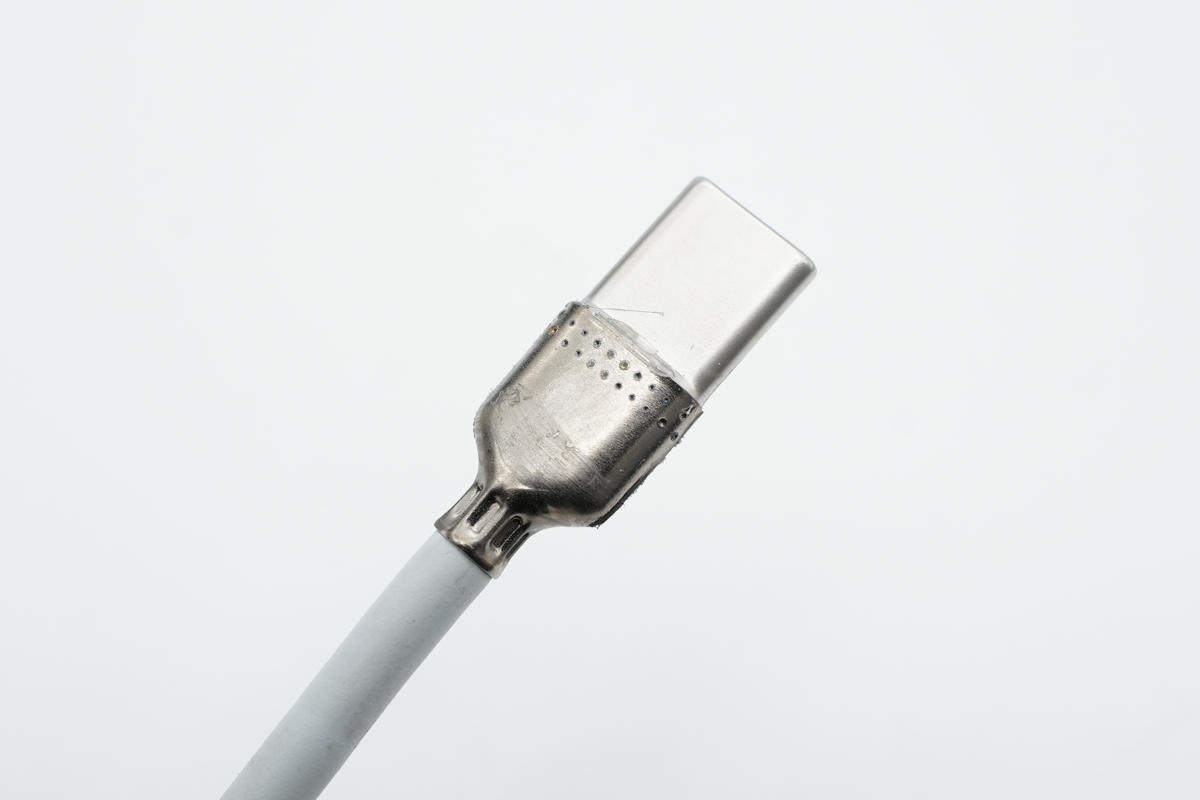

USB-C端子点焊钢套保护，钢套尾部扎紧固定导线。

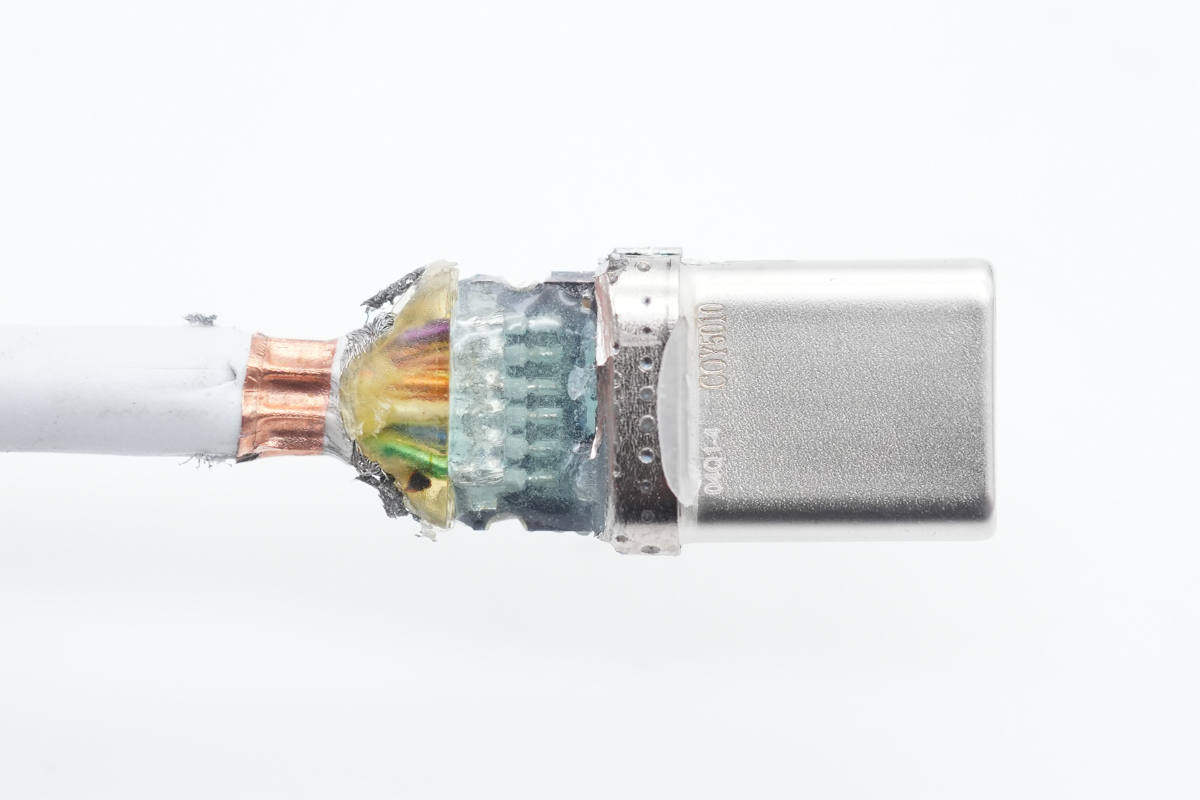

USB-C端子小板焊接导线，焊点打胶固定。

另外一面为同轴线焊点，线缆内部为屏蔽线，并使用同轴线屏蔽。

USB-C公头在组装塑料环的位置激光刻印编码。

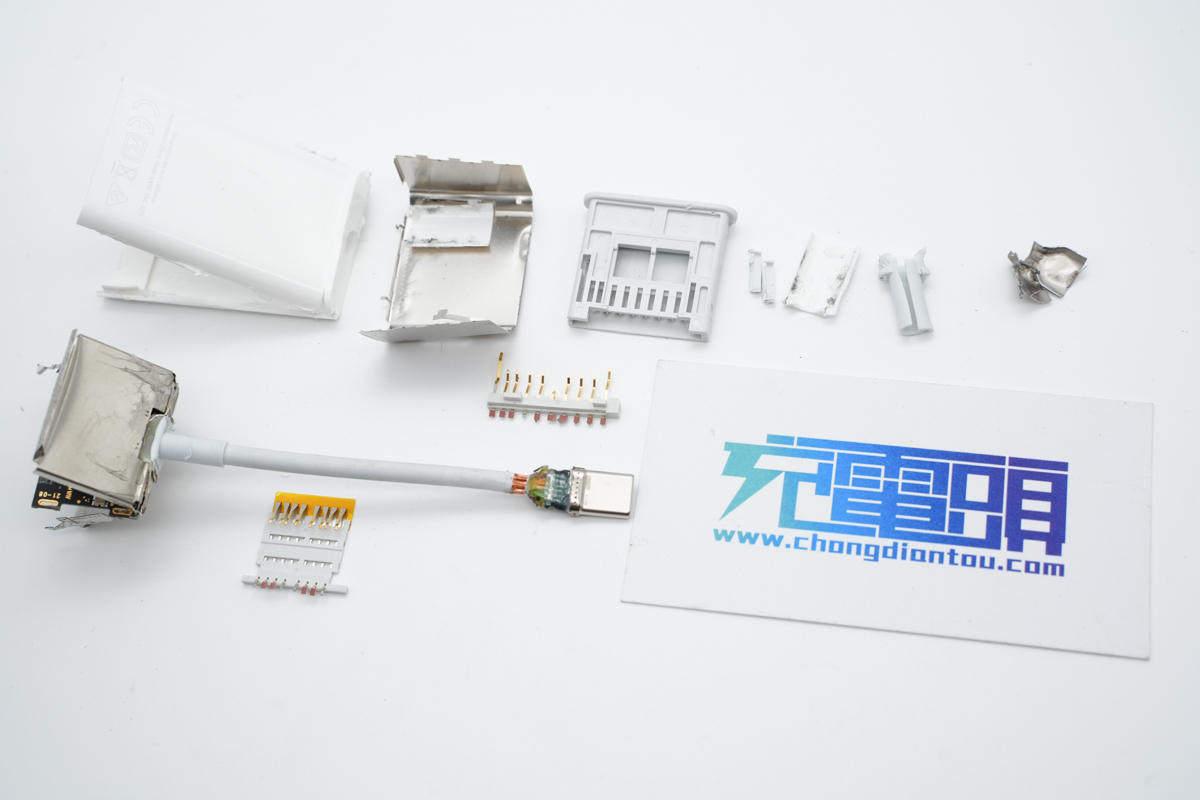

全部拆解一览，来张全家福。

充电头网拆解总结

苹果推出的这款读卡器，适用于为iPad或者不带SD卡槽的笔记本增添SD读卡器支持，这款读卡器采用USB-C接口，支持UHS2的SD卡应用，能够充分发挥SD卡的性能，带来优秀的使用体验。

充电头网通过拆解了解到，这款读卡器内部采用钢套进行屏蔽加固，USB-C端子和SD读卡器卡槽均点焊钢套，十分牢固，连接线也采用同轴屏蔽线，更加可靠。读卡器内部使用英飞凌CYPD2120进行USB-C控制，创惟GL3227B用于读卡器功能，同时内置过热保护功能，做工和设计都十分优秀。

阿卡西斯迷你集线器拆解，这些功能接口满足日常使用

此前充电头网拆解了阿卡西斯多功能转换器AC-CM056，今天继续为大家带来阿卡西斯迷你集线器CM005的拆解，这款产品相较前者，在HDMI和USB3.0接口的基础上，将PD快充C口提升为雷电3接口，并添加了SD/Micro SD卡槽，大大提升了充电和数据传输性能。下面我们看看其内部设计用料如何。

一、阿卡西斯迷你集线器外观

包装盒正面中间位置印有产品外观图，上端印有ACASIS阿卡西斯品牌和USB Type-C Mini HUB for MacBook，下端设计有产品六大特性标识和CM005型号。

背面有产品特性描述，中间是机身接口描述简图以及使用简图。

侧面印有Type C Mini集线器，兼容2016/2017/2018 MacPro和2018 Mac Air。

内部塑料盒设计有机身槽和线槽来放置产品进行固定保护。

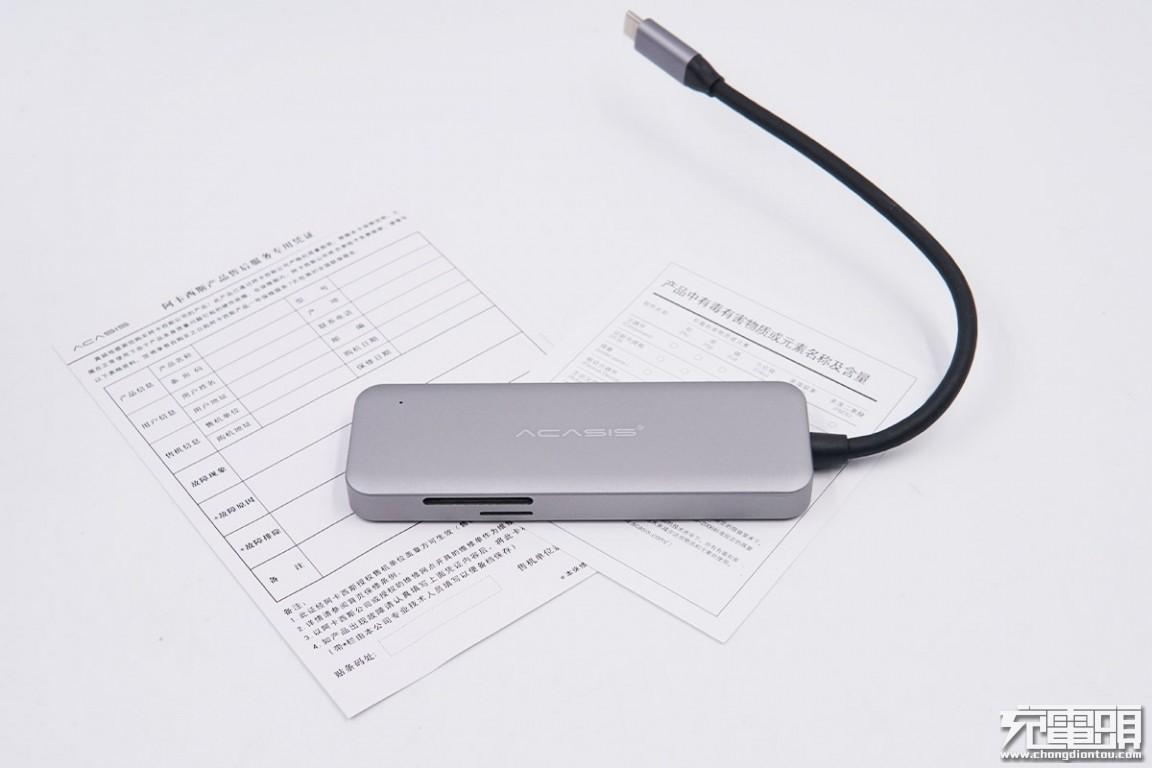

包装内含集线器、保修卡和有毒有害物质清单。

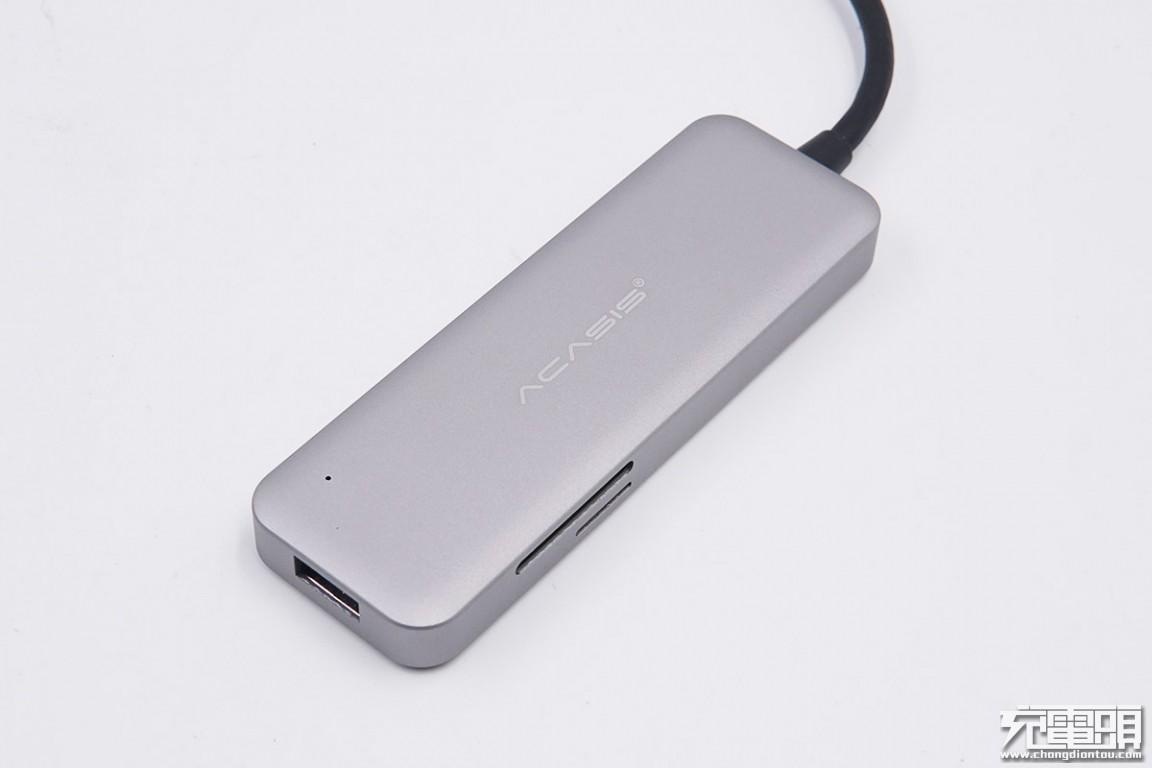

阿卡西斯这款迷你集线器机身除了底面均采用铝合金外壳，机身壳阳极氧化处理，边角过渡圆润，拿起来不硌手而且触摸手感好。机身上镭雕ACASIS品牌，造型修长扁平小巧精致。

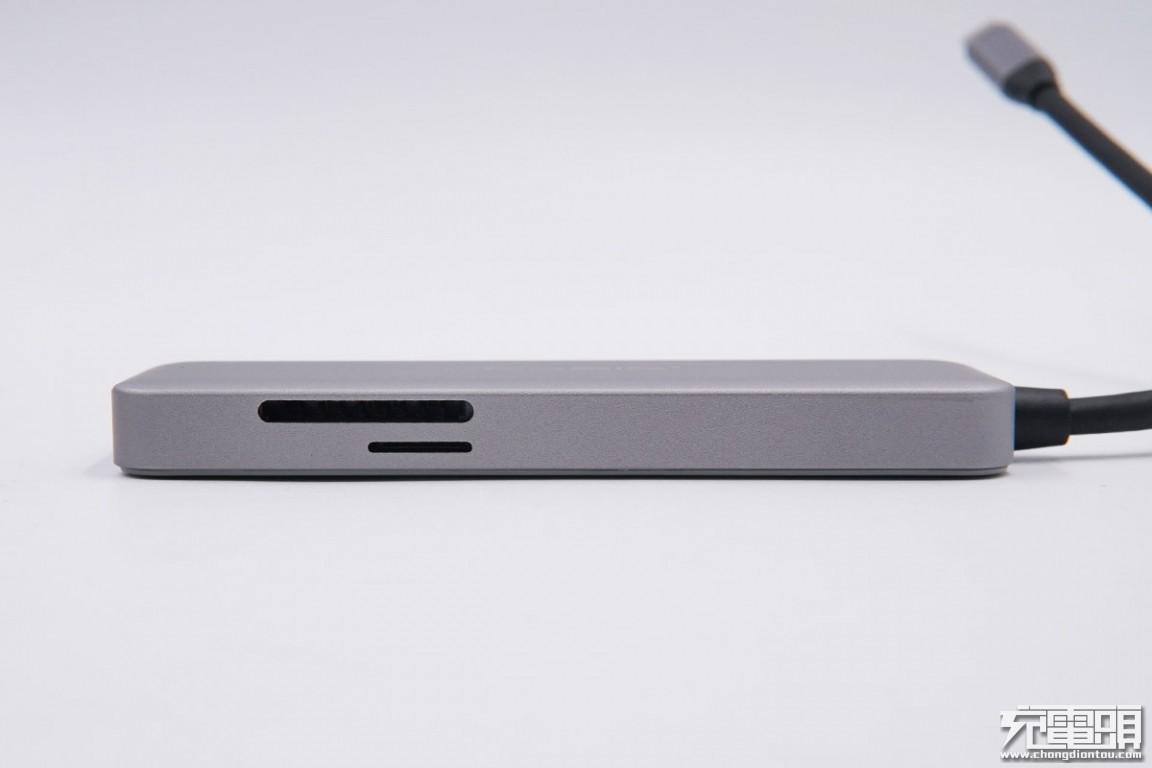

机身侧面配有SD和Micro SD插槽，可同时读取数据，读写速度高达104MB/s。

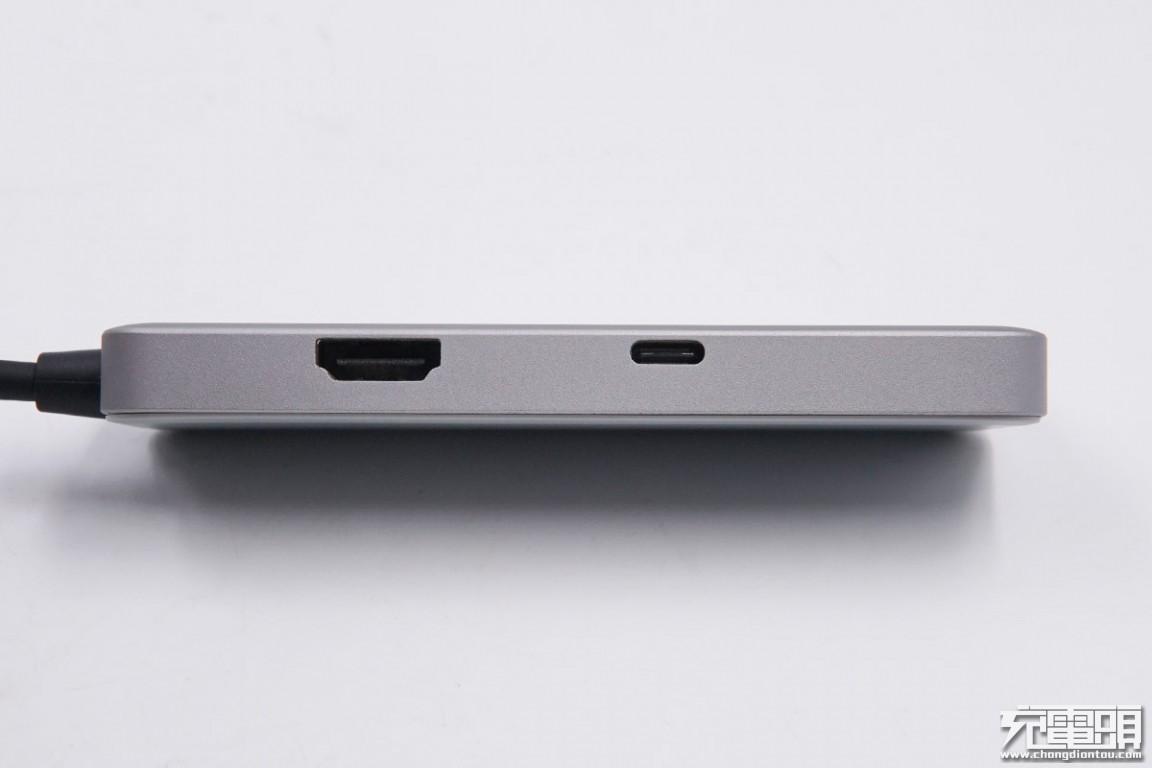

另一侧配备雷电3接口和HDMI接口。雷电3口传输速度高达40Gb/s，HDMI支持5K或2x4K 60Hz。

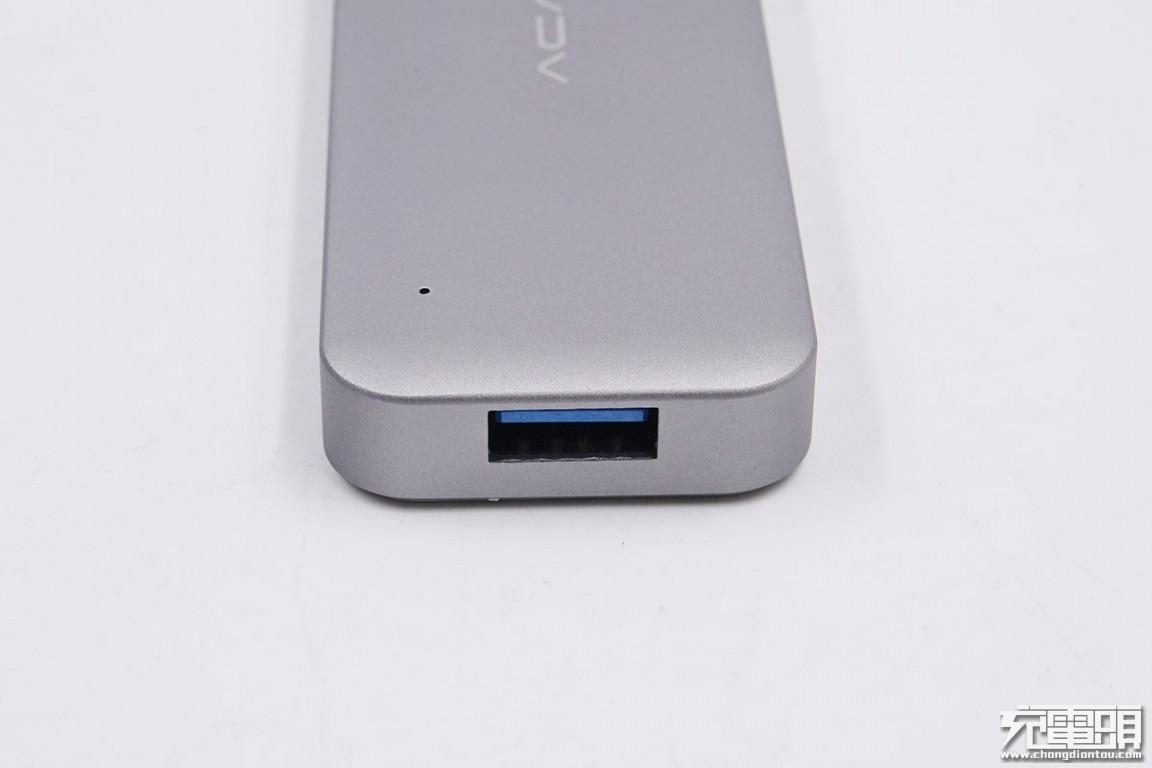

相邻侧面还有一个USB3.0接口，数据传输速度高达5Gb/s，顶面边角处有一颗工作指示灯。

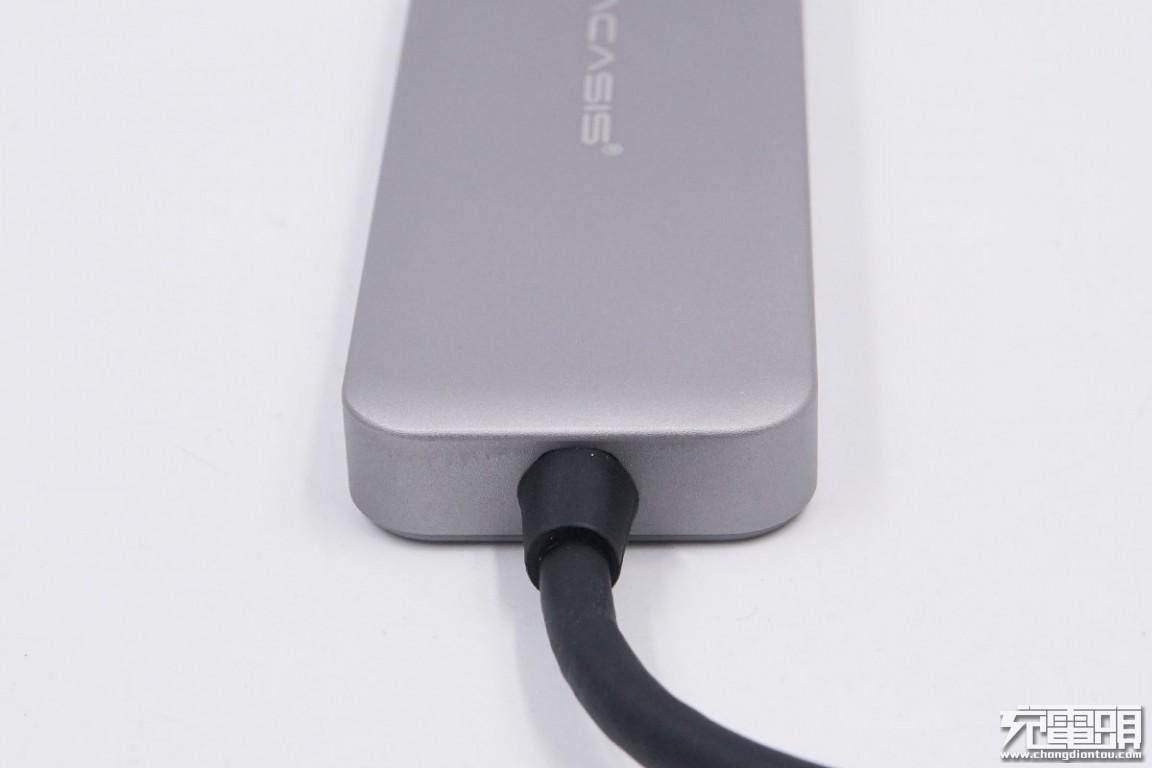

另一端是USB-C线缆，并做了抗弯折处理。

USB-C线头同样采用铝合金外壳封装，坚固耐用不易损坏。

机身底部采用塑料壳封装，表面磨砂处理。

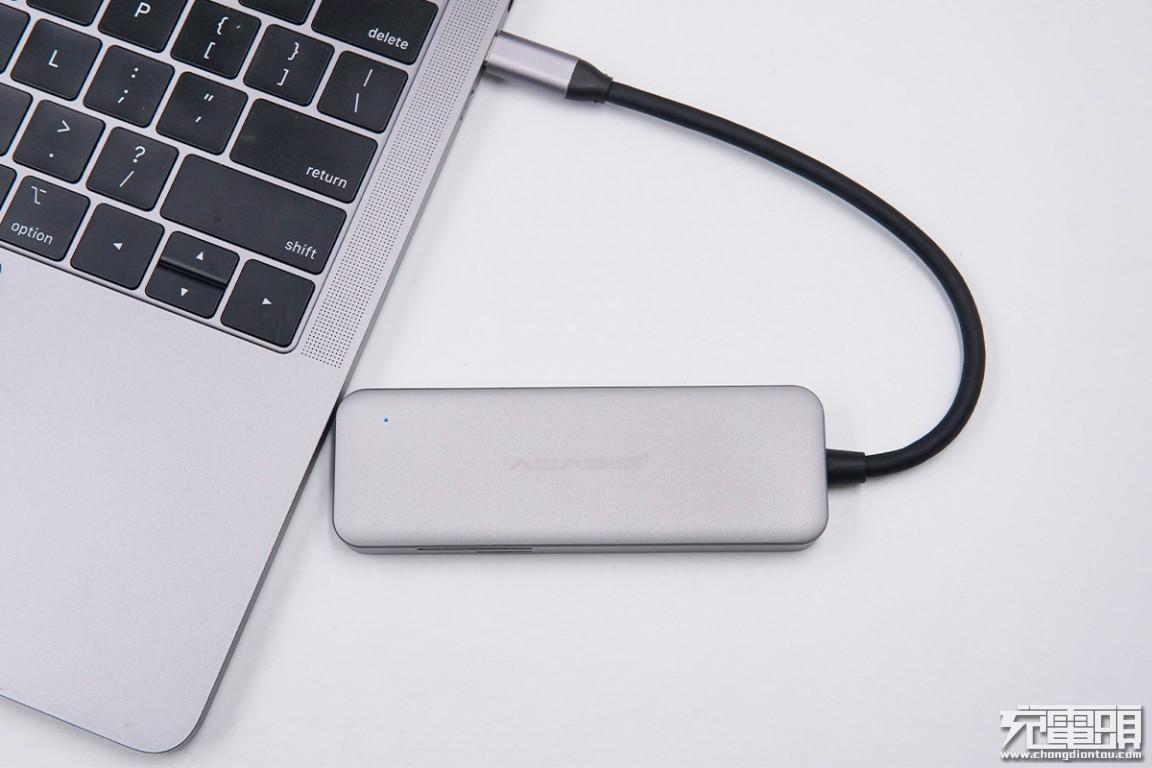

将迷你集线器插入MacBook Pro即可使用，无需安装驱动，简单方便。

二、阿卡西斯迷你集线器拆解

机身采用卡扣进行封装，塑料板边缘有多个卡齿，金属外壳上贴有蓝色导热垫，帮助主要发热芯片导热。

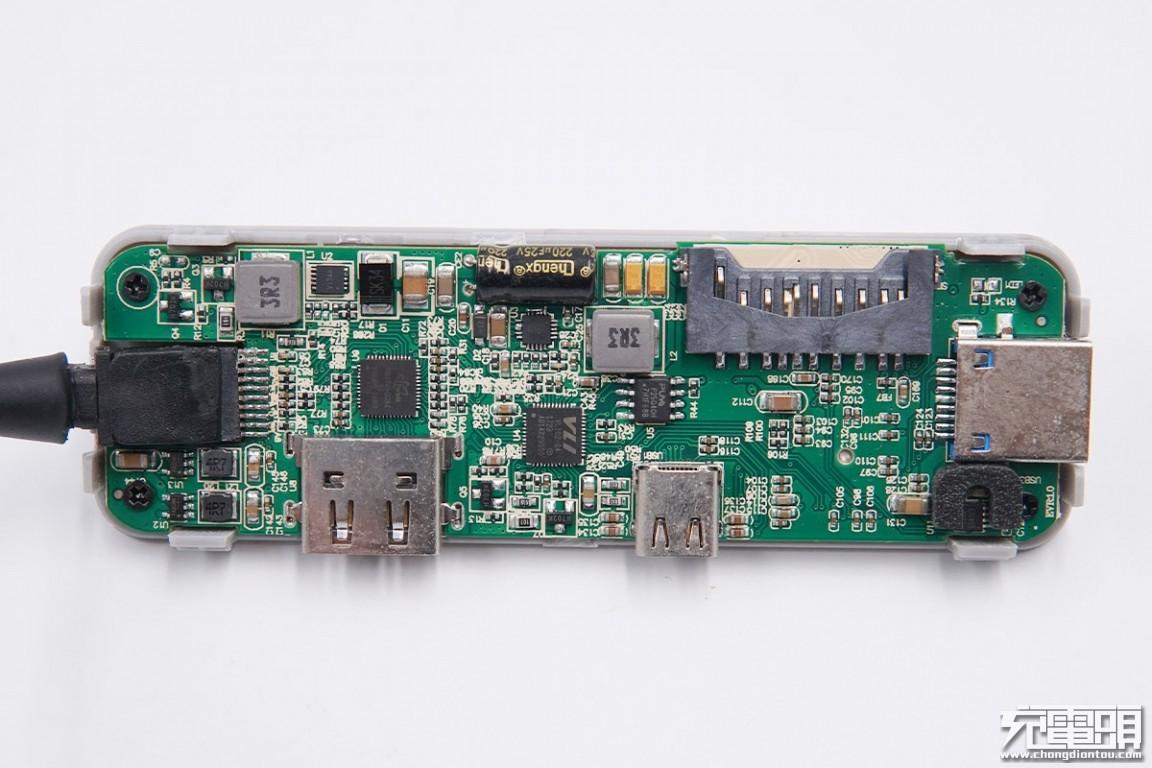

PCB板和塑料机身壳固定在一起，四角有螺丝拧紧固定。

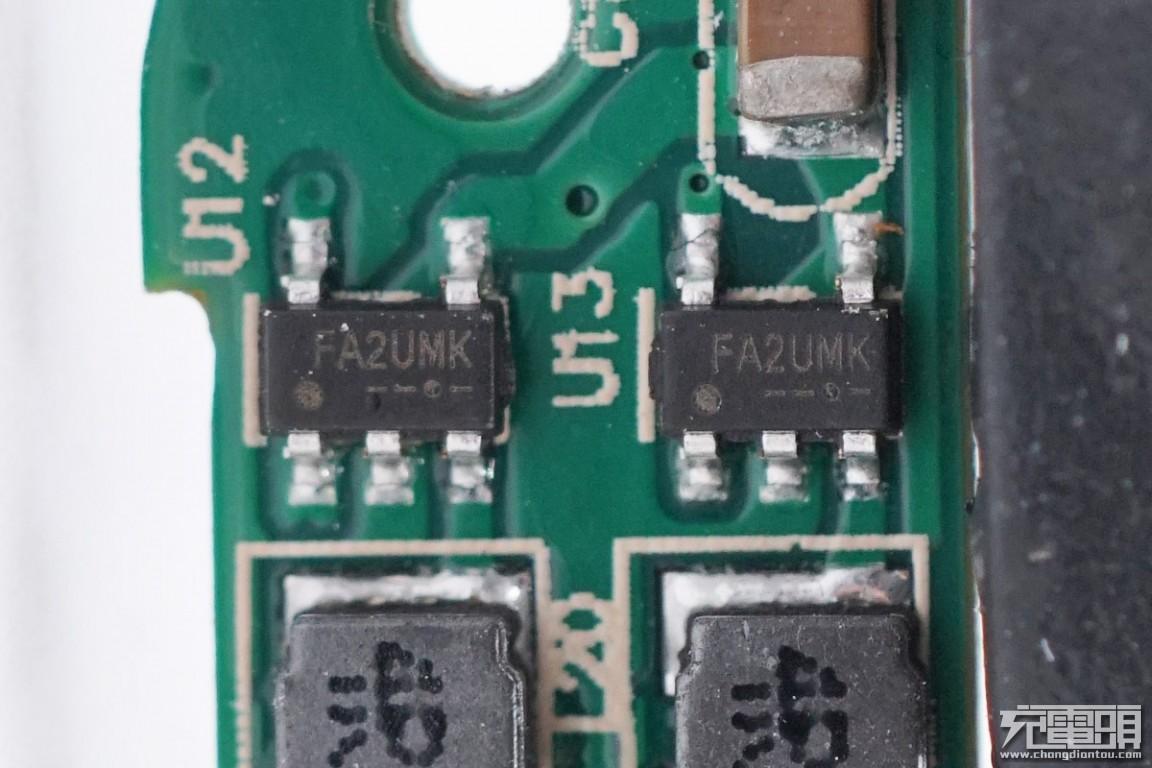

两颗天钰的FP6381A同步整流降压转换器，旁边是两颗4R7降压电感。

天钰 FP6381A 详细资料。

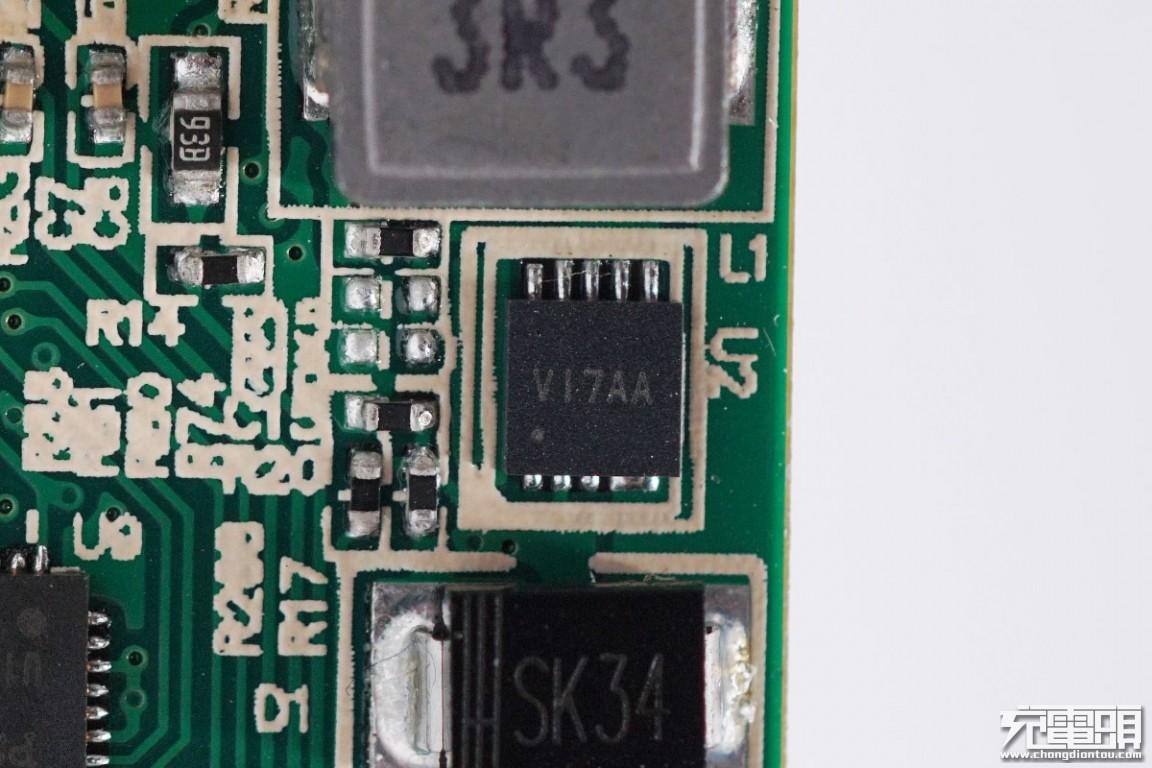

矽力杰 SY7304，升压转换器，外置肖特基。

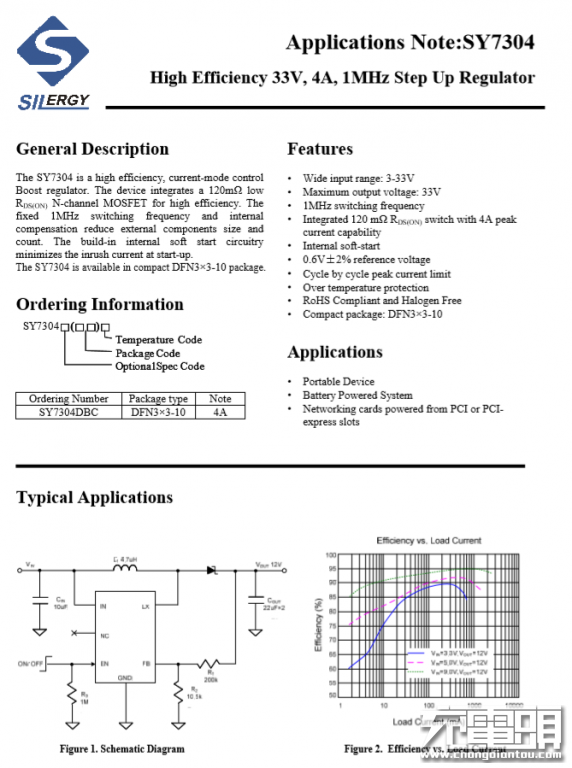

矽力杰 SY7304 详细资料。

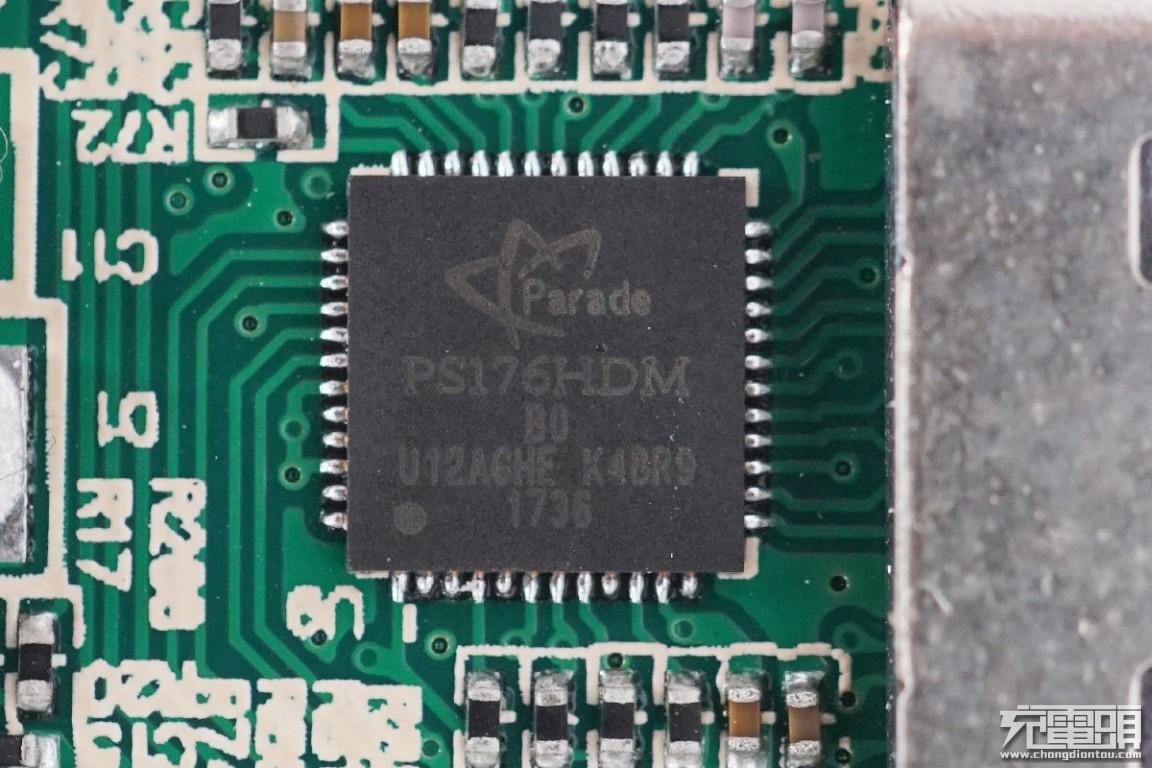

Parade谱瑞PS176HDM DP转HDMI芯片，将USB-C口中的DP信号转为HDMI，充电头网了解到，该芯片支持HDMI2.0标准，可以做到4K 60Hz输出。充电头网了解到采用这款芯片的还有联想USB-C迷你集线器、华为高清投屏连接线（CP76）、Moshi摩仕 USB-C多媒体转接器等产品

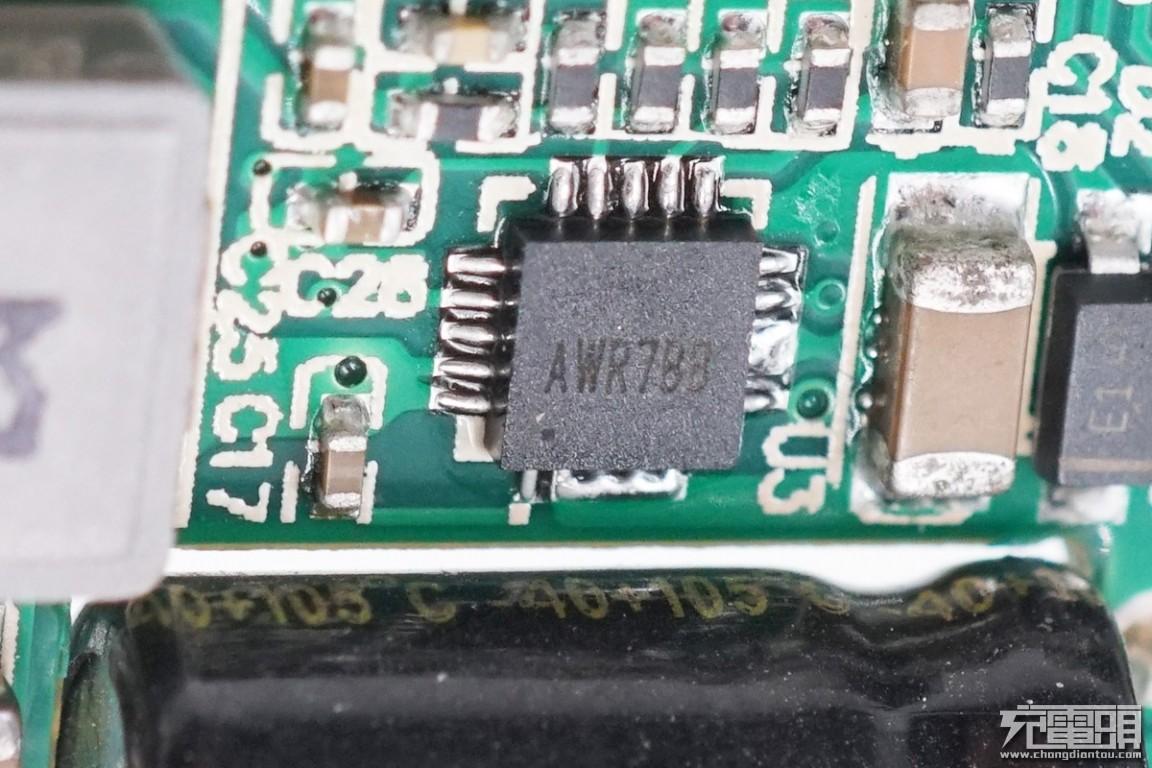

矽力杰 SY8286A，高效率快速响应，6A输出同步整流降压转换器，输入电压范围4-23V，内置低导阻开关管。

矽力杰 SY8286A 详细资料。

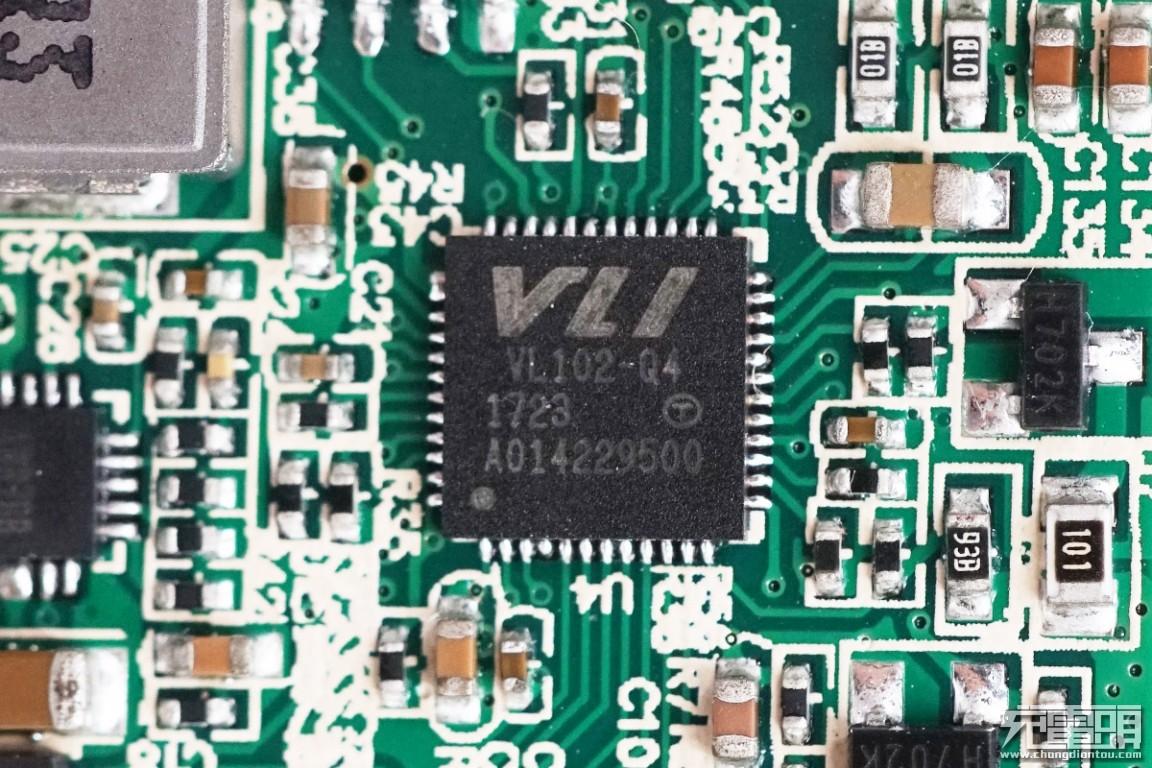

USB芯片VL102-Q4来自VIA威盛电子，这是一颗DP转换器和PD3.0控制器。

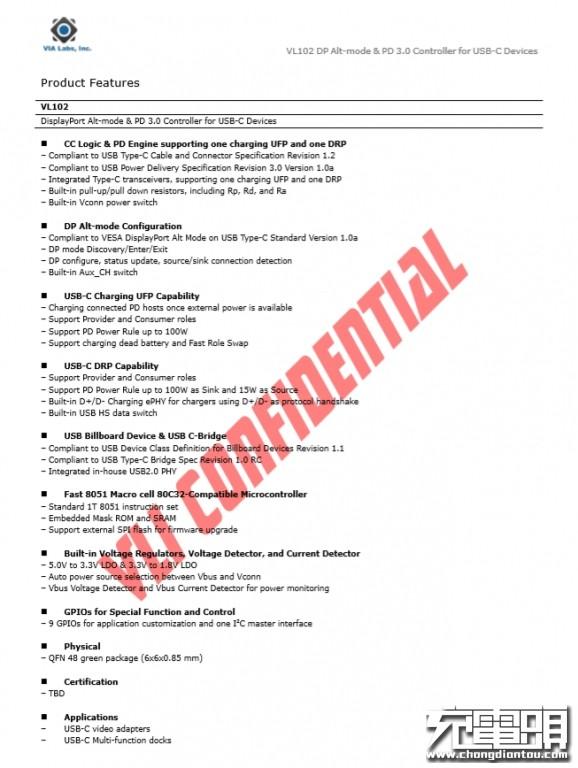

威盛VL102-Q4规格资料，我们不久前拆解的UNITEK优越者USB-C多功能扩展坞D026A也用到了这款芯片。

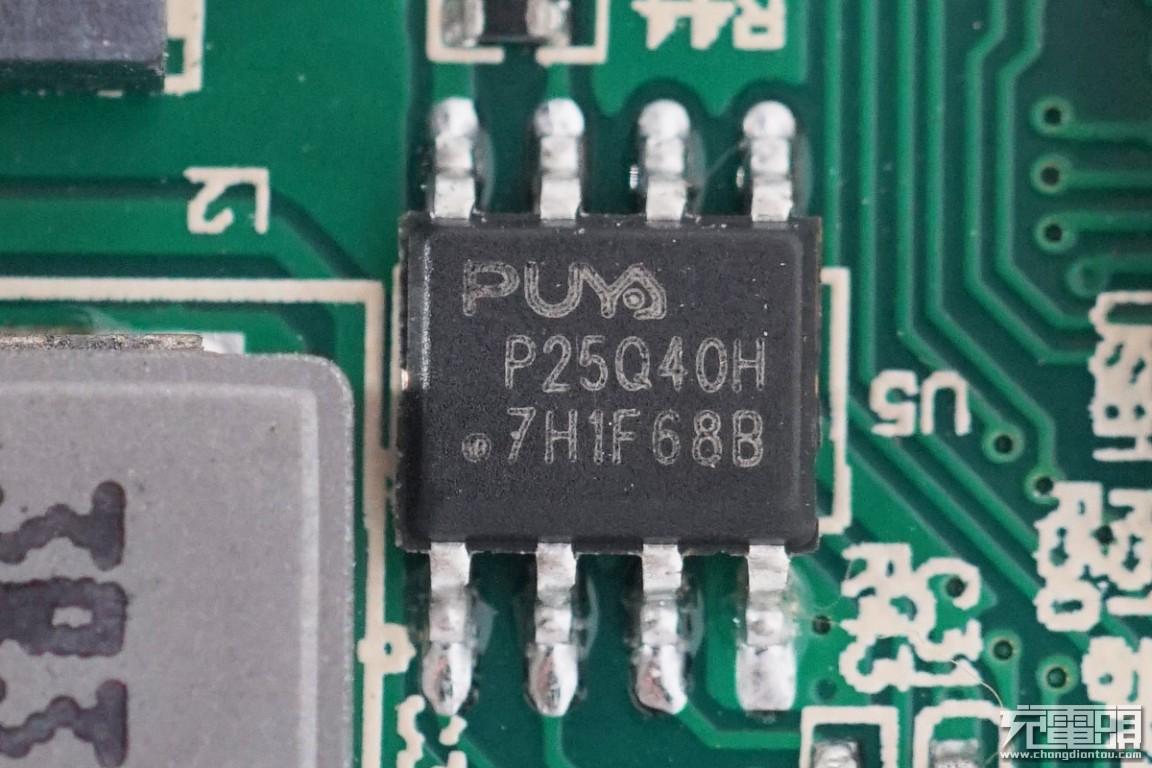

Puya普冉P25Q40H超低功耗SPI Flash。

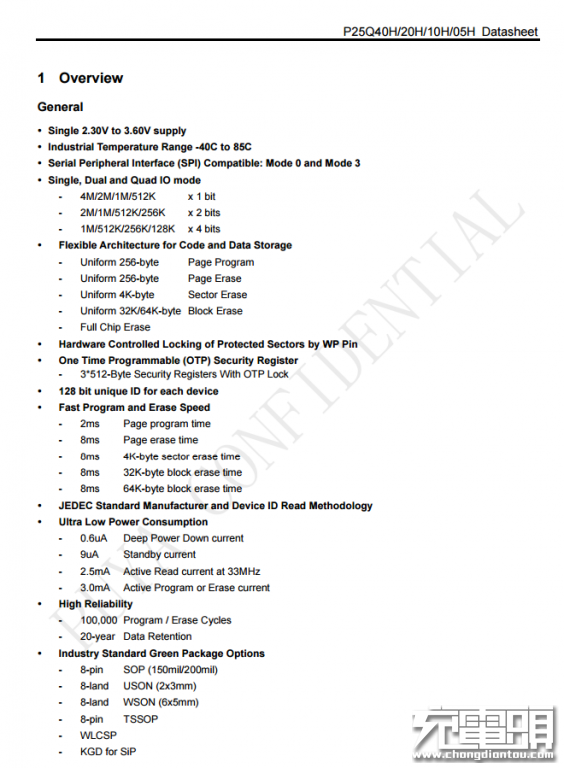

普冉P25Q40H资料信息。

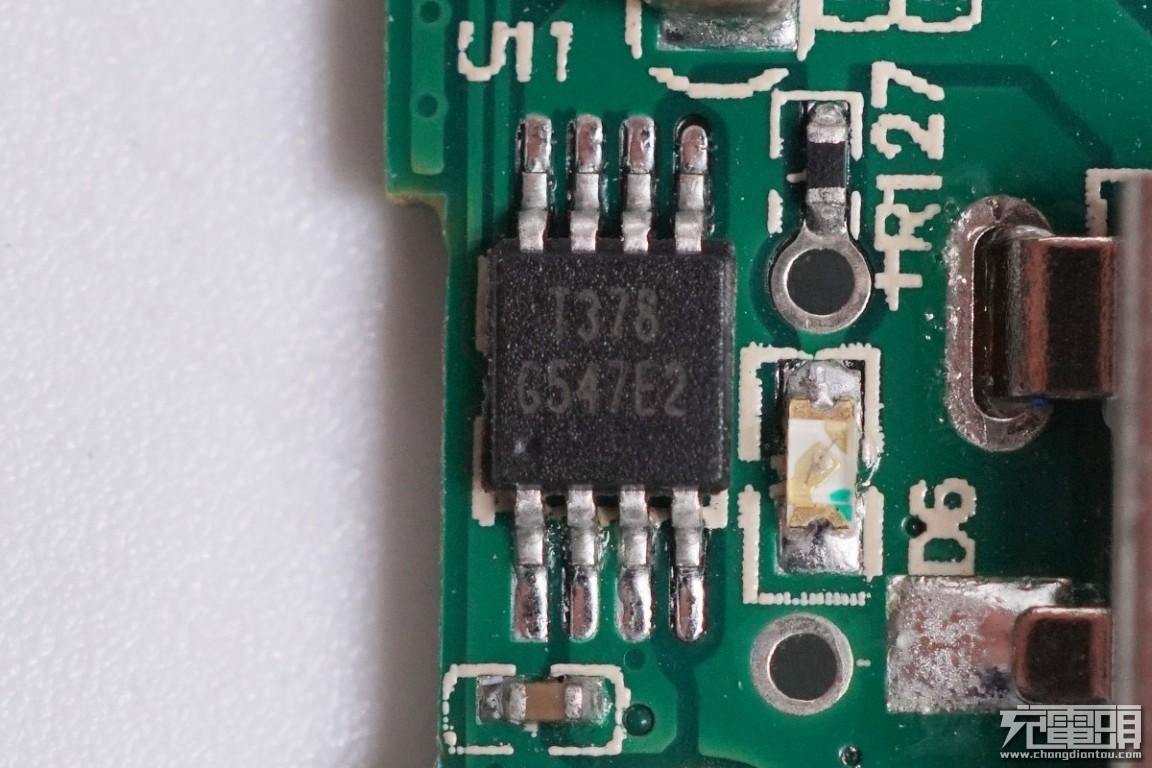

USB3.0接口配电开关G547E，来自GMT致新科技。

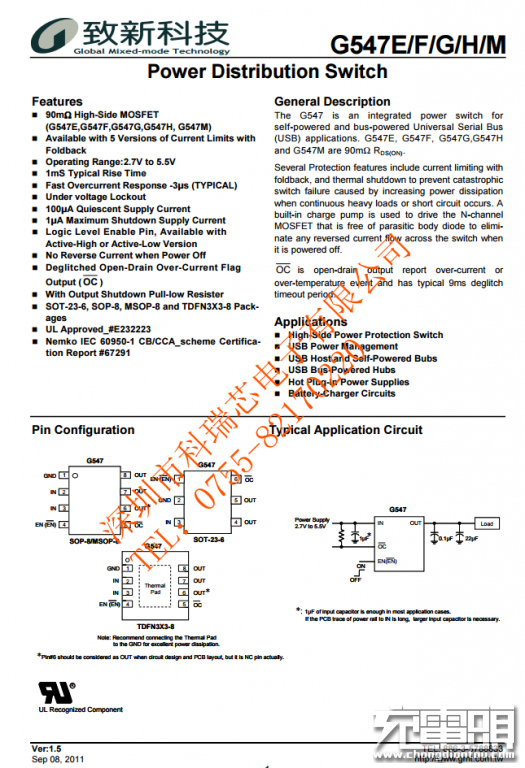

致新G547E详细资料信息。

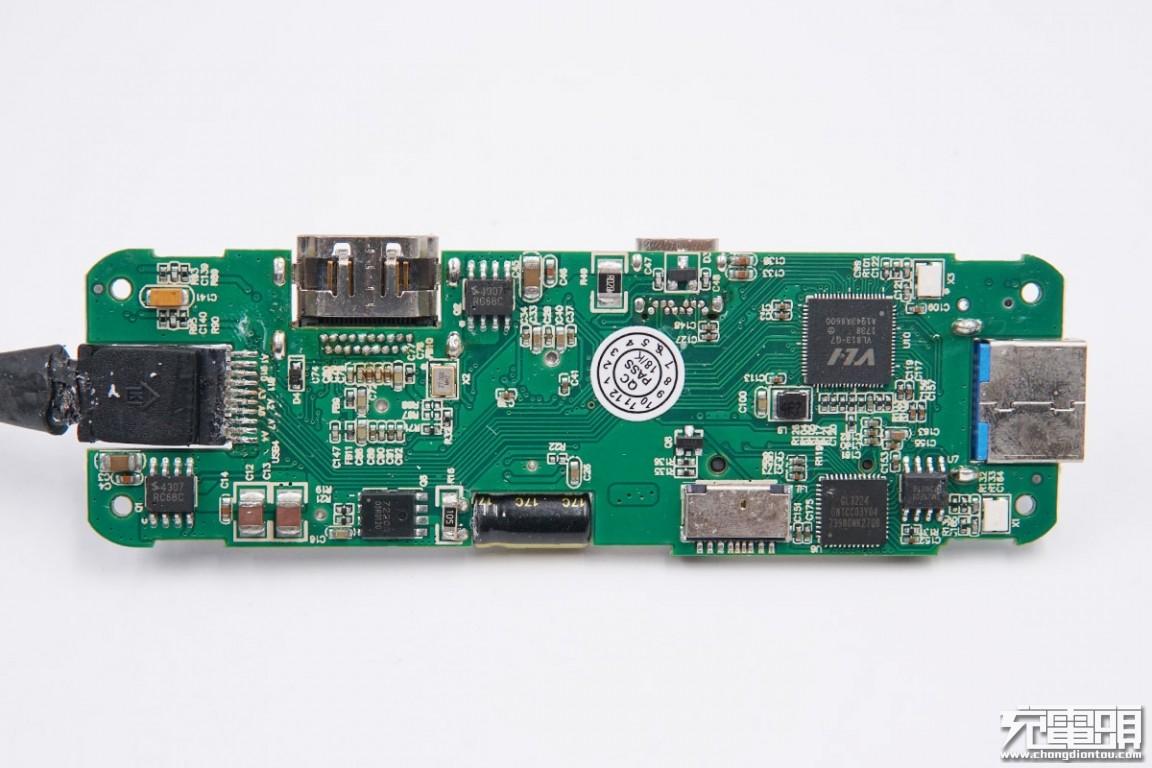

PCB板背面一览。

sinopower SM4307 PMOS管。

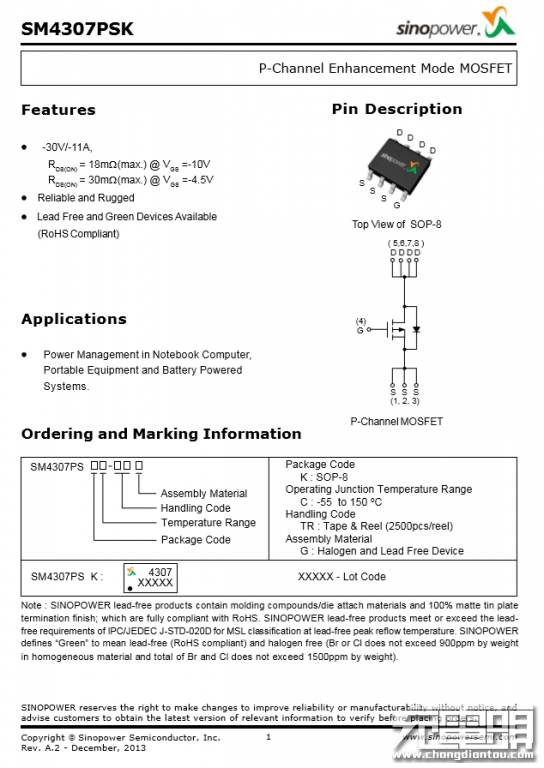

sinopower SM4307 详细资料。

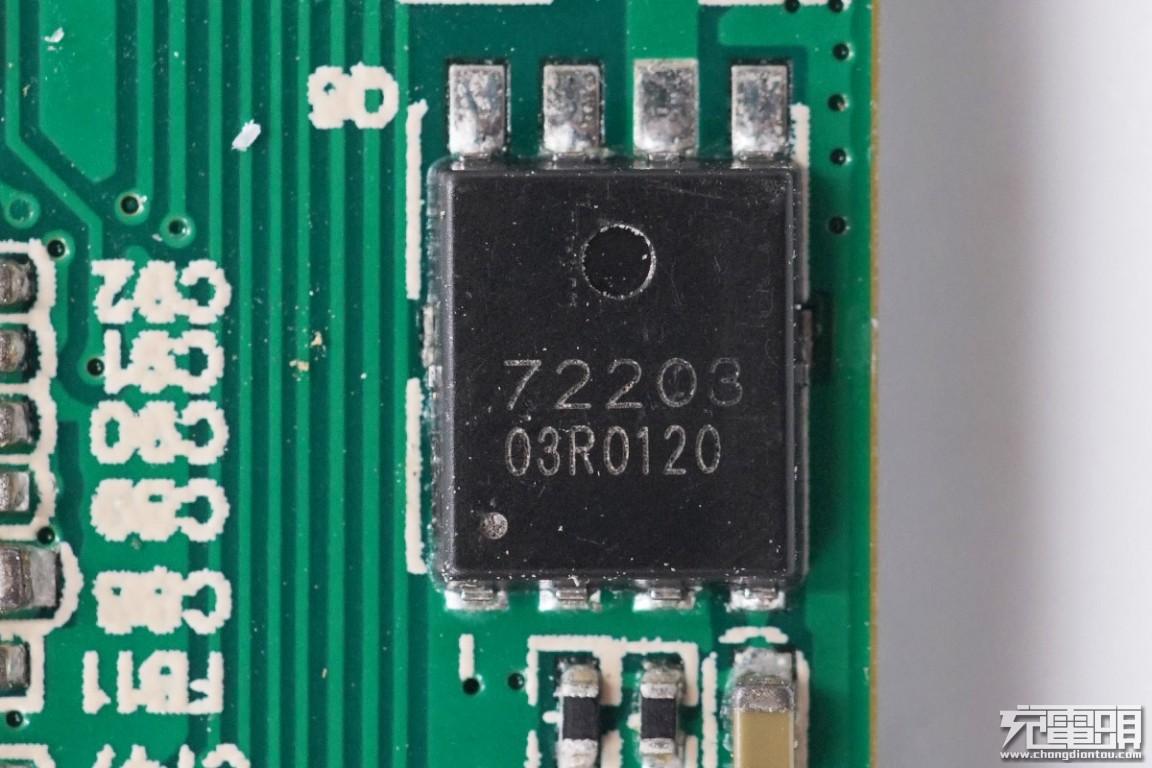

丝印72203。

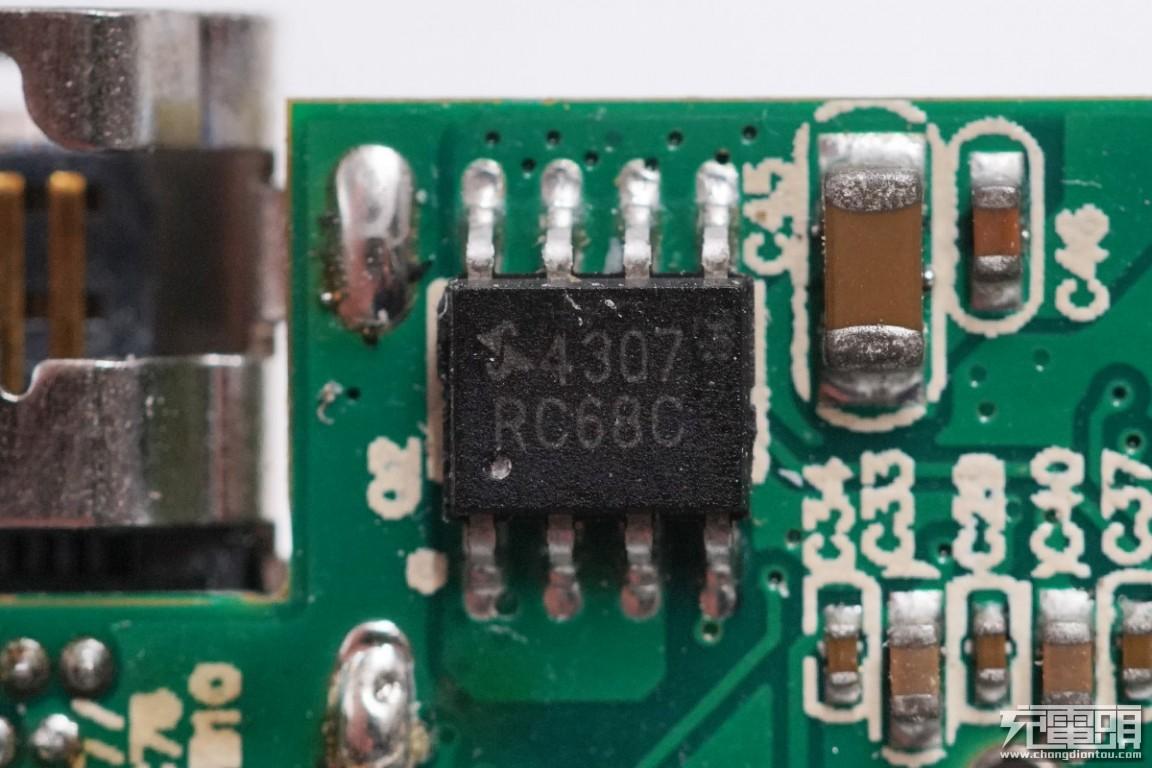

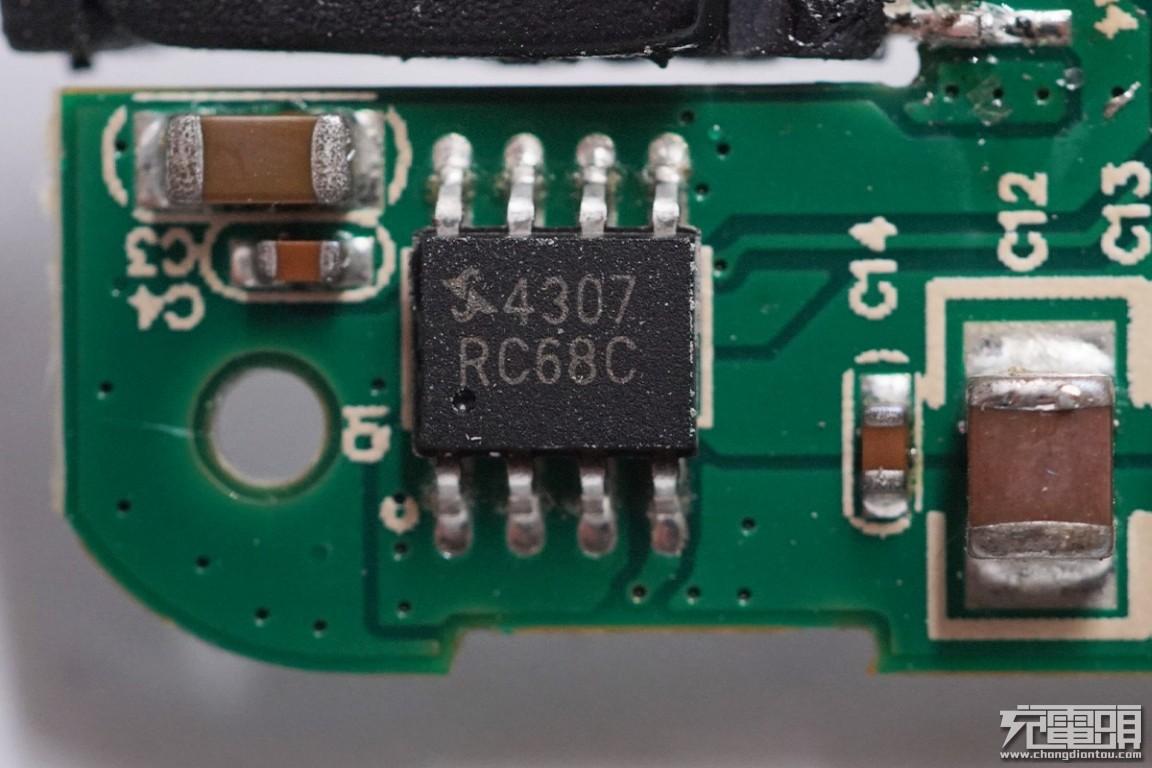

HDMI接口旁边也有一颗SM4307。

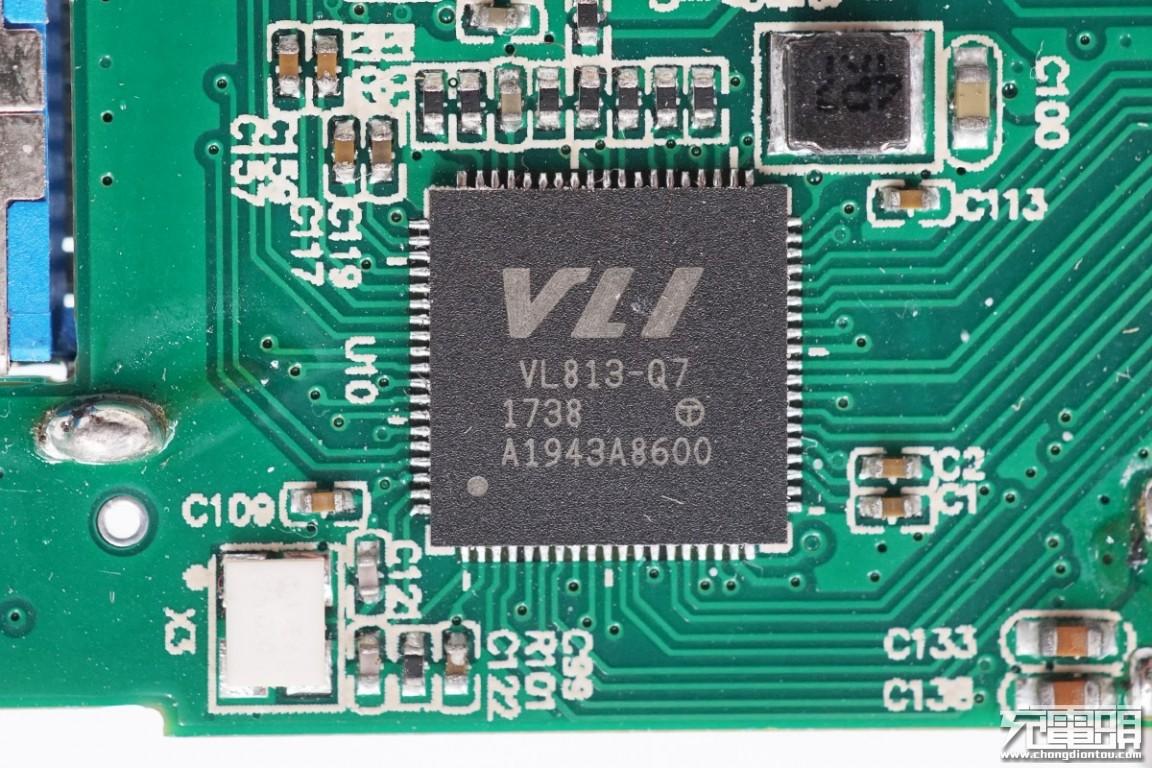

VIA威盛电子VL813-Q7，4口USB3.0集线器芯片。

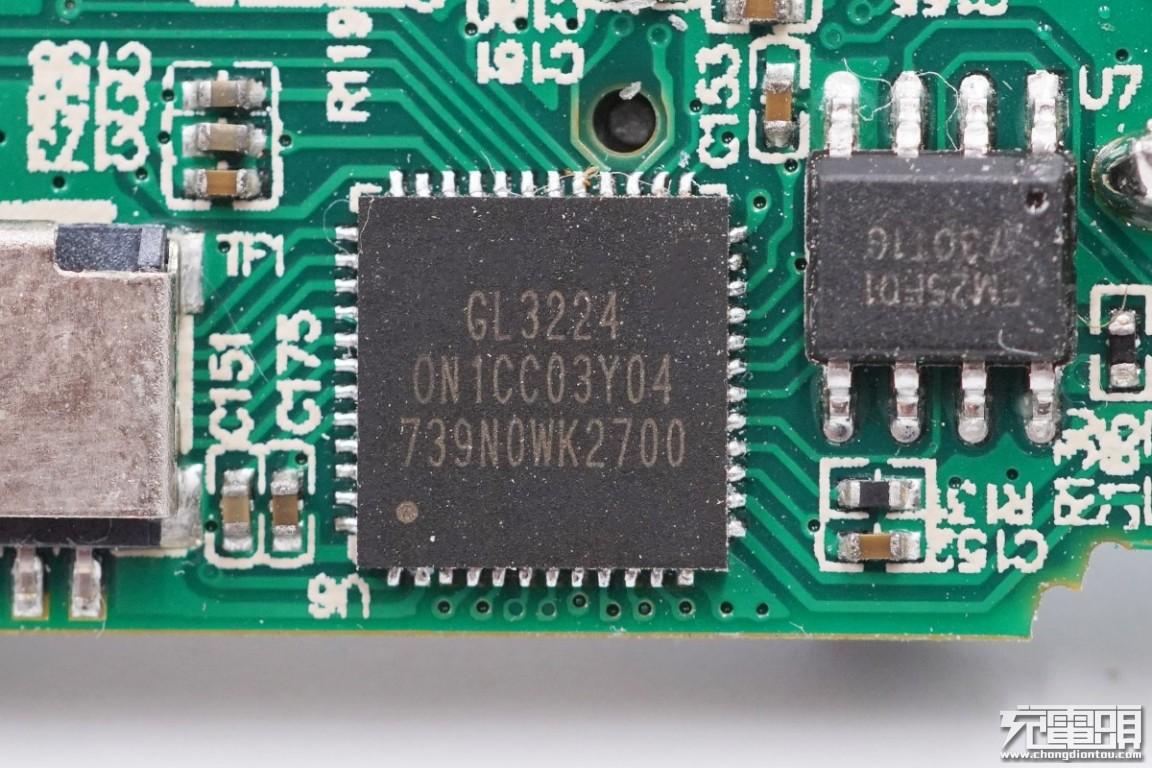

Genesys创惟GL3224，读卡器芯片，支持USB3.0，SD卡，TF卡，记忆棒的读写，还支持EMMC芯片。

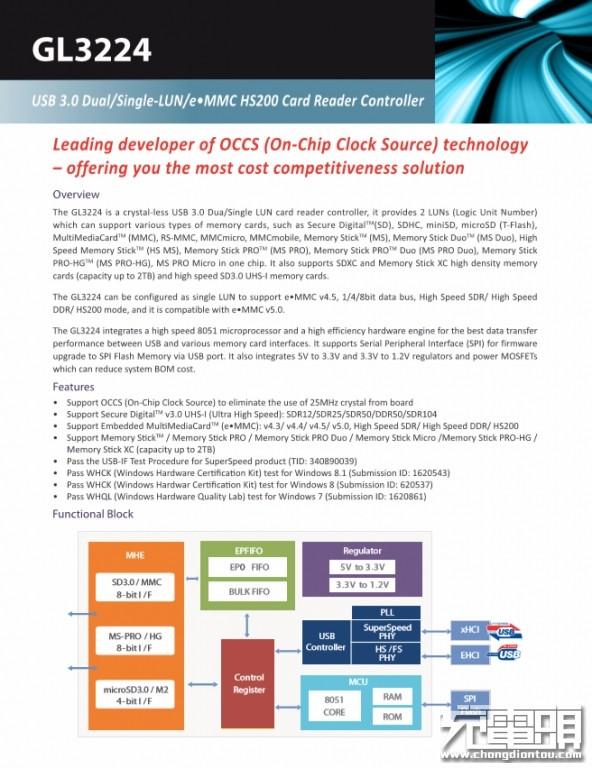

创惟GL3224规格资料。

非挥发存储器SPI NOR Flash，型号FM25F01，来自FM复旦微。

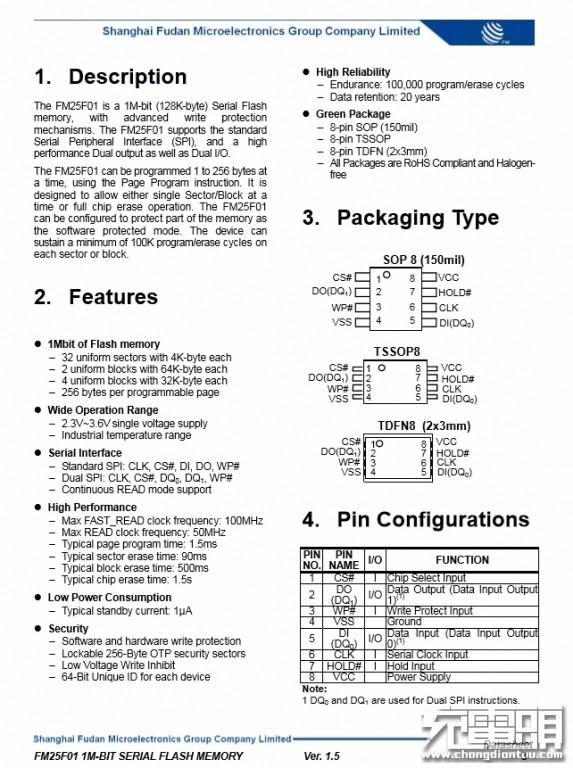

FM25F01详细资料。

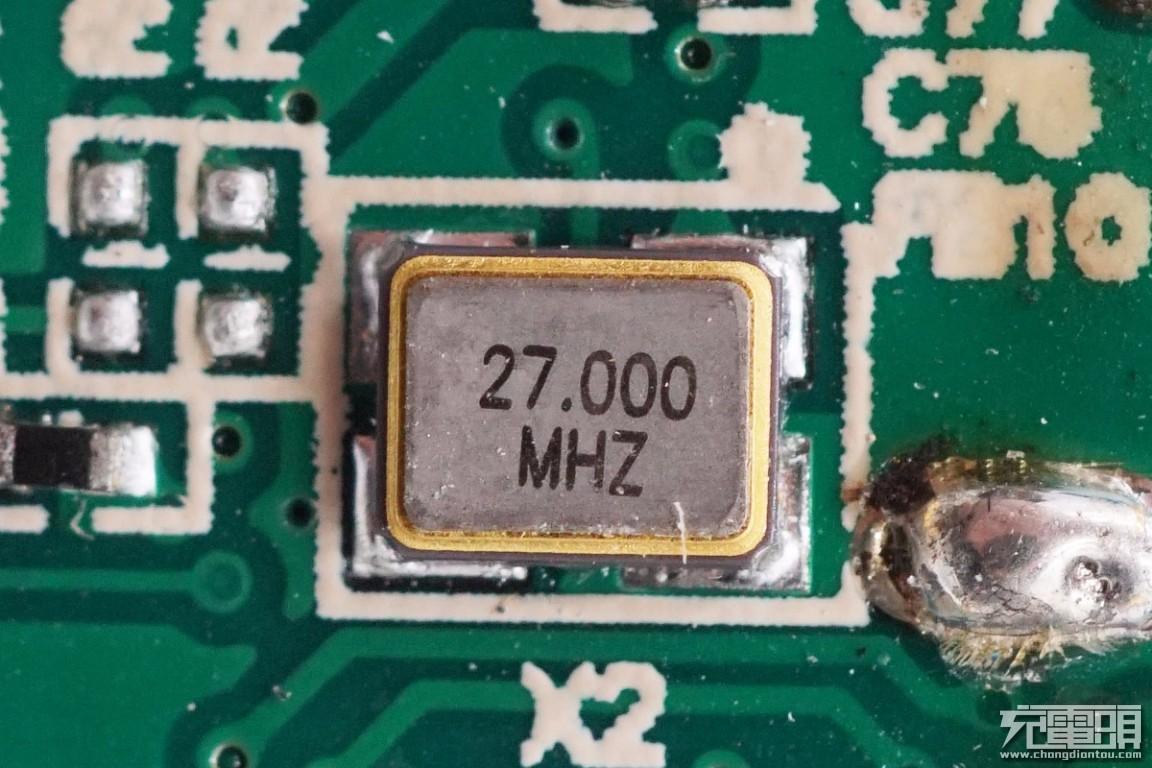

27MHz无源晶振，为HDMI接口转换芯片提供时钟。

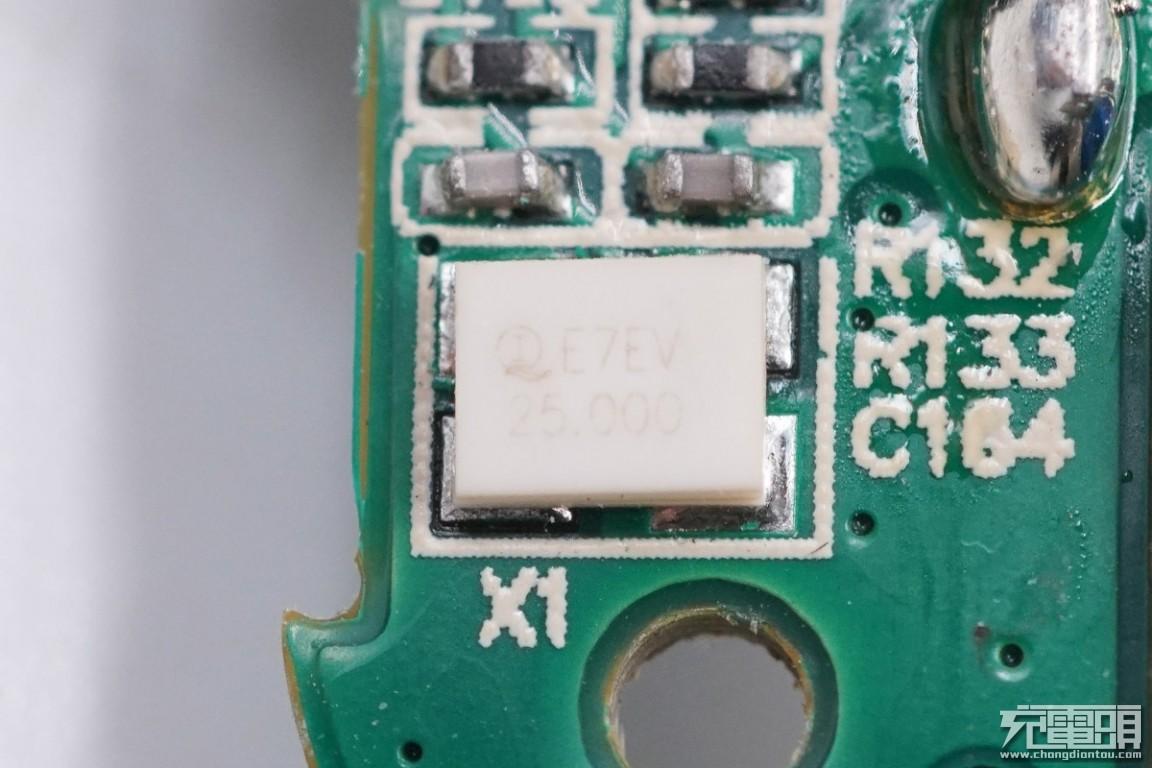

旁边一颗白色晶振，25.000MHz。

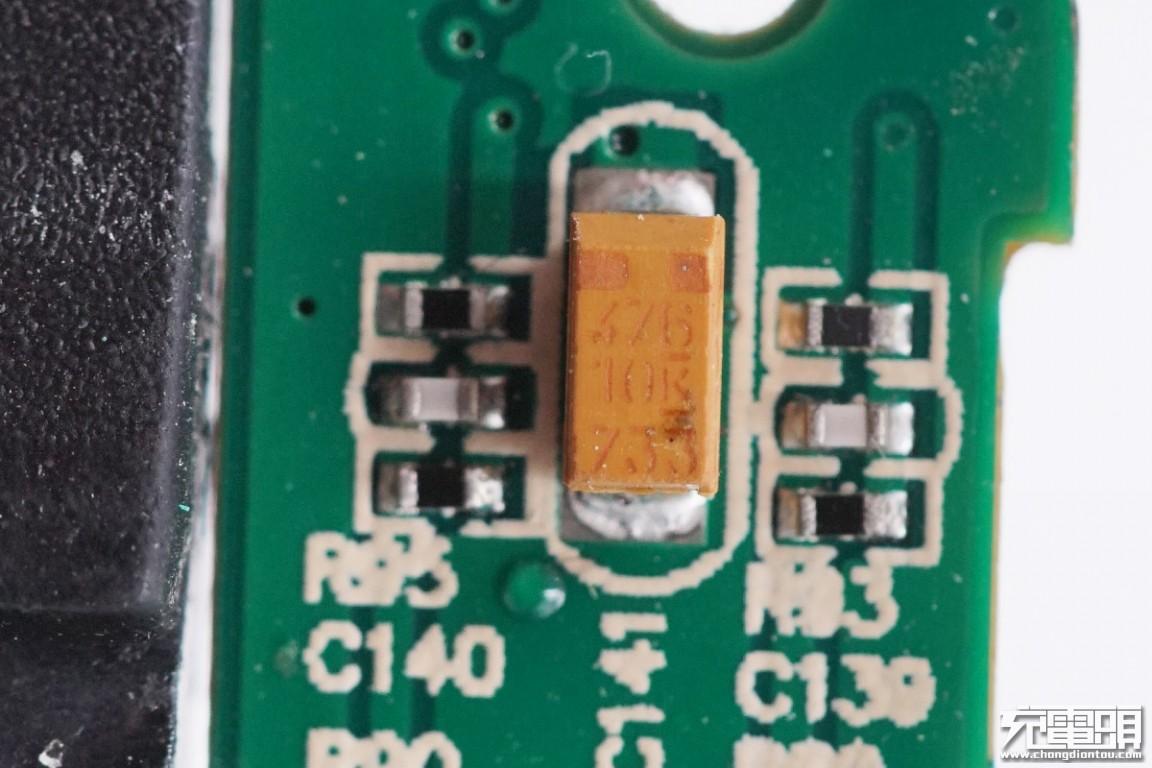

47μF 10V钽电容。

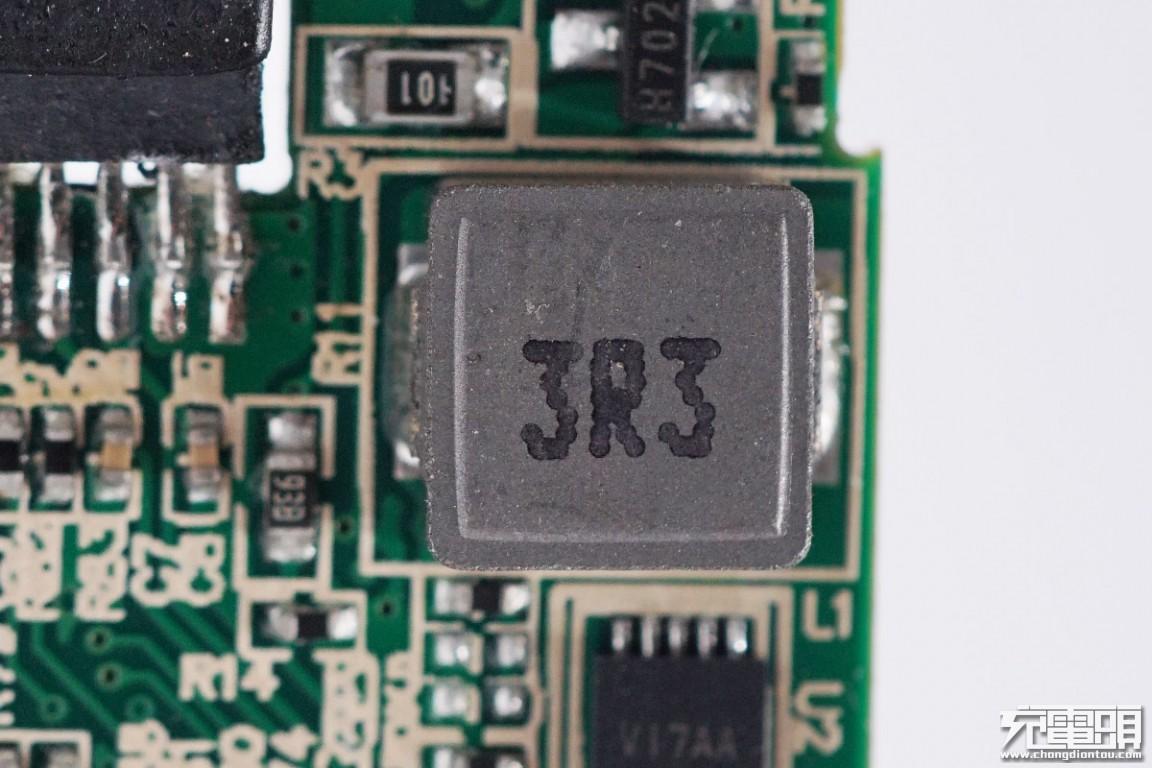

3R3合金电感特写。

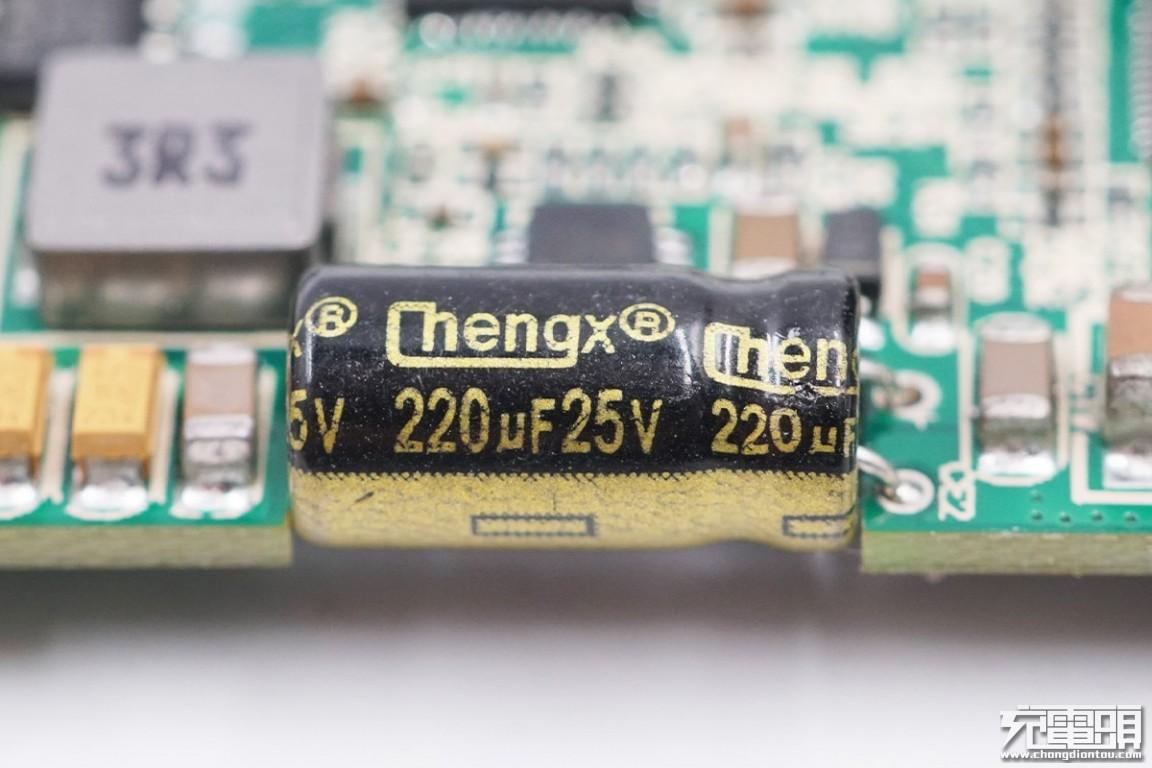

ChengX承兴电解电容25V 220μF，对应板子镂空放置。

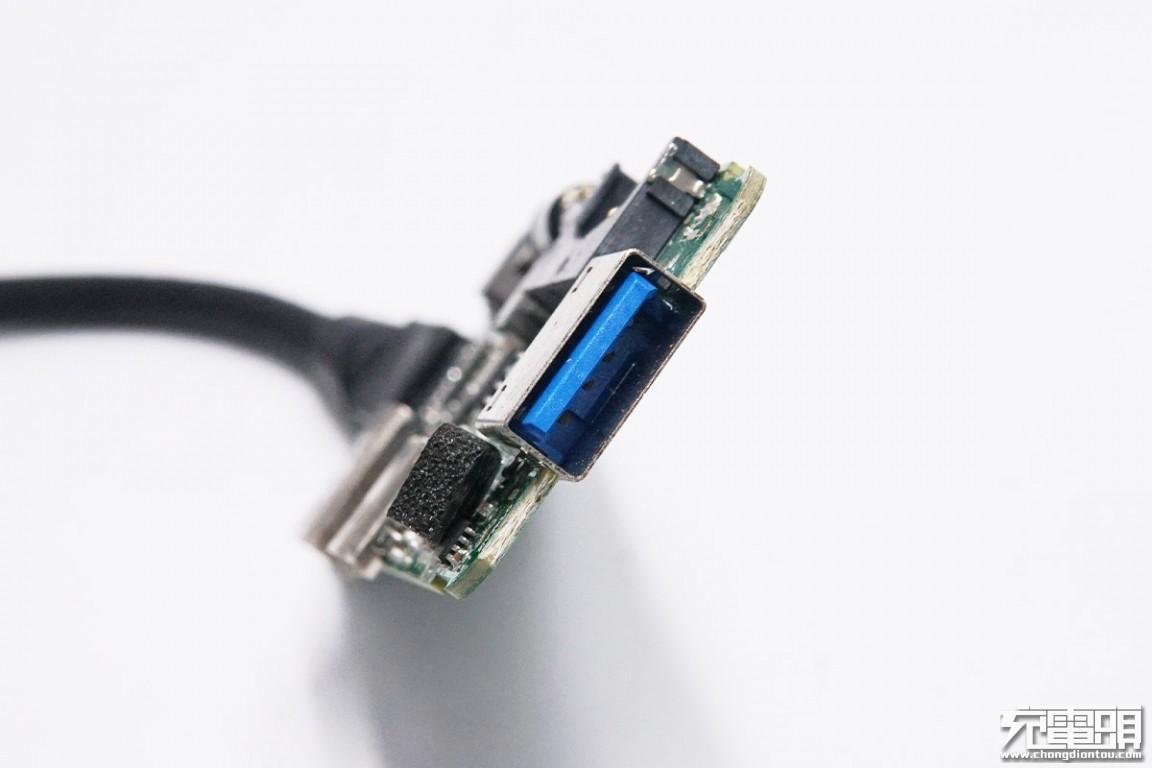

USB3.0接口特写，沉板过孔焊接。

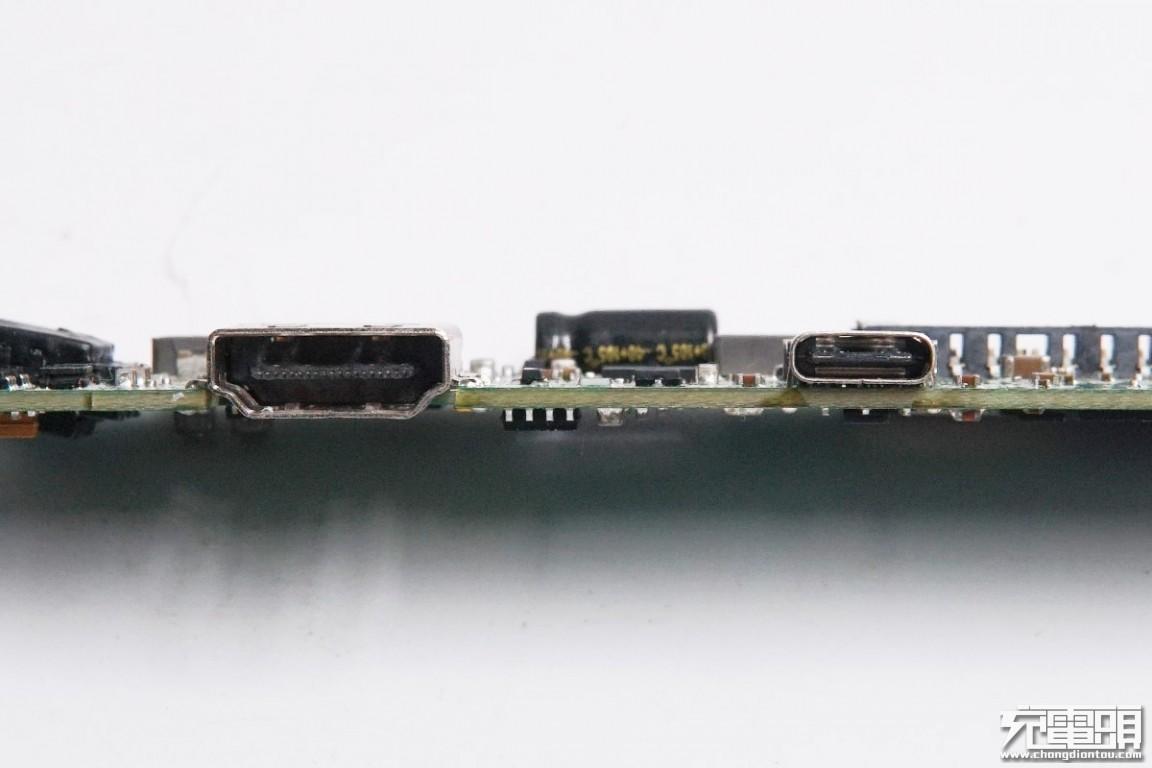

HDMI接口同样沉板过孔焊接。

SD插槽特写。

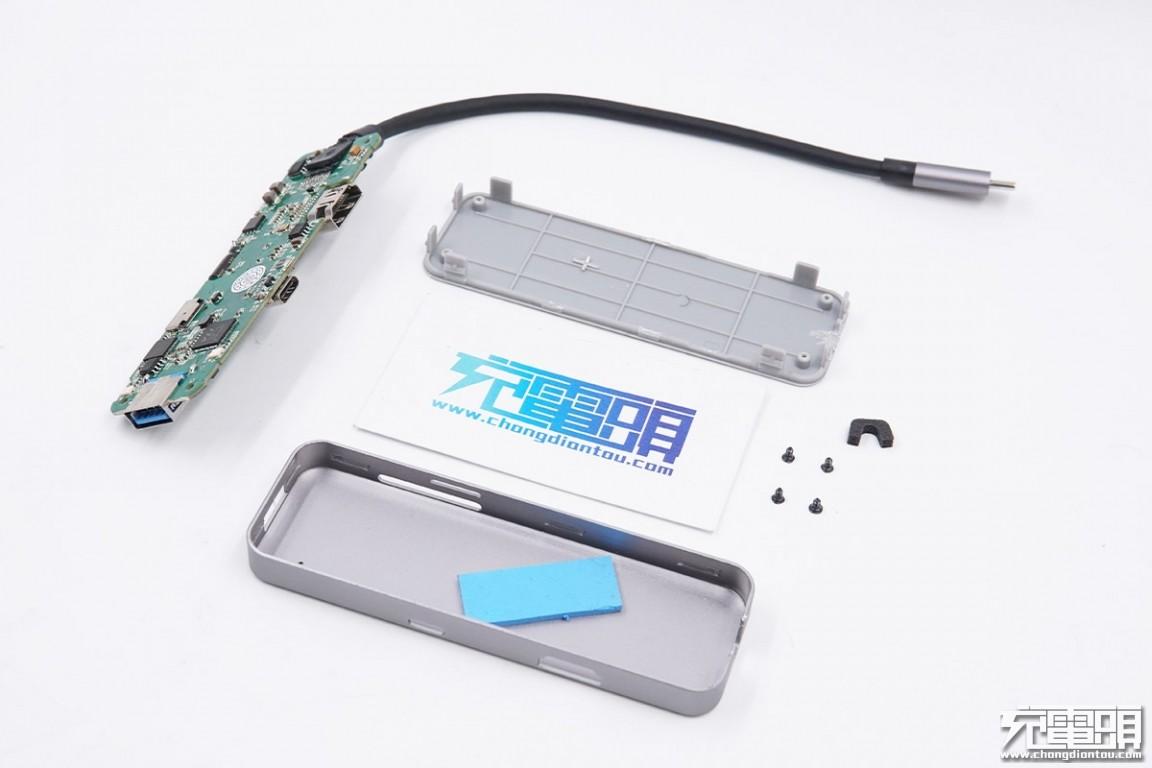

全部拆解完毕，来张全家福。

充电头网拆解总结

ACASIS阿卡西斯迷你集线器CM005底部采用塑料壳封装以降低产品重量方便携带，其余外壳采用铝合金打造，表面表面阳极氧化和喷砂处理，触感好且外观精致美观。产品集成了HDMI、USB3.0、雷电3和SD/Micro SD卡槽，日常充电和传输数据快人一步，享受飞一般的感觉。

充电头网通过拆解发现，内部使用了谱瑞PS176HDM、创惟GL3224、威盛VL813和VL102、普冉P25Q40H、致新科技G547E等多款芯片，用料扎实。主要发热芯片上还贴有导热垫帮助导热，所有接口均沉板过孔焊接，降低产品厚度并增强牢固性，USB-C线缆比普通数据线更加粗壮。产品整体做工好，经久耐用。
