自己动手，丰衣足食：坏固态拆储存颗粒制作高速U盘

本内容来源于@什么值得买APP，观点仅代表作者本人 ｜作者：尘埃落第

到朋友公司喝茶吹水顺便维护一下网络，过程中发现一台电脑的固态硬盘坏了，早已过保修，情况为不认盘，我还没开口，老板就直接送我了，哈哈哈哈。

对于这些电子垃圾我是很乐意折腾的。外壳不展示了，直接开盖看看内部。看看有没有惊喜。

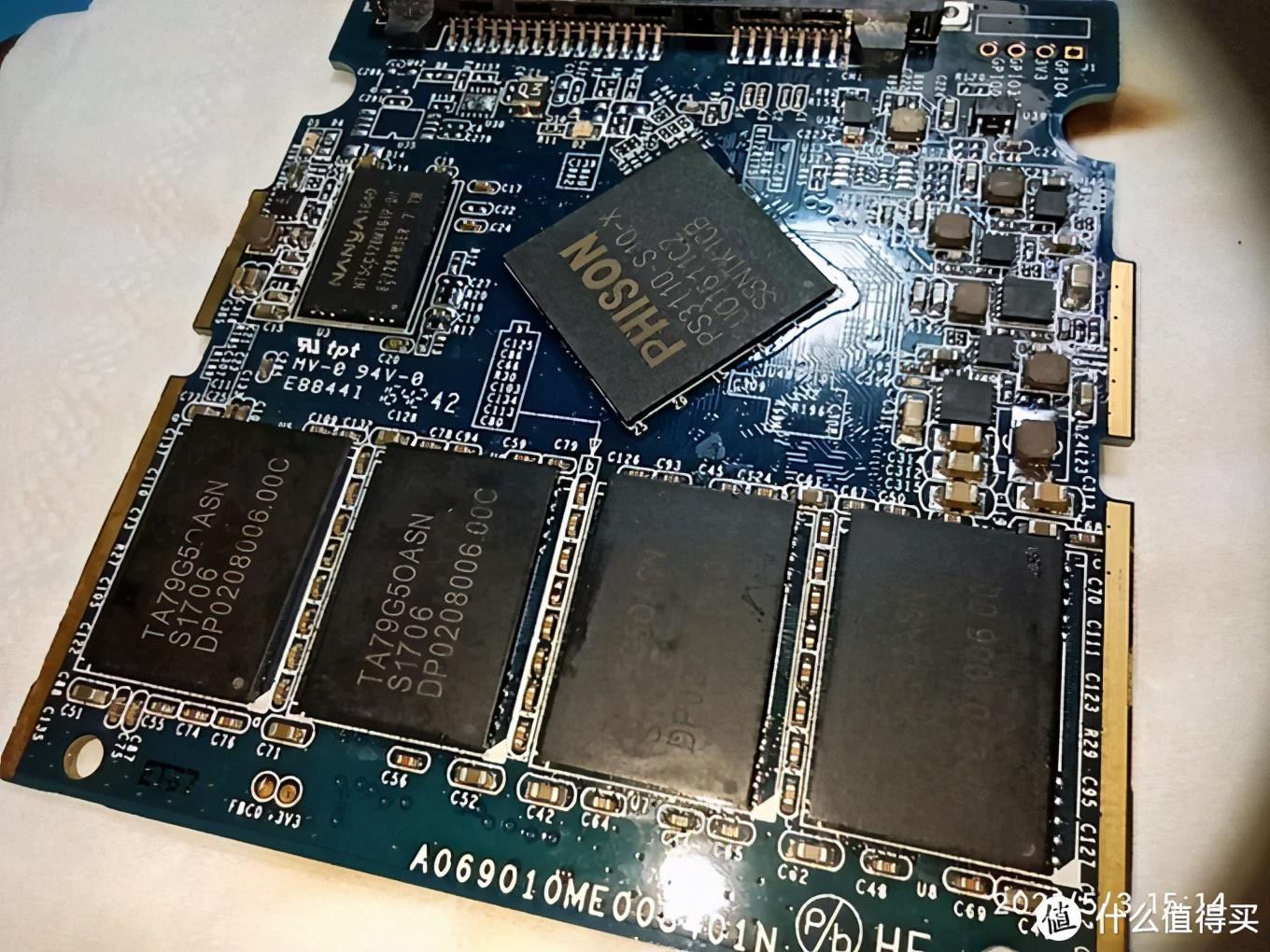

剥去外壳后看到主控芯片和储存颗粒信息

嗯。。。主控芯片3110，上网查查有没有教程，没查到。

好吧（ba第一声），看看储存颗粒是什么，上flashinfo查颗粒上的信息，结果没查到。

空白一片

那就只能拆下来上测试架看看有什么u盘主控合适了。开工，拆颗粒。

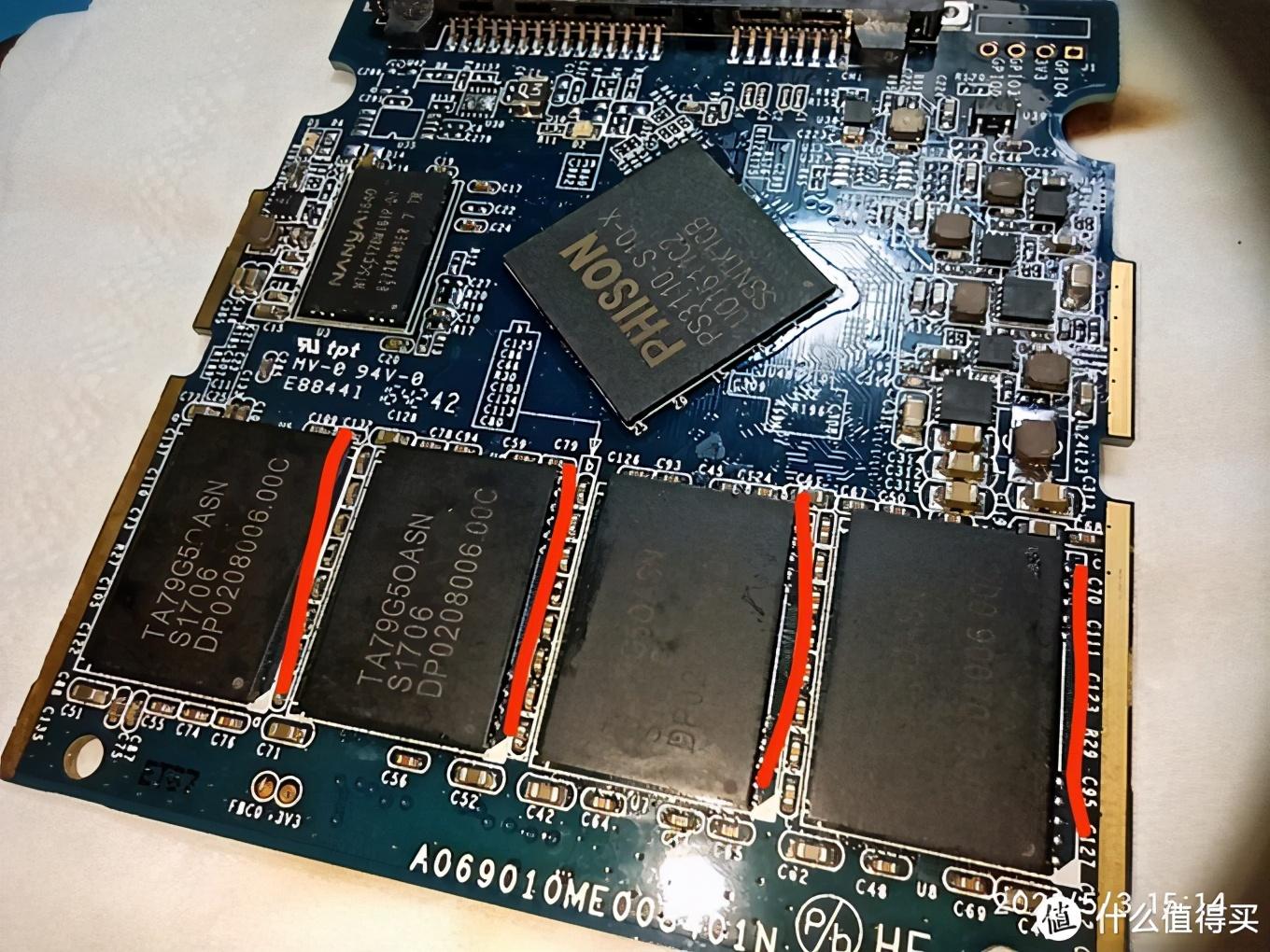

红线处上一点焊油

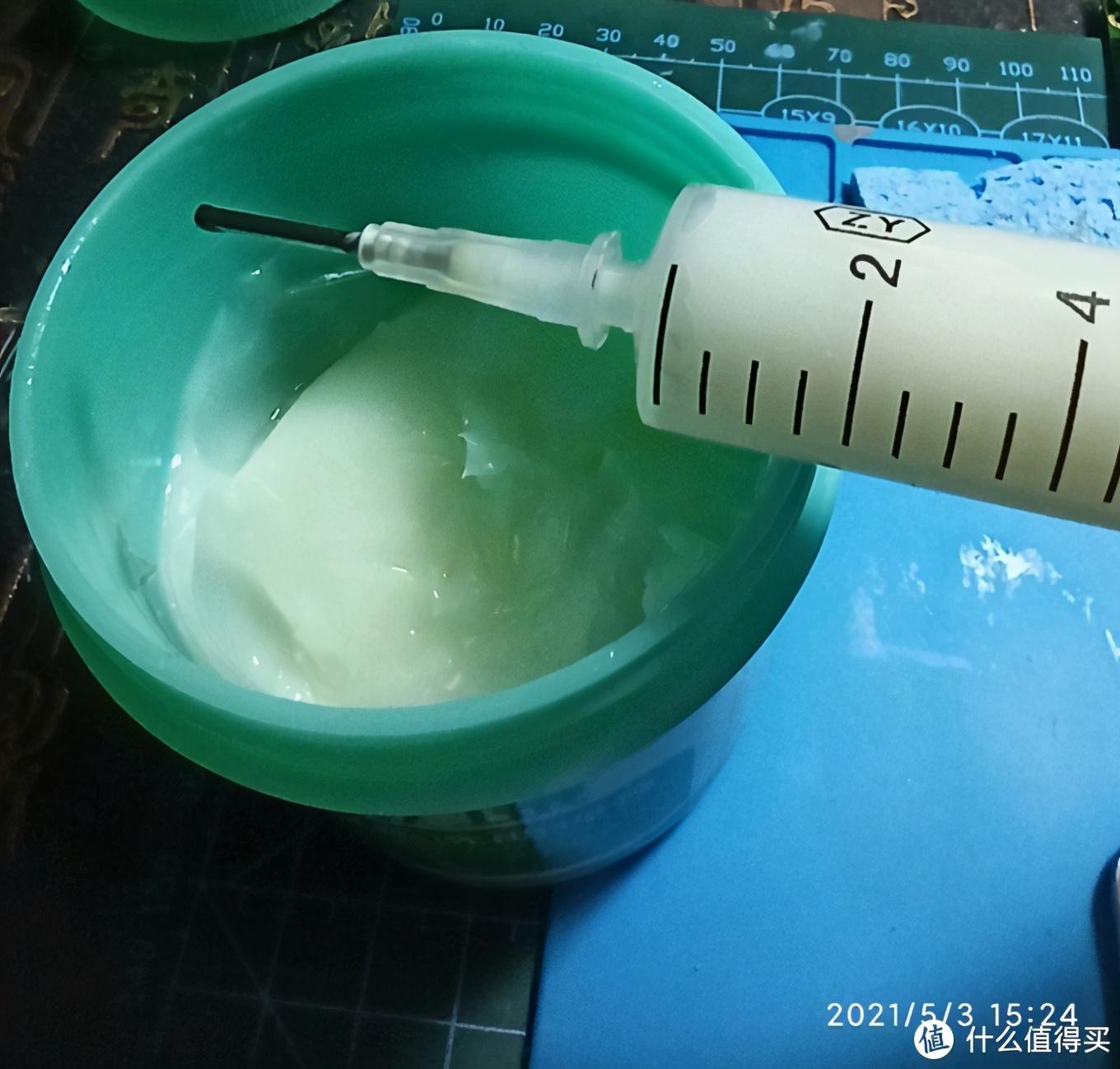

这就是焊油

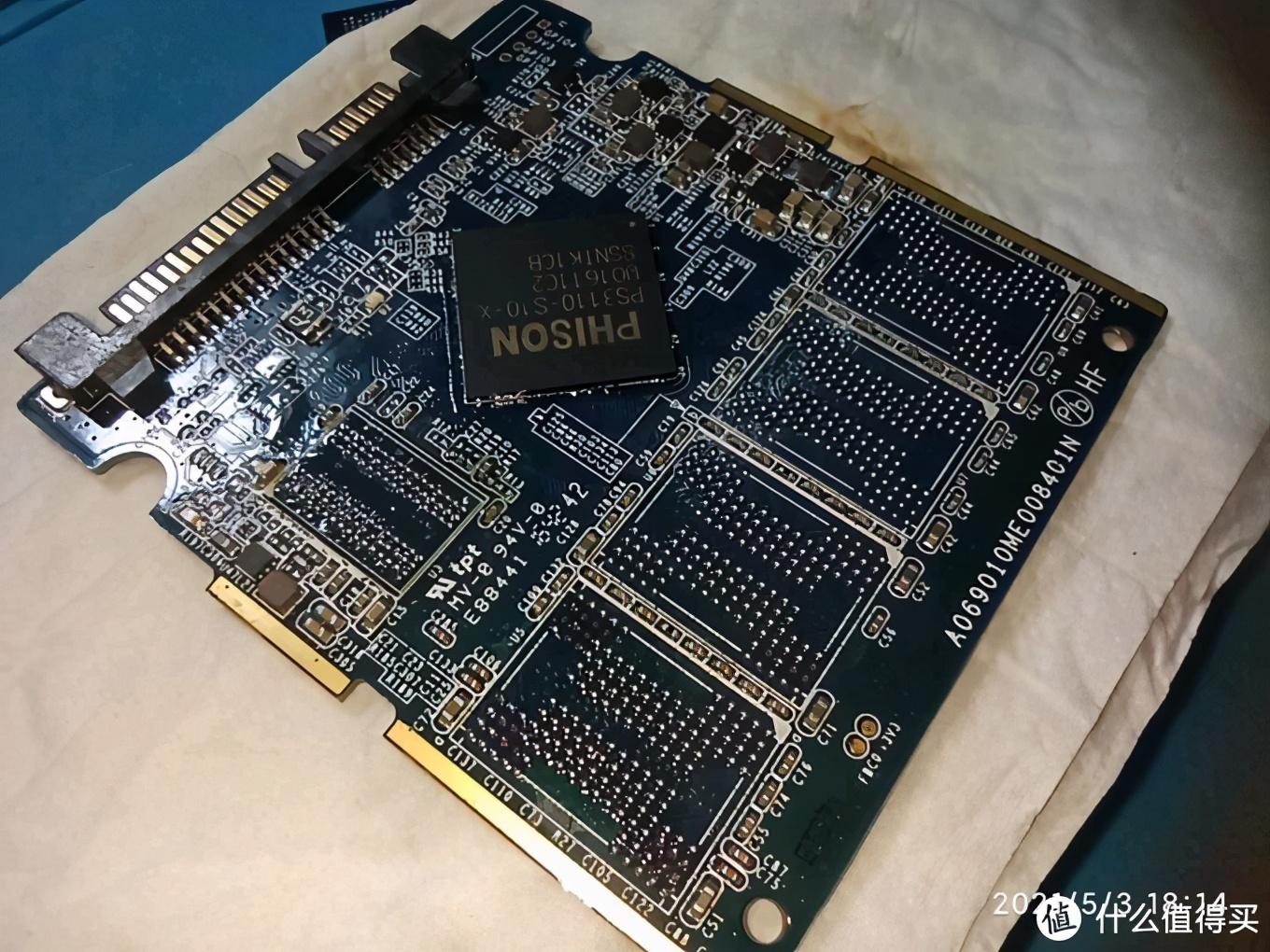

吹的图片忘记拍了，这是拆了缓存和储存颗粒后的板子

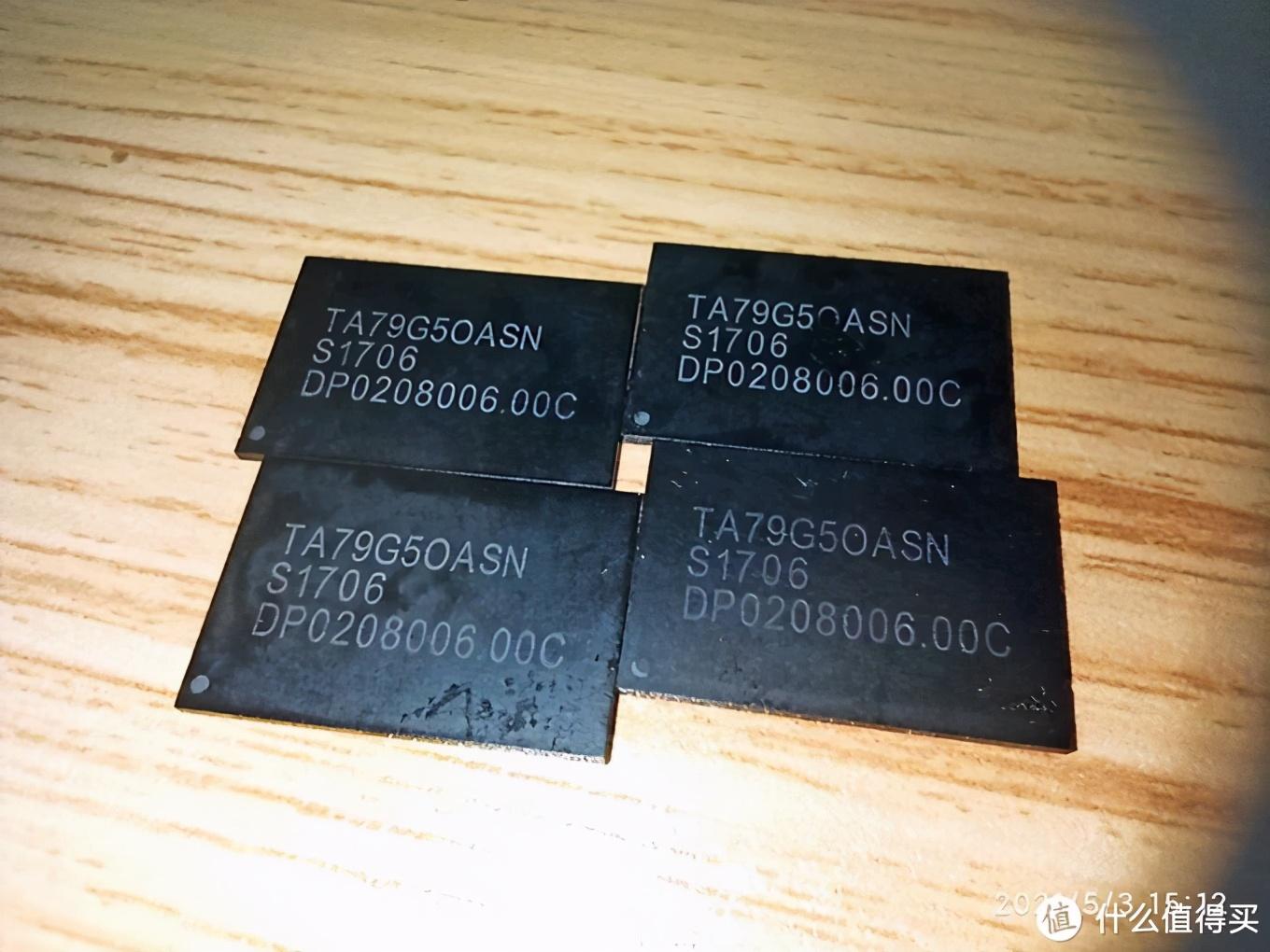

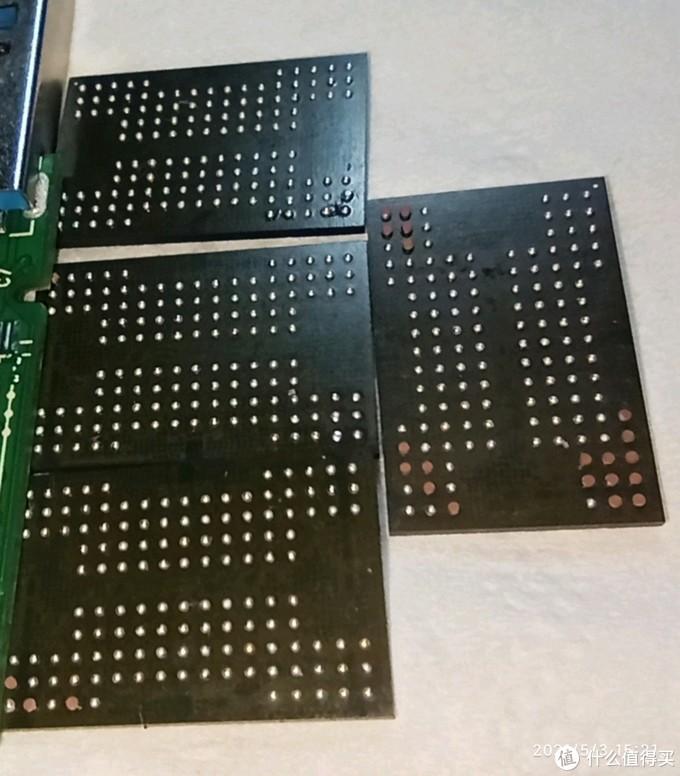

四颗储存颗粒到手

看背面是132脚的，撸平准备上测试架

上测试架看看是否能识别颗粒信息，可以识别的就是支持这种主控芯片。我的测试架有3281和903两种。

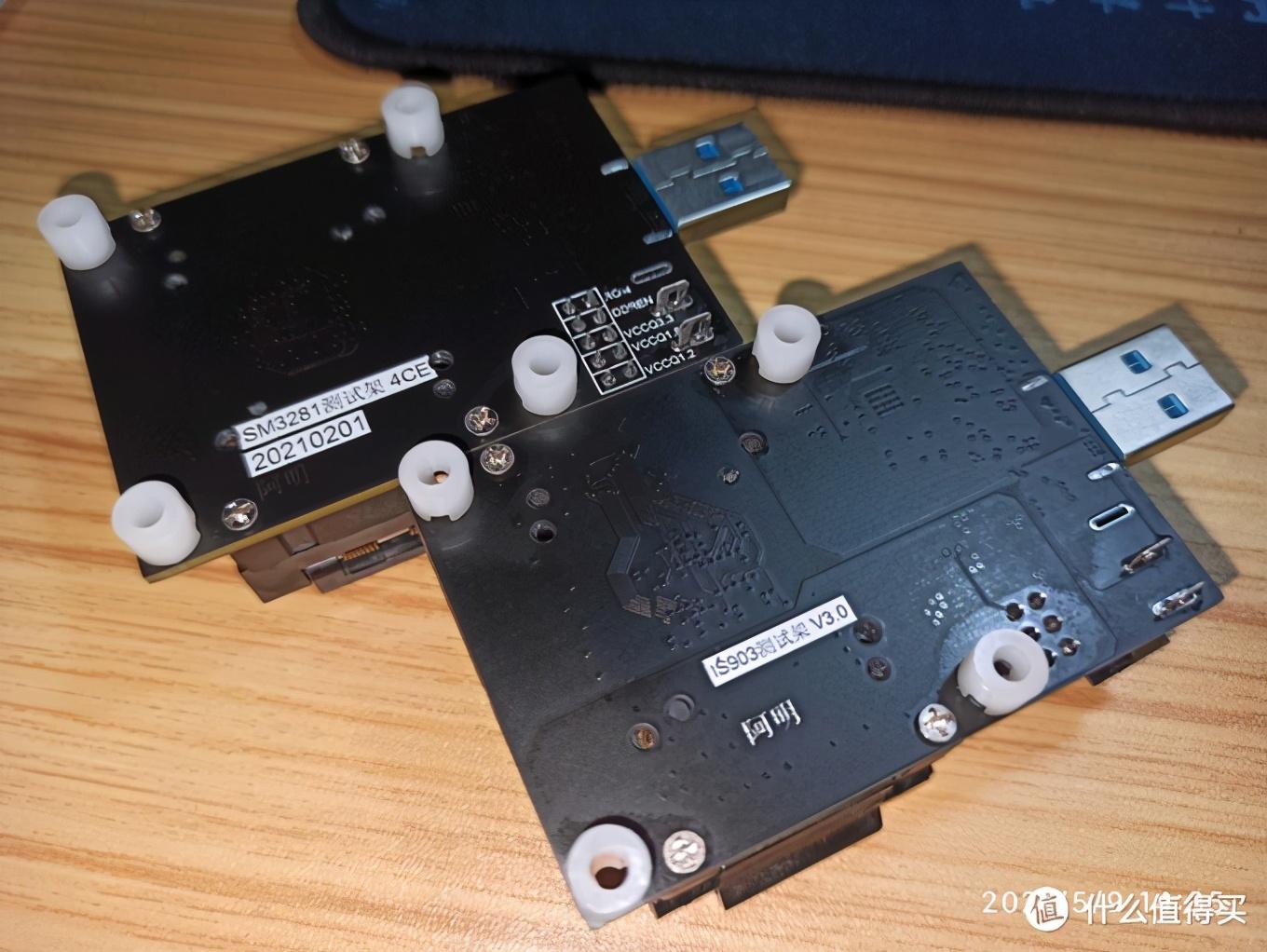

3281和903测试架

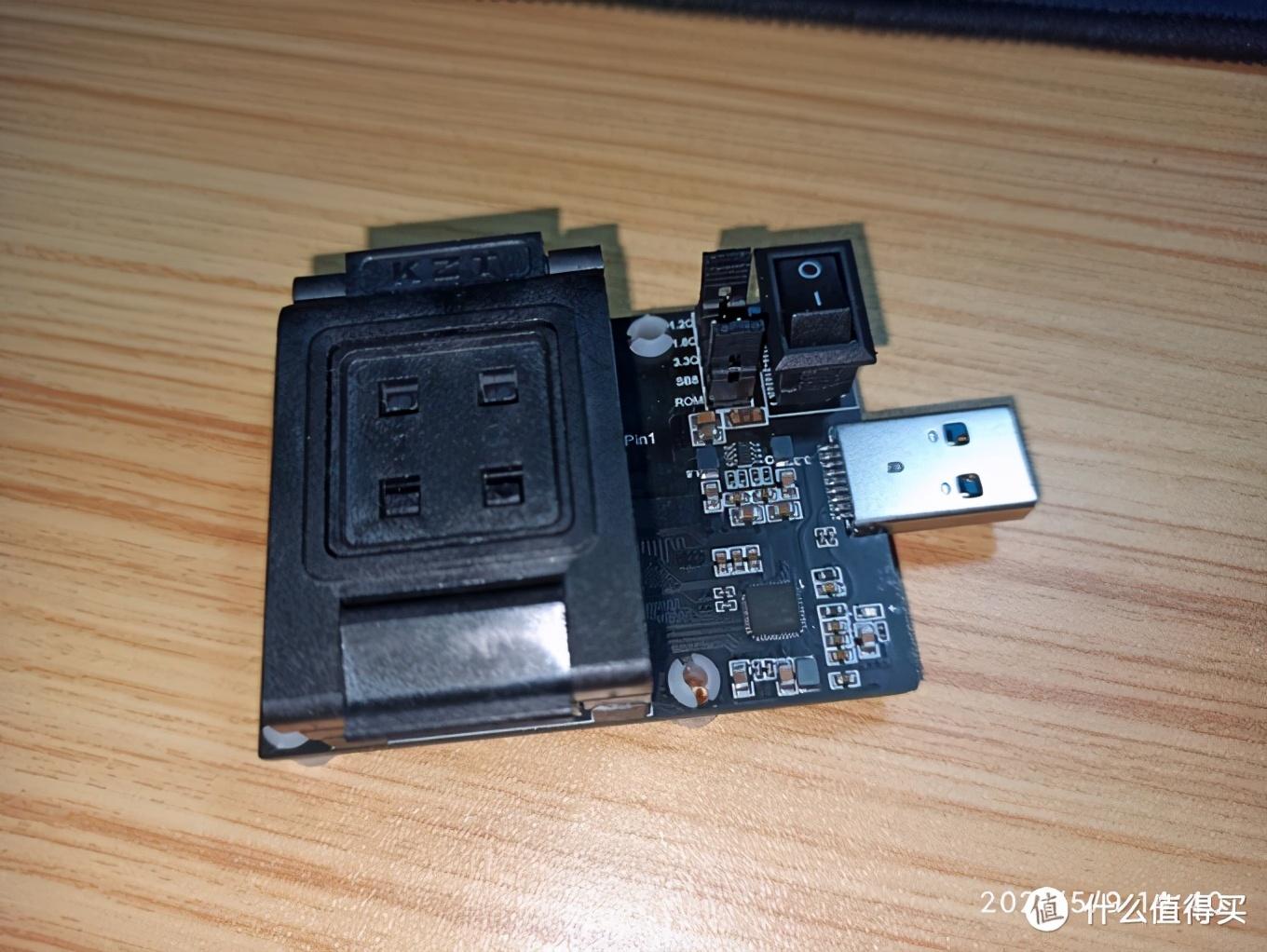

测试架正面

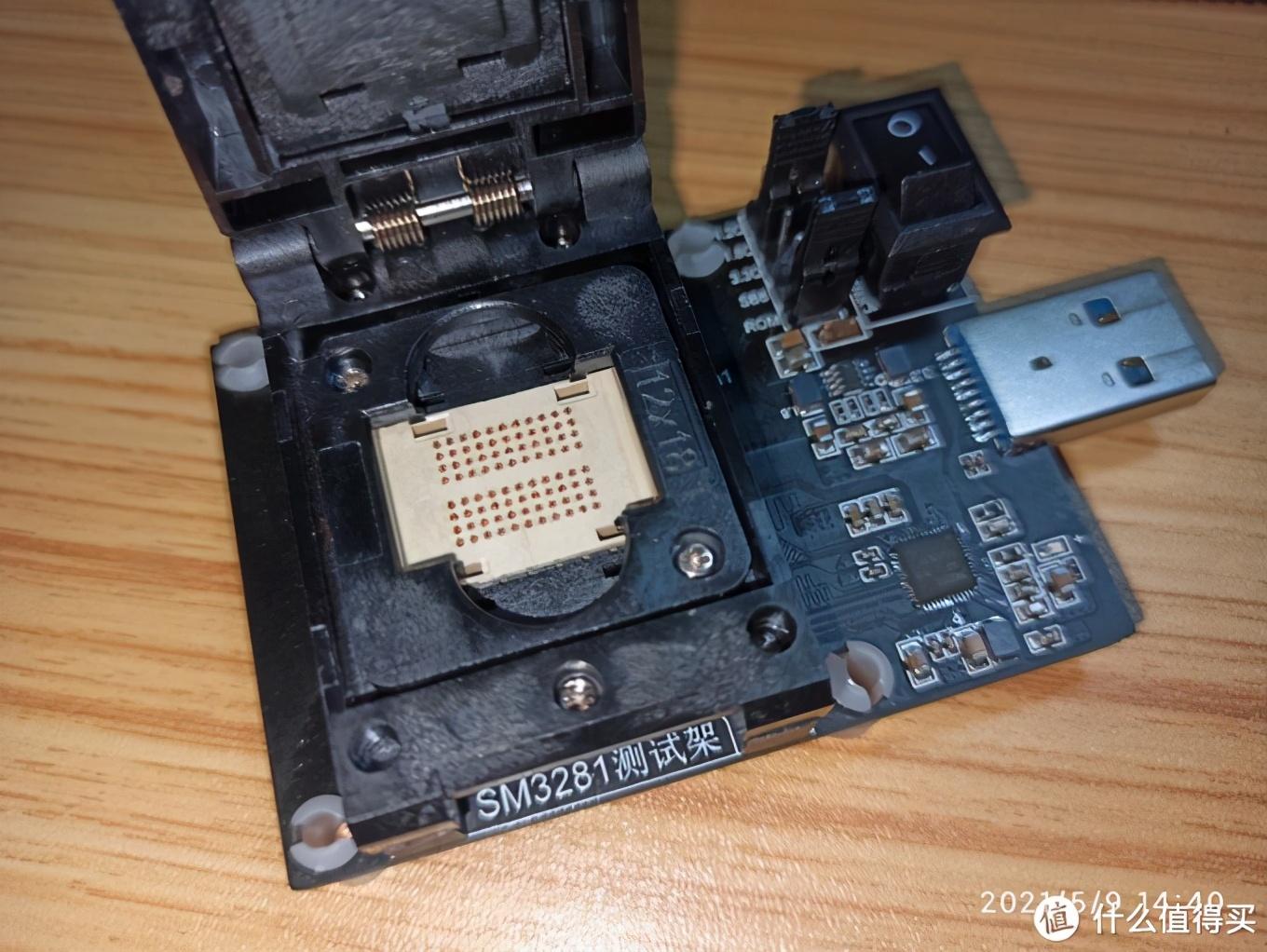

打开舱盖等待颗粒进入，右上角有开关和电压设置，先选1.8v电压和rom模式。

下面就看图说话吧。

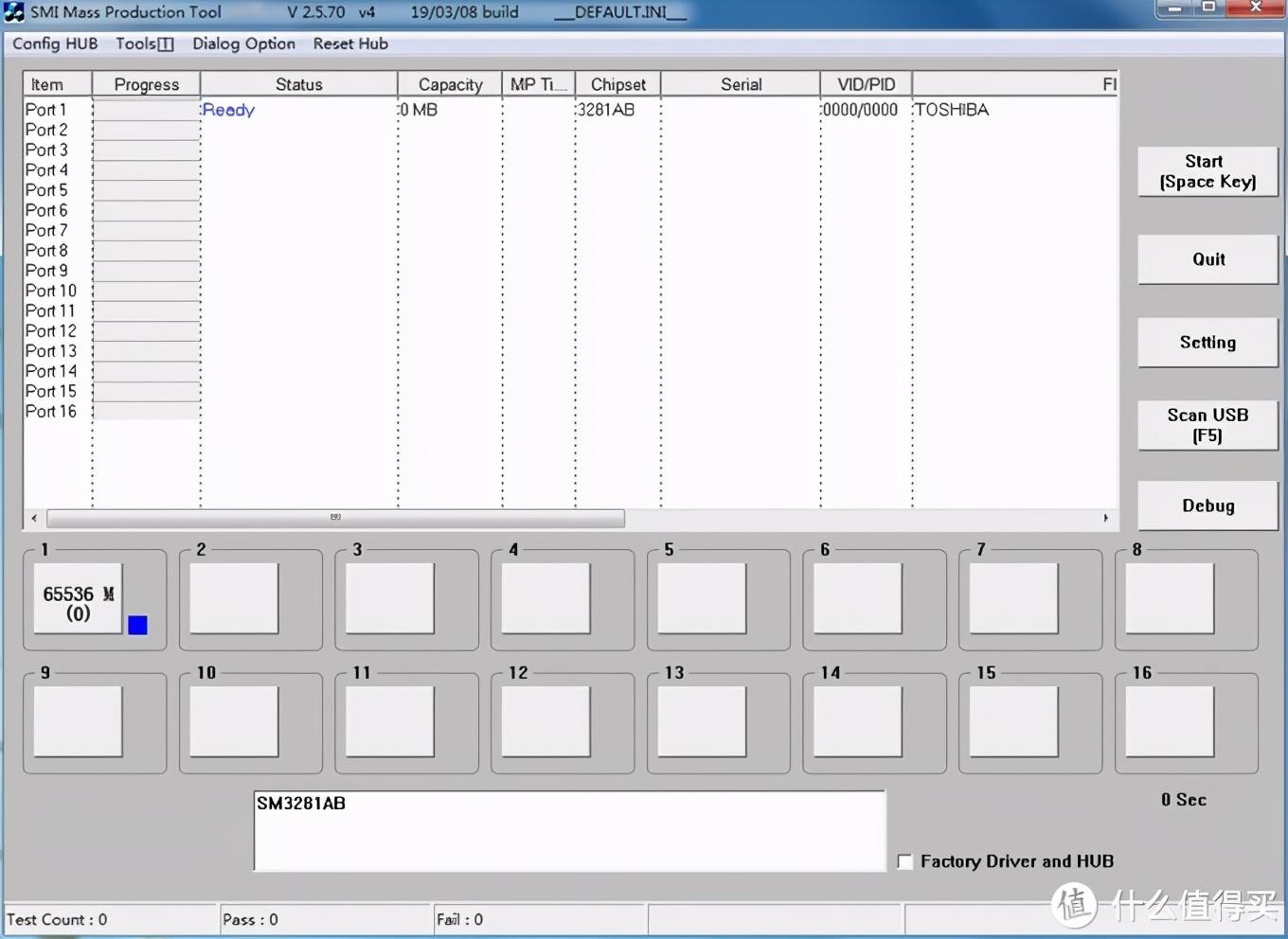

打开3281开卡工具可以认出颗粒，东芝的64G

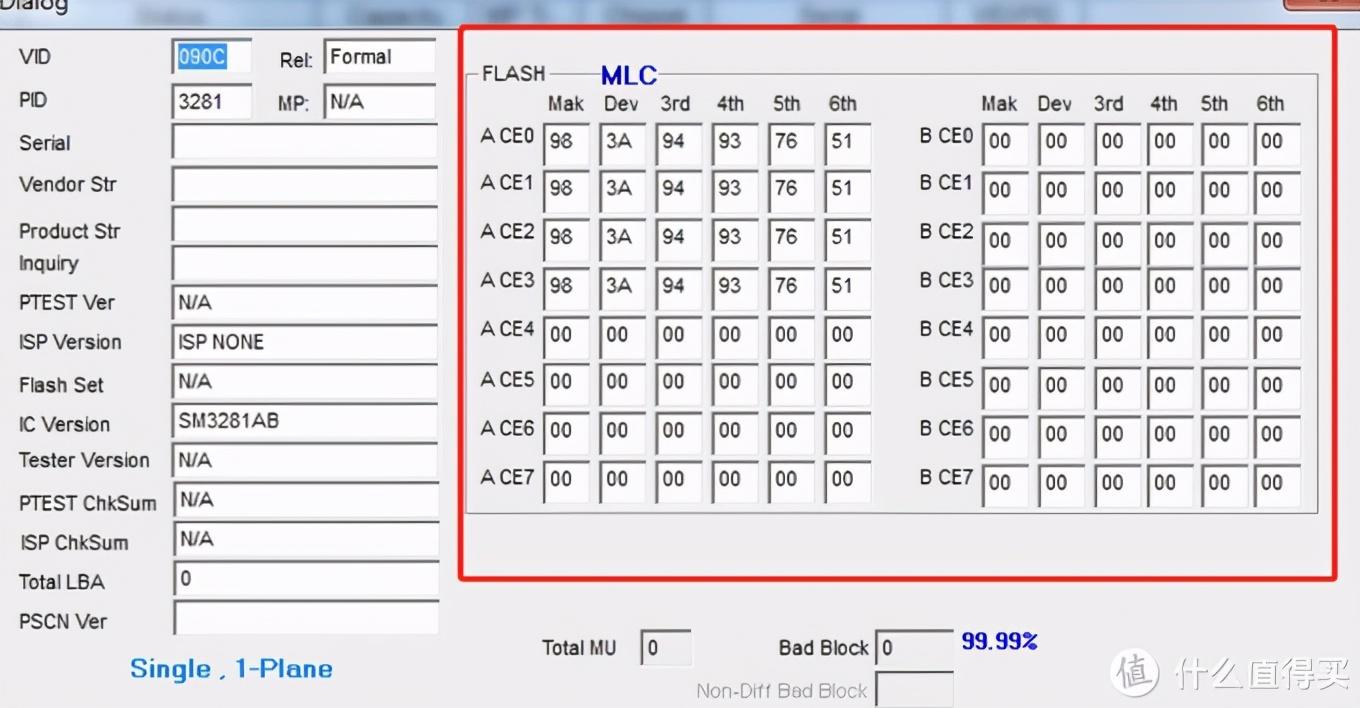

认出颗粒信息，得知ID是983a94937651

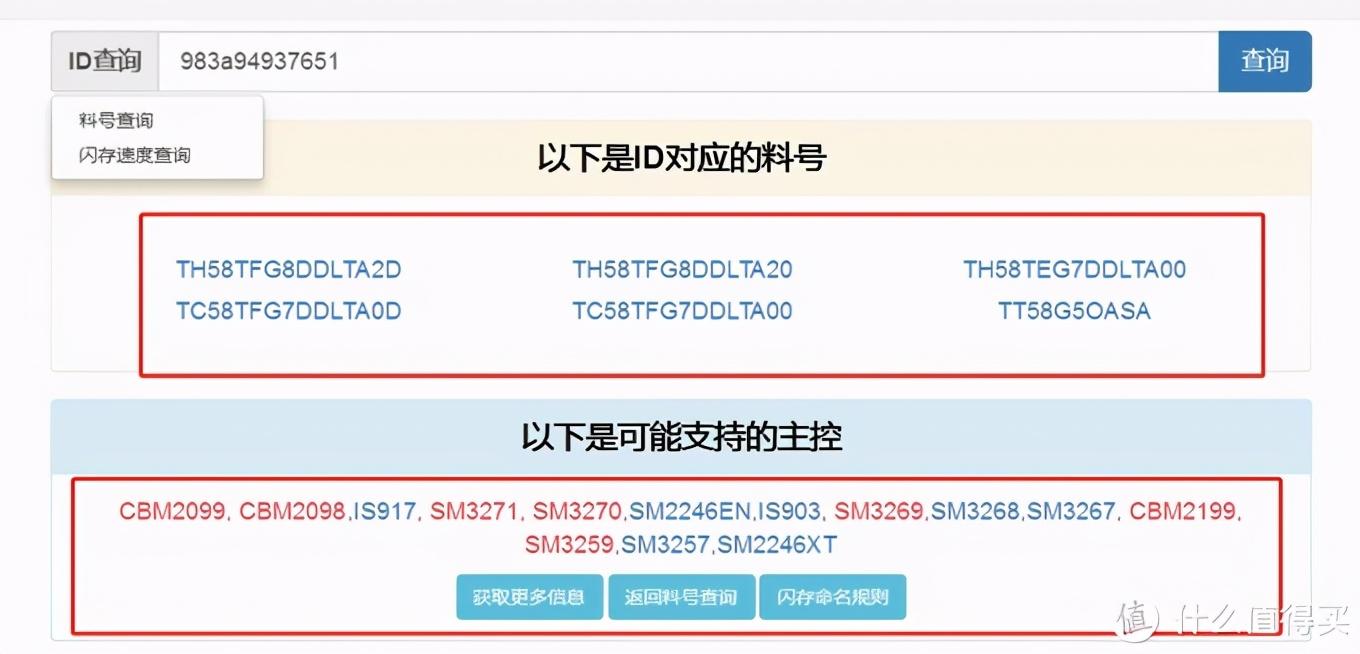

通过ID查询，这可颗粒是东芝产，并且支持一众主控

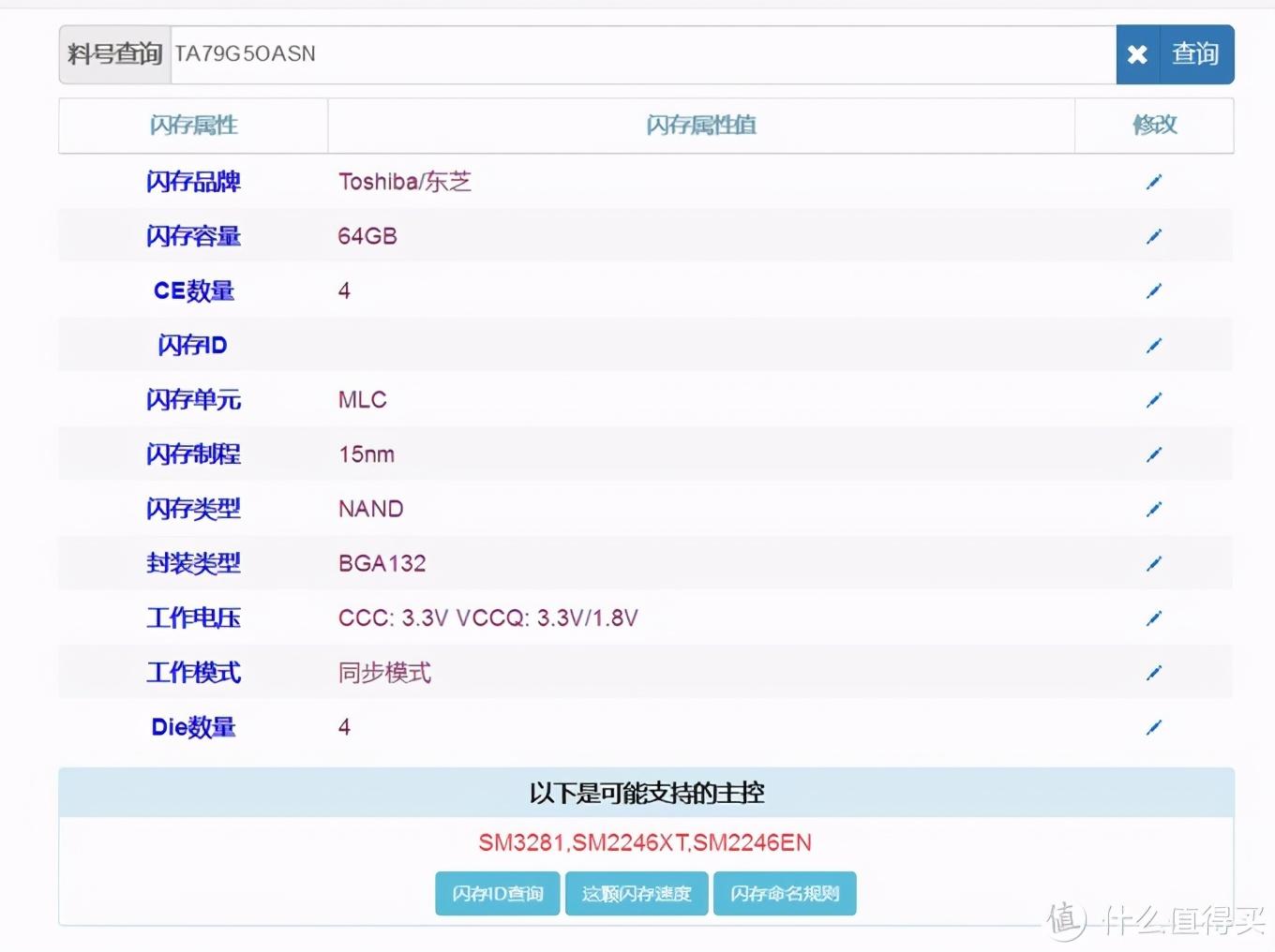

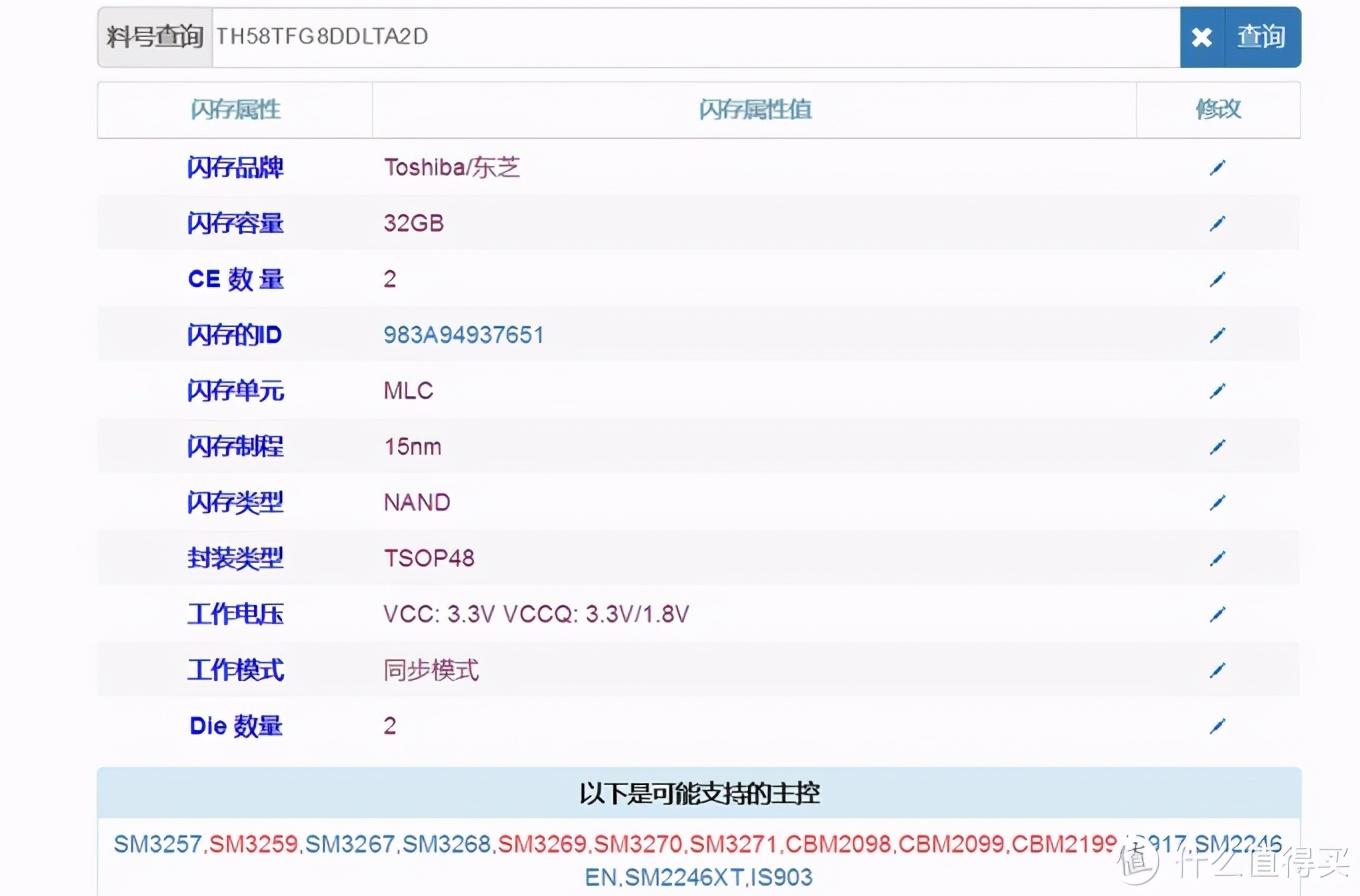

点击相同ID查看颗粒信息，得知是MLC、电压1.8或3.3、15纳米制程

这里跳过通过id增加开卡软件里的颗粒资料，下次单独开一篇教学。

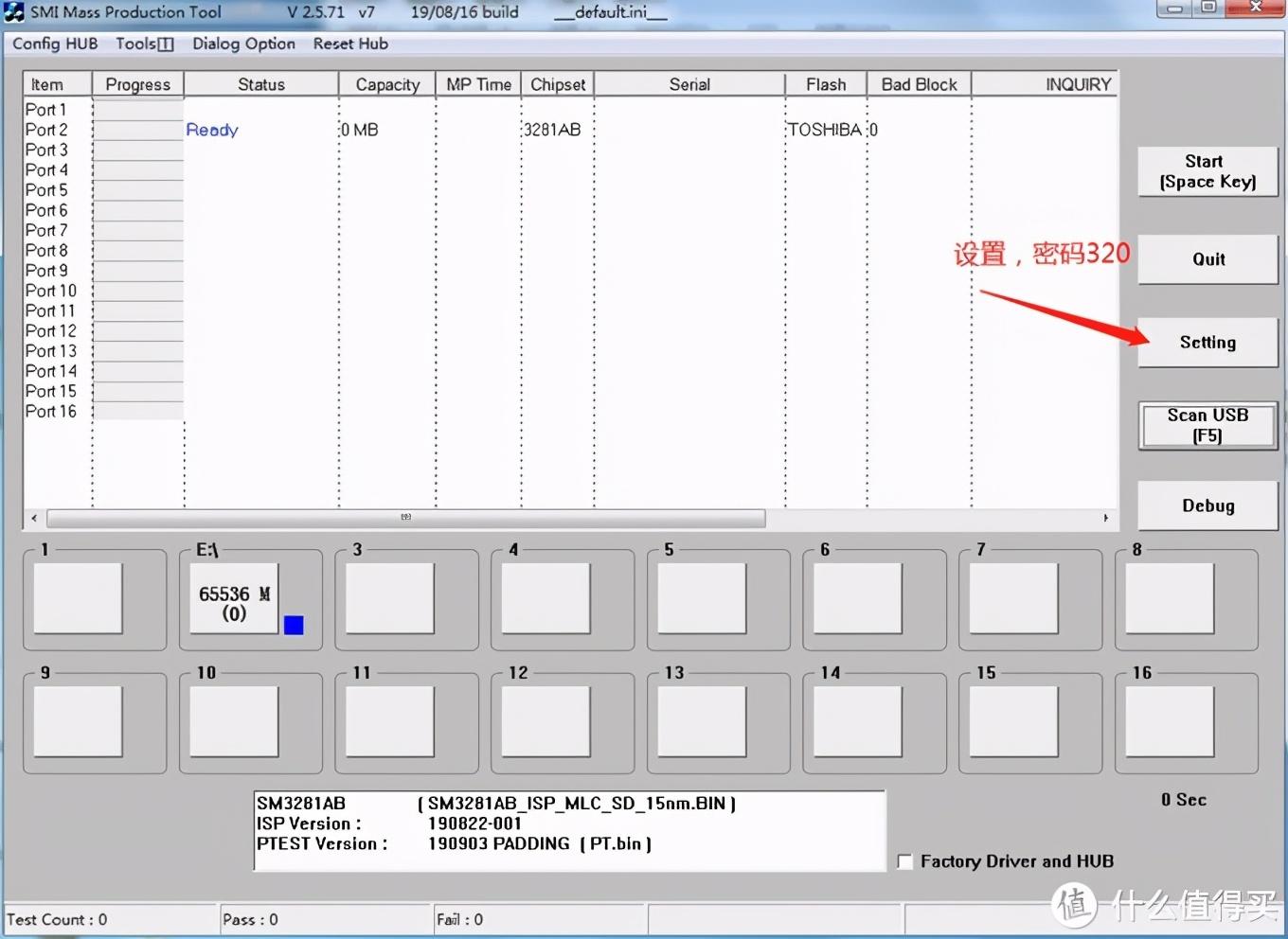

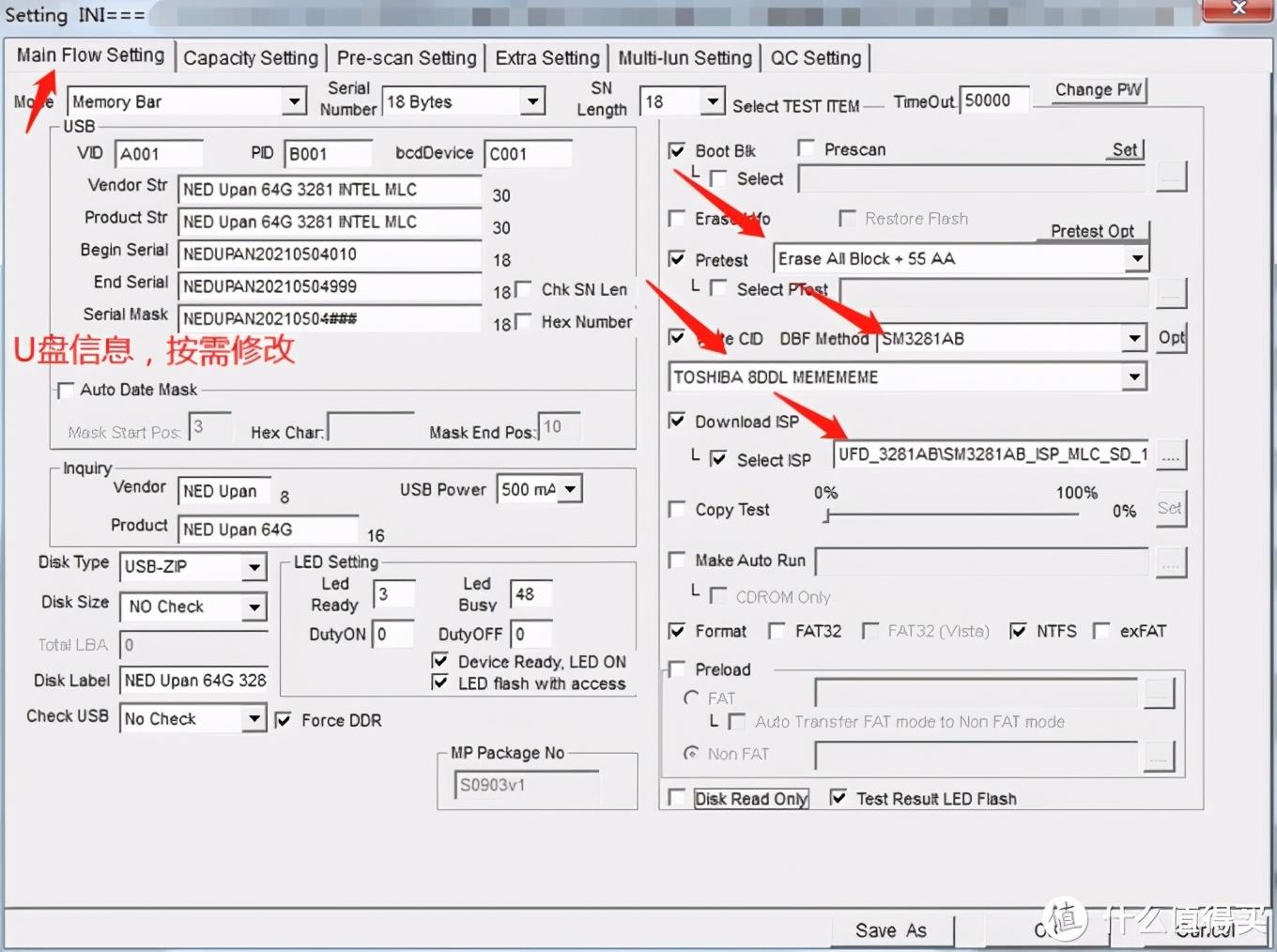

进入开卡设置，密码320

按需设置

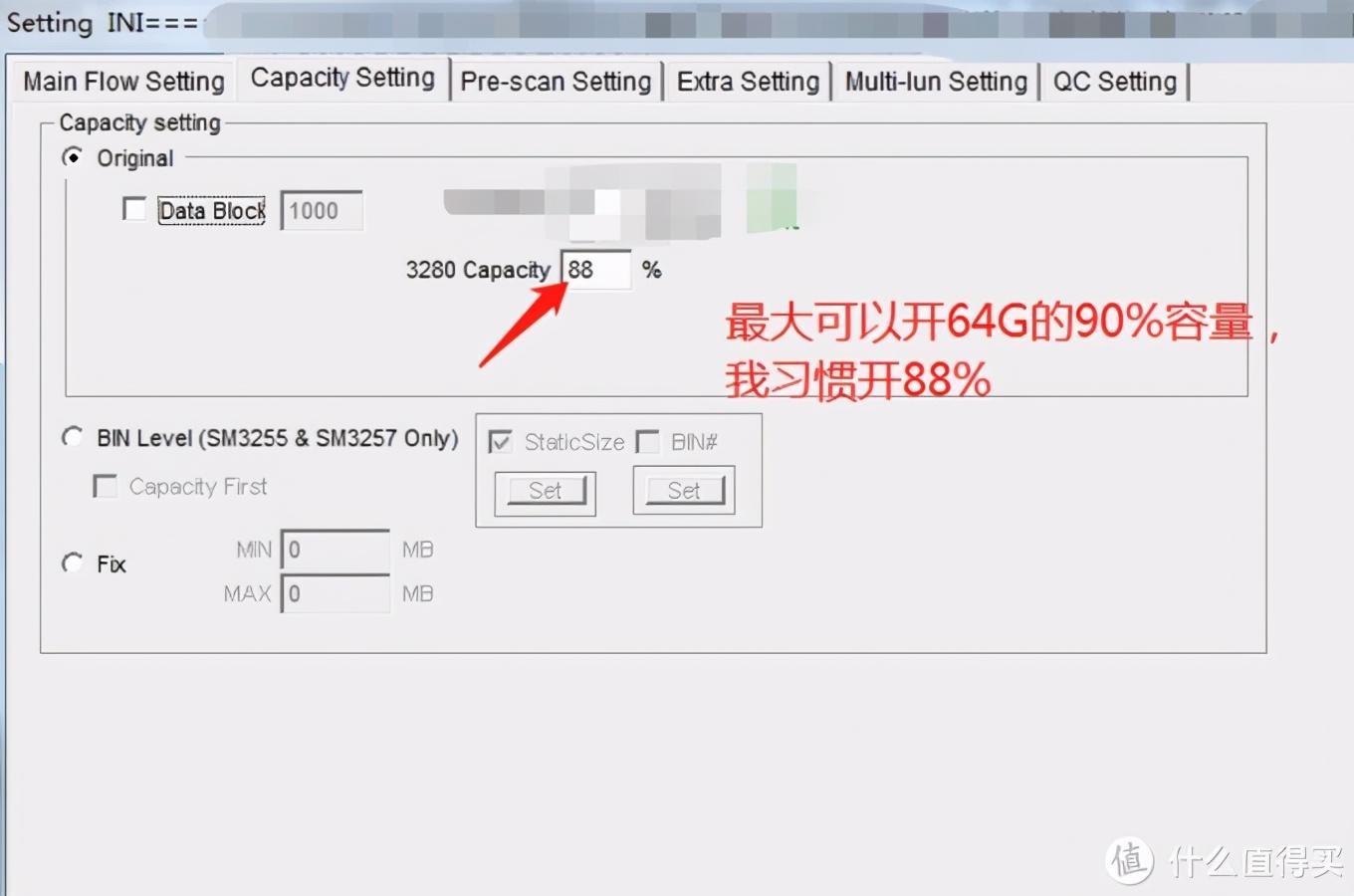

设置容量

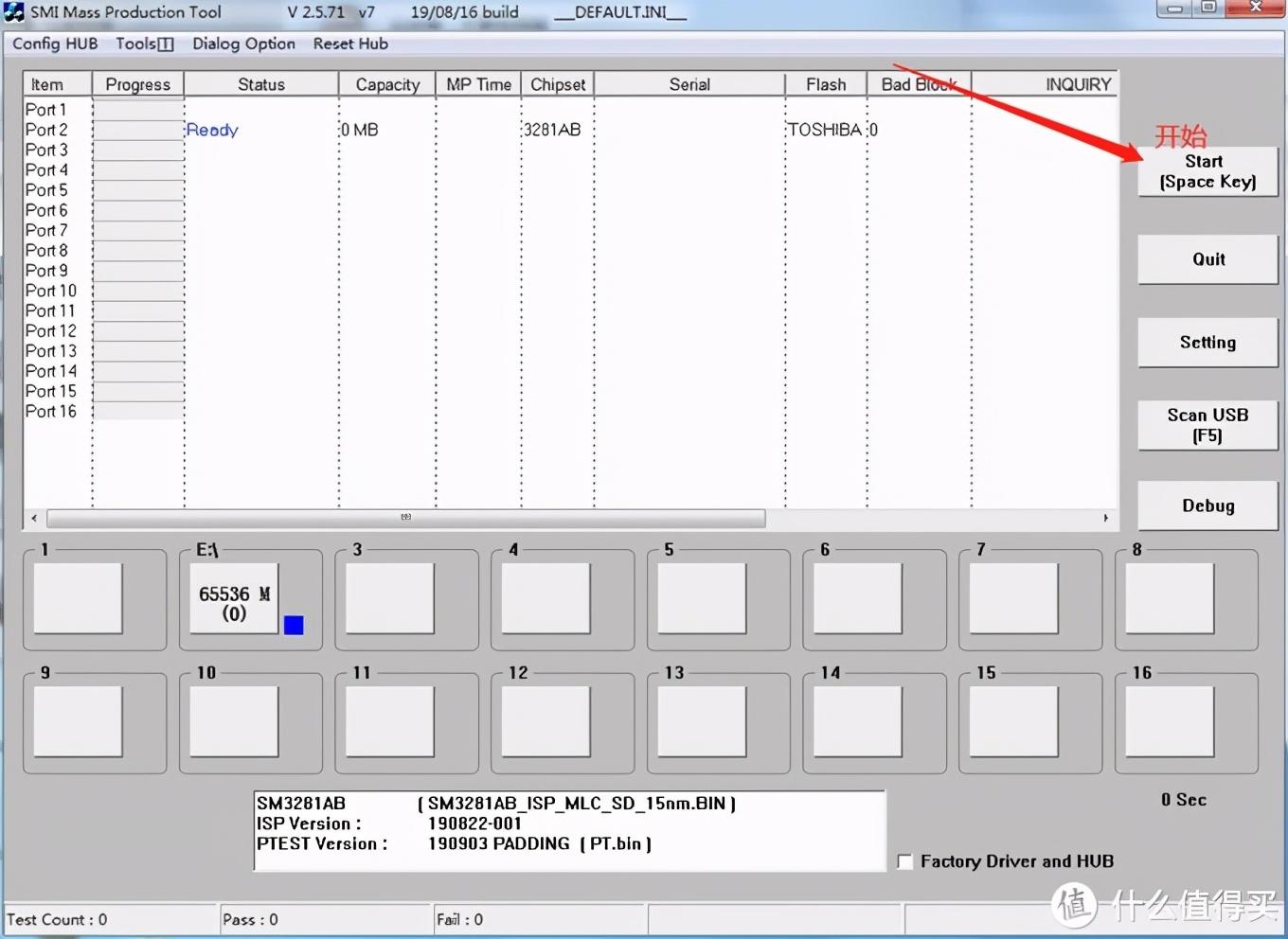

开工

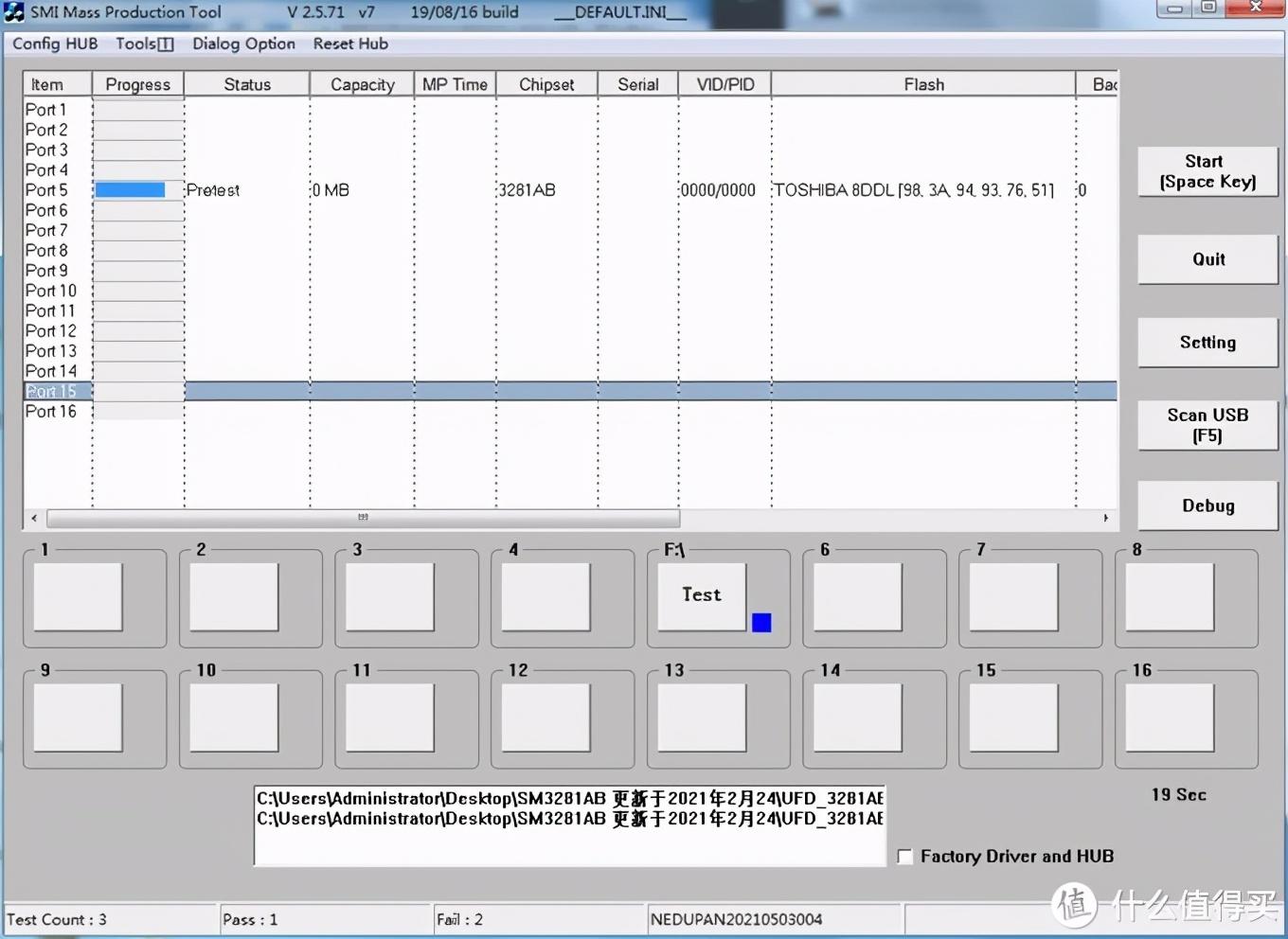

正在进行中

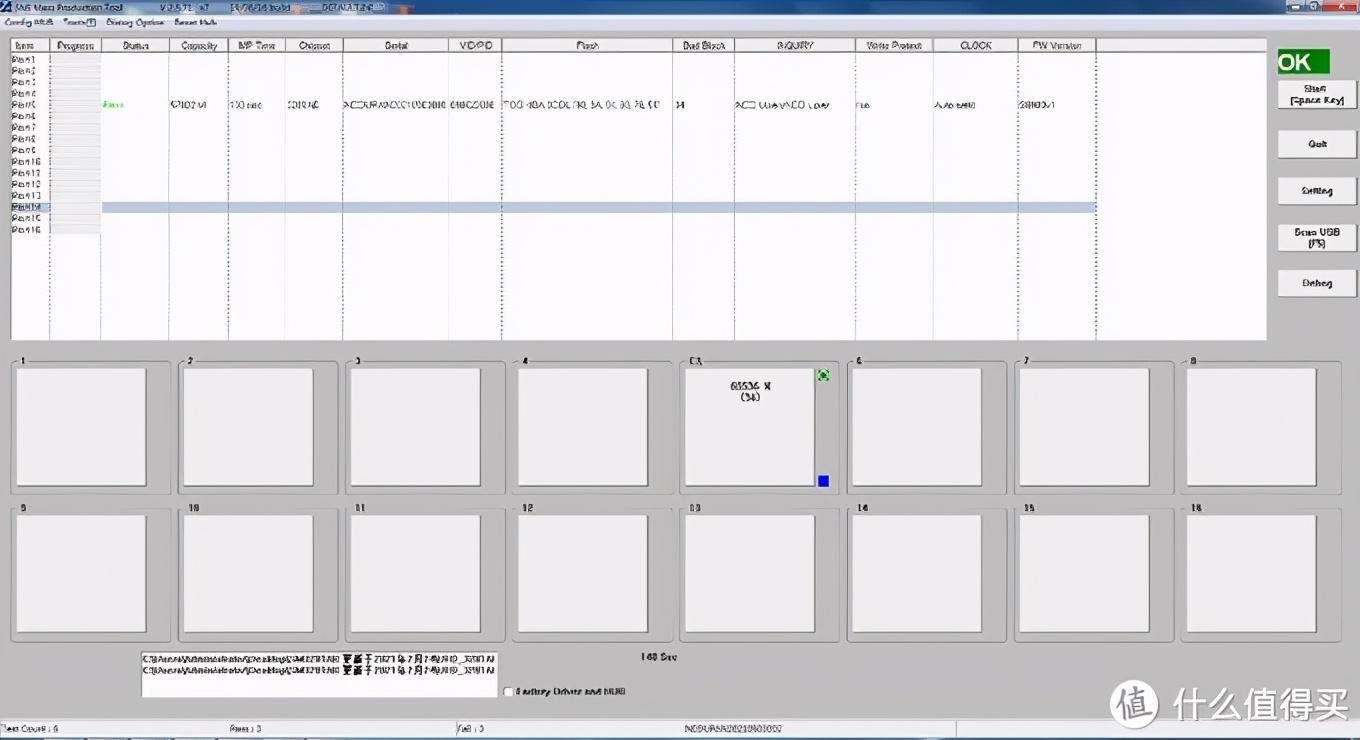

看见没有，绿色的OK

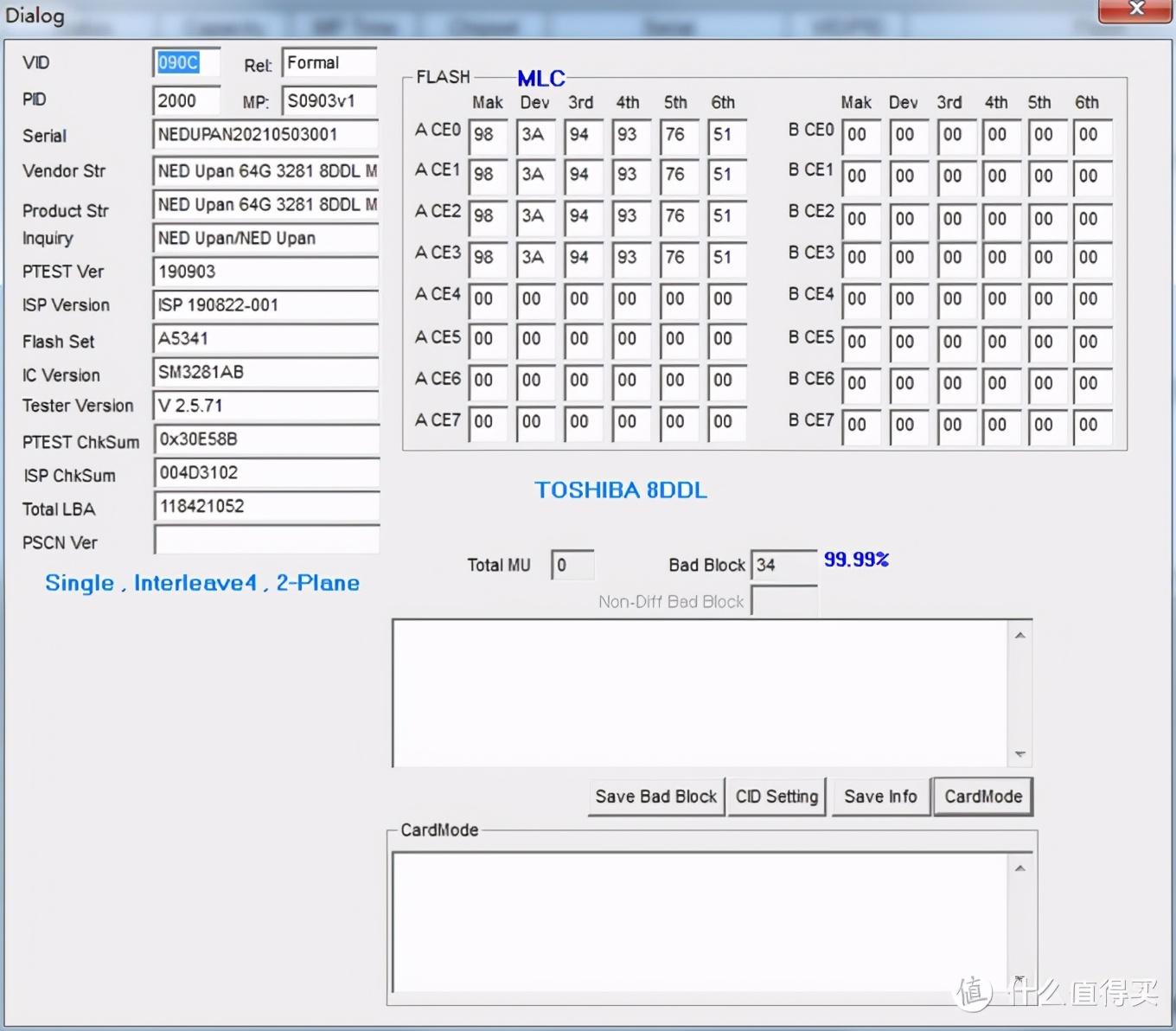

开卡成功后的信息，坏块34个。

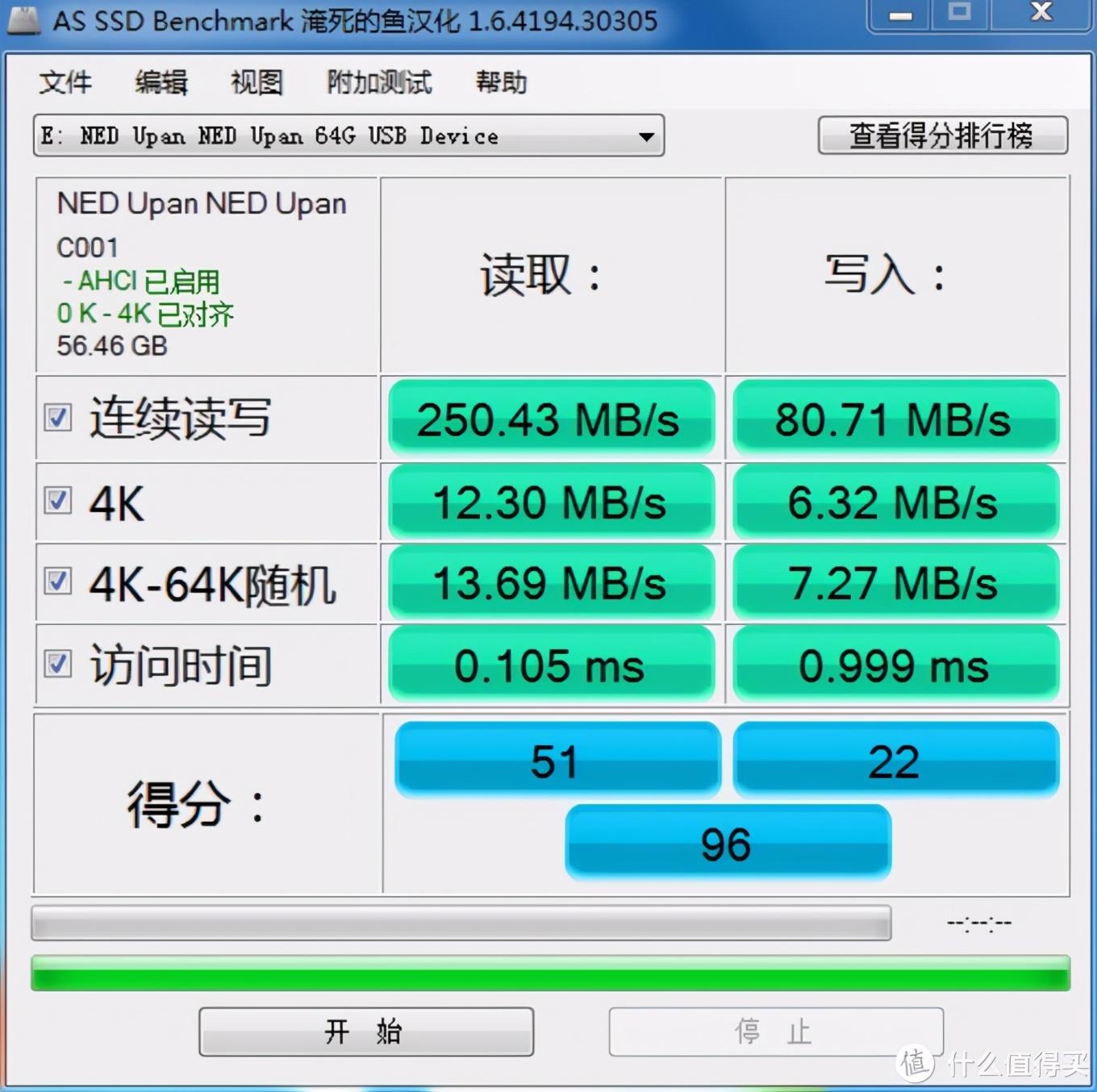

测速，还很不错嘛。

好了，经过上面一轮测试架操作，说明3281是支持这颗储存颗粒的，下来，就将这颗储存颗粒贴到真正的盘板子上。

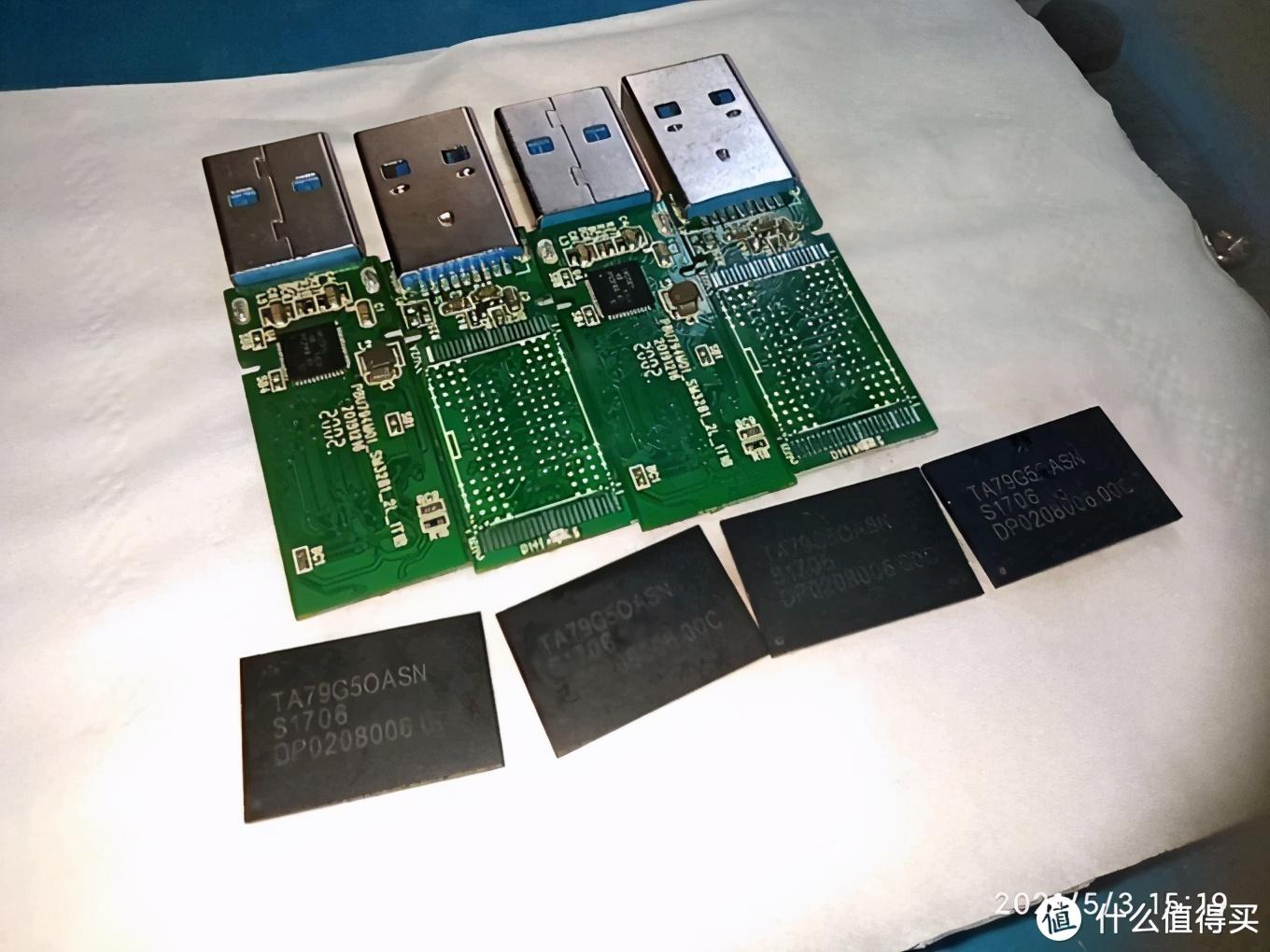

成双成对

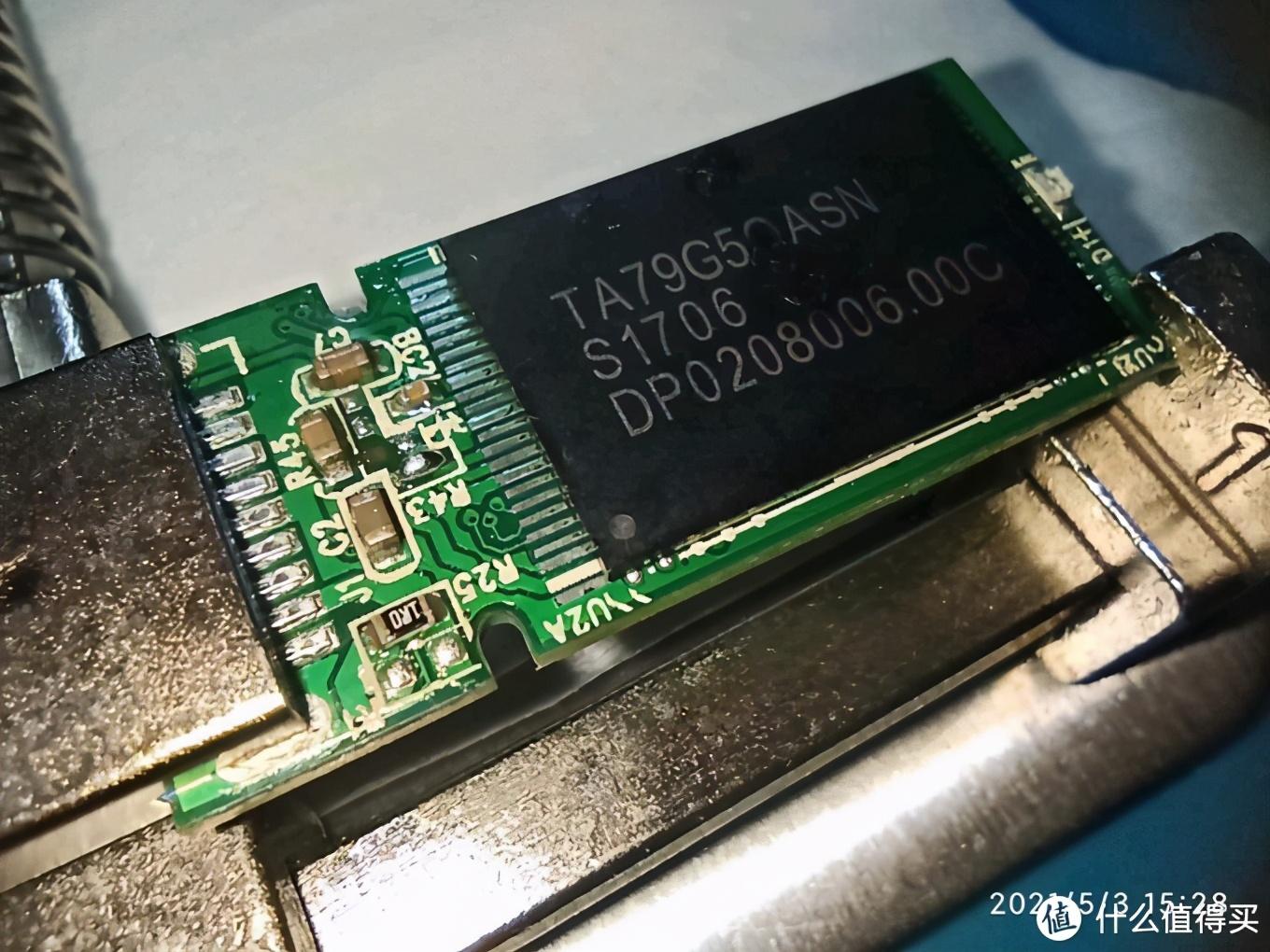

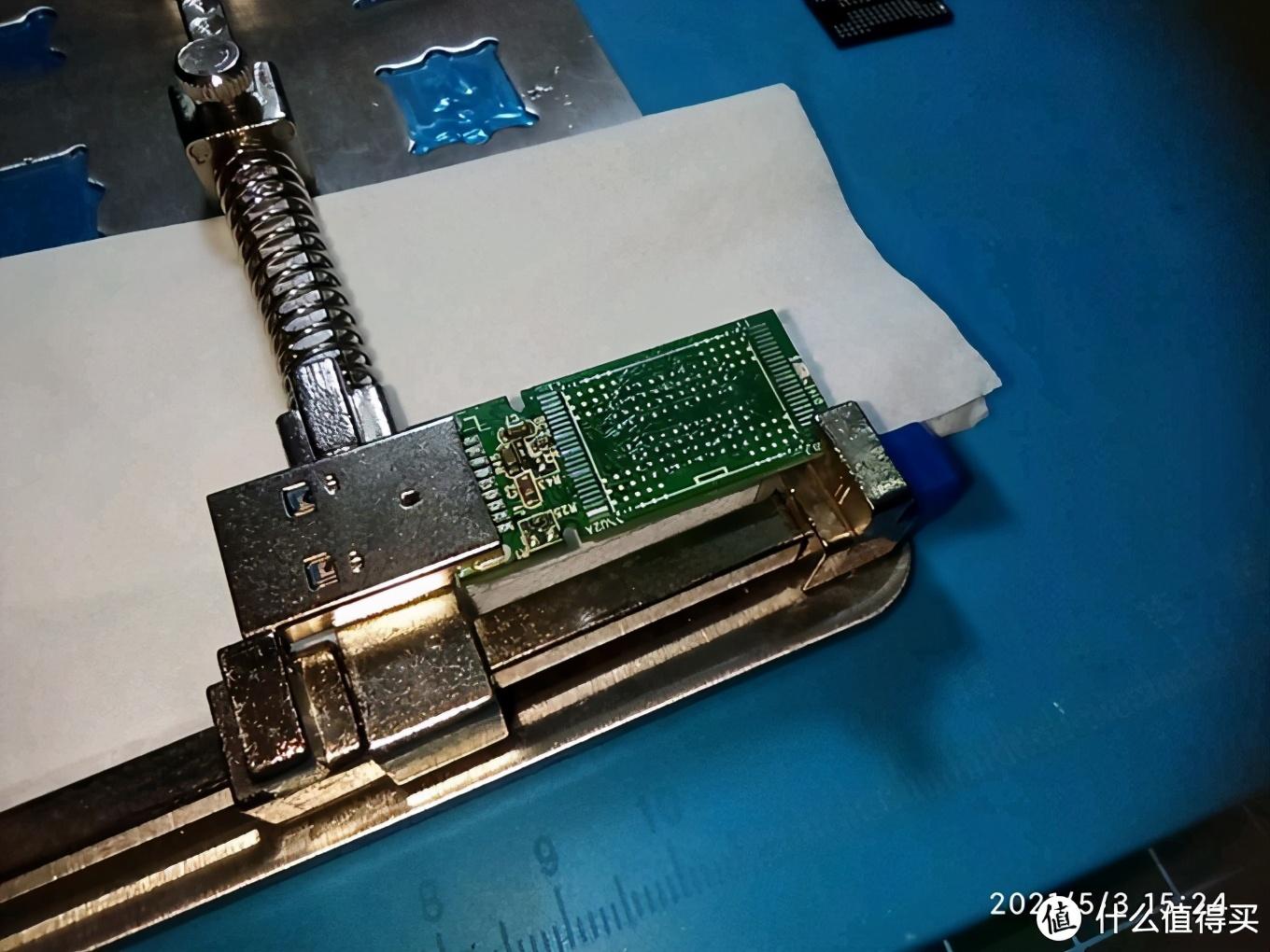

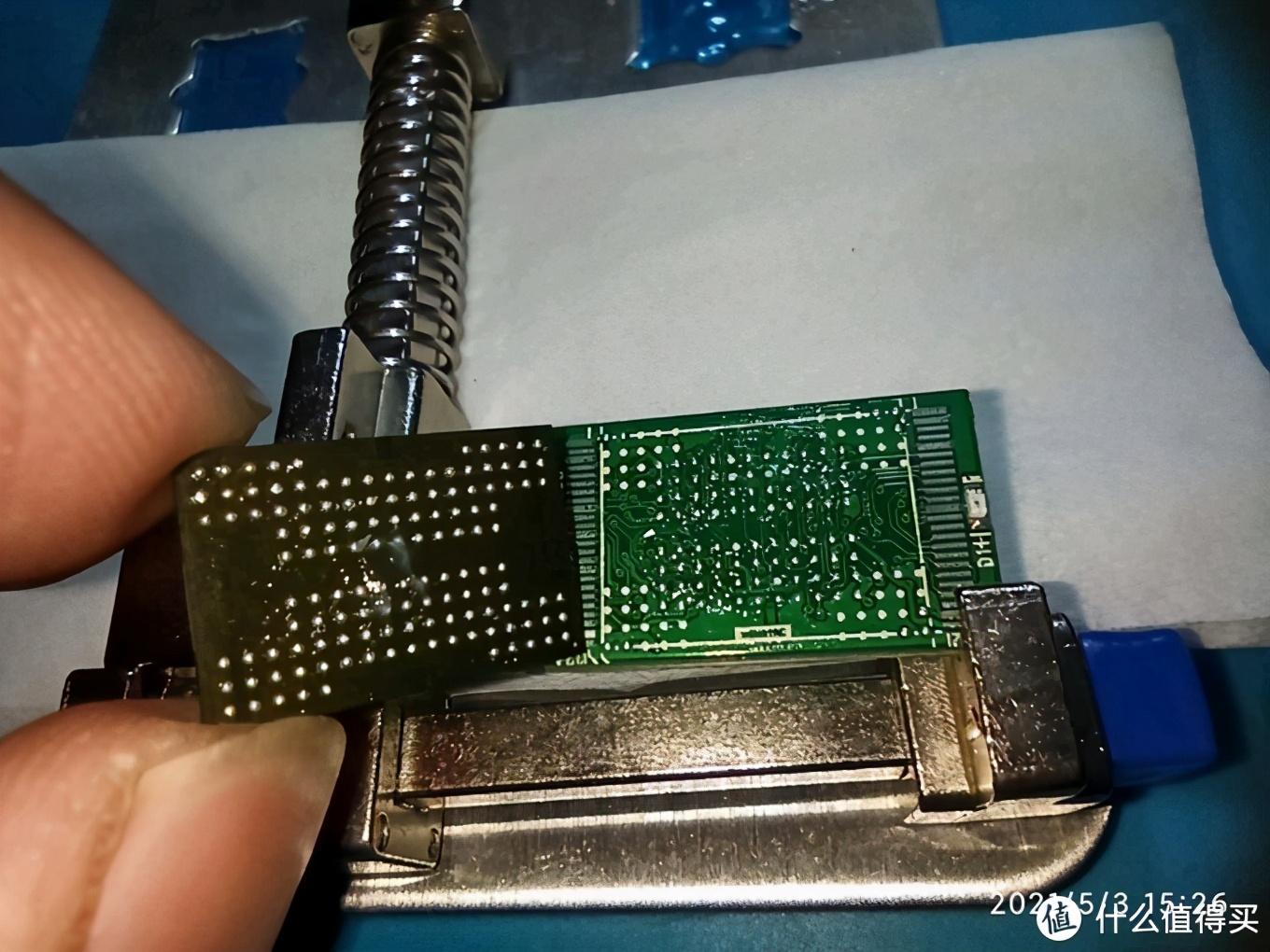

上架

上油

吹吹吹贴好

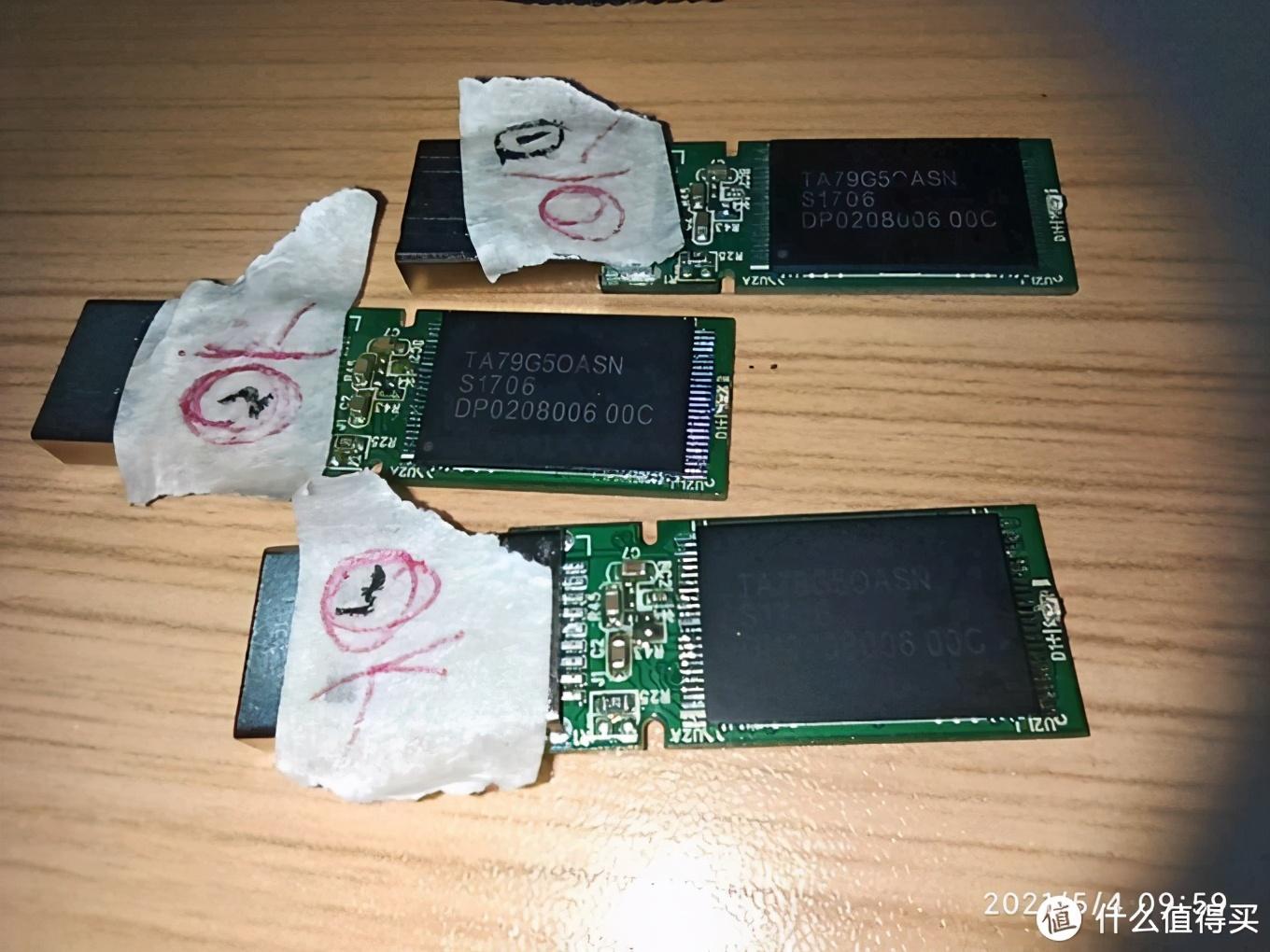

做好了三个，有一个颗粒坏了没法复活

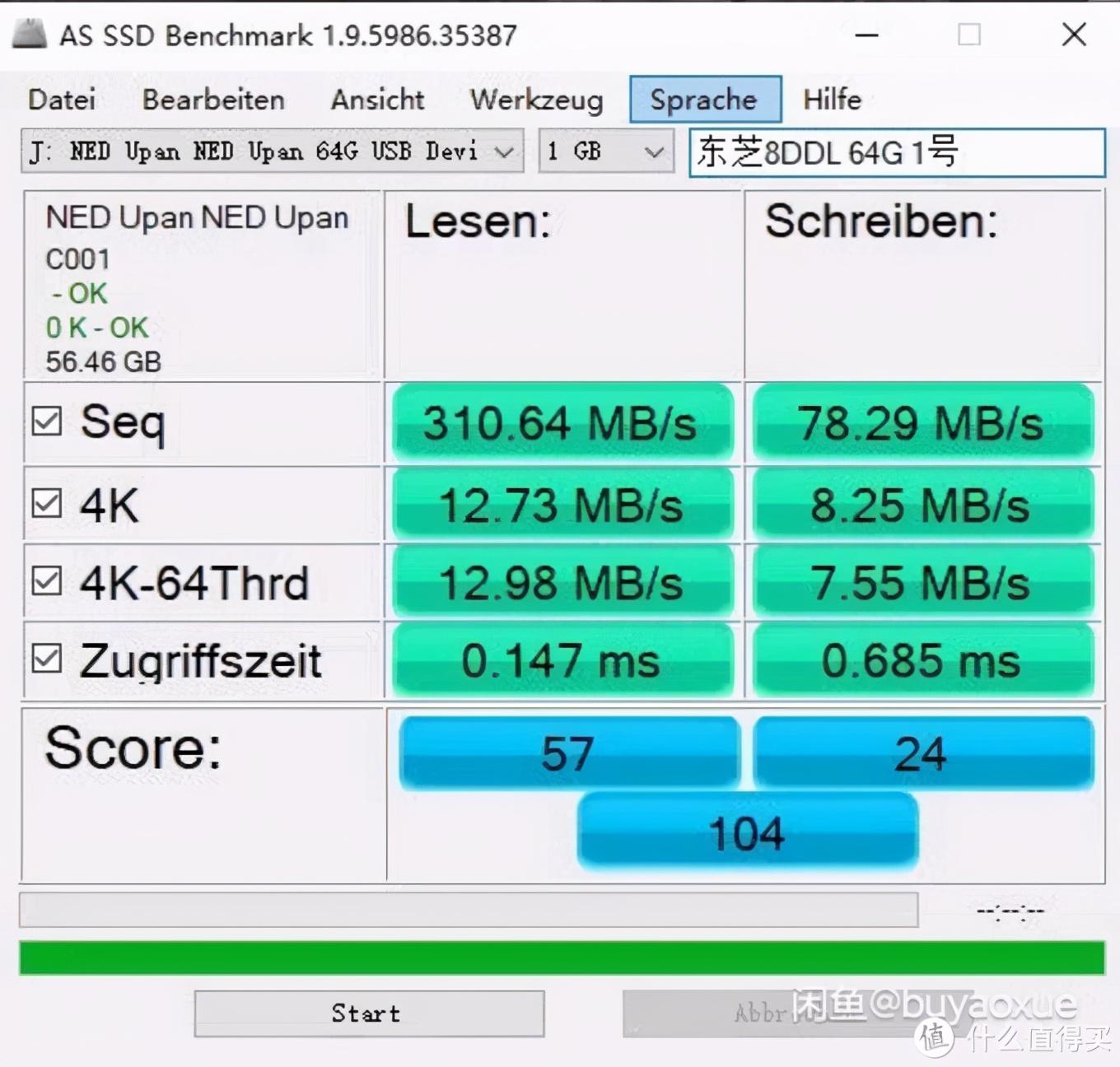

每个u盘分别测速，读取速度比测试架上快一些。

测速2

测速3

测速完成后还需要跑圈看看是否有坏块，全都通过不掉速。看来这个固态损坏是因为其中一颗储存颗粒损坏导致。

下面看看成品。

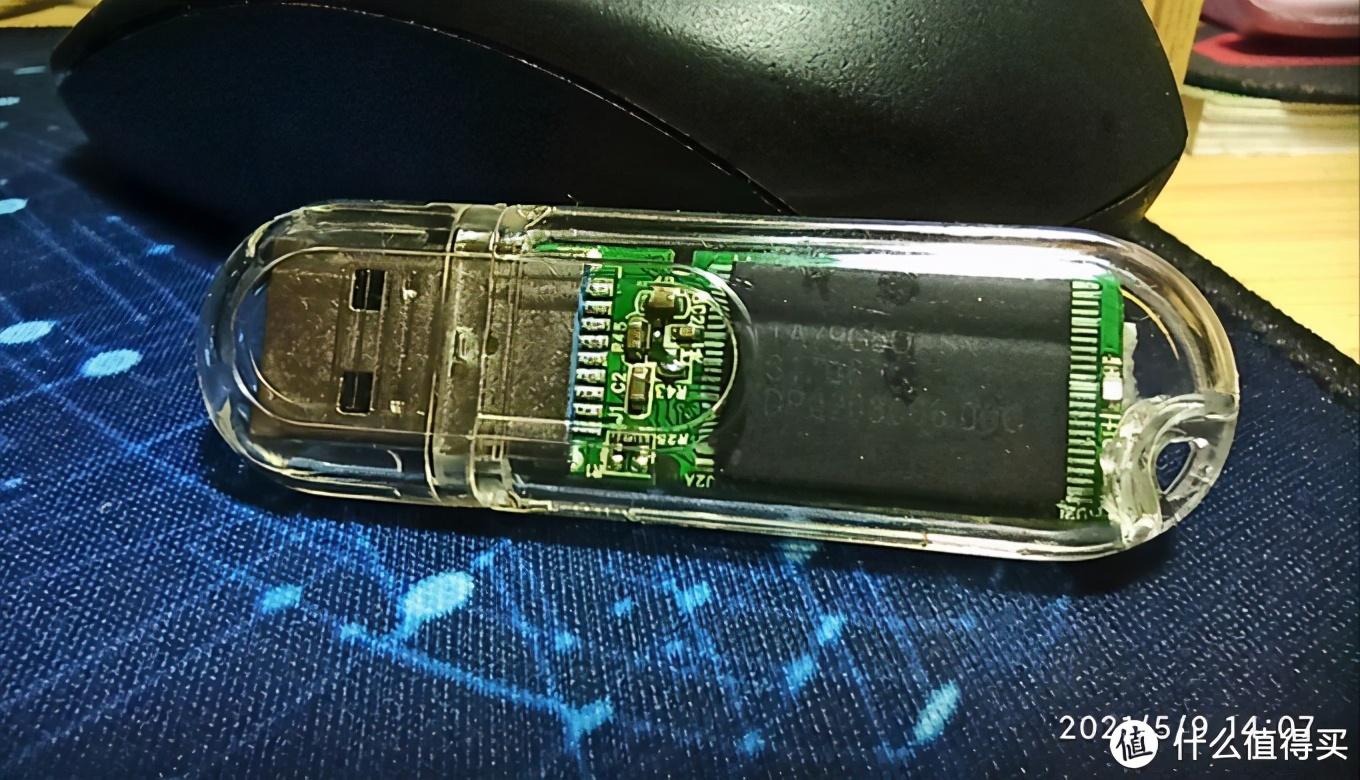

成品

后续

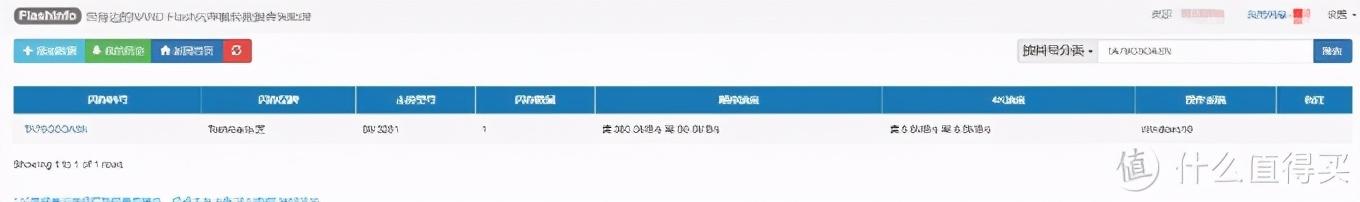

FlashInfo里没有这个颗粒信息，我这里将储存颗粒信息和测速信息上报，为后人乘凉。

全文完。

ps：挖了个坑找机会回填。

废旧手机芯片变废为宝，闪存芯片巧变大容量U盘，盒子芯片同理

序言

前几天网友发来几台闲置盒子，帮其刷为全网通盒子，实现免费看电视，及观看网络影视目的。其中有一台盒子开不了机（俗称砖机），留在这里让我研究。目前的思路是用读卡器直接写入固件备份，修复盒子。

盒子主板分析

网络机顶盒拆机后，里面就一张主板，上面主要部件有cpu处理器，内存，闪存以及WiFi无线芯片。处理器性能高低直接决定了盒子解码能力，是机顶盒档次主要决定因素。内存一般大小为1G，多为两片或四片构成，也有极少数是3片构成。

网络机顶盒的所有程序都存在闪存芯片中，闪存有nand或emmc两种封装形式，常见的是emmc封装的，这种封装的芯片看不到针脚，多为贴片组装在主板上。emmc体积小，读写速度较快，使用较多。

闪存分析

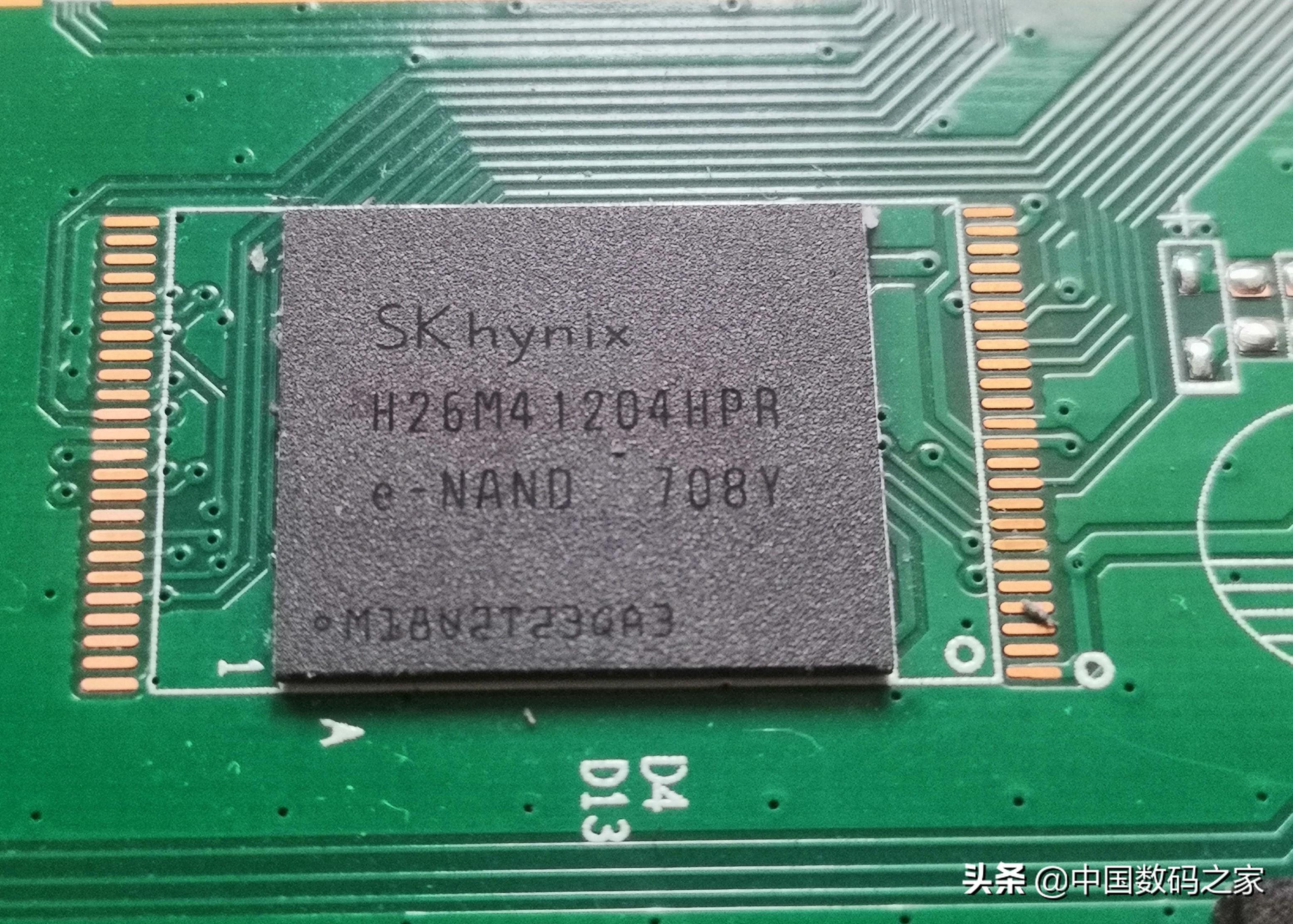

上面的盒子已经无法启动，主板上闪存是emmc封装形式，从芯片上面的可以看到生产商是SK hynix ，芯片型号是H26M41204HPR。查询相关资料得知，这个芯片是FBGA封装形式，具体看是BGA153封装，容量大小8G。

机顶盒或手机上面的emmc闪存颗粒实际是集成了控制器的闪存芯片，只要找到数据针脚，就可以通过普通的TF卡读卡器来进行读写。这样废旧手机上面的这个emmc芯片就可以连接到读卡器上变成大容量U盘。

BGA153封装emmc针脚定义

了解了emmc闪存芯片的封装格式，还需要查询详细的针脚定义，找到数据读写关键针脚。下图是通过查询，得到的BGA153封装的emmc闪存芯片颗粒，具体针脚。除BGA153外，还有BGA162，BGA169等封装形式，后面的数字表示具体针脚数目。

当手机损坏后恢复数据就是用这种方法，用风枪把emmc吹下来，然后飞线的方式连接sd卡套或tf卡读卡器，插到电脑后能被识别为内存卡从而恢复数据，当然也可以直接通过EMMC编程器直接读写数据。

读写EMMC具体方法

用tf读卡器读写emmc需要下面的针脚CLK CMD GND VCC DAT2 DAT1 DAT0 DAT3共8个，对应针脚从芯片中找到，然后焊接到tf读卡器的对应针脚上即可，下图是SD大卡的针脚定义，也可以emmc转接SD卡读卡器。

这样就可以把废旧手机或机顶盒上面的闪存芯片变成一个普通的U盘了，实现了废物利用，提升了价值。以后再也不用换脸盆、换不锈钢盆子了。这样，无论是废旧手机上的emmc颗粒，还是网络盒子上面的emmc闪存，都可以焊接到读卡器上变成一个普通的U盘，华丽变身巧妙变成大容量U盘。

综上，以上只是基于理论分析，大部分人是没有专业工具来拆卸emmc颗粒的。至少，我们知道相关知识，废旧手机里面的数据通过这种途径是可以恢复的，恢复出厂是不管用的。技术有两面性，可以以此修复手机或机顶盒，有可能泄露数据。建议废旧手机不要随便丢或者换脸盆了。
