超高充电效率，极低待机功耗，英集芯推出移动电源管理芯片IP5316

前言

随着移动电源技术的不断发展，移动电源电源管理芯片也在不断演进，这些芯片通过充电管理、电池保护、输出稳压和温度监测等功能，确保了移动电源设备的高效运行和用户的安全。

充电头网了解到英集芯推出了一款多功能电源管理SOC芯片IP5316，支持更加高效的电池管理，集成升压转换器等各种功能，支持USB-C双向充电，并进一步改善充电和供电的效率，为用户提供更便捷和可靠的移动电源解决方案。

英集芯IP5316

英集芯IP5316是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，支持USB-C双向充电，内置电源路径管理，支持边充边放功能，其同步升压系统可提供最大2.4A输出电流，转换效率高达92%，轻载时自动进入休眠状态，静态电流可降至100μA。同时IP5316具备独特的开关技术，提供最大2.4A电流，支持USB-C充放电压为5V，充电效率可高达92%，可通过内置芯片进行温度检测和输入电压智能调节充电电流，为移动电源提供完整的电源解决方案。

IP5316支持自动调节充电电流，可智能匹配适配器输出能力，支持4.2V/4.3V/4.35V/4.4V电池，同时支持至多四颗LED电量显示，还可定制电池电量曲线，让显示灯更加均匀。IP5316内置照明灯驱动，可自动检测手机插拔，具有低功耗的特性，可智能识别负载并自动待机，待机状态下功耗小于100μA。

IP5316带有高集成度，内置功率MOS，只需一个电感即可实现降压与升压功能。以上为搭载英集芯IP5316的demo，可以看出周围元件非常简洁，在应用时也仅需极少的外围器件，可有效减小整体方案尺寸，降低BOM成本，支持低成本电感与电容的方案。

IP5316具备多种保护功能，包括输出过流、过压和短路保护，输入过压、过充和过流保护，以及整机过温保护和电池NTC温度检测。此外，它还支持电池高低温保护，ESD等级达到4KV，输入引脚瞬态耐压高达12V。IP5316采用ESSOP10封装，可广泛应用于移动电源、手机、平板电脑等便携式设备中。

充电头网总结

英集芯IP5316是一款多功能电源管理SOC，具备高效升压系统，支持USB-C双向充电，最大输出电流2.4A，具有92%的转换效率，低载休眠，静态电流低至100μA。此外，它支持自动充电电流调节，适配多种电池类型，带有LED电量显示，内置照明灯驱动，以及具备高度集成，可有效降低系统尺寸和成本，还提供多重保护功能，适用于移动电源、手机、平板电脑等便携设备。

低功耗同步降压芯片CS5513，CS5515，CS5517，CS5523的功能特性

随着包括无线耳机、健身设备、智能手表、水表与燃气表、便携式医疗设备以及各种电池供电的智能物联网设备的爆炸式增长，以锂电池为电源的应用越来越普及。大多数移动设备正常工作都需要一定的恒压电源，以保证系统正常运行，那么如何运用升降压芯片CS5513，CS5515，CS5517来实现锂电池稳定输出3.3V/3.6V的电压就变得尤其重要了。

CS5513低功耗同步DC-DC降压IC，输入电压2.5V-8.5V，输出电流1A，SOT23-5封装

CS5515低功耗同步DC-DC降压IC，输入电压2.5V-9.5V，输出电流1A，SOT23-5封装

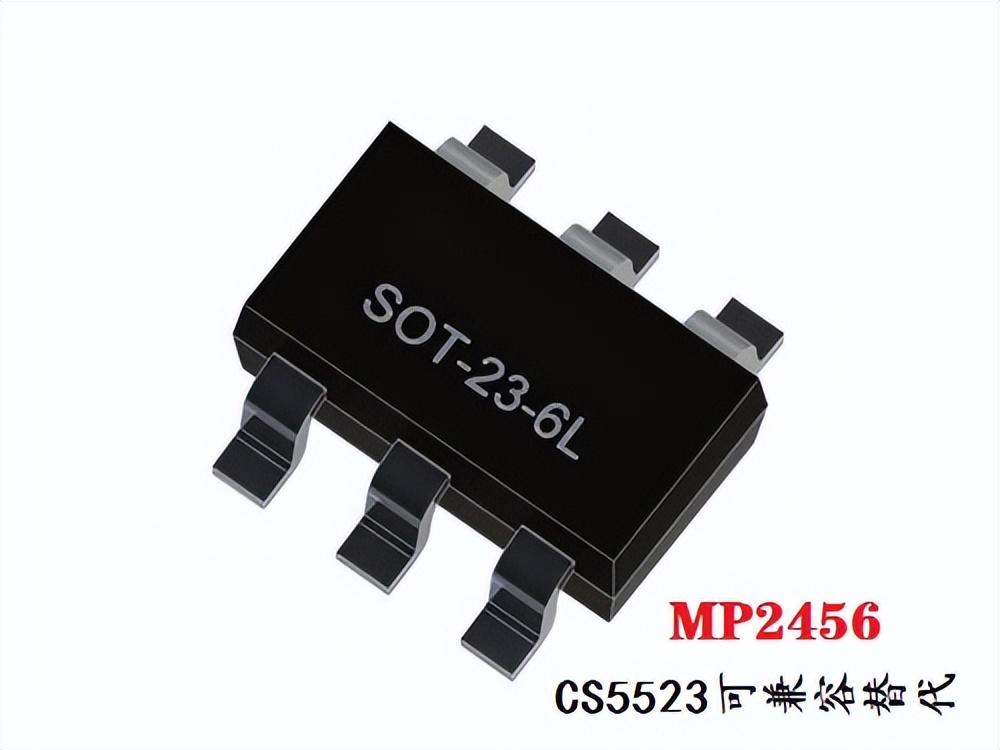

CS5523完美兼容替代MP2456，4.5-60V宽电压输入，0.6A峰值输出电流，DC降压IC，，SOT23-6封装

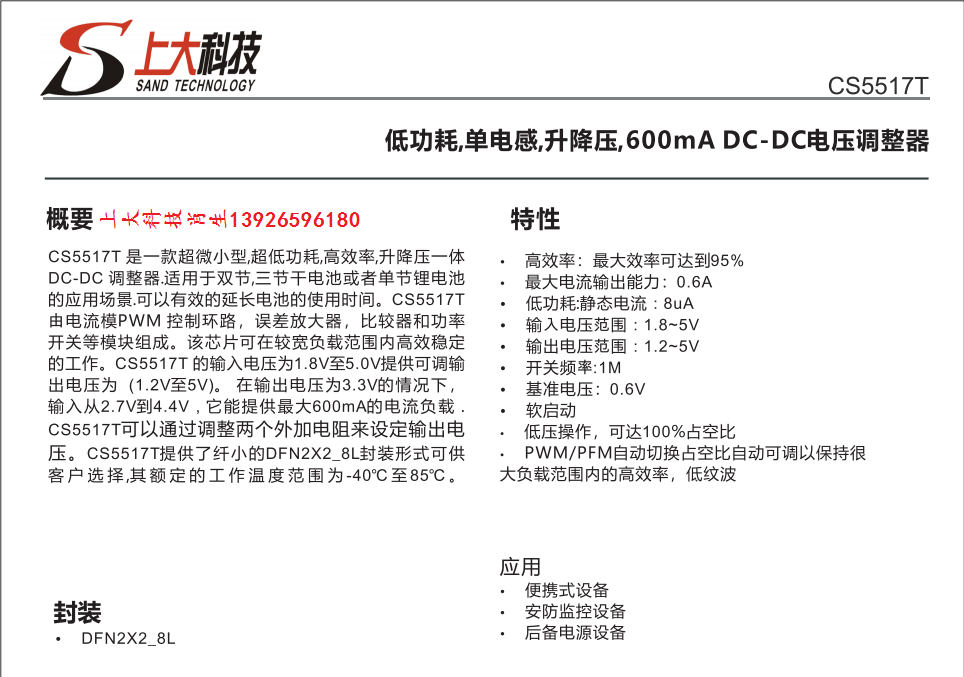

CS5517T低功耗600mA输出，DC-DC升降压IC，1.8-5V输入，1.2-5V输出，DFN2*2封装。

CS5517T是一款超微小型，超低功耗高效率，升降压一体DC-DC 调整器.适用于双节，三节干电池或者单节锂电池的应用场景.可以有效的延长电池的使用时间。CS5517T 由电流模PWM控制环路，误差放大器，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，CS5517T的输入电压为1.8V至5.0V提供可调输出电压为（1.2V至5V）。在输出电压为3.3V的情况下，输入从2.7V到4.4V，它能提供最大600mA的电流负载. CS5517T可以通过调整两个外加电阻来设定输出电压。CS5517T提供了纤小的DFN2X2.8L封装形式可供客户选择其额定的工作温度范围为-40℃至85℃。

ClassD音频功放：CS8126S，CS8126T，CS8138，CS8302，CS8122，CS8305，CS8121，CS8563，CS8528，CS8631，CS8618，CS8673，CS8623，CS8655，CS8611，CS8626，CS8676，CS86552，CS8118，CS8120，CS8212，CS8615，CS8622，CS8625，CS8677，CS8688，CS8679E，CS8683H。

ClassR音频功放(内置升压）：CS8323，CS8326，CS8330，CS8359，CS83601，CS83501，CS83702，CS83705，CS8389，CS8390，CS8316，CS8623，CS8318，CS83785，CS83711，CS8353，CS86552，CS8332，CS8672。

ClassAB/D音频功放：CS8139，CS8508，CS8508，CS8532，CS8571，CS8573，CS8575，CS8511，CS8576，CS8536.

ClassGF音频功放(内置升压）：CS5250，CS5230，CS5260，CS5266，CS4230。

耳机功放芯片：CS4410，CS4420，CS4418。

ClassAB音频功放：CS8591。

马达驱动：CS9016C，CS9020T，CS9022E。

DC-DC升降压：CS5513R，CS5515R，CS5517T，CS5523R。

电源监控：CS803，CS809，CS810，CS811。

电源管理DC-DC：CS5006，CS5025，CS5028，CS5036，CS5038，CS5010，CS7120，CS5328，CS5350。

锂电池充电管理：CS5086，CS5082，CS5080，CS5090，CS5095，CS4056，CS5005，CS5036，CS5054，CS5801，CS5181，CS5305，CS5310，CS5315，CS5318，CS5061，CS5256。

太阳能电池充电管理：CS5328，CS5350。
