LM386音频放大电路图讲解，图文+电路案例，通俗易懂，几分钟搞定

我是小七，

干货满满 。大家不要错过，建议

收藏 ，错过就不一定找得到了，内容仅供参考，图片记得放大观看。

如果有什么错误或者不对，欢迎各位大佬指点 。

图片来源于网络

今天是 LM386 音频放大电路 ，主要是以下几个方面：

1、什么是 LM386芯片？2、LM386 引脚图及功能 3、LM386 CAD 模型 4、LM386 的主要性能参数 5、LM386 的工作原理 6、LM386 音频放大电路图讲解 7、LM386 功放电路 8、LM386 应用电路

一、什么是 LM386 芯片？

LM386 IC 是一款音频功率放大器集成电路 ，设计用于低压消费类 应用。

LM386 引脚图及功能

LM386 IC 采用 8 引脚双列直插式封装 (DIP-8) 。放大器的电压增益可以调整到20，通过在引脚1和8之间添加电阻和电容等外部元件将其提高到200。

LM386 IC 放大器由 8个引脚 组成，其中引脚1和引脚8是增益控制引脚 ，可以允许控制音量。根据型号的不同，使用 9 V 电源，放大器可以提供 0.25W 至 1W 范围内的输出功率。

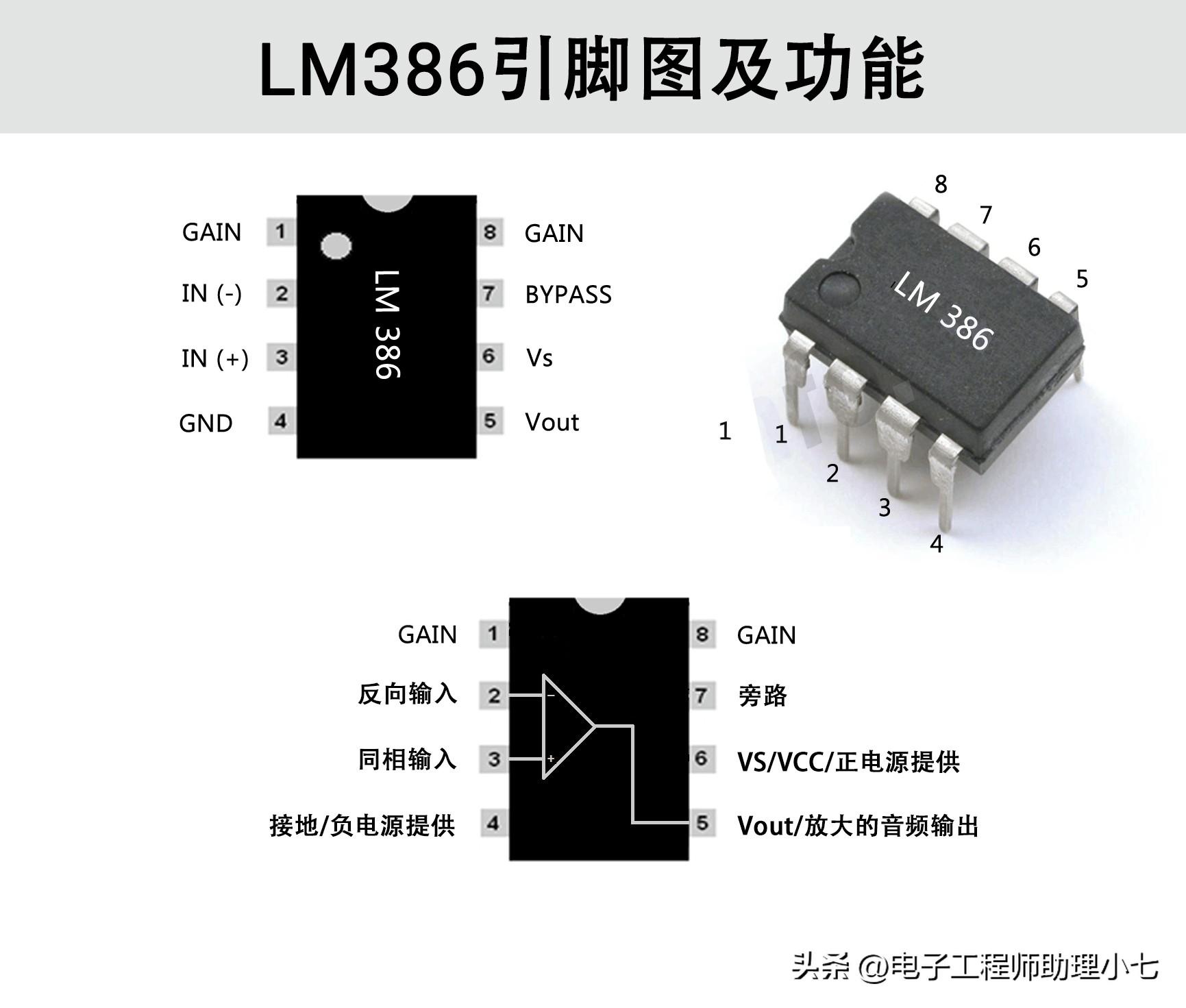

LM386 引脚图及功能

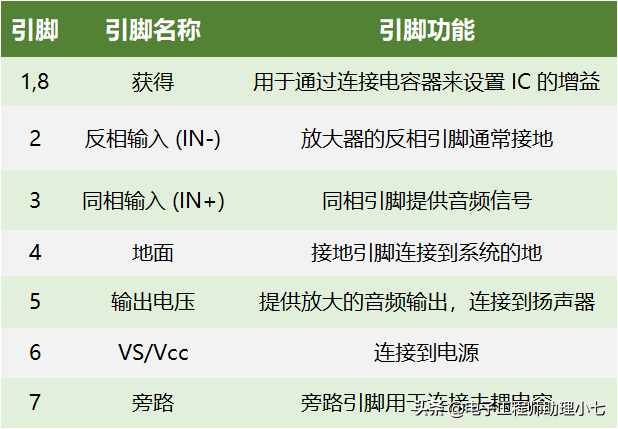

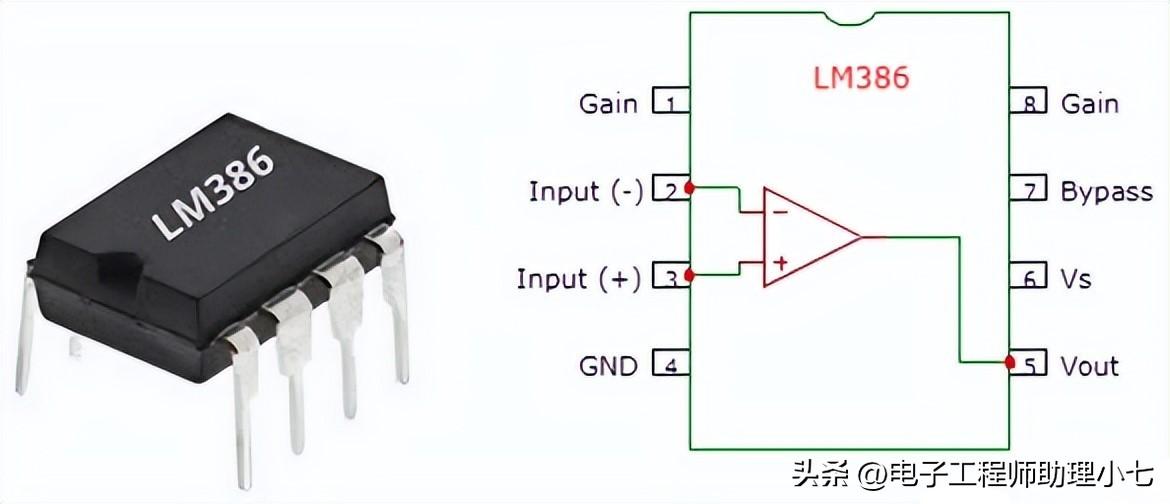

二、LM386 引脚图及功能

LM386 引脚图及功能

Pin1 (Gain)：增益 引脚，用于通过将该 IC 连接到外部元件电容来调整放大器增益。Pin 2 (Input -)： 同相 输入端，用于提供音频信号。Pin 3 (Input +)： 反相 输入端，用于提供音频信号。Pin 4 (GND) ：接地 引脚，连接到系统的接地端Pin 5 (Vout)： 用于提供放大输出音频的输出引脚 ，与扬声器相连。Pin 6 (Vs)： 接电源 ，接受正直流电压。Pin 7 (Bypass)： 用于连接去耦电容的旁路引脚 。Pin 8 (Gain)：增益 设置引脚，用于控制放大器的增益。

从这个引脚描述中，我们可以说：

Pin 1 和 Pin 8 代表放大器的增益控制端 。这些是我们可以通过在这些端子之间放置一个电阻和电容或只是一个电容来调整增益的端子。 Pin 2 和 Pin 3 代表声音输入信号端子 。这些是我们放置想要放大的声音的终端，引脚 2 是负输入，引脚 3 是正输入。引脚 4 是 GND（接地）端子 ，在电路中连接到地。引脚 5 代表放大器的输出。放大的信号从该端子输出 。引脚 6 接收正直流电压 ，以便放大器可以接收放大信号所需的功率。引脚 7 代表旁路端子 。该端子可以绕过 15KΩ 电阻。在电路设计中，它通常保持开路或接地。

但是，为了获得更好的稳定性，可以在电路中添加一个电容以防止运算放大器 IC 中的振荡。

LM386 引脚图及功能

三、LM386 CAD 模型

1、LM386 电路模型

LM386 电路模型

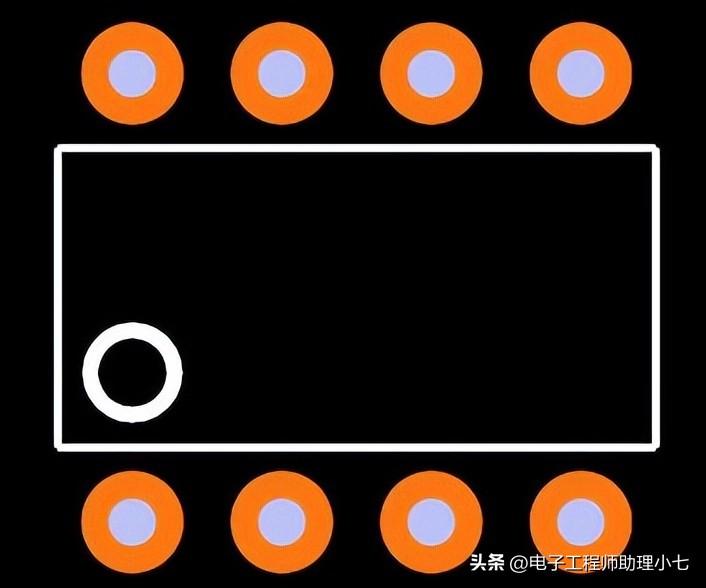

2、LM386 尺寸封装图

LM386 尺寸封装图

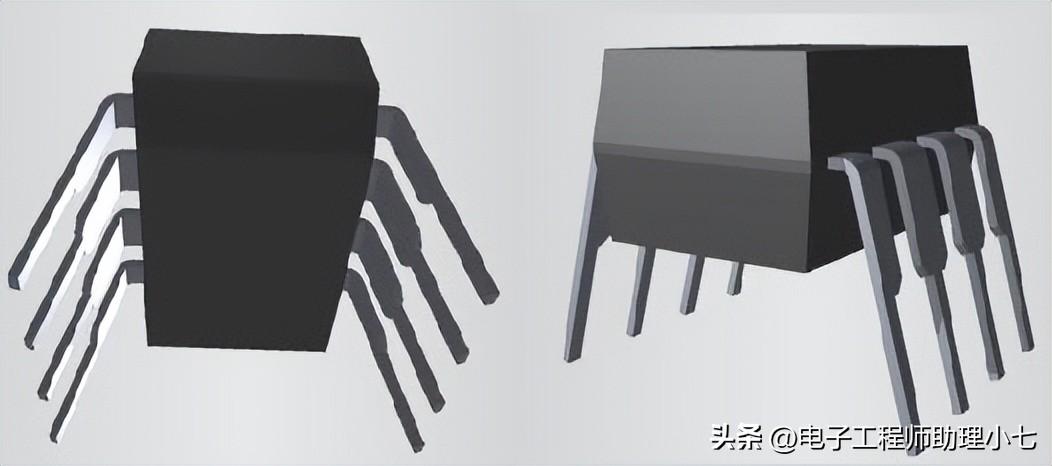

3、LM386 3D 模型图

LM386 3D 模型图

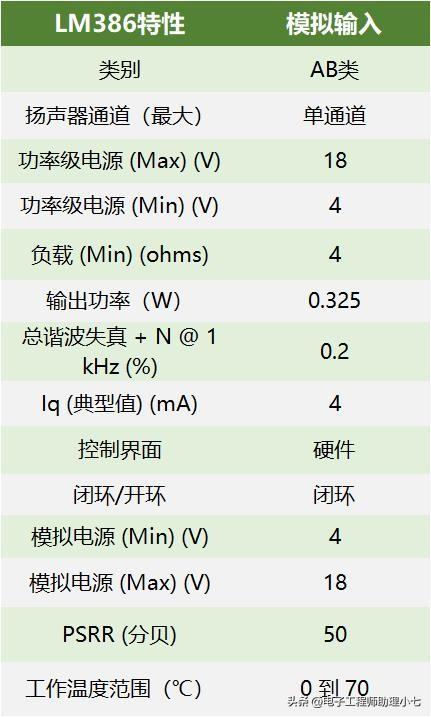

四、LM386 的主要性能参数

低噪声和低失真电路小尺寸（8针浸入式封装 ）6V 电源下的静态功率仅为 24mW待机电流消耗仅为 4mA 在4V 至 18V的宽电源电压下运行最小至最大电压增益为 20 至 200也采用 VSSOP 和SOIC 封装制造。提供足够的功率 — VS = 9V、RL = 8Ω、THD = 10% 时，输出的公共功率约为 700mW。消耗低电源电流——在没有输入信号的情况下为 4mA 至 8mA。通过在引脚 1(+) 和引脚 8(-) 之间连接一个 10uF 电容，电压增益可以增加到 200 或 46dB。20 和 200 之间的增益可以通过将电阻与电容串联来轻松控制。典型低谐波失真：0.2%频率响应是从 40Hz 到 100kHz 的速率。频宽：共300kHz

LM386 的主要性能参数

五、LM386工作原理

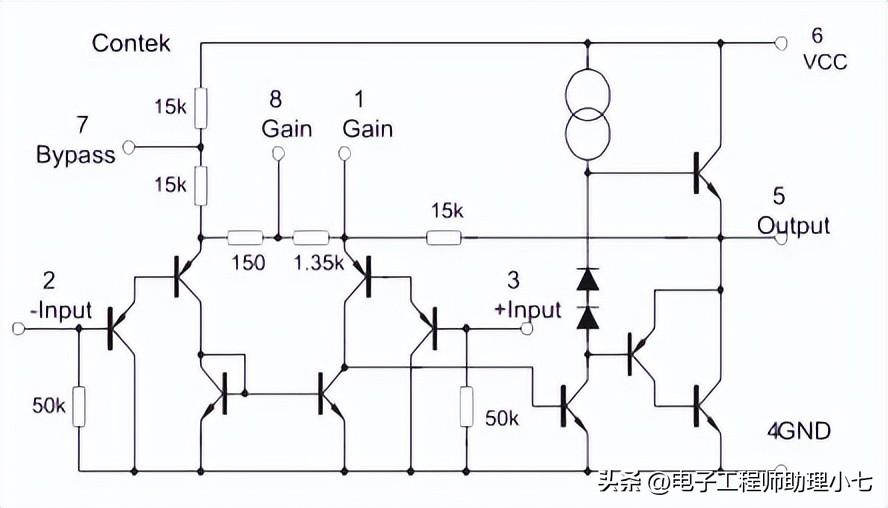

1、LM386 内部电路图

2、LM386 怎么使用？

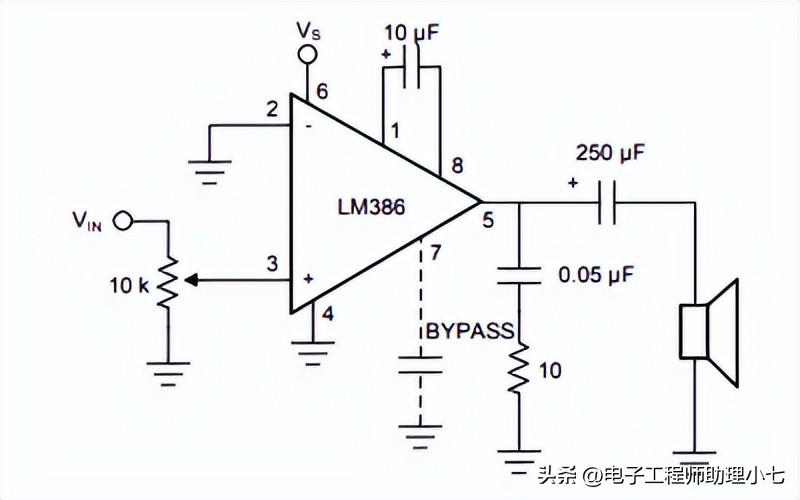

LM386 只需要几个电容和电阻就可开始工作 。一个非常基本的常用 LM386 电路如下图所示：

LM386工作原理图

IC 使用引脚 6（通常为 5 或 9V）供电，接地引脚 4 接地。反相引脚（引脚 2）通常接地，非反相引脚（引脚 3）提供音频信号。

该音频信号可以来自麦克风，甚至可以来自 3.5 mm 插孔。10k 电阻与音频信号串联添加，用作音量控制。如果你想全音量操作，你可以忽略这个电位器。

引脚 1 和引脚 8 用于设置放大器的增益。如果这些引脚之间没有任何连接，则默认增益将为 26 dB，但我们可以在其两端连接一个 10 uF 电容以获得 IC 的最大增益，即 46 dB。引脚 7 用于连接我们的放大器 IC 的滤波电容（0.1uf），以避免不必要的振荡。

放大后的音频信号可以从引脚5通过滤波电容连接到一个8欧姆的扬声器获得。具有 0.05uF 和 10k 电阻的 RC 网络是可选的。

六、LM386 音频放大电路图讲解

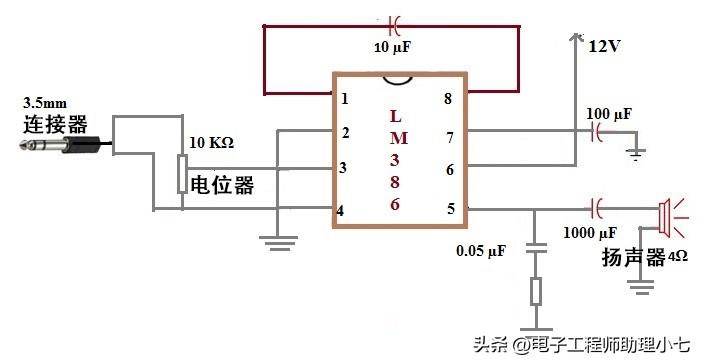

音频放大器 可以使用 LM386 IC 、100 µF、1000 µF、0.05 µF、10 µF 等电容 、10 KΩ电位器 、10 KΩ 电阻 、12V 电源 、4Ω 扬声器 、面包板 和连接线 构建。

基本上，这个音频放大器包括 3 个功能块 ，如电源以及输出、旁路、增益控制 。这种电路设计的设计非常简单。首先，将 pin4 和 pin6 这两个电源引脚连接到 GND以及相应的电压。

LM386 音频放大电路图讲解

之后，连接来自任何类型的音频源（如手机或麦克风）的输入。此处该电路借助 3.5mm 连接器使用手机作为音频源。 该连接器将具有三个连接，例如地面左右音频。

这个 LM386 IC 是一个简单的放大器 ，使用带有接地端子的音频源将右音频或左音频连接到该放大器。 该电路中的输入电平可以通过将电位器连接到输入端来控制。此外，将在输入端串联一个电容以去除直流分量。此 IC 增益将调整为 20，并在此 IC 的两个引脚 1 和 8 之间连接一个电容（10 µF），然后增益将增强到 200。

尽管音频放大器的数据表建议在第 7 个引脚处连接旁路电容是一种选择，但我们认为连接电容 (100 µF) 确实很有帮助，因为它有助于降低噪声。

对于输出的连接，一个电容（0.05 µF）和一个电阻（10 Ω）将串联在 GND 和 IC 的第 5 个引脚之间。这形成了一个 Zobel 网络，一个包含电容和电阻的滤波器 将用于调整输入阻抗。

扬声器连接可以借助 4 Ω 到 32 Ω 的阻抗范围来完成，因为 IC 可以驱动此范围内的任何类型的扬声器。音频放大器电路使用扬声器（4 Ω）。可以使用电容 (1000 µF) 连接此扬声器 非常有用，因为它消除了不必要的直流信号。

七、LM386功放电路

1、LM386 功放电路 --x20 放大器

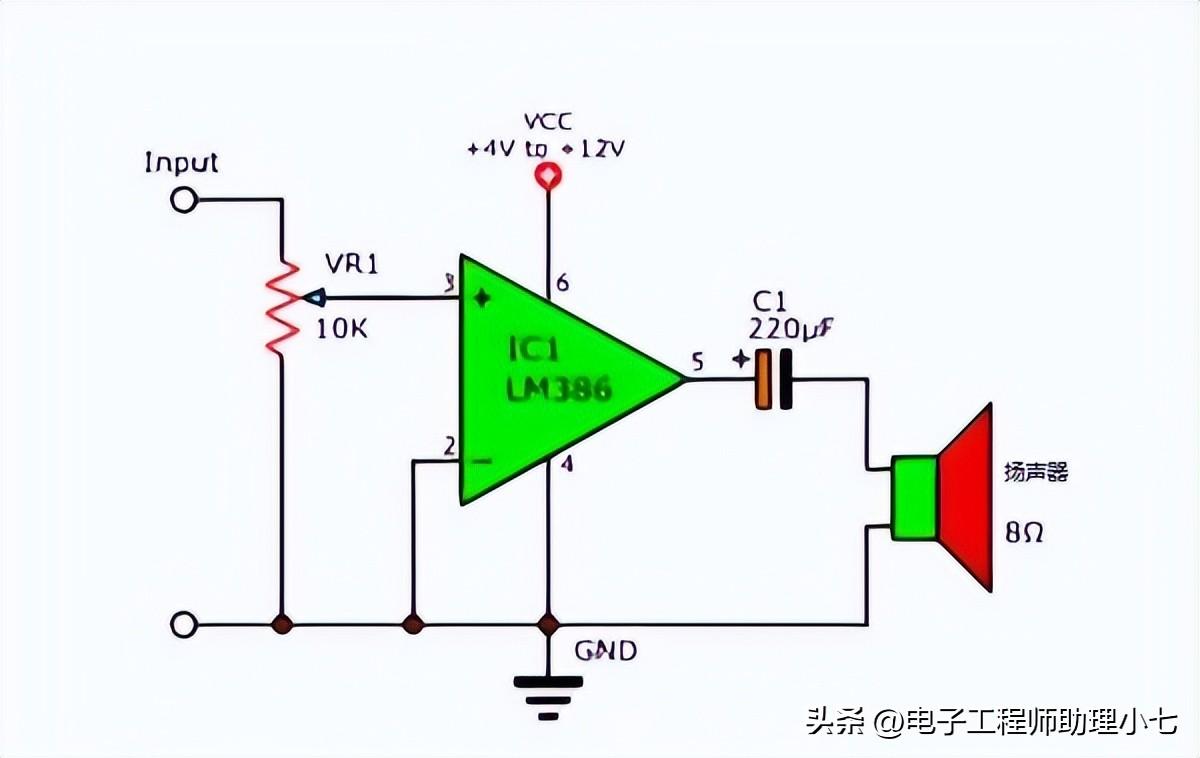

LM386 功放电路 --x20 放大器

最小的放大器 以最少的部件提供 20 的增益 。它确实是一个放大电路，虽然只有一个 IC 和一个电容。

但它的输出电流很低（驱动功率低） 。因此，在实际使用中，我们可能需要更大的声音。我们可以通过如下简单的方式增加它。

2、LM386 功放电路--X200大小功放

LM386 功放电路--X200大小功放

该电路的增益上升到 200 。因为我们通过引脚 1 的 C2 的正极和引脚 8 的另一个正极将 C2 电容连接到 IC 。但有时过高的增益对我们不利，可以用一个电阻来控制它。

3、LM386 功放电路--X50低增益

LM386 功放电路--X50低增益

我们添加了与 C2 串联的 R2 电阻，以将增益降低到 50 。

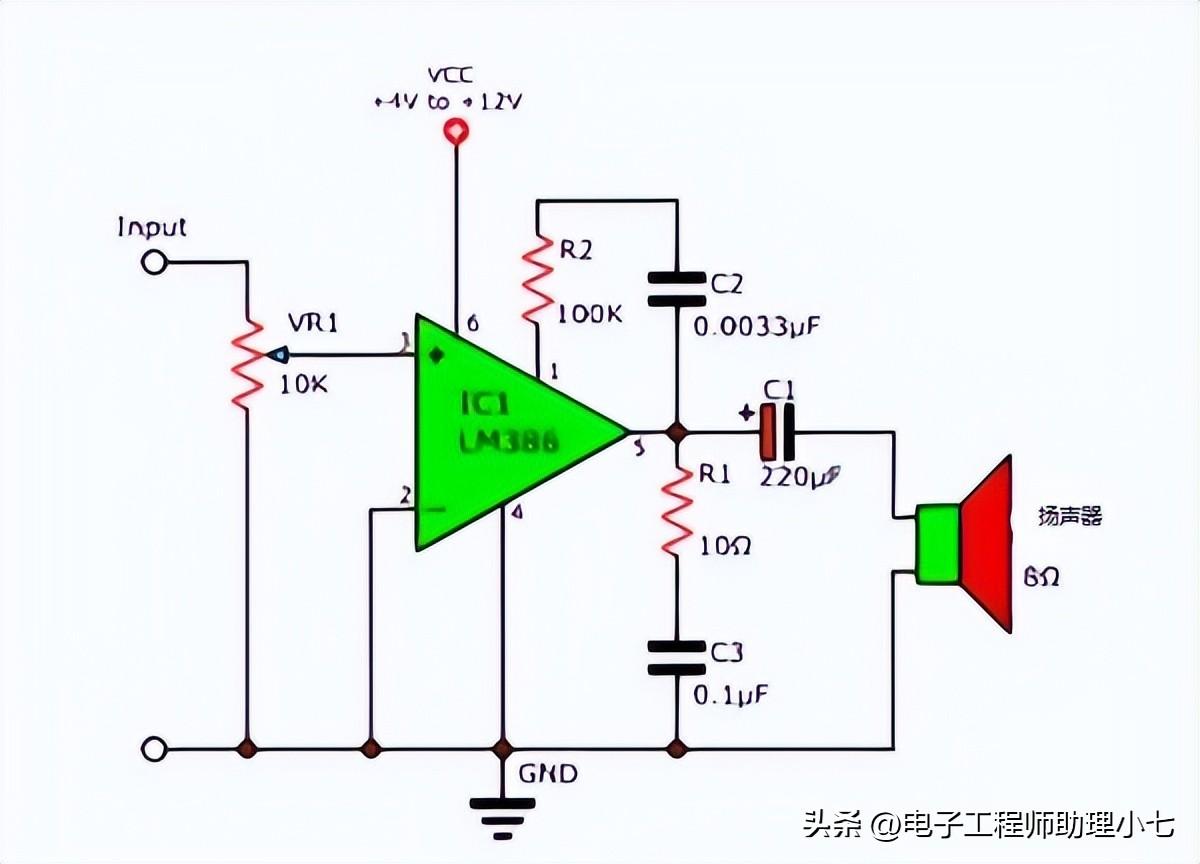

4、具有低音增强功能的 LM386 功放电路

具有低音增强功能的 LM386 功放电路

有时你可能需要比平时更多的低音。上面这个电路可以轻松完成。通过串联添加R2电阻和C2电容如上电路。

该电路有一个低音增强器，输出增益取决于低音频率 。例如，增益 25dB：100Hz，增益 19dB：2kHz。

通过 VR1 调节音量 。R1 和 C3 都将保持良好的声音 。提高了高频负载的稳定性 。

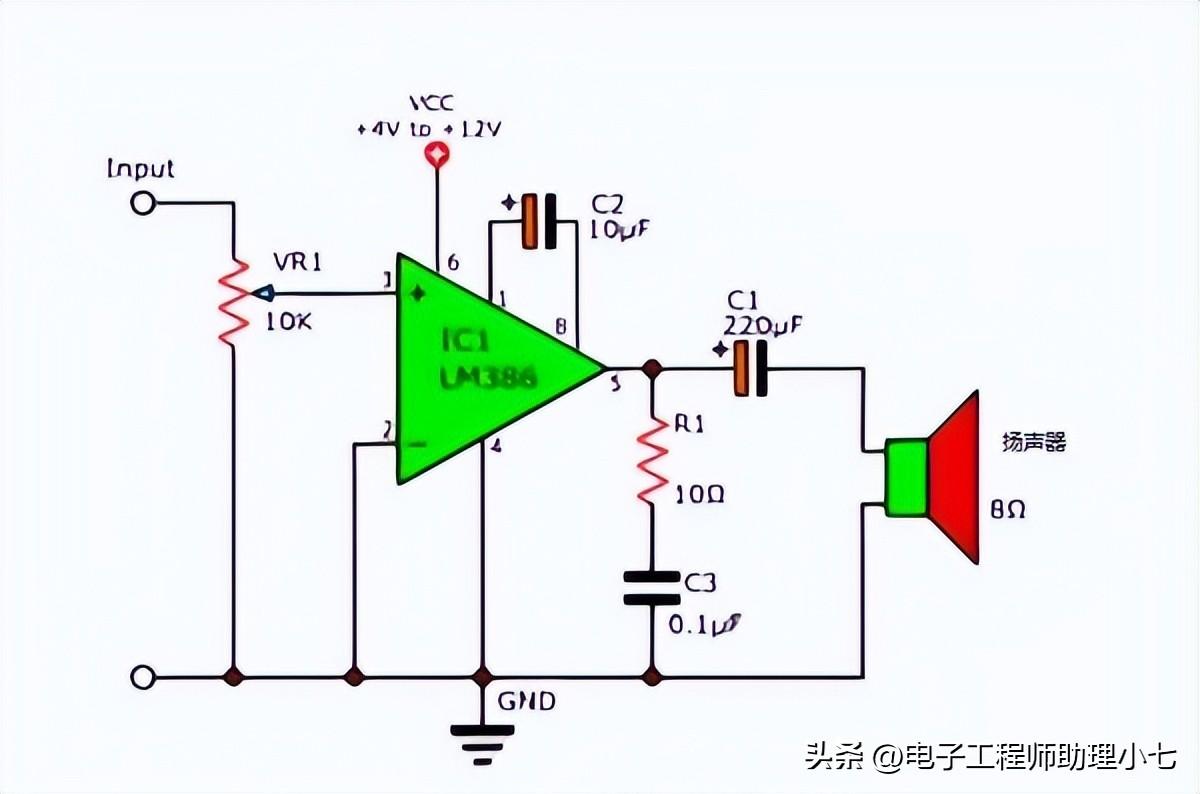

5、LM386 功放电路--9V

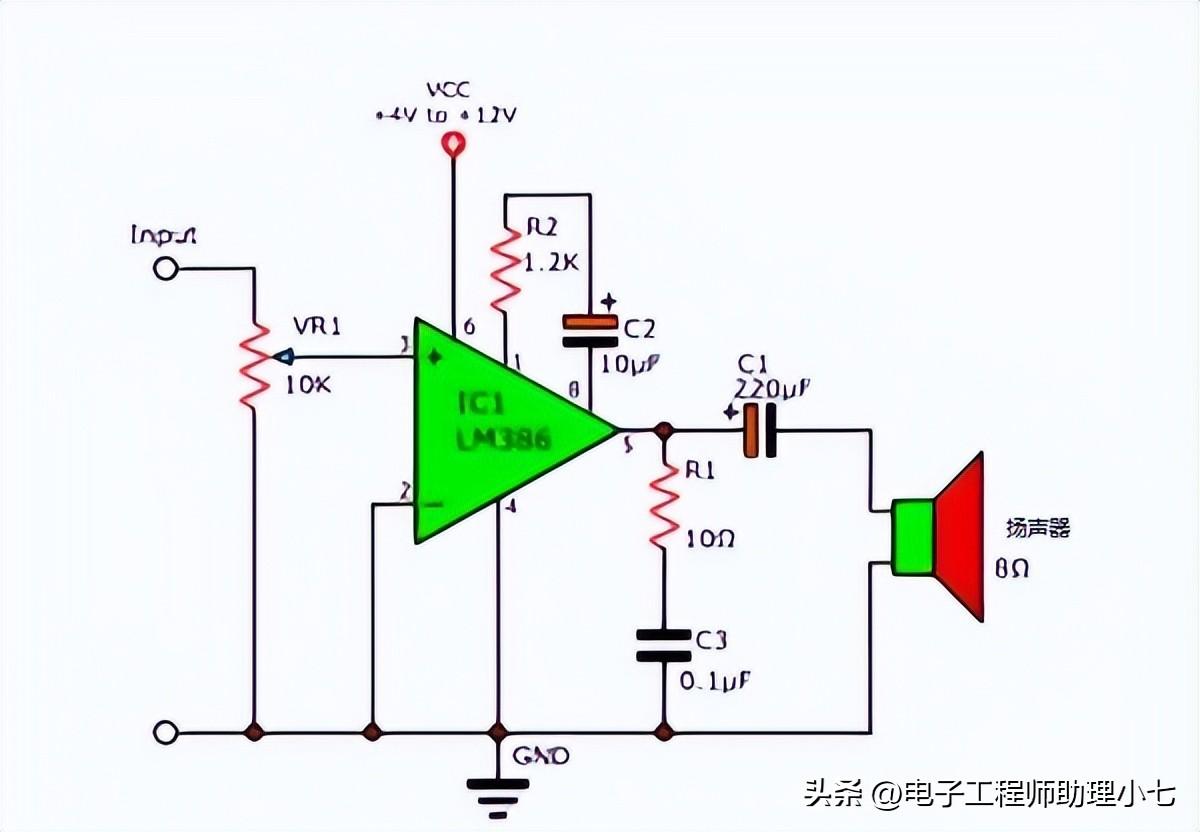

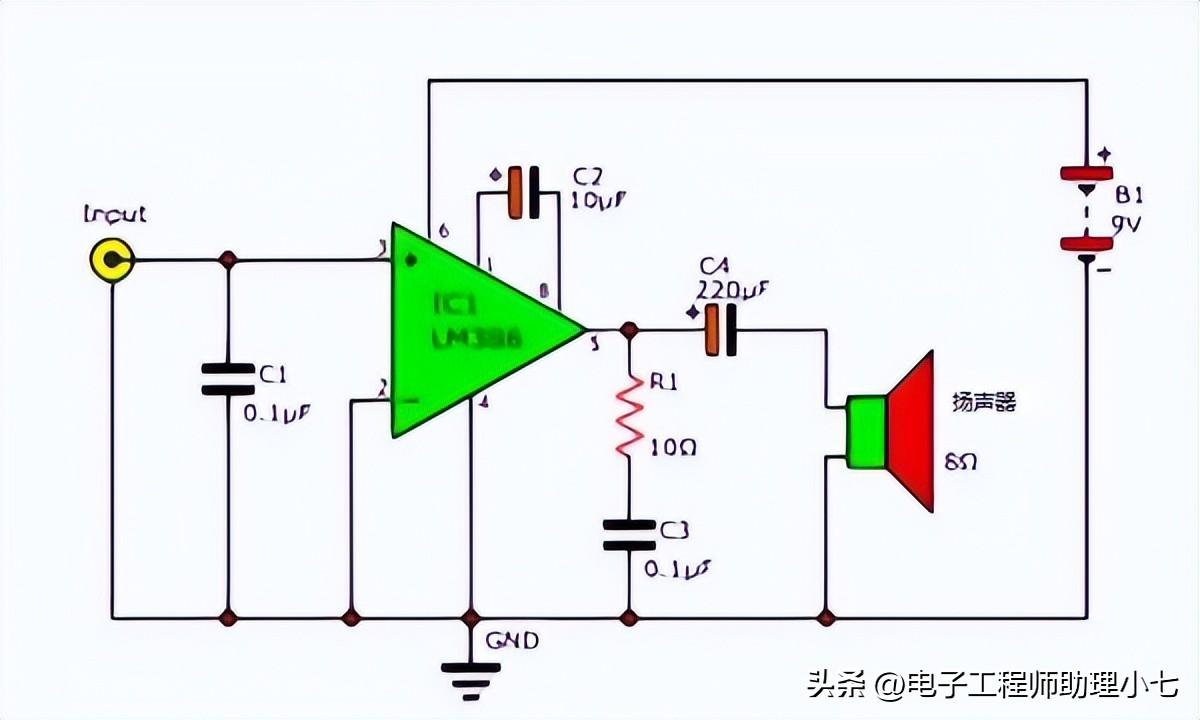

下图电路也是一个 9V 放大器电路，但增益高达 200 。

LM386 功放电路--9V

1、零件清单

1）0.25W电阻，容差：5%

R1：10ΩR2：1.2K

VR1：10K电位器

2）电容

C1：0.01μF 50V 陶瓷C2：10μF 25V 电解C3：0.1μF 50V 陶瓷C5：220μF 16V 电解

3）半导体及其他

IC1：LM386，低压音频放大器SP1：8Ω 0.25W 扬声器B1：电池，9V

2、工作原理

首先，信号进入输入引脚 3，非反相输入 。这是一个单相形式的信号放大器。

C1 吸收噪声以保护输入 。C2 增加放大器的增益 。

通过增加 C2 电容可以获得更多增益。但是，较高的值会导致较大的失真（应低于 100μF）。

输出来自 IC1 的引脚 5 。信号通过 C4 耦合电容 ，这使得音频信号的质量更好，并阻止所有流向扬声器的直流电压。R1 和 C3 都是串联的，它们可以更好地保持高频响应 。

八、LM386 应用电路

1、LM386方波振荡器

LM386 应用电路

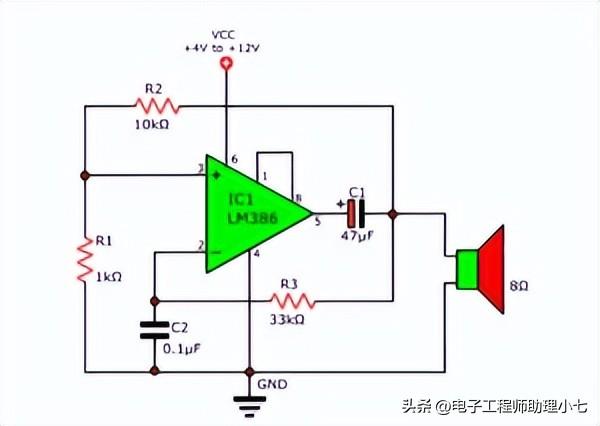

LM386 还可用于创建方波振荡器电路 ，它使使用扬声器更容易创建声音警报。因为这个IC是一种运算放大器。因此，在制作振荡器电路时也是一个不错的选择。

根据上述电路，输出频率约为1KHz，可通过 C2 改变 。电容越大频率越小，反之亦然 。

2、其他应用

音频放大器 LM 386 IC 可用于各种应用。它是音频部分最重要的芯片之一，常用于以下应用。

电池供电系统，如电视音响系统、超声波驱动器、从麦克风录制声音AM 和 FM 无线电放大器低功率音频放大器便携式音乐播放器笔记本电脑/电脑扬声器和小型便携式音响音频增强器维恩桥振荡器对讲机电源转换器

以上就是今天的内容，大家记得关注 ，给我点赞 哦，欢迎大家在评论区留言 ，请各位大佬多多指教 。

图片来源于小红书

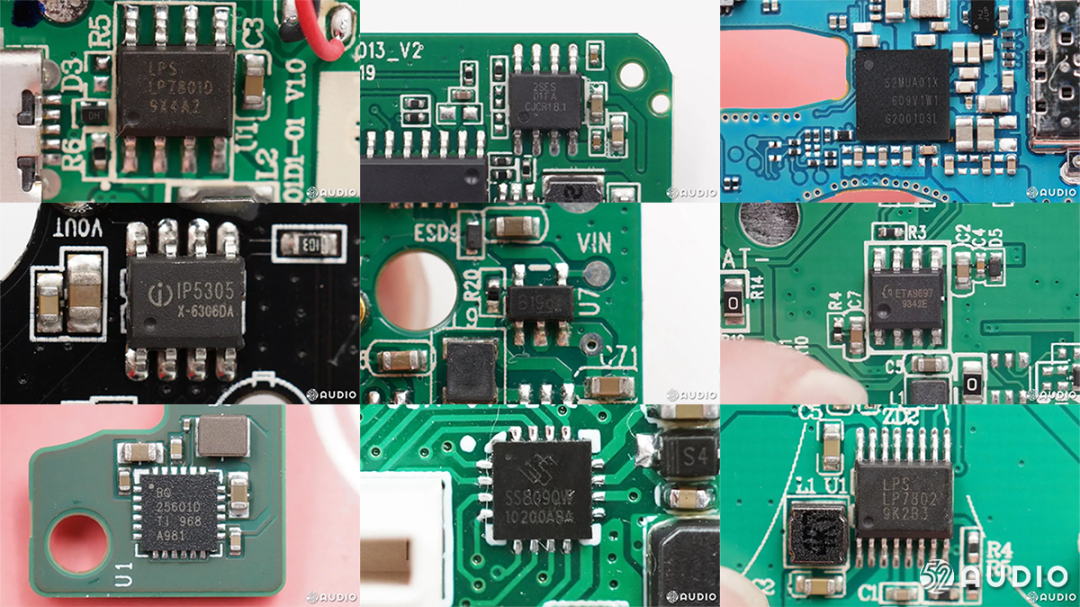

2021年TWS耳机充电盒电源管理芯片及应用案例汇总

北京时间2021月9月15日凌晨，“科技春晚”苹果秋季新品发布会正式举办，首场发布会推出了新款iPhone13系列智能手机、iPad系列平板电脑、Apple Watch系列智能手表、以及Apple TV机顶盒。新款Airpods系列TWS耳机产品又一次未能正式登场，但是我们相信苹果不会缺席2021。

苹果新机发布会带动了消费者对于科技电子消费市场的大量关注，并且还会带动消费者的一波换机潮。因此其他品牌厂商也会在这一时间段推出相应的最新产品，以吸引消费人群，促进产品的销量。

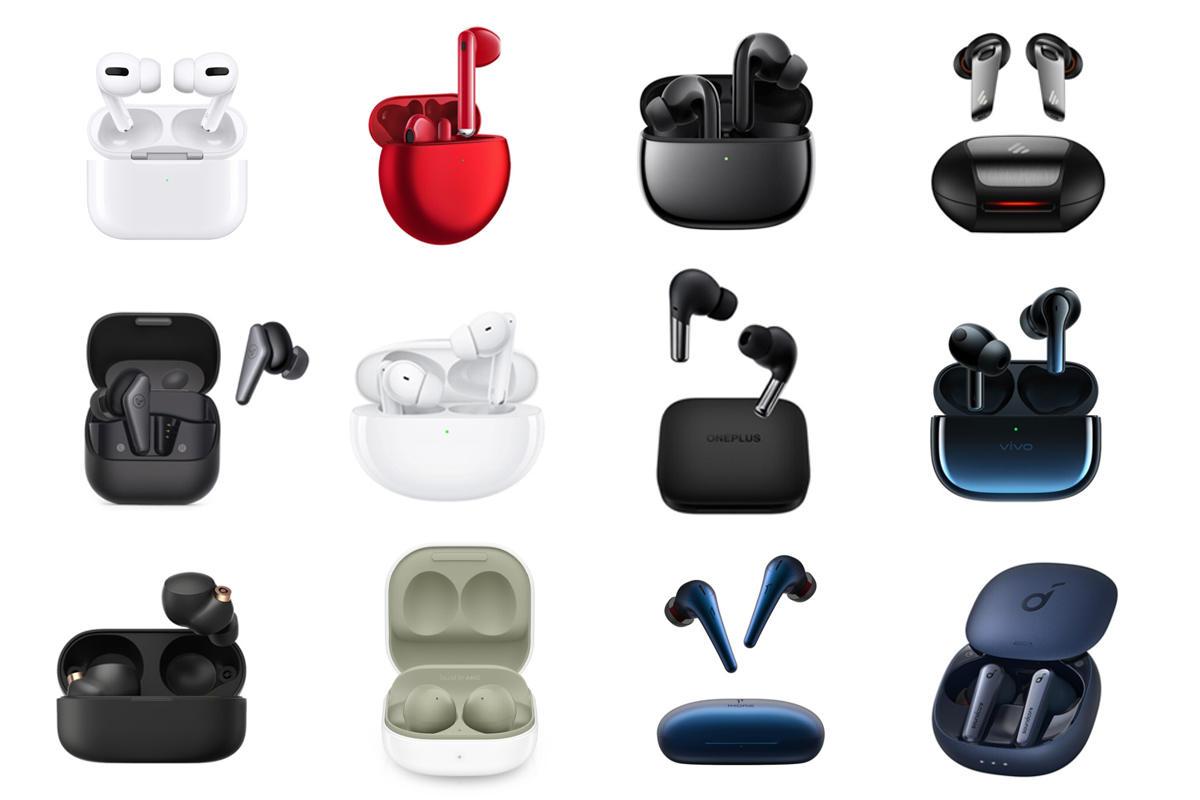

TWS耳机是目前电子消费市场增速最快的产品，也是智能手机的主要伴侣之一，换机潮的到来将推动TWS耳机销量在这一时间段的快速增长，也将带动TWS耳机相关产业链的销量增长。

TWS耳机之所以能够如此快速的发展，便携性是其中最大的因素之一。一方面，蓝牙音频技术的应用为TWS耳机提供了脱离线材束缚的无线连接。另一方面，电池的加入为耳机无线播放提供了能量，也为充电盒能够为耳机额外充电提供了基础，从而进一步提升了TWS耳机的整体续航。

充电盒为耳机充电的过程中，电源管理芯片主要负责为充电仓内部电池充电、内部电池升压输出为耳机充电，以及对内置锂电池的过充、过放、过流、短路等进行安全防护，起到提升电池充电速度、精准控制电流电压、减少对耳机电池的损害等功能。

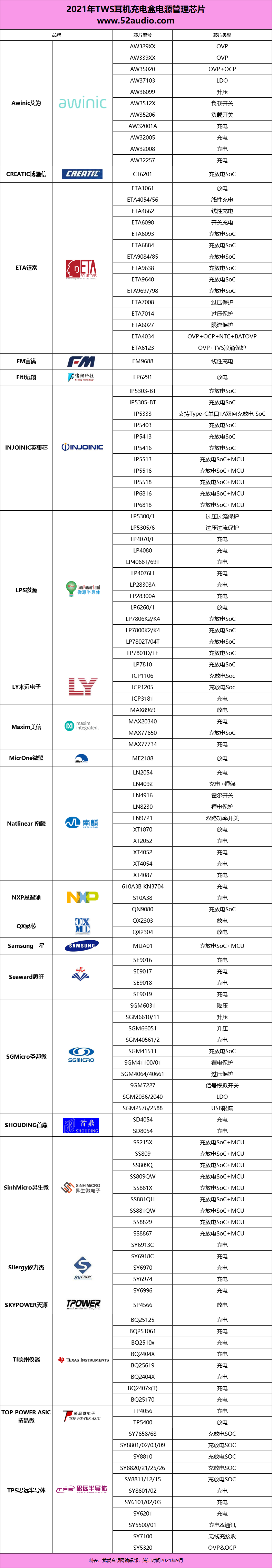

此前我爱音频网为大家汇总整理了2021年TWS耳机蓝牙音频SoC，此次再来为大家分享一下2021年TWS耳机充电盒电源管理芯片，包含了23家电源芯片厂商推出的138款电源管理芯片产品，下面来看看都有哪些产品使用了哪些充电盒电源管理芯片吧~

（顺序按照品牌英文名称首字母 A-Z排列，排名不分先后）

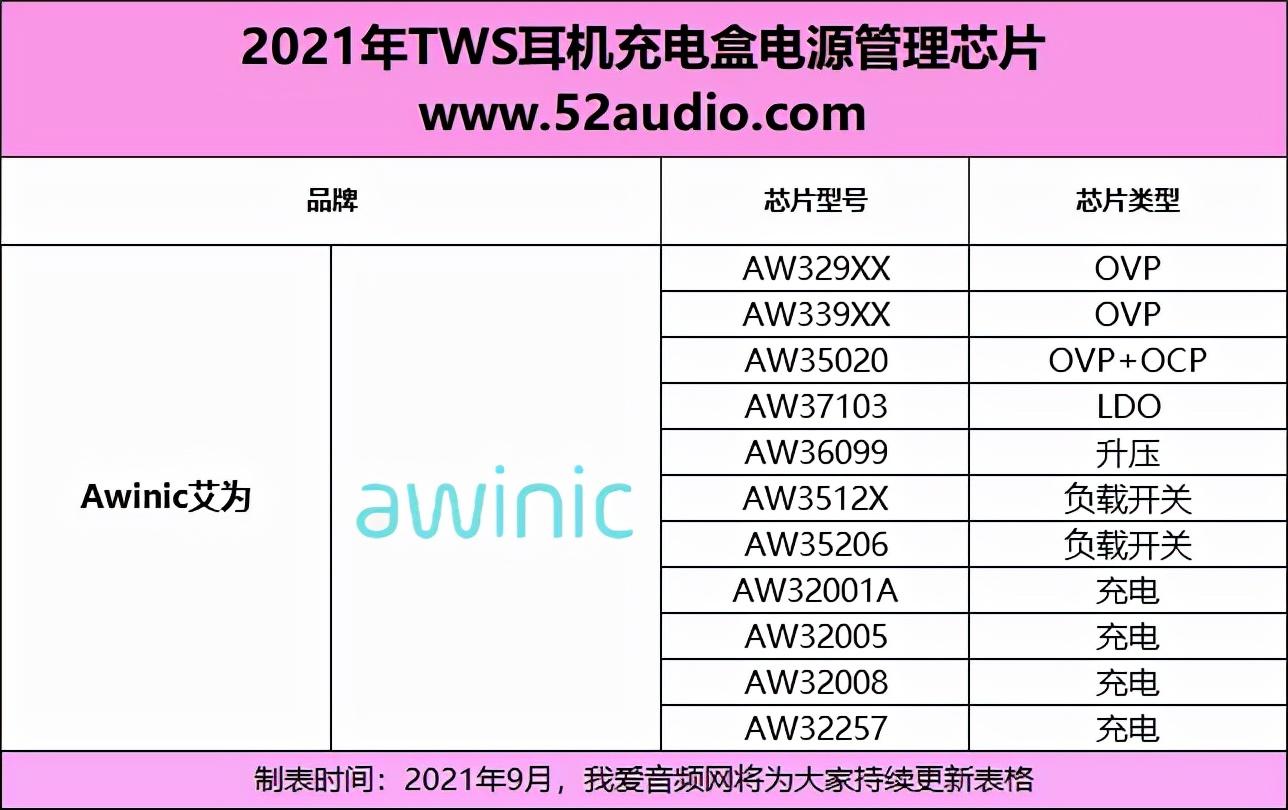

Awinic艾为

1、AW32001A

Awinic艾为 AW32001A 带功率路径管理的锂电池充电IC，输入耐压28V，支持2-500mA充电电流，参数可由I²C接口设置。

应用案例：

（1）拆解报告：荣耀Earbuds 2 SE真无线耳机

CREATIC博驰信

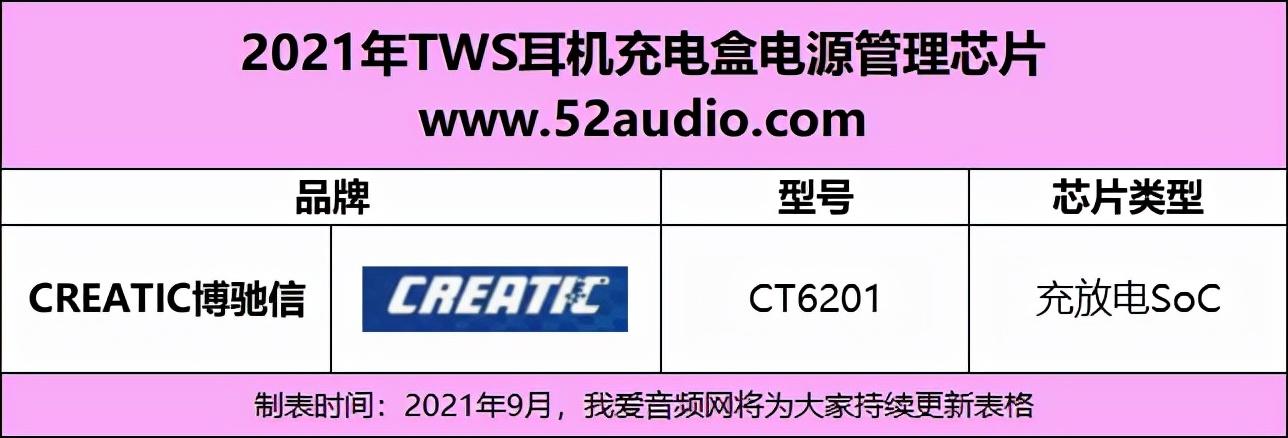

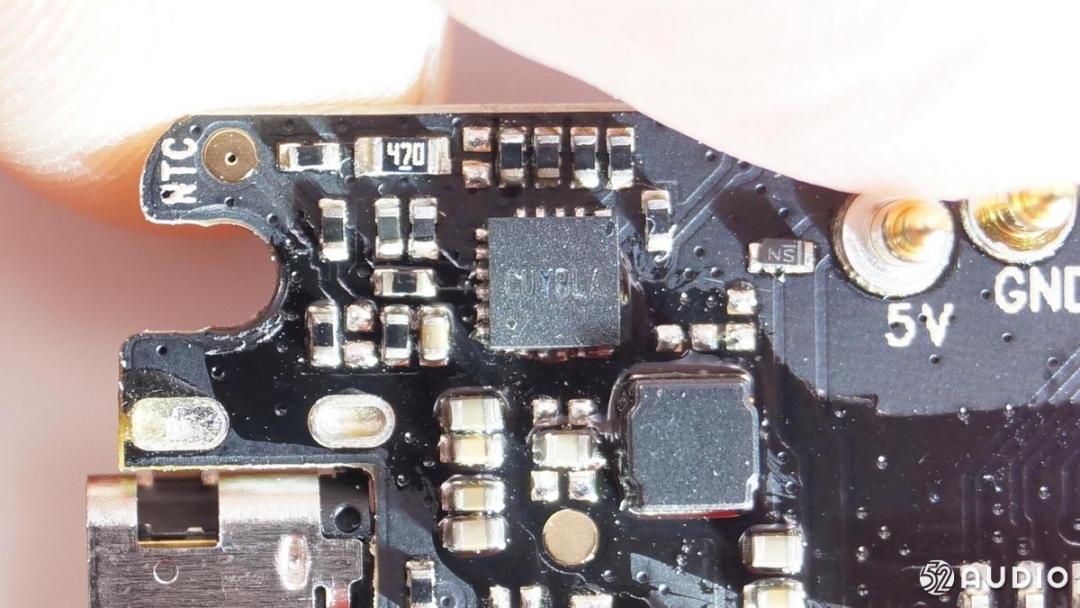

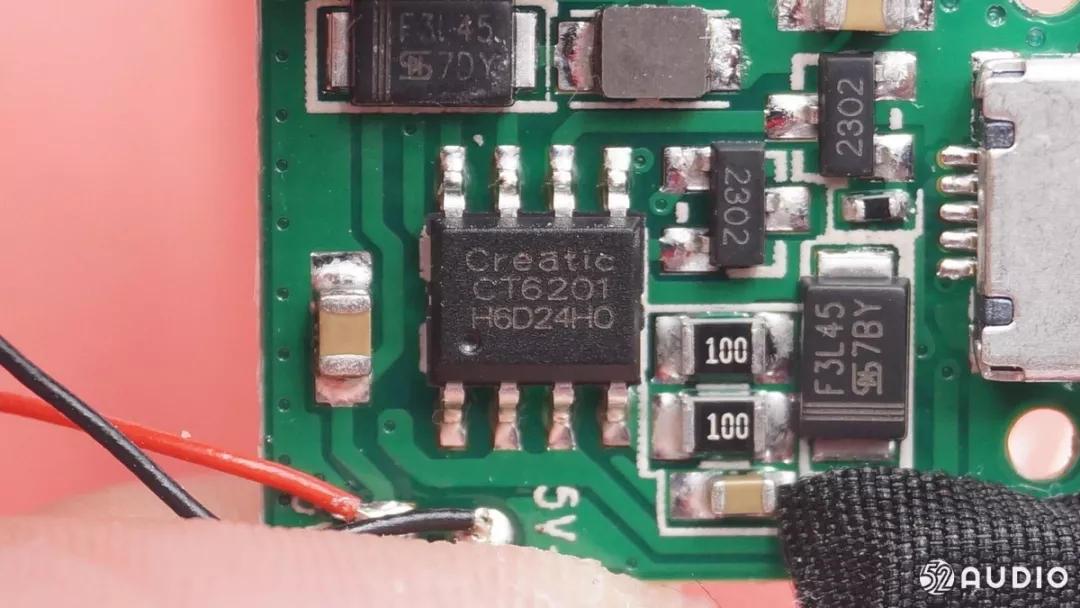

1、CREATIC博驰信 CT6201

CREATIC博驰信CT6201是一款集成 800mA 线性充电及 800mA 电流输出 Boost 升压 DC-DC 的移动电源管理芯片， 针对 2000-3000mAh 容量的单芯锂电池（锂离 子或锂聚合物）的礼品市场移动电源应用， 提供简单易用的解决方案。

CREATIC博驰信CT6201内部集成了一路 800mA 线性充电器，一路可用于 800mA大电流输出的 Boost 升压 DC-DC，DC-DC 内部集成了最大占空比限制，Power Save Mode/Pulse Width Mode 自动切换等功能。此外，为保证锂电池的安全使用，系统还集成了多种保护功能，如输入过流保护，IC 过温保护等。

应用案例：

（1）拆解报告：QCY Q29 TWS真无线蓝牙耳机

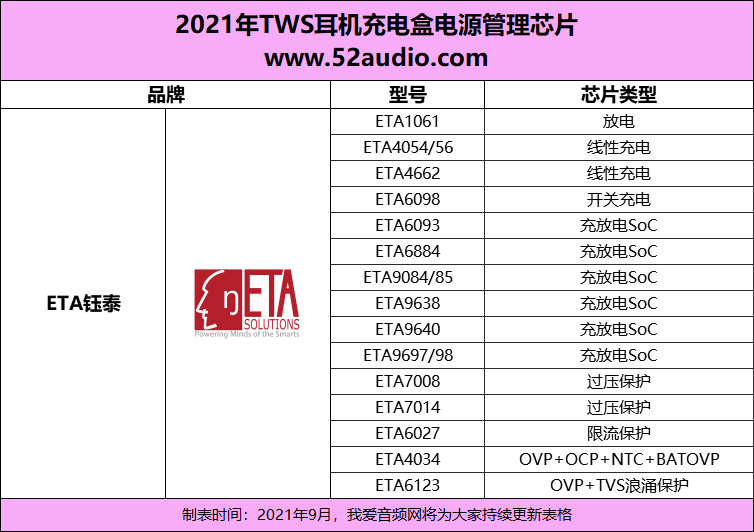

ETA钰泰半导体南通公司

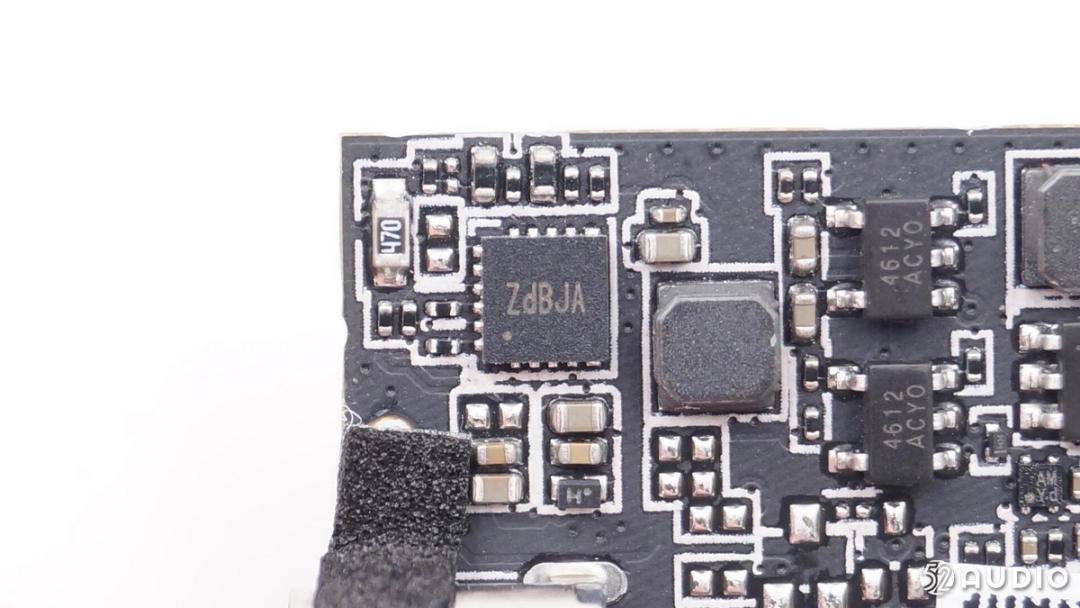

1、ETA钰泰 ETA1061

钰泰 ETA1061 1μA超低静态电流，1A同步整流升压转换器，将内置电池升压为耳机充电。ETA1061全集成了上、下侧功率管，实现了单芯片同步升压。可固定5.0V输出或通过外置较大的电阻实现电压从Vin~5.0V之间调整。

其内置了高达1.4MHz的开关频率驱动器，使得外部电感感量可低至2.2μH以下，并且封装更为小巧，常规的扁平式贴片3mm*3mm的体积即可满足需求。不仅如此，极高的频率还省略了众多的Cout输出电容器，如图所述，ETA1061仅需要一个4.7uF以内的Cout电容，即满足5V-400mA的输出能力要求。

应用案例：

（1）拆解报告：JOWAY乔威H96真无线蓝牙耳机

（2）拆解报告：Klipsch杰士 T5真无线 TWS蓝牙耳机

（3）拆解报告：360 PlayBuds 真无线耳机

（4）拆解报告：FIIL T1 入耳式 真无线耳机

（5）拆解报告：rapoo 雷柏 首款真无线耳机 XS200

（6）拆解报告：摩托罗拉Verve Buds 800 真无线蓝牙耳机

（7）拆解报告：Buttons Air真无线蓝牙耳机

（8）拆解报告：昂达AirPlus TWS蓝牙耳机

（9）拆解报告：品胜X- Pods1S真无线耳机

（10）拆解报告：Cleer ALLY PLUS 真无线降噪耳机

（11）拆解报告：HUAWEI华为 FreeBuds 4i 真无线降噪耳机

2、ETA钰泰 ETA4054

钰泰ETA4054输入耐压20V ，充电电流可调，充电精度高。带电池防反接功能，电池脚耐压16V，静态功耗小于1uA。

应用案例：

（1）拆解报告：东芝TWS真无线耳机

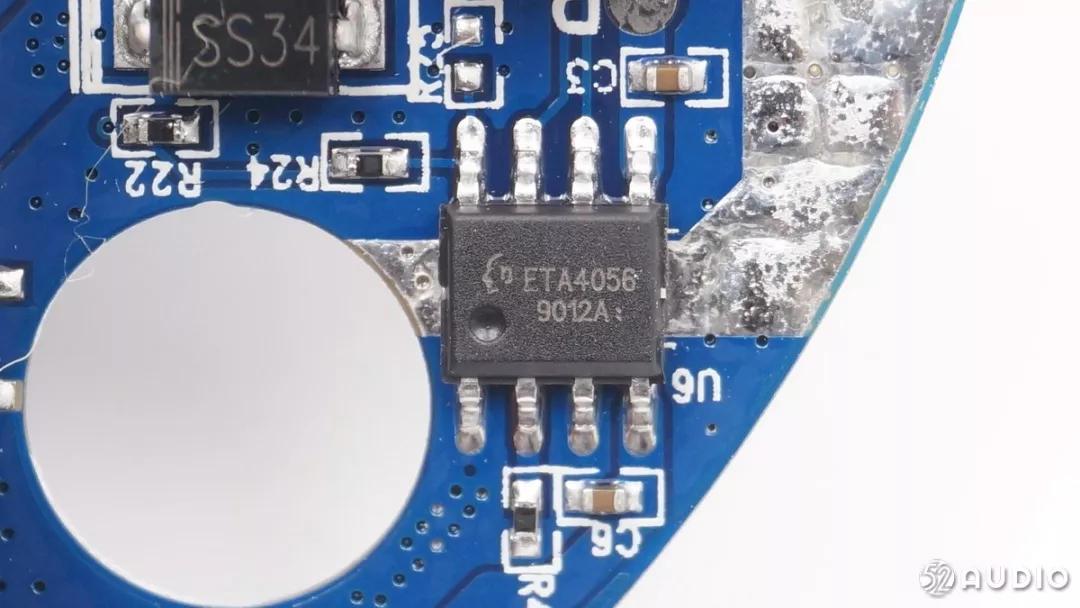

3、ETA钰泰 ETA4056

钰泰的ETA4056采用了常规的ESOP8封装，与其业界4056系列产品完全引脚兼容，具备NTC温度监控，EN充电使能控制，充电/充满双灯指示，1.2A充电能力。

钰泰ETA4056与常规的4056线性充电管理IC所最大的不同和区别就是：ETA4056具备高达20V的输入耐压，其能够强效抵抗各类浪涌，以及因为不恰当的QC所引起的过电压输入，非常有效的避免电子产品充电的任何可能性损坏。

应用案例：

（1）拆解报告：百灵声学KULARK语音互联真无线耳机

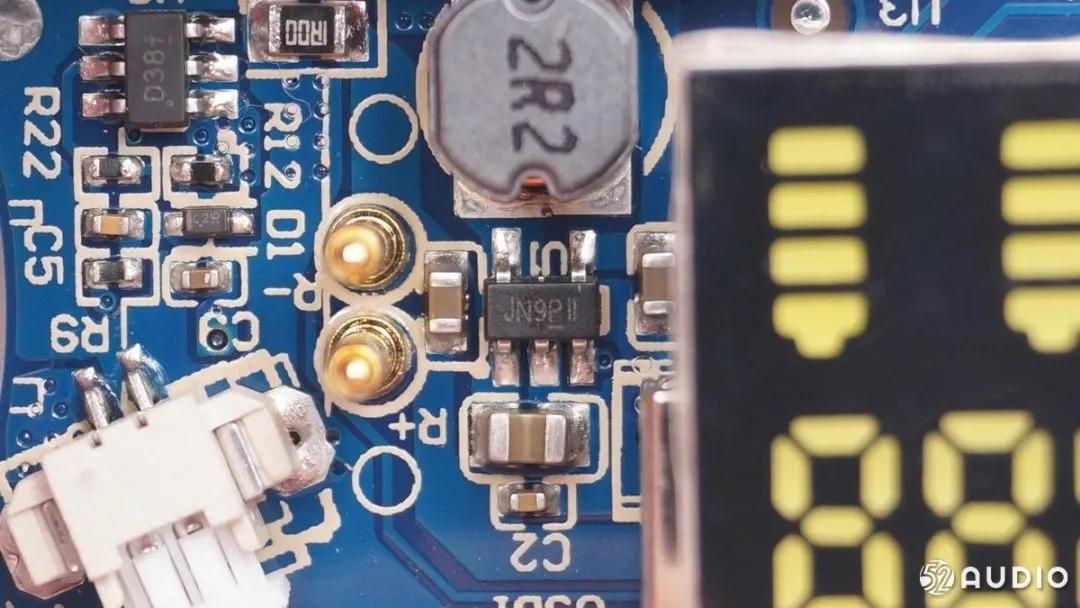

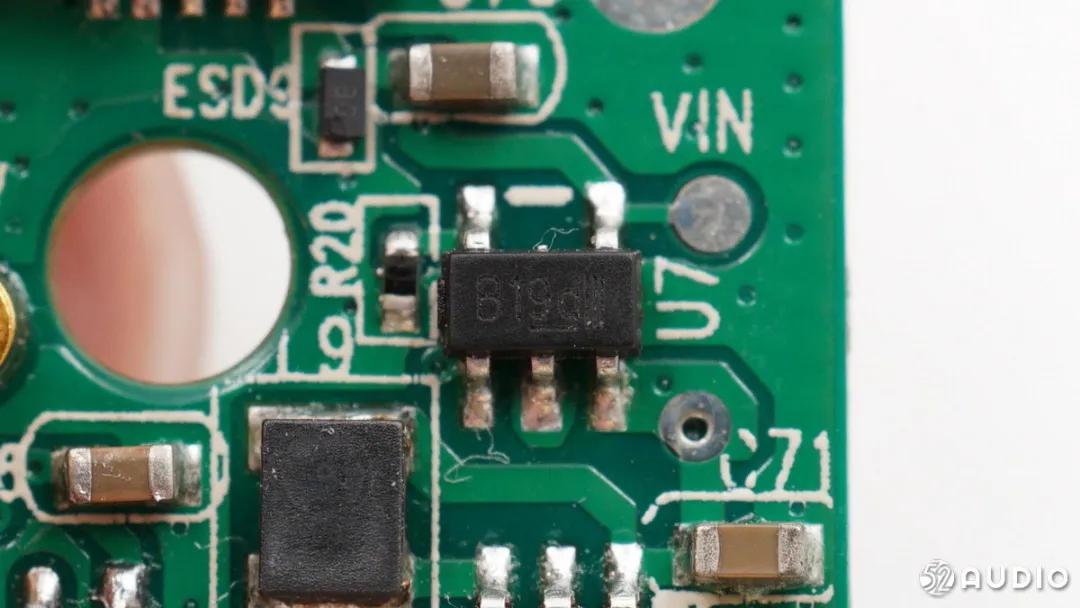

4、ETA钰泰 ETA6093

钰泰ETA6093三合一SOC电源管理芯片，支持1A开关充电，1A同步升压，充放电效率高。SOT23-5小型封装，集成度，外围少。搭配USB-C接口使用，可以做C口充放电功能。

应用案例：

（1）拆解报告：索爱真无线蓝牙耳机A1S

（2）拆解报告：iWALK声浪BTC001真无线蓝牙耳机

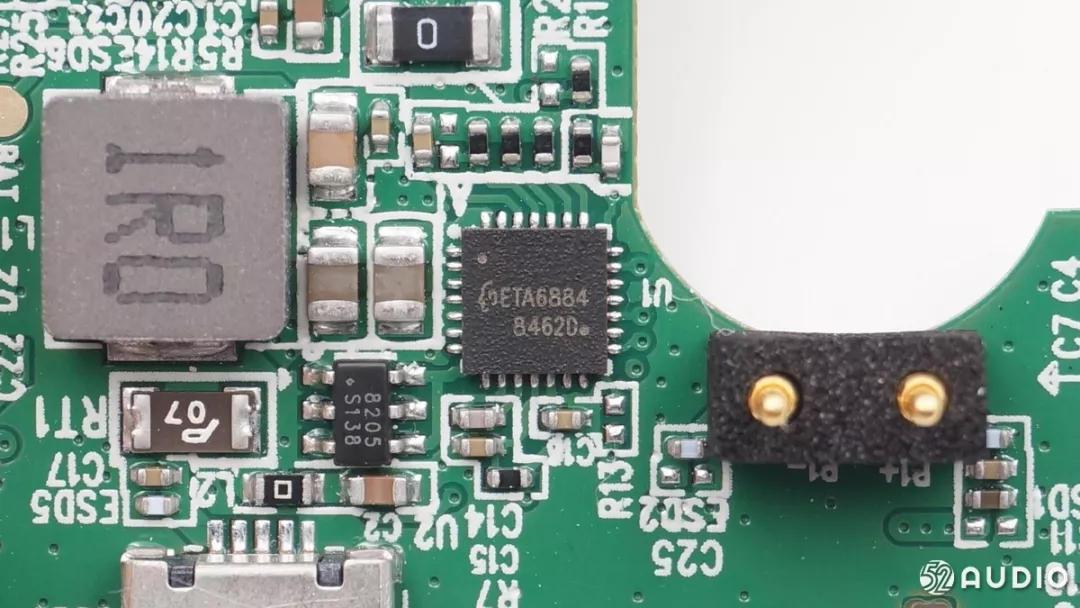

5、ETA钰泰 ETA6884

钰泰ETA6884是5V-2.1A充放电的移动电源芯片，自动负载启动，内置20V耐压能力，能够抵抗各种浪涌冲击，可用于移动电源，自带4个LED精准电量灯（电量可调），采用了QFN4×4-28封装。

应用案例：

（1）拆解报告：JBL Free 真无线TWS耳机

（2）拆解报告：酷狗X5 真无线蓝牙耳机

（3）拆解报告：ZOLO Liberty+ TWS蓝牙耳机

（4）拆解报告：Hobby Box 复仇者联盟系列

（5）MHS606 真无线蓝牙耳机

6、ETA钰泰 ETA9084

钰泰半导体ETA9084超低功耗TWS充电仓芯片，带充电、充满、放电和电量4颗指示灯。

钰泰半导体ETA9084功能非常完善，输入耐压高达20V，输出5V常开，待机功耗10uA；充电电流灵活可调，最大1A，适用各种电芯；带EN使能控制，可以配合单片机做更多功能；I/O口状态丰富，单片机兼容性很好，带充电、充满、放电和低电指示；带充电NTC温度保护，更加安全可靠；ESOP封装简单易贴，DFN小封装节省空间，两种封装任选；输入过压、输出过流、短路保护、电池过充过放保护，所有保护齐全。

应用案例：

（1）拆解报告：1MORE万魔 ComfoBuds 真无线蓝牙耳机

（2）拆解报告：1MORE万魔 ComfoBuds Pro 真无线降噪耳机

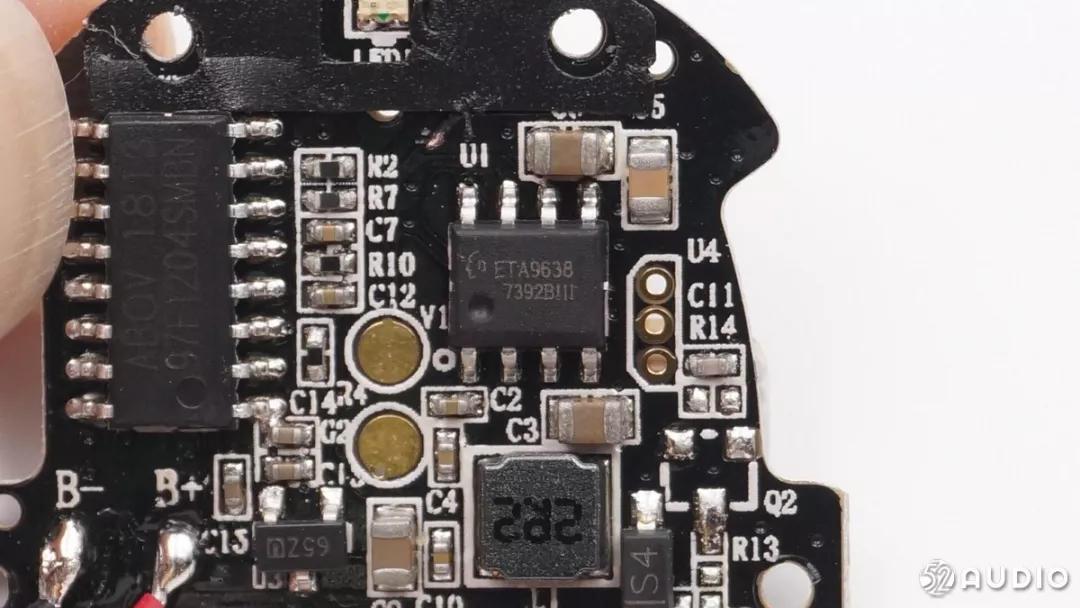

7、ETA钰泰 ETA9638

钰泰ETA9638是一颗通用的，集成了锂电池充电，和USB-OTG升压，输出能力达5V/1A的PMU。可广泛用于平板电脑，MiFi，移动电源等使用锂电池作为电源，又需要USB接口对外供电的电子系统中。

钰泰ETA9638的充电电流可达1A，放电电流也保证1A，待机电流可低至6uA。因节省了肖特基和MOSFET的能量损耗，系统总体能量转换效率达90%以上，相当于免费增加了电池容量。ETA9638采用易于焊接的ESOP8封装。

应用案例：

（1）拆解报告：小问智能耳机Ticpod Solo

（2）拆解报告：小问智能耳机TicPods Free

（3）拆解报告：小问智能耳机TicPods Free Pro

8、ETA钰泰 ETA9640

钰泰ETA9640是一颗专门针对移动电源设计的单芯片，集成所有充电放电以及空载识别、电量显示功能的PMU。ETA9640支持1A充电，5V-1A放电，1 LED电量心跳灯（亮灯负载电流为5mA），三合一移动电源芯片，ESOP8封装，带EN使能，也可配MCU。

应用案例：

（1）拆解报告：漫步者 TWS2 真无线蓝牙耳机

（2）拆解报告：疯米W1真无线耳机

（3）拆解报告：疯米W1真无线耳机青春版

（4）拆解报告：海威特 i93 TWS真无线蓝牙耳机

（5）拆解报告：惠威 AW-71 TWS真无线蓝牙耳机

（6）拆解报告：爱奇艺D30真无线蓝牙耳机

（7）拆解报告：飞利浦 SHB4385 TWS真无线蓝牙耳机

（8）拆解报告：魔宴 X12 Pro TWS真无线蓝牙耳机

（9）拆解报告：TAOTRONICS真无线蓝牙耳机

（10）拆解报告：U&I由我 HAPPY 1 TWS真无线蓝牙耳机

（11）拆解报告：U&I由我 HAPPY 2 TWS真无线蓝牙耳机

（12）拆解报告：VIDVIE X-Pods入耳式蓝牙耳机

（13）拆解报告：搭载PIXART原相方案的TWS真无线蓝牙耳机

（14）拆解报告：高仿苹果AirPods真无线耳机（瑞昱方案版）

（15）拆解报告：派美特PaMu Slide Mini 真无线蓝牙耳机

（16）拆解报告：realme Buds Air 幻耳 TWS 真无线耳机

（17）拆解报告：索爱真无线蓝牙耳机 T5

（18）拆解报告：MOMAX摩米士 BT1 TWS真无线耳机

（19）拆解报告：AMOI夏新 F9 TWS真无线蓝牙耳机

（20）拆解报告：Noise Shots XO真无线蓝牙耳机

（21）拆解报告：PHILIPS飞利浦TAT2205 TWS真无线蓝牙耳机

（22）拆解报告：昂达AirPlus 2 真无线蓝牙耳机

（23）拆解报告：MEES T3 真无线蓝牙耳机

（24）拆解报告：UGREEN绿联 HiTune WS100 真无线蓝牙耳机

（25）拆解报告：Defunc True Go 真无线蓝牙耳机

（26）拆解报告：Klipsch杰士 x McLaren迈凯伦联名款T5 II真无线运动耳机

（27）拆解报告：RHA TrueConnect 2 真无线蓝牙耳机

9、ETA钰泰 ETA9697

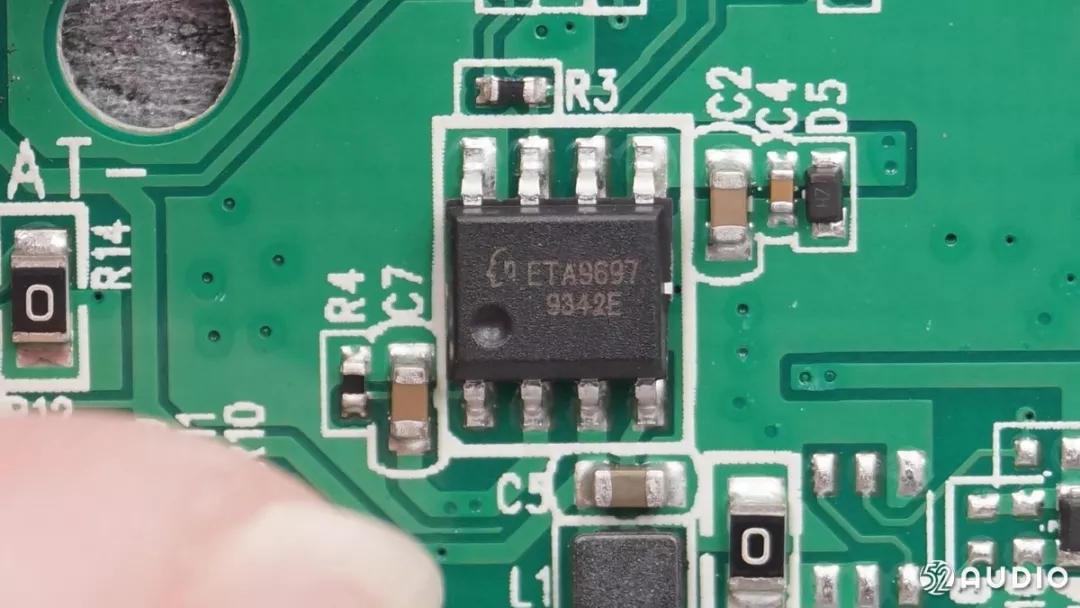

钰泰ETA9697采用ESOP8封装，是一个超低功耗的双通道PMU：集成了独立的16V耐压的线性充电器和5V同步升压变换器。其低功耗的5V升压变换器可支持高达5V-0.4A的输出能力，且可以通过对ENBST引脚置低电平，可实现彻底关闭输出。

钰泰ETA9697内置1.4MHz的开关频率，可以使用极少的2.2uH电感器，是理想的蓝牙充电仓二合一解决方案。

应用案例：

（1）拆解报告：漫步者HECATE GM4 TWS游戏耳机

（2）拆解报告：ROWCING TWS耳机

（3）拆解报告：JVC真无线耳机HA-A10T

（4）拆解报告：山水X15真无线蓝牙耳机

（5）拆解报告：MOMAX摩米士 Spark BT5 真无线蓝牙耳机

（6）拆解报告：飞智科技 银狐T1 真无线蓝牙耳机

（7）拆解报告：Haylou嘿喽 T16 真无线降噪耳机

（8）拆解报告：Urbanista爱班 London 真无线降噪耳机

（9）拆解报告：Panasonic松下 RZ-C100W 真无线蓝牙耳机

（10）拆解报告：omthing AirFree Pods真无线蓝牙耳机

（11）拆解报告：TOZO T12 真无线蓝牙耳机

（12）拆解报告：漫步者HECATE GM4 MINI 真无线蓝牙游戏耳机

（13）拆解报告：红魔真无线蓝牙游戏耳机

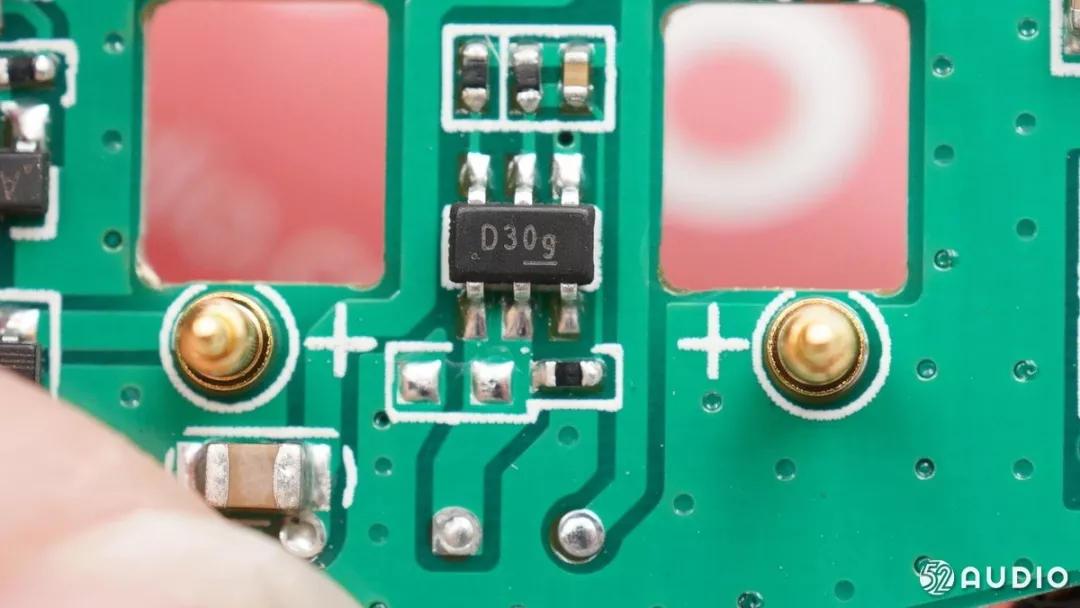

10、ETA钰泰 ETA7008

钰泰ETA7008是一颗OVP芯片，支持高达36V过压保护，OVP点可任意设置，保护后端系统。

应用案例：

（1）拆解报告：摩托罗拉Verve Buds 800 真无线蓝牙耳机

（2）拆解报告：索爱真无线蓝牙耳机A1S

11、ETA钰泰 ETA7014

钰泰 ETA7014，36V耐压，高侧过压保护IC，用于充电盒输入保护。

应用案例：

（1）拆解报告：Buttons Air真无线蓝牙耳机

（2）拆解报告：Sabbat魔宴 E12 Ultra 真无线蓝牙耳机

（3）拆解报告：Baseus倍思W07真无线蓝牙耳机

（4）拆解报告：百灵声学KULARK语音互联真无线耳机

（5）拆解报告：Cleer ALLY PLUS 真无线降噪耳机

FM富满

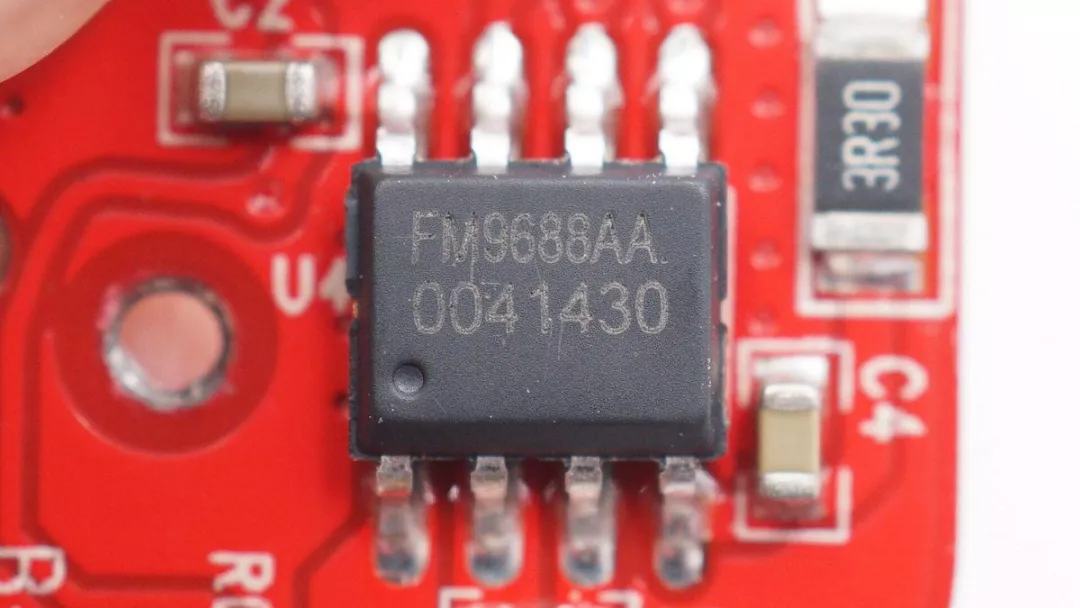

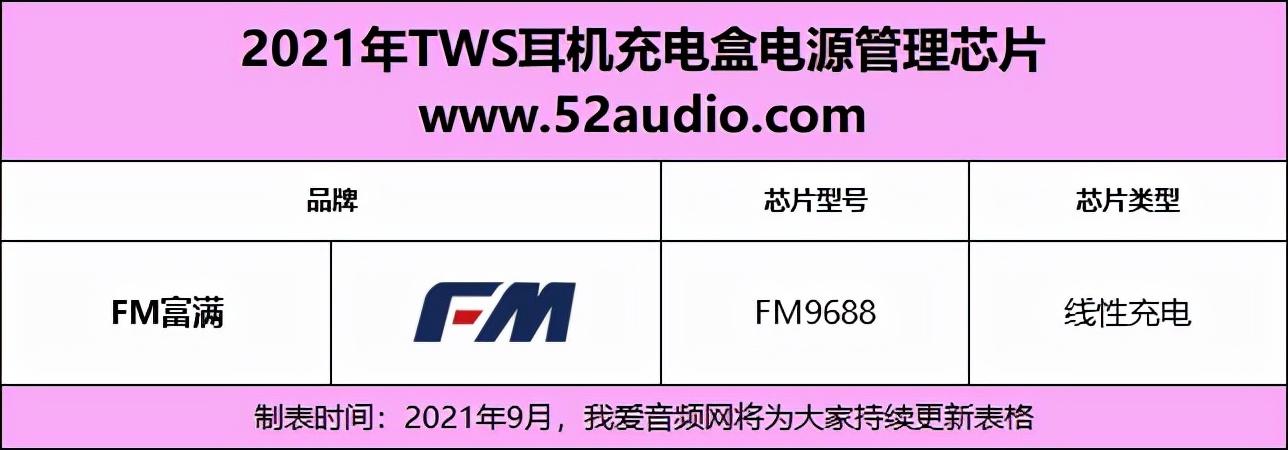

1、FM9688

FM富满 FM9688 电源管理IC，集成了锂电池充电管理，高效率的升压输出， LED 灯指示和按键功能模块。以线性方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，输出电压稳定等优点。

应用案例：

（1）拆解报告：MINISO名创优品 K66 真无线蓝牙耳机

Fiti远翔

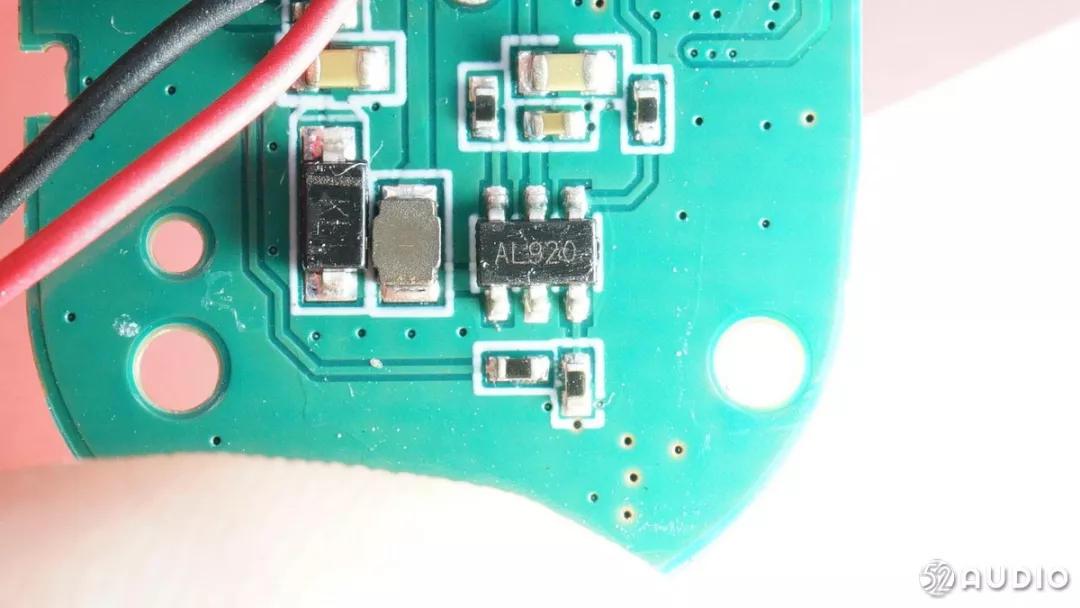

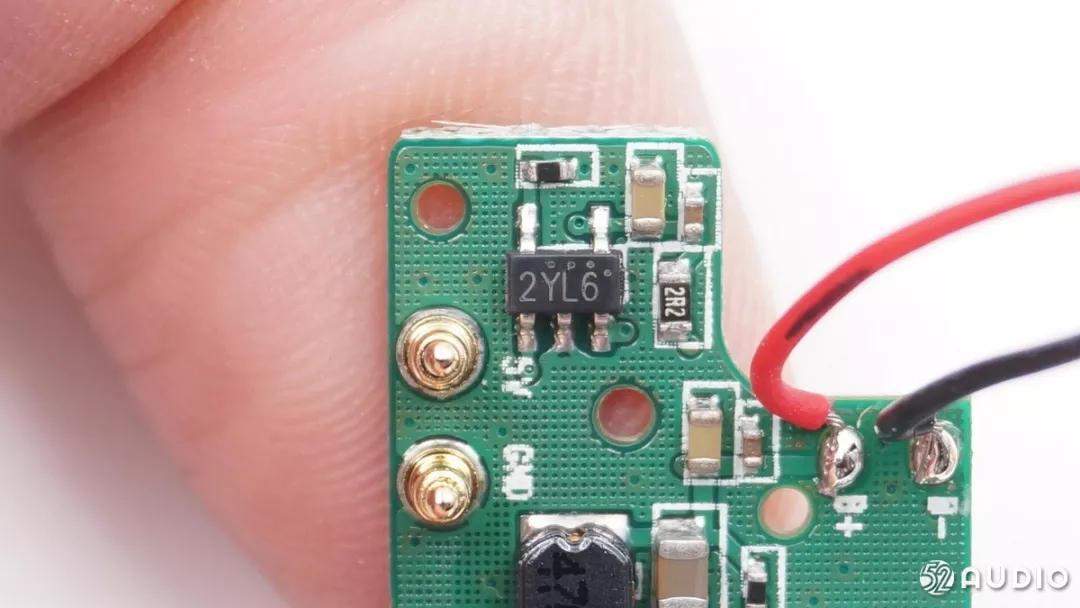

1、Fiti远翔 FP6291

Fiti远翔FP6291是一种电流模式升压型DC-DC变换器。其内置0.2Ω功率MOSFET的PWM电路使该调节器具有很高的功率效率。内部补偿网络还可以将多达6个外部元件的数量降到最低。误差放大器的非逆变输入端与0.6V的精密参考电压相连，内部软启动功能可降低励磁涌流。

应用案例：

（1）拆解报告：魅族POP真无线蓝牙运动耳机

（2）拆解报告：MEES Fit1C TWS真无线蓝牙耳机

（3）拆解报告：SSK 飚王 BT08 TWS真无线耳机

（4）拆解报告：Astrotec阿思翠 S60 真无线耳机

（5）拆解报告：EDIFIER 漫步者 TWS1 真无线耳机

（6）拆解报告：JEET Air Plus真无线蓝牙耳机

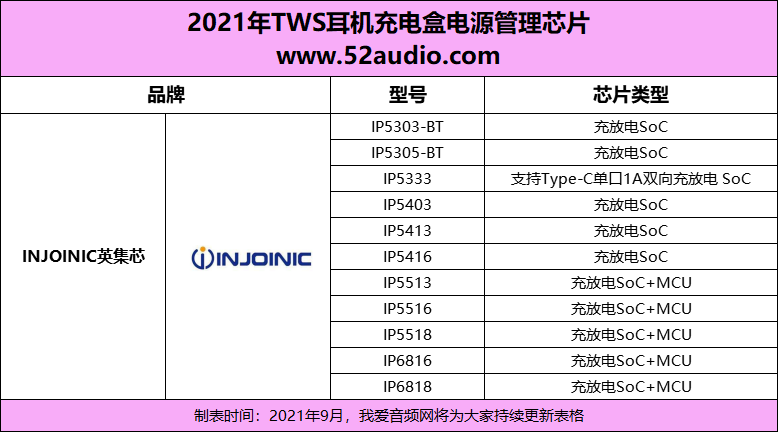

INJOINIC英集芯

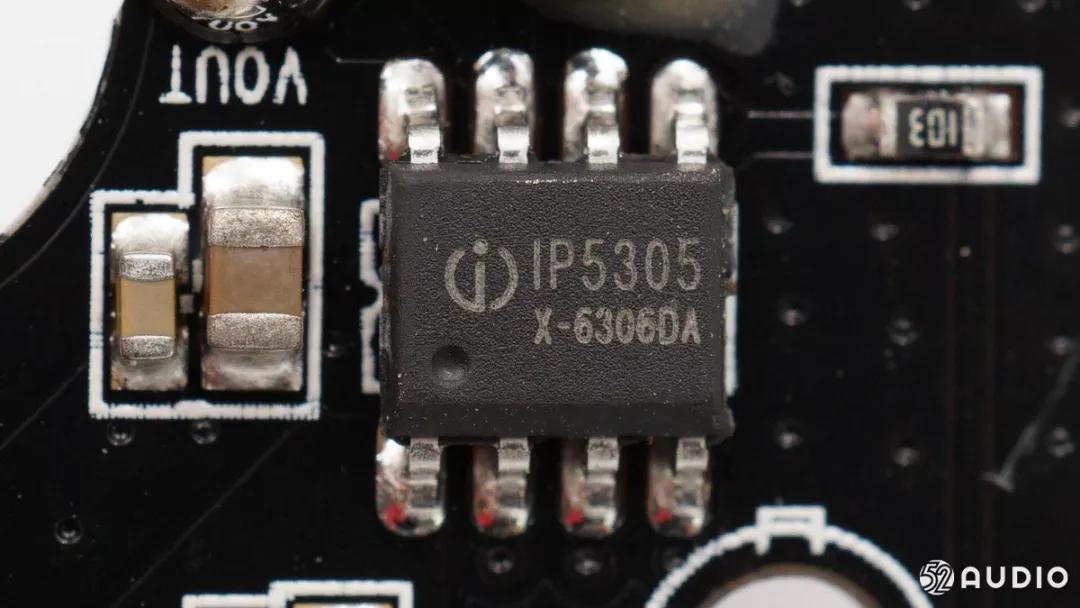

1、INJOINIC英集芯 IP5305

IP5305这是英集芯专门为TWS蓝牙耳机充电盒设计的电源管理芯片，可监测到5mA级别电流，是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源SOC。

英集芯IP5305支持1A同步升压转换，1.2A同步开关充电，升压效率高达91%，充电效率高达93%，并且内置电源管理路径，支持边充边放。IP5305具备输出过流、过压、短路保护，输入支持过压、过充、过放保护，整机具有过温保护等。该芯片具有高集成度与丰富的功能，使用时仅需少量的外围器件，可有效减小整体方案的尺寸，降低BOM成本。

应用案例：

（1）拆解报告：网易云音乐真无线耳机—音乐π

（2）拆解报告：Pioneer先锋SEC-E221BT真无线TWS耳机

（3）拆解报告：Pioneer先锋 SEC-E110BT TWS真无线蓝牙耳机

（4）拆解报告：PIHEN 品恒 G5 TWS真无线耳机

（5）拆解报告：JLab Epic Air 真无线运动耳机

（6）拆解报告：HiBy海贝WH3真无线蓝牙耳机

3、INJOINIC英集芯 IP5516

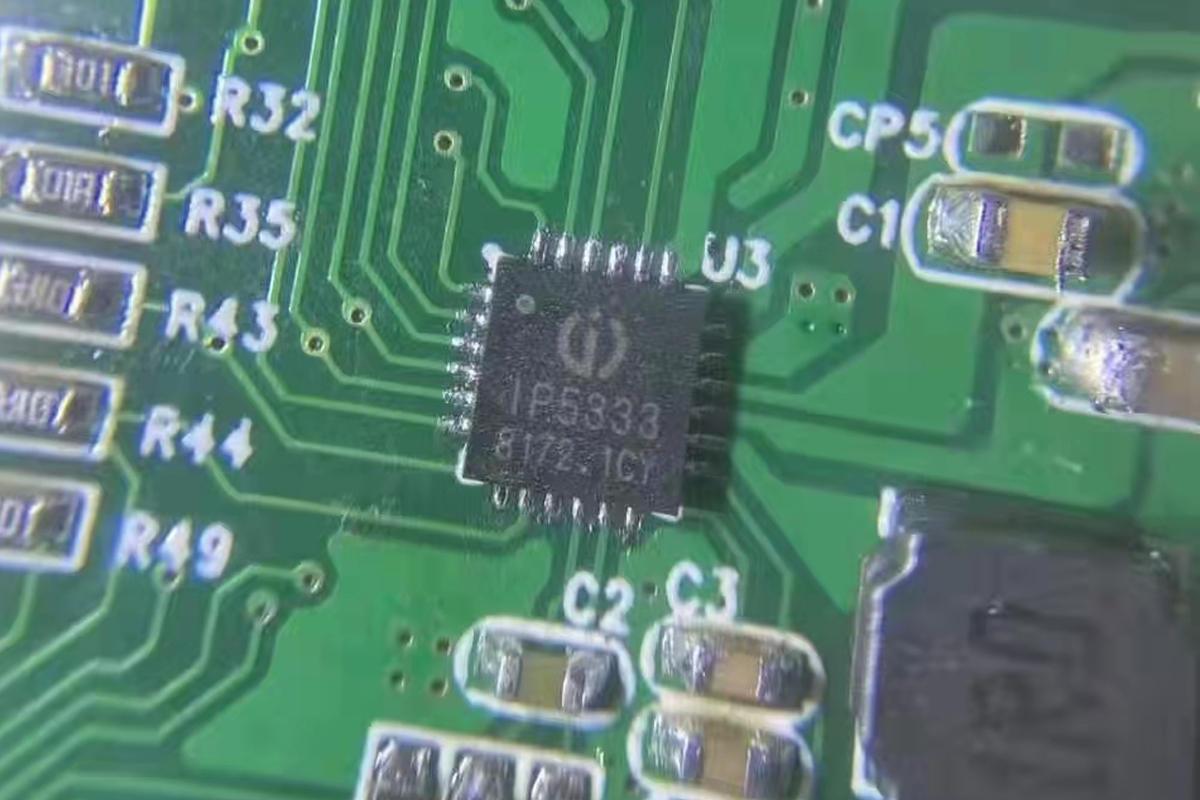

IP5333是一款集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容；IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。内置IC温度保护和输入电压智能调节充电电流；IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。

4、INJOINIC英集芯 IP5516

充电盒主控芯片为INJOINIC英集芯IP5516，单芯片集成MCU/充电管理/Boost升压，更有内置专门针对TWS充电仓方案独身定制的双耳独立检测电路。

英集芯IP5516整体方案只需要极少数电容电感等被动元器件， 即可实现完整的TWS充电仓功能。芯片的高度集成，方案BOM超简，不仅带来了生产加工的效率提升和成本的优化，更小的PCB尺寸使得TWS充电仓可以设计的更小巧，额外的空间可以放更大容量的电池。英集芯IP5516内置MCU，终端客户可定制各种差异化的应用场景，实现品牌客户的各类需求。

应用案例：

（1）拆解报告：VANTEENIE梵蒂尼 A10真无线蓝牙耳机

（2）拆解报告：Baseus倍思 Encok W09 真无线蓝牙耳机

（3）拆解报告：漫步者 X6 真无线蓝牙耳机

（4）拆解报告：诺基亚E3101真无线耳机

5、INJOINIC英集芯 IP5518

英集芯IP5518是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5518可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至20uA。应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

应用案例：

（1）拆解报告：AUKEY傲基 EP-M1 真无线蓝牙耳机

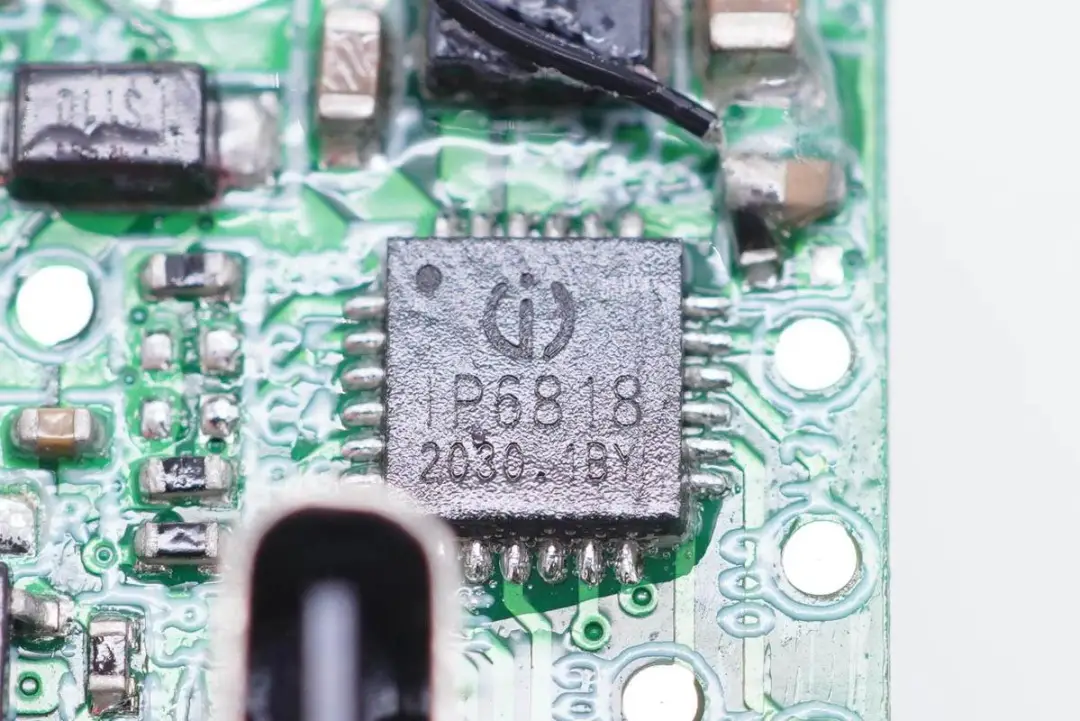

6、INJOINIC英集芯 IP6818

INJOINIC英集芯IP6818 是一款集成 Qi 无线充接收、5V 升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SoC，为无线充 TWS 蓝牙耳机充电仓提供完整的电源解决方案。

应用案例：

（1）拆解报告：BULL公牛TWS纯音耳机

（2）拆解报告：MPOW MX1真无线蓝牙耳机

7、INJOINIC英集芯 IP5413

英集芯IP5413 是一款集成 5V 升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC，为 TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5413 的线性充电提供最大 400mA 充电电流，可灵活配置最大充电电流。内置 IC 温度和输入电压智能调节充电电流功能。

8、INJOINIC英集芯 IP5416

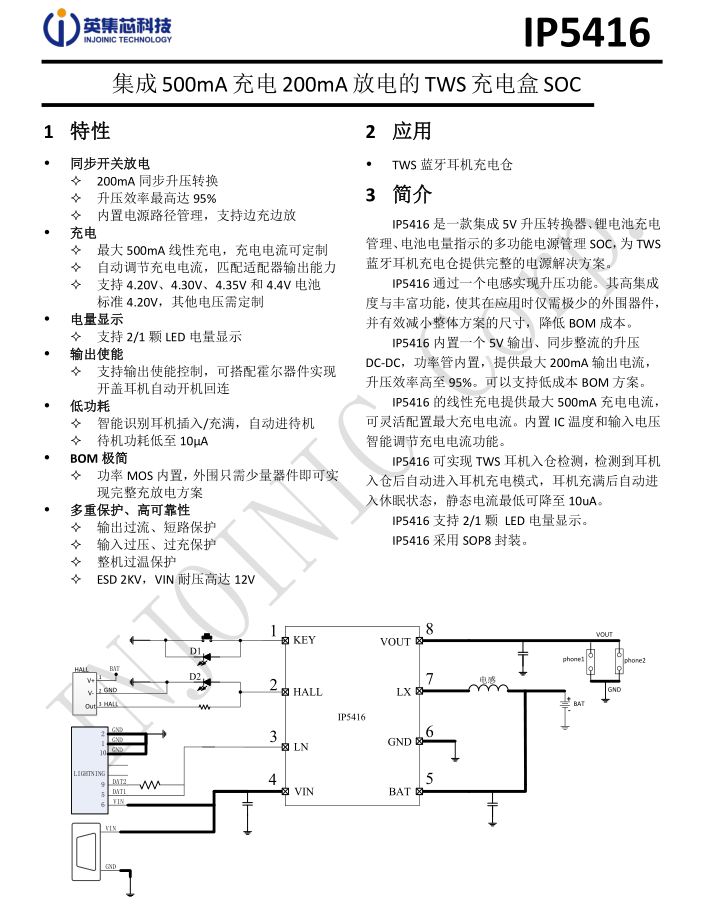

英集芯IP5416 是一款集成 5V 升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5416 的线性充电提供最大 500mA 充电电流，可灵活配置最大充电电流。内置 IC 温度和输入电压智能调节充电电流功能。

LPS微源

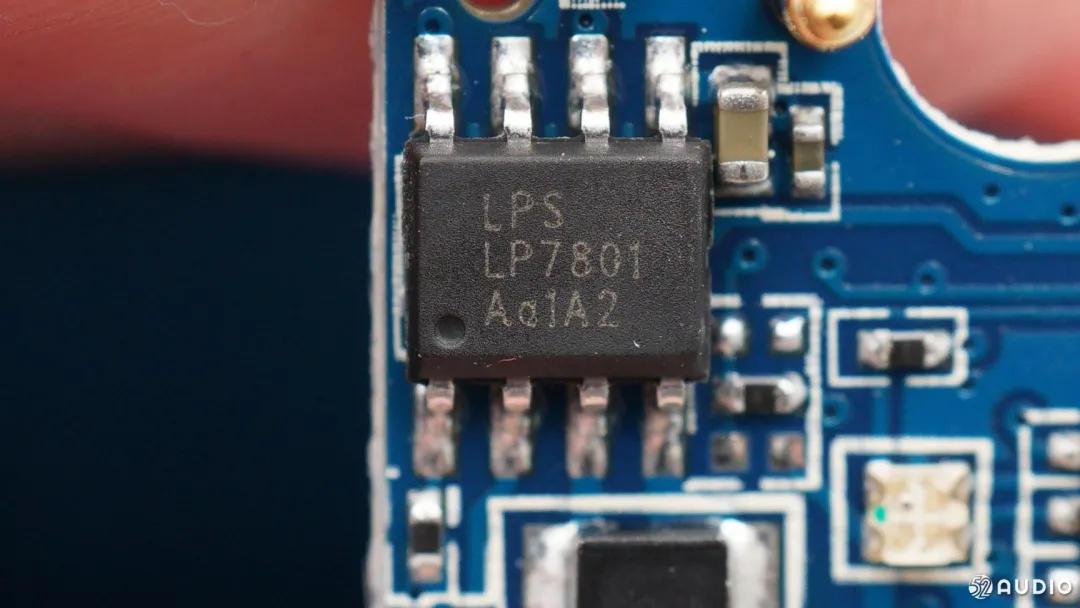

1、LPS微源 LP7801D

LPS微源半导体LP7801D超低功耗充电/放电单芯片，集成了线性充电管理模块、低功耗同步升压放电管理模块，在5V常开时整个耳机仓<10uA的待机电流（含耳机，保护板）；为目前国内首颗通过IEC62368安全认证的多合一芯片。

LP7801D采用ESOP-8封装，内置OVP，输入耐压28V，省去了输入过压保护元件，待机电流1uA。

应用案例：

（1）拆解报告：漫步者兄弟品牌Xemal声迈首款真无线耳机 X3

（2）拆解报告：荣耀亲选MOECEN声氏Earbuds X1真无线蓝牙耳机

（3）拆解报告：漫步者MiniBuds真无线耳机冇心版

（4）拆解报告：趣评测×余音 合作定制款 Q1 真无线蓝牙耳机

（5）拆解报告：Haylou嘿喽 GT5 真无线蓝牙耳机

（6）拆解报告：NOKIA诺基亚 P3600 真无线蓝牙耳机

（7）拆解报告：PHILIPS飞利浦 TAT3235 真无线蓝牙耳机

（8）拆解报告：声智TA来了真无线主动降噪智能耳机

2、LPS微源 LP7801T

LPS微源半导体 LP7801T超低功耗充电升压单芯片，专为小容量锂电池充/放电设计，集成了线性充电管理模块、低功耗同步升压放电管理模块，内置功率MOS，充电电流外部可编程，最大充电电流1A，在5V常开时整个耳机仓<10uA的待机电流（含耳机，保护板）。

微源LP7801T采用ESOP-8封装，内置OVP，内置NTC精准可调，输入耐压36V，省去了输入过压保护元件，待机电流1uA；升压模块效率高达95%，开关脚耐压高，固定5.1V输出，外围少，纹波小。

应用案例：

（1）拆解报告：JLab Go Air 真无线运动耳机

（2）拆解报告：漫步者Xemal声迈X5真无线立体声耳机

（3）拆解报告：漫步者HECATE GM45 真无线蓝牙游戏耳机

（4）拆解报告：喜马拉雅 小雅AI真无线耳机

（5）拆解报告：UGREEN绿联 HiTune T1真无线蓝牙耳机

（6）拆解报告：QCY T10 真无线蓝牙耳机

（7）拆解报告：QCY T11 真无线蓝牙耳机

（8）拆解报告：TOZO NC2 真无线降噪耳机

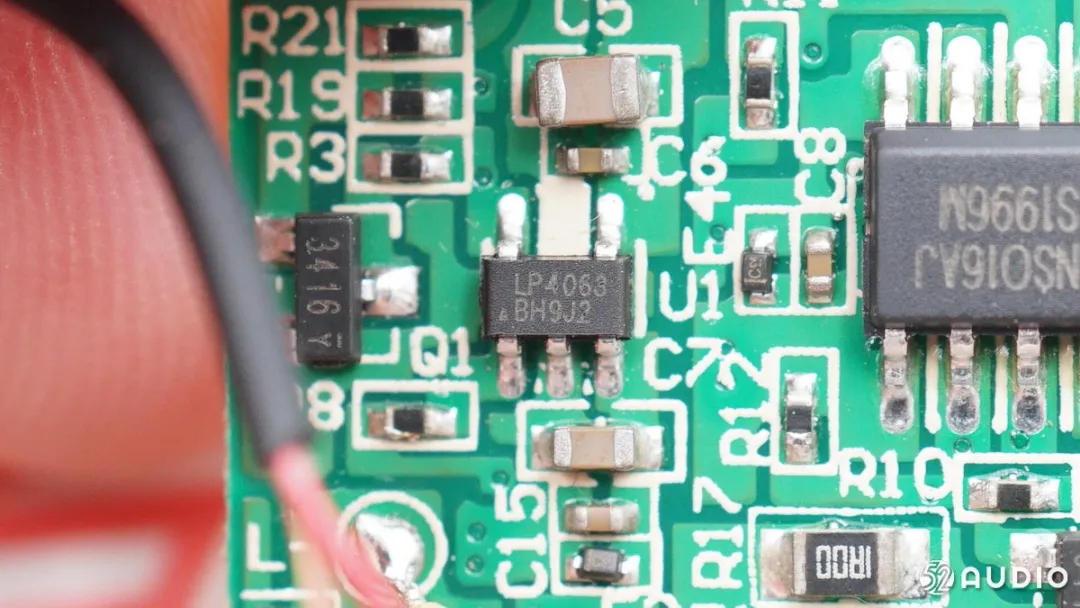

3、LPS微源 LP4060

LPS微源半导体 LP4060 充电IC，最大充电电流800mA，无需取样电阻，外置MOS管，防反接二极管，外围元件精简，用于为充电盒内置电池充电。

应用案例：

（1）拆解报告：摩托罗拉Verve Buds 800 真无线蓝牙耳机

（2）拆解报告：iWalk 声恋 BTA003真无线蓝牙耳机

4、LPS微源 LP7802A

LPS微源半导体，型号LP7802A，是一款支持1A线性充电、同步整流升压放电、负载识别、控制、状态指示、双通道独立放电功能的六合一单芯片解决方案。

微源LP7802A是一款支持双通道充电状态独立输出，六合一充电仓专用芯片，输入端内置符合车规级标准的30V 过压保护，待机功耗低至23uA，支持霍尔开关，充满截止电流可调至1mA，左右耳独立识别独立充电，整仓无需MCU极简设计，SSOP16封装节省面积，让TWS充电盒的设计省时又省心。

应用案例：

（1）拆解报告：HolyHigh圣高 ET2真无线蓝牙耳机

（2）拆解报告：联想thinkplus TrackPods真无线蓝牙耳机

（3）拆解报告：360 PopBuds SE 真无线蓝牙耳机

（4）拆解报告：MEES迈斯 A5 真无线蓝牙耳机

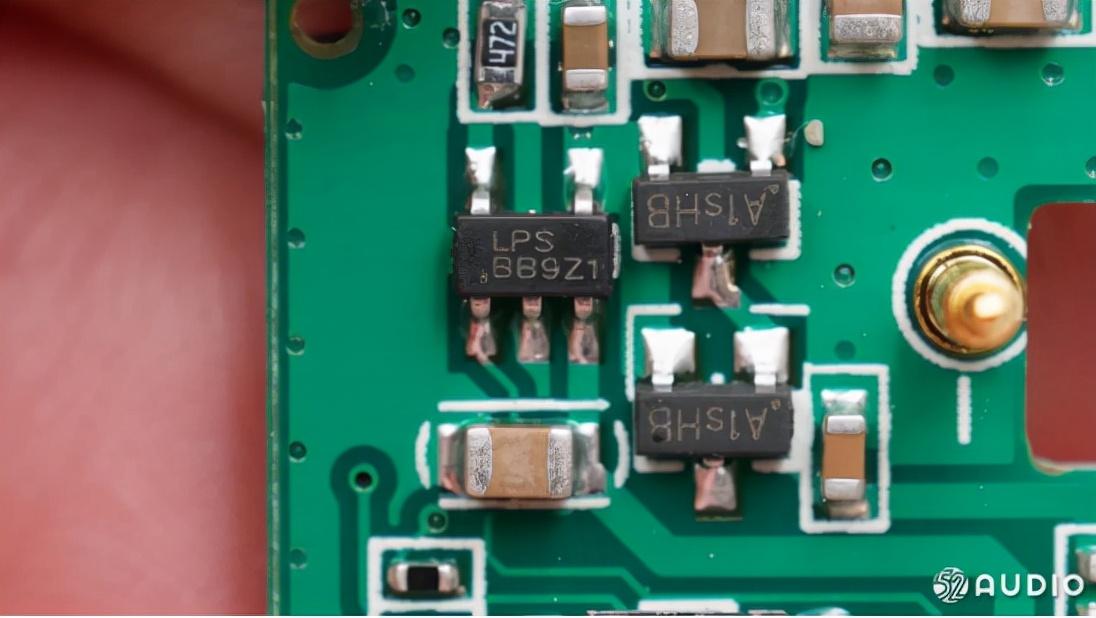

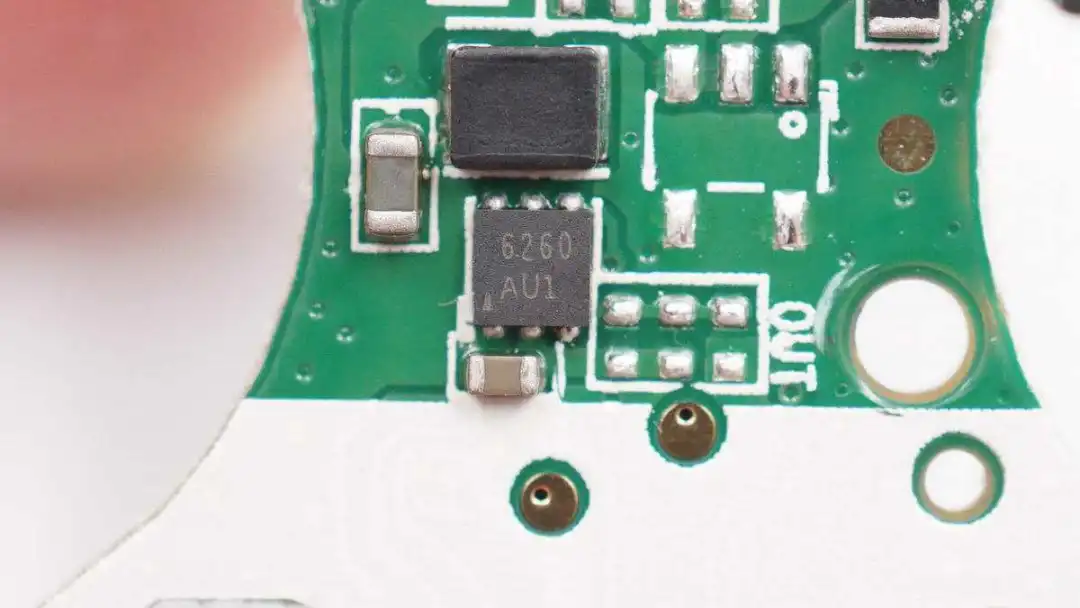

5、LPS微源 LP6260

微源半导体 LP6260，超低静态同步升压转换器，开关频率1.2MHz，支持多种保护功能，外围仅三颗元件，非常精简。用于将充电盒电池输出升压为耳机充电。

应用案例：

（1）拆解报告：Redmi红米 AirDots 3 真无线蓝牙耳机

（2）拆解报告：Haylou嘿喽 MoriPods 真无线蓝牙耳机

（3）拆解报告：嘿喽 W1 真无线蓝牙耳机

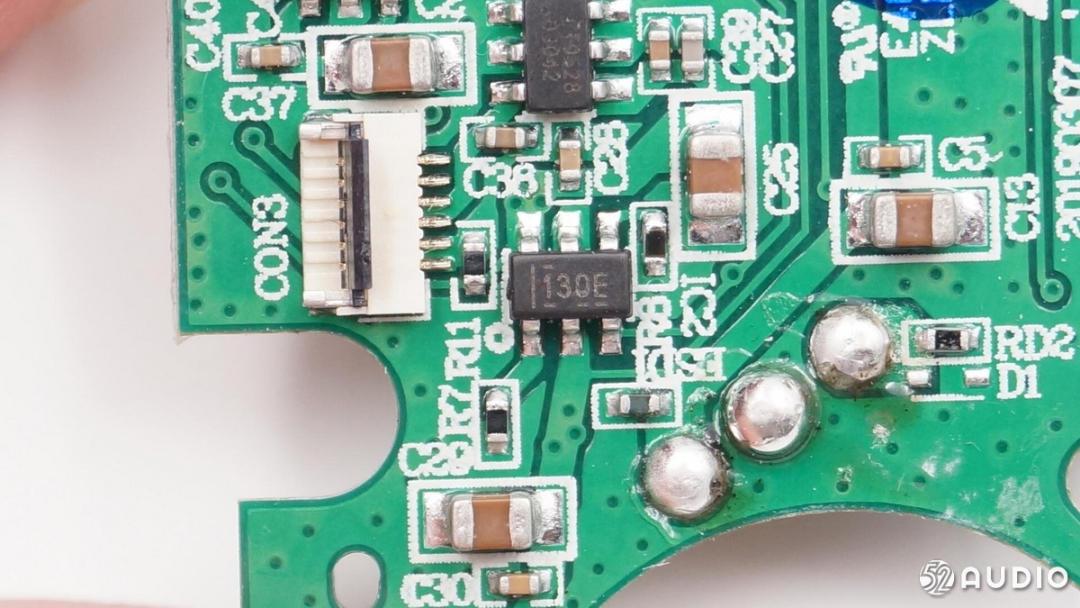

6、LPS微源 LP6261

LPS微源半导体的LP6261，1uA低功耗升压芯片。采用SOT23-6封装，1.7uA超低功耗升压( 5V常开时)，只需3个外围（电感和输入输出电容各1pcs)；关断电流<0.1uA，内置EN完全关断，内置短路保护。

应用案例：

（1）拆解报告：QCY T4 TWS蓝牙耳机

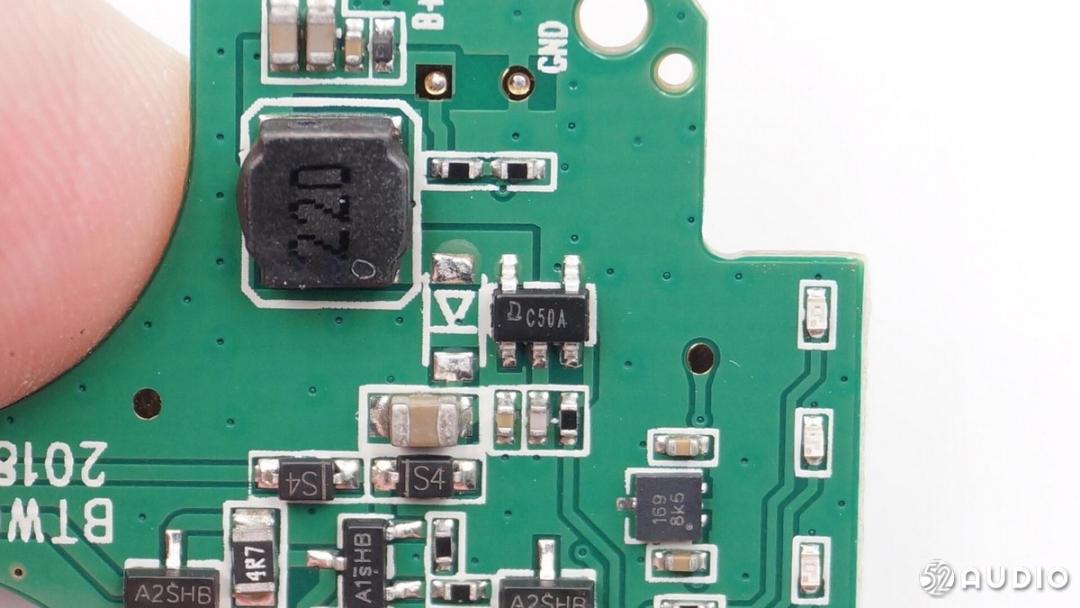

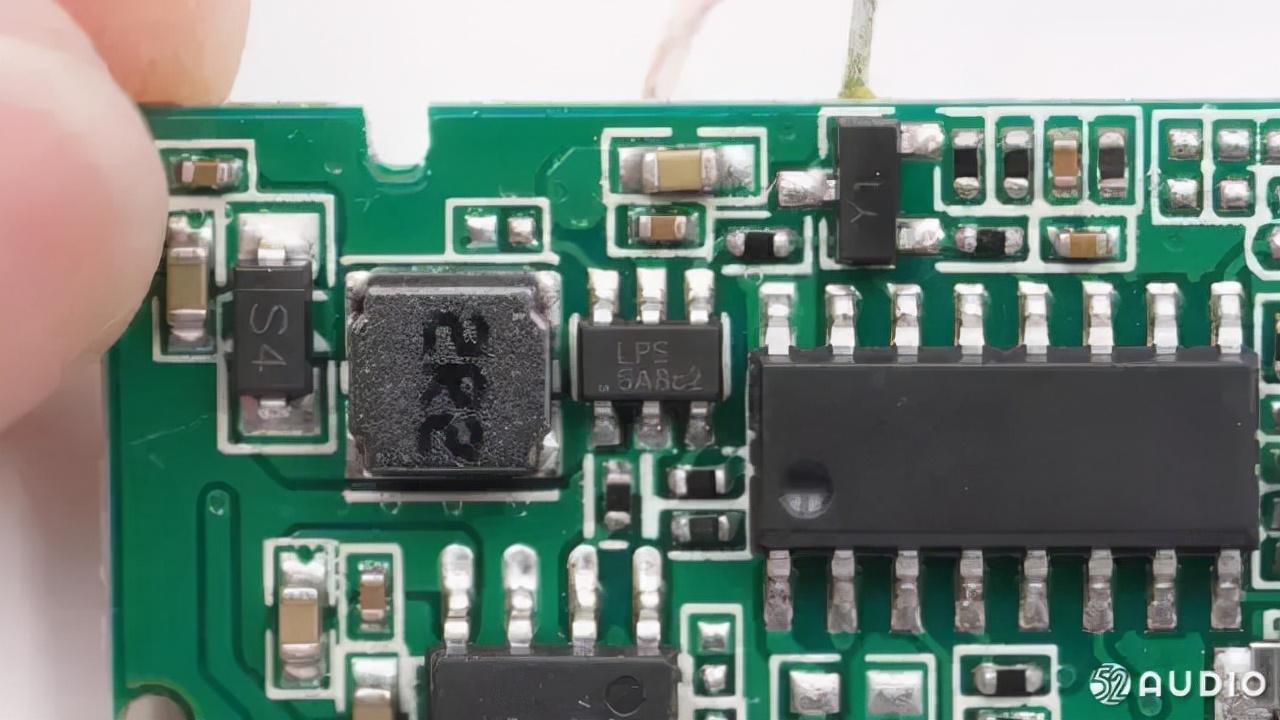

7、LPS微源 LP6226B6F

LPS微源LP6226b6F，耐20v高压的高效率升压芯片，可防耳机插拨冲击，这也是微源用在平板电脑USB5V升压的经典型号。

应用案例：

（1）拆解报告：Dacom大康K6H TWS无线充蓝牙耳机

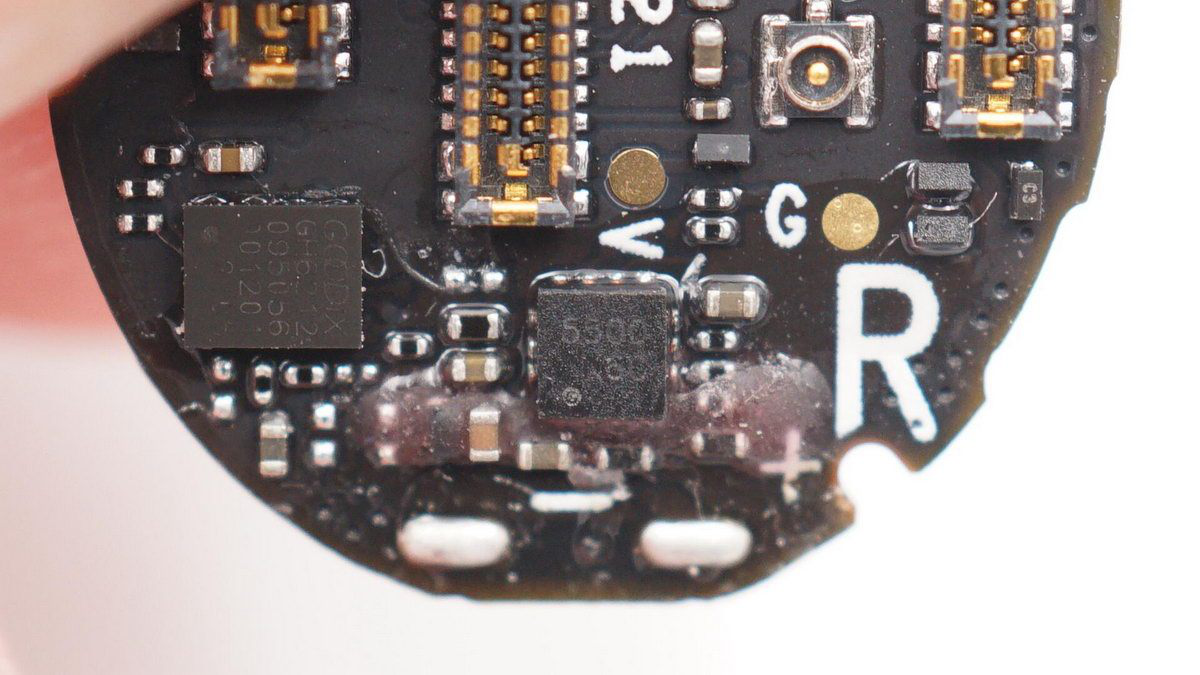

8、LPS微源 LP5300

微源 LP5300 过压过流保护IC，用于输入过压过流保护。

应用案例：

（1）拆解报告：派美特PaMu Slide Mini 真无线蓝牙耳机

（2）拆解报告：MOMAX摩米士 BT1 TWS真无线耳机

（3）拆解报告：realme真我 Buds Air Neo 真无线蓝牙耳机

（4）拆解报告：MINISO名创优品 K66 真无线蓝牙耳机

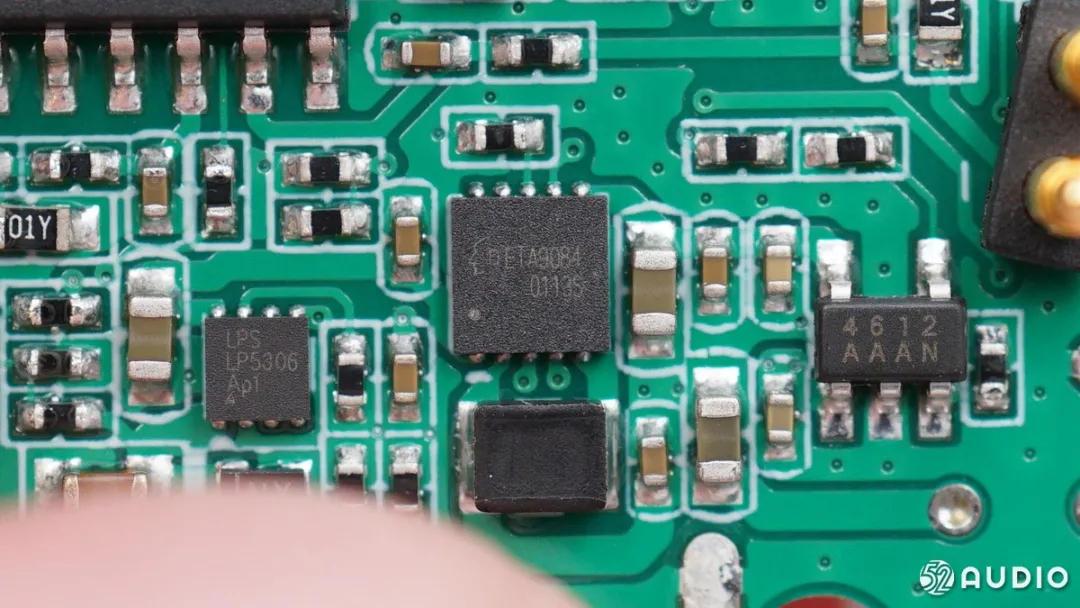

9、LPS微源 LP5306

微源LP5306是一颗高精度过压过流保护芯片，过流值精准可调，有效保护上电瞬间和稳定工作后的过压过流等异常情况，避免后端芯片免遭损坏，同时内置电池充电器前端过充保护，防止电池电压过高导致过充引起电池鼓包或出现其他问题。

应用案例：

（1）拆解报告：小米真无线蓝牙耳机Air2 SE

（2）拆解报告：omthing AirFree真无线蓝牙耳机

（3）拆解报告：1MORE万魔 ComfoBuds 真无线蓝牙耳机

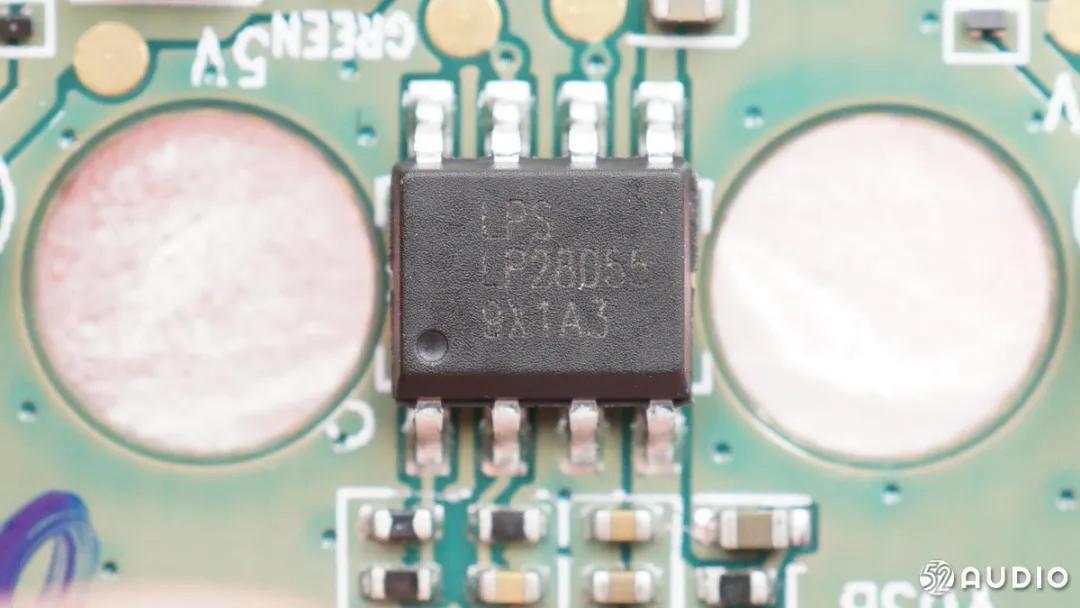

10、LPS微源 LP28055

LPS微源半导体 LP28055，1A锂电池线性充电IC，最高耐压28V，输入过压保护7V，为充电盒内置电池充电，耐压28V，省掉了外接的输入过电压保护元件。

应用案例：

（1）拆解报告：realme真我 Buds Q 真无线蓝牙耳机

11、LPS微源 LP4060

LPS微源半导体 LP4060 充电IC，最大充电电流800mA，无需取样电阻，外置MOS管，防反接二极管，外围元件精简，用于为充电盒内置电池充电。

应用案例：

（1）拆解报告：摩托罗拉Verve Buds 800 真无线蓝牙耳机

（2）拆解报告：iWalk 声恋 BTA003真无线蓝牙耳机

12、LPS微源 LP4063

微源半导体LP4063 800mA锂电池充电IC，输入耐压28V，过压保护7V，无需外置过压保护IC，支持电池反接保护，采用SOT23封装。

应用案例：

（1）拆解报告：Skullcandy Sesh小魔豆 真无线蓝牙耳机

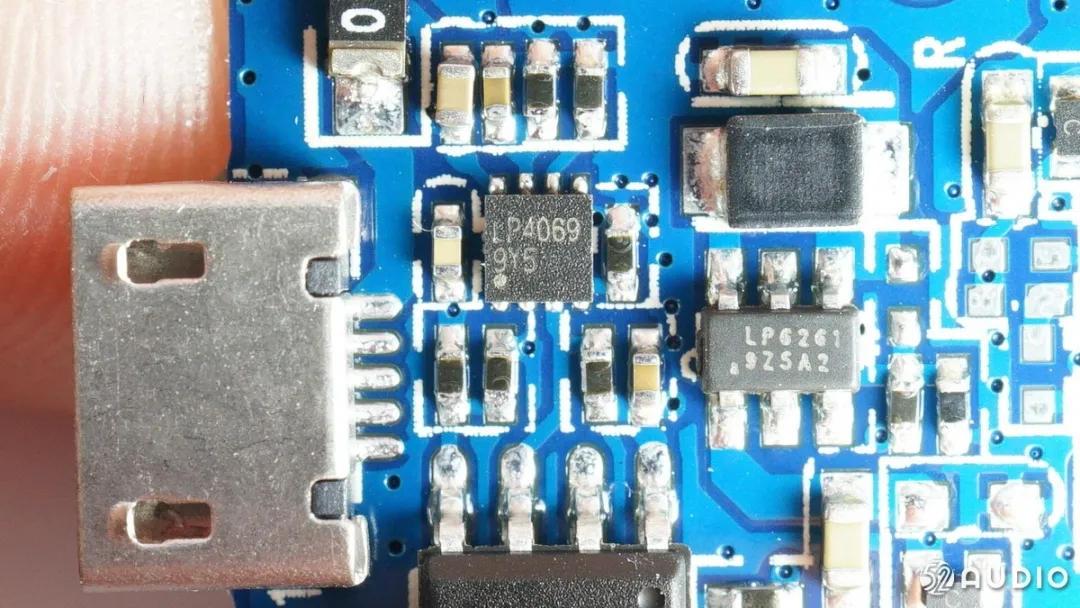

13、LPS微源 LP4069

LPS微源半导体的LP4069 单芯片高压锂电池充电IC，最大输出电流800mA，最高耐压28V，无需输入保护元件。

应用案例：

（1）拆解报告：QCY T4 TWS蓝牙耳机

（2）拆解报告：QCY T6 真无线运动耳机

14、LPS微源 LP6498A

微源LP6498A为36V耐压，100%占空比的同步降压芯片，可防止无线充电时的高压电压冲击和提升效率。

应用案例：

（1）拆解报告：山寨版苹果AirPods Pro

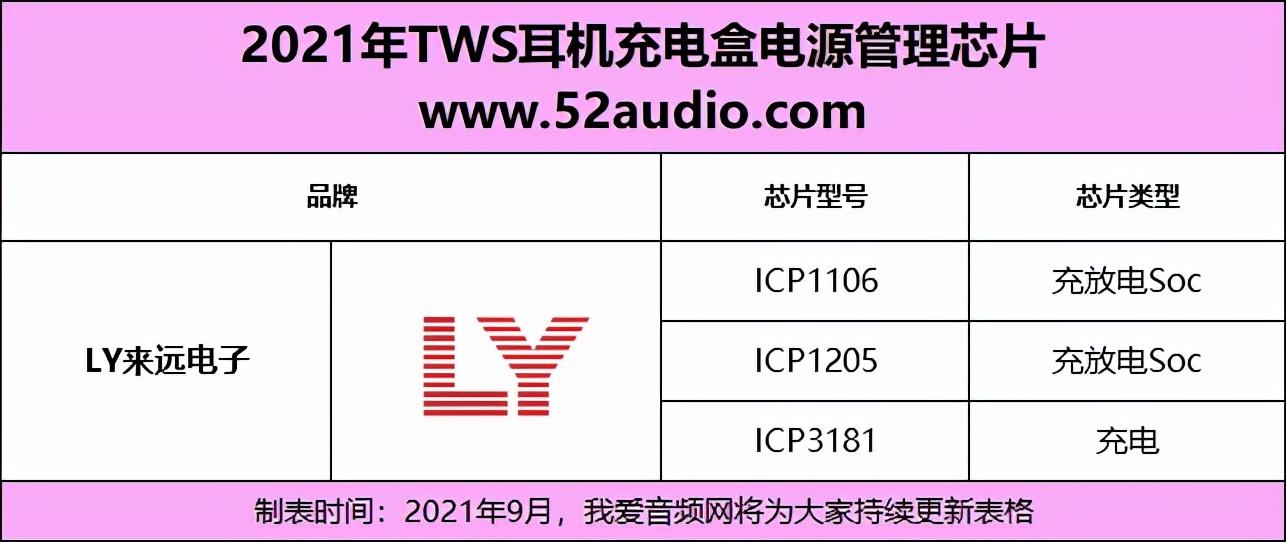

LY来远电子

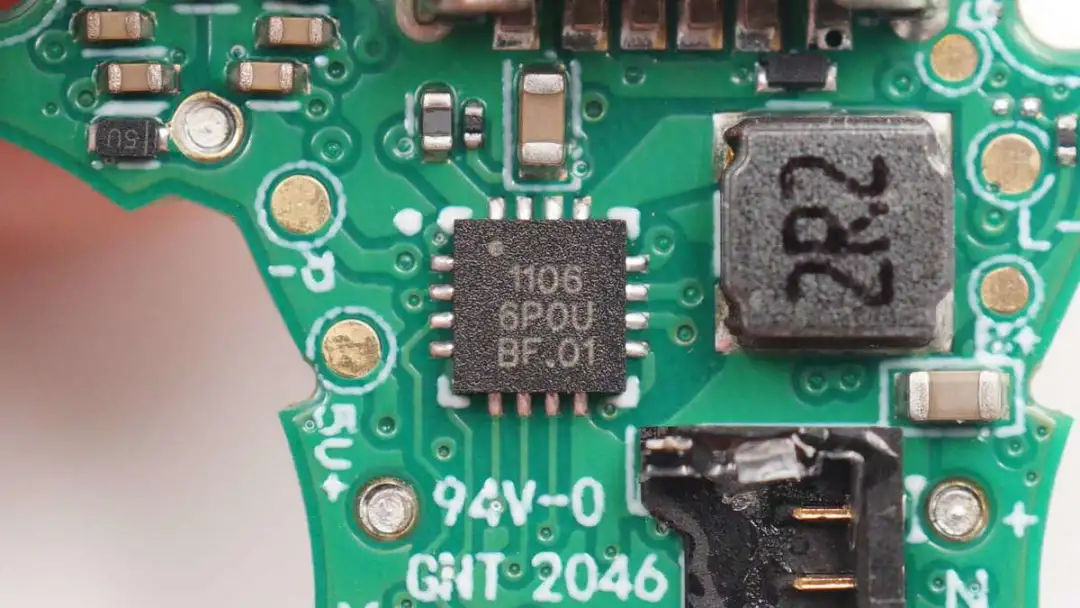

1、ICP1106

LY来远电子ICP1106电源管理芯片，集成了开关充电，Boost同步升压，电源路径管理，双耳独立插拔检测，双向通信，OVP，OCP 保护等功能，具有性能强大，集成度高，外围电路简单等特点。

ICP1106的充电电压，充电电流，输出电压能通过I2C灵活配置，能方便的实现TWS 快充，效率充电；同时支持电力线载波双向通信，UART 双向通信这两种通信模式，能可靠的满足充电仓和耳机的信息交互需求，实现耳机和充电仓的智能控制。

ICP1106还支持运输模式，待机功耗最低可以做到1uA，支持0V，2.4V，电池电压等多种电压输出待机模式。ICP1106 凭借强大的功能，独有的技术，一经推出就获得了广大的客户的认可，接下来还有更多的产品应用跟大家见面，让我们共同期待。

应用案例：

（1）拆解报告：贝尔金SOUNDFORM Freedom真无线耳机

2、ICP1205

LY来远ICP1205是为TWS耳机系统量身设计的耳机端模拟前端，集成了可编程线充、电源路径、载波与透传通讯、运输模式等功能，具有极低运行功耗与待机功能。

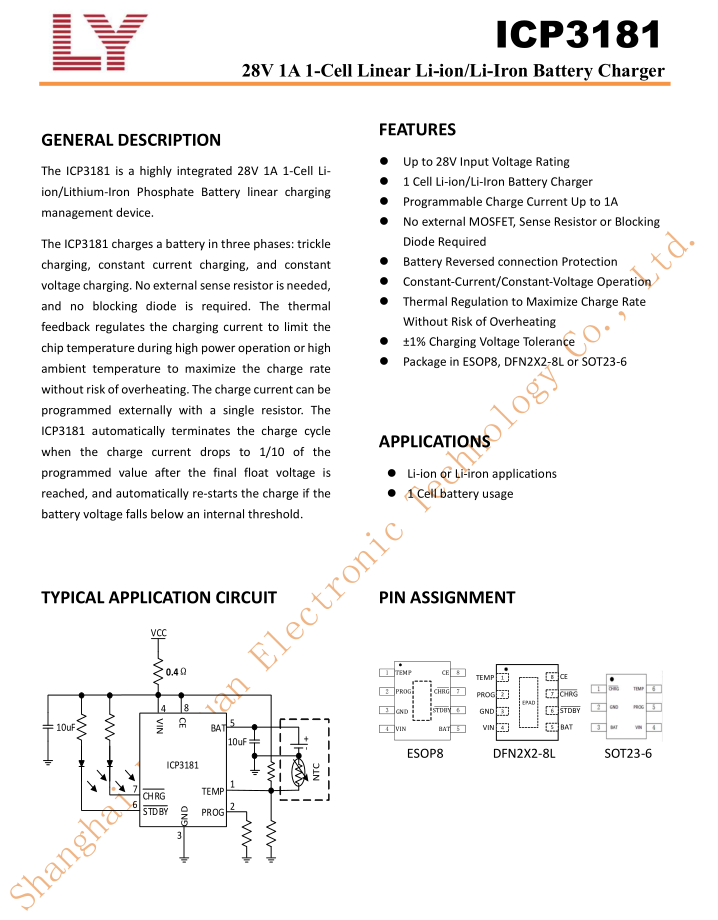

3、ICP3181

LY来远ICP3181是一款高度集成的28V 1A单电池锂离子/磷酸铁锂电池线性充电管理IC。ICP3181分三个阶段为蓄电池充电：涓流充电、恒流充电和恒压充电，不需要外部感应电阻器，也不需要阻塞二极管。热反馈调节充电电流，在高功率运行或高环境温度期间限制芯片温度，以最大限度地提高充电率，而不会出现过热风险。充电电流可通过单个电阻器进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，CP3181自动终止充电循环，如果蓄电池电压低于内部阈值，CP3181自动重新开始充电。

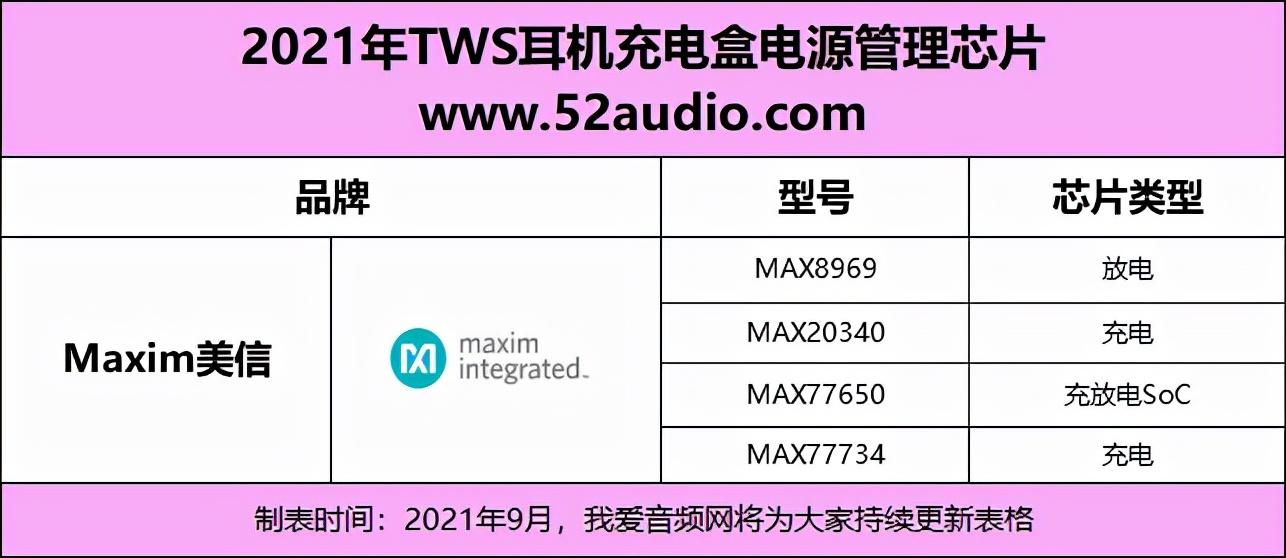

Maxim美信

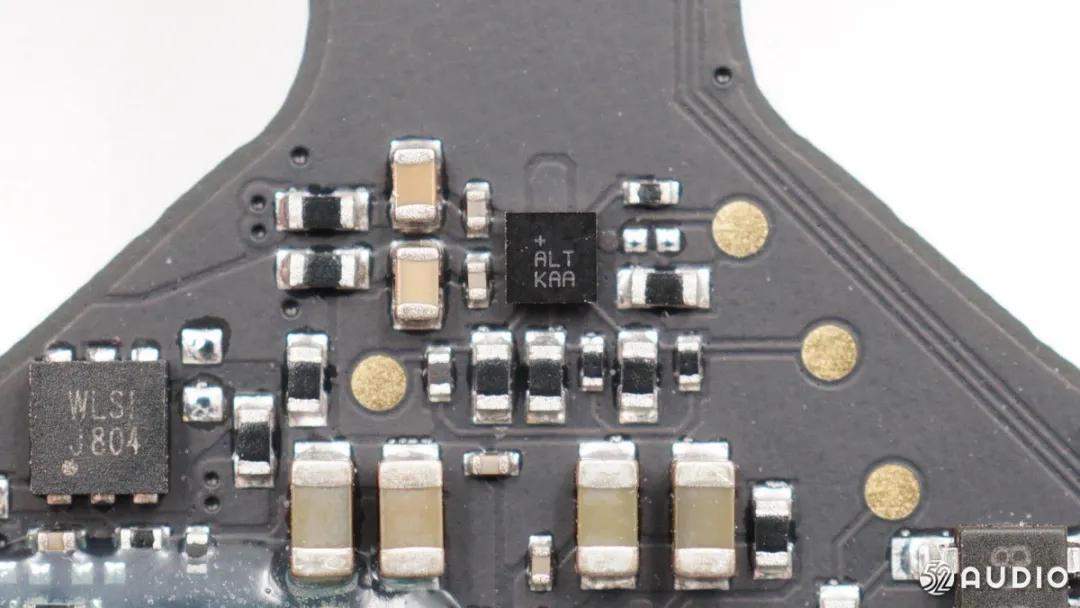

1、Maxim美信 MAX8969

美信 MAX8969，这是设计简单的1A升压转换器，采用小尺寸封装， 适用于任何单节Li+电池供电应用。IC具有保护功能，例如 输入欠压锁定、短路保护和过热关断等。轻载条件下，IC可无缝切换到跳脉冲模式，以提高效率。这种模式下，仅在需要时进行开关工作，通过降低开关频 率和电源电流来保持高效工作。

应用案例：

（1）全网首拆：SONY索尼WF-1000XM3真无线降噪耳机

（2）拆解报告：SONY索尼WF-H800 TWS真无线耳机

（3）拆解报告：SONY索尼WF-SP900 真无线防水运动耳机

2、Maxim美信 MAX20340

Maxim美信MAX20340 ，通信兼充电管理芯片。

应用案例：

（1）拆解报告：Amazfit华米 Powerbuds真无线运动耳机

（2）拆解报告：科大讯飞真无线智能耳机iFLYBUDS

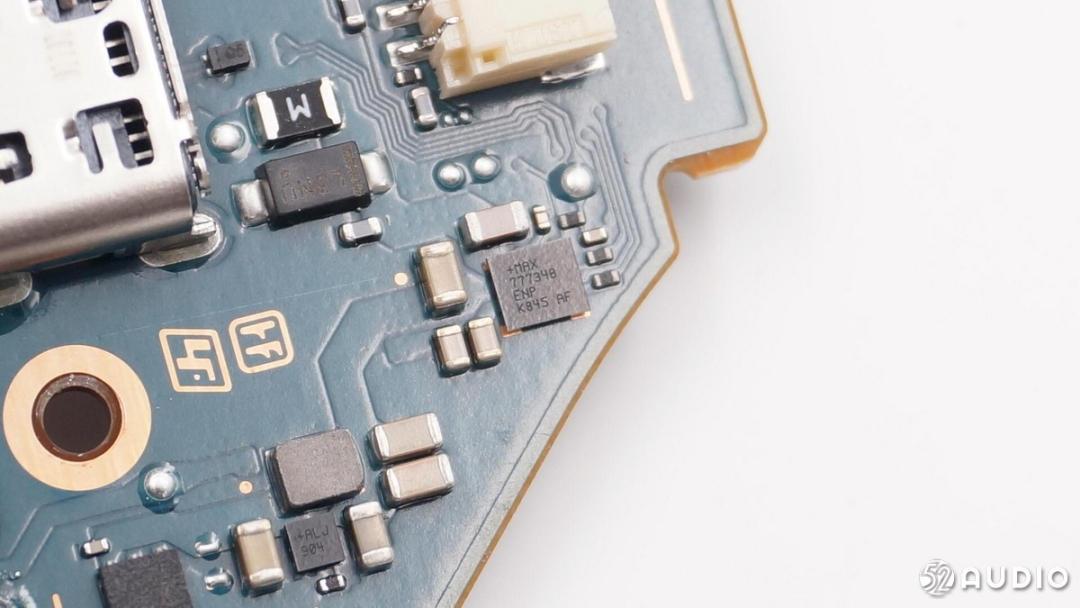

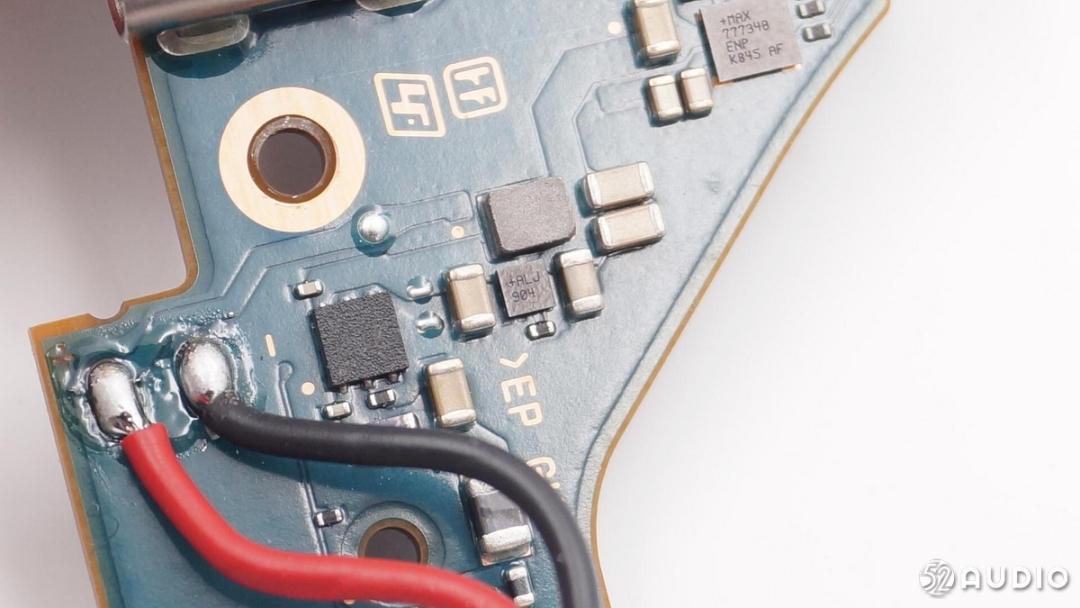

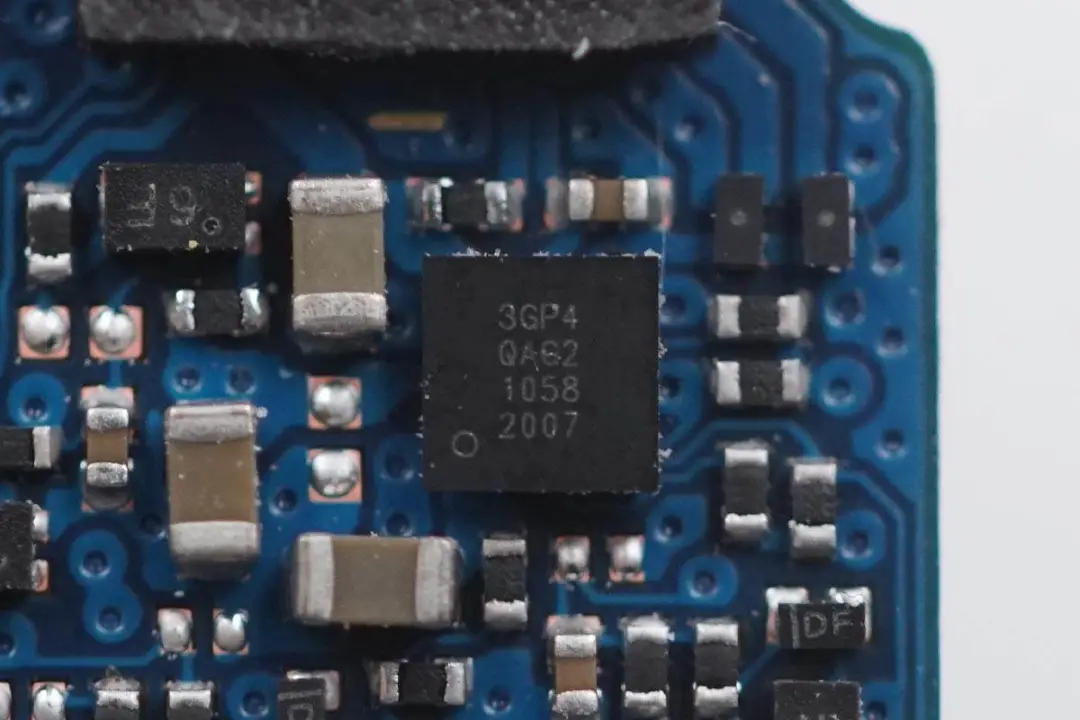

3、Maxim美信 MAX77734

美信MAX77734是一个很小的PMIC，适用于大小和简单性都很关键的应用程序。该集成电路集成了线性模式锂电池充电器、低损耗线性稳压器（LDO）、模拟多路复用器和双通道电流接收器驱动器。

该充电器是专为小型电池系统，需要精确的终端低至0.375mA。当输入电源接通时，即使电池耗尽，电路也能立即调节系统电压。

150mA LDO的输出可在0.8V和3.975V之间通过I2C进行编程。模拟多路复用器使外部ADC能够对电池V&I信号进行转换，以进行功率监测。电流接收器每一个都能下沉12.8毫安，并且可以编程为LED以自定义模式闪烁。

应用案例：

（1）全网首拆：SONY索尼WF-1000XM3真无线降噪耳机

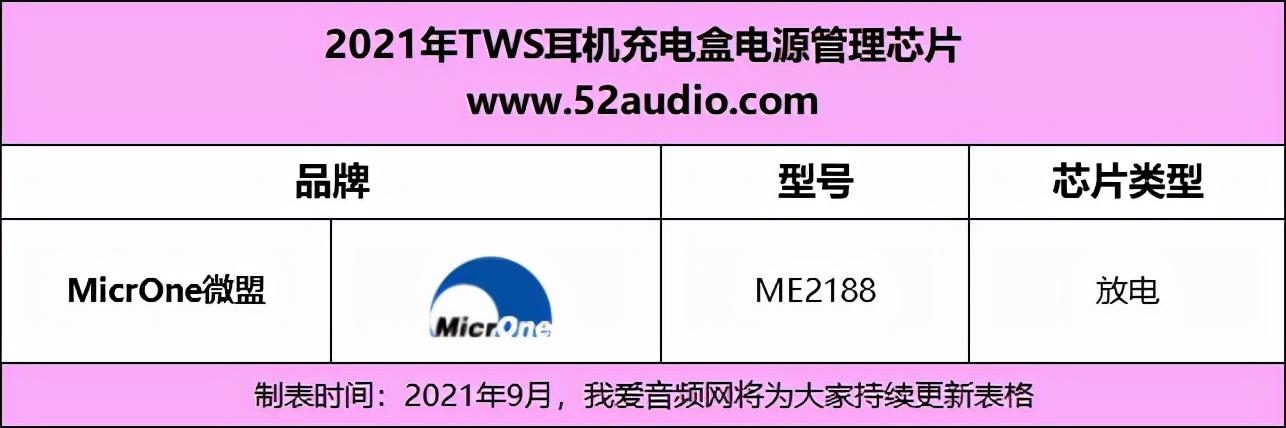

MicrOne微盟

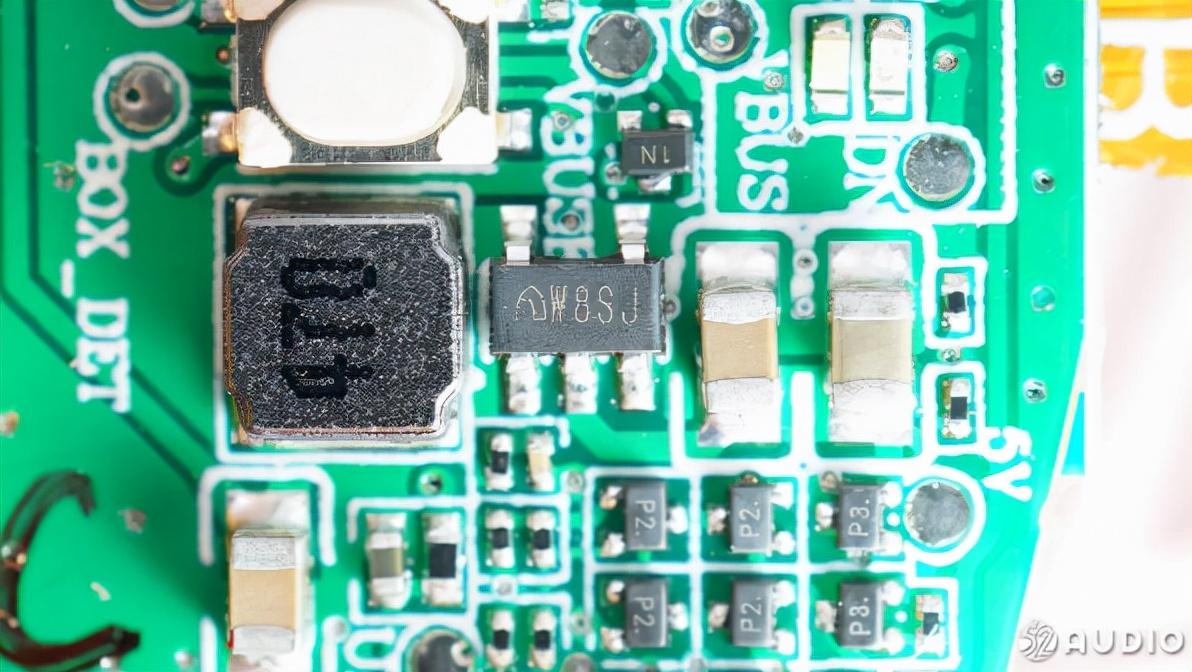

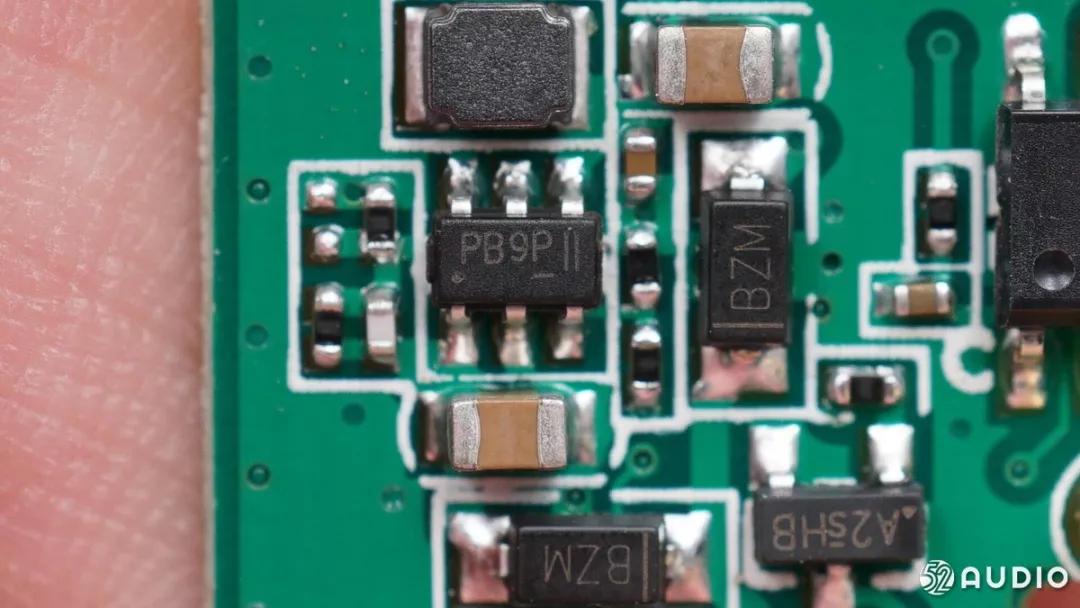

1、MicrOne微盟 ME2188

微盟ME2188是一系列高转换效率、低功耗、高工作频率的PFM同步升压DC-DC转换芯片。芯片利用PFM控制电路，根据负载电流大小自动切换占空比系数，可获得低纹波、高效率、宽输出电压范围的一系列产品。芯片内置同步开关管及芯片的低消耗电流，有效的提高了DC-DC的转换效率和设备的使用周期。外围仅需要三个元件，就 可以完成低输入电池电压升压到所需的工作电压。

应用案例：

（1）拆解报告：Motorola 摩托罗拉 Verve Buds 200 真无线耳机

（2）拆解报告：Linner 聆耳 NC100 真无线主动降噪耳机

（3）拆解报告：FIIL T1 入耳式 真无线耳机

（4）拆解报告：Fozento 暴声 真无线耳机

（5）拆解报告：漫步者TWS NB2 真无线主动降噪耳机

（6）拆解报告：Mobvoi出门问问 Ticpods ANC 真无线降噪耳机

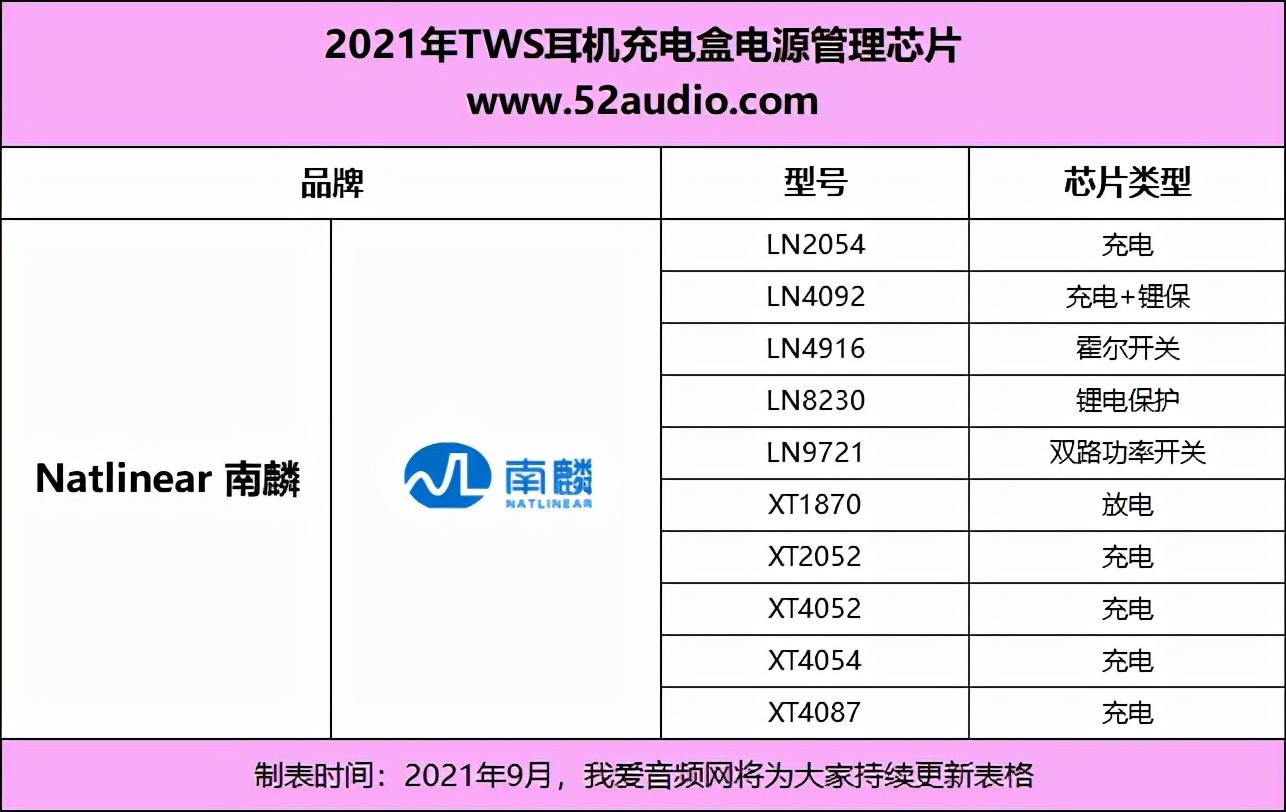

Natlinear 南麟

1、Natlinear南麟 LN2054

南麟LN2054是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它适用于便携式产品的应用。更值得一提的是，LN2054专门设计适用于USB的供电规格。得益于内部的MOSFET结构，在应用上不需要外部电阻和阻塞二极管。在高能量运行和高外围温度时， 热反馈可以控制充电电流以降低芯片温度。

充电电压被限定在4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的1/10时，LN2054就会自动结束充电过程。当输入端（插头或 USB 提供电源）拔掉后，LN2054 自动进入低电流状态，电池漏 电流将降到 2μA 以下。LN2054 还可被设置于停止工作状态， 使电源供电电流降到 2μA。其余特性包括：充电电流监测， 输入低电压闭锁，自动重新充电和充电已满及开始充电的标标志。

应用案例：

（1）拆解报告：GLIDiC Sound Air TW-5000 真无线耳机

2、Natlinear南麟 XT2052

南麟XT2052是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路芯片。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。XT2052只需要极少的外围元器件，并且符合USB总线技术规范，非常适合于便携式应用的领域。

热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为 4.2V，充电电流通过一个外部电阻设置。当输入电压（交流适配器或者 USB 电源）掉电时，XT2052自动进入低功耗的睡眠模式，此时电池的电流消耗小于 0.1μA。内置防反灌保护电路，当电池电压高于输入电压时，自动关闭内置功率 MOSFET。其它功能包括输入电压过低锁存，自动再充电，以及充电状态/充电结束状态指示等功能。

应用案例：

（1）拆解报告：Dacom大康K6H TWS无线充蓝牙耳机

（2）拆解报告：MINISO名创优品K6H真无线蓝牙耳机

3、Natlinear南麟 XT4054

南麟XT4054是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它适用于便携式产品的应用。更值得一提的是，XT4054专门设计适用于USB的供电规格。得益于内部的MOSFET结构，在应用上不需 要外部电阻和阻塞二极管。在高能量运行和高外围温度时， 热反馈可以控制充电电流以降低芯片温度。

充电电压被限定在4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的1/10 时，XT4054就会自动结束充电过程。当输入端（插头或 USB 提供电源）拔掉后，XT4054 自动进入低电流状态，电池漏 电流将降到 2μA 以下。XT4054 还可被设置于停止工作状态， 使电源供电电流降到 25μA。

应用案例：

（1）拆解报告：Motorola 摩托罗拉 Verve Buds 500 真无线耳机

（2）拆解报告：Motorola 摩托罗拉 Verve Buds 200 真无线耳机

NXP恩智浦

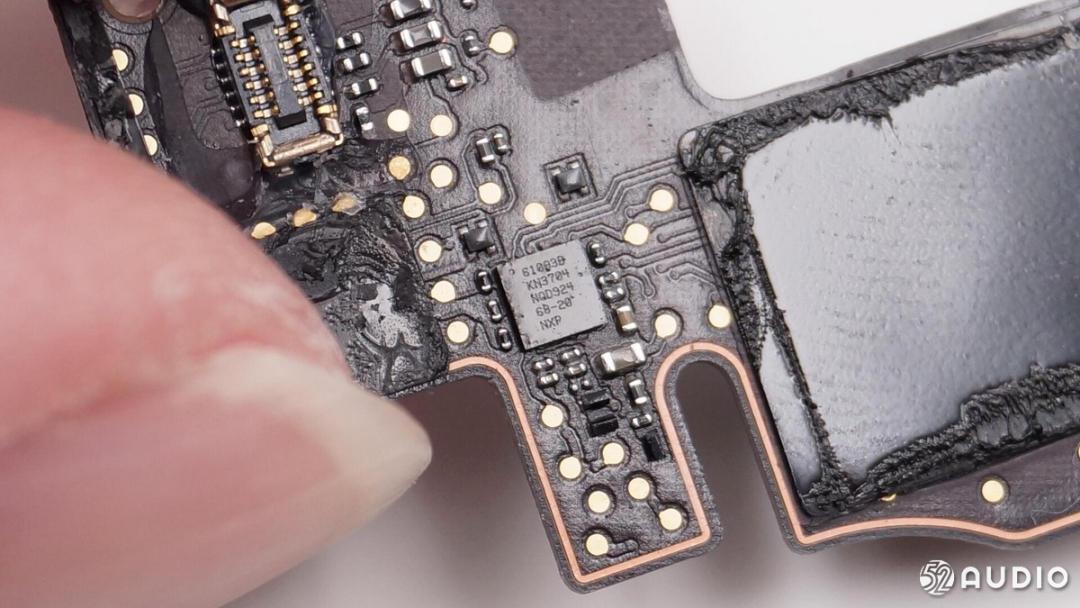

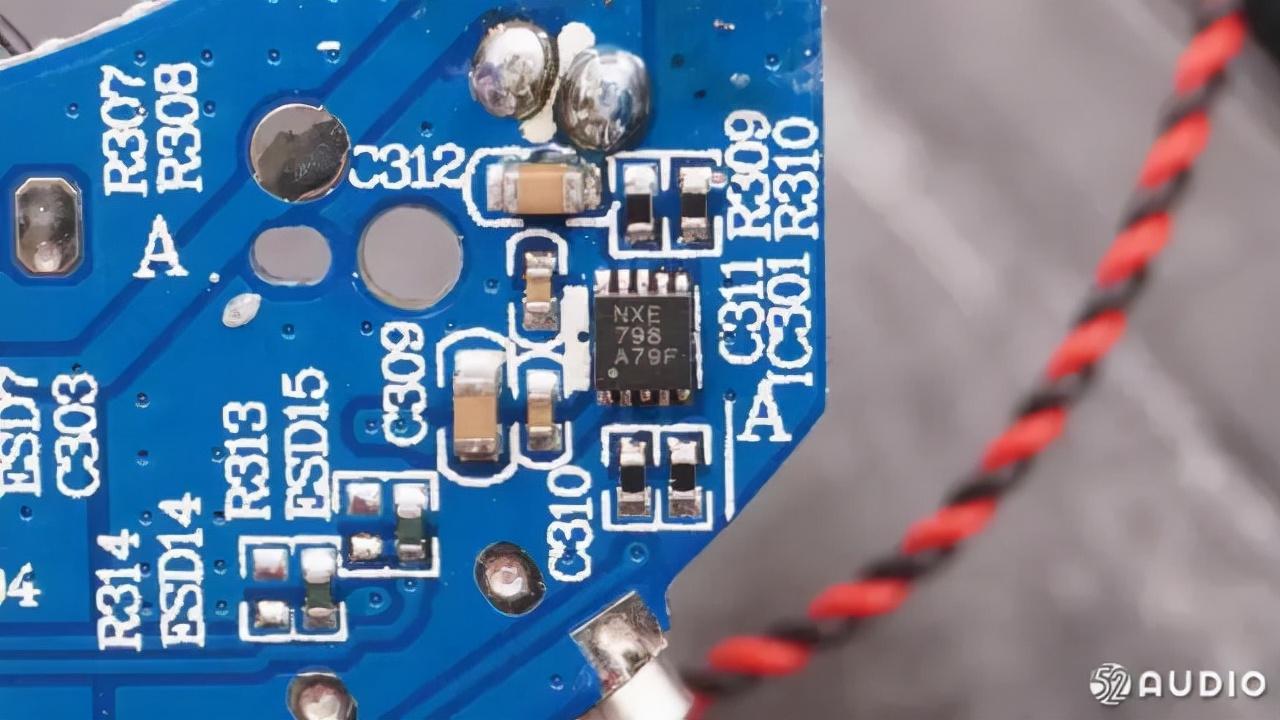

1、NXP恩智浦 610A3B KN3704

NXP恩智浦 610A3B KN3704 USB逻辑和充电IC。

应用案例：

（1）拆解报告：Apple 苹果 国行AirPods Pro 真无线主动降噪耳机

（2）拆解报告：Apple苹果AirPods真无线耳机

2、NXP恩智浦 S10A38

NXP S10A38 N94S25 USB逻辑和充电IC。

应用案例：

（1）拆解报告：Apple 苹果 国行AirPods二代 真无线耳机

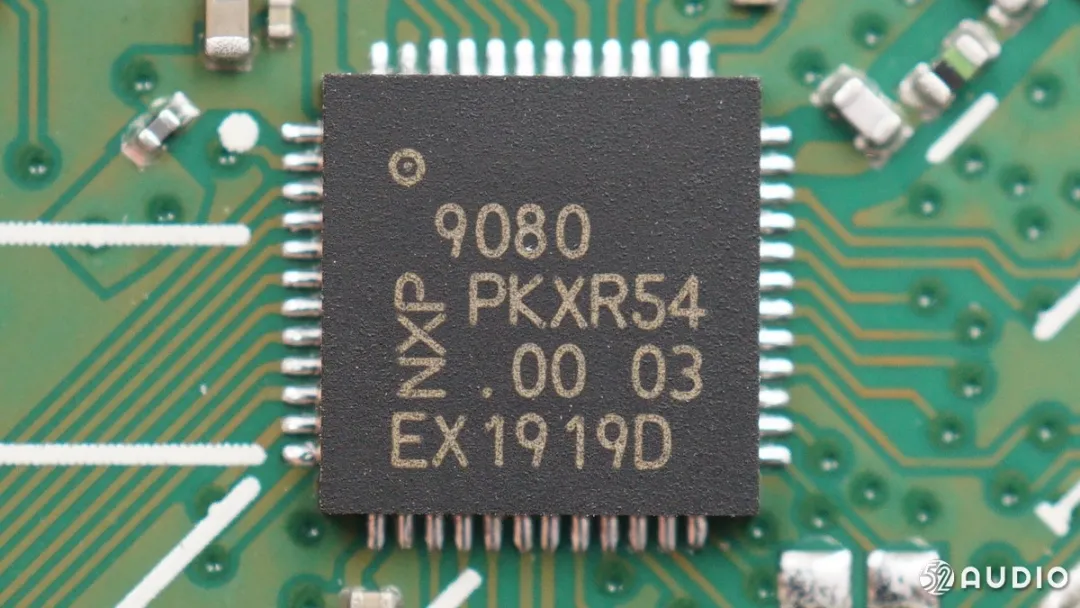

3、NXP恩智浦QN908x

NXP恩智浦半导体QN908x是一款具有10mW峰值功率的高性能蓝牙低能耗SoC单芯片平台，适合蓝牙智能应用。NXP QN9080集成了兼容蓝牙低能耗(v5.0)的无线电、链路控制器、Host 协议栈和多种GATT profile，从而为蓝牙智能应用提供了单芯片解决方案。集成的32位ARM Cortex-M4F MCU 带有片上闪存以及多种模拟和数字外设，可提供更高效的数据融合引擎。该特性使其成为适合需要大量传感器融合计算应用的出色解决方案。

NXP QN908x其他系统特性包括完全集成式DC-DC转换器、LDO、低功耗睡眠定时器、电池监控器、高分辨率ADC和GPIO。这些特性可降低整体系统成本并减小尺寸。QN908x的电源电压范围为1.62 V至3.6V，它有很低的工作电流及超低功耗睡眠模式，可以延长电池寿命。

应用案例：

拆解报告：Bose Sport Earbuds真无线蓝牙耳机

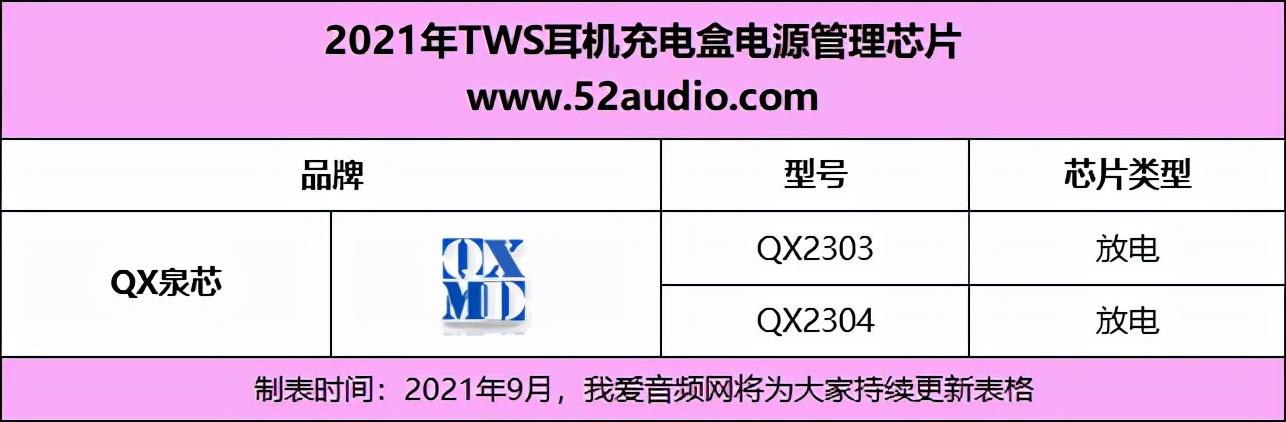

QX泉芯

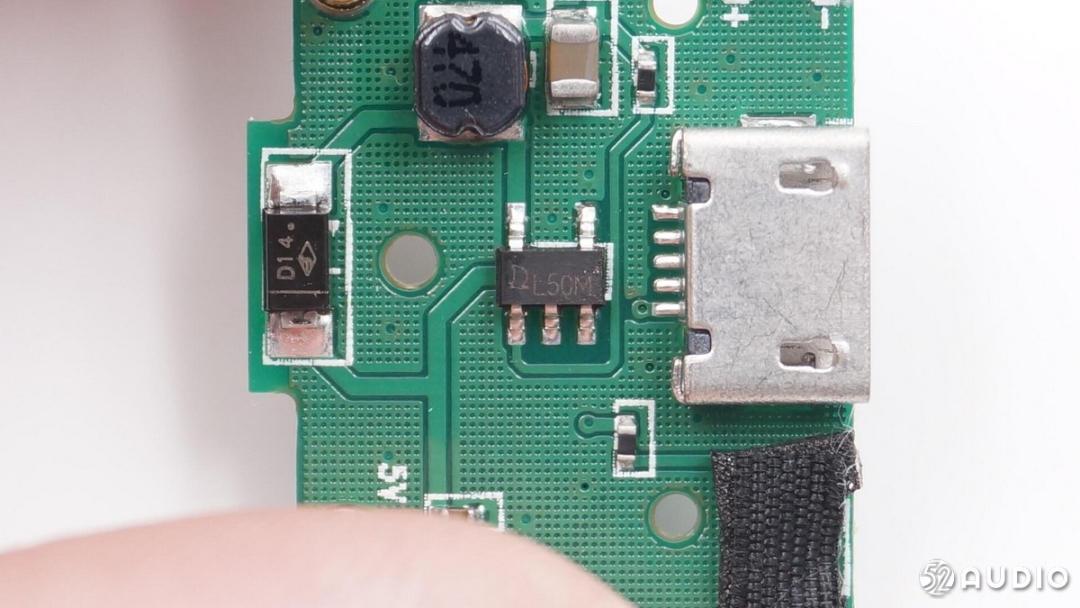

1、QX泉芯 QX2303

泉芯 QX2303 系列产品是一种高效率、低纹波、 工作频率高的 PFM 升压 DC-DC变换器。该系列产品仅需要四个元器，就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1~4 节普通电池应用的场合。

电路采用了高性能、低功耗的参考电压电 路结构，同时在生产中引入修正技术，保证了 输出电压的高输出精度及低温度漂移。

QX2303可提供SOT-23-3, SOT-23-5, SOT-89封装形式,SOT23-5 封装内置 EN使能端， 可控制变换器的工作状态，可使它处于关断省 电状态，功耗降至最小。

应用案例：

（1）拆解报告：GLIDiC Sound Air TW-5000 真无线耳机

2、QX泉芯 QX2304

泉芯QX2304系列产品是一种低功耗、高效率、低纹波、工作频率高的PFM同步升压DC-DC变换器。该系列产品仅需要三个元器，就可完成将低输入的电池电压变换升压到所需的工作电压。

应用案例：

（1）拆解报告：Motorola 摩托罗拉 Verve Buds 500 真无线耳机

Samsung三星

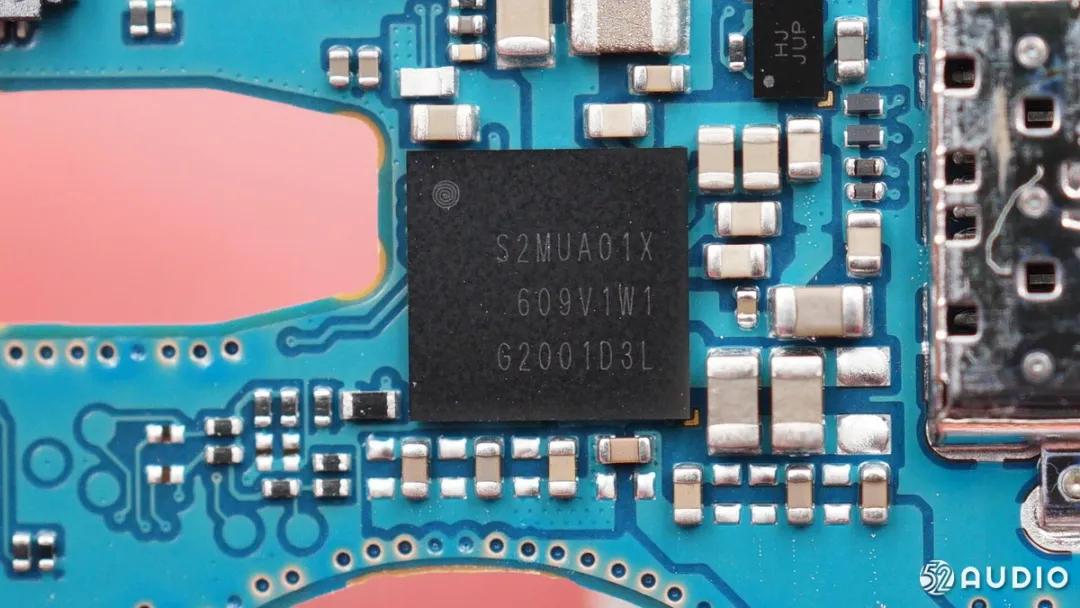

1、Samsung三星 MUA01

三星MUA01是业界首个在单个芯片中支持无线和有线充电的解决方案。为了提供有效的电源管理，MUA01集成了高效的开关充电器，带有微控制器单元（MCU）和嵌入式闪存（eFlash），提供修改其固件以支持其他应用程序的选项，减少外围元件的使用，减小占板面积。MUA01支持无线电源联盟（WPC）最新无线电源传输接口标准Qi 1.2.4。

应用案例：

（1）拆解报告：Samsung三星 Galaxy Buds+真无线蓝牙耳机

（2）拆解报告：Samsung三星 Galaxy Buds Live 真无线降噪耳机

（3）拆解报告：Samsung三星 Galaxy Buds Pro 真无线降噪耳机

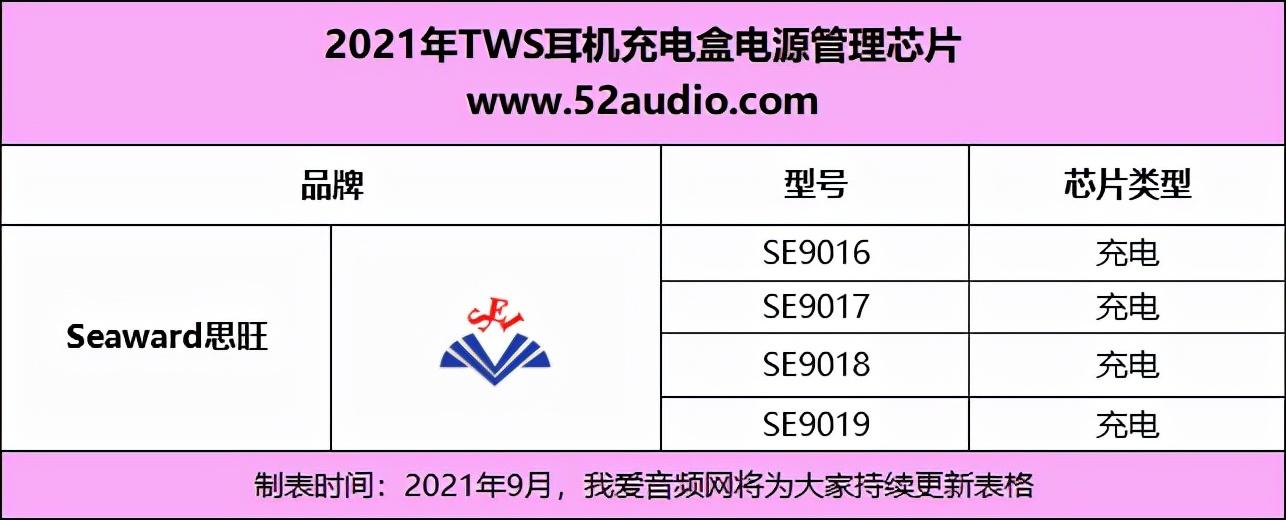

Seaward思旺

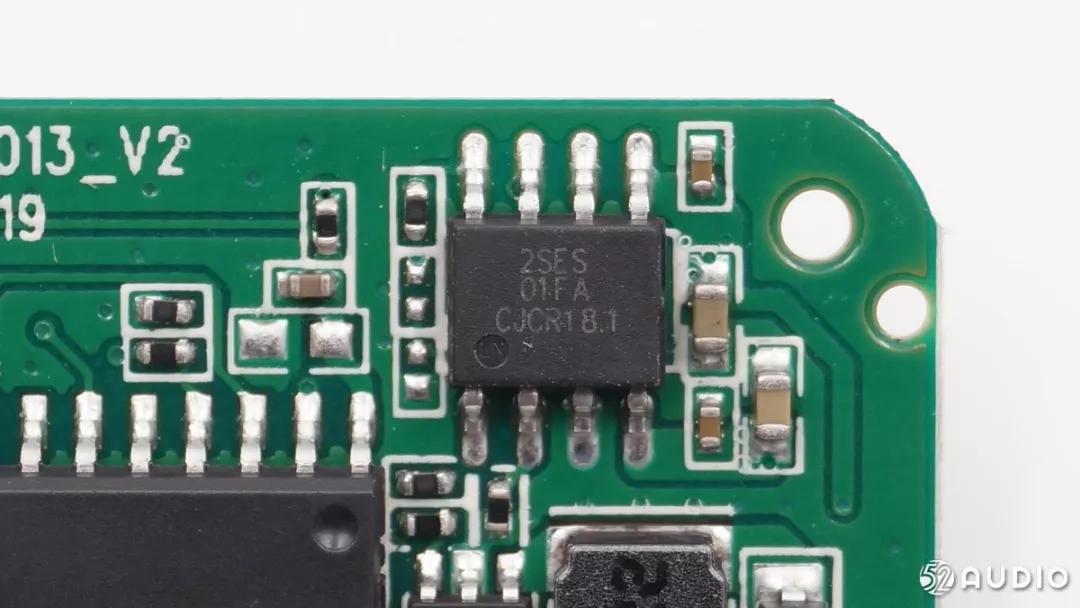

1、Seaward思旺 SE9016

北京思旺 SE9016 线性锂离子电池充电IC，是国产最早设计研发的单节锂电池充电管理芯片之一，其可靠的稳定性，良好的口碑和性价比，受到大多数工程师的选择。

SE9016从设计量产至今已经十多年，其还有SE9017、SE9018、SE9019等多个不同电流，不同封装的型号可供工程师选择，目前正在有多款升级高耐压，多重保护，动态效率管理的新版本即将上市。

应用案例：

（1）拆解报告：Plantronics缤特力 BackBeat FIT 3200 运动真无线耳机

SGMicro圣邦微

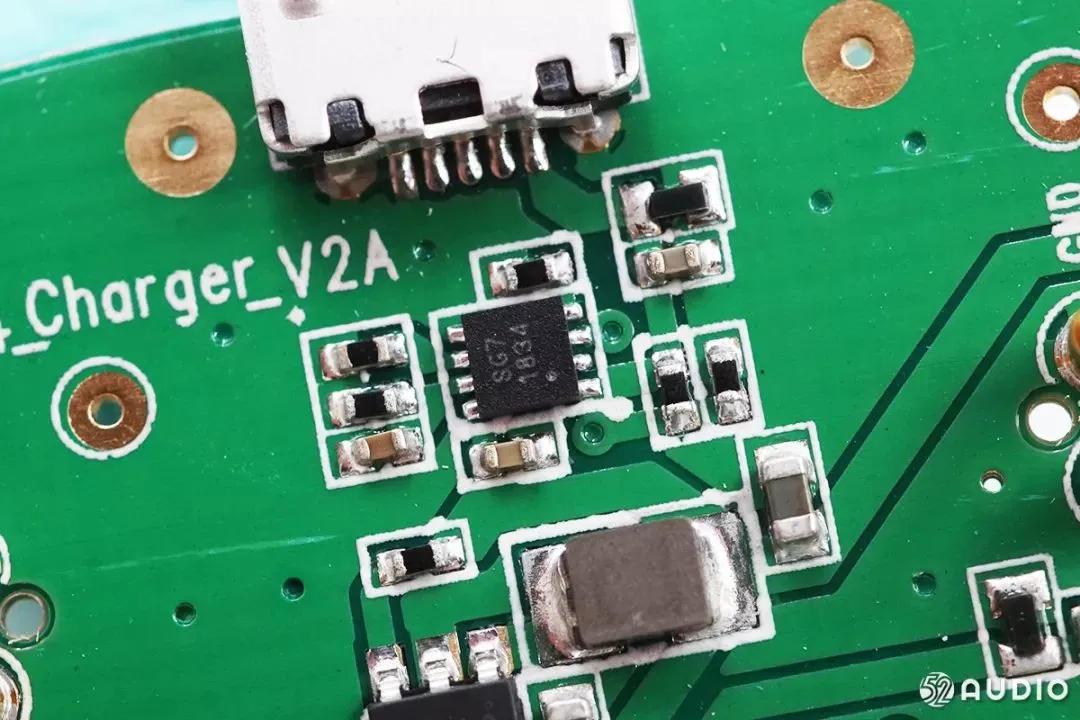

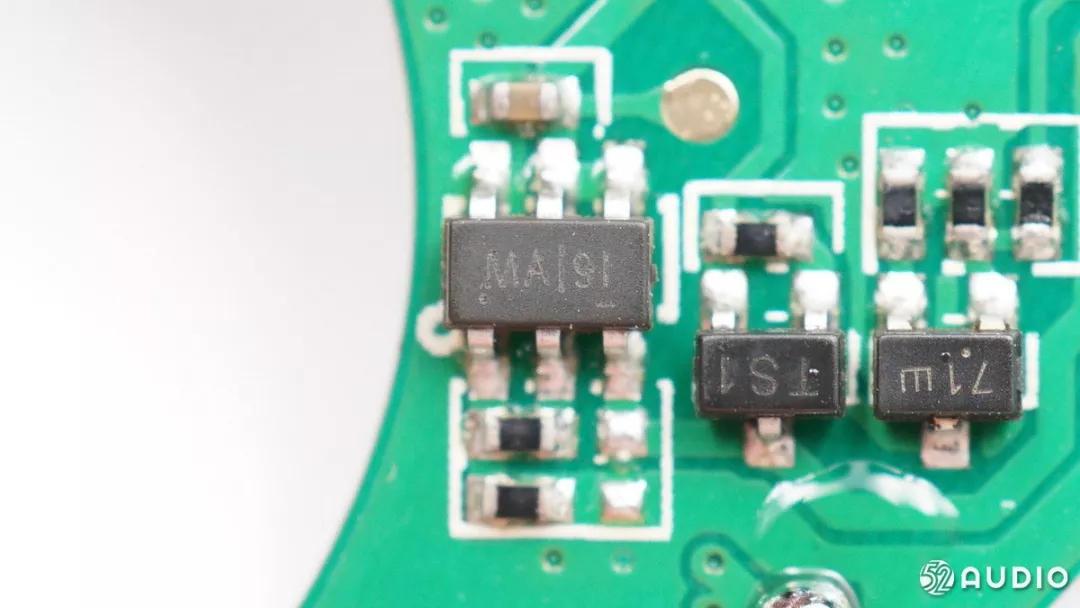

1、SGMicro圣邦微 SGM4056

圣邦威SGM4056是一款性价比高、完全集成的高输入电压单电池锂离子充电器。充电器采用锂离子电池所需的CC/CV充电模式。充电器接受高达26.5V的输入电压，但当输入电压超过OVP阈值（通常为6.8V（SGM4056-6.8）或10.5V（SGM4056-10.5））时禁用，以防止过度功耗。26.5V的额定电压消除了低输入电压充电器所需的过电压保护电路。

充电电流和充电结束（EOC）电流可通过外部电阻编程。当电池电压低于通常的2.55V时，充电器以通常18%的编程充电电流对电池进行预处理。当充电电流在CV充电阶段降低到可编程EOC电流水平时，CHG引脚提供EOC指示，这是开路漏极输出。内部热折叠功能可防止充电器出现任何热故障。

应用案例：

（1）拆解报告：小米TWS蓝牙耳机 AirDots青春版

（2）拆解报告：Redmi 红米 AirDots TWS真无线耳机

（3）拆解报告：QCY T1C真无线蓝牙耳机

（4）拆解报告：Redmi红米 AirDots 2真无线蓝牙耳机

（5）拆解报告：Haylou嘿喽 GT1 真无线蓝牙耳机

（6）拆解报告：SOUL ST-XS²真无线蓝牙耳机

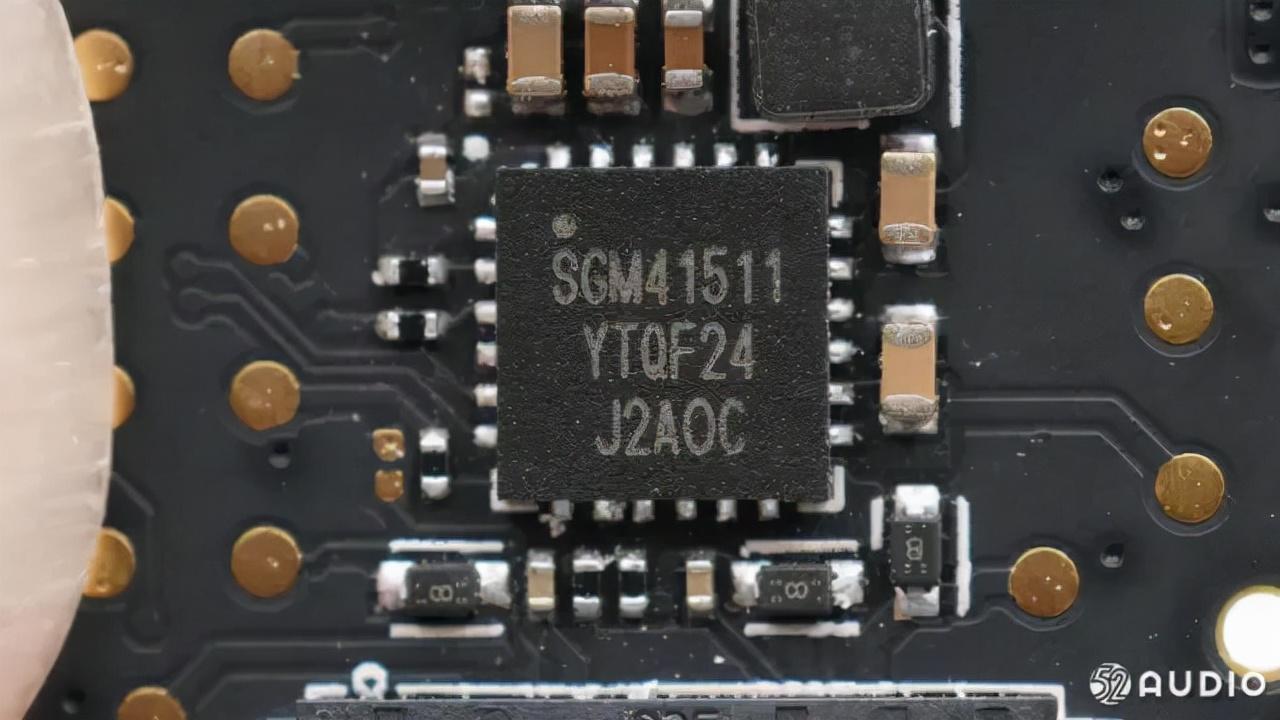

2、SGMicro圣邦微 SGM41511

圣邦微 SGM41511 I²C总线控制的3A单节锂电池充电器，支持功率路径管理和升压输出，且输入耐压更高，兼容TI BQ25601，可直接替换。

应用案例：

（1）拆解报告：小鸟TRACK AIR+真无线耳机十周年版

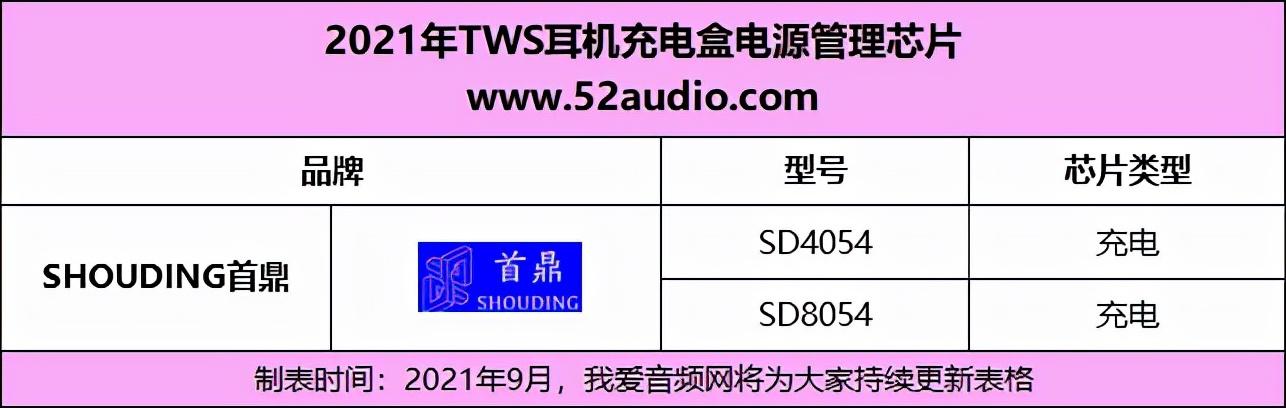

SHOUDING首鼎

1、SHOUDING首鼎 SD4054

首鼎SD4054，电压4.2V、电流600mA、锂电池充电管理IC。

应用案例：

（1）拆解报告：SSK 飚王 BT08 TWS真无线耳机

2、SHOUDING首鼎 SD8065

首鼎 SD8065B 4.2V锂电池线性充电IC，充电电流3-600mA可调，输入耐压8V，用于为充电盒内置锂电池充电。

应用案例：

（1）拆解报告：JEET Air Plus真无线蓝牙耳机

SinhMicro昇生微

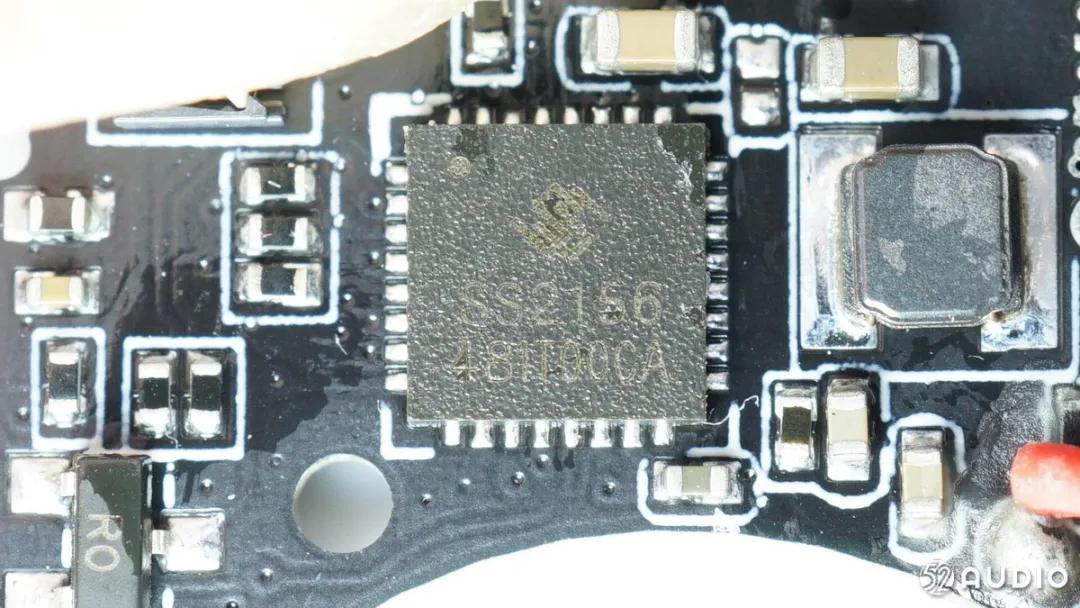

1、SinhMicro昇生微 SS215X

昇生微SS215X电源管理芯片，隶属于POWER MCU家族。可将充电接口的输入电压降至5V，给电池充电，还能将电池电压升压给TWS耳机供电，以及控制点亮指示灯等，是一颗高集成度的单芯片主控。

昇生微SS215X是一款集成5V同步升降压模块，包含充放电管理、电源路径管理、高精度ADC和丰富接口的SoC。适用于各类需要通过USB口充放电管理的智能硬件设备或配件，以高集成度、高灵活性以及精简的外围器件，有效减少整体方案的开发难度、PCB面积和BOM成本。

应用案例：

（1）拆解报告：1MORE万魔圈铁主动降噪真无线耳机

（2）拆解报告：Anker Soundcore Life Dot 2 真无线蓝牙耳机

（3）拆解报告：233621 Droplet真无线蓝牙耳机

2、SinhMicro昇生微 SS809

SS809是一款集成了充放电管理的AD型单片机，内置丰富的接口功能，灵活的配置模式，和不同的低功耗选项。主要应用于需要充电和智能控制的便携式电子设备，带来精简的外围成本，优秀的性能和便捷的开发，如蓝牙耳机充电盒、LED灯组、手持式雾化器、个人护理设备、电子烟、香薰机、香薰灯、电子玩具等等，单片机内置线性充电单元为锂电池充电，升压IC将电池升压为耳机充电。

应用案例：

（1）拆解报告：1MORE 万魔 Stylish 真无线耳机

（2）拆解报告：Astrotec阿思翠 S80 真无线耳机

（3）拆解报告：EDIFIER 漫步者 HECATE GM6 TWS游戏耳机

（4）拆解报告：EDIFIER 漫步者 LolliPods 真无线耳机

（5）拆解报告：EDIFIER 漫步者 TWS1 真无线耳机

（6）拆解报告：KUGOU 酷狗 彩虹糖 真无线耳机

（7）拆解报告：Linner 聆耳 NC100 真无线主动降噪耳机

（8）拆解报告：努比亚 nubia Pods TWS 真无线耳机

（9）拆解报告：FIIL CC真无线蓝牙耳机

（10）拆解报告：足球/篮球造型真无线蓝牙耳机

（11）拆解报告：漫步者TO-U2真无线蓝牙耳机冇心版

（12）拆解报告：Skullcandy Jib True 真无线蓝牙耳机

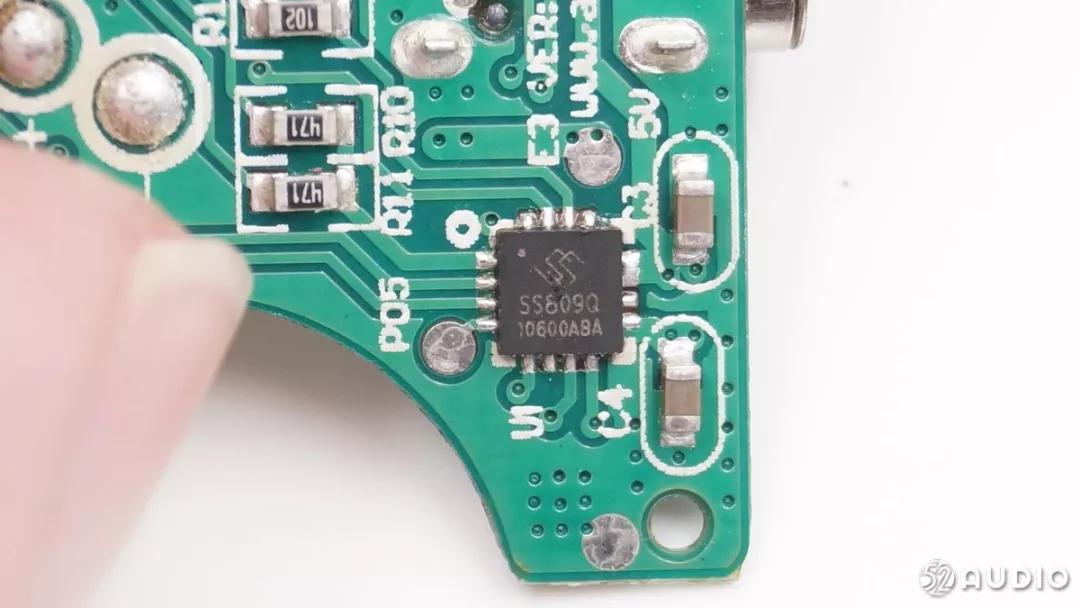

3、SinhMicro昇生微 SS809Q

昇生微SS809Q是一款集成了电源管理功能的AD型单片机，其尺寸小巧，功能强大；主要应用于需要充电和智能控制的便携式电子产品，如TWS耳机充电盒、电子烟、健身配件、个人护理设备等，并带来更简洁的外围、更优秀的性能以及更高的可靠性；同时也更易于开发，加速产品上市。

应用案例：

（1）拆解报告：ABREMTEK 艾特铭客 E3 真无线耳机

（2）拆解报告：联想真无线蓝牙耳机TC03

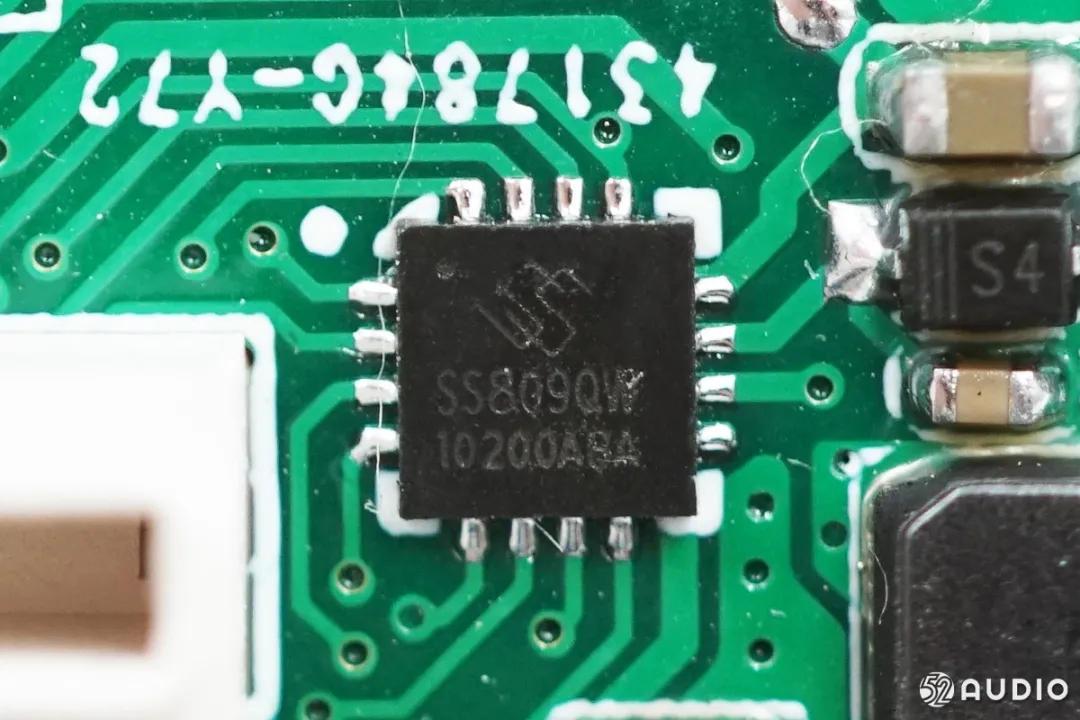

4、SinhMicro昇生微 SS809QW

昇生微SS809QW是一颗SoC+MCU智能充电盒单芯片，可以提供一套完整的充电盒系统级解决方案，一颗芯片提供无线充电RX（兼容WPC Qi标准）、充放电管理功能、实现与耳机三真电量和多状态双向通信、灵活UI控制。

应用案例

（1）拆解报告：白牌AirPods Pro（杰理版）

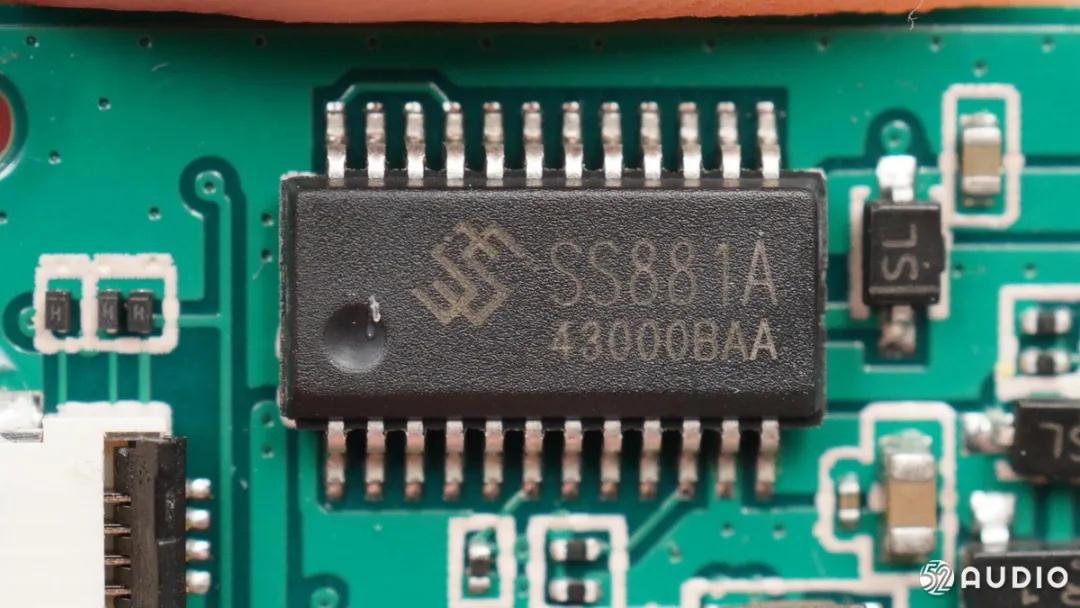

5、SinhMicro昇生微 SS881X

SS881X是昇生微POWR MCU系列的产品之一，芯片集成了丰富的电源管理功能，满足产品对充电的灵活性、安全性的全面需求。

昇生微SS809全系列和SS881X全系列均通过了IEC 62368认证，POWER MCU全系列产品均支持该认证要求。针对TWS产品的智能化趋势，SS881X系列已经与各大主流耳机平台实现双向通信功能，产品可以快速迭代。而且芯片集成专门接口，支持USB整机升级和产测。

应用案例：

（1）拆解报告：漫步者 DreamPods 真无线蓝牙耳机

（2）拆解报告：漫步者TWS NB2 真无线主动降噪耳机

（3）拆解报告：紫米 ZMI PurPods Pro 真无线降噪耳机

（4）拆解报告：漫步者FunBuds真无线降噪耳机

（5）拆解报告：realme真我 Buds Air 2 真无线降噪耳机

（6）拆解报告：漫步者 Lollipods Pro真无线降噪耳机

（7）拆解报告：紫米ZMI PurPods真无线蓝牙耳机

（8）拆解报告：OPPO Enco Air 灵动版 真无线蓝牙耳机

（9）拆解报告：Redmi红米 AirDots3 Pro 真无线降噪耳机

（10）拆解报告：漫步者NeoBuds Pro真无线圈铁降噪耳机

（11）拆解报告：Razer雷蛇战锤狂鲨真无线X 入耳式耳机

（12）拆解报告：小米Air 2 SE真无线蓝牙耳机

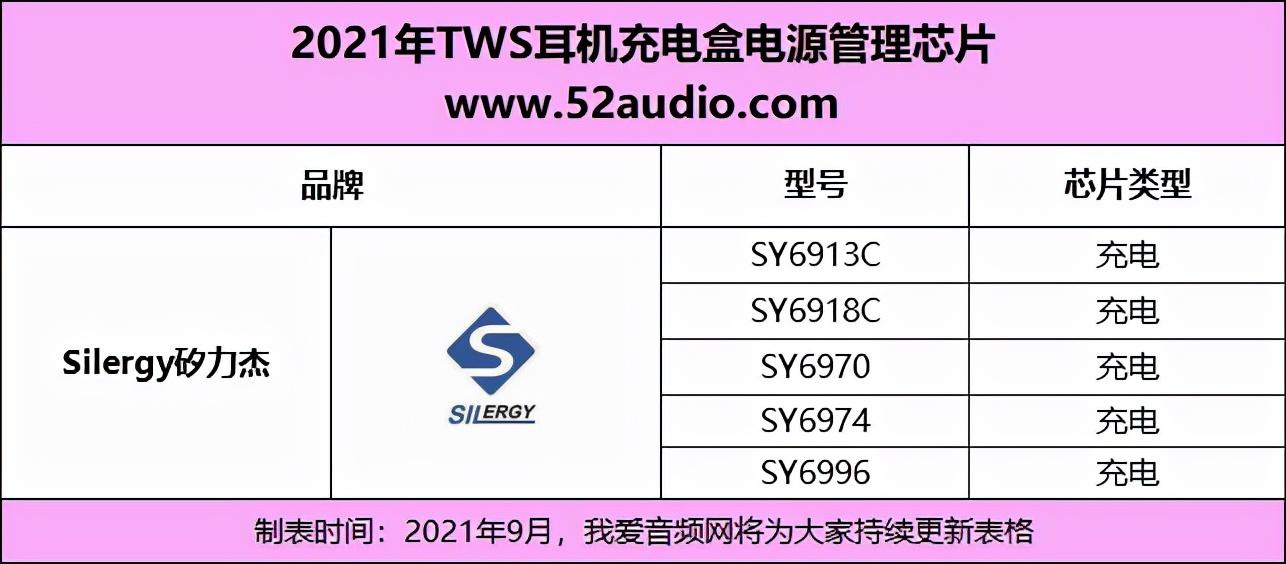

Silergy矽力杰

1、Silergy矽力杰 SY6913C

矽力杰SY6913C电源管理IC是5V适配器产品，具有专为单节锂离子电池移动电源应用而设计的高达18V输入的浪涌双向稳压器。采用先进的双向能流控制和自动输入电源检测功能，以实现电池充电模式和电池供电模式交替运行。还集成了放电启用、禁用控制和LED状态指示功能。SY6913C采用QFN3x3封装，采用最小化便携式的PCB布局尺寸以实现广泛应用。

矽力杰SY6913C最大18V输入电压浪涌，内置电源路径NFET和电源开关，500kHz开关频率操作。具有内部补偿的Tri流、恒流、恒压充电模式，最大2A恒定充电电流，最大1A升压输出电流，4.2V、4.35V可选电池电压，+/- 0.5％的电池电压精度。

矽力杰SY6913C具有充/放电/故障状态指示灯功能，放电控制逻辑，可编程输入电流限制，动态电源管理，逐周期峰值电流限制。输入电压UVLO和OVP，升压输出短路保护，以及热关机保护。

相关阅读：

（1）拆解报告：雷蛇战锤狂鲨真无线入耳式耳机

（2）拆解报告：一加科技OnePlus Buds 真无线蓝牙耳机

（3）拆解报告：JBL TUNE 225 真无线蓝牙耳机

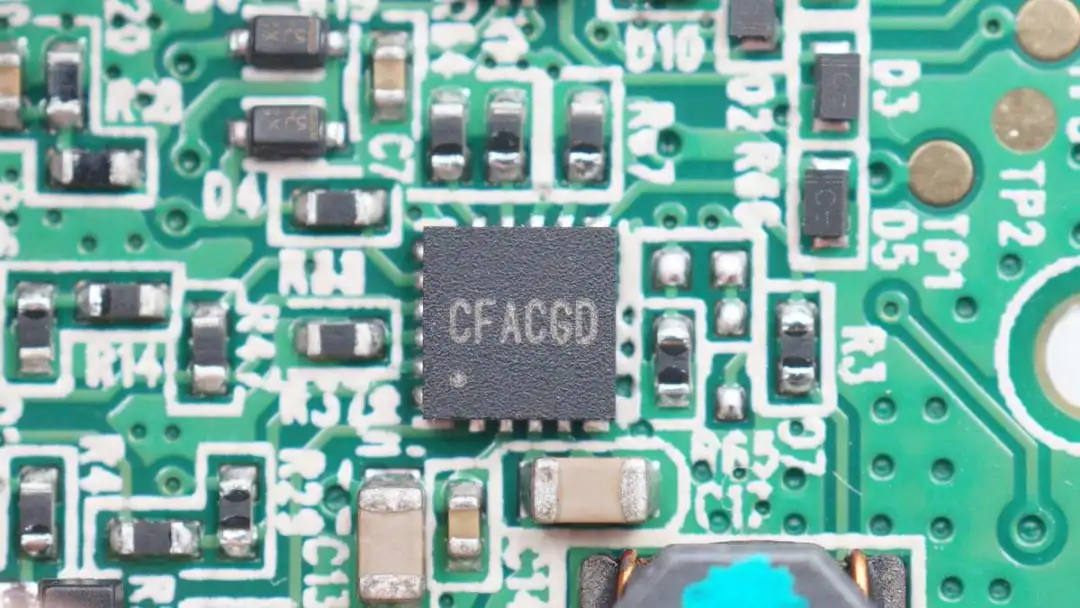

2、Silergy矽力杰 SY6918

矽力杰SY6918是一个5V适配器输入高达18V浪涌双向稳压器设计的单电池锂离子电池电源组的应用。采用先进的双向能量流控制，自动检测输入电源，实现电池充电模式和电池供电模式的交替。SY6918还集成了按键控制和LED状态指示。

应用案例：

（1）拆解报告：HUAWEI 华为 FreeBuds 真无线蓝牙耳机

（2）拆解报告：HUAWEI 华为 FreeBuds悦享版 真无线耳机

（3）拆解报告：HONOR 荣耀 FlyPods青春版 真无线耳机

（4）拆解报告：JBL TUNE120 真无线耳机

（5）拆解报告：京鱼座 U-WORLD S1 真无线耳机

（6）拆解报告：MI 小米 TWS真无线蓝牙耳机 Air

（7）拆解报告：MI 小米 TWS真无线蓝牙耳机 Air 2

（8）拆解报告：MI 小米 TWS真无线蓝牙耳机 Air 2s

（9）拆解报告：Anker Soundcore LIBERTY AIR 真无线耳机

（10）拆解报告：Amazfit华米 Powerbuds真无线运动耳机

3、Silergy矽力杰 SY6918B

矽力杰 SY6918B，高效率双向充放电源管理芯片，支持路径管理，输入最高耐压18V，QFN3x3封装非常节省PCB面积，用于内置电池充电。

应用案例：

（1）拆解报告：小米真无线降噪蓝牙耳机Air 2 Pro

4、Silergy矽力杰 SY6918C

Silergy矽力杰 SY6918C电池充放电管理IC，支持18V耐压，支持2A充电，2.5A升压输出，支持4.2/4.35V电池，支持可编程的电流显示，动态功率管理，负责充电盒内部电池充电及升压输出为耳机充电。

应用案例：

（1）拆解报告：JBL FREE II真无线蓝牙耳机

SKYPOWER天源

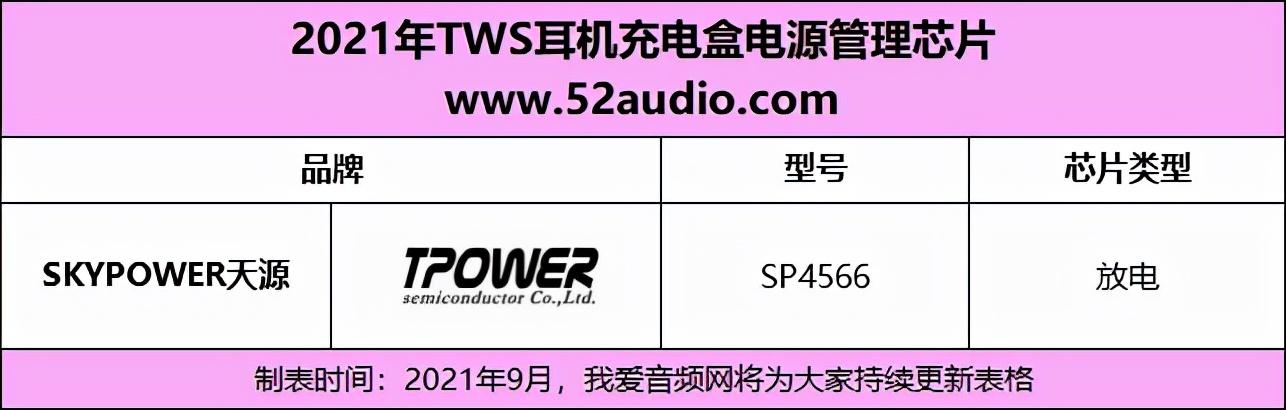

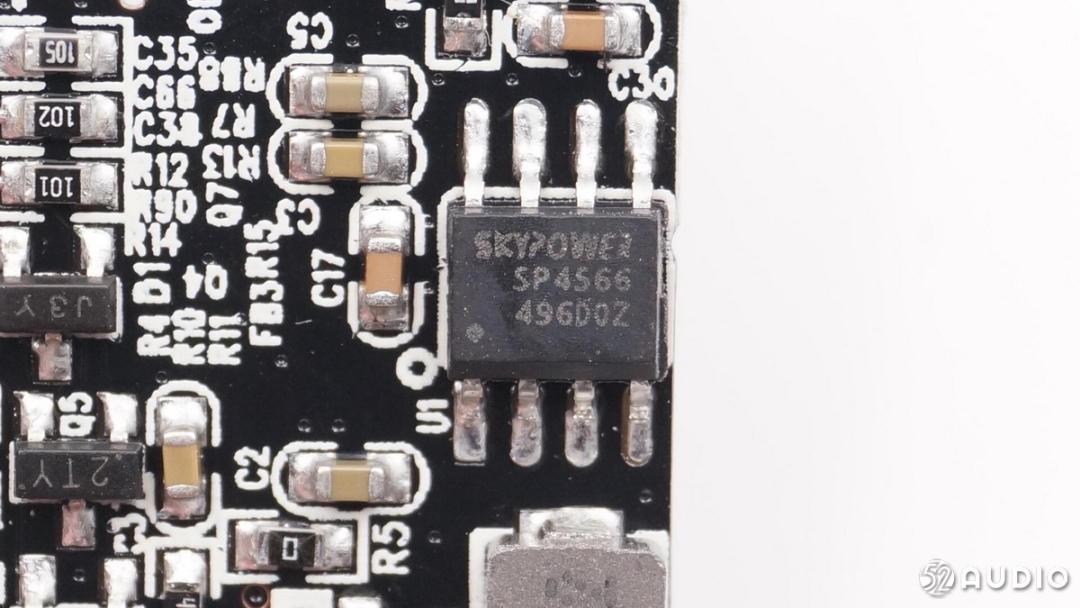

1、SKYPOWER天源 SP4566

SKYPOWER天源 SP4566同步升压的单芯片解决方案，这是一颗是一款专为移动电源设计的芯片，内部集成了线性充电管理模块、同步放电管理模块、电量检测与LED指示模块、保护模块。

应用案例：

（1）拆解报告：Lenovo联想TWS真无线耳机S1

TI德州仪器

1、TI德州仪器 BQ21040

TI德州仪器BQ21040是一款0.8A、单输入、单节锂离子和锂聚合物电池充电芯片。面向空间受限类便携式应用的高度集成锂离子和锂聚合物线性 电池充电器的理想选择。此器件可由一个 USB 端口或交流适配器供电运行。具有输入过压保护的高输入电压范围支持低成本、未稳压的适配器。

应用案例：

（1）拆解报告：B&O Beoplay E8 TWS真无线蓝牙耳机

（2）拆解报告：EDIFIER 漫步者 TWS5 真无线耳机

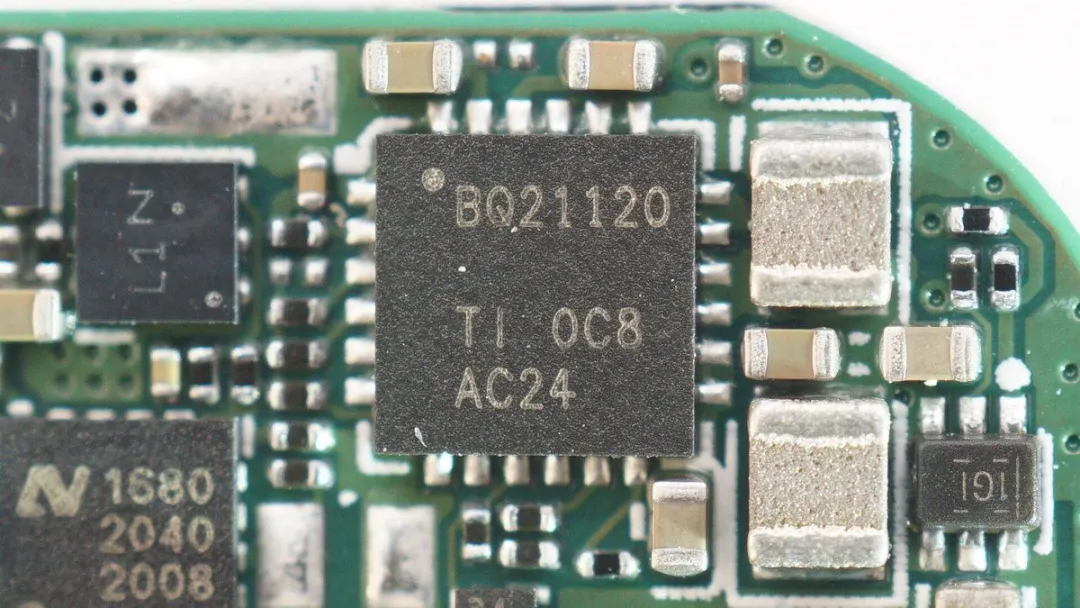

2、TI德州仪器 BQ21120

TI德州仪器 BQ21120 充电IC，为充电盒内置电池充电。

应用案例：

（1）拆解报告：小米 FlipBuds Pro 真无线降噪耳机

3、TI德州仪器 BQ2404x

TI德州仪器BQ24040 线性锂电池充电芯片，输出电流1A，适合便携设备使用。输入最高耐压30V，带有短路保护和过热保护功能。

应用案例：

（1）拆解报告：BOSE SOUNDSPORT FREE 真无线蓝牙耳机

（2）拆解报告：Anker Liberty 2 Pro 真无线蓝牙耳机

（3）拆解报告：Cleer ALLY 真无线蓝牙耳机

（4）拆解报告：华米科技 Amazfit ZenBuds 睡眠耳塞

5、TI德州仪器 BQ2407x（T)

TI德州仪器BQ24073路径管理充电IC，这颗芯片输出电压最高为4.4V，通过USB端口或交流适配器运行，最高支持1.5A 的充电电流。它在输入电压范围内具有输入电压保护功能，因此支持非稳压适配器。

应用案例：

（1）拆解报告：SONY索尼运动豆WF-SP700N真无线蓝牙耳机

（2）拆解报告：SONY索尼WF-1000X“降噪豆”真无线降噪耳机

（3）拆解报告：SONY索尼WF-XB700重低音真无线蓝牙耳机

4、TI德州仪器 BQ24232H

TI德州仪器BQ24232H是高度集成的锂离子线性充电器和系统电源路径管理IC，可由一个 USB 端口或交流适配器供电运行并支持 25mA 至 500mA 的充电电流。具有输入过压保护功能的高输入电压范围支持低成本、未稳压的适配器。

应用案例：

（1）拆解报告：OPPO 首款TWS真无线蓝牙耳机 O-Free

（2）拆解报告：SONY 索尼 WF-SP700N 真无线耳机

（3）拆解报告：SONY 索尼 WF-1000X“降噪豆”真无线降噪耳机

（4）拆解报告：Apple 苹果 国行AirPods二代 真无线耳机

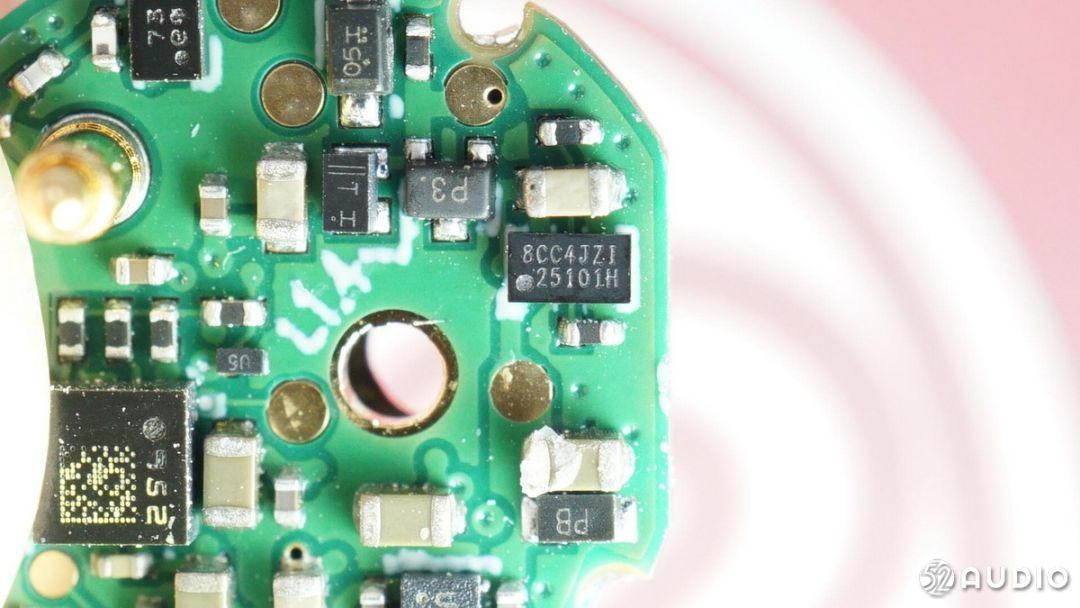

5、TI德州仪器 BQ25101H

TI德州仪器BQ25101H 线性锂电池充电IC，用于为耳机内部电池充电，内置30V过压保护。

应用案例：

（1）拆解报告：漫步者 DreamPods 真无线蓝牙耳机

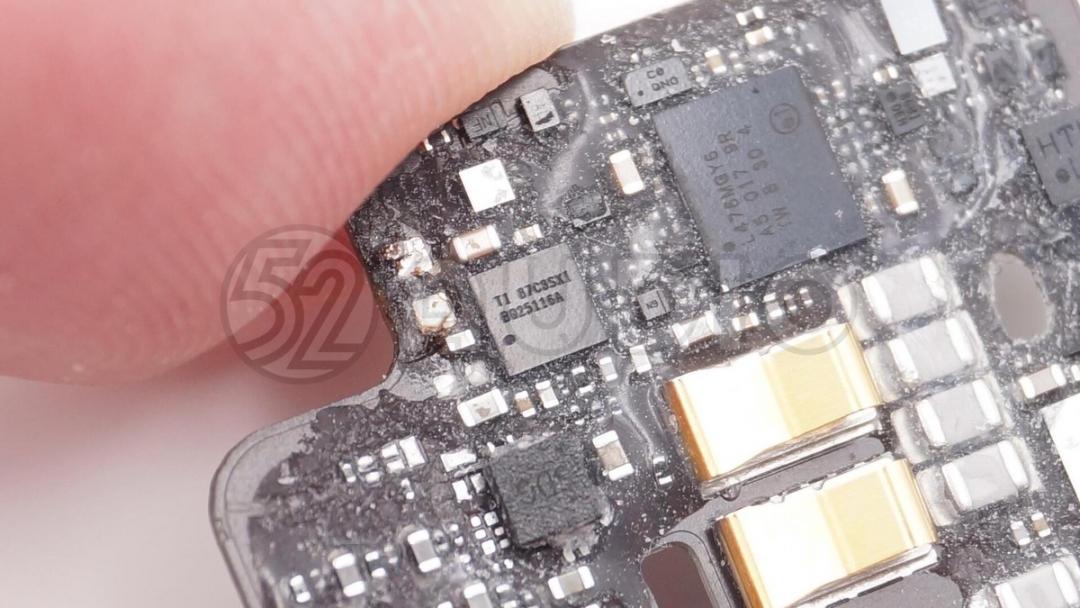

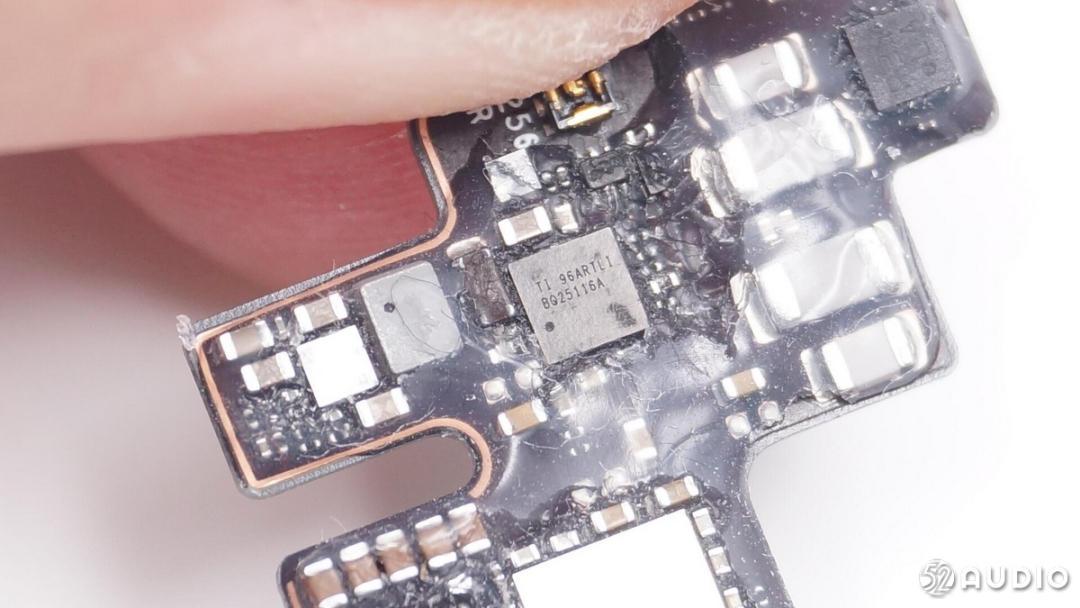

6、TI德州仪器 BQ25116A

TI德州仪器 BQ25116A 充电管理芯片。

应用案例：

（1）拆解报告：Apple 苹果 国行AirPods二代 真无线耳机

（2）拆解报告：Apple 苹果 国行AirPods Pro 真无线主动降噪耳机

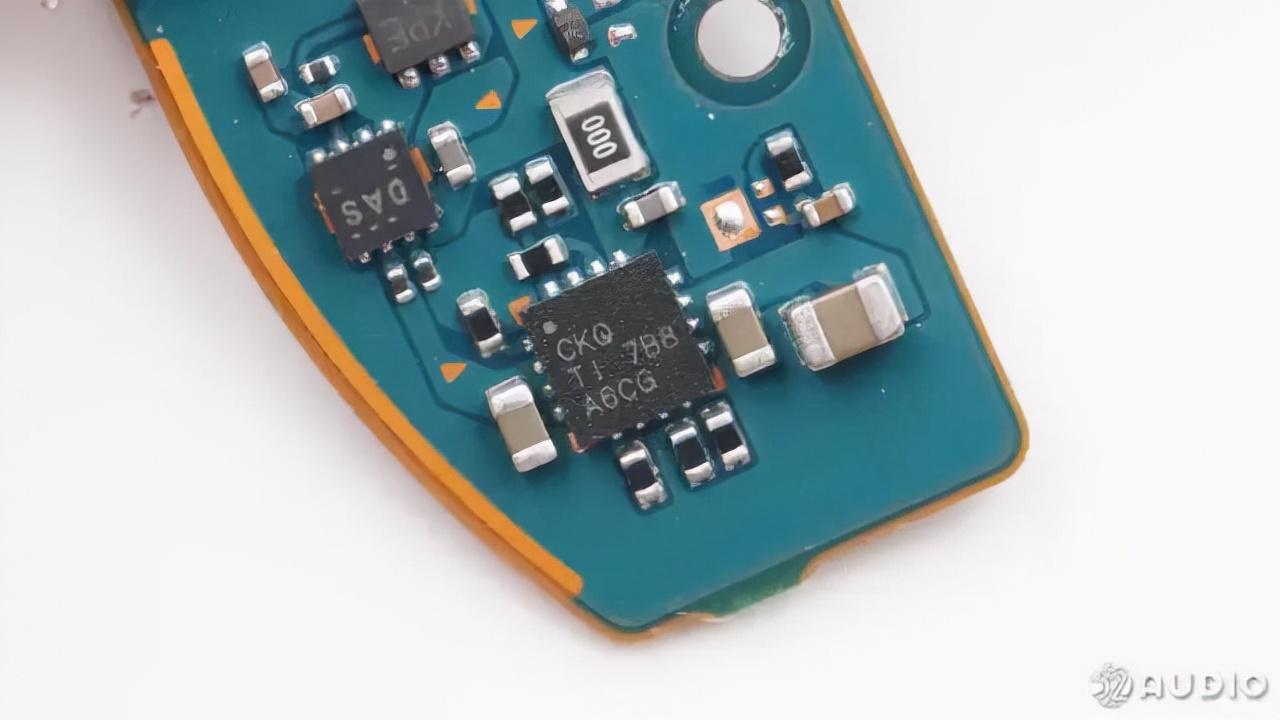

7、TI德州仪器 BQ25120A

TI德州仪器BQ25120A是一款高度集成的电池充电管理集成电路 (IC)，集成了可穿戴设备最常用的功能：线性充电器、 稳压输出、负载开关、定时器手动复位以及电池电压监视器。集成的降压转换器是一款采用 DCS-Control 拓 扑的高效、低 IQ 开关，可将轻负载效率扩展至 10μA 负载电流以下。

该转换器在运行和关断期间具有低静态 电流，可最大程度延长电池使用寿命。该器件支持 5mA 至 300mA 的充电电流。输入电流限制、充电电 流、降压转换器输出电压、LDO 输出电压等参数均可 通过 I2C 接口进行编程。

应用案例：

（1）拆解报告：Beats Powerbeats PRO真无线运动耳机

（2）拆解报告：BRAGI The Headphone TWS蓝牙耳机

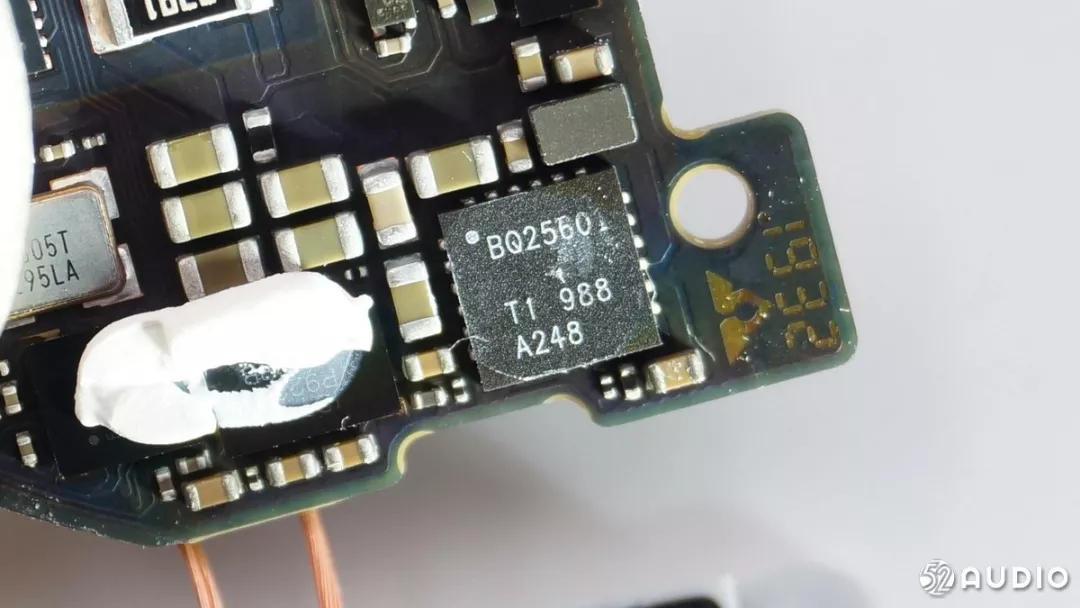

8、TI德州仪器 BQ25601

TI德州仪器BQ25601是高度集成的3A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。低阻抗电源路径对开关模式运行效率进行了 优化、缩短了电池充电时间并延长了放电阶段的电池使 用寿命。具有充电和系统设置的 I2C 串行接口使得此器 件成为一个真正的灵活解决方案。

应用案例：

（1）拆解报告：HUAWEI 华为 FreeBuds 3 真无线耳机

（2）拆解报告：华为FreeBuds Pro真无线降噪耳机

（3）拆解报告：华为FreeBuds4真无线耳机

（4）拆解报告：Amazon亚马逊 Echo buds 真无线主动降噪耳机

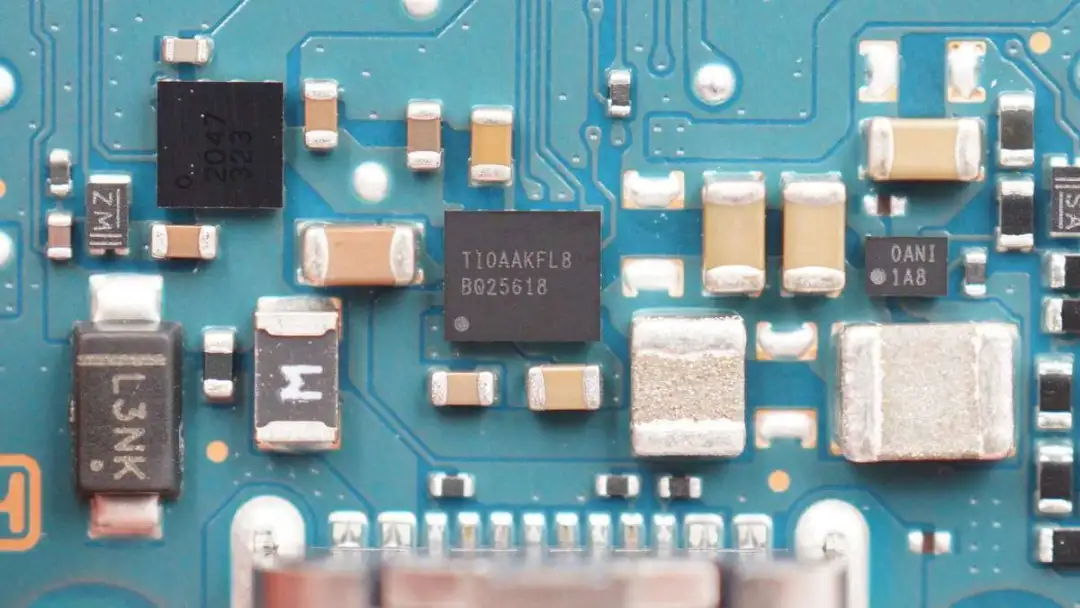

9、TI德州仪器 BQ25618

TI德州仪器 BQ25618充电IC，集成了充电，升压转换器和电压保护功能，支持22V耐压，用于为耳机内置锂离子电池充电。

应用案例：

（1）拆解报告：索尼WF-1000XM4真无线降噪耳机

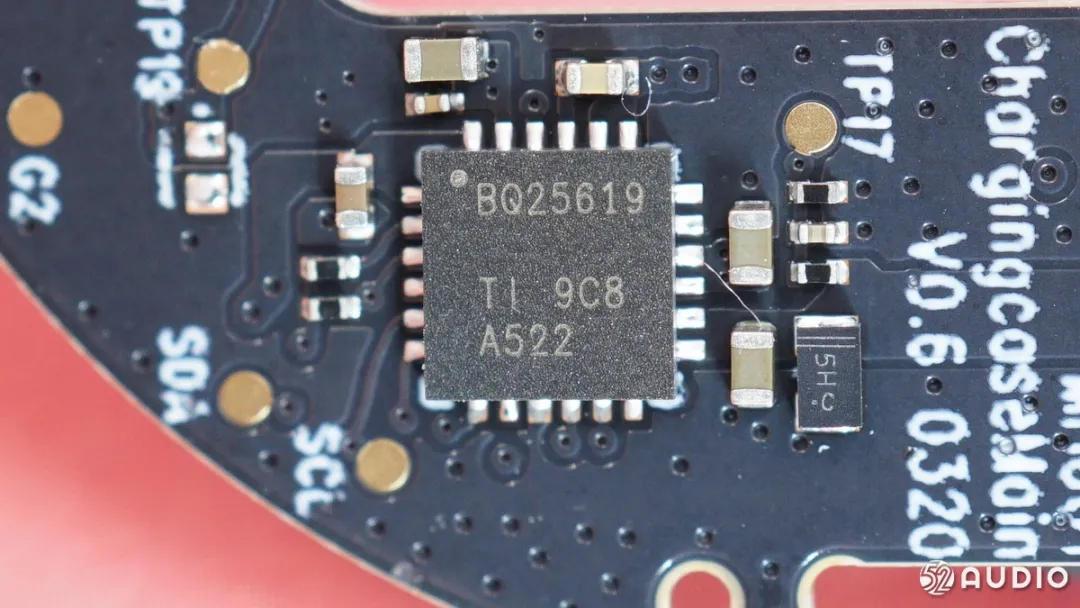

10、TI德州仪器 BQ25619

TI德州仪器BQ25619充电管理IC，负责充电盒内置电池充电，并且将充电盒电池输出的电流升压为耳机充电。

应用案例：

（1）拆解报告：vivo TWS Neo 真无线蓝牙耳机

（2）拆解报告：OPPO Enco Free 真无线耳机

（3）拆解报告：OPPO Enco X真无线降噪耳机

（4）拆解报告：Libratone小鸟 AIR+ 第2代降噪真无线耳机

（5）拆解报告：OPPO Enco Air 真无线蓝牙耳机

11、TI德州仪器 BQ24157

TI德州仪器BQ24157，支持升压输出的锂电池开关充电器。输入耐压20V，支持I2C控制，用于充电盒内置电池充电和升压为耳机充电。

应用案例：

（1）拆解报告：vivo TWS 2 真无线降噪耳机

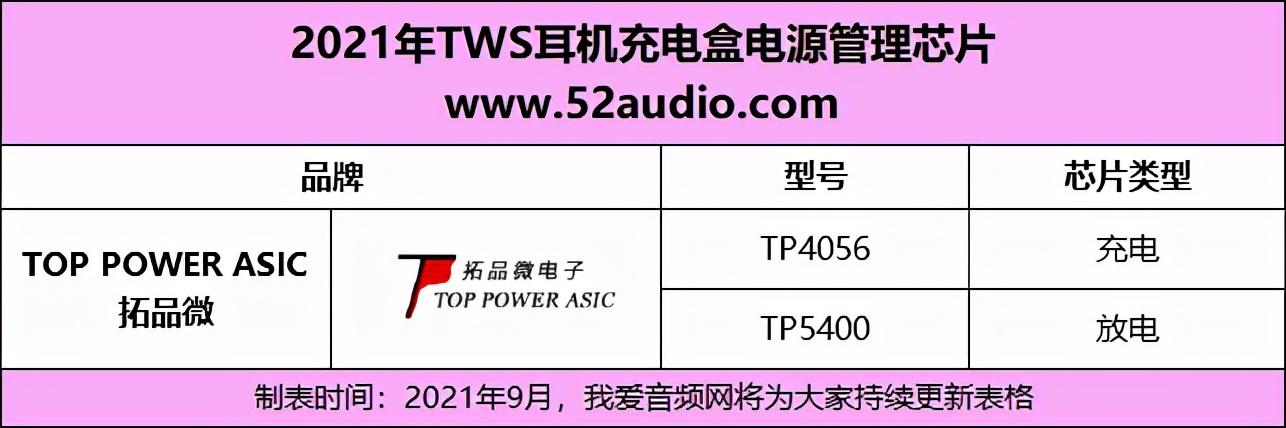

TOP POWER ASIC 拓品微

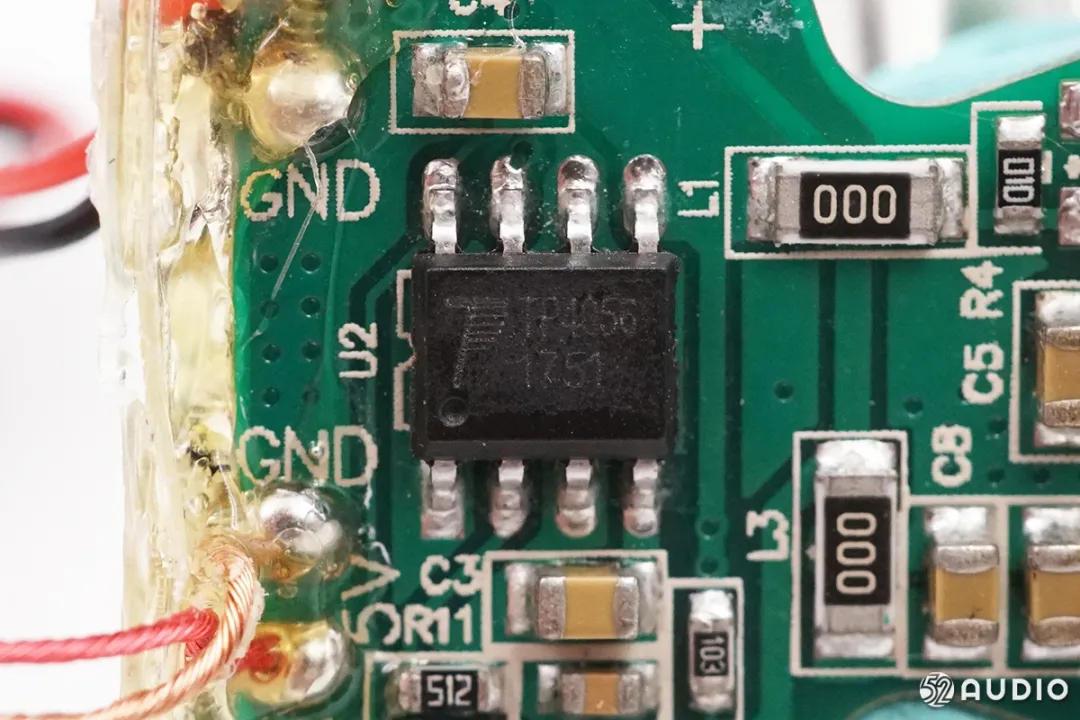

1、TOP POWER ASIC拓品微 TP4056

拓微TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8/MSOP8 封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056 可以适合 USB 电源和适配器电源工作。

应用案例：

（1）拆解报告：京造TWS耳机

（2）拆解报告：PURDIO NEXTER TX11

（3）拆解报告：漫步者首款TWS真无线蓝牙耳机

（4）拆解报告：Boltune博尔通 BT-BH020真无线蓝牙耳机

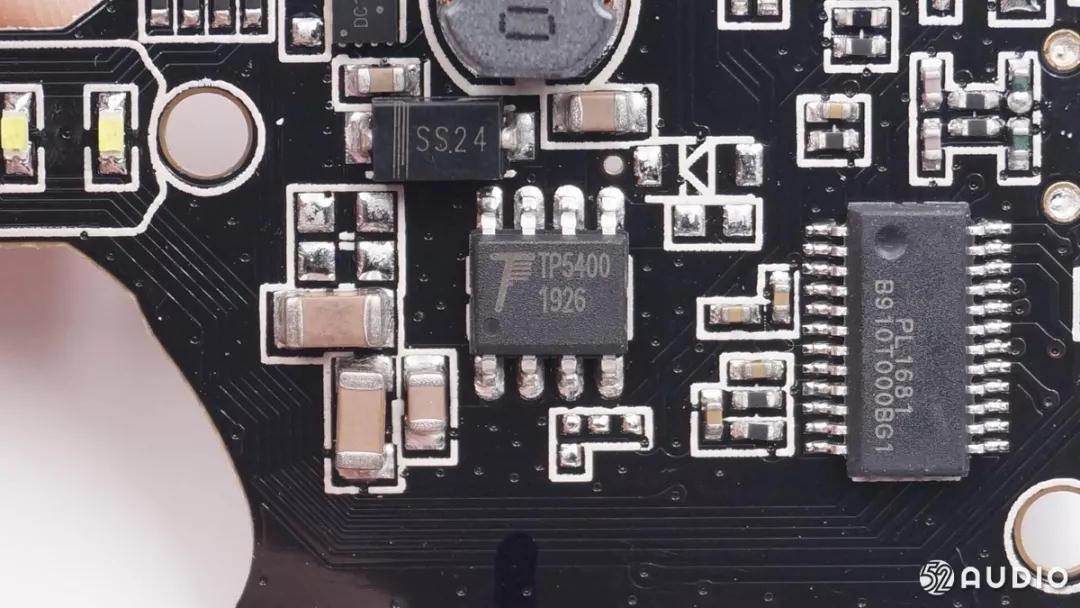

2、TOP POWER ASIC拓品微 TP5400

南京拓微TP5400是一款移动电源专用的单节锂离子电池充电器和恒定5V升压控制器，充电部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体， 可以输出最大1A充电电流。而升压电路采用CMOS工艺制造的空载电流极低的VFM开关型DC/DC升压转换器。其具有极低的空载功耗(小于 10uA)，且升压输出驱动电流能力能达到 1A。无需外部按键，可以即插即用。

应用案例：

（1）拆解报告：plantronics缤特力 BackBeat FIT 3100 运动真无线耳机

（2）拆解报告：plantronics缤特力 BackBeat FIT 3200 运动真无线耳机

TPS思远半导体

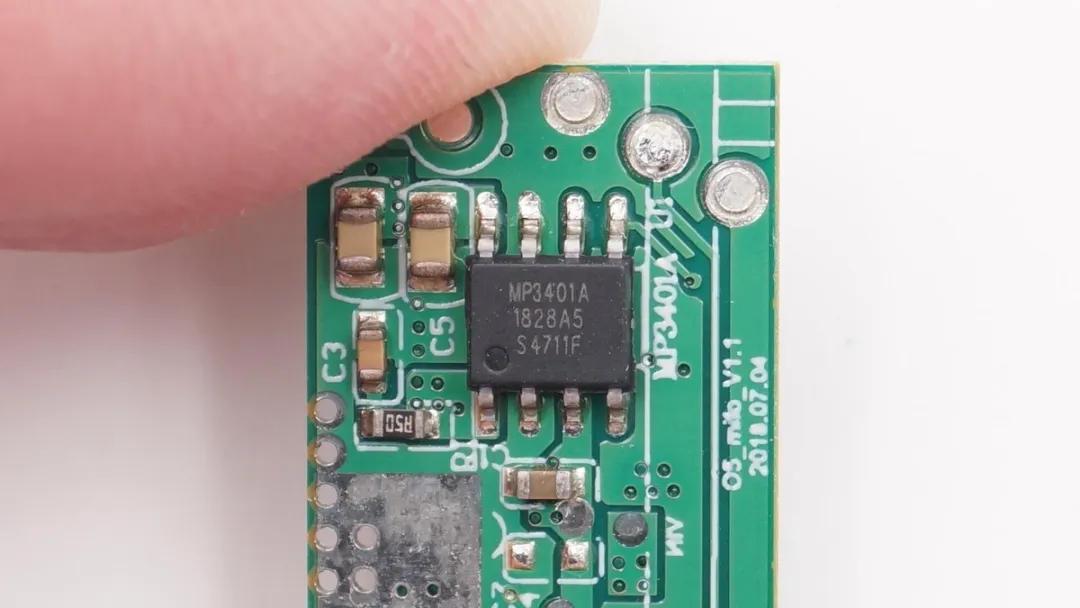

1、TPS思远半导体 MP3401A

思远半导体 MP3401A，采用SOP8封装，最大充电电流0.7A，是一款专为移动电源设计的单芯片解决方案IC，高度集成了充电管理模块、LED电量显示模块、同步升压放电管理模块的移动电源管理芯片。

应用案例：

（1）拆解报告：LEANTS乐蚁 SPECIAL TWS真无线蓝牙耳机

2、TPS思远半导体 MP3407

思远半导体 MP3407，采用ESOP8封装，最大充电电流1A，是一款专为移动电源设计的单芯片解决方案IC，高度集成了充电管理模块、LED电量显示模块、同步升压放电管理模块的移动电源管理芯片。

应用案例：

（1）拆解报告：LEANTS乐蚁 SPECIAL TWS真无线蓝牙耳机

3、TPS思远半导体 SY7612

思远半导体SY7612充电、升压整合单芯片，充电电流可调，同步升压效率高，静态功耗低，提高电池使用寿命。

应用案例：

（1）拆解报告：Sabbat魔宴 E12 Ultra 真无线蓝牙耳机

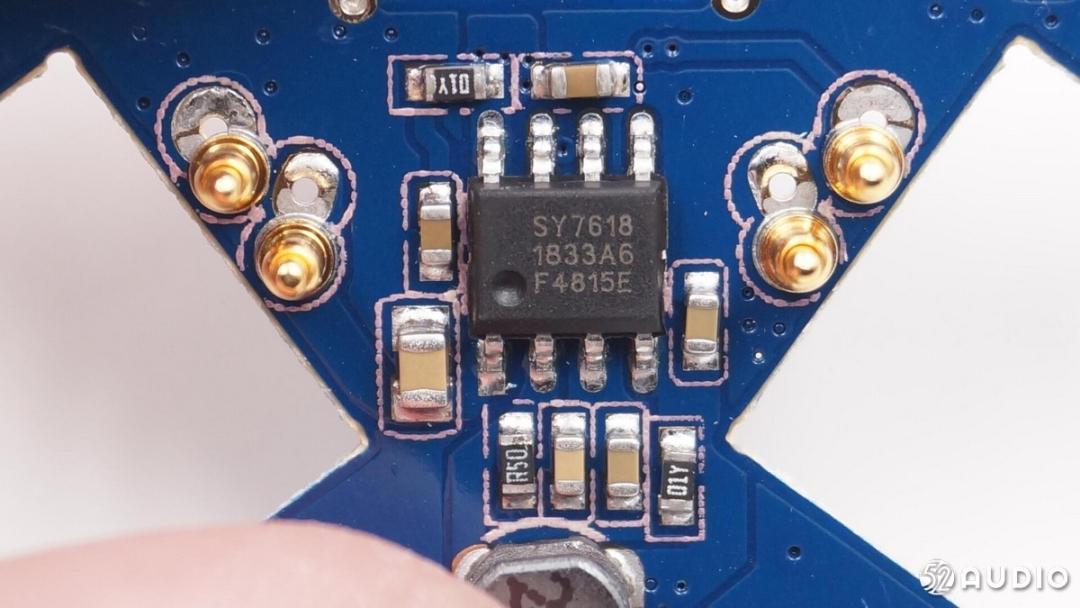

4、TPS思远半导体 SY7618

思远半导体SY7618是一款专为小容量锂电池充放电应用设计的单芯片解决方案IC，集成了充电电流0.5A（可订制0.25A/0.75A/1A版本）的开关充电管理模块、最大放电电流1.2A的同步升压放电管理模块，内置功率MOS。

思远半导体SY7618集成了电池电量检测、LED电 量显示模块及按键功能模块，针对小容量锂电池 系统（锂离子或锂聚合物）的应用，提供简单易 用的解决方案。

应用案例：

（1）拆解报告：Creative创新科技 OUTLIER AIR真无线耳机

（2）拆解报告：索爱真无线蓝牙耳机 T1S

5、TPS思远半导体 SY7636

思远半导体SY7636是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了充电电流0.4A的线性充电管理模块，以及放电电流0.5A的同步升压放电管理模块，内置功率MOS。

思远半导体SY7636集成了电池电量检测、LED状态指示模块及按键功能模块，针对小容量锂电池（锂离子或锂聚合物）的应用，提供简单易用的解决方案。SY7636针对LED显示，提供两套定制方案，方便客户使用。SY7636采用的封装形式为SOP8。

思远半导体SY7636是一款蓝牙耳机充电盒（对耳耳机）的充电放电电芯片，可选择控制2/4LED指示灯，充电电流为0.4A，输出电流都为0.5A,放电电流截止为10mA。

应用案例：

（1）拆解报告：网易云音乐 氧气真无线耳机LITE版

（2）拆解报告：亚马逊10.or Buds真无线蓝牙耳机

（3）拆解报告：网易云音乐氧气真无线蓝牙耳机LITE+版

6、TPS思远半导体 SY7638

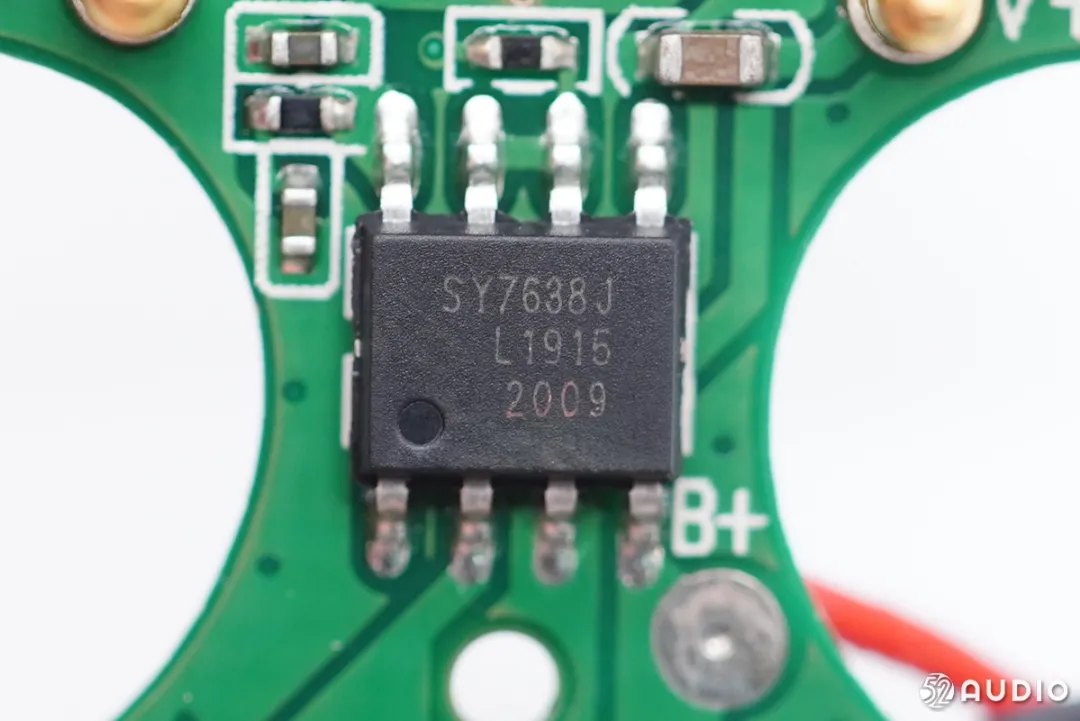

思远半导体SY7638是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了充电电流0.5A（可订制0.25A/1A版本）的开关充电管理模块、最大放电电流1.2A的同步升压放电管理模块，内置功率MOS。

思远SY7638集成了电池电量检测、 LED电量显示模块及按键功能模块，针对小容量锂电池（锂离子或锂聚合物）的应用，提供简单易用的解决方案。SY7638内置参数可订制功能，包括充电恒流电流、 LED电量显示、 KEY键功能和有无自动识别负载功能等， 方便客户选择使用。SY7638采用的封装形式为SOP8 。

应用案例：

（1）Tezo Nutmeg轻豆 真无线蓝牙耳机

7、TPS思远半导体 SY8801

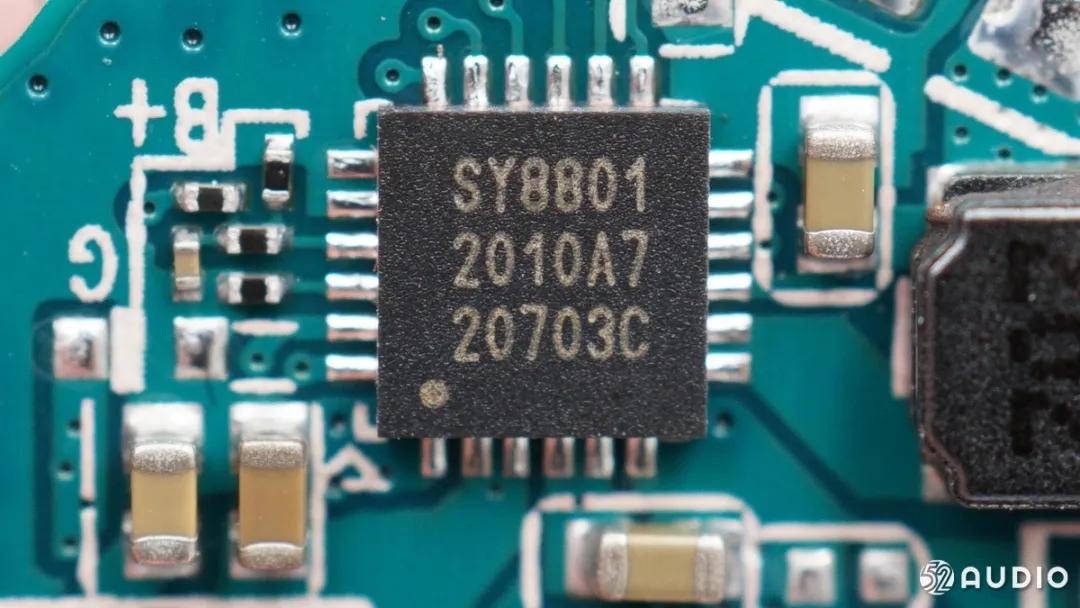

思远半导体专为TWS耳机充电仓设计的SY8801芯片，在确保安全、高可靠性能的设计基础上（支持28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），还集成了I2C通讯功能和内部通讯隔离功能。通过I2C接口，系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数，轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。

思远半导体SY8801集成的内部通讯隔离模块，极大地优化了智能TWS充电仓的功能设计，无需复杂的外围电路，MCU通过连接控制SY8801即可实现。不光能够实现对耳机充电的功能，还能够通过与耳机连接的电源POGO PIN进行数据的通讯传输，实现包括充电仓电量上传、耳机在充电仓内清除配对、恢复出厂设置、耳机软件升级等功能。

思远半导体SY8801芯片已经通过了最新的IEC62368-1安全法规认证，为用户实现高品质要求的产品设计提供了可靠的保障。

应用案例：

（1）499元真香！OPPO Enco W51 真无线主动降噪耳机拆解

（2）拆解报告：小米真无线蓝牙耳机Air2 SE

（3）拆解报告：小度真无线智能耳机

（4）拆解报告：一加科技 OnePlus Buds Z 真无线蓝牙耳机

（5）拆解报告：MEIZU魅族 POP2s 真无线蓝牙耳机

（6）拆解报告：JBL LIVE PRO+ 真无线降噪耳机

（7）拆解报告：Soundcore声阔降噪舱真无线耳机

（8）拆解报告：Marshall马歇尔 Mode II 真无线蓝牙耳机

（9）拆解报告：OPPO Enco Free2 真无线降噪耳机

（10）拆解报告：飞智X1游戏蓝牙无线耳机

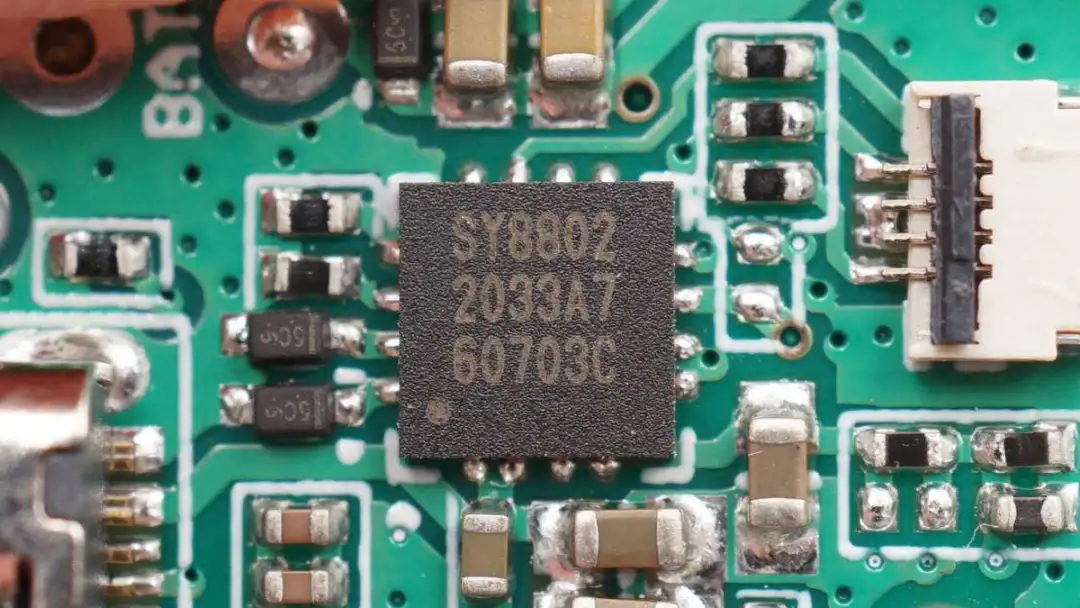

8、TPS思远半导体 SY8802

思远SY8802 是一款专为TWS耳机充电仓设计的高性能SOC级别芯片。SY8802在确保高安全、高可靠性能的设计基础上（高达28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），集成了智能化的电池充放电管理功能和充电仓的控制管理功能。

思远SY8802的智能化电池充放电管理功能包括：高达1A充电电流的开关式锂电池充电管理-效率高达93%；内置NTC温度保护功能，能够实现对锂电池的温度保护和分段充电电流调节；充放电带智能路径管理功能-在同时进行电池充放电的时候，放电优先；高达1A的5V升压放电输出电流，并针对TWS耳机的应用进行了DC-DC升压效率转换-在0.1A小电流输出时效率为93%；独立的两路输出确保了对TWS两个耳机进行充电时候的安全可靠性和智能化控制。

思远SY8802还集成了充电仓的智能控制管理功能，包括按键控制开关及支持HALL传感器检测充电仓开盒关盒；双路独立的耳机入仓、出仓检测功能；耳机放入自动启动充电输出-耳机充满自动关闭输出进入待机模式；多种LED指示灯UI功能-支持1~4颗LED灯状态指示。芯片已经通过了最新的IEC62368-1安全法规认证，为用户实现高品质要求的产品设计提供了可靠的保障。

应用案例：

（1）拆解报告：RAPOO雷柏 Ti100 真无线降噪耳机

9、TPS思远半导体 SY8803

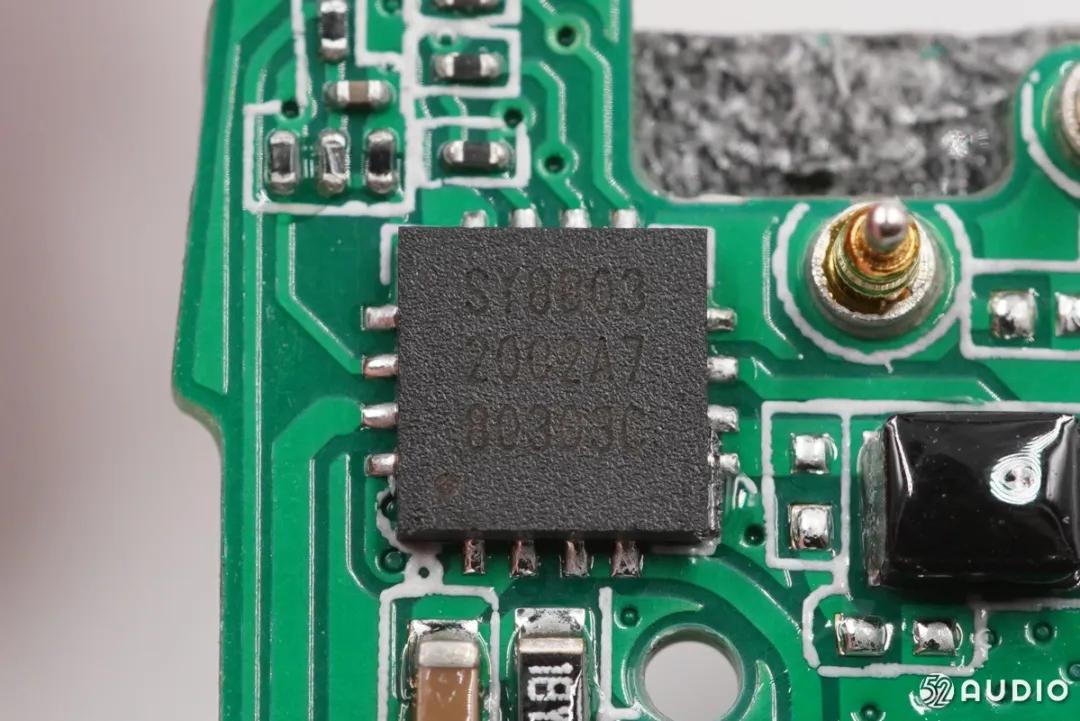

TPS思远半导体SY8803是一款专为智能TWS耳机充电仓设计的高性能SoC级别芯片，采用QFN-16封装。

TPS思远半导体SY8803在确保高安全、高可靠性能的设计基础上（高达28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），还集成了I2C通讯控制功能。通过I2C接口，系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数，轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。

TPS思远半导体SY8803芯片已经通过了最新的IEC62368-1安全法规认证，为用户实现高品质要求的产品设计提供了可靠的保障。

应用案例：

（1）拆解报告：1MORE万魔ColorBuds真无线蓝牙耳机

（2）拆解报告：233621 Pearl 真无线蓝牙耳机

（3）拆解报告：233621 Zen Pro 真无线降噪耳机

（4）拆解报告：传音TECNO Hipods H2 真无线蓝牙耳机

（5）拆解报告：realme真我 Buds Air Pro 真无线降噪耳机

（6）拆解报告：SONG X SX06 真无线蓝牙耳机

（7）拆解报告：233621 Zen 真无线主动混合降噪耳机

10、TPS思远半导体 SY8810

TPS思远半导体SY8810是一款专为TWS耳机充电仓设计的高性价比SoC芯片。

思远半导体SY8810采用QFN-16封装，集成了智能化的电池充放电管理功能和充电仓的控制管理功能。其中电池充放电管理功能包括：高达1A充电电流的开关式锂电池充电管理，效率高达93%；内置NTC温度保护功能，能够实现对锂电池的温度保护和分段充电电流调节；充放电带智能路径管理功能，在同时进行电池充放电的时候，放电优先；高达1A的5V升压放电输出电流，并针对TWS耳机的应用进行了DC-DC升压效率转换-在0.1A小电流输出时效率为93%；独立的两路输出确保了对TWS两个耳机进行充电时候的安全可靠性和智能化控制。

思远半导体SY8810还集成了充电仓的智能控制管理功能，包括按键控制开关及支持HALL传感器检测充电仓开盒关盒；双路独立的耳机入仓、出仓检测功能；耳机放入自动启动充电输出-耳机充满自动关闭输出进入待机模式；多种LED指示灯UI功能-支持1~4颗LED灯状态指示。SY8810极大地简化了TWS充电仓的产品设计，无需复杂的外围电路，只需要单芯片和简单的外围被动器件，就能够实现TWS充电仓产品设计。

应用案例：

（1）拆解报告：Baseus倍思 Encok WM01 真无线蓝牙耳机

（2）拆解报告：摩托罗拉 MOTO BUDS CHARGE真无线蓝牙耳机

（3）拆解报告：网易云音乐氧气真无线耳机MINI版

11、TPS思远半导体 SY8815

TPS思远 SY8815蓝牙耳机充电仓解决方案。内部集成充电模块和放电模块。充电电流外部可以调节；放电模块集成两路输出限流开关，提供了独立的负载存在检测和负载插入检测，同时支持输出电流检测。

SY8815支持放电使能控制，MCU可以直接通过EN来灵活控制芯片的放电功能。SY8815集成了单线的状态码输出，方便实现芯片向MCU上报芯片状态。SY8815非常适合蓝牙耳机充电仓的设计，极大简化 了外围电路和元器件，为蓝牙耳机充电仓的应用提供了简单易用的方案。

应用案例：

（1）拆解报告：QCY T13真无线耳机

12、TPS思远半导体 SY8821

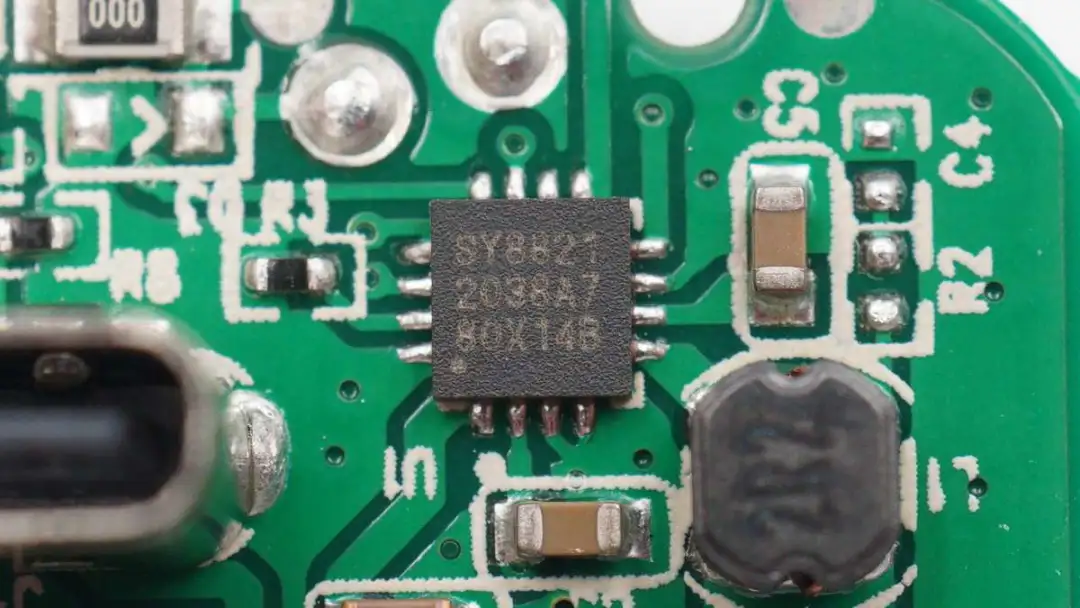

SY8821是思远半导体精心打造的一款极简应用的充电仓单芯片解决方案，匹配所有蓝牙主控对电源特性的要求，5V常开及掉电压模式可选，常输出功耗低至3uA，1~4灯灵活配置，无需定制料号，按键、Hall控制可选，无需外部MCU，单芯片即可实现TWS充电仓应用设计，大大降低备货的风险。在当前半导体供应紧缺的现实情况下，SY8821是保证交付的优选产品。思远半导体全线充电仓解决方案都通过IEC62368认证要求，降低客户过认证风险。

应用案例：

（1）拆解报告：Baseus倍思 AirNora 真无线蓝牙耳机牙耳机

（2）拆解报告：小度真无线智能耳机 S1

（3）拆解报告：奋达科技 E2 真无线蓝牙耳机

（4）拆解报告：传音 TECNO Buds 2 真无线蓝牙耳机

13、TPS思远半导体SY8825

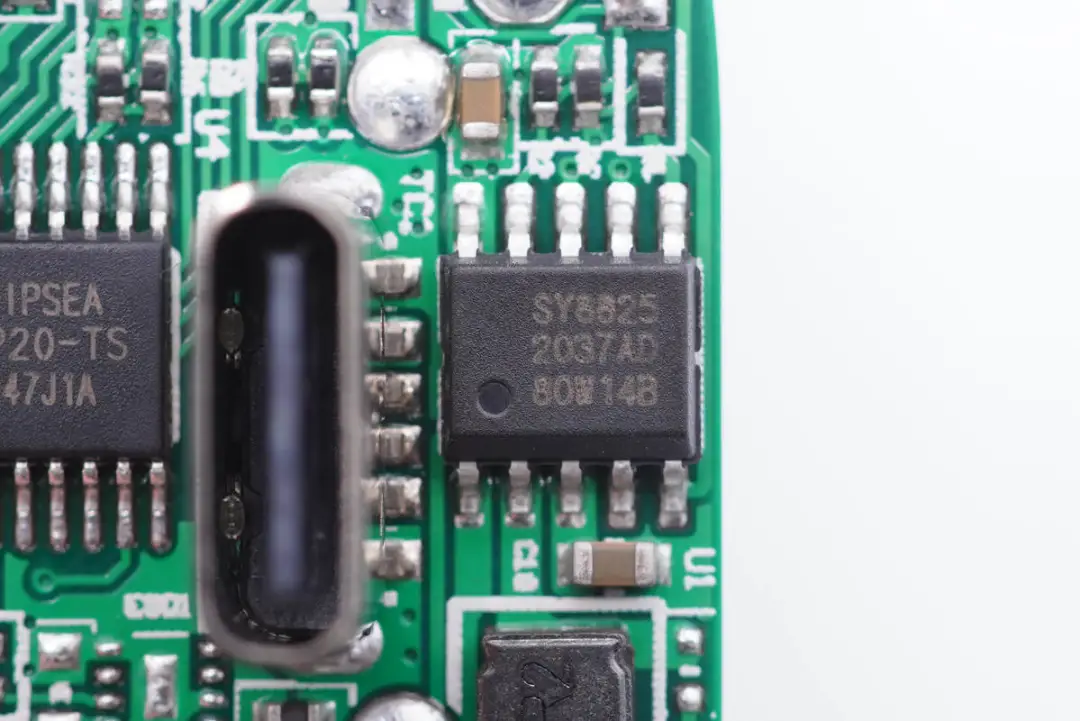

思远SY8825是一款专为蓝牙耳机仓设计的芯片。芯片内部集成充电模块和放电模块。充电电流外部可以调节；放电模块集成两路输出限流开关，提供了独立的负载存在检测和负载插入检测，同时支持输出电流检测。SY8825采用的封装形式为ESSOP10。

思远SY8825放电使能控制，MCU可以直接通过EN来灵活控制芯片的放电功能。SY8825集成了单线的状态码输出，方便实现芯片向MCU上报芯片状态。SY8825非常适合蓝牙耳机充电仓的设计，极大简化了外围电路和元器件，为蓝牙耳机充电仓的应用提供了简单易用的方案。

应用案例：

（1）拆解报告：UGREEN绿联 HiTune T2真无线蓝牙耳机

（2）拆解报告：BULL公牛TWS纯音耳机VTA10H

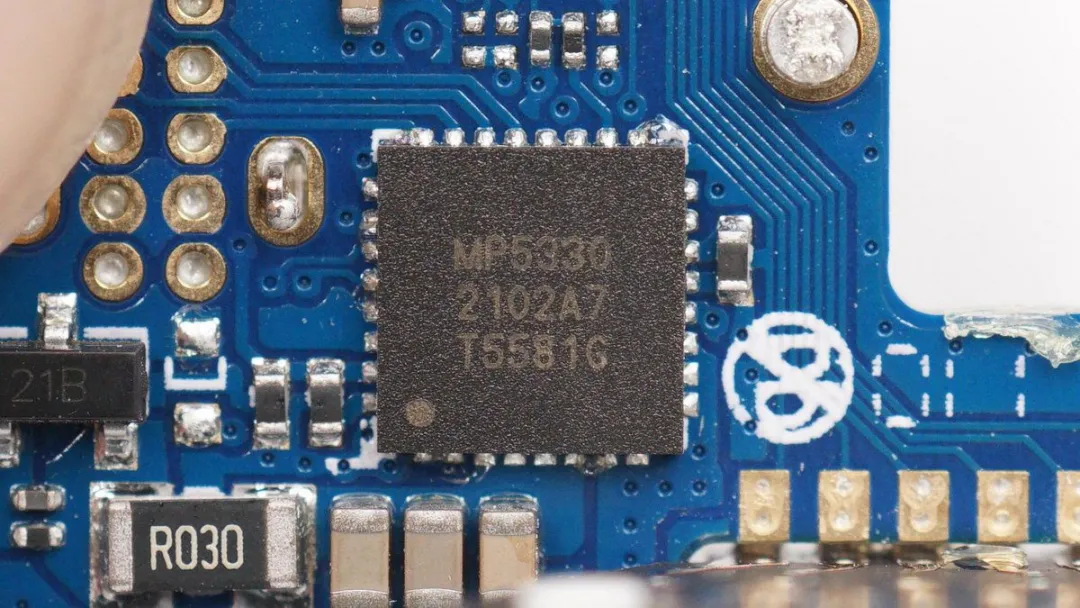

14、TPS思远半导体MP5330

TPS思远 MP5330 电源管理SoC，是一款集成同步升压转换器、锂电池充电管理、电池电量指示、按键及Type-C协议等多功能于一体的单芯片移动电源管理解决方案。还拥有丰富全面的保护，保障系统安全高效的工作，用于为充电盒电池充电。

应用案例：

（1）拆解报告：悟品科技 UT93B 真无线蓝牙耳机

15、TPS思远半导体SY5500

TPS思远SY5500蓝牙耳机充电及通讯方案。SY5500是一款专门为TWS耳机设计的芯片，提供一套充电和隔离通讯的完美解决方案。芯片集成了线性充电管理、放电保护、（仓与耳机）单线双向数据通信以及I2C通讯接口，方便用户实现耳机充放电管理和协议通讯。

应用案例：

（1）拆解报告：OnePlus Buds Pro真无线降噪耳机

（2）拆解报告：飞智X1游戏蓝牙无线耳机

16、TPS思远半导体SY8602

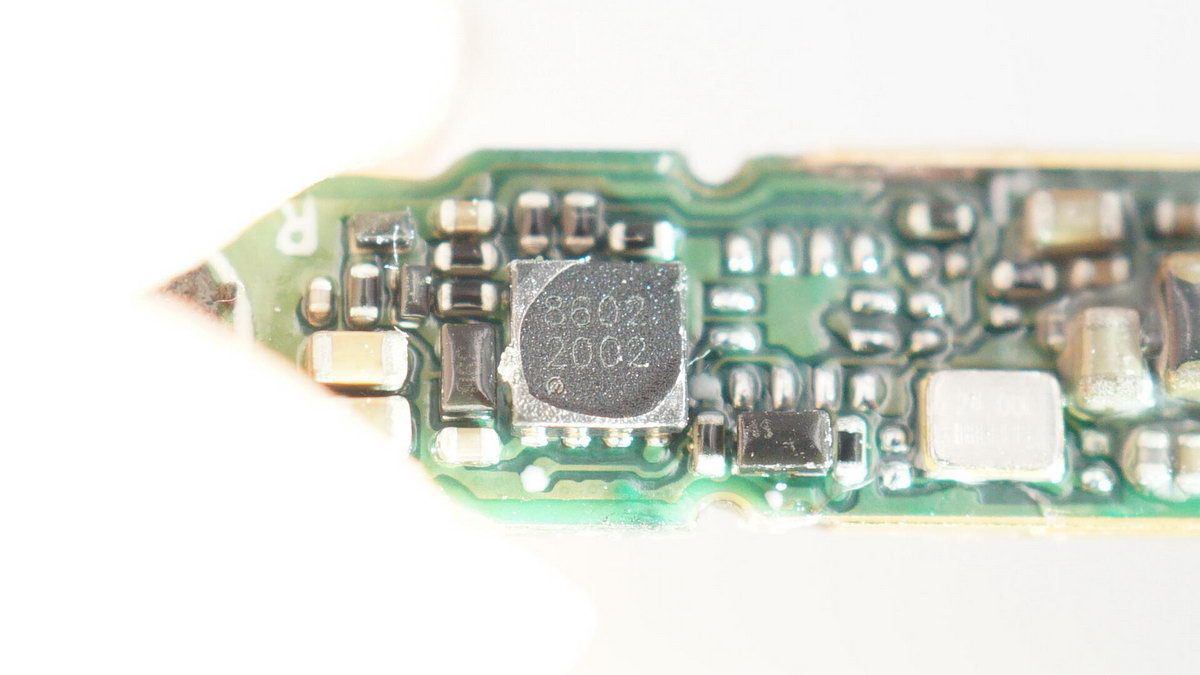

TPS思远半导体SY8602 线性锂电池充电IC，用于为耳机内置电池充电，支持28V输入过压保护，支持4.2/4.35V电池，最大充电电流500mA。

应用案例：

（1）拆解报告：OPPO Enco Free2 真无线降噪耳机

（2）拆解报告：realme真我 Buds Air Pro 真无线降噪耳机

（3）拆解报告：漫步者TWS NB2 真无线主动降噪耳机

我爱音频网总结

TWS耳机之所以能够实现如此便捷的使用体验，受到众多消费者的认可，锂电池的加入为其提供的基础，而电源管理芯片则是锂电池的首要“大管家”，电源管理芯片的性能影响着产品的功耗、续航以及安全性。

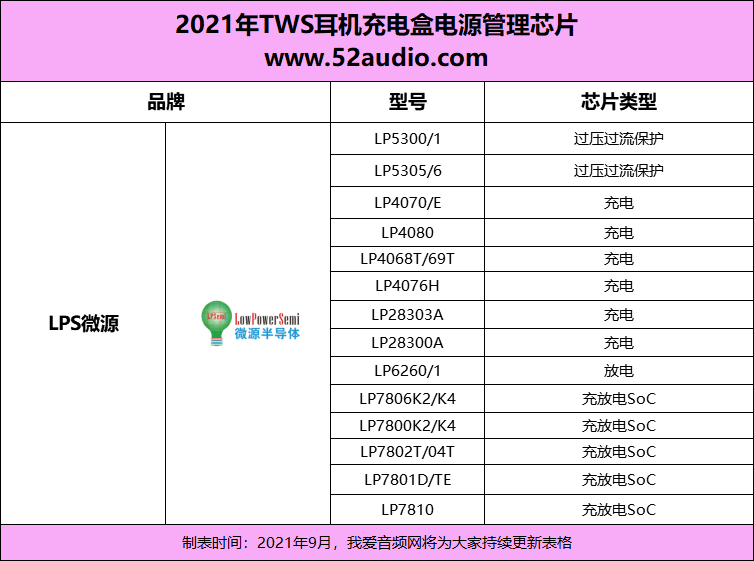

从我爱音频网的此次汇总中可以发现，目前布局TWS耳机充电盒电源管理芯片的厂商仅汇总中就已有23大品牌，其中ETA钰泰、INJOINIC英集芯、LPS微源、德州仪器、SinhMicro昇生微、TPS思远等电源芯片厂商占据着大量的TWS耳机市场份额。

充电盒电源管理芯片虽然相对于传统设备来说充放电功率并不大，但对于TWS耳机这种对便携性有极高要求的产品，对其低功耗、高耐压、高集成度等功能均有着相对较高的要求。

从汇总产品中可以发现目前许多产品朝着高集成度的SoC单芯片方向研发，集成MCU功能，从而实现充电管理二合一、三合一乃至六合一的TWS方案，进一步降低了布板空间，为TWS耳机设计提供了更高的便捷性。

相关问答

儿童音乐芯片接线方法?

1)在你买这个芯片时商家会给你一张电路图的,没拿到或者丢失了,可以再向商家要;2)可按板上型号,在网上查的:XX语音芯片;或是参考类似电路;3)猜、测,...1)在...

(1)从音乐卡片上剪下音乐芯片,并让其发声,然后放入封闭的100...

[最佳回答](1)真空不能传声(2)声音是由物体振动产生的(3)音调不同发出的声音也不同(4)发生的物体在振动自己写的,应该对!我物理学得还不错(1)真空不能传声(2)...

【急死我了,物理好的近来看看吧将一个发声的音乐芯片放入一...

[最佳回答]你听到的声音将会越来越小,直至听不到.拉活塞的过程中抽去了空气,注射器里是真空.说明声音不能在真空中传播,也说明声音传播需要介质你听到的声音...

audio是什么芯片?

Audio芯片是一种集成电路,用于处理音频信号。它可以将模拟音频信号转换为数字信号,并进行数字信号处理,如滤波、编解码、音频增强等。常见的音频芯片包括音频...

音频adc芯片原理?

该芯片原理是将输入的电压信号直接转换成数字代码,不经过中间任何变量,通过间接型A/D转换器,将输入的电压转变成某种中间变量(时间、频率、脉冲宽度等),然后再...

音乐芯片H051各引脚的功能是什么?

漏极(D)引脚:内部高压功率MOSFET的漏极输出。控制(C)引脚:误差放大器及反馈电流的输入脚,用于占空比控制。线电压检测(L)引脚过压、欠压保护输入...

音乐芯片(儿童玩具车)里的音乐怎么换，城自己想设置的那几首?这个板子上的黑色元器件不知叫什么?

固化的,一般是批量定制固化的,一般是批量定制

五脚功放集成电路都有哪些型号的?

五脚功放集成电路主要有LM386、TDA7052、TDA2822M、NE5532等型号。其中,LM386是一款广泛应用于音频放大器的低功耗单声道功放集成电路,具有低电压工作、高增益...

xr音频芯片有几个?

xr音频芯片有2个,没有hifi。苹果xr作为苹果在2018的年度全新旗舰,虽然在音频方面没能搭载独立的hifi芯片,但是第一次打开XR的时候也确实有被其音质惊艳到苹...

现在MP3最好的芯片是什么?哪个公司的?

一、飞利浦系列产地:荷兰如果一定要评出目前市场上最好的MP3解码芯片的话,那么无疑就是飞利浦芯片了。飞利浦家族的解码芯片在业界一直以其“功能全...该芯...
