LM2901 是什么芯片？LM2901 引脚功能详细解读+LM2901 电路详解讲解

我是小七，给大家分享电子元器件选型 、电路项目 等知识，干货满满 。大家不要错过，建议收藏 ，错过就不一定找得到了，内容仅供参考，图片记得放大观看。

如果有什么错误或者不对，欢迎各位大佬指点 。

图片来源于网络

今天是LM2901芯片， 主要是以下几个方面：

1、LM2901 是什么芯片 ？2、LM2901 引脚功能详细讲解 3、LM2901 3D 模型 4、LM2901 芯片工作原理 5、LM2901 工作特性 6、LM2901 特性参数 7、LM2901 比较器电路图讲解

一、LM2901是什么芯片？

LM2901 是四路比较器戏芯片 ，LM2901 系列由四个 独立的高精度电压比较器 组成，具有 低偏移电压 ，适用于所有四个比较 mV 最大规格。特别是在单个电源的宽电压范围内工作。LM2901比较器 设计用于消费 、汽车 和工业电子 应用中的电平检测、低电平传感和存储器应用。

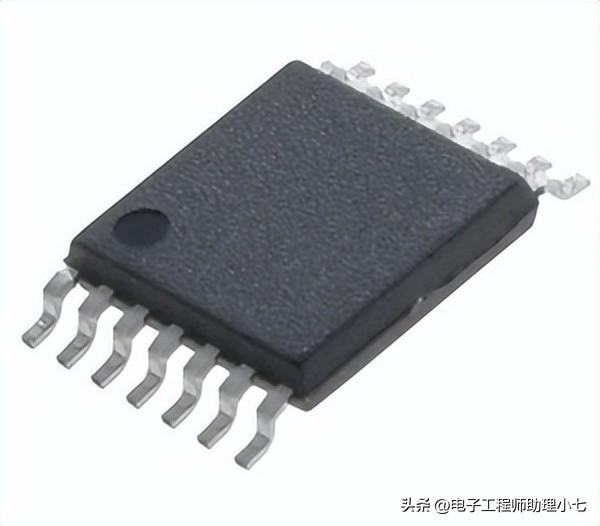

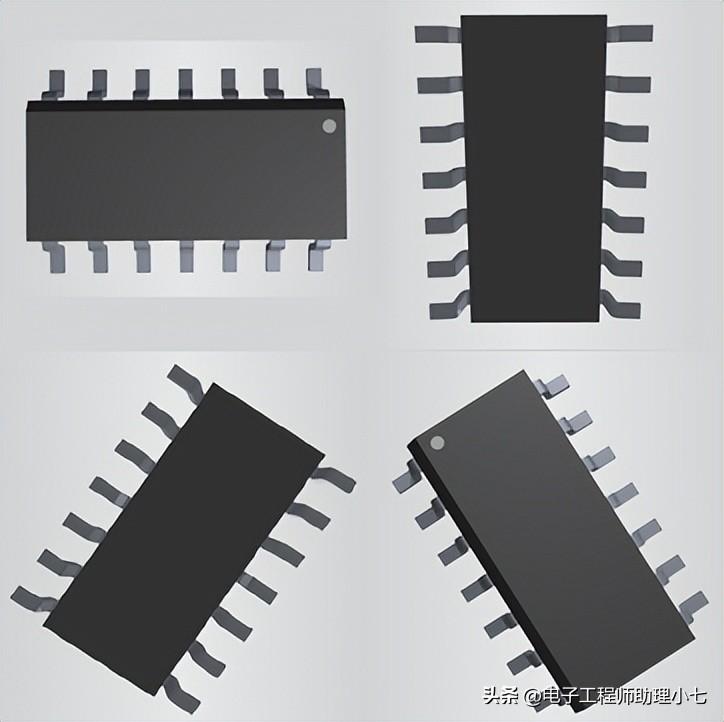

LM2901实物图片

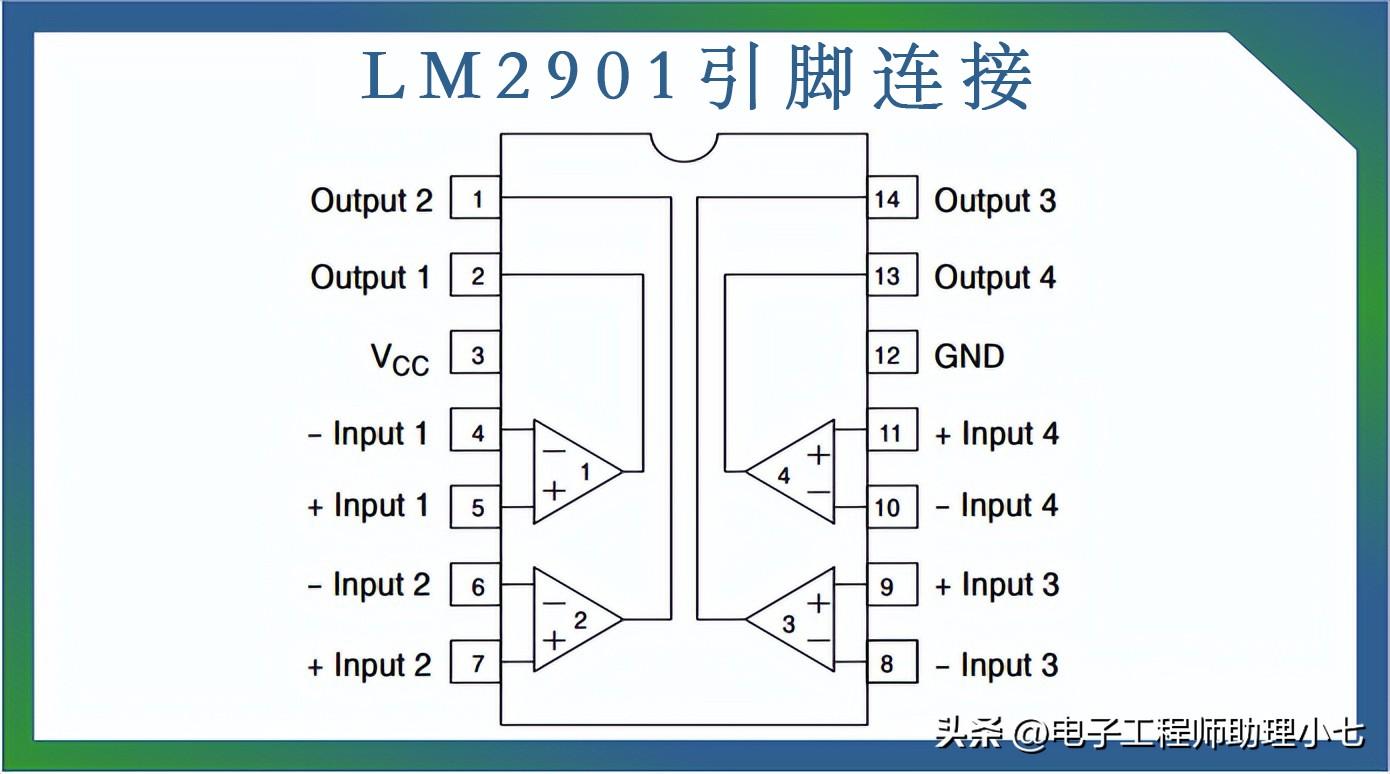

二、LM2901 引脚功能详细讲解

三、LM2901 CAD 模型

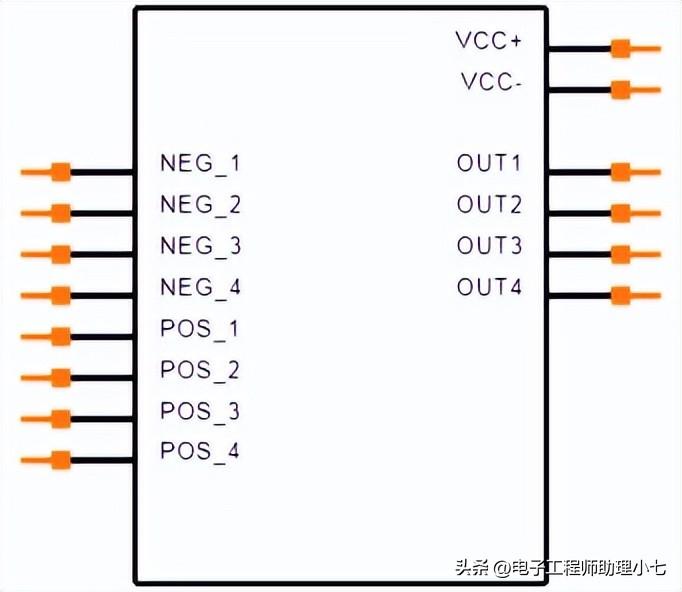

1、LM2901电路符号

LM2901电路符号

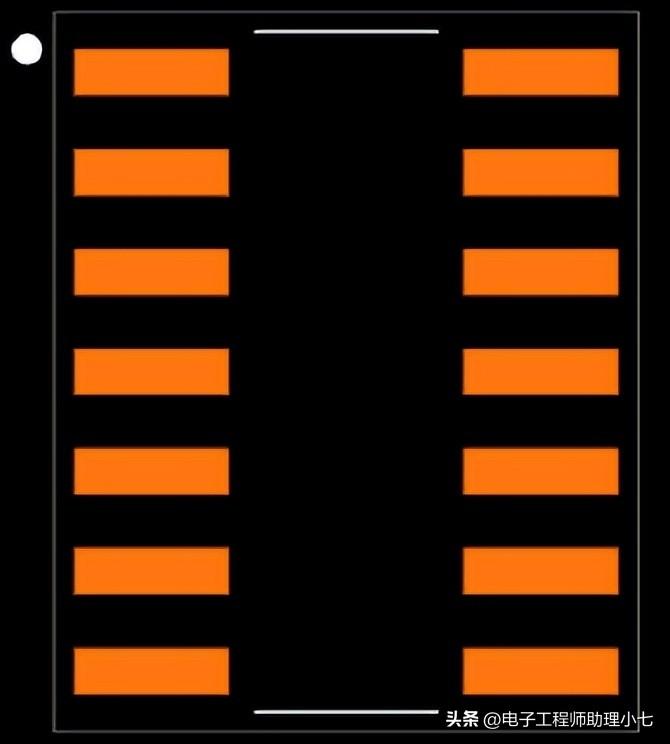

2、LM2901封装尺寸

LM2901封装尺寸

3、LM2901 3D模型

LM2901 3D模型

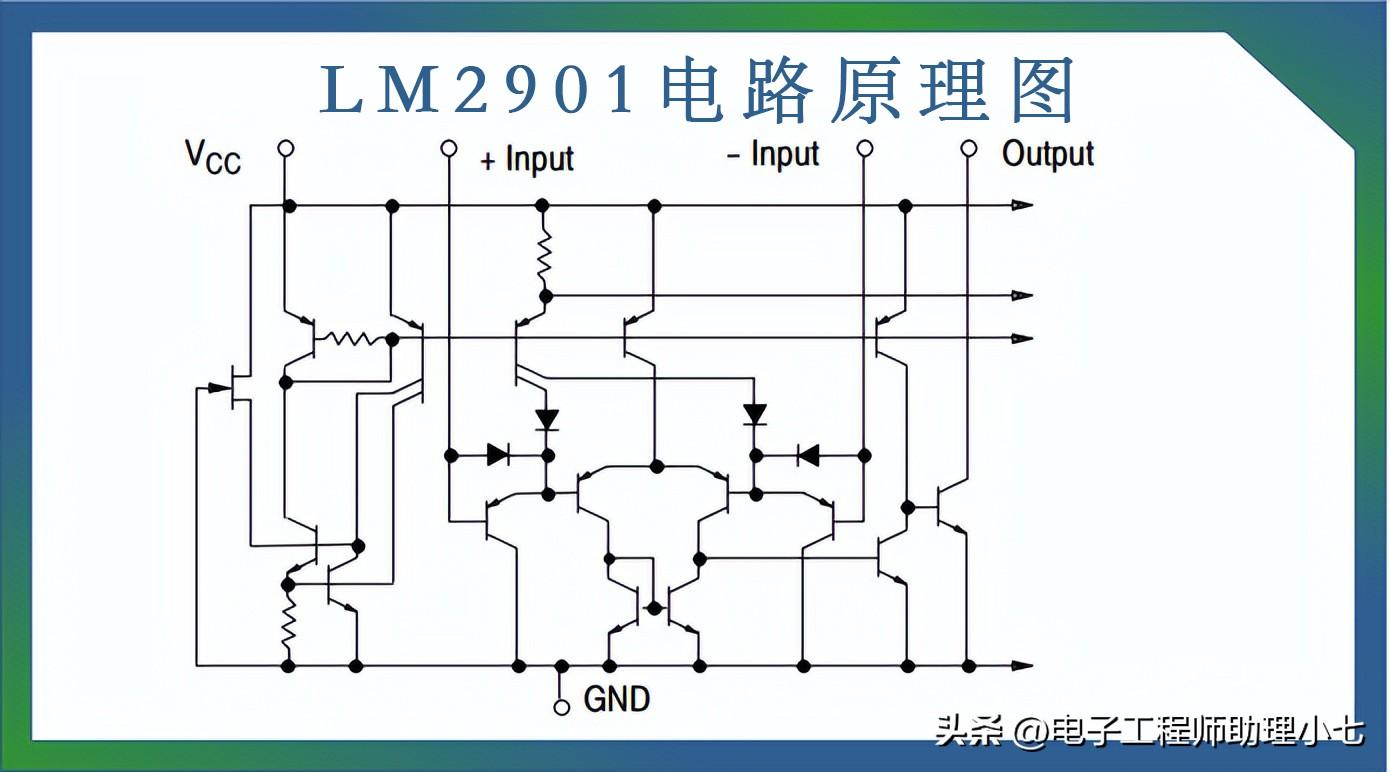

四、LM2901 工作原理

LM2901 工作原理

五、LM2901 工作特性

1、归一化输入失调电压

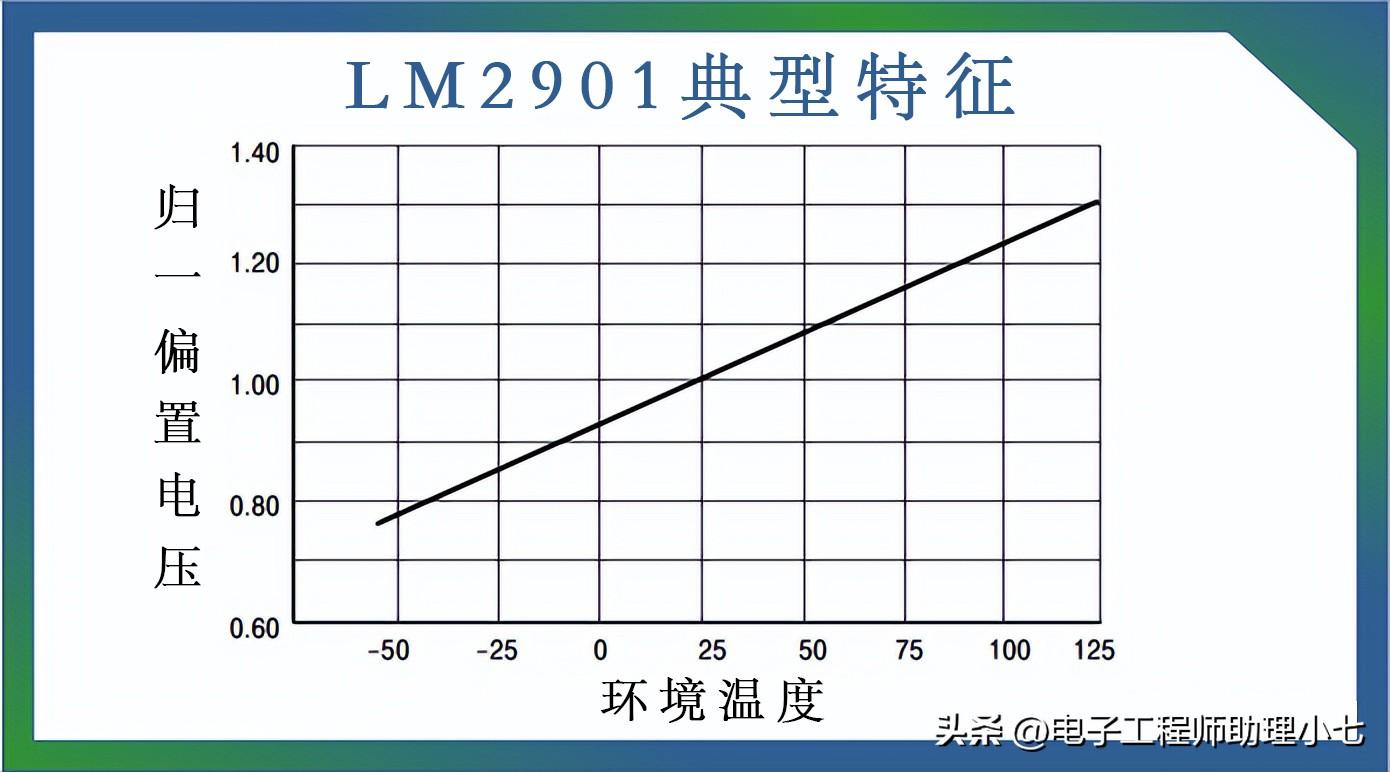

LM2901 工作特性

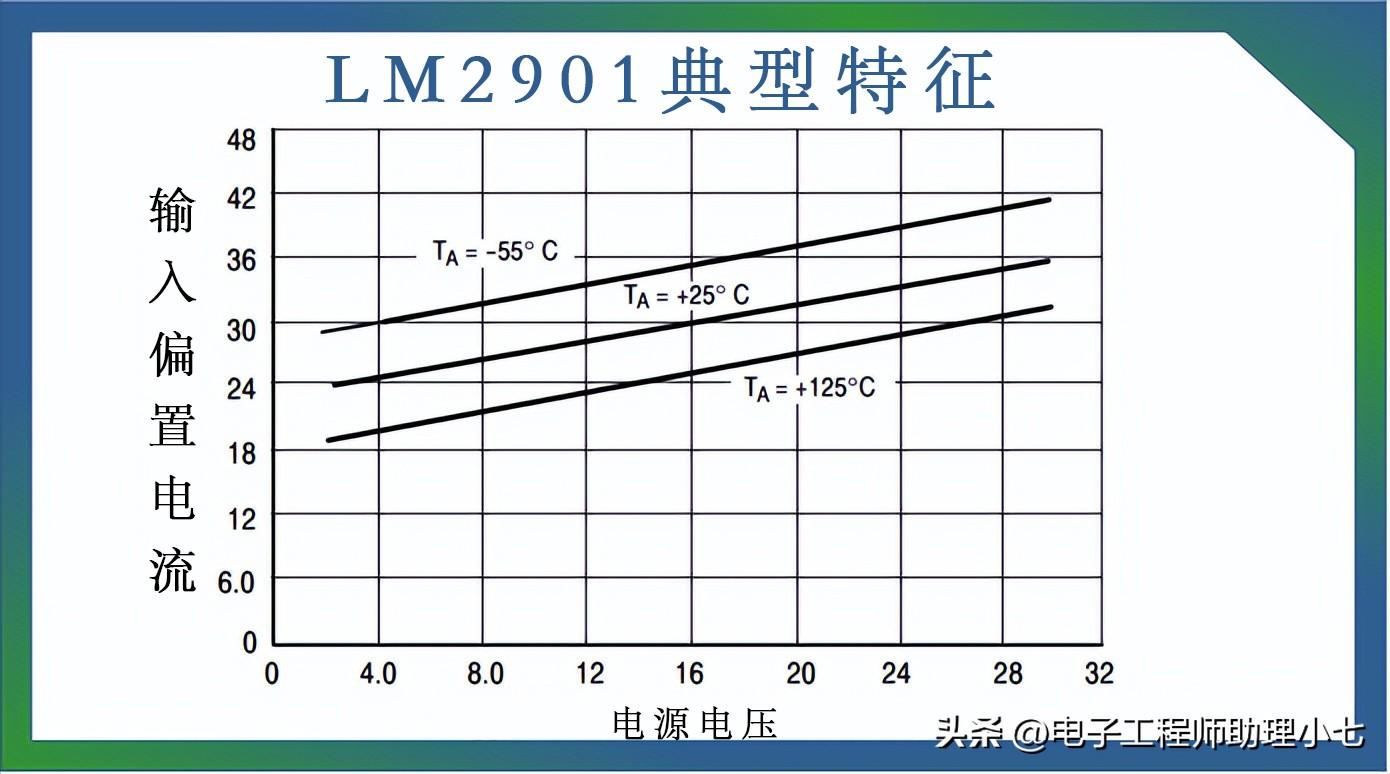

2、输入偏置电流

LM2901 工作特性

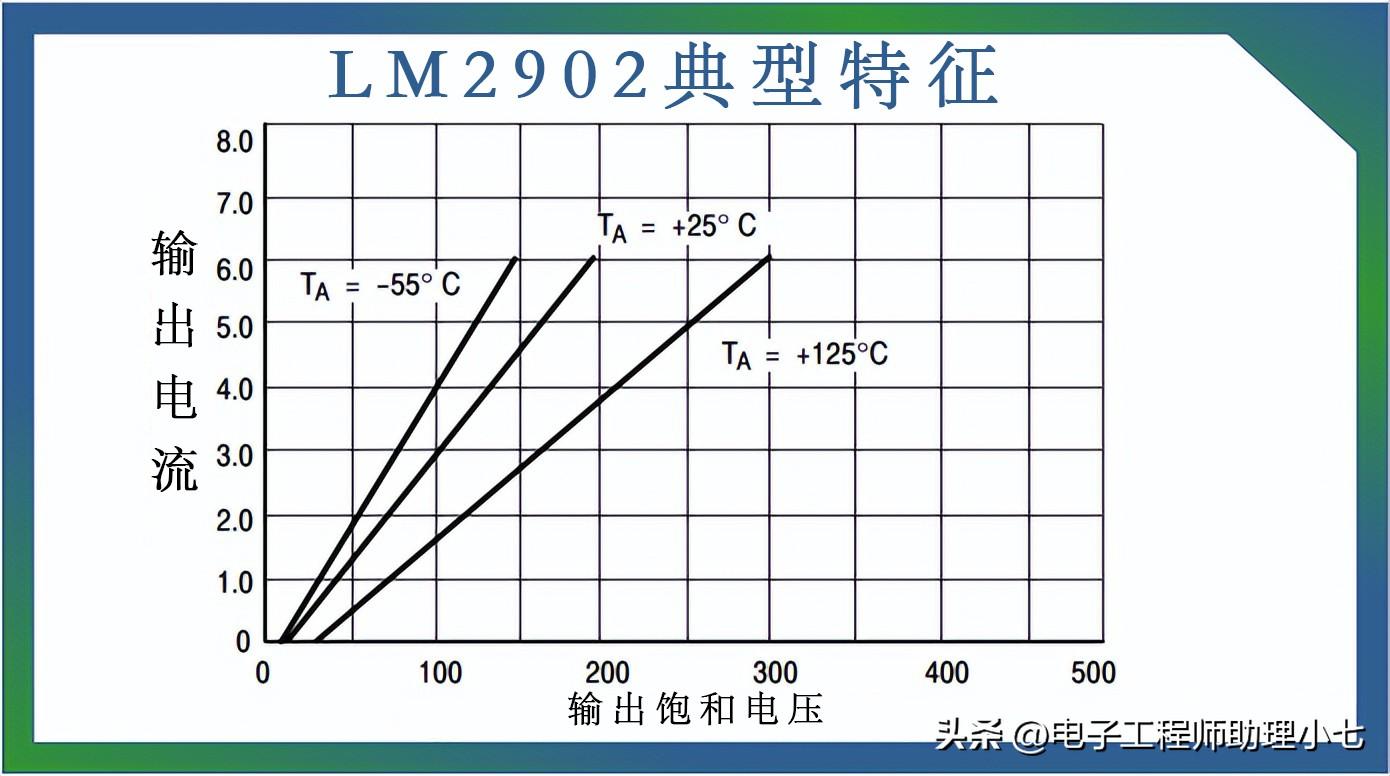

3、输出灌电流与输出饱和电压

LM2901 工作特性

六、LM2901 特性参数

1、特性参数

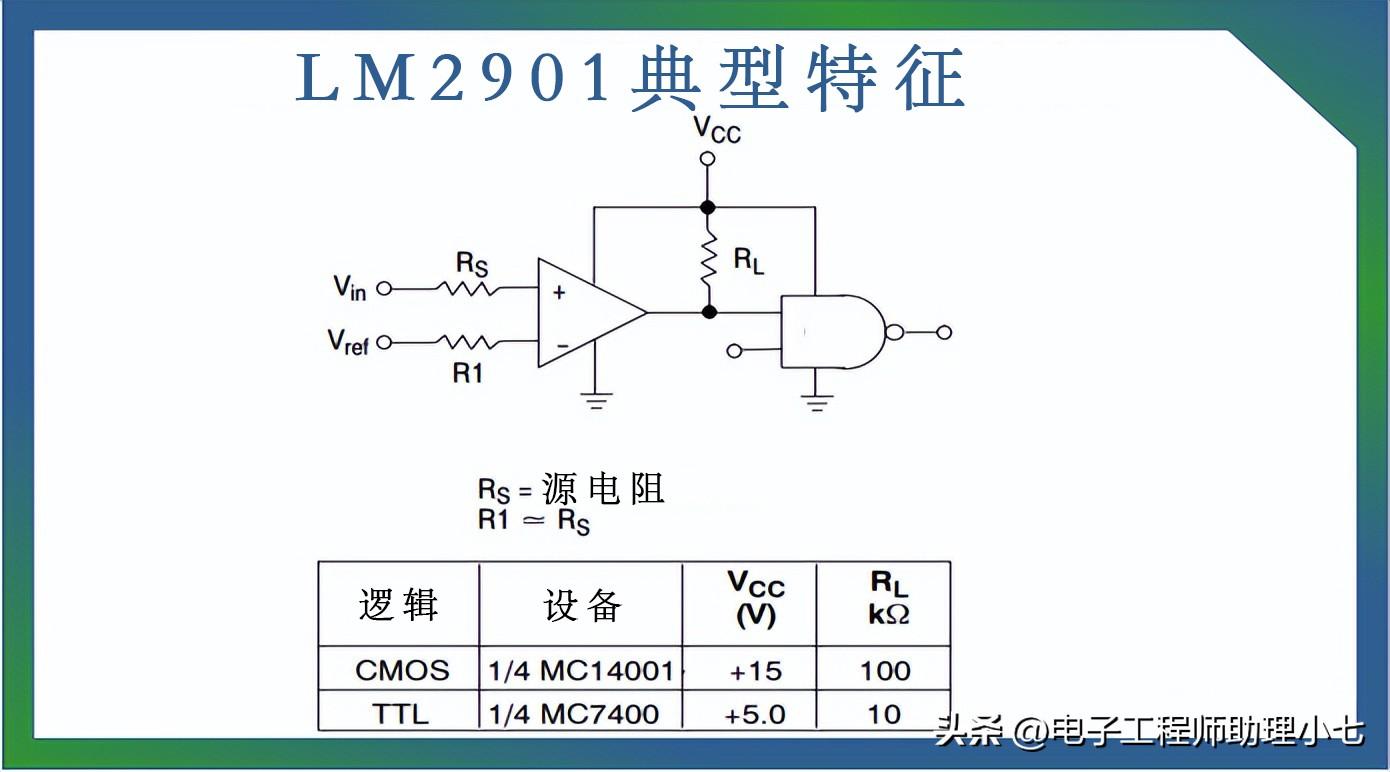

单电源操作：3.0 V 至 36 V双电源操作：±1.5 V 至 ±18 V低输入偏置电流：25 nA（典型值）低输入失调电流：±5.0 nA（典型值）低输入失调电压输入共模电压范围至 GND低输出饱和电压：130 mV（典型值）@ 4.0 mATTL 和 CMOS 兼容输入上的 ESD 钳位可提高可靠性，而不会影响设备操作汽车和其他需要独特现场和控制更改要求的应用的 NCV 前缀；AEC-Q100 合格和 PPAP 能力设备无铅、无卤素/无 BFR，并且符合 RoHS 标准

2、最大额定值

超过最大额定值中列出的应力可能会损坏器件 。如果超过这些限制中的任何一个，则不应假定设备功能，可能会发生损坏并且可能会影响可靠性。

1.最大输出电流 可高达20mA ，与V CC的大小无关 ，对 V CC的输出短路会导致过热并最终损坏。

LM2901 特性参数

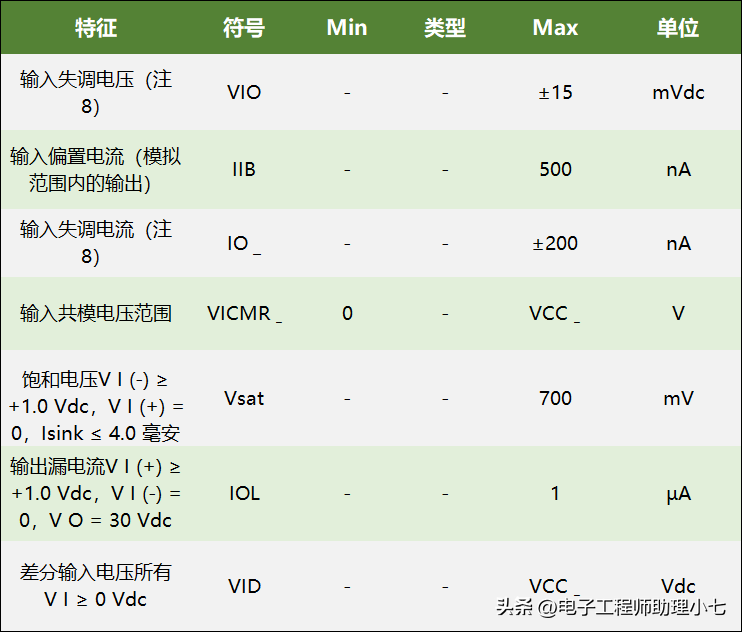

3、电气特性 （V CC = +5.0 Vdc，TA = +25°C，除非另有说明）

除非另有说明，否则产品参数性能在所列测试条件的电气特性中指明。如果在不同条件下操作，产品性能可能不会由电气特性指示。

LM2901 特性参数

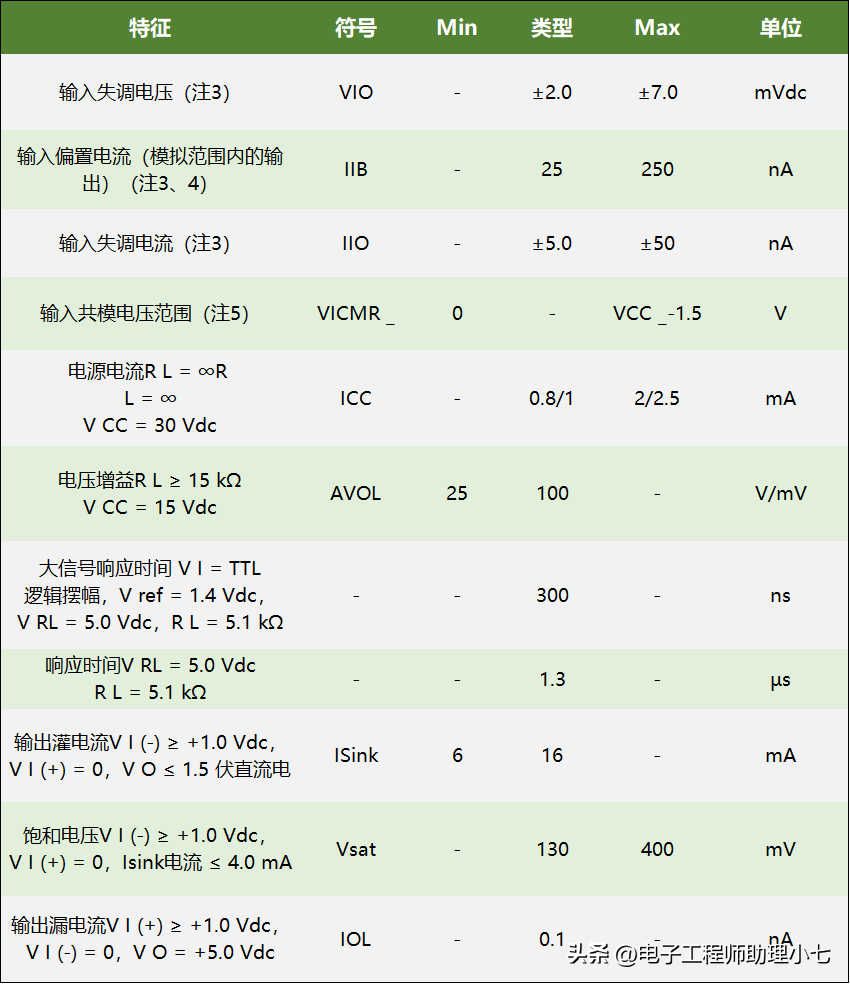

2、T低 = -40°C，T高 = +105°3、在输出开关点，VO = 4 Vdc，R S ≤ 100 Ω 5.0 Vdc ≤ V CC ≤ 30 Vdc，输入 在整个共模范围内（0 Vdc 至 V CC -1.5 Vdc）。4、由于 PNP 输入，偏置电流 从输入中流出 此电流实际上是恒定 的，与输出状态无关 。5、输入电压的正偏移可能超过电源只要一个输入电压保持在共模范围内，比较器就会提供适当的输出状态。有关安全操作区域，请参阅最大额定值表。6、指定的响应时间是针对 100 mV 输入阶跃和 0 mV 过驱动。对于较大的信号，典型值为 300 ns。

4、性能特点 （V CC = +5.0 Vdc，TA = T低至T高[注 7]）

7、T低= -40°C, T高= +105℃8、在输出开关点，V O = 4 Vdc，R S ≤100 Ω 5.0 Vdc ≤ V CC ≤ 30 Vdc，输入在整个共模范围内（0 Vdc 至 V CC -1.5 Vdc）。9、由于 PNP 输入，偏置电流从输入流出 此电流实际上是恒定的，与输出状态无关。

LM2901 特性参数

七、LM2901 比较器电路图讲解

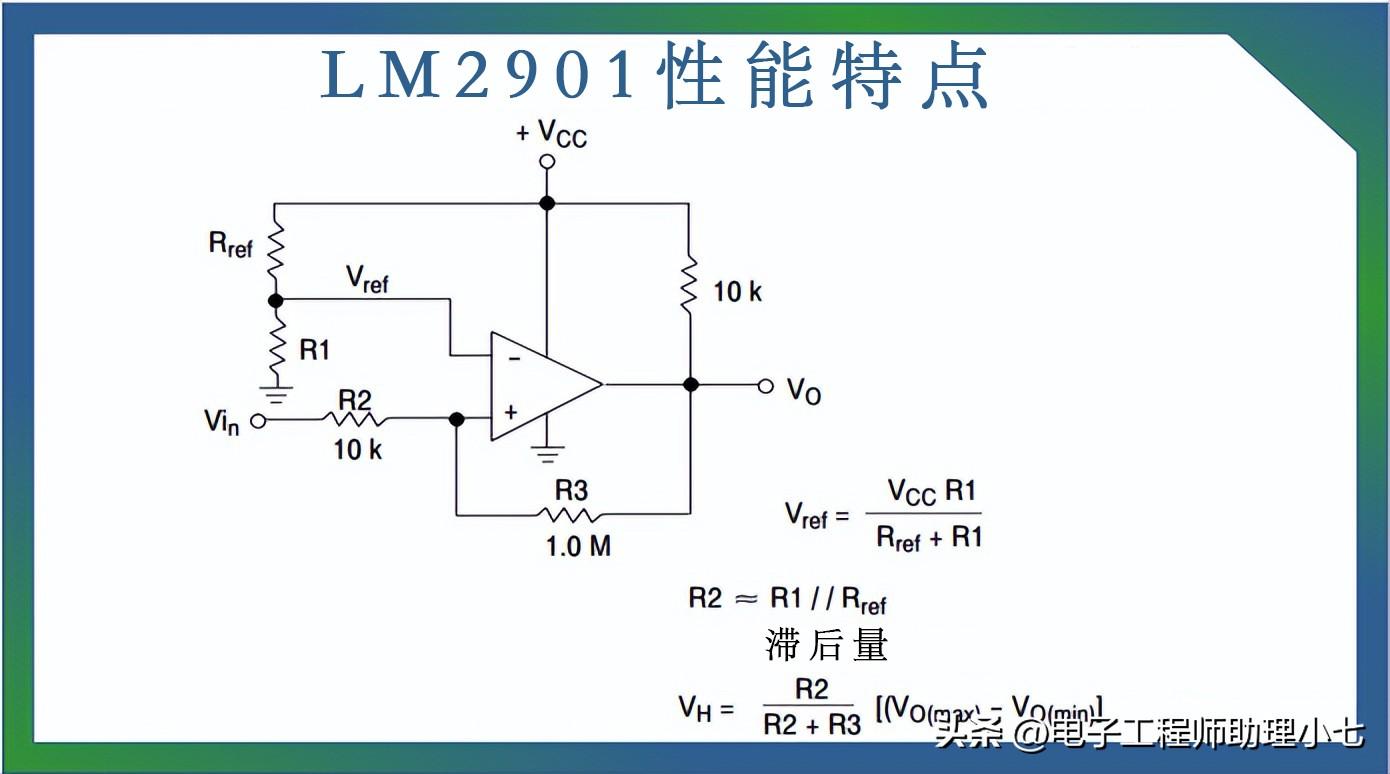

1、具有迟滞的反相比较器

LM2901 比较器电路图讲解

2、具有迟滞的同相比较器

LM2901 比较器电路图讲解

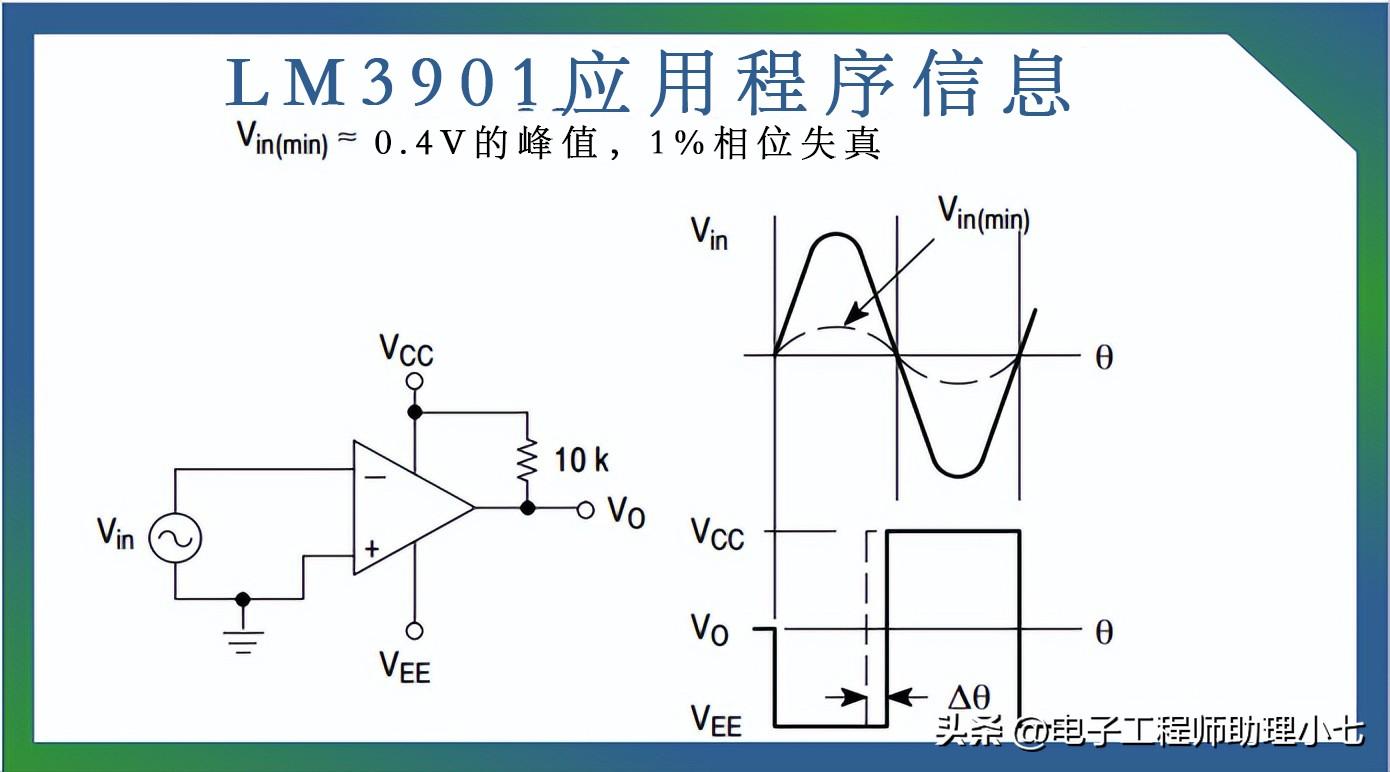

3、驱动逻辑

LM2901 比较器电路图讲解

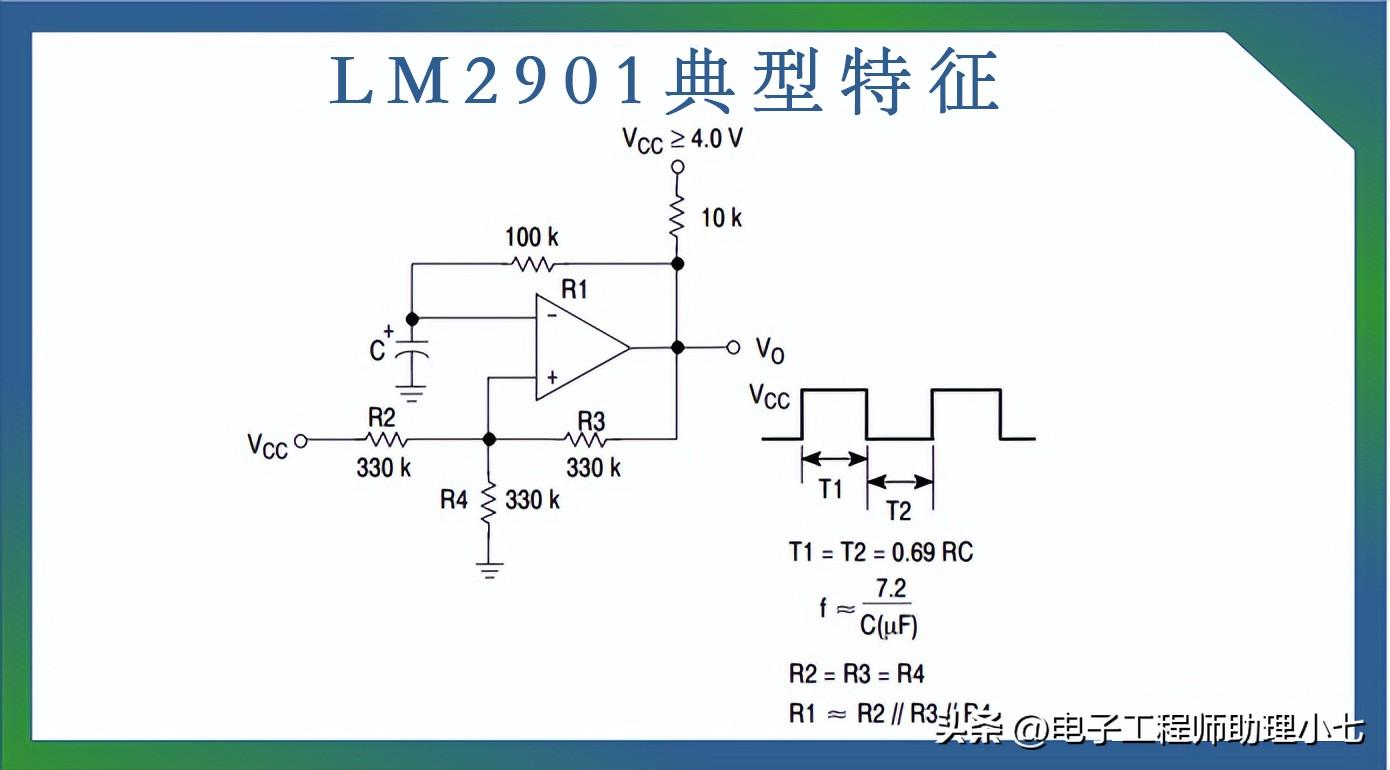

4、方波振荡器

LM2901 比较器电路图讲解

5、过零检测器（单电源）

LM2901 比较器电路图讲解

6、过零检测器（分体式电源）

LM过零检测器（分体式电源）
