怎样测量芯片好坏

怎样测量芯片好坏

1. 检查供电：直接用万用表测量VCC和GND的电平，是否符合要求。如果VCC偏离5V或3.3V过多，检查7805或其他稳压、滤波电路的输出。

2. 检查晶振…… 这个我也不知道怎么检查晶振好坏，我的方法比较土：一般是多换几个晶振上电试试，反正石英晶振不值很多钱：）

3. 检查RESET引脚电平逻辑，注意所用机型是高电平复位还是低电平复位的，如果MCU一直处于反复被复位状态，呵呵，结果不言而喻。

4. 如果设计时，程序是从扩展的外部ROM开始运行的，还需检查EA脚。

5. 检查MCU是否损坏或flash无法下载，最好换块新的芯片试试。

6. 如果确定上述几点都没问题，按道理说硬件是应该正常运行的了（为了防止万一，也可以写一段较简短的并口亮灯程序测试下最小系统）……如果测试程序运行正常。那就基本确定是控制程序的问题了，在keil里反复跟踪调试程序，留意调用子程序后工作寄存器组、累加器、DPTR等是否为预期值。

如何判断ic芯片的好坏

一、不在路检测

这种方法是在ｉｃ未焊入电路时进行的，一般情况下可用万用表测量各引脚对应于接地引脚之间的正、反向电阻值，并和完好的ｉｃ进行 较。

二、在路检测

这是一种通过万用表检测ｉｃ各引脚在路（ｉｃ在电路中）直流电阻、对地交直流电压以及总工作电流的检测方法。这种方法克服了代换试验法需要有可代换ｉｃ的局限性和拆卸ｉｃ的麻烦，是检测ｉｃ最常用和实用的方法。

２．直流工作电压测量

这是一种在通电情况下，用万用表直流电压挡对直流供电电压、外围元件的工作电压进行测量；检测ｉｃ各引脚对地直流电压值，并与正常值相 较，进而压缩故障范围， 出损坏的元件。测量时要注意以下八 ：

（1）万用表要有足够大的内阻， 少要大于被测电路电阻的１０倍以上，以免造成较大的测量误差。

（2）通常把各电位器旋到中间位置，如果是电视机，信号源要采用标准彩条信号发生器。

3）表笔或探头要采取防滑措施。因任何瞬间短路都容易损坏ｉｃ。可采取如下方法防止表笔滑动：取一段自行车用气门芯套在表笔尖上，并长出表笔尖约０．５ｍｍ左右，这既能使表笔尖良好地与被测试点接触，又能有效防止打滑，即使碰上邻近点也不会短路。

（4）当测得某一引脚电压与正常值不符时，应根据该引脚电压对ｉｃ正常工作有无重要影响以及其他引脚电压的相应变化进行分析， 能判断ｉｃ的好坏。

（5）ｉｃ引脚电压会受外围元器件影响。当外围元器件发生漏电、短路、开路或变值时，或外围电路连接的是一个阻值可变的电位器，则电位器滑动臂所处的位置不同，都会使引脚电压发生变化。

（6）若ｉｃ各引脚电压正常，则一般认为ｉｃ正常；若ｉｃ部分引脚电压异常，则应从偏离正常值最大处入手，检查外围元件有无故障，若无故障，则ｉｃ很可能损坏。

（7）对于动态接收装置，如电视机，在有无信号时，ｉｃ各引脚电压是不同的。如发现引脚电压不该变化的反而变化大，该随信号大小和可调元件不同位置而变化的反而不变化，就可确定ｉｃ损坏。

（8）对于多种工作方式的装置，如录像机，在不同工作方式下，ｉｃ各引脚电压也是不同的。

３．交流工作电压测量法

为了掌握ｉｃ交流信号的变化情况，可以用带有ｄｂ插孔的万用表对ｉｃ的交流工作电压进行近似测量。检测时万用表置于交流电压挡，正表笔插入ｄｂ插孔；对于无ｄｂ插孔的万用表，需要在正表笔串接一只０．１～０．５μｆ隔直电容。该法适用于工作频率 较低的ｉｃ，如电视机的视频放大级、场扫描电路等。由于这些电路的固有频率不同，波形不同，所以所测的数据是近似值，只能供参考。

４．总电流测量法

该法是通过检测ｉｃ电源进线的总电流，来判ｉｃ好坏的一种方法。由于ｉｃ内部绝大多数为直接耦合，ｉｃ损坏时（如某一个ｐｎ结击穿或开路）会引起后级饱和与截止，使总电流发生变化。所以通过测量总电流的方法可以判 ｉｃ的好坏。也可用测量电源通路中电阻的电压降，用欧姆定律计算出总电流值。

杨哥与你聊聊电路中对地阻值测量的技巧和方法 手机维修快修教程

杨哥与你聊聊电路中对地阻值测量那些事？

粉丝：

杨哥你好，看了你的关于对地阻值的文章，短路和开路能够理解，有个问题想向你请教。例如两个芯片之间的电路，有电阻，电感，滤波电容，耦合电容，如果测量的对地阻值出现数值变大或者变小，是哪种元件出现什么问题。有点迷糊了，望赐教！

针对粉丝朋友提出的这个问题，我们一起来交流一下。

在实际的维修中，对地阻值的测试是检测故障的一个常用而且实用的测量方法，何为对地阻值？简单讲就是手机主板中某个测试点与接地点之间的阻值。我们在测量时采用电阻档黑表笔接地，红表笔测量测试点，出现的阻值既是该测试点的阻值。

然而，在实际维修中，大家常常采用二极管档去测量，将万用表调节到二极管档，红表笔接地，黑表笔去测量手机主板中的测试点。表中就可以读出测试点到接地点之间的压降值。严格的讲，我们叫二极体值，台湾也叫二极值。如果叫对地打阻值，不是太正确，但是很多朋友都叫习惯了，还有朋友们直接说，对地阻值。虽然说的不准确，但是大家都知道是怎么回事。久而久之，也就默许了这种称呼。

其实，之所以利用二极管档去测量，我感觉一个最重要的功能就是借助了二极管的风鸣功能。当某个点与地短接时，万用表就会鸣叫。即使不用看表也知道出问题了，便于快速找到故障点。比如你在测量滤波电容时，正常是一端接地，结果二极管档测量时，两端都鸣叫，说明两端都接地，非地点就有问题了。

对于电源的供电，接口座子等，我们都可以通过测量对地二级体值的方法来判断，是否存在线路故障，比如短路，开路，非常容易就侦测出来了。

如果测量某一路上的对地二极体值，读出来的数值不正常，到底是哪一部分的故障？我们通过一个实例来看一看。

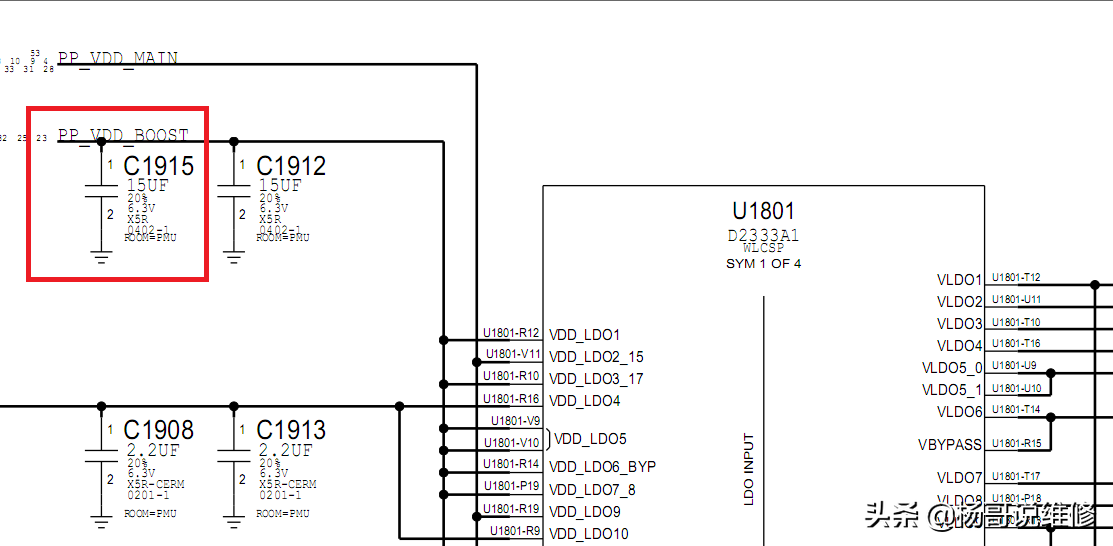

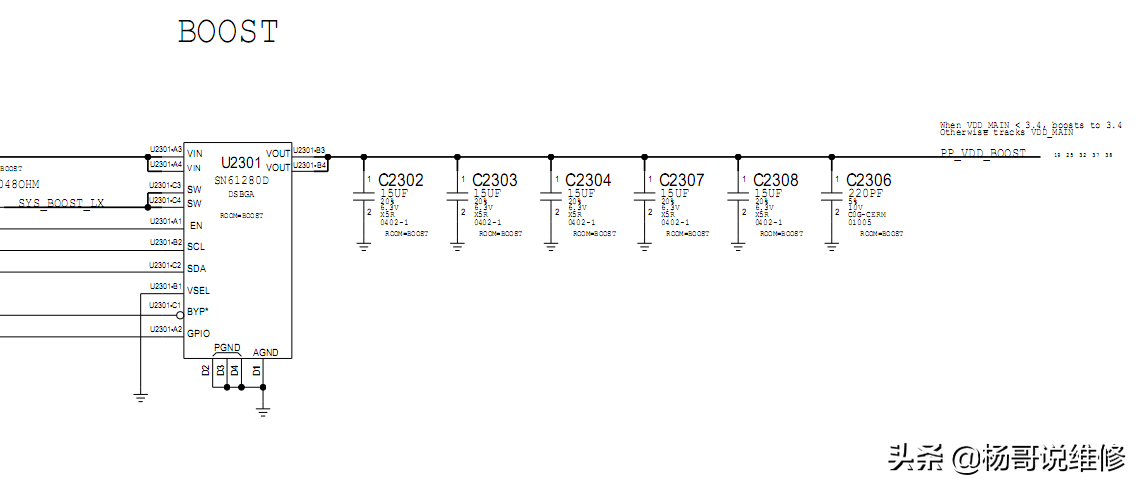

如果我们在C1915的非地端测量其对地二级体值，结果是0.366V。那么这个二极地体值到底是谁的呢？正如题主所说，如果测量的阻值变大了，如果无限大，说明通路上的所有芯片都可能出现虚焊，这种情况比较少见，如果出现短路现象，那么可能是电源内部短路，也可能是后极挂接芯片短路，也可能是滤波电容短路，对于短路故障，消耗的电流大，容易发热，我们可以利用松香法来观察故障在哪里？对于非短路故障，阻值变小的现象，一般都是先简单后复杂，先取芯片，解决不了问题，就要去电容了。

在测量接口座子时，比较容易发生阻值变大，或者变小的情况。

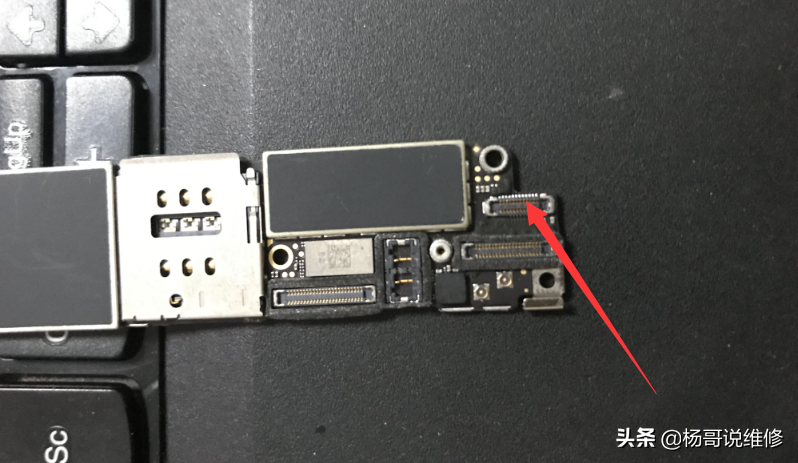

如上图，苹果7的指纹接口，如果你在测量对地二级体值时，发现了一个或者多个不正常的阻值，与正常值相比变小了，小的很厉害。那么你就要通过原理图去看看这一路信号是哪个芯片供过来的，如果通路上没有其它元件，就有可能是芯片本身故障。如果某一个脚，测量结果无限大，说明此路可能断路，那么你就要通过原理图了解一下，看看通路上是否有元件，比如电感，电阻之类的。如果有，测量一下，是否此元件虚焊或者损坏，造成了开路，进而引起此脚无阻值 。

还有一个小技巧，当你用二极管档去测量某一个点的对地二级体值时，如果此测试点的对地阻值比较小，万用表会直接显示阻值。

在实际的维修中，打对地阻值，非常重要，也非常实用。我们还可以养成一个整理信息的好习惯。当你修好一个机器时，恰巧此机器资料比较少，甚至说，图纸都没有。那么我们就可以把所有接口座子的对地二级体值测量一下，并保存下来，下一次再遇到相同的机器，我们就可以对照测量了。很多时候，如果你不知道某个测试点的正确的二级体值，你测量后，也无法正确判断是否存在故障。比较好判断的就是短路和断路，阻值小的或者大的，必须要有正确的数据做参考。

与你一起终身学习，这里是杨哥说维修。欢迎大家关注我们，一起交流分享。
