本土快充芯片越来越强，AC-DC、PD协议、氮化镓遍地开花

随着大屏手机和5G技术的普及，快速充电充技术也越来越受到人们的关注。可能大家也有注意到，在近年来的很多大牌手机发布会中，快充技术甚至被当成了产品的核心竞争力大讲特讲，与以往只是对充电性能一带而过形成了鲜明对比。同时也足以见得，如今的快充技术对于产品的重要性。

在如今的手机市场中，快速充电功能已经成为了中高端机型的标配，甚至在一些新款的千元机、百元机中也经常能看到快充技术的身影。

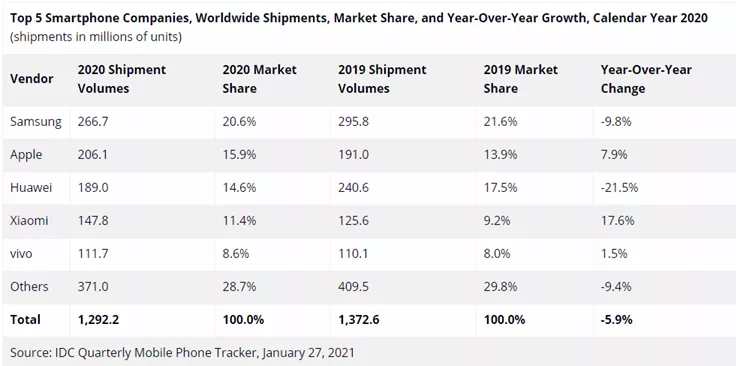

根据权威市调机构IDC发布的最新数据显示，2020年全球智能手机出货量达12.9亿部。而随着三星、苹果、华为、小米等手机厂商陆续实施不标配充电器的政策，整个快充市场变得异常活跃。据测算，自iPhone 12系列取消标配充电器以来，仅这一款机型就给市场增加了上亿台USB PD快充设备，并让数十亿规模的PD快充配件的市场得到释放。

快充是一项惠普大众的技术，之所以能够如此迅速的普及，自然是离不开各终端品牌的大力推广，同时，芯片技术的进步也为快充市场的繁荣提供了强有力的支撑。

在百亿市场的推动下，不少快充电源相关企业积极进入。尤其是在芯片技术这一领域，众多国产品牌如同雨后春笋般迅速崛起，如AC-DC、DC-DC、快充协议、氮化镓功率器件等。国产快充电源芯片的百花齐放，彻底颠覆了原有产业链格局，同时也出现了前所未有的盛况。

AC-DC和PD快充协议

ARK艾科微

艾科微电子专注于高功率密度整体方案开发，并以解决高功率密度电源系统带来的痛点与瓶颈为使命，核心团队具备超过 20 年专业经验于功率半导体产业，通过不断的创新及前瞻的系统架构并深入结合功率器件及高效能封装，来实现高品质、高效能与纯净的电源系统，以满足市场对未来的需求。

艾科微65W PD快充方案基于初级AKC6000+次级AKC6200+协议AKCP101三颗芯片开发，其中主控芯片AKC6000支持130kHz，QR/CCM双模式，且集成高压自供电电路，可完整支援PD3.0 PPS 3.3V – 21V 宽输出电压范围，无需额外复杂的供电电路。并内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能，该方案下可采用RM8变压器缩小变压器大小，实现高功率密度极具性价比。

针对氮化镓快充市场，艾科微「2021（春季）USB PD&Type-C亚洲展」上发布了一款高集成高压原边控制芯片，其集成控制器、驱动器和氮化镓功率管，外围器件少设计简单，相对于传统方案设计而言，可减少50%空间。

此外，艾科微在AC/DC快充方案上不仅推出原副边芯片，另有自主的开发MOSFET功率器件。

BPS晶丰明源

上海晶丰明源半导体股份有限公司（股票代码：688368），成立于2008 年10 月，是国内领先的模拟和混合信号集成电路设计企业之一。晶丰明源专注于电源类模拟半导体芯片的设计和研发，在LED照明、充电器适配器、电机、家电等领域持续开发产品，帮助客户提升竞争力。

在小功率充电器产品上，晶丰明源12W以内PSR架构原边控制及同步整流芯片已经开始快速推向市场。在快充产品方面，晶丰明源的第一颗兼容DCM和CCM模式的主控芯片BP870XD系列已经全面推广。具有自适应环路增益，VCC耐压高达70V，兼容CCM和QR模式的中大功率产品BP871XD将会在近期推出。同期推出的还有兼容CCM模式、120V耐压，具备10ns超短关断延时的同步整流芯片BP621X系列。

充电器产品线作为晶丰明源后续重点方向之一，将投入豪华阵容快速赶超，不断的为业界带来具有技术亮点，高可靠性，高性价比的快充产品。

CHIPHOPE芯茂微

深圳市芯茂微电子有限公司是一家从事高性能模拟及数模混合集成电路设计的企业。公司主要聚焦在BICMOS、BCD、SOI工艺平台进行产品的研发；贴近客户需求进行正向定义、设计、封装、测试和销售基于特殊工艺的模拟及数字模拟混合集成电路产品；以消费类电子、通信、计算机、机器人、无人机、电力电子、医疗电子等为目标市场，致力成为世界一流的模拟及混合集成电路设计公司。

芯茂微电子聚焦于AC-DC电源管理芯片，经过10年的积累，产品功率从5W突破到300W，拥有数十项国内发明专利及海外PCT，销售数量及金额已进入AC-DC电源芯片领域国内前三甲。

针对USB PD快充市场，芯茂微推出了一系列的初级主控芯片和次级同步整流芯片，其中大部分产品均采用内置MOS设计。面对新兴的氮化镓快充市场，还专门发布了一颗专用的同步整流芯片LP35118V，并基于该芯片推出65W 2C1A快充参考设计。

Chipown芯朋

无锡芯朋微电子股份有限公司具有国内领先的研发实力，特别在高低压集成半导体技术方面更是拥有业内一流的研发团队。公司基于自主研发的“高低压全集成核心技术平台”，致力于研发高集成度、高可靠性、高效低耗的智能绿色电源管理和驱动芯片，主要产品包括AC-DC、DC-DC、Motor Driver等。

公司2008年在国内创先开发成功并量产了单片700v高低压集成开关电源芯片、国内首家研发并量产了200V SOI MOS/LIGBT集成驱动芯片、100V CMOS/LDMOS集成驱动芯片、1200V集成智能DMOS开关电源芯片等产品，均获得国家/省部级科技奖励和国家重点新产品认定。

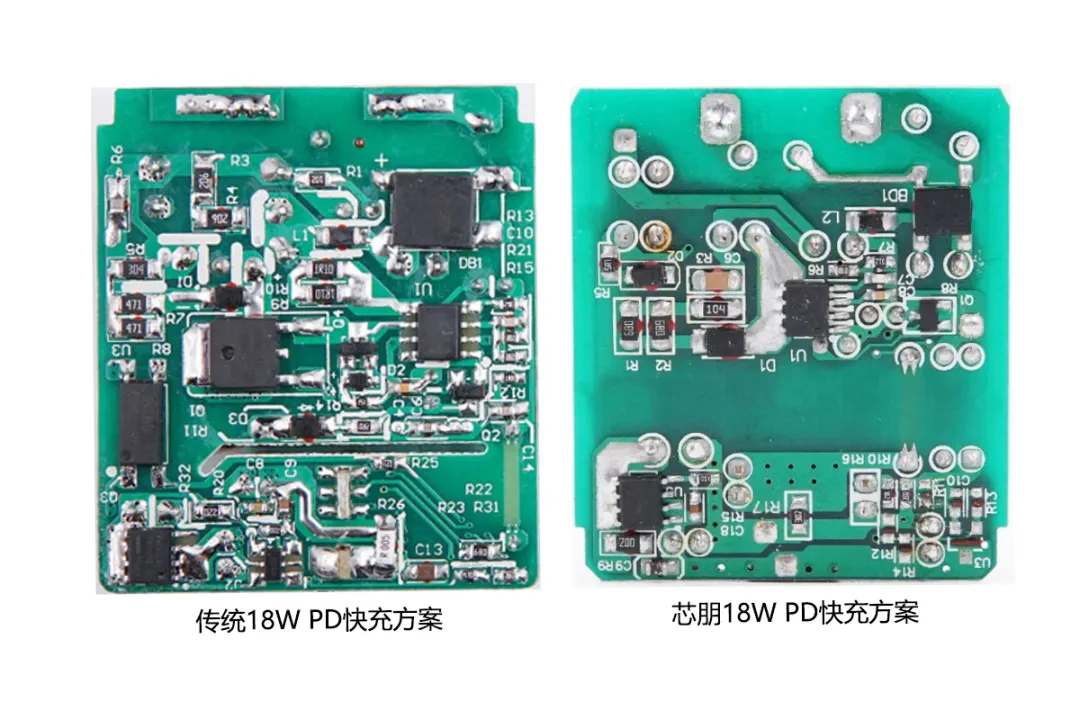

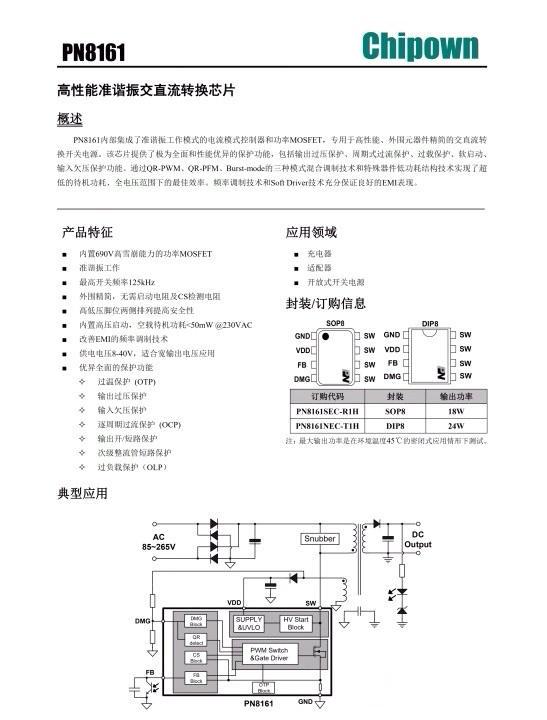

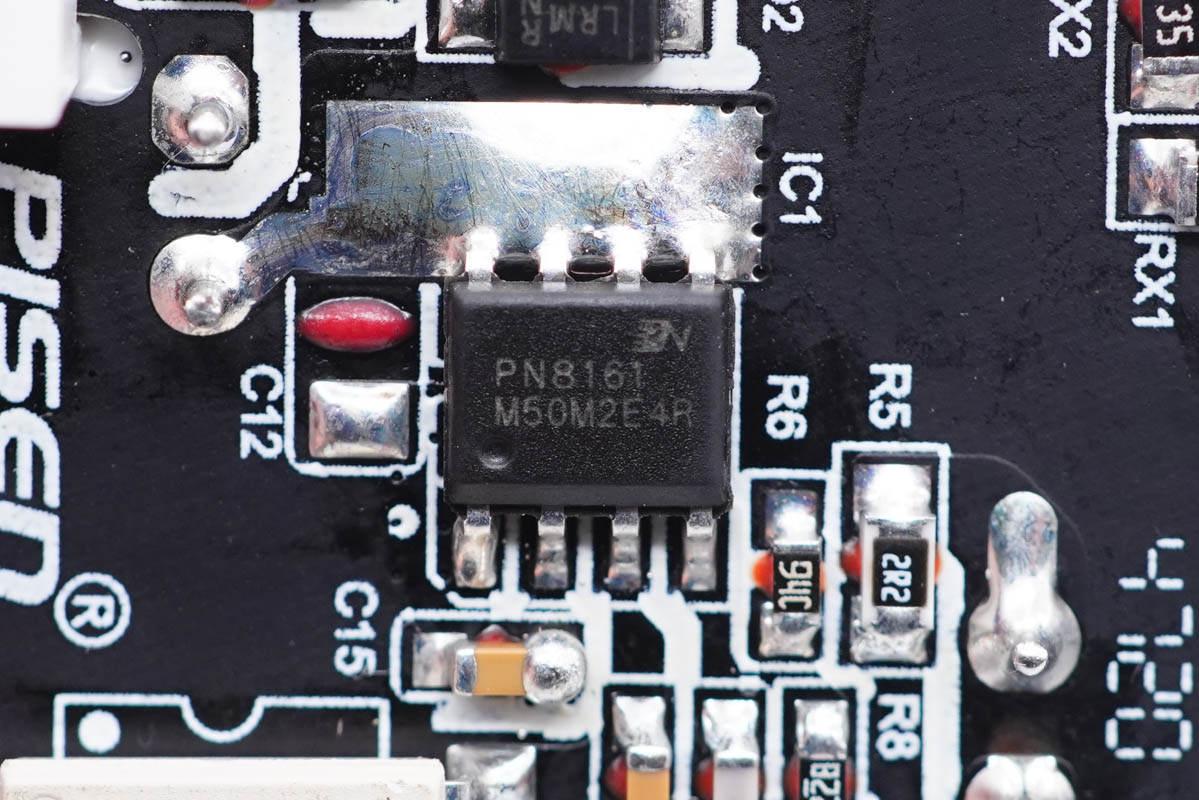

2019年3月，芯朋微针对18W PD快充市场发布了一套外围极简、极具成本优势的18W USB PD快充充电器方案PN8161+PN8307H，成为一个现象级爆款方案，获得了倍思、品胜、毕亚兹、飚王、麦多多、坤兴、古石等数十家品牌和快充电源工厂的采用，产品性能获得客户的一致认可。

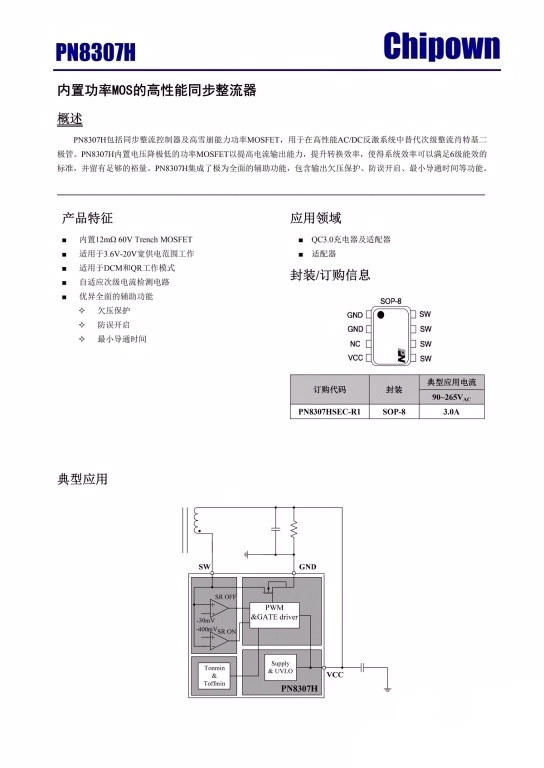

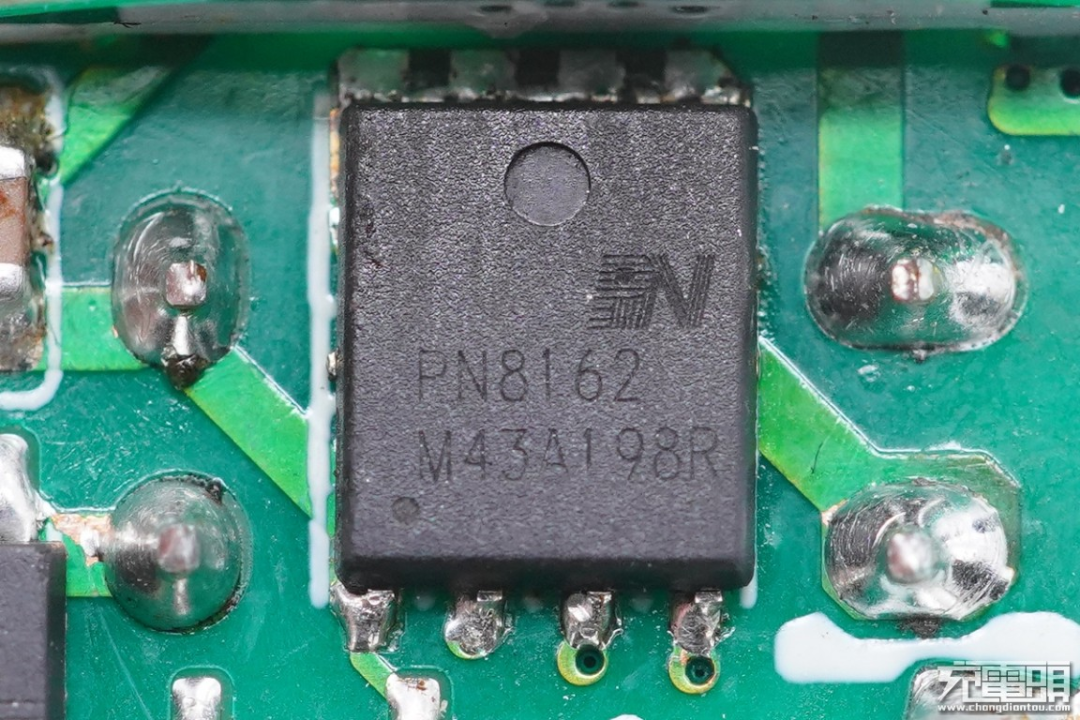

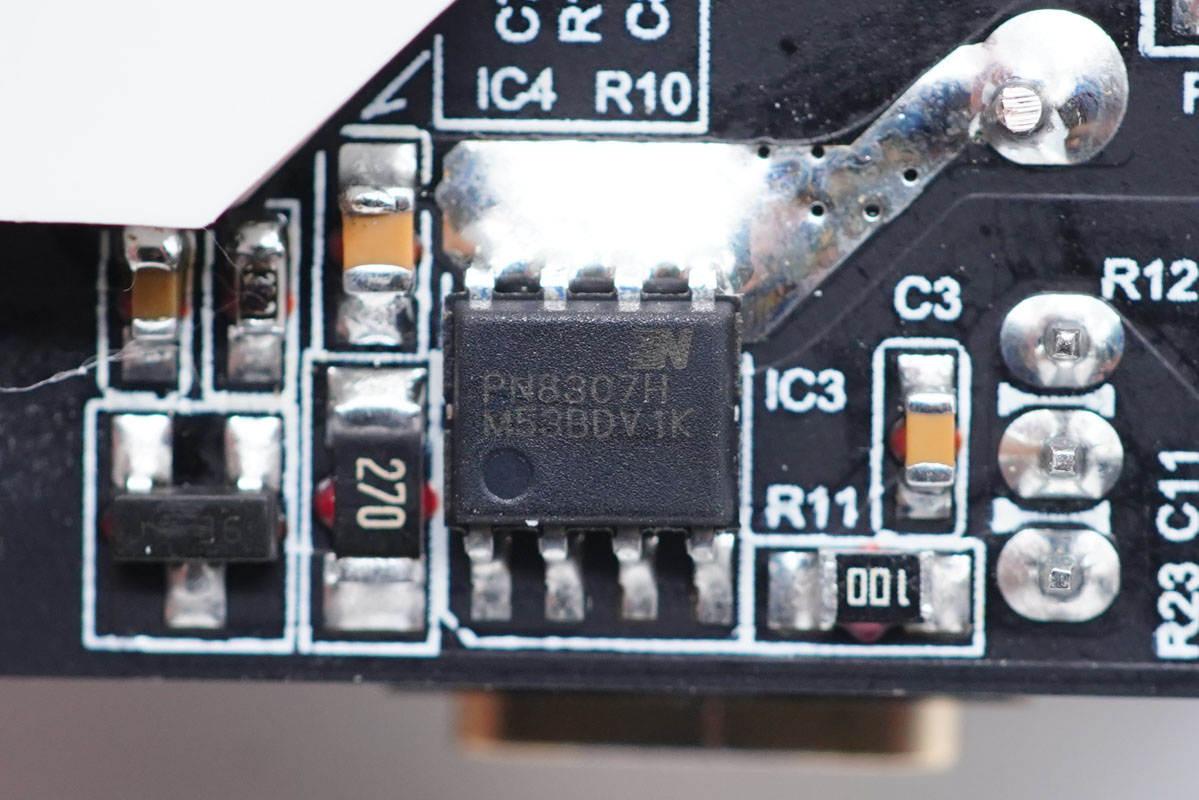

在iPhone 12系列取消标配充电器带来的20W PD快充风口，芯朋继续发力推出升级版主控芯片PN8162，搭配同步整流芯片PN8307H，可以轻松实现20W 迷你PD快充充电器的开发。

CXW诚芯微

深圳市诚芯微科技有限公司是一家集IC产品研发、设计及销售为一体的国家高新技术企业。10+年专注于电源芯片研发丨集成方案应用服务提供商，致力于为客户提供更加完善高效的电源管理解决方案。

深圳市诚芯微科技有限公司成立于2009年，致力于汽车电源管理、消费类电源、无刷电机驱动等领域核心芯片开发，已拥有BUCK电路电源芯片、开关电源芯片、同步整流芯片、快充协议芯片、中低压MOS、个护产品集成芯片等产品线；并有相关专利技术达50余项，产品广泛应用于汽车电子、便携式电子、智能家居、新能源汽车等众多领域。

在日益增长的USB PD快充市场，诚芯微先后推出20W PD快充方案套片、25W全集成PD快充方案套片、25W 1A1C迷你PD快充方案、30W PD快充方案等众多经典案例。目前，诚芯微AC-DC快充电源芯片已经获得羽博、飞利浦、第一卫等品牌采用。

CRESEMI康源半导体

深圳市康源半导体有限公司致力于电源管理芯片的研究与开发，研发人员占比超80%，核心人员由全球知名集成电路设计公司从业十年以上的博士组成，研发团队在国外先进技术和管理经验的基础上，结合自身的技术，从而形成具有自主知识产权的高科技系列产品，目前已取得多项专利。2014年获得集成电路设计企业证书，2015年获得国家高新技术企业证书，2018年获得ISO质量体系认证证书。

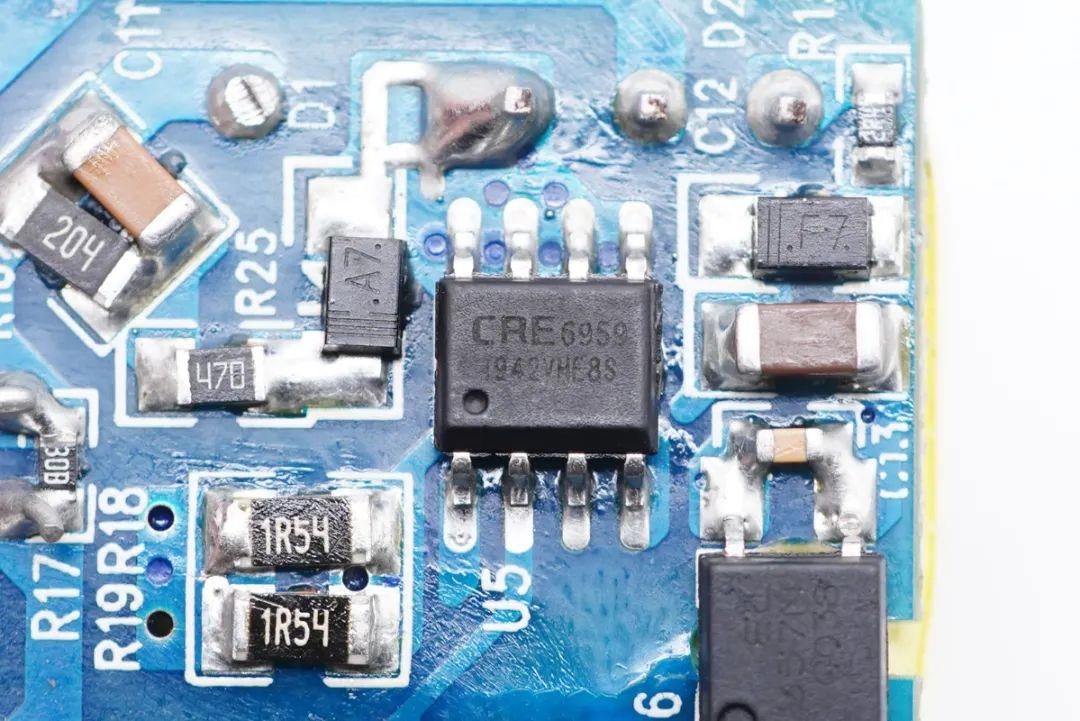

康源CRE6959UHEA-S8采用高密度、小体积设计，外围元件少，无需外接LDO，节省空间，可有效降低成本，具有恒功率输出功能，并可在无需任何散热片及宽电压条件下输出20W的额定功率。实测板端效率平均88%以上，达到六级能效标准。

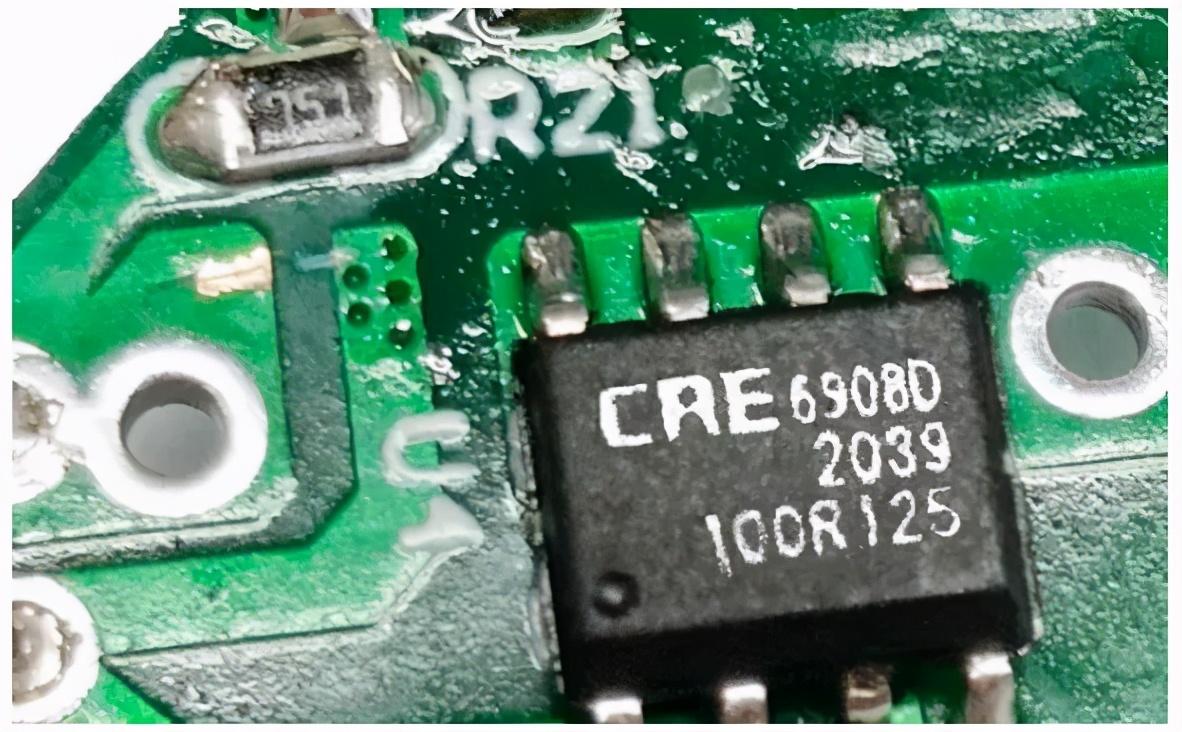

康源CRE6908D100R125集成同步整流控制器、同步整流MOS管，实现了最精简的外围电路，用外部最少的Pin脚完成极复杂的功能。

Chipsea芯海科技

芯海科技(深圳)股份有限公司（股票简称：芯海科技，股票代码：688595 ）成立于2003年9月，是一家集感知、计算、控制于一体的全信号链芯片设计企业，专注于高精度ADC、高性能MCU、测量算法以及物联网一站式解决方案的研发设计。产品及方案广泛应用于智慧健康、压力触控、智慧家居感知、工业测量、通用微控制器等领域。

芯海科技总部位于深圳，在合肥、西安设立子公司，业务遍布全球。公司是国家级高新技术企业，被广东省科技厅认定为“广东省物联网芯片开发与应用工程技术研究中心”。建有可靠性检测中心、健康测量实验室、感知实验室、MCU实验室。

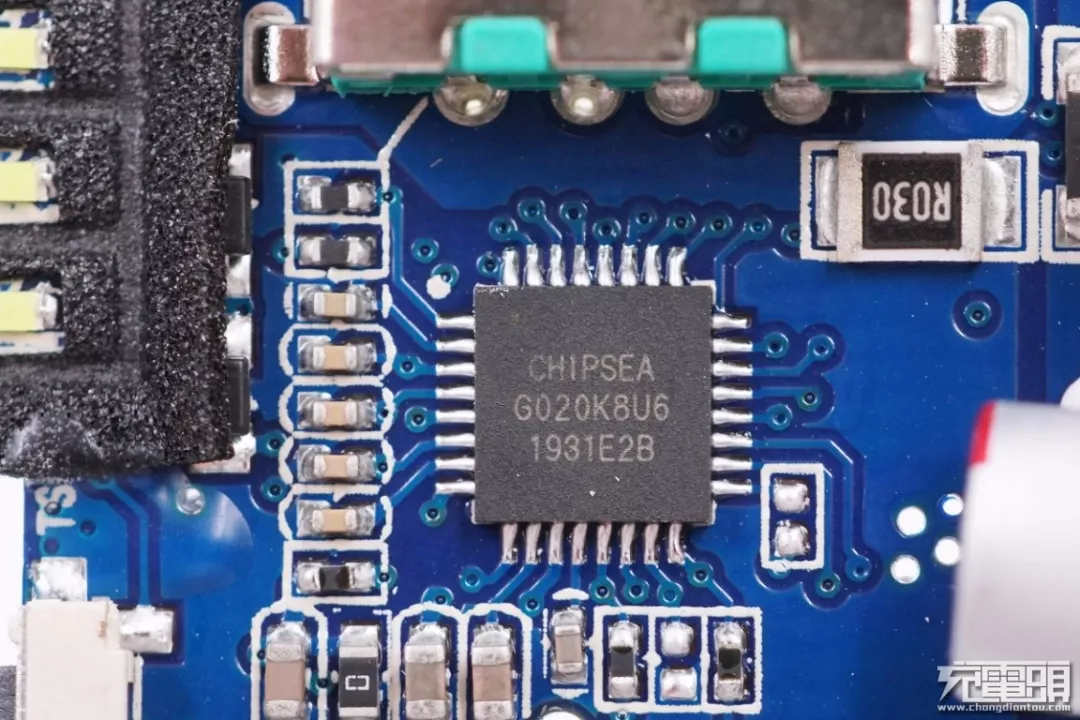

在USB PD快充领域，芯海科技推出了CS32G020系列USB Type-C和PD3.0协议的USB-C控制器，并获得了努比亚、绿联、羽博、电友、RAVPOWER、HENGLISAM、cheero等知名手机和电商品牌的采用。

CHENGYI成绎半导体

成绎半导体技术（上海）有限公司是一家致力于高性能模拟和混合信号集成电路和解决方案的本土IC公司，具有国际一流的IC设计水平和严格的质量管理体系。公司成立于2014年，其核心团队成员均来自于TI、NXP等国际知名半导体企业。成立伊始，成绎便以其雄厚的技术实力和快速反应的销售及售后服务赢得广大顾客青睐，成为半导体行业领先供应商。

成绎半导体公司现有产品主要由协议、电源和信号三大类组成，可广泛应用于手机、平板、电脑、显示器、移动电源、适配器等各领域。

成绎半导体针对USB PD快充市场推出充电端（DFP）快充协议芯片CHC6380、受电端（UFP）快充协议芯片CHC6260，以及E-Marker芯片CHC5388。

DK东科半导体

安徽省东科半导体有限公司是一家芯片设计研发，封装生产、销售一体的企业，总部坐落于安徽省马鞍山经济技术开发区数字硅谷产业园，成立了东科半导体科技（深圳）有限公司、安徽省东科半导体有限公司无锡分公司。

东科半导体在芯片研发上的长期积累，对芯片生产测试的严格控制，并且所生产的芯片都具有自主知识产权。主要产品包括AC-DC开关电源IC、同步整流IC、LED驱动IC、触摸控制IC、恒流稳压控制IC等产品。广泛应用于高效小家电产品、手机/电池充电器、AC/DC 电源适配器、DVD/VCD 电源、空调电源、电磁炉电源、 LED 电源、机顶盒电源、反激电源转换器、反激电源适配器等领域。

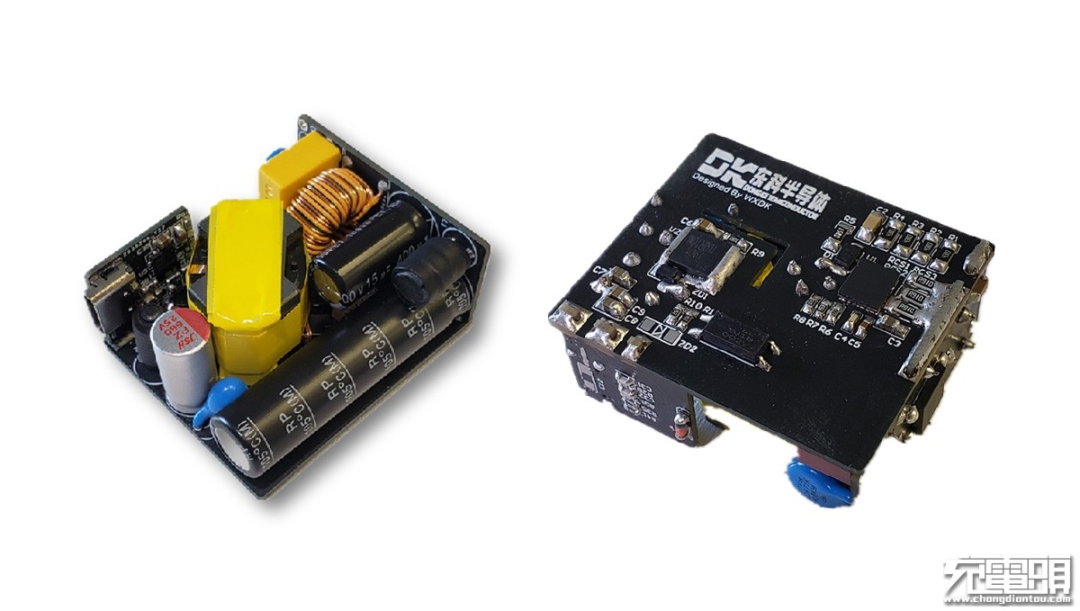

2020年8月21日，在「2020（秋季）USB PD＆Type-C亚洲展」上，东科半导体发布了国内首颗合封GaN的电源管理芯片DKG045Q系列，成为了氮化镓技术在快充电源领域的发展的里程碑。东科也由此成为了国内首家掌握氮化镓功率器件与电源管理芯片合封技术的厂商。

截止目前，东科半导体已经发布了7款合封氮化镓主控芯片，12W-65W适用。与此同时，还针对20W PD快充市场推出了相应的AC-DC电源芯片产品。

ETASOLUTIONS钰泰半导体

钰泰半导体南通有限公司是国内的电源管理设计公司翘楚，其优秀的设计团队来自Maxim顶尖设计人员独立创业，专注于DC/DC技术领域。公司创立于2008年，于香港和上海两地注册，在上海张江高科技园区设有研发及运营中心。

钰泰提供的电源管理芯片，应用领域涵盖智能手机、MID、机顶盒、LCDTV等众多领域。通过过不断的技术创新，钰泰已成功在电子行业供应链中，尤其是在中国的机顶盒领域，具领导地位。

针对20W-27W市场，钰泰推出了ETA8056/8058两款，集成两款低阻抗的高压功率管IC。基于该芯片开发的0W方案PCB实测尺寸：25mm*23mm*22mm，仅硬币大小。

FASTSOC速芯微

无锡速芯微电子有限公司，是专业快充协议芯片供应商，从事快充识别领域的芯片研发和推广。致力于为每个人、每个家庭提供全新的快充体验。速芯微是USB-IF协会会员单位，公司的快充产品主要包括，用于A口快充的FSFA系列、用于C口PD快充的FSFC系列、用于移动电源的FSPD系列。

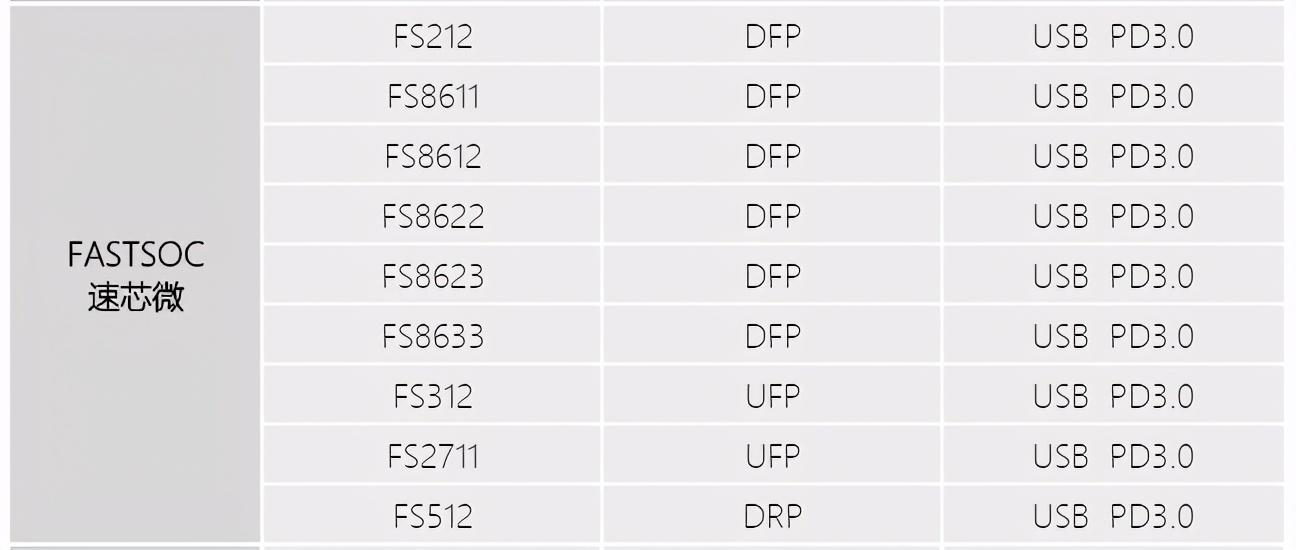

针对USB PD快充芯片市场，速芯微推出多款芯片，包含了DFP、UFP、DRP等多种类型。值得一提的是，速芯微还推出了六脚极简封装的USB PD快充协议芯片。

GlobalSemi环球半导体

环球半导体（Global Semiconductor）公司创立于2012年，核心技术团队来自国内外著名半导体公司，均拥有16年以上的电源管理IC研发与系统应用的历练。公司与西安电子科技大学微电子学院，华南理工大学建立了联合研发实验室。

公司将先进的电源管理系统架构设计、半导体制程工艺、封装工艺三者融合，在多方面取得技术突破，产品居于国际功率IC设计的前沿水平。针对客户端多样化的PD充电器/适配器应用需求，环球半导体已经推出了技术最先进、功能最完善的PD快充电源解决方案、马达电机驱动电源解决方案、电池直驱充电解决方案等系列产品，以满足客户在充电器适配器领域的各种应用需求。

公司将持续专注高品质电源管理IC的设计开发，并致力于GaN—Driver-IC设计应用，SiC-MOSFET的设计和量产。广泛应用于5G终端设备、移动通讯设备、消费类电子、网络通讯、工业控制及医疗设备的供电管理系统等领域。

HYASIC华源半导体

华源智信半导体（深圳）有限公司专注于数字电源管理芯片的设计与开发，公司的主要骨干具有多年丰富的数字电源管理芯片的经验，现有全职员工100多人， 90%以上的研发人员具有研究生以上的学历，平均从业年资在10年以上。公司总部在深圳市南山科技园，分别在硅谷，武汉，合肥以及香港设立研发中心和办事处。

华源半导体与智安电子科技有限公司形成战略联合，面向海内外，共同致力于开发显示面板类电源管理芯片PMIC，Mini LED驱动芯片以及针对移动终端和家用电器类的AC-DC电源管理芯片，打造从交流到直流的一体化高效节能智慧的电源管理解决方案。

华源智信HY1602是一颗智能多模式反激控制器，集成丰富的保护和特性，包括线损补偿、环路补偿、变压器短路保护、输出过压保护、过热保护、欠压过压保护和取样电阻短路保护。

华源半导体同步整流控制器HY903为数字控制器，低侧同步整流，无需辅助线圈，支持DCM，CCM，频率调制和反激，支持2.8-25V供电电压范围，耐压高达120V。高电流驱动能力适配多种同步整流管。

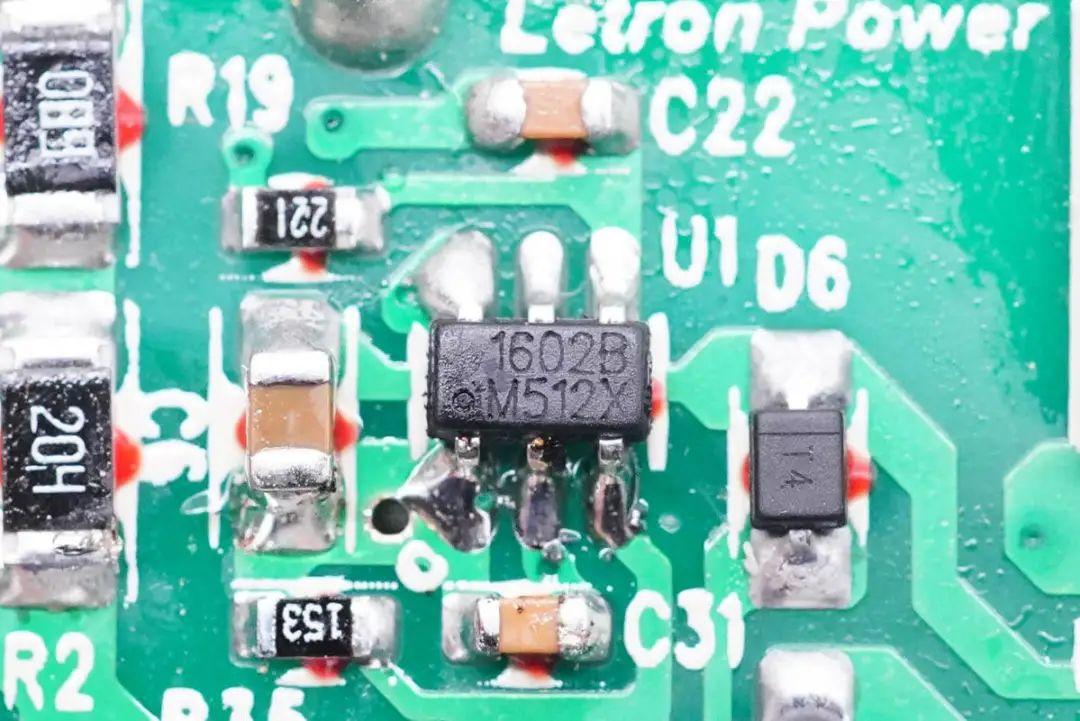

据了解，华源半导体HY1602+HY903已经被LETRON 45W 1A1C双口快充充电器采用，并批量出货。

Hynetek慧能泰

慧能泰半导体专注于高性能模拟和混合信号集成电路的定义、开发和商业化推广，公司团队在工业级电源芯片领域有十多年的开发经验，核心成员来自ADI、TI等国际顶尖的半导体设计公司。

公司目前致力于打造USB-C PD快充生态链整体解决方案，已经开发出十多款高性能的eMarker及PD快充芯片并顺利实现量产，广泛应用于充电适配器、高品质线材及各类移动设备中。在持续为客户提供高性价比产品的同时，逐步建立起严格的质量管理体系，公司将持续加深与行业头部客户的长期战略合作。

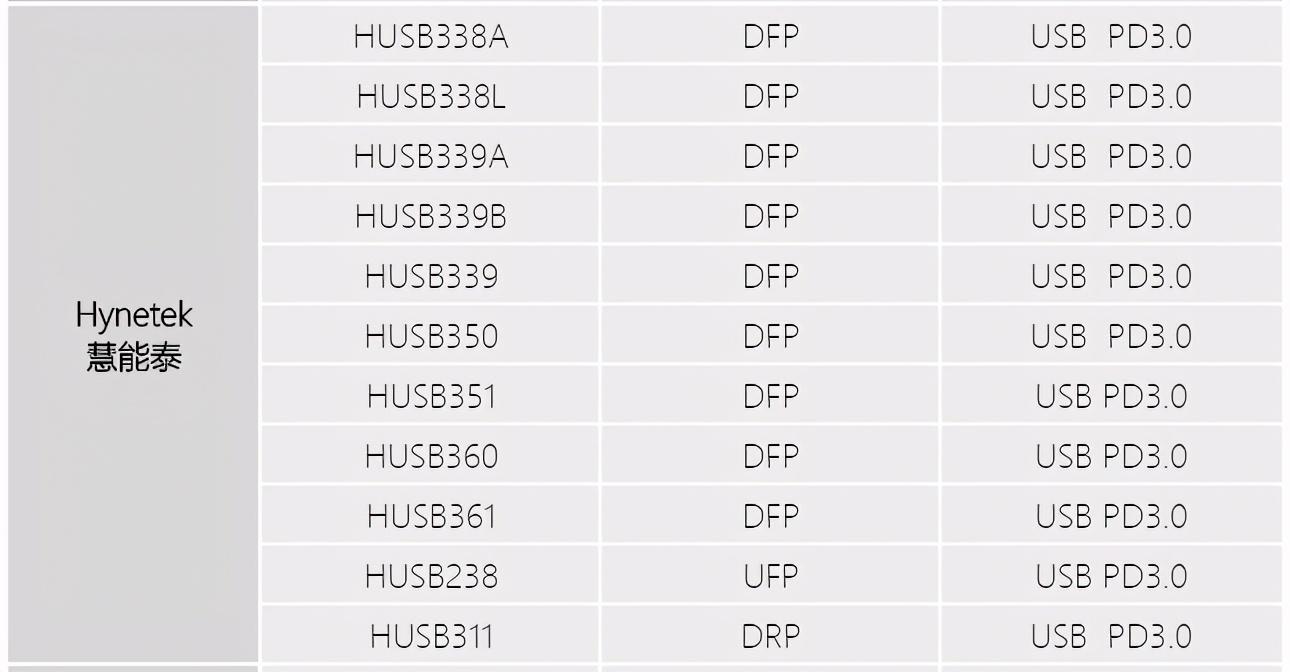

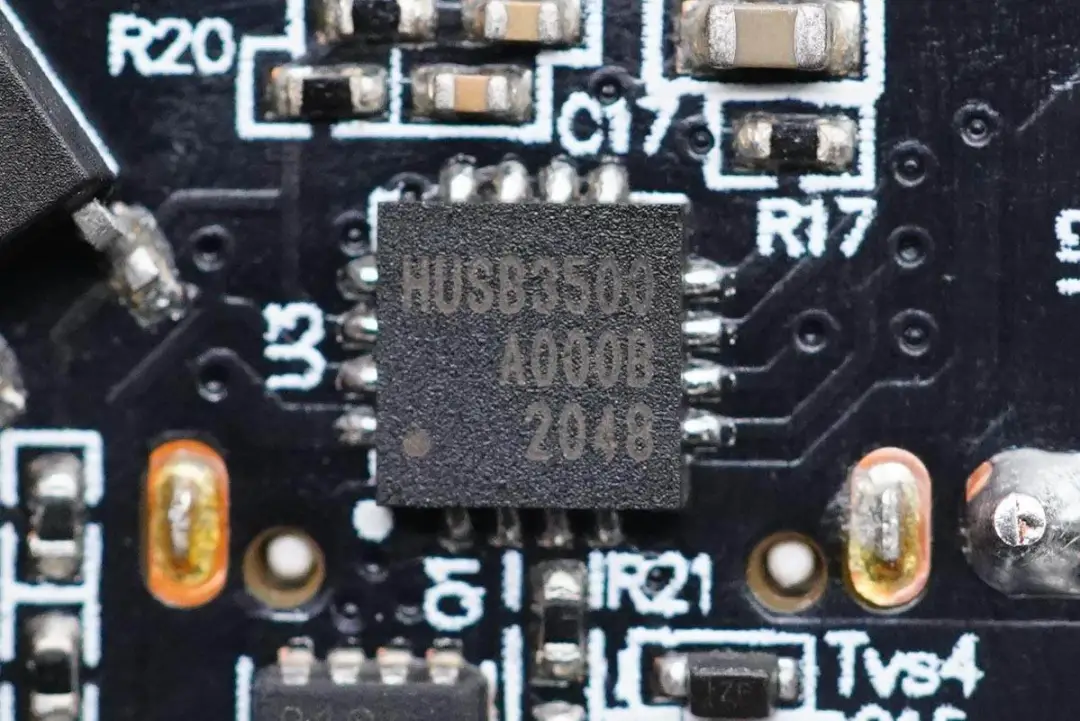

目前慧能泰已经推出了PD Source协议芯片HUSB338A、HUSB338L、HUSB339A、HUSB339B、HUSB339、HUSB350、HUSB351、HUSB360；PD Sink协议芯片HUSB238；PD PHY协议芯片HUSB311；eMarker芯片HUSB330、HUSB331、HUSB332、HUSB332A；负载开关芯片：HUSB304、HUSB305。

据充电头网拆解了解到，慧能泰USB PD快充协议芯片已经进入了联想、安克、紫米、图拉斯、品胜、贝尔金、公牛、傲基等众多名品牌供应链。

INJOINIC英集芯

英集芯科技股份有限公司是一家专注于高性能、高品质的数模混合集成电路芯片研发和销售的IC设计公司。其优秀的设计团队来自世界知名大型IC设计公司，拥有10年以上先进的数模混合芯片的设计、生产和测试技术经验。

英集芯科技在电源管理、电池管理、无线信号处理和高性能音频信号处理等领域有独特技术。公司持续推出业界最高性价比的智能数模混合IC，受到众多客户的欢迎。目前公司已经形成电源管理、音频处理和电池管理（含移动电源SOC）三条产品线。

英集芯始终专注打造于高性能、高品质的SOC芯片。旗下电源管理芯片广泛应用于智能手机、平板、机顶盒、IPC等众多领域，得到行业领先的主控商的认可，成为其推荐电源管理IC供应商。

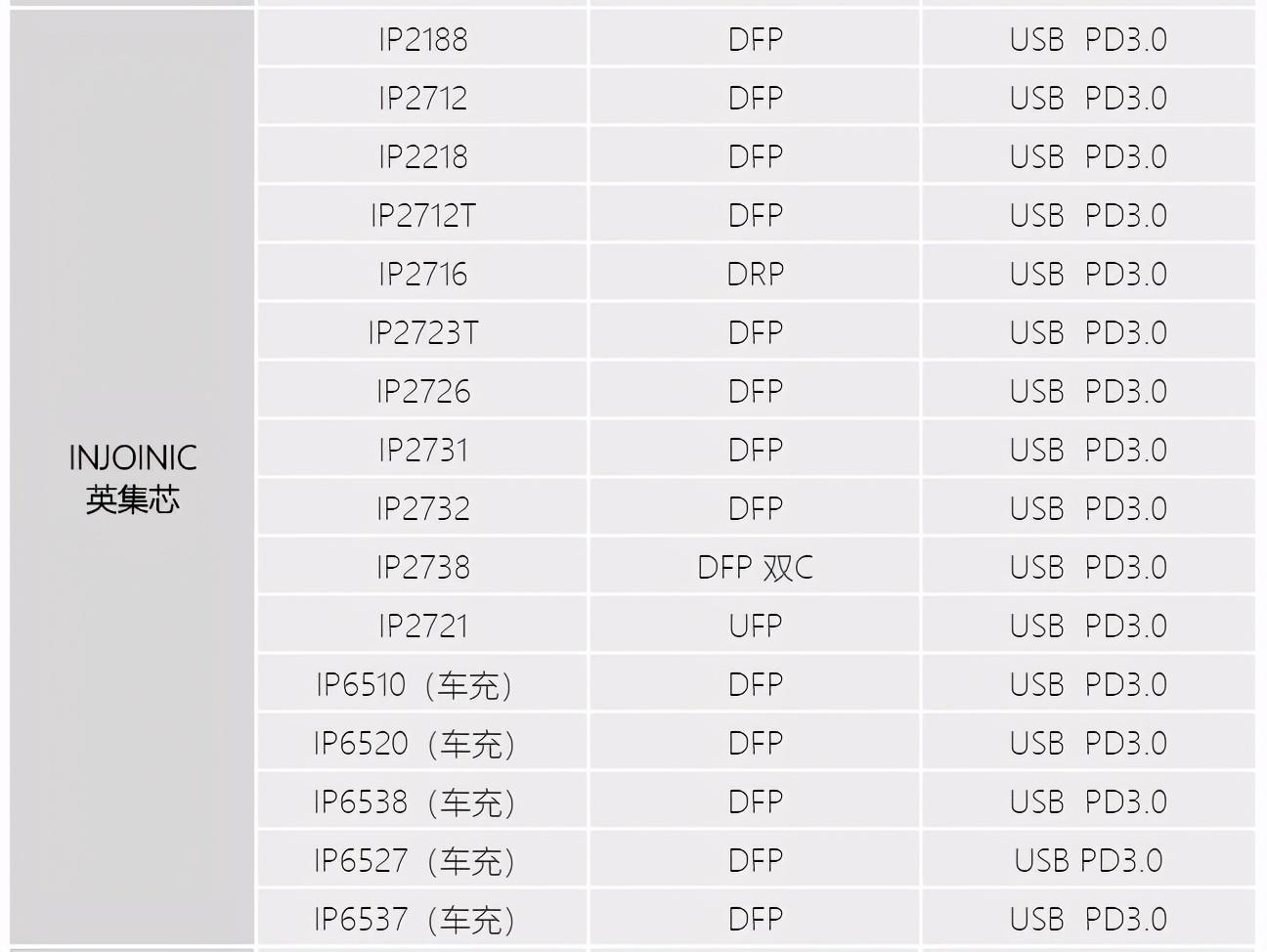

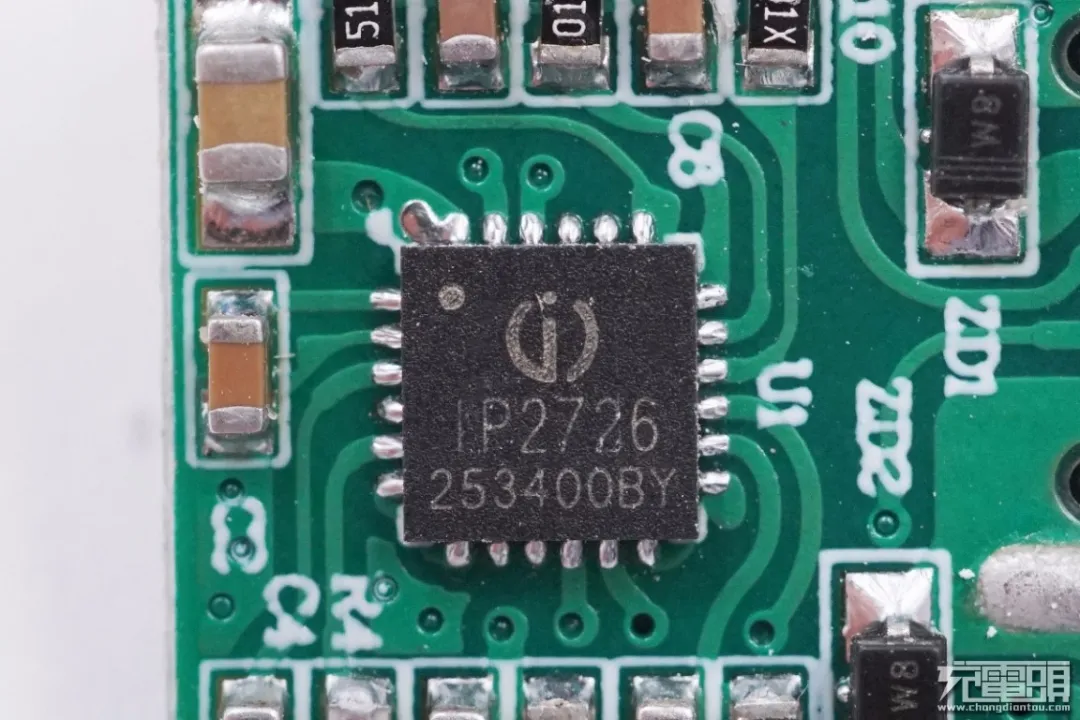

在协议芯片领域，英集芯深耕多年，先后推出了IP2188、IP2218、IP2713T、IP2716、IP2726等经典的USB PD快充协议芯片。同时，英集芯快充协议芯片也创下了相当不错的成绩，包括助力小米9手机实现27W极速快充、获得高通首张中国芯QC4+认证证书、获得高通第一张QC5快充芯片认证证书、内地首个通过认证的USB PD识别芯片等。

据充电头网了解，英集芯USB PD快充协议芯片已经被mophie、努比亚、摩米士、雷柏、联想、Aukey、绿联等数十款知名品牌和快充电源工厂采用。

ismartware智融

珠海智融科技有限公司成立于2014年底，主要从事集成电路设计和芯片开发，目前已有100人的团队规模，主要产品为数模混合集成电路（IC），包括快充一体芯片、电源管理芯片、无线充收发一体芯片，安全加密芯片等，均由公司自主研发完成，已申请近数十项项专利或著作权。目前智融正处于高速发展时期，已有多个产品线量产，尤其在快充领域已成为领先的芯片供应商。

作为一家致力于为行业提供高性能电源芯片解决方案的科技公司，智融科技成立不到两年，就已经拿下国家高新企业认证，在集成电路设计专利上的积累深厚可见一斑。

2020年，智融科技最新推出的USB PD快充协议芯片SW230x系列先后获得了高通QC4+认证和USB PD3.0快充认证，并陆续实现量产出货。在氮化镓快充领域，智融科技首创的多口快充功率智能分配技术迅速获得市场高度认可，芯片累计出货量高达几千万颗。

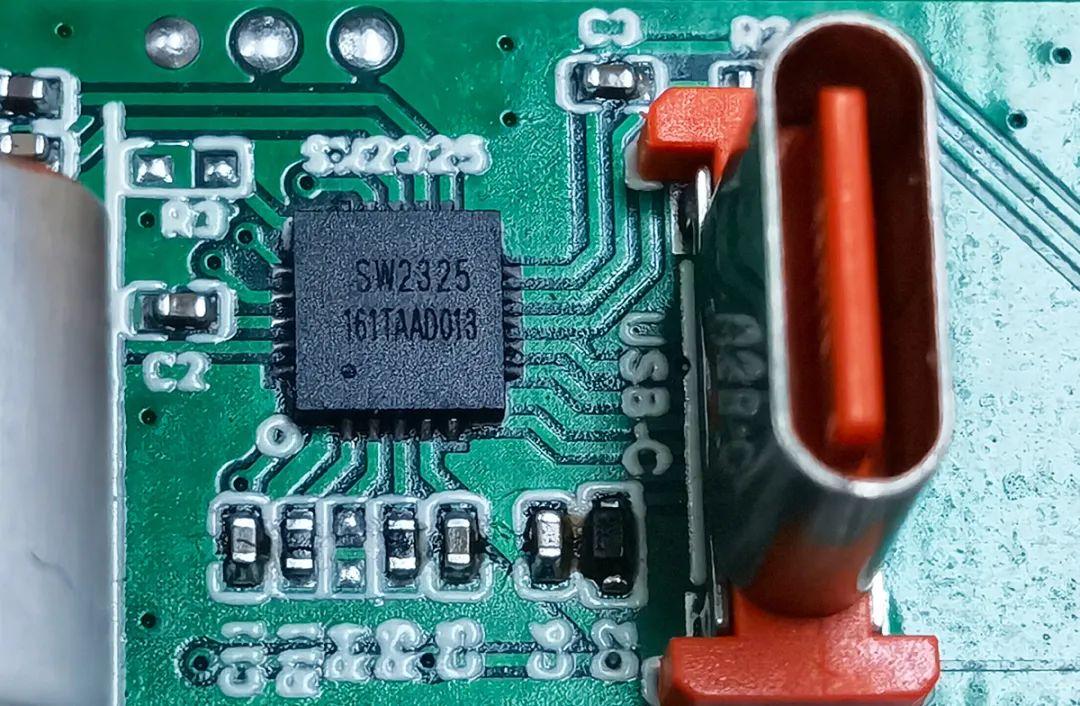

2021年智融科技继续完善其协议芯片产品线，在ASIC协议芯片SW2303大获成功后推出全新一代MCU协议芯片SW2325，SW2325功能更加强大，内置ARM M0内核，支持I2C/UART多种接口，保护功能全面，协议支持广泛。

充电头我那个了解到，目前的USB PD协议芯片已经进入倍思、摩米士、努比亚、公牛、飞利浦、京东京造、绿联等知名品牌氮化镓快充供应链。此外，智融的移动电源芯片

JADARD天德钰

深圳天德钰科技股份有限公司创建于2010年，为富士康科技集团旗下核心的集成电路设计成员，公司总部位于深圳市南山区科技园内，在台湾、香港、安徽合肥、上海等地均设有子公司，公司立足中国市场，面向全球发展，为客户提供手机、穿戴装置、智能音响、新零售等众多HCI人机互动应用领域芯片。

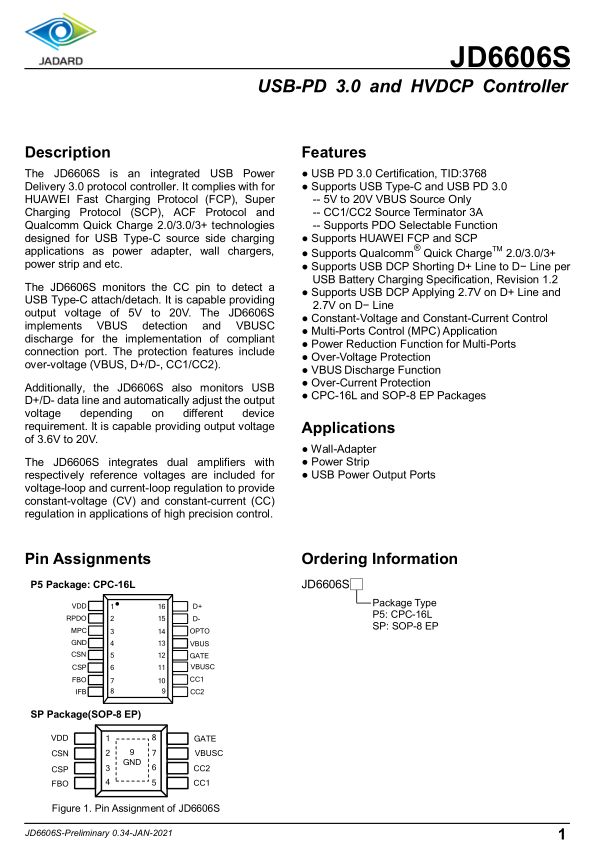

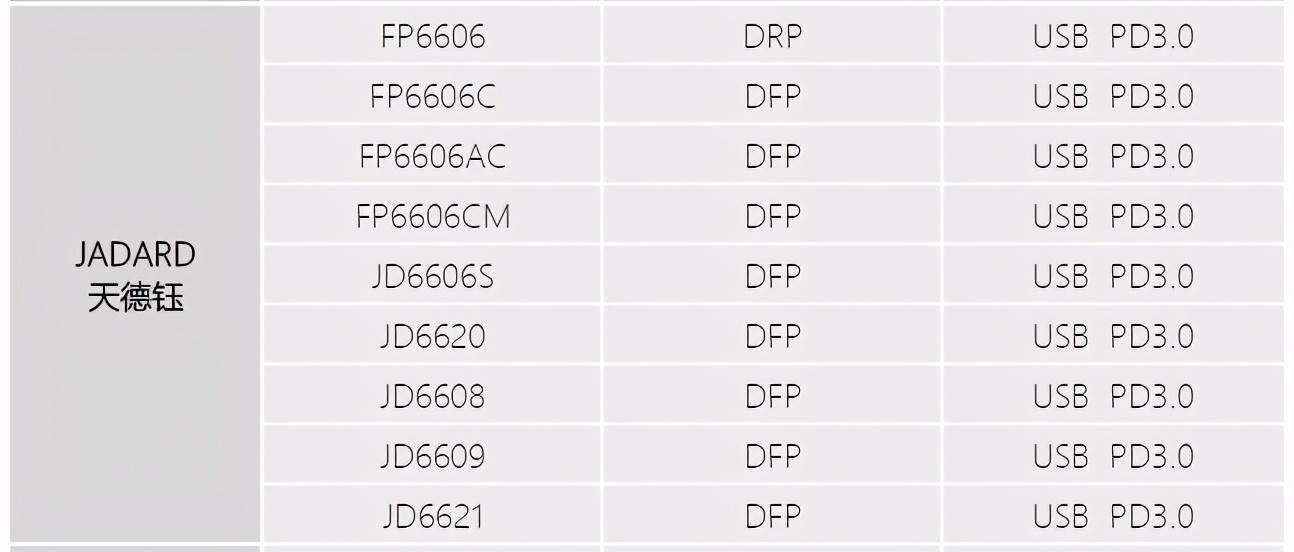

天德钰科技在快充协议芯片已深耕多年，推出了USB-IF协会PD3.0/PPS认证的快充协议芯片JD6621（TID：3543）和JD6606S（TID：3768），为苹果20W PD快充产品的开发提供兼容性保证。同时，天德钰还拥有符合高通最新QC5.0协议的芯片，为快充充电器、快充移动电源及快充车充应用提供芯片支持，实现多口不同设计。

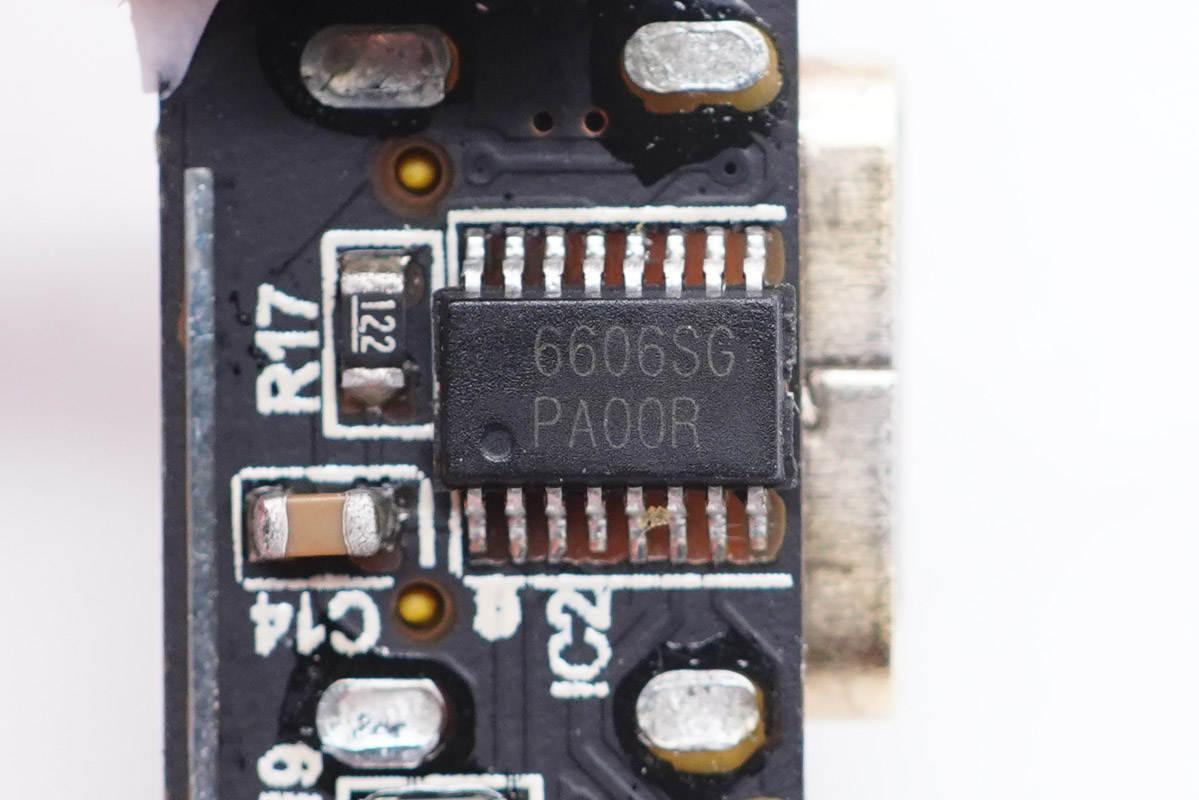

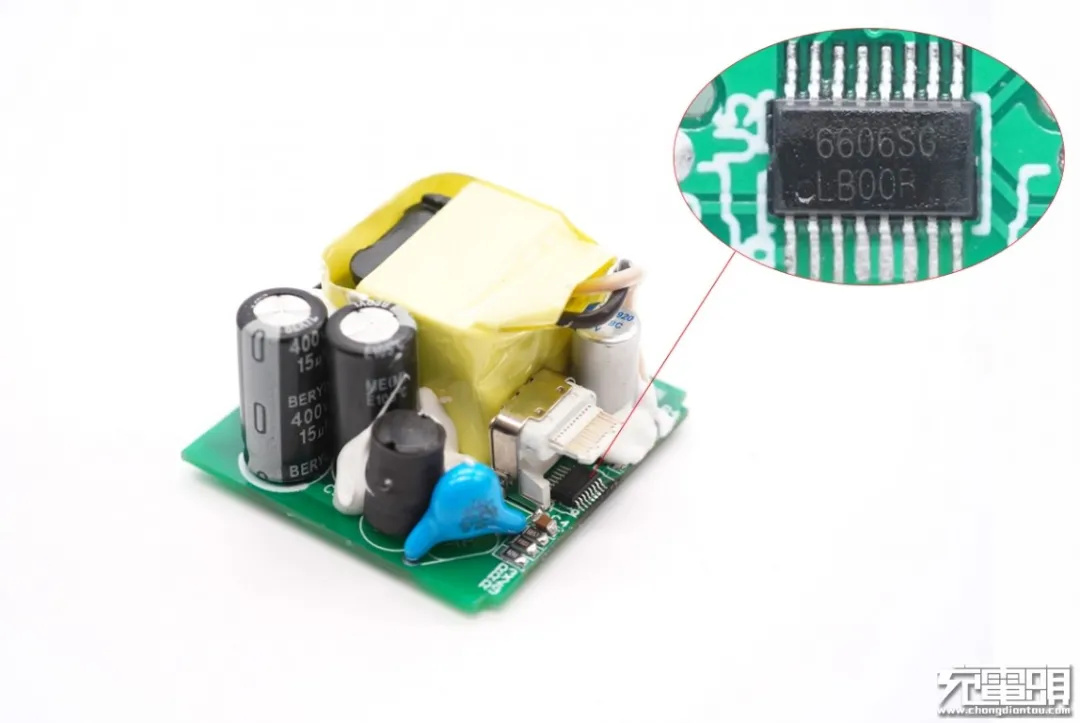

2021年是PD快充年，天德钰拿出自己的拳头产品JD6606S，芯片外围简单，且性价比到极致，封装CPC16，比SOP8还要小。

同时，为了方便客户增加自己特色功能，天德钰专门推出MCU版本的JD6621，涵盖的JD6606S的功能，增加了线损补偿、HVSCP、VOOC、PPS等功能，20W~100W自由调整，既可以支持单独C口输出，也可以作为1A1C的应用，非常人性化。

JOULWATT杰华特

杰华特微电子有限公司成立于2013年，公司总部位于杭州，并在深圳、厦门、南京、成都等多地设有分公司。

公司目前主要有多条产品线，产品广泛应用于各个行业，如适配器电源、网络、通信、工业控制、TV、安防监控、笔记本电脑、智能音箱、LED照明等领域，并与各领域客户建立了良好的合作。

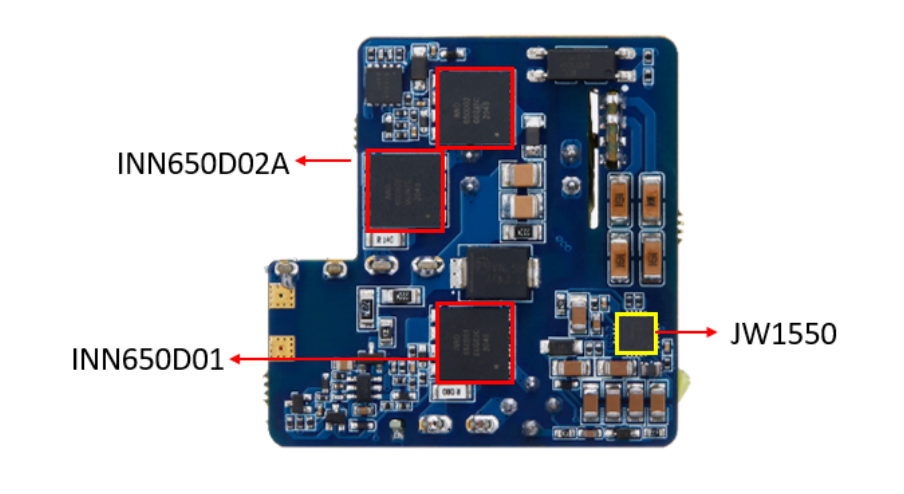

杰华特AC-DC产品线2020年Q2推出了国内首颗有源钳位反激（ACF）控制器JW1550和国内首颗高频同步整流控制器JW7726B，2021年Q1推出了高性能高频QR控制器JW1515H，助力电源产品高能效和小型化发展。

据介绍，杰华特ACF控制器JW1550能实现全电压范围的软开关，使得系统工作频率高达300-500KHz，同时匹配第三代半导体GaN高频高效的特性，此款120W方案的磁性元件、电容器体积大幅减小，功率密度达2.3W/cm³，同时结合超低热阻的DFN封装进行巧妙设计，体积与市面上65W 氮化镓快充大小相当，全面实现小型化。

KIW必易微

深圳市必易微电子股份有限公司拥有半导体领域的资深专家和高效的管理团队，主要从事高性能模拟及混合信号集成电路的研发及系统集成，在杭州、厦门、上海、中山等地设有子、分公司。

必易微电子高度重视知识产权的开发和保护，已拥有多项集成电路和系统应用的国际、国内专利。公司顺应潮流，注重品质，竭力为广大客户及消费者提供完整优异且有竞争力的产品和服务。

在小功率PD快充市场，必易微推出了KP22306 + KP41262、KP22308WG + KP41262等快充电源方案套片，均采用内置MOS设计，适用于20W迷你PD快充的开发，目前已经被紫米、努比亚、傲基、品胜等品牌广泛采用。

此外，必易微还重点布局了氮化镓快充市场，推出GaN主控芯片KP2202。得益于芯片内置驱动，外围电路精简，可搭配市面上主流的GaN功率器件开发高频、高效、高功率密度的氮化镓快充方案。

legendary乐得瑞

深圳市乐得瑞科技有限公司是一家创新型产品设计公司，2016年获认定为国家级高新技术企业，核心团队有超过15年的集成电路设计经验，专注于手机周边产品的专用集成电路设计，产品包括TYPE-C接口CC逻辑控制芯片，USB PD协议控制芯片，USB-C接口电源管理芯片等，国际知名品牌，如飞利浦、优派、微星的显示产品中，都有使用乐得瑞科技提供的全球领先芯片。

目前乐得瑞已经推出多款USB PD快充芯片，适用于显示器、DOCK、拓展坞、手机转接器、Switch底座等产品领域。

MIX-DESIGN美思半导体

美思半导体在电源领域具有丰富的产品线，涵盖个人消费终端，网络产品，智能家居等领域，公司掌控从产品研发、中测、成测、销售、应用等关键环节。得益于近年来对快充相关产品研发的持续高投入，目前美思迪赛半导体是国内极少数能同时研发初级功率器件IC及次级数字多协议IC的系统半导体厂商。

美思半导体在快充领域已获得多项领先技术，其独特的（Smart-Feedback）数字智能反馈技术，在产品极致精简的外围器件下却能获得高性能恒流恒压输出特性，简洁的外围器件相比于传统方案系统成本及生产成本能有效的降低。

美思半导体推出的初次级快充套片在目前PD及快充市场具有很强的竞争力，经过几年的积累美思迪赛半导体相关快充产品已经获得很多知名品牌的认可及采用。

在苹果iPhone 12带来的20W PD快充市场爆发之前，美思半导体凭借敏锐的市场嗅觉，率先推出饿了一套新型20W PD快充电源方案，仅用两颗芯片，实现了体积业界最小与苹果5W一致。目前美思半导体PD快充套片已经获得倍思30W超级硅快充、倍思20W超级硅迷你PD快充、福瑞康20W迷你PD快充充等产品采用。

与此同时，美思半导体还推出了40W内置MOS的高集成快充电源芯片套片方案，并发布了氮化镓直驱控制芯片MX6535，两套AC-DC电源方案同样是凭借高度精简的设计，获得业界高度认可。

MERAKI-IC茂睿芯

茂睿芯（深圳）科技有限公司是一家高性能模拟和混合信号集成电路设计、研发、销售与技术服务公司，总部设在深圳市蛇口深圳自贸中心（水湾1979大厦）。公司核心成员均具有欧美及国内一流半导体公司的丰富工作经验，尤其在通信、工业、以及消费类电源及驱动IC市场业绩卓著。

茂睿芯科技已经推出具有完全自主知识产权，业界型号目前最全面，技术最先进的副边同步整流控制芯片系列，全面助力USB PD、USB Type-C等大功率快充充电器，多口排插，小体积适配器。截止目前茂睿芯科技产品已经在一线大客户里的高密度快充排插，魔方排插，小体积适配器设计中广泛采用。

基于领先的高压BCD模拟工艺平台，茂睿芯已快速开发并量产了多类业界或国内领先的现象级电源管理芯片系列，比如业界超快（关断延时10ns）的115V CCM 同步整流控制器MK1808；4A Source/Sink驱动电流的120V高侧及低侧驱动器产品MD18211；110V耐压、待机小于100μA的同步降压（Buck）转换器芯片MK901X；以及110V电压等级AC-DC PWM芯片MK2687等。

针对时下主流的氮化镓快充市场，茂睿芯推出的GaN驱控制器采用六脚封装刷新业界纪录。基于该芯片开发的高精简低成本65W GaN快充方案，具有小体积、高效率的优势。

据了解，目前茂睿芯的AC-DC芯片已经成功导入了小米、联想、公牛、雷柏、诺基亚、傲基等知名品牌供应链。

MicrOne微盟

南京微盟电子创建于1999年，隶属于CEC华大半导体，是上海贝岭全资控股公司，专业从事模拟集成电路芯片产品研发，制造及销售的高新技术企业。

南京微盟电子主要从事电源管理类芯片研发设计20余年，占据着国内主要消费类市场，产品广泛应用于电源管理、小功率适配器、手机充电器、PD&QC适配器、家用电器、LED照明、多媒体、网络通信、安防等领域。

微盟电子拥有一次电源产品线、二次电源产品线以及数模混合产品线。公司一直致力于电源管理IC的设计开发和销售推广，在PD、QC、FCP、SCP流行的当下，新推出多款小型化高功率密度的产品，满足不同功率等级的PD需求，为快充及PD市场的迅速上量助力，并为各位工程师的选型应用提供好的解决方案，省去很多设计困扰。

On‐Bright昂宝

昂宝电子创立于2004年，总部设立于上海张江科技园区，是一家国际知名的高性能模拟及数模混合集成电路设计的上市公司。公司专注于设计、开发、测试和销售基于先进的亚微米cmos、bipolar、bicmos、bcd等工艺技术的模拟及数字模拟混合集成电路产品，以通信，消费类电子，计算机及计算机接口设备为市场目标，致力成为世界一流的模拟及混合集成电路设计公司。

昂宝电子目前在PWM控制芯片领域处于行业领先的位置，享有极高的市占率和客户认可度。

Reactor-Micro亚成微

亚成微电子是一家专注于高速功率集成技术的高端模拟IC设计公司，2014年1月在新三板挂牌（股票代码430552）。拥有由国际一流研发团队，自主研发的产品已获得国家专利55项，国际专利2项，另有50余项专利正在受理中，其中包含国际专利3项。

主要产品包括为5G通信设备提供关键的核心芯片ET- PA；物联网终端及可穿戴设备用的高功率密度DC-DC电源芯片（MHz）；LED驱动芯片和AC-DC电源管理芯片。

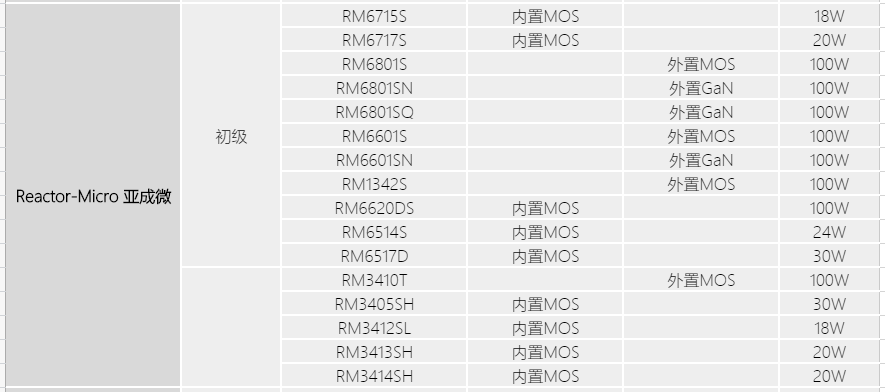

在USB PD快充领域，亚成微致力于为客户提供高功率密度快充解决方案，目前已推出了采用新一代PWM控制技术（自供电双绕组架构）的初级主控芯片RM6715S、RM6717S以及内置coolMOS的QR方案RM6514S、RM6517D。同时又配套推出了内置SGT MOS的次级同步整流芯片RM3405SH、RM3412SH和RM3413SH。

面对氮化镓快充市场的兴起，亚成微推出了直驱E-MODE GaN功率器件的主控芯片RM6601SN、E-Mode GaN FET直驱ZVS反激控制芯片RM6801SN。最近，亚成微再次推出3D封装技术电源芯片，实现内置MOS并支持100W快充。

目前，亚成微已经具备了丰富的AC-DC快充电源芯片产品线。

Rockchip瑞芯微

瑞芯微是国内专业的集成电路设计公司，拥有一支以系统级SoC、模拟电路芯片设计和算法研究为特长的研发团队。产品除应用处理器外，还包括电源管理芯片、数模混合芯片、光电产品，在多媒体处理、影像处理、大系统件开发上具有丰富的经验和技术储备。

瑞芯微的芯片方案目前已广泛应用于人工智能物联网（AIoT）、智慧视觉、智能安防、智慧零售、商显、智能家居、平板电脑、电视机顶盒、手机影像处理、工控、笔记本电脑等多元化领域。

继VOOC闪充协议芯片之后，瑞芯微近日推出了两颗全新的通用快充协议芯片，分别是RK835和RK837。两款通用快充协议芯片，均采用了ARM Cortex-M0核心和大容量Flash，可以支持10万次以上的重复烧录，方便客户根据产品更换协议；均具备数字I²C接口，支持丰富的主流快充协议，能够快速便捷地与各类电源芯片对接。同时具备完善的保护功能，引脚支持过压保护，芯片内部支持完善的保护功能，可实现简单可靠的适配器设计。

SOUTHCHIP南芯

上海南芯半导体科技有限公司，于2015年底成立于上海浦东张江高科技园区，专注于锂电池相关的充电管理、charge pump、DC-DC、AC-DC功率转换、有线/无线快速充电协议、锂电保护等电源管理领域。南芯始终秉承不断创新的产品文化，致力于为业内提供高性能、高品质与高经济效益的完整IC系统解决方案。

南芯半导体以DC-DC芯片发家，不断探索研发高端芯片，成微国产模拟芯片替代浪潮中的开拓者。自2016 年实现业界适用于Type-C Power Delivery应用的双向升降压充放电管理芯片量产以来，目前其芯片已在华为、三星、小米、Anker、mophie、OPPO、魅族、联想、南孚、努比亚、飞宇等国内外知名品牌的产品中频频亮相；凭借其技术优势，打造出技术领先、品质优异、产品性价比高的“高端中国芯”的领军品牌形象。

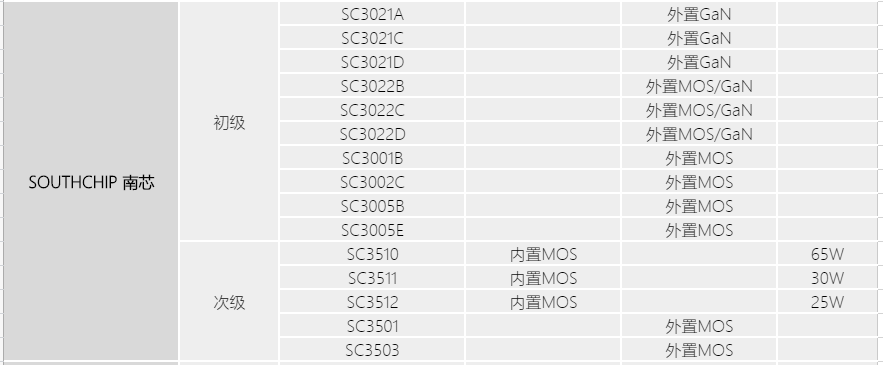

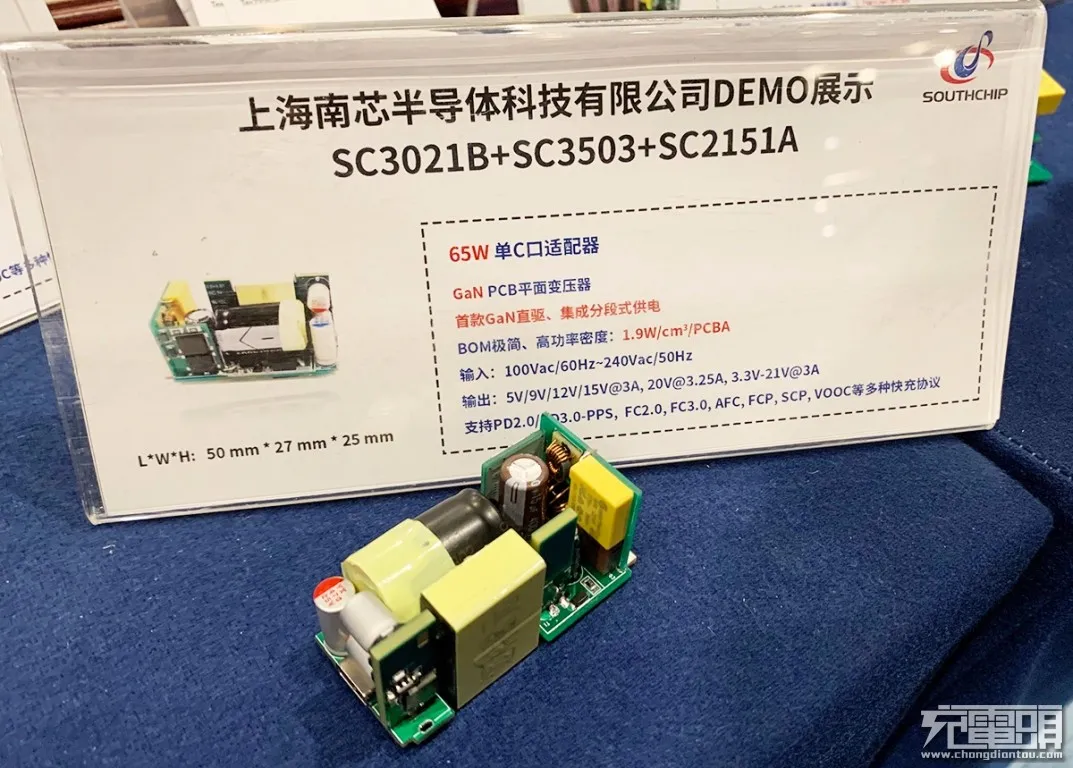

在AC-DC市场中南芯半导体持续发力，率先推出氮化镓直驱控制器SC3021、SC3022系列，同时也配套推出多颗同步整流控制器，打造高端国产氮化镓快充全套方案。目前南芯半导体已基于自己AC-DC控制器和协议芯片推出了5套高效USB PD快充参考设计，并且首次实现了国产氮化镓快充控制器的量产商用。

目前，南芯半半导体的AC-DC产品线日渐丰富，可以满足大部分电源厂商的选型。在《中国芯崛起之路，走进南芯半导体》一文中，充电头网还详细介绍了南芯半导体近年来在电源行业中的成绩。

Silan士兰微

杭州士兰微电子股份有限公司（600460）坐落于杭州高新技术产业开发区，是专业从事集成电路芯片设计以及半导体微电子相关产品生产的高新技术企业。公司成立于1997年9月，总部在中国杭州。2003年3月公司股票在上海证券交易所挂牌交易，是第一家在中国境内上市的集成电路芯片设计企业。

得益于中国电子信息产业的飞速发展，士兰微电子已成为国内规模最大的集成电路芯片设计与制造一体（IDM）的企业之一，其技术水平、营业规模、盈利能力等各项指标在国内同行中均名列前茅。

士兰微的技术与产品涵盖了广泛，并在多个技术领域保持了国内领先的地位，如绿色电源芯片技术、MEMS传感器技术、LED照明和屏显技术、高压智能功率模块技术、第三代功率半导体器件技术、数字音视频技术等。同时利用公司在多个芯片设计领域的积累，为客户提供针对性的芯片产品系列和系统性的应用解决方案。

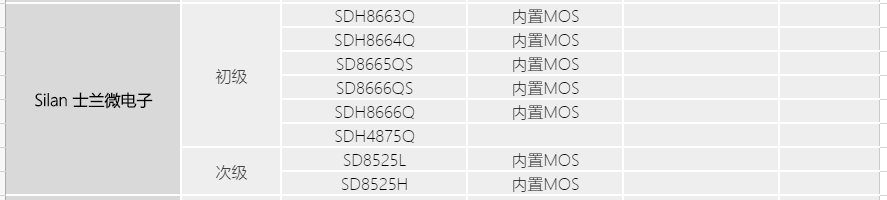

就USB PD快充充电器而言，包括原边PWM控制芯片SDH8666Q，同步整流控制芯片SD8525H和协议芯片SD8602N在内的全套方案。同时针对20W PD快充，士兰微也可提供全套解决方案，包括原边PWM控制芯片SD8665QS、同步整流控制芯片SD8525L和协议芯片SD8602N，并可实现对PD/QC/FCP/SCP等多协议的支持。

目前，士兰微研发团队已经掌握了快充协议IC、AC-DC开关电源、DC-DC升降压开关电源、高压MOS、低压MOS等所有核心器件的设计技术，可以根据实际应用场景，整合这些技术，给到客户最优的解决方案。据了解，其高集成快充PWM主控芯片已经被雷柏迷你20W PD快充充、大麦20W USB PD快充、柚比18W USB PD快充等多款产品采用。

Si-Power硅动力

无锡硅动力微电子股份有限公司成立于2003年6月，拥有一支具有国内外技术开发、经营管理经验的优秀人才队伍，研发核心技术团队在数模混合电源管理芯片设计、功率器件结构设计和集成方面处于国内领先地位，公司积极引进海归技术人才，研发副总具有多年海外知名企业从业经验，拥有电源芯片系统架构开发能力。

硅动力充分发挥数模混合及系统集成的技术优势，以市场为导向，开发拥有自主知识产权的优质电源管理集成电路产品，产品包含AC-DC、DC-DC、BMS锂电保护等，可广泛应用于充电器、适配器、电动工具等领域。截至2019年12月，公司累计获得发明和实用新型专利92项、正在受理专利25项、集成电路版图著作权78项。

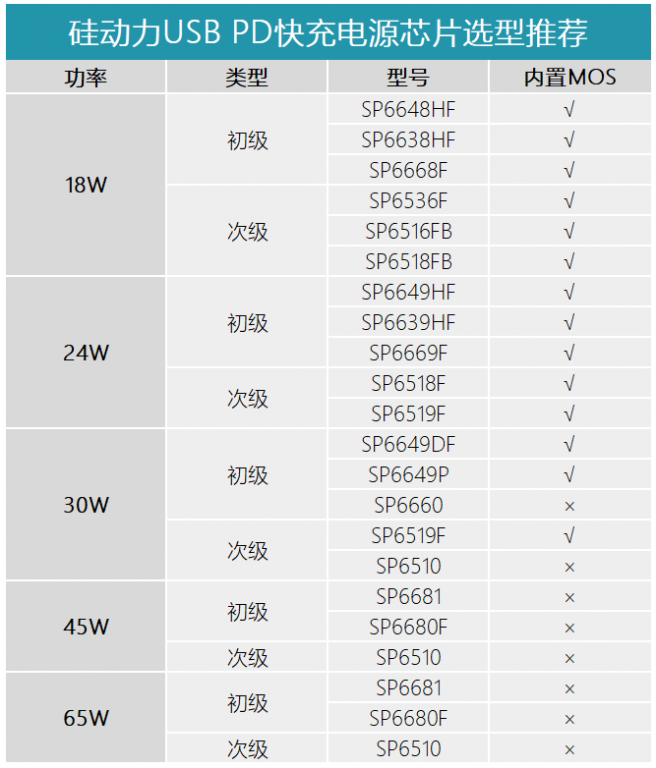

针对日益增长的消费类快充电源市场，硅动力充分发挥自身优势，推出了多款USB PD快充电源芯片，功率涵盖18W、24W、30W、45W、65W等多个级别，可以全面解决客户在快充电源芯片选型上的痛点。

充电头网了解到，硅动力AC-DC快充电源芯片凭借高度集成的特性，已进入联想、名创优品、斯泰克、摩米士、铭普光磁、奥睿科、傲基、图拉斯等知名品牌供应链。

SPMICRO三浦微

深圳三浦微电子股份有限公司是一家国家级的高新技术企业，公司致力成为全球领先的智能充电管理、电池管理系统产品的IC设计公司。产品主要应用于AC-DC充电器、PD快充、适配器、绿色照明、智能家居、充电桩、电动汽车、TWS无线蓝牙耳机、电子烟及单节锂电充放电管理等产品。目前展开合作的客户有飞利浦、松下照明、比亚迪、名创优品、天珑移动、辰阳电子、东莞奥海、得邦照明、阳光照明、Dixon、Surya、Halonix、CG等客户。

公司核心成员具有美国MPS、NXP 、SST等欧美及国内一流半导体公司的工作经验，尤其工业及消费类电源及驱动IC市场的丰富工作经验和业绩。

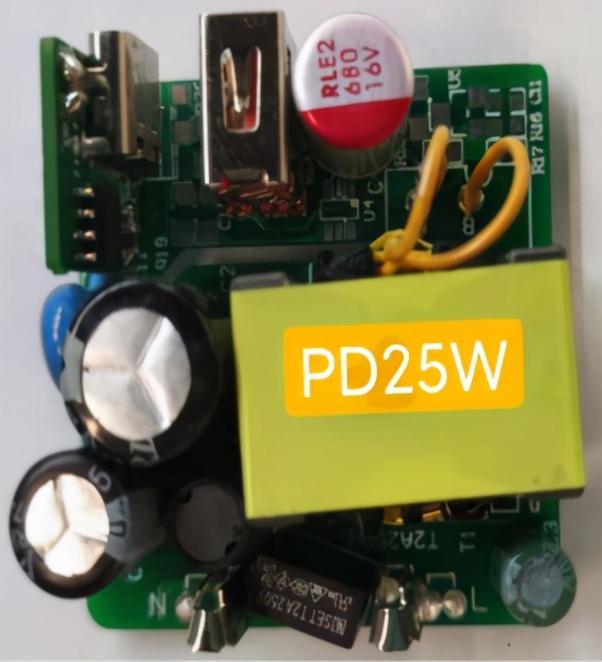

三星新机的发布带动了25W PD快充市场的迅速增长，市场需求日益膨胀，并一度出现快充芯片供不应求的情况。面对日益增长的25W PD快充需求，三浦微电子推出了最新的AC-DC快充电源解决方案SP2702G+SP7807BX，支持，5V3A，9V2.77A，12V2.08A，以及3.3V-5.9V 3.0A 3.3V-11V 2.2A，为快充电源厂商提供了更多的选择。

UWE优微科技

威海优微科技有限公司成立于2015年12月，是一家专业从事消费电子、工业控制、通信科技、汽车电子领域内的SoC集成电路芯片设计、研发和销售的初创公司。总部位于威海高新技术开发区，在上海设有研发中心。

公司团队成员来自国内外顶级IC设计公司，具备国际化的视野和超过18年以上相关工作经验。公司致力于USB PD/Type-C、工业控制、IoT物联网产品的开发和市场销售，基于USB PD / Type-C标准的ASIC商用产品已经推出第二代。

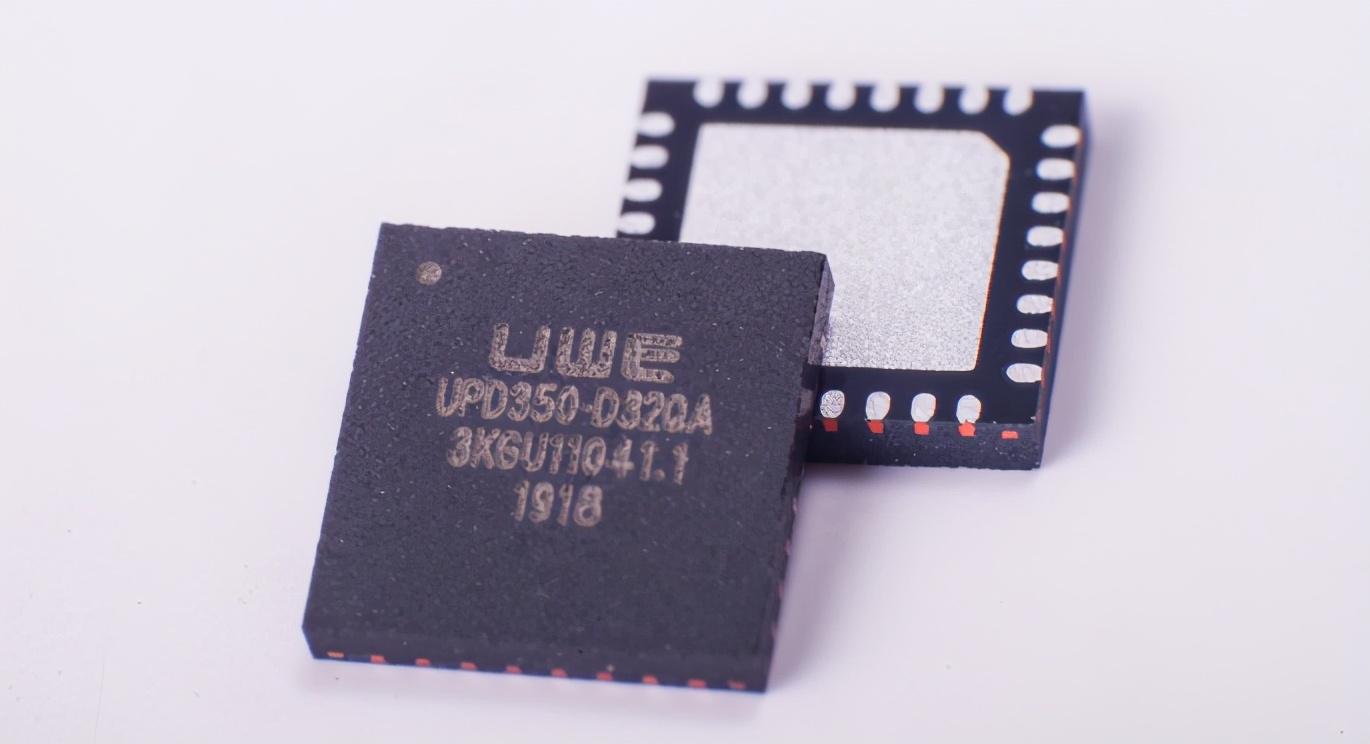

2019年5月优微科技发布其全新架构的USB PD家族产品UPD350系列。新产品融入了USB PD 3.0控制器和一个更加具有开放性，灵活性的RISC-V 内核处理器。该系列产品可以用来支持增强型PD应用。优微科技一直以来都是领先的PD/TYPE-C芯片方案供应商，致力于打造开放平台和差异化应用的设计理念。UPD350系列产品是全球范围内首个基于RISC-V实现PD/TYPE-C的SoC片上系统芯片，也是国内采用RISC-V ISA开发芯片产品的先锋企业之一。

据了解，优微科技的协议芯片已被OPSO、HYPER JUICE、iWALK等品牌的百瓦快充移动电源采用。

WING云矽半导体

富满电子旗下云矽半导体是一家数模混合集成电路设计公司。主要从事电源管理（PMU）、USB PD控制器、通用微控制器（MCU）、射频识别卡（RFID）、手机射频前端（RF）等芯片的设计。

在PMU领域，产品涵盖Boost、Buck、Buck-Boost等DC-DC、LDO、Charger，以及中小功率AC-DC，应用在平板、移动电源、小家电、玩具等市场。

在USB PD快充领域，云矽半导体专注于高集成协议芯片的研发，推出全系列过USB-IF认证的产品。其中包含了零外围过认证的XPD618和XPD720、高性价比双口控制器家族XPD636和XPD738、支持XPD-LINK多芯片通信互联专利技术的多口控制器家族XPD737和XPD767，以及集成同步整流控制器的副边全集成控制器家族XPD820和XPD865。

云矽半导体凭借多年在PD协议领域的技术积累和耕耘，并借助富满集团封装测试厂资源，以及上游晶圆厂的支持，在2020年11月创下PD快充协议芯片销量新记录，单月销量突破千万颗；PD快充协议芯片累计销量超过1亿颗。在快充芯片空前缺货之际，满足了大多数客户对协议芯片的需求。

WCH沁恒微

南京沁恒微电子股份有限公司是一家数模混合集成电路设计公司，成立于2004年。主要产品包括：有线网络、无线网络、USB和PCI类接口芯片及集成上述接口的单片机。

基于多年USB接口协议及集成电路设计经验，沁恒微电子推出了一系列的协议快充类产品，包括PD充电端（DFP）、PD受电端（UFP）、PD双角色端（DRP）、无线充电管理芯片等，可广泛应用于快充电源适配器、Type-C拓展坞、无线充电、电动工具等领域。

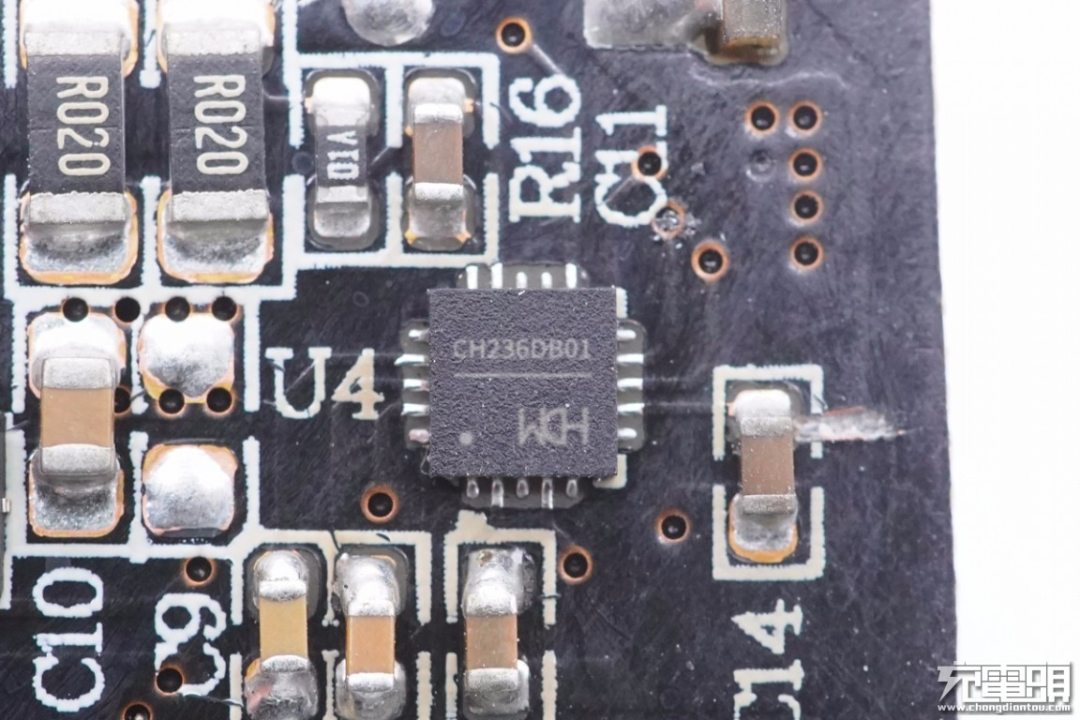

沁恒微电子CH236D是一款USB-C单口快充协议芯片，支持 PD2.0/3.0、PPS、BC1.2等快充协议，目前已经被第一卫20W快充小冰粒充电器采用。

wpinno维普创新

深圳维普创新科技有限公司成立于2014年，专注于电源、电机类相关SOC产品研发生产和销售，覆盖无线充电、低压快速充电、ChargePump高压快充、全协议电源快充、Type-C PD电源快充、电机驱动等芯片。

公司拥有台北、深圳双研发中心，深圳研发中心自成立以来共拥有发明专利及软件著作权20余项，为国家级高新技术企业。公司核心团队由多名海内外专家组成，公司团队本科以上学历比例100%，其核心团队中有包括十几位在硅谷及在国际学术界和工业界有丰富经验的海内外工程师及博士。

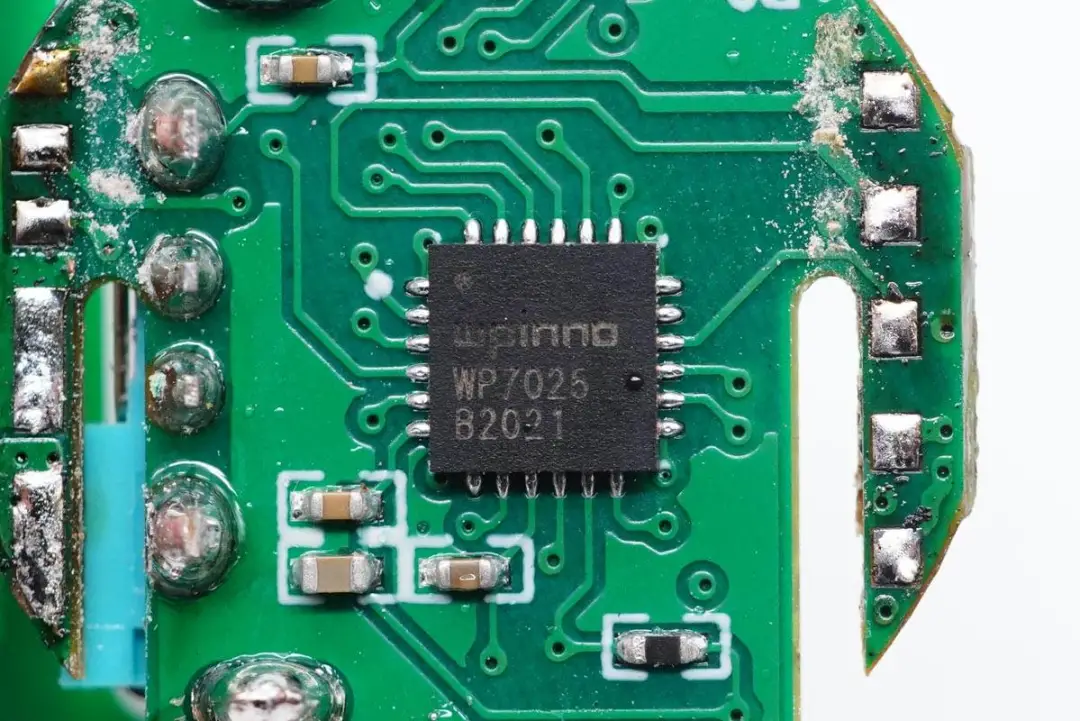

据了解，在USB PD快充市场，维普创新推出了WP7015、WP7025、WP7038三款快充协议芯片，其中WP7015为DFP芯片，WP7025、WP7038两款产品为DRP芯片。产品已经获得了机乐堂1A1C 42.5W数显快充车充、倍思65W 1A1C快充车充、倍思45W 1A1C快充车充等快充产品采用。

GaN功率器件

Innoscience英诺赛科

英诺赛科科技有限公司成立于2015年12月，国家级高新技术企业，致力于研发和生产8英寸硅基氮化镓功率器件与射频器件；英诺赛科是全球最大的氮化镓功率器件IDM 企业之一，拥有氮化镓领域经验最丰富的团队、先进的8英寸机台设备、加上系统的研发品控分析能力，造就英诺赛科氮化镓产品一流品质和性能的市场竞争优势。

自从2017年建立全球首条8英寸增强型硅基氮化镓功率器件量产线以来，目前英诺赛科已经发布和销售多款650V以下的氮化镓功率器件，产品的各项性能指标均达到国际先进水平，能广泛应用于多个新兴领域，如快充、5G 通信、人工智能、自动驾驶、数据中心等等。

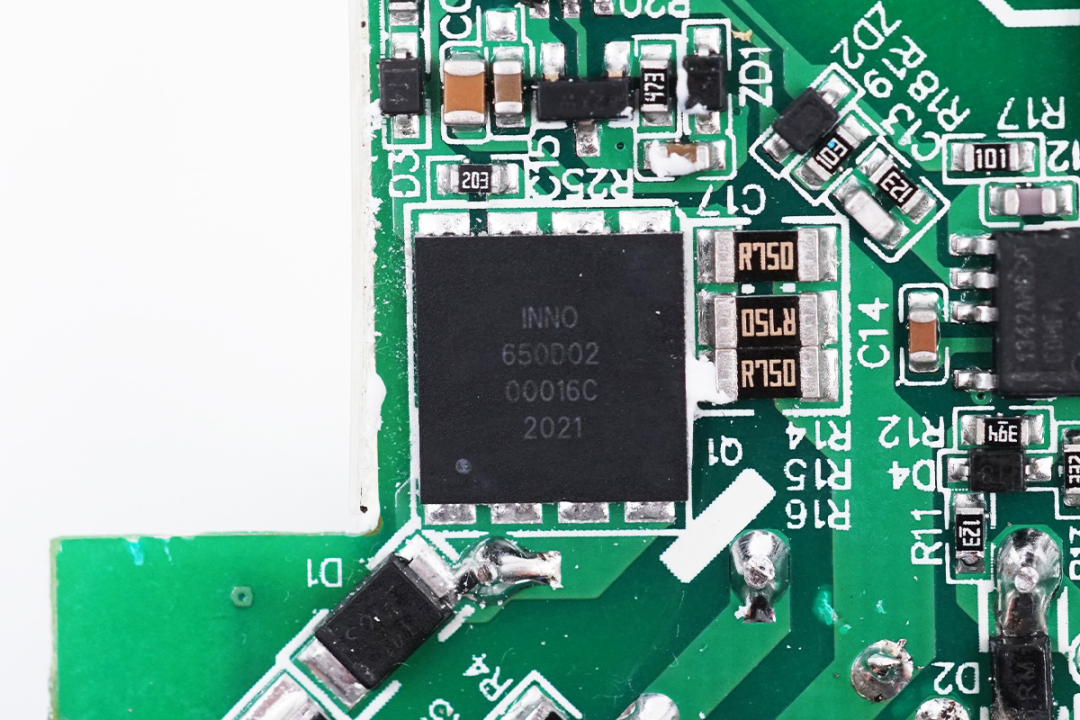

目前，英诺赛科已经建成了全球最大的氮化镓工厂，在USB PD氮化镓快充市场，英诺赛科650V高压氮化镓功率器件已经在努比亚、魅族、MOMAX、ROCK等众多知名品牌产品中得到应用，并在近期推出第二代InnoGaN产品，性能较上一代有显著提升。

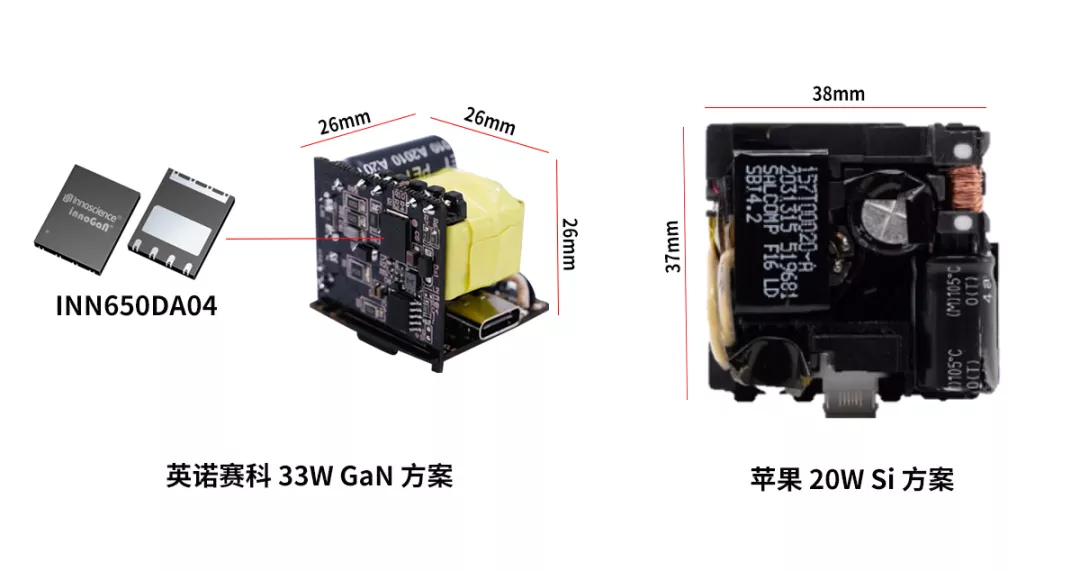

2021上半年，英诺赛科重点布局了33W氮化镓快充产品，推出高性价比氮化镓功率器INN650DA04。英诺赛科33W氮化镓快充方案在体积方面已有了巨大突破，PCB尺寸仅为26mm*26mm*26mm，功率密度可达1.88W/cm³，该功率器件也获得了广大快充电源青睐，出货量稳步增长。

此外，英诺赛科还推出了多款低压GaN功率器件，适用于同步整流、DC-DC电压转换以及激光雷达等领域。在全球市场中，英诺赛科是少有具备氮化镓高压、低压全品类产品线的IDM芯片原厂。

Cohenius聚能创芯

青岛聚能创芯微电子有限公司成立于2018年7月，公司坐落于青岛国际创新园区，主要从事第三代半导体硅基氮化镓（GaN）的研发、设计、生产和销售，专注于为业界提供高性能、低成本的GaN功率器件产品和技术解决方案。

聚能创芯掌握业界领先的GaN功率器件与应用设计技术，致力于整合业界优势资源，打造GaN器件开发与应用生态系统，为PD快充、智能家电、云计算、5G通讯等提供国产化核心元器件支持。

背靠上市公司赛微电子（300456）与知名投资基金支持，聚能创芯建立了业界领先的管理和技术团队。在产品研发与量产过程中，始终坚持高品质与高可靠性的要求。在得到合作伙伴广泛认同的同时，逐步成为第三代半导体领域的国际知名企业。

在消费类电源领域，聚能创芯面向快充应用国产化GaN材料和器件技术解决方案，并基于现有的氮化镓功率器件推出全新65W、100W、120W氮化镓快充参考设计。

Corenergy能华

江苏能华微电子科技发展有限公司是由留美归国博士于2010年创建。团队汇集了众多海内外的专业人才，是一家专业设计、研发、生产、制造和销售高性能氮化镓外延、晶圆、器件及模块的高科技公司。

氮化镓（GaN）是新一代复合半导体的代表，江苏能华已建立了GaN功率器件生产线。项目计划总投资50个亿，分期投资。预计第一期投资超10个亿。公司于2017年搬入张家港国家再制造产业园，新厂房占地3万平方，拥有万级、千级以及百级的无尘车间，并配备有先进的生产设备以及专业的技术人员。

DANXI氮矽科技

成都氮矽科技有限公司是一家专注于第三代半导体氮化镓功率器件与IC研发的科技型公司，专注于氮化镓功率器件及其驱动芯片的设计研发、销售及方案提供，公司两位创始人均拥有超过5年的氮化镓领域相关研发经验。

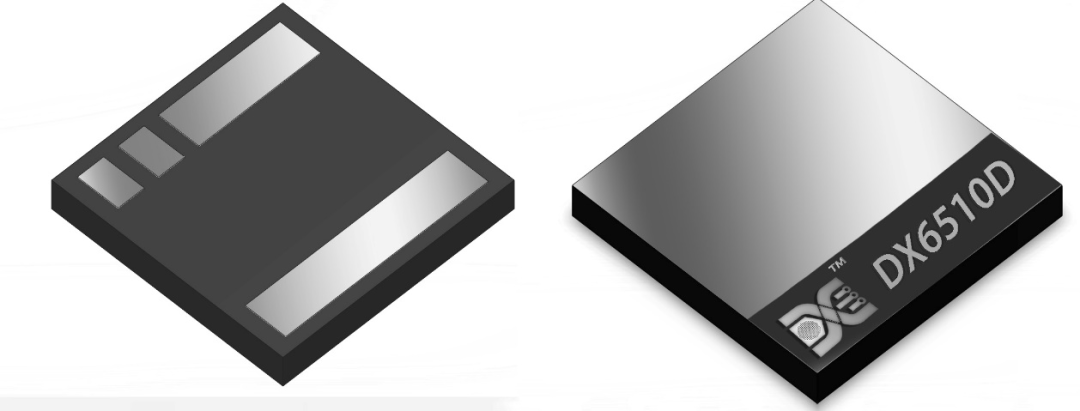

氮矽科技于2020年3月发布国内首款氮化镓超高速驱动器DX1001，同年4月推出国内多款量产级别的650V氮化镓功率芯片DX6515/6510/6508，搭配该公司的驱动芯片，进军PD快充行业。

值得一提的是，氮矽科技还推出了业内最小尺寸、最强散热能力的650V/160mΩ氮化镓晶体管，引领氮化镓产业革命。基于现有的氮化镓功率器件，氮矽科技推出4套国产GaN快充参考设计，丰富快充电源工程师的产品选型需求。

GaNPower量芯微

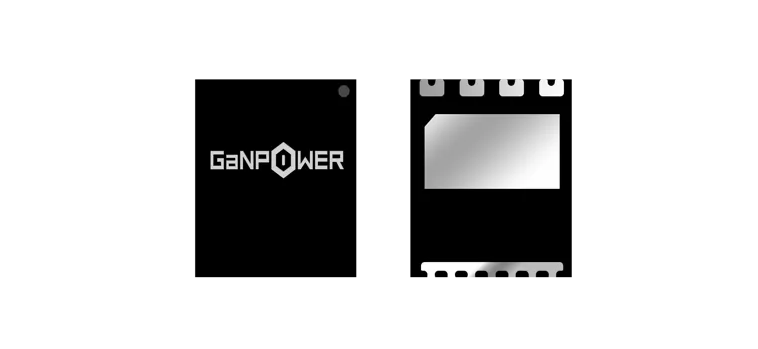

苏州量芯微半导体有限公司是加拿大GaNPower International Inc.在中国注册成立的公司。GaNPower于2015年在加拿大成立，总部位于加拿大温哥华市。GaNPower是全球氮化镓功率器件行业的知名公司，目前产品主要为涵盖不同电流等级及封装形式的增强型氮化镓功率器件及氮化镓基电力电子先进应用解决方案。

苏州量芯微半导体公于2019年荣获苏州工业园区第十三届金鸡湖科技领军人才称号；《氮化镓功率器件及相关产业化应用》被列为政府重点扶持项目。公司的氮化镓功率器件产品荣获行业权威大奖：2020年ASPENCORE中国IC设计成就奖之年度功率器件奖。公司目前拥有40项美国和中国的专利及申请。

据悉，量芯微半导体已经推出650V氮化镓功率器件，适用于45W-300W快充。同时也可提供多种解决方案，包括65W单C口，1C+1A口；120W 2C+1A口；150W到220W适配器等。拓扑结构，包括传统的QR准谐振，和公司自主创新的65W/120W数字LLC技术，能最大化功率密度并提升效率。

GaNext镓未来

珠海镓未来科技有限公司成立于2020年10月，公司致力于第三代半导体GaN-on-Si器件技术创新和领先。通过高起点、强队伍等，实现GaN技术的国产化，推动GaN器件的技术的*，并且通过电源系统的创新设计，实现能源的绿色、高效利用。

公司创始团队由3位资深GaN-on-Si技术/产业专家构成，以深港微电子学院于洪宇教授和美国知名氮化镓公司研发VP领衔，前华为GaN产业共同创始人加盟，构建了完整的技术、制造、市场的铁三角，厚积薄发。通过成熟领先的产品，推动GaN技术国产化，依托中国巨大电源应用市场和国家第三代半导体产业政策的支持，向氮化镓产业顶峰进军，助力国家第三代半导体产业目标的突破。

INGACOM英嘉通

苏州英嘉通半导体有限公司成立时间2019年2月, 主营业务为模拟射频芯片研发设计及销售，产品主要包括毫米波射频芯片、无线移动通信基站PA、GaN功率芯片。公司愿景是引领射频和功率半导体的技术革新服务人类。

据充电头网了解，目前英嘉通的氮化镓功率器件已经布局了Hybird S系列、Hybird C系列、Hybird P系列、Hybird M系列，其中S系列采用了专利技术，可以减小QG 25%以上，提升开关速度，C系列采用专利封装技术，实现低成本及简单的方式完成高效的能源转换，P系列可以与普通的硅MOS驱动电源兼容，实现对硅MOS的直接替代。

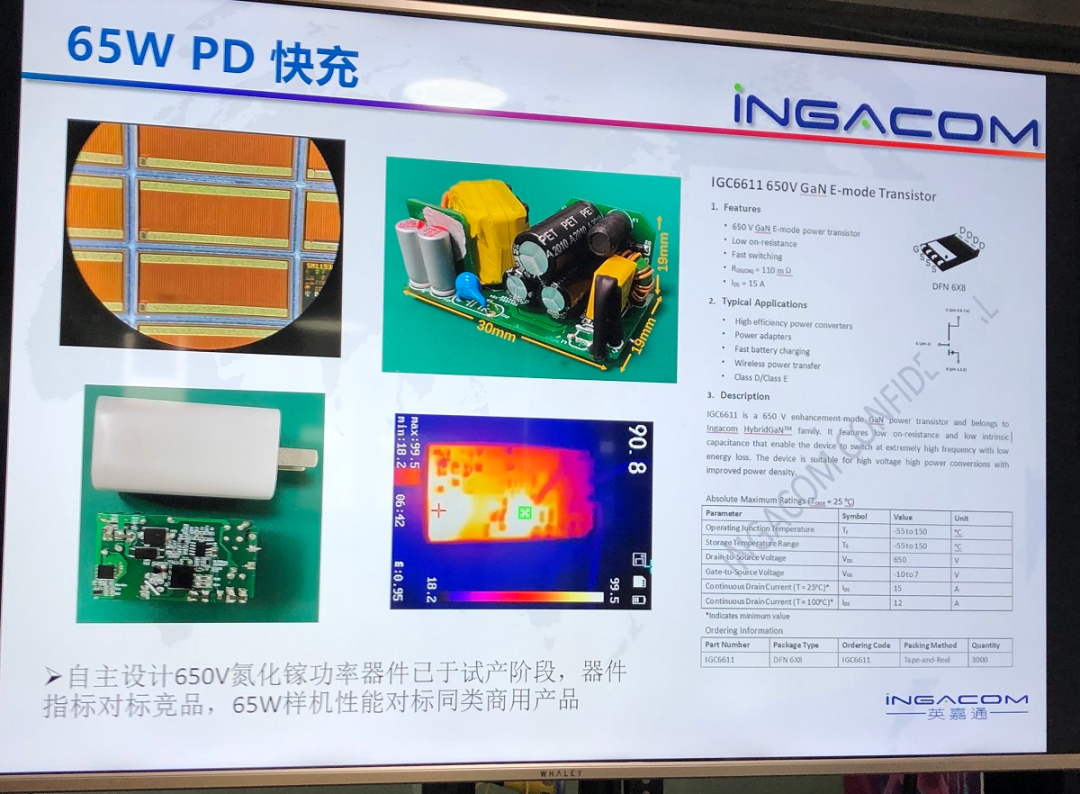

目前，英嘉通已经基于自家氮化镓功率器件推出了65W氮化镓快充参考设计，各项指标性能已经达到业界主流水准。

XINGUAN芯冠科技

大连芯冠科技有限公司是全球领先的第三代半导体氮化镓外延及器件制造商，致力于硅基氮化镓外延与功率器件的研发、设计、生产和推广，拥有先进的外延材料与功率器件生产线，提供650V全规格的功率器件产品，电源功率的应用覆盖几十瓦到几千瓦范围。广泛应用于消费类电子（快充、大功率适配器等）、工业电子与汽车电子等领域。

芯冠氮化镓功率器件的特点是兼容标准MOS驱动，应用设计简单；抗击穿电压高达1500V以上，使用安心。在小功率PD快充等消费类领域和千瓦级工业电子领域具有明显的优势。

充电头网总结

近几年来，在半导体国产化趋势的大背景下，国产芯片产业稳步发展，其中电源发展速度尤为迅速，这主要得益于搭上了快充全面普及的班车。可以看到，快充技术普及带来的百亿市场，已经成为本土电源芯片企业成长的沃土，各类电源芯片企业都在积极加入，场面空前浩大。

除了上文提到的AC-DC、快充协议、GaN功率器件等快充关键器件之外，本土的MOSFET、电容、变压器、连接器、快充工厂等快充产业链其他相关资源也非常丰富，率先实现了产业链的自主可控。

在快充技术普及的风口，众多优秀的本土芯片企业蜂拥而至，已经严重挤压了进口品牌的空间，尤其是在第三方配件市场，国产替代趋势十分明显。同时也可以预见，在不久的将来，电源芯片的国产替代将逐渐演变成为本土企业之间的竞争，并且竞争也会变得更加激烈。

对于当前入局快充市场的芯厂商而言，找准赛道和技术创新变得尤为重要。

拆一款20W充电器，半小时给苹果新机充65%电，看看用料如何

最近充电头网又拿到了PISEN品胜一款20W PD快充充电器，这款产品此前有进行过详细拆解，支持多快充协议，整体兼容性很好。不过现在到手这款对协议芯片进行了更换，那下面我们也对手上这款新20W充电器进行拆解，看看是用了哪家协议芯片，以及具体性能表现如何。

一、品胜20W充电器外观

包装盒依旧是采用黑色配色，正面印有产品品牌、外观、特性等，国乒代言。

包装盒背面印有充电器参数、商家信息以及产品特性描述。

充电器使用塑料托盘固定保护。

品胜这款20W充电器采用直板造型设计，腰身亮面，两侧弧面过渡，使用不硌手。

机身正面印有PISEN品牌logo和20W快充字样。

输入端配备固定式国标插脚。

输入端外壳上印有充电器规格参数信息

型号：TS-C135

输入：100-240V~ 50/60Hz 0.5A

输出：5V3A、9V2.22A、12V1.5A

总输出：20W Max

制造商：广东品胜电子股份有限公司

产品已经通过了3C认证。

USB-C口居中设计，黄色胶芯。

使用游标卡尺实测充电器机身长度为47.66mm。

宽度为37.75mm。

厚度为27.56mm。

和苹果20W充电器直观对比，品胜这款稍长也稍细一些。

拿在手上的直观感受。

净重约为49g。

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

此外PDO报文显示USB-C接口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位。

二、品胜20W充电器拆解

将输入端外壳拆开，插脚和金属片接触通电。

将充电器模块取出。

PCB板正面一览，变压器及左侧电容打胶加固，初次级之间设有隔离板。

PCB板背面一览，设有整流桥、主控芯片、白色光耦和次级同步整流芯片。

输入端一览，保险丝外套绝缘管保护，旁边有绿色NTC浪涌抑制电阻和黄色X电容。

保险丝2A 250V规格。

绿色NTC浪涌抑制电阻，用于抑制上电浪涌电流。

安规X电容容量0.1μF。

ABS210A整流桥特写。

PCB板侧面设有工字电感和两颗高压滤波电解电容。

工字电感特写。

两颗电容来自东莞KT凯特电容有限公司，规格均为400V 15μF。

PCB板另一侧设有主控芯片供电电容、变压器和Y电容。

PWM主控芯片供电电容规格为50V 10μF。

PWM主控芯片PN8161来自Chipown芯朋微。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动功能。

PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。

充电头网了解到，采用该芯片的产品还有倍思18W USB PD快充充电器、飞小二18W USB PD快充充电器、Mcdodo 18W USB PD PPS快充充电器、阿里巴巴20周年限量纪念版天猫精灵CCL原装充电器、古石科技18W USB PD充电器等。

变压器特写。

HK1018光耦，用于初级次级通信，反馈输出电压。

蓝色Y电容特写。

输出端设有协议小板，使用排针支撑焊接，左侧设有输出滤波固态电容。

和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。

Chipown芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

芯朋PN8307H详细参数资料。

固态电容规格为16V 820μF。

将小板拆下，正面设有USB母座和输出VBUS开关管。

背面设有协议芯片。

USB PD协议芯片采用天德钰JD6606S，该芯片通过了USB PD 3.0认证，TID：3768。这是一颗高性能和高兼容性的快充协议芯片，采用CPC-16L封装，支持USB PD3.0快充之外，还包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。
