pwm音频功放芯片IC，4R2W小功率音频功放芯片，WT1312

WT1312是一款由深圳唯创知音研发的一款，PWM输出的，单声道小功率4R2W功放芯片，能够很好的嵌入在许多行业上，下面小编为大家整理了一下功放芯片上的选型表，为大家提供参考。

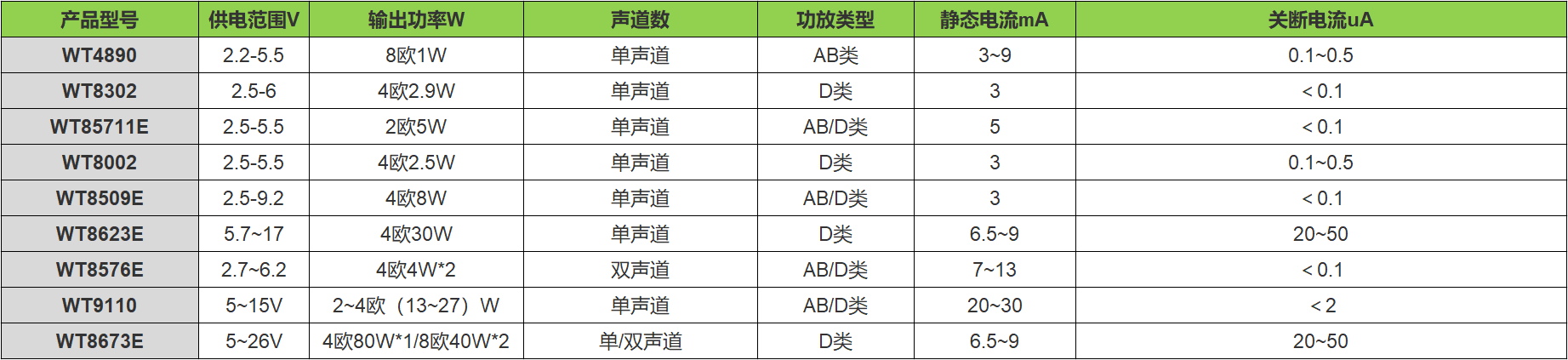

功放芯片选型表

WT1312产品特点

（1） 工作电压：1.8V~6V；

（2） 待机模式下，静态电流小于3uA；

（3） 封装形式：SOT23-6

（4）输出功率最大2.3W（5V/4ohm/STP23-6）

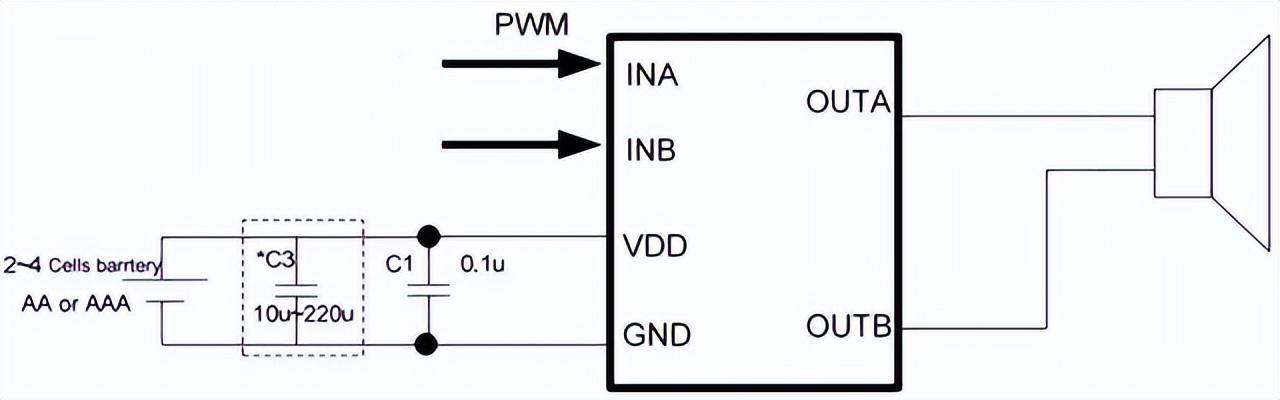

WT1312，PWM音频功放芯片应用电路

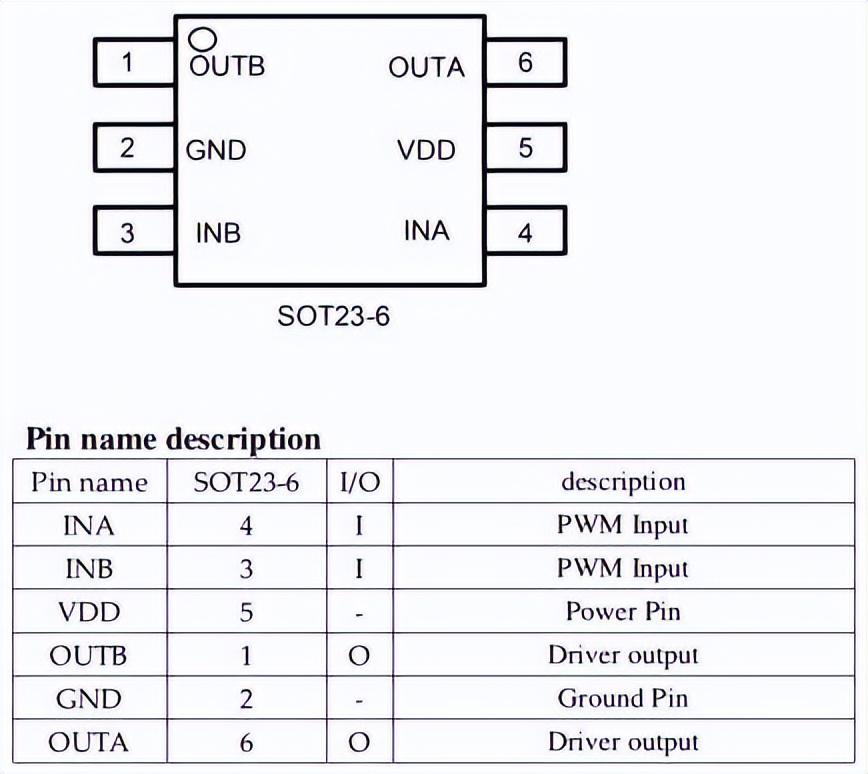

WT1312功放IC管脚图

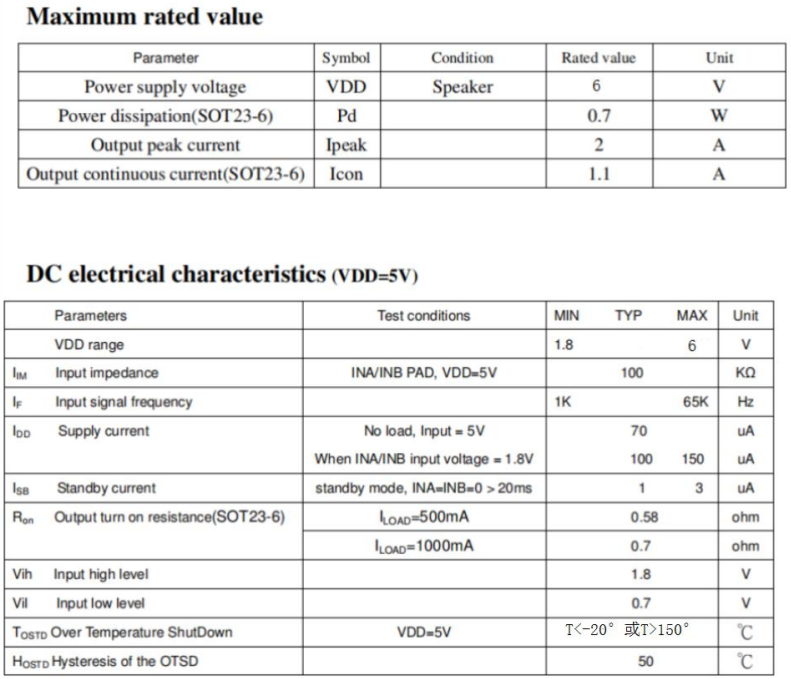

WT1312功放芯片极限参数

更多详情可搜索：深圳唯创知音电子有限公司，与在线客服沟通，我们会发送一份选型表给到大家，芯片 与 模块 还可以申请免费送样服务，期待您的光临。

2W单声道音频功率放大器FM8002A8002AAIP8002最新中文资料

提供FM8002A/8002A/AIP8002中文资料_价格_PDF数据手册_引脚图及功能_应用说明

产品描述

FM8002A/8002A/AIP8002 是一款单声道桥式驱动的音频功率放大器，电源 5V 供电，总谐波失真小于 10%时，可向 4Ω 负载提供 2W 的平均功率。 AiP8002 设置了 SHUTDOWN 引脚，当 SHUTDOWN 脚接至高电平时， 芯片进入关断模式。

FM8002A/8002A/AIP8002 主要应用于便携计算机、台式计算机、低压音响系统等。

主要特点如下：

● 电源电压范围： 2.0V～5.5V

● 输出功率： 2W（典型值） @10% THD+N， 4Ω 负载

● 单位增益稳定

● 增益外部设定

● 热关断保护

● 外围简单，无输出耦合电容、均衡网络等

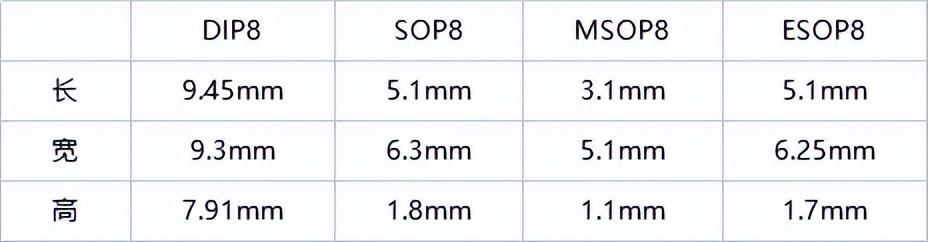

● 封装形式： DIP8/SOP8/MSOP8/ESOP8

● ESD保护：

人体模式（EIA/JESD22－A114－A） 超过2000V

机械模式（EIA/JESD22－A115－A） 超过200V

基础参数

功放类型: -

扬声器通道数: 1

输出功率: 2W（典型值） @10% THD+N， 4Ω 负载

电源电压: 2.0V~5.5V

关断模式电流：0.5μA(典型)

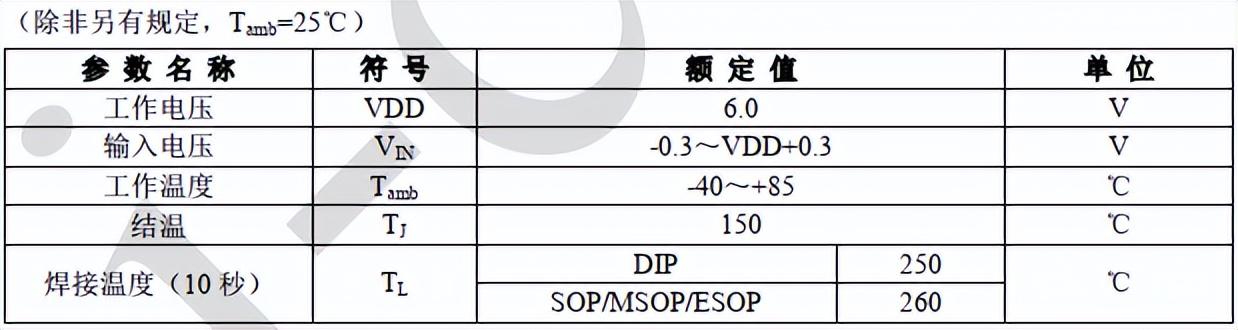

极限参数

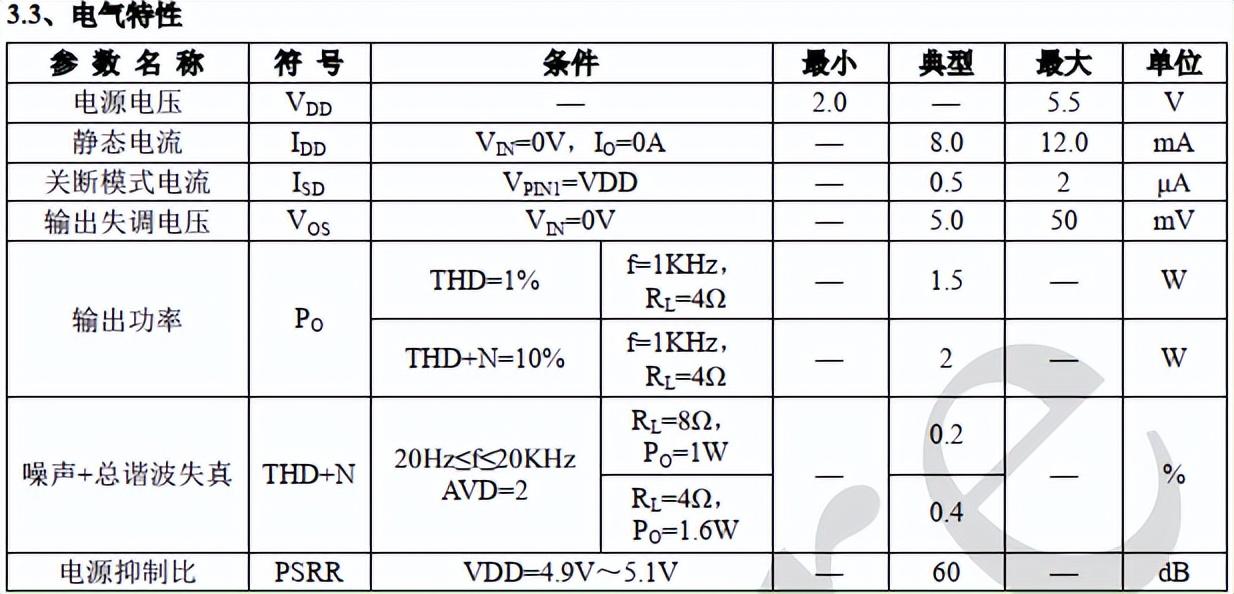

电气特性

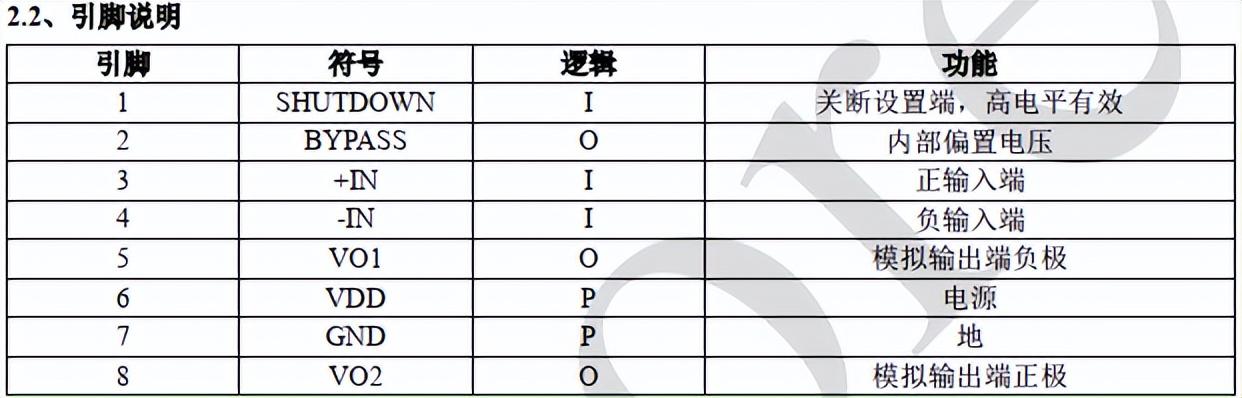

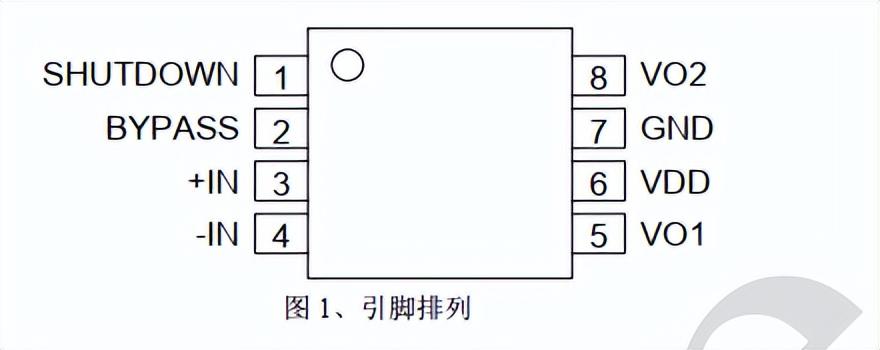

引脚图及功能

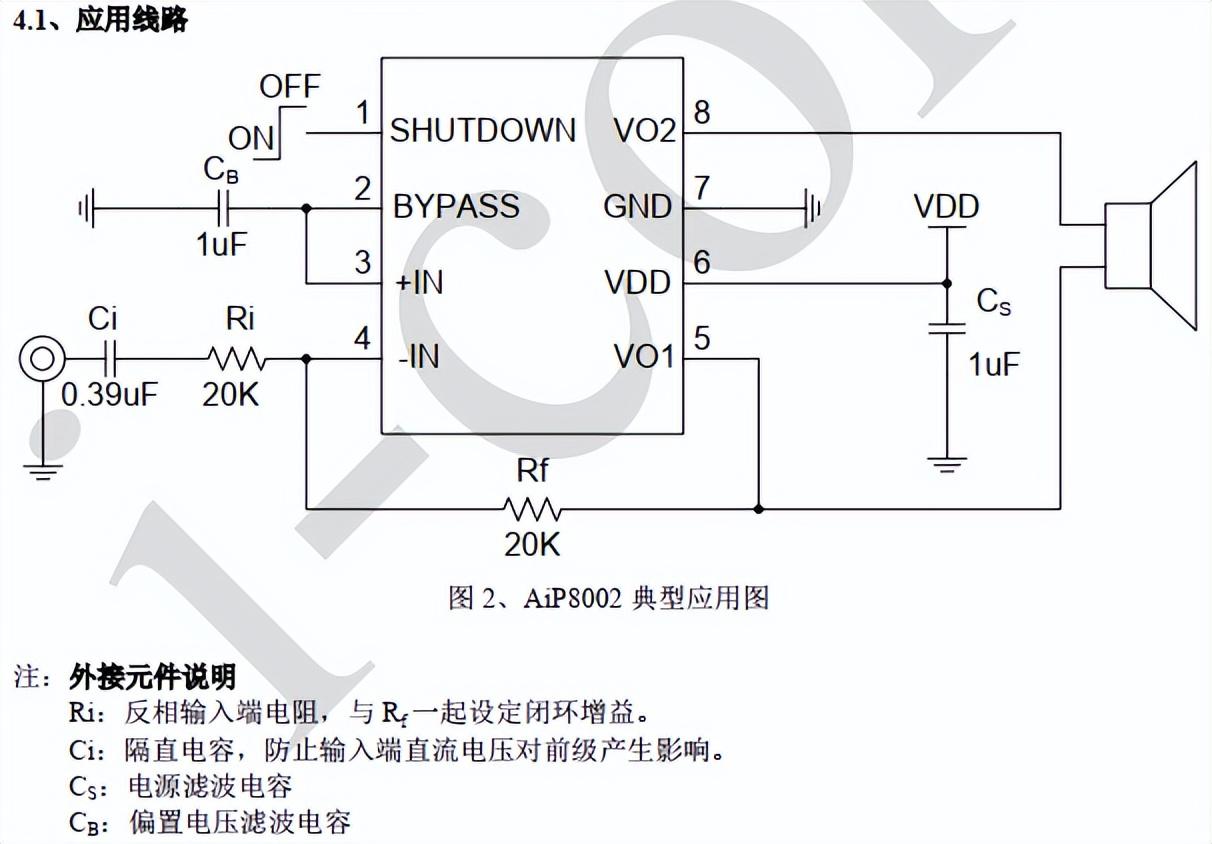

典型应用电路

应用说明

4.2.1→ 增益设定 ←

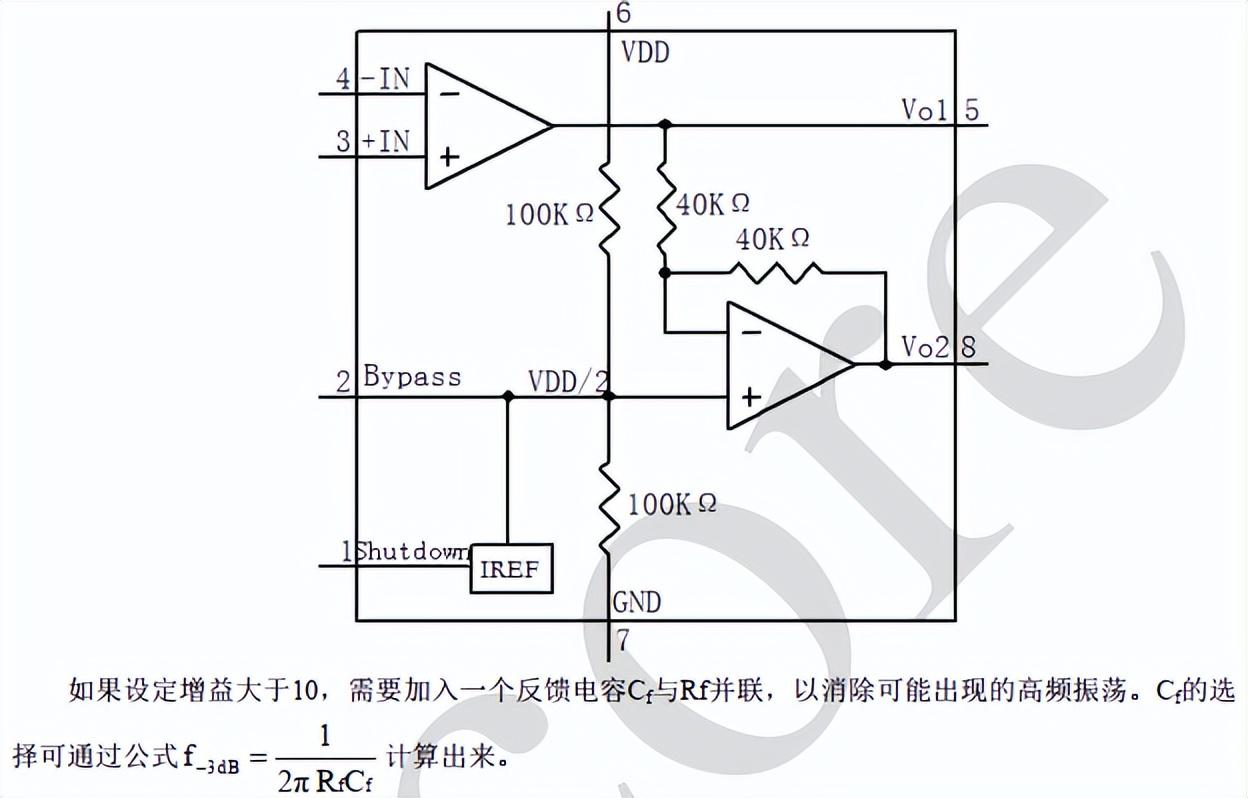

AiP8002功能框图如下： 内部有两个运算放大器，第一个放大器的增益可以通过外部设置，第二个放大器为内部固定增益。 通过输入电阻Ri的选择，可设定放大器的增益： AVD=2(Rf/RI)。

4.2.2→ BYPASS 电容 CB ←

CB 电容的选择直接影响开关机 POP 声，一般情况下选择 0.1uF~1uF 的陶瓷电容。 CB 电容越大，POP 声抑制效果越明显，同时输出延时越大。为了更好的抑制效果，可选择 1uF 以上的电容。

4.2.3→ 电源旁路 Cs ←

对于功率放大器，电源旁路电容的设计影响到噪声抑制和电源抑制比。典型运用中，推荐使用一个 10μF 和一个 0.1μF 的电容并联。 旁路电容尽量靠近芯片电源引脚。

4.2.4→ 关断功能 ←

AiP8002 设计了 SHUTDOWN 引脚，当 SHUTDOWN 接高电平时，芯片处于关断模式，静态电流典型为 0.5uA。 SHUTDOWN 引脚内部集成上拉电阻，当 SHUTDOWN 端口不接电位时，默认关断。

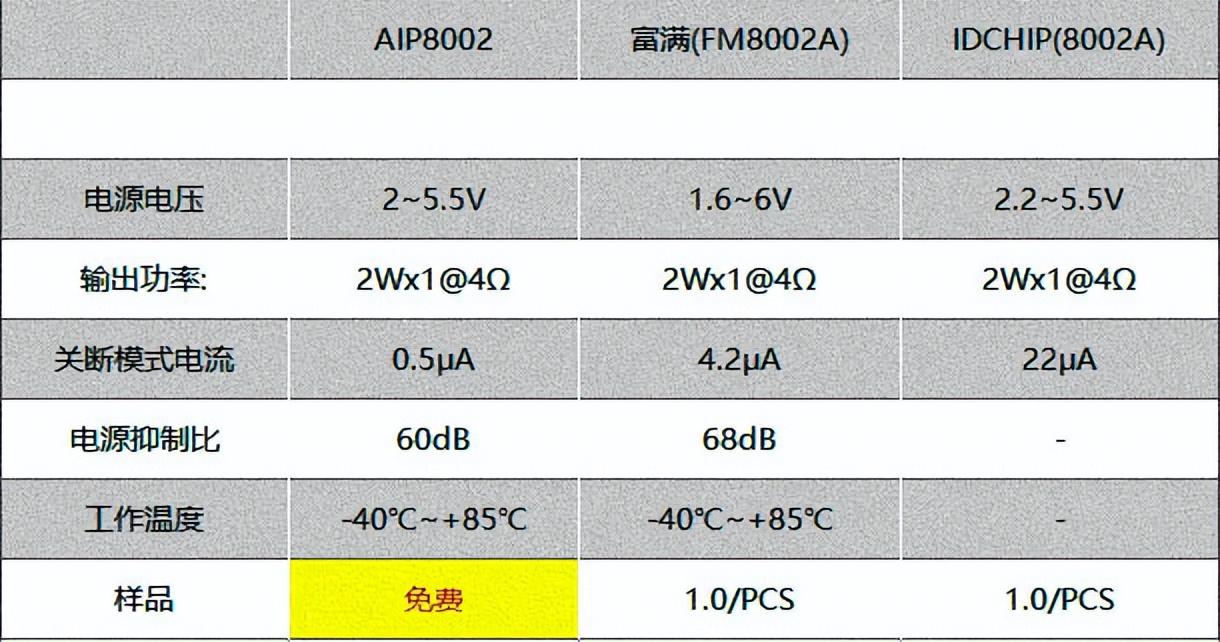

参考报价
