自制显卡支撑杆解决显卡GPU虚焊问题

自制显卡支撑杆解决显卡 GPU 虚焊问题。

1. 像比较沉的显卡，比如 590 显卡，差不多有 1kg，用的时间长了就容易出现虚焊和花屏的情况较多。

2. 显卡通过螺丝固定到机箱上后，散热器的重量基本都压在 PCB 板上，其在机箱上悬着，左边用螺丝固定在机箱上，这样散热器的重量就靠螺丝固定在 PCB 板上。

3. 长时间使用机箱，GPU 发热会加热 PCB 板，再加上散热器的重量往下坠，就容易出现虚焊。

4. 然后通过自制显卡支撑杆，前几年自制了几个支撑杆，竖着放到显卡中间，之后会配几个效果图，放在显卡那里，因为机箱是下置电源的，刚好能顶到显卡中间。

5. 这样用了三四年，老显卡如 R9290 用这个顶着用了两三年，前年新买的 590 也用这个顶着一直用，都没有出现虚焊和花屏问题，感觉用一两个支架顶一下，能降低散热器对 PCB 板的往下坠的压力。

迅维快修—显卡虚焊引起的掉电问题

一台DELL N5010笔记本使用久后便出现了问题，开机电流0.5左右瞬间掉电，然后自动上电又掉电，周而复始。下面便是迅维快修小编对笔记本显卡的检修过程。

拆机，测各大电感阻值正常，上电测量系统3V .5V电压正常。为了作进一步检查，去拆下散热组件时，没想到散热组件粘着CPU一起提起来了。

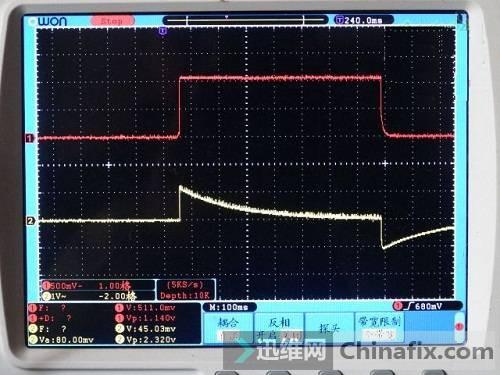

仔细一看，CPU锁紧扣是打开的，所以迅维快修小编断定此机为二修机，之前肯定修过，因此不敢大意，上示波器逐级抓取芯片供电电压，对比内存供电，显卡先掉。

对比桥供电，也是显卡先掉。

由此确认掉电是由显卡引起的。

测量显卡芯片上各电容没有短路，上BGA加焊了一下显卡，冷却后尝试开机，电流上路上扬2.2。

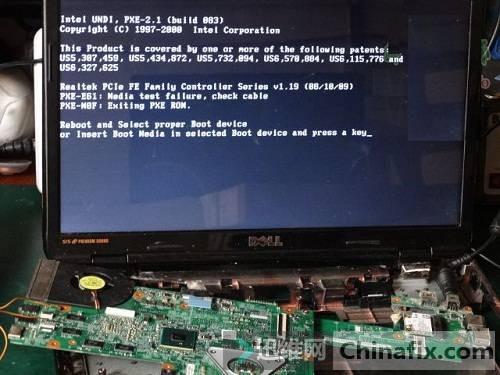

屏幕已显示，显卡掉电故障维修成功。

以上便是迅维快修小编为大家整理的一篇显卡虚焊引起掉电的维修案例，在此分享出来，大家多多交流！想要了解更多内容，请访问迅维论坛，精彩多多！
