一颗芯片搞定移动电源和无线充 这款产品厉害了

深圳市叛逆者科技有限公司成立于2013年，是一家集研发、制造和销售为一体的大型高新技术企业，专业从事于移动电源、礼品移动电源定制以及蓝牙等产品的开发、生产和销售，可为手机电脑周边产品提供一体化解决方案。

在全系iPhone X均支持无线充电市场前景下，叛逆者科技在今年迅速跟上市场脚步，推出了一款支持无线充电功能的移动电源。而这款移动电源也已经抵达充电头网编辑部，产品的内部用料到底如何，来看看下面的详细拆解。

一、叛逆者无线充移动电源外观

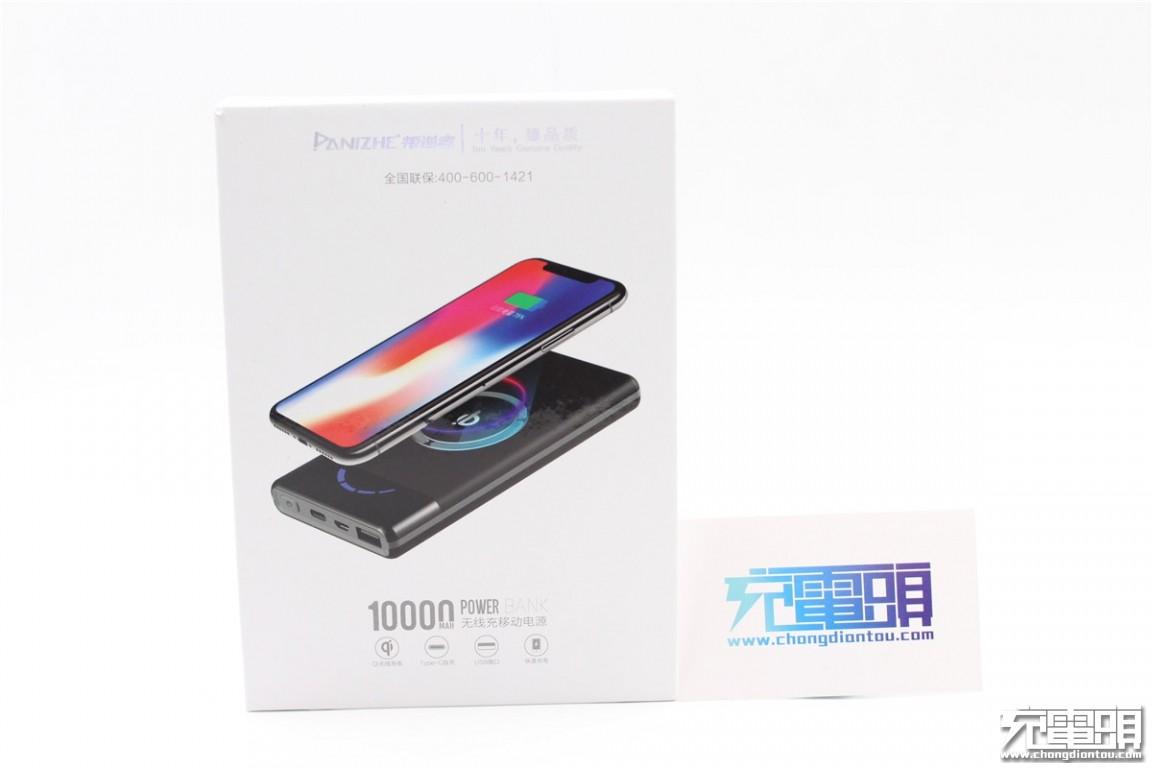

叛逆者这款移动电源为白色天地盖包装盒，支持无线充电，支持全国联保；正面的产品渲染图给人很强的心理暗示。

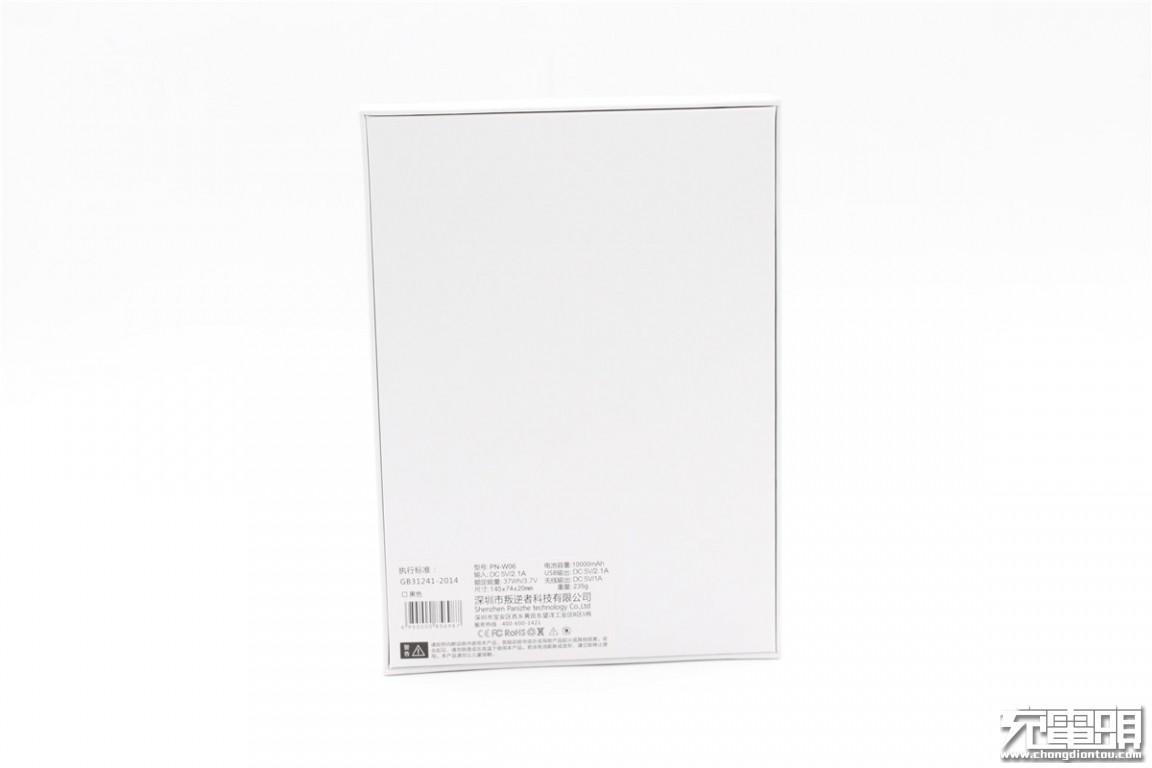

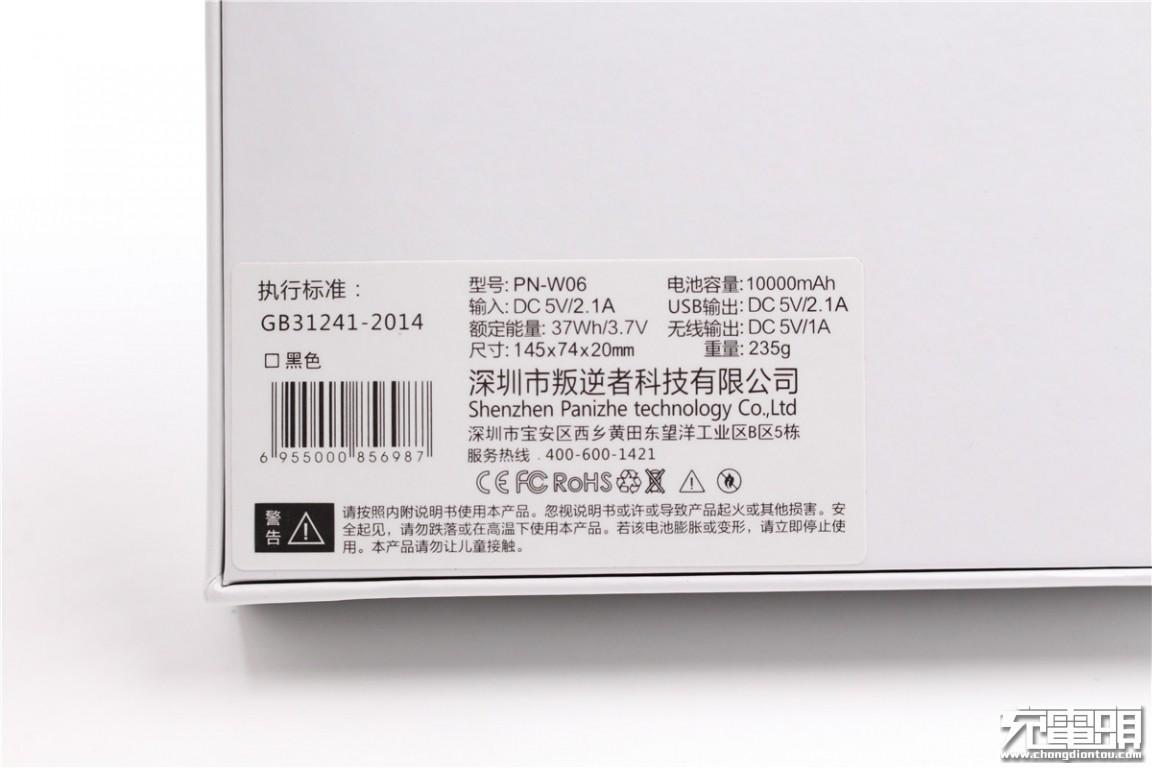

包装盒背面左下角贴有产品参数信息。

产品型号：PN-W06，电池容量10000mAh，输入：5V/2.1A、USB输出：5V/2.1A，无线输出功率：5W，额定能量：37Wh/3.7V。制造商为深圳市叛逆者科技有限公司。

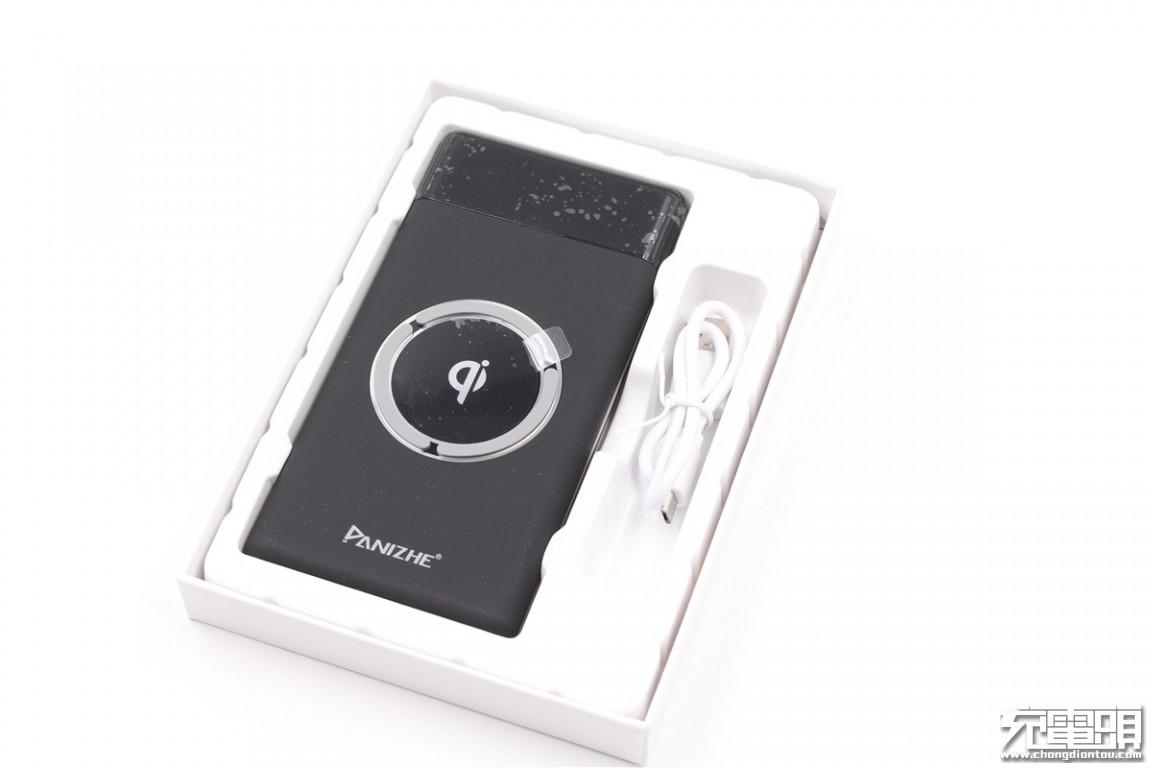

包装盒内采用附赠一根MicroUSB充电短线。

移动电源主体正面居中位置印了“qi”标志，可以给支持qi协议的设备进行无线充电。圆圈外围使用了三根硅胶防滑垫片，可以有效防止手机在充电过程中发生滑动。无线充电区域下方印有“PANIZHE”的品牌logo，上方为移动电源电量显示区域。

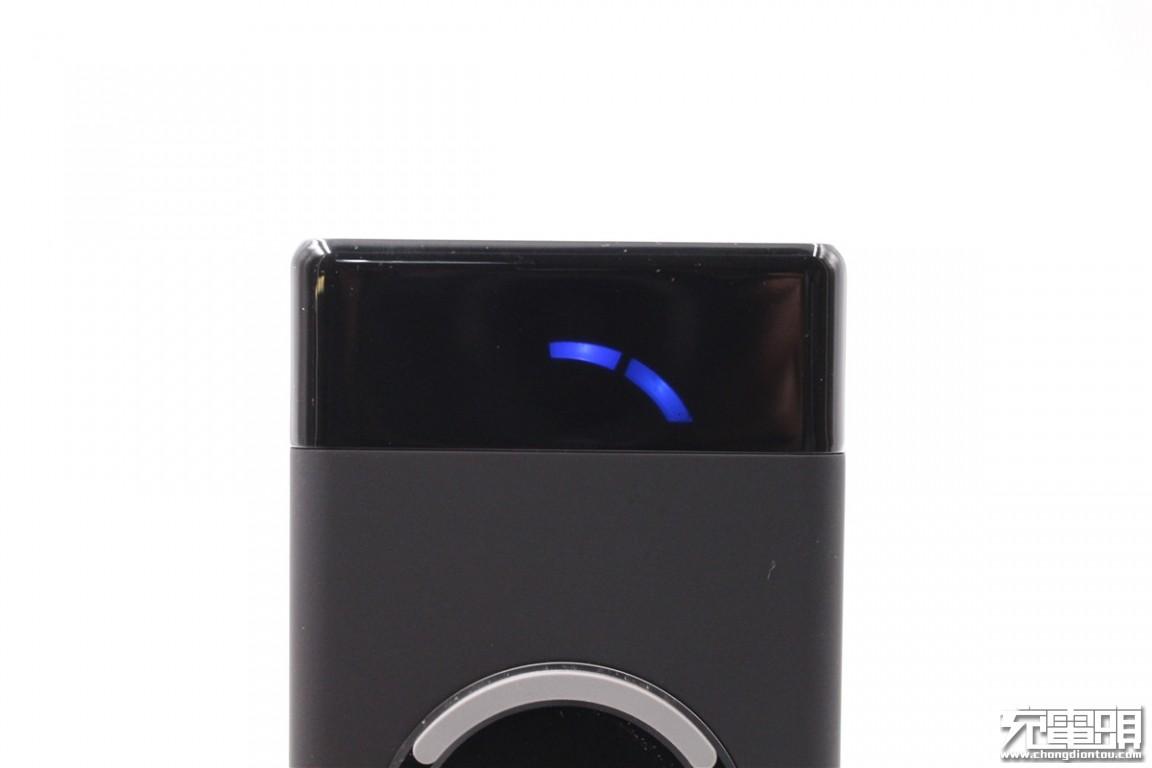

激活电源开关之后，电量指示灯会亮起，本来是四格呈弧形显示，出厂剩余两格电。

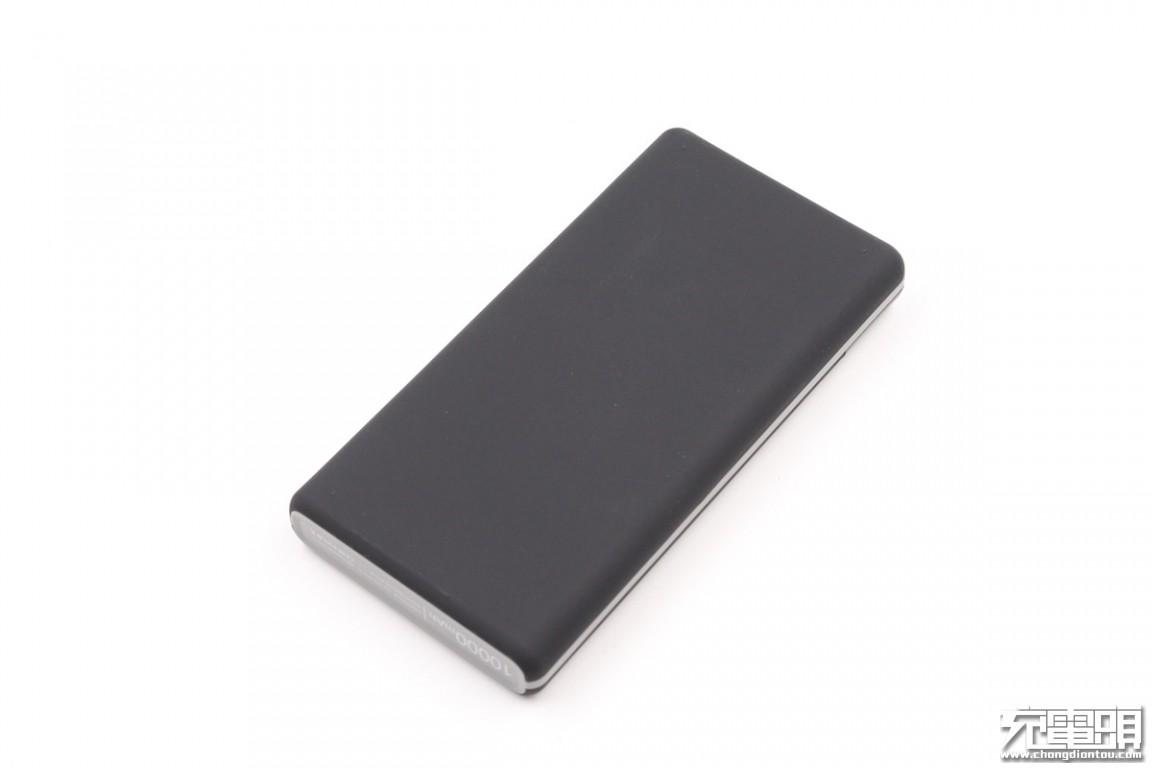

背面穿黑色外壳，移动电源的外壳均有圆角处理，加上外壳采用了提升手感的喷涂工艺，个人手感还不错，拿在手上不会有硬邦邦的感觉。

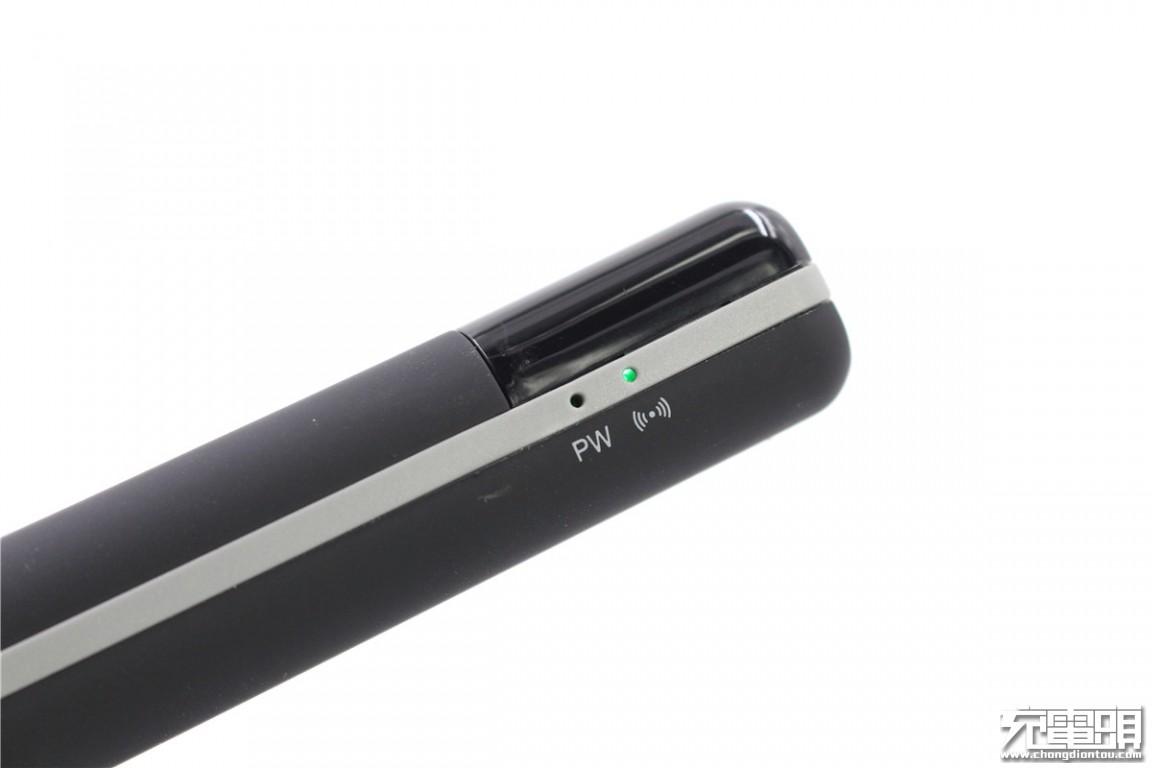

移动电源采用了灰色中框，并且在靠近输出接口附近有两颗电量指示灯，其中一颗是开启无线充电功能指示灯，另一颗是无线充电待机状态灯。

三个充电接口和电源开关按键，其中USB-A接口支持5V/2.1A输出，USB-C接口和MicroUSB接口支持5V/2.1A输入。

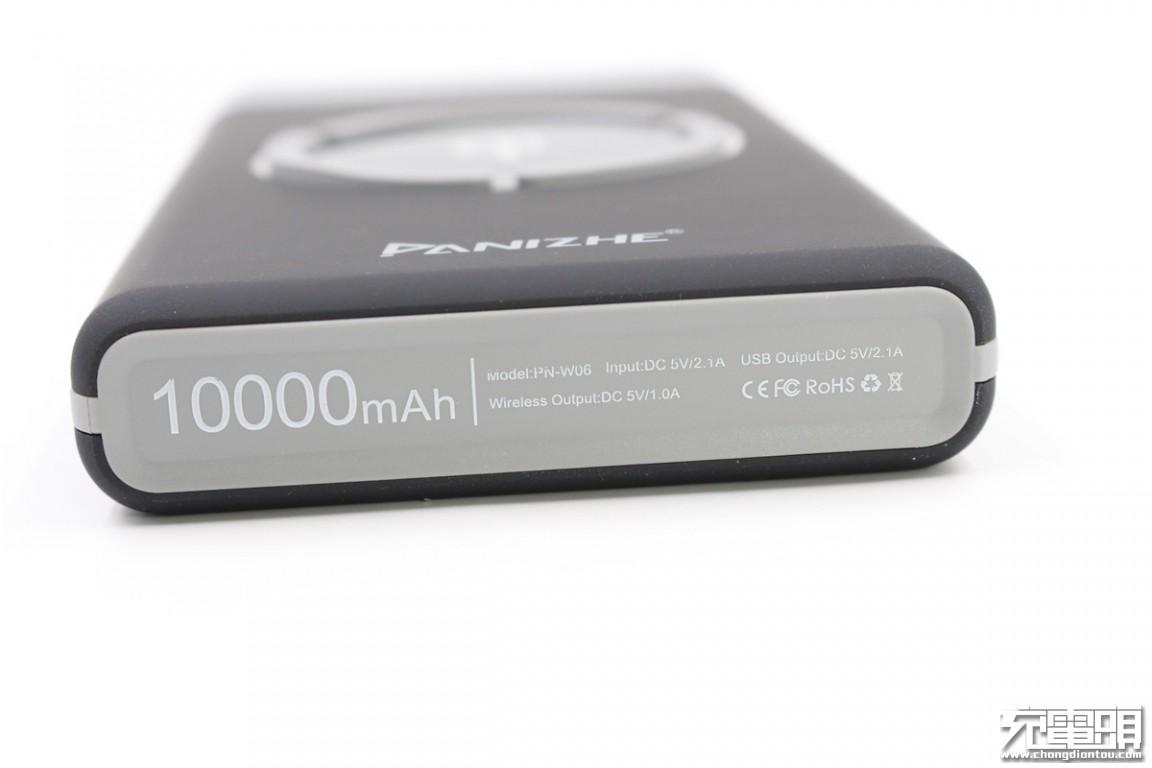

产品容量10000mAh，型号：PNW06，USB输入、输出均为5V/2.1A，无线充电功率为5W，产品已经通过了CE、FCC、RoHS认证。

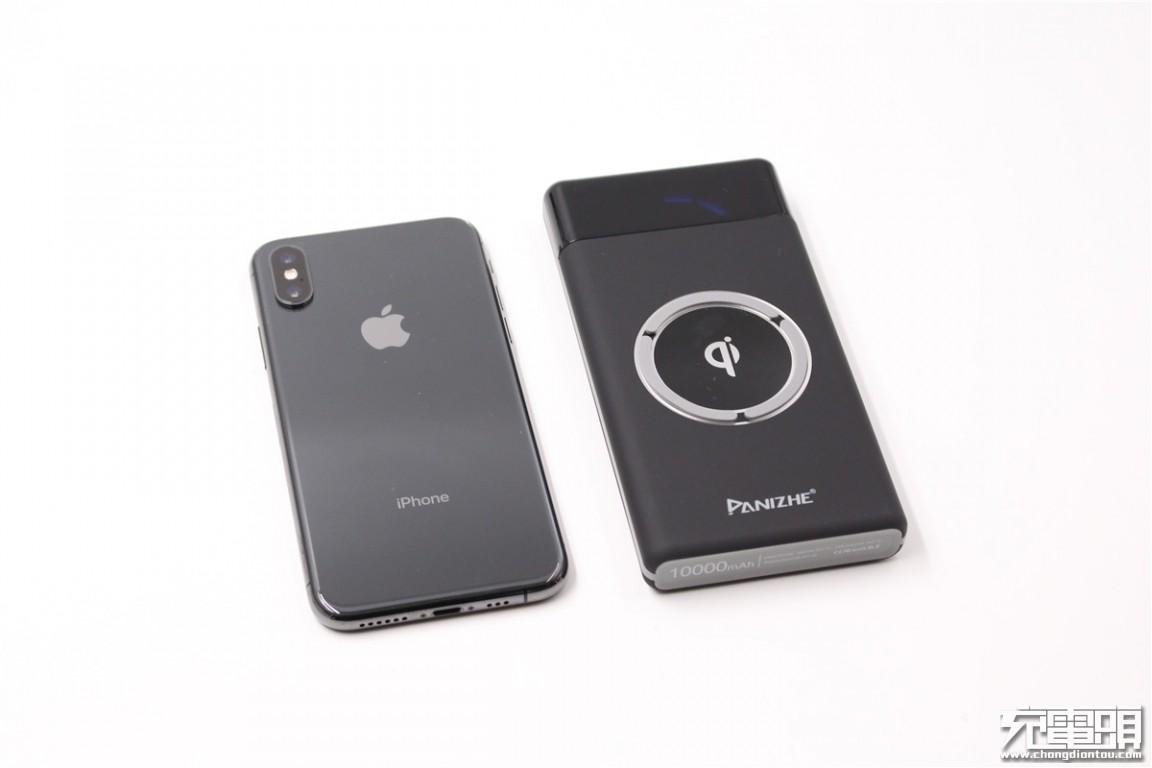

移动电源宽度与iPhone XS相当，但要稍微长一点。

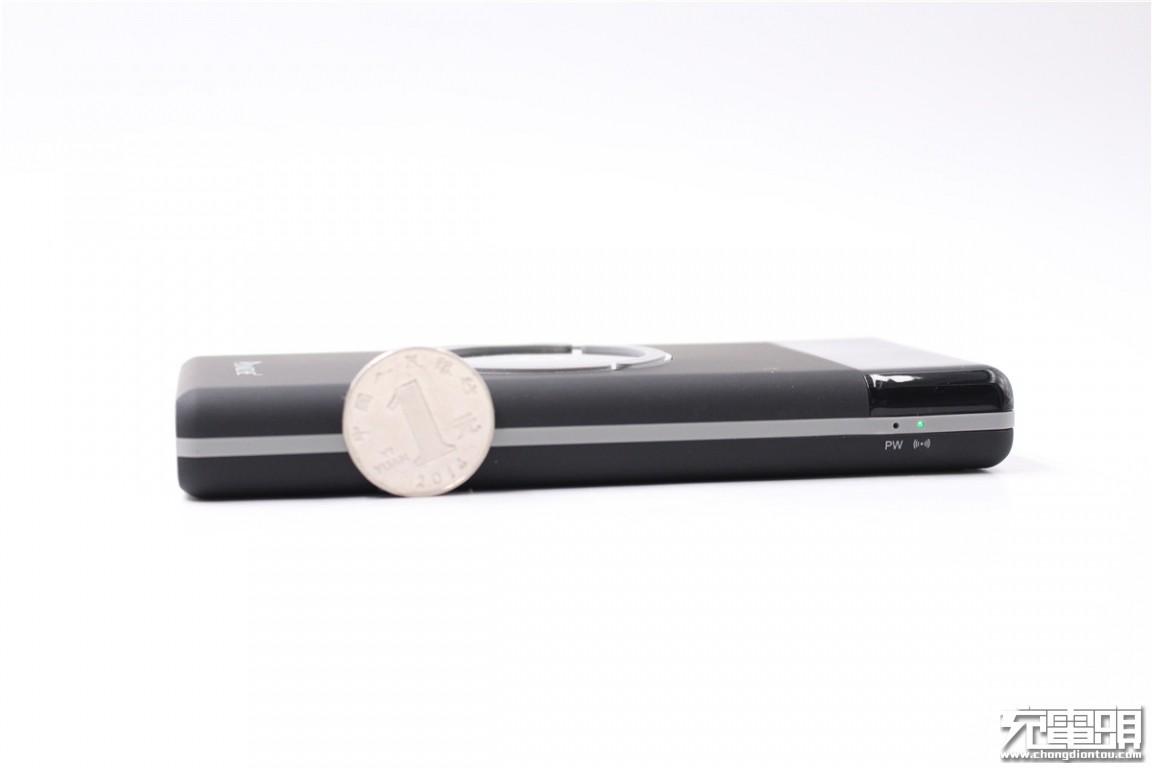

整体厚度不到一元硬币的直径。

产品净重在240g左右，拿在手上不会特别费劲。

支持无线充电，即使出在外忘记带充电线，也可以正常给手机补电，并且移动电源的尺寸与手机相近，可以单手握持，一边充电一边工作。

移动电源USB-A接口在给iPhone XS充电时，POWER-Z KM001显示充电电压为4.96V，充电电流2.06A，充电功率约为10.23W。

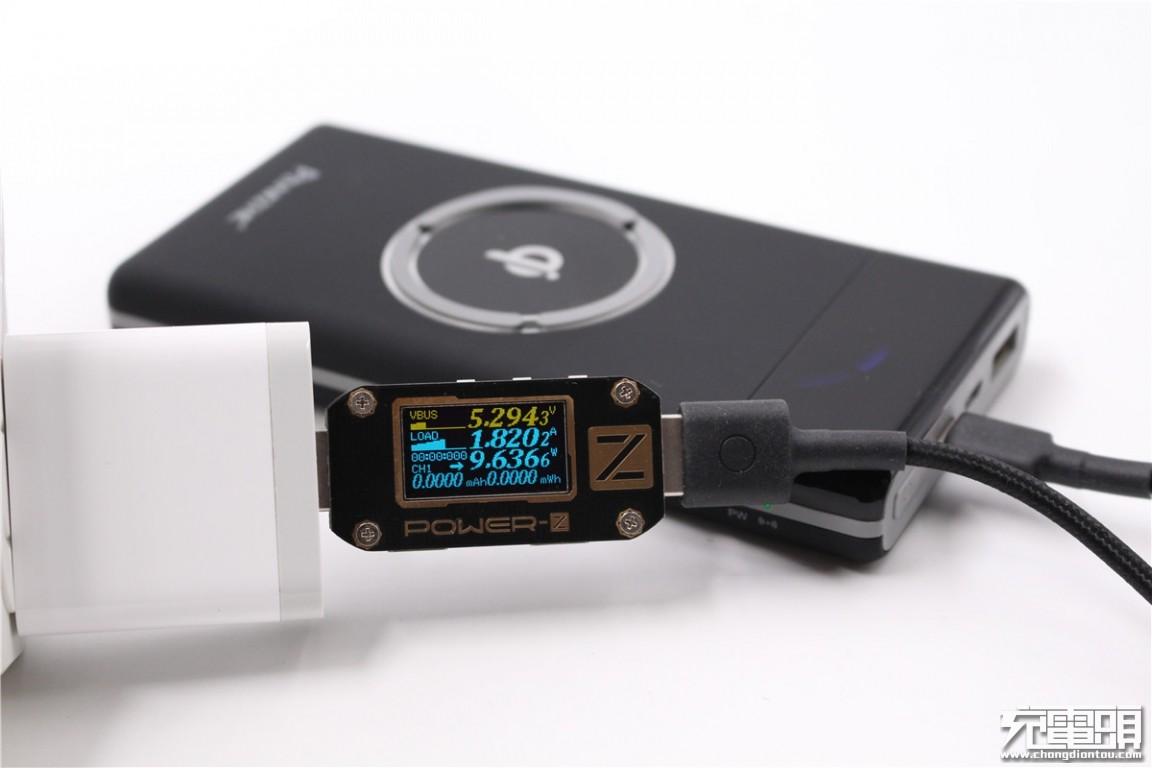

移动电源自身在充电时的功率可以达到9.6W左右。

二、叛逆者无线充移动电源拆解

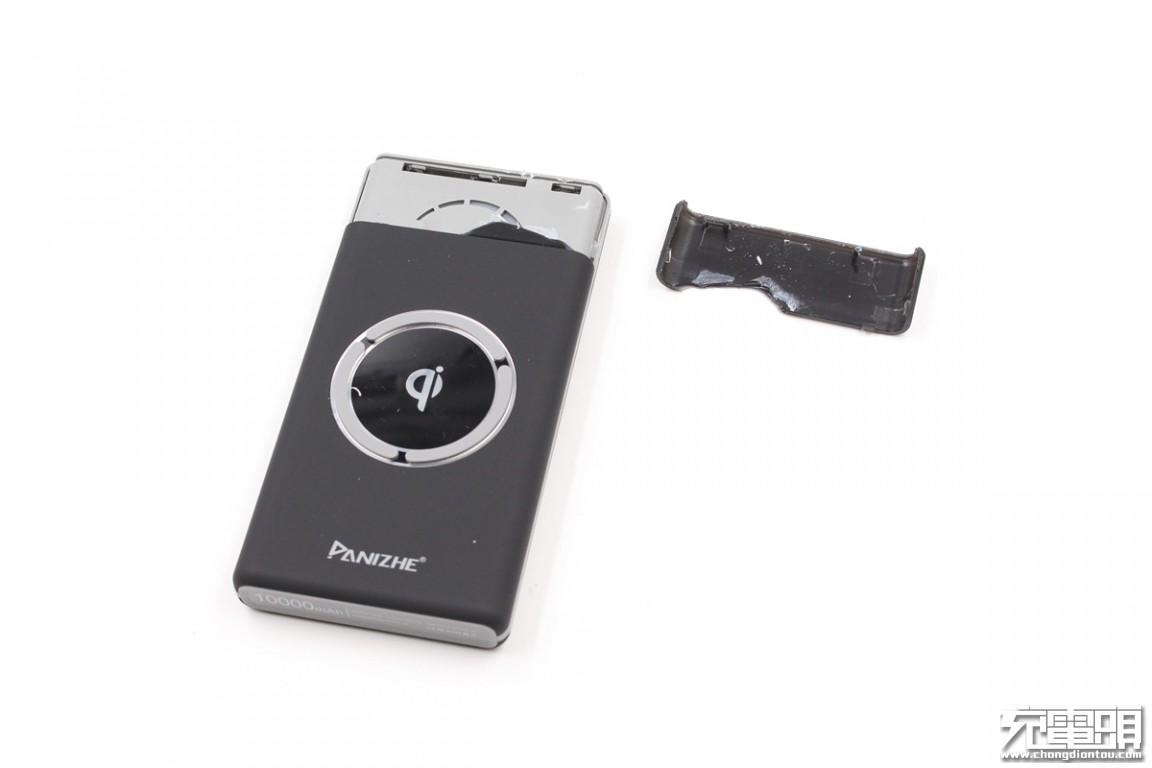

开始尝试从移动正面拆解，但是失败，还把电量显示屏外壳拆坏了，只能再次尝试从背面入手。

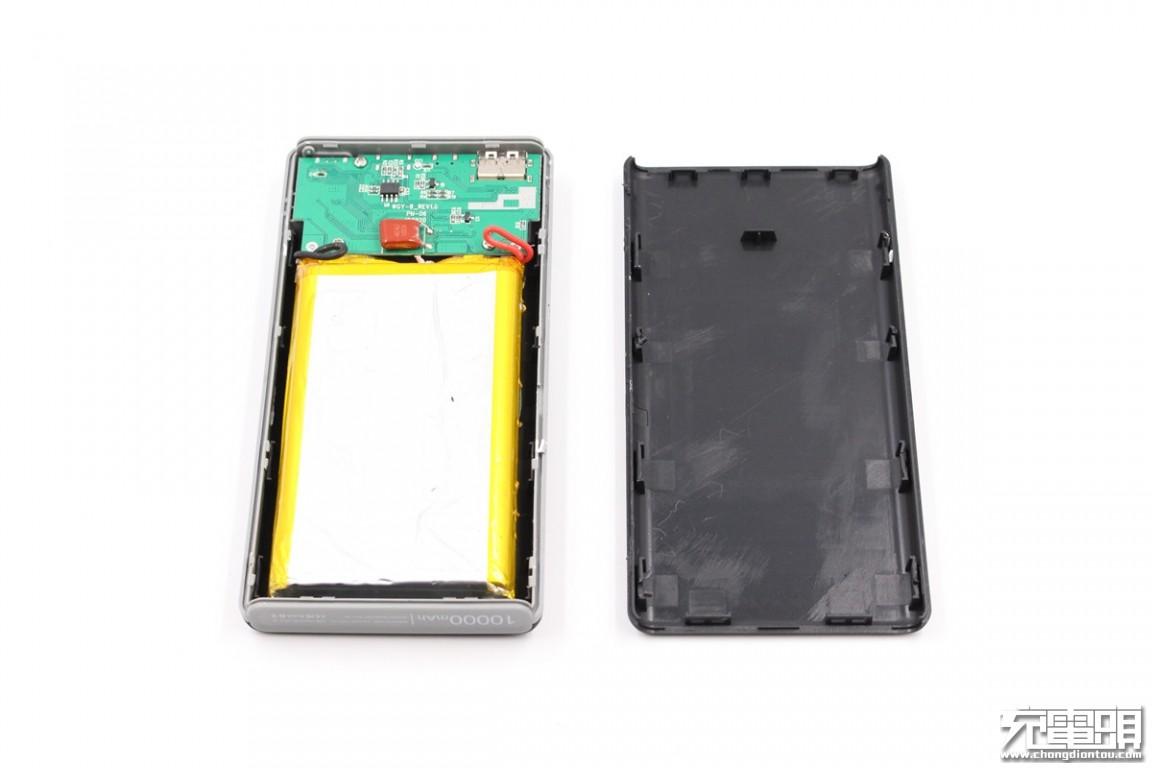

沿着中框缝隙缓慢将外壳撬开，可以看到外壳采用的是卡扣连接，外壳与电芯之间有双面胶加固。

PCBA通过三颗螺钉固定在外壳上，背面有一颗CBB电容和一颗无标芯片。

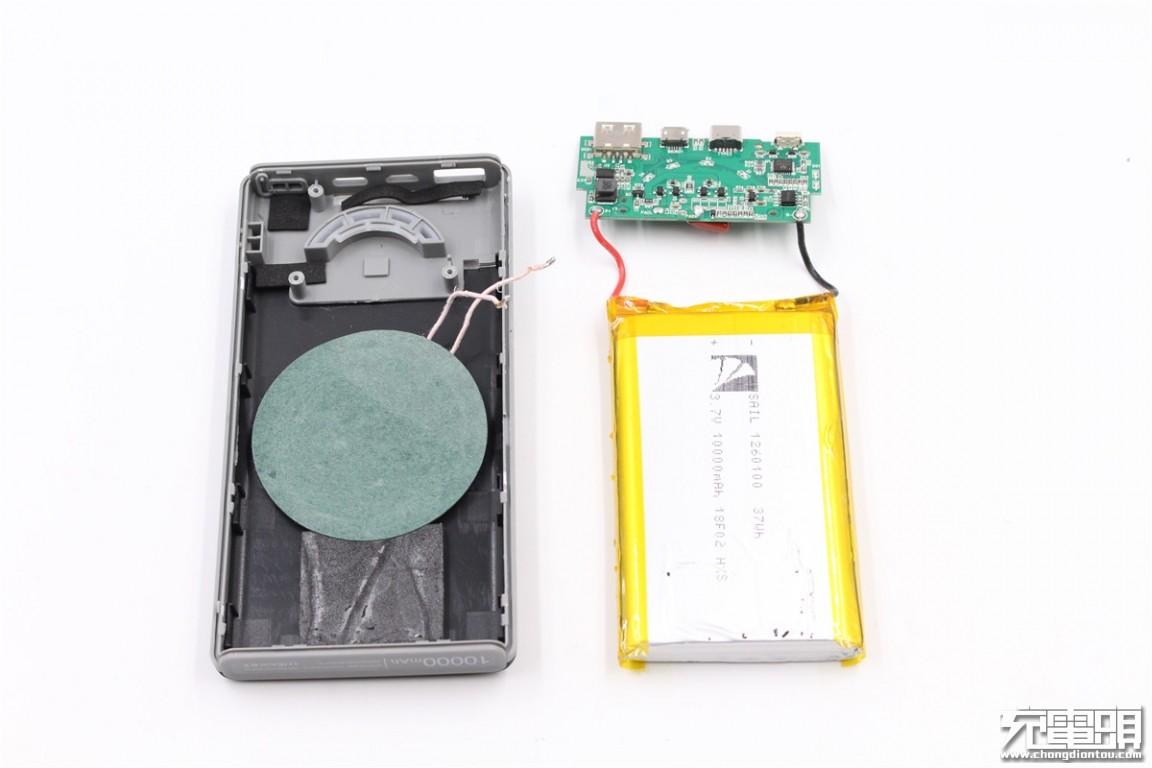

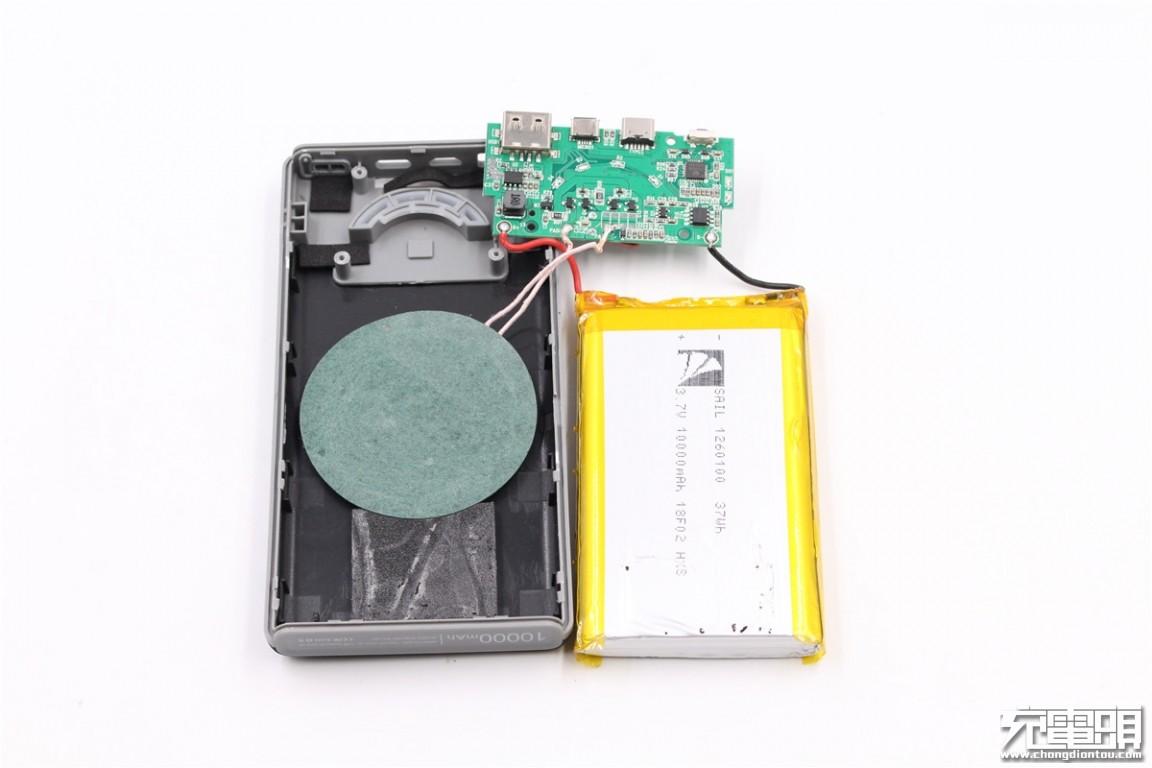

拆下PCBA螺钉，无线充电线圈贴在外壳上比较牢固，不容易拆下来。

使用电烙铁焊下线圈。

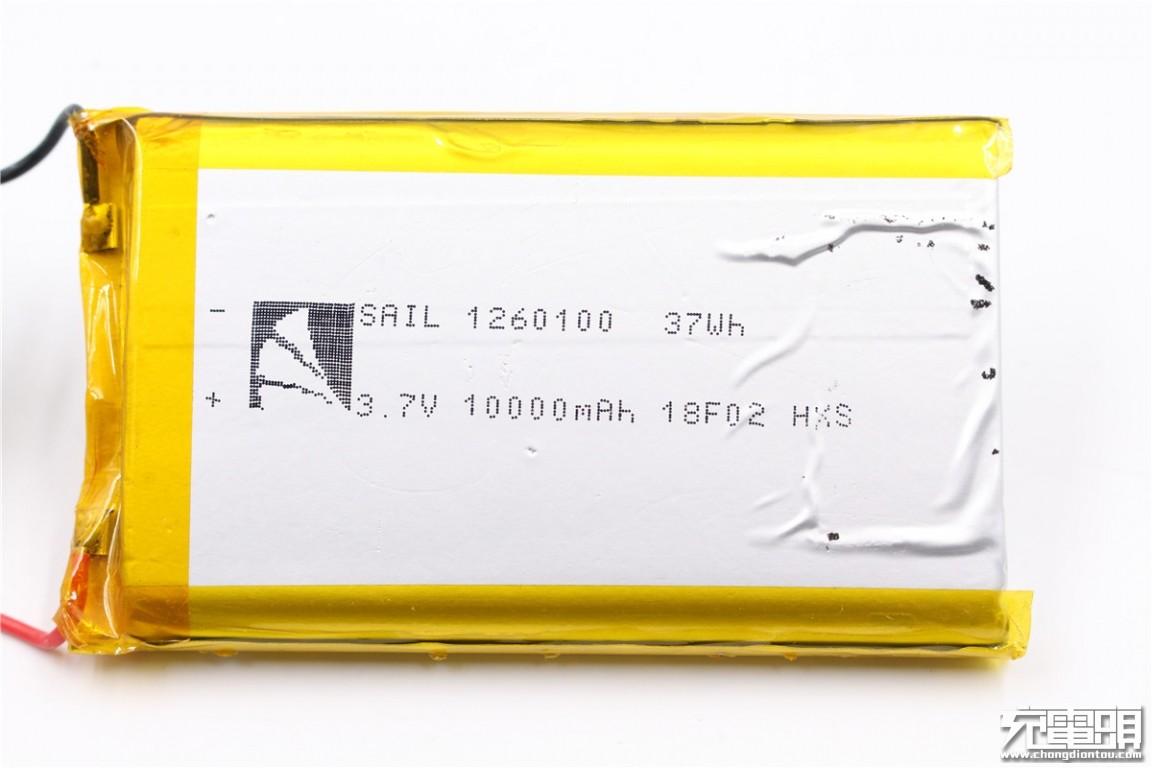

SAIL风帆锂离子电池，单片10000mAh，37Wh，平台电压3.7V。

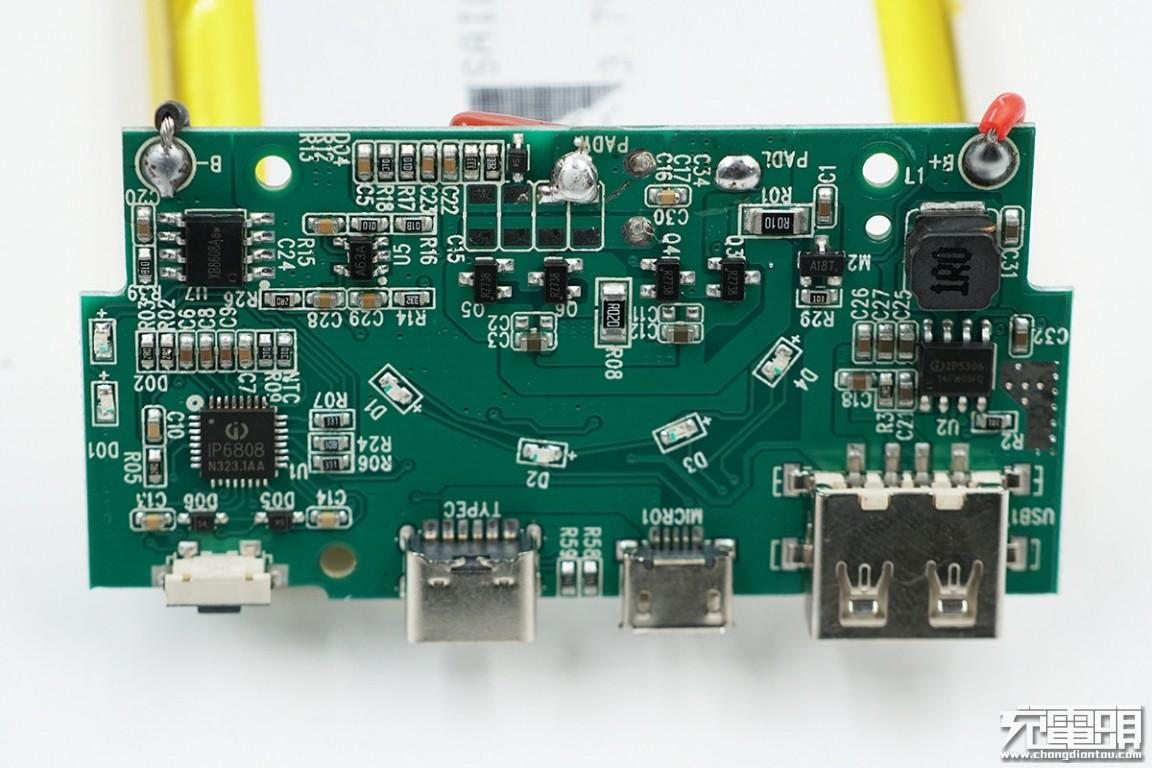

PCBA正面一览，四颗LED电量指示灯呈弧形排布。

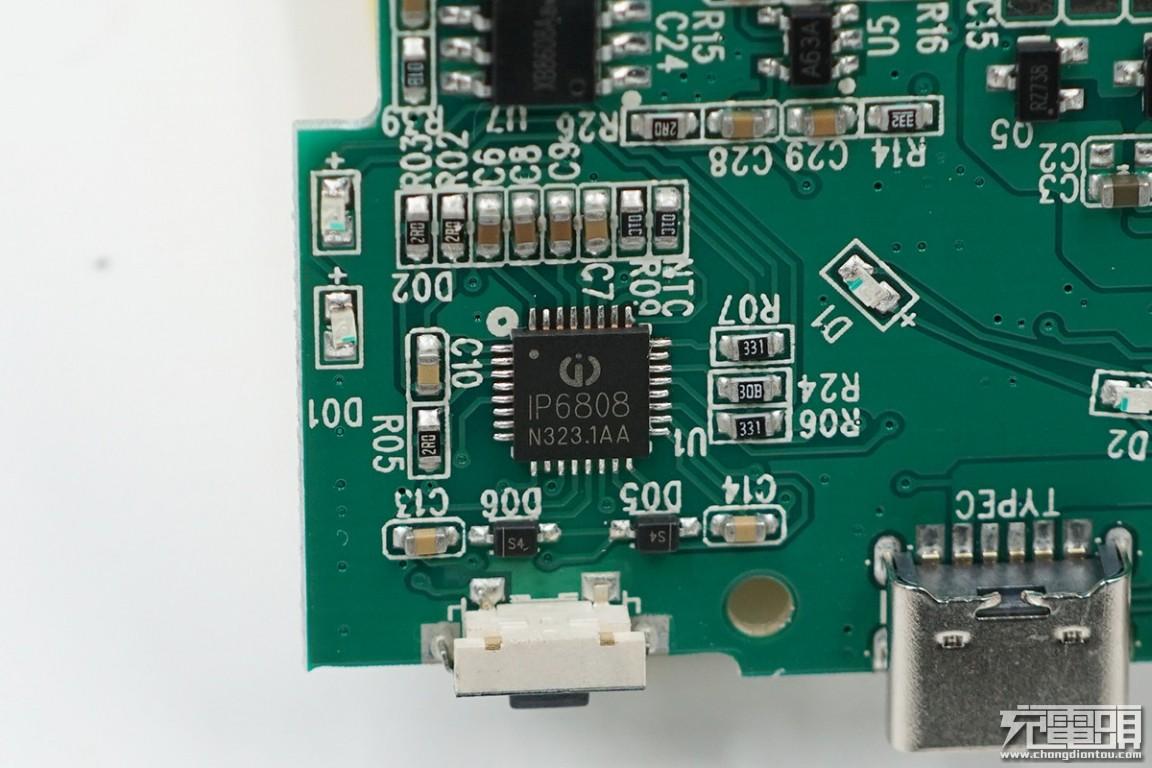

采用了一颗英集芯的无线充电SOC芯片IP6808，高集成度，所以外围电路看起来非常简洁。

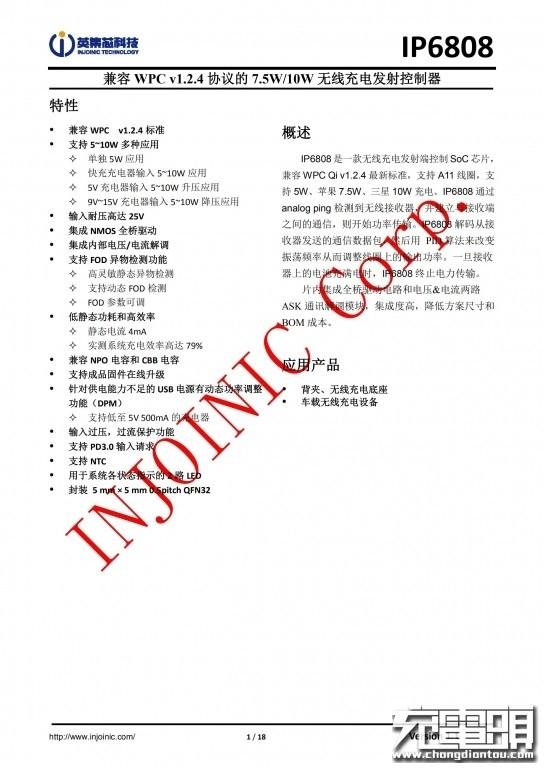

英集芯IP6808是一款兼容WPC v1.2.4最新标准协议的7.5W/10W无线充电发射控制器，也是英集芯旗下首款无线充SoC芯片。WPC无线充电联盟官网Qi认证登记ID为3691，功率类型为BPP。

英集芯IP6808是一款无线充电发射端SoC控制芯片，兼容WPC Qi v1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W充电。IP6808通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6808解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6808终止电力传输。

此外，片内还集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本。

应用产品包括：背夹、无线充电底座；车载无线充电设备等。

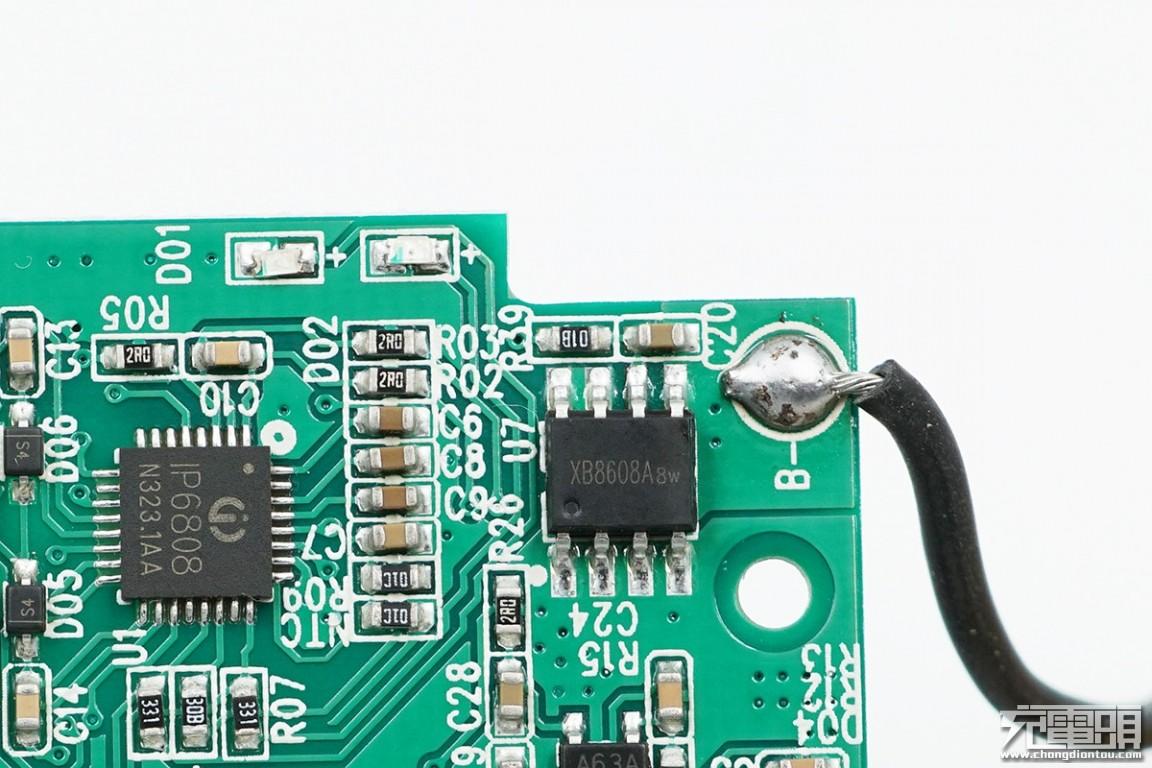

在英集芯IP6808旁边是一颗一体化锂电保护，赛芯微XB8608A，用于电池的过压，过流，欠压保护功能，确保使用过程中的安全。

赛芯微XB8608A详细资料。

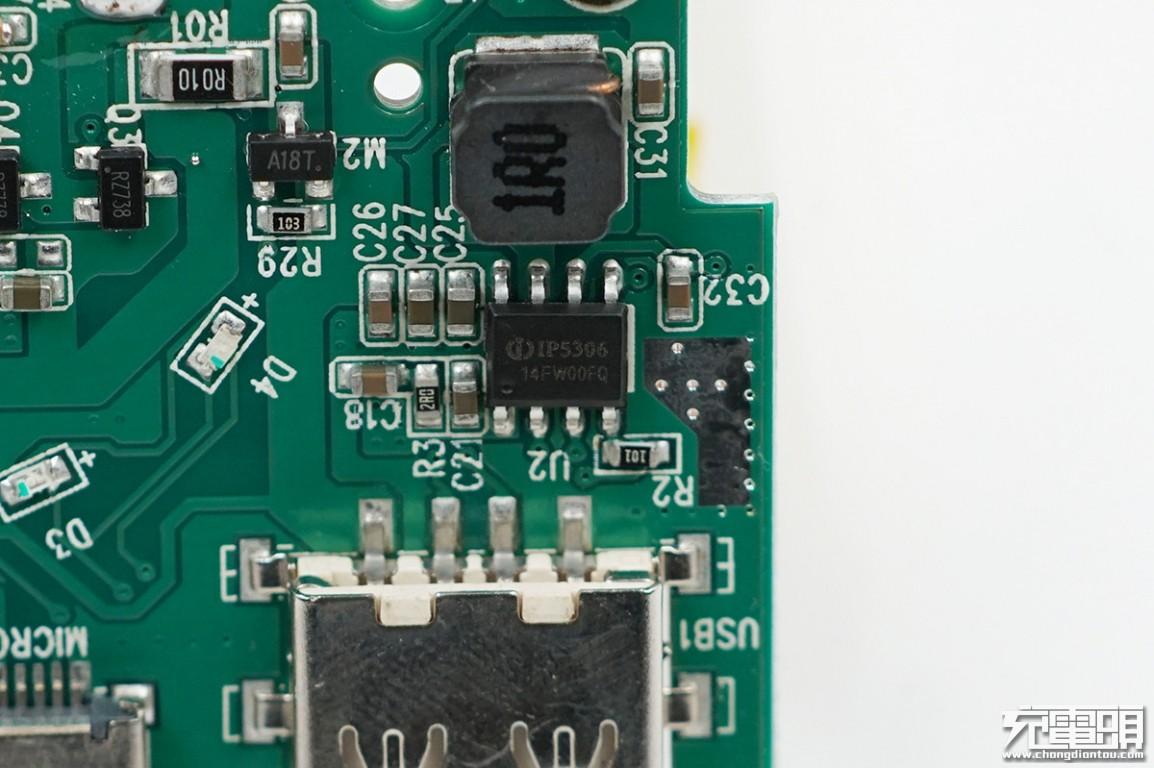

移动电源主控芯片来自英集芯IP5306。IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，只需一个电感实现降压与升压功能。同步升压系统提供最大 2.4A 输出电流，转换效率高至 91%。空载时自动进入休眠状态，静态电流降至 50uA。芯片外围器件少，可以有效减小整体方案的尺寸，降低BOM成本。

充电头网拆解总结

叛逆者这款移动电源既可以使用数据线对手机进行充电也可以给支持无线充电的手机无线充电，功能全面，内置的10000mAh容量电芯可以给iPhone充电2~3次，满足日常使用的需求。

拆解发现内部使用了全套英集芯方案，无线充电功能和移动电源功能分别由IP6808和IP5306两颗芯片实现，集成度非常高，节约了不少的PCBA空间，简化了PCBA设计以及后续的开发成本，同时也为产品缩小体积提供有利条件。

相关阅读：

RAVPower 65W&100W逆变输出移动电源开箱

RAVPower 64GB MFi认证扩容充电线开箱上手

芯片IP5306构成的低成本充电宝方案

自智能手机开始普及以来，充电宝就开始出现在公众的视野里

充电宝与智能手机

目前最影响智能手机使用体验的问题是电池续航问题，如果电池技术方面没有创新

那么充电宝也必将一直伴随着智能手机

充电宝电路板

充电宝是使用内置的锂电池作为电源，通过升压电路，产生合适的充电电压给手机充电的一种电子产品

如何自己做一个充电宝呢？

充电宝一般使用18650锂电池作为电源，单颗18650锂电池的容量在2000mAH~3300mAH左右

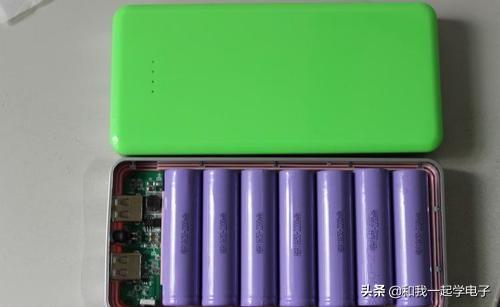

使用18650锂电的充电宝

不过作者发现有些在火车站贩卖的充电宝使用了新型电池技术

沙子电池

不管是使用沙子还是18650锂电池，我们都需要一块充电宝电路板

充电宝电路板最基本需要三个部分电路

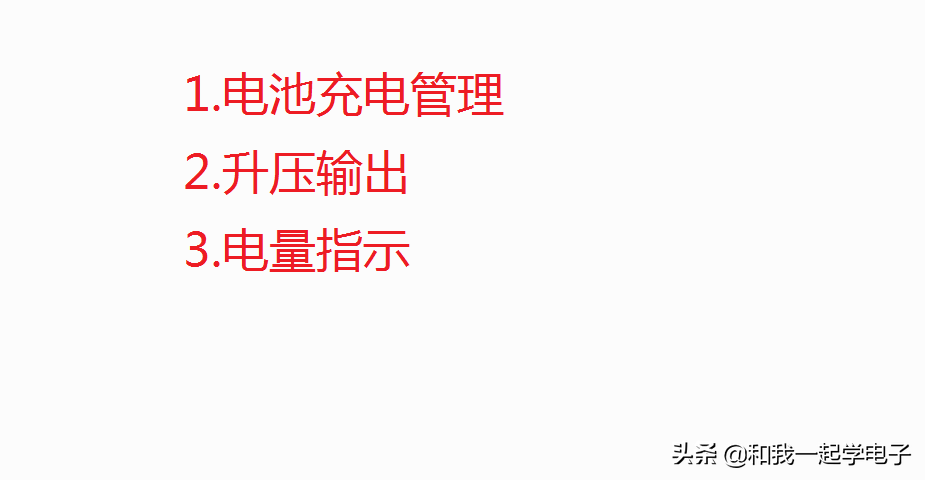

充电宝的三大单元电路

充电宝电路3大关键电路

电池充电管理—— 锂电池对电池电压以及充电电流较敏感，如果超过限定的参数，锂电池寿命将急剧下降升压输出—— 升压输出把充电宝内锂电池的电压提升到5V，输出给手机充电电量指示—— 电量指示为使用者提供一个参考，可大概知道充电宝剩余电量

现在我们知道了充电宝电路的最基本构成，那就需要把它搭建成一个整体电路即可

我们要做的是一个低成本的充电宝电路，那么，使用较少的元器件显然是较低成本的

此次我们使用IP5306这款芯片来制作充电宝电路

IP5306充电宝电路

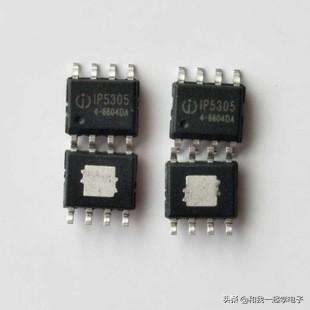

芯片IP5306

IP5306是一款集成了升压功能，电池充电管理，电量指示的集成移动电源芯片

可提供2.4A升压输出，2.1A电池充电电流 ，使用4颗LED分别代表不同等级剩余电量

IP5306管脚功能图

由它构成的充电宝电路如图所示

IP5306构成的充电宝电路

此电路使用的外围元器件较少，成本比较低，布线面积也少，可做成比较小的电路板

IP5306使用芯片底部焊盘作为GND极，这一点在PCB布线时需要特别注意

关注作者，学习更多电子电路知识，感谢您的阅读！
