索尼黑科技--CXA1129N收音芯片
之前在《索尼SONY SRF-S84电路分析与打磨》一文中简单分析了索尼CXA1129N这枚神奇的芯片。神奇是因为它是专为超低压随身听设计的纯模拟收音芯片,支持中波调频双波段 从高放到立体声解调的所有功能,耗电低,电池电压低至0.95V仍可以工作,超低中频二次变频省去了外围大中周或者陶瓷滤波器,内部设计有独特的镜像抑制措施 移相混频 有源低通滤波器和AFC, AGC等辅助功能等等。这枚芯片只在索尼自家的SRF系列收音机随身听使用,应该有专利保护从来没有授权过别家使用,而别家类似集成电路机型只能使用常规收音芯片的低电压版,例如TA8122F,TA8132F,TA2111F等,技术上的差距可见一斑。本文进一步谈谈该芯片的设计独到之处。
主要技术参数
电压:0.95V-4.5V
电流:FM 16mA; AM 14mA
FM一中频: 30Mhz
FM二中频: 150Khz
FM灵敏度: 10dBuV, S/N=30dB
FM选择性: 40dB
FM S/N: 60dB
FM THD: 0.1%
FM镜像抑制: 39dB
AM中频: 55Khz
AM灵敏度:10dBuV, S/N=6dB
AM选择性: 35dB
AM S/N: 50dB
AM THD: 0.3%
AM镜像抑制: 41dB
基本原理
该芯片还是基于超外差原理,为了追求外围电路极简,摒弃了传统中周或陶瓷滤波器,而传统中周滤波器属于高Q器件,是选择性的关键。因此为了满足同等的选择性指标要求,只能在芯片内部设计基于RC元件的电子滤波器,但是这种电子滤波器Q值往往很低不大于20,因此又引入了二次变频技术和低中频技术,这样才能达到选择性和镜像抑制要求,可以看出电路框架都是围绕这个设计思路展开的。而低中频技术又给脉冲计数鉴频提供了条件,而不用传统的正交鉴频器外围的陶瓷振子或者线圈了,性能上还更有优势。立体声解调还是锁相环原理,保留了传统的VCO振荡线圈和电容。
高放第一变频级
调频中波高放是彼此独立的,都受AGC控制实现大动态放大能力,控制信号取自第二变频输出。调频高放是共基共集级联可以提供约10dB增益。调频调谐为常见的两连,高放级输入调谐,一本振调谐。第一变频级为双平衡混频,具有更好的动态范围,更好的隔离本振干扰,避免噪声进入下一级。第一变频后的中频约为30Mhz,大大高于常规的10.7Mhz中频,这对于抑制镜像有好处,为第二次变频做准备。
第二变频级
调频第二变频级是该芯片的核心,它同时也是中波的变频级,为了克服低中频带来的镜像干扰问题,该级需要特殊技术手段。二本振频率为固定的57.1Mhz,由外围线圈调整实现。变频级由两个双平衡混频单元组成,变频增益可控,这点对于镜像抑制比指标很关键。二本振信号经过二分频计数后产生两个相差90度的信号分别送到两个单元,混频后的得到两个中频为155Khz调频中频或者55Khz的中波中频。
镜像抑制网络
镜像干扰是超外差特有的问题,干扰信号与本振或其谐波混频的和差信号如果正好落于中频通带,它也可以被解调,形成所谓假台;如果这时刚好有目标电台位于中频带,那么将形成同频干扰这是无法调和的问题。抑制镜像干扰最好在变频前通过调谐选频的手段将镜像频率抑制在高放通带之外,而1129N由于没有带宽很窄的输入选频网络,加上必须使用低中频,所以镜像问题更加突出,必须在二中频通道上加以抑制。
57.1Mhz的二本振信号被分为两路,一路正常相位另一路被移相90度,分别送入两个混频单元,混频后都得到150Khz中频,移相90度那路中频再被移相90度,然后再与另一路正常中频叠加,根据数学计算,镜像频率在叠加后正好互相抵消了,而正常频率不受影响。框图中PSN为四阶相移网络,由两个二阶滤波器组成,这两个滤波器的相位误差为90度时,镜像抑制比为40dB。FM LPF是由RC元件组成的9阶有源滤波器,截止频率为300Khz,幅频特性等效于级联的常规陶瓷滤波器,可以对邻频衰减40dB以上。
脉冲计数鉴频器
常见的鉴频器都是利用调频波幅频或者相频斜率不为0的原理解调信号,这个斜率对应的就是我们熟悉的S曲线的直线段部分。脉冲计数鉴频器是将调频波限幅后,通过微分电路和单稳态多谐振荡电路讲调频波转换成调频脉冲,由于调频波是疏密相间的,瞬态频率高的脉冲数量就多,反之就少,所以通过低通滤波器后瞬态脉冲数量相当于被记录下来并提取出它的直流分量,因此就得到了不同幅度的电平,电平高低起伏是跟随调制信号有规律变化的,也就完成了信号解调。脉冲计数解调动态范围大,线性度好,利于集成,但是中心频率做不高,所以非常适合1129N的低中频场合。
立体声解调
立体声解调是常规锁相环方式,不同的是,由于调频的中频只有150Khz, 立体声信号副载波为38Khz,这些信号及其谐波在解调器内容易发生各种差拍干扰,因此在解调器输入端插入了四阶低通滤波器避免干扰发生,使得解调指标等同于其他常规芯片的水平。在实际应用电路中,索尼用只一只562精密电容与线圈并联形成VCO振荡。
CXA1129N为90年代初的独家黑科技,它的诞生显著减小了PCB规模与体积,装备它的诸多机型例如S50/53, S83/84等均大为成功。
SONY ICF-SW1电路分析
SONY ICF-SW1简析

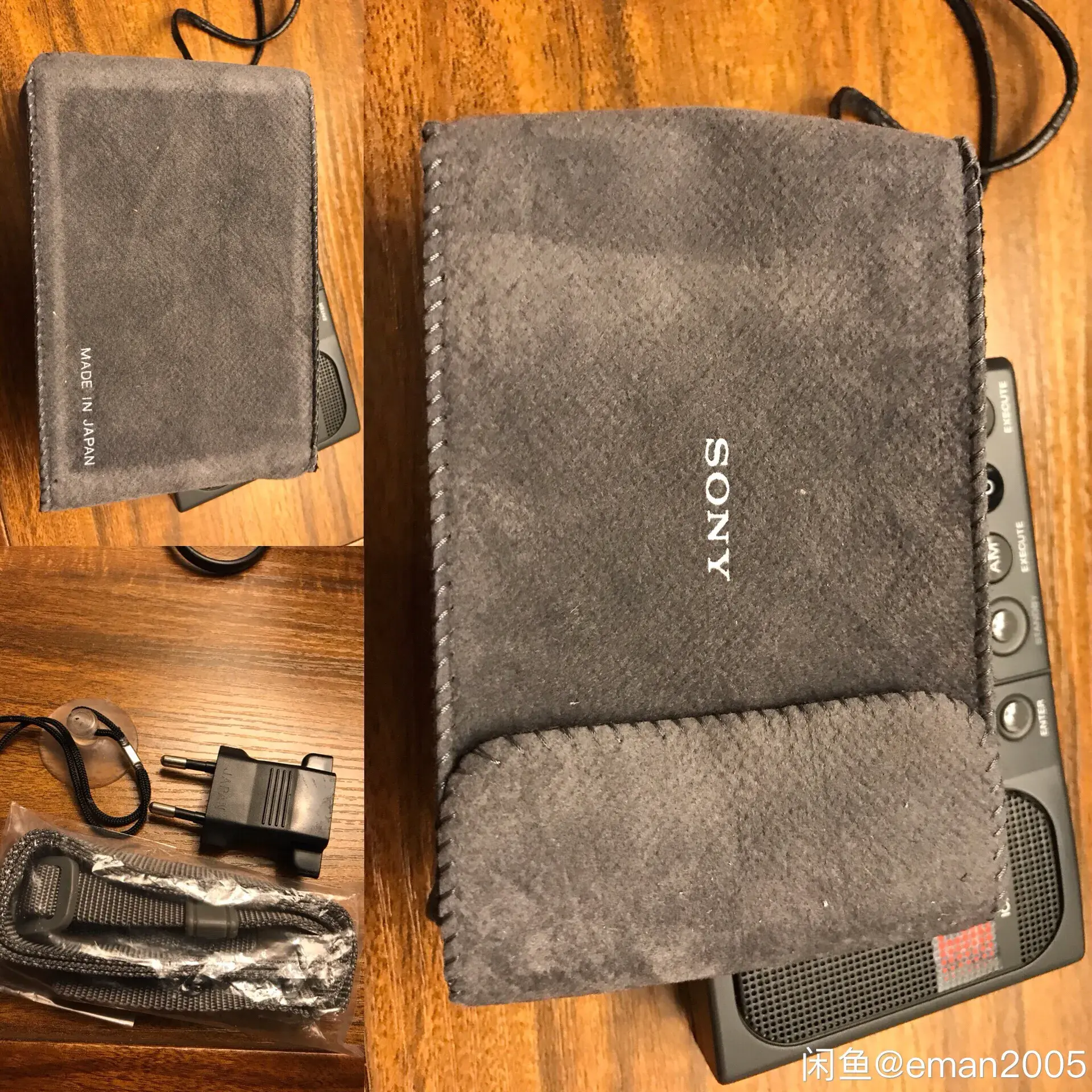

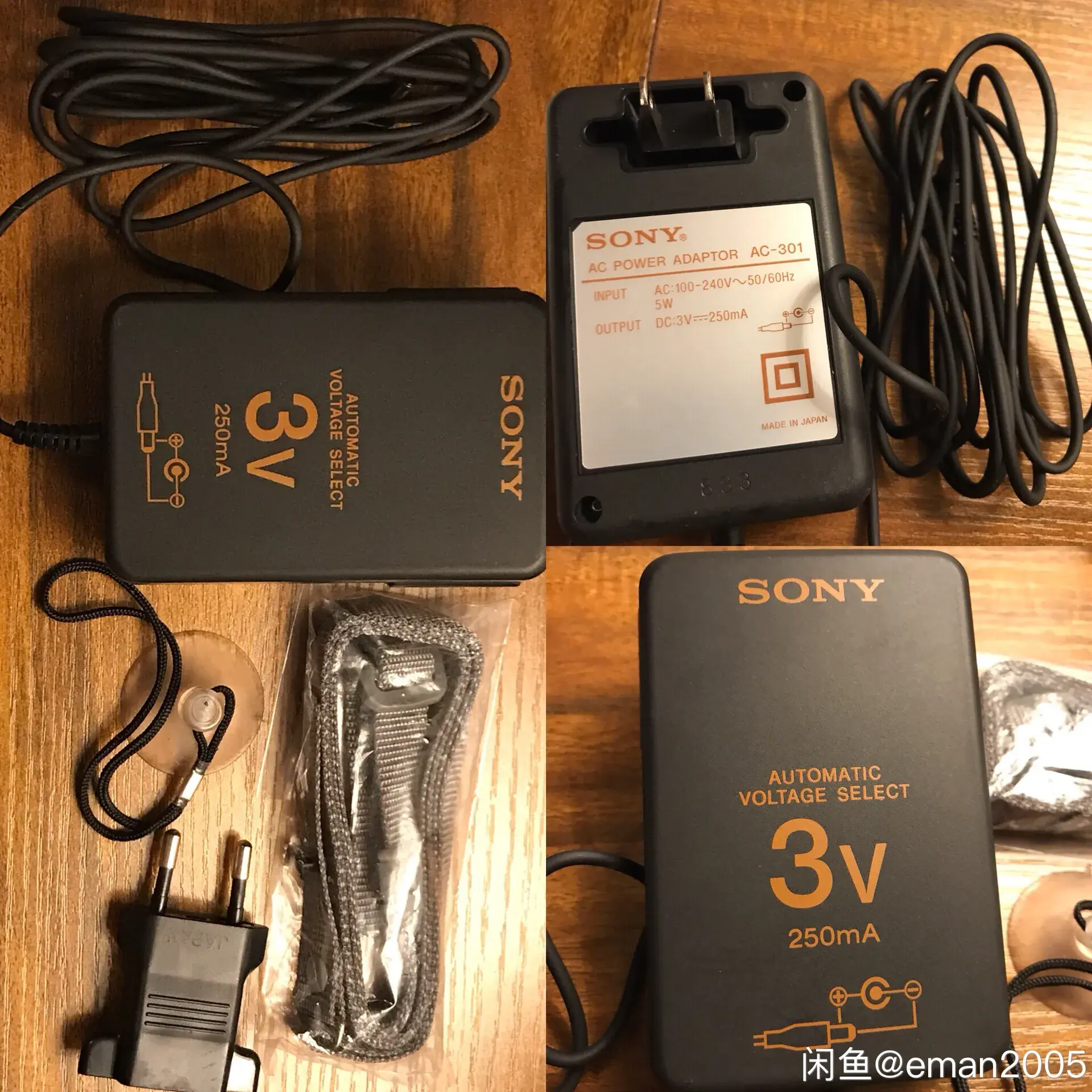

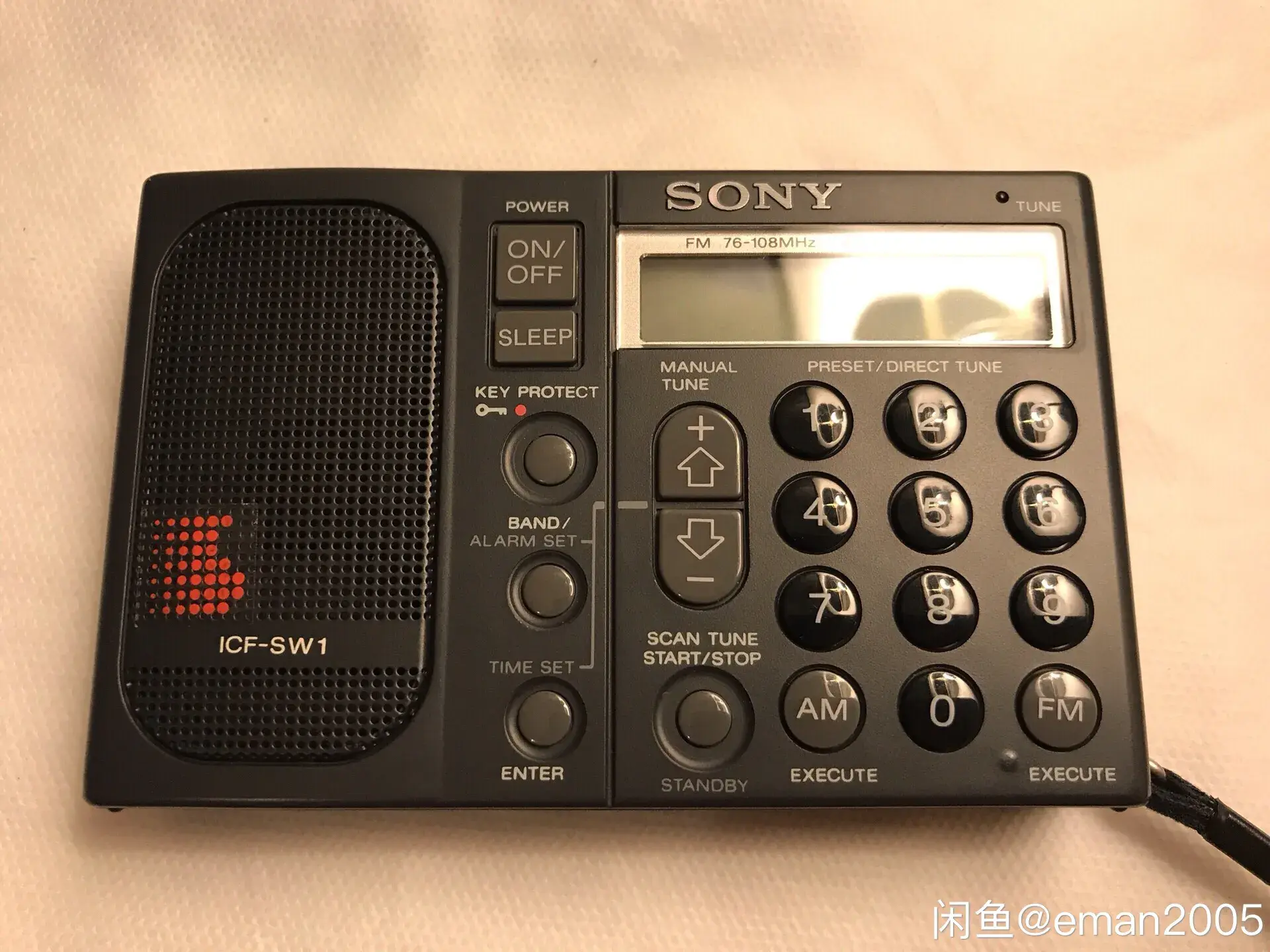

90年代东芝索尼三洋飞利浦等IC大厂的收音机芯片产品已经极其成熟和丰富,而且价格相对低廉,因此集成电路收音机也迎来了鼎盛时期,无论是国机还是洋机,各种机型层出不穷,尤其是洋机的高端机也大多诞生在这个时期。例如索尼数调全波段便携机型,就涌现了7600系列,SW55,77,07等高端机。SW1这台精美的迷你小机也是那个年代的产物,外形只比烟盒略大,可谓是最小巧的数调二次变频立体声全波段机,覆盖FM76-108Mhz,AM150-29999Khz以销售地不同而略微不同。该机有两个版本SW1S和SW1E,机器本身没区别,只是随机的附件不同而已,可以认为S是高配版E是乞丐版。高配版包括3V稳压电源,耳机和有源天线AN-101及放大器。该机体积虽小但是性能和使用体验并不差,是出差旅行,随身携带的好机。

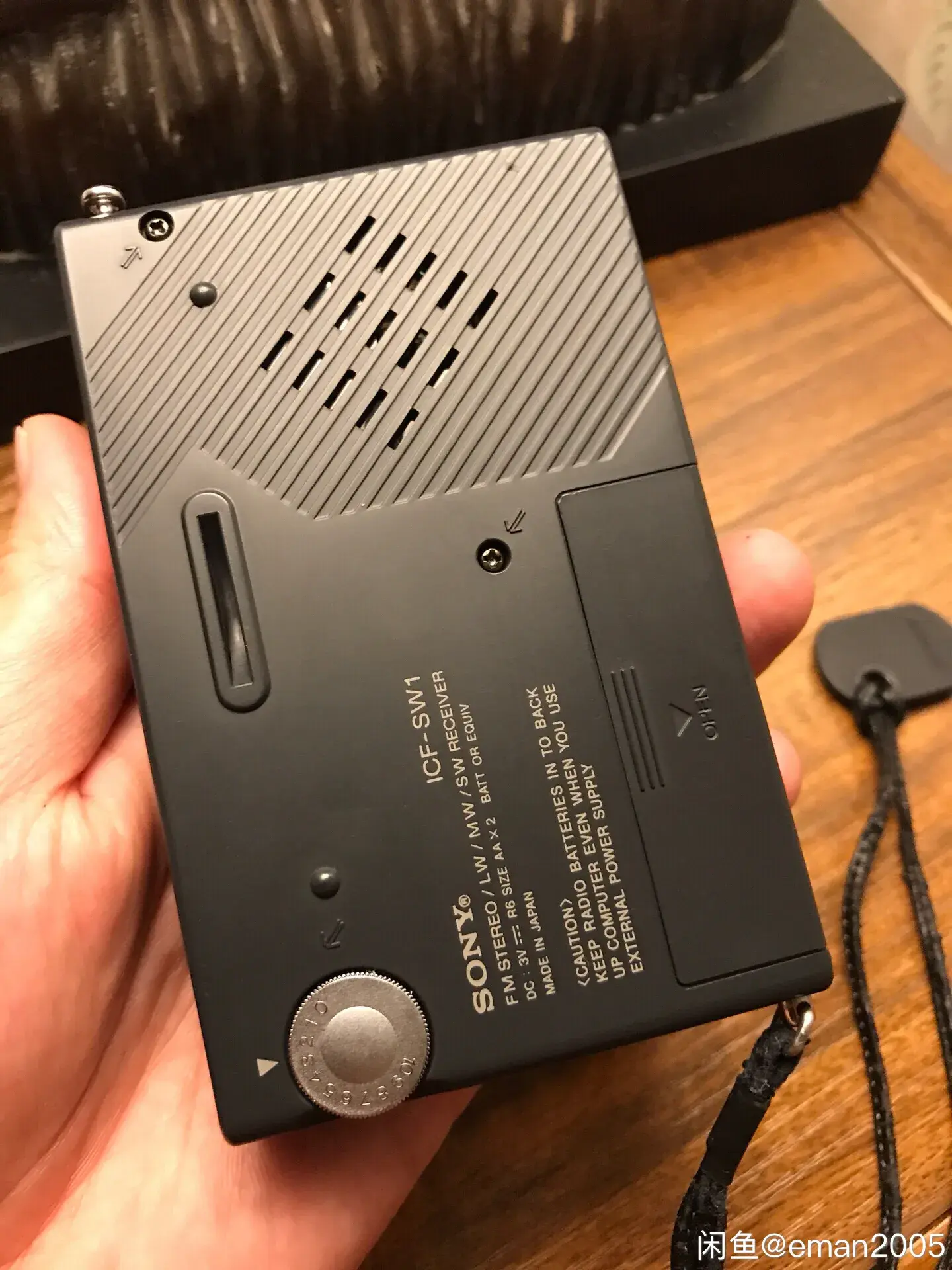

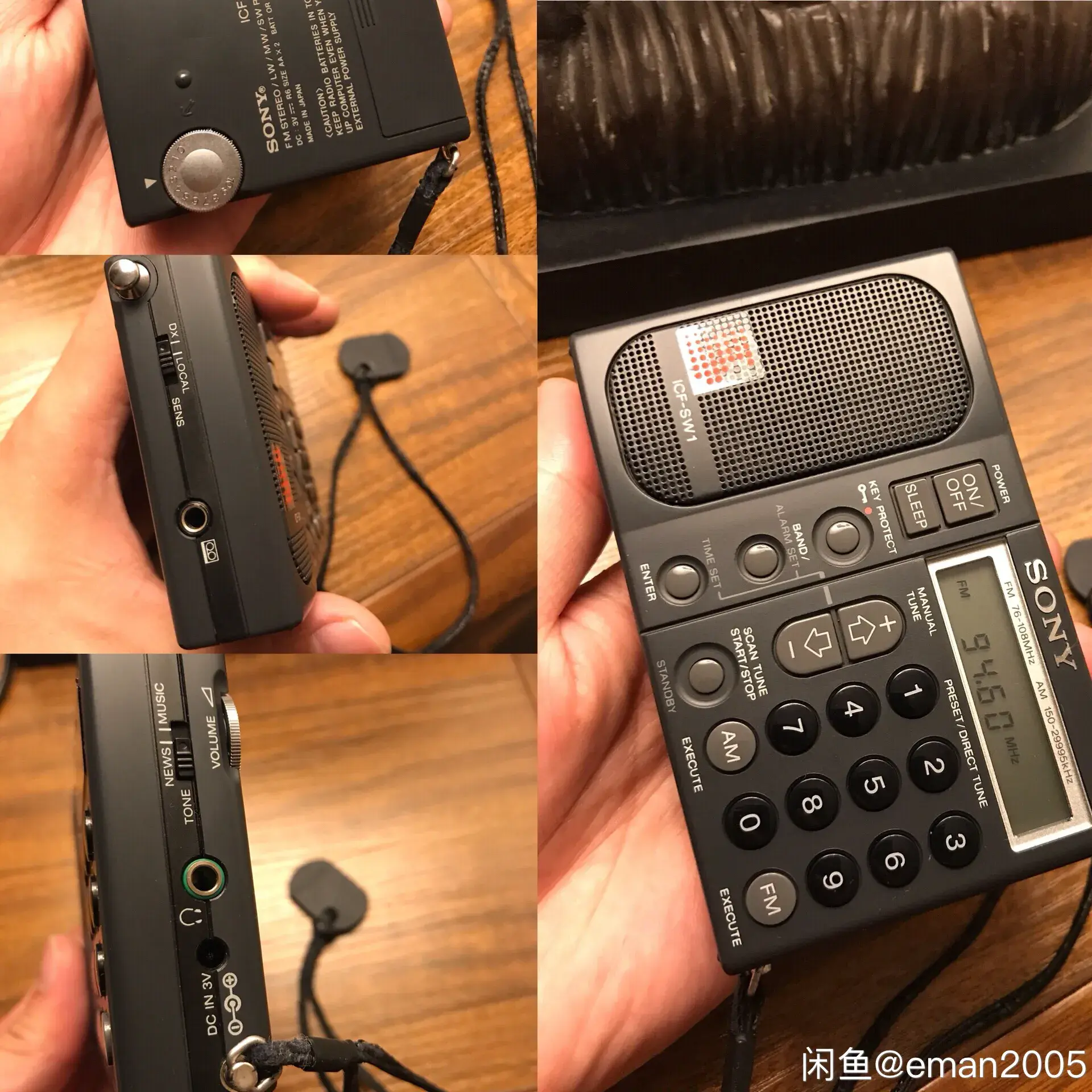

机器虽小,但是操作性一点也不妥协,虽然没有飞梭,但是它的按键设计的间距足够,而且按键比较大,很容易操作。尤其是数字键带圆弧状的凸起,相比之下德生的按键就比较坚硬手感差多了。SW1使用了一只特制的椭圆形纸盆喇叭,喇叭网罩与操作区刚好是黄金分割比例,非常协调。机身侧面有天线远近程开关和线路输出接口,天线属于测拉型设计与SW55一样,机身右侧是音调开关,音量旋钮,立体声耳机插孔,外接3V DC口和手挽带。机身背面有一个小槽,挽带上的一个塑料片可以插入其中,这样就可以把机器倾斜放置来收听了。
索尼同时期的机器的电路构架基本是雷同的,SW1的收音部分基于三枚芯片分别是中放鉴频CX20111,立体声解码LA3335和功放BA5208AF,前两者是索尼很常用的,例如SW55等也都有使用。调频的电路比较简单,使用三联调谐,低噪声场效应高放管2SK238的输入和输出各有一联调谐,为的是或者最佳选频特性,尽可能的压制谐振点之外的杂散干扰,选频放大后的广播信号进入20111的第7脚进一步放大,芯片5脚为本振连,本振信号同时送入锁相环芯片用来调谐和稳频。中放通路有两只280K带宽的陶瓷滤波器用来选频,同时保证足够的音频带宽,早期的数调机中频带宽都略宽,其实可以适当减小例如230K,获得更好的选择性。鉴频移相由10.7M晶振实现,不存在谐振线圈失谐的问题。鉴频后的音频信号由芯片21脚输出, 经过有源LPF和缓冲级后进入LA3335作立体声解调, 3335是三洋的低压立体声解码方案,采用贴片封装,体积极小。立体声信号经过简单的音调处理电路后由BA5208AF完成功率放大。 BA5208AF是罗姆半导体的低压BTL 功率放大芯片,它在3V电源BTL模式下可以输出0.4W的功率,推动SW1的0.25W的喇叭非常合适。在插入耳机的时候,芯片工作在OTL双声道模式。
调幅部分采用高中频二次变频的设计,中长波和短波共用变频级以后的部分。磁棒感应的信号经过场管高放后通过‘中周’耦合进入变频级。在高放管的输入级,可以通过机身侧面的远近程开关衰减强信号,同时20111的19脚也可以输出AGC信号,经过差分放大后控制高放管增益避免强台阻塞。短波信号首先会经过带通滤波器,这里是不调谐的,因此只能将短波频段外的信号衰减,高放后的信号再进行滤波后进入第一混频级。第一混频采用了双场管平衡混频的设计,平衡混频有很好的动态范围,可以很好的抑制杂散信号和交互调干扰,使得第一中频更加纯净。第一本振由锁相环控制,带缓冲输出。中频信号为55.845的高中频,中频频率高于2倍的接收频率,这样的设计可以更好的抑制镜像。中频信号经过中周耦合和滤波器滤波后进入第二变频级,变频管为场管,但是没有设计平衡混频,二本振信号由晶振产生,非调谐。变频后的455二中频信号由场管2SK209放大再由5脚的3联滤波器滤波进入20111的14脚进行中放和检波。检波后的音频信号同样由21脚输出。顺便说一下与SW1配套的AN-101有源天线,它可以工作在中长波和短波频段,属于非调谐的宽带天线,是比较实用的。
SW1有少量的贴片电解,也同样难逃漏液的噩运。因此几乎每台都要打理更换电容,除此之外此机鲜见其他故障,声音洪亮温暖,接收能力强,非常值得拥有把玩。
