我们把安克的移动电源拆了，里面用了这些厂家的芯片
当今社会，凡事讲究效率，在充电方面更是如此，每个人都希望自己手上的电子设备更够快速满血复活。因此快充充电器得以发展普及，不过除了充电器外，移动电源进行双向快充也是大势所趋。出门在外，手上有个大容量快充移动电源，真的可以为所欲为。
充电头网最近拿到安克创新旗下的一款产品——ANKER安克20000mAh PD移动电源A1281，这款充电宝容量非常大，且支持多种充电协议，可进行双向快充。那这款移动电源具体用料如何，下面小编就为大家带来它的详细拆解。
移动电源外包装盒，正面白色侧面蓝色，左上角是“ANKER”品牌字样。
包装盒正面特写，上面是充电器、车充、数据线等图案。

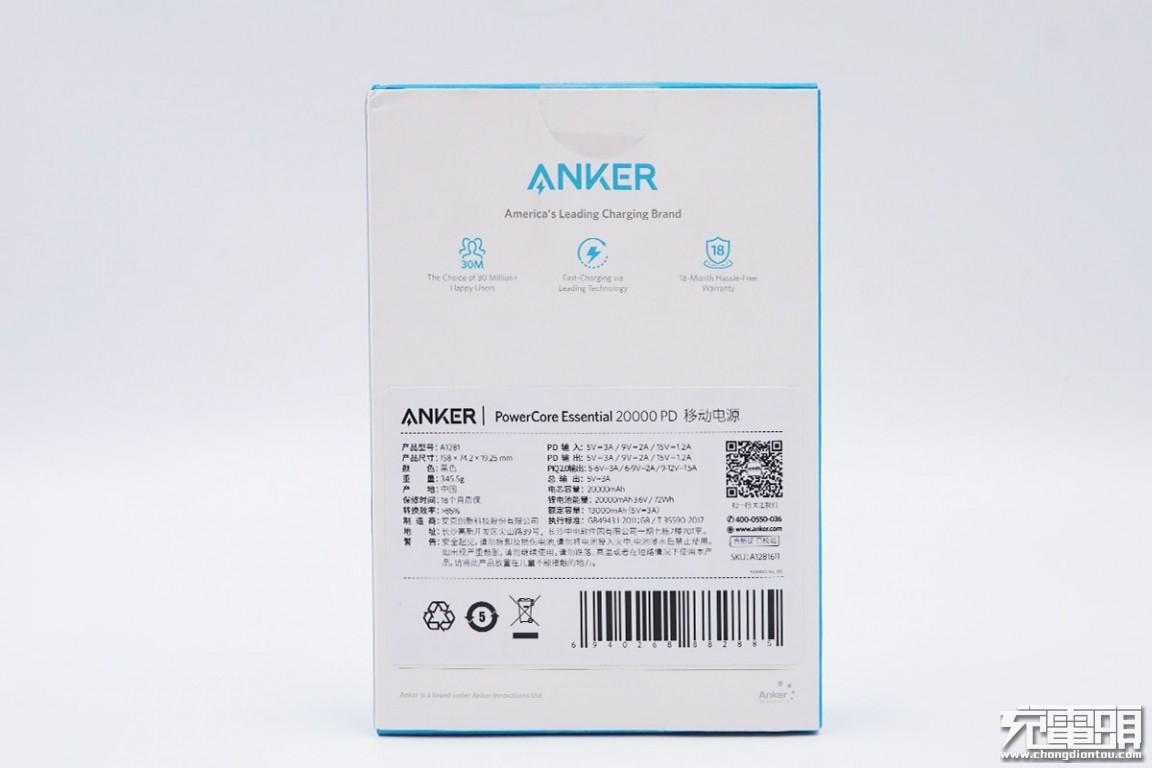

背面是产品的规格参数信息。
打开包装，内有纸盒对产品进行固定和保护。
包装内含：黑色网状收纳袋、USB-C to USB-C充电线、移动电源、说明书、合格证、保修卡。
CC数据线特写，线头处有凹印的“ANKER”logo，线身与线头交界处采用抗弯折处理。
充电宝采用PC阻燃材质黑色外壳，表面做了晒纹处理，边缘及四角为弧面过渡不硌手，一端是品牌logo另一端是电源开关键。
“ANKER”logo特写，表现的晒纹处理在增加美观度和手感上效果很好。
电源开关键特写，上面有四颗LED指示灯，充电宝在工作时显示蓝色光。
背面及侧面是一个整体，表面进行磨砂处理，手感细腻，下端有产品的规格参数信息。
产品名称：PowerCore Essential 20000 PD 移动电源型号：A1281电芯容量：20000mAh 锂电池能量：20000mAh 3.6V/72WhPD输入：5V/3A、9V/2A、15V/1.2APD输出：5V/3A、9V/2A、15V/1.2APIQ 2.0输出：5-6V/3A、6-9V/2A、9-12V/1.5A总输出：5V/3A额定容量：13000mAh(5V/3A)SN：AFYRZH0937100033安克创新科技股份有限公司制造
侧面是1A1C两个接口，旁边是凹印的IQ和PD以及规格参数。
产品大小与iPhone 11Pro max差不多。
厚度约为一元硬币直径的四分之三。
净重约为345g。
使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持Apple 2.4A、USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP快充协议。

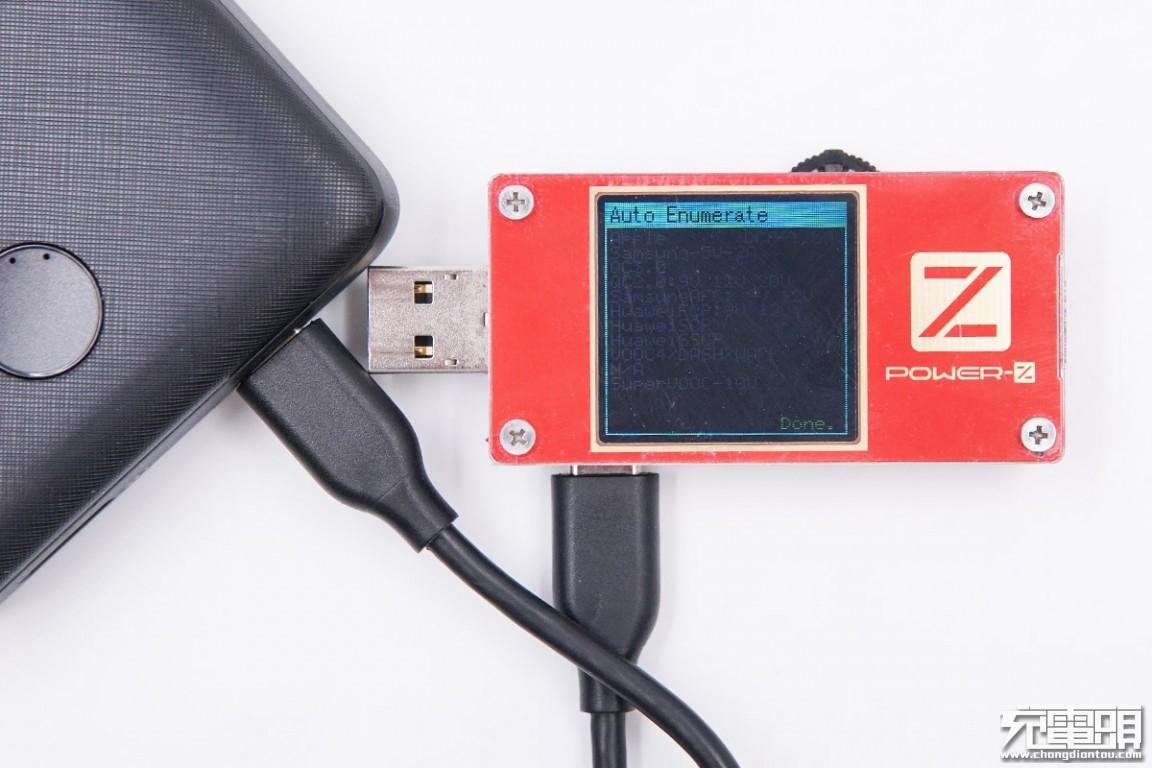

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，没有检测到该接口所支持的协议。
USB-C接口的PDO报文显示USB-C接口支持USB PD3.0快充标准，具备5V/3A、9V/2A、15V/1.25A三组固定电压档位。
这款移动电源封装做得非常好，费了很大力气才拆开PCB板所在位置的外壳。PCB板通过黑色螺丝固定，USB-A接口为沉板过孔焊接，指示灯之间通过黑色泡棉隔开。
黑色热敏电阻通过注胶紧贴在电芯上，PCB板和电芯通过指示灯两边的焊片点焊连接。
PCB板另一面元器件一览：USB-A接口、USB-C接口、磁环电感、两颗固态电容等。此外USB-A接口外壳上贴有防尘胶带。
下面我们仔细了解PCB板上各个元器件。
USB-A接口特写，金属外壳里面是一层塑料内衬，这是ANKER一贯的产品特色。
USB-C接口特写，蓝色舌片不漏铜。
磁环电感特写，外套热缩管，磁芯黑色漆，边缘打胶固定。

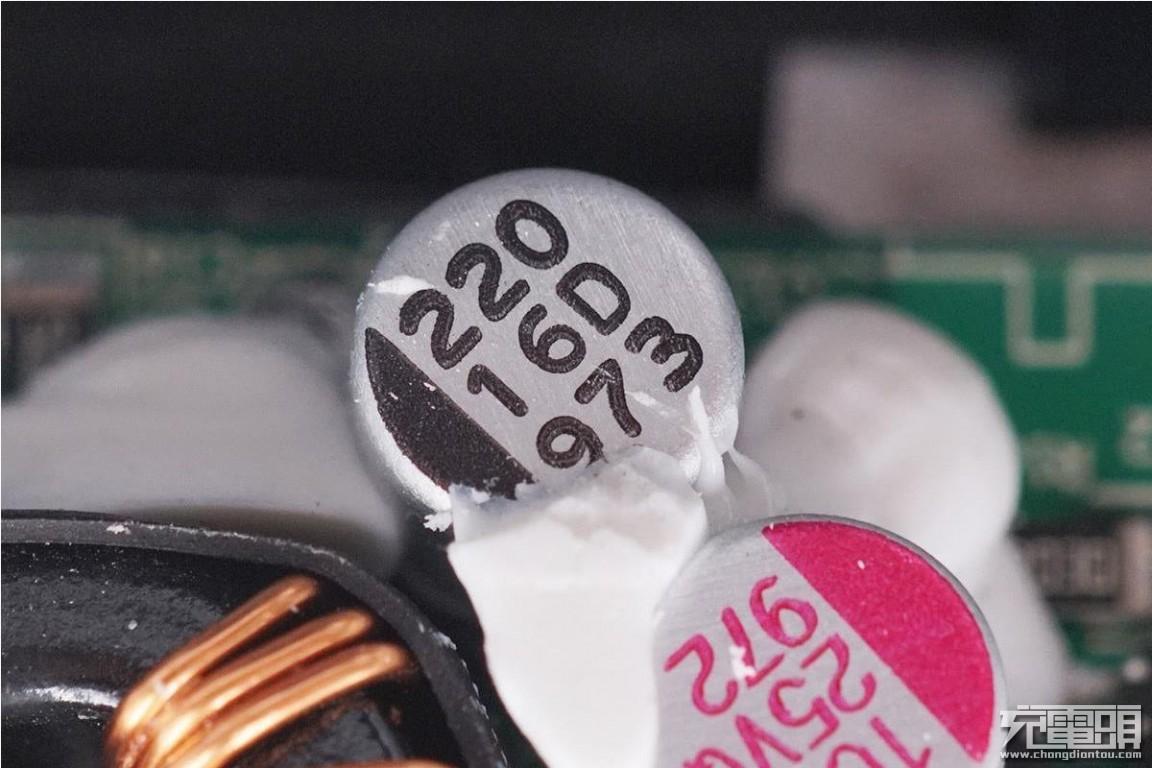

输出滤波固态电容，规格220μF 16V，这里作为USB-A接口的输出滤波。
另一颗输出滤波固态电容，规格为100μF 25V，作为USB-C接口的滤波输出。两颗固态电容打胶固定。
电池保护管是QM2542N，被白色硅胶覆盖。
UBIQ QM2542N 详细资料。
另外两颗QM2542N电池保护管。
丝印3U4L是宏康的电池保护IC，与前面的三颗电池保护管共同组成电池保护板。
四颗开关管，其中三颗丝印M3017A，用于端口切换，QN3103为开关管，两颗组成同步升降压拓扑。

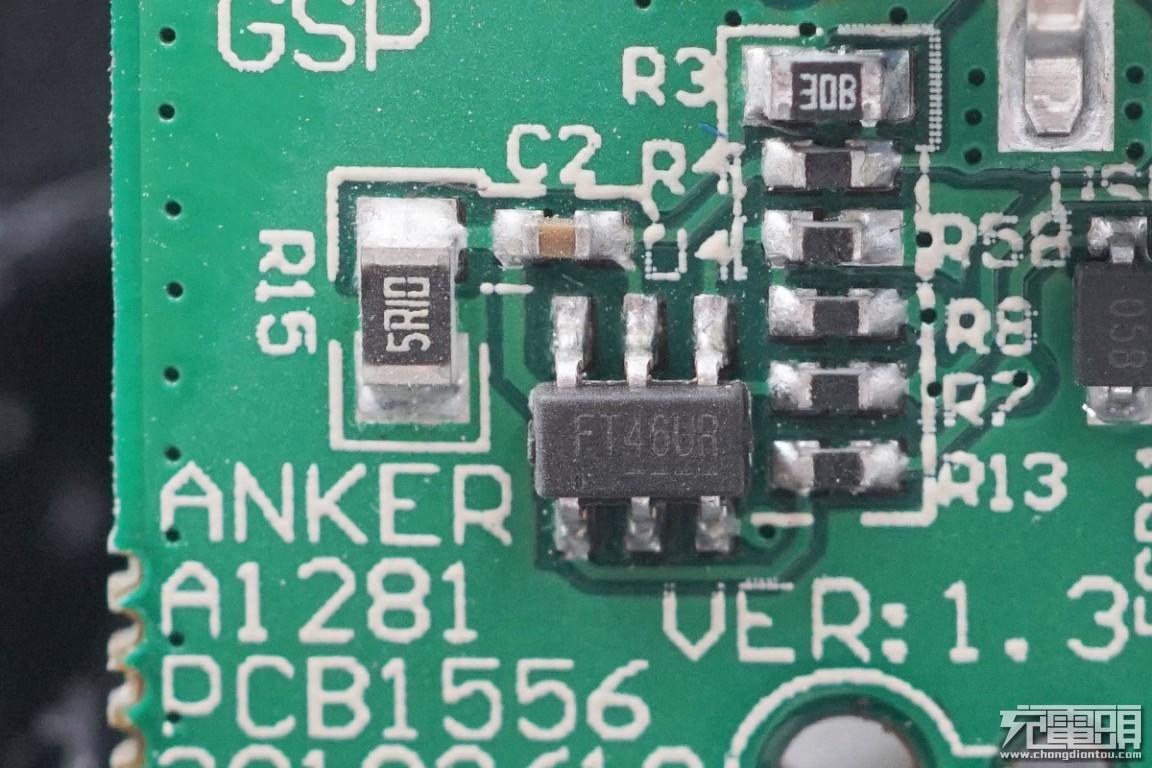

丝印FT4是天钰FP6601Q快充协议IC，用于USB-A接口输出协议控制。天钰FP6601Q是一款快速充电协议芯片，支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。
天钰FP6601Q详细规格资料。
丝印L2016的MOS管，作为USB-A接口控制开关和过流保护。
再来看PCB板背面情况。
USB PD快充协议芯片，赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。
赛普拉斯CYPD3171规格资料。充电头网了解到，采用赛普拉斯CYPD3171协议芯片的产品还有努比亚红魔10000mAh电竞移动电源、小米无线充电器（20W快充版）、华为快充无线充电器（CP85）、HELPERS LAB 20000mAh 60W 双PD+QC移动电源等。
HOLTEK合泰单片机 HT66F018，用于移动电源电量显示，控制，保护等功能。
移动电源主控芯片采用了上海南芯半导体的SC8813。南芯SC8813是一颗同步整流降压充电器，同时支持反向升压输出，I²C接口数控调节输出电压。可支持非常宽的输入电压，使用于1-4节的锂电池应用，开关管外置。
南芯SC8813详细规格资料。充电头网了解到，南芯SC8813在小米移动电源3 USB-C双向快充版、紫米20000mAh移动电源QB822、紫米10000mAh USB PD快充移动电源QB910均有用到。

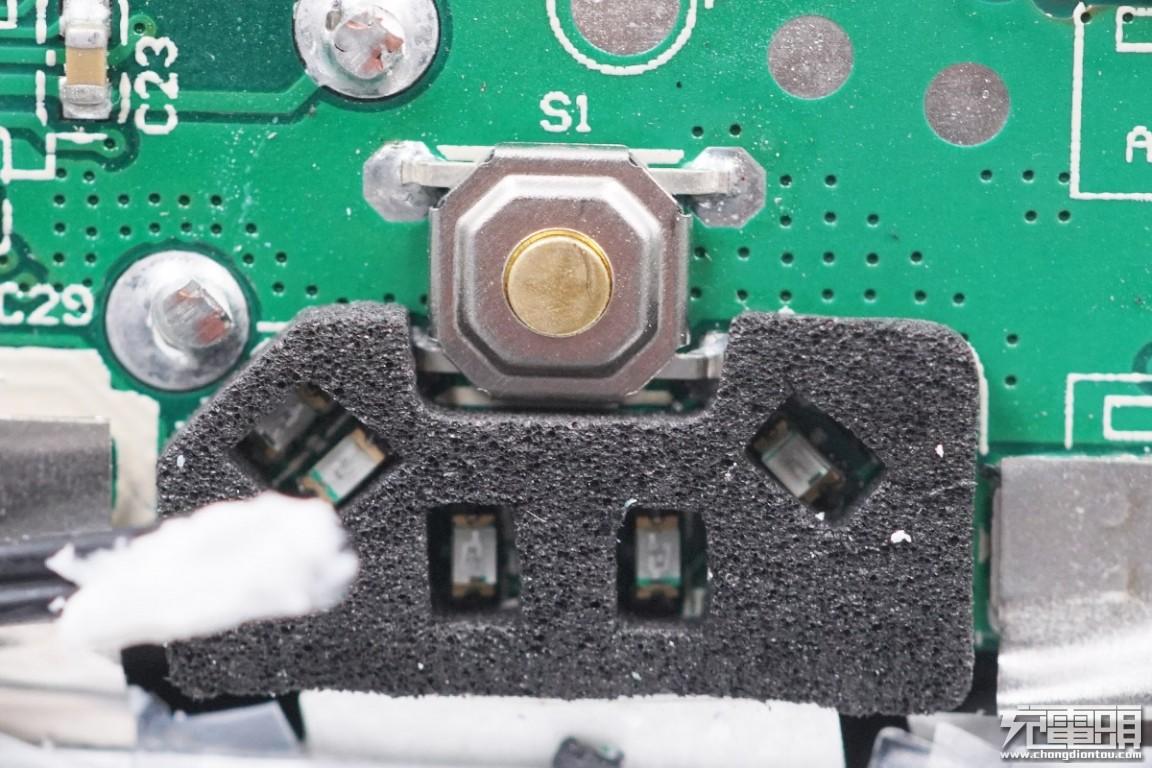

电源开关键特写，贴片焊接。
指示灯特写，左上角为PD快充指示灯和电量指示灯共享一个格子。
充电头网拆解总结
ANKER安克20000mAh PD移动电源A1281采用PC阻燃材质外壳，上表面做了晒纹处理以增加美感，其余面为磨砂处理，手感细腻。USB-A接口支持Apple 2.4A、USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP快充协议。USB-C接口支持USB PD3.0快充标准，具备5V/3A、9V/2A、15V/1.25A三组固定电压档位。续航持久的同时，可以满足多种数码设备的快充需求。
充电头网通过拆解发现，这款移动电源封装非常的牢固可靠，内部采用南芯半导体SC8813主控芯片，赛普拉斯CYPD3171快充协议IC和天钰FP6601Q快充协议IC等，用料扎实。此外使用三颗QM2542N电池保护管和SOT23电池保护IC组成的电池保护板对电芯进行保护，电容和电感等均有注胶进行固定，数据脚均有ESD进行静电防护，更加提高可靠性。
一文带你看懂十年来小米原装INBOX充电器主控芯片的变化
前言
据知名调研机构Canalys的调研数据显示，2024年Q2季度小米手机全球市场份额达到15%，比去年同一时期市场份额上升2%，稳居前三名，累计销量十分可观。为帮助各位读者朋友了解这些年小米INBOX快充主控芯片的选型情况，充电头网整理了小米以往23款INBOX充电器的拆解案例，看看哪家芯片厂商更受小米工程师青睐。
小米INBOX充电器主控芯片应用案例
文中出现的电源芯片如上表所示。
初级主控芯片数据分析
将文中初级主控芯片厂商占比绘制成饼图，发现安森美占比最高，为26%。
将初级主控芯片厂商单芯片应用次数绘制成条形图，发现安森美NCP1342应用次数最多，为6次。
同步整流芯片数据分析
将文中同步整流芯片厂商占比绘制成饼图，发现MPS占比最高，为35%。
将同步整流芯片厂商单芯片应用次数绘制成条形图，发现MPS MP6908A的应用次数最多，为6次。
简单看过初次级芯片的占比数据情况，下面小编将为您介绍芯片特性以及实际应用案例。
18W功率段
MI小米5标配充电器
小米5的充电器比起小米4标配的MDY-03-EB充电器功率提升了6W，最直观的感觉就是充电速度上快了不少，充电器输出的接口依旧为USB-A标准接头，保证了向下兼容通用性。
内置初次级二合一芯片
PI SC1271K
充电器内置PI SC1271K，该芯片内部集成了初级开关管、PWM 控制器、次级同步整流控制器。
相关阅读：
1、就是快！小米5标配充电器首发评测
MI小米6充电器比亚迪版
小米6原装电源适配器外壳采用灰白两色拼接，外壳做工精致、体积小巧，支持18W QC3.0快充。插脚为中规，出去旅游也可以在美规国家、地区使用。
内置初级主控芯片
Renesas瑞萨IW1782
初级PWM控制器为瑞萨IW1782。
内置同步整流芯片
丝印6G32芯片
同步整流控制器丝印为6G32，实际型号不明。
相关阅读：
1、小米、比亚迪强强联手：小米6充电器比亚迪版拆解
MI小米6充电器
米6原装充电器做工很精致，输出性能不俗。内部使用了同步整流方案，初次级侧用塑料加以隔离保护，而在性能和QC3.0兼容性上都表现不错，给与好评。
内置初次级二合一芯片
PI INN2215K
PI INN2215K为高集成度主控，芯片包含扫描逆程控制器，650V MOSFET，二次侧传感和同步整流驱动程序等。
相关阅读：
1、小米6充电器拆解，这三家芯片成最大赢家
30W功率段
MI小米CC 9 Pro 30W快充充电器
小米30W快充充电器在外观上延续了27W快充和45W快充的设计风格，并增加了10V/3A这个全新的电压档位，协议方面依然兼容QC3.0、QC2.0快充，并通过了高通QC3.0认证。
内置初次级二合一芯片
PI SC1711C
主控芯片型号为SC1711C，小米向PI定制的料号，属于InnoSwitch3-Pro系列，内置PWM主控、高压MOS以及同步整流控制器，集成度非常高。
相关阅读：
1、小米手机原装30W快充充电器拆解：内置英集芯定制芯片，支持USB PD
27W功率段
MI小米9手机27W原装充电器
小米9全系标配27W有线快充，手机从没电到充满只需60分钟，标配的这款27W充电器功不可没。同是这款充电器通过了高通QC3.0认证，给小米6、小米8均能实现满速快充。不过需要注意的是，这款充电器虽然支持20V输出，但并不支持USB PD快充协议，直接给手机充电时也用不上20V电压，这主要是用来驱动小米20W无线充电器。
内置初次级二合一芯片
PI INN3266C
PI INN3266C属于PI InnoSwitch 3-CP家族，内建650V/725V耐压开关管，PWM控制器，同步整流控制器，反馈电路，集成度高，可靠性高，节省PCB面积，提高功率密度。INN3266C输出功率27W，符合充电器标称。
相关阅读：
1、拆解报告：小米9手机27W原装充电器MDY-10-EH
33W功率段
MI小米33W PD快充
红米K30 Pro原装33W快充充电器机身整洁光滑，机身小巧使用方便。USB-A口支持QC2.0/3.0以及小米私有快充协议MI ChargeTurbo。搭配特殊的原装数据线使用，充电器还支持USB PD3.0快充标准，还具备5V3A、9V3A、15V1.8A、20V1.35A以及两组PPS电压档位，使得充电器的通用率很好，实用性强。
内置初次级二合一芯片
PI SC1711C
主控芯片型号为SC1711C，是小米向PI定制的料号，属于InnoSwitch3-Pro系列，内置PWM主控、高压MOS以及同步整流控制器，集成度非常高。
相关阅读：
1、魔改团队又增一员：小米33W PD快充拆解
45W功率段
MI小米9 Pro原装45W快充充电器
这款小米9 Pro原装45W快充充电器采用亮面烤漆工艺，侧面过渡圆润，洁白美观且手感很好。机身壳采用PC阻燃材质，支持QC2.0和QC3.0快充协议，具备5V、9V、10V、20V四组固定电压档位，能够满足大多数电子产品的快充需求。
内置初级主控芯片
Richtek立锜科技RT7752
PWM主控芯片丝印5A=S2R，典型的立锜丝印风格，实际型号为RT7752。
内置同步整流芯片
MPS MP6908
丝印IAZEJ的次级同步整流控制器，来自MPS芯源半导体，型号MP6908。
相关阅读：
1、拆解报告：小米9 Pro原装45W快充充电器
55W功率段
MI小米11原装55W氮化镓充电器
小米11原装55W氮化镓充电器不仅进行了魔改，同时又与时俱进，采用氮化镓技术，机身小巧功率密度约0.9W/cm³。此外造型也是家族风，插脚接口靠侧边设计，搭配原装线使用，不仅支持55W私有快充，还支持50W PD快充。
内置初级主控芯片
ONSEMI安森美NCP1342
安森美NCP1342是一颗高度集成的准谐振反激控制器，用于高性能的开关电源，内部集成X2电容放电，支持宽范围VCC供电和VCC过压保护，内置过热关断，支持完善的保护功能。
内置同步整流芯片
MPS MP6908A
丝印IBHJM为次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
相关阅读：
1、拆解报告：小米11原装55W氮化镓充电器
65W功率段
MI小米10 Pro原装65W快充充电器
小米10 Pro 65W原装充电器机身整洁光滑，侧面为光滑弧面过渡，机身小巧轻便，易于携带。A口支持QC2.0/3.0以及小米私有快充协议MI ChargeTurbo。搭配特殊的原装数据线使用，充电器还支持USB PD3.0快充标准，具备5/9/15/20V四个固定电压输出档，另外还包含一个隐藏的11V6A电压，是小米10 Pro 50W专用快充档，此外这款充电器也能支持Type-C笔记本充电。
内置初级主控芯片
Leadtrend通嘉丝印Mi5763B1GS芯片
PWM主控芯片，丝印Mi5763B1GS，通嘉为小米深度定制专属版本。
内置同步整流芯片
Leadtrend通嘉丝印丝印MI8526芯片
次级同步整流控制器，丝印MI8526，通嘉为小米深度定制专属版本。
相关阅读：
1、拆解报告：小米10 Pro原装65W快充充电器
67W功率段
MI小米新款67W快充充电器
小米新款67W充电器，外观设计上与老款保持一致，简洁一如既往。在寸土寸金的空间里尺寸进一步减小，可以看出这款充电器在保持精致的道路上没有妥协。此外，这是一款独特的魔改快充充电器，支持小米私有快充，同时也支持PD快充，当外出办公，这款适配器可以搞定笔记本和手机充电，性能不打折。因此对新老客户而言，这依然是一款具备高水准的产品力的快充充电器。
内置初级主控芯片
丝印MI5763K1GS芯片
内置小米定制PWM主控芯片，丝印MI5763K1GS，实际型号未知。
内置同步整流芯片
丝印MI8526芯片
次级同步整流控制器同样为小米定制，丝印MI8526，实际型号未知。
相关阅读：
1、拆解报告：小米新款67W快充充电器
Redmi Note 12 Pro原装67W国产快充充电器
Redmi Note 12 Pro自带的国产化67W快充充电器，延续了小米手机原装充电器的家族风格，充电器采用固定插脚设计，并采用专用USB-A接口，搭配小米专用的USB-A转USB-C数据线，可以支持65W PD快充，满足为笔记本电脑充电和其他安卓手机充电。
内置初级主控芯片
SOUTHCHIP南芯科技SC3005N
初级控制器来自南芯科技，型号SC3005N，是一颗高性能多模式反激控制器，具备极低的待机功耗和超快的启动速度。芯片具备自适应开关频率折返功能，可在整个负载范围内获得高转换效率。在满载时以最高开关频率运行。
内置同步整流芯片
SOUTHCHIP南芯科技SC3501
同步整流控制器来自南芯科技，型号SC3501，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最高可达22V，最低可低至0V，满足PD快充应用。专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
相关阅读：
1、拆解报告：Redmi Note 12 Pro原装67W国产快充充电器
Redmi K40游戏增强版原装67W快充充电器
这款充电器不仅能够支持小米私有的67W快充，而且还兼容QC3.0、USB PD等快充协议，并且获得了高通QC3.0认证，USB PD快充方面则是拥有最大65W输出能力，可以搭配原装线为部分笔记本电脑充电。
内置初级主控芯片
丝印MI5763K1GS芯片
小米定制PWM主控芯片，丝印MI5763K1GS，是一颗准谐振反激控制器。左侧是初级检测充电器温度的热敏电阻，配合主控芯片进行充电器过热保护。
内置同步整理芯片
丝印MI8526芯片
次级同步整流控制器同样是小米定制芯片，丝印MI8526。
相关阅读：
1、拆解报告：Redmi K40游戏增强版原装67W快充充电器
MI小米11 Pro/Ultra标配67W快充充电器
作为又一款小米手机标配充电器，这款67W充电器风格依旧，机身光滑简洁，采用固定插脚和魔改USB-A口，且靠机身一侧布局。充电器支持小米最新11V6.1A私有快充，同时也具备QC、PD通用快充协议，具备5V3A、9V3A、15V3A、20V3.25A电压档位。对于小米用户来说既可满足手机快充，还能拿来给笔电等PD快充设备使用。
内置初级主控芯片
Leadtrend通嘉丝印MI5763K1GS芯片
小米向通嘉科技定制的PWM主控芯片，丝印MI5763K1GS。
内置同步整流芯片
丝印MI8526芯片
小米定制次级同步整流控制器，丝印MI8526。
相关阅读：
1、拆解报告：小米11 Pro/Ultra标配67W快充充电器
90W功率段
MI小米13 Ultra原装90W氮化镓充电器
小米13 Ultra氮化镓充电器为国标固定插脚，外观仍然为小米家族风格。充电器采用USB-A接口，支持最大90W小米私有快充，满足小米13 Ultra手机快充。搭配小米专用的USB-A转USB-C线，可以实现65W PD输出功率，兼顾笔记本电脑和其他安卓手机充电使用，对于经常出差的商务人士来说出门带一个就够了。
内置初级主控芯片
HYASIC华源智信HY1658M
初级主控芯片为华源智信HY1658M，是一颗智能多模式反激控制器，芯片内置高压启动，支持多种工作模式，可在QR与CCM模式之间自动切换，平衡开关损耗和导通损耗。芯片内置抖频改善EMI性能，自适应栅极驱动器可平衡开关损耗和EMI，驱动输出电压钳位为12V。
内置同步整流芯片
HYASIC华源智信HY905M
同步整流控制器来自华源智信半导体，型号HY905M，是一颗数字自适应多模式同步整流控制器，支持低侧应用，无需辅助线圈供电。支持DCM、CCM、PFM和QR多种工作模式，供电电压范围为3.2-25V，驱动电压钳位7.4V，具有高电流输出能力，适配多种同步整流管。具有自适应预关闭驱动以加快关闭过渡，采用SOT23-6封装。
相关阅读：
1、拆解报告：小米13 Ultra原装90W氮化镓充电器
MI小米90W USB PD快充充电器ADC90TM
小米90W PD充电器在外观方面保持家族ID设计，白色的亮面外壳，方正中透露出一丝圆润的体型，重量方面保持了以往的水准，与同量级的苹果87W充电器相比，更加轻便。作为市面上为数不多的超大功率PD充电器，在实际测试中这款小米充电器表现的也很不错，支持5V、9V、12V、15V、20V五个PD档位输出，最大功率90W，通吃手机、平板、笔记本电脑，在功率上几乎没有它不能满足的PD设备。
内置初级主控芯片
NXP恩智浦TEA19363LT
PWM主控芯片为NXP恩智浦TEA19363LT。
内置同步整流芯片
NXP恩智浦TEA1993TS
次级同步整流控制器同样由NXP恩智浦提供，型号TEA1993TS。
相关阅读：
1、拆解报告：小米90W USB PD快充充电器ADC90TM
100W功率段
MI小米100W USB-C氮化镓充电器
小米这款100W氮化镓快充作为小米旗下氮化镓快充的补充，采用了家族式的外观设计，白色外观，固定插脚设计，和此前推出的33W以及65W氮化镓充电器设计相同。充电器支持100W功率输出，可为笔记本电脑充电。同时支持5-11V 5A PPS快充输出，满足安卓手机的快充需求。
内置初级主控芯片
ONSEMI安森美NCP1342
开关电源初级主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护及多重完善的保护功能。
内置同步整流芯片
MPS MP6908A
同步整流控制器丝印IBHJN，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。
相关阅读：
1、拆解报告：小米100W USB-C氮化镓充电器
RedmiBook Pro 15笔记本标配100W PD快充充电器
RedmiBook Pro 15笔电标配的100W充电套装，其中充电器造型方正扁平，且设计非常简洁。产品定位是笔电大功率适配器，采用单C口配置，主打QC、PD3.0快充，具备5V3A、9V3A、12V3A、15V3A、20V5A五组标准电压档位，因此充笔记本会有很好的效果，而对手机等设备就不要太过期待了。
内置初级主控芯片
NXP恩智浦TEA19361T
充电器主控芯片采用恩智浦TEA19361T，其采用准谐振反激，支持宽电压范围输出，支持轻载下的突发模式。
内置同步整流芯片
MPS MP6908
MPS次级同步整流控制器MP6908支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。
相关阅读：
1、拆解报告：RedmiBook Pro 15笔记本标配100W PD快充充电器
120W功率段
MI小米海外版120W快充充电器
小米这款欧版120W充电器采用PC阻燃材质白色外壳，主体为亮面设计，整体光滑简洁。这款充电器为USB-A接口，支持小米私有的20V6A快充档位，还支持QC2.0/3.0快充，搭配小米专用USB-A转USB-C线缆可以进行PD 65W快充，满足手机、笔记本等设备充电需求。
内置初级主控芯片
ONSEMI安森美NCP1342
主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。
内置同步整流芯片
MPS MP6908A
同步整流控制器丝印IBHJM，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。
相关阅读：
1、拆解报告：小米海外版120W快充充电器
Redmi Note 11 Pro+标配120W充电器
这款充电器为Redmi 11 Pro+的标准配件，在外观方面也保留了小米家族快充电源的风格，而120W功率对于手机充电来说，已经触及天花板，急速模式下15分钟喂饱手机，解决了用户在续航方面的担忧。尤其值得一提的是，小米这次竟然是将大家视为旗舰快充的120W下放至千元机市场，这一举措可谓是大刀阔斧的革新，从此更多千元机用户也能感受到技术发展带来的快感，有助于推动快充技术的普及。
内置初级主控芯片
ONSEMI安森美NCP1342
安森美NCP1342这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。
内置同步整流芯片
MPS MP6908A
同步整流控制器实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
相关阅读：
1、百瓦快充进入千元机市场，Redmi Note 11 Pro+标配120W充电器拆解
MI小米首款手机品牌120W快充
小米10至尊纪念版原装120W快充充电器采用PC阻燃材质白色外壳，主体亮面设计，整体光滑简洁。这款充电器在将功率提升到120W的同时，仍把体积控制的很好，1W/cm³的功率密度面对氮化镓充电器也毫不逊色。实测除特殊的20V6A快充档位外，充电器还支持QC2.0/3.0和PD 65W快充，满足手机、笔记本等设备充电需求，外出带一个就够了。
内置初级主控芯片
ONSEMI安森美NCP1342
主控芯片为安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。
内置同步整流芯片
MPS MP6908A
丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
相关阅读：
1、首款手机品牌120W快充深度拆解
Redmi红米K60 Pro原装120W氮化镓充电器
红米K60手机自带的120W充电器延续了小米手机原装充电器的家族风格，采用固定插脚设计，并采用USB-A接口，支持20V6A输出规格。搭配小米专用的USB-A转USB-C线，可以实现USB-PD快充，具备65W输出功率，兼顾笔记本电脑和其他安卓手机充电使用。
内置初级主控芯片
SOUTHCHIP南芯科技SC3005
充电器主控芯片来自南芯科技，型号SC3005，是一颗高性能多模式反激控制器，内置X电容放电和高压启动，可实现极低的待机功耗和超快的启动速度。
内置同步整流芯片
SOUTHCHIP南芯科技SC3501
同步整流控制器来自南芯科技，型号SC3501，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最高可达22V，最低可低至0V，满足PD快充应用。专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
相关阅读：
1、拆解报告：红米K60 Pro原装120W氮化镓充电器
140W功率段
MI小米140W氮化镓快充充电器
小米140W氮化镓快充充电器延续米系快充简约设计风格，支持100-240V全球宽电压输入以及通过了国家CCC安规认证。产品性能方面，支持QC3.0、PD3.0通用快充协议以及小米私有快充协议，支持最大小米140W私有快充和100W PD快充，满足米系设备和苹果设备的快充需求。
内置初级主控芯片
Joulwatt杰华特JW1526
主控芯片采用杰华特JW1526，这是一颗高频ZVS控制器，ZVS开通电压可编程，工作频率可编程，最高可达270KHz。此外内置负压电流采样，支持X-cap放电以及加入抖频功能，改善系统的EMI性能，支持30-200W快充应用。
内置同步整流芯片
Joulwatt杰华特JW7726B
同步整流控制器来自杰华特，丝印JWJ9J，实际型号为JW7726B，是一颗同步整流控制器，支持ACF主动钳位、DCM、QR准谐振以及CCM反激的同步整流控制器，具备快速关断能力。支持高侧和低侧应用，具有低待机电流。在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。
相关阅读：
1、拆解报告：小米140W氮化镓快充充电器
210W功率段
Redmi红米Note12 探索版原装210W氮化镓充电器
小米210W氮化镓快充充电器延续了小米充电器的家族式设计，采用固定插脚设计，具备单USB-C接口，不仅支持小米210W快充，还兼容65W PD快充，满足日常手机和笔记本电脑的充电使用。
内置初级主控芯片
ONSEMI安森美NCP1342
主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置高压启动，主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。
内置同步整流芯片
MPS MP6908A
同步整流控制器丝印IBHJN，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。
相关阅读：
1、拆解报告：红米Note12 探索版原装210W氮化镓充电器
充电头网总结
充电头网通过整理文中数据了解到，在初级主控芯片厂商占比方面，安森美占比最高，可达26%，其次便是PI，占比为22%。而在初级主控芯片单芯片应用次数方面，应用次数最多的芯片为安森美NCP1342。另外，在次级控制器厂商占比方面，占比最高的厂商来自MPS，占比可达35%，其次便是PI，占比为22%。而在次级控制器单芯片应用次数方面，应用次数最多的芯片为MPS MP6908A。
