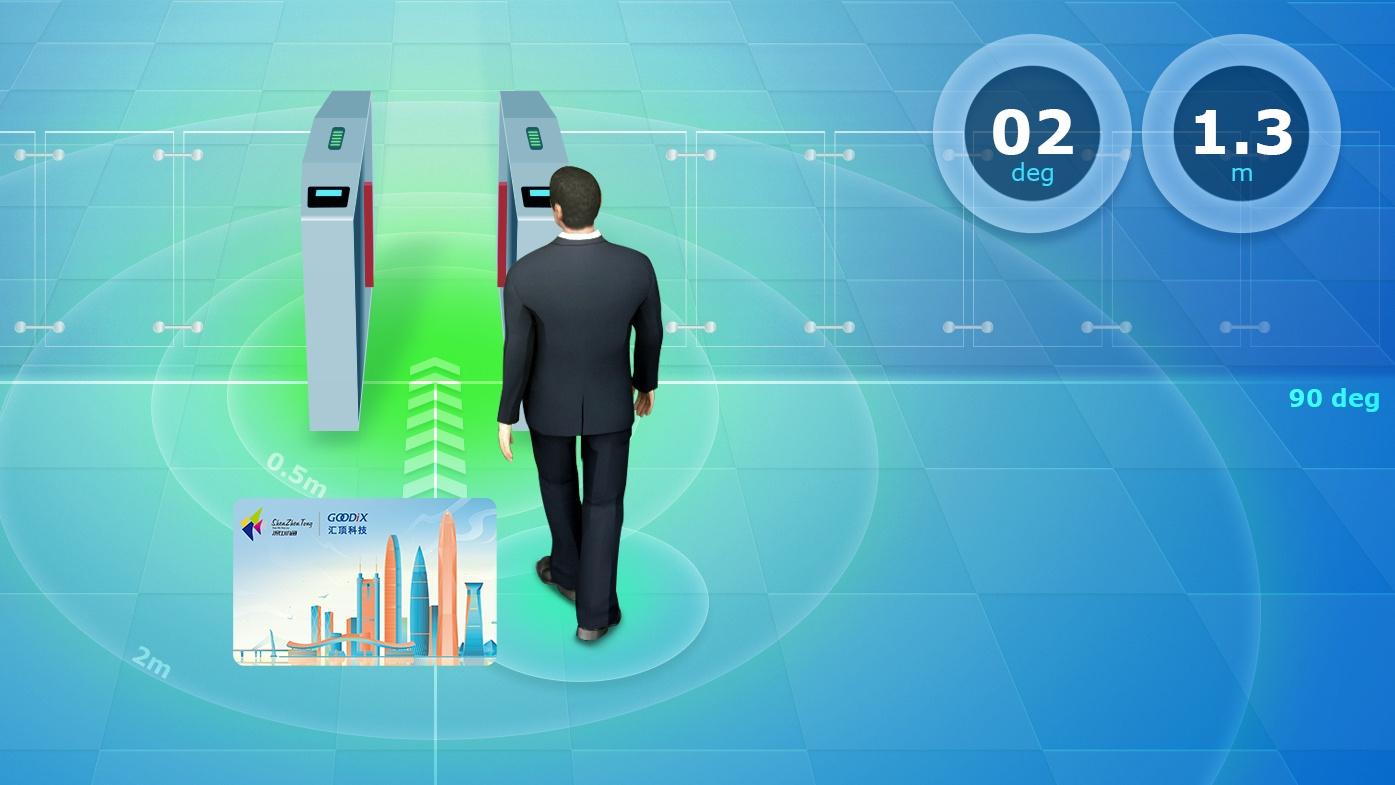

深圳通与汇顶科技成功演示“无感过闸+多物理路线通行识别”集成系统，实现无感支付、无障碍换乘。

据深圳通方面介绍，虽然无感支付这个词对于我们来说并不陌生，多场景已实现“人脸识别”的无感支付模式，2021年底通车运行的深铁20号线也上线了刷脸进站。但此次提出的方案与“人脸识别”方式不一样，此次采用UWB技术，真正做到智能追踪、感应开闸的无感支付。用户携带内嵌UWB功能芯片的设备（实体卡or手机等），提前完成设置，通过闸机时自动感应，完成开闸及扣费动作。

而对于无障碍换乘，则堵在在城际铁路与地铁换乘之间设置感应通道，用户携带内嵌UWB功能芯片的设备通过通道时无需刷卡和进出站，系统自动标记出行路径、自动支付城际铁路和地铁乘车费用，实现无障碍换乘与无感过闸支付过程。

据悉，此次演示采用了汇顶科技领先的eSE+COS安全解决方案，凭借其eSE芯片GSEA0丰富的物理接口和COS强大的软件功能，在不改变深圳通应用原有流程和代码的前提下，行业首创实现UWB安全交易，并兼容现有NFC闸机。此外，该方案还支持安全测距，将NFC、UWB的上层驱动协议栈统一集成到汇顶科技低功耗蓝牙SoC中，实现eSE+NFC+UWB+BLE全栈集成打通，通过模块化的改造大幅降低闸机升级改造难度。

近年，广东正在着力推进建立粤港澳大湾区“一票式”联程客运服务体系。深圳通董事长周世爽表示，无障碍换乘是实现大湾区轨道交通互联互通的关键技术，此次合作中，双方高效协同，快速攻克了众多技术难关。

汇顶科技高级副总裁、安全BU总经理叶金春表示，未来将继续致力于与行业客户、产业链伙伴共筑合作生态，以一站式创新解决方案，助力更多行业科技创新及新兴安全应用的加速普及。

【记者】李荣华

【作者】 李荣华

【来源】 南方报业传媒集团南方+客户端

睿能宝1万毫安快充移动电源拆解，两颗芯片搞定30W双口快充

近期充电头网拿到了RAVPOWER一款10000mAh移动电源，这款产品配备了USB-C和USB-A两个接口。C口支持双向快充，最大输出功率29W，A口最大输出18W，双口同时输出总功率也是29W。协议方面，兼容了PD、QC和APPLE2.4A等协议，可为iPhone SE、华为、小米等品牌手机进行快充。下面就和大家分享这款充电宝的拆解，看看其内部设计如何。

一、RAVPOWER 29W快充移动电源外观

包装盒采用黄绿配色，侧面印有产品名称、移动电源外观图以及五大特性标识等信息。

包装盒采用翻盖式设计，翻开封面即可看到产品实体以及使用场景图，展示效果好。

盒子背面有移动电源给笔记本充电场景图以及相关参数信息。

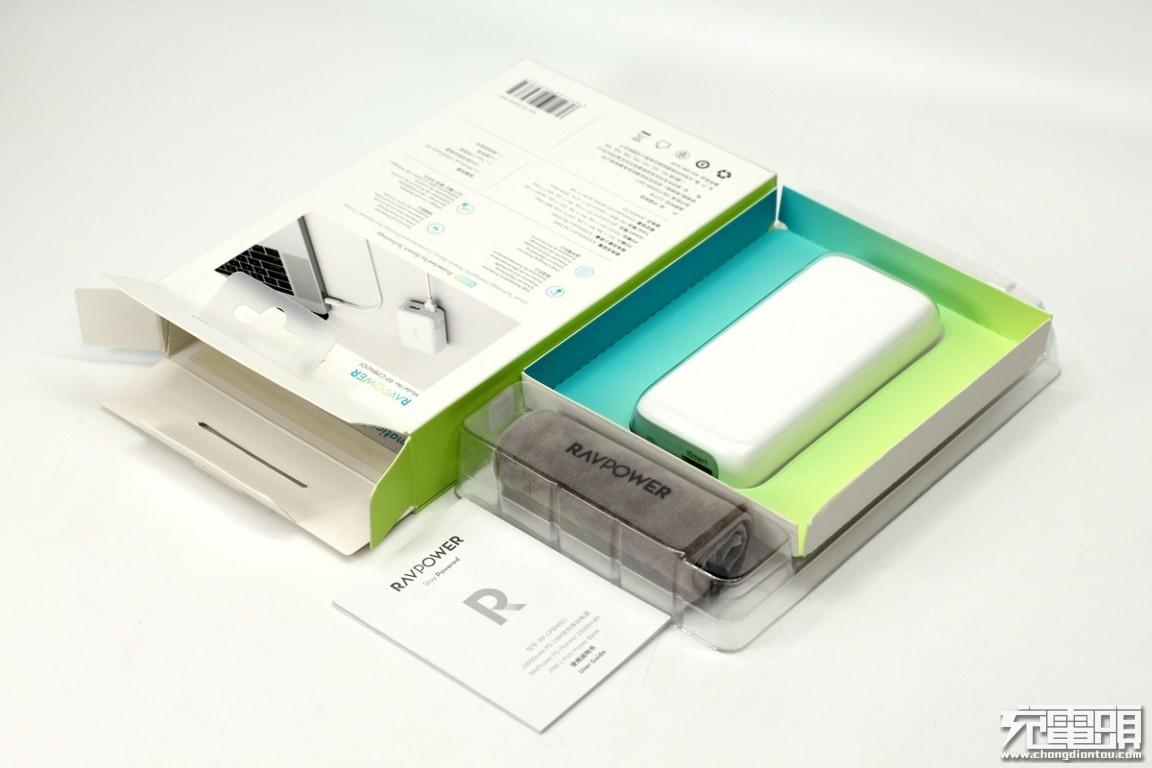

打开包装盒，内部使用透明塑料盒对产品进行固定和保护。

包装内含移动电源、USB-A to USB-C数据线、收纳袋和使用说明书。

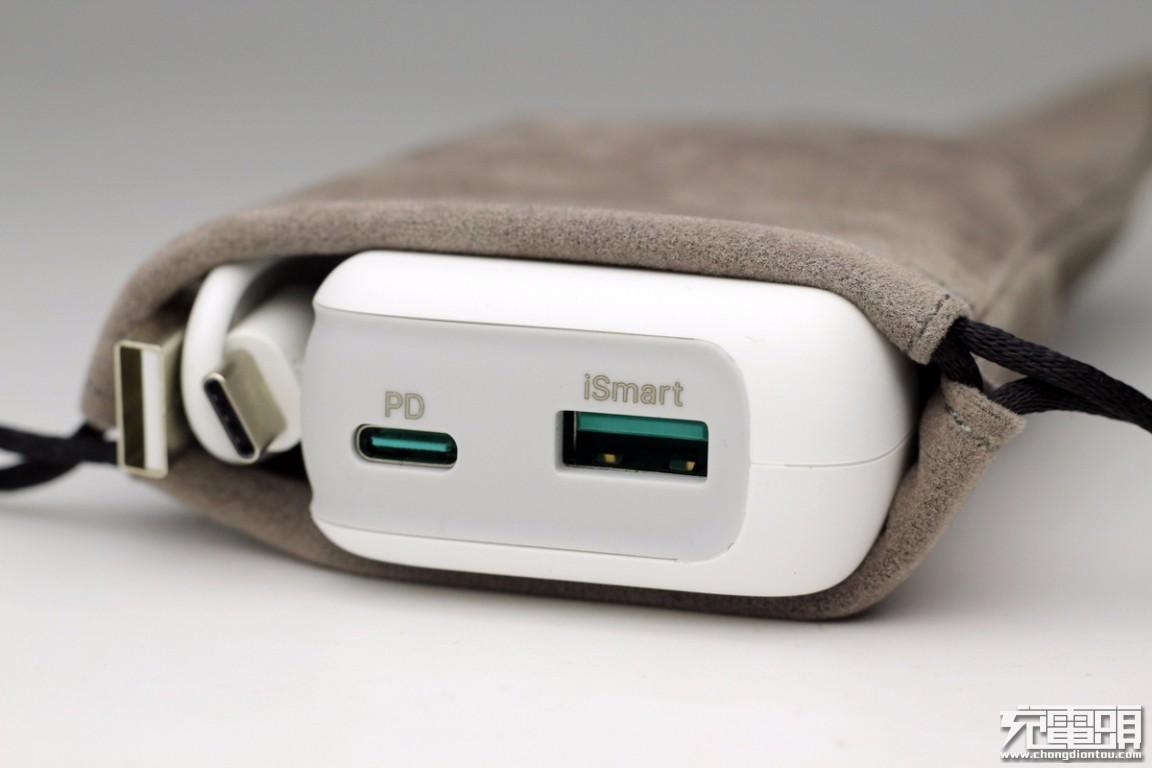

移动电源和数据线可同时放入收纳袋中，携带十分方便。

移动电源接口端外壳为灰色，其余机身壳均为白色，外壳表面磨砂处理，边角过渡圆润，产品整体设计十分简约。

机身灰色外壳部分特写，侧面是电源键和LED指示灯，顶面是1A1C两个接口，接口旁分别标注PD和ISmart字样。

背面外壳上标注移动电源的参数信息。

移动电源参数特写型号：RP-CPBN001锂电池容量：10000mAh/36.3Wh锂电池最小容量：9700mAh/35.21Wh额定容量：2100mAh/30.45Wh 14.5V/2A锂电芯：2INR21/70PD输入：5V3A、9V2A、12V1.5A 18W MaxPD输出：5V3A、9V3A、12V2A、14.5V2AiSmart输出：5V3A、9V2A、12V1.5A总输出：29W Max制造商：深圳市邻友通科技发展有限公司

使用游标卡尺实测移动电源长111.1mm。

宽度为51.4mm。

厚度为24.8mm。

移动电源净重约为191g。

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP和QC2.0/3.0协议。

另外使用KT002检测USB-C口输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、DCP和QC2.0/3.0协议。

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V2.4A、9V3A、12V2A、14.5V2A四组固定电压档位。

二、RAVPOWER 29W快充移动电源拆解

将机身壳拆开，边缘采用卡扣进行封装。

导线和镍片焊接处粘贴高温胶带绝缘，热敏电阻打胶和粘贴绝缘胶带处理，PCB板使用螺丝进行固定。

导光片上覆盖黑色塑料隔离板，防止串光。

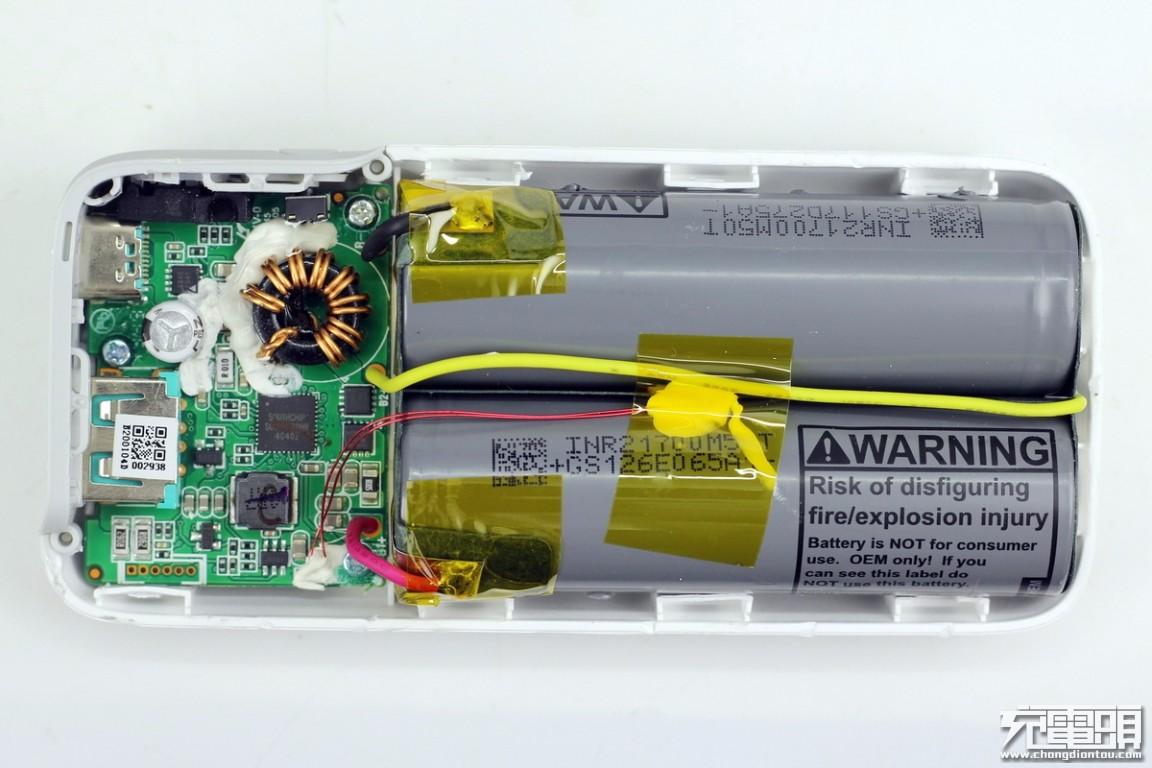

PCB板正面一览，电感、电容以及热敏电阻打胶处理。

PCB板背面一览。

经过对PCB板正背面电路观察分析发现，RAVPOWER 10000mAh 29W PD快充移动电源采用协议芯片控制，一路通过升降压IC进行电压转换，另外一路降压5V，实现单路快充，双口输出功率智能分配的设计架构，两节21700电池串联。下面我们从电芯放电到两路输出来分析各元器件的信息。

电芯和镍片点焊连接，此外粘贴青稞绝缘纸和绝缘胶带进行绝缘保护。

另一端同样使用镍片点焊连接，并且使用黄色导线连通PCB板。

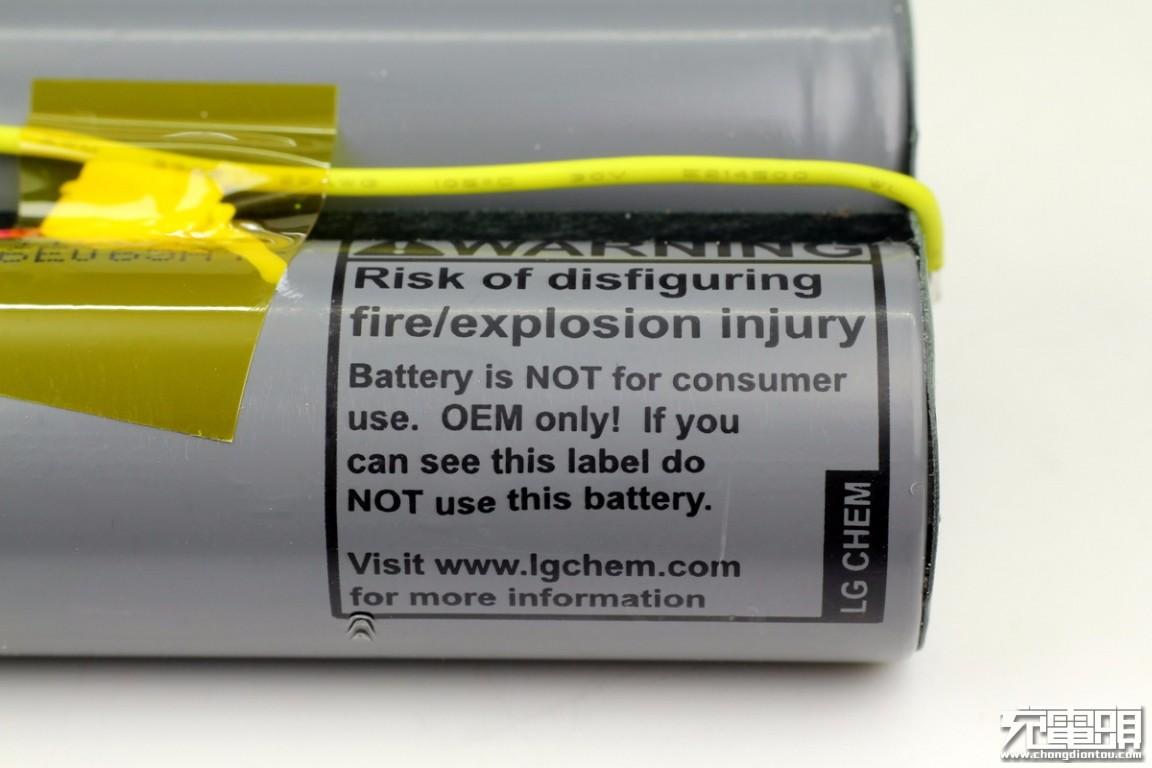

电芯一端印有警示语，电池只为OEM使用，不是为消费者使用，如果看到这个标签，不要使用这个电池，LG化工网站上有更多信息。

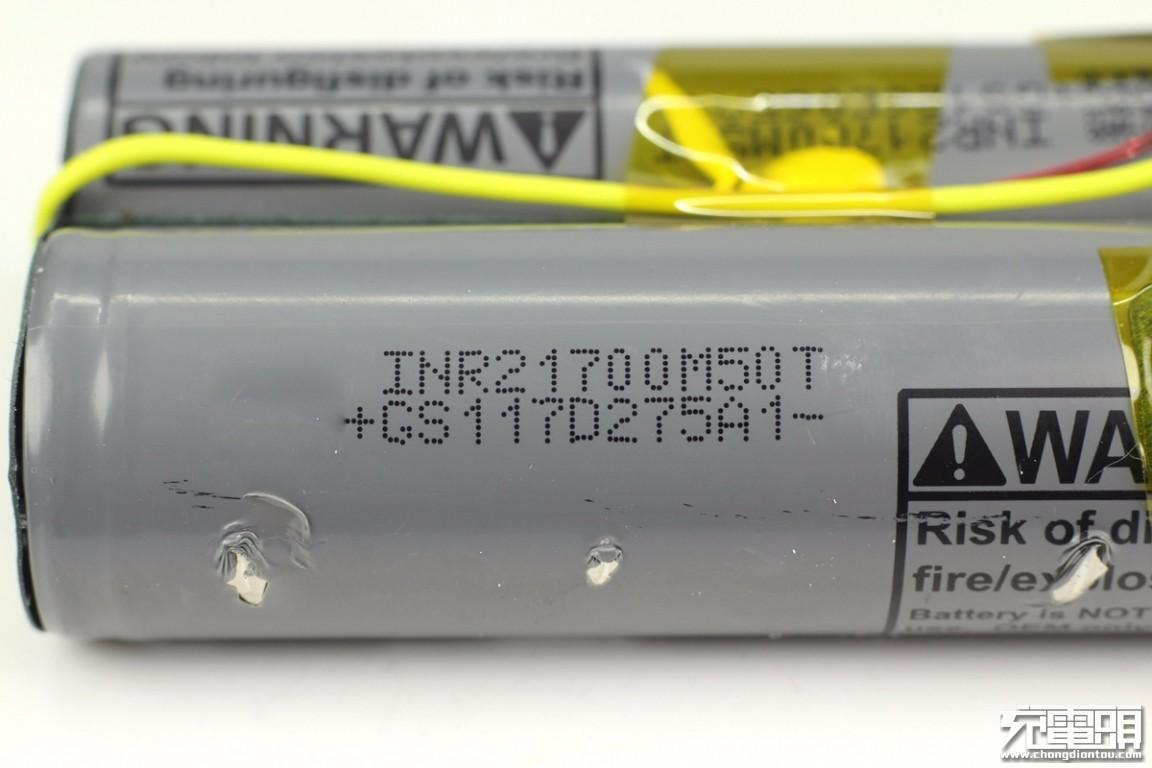

电芯型号INR21700M50T，21700尺寸，5000mAh容量，充电限制电压4.2V。

HYCON宏康HY2120 2串锂电池保护IC，配合MOS管进行电池的过充过放过流保护。

HYCON HY2120 详细资料。

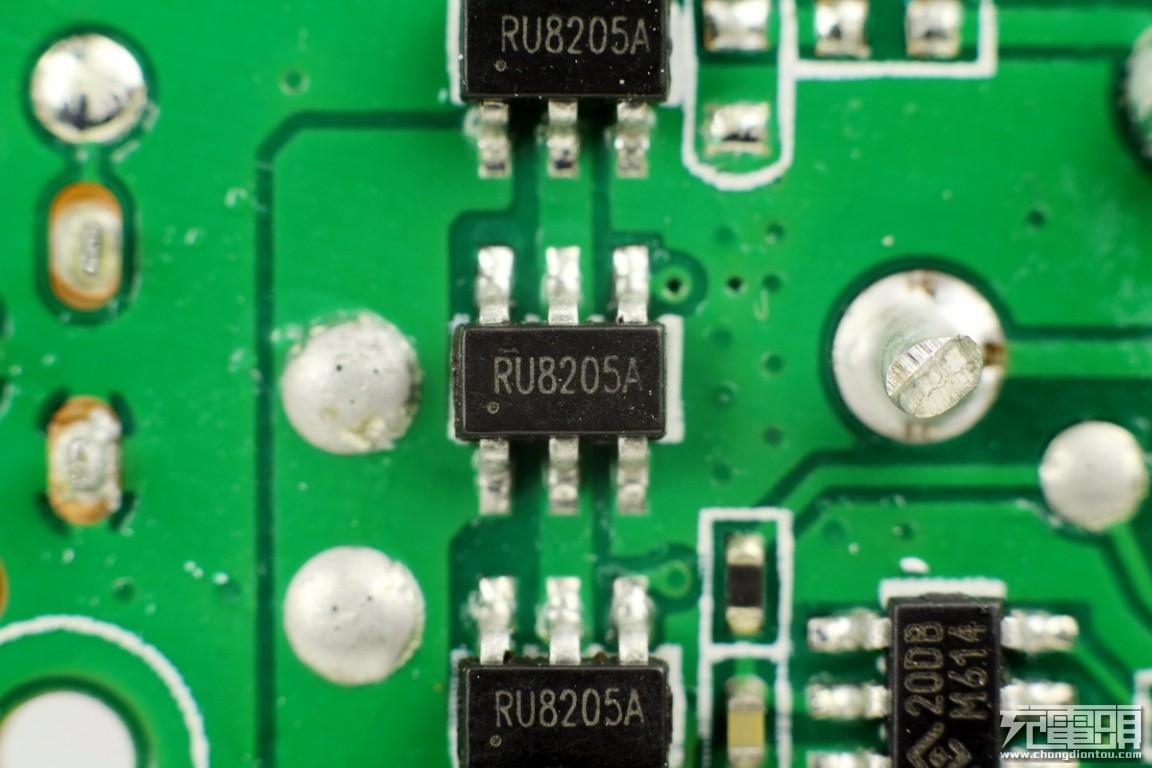

左侧三颗RU8205A锂电保护MOS管并联，来自深圳市锐骏半导体，和宏康HY2120组成电池保护。

USB-C双向升降压芯片采用南芯SC8915。南芯SC8815升降压电池充电器应用于1至6节电池，I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；芯片内置两个开关管，外置两个开关管组成H桥同步升降压。单芯片完成充电/放电控制，支持各种电压转换。

南芯SC8915资料信息。

外挂两颗泰德TDM3526 MOS管进行升降压电压转换。

Chipsea芯海科技CS32G020K8U6 32位MCU，CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。

CS32G020内嵌ARM Cortex-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ，4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。

芯海科技 CS32G020K8U6 详细资料。

电源键特写，过孔焊接并打胶加固。

滤波电解电容来自永铭，规格为35V 100μF。

10mΩ电流取样电阻。

丝印3345的MOS管，用于USB-C口切换保护。

USB-C母座特写，过孔焊接固定。

矽力杰 SY8104 同步整流降压转换器，用于C口快充输出时，A口5V输出降压，最大输出电流4A。

矽力杰 SY8104 详细资料。

4R7电感特写。

微盟ME6203A33 3.3V LDO，为芯海MCU供电。

微盟ME6203 详细资料。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解发现，移动电源C口的升降压转换由南芯SC8915+泰德TDM3526来完成，A口由矽力杰 SY8104降压，实现单口输出快充，双口输出时A口以5V恒压输出。并且USB-C口双向快充由芯海科技CS32G020K8U6进行控制，接口设有保护开关管。此外电芯保护电路由宏康HY2120搭配锐骏MOS组成，并配有热敏电阻进行温度监控，升降压电感打胶加固，输入输出有永铭电容进行滤波。移动电源壳体厚实，可为内部电池及PCB提供很好的保护，并且小体积可输出29W功率。
