新型整流桥问世：性能优秀，OPPO、公牛、努比亚都在用

一、沃尔德推出20款氮化 镓 PD快充专用软桥

随着USB PD快充技术的普及以及氮化镓快充市场的爆发，消费类电源市场对高密度、高效率、小体积的产品需求量日益提升。而在开发高密度快充电源时，除了利用氮化镓器件的高频特性缩小变压器的体积之外，滤波电容、X电容、共模电感、差模电感等一些被动元器件也会直接影响产品的最终尺寸。因为氮化镓快充的高频特性往往会带来EMI的问题，这导致了更多或者更大的EMI抑制器件的使用。

为了解决高密度快充电源开发过程中的这一难题，沃尔德针对性的推出了软桥系列产品，帮助快充电源工程师实现更高的功率密度以及更好的EMI特性。

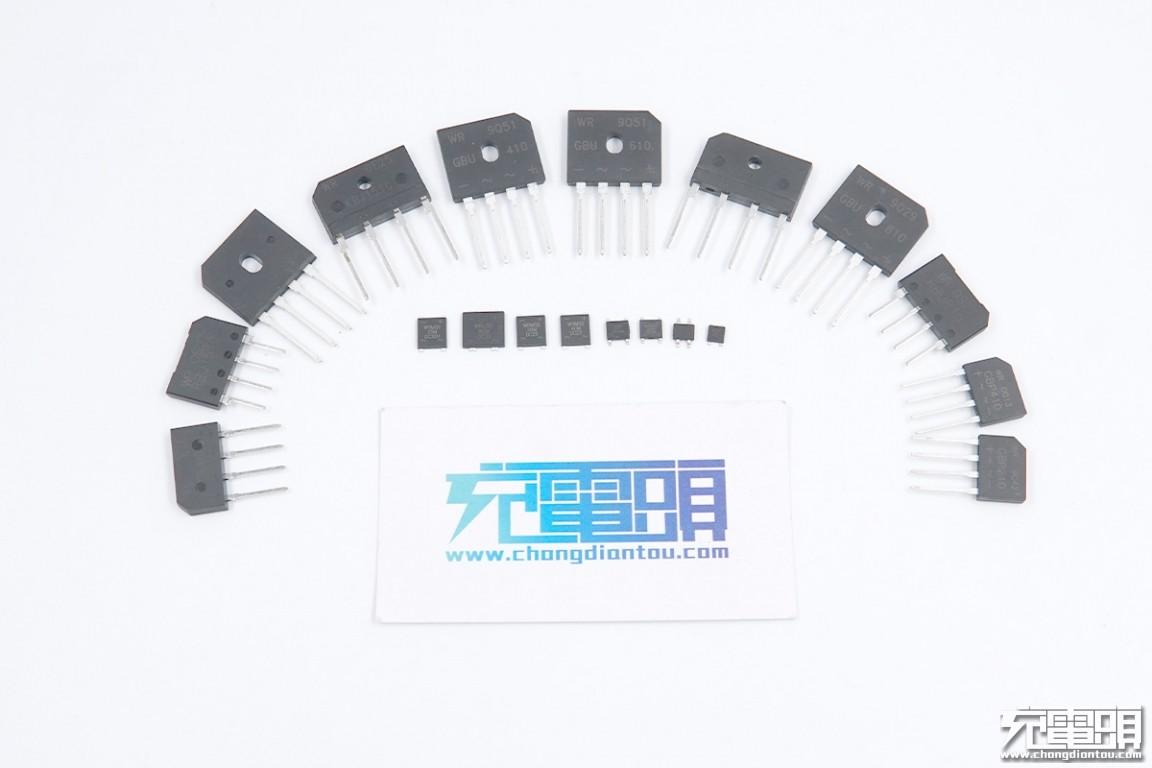

沃尔德目前一共推出了二十余款软桥产品，分为插件式和贴片式两种类型。得益于沃尔德软桥具备较软的恢复特性，所以在快充电源产品中，可以大幅减少谐波振荡的发生。在开发快充充电器时，沃尔德软桥可以有效减少X电容、共模电感、差模电感等EMI抑制器件的使用数量或者减小使用规格，从而实现更简洁、更高密度的快充电源方案。尤其适合小型化、高功率密度的氮化镓快充产品的设计与开发。

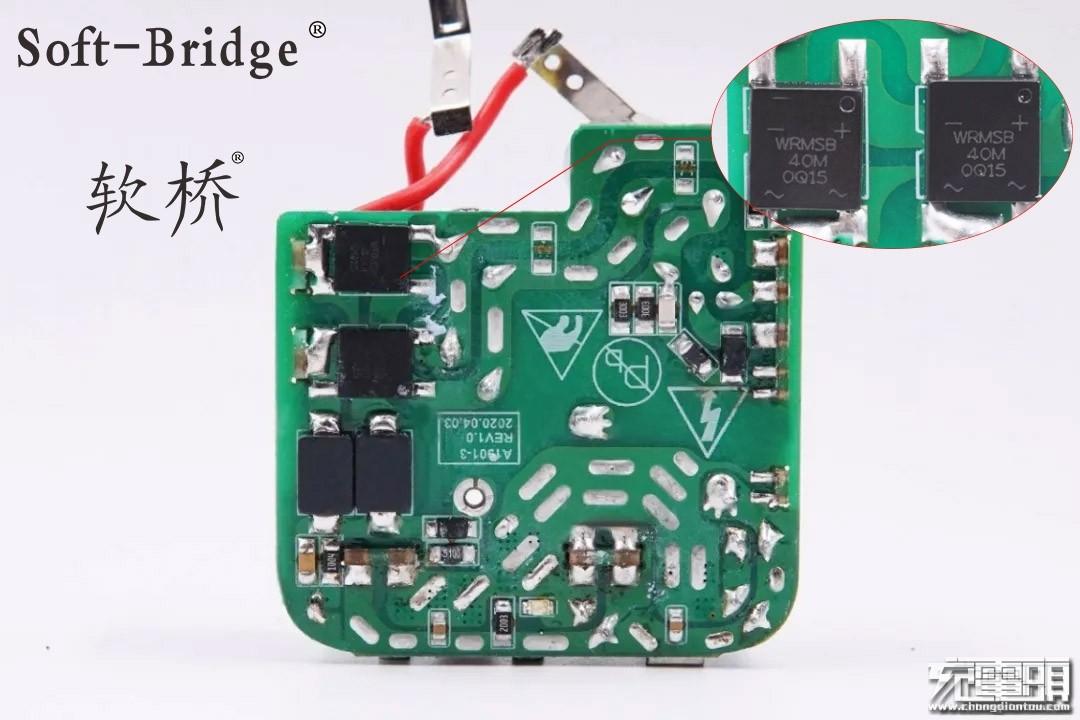

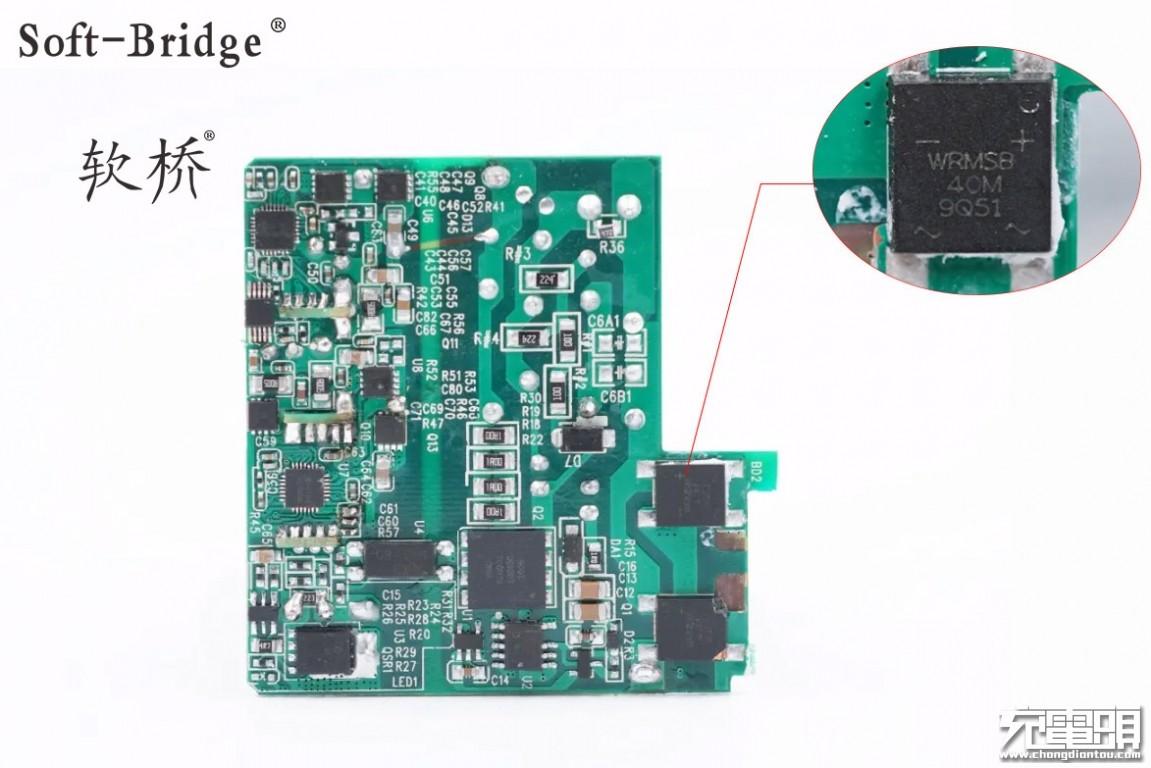

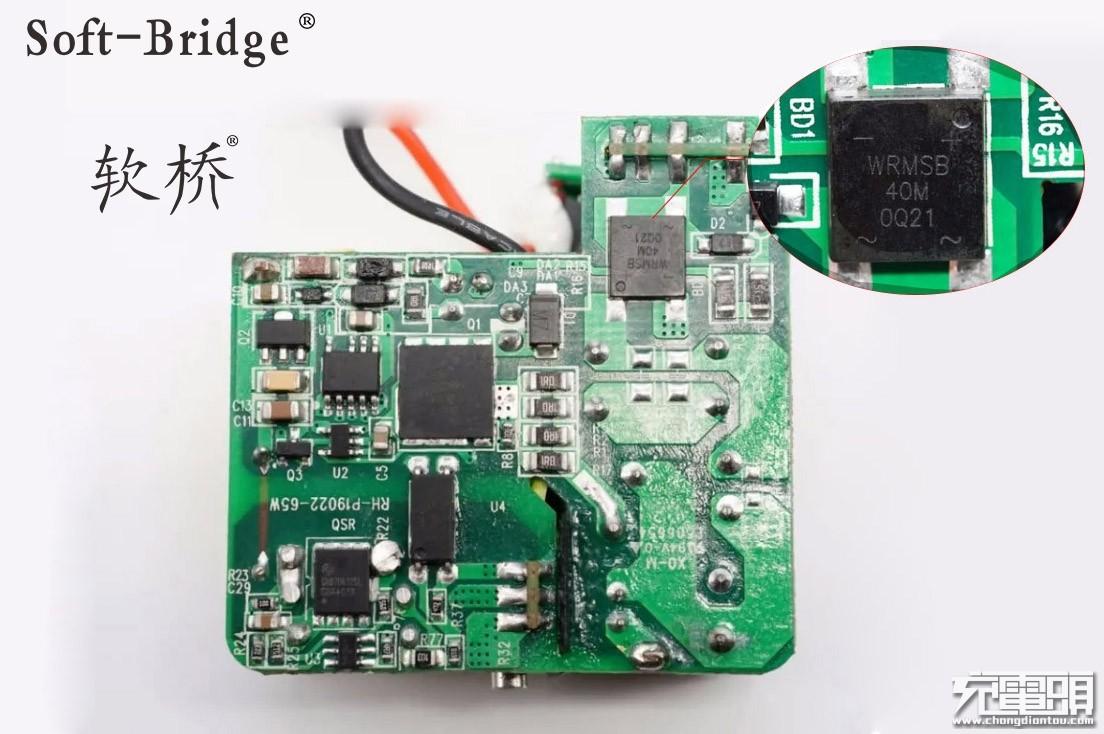

据充电头网了解，沃尔德已取得“软桥”以及“Soft-Bridge”的注册商标。上图为沃尔德WRMSB40M软桥在OPPO 50W饼干氮化镓快充上的应用实例，产品功率密度达到1.48W/cm³，成为目前的业界之最。

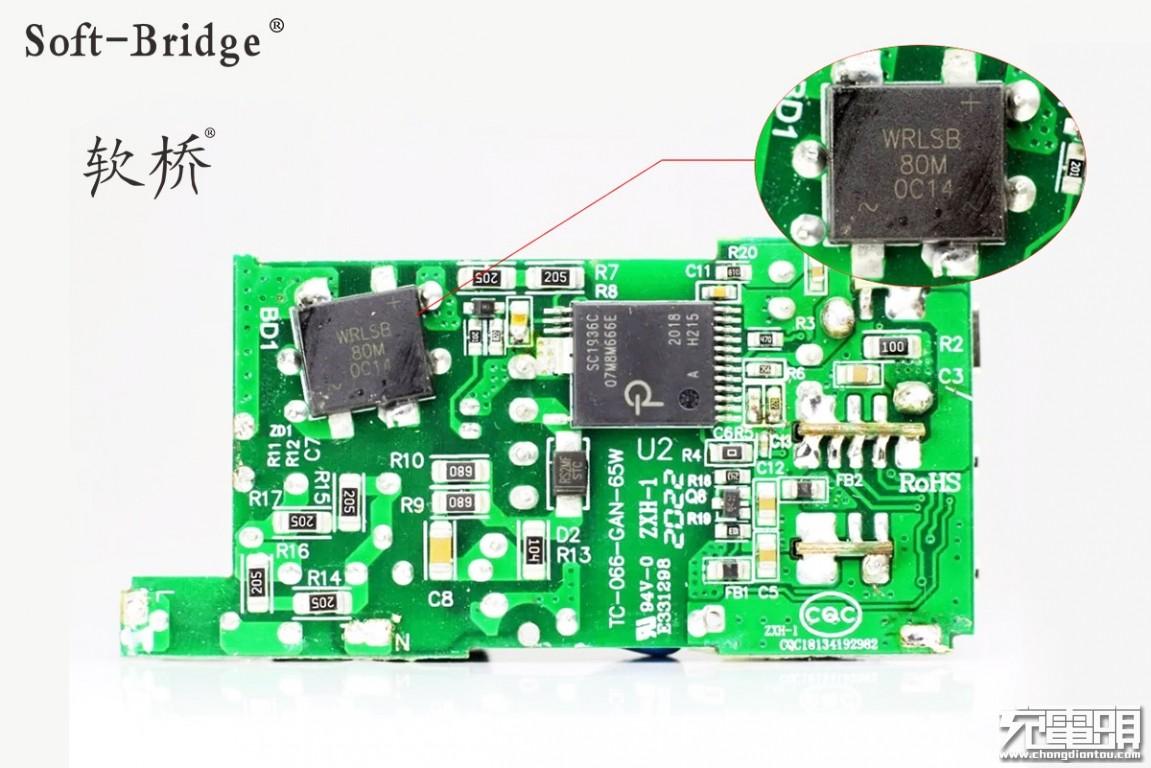

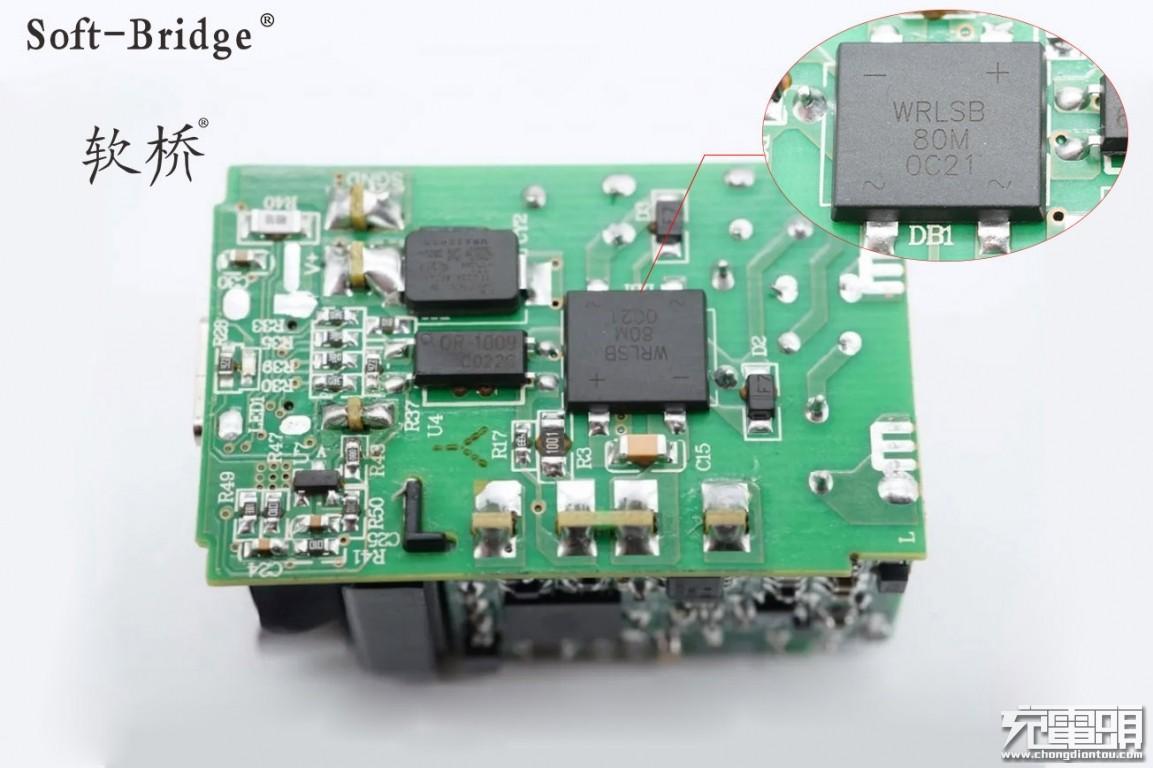

上图为沃尔德WRLSB80M在65W 2C1A氮化镓快充上的应用实例，同样拥有很高的功率密度。

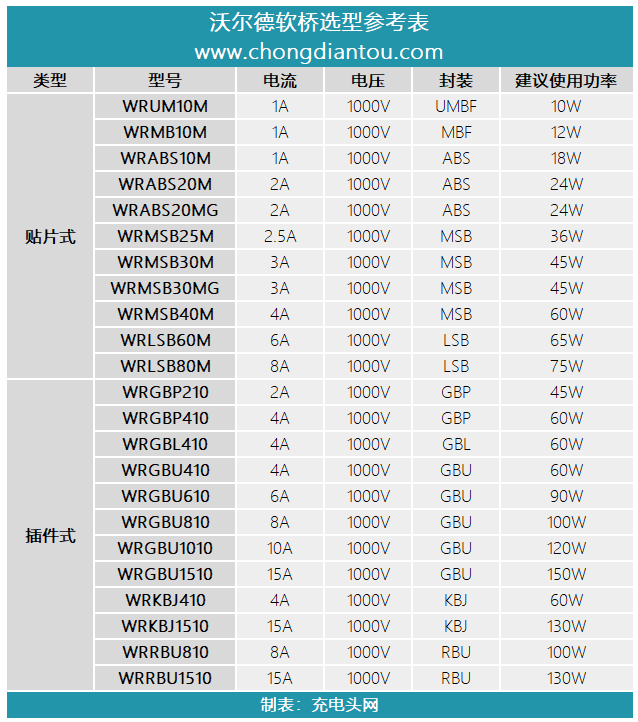

从充电头网整理的表格中可以看到，沃尔德贴片式软桥共有11款，应用功率在10W-75W之间，涵盖了多种热门的功率；比如开发当前最火的65W氮化镓快充，也仅仅只需要选用一颗沃尔德贴片式软桥即可。沃尔德插件式软桥相对来说应用的功率范围更大，45W-150W之间的电源产品均可采用。尤其是在开发100W大功率氮化镓快充时，沃尔德有多款软桥可供客户选择。

三、沃尔德软桥应用案例

得益于沃尔德软桥产品的优良特性，目前已经成为了启益国际、斯泰克、福瑞康、安科讯、欧陆通、坤兴、格力、OPPO、倍思、公牛、ABB等多家电源厂及终端品牌供应商。尤其是在氮化镓快充领域，沃尔德软桥系列产品近来频频出现在充电头网的拆解报告中，其品质不仅获得了多家客户的高度认可，而且还经历了市场的长期验证。以下是充电头网根据往期拆解报告整理的沃尔德软桥应用案例，仅供大家参考（点击产品标题即可阅读拆解原文）。

沃尔德WRLSB80M软桥

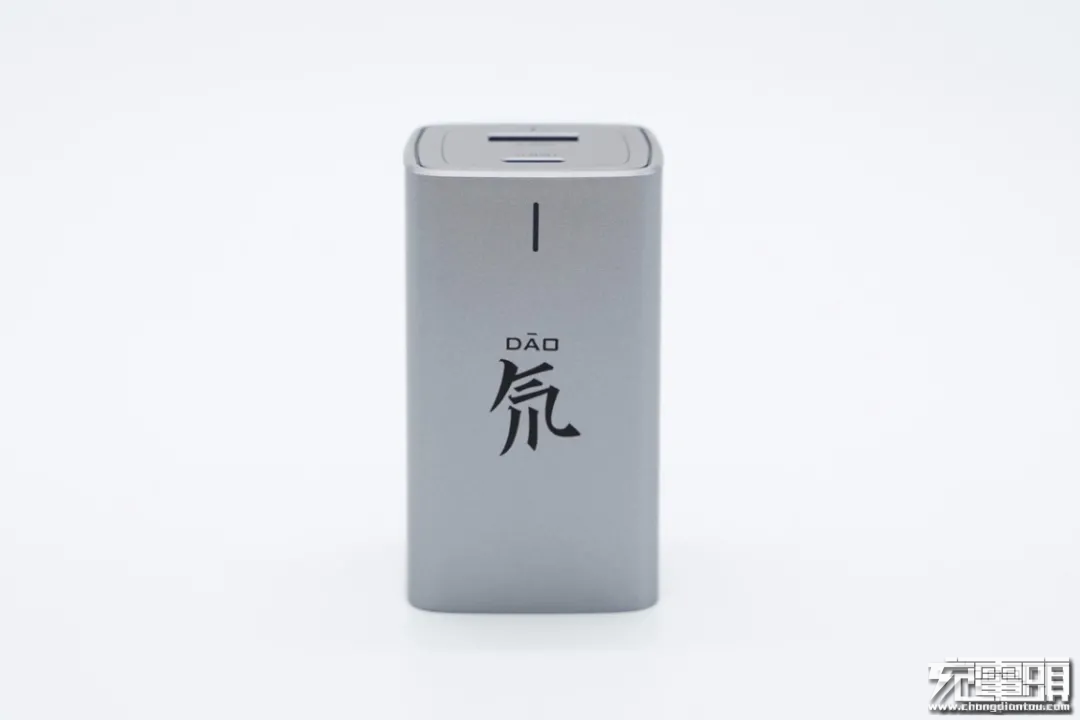

1、努比亚1A1C 45W氘锋氮化镓快速充电器

努比亚45W 1A1C氘锋氮化镓快速充电器体积小重量轻，配备可折叠插脚携带方便。USB-C口支持QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0快充协议，具备5V3A、9V3A、12V3A、15V3A、20V2.25A和3.3-11V/3A电压档位，最大输出45W；USB-A口支持Apple 2.4A，最大12W输出；30W+12W双口输出模式可满足平板和iPhone SE等两台设备同时充电。

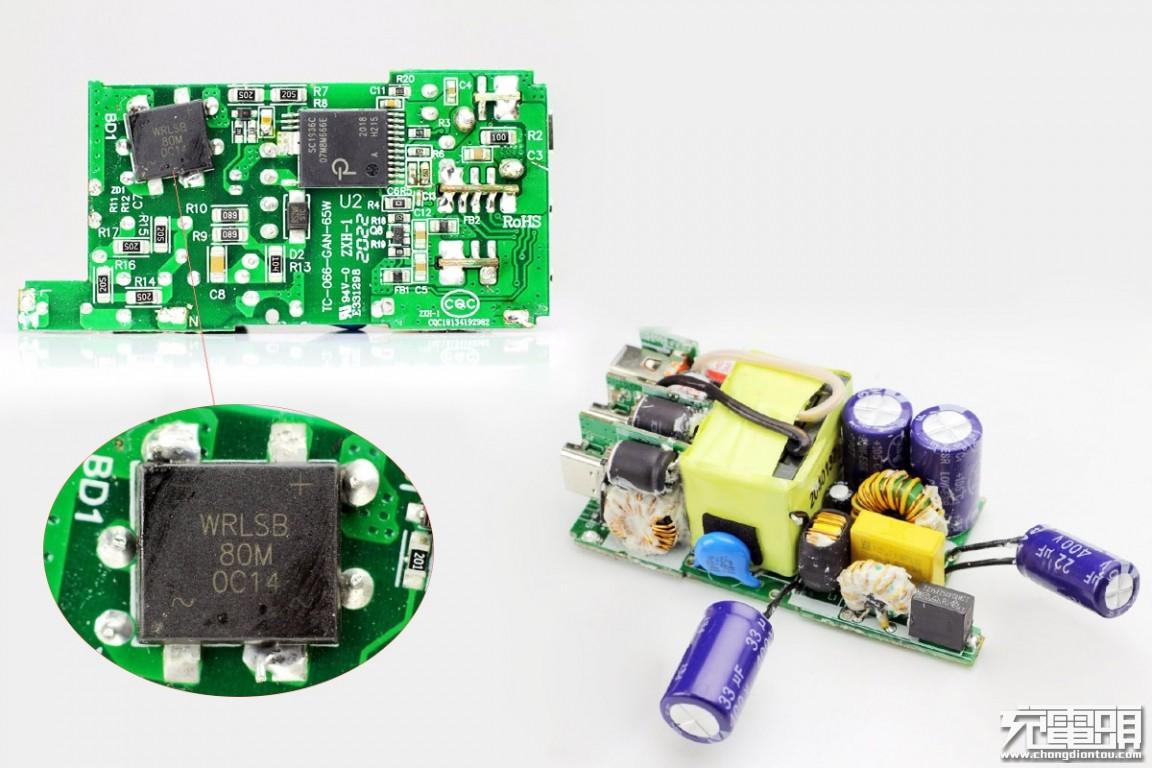

充电器内部采用三块PCB板组合，空间利用率高，输入端选用了一颗沃尔德WRLSB80M软桥，拥有良好的散热特性。初次级之间设有隔离板，二次降压小板上贴有导热垫，元器件之间的空隙里注胶填充，充电器内部稳定性和散热性能有保均证。

5、麦多多2C1A 65W氮化镓快充充电器

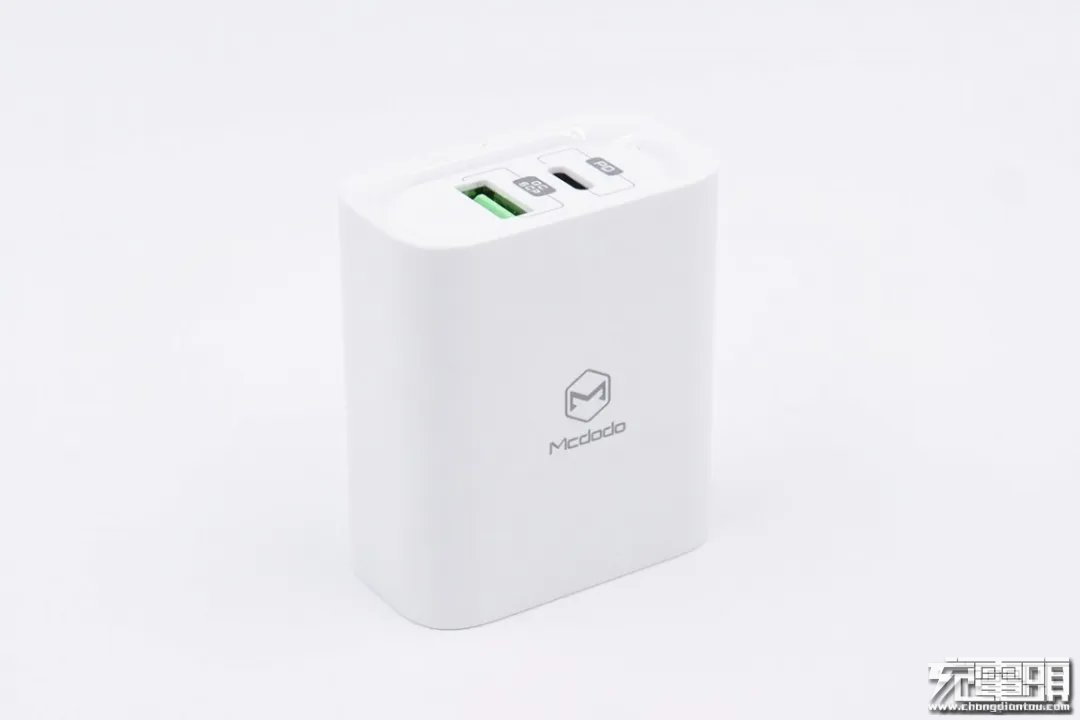

Mcdodo麦多多2C1A 65W氮化镓充电器在氮化镓加持下，整体小巧轻便易于携带，并有国标、美规、欧规、英规插脚可供选择。三个输出口均支持QC2.0/3.0、AFC、FCP、SCP多个快充协议，两个USB-C口均支持5V/9V/12V/15V/20V和PPS电压档位。充电器支持协议多，档位齐全，可满足多数手机和笔记本的日常快充需求，实用性强。

充电头网拆解了解到，这款充电器输入端采用了沃尔德WRLSB80M软桥。此外，PCB板上三段式设计层次分明，高压电容巧妙焊接以及输出端三块小板的使用均有效减小充电器体积；同时内部的元器件全部打胶，部分电容电感还做了绝缘隔离处理，外围包裹大面积散热片，内部的稳定性以及散热性能有保证。

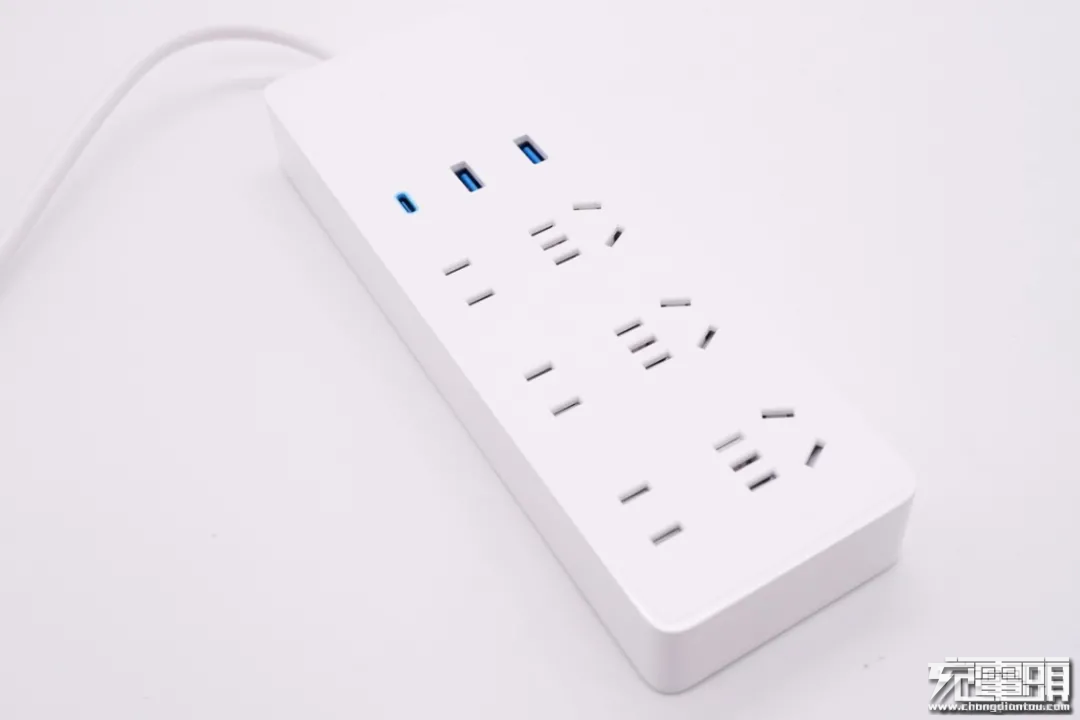

2、公牛65W PD快充插座

公牛65W USB PD快充插座采用白色PC阻燃材质机身，外观简约。作为公牛旗下首款支持65W USB PD快充的插线板产品，它标志着传统插线板老牌厂商正式入局USB PD快充领域。插线板同时配备了六组国标插孔和三个USB充电接口，既可以满足家电产品的供电，也能为笔记本电脑、手机、平板、游戏机等数码产品进行充电，非常实用。整个插线板的电源通断可以通过一个微动开关控制，使用方便。

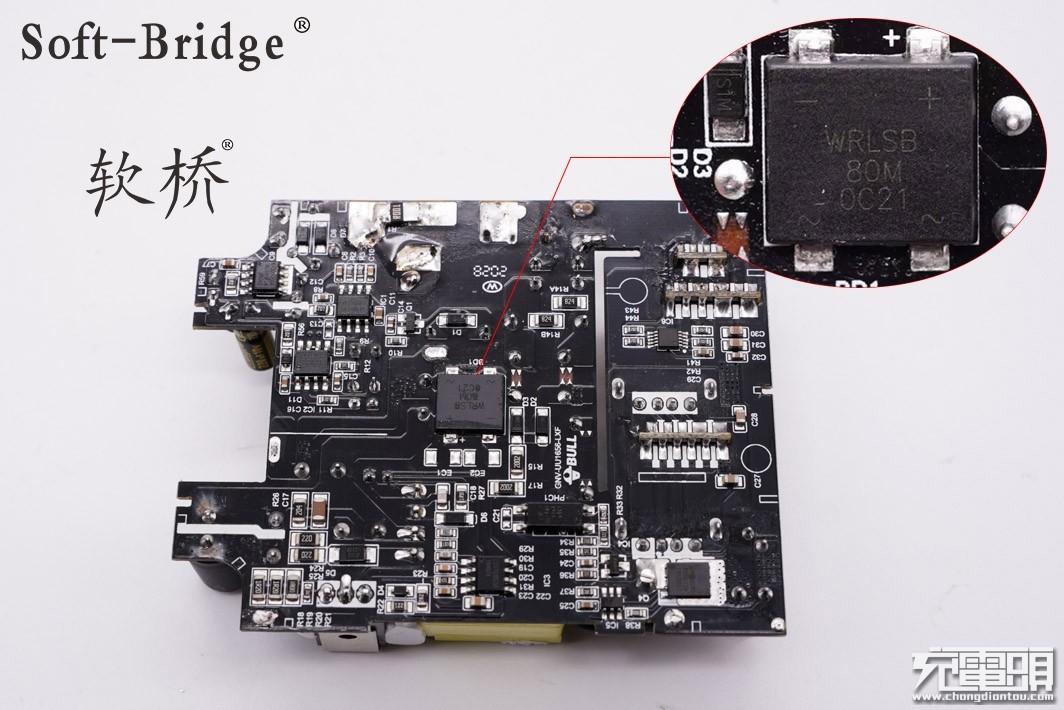

充电头网通过拆解了解到，公牛65W PD快充插线板内置的USB电源模块采用了多口PD快充充电器常见的方案，由开关电源+二次降压电路组成，并在输入端采用了一颗沃尔德WRLSB80M软桥。

沃尔德WRMSB40M软桥

1、OPPO 50Ｗ饼干氮化镓快充充电器

OPPO新一代50W超闪饼干充电器是业界首款采用传统无电解电容设计的氮化镓快充适配器产品，消除了电解电容、硅桥、压敏电阻等硬伤，改善耐高温性能和使用寿命；同时通过纳微的GaNFast功率芯片将氮化镓的高效率和高密度特性发挥到到了极致。此外，这款充电器首创的脉冲充电使充电器工作更快更加稳定。

据充电头网分析得知，OPPO 50W氮化镓快充充电器输入端采用了一颗来自深圳市沃尔德实业有限公司的软桥WRMSB40M，该软桥可直接替代普通桥堆，具有改善电源EMI的作用；并可减少EMI抑制器件的使用，节省PCB Layout空间和BOM成本；同时还可以提高产品能源转换效率。

2、洛克65W氮化镓PD快充充电器

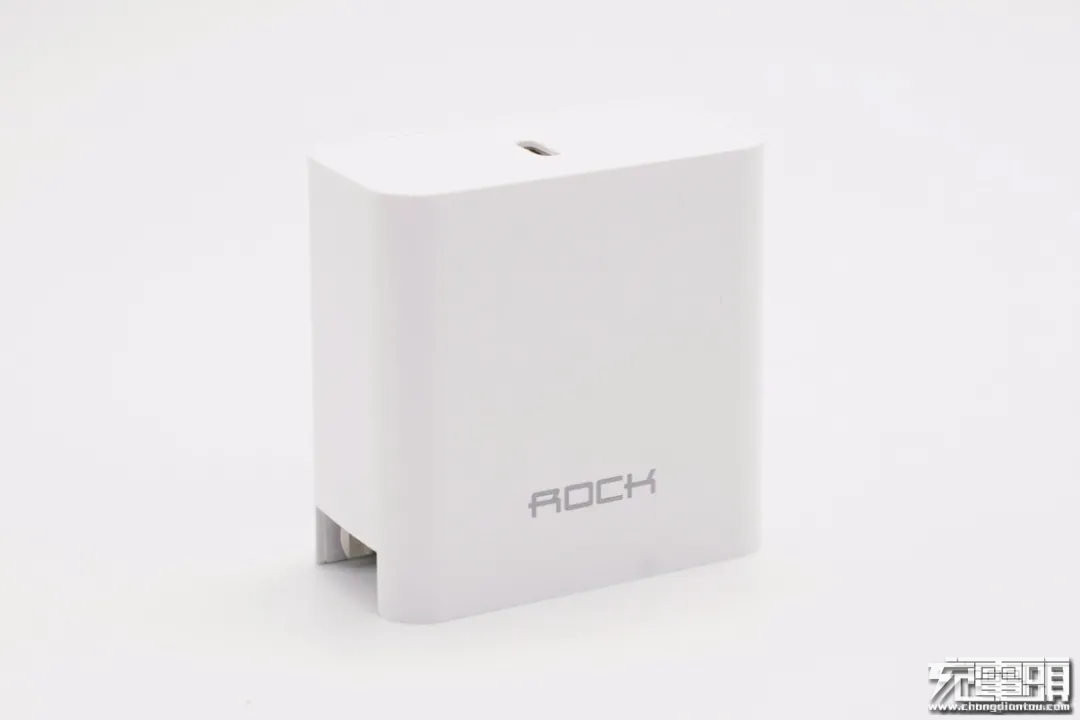

ROCK洛克65W单口氮化镓充电器体积小巧、插脚可折叠收纳，携带方便，同时还可以更换不同规格的插脚，功能实用。USB-C口支持QC2.0/3.0、AFC、FCP和PD3.0快充协议，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定电压档位以及3.3-21V/3A一组PPS，整体兼容性很好。最大65W输出功率可以满足笔记本、平板和各类手机的快充需求。

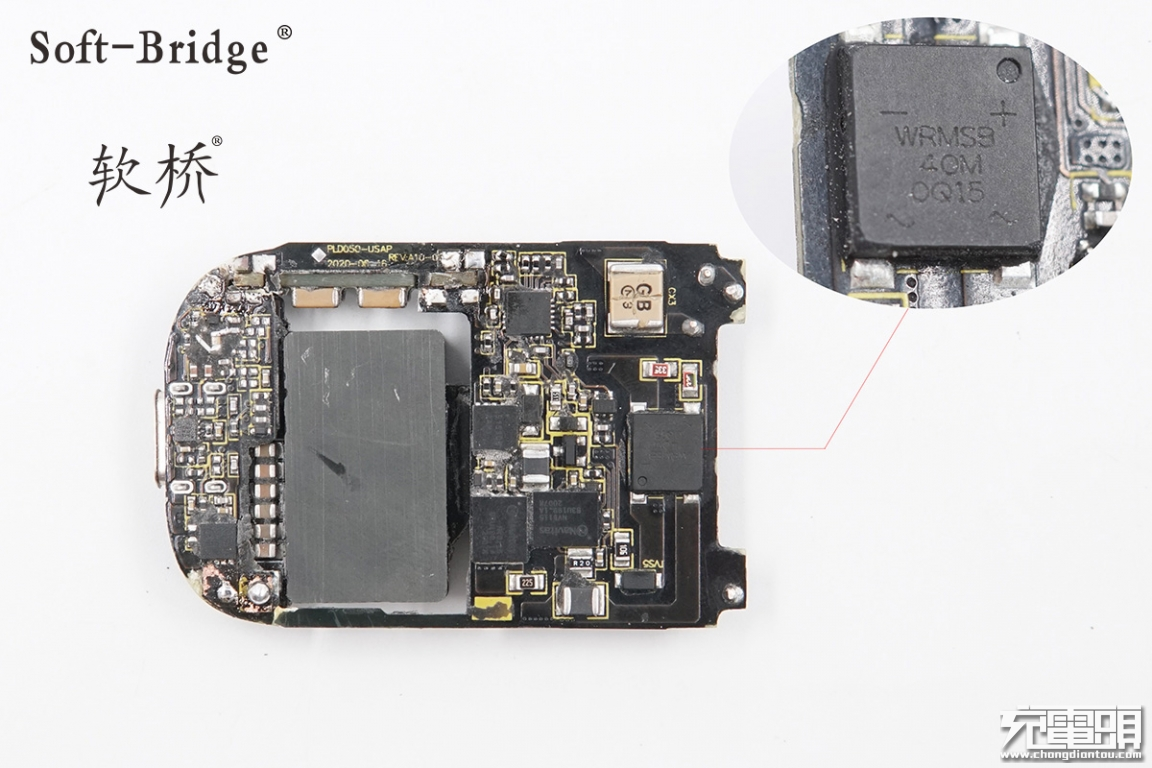

充电头网通过拆解了解到，这款充电器采用了开关电源宽范围输出，协议芯片控制输出电压的典型架构；并在输入端采用了一颗沃尔德WRMSB40M软桥，降低二极管结电容达到非常少的谐波振荡产生的效果。

3、ROCK洛克65W 2C1A氮化镓快充充电器

ROCK洛克65W 2C1A氮化镓充的三个接口均支持QC2.0/3.0、AFC、FCP和SCP快充协议，兼容性很好。两个C口还具备5/9/12/15/20V多个固定电压档位和PPS电压档位，档位齐全。C1口最大65W输出功率可以满足大部分轻薄型笔记本电脑的的充电需求，即使在多口输出时仍能保持45W的输出功率，满足多设备同时充电。

充电头网通过拆解发现，充电器内部设计布局合理，在输入端选用了两颗沃尔德WRABS40M软桥并联整流，并通过四颗电解电容滤波。整体为开关电源+二次降压的方案，元器件之间硅胶加固，增强内部稳定性。

4、飞频65W氮化镓快充充电器

飞频65W氮化镓快充充电器采用PC阻燃材质白色外壳，表面亮面处理，侧面之间弧面过渡，使用不硌手。USB-C口支持QC2.0、QC3.0、AFC、FCP、PD快充协议，具备5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-11V/3A和3.3-21V/3A这些电压档位，可以满足各类数码产品的充电需求。

充电头网拆解了解到，飞频65W氮化镓快充充电器在输入端采用了两颗沃尔德WRMSB40M软桥，一方面可以均摊发热，另一方面也提升了产品的功率密度。

5、鸿达顺65W 2C1A氮化镓快充充电器

鸿达顺65W 2C1A氮化镓快充充电器的三个输出口均支持QC2.0/3.0、AFC、FCP、SCP多个快充协议，两个USB-C一致支持5/9/12/15V3A、20V3.25A五组固定电压档位和3.3-11V/5A一组PPS电压档位，最大输出均为65W，支持盲插使用更方便。充电器支持协议多，档位齐全，可满足多数手机和笔记本的日常快充需求，实用性强。

充电头网拆解了解到，这款产品内置两颗沃尔德WRMSB40M软桥。同时采用三块小PCB板，充分利用内部空间，主要发热芯片整流桥还配有大面积金属散热片；初级次级之间设有隔离板进行隔离，采用高成本的贴片式Y电容，助力产品的高功率密度。

沃尔德WRMSB30M软桥

1、麦多多30W 1A1C USB PD快充充电器

Mcdodo麦多多30W 1A1C USB PD快充充电器外形设计简约，标配的美规插脚可折叠，方便收纳及携带，同时AC插脚可以根据用户的需求更换不同的标准，适用于多个市电标准的国家和地区。USB-C口30W的输出功率既可以满足手机、移动电源的充电的充电，也能供iPad以及小功率笔记本电脑充电，应用广泛，同时USB-A口支持22.5W快充，对华为低压大电流快充手机非常友好。

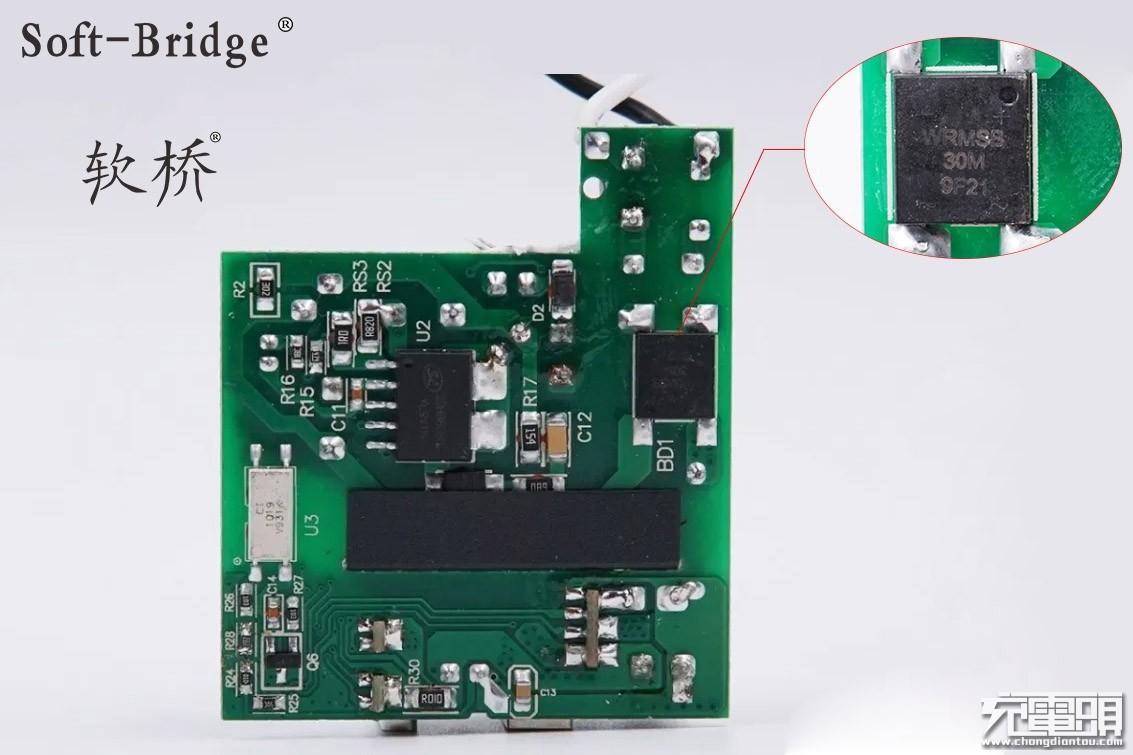

充电头网拆解了解到，这款充电器除了内置了全套国产控制芯片之外，还在输入端采用了一颗沃尔德WRMSB30M软桥。

沃尔德WRABS20M软桥

1、ABB四位USB输出18W PD快充插座

充电头网通过拆解发现，ABB四位输出USB充电插座是一款设计较为领先的产品，将USB充电接口直接嵌入在墙插面板中，装修时可以直接安装在墙体中，不占用其他空间，方便使用，比较适合酒店、餐厅、咖啡厅以及居家等使用场景。同时，这款产品直接省去了交流输出接口，而是配备两个USB-C接口和两个USB-A接口，可以同时满足四台设备同时充电的需求。支持USB PD快充更是让这款产品平添了几分科技潮流的色彩。

充电头网通过拆解了解到，ABB这款思维USB PD快充插座内部采用三路AC-DC输出电流，两个USB-C接口分别为独立一路；两个USB-A接口共用一路AC-DC，支持双USB-C口同时快充输出，整体结构。值得一提的是，三路AC-DC输入端均采用了一颗沃尔德WRABS20M软桥。

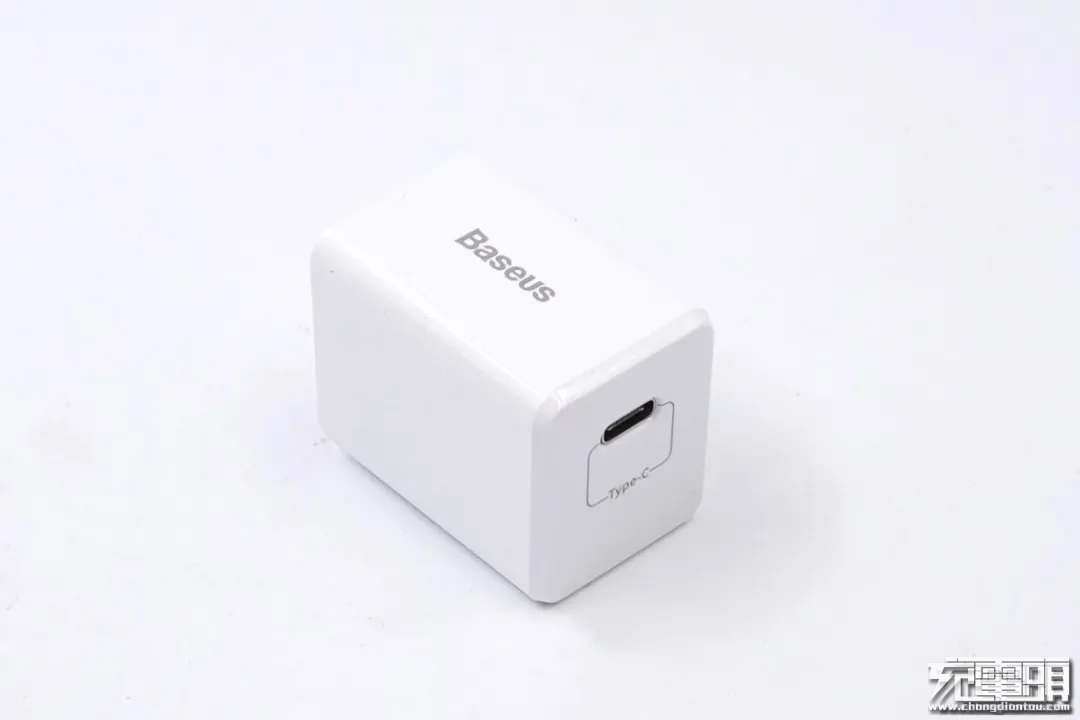

2、倍思18W USB PD快充充电器

倍思这款18W USB PD快充充电器采用方形造型设计，机身棱角圆润不硌手，配备可折叠插脚，体积小携带很方便。USB-C接口支持QC2.0/3.0、AFC、FCP多个快充协议，可以很好兼容多种快充。此外还支持高通QC4+快充标准，具备5/9/12V常规电压档位以及3.3-5.9V/3A和3.3-11V/1.6A两组PPS电压档位，可以满足大多数手机的日常快充需求。

充电头网通过拆解了解到，这款充电器在输入端选用了一颗沃尔德WRABS20M软桥，并采用了两块PCB板以及高集成电源芯片方案实现快充输出，内部设计十分紧凑。

3、POWER4 18W USB PD快充充电器

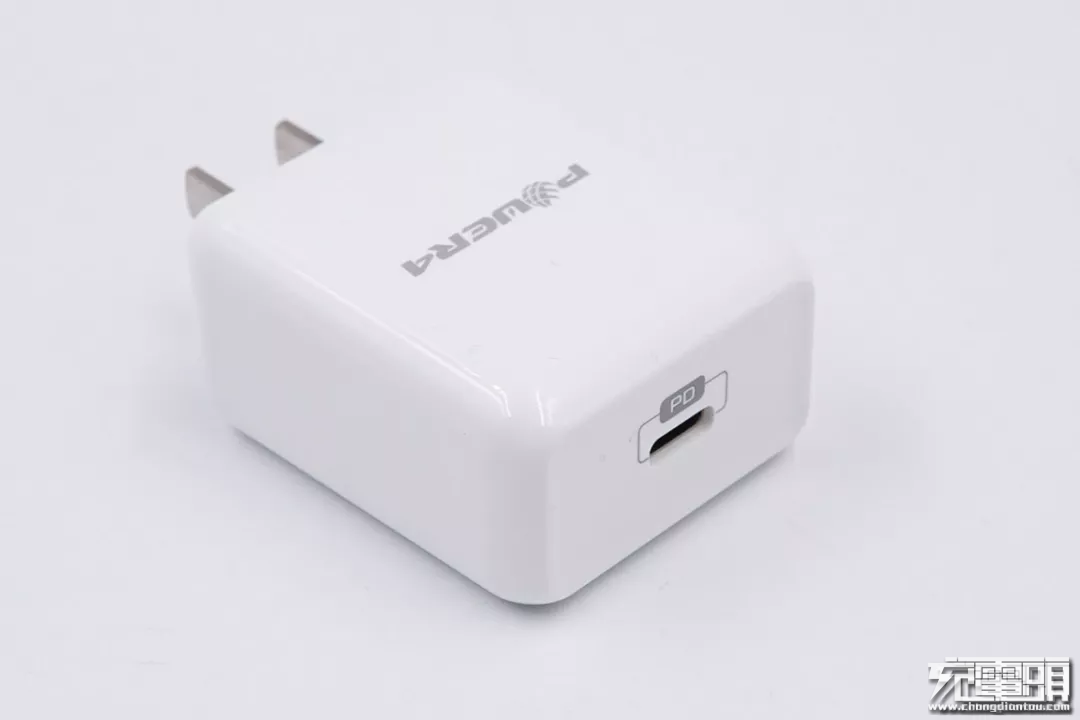

POWER4 18W USB PD快充充电器TC-061 PD采用白色PC阻燃材质外壳，表面进行亮面烤漆处理，体积很小方便携带出门。USB-C接口支持QC2.0、QC3.0、Huawei-FCP、Huawei-SCP多个快充协议，并且具备5V/3A、9V/2A、12V/1.5A三组固定电压档位，以及3.3-5.9V/3A和3.3-11V/1.6A两组PPS电压档位。18W输出功率可以满足日常快充需求。

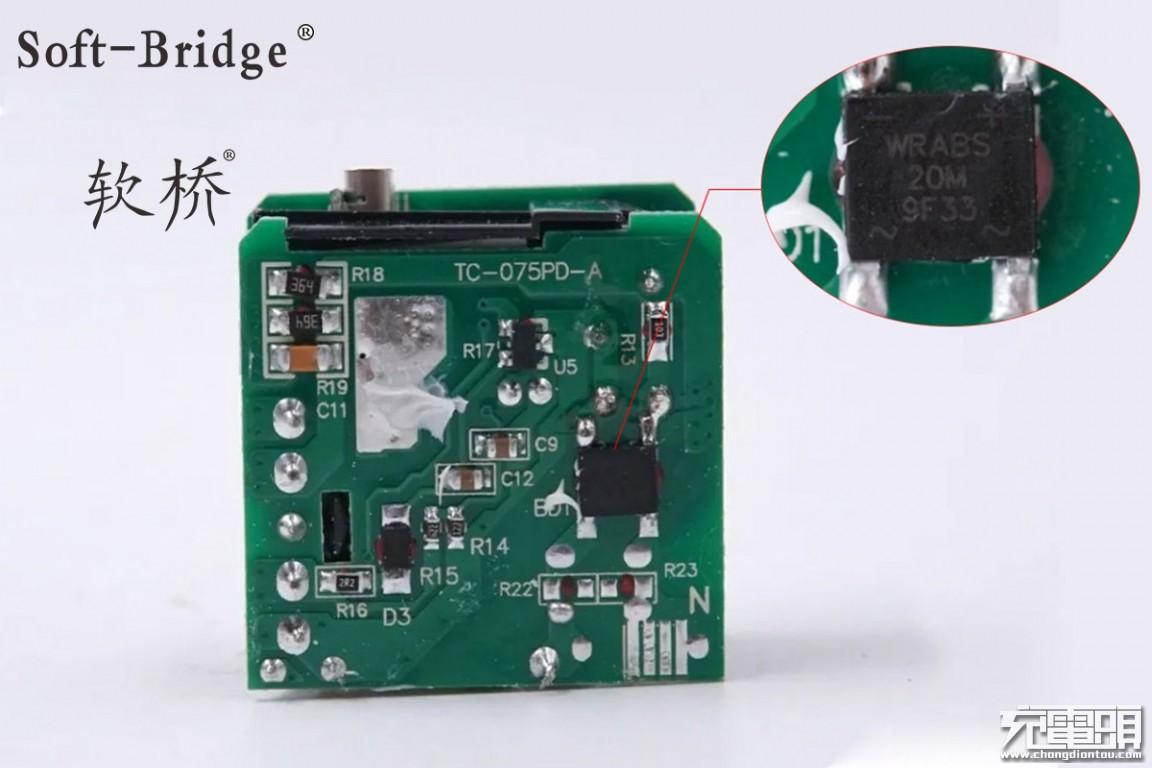

充电头网通过拆解发现，这款充电器在保证性能的前提下，采用极简USB PD快充方案，省掉很多颗外围元器件，极具成本优势。同时，在输入端采用了一颗沃尔德WRABS20M软桥。

4、白牌18W PD快充充电器

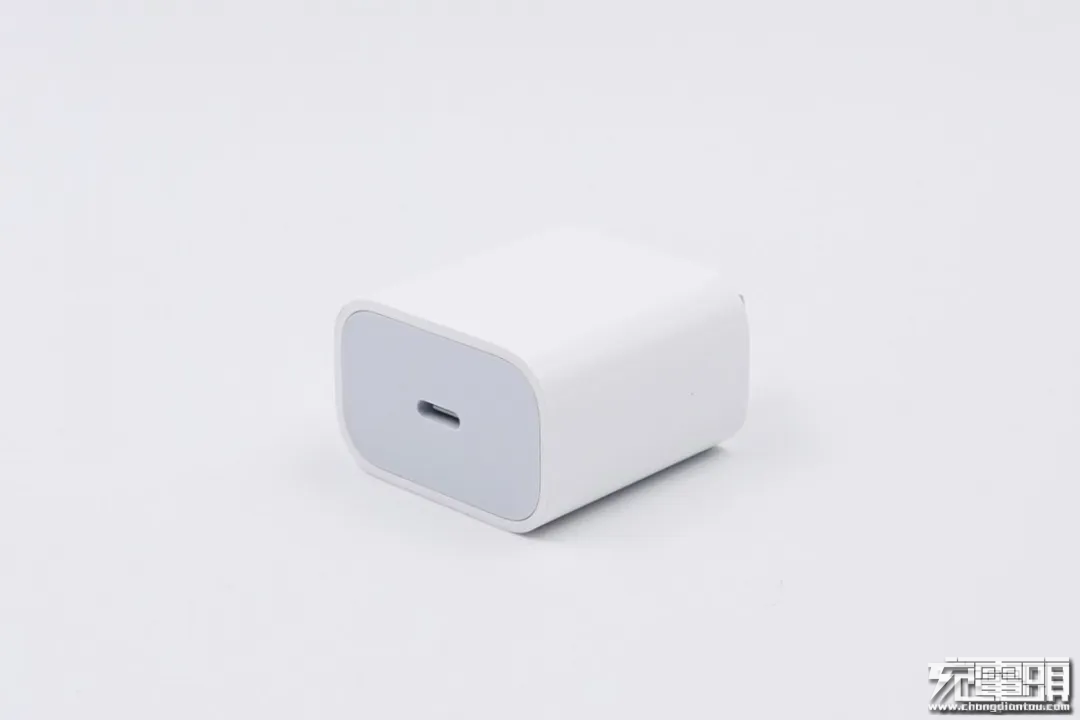

这款白牌18W USB PD快充充电器不仅外观与苹果原装充电器十分相近，而且还支持苹果序列号检测，真可谓是可以以假乱真。充电头网经过拆解发现，这款充电器的内设计和用料也和常见的苹果高仿充电器截然不同，相当的扎实。

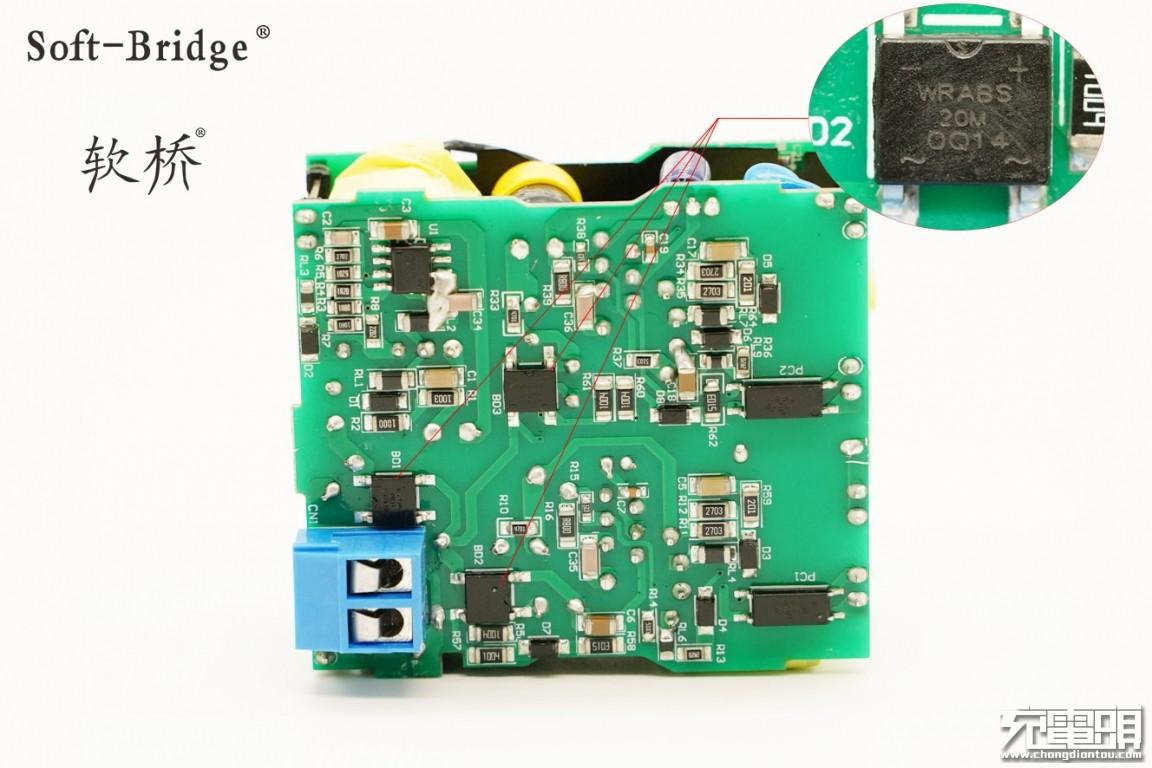

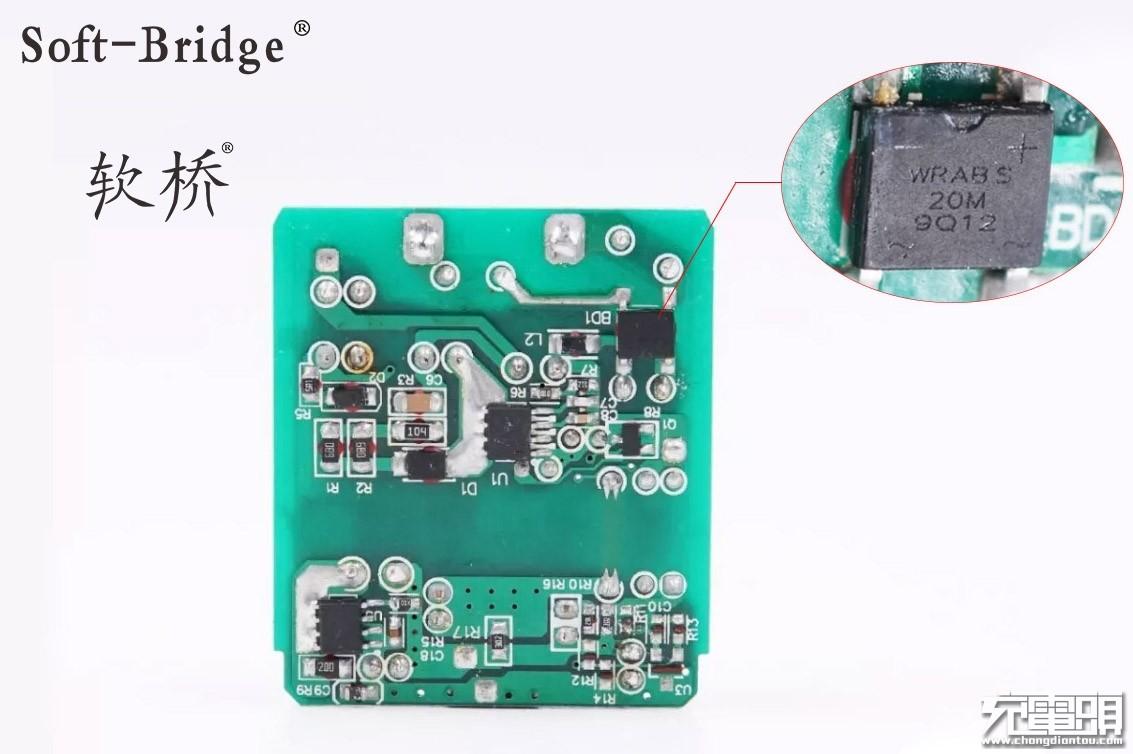

沃尔德WRABS20M软桥在这款白牌18W USB PD快充充电器中的应用。

关于沃尔德

深圳市沃尔德实业有限公司成立于2010年，建立初期从事市面上知名分离器件代理销售，从2013年开始引进高端人才，自建实验室，从事新型分离器件的自主产品研发，以解决客户应用痛点为追求，致力于更高能效转换、更好EMI效果、更优客户体验的半导体产品研发及设计的公司。广泛应用于电源系统、通信设备、LED照明设备、各种家用电器，消费电子设备等。

沃尔德在新产品研发、高端人才的引进、应用电路分析、核心自主知识产权、科技成果转化等方面得到社会认可，并获得国家高新技术企业证书。同时，沃尔德非常注重电路应用分析，在日常中积累了大量应用经验，深刻了解电源研发工程师设计痛点，并针对不同痛点开发更新下一代的产品来满足更高的要求，得到客户的一致好评。

据悉，目前沃尔德已经与Dialog、PI、昂宝、芯朋、立锜、通嘉、矽力杰、美思迪赛、英诺赛科、纳微等一批国内外电源芯片原厂达成深度合作关系，致力为客户提供最优的电源解决方案。

电脑也会中暑，大热天，北桥芯片散热不佳引起的系统速度慢

哈喽，今日头条的小伙伴们大家好，我是你们的好朋友IT咨询顾问。 前些天公司同事让小编看下他的办公电脑，说运行速度反应很慢。由于产品研发同事电脑安装的是Linux系统，这就基本上排除电脑病毒引起的故障，那到底是什么原因引起的呢？

故障诊断过程

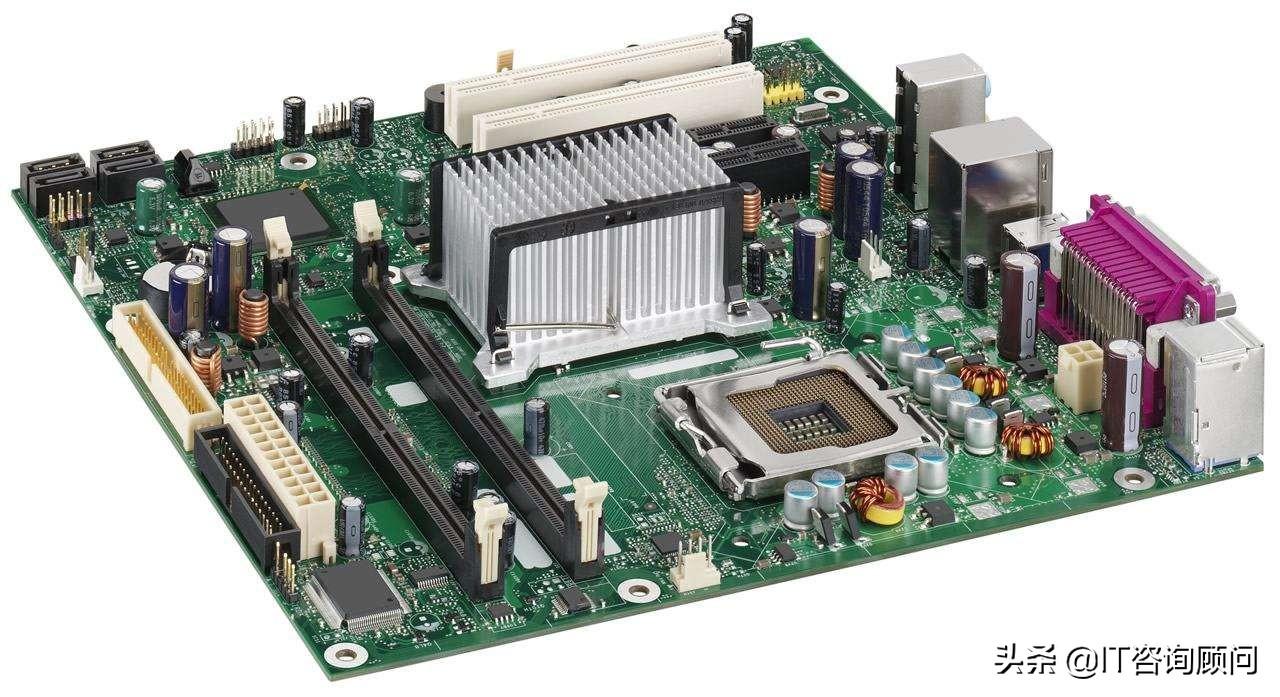

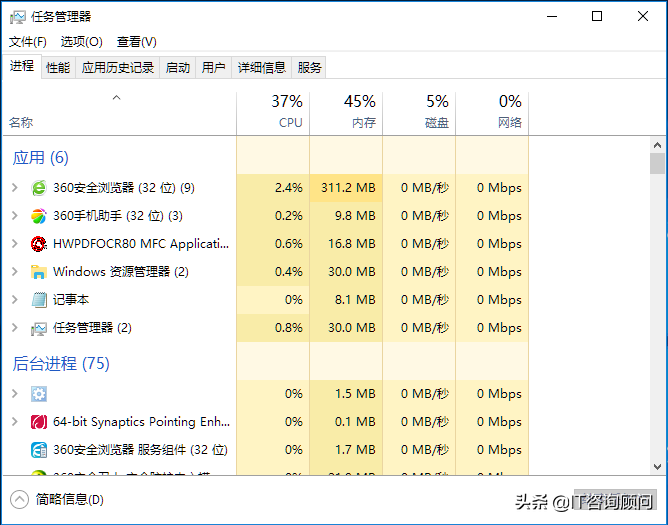

1.首先查看一下系统进程，除发现运行Firefox浏览器和Skype聊天程序外，没有运行其他软件，把浏览器关掉进行文件打开操作仍很慢，而且运行某些程序时还会自动退出。当时觉得可能是资源没有被释放，重启应该可以解决。随即重启电脑。但慢长的重启过程让小编傻了眼，足足等待五六分钟才进入桌面，速度慢得让人无法忍受，看来问题不是一时半会可以解决。
