LM2596构成的可调限流稳压器

LM2596简介

LM2596系列稳压芯片，是德州仪器（TI）生产的3A降压开关型稳压芯片。

内含固定频率振荡器（150KHZ）和基准稳压器（1.23v）

具有完善的保护电路、电流限制、热关断电路等

仅需极少的外围器件便可构成高效稳压电路

提供3.3V、5V、12V及可调（-ADJ）等多个电压档次

LM2596构成的可调限流稳压器

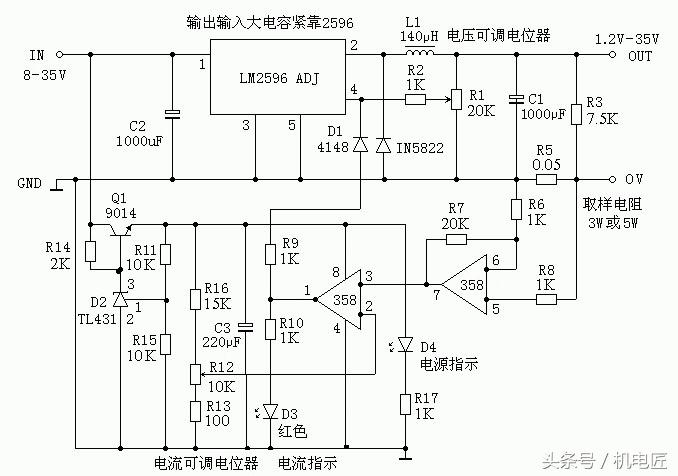

LM2596的常规应用，不具备电流限制功能，在一些电子设计和辅助设备上，对限流功能有一定的需求，虽然厂家给出的标准应用电路无法完成这一功能，我们可以通过适当的添加功能电路，让它实现限流功能。如下图：

LM2596构成的可调限流稳压器

上图的功能网友已经验证过，出于严谨，小编在此不做工作原理的分析，‘机电匠’有机会对电路功能做验证实验的时候，再通过视频文章向大家呈现。

作者：小点

素材来源：互联网收集、机电匠汇编整理

------

手把手教你如何自制可调稳压电源

前一段时间由于教学需要购买了一块AVR/C51单片机仿真板，美中不足的是电路板没有配电源，正巧这两天端午节放假，手头正好有些电子元器件散件，自己焊接制作一个可调的稳压电源来满足单片机仿真板的+5V电源用电要求。下面给小伙伴们分享一下我的制作过程。首先绘制电路原理图，这个电路分成两个部分，一个部分是可调稳压电源部分，另一个部分是以CD4069六反相器组成的信号检测电路，包括蜂鸣报警地那路等组成。由于刚刚做好我就急忙和各位朋友分享一下。

可调稳压电源外观图

制作步骤：第一步根据控制要求选择元器件并绘制电路原理图

（1）、稳压电源部分所用电子元器件明细表：

变压器220V/12V一个；

整流稳压管D1~D4四个；

C1，C5电解电容680uF两个；

C3，C4是104瓷片电容两个；

C2电解电容680uF一个；

可调电阻5K一个；

电阻R1 470欧姆 一个；

电阻R2 1K欧姆 一个；

发光二极管LED0 3 mm 一个

LM317可调稳压芯片 一个

数码显示管模块 一个

电源开关一个

（2）、 信号检测电路部分所需电子元器件

CD4069六路反相器芯片 一个

发光二极管LED1、LED2、LED3、 3 mm 三个

C6电解电容10uF一个

可调电阻10K一个；

电阻R4 100K欧 一个；

电阻R0 1K欧 一个；

电阻R3 1K欧一个；

电阻R6 10K欧 一个；

三极管Q 9014 1个

无源蜂鸣器BELL 1个

接线端子 5 个

完整的电路原理图

可调稳压部分电路原理图

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压电路、整流电路、滤波电路、稳压电路、电压输出指示电路、蜂鸣器报警电路，信号处理指示电路。整流电路所使用的是整流二极管IN4007,其引脚有正负之分，白色条带的为负极，那么另一边为正极。稳压可调集成芯片LM317采用了ST进口的芯片，其质量可靠，输出电压电流稳定性很高。降压变压器2根红色线接220V市电，2根黑色线（或者蓝色线）接输出12V交流电。

（3）、电路的工作过程

首先220V AC交流市电经过变压器T降压后达到12V AC交流电，然后进入由四个整流二极管（D1-D4）形成的桥式整流电路，输出脉动的直流电。电容C1滤波后送入稳压可调芯片LM317第3引脚输入端，第2脚是输出端，由此输出稳定的直流电压。LM317第一脚是电压输出调整端，调整端与输出端最低的基准电压是1.25V，调节电位器RP可以改变输出电压，其输出电压表达式可以表示为Uo=1.25(1+Rp/R1)，当Rp调为0欧姆的时候其输出最低电压是1.25V， C5是滤波电容，其作用是滤除整流后的波纹电压，似的输出电压更加平稳。C4与C2用于旁路基准电压的纹波电压，提高电源的纹波抑制性能。C2是电解电容，主要是滤除低频的波纹干扰电压，C4是瓷片电容主要是滤除高频的波纹干扰电压。D5和D6是开关二极管，起到保护稳压可调芯片LM317的作用，主要为防止输出端短路而设置。R2和LED0是电源的指示电路，当接上220V市电后会亮，表示有输出电压。

组装中的可调稳压电源

电路中的可调稳压芯片LM317是应用比较广泛的电源集成电路之一，具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点，同时具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。它是可调节三端稳压器，其输出电压范围在1.2V~37V时，可提供1.5A的电流，最低可调整到1.2V，如下图所示。

输出最低电压1.2V

第二步根据原理图焊接电路板

焊接安装可用PCB万能板，首先在万能板上设计好元器件布局，单层板布线。按照从左到右，由整流电路、滤波电路、可调稳压电路、电源指示电路等顺序安装。焊接的方法是由小到大、由低到高、由轻到重，由里到外的顺序进行焊接。

安装完毕的PCB单层电路板

第三步整体组装调试与检测

本电路的主要技术参数有一下特点，第一是输出直流电压的调压范围在1.25V~12V之间；第二是输出直流范围在5mA~300mA之间；第三是LM137可调稳压芯片内部具有过热保护、过流保护、短路保护电路。

组装调试完成的可调稳压电源

调试时我么可以运用多种方法综合进行，比如观察法，先不通电仔细检查每个原件是否安装正确，特别是LM317可调压的芯片。电阻法：根据原理图检查线路是否连通，可用万用表检测每条线路是否导通，是否有虚焊、假焊、漏焊等现象；电压法测量，用万用表交流档250v测变压器输入端是否有220V市电输入，用万用表直流档50v再测LM317输入端3脚和输出端2脚是否有电压输出，最后测1脚调整端的电压，若能从1.2V-12V表明是可调的，那么整个电路基本正常。

调试完毕可使用的稳压电源

外观还没有装饰，使用很正常，希望大家批评指正！！
