缘何成就显卡霸主？扒一扒英特尔集成显卡的历史

昨天智趣狗和大家分享了英特尔意欲重回独显市场，并简单回顾了英特尔早期也曾经推出独显的历史。今天，就让我们再次拨开历史迷雾，扒一扒英特尔是如何依靠集成显卡成为整个显卡市场霸主（不是指性能，而是最高占有率）的？

紧跟DX的脚步 英特尔的集成显卡之旅

自810/815芯片组一炮而红后，英特尔就确立了芯片组整合GPU的发展策略，这种集显设计不仅可以极大降低DIY平台的开销，更符合笔记本的瘦身方向，所以结局就变得显而易见了。

Extreme Graphics初露锋芒

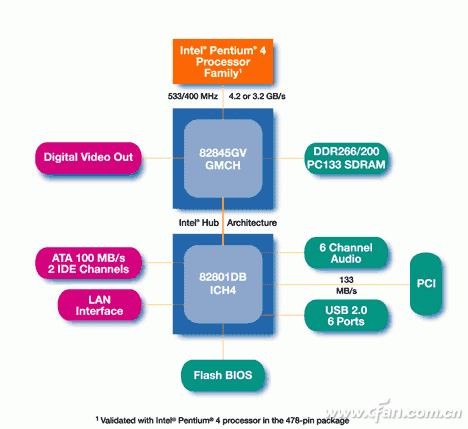

2002年，为了配合Pentium 4（奔腾4）处理器的发售，英特尔同步推出了配套的i845G和i845E芯片组（随后还衍生出了i845GL/GE/GV等。

为了便于推广，英特尔给集成显卡统一命名为“Intel Extreme Graphics”，它硬件支持DirectX7.0，性能接近NVIDIA同期的GeForece 2 MX200，通过DVMT技术可从内存中调动最多48MB用于共享显存（需要配合Windows XP系统）。

这个时期的3D游戏普遍都采用DirectX作为多媒体的编程接口，为了获得最好的画质，开启全部特效，就需要GPU端完整支持某一DirectX标准才可以。

当DirectX步入8.0时期时，英特尔推出了改良的Extreme Graphics II，并将其集成在i865G芯片组内。需要注意的是，这款集成显卡只是部分支持DirectX8.0，虽然它通过双通道内存技术和新一代Zone Rendering技术提升了效能，接近NVIDIA同期的GeForece 2 MX400，但受限于不完整的DirectX8.0，对游戏玩家的吸引力并不算大。

为了看到3DMark2001的这个测试项目，不知道多少DIY玩家咬牙升级支持DX8.0的显卡

GMA集显大获荣光

2003年微软发布了DirectX9.0，连完整DirectX8.0都不支持的Extreme Graphics II自然更是难以为继。

于是，英特尔加大了集成显卡的研发力量，并终于在2004年伴随Intel 915G芯片组（包括移动端的915GM，以后英特尔移动芯片组都会带个“M”）与玩家见面。

为了彰显新品身份，英特尔将集成显卡改名为“Graphics Media Accelerator”，而915G芯片组首发的GMA900就此诞生，其核心频率可达333MHz，整体性能有了明显的提升。一年后945G芯片组降临，它集的GMA950可以视为GMA900的超频版，核心频率提升到了400MHz，并加入了对HDTV的支持。

由于这一时期笔记本电脑逐渐步入井喷期，而此时针对笔记本定制的独立显卡还未成熟，所以几乎绝大多数笔记本新品都是GMA900集成显卡的“客户”。在新集成显卡的帮助下，英特尔在2005年Q1季度占到了图形芯片市场份额的43.1%。后来迅驰平台的出现更是加速了这一进程，英特尔强制要求唯有采用英特尔自家处理器、芯片组和无线网卡组合的笔记本才能贴上迅驰商标，而当年迅驰就是高端笔记本的代名词。

微软在2004年就推出了DirectX9.0c，但英特尔直到2006年发布的G965芯片组才集成了支持该技术的GMA X3000显卡，其核心频率依旧是400MHz。2008年，伴随G31/G32/G35芯片组的问世，英特尔集成显卡也先后升级到了GMA X3100和GMA X3500，后者不仅拥有677MHz的核心频率，还首次加入了对DirectX10的支持，可惜由于驱动的拖累，这一时期的集成显卡表现并不理想。

2008年，英特尔在G45/G43/G41系列芯片组中集成了GMA X4500显卡，其最大的特色就是支持高清视频的硬解码，进一步完善了集显的应用范围，看全高清电影CPU占用率100%的问题得到了有效的缓解。没人能想到，GMA X4500系列（包含GMA X4500M、X4500HD等）竟然成为了集成显卡的绝唱。

发展至今，英特尔集成显卡逐渐遭遇了明显的瓶颈：性能提升越来越乏力，而寄生于芯片组的形式也存在占用主板空间和功耗较高的缺陷。于是，英特尔决定改变玩法，对集成显卡的架构进行大刀阔斧的改革，并让它和CPU联姻，从而减少对主板空间的占用，符合PC绿色节能和笔记本瘦身的长期发展需求。

没错，核芯显卡的序幕就要被拉开了。

从开放逐渐走向封闭

英特尔集成显卡的市占率之所以可以不断提升，与其从开放走向封闭的市场策略也不无关系。当年NVIDIA、ATI、VIA和SIS都曾为英特尔处理器研发过芯片组，与其配套的主板要么在成本上，要么在集成显卡的性能上都有着不俗的竞争力。

其中，英特尔和NVIDIA的关系算是最为暧昧的。在很长一个时期NVIDIA都拿不到英特尔的授权，只能为AMD设计主板。而随着“nForce4 SLI＋Althon 64＋NVIDIA显卡”组合表现出了强大的战斗力，英特尔终于在2004年底和NVIDIA签订了多项专利交互授权协议，于是才有了后面无数经典的Intel平台NVIDIA芯片组，比如nForce 600和MCP73等，后者集成的GeForce 7系列图形核心更是深得玩家的喜爱，性能可秒杀英特尔同期的GMA集成显卡。

可惜，随着ATI被AMD收购，英特尔收回NVIDIA授权，英特尔处理器逐渐变得只有Intel自家芯片组可用的封闭局面。所以，每卖出1颗处理器，就意味着英特尔GPU销量＋1，哪怕PC还额外配备了独立显卡也不影响英特尔集成显卡在3D图形市场上的份额。

CPU ＋GPU二合一 回顾英特尔核 显时 代

收购ATI之后，AMD最早提出来融聚理念：将CPU和GPU打包成为一颗芯片。然而，英特尔却凭借32nm制程工艺的领先优势，抢先在第一代酷睿Westmere（桌面/笔记本代号分别为Clarkdale/Arrandale）尝鲜CPU和GPU的融合，从此掀开了核显时代的序幕。

一代酷睿：掀开核显序幕

虽然第一代酷睿赶上了CPU融合GPU的头班车，但不得不说英特尔此次有些匆忙了，因为此时CPU和GPU还都是独立存在的，只是被封装在同一块PCB上而已，它们之间使用QPI总线相连，被玩家形象地称为英特尔用“胶水”将CPU和GPU粘在了一起。

不过，至少在形态和空间占用上，这一代的酷睿处理器已经达成了目的，英特尔也做出了集成显卡→核芯显卡的更名。

需要注意的是，这代处理器的CPU部分采用了32nm工艺，GPU部分还停留在45nm工艺层面。

其中，GPU部分里包含了PCI-E控制器和内存控制器，其本质就是一颗北桥芯片。和上代GMA4500集成显卡相比，第一代核芯显卡将EU单元从10个提升到了12个，核心频率提升到了最高900MHz，性能提升还是颇为显著的。为了延长笔记本的续航时间，移动版处理器的GPU还可以通过Turbo Boost动态调整频率。

二代酷睿：实现真正的融合

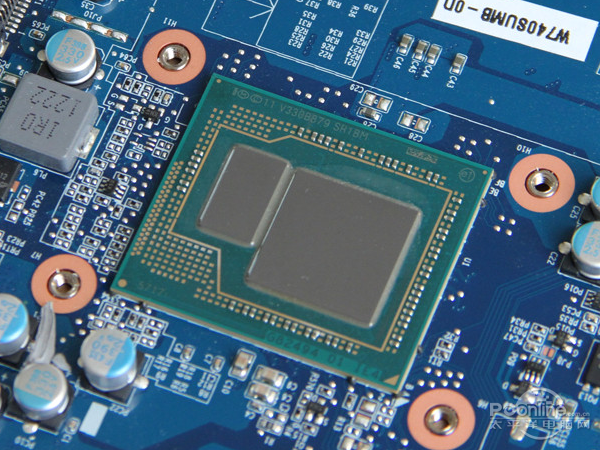

有了Westmere的经验积累，英特尔2011年发布的第二代酷睿处理器（Sandy Bridge）终于实现了CPU和GPU“真融合”的目标：CPU和GPU全部为32nm工艺打造，并和内存控制器、PCI-E控制器全部整合到一个核心之中。

为了满足不同客户的需求，英特尔将第二代核芯显卡细分为了HD2000和HD3000，其中HD2000内置6个EU单元，为不支持超频的桌面处理器所用；HD3000拥有12个EU单元，专为移动酷睿（笔记本专用）和桌面K系列可超频的处理器猎装。

需要注意的是，由于二代酷睿处理器的三级缓存改用了环形总线设计，而GPU可共享三级缓存，所以哪怕是6个EU单元的HD2000，其性能也会明显超过第一代核芯显卡。

三代酷睿：性能功能大跃进

2012年上市的第三代酷睿处理器（Ivy Bridge）凭借首发22nm工艺，对GPU部分进行了大幅度的优化更新。首先，英特尔将和核芯显卡细分为HD2500和HD4000，前者EU单元为6个（桌面处理器），而后者EU单元则提升到了16个（移动酷睿和K系列桌面处理器），同时加入了对DirectX11、OpenGL3.2的支持，增强了并行运算能力，Quick Sync 2.0编码加速技术还能加速视频编辑进度，视频输出能力也从原来的双屏上升到三屏输出。

从HD4000开始，笔记本电脑终于可以凭借唯一的核芯显卡应对主流3D游戏的挑战了，比如在低画质下流畅运行《英雄联盟》不再是奢望。要知道，当年《英雄联盟》可是堪称集显杀手的存在哦。

四代酷睿：规范命名 锐炬诞生

2013年，第四代酷睿处理器（Haswell）对核芯显卡进行了“大手术”，引入了模块化设计、可扩展的设计，从而走上了暴力堆砌核显规格的道路，并规范了以“GT＋数字”的核芯命名方式。

此次英特尔将核显细分为了GT1（具体型号为HD Graphics，内置10个EU单元，用于赛扬等低端处理器）、GT2（HD4200/HD4400/HD4600，内置20个EU单元，主要为移动酷睿和桌面处理器所用）。

GT3内置40个EU单元，并被进一步细分为15W GT3、28W GT3和GT3e。其中，15W GT3具体型号为HD5000，为i5-4260U等移动酷睿所用；28W GT3名为Iris（锐炬）5100，专为i5-4258U等移动酷睿所用；而GT3e被命名为Iris Pro 5200，集成额外的128MB eDRAM（可作为L4缓存，性能堪比当时的GeForce GT650M独显，被i7-4980HQ移动酷睿和i7-4770R等桌面酷睿所用。

可惜，锐炬核显只为小众的高端和顶级处理器所用，而搭配它们的产品却大都还配备了额外的高性能独显，核显的重要性被大幅淡化。最需要更强核显加持的中低端处理器则只能使用GT1和GT2，这是时至今日英特尔也没能改进的无奈特色。

五代酷睿： 蓄势待发中

第五代酷睿处理器（Broadwell）诞生于2014年，其核显在API方面有了大幅提升，支持DirectX11.2、OpenGL4.2和OpenCL2.0，甚至已经领先于NVIDIA当时主打的麦克斯韦架构。

这一代核显GT1、GT2、GT3内置的EU单元分别提升到了12个、24个和48个，分别对应HD Graphics、HD5300/HD5500和HD6000/Iris 6100/Iris Pro 6200。这一年，英特尔还推出了TDP仅有4.5W的酷睿M（集成HD5300，针对新兴的二合一设备），同时桌面（如i7-5775c）也开始集成Iris Pro 6200。

还是上面的问题，买i7-5775c的用户怎能不配独立显卡，再强的核显又有什么意义？此外，这一代酷睿主要是为英特尔试水14nm工艺，尝试“真正”的SoC（System on a Chip）设计，为第六代酷睿的推出奠定基础。

六代酷睿：核显最终定型

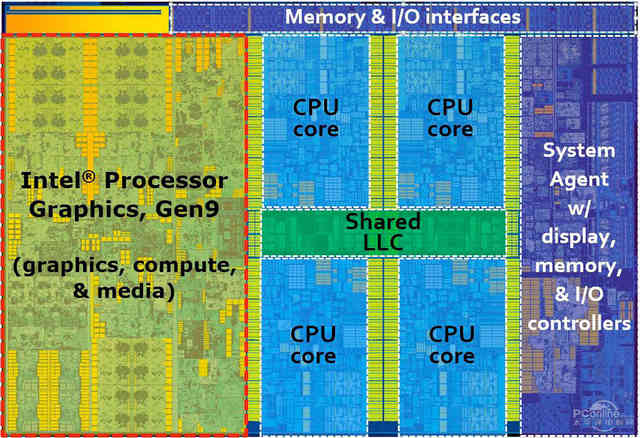

第六代酷睿处理器（Skylake）在2015年发布，这一代的核显有着较大的革新，支持最新的DirectX12、OpenCL 2.x、OpenGL 5.x、Vulkan等图形规范，还支持HEVC/H.265、AVC、SVC、VP8、MJPG硬件加速。同时，英特尔还对核显进行了更名，后缀型号由四位数缩减为三位数（如HD515、HD520、HD530），并推出了集成72个EU单元的GT4（Iris Pro 580）。

可以说，正是从Skylake开始英特尔核显才最终定型，第七代和第八代酷睿处理器的核显都是在其基础上进行的修修补补。

七代酷睿：提供硬件级解码能力

2016年上市的第七代酷睿（Kaby Lake）集成的核显取名为HD615、HD620、HD630和Iris Plus，它们和上代核显在规格上并无不同，只是取消了GT4，全系列加入了HEVC Main/Main10、VP9 8-bit/10-bit的硬解码能力，在应对4K级别视频的播放变得无比轻松和省电。

八代酷睿：马甲改名再战一年

2017年9月面世的第八代酷睿处理器（Kaby Lake-Refresh和Coffee Lake）集成的核显与上代依旧没有太大变化，只是名字从HD620等改为了UHD620，性能上的提升几乎都源于更高 频GPU和内存频率带来的增益效果。这一代的核显最大特色是支持HDMI 2.0/HDCP 2.2标准，以及硬件编解码10bit 4K HEVC，可流式处理4K UHD视频。

核显性能遭遇瓶颈

纵观英特尔近些年的核显战略，移动酷睿的整体规格都要优于桌面处理器，目的就是帮助没有空间安置独立显卡的轻薄本提升图形性能。然而，从Skylake开始，最近三代核显在性能上处于原地踏步的节奏，虽然多媒体特性有所增强，但还不足以驾驭最新3D游戏的挑战。

哪怕英特尔旗下还有锐炬核显，但其性能也只是勉强比肩NVIDIA GeForce 930MX的水准，随着以MX150为代表的新一代主流独显的出现，英特尔高端核显优势不再。

问题来了，更轻更薄更强是未来PC的发展趋势，特别是对超薄本和PC平板二合一类型的设备而言，英特尔酷睿处理器的CPU运算性能没的说，如何才能弥补核显性能层面的瓶颈？为了满足未来市场的发展需要，英特尔做出了一个破天荒的决定——携手AMD一起打造处理器！

那么，英特尔与AMD携手打造的融合了Vega核显的Kaby Lake-G平台又有多强？这个话题咱们明天再聊~

近六年来进步最大的竟是它？Intel核显进化之路

1被戏称“胶水”时代：HD Graphics回顶部

【PConline 杂谈】 如何用一句话证明你是硬件老司机？其中一个标准答案就是：那些年，CPU还是CPU，而近些年，CPU不再只是CPU，还有就是GPU。将GPU放到CPU里封装，CPU具备了GPU的功能，成为了硬件历史的一个驻点。于是，买CPU送GPU的历史开启了。

2006年，AMD收购ATI后，最早提出了CPU与GPU融合的概念，不过使之成为现实的却是Intel。2009年年底，Intel带来了32nm制程。同时尝试了将GPU首次放进入CPU封装内部。

Clarkdale

完成这个成就的CPU，就是Core i5、i3系列，而当时时代同步的i7-800/900系列依然走单一CPU的路线。可见，第一代的内置显卡，属于一个初探摸索段。为了区分带核显与不带核显的CPU，Intel将带核显的Core CPU架构代号统一为Clarkdale系列，并且，这一代CPU只有双核的规格，包括i5-600系列以及i3-500系列。

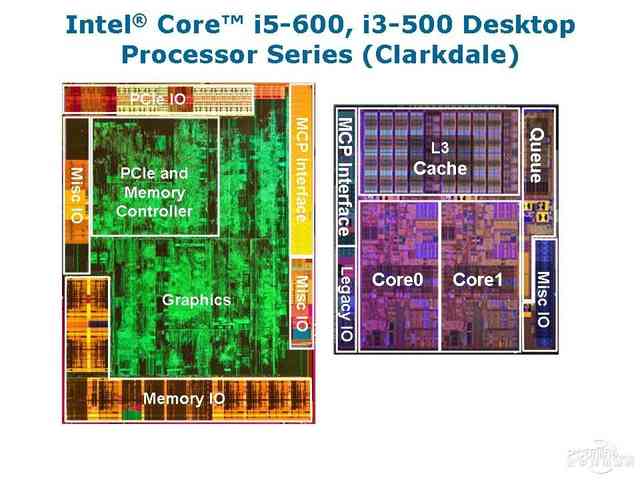

内部结构

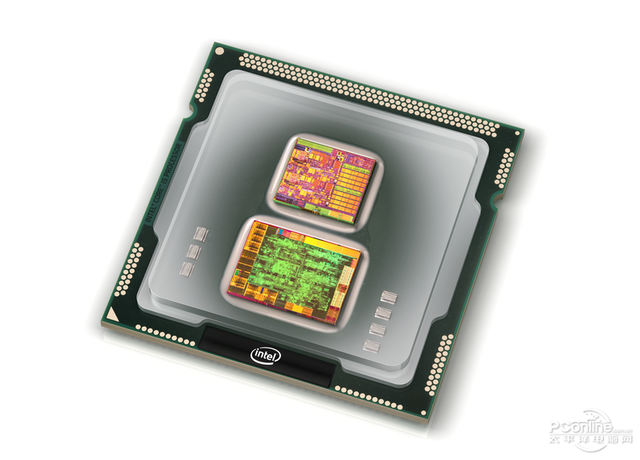

虽然处理器部分由32nm制程制作，但是GPU部分依然是上一代的45nm Die。它们共同封装在一块PCB上组成，两颗芯片使用QPI总线相连，这种节省成本的“胶水”封装在当年的第一代核显中曾经出现。

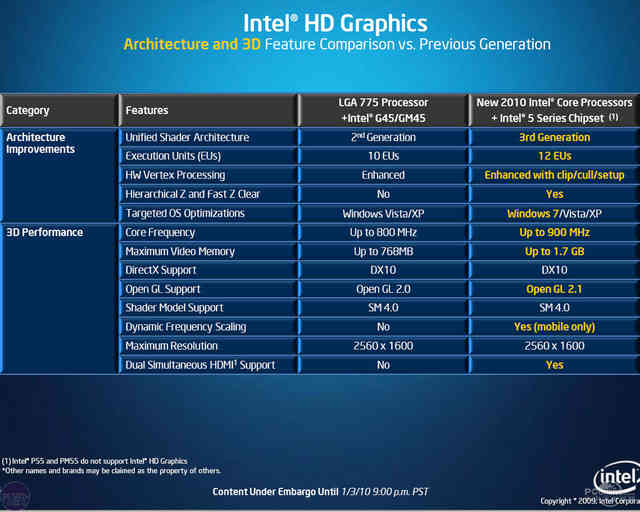

规格对比

这一代CPU的核显，官方名字是Intel HD Graphics，直到现在的酷睿处理器依然适用HD Graphics这个名字。规格方面，HD Graphics对比上一代G45芯片组集成显卡X4500 HD：EU增加两个到12个，核心频率最高可达900MHz。值得一提的是，这一代桌面版并不支持频率动态调整，只有移动版CPU的内置显卡支持Turbo Boost动态调整频率。

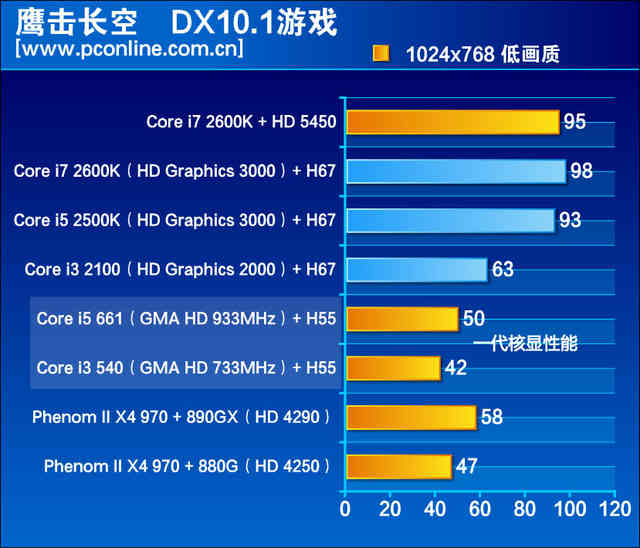

性能对比

性能方面，由于是初代产品，Intel给与的态度是试验，所以性能就显得乏善可陈了。在当时主流游戏的测试中，性能比当时AMD的集成显卡还要差，更不要说当时还有市场的低端独显了。不过谁曾想到这就是低端独显敲响了丧钟的开始。

2真正融合的一代：HD Graphics 2000/3000回顶部

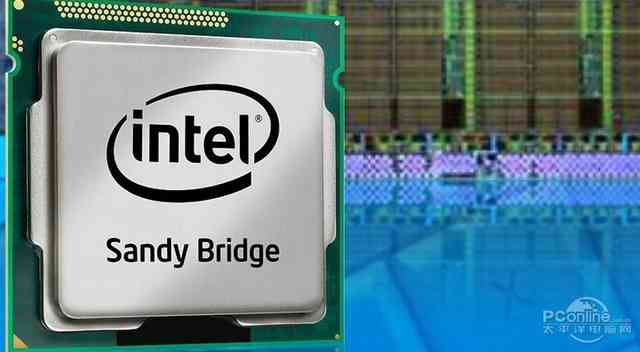

Sandy Bridge

有了第一代核显的研发经验，第二代核显的进化显得水到渠成。2011年，第二代酷睿处理器诞生，基于Sandy Bridge的代号，Tock的架构进化，是Intel酷睿智能处理器历史上的一次最大性能升级。直到现在，坚挺的高端Sandy Bridge处理器价格，说明了二代酷睿的深远影响。

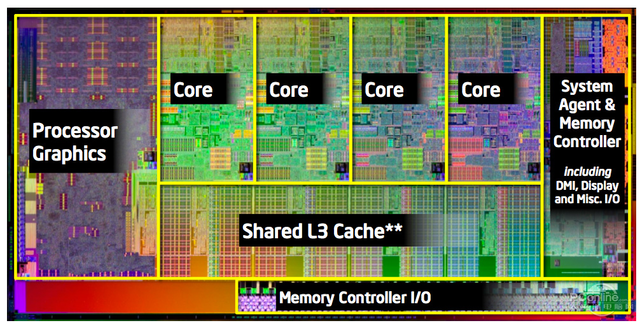

DIE结构图

大一统，成为了当时Sandy Bridge的最大特征。从CPU的DIE图片可知，CPU、GPU、内存控制器、PCI-E控制器全部整合到一个核心里面，同时三级缓存改用了环形总线设计，并且可共享三级缓存，核心显卡因此收益，也较大幅度提升了图形的渲染效率。

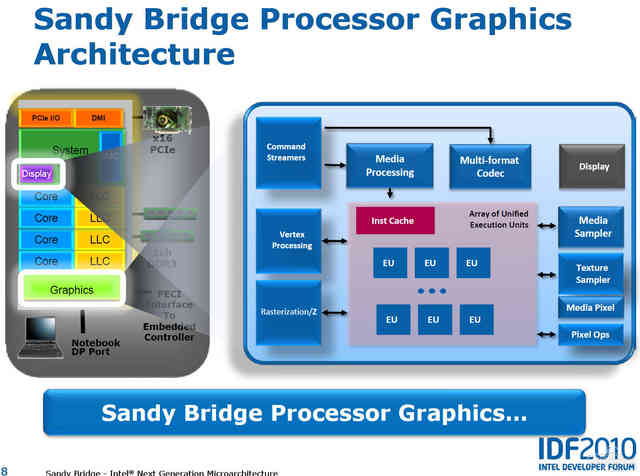

核心显卡架构介绍

说回核心显卡，对比初代，由于整合化，GPU制程和CPU部分一样为32nm。Intel根据EU单元的数目把核芯显卡划分成HD Graphics 2000和HD Graphics 3000两种，前者只有一组6个EU单元，而后者则有两组12个EU单元。只有K后缀的高端CPU才配备更强的HD Graphics 3000核芯显卡，而其余的第二代Core i3/i5/i7全部是搭配HD Graphics 2000。这种区别对待，也引起了一些低端整合平台玩家的不满。直到六代酷睿的推出，Intel才一统桌面CPU核心显卡的规格。（其他领域上顶级的核显依然放在高端的CPU中）

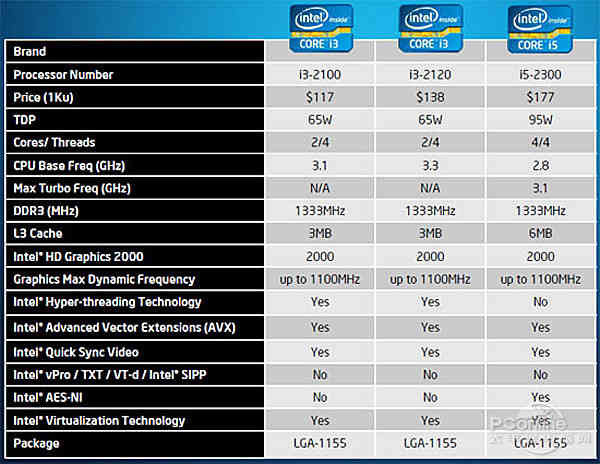

HD Graphics 2000成了主流标配，让大众无缘3000

其实，从这一代开始Intel就一心想着：“高端的CPU就该配顶级的核显”的主意去设计产品。至于这种想法其实小编一直都不赞成的，毕竟十个买i7，九个都会配独显。

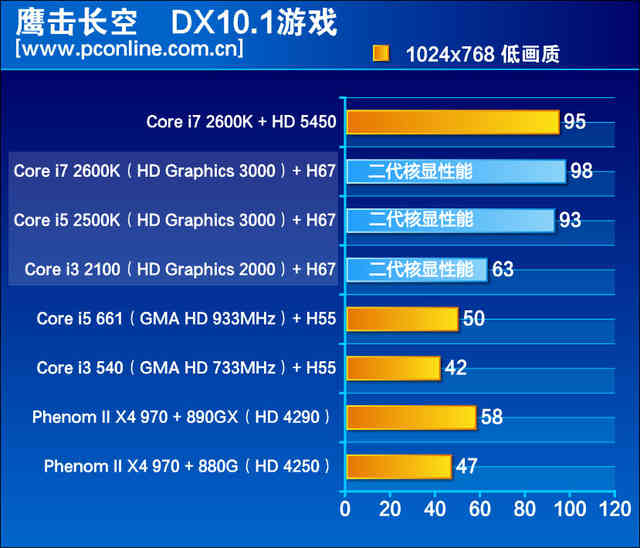

性能对比

性能方面，二代酷睿核显的性能有着明显的进步。在当时的游戏实测中，HD 3000领先上一代达到一倍，并且打败了当时的低端独显HD 5450。开始改变了内置显卡“花瓶”的角色，变成了“可玩”的角色。

有了第二代酷睿核显架构革命性的改变，第三代酷睿核显，也随Tick的步伐进行了制程的进化与规格的优化。

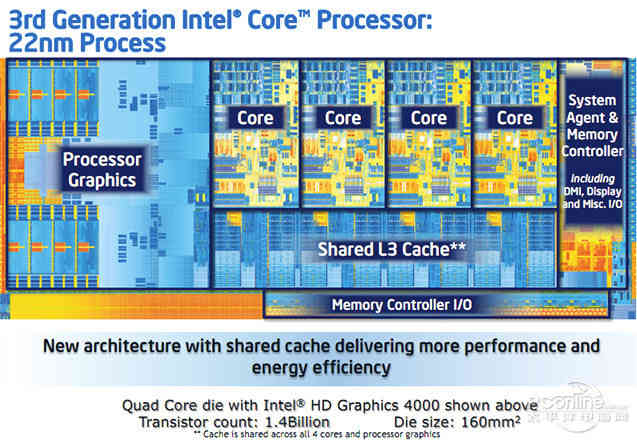

核心结构图

与SNB一样，第三代酷睿核显分为两种，分别是有16个EU单元的HD 4000和6个EU单元的的HD 2500，“K”系列处理器用的是HD 4000而其他处理器用的是HD 2500，最高频率与SNB时代一样是1350MHz。

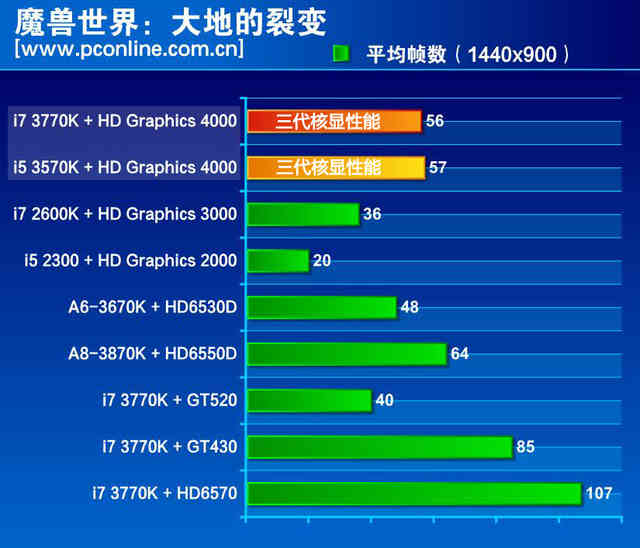

性能对比

性能方面，在当时主流的游戏测试中，对比二代又有将近一倍的提升。与AMD当时的融合GPU比较，依然落后它们最强产品HD6550D，而与当时独显对比，三代核心显卡领先GT520，但落后当时的599元级别的GT430、HD6570，这也为Intel后期推出最强核心显卡埋下伏笔。

3最强核显代表作： 锐炬诞生回顶部

在Ivy Bridge开始，人们开始感受到无竞争压力下的Intel有点“不务正业”。在经常被玩家忽略的核心显卡部分默默地闹革命。

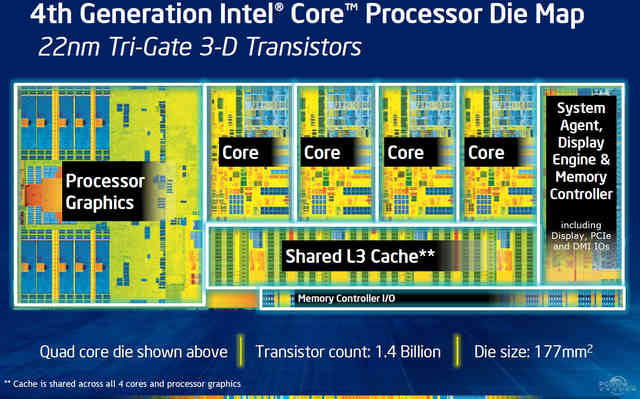

Haswell

四代酷睿的核显，是Intel酷睿时代内置显卡最大的变革。首先，这一代开始Intel的核显开始了模块化设计，也就是说，Intel预先设计好GPU的图式，然后根据GPU的定位来进行“填空”：在两级EU团簇结构，每级10个EU单元的设计之中加入EU单元。

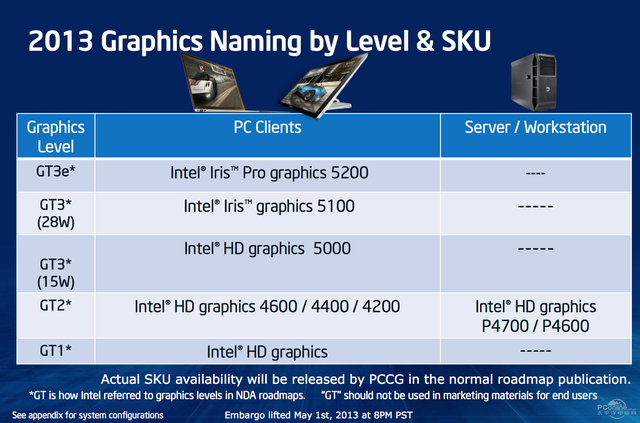

Haswell核心显卡进行了细分

于是，四代酷睿核显进行了细分定位。分别为GT1（赛扬低端U的核心显卡）、GT2（HD 4600/4400/4200，工作站方面为P4700/P4600）和GT3（HD 5000/5100）。这其中在GT3又包含了GT3e(HD 5200)一个高阶版本。

GT3代表这一代最强的核显性能，它有一个全新的名字：Iris 锐炬，它就是Intel迎击独显党的质疑而生。40个EU单元，相比GT2多出了整整一倍，同时带嵌入式eDRAM的GT3e，核显集成了128MB eDRAM，位宽512bit，带宽可达64GB/s，这个嵌入式eDRAM是作为L4缓存存在的，可以同时提升CPU和GPU性能。

桌面市场无缘最强核心显卡，因为R后缀采用了嵌入式封装

不过，内置GT3核心显卡的CPU大多数是笔记本CPU，仅有在嵌入式OEM市场的R后缀桌面CPU（4670R、4770R）才内置了最强GT3e版本的核心显卡。所以，我们DIY玩家接触的，都是GT2版本，略感可惜。

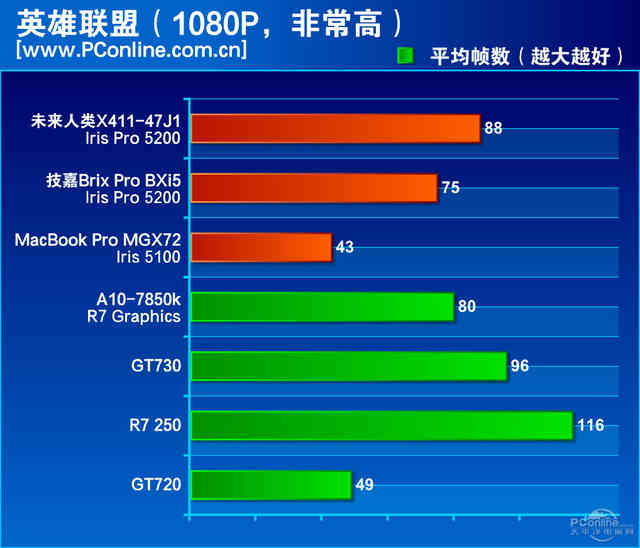

至于GT3的Iris 锐炬方面，部分游戏性能（i7-4760HQ）超越了当时的AMD最强APU A10-7850K，同时接近当时的主流独显GT730，也就是说，GT3e系列的核心显卡，已经成为Intel展示自家最强核显的代表。但是，由于Iris无法让DIY市场收益，Intel得做得更多。

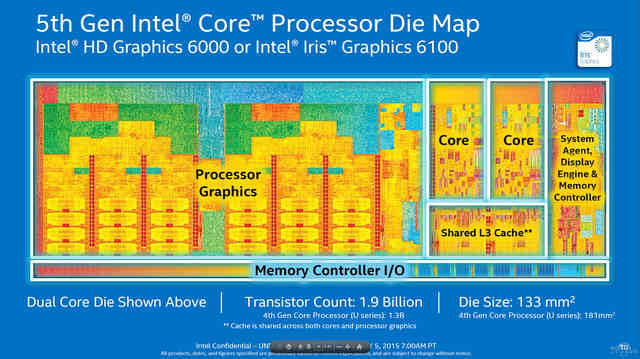

Broadwell结构

从期待到等待，再从等待到低调上市，核心代号为Broadwell的五代酷睿桌面版可以说得上是Intel史上最具争议性的CPU之一。可能出于补偿心理的考虑吧，在这一代中，也是唯一一代加入了Iris核显的CPU。这一代的核显：Iris Pro 6200，完整支持DX12，拥有48个EU单元，并且自带128MB eDRAM缓存。

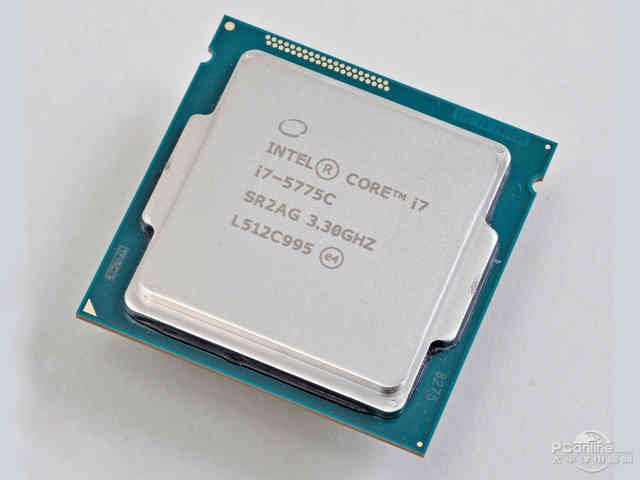

i7-5775c

性能对比

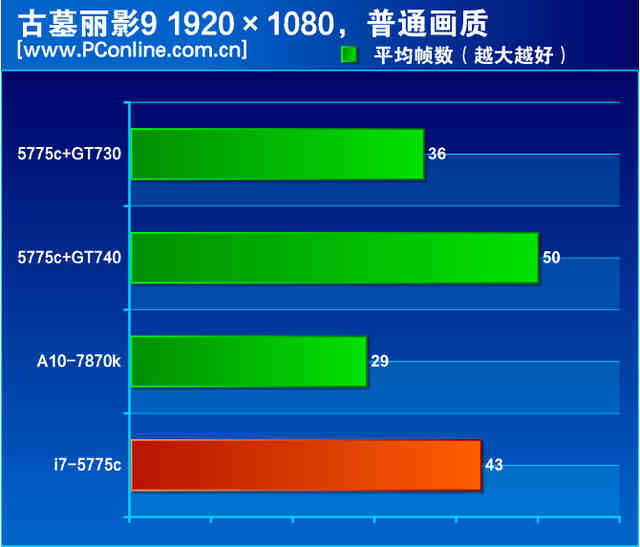

Iris Pro 6200配合i7级别的CPU性能，总体游戏性能大幅度超越了当时的AMD APU，同时战胜了GT 730独显，接近GT 740。这个表现，已经让人十分惊喜，只可惜，尴尬的定位，高昂的定价，一U难求的供货量，最后不至于威胁到六代Skylake的上位，五代核显很强，但也很低调。

4重新定义的一代：HD Graphics 500系回顶部

结束了短暂的歪路后，第六代酷睿处理器回归全系列家族的布局。同时，第六代酷睿的核显，也进行了大刀阔斧的改革。

首先从这一代开始，Intel的新核显的命名方式发生改变，后缀型号由四位数缩减为三位数。其次，EU单元的上限上升到72个！相比上一代最高48个，核显规格进一步提升。加上支持DDR4，高频率的特性也让核心显卡受惠。

第六代酷睿处理器

由于最大EU单元达到了72个，所以六代酷睿时代的核心显卡细分成GT1、GT1.5、GT2、GT3、GT4。

直接来关注最高端的GT4，内置高达72个EU单元，型号为Iris Pro 580，好消息是按照Intel计划GT4级别的显卡会在桌面平台出现，并内置128MB eDRAM L4，规格十分强悍！但坏消息就是这类CPU也就是带R后缀的只在OEM市场出现，并且是嵌入式产品，也就是说，DIY免谈。

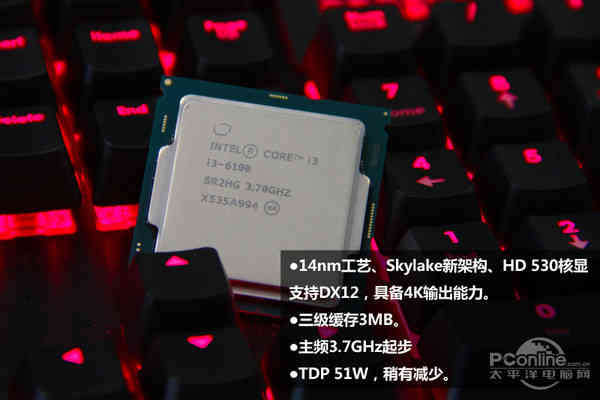

i3终于同步

这一代开始，主流桌面酷睿处理器的核心显卡变成了大一统，也就是说i3-6100的核心显卡与i7-6700K是一致的，都是HD530！改变了以往i7尊i3卑的状况。Intel终于良心了一回。

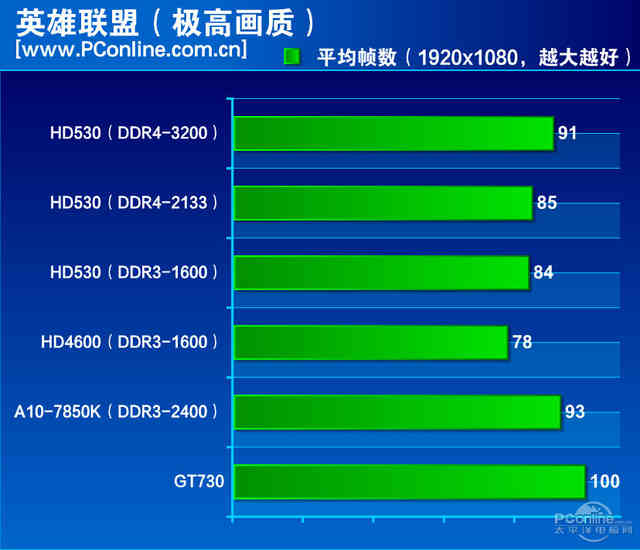

性能对比

性能方面，HD 530的性能超越了上一代主流产品HD 4600，并且随着DDR4的规格而提升。可惜的是，由于定位关系，它的性能依然低于Iris系列以及AMD的A10，甚至比不上GT730（要知道GT730在Broadwell的i7-5775c被按在地上毒打）

本文总结：

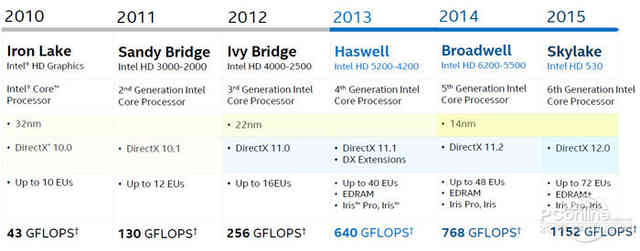

六年的发展，我们经历了从买CPU送GPU到买GPU送CPU的转变。在这段过程中，Intel也做出了不少努力，来提升被DIY玩家不齿的内置GPU性能。并且，低端独显被淘汰，也有核心显卡的功劳。

随着新思维的变化，Intel的努力逐渐得到了收获的果实。轻薄PC、平板的盛行，也让这类高度整合GPU的CPU如鱼得水。尤其是Iris显卡与NUC平台的整合，成为了PC界的一大亮点。遥望未来，核心显卡的地位越来越高，并且与主打游戏体验高性能显卡一起组成了完整的显卡阵线。
