常用的语音、音乐集成电路(芯片)解读

(一)语音集成路:

语音集成电路是指发出中文或外文语句的器件，这种器件内的“语言存贮器”一般都不大，只能发出简单的语句，如“欢迎光临”，“恭喜发财”，“祝你生曰快乐”，“早晨好，快起床”，“高压危险”，“请勿靠近”，“倒车请注意”，“抓贼呀”等等。

(二)音乐集成电路: 内部存贮的是音乐信号，有各种中外歌曲，有模拟各种动物叫声，有各种汽车的声音和警笛声等等。虽然语句和音乐不复杂，但具有价格低廉(0.5一1元一片)，使用方便及电路简单的特点，所以广泛用于电子电路中各个领域。見图①

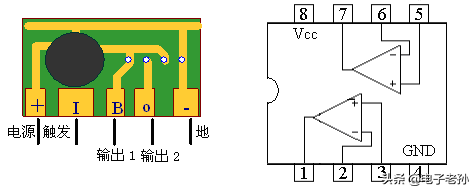

图①语音、音乐集成电路结构

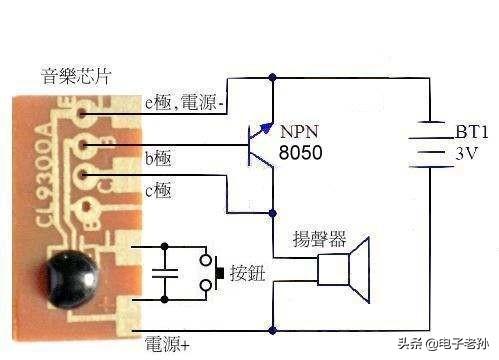

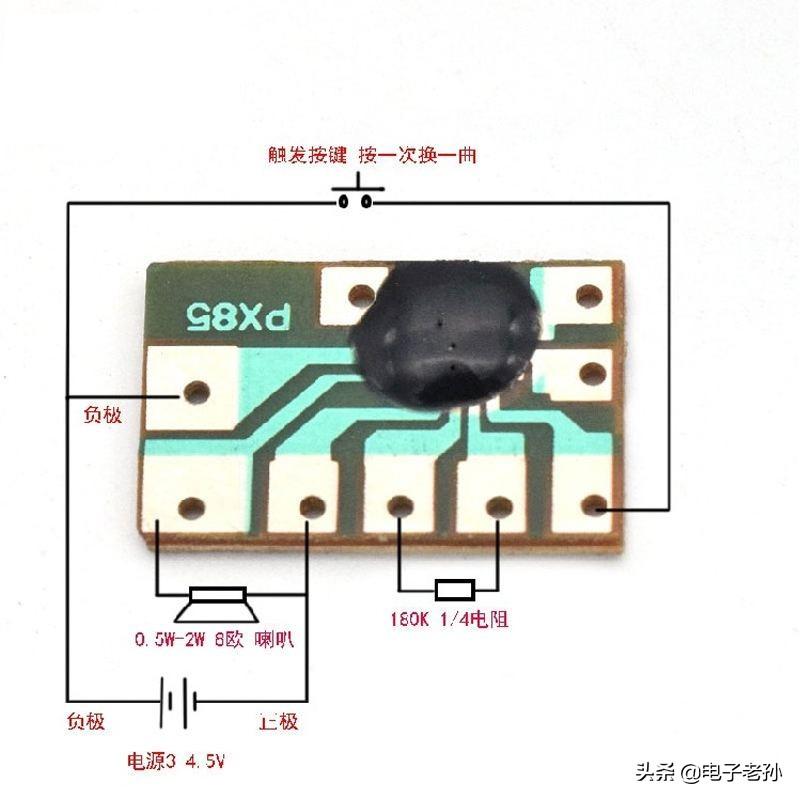

(三)语音、音乐集成电路的接法，見图②

图②，2种接法

工作原理: 正电源、触发器、信号端和地，有的还需接入振荡电阻，而这个电阻一般都直接焊在集成电路的线路板上。对于该电路的应用设计需要为提供电压(一般为3一4.5v)，就可以在信号端输出所需要的音乐信号了。

对于触发端的电路设计一般有两种启动方式:

1.通过电子开关控制音乐集成电路的供电，从而控制音乐集成电路是否工作。这种方式的电路设计，必须把触发端直接和正电源端相接，这样只要一向音乐集成电路供电，其触发端便得到一个触发信号，启动电路工作，这种方式只要一直保证音乐块供电，它便会反复地演奏。

2. 向触发端送入触发信号，这种方式的电路设计要求让音乐集成电路始终接入电源，而通过外电路向其送入触发信号，从而启动电路工作。这种方式每触发一次完成后便停止工作，当要求其连续工作时，必须在一个循环结束时向其触发端送入触发信号才能进入下一个循环周期。

(四).使用注意事项:

由于电路采用CMos封装，容易受外界静电影响而损坏，在焊接这类封装片时，电烙铁最好外壳可靠接地，功率不要大于30w，同时焊间时间不能过长，否则容易使音乐集成电路上的铜皮脱落，重则损坏芯片。

以上介绍的常用的语音、音乐集成电路价廉、方便容易制作各种电子产品，适合用户的不同的需要。

科普丨音乐播放芯片的发声原理

音乐播放芯片是现代电子设备中常见的一种芯片，它在音频播放方面发挥着重要作用。音乐播放芯片能够将数字音频信号转化为模拟音频信号，并通过扬声器或耳机等音频设备发出声音。下面让我们来具体谈谈音乐播放芯片的发声原理。

1.接收音频源的数字音频信号

音乐播放芯片首先接收到来自音频源的数字音频信号。这些音频信号可以来自存储在芯片内部的存储器、连接的移动设备、互联网资源等。音乐播放芯片会通过内部的数字信号处理器（简称DSP），来对数字音频信号进行解码与处理。

2.对信号进行解码与处理

在解码和处理过程中，芯片会根据音频格式的不同，将数字音频信号换为模拟音频信号。这一转换过程主要通过数字转模拟转换器（简称DAC）来完成。DAC将数字音频信号中的离散值转换为连续的模拟音频信号，以表示声音的波形。

3.利用音频放大器放大信号，以此驱动音频设备

转换为模拟音频信号后，音乐播放芯片会将信号通过音频放大器进行放大，以增加信号的电流和电压，使其能够驱动扬声器或耳机等音频设备。音频放大器通常采用功放芯片或集成电路，它能够将模拟音频信号转化为相应的电流输出，以驱动扬声器发出声音。

4.音频设备根据信号的波动产生振动

当放大后的模拟音频信号输入到扬声器中时，扬声器的振膜会按照音频信号的波形进行振动。振动产生的空气压力波传播到人耳中，被耳朵的听觉系统接收和解析，最终形成听觉感知。这样就完成了音乐播放芯片发出声音的过程。

音乐播放芯片接收到数字音频信号后，通过解码与处理转换为模拟音频信号，再经过放大器放大后驱动音频设备发出声音。扬声器的振膜按照音频信号的波形振动，产生空气压力波被耳朵接收形成听觉感知。声音的质量和效果不仅仅取决于音乐播放芯片的性能，还受到其他因素的影响，如扬声器的品质、音频放大器的能力、播放环境等。
