满满的热泪 Intel Z87破解硬上NVMe SSD

2015年Intel、三星陆续发布了基于NVMe控制器的SSD产品，其中Intel SSD 750采用了PCI-Express x4、U.2两种传输接口，而三星950 PRO SSD则采用了M.2接口。无论是Intel SSD 750还是三星950 PRO SSD内部数据传输通道均为PCI-Express x4，得益于超高传输带宽，NVMe SSD读写速率轻松突破GB/s，深受PC发烧玩家的青睐。

不过由于NVMe SSD是全新产品，无论是操作系统还是硬件支持都有所不足，诸如NVMe SSD无法安装系统、老旧平台如何用上NVMe SSD的问题层出不穷，下面就来一一做出解答。

◆ 什么是NVMe SSD？

NVMe的全程为Non-Volatile Memory Express，意即非易失性存储器标准，采用了PCI-Express作为数据传输通道的一种规范，基于此目前支持NVMe控制器的SSD主要包括PCI-Express x4、M.2、U.2三种接口，其产品内部数据传输通道最高均为PCI-Express x4。

按照PCI-Express 3.0 x4规范理论最高传输带宽为8GB/s，相比现有的SATA 6Gbps带宽提升超过10倍，而且在后续随着PCI-Express版本的升级或者增加通道数量，其传输带宽还可以成倍提升。

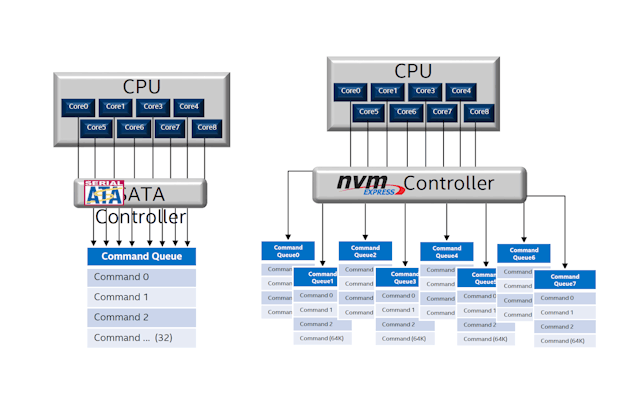

SATA控制器和NVMe控制器的差异

尽管早先有不少高端SSD改用PCI-Express接口，以突SATA接口的带宽瓶颈，但控制器设计和传统SATA控制器并没有本质区别，依然采用老旧AHCI控制器，优点是大部份操作系统均已原生支持AHCI驱动，兼容性高能支持绝多部分操作系统及主板平台，但AHCI控制器接口却无法完全发挥PCI Express接口及NAND Flash颗粒的性能优势。

AHCI控制器接口(Advanced Host Controller Interface)是PCI时代非常老旧的技术规范，主要是针对旋转碟片读写的机械式HDD而设，例如加入NCQ(Native Command Queuing)技术、优化硬盘的数据分布，将存取顺序做最有效率的排序以减少机械臂移动的距离，进而达到省时以及延长硬盘寿命的效果，但当时的设计并非为SSD产品而生。

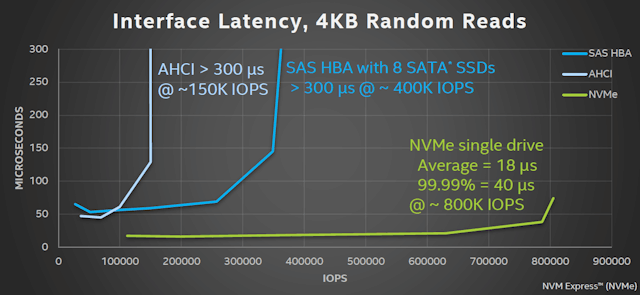

基于NVMe传输协议的SSD随机读取延迟更低

NVMe控制器接口特别针对PCI Express接口及NAND Flash特性作出了优化，NVMe能同时处理最高64000个Command Queues指令列，每个指令列最高可包含64000个指令，充分发挥NAND Flash平行读写优势。AHCI控制器接口则只能同时处理1个Command Queues指令列，每个指令列最高只能包含32个指令，令IOPS读写性能大幅落后NVMe。

◆ NVMe SSD如何安装系统？

目前已经有发烧DIY玩家开始用上NVMe SSD产品，2016年随着更多品牌的加入，NVMe SSD价格将会逐渐向主流消费级市场靠拢，取代SATA 6Gbps SSD或者出细分高端SSD市场。不过只有最新的Windows 10操作系统内置NVMe驱动，而早先的Windows XP、Vista、7、8、8.1系统并没有内置NVMe驱动，所以在NVMe SSD上安装这些系统的过程中会出现找不到SSD的情形。

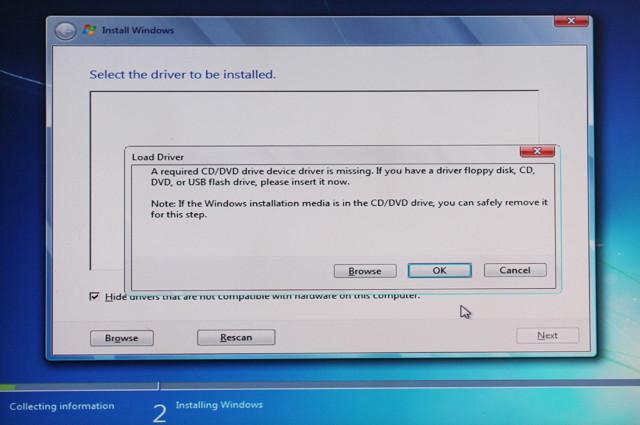

Windows 7系统无法加载NVMe SSD，需点击浏览手动加载驱动

实际上Windows系统安装的过程中，对于没有内置驱动的设备会提供手动加载驱动模式，当Windows（以Windows 7系统+Intel SSD 750 480GB SSD）安装到磁盘选择页面时，Intel SSD 750并不会出现在备选磁盘列表，用户需要点击“浏览”按钮手动加载Intel SSD 750的对应版本驱动。

手动加载Intel SSD 750驱动步骤

用户首先从Intel官网（https://downloadcenter.intel.com/download/23929/Intel-Solid-State-Drive-Data-Center-Family-for-NVMe-Drivers）下载驱动程序，解压后将驱动程序拷贝到用FAT32、FAT格式化的U盘，在系统安装前插入到主板USB 2.0接口上，系统安装过程中使用手动模式加载驱动，驱动加载完成后Intel SSD 750就会出现在系统安装位置列表中。

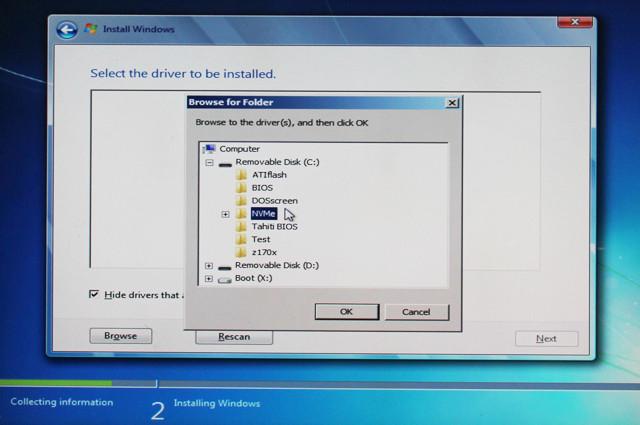

手动选择NVMe驱动加载安装

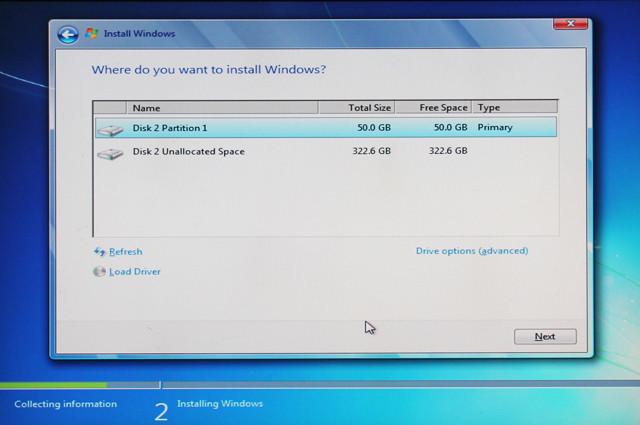

NVMe SSD被识别出来

值得注意的是用户如果在Intel 100系列芯片组主板上安装Windows 7系统，还需要在系统安装盘中整合xHCI驱动，详细教程参考：《Z170没法装Win7？编辑教你3步完美解决》。

◆ Intel 8/7/6系主板如何用上NVMe SSD？

无论是PCI-Express x4插槽NVMe SSD还是U.2插槽NVMe SSD、M.2插槽NVMe SSD，其内部传输通道均为PCI-Express 4，也就是说理论上任何一块主板都可以支持NVMe SSD，不过以Intel官方文档中只有Intel 9/100/X99芯片组主板可以支持NVMe SSD，而Intel 8/7/6、X79以及AMD平台等只能干瞪眼，为了用上一块NVMe SSD，而升级整个平台显然得不偿失。

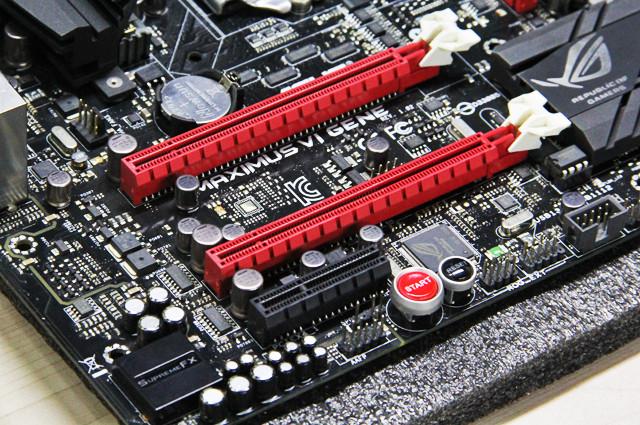

华硕M6G（Intel Z87芯片组）主板并不支持NVMe

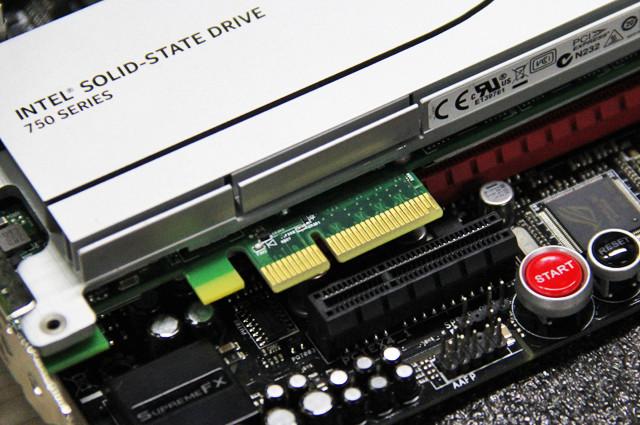

PCI-Express x4接口的碰撞能擦出火花吗？

实际上诸如Intel 8/7/6、X79以及AMD平台等主板不支持NVMe SSD，仅仅只是因为主板BIOS中没有NVMe模块提供支持，只需要在BIOS中添加对应的NVMe模块就可以像最新的主板一样完美支持NVMe SSD并支持作为系统盘。

基于此我们首先需要找到一款支持NVMe的主板BIOS，使用BIOS编辑工具将NVMe提取出来，然后将提取出来的NVMe模块插入到Intel 8/7/6、X79以及AMD平台等主板，这样这些主板安装系统的过程就和Intel 9/100、X99主板无异。

试验过程中我们选择了华硕M6G（Intel Z87）和华硕Z170-DELUXE，其中华硕Z170-DELUXE主板BIOS用于提取NVMe模块，而华硕M6G则作为待验证主板。

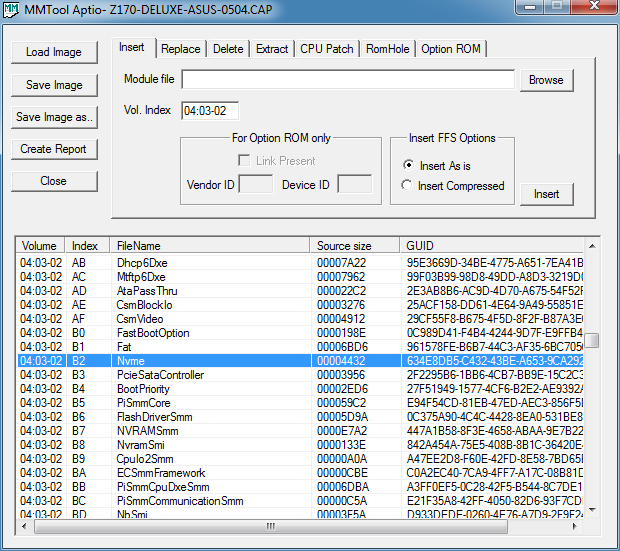

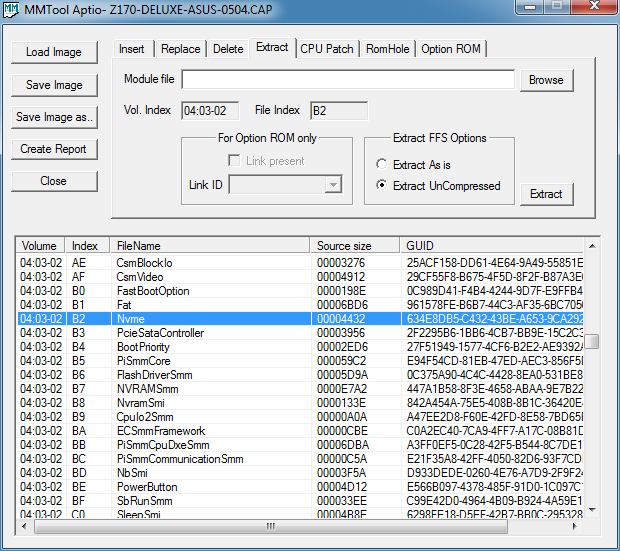

使用MMTool加载华硕Z170-DELUXE主板BIOS

首先使用MMTool工具，点击“Load Image ”加载华硕Z170-DELUXE主板BIOS，并依次从BIOS中找到Nvme、NvmeSmm、NvmeInt13 三个文件，这三个文件就是NVMe SSD的控制模块。

依次将Nvme.ffs、NvmeSmm.ffs、NvmeInt13.ffs三个文件提取出来

分别点击“Extract ”并选择“Extract UnCompressed ”将其分离出来（文件后缀为ffs），执行完成后就可以看到文件夹下面Nvme.ffs、NvmeSmm.ffs、NvmeInt13.ffs 三个文件。

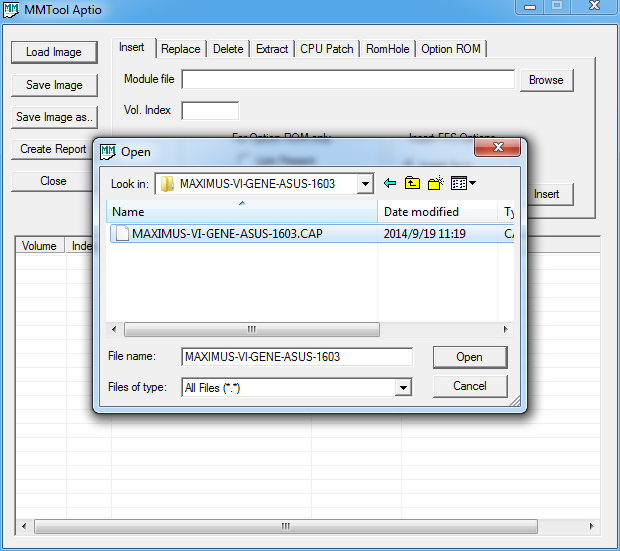

“Load Image”加载华硕M6G BIOS文件

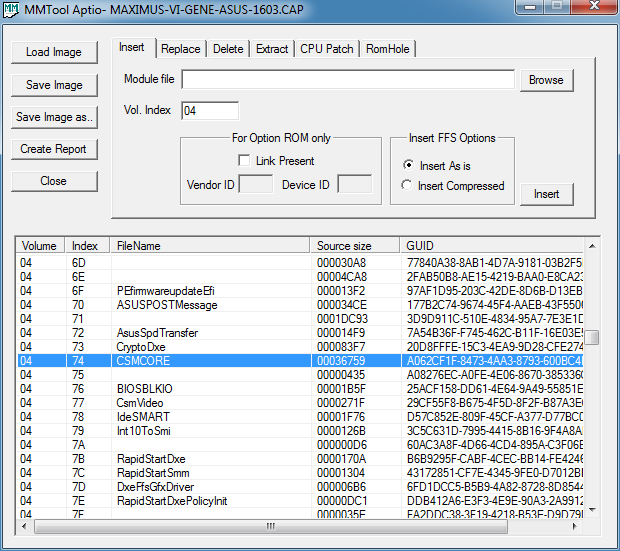

找到CSMCORE文件然后依次插入Nvme.ffs、NvmeSmm.ffs、NvmeInt13.ffs三个文件

插入完成后可以看到三个文件位于“Volume”末尾

再次使用MMTool工具，点击“Load Image”加载华硕M6G BIOS文件，加载完成后找到CSMCORE文件，然后使用“Insert”插入的方式将Nvme.ffs、NvmeSmm.ffs、NvmeInt13.ffs三个文件依次插入，插入选项选择“Insert Compressed ”模式，插入完成后可以在对应“Volume”的末尾看到这三个文件，表明插入成功，然后选择“Save Image ”保存BIOS。

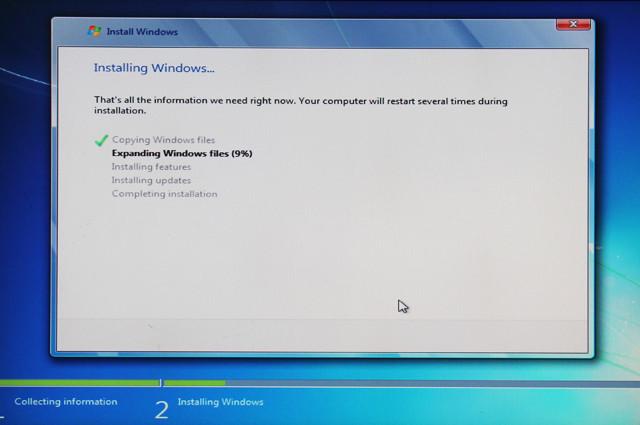

驱动加载完成后就可以正常安装操作系统

然后使用主板BIOS升级工具将修改后的BIOS刷入主板，然后就可以正常安装系统。值得注意的是由于修改后的BIOS未获取签名认证，对于华硕主板来说就需要使用USB BIOS Flashback来刷新，如果使用EZ FLash直接会校验不过而无法刷新。
