PADS 入门到精通—PCB Layout如何画元件封装

不管你是电子工程师、硬件工程师、项目工程师、产品经理、维修员、在校学生、还是电子爱好者等等。只要你从事电子相关的工作或者对电子有兴趣。掌握一个画原理图和PCB Layout的CAD软件肯定是非常有用的。PADS就是一款很好的CAD软件，本头条号@电子产品设计方案现在开始连载推出PADS教程。欢迎关注学习和批评指导。

上一章：PADS 入门到精通—Logic新建元器件之二

上一章我们已经讲了新建元器件的基本操作，本章就来学习用PADS Layout新建元器件封装。

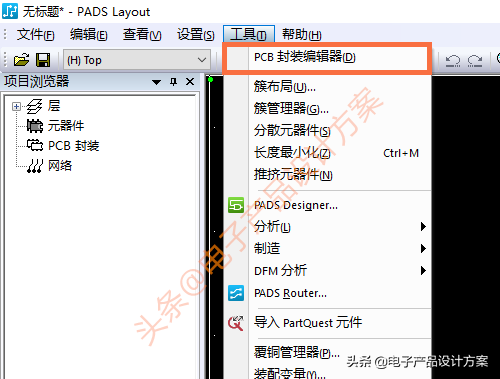

选择工具-->PCB封装编辑器

PCB封装编辑器

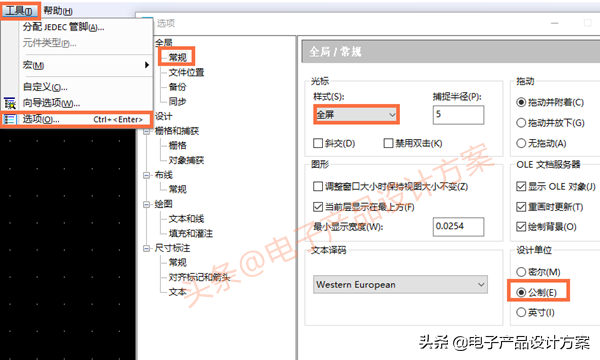

在开始之前，先按自己的使用习惯设置好参数，选择工具选项

把光标样式设置为全屏 ，把设计单位设计为公制（E）

选项

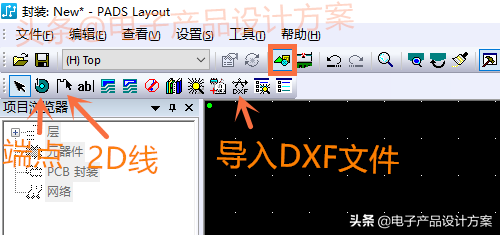

点绘图工具栏 图标，打开绘图工具栏

绘图工具栏

下面画一个2个脚Pitch=2.54mm的连接器作为例子

使用添加端点 工具，然后按需要选择通孔 或者表面贴装 ，本例用的是通孔 。

添加端点

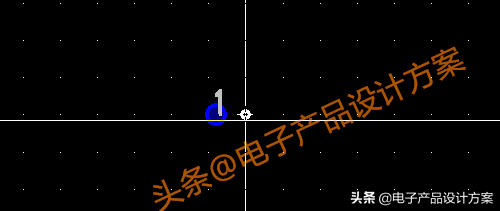

然后鼠标在空白的地方点一下，就生成一个通孔的焊盘了。

通孔的焊盘

当然这个并不是我们想要的焊盘，我们需要更改这个焊盘，为了更容易选中这个焊盘，可以点鼠标右键，选择选择端点 ，如果要选择其它内容，也可以随时变更，如果希望随意选择内容，可以选择随意选择 。

选择端点

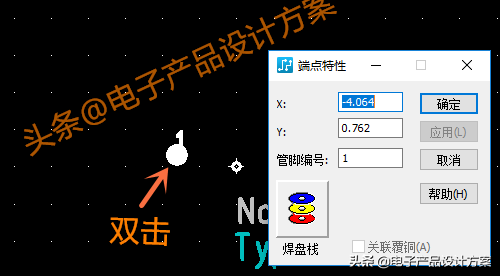

鼠标双击刚添加的焊盘，打开端点特性

端点特性

点焊盘栈 图标，打开管脚的焊盘栈特性 ，按元件规格的要求更改焊盘的参数，包括焊盘的形状，焊盘的大小，钻孔尺寸等

管脚的焊盘栈特性

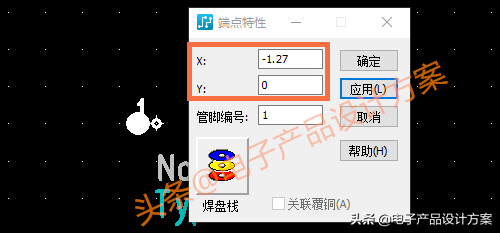

更改焊盘所在位置的坐标，因为我们要做一个2个脚，间距是2.54mm的连接器，所以第一个脚设为X=-1.27mm,第二个脚设为X=1.27mm就可以了。

焊盘坐标

按上面的方法再添加第二个焊盘，或者用下面介绍的另一个更好用的方法。

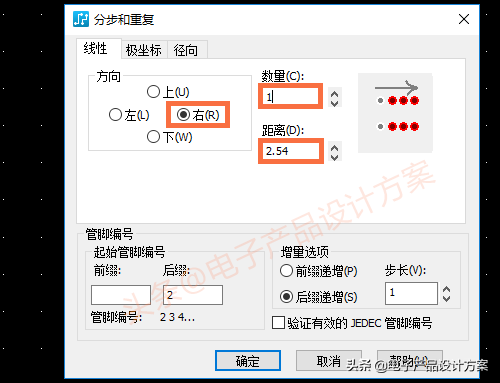

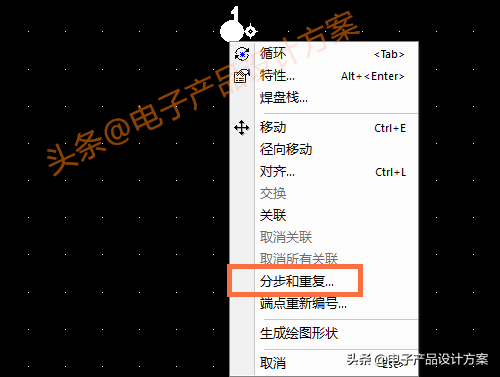

选择焊盘，然后点鼠标右键，选择分步和重复

分步和重复

选择好方向 ，数量 ，距离 ，就可以在设定的位置生成相同的焊盘了。这个方法非常适用于生成连续间距的相同焊盘哦。

生成焊盘

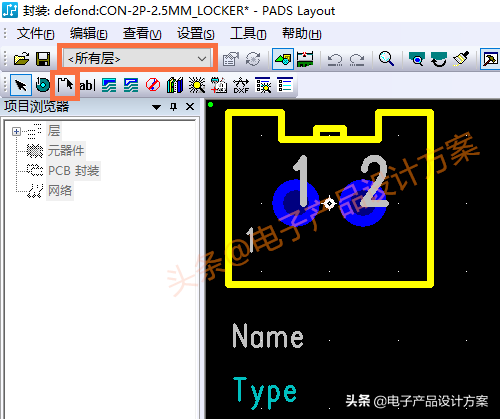

使用2D线 工具给元件画上丝印，丝印画在所有层 就可以了，2D线 工具的使用和前面章节中用PADS Logic画元器件的用法一样，这里就不再重复啰嗦了。

2D线工具画丝印

封装画好后，保存到自己的库中去就可以了。

下面来两个比较实用的干货：

如果你要画的封装形状比较复杂，可以先用CAD画好，用导用DXF文件 工具导入就可以了。你可能发现使用添加端点工具生成的焊盘都是比较规则的，画不了不规则的焊盘。别急，你可以先添加一个焊盘，然后使用铜箔工具来画的。

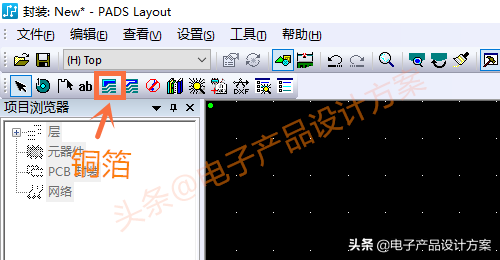

铜箔工具

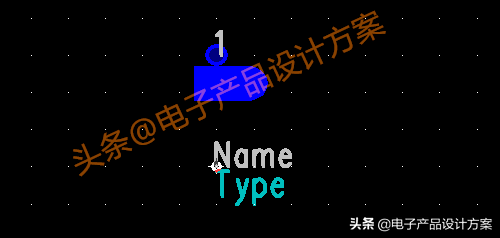

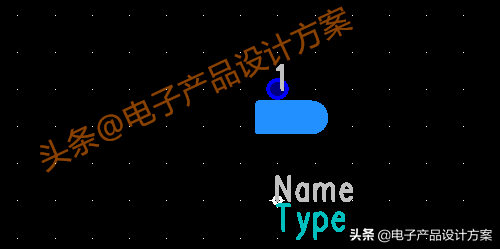

使用方法和2D线 工具差不多，比如画一个下图样子的铜箔

铜箔

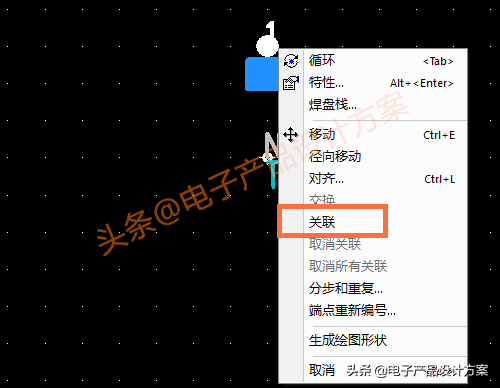

当然这时候焊盘还是没有做好的，选中焊盘，然后点鼠标右键，选择关联

关联焊盘

然后再点击刚画好的铜箔，这样焊盘与铜箔就连在一起成为一个焊盘了

关联焊盘

上一章：PADS 入门到精通—Logic新建元器件之二

想学PADS的小伙伴们，赶紧关注我的头条号@电子产品设计方案。本教程会由浅入深持续推出。有问题或发现错误请评论提出。非常感谢大家关注。

如何使用AD给元器件画3D封装模型

在项目Layout完成后，我们需要检查元器件摆放位置是否合理，如果每个器件都由3D模型，我们便可以很方便的完成这个过程。所以我们画PCB封装的时候，最好把每个元器件的3D模型补上。AD本身带有3D模型绘制功能，在画一些简单的元器件3D模型时，我们可以运用到这个功能。下面我们一起来看看AD的3D模型绘制功能。

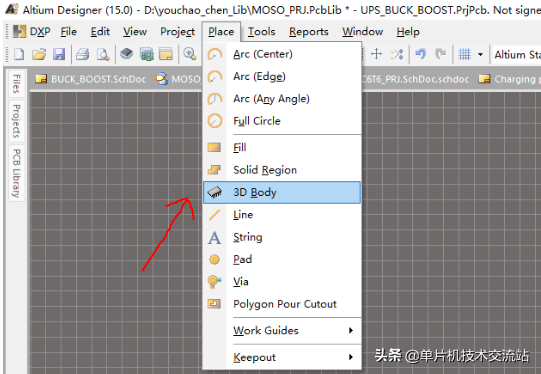

首先，在封装库的编辑界面下，我们点击菜单栏目的Place->3D Body，见图（1）。

图（1）3D模型打开步骤

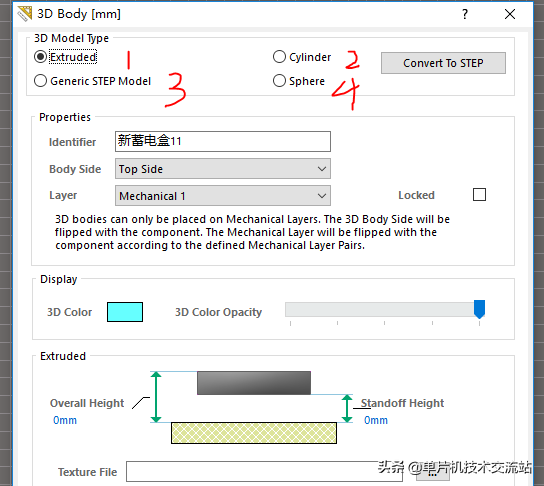

打开后就会出现信息编辑界面，见图（2）。我们可以看到AD的3D功能一共提供了4种类型，类型1常规型，类型2时圆柱体模型，类型3是外部模型，类型4是球体模型。我们根据器件实际形状来选择类型。

图（2）3D模型类型选择

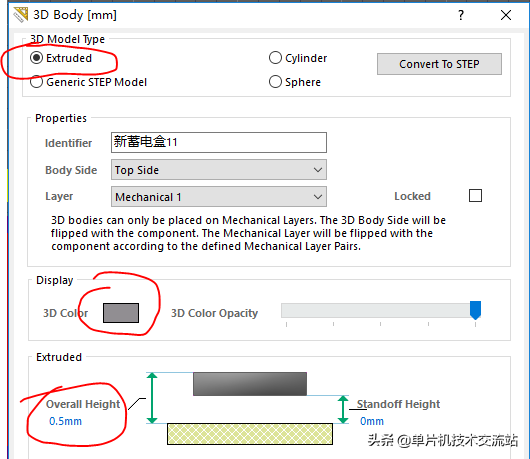

比如我们要画0805电阻的封装，我们可以进行如下设置，选择类型1常规形，颜色选择灰色（根据个人喜好设置），然后高度选择0.5mm，设置完成后，点击OK进入绘制页面，根据0805封装的尺寸来绘制即可。配置见图（3）。

图（3）配置图

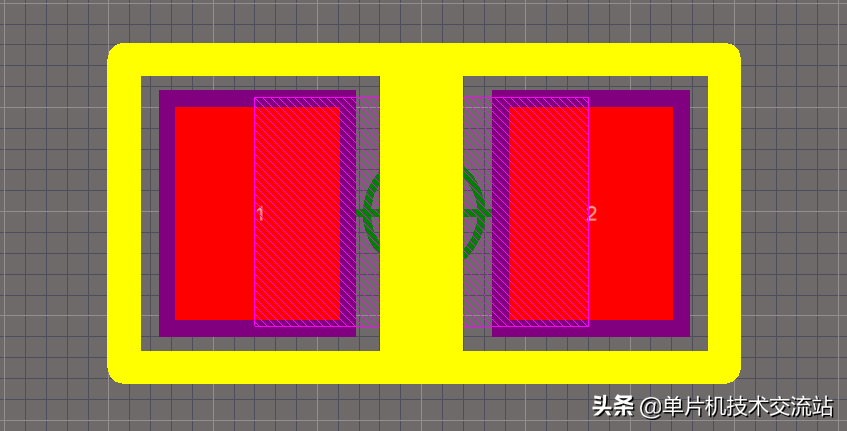

绘制完成后，2D图如下：

2D图

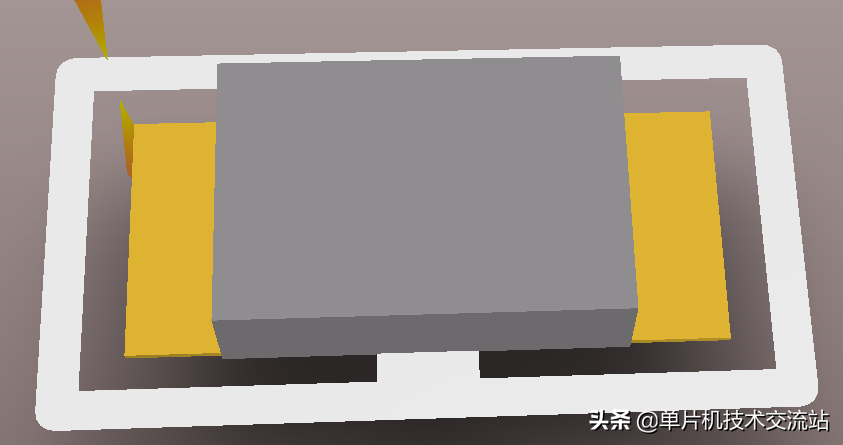

我们按下键盘上的数字3，即可查看绘制的3D模型了，如图（4）。

图（4）0805电阻3D图像

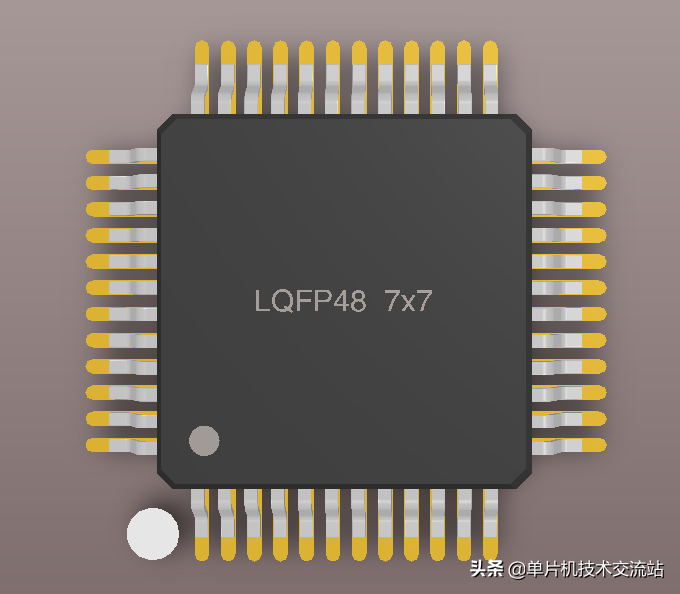

0805的3D绘制起来比较简单，使用AD绘制的3D模型也不是特别美观，比如LQFP48封装使用其他软件的绘制的3D模型特别漂亮，如图(5)：

图(5)LQFP48 3D模型

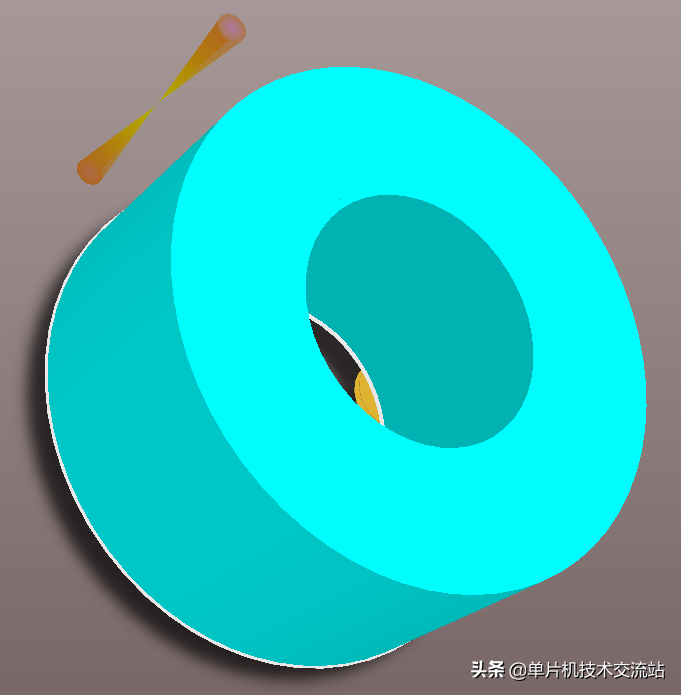

所以作者推荐一些常用的器件，我们使用现成的3D封装库即可，对于一些不常见的器件，我们可以使用AD自己来构建3D模型。这篇文章作者就讲到这里了，下一篇文章作者将为你讲解如何里用AD画圆环3D模型，如下图(6)，如喜欢作者的文章，请点击作者头像即可阅读更多文章。

图(6)圆环3D模型

如文章对你有帮助，欢迎关注作者，后面作者将为你推送更有价值的文章！。如大家如有疑问，请把问题发到评论区，我们一起讨论, 谢谢！
