快速定位芯片底脚的方法和技巧 快速识别主板芯片脚位新思路

今天跟朋友们聊一个简单轻松的话题。

一个芯片取下来后，如何在主板上做出脚位的快速判断。

我们先来温习一下，芯片主板底脚的标识，一般芯片对应主板上点位我们利用字母+数字的组合方式来定位每一个点。

如下图：

蓝色的点，就用A1表示，C3脚表示的就是红色点。

我们在平时的识别时，也可以把有标识的放到自己的左下角位置。然后往右数，就是ABCDEF,往上数就是1,2,3,4,5,6。【因为I和1相似，在读到字母I时，直接跨过，还有O和0相似，也直接跨过，后面还有，如果大家不知道的，可以看看我前面写的文章，专门做了一个脚位识别介绍。这里不再一一列出来。】

那么如果遇到一个没有芯片标识脚位的指示和提醒，又没有点位图做引导，我们该怎么去快速识别主板上我们想要查找的点位呢。

我们通过一个实例来说明。

这是一个畅玩6X的主板，已经取下硬盘。有个点位掉了，我想知道这个点在工作原理图中对应的是哪个点，或者说掉点的标识是什么？

我们打开图纸。如下图：

我们利用接地脚，来快速锁定正确位置。从图纸中可以看到：A3,A8,A12,是接地脚。

我们假设现在摆放的位置是正确的，左下角为起点。那么我们就去测量主板上的A3,A8,A12脚，看看是否接地，如果接地，就说明我们摆放的位置基本正确，再通过测量一个B2脚。是否接地，如果接地，进一步证明了，我们摆放位置的正确性。

上面两种情况摆放都是不正确的，因为这样，A3,A8,A12是空脚，不符合图纸上的情况。

这种摆放我们看看是否可以，没有A8脚，查到A8是空脚，说明此摆放位置是错误的。

只有下面这种方式是比较对的。

再通过实际找几个接地点，进行验证，很快就可以证明自己的摆放位置。朋友们，始终记得，自己要把起点放到自己的左下角即可。这样我们才可以快速搞定，A,B,C及1,2,3的走向。

这种方法可 以用到其它芯片的识别上，如果芯片上面有标识点，就无需采用这种方法了。同时，也提醒我们，在对新机器操作时，一定提前拍个图方式，便于明白芯片的安装位置，同时利于快速锁定脚位识别。如果有点位图，或者有标识说明的芯片，无需这种繁琐操作了。这种方法特别对于，无法看到芯片点位情况，又无参考资料可用情况。

如果芯片反过来，可以看到一个金属的三角形。这个就是底脚起始点标识。卡过来对应主板，主板上就是A和1的起始位置。选择到左下角，就可以快速定位了。

朋友们有什么更好的方法来识别？可以在下面留言交流。

与你一起终身学习，这里是杨哥说维修。欢迎大家关注我们，一起交流分享。

宏旺半导体图文讲解eMMC在线读写脚位大全

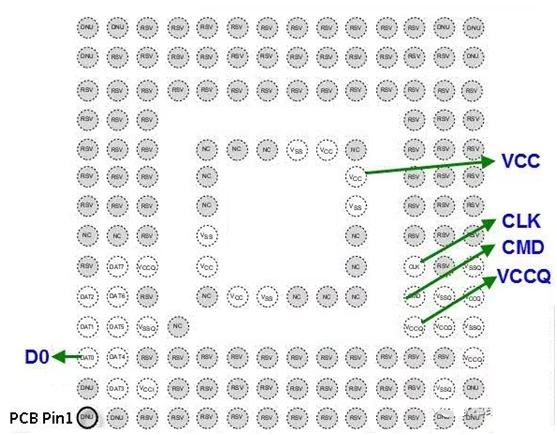

前段时间有粉丝一直分不清eMMC脚位，今天宏旺半导体和大家详细聊聊，在eMMC改U盘或需要更新替换、在线读写时，都需要弄清eMMC的脚位，这篇文章就和大家分享如何找到这些脚位。我们知道eMMC芯片的读写需要用到的脚位是：VCC（或VDD）、VCCQ（或VDDF）、CMD、CLK、VSS（或GND）以及DAT0、DAT1、DAT2、DAT3、DAT4、DAT5、DAT6、DAT7数据接口。eMMC在线读写需要找到VCC/GND/CLK/CMD/D0至少5根线，VCC/GND这个最好找，不用多讲。如果有图纸或者拆了eMMC的PCB，都可以轻松找到飞线点。

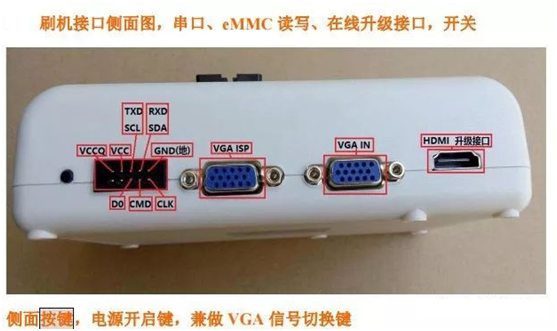

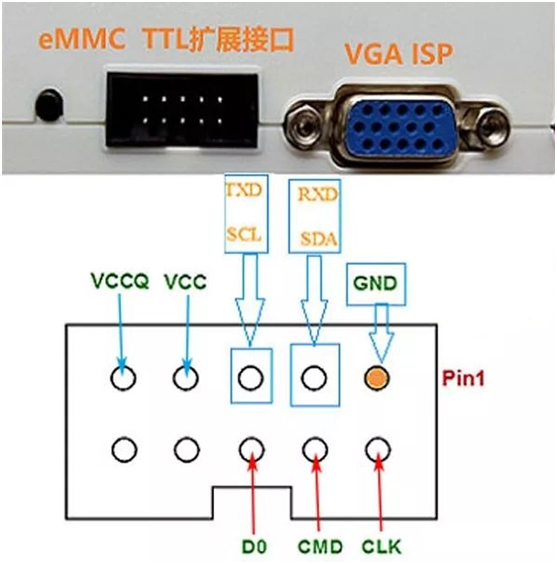

VCC和VCCQ是eMMC的供电脚，VSS通常为线路板的GND地，CLK作为时钟信号，CMD作为双向命令和响应信号，DAT0-DAT7为数据传输接口，当使用烧录座以8BIT模式进行读写时会用到DAT0-DAT7共8个数据接口，使用RT809H编程器飞线读写时只需要用到DAT0（简称D0）数据接口，电源直接由主板供电，再飞线CMD、CLK即可。

如果您已经有了线路板相应的飞线点位图，只需要按图示用飞线CMD、CLK、D0、GND到编程器相应接口，特别注意飞线不宜过长，在10CM以内最好，减少损耗和干扰以保障读写成功率。然后断开点位处与其它线路相连的电阻，断电阻的目的是避免其它线路对数据读写产生影响，飞线让编程器直接与eMMC芯片相关引脚相连。接下来还需要将主芯片晶振短接到地，让主芯片停止工作，避免干扰与影响。最后给主板通电，这样前面提到的eMMC芯片的VCC和VCCQ都会直接由主板电源供电。如果以上操作无误，我们在软件界面输入eMMC_AUTO_ISP会识别到eMMC芯片的ID和相关参数，就可以正常操作读取或写入。假如您没有点位图和主板的图纸，也可以拆下eMMC芯片根据引脚在PCB板的位置找到对应的点位，再焊回eMMC芯片按上述方法飞线后再操作读写即可。

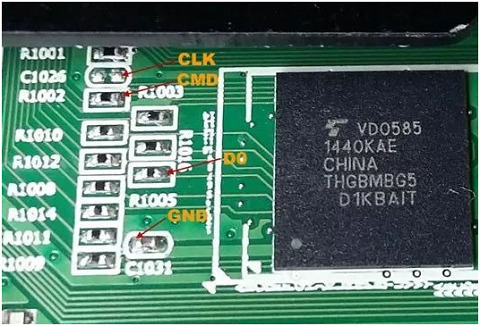

如果没有这些条件，可以按以下方法查找：在eMMC芯片附近查看整排的0到数十欧电阻和信号线。CLK在PCB上有特征，通常有一个串联的小电阻，部分板子还有个空的电容焊盘，一般没有上拉电阻。CLK在eMMC上电初始化时就有几百KHZ的时钟信号出现，有数据通讯时则会出现数十M的时钟信号，用示波器或者频率计可以看出来；CMD/D0一般都有上拉电阻，CMD在eMMC上电初始化时就有几百KHZ的数据波形出现，用示波器或者频率计可以看出来；而D0在初始化时没有那么多的数据波形，这些信号里也就D0稍微难找一点。一般在数据口8个上拉电阻的最边上，多试几次就行部分板卡的3.3V供电不仅要供给eMMC，同时还供给了其他芯片，耗电量较大时，请使用原机的3.3V或者外接3.3V单独供电，这点与手机等低功耗产品有一些不同。

这篇文章重点讲解了在线读写eMMC寻找关键点方法，希望能带来帮助，欢迎关注宏旺半导体，我们将持续带来与存储有关的文章，例如eMMC、UFS、LPDDR、DDR、SSD等，有想了解的都可以私信留言哦。
