小米电动螺丝刀都在用的这些电池充电芯片你还不快来看看

前言

提到电动螺丝刀、冲击钻，相信对于各位家中常备小型电动工具的读者朋友而言肯定不陌生。早些年此类电动工具需要在手柄底部外挂一个动力电池包供电，对于用户而言具备体积大，充电不便等诸多问题。然而，随着USB-C接口与电动工具锂电充电芯片的发展，这一局面正在逐步改变。

通过集成高效电池充电芯片，现在这些小型电动工具能够直接通过USB-C接口进行充电，从而消除了对特定充电器的依赖。用户不再需要为每种设备配备特定的充电器和线缆，只需一条USB-C充电线，就算出门在外电量耗尽也可以随时外接移动电源充电，避免到处寻找电源插座的尴尬处境。

电动工具内置的电池充电芯片

为助力各位读者朋友了解电池充电芯片在USB-C口电动工具中的应用情况，充电头网整理了以往拆解的电动工具案例供大家参考，下文小编将为您详细介绍。

HMsemi华之美HM4042

华之美HM4042是一颗5V同步升压双节锂电池充电芯片，用于锂电池充电。该芯片升压充电效率 93%，恒压充电电压外部电阻可调节，可以自动调节输入电流，自适应适配器负载，支持充电 NTC 温度保护，内置功率MOS，支持15W输入同步开关升压充电，提供ESOP8封装。

应用案例

HOTO小猴12V USB-C冲击钻套装

小猴工具这款冲击钻内置锂电池，摆脱电线束缚。冲击钻具备USB-C充电接口，使用移动电源或者手机充电器均可充电，使用更加方便。冲击钻具备多档扭力调节，可以作为电动螺丝刀，电钻和冲击钻使用，用途广泛。

相关阅读：

拆解报告：HOTO小猴12V USB-C冲击钻套装

Injoinic英集芯IP2326

英集芯IP2326是2节/3节串联锂电池升压充电IC，内部集成开关管，可根据电池电压动态调节输入电压以优化升压转换效率。支持单灯充电状态指示，输入耐压25V，支持NTC电池温度检测，支持输入欠压，过压保护和充电超时保护。IP2326用于2串充电时，可提供充电均衡功能。

值得一提的是，英集芯IP2326还可用于2串锂电代替9V供电的万用表电池。5V升压充电，并自带均衡功能，放电电池直接输出，相比5V线性充电再升压的设计，效率大幅提升且放电无干扰，提供QFN24封装。

应用案例

小米米家电动螺丝刀

米家这款电钻采用PC+ABS高强度工程塑料，机身一体成型无螺丝，造型符合人体工学设计，整体又十分小巧轻便，无惧各种小空间，可以说使用体验非常的好，一般的组装问题都能解决。采用时下普及的USB-C口取电，一般的手机充电器加线就能给其充电，也十分方便。

相关阅读：

电动工具进入快充时代，小米米家电动螺丝刀拆解

TI德州仪器BQ24250

TI德州仪器BQ24250是一颗内置电源路径管理功能的2A输出、单输入的单节开关锂电池充电芯片，支持I2C控制。支持100mA、500mA、900mA、1.5A 和 2A可选输入电流限制，BC1.2 兼容 D+、D– 检测，内置多种安全保护功能，提供DSBGA和QFN24封装。

应用案例

BOSCH博世YOUseries悠系列USB-C充电钻Drill

博世推出的迷你无刷手电钻，相比传统3串锂电池产品，工具箱由收纳包代替，体积更小巧，产品也更加精致，颜值大幅提升。手电钻改用单节21700供电，支持45A放电，提供充足的动力，满足日常使用的需求。电池通过现在非常普及的USB-C充电，方便随时补充电量。

相关阅读：

拆解报告：博世YOUseries悠系列USB-C充电钻Drill

TopPower拓品微TP4056

拓品微TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8/EMSOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择，支持1000mA的可编程充电电流，同时无需外置MOSFET、检测电阻器或隔离二极管。

应用案例

HOTO小猴USB-C直柄电动螺丝刀

电动螺丝刀通过内置的电机提供动力，通过减速齿轮旋转螺丝刀刀柄，起到拧紧和拧松螺丝的作用。小猴推出的这款电动螺丝刀，内置锂电池，配置多个批头，同时配套铝合金收纳桶，整体性好，十分美观。

相关阅读：

拆解报告：HOTO小猴USB-C直柄电动螺丝刀

充电头网总结

充电头网了解到，华之美、英集芯、德州仪器、拓品微等电池充电芯片助力小型电动工具实现通过通用USB-C接口直接充电，从而无需专用充电器，极大地优化了用户的充电体验。这些芯片集成了输入电流适配、温度保护、电压调节等高效充电管理功能，同时内置了功率MOS，使外围电路设计更为精简，确保了充电过程的安全性和高效性。

这些先进技术的应用，标志着现代电动工具在充电效率、便携性和可靠性方面取得了显著突破，为用户带来了更多便捷。随着电源芯片技术的不断进步，可以期待未来各类大功率电动工具也将摆脱线缆的束缚，实现更为灵活、高效的充电方式。

文中部分资料来源于网络，且受案例时效性影响，如有疏漏敬请谅解。

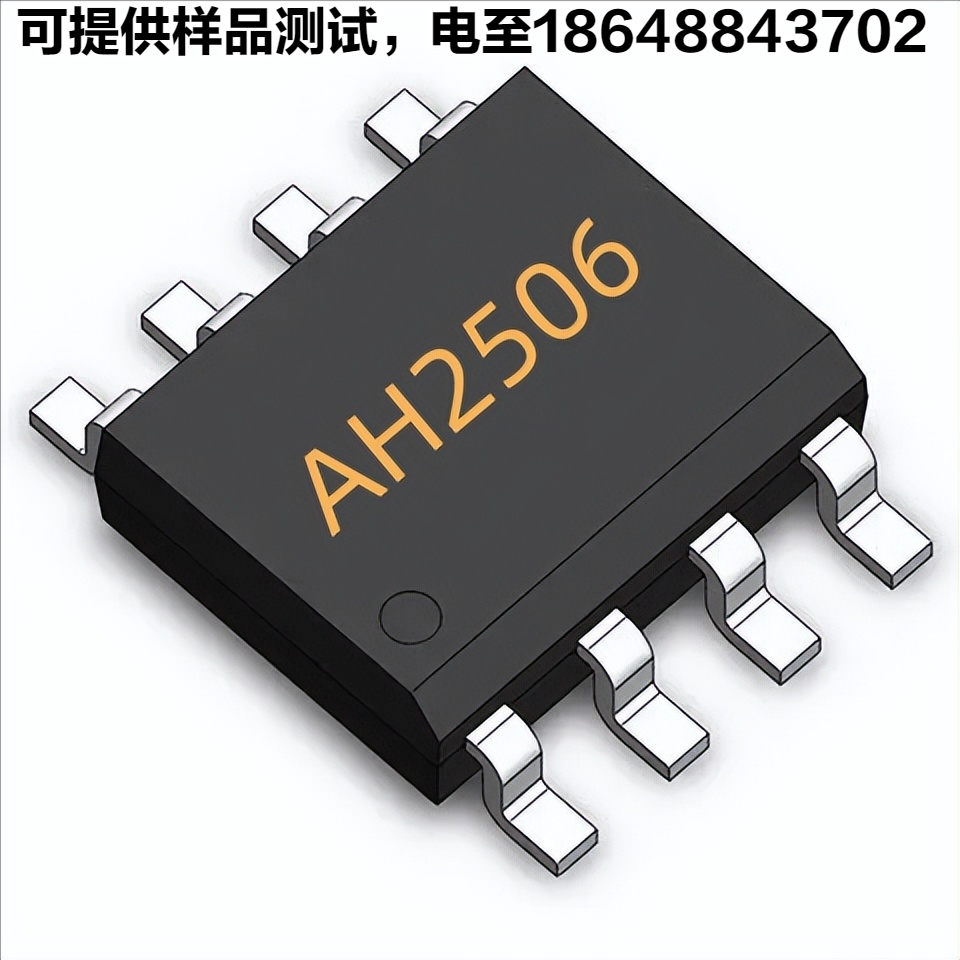

5V升12V 2A充放一体锂电池充电管理芯片-AH2506
