三款用KD9300 KD-9561制作的多重控制功能的控制器电路及报警电路

一. 用 KD9300 制作多重控制功能的控制器电路

本电路图所用到的元器件：

KD9300 7806

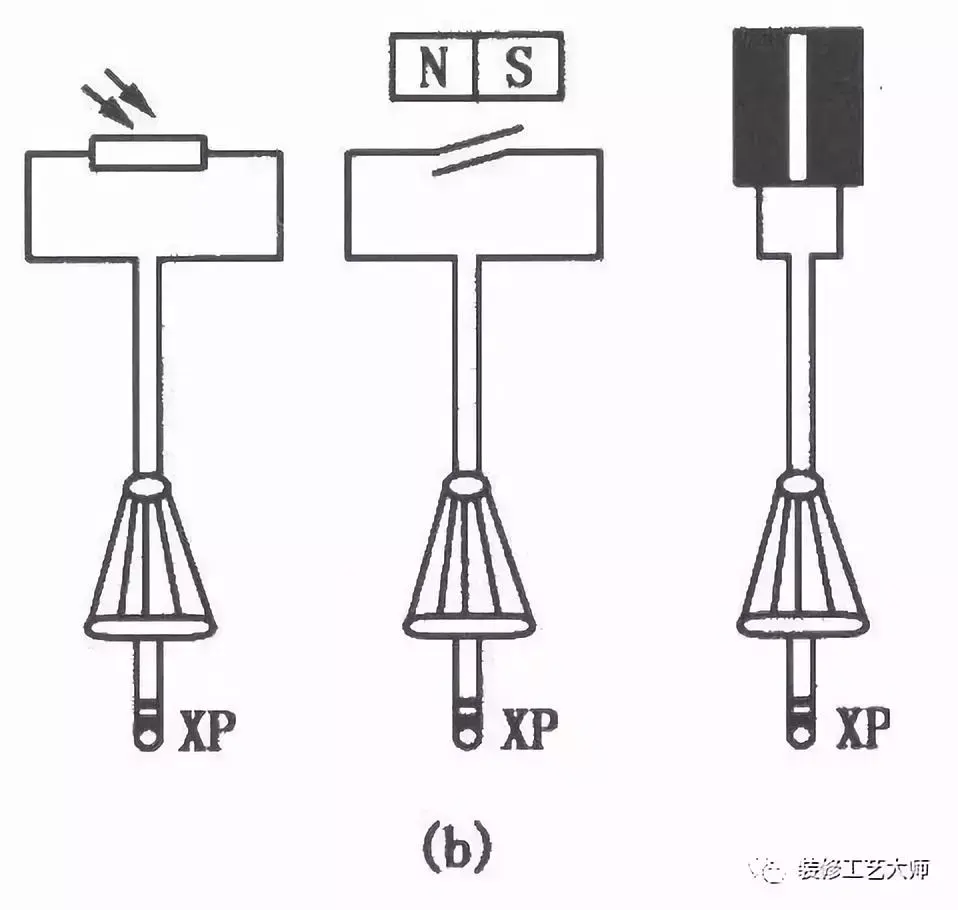

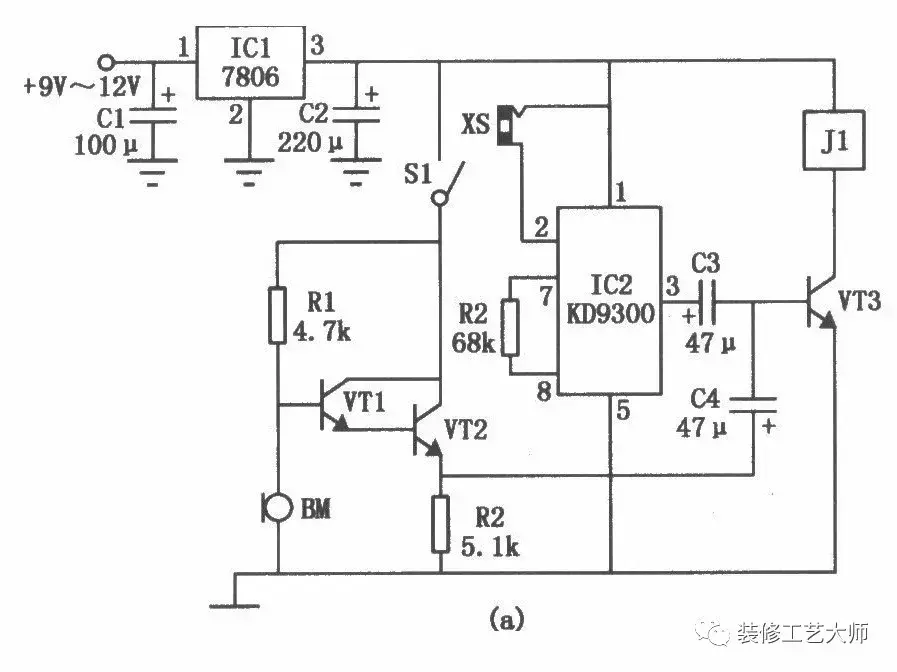

多功能控制器电路如图(a)所示。它可根据所接人的传感器的不同，实现声控、光控、磁控等多种控制方式。闭合开关S1电路便处于声控状态，这时若有声响发生，则声音信号通过驻极体传声器BM，三极管VTl、VT2放大电路放大，从VT2的发射极输出，再经耦合电容C4传给三极管VT3，使VT3导通，继电器Jl得电，实现对负载电路的控制。如想将电路用于其他控制传感器，如光控、磁控、湿敏传感器等，则只需断开开关S1，将接有相应传感器的插头XP插入插座XS中，当传感器感受到相关控制信号后，其阻值变小，使IC2音乐集成电路KD9300的触发端②脚得到正电压而振荡工作。由IC1③脚输出的音频信号经电容C3耦合，使三极管VT3导通，继电器Jl得电，控制负载电路工作。

二. 用KD-9561制作的报警电路

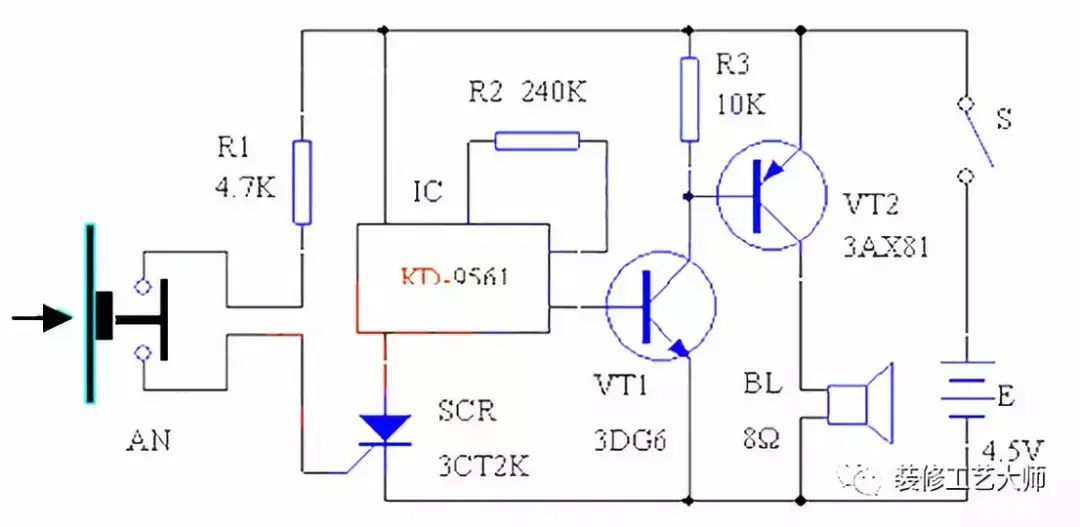

电路原理见图1。SCR、R1和AN组成可控硅触发开关电路；IC1、R2、VT1、VT2和BL组成模拟警笛声电路。平时，AN受到家用电器的压迫，使其两常闭触点断开，SCR无触发信号而阻断，报警器不工作。当家用电器被搬起时，AN两触点自动闭合，SCR的触发端经R1从电源正极获得触发信号，SCR导通，IC1通电工作，其输出端输出的警笛声电信号经VT1、VT2功率放大，推动扬声器发出宏亮的报警声。此时，即使将家电放回原处或破坏掉AN，也无法阻止报警声。只有主人打开与报警器安装在一起且其他人一时很难找到的开关S，才能解除报警。

元器件清单见下表:

编　号 名　称 型　号 数　量

R1 电阻 4.7K 1

R2 电阻 240K 1

R3 电阻 10K 1

VT1 晶体三极管 3DG6、9014等 1

VT2 晶体三极管 3AX81、9012等 1

SCR 单向可控硅 3CT2K、BT169 0.1A/50V－1A/400V 1

IC 音响集成电路 KD－9561或其它类似产品 1

AN 微动开关 常闭型 1

BL 扬声器 8Ω 1

S 电源开关 钮子开关 1

E 电池组 4.5V 1

报警器部分可安装在一塑料小盒内，放在易听到报警声的地方（如值班等）。用双股细线将AN引至家电摆放处，并将AN巧妙地安放在桌面、台面或电视柜面等，保证AN能正确动作即可。

三 . 用KD-9300制作的声控、触摸两用延迟灯电路

用KD-9300制作的声控、触摸两用延迟灯电路见图3-31所示，图中虚线右部

为普通照明线路，左部为控制器。由圈可见此控制器对外只有两根接线，可以直接并联在普通开关两端即可将照明灯改造为声控和触摸控制。

VDl~VD4、vs组成灯开关的主回路，集咸电块A、三极管VTI—VT3等构成延迟开关的控制回路，R6、VD6与C2组成简单的电阻降压稳压线路，输出约3,9V直流电压，供控制回路用电。静态时，vr2基极无偏置电流而处于截止态，音乐集成电路A无触发电压不工作，VT3也处于截止状态，vs关断，灯H不亮。需要开灯时，只要拍一下手掌，压电陶瓷片B拾取声波信号即输出相应的电信号，经VT1放大，由CI耦合到VT2的基极，其信号正半周使vn瞬间导通，在电阻R4上即获得一正脉冲信号，音乐集成电路A被触发工作，其输出端O/P就输出一首长约20s左右的乐曲信号直接注入VT3的基极，使VI3导通，音乐信号经R5、C3平滑后加到可控硅vs的门极，使vs开通，电灯H即点亮发光。当vs开通后，C2两端电压将跌落到2V左右，但仍能维持音乐集成电路的工作，20s后乐曲信号终止．VT3截止，vs失去触旋电流，当交流电过零时即关断，灯H熄灭。

M为触摸电极片，当人手触摸它时，人体泄漏的交流电经高阻电阻R3注入VI2的基极，同样能使VT2导通，音乐集成电路A被触发工作，所以手指摸一下电极片M，也能使电灯H点亮20s。
