十年老将再度升级 飞傲E10K-TC解码耳放上手体验

我想在了解飞傲E10K-TC之前，我们不妨先在历史的长河之中畅游一番，把时间调转到2011年，回顾一下iPhone 4还是主力机的那个年代。就在那个时候，飞傲发布了一款介于桌面与便携之间的一款解码放大器E10，这款产品最大的特点就是小巧便携，十分适合搭配笔记本电脑或者桌面PC来使用，插上USB即可工作，一经发布便受到了广泛好评。到现在这款产品发布已经整整十年了，飞傲E10也迎来了这个产品序列之中的最新型号——飞傲E10K-TC。飞傲E10K-TC相比于前代产品来说，新款产品最大的变换就是换装了旗舰级XMOS XUF208，此外还换装了最新的Type-C接口。那么至于这款产品的具体表现怎么样，我们继续往下看。

小巧便携，十分好用

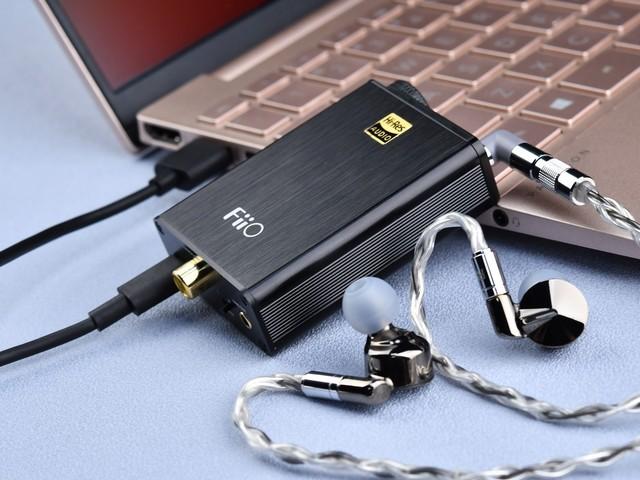

虽说飞傲E10K-TC被官方称之为"USB DAC Headphone Amplifier"，即USB解码耳机功率放大器，通常是配合桌面PC或者笔记本使用的。但是我相信，这款产品可能很多消费者也会把它当做一款出差或者移动办公时的便携产品所使用，因此产品的便携性就显得十分重要了，这个系列的产品不像飞傲自家的内置电池的Q系列，这个系列没有了内置电池，因此产品毛重仅仅只有78g，产品长宽高分别为79mm×49.1mm×21mm，飞傲E10K-TC整机体积还没有一包烟大，也就是烟盒的四分之三的大小，无论是将它放在桌面上当做是台式桌面端，还是将它放进包里当做是一款便携设备都毫无压力。总的来说，飞傲E10K-TC十分小巧轻便的身形确实能给到广大用户更多的使用场景。

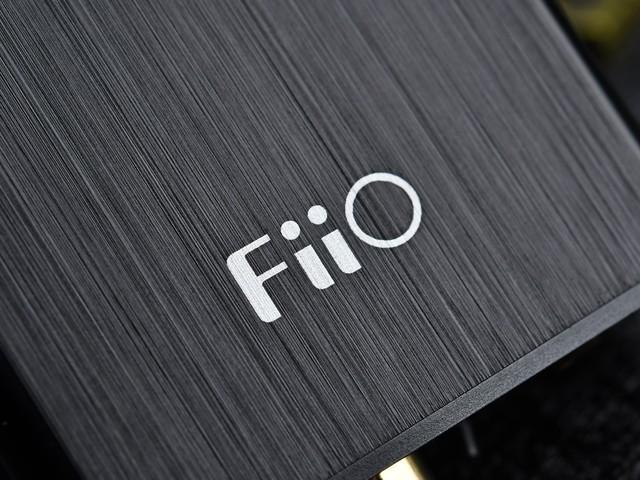

很明显，飞傲E10K-TC在外观上依旧是走的家族式的棱角分明且十分简洁的设计风格，新款产品相比于前代来说外观上面变化不大，只是在一些细节上面有所调整。飞傲E10K-TC整机采用了拉丝铝合金面板，整机质感十分不错，全黑色的机身配合上白色的飞傲英文Logo与金色的“Hi-Res小金标”认证，整体外观配色显得十分的相得益彰，如果把飞傲E10K-TC放在桌面上这款产品也能成为一个不错的桌面装饰，让单调枯燥的桌面瞬间变得不一样，最重要的还是它不占地方。

飞傲E10K-TC的正面设计有3.5mm耳机输出插孔、低频增益开关和一个电源开关/音量调节旋钮；机身背面搭载了一个USB输入接口、同轴输出接口、增益开关和一个线性输出接口。这些接口和控制开关都集中在这个十分小巧的方形盒子两端，各种拨杆和输入输出接口一目了然且都有标注，十分贴心，即便是第一次上手的用户，也能找到相应的功能。值得一提的是，这次飞傲E10K-TC最大的升级从产品的名字之中就可以看出来，其主要的USB输入接口已经换装了时下最为流行的Type-C接口，那我相信Type-C的好处自然不用我多说了，这种接口的功能性和拓展性都是十分出色的，并且在日常使用的时候，接口更加统一，使用起来更加的便捷。

换“芯”升级，音质强大

飞傲E10K-TC搭载了旗舰级别的Xmos芯片XMOS XUF208，使得USB解码和设备适应性更好，在原来的基础之上，USB Audio模式升级至UAC2.0，PCM采样率提升至384kHz/32Bit，同轴输出能够达到192kHz/24Bit；DAC部分采用的是PCM5102芯片。我相信飞傲E10K-TC搭载的如此强大的硬件配置应该可以应付绝大多数HiFi烧友的使用场景了。

在本次评测之中，我使用的参考耳机是最近飞傲旗下十分火热的FH5s耳机，这款耳机音质出色，且价格十分合适，极具性价比，是我认为搭配飞傲E10K-TC使用的最优选择。首先给我的第一个感觉就是，有了飞傲E10K-TC的帮助，推力有了明显的变化。声音非常的稳，三频也十分健康。并且值得一提的是，在很多解码耳放上面都会出现底噪、电流声的问题，但是在飞傲E10K-TC上面底噪非常小，完全可以忽略不计，这大概是得益于这款产品优化过的有源低通和BASS电路设计吧。

使用飞傲E10K-TC听流行女声的时候你会发现，这款解码耳放的高频表现十分出色，声线细腻，给人一种鳞次栉比的感觉。飞傲E10K-TC在中频上面的表现非常舒展自如，声音的密度也比较紧实，这样的中频表现让人非常满意。最后再来看看低频，这款解码耳放对于低频的量感和质感把控的都十分到位，结像度高、响应迅速都是这款产品给我留下的印象。如果你打开飞傲E10K-TC的BASS增益再听一些摇滚男声的话，就会发现飞傲E10K-TC的低频每弦BASS声都能给你带来强烈的氛围感，在摇滚乐上基本可以说是有着极致般的表现。以我来看，使用飞傲E10K-TC来听一些摇滚或者电子乐的话，应该是一个不错的选择。

写在最后

飞傲E10K-TC能有这样的声音表现确实是出乎我的意料，无论是声音素质还是解析度都有一个十分不错的水平，这么小巧的身体里蕴含着如此强大的能量，这是我没有想到的。要知道飞傲E10是一款出生于十年前的产品，到了十年后的今天这款产品依旧活跃在飞傲的产品序列之中，并且全新加入的Type-C接口，再次赋予这款产品无限可能。

(7753418)

加热不燃烧、大烟、小烟，你想要的电子烟方案都在这里

撰文：Jack，编辑&排版：Juice

微信公众号：芯世相（ID：xinpianlaosiji）

大家好，我是曹工。9月19日，芯片超人举办了“首届电子烟供应链产融结合高峰论坛 ”，我也在会上分享了我的电子烟控制板方案，感谢大家的支持。接下来，我将会上分享的内容整理成文字再次分享给各位。

“电子烟方案PCBA板分析”曹工现场视频

1

电子烟和传统香烟的区别

电子烟是一种非燃烧的香烟替代品。其主要原理是通过电池给控制板及雾化器提供电源，将烟油雾化产生蒸汽烟雾供消费者使用。那么，电子烟和传统香烟有哪些区别呢？

第一，电子烟不经过燃烧，没有焦油，重金属等物质。 香烟经过燃烧会产生多种化学物质，吸入后容易在肺部残留，产生致癌物。比如：慢性支气管炎，肺气肿等疾病。在普通香烟盒上也能明显看到吸烟有害身体健康的字样。

第二，电子烟不会有明显的烟味。 不吸烟的朋友能明显感觉到周围吸烟的伙伴，在吸烟或吸烟过后会明显有烟味，有时候我们称呼这为二手烟，电子烟则没有。

第三，电子烟在很多公共场合是可以吸食的。 现在很多一线城市发布控烟令，严禁在公共场合吸烟。但室内是可抽电子烟的，在很多场合下可以一解我们的烟瘾。

以上等等，也有说法把电子烟叫作健康烟。

现场PPT

想要获得现场完整版PPT

请加老王助理Moore ，微信号：icsuperman-Moore ，领取完整PPT 。

1元限时购买原价59元电子烟控制板

2

电子烟的结构组成

早在1963年，吉尔伯特研发了一种无烟非香烟的装置，这种设备的工作原理，即通过加热尼古丁溶液，并产生蒸汽气体。但是一直没有真正投放市场。到2004年中国著名药剂师韩力先生发明了第一个基于尼古丁电子烟产品，并将其投入生产及销售，并将公司更名为如烟科技 ，至此，电子烟的发展进入了快车道。

电子烟主要由雾化器，电池，控制板，烟嘴 及外壳结构件 等部件组成。

1.雾化器

雾化器是电子烟重要的部件，烟雾就是通过加热雾化器内的发热丝使内部导油棉上的烟油蒸发而获得的。

2.电池

电子烟电池有大烟18650，18500，18350 和20700等，扁烟小烟常用的有451645，551245，容量为350mA左右。特别注意电子烟电池为高倍率电池（以18650电池为例，18代表电芯直径为18mm，65代表长度，其放电电流能达到20A）。

3.显示屏

部分电子烟为了给消费者更好的使用体验，会加显示屏。电子烟显示屏分为2种，OLED及TFT屏，主要显示内容为：

机器的功率：比如30W、60W、100W等，用户可以根据自己的喜好选择。电池的电量：这样我们的消费者就知道机器还有多少电，还能抽多久，什么时候要充电了等等信息。电池电量显示可以用格数和百分比等方式。

显示部分还可以做吸烟次数统计，电压，电流等，控制板方案开发时可以根据产品需求来进行定义。

4.发热丝（片）

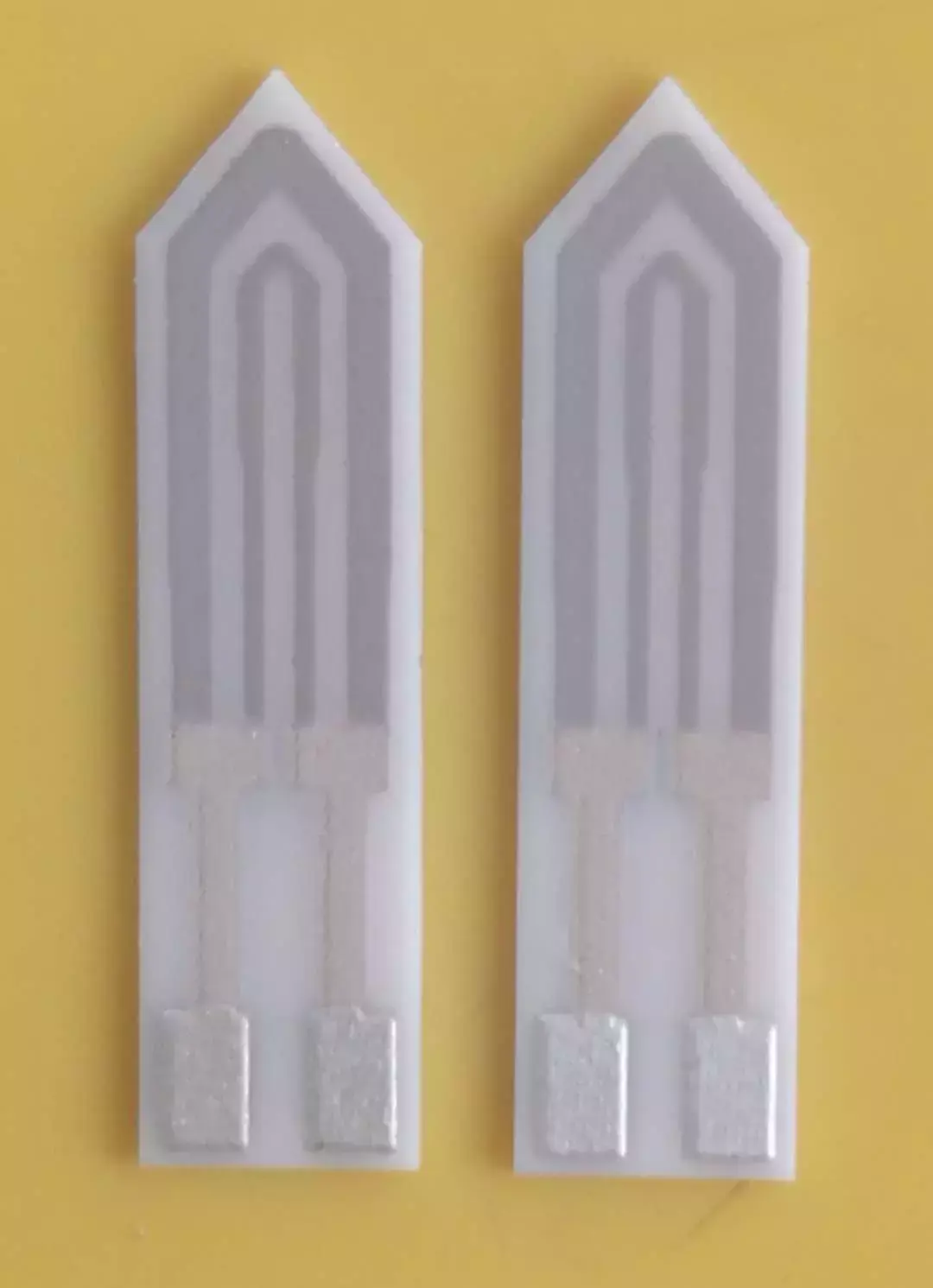

这张图是我们加热不燃烧设备里面使用的发热片：

发热丝是电子烟直接接触烟油的部分，也是最核心的部分。发热丝通过电池供电加热，再将烟油雾化，产生蒸汽。发热丝也叫“电阻丝” ，电流经过发热丝制作的线圈就会产生热量。其阻抗并不是永远固定不变的，会随着温度的变化而改变。目前电子烟的温控技术就是依据金属的这个特性来实现温控功能。

举个例子：发热丝在室温下的阻值为0.1Ω，通电后随着温度上升假如到达了100℃，电阻变化为0.13Ω，在200℃的时候又变成了0.15Ω，在300℃的时候变为0.19Ω，根据这样的阻值变化规律，芯片就会计算出发热线圈的温度，而这个阻值变化规律就是“TCR” 温度电阻变化系数。

3

电子烟控制板方案

下面我们看一款市场上常见的大烟：

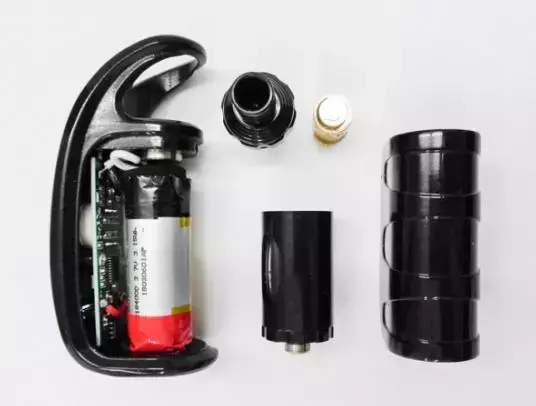

机器的拆机图

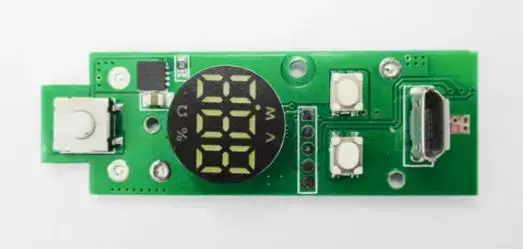

机器的控制板

这款电子烟具备30W/60W功率切换，第一张是机器的拆机图，可以看到这款机器的组成部分。第二、三张是机器的控制板。控制板带3个按键，左边是开关机按键，右边2个是功率加减等作用，显示屏显示机器的工作状态。这款电子烟控制板采用8位的MCU做主控制芯片，另外采用了TP4056为电池充电管理。

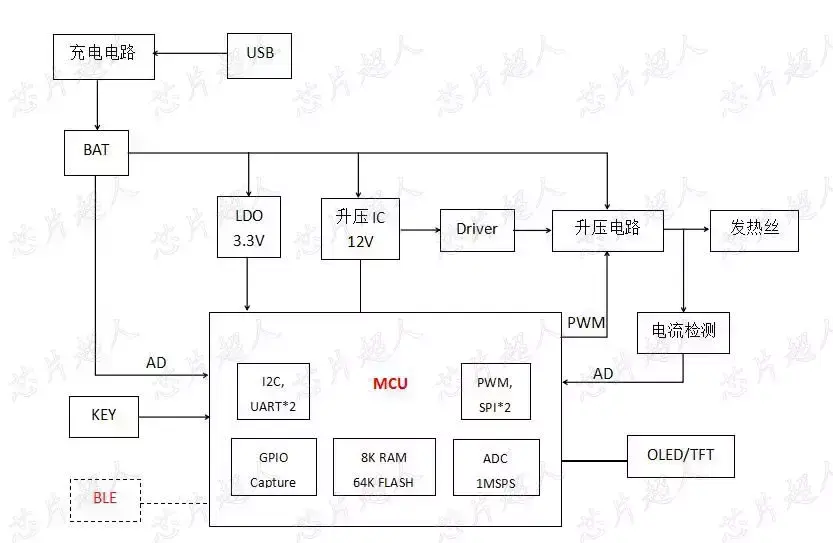

根据功能需求，我们推荐电子烟控制板方案为如下框图示意：

上面是电池及充电管理部分，电池通过LDO给主控芯片供电。如图所示框中为MCU，外接开关机、功率调整等按键，MCU可以根据客户的需求，选择匹配OLED屏或者TFT屏，屏显内容可自定义。MCU输出PWM控制升压部分，后面负载为发热丝。

这个控制板方案具有功耗低，功率30-100W可调等特点。

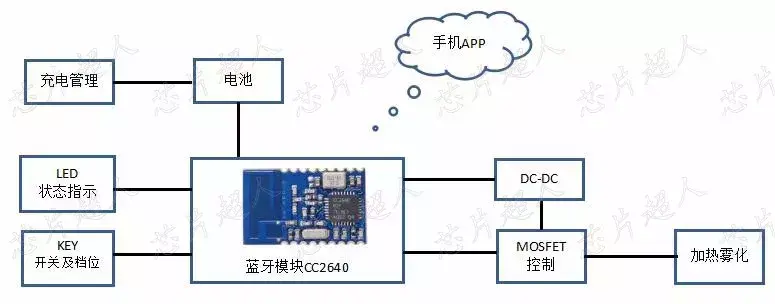

现在很多厂商注重消费者体验，推出蓝牙电子烟方案，蓝牙电子烟是在电子烟原有功能基础上增加蓝牙功能，实现与手机进行蓝牙对接，通过手机APP对电子烟进行控制，这类的电子烟会有如下特色功能：

消费者可以自定义抽烟时间和次数，（一段时间内吸烟超过设定的次数，电子烟就无法点烟。）来达到戒烟或少吸烟的目的。电子烟屏幕显示内容管理，还可以自定义图形LOGO等。烟雾量的控制，根据个人的喜好，随心设定烟雾量大小，烟油的剂量。云端健康管理，用户可以将个人的抽烟记录上传至服务器，获取健康管理的建议。有助于厂家或商家收集用户信息，根据收集回来的信息进行用户画像，根据用户的使用需求习惯，更好的改善产品。

对于有蓝牙电子烟方案需求的客户我们可以推荐：TI的CC2540这颗蓝牙芯片来进行开发。

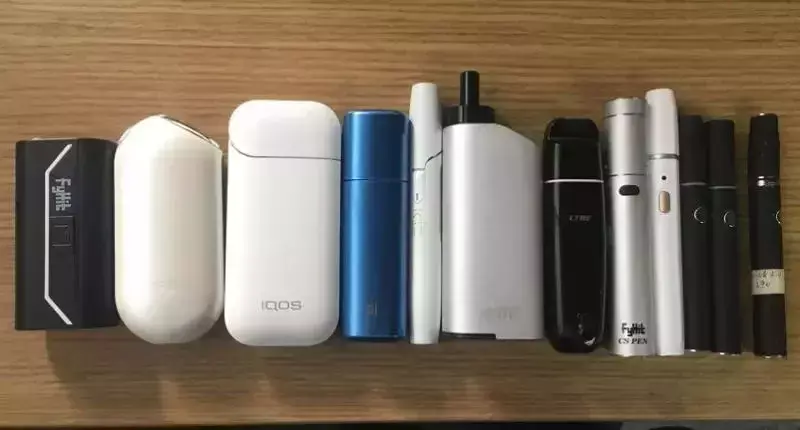

近一年来，大烟淡了，小烟火了，之前很多做大烟的厂家也转做小烟了。我个人的理解，电子烟的起源是小烟，经历雾化器，大功率电子烟后，现在重新回归。大烟针对发烧友，专业玩家。小烟更贴近于我们广大的烟民，具有便携性。很多商家预测，未来将会是小烟主导市场。

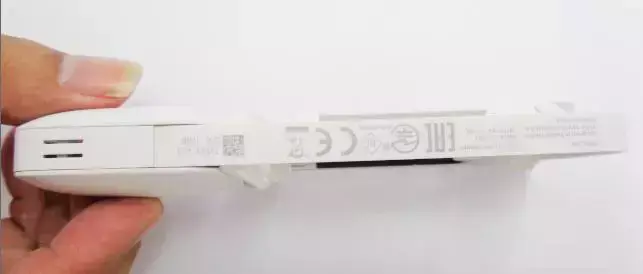

下面是一款目前市场热度较高的产品：

它的工作原理与其它电子烟相同，当吸气打开气压感应开关后，线圈加热把缠绕在周围棉花上的烟油雾化，从而被吸入口中。整个电子烟体积较小，便于携带，电池容量仅为350mAH。相比我们的18650这类的电池容量低很多。

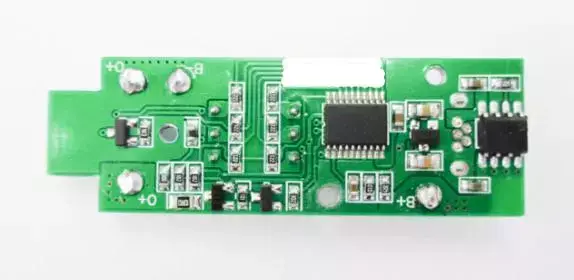

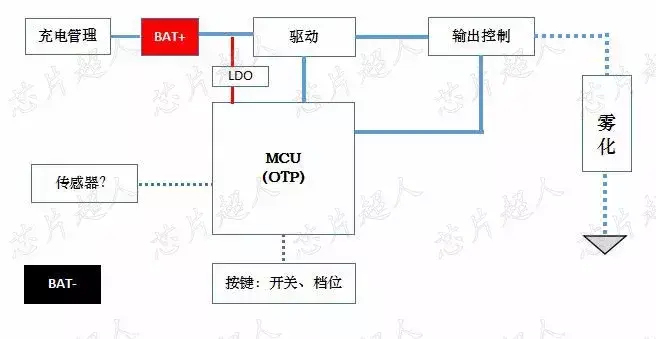

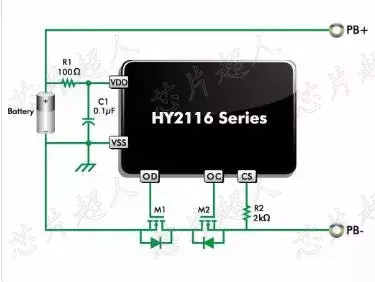

这类的电子烟外观尺寸小，要求控制板PCBA尺寸小，对于这样的需求我们推荐采用单SOC方案。SOC集成电池充电管理模块，电量指示，功能控制，电池过充，过放保护，电子烟头开路，短路等功能。

SOC外围只是极少的元器件，PCBA尺寸可以做小。控制板方案支持：

恒压输出 功率约8W负载识别短路保护过充过放保护吸烟超时保护等根据客户需求进行定制开发

随着发展，现在电子烟已经成为快消品，目前电子烟消费群体很多由传统烟民演变而来。与前面我们介绍的蒸汽电子烟不同的是，加热不燃烧烟草制品因为其更接近于真烟的口感，被认为是未来的流行趋势。

早在1988年，全球首款加热不燃烧烟草产品诞生，由美国雷诺烟草公司研发。十年之后的1998年，菲莫国际推出了加热不燃烧吸烟装置，采用电加热模式。到2014年加热不燃烧电子烟IQOS在日本首发引发抢购，也有称呼其为电子烟中的苹果。

加热不燃烧烟草，它是一种加热装置（烟弹）加上经过处理的烟草制品的组合，利用外部电源加热装置（烟弹）将经过处理的真烟刚好加热到足以散发出味道的程度，而不会点燃烟叶。

目前国内四川中烟推出宽窄功夫，云南中烟推出了MC加热不燃烧产品，以及广东中烟也推出了自己的产品。这类的加热不燃烧产品包含：按键、电池、控制板、发热片组件等构成。

我们一起看一下加热不燃烧的代表产品IQOS。IQOS产品包含电池充电盒、烟杆、充电器及其还销售弃弹烟缸等产品。

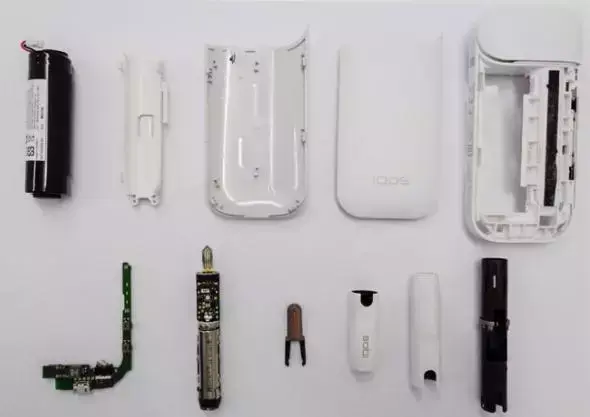

这款电子烟工作原理是将烟弹插入加热杆，通过大约300度烘烤烟丝，蒸发出尼古丁以及香料。以得到与抽真烟类似的口感。我们可以看到IQOS产品拆解后的示意图，包含电池盒的低壳，上盖，烟杆的外壳，按键，及充电盒的PCBA等，IQOS充电盒内置一颗2900mA电池给烟杆进行充电，烟杆每抽一根烟弹需要进行充电，每一根烟弹大概吸食12~14口。

据传IQOS的外壳组件是盈趣科技 提供，PCBA加工部分由伟创力 代工，充电盒部分PCBA上应用了两颗TI的：BQ25895及BQ24192作为充电管理芯片。MCU应用的是ST的STM32L072CZ6这颗超低功耗芯片。

烟杆部分采用的TI超低功耗的MCU，MSP430，据说这颗芯片在医疗器械，心脏起搏器中应用广泛，原因就是其超低功耗，心脏起搏器安装至病人身体内，可以工作10年以上，无需更换电池。

我们再看看加热不燃烧的烟弹，根据网上的资料IQOS的烟弹失重分为4个阶段：

32-87℃失重 6.9%，第一阶段温度较低，失重较少。108- 223 ℃失重25.41%这两个阶段失重较为缓和。232-347 ℃失重29.42%。396- 487℃失重19.51%。呈现剧烈尖锐的放热峰，失重比较剧烈。

因此我们的加热不燃烧控制方案需要根据不同的烟弹调整加热曲线，以达到合适的口感。

我们加热不燃烧的控制板可以根据客户需求定制开发，目前常见有如下功能：

预热功能15S~20S。根据客户选择是否需要做调温功能。值得说明一下目前IQOS已经申请了多项电子烟专利，各厂家需要规避这部分，比如电池及充电方式，我们可以选择给加热杆直充，不再通过充电盒。是否需要加清洗功能？以及显示屏显示等。这些可以具体项目具体讨论。

关于IQOS这类的烟杆我们还提供座充方案，可以应用在家居，车载等不同场景。

现场PPT

想要获得现场完整版PPT

请加老王助理Moore ，微信号：icsuperman-Moore ，领取完整PPT 。

1元限时购买原价59元电子烟控制板

4

未来电子烟的发展

前面我们一直在谈电子烟，电子烟经过那么多年的发展，作为健康理念提出给烟民的更好选择。我有一个想法，我们电子烟是加热，雾化烟油。我们在座的有孩子的朋友应该都知道，宝宝很小时容易生病，生病后也麻烦，现在带孩子去看病都是排队2小时，看病2分钟。医生也没有耐心听家长或孩子的表达，原来国家没有管控抗生素时，经常打针了事。

这几年打针明显少了，但是又发生了一个新的事件，宝宝稍微感冒，咳嗽，呼吸道感染。家长就会担心宝宝得肺炎，就做雾化。因为孩子们好动，雾化时由于带个面具，经常因为做雾化搞而满脸通红。

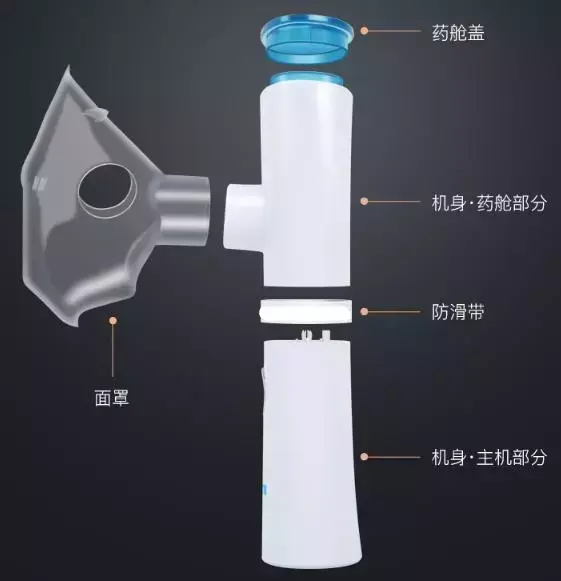

我们可以看看，这照片上就是一款很普通的医用雾化器，医用雾化器是将药液通过超声波雾化给患者呼吸。这类的雾化器通常工作在113KHZ的频率，雾化的颗粒大小由雾化片的规格决定。

我们可以假设一下，有没有可能将电子烟的原理应用到医疗雾化器上面去？以后演变成一款真正意义的健康产品呢？
