硬件巴士：您好 主板芯片请了解一下

芯片作为主板的核心原件重要性不言而喻，很多主板的做工用料水平可以从选用的芯片好坏来判断，一款做工优秀的主板在芯片上会下一些功夫，笔者这次会给新人用户们介绍一下主板上的一些重要芯片，以后大家在购买主板时可以注意下这些小原件，能够帮助你简单判断主板定位和硬件水准。

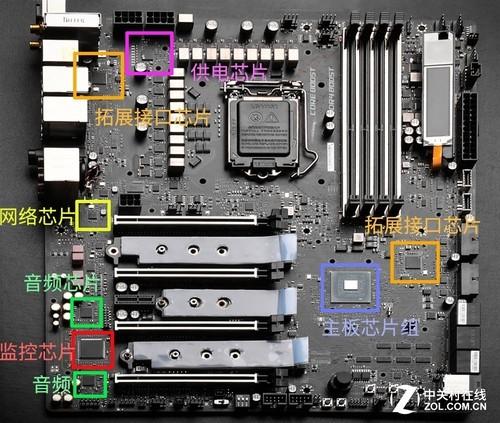

先给大家看下一些主板重要芯片的分布，这些芯片位置非固定，会根据主板的品牌、型号有不同的调整，但会在基本都在标注的范围附近。

主板重要芯片位置示例

核心：主板芯片组，组位于南桥的散热装甲下面。

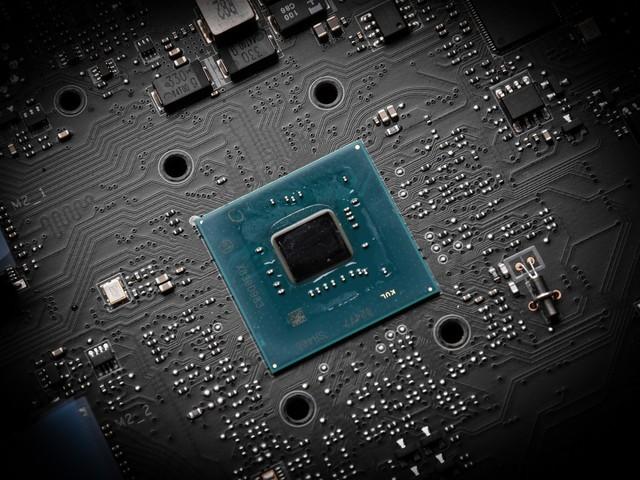

芯片组

上图是主板的芯片组，芯片组的版本决定主板的的型号，图里的是英特尔九代Z390芯片组，芯片组对主板各个硬件提供支持，CPU、显卡、内存等都需要芯片组的支持，芯片组肯定版本越新并不说明主板越厉害，但是版本越新上限也就越高。Z系列芯片组是英特尔高端消费级系列，对应的AMD的X系列芯片组。

供电芯片：PWM控制芯片，一般位于主板左上方。

PWN主板

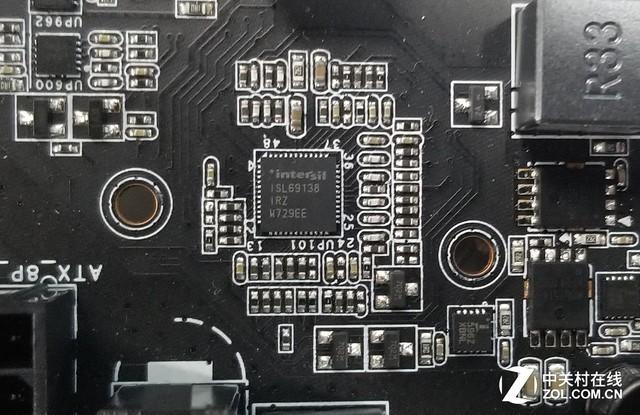

PWM控制芯片也叫数字供电芯片，主板常提到的供电相数就是由这个芯片所主导，上图的PWM控制芯片是由Intersil推出的ISL69138芯片，最多支持七个相位，通过倍相技术，主板的14相供电就形成了。PWM芯片现在是主流供电芯片，有各种规格，ISL69138是一些高端主板经常采用的芯片，一些高端品牌会还使用特供的PWM来展示技术水平。

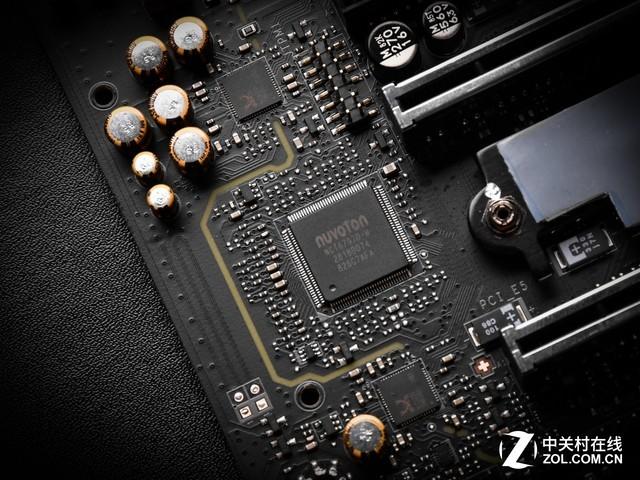

监控芯片：Nuvoton芯片，一般位于主板的中左部

Nuvoton芯片

监控芯片的目的是为了监控各个硬件硬件监控功能，能硬件的运行状况，风扇速度，CPU核心电压等信息在BIOS界面显示出来，上图是NCT6797D-M监控芯片，Nuvoton的芯片很现在多主板都在使用，很常见。

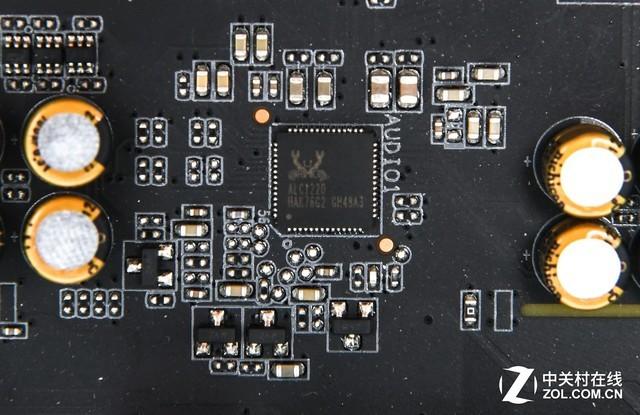

音频芯片：Realtek声卡， 位于左下方音频电容附近

Realtek声卡

Realtek声卡级别现在已经过度到了ALC1220，目前级别最高的就是这款声卡，常见声卡的有ALC1150、ALC898、ALC892数值越大越好，高品质音源现在需求越来越高，声卡芯片也决定着PC音质的上限，很多的主板也会采用多个声卡芯片来提供更多解决方案。

I/O芯片：面积巨大

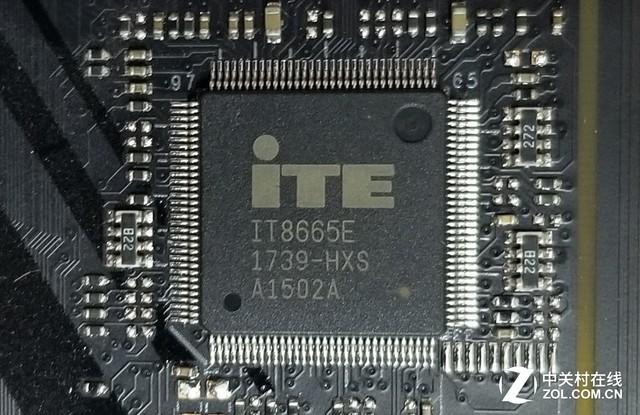

I/O芯片

I/O芯片是控制USB、键鼠PS等接口的芯片，高端如上图ITE IT8665E的I/O芯片还有温控调速的能力，I/O芯片除了常见的ITE公司的产品，一些主板会使用Winbond、SMSC公司的芯片。现在Nuvoton芯片整合了I/O的功能，很多主板已经不带这个芯片。

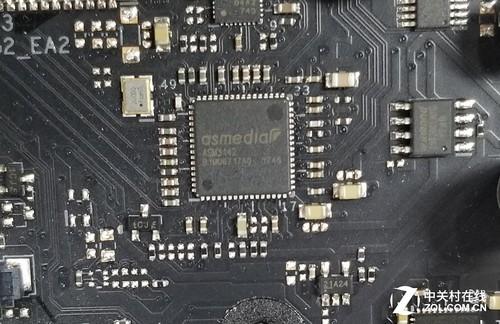

拓展接口芯片：asmedia芯片，位于SATA、USB接口附近

asmedia芯片

一些高端主板为了拓展更多的接口，在I/O或者SATA附近的还会添加asmedia芯片，一些SATA和USB拓展接口都是用这个主控芯片，上图是ASM3142芯片，用于支持USB 3.1接口，常见的还有ASM1042，用于拓展USB 3.0接口。

网络芯片：千兆网卡，位于主板左侧

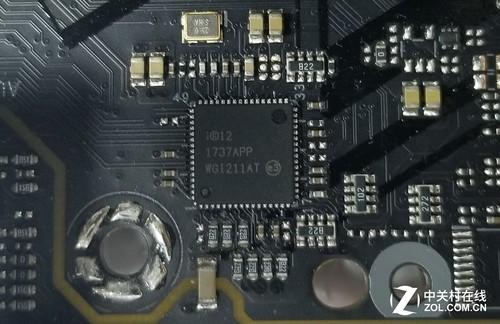

Intel I211-AT

现在的主板网卡方面都采用了千兆网卡，上图是Intel I211-AT网卡，用于多用于服务级的市场，一些高端主板会板采用双千兆设计，常见高端网卡的还有Intel I219V，KillerE2400，KillerE2500，而一些山寨缩水货可能拿一些百兆网卡来忽悠人。

总结： 主板的芯片决定了主板的线路设计，从硬件层面出发，芯片的选用也决定着商家的技术水平和主板的发挥能力，笔者这次选用了一些常见的芯片进行了介绍，然而没有说到的主板芯片原件还有很多很多，各个品牌还有专用的芯片，对主板不是很了解的朋友们，先从以上这些芯片了解吧，贪多嚼不烂。

中端芯片组也玩硬的 ROG STRIX B365-F评测

玩家国度主板作为硬件粉丝圈的信仰产品，一直受到广大玩家的追捧，不过价格上让很多预算有限的玩家钱包吃紧，针对这一情况，华硕近几年推出了仅次于玩家国度的ROG STRIX系列，这个系列在光效和红黑配色上向玩家国度看齐，只是不再追求极限的性能体现，因此ROG STRIX系列更适合年轻化的电竞用户和对ROG感兴趣的用户。本次评测的主角是ROG STRIX B365-F GAMING主板，一款面向中高端用户的电竞主板。

ROG STRIX B365-F GAMING

首先介绍一下这款主板的优缺点：

华硕在主板上的用心程度众所周知，虽然是面向普通用户的B365主板，ROG STRIX B365-F GAMING在散热和用料方面都很扎实，而且造型酷炫，接口丰富，还使用了标准ATX板型，拓展能力很不错。

至于不足也一目了然，售价高达1299元，着实有些昂贵，B365普遍在五六百元左右。不过它也不是面向普通用户的，而是针对英特尔i7 9700F这种不带核显的高端i7处理器准备的，所以贵的没话说。

外观和拓展：

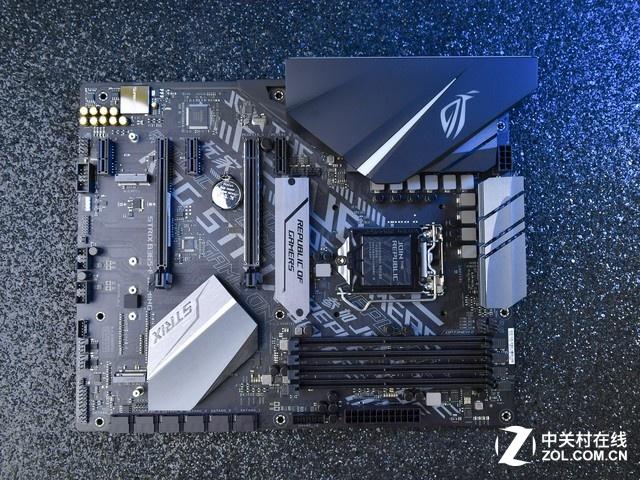

接下来咱们看一下这款主板的外观和拓展能力。ROG STRIX B365-F GAMING在南桥、M.2以及鳍片部分都装备了厚实的散热装甲，其中主板主题刻印了ROG特色的文字脉络，电竞气息十足。

ROG STRIX B365-F GAMING

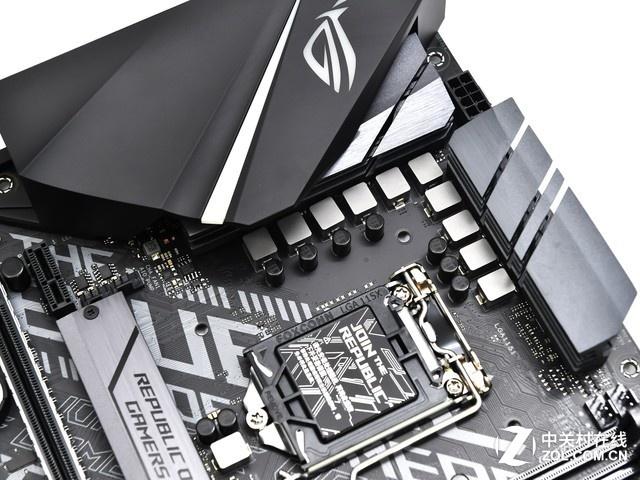

在供电方面，这款主板使用了华硕经典的Digi+ 数字供电控制，同时供电相数也达到了10相，其中两相各类内存。而在鳍片的散热装甲下方，ROG STRIX B365-F GAMING加入了高质量导热垫，抑制MOSFET的发热。

因为B365本身不能超频，所以这款主板准备了一个8pin CPU接口，已经能够满足一般九代酷睿的需求。

ROG STRIX B365-F GAMING

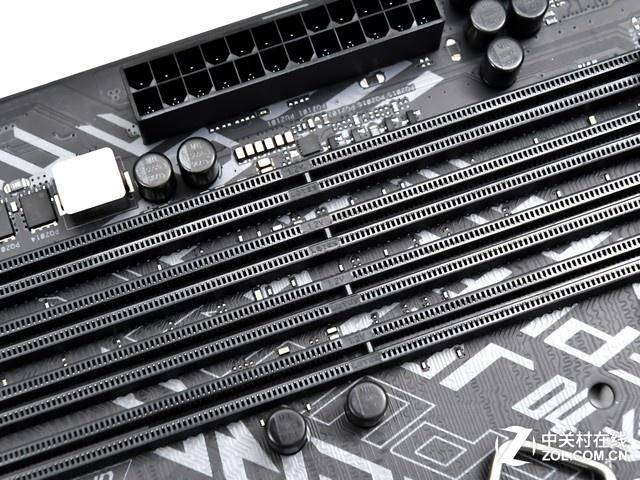

在内存方面这款主板准备饿了4根DDR4 DIMM内存插槽，受制于B365芯片组，最高支持双通道DDR4 2666MHz频率的内存，支持双通道。

内存插槽

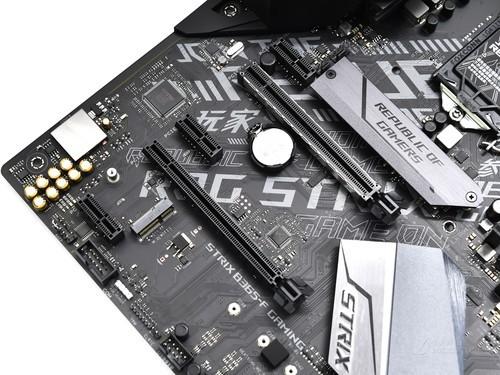

在显卡插槽部分，ROG STRIX B365-F GAMING准备了2个PCI-E X16显卡插槽，上面那根不仅走的是CPU通道，装备了金属散热装甲，下面那根走的是芯片组。

显卡插槽

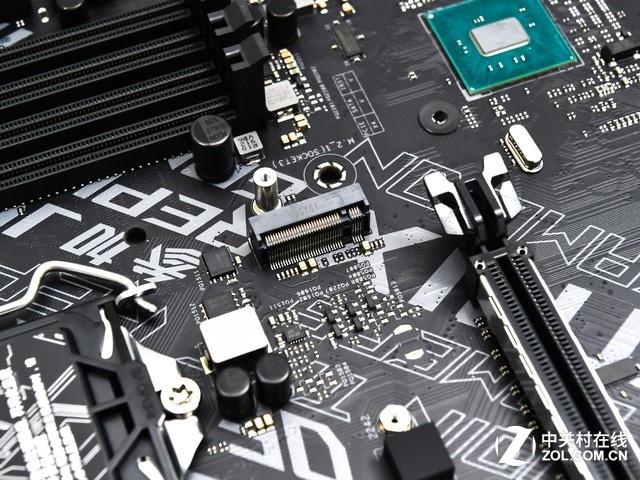

在显卡插槽周围是两个M.2接口（还有一个在南桥附近），上面的M.2接口有金属装甲保护的接口支持SATA转PCIe 3.0 x4 模式，两个都支持2242-2280长度NVME协议，而在普通PCI-E X16显卡插槽旁边的是一个WIFI拓展接口。

M.2接口

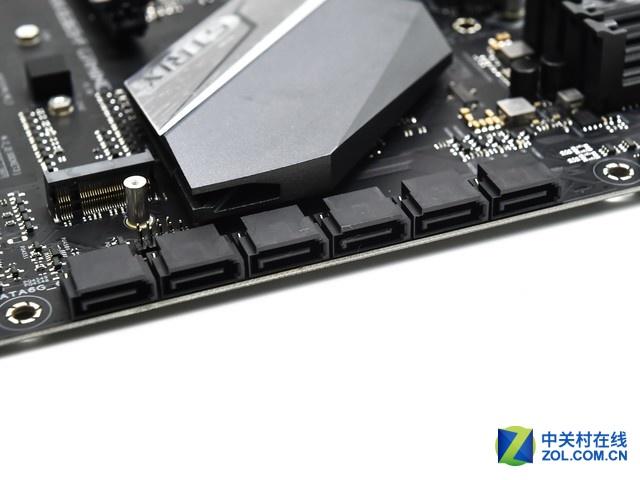

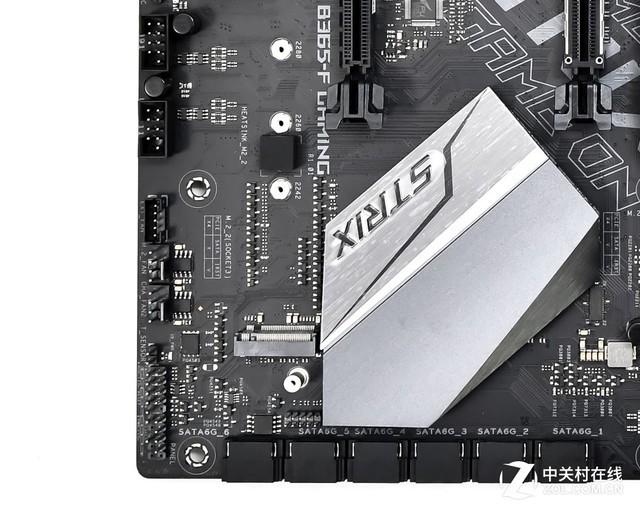

SATA III接口上这款主板仍然是六个，不过跟以往的三个双层堆叠不一样，华硕这次将SATA全部平铺。

SATA III接口

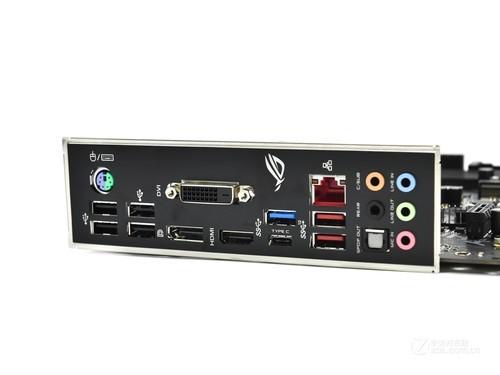

最后就是I/O区域，ROG STRIX B365-F GAMING预装了I/O挡板，同时因为是ATX版型搭配B365芯片组，所以接口很丰富，拥有4个USB 2.0接口，4个USB3.1 Gen 1接口，其中一个为TYPE-C接口，在视频接口还有1个DVI接口，1个HDMI接口以及1个DP接口，非常齐全。

I/O区域

说完了外观，我们接下来看看看这款主板的用料方面表现如何。

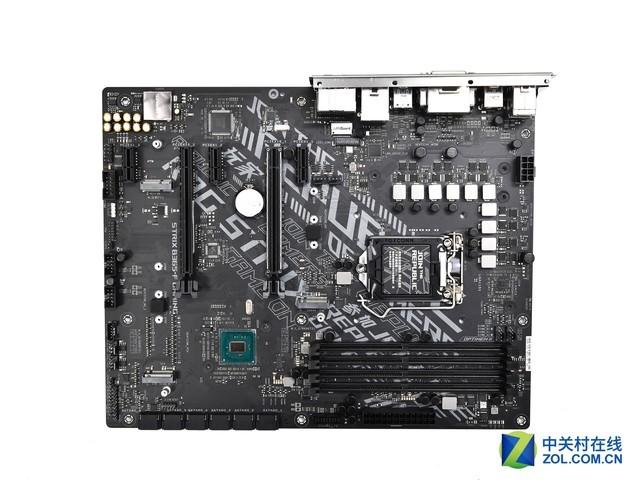

ROG STRIX B365-F GAMING的装甲比较容易拆卸，首先看一下拆卸后的全貌。

ROG STRIX B365-F GAMING

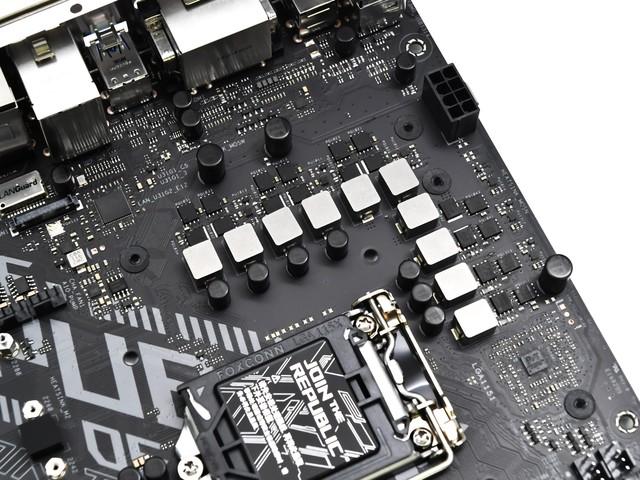

接下来我们看一下这款主板的供电，在主控芯片上华硕使用了ASP1440CTB，MOSFET分为上下桥，分别为4C10B和4C06B，而电容是尼吉康Nichicon-GT定制黑金电容，电感也是超合金电感。

供电区域

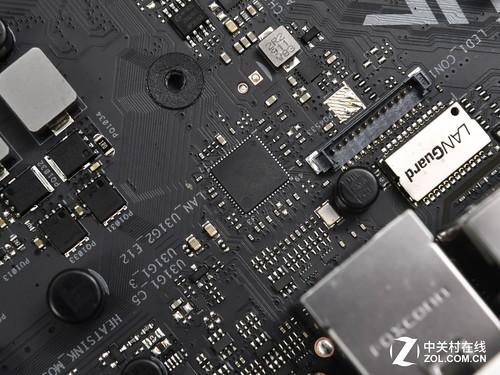

在I/O区域旁边是一块ASM3142 控制芯片， 用于对USB接口进行控制，旁边是LANGuard 网络波滤器，能有效的防止网络信号被干扰，对游戏玩家来说更具实用性。

ASM3142

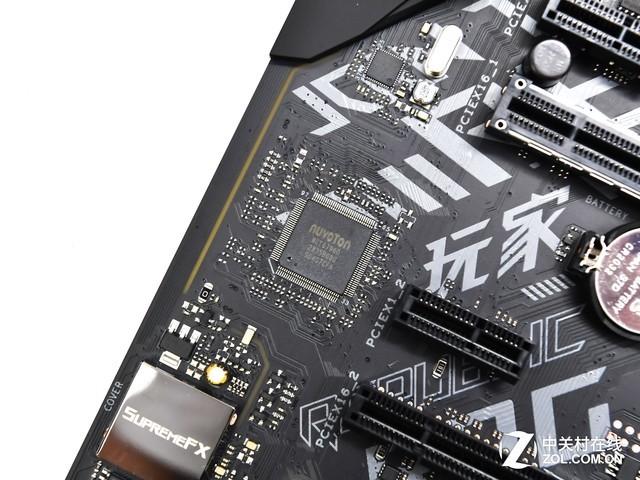

在I/O监控方面，华硕使用了NCT6796D芯片，与ASM3142一眼都是NUVOTON出品，在NCT6796D芯片上方是一个英特尔 I219V千兆网卡，目前主板的主流网卡芯片。

I/O芯片

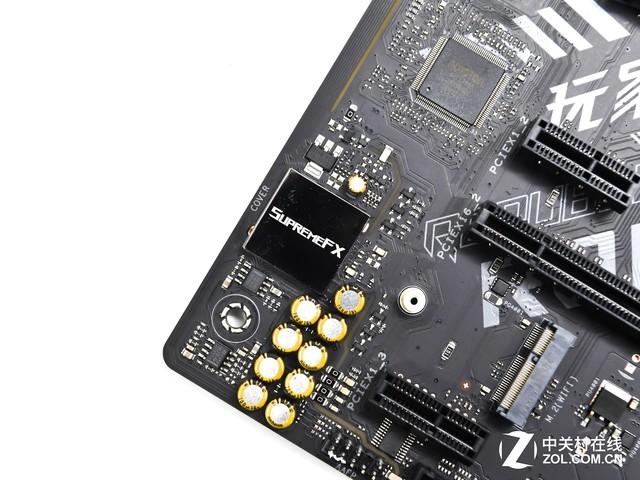

声卡上，ROG STRIX B365-F GAMING使用了自家独特的SupremeFXS1220A芯片，用于打造电竞音效，能提供身临其境的环绕音效。

SupremeFXS电竞音效

B365芯片组使用了22nm工艺，是H270芯片组的升级版，与B360芯片组想必，砍掉了无线网卡和USB 3.2接口，但是PCI Express 通道增加，而且增加了8个USB 3.0接口和6个USB 2.0接口。

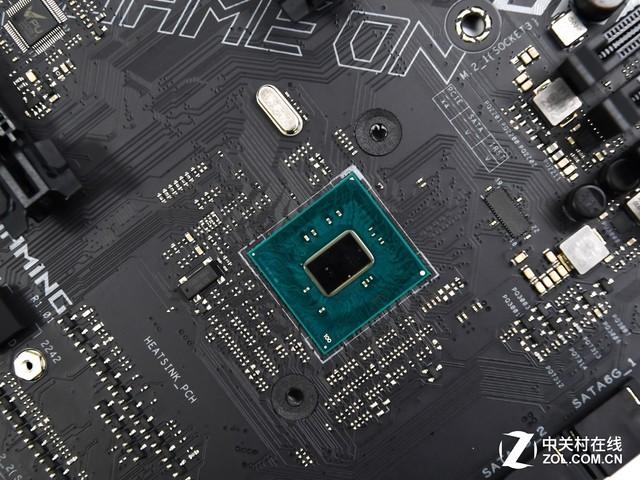

B365芯片组

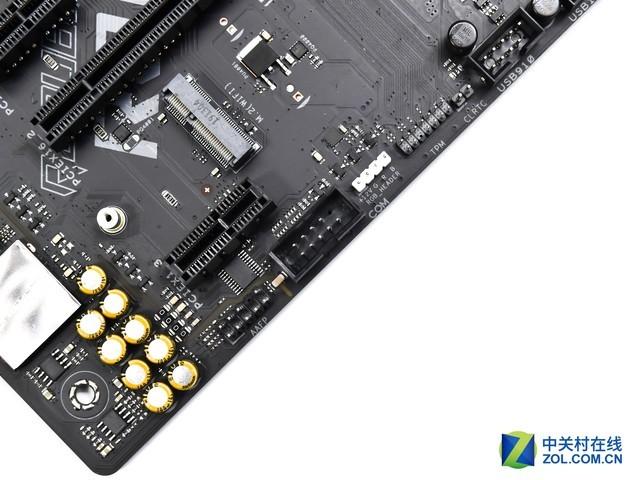

在跳线接口上，主板下方准备了一个COM插口，用于连接串口使用， 而在其旁边是一个TPM插针，用于拓展安全加密模块。在这两者之间那就是华硕的神光同步RGB接针，支持自定义的RGB光效联动。

COM插口

在主板的下方还有两个USB 2.0前置接口，旁边是一个风扇扩展接口，以及两个系统风扇接针。

USB 2.0

在主板供电旁边就是USB 3.1的前置接口。

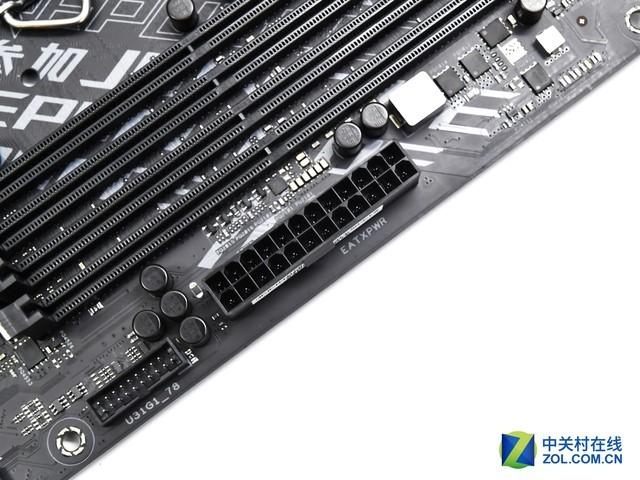

USB 3.1接口

到此主板的外观接口和芯片就介绍完了，加下来咱们看看这款主板软件层面的表现如何。

华硕主板的BIOS不用多说，一直被人津津乐道，是其能打造性能强悍主板的关键。

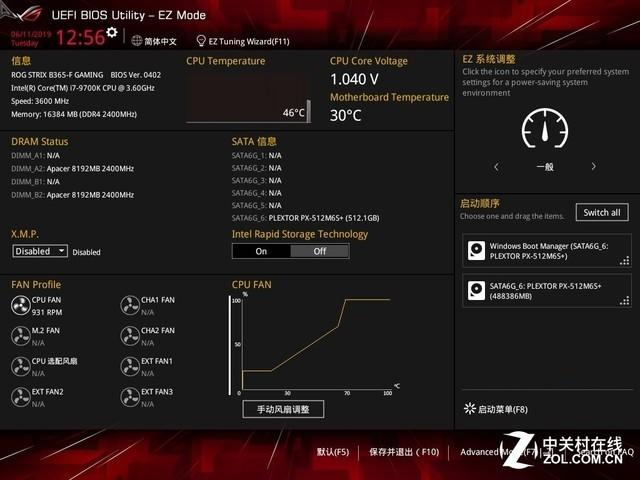

BIOS主界面

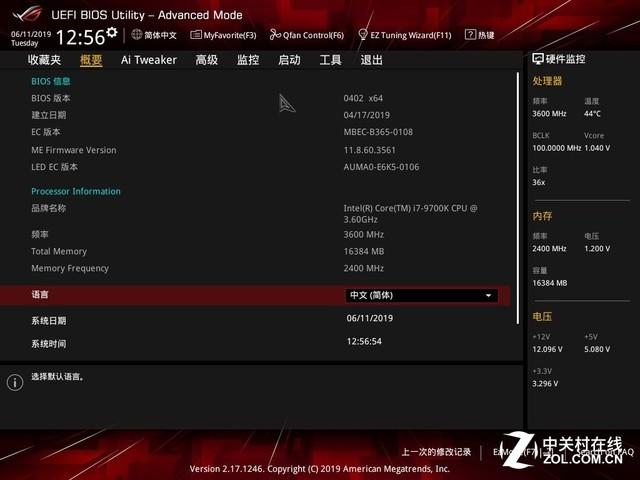

信息界面

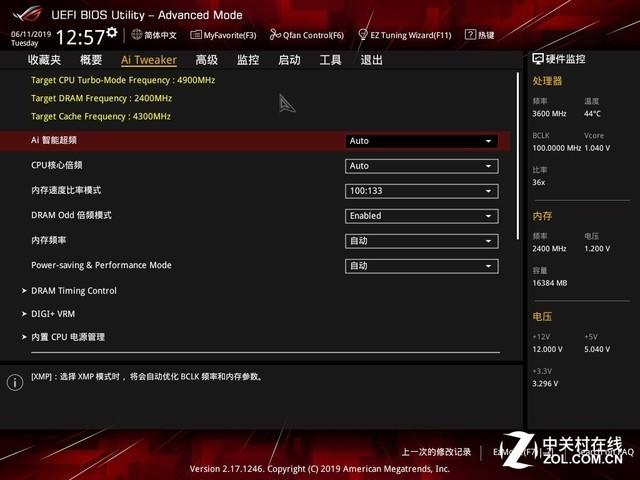

超频界面（内存）

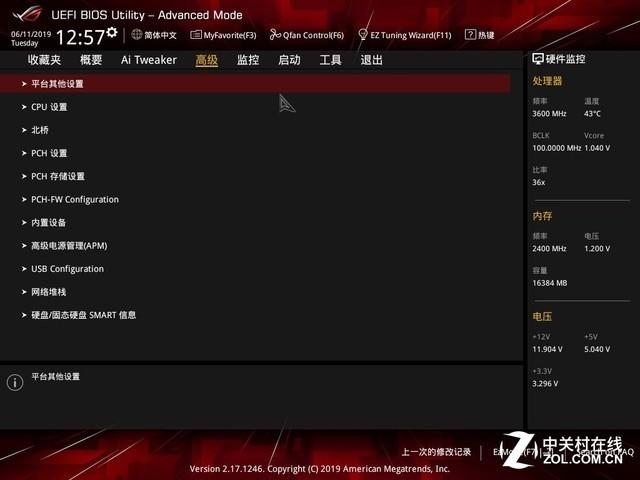

高级设置

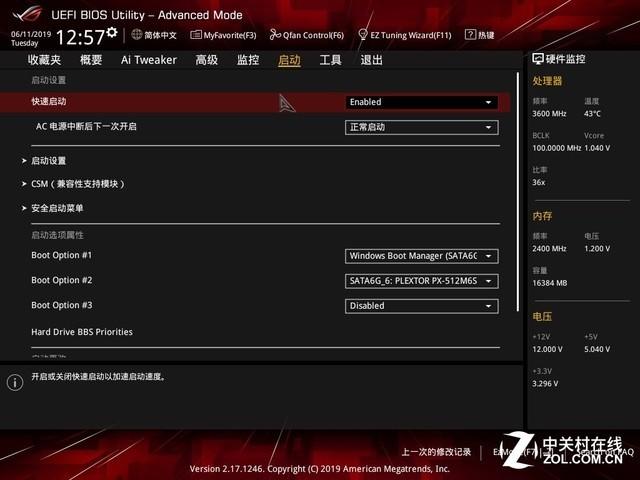

启动界面

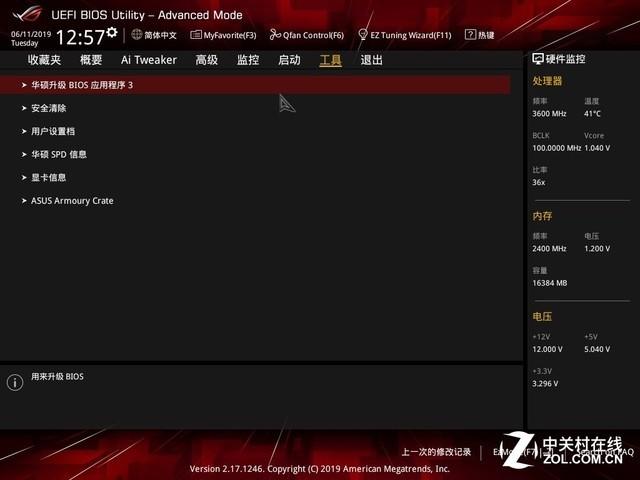

工具界面

华硕的UEFI界面非常清晰，而且在软件层面华硕一直调校的很好，让用户轻松的进行超频等进阶应用。

测试平台：

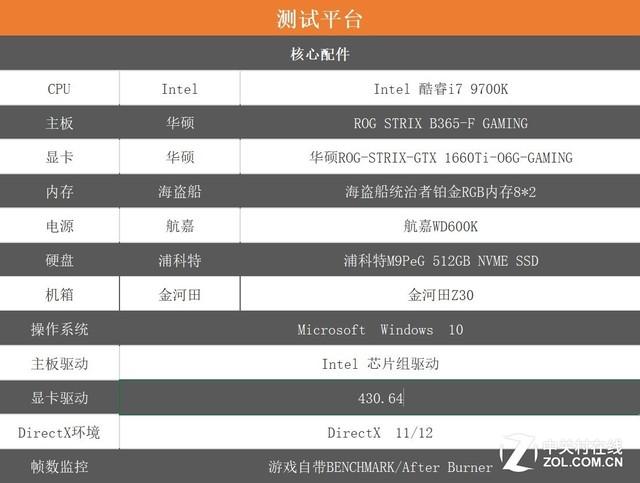

测试平台

测试平台方面，CPU采用第九代Intel八核心八线程的i7-9700K、主板为ROG STRIX B365-F GAMING，显卡为ROG-STRIX-GTX 1660Ti-O6G-GAMING、海盗船统治者铂金DDR4 ×2内存、电源为航嘉WD600K、机箱为金河田峥嵘Z30。

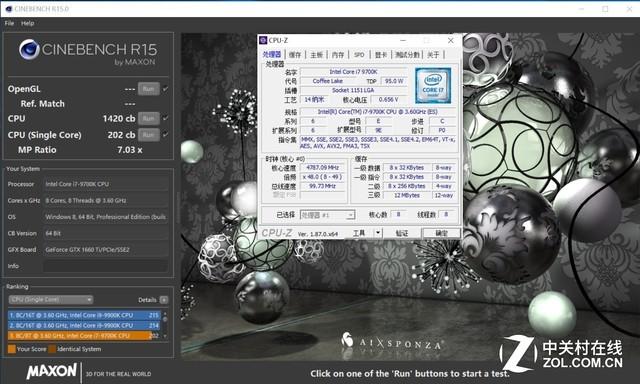

CINEBENCHR15：

CINEBENCHR15

CINEBENCH是业界公认的基准测试软件，在国内外主流媒体的多数系统性能测试中都能看到它的身影。在多线程测试中i7-9700K得分为1420分，在单线程测试中为202分。

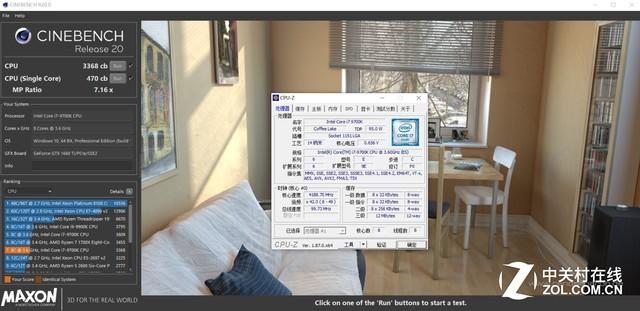

CINEBENCHR20：

CINEBENCHR20

在最新的CINEBENCHR20中，i7-9700K多线程的分是3368，单线程得分是470，发挥正常。

WinRAR：

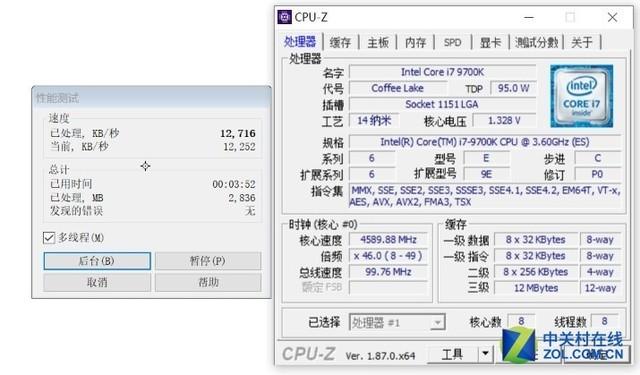

WinRAR：

WinRAR是一款老牌压缩软件WinRAR来进行解压测试，这软件配备了专用的性能检测工具，也对多线程处理器提供了支持，i7-9700K得分为12716。

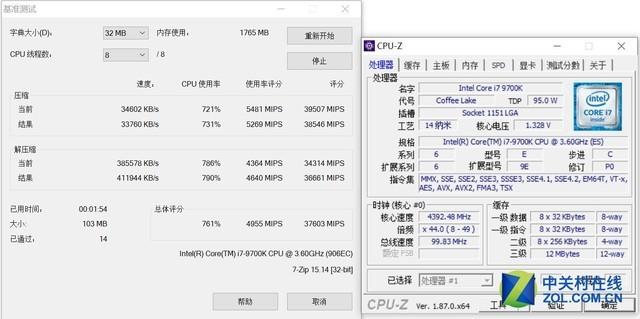

7-ZIP：

7-ZIP

7-ZIP这款软件中也配备了专门的性能测试插件，这款CPU的分数37603表现的不错。

SuperPI：

SuperPI

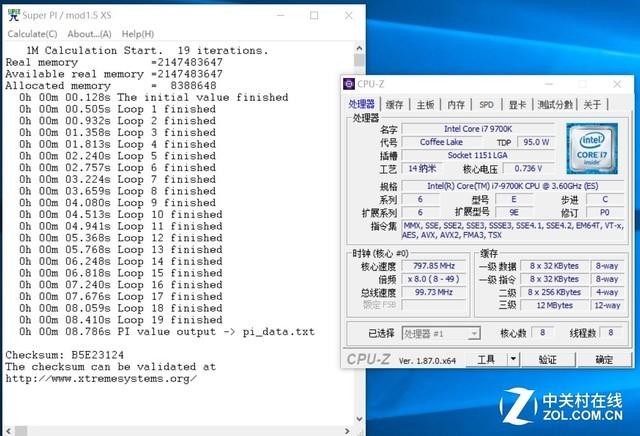

SuperPI是一款计算圆周率的软件，i7-9700K在SuperPI得分是8.786s，SuperPI成绩越小单核性能越强。

FritzChessBenchmark：

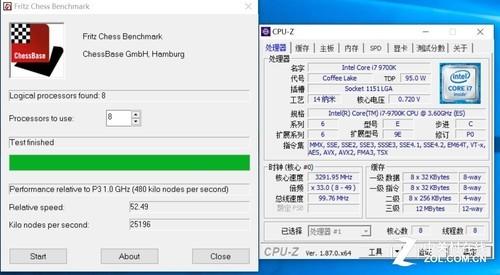

FritzChessBenchmark：

FritzChessBenchmark得分是25196，说明这款主板上i7-9700K多线程大规模科学运算能力没有问题。

图形测试：

试完CPU性能之后我们再来测试一下图形能力，这次使用3D MARK中的DX11项目Fire Srike中，和DX12的Time spy项目。

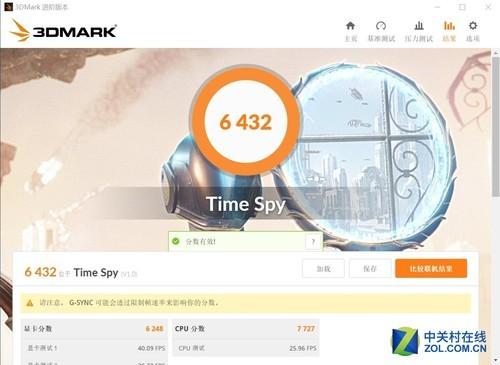

TimeSpy（TS）

TimeSpy（TS）是第一个针对DX12的独立第三方基准测试工具，整个引擎完全基于DX12设计，可充分压榨显卡的DX12性能。3DMark所有的测试项都不仅仅测试显卡性能，处理器的表现也影响着最终结果。

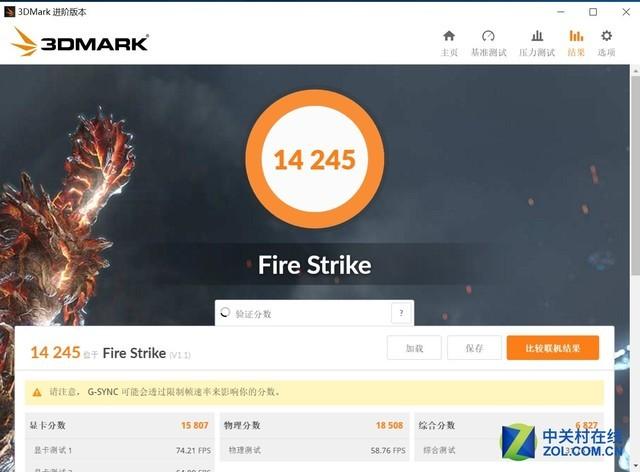

FireStrike（FS）

在新3DMARK中，为用户提供了基准测试和功能测试等多项功能。在基准测试中，包括我们熟悉的FireStrike（FS））各项测试，这些测试包括多种强度，用户可以根据自身平台的性能等级，来选择对应的测试项目

游戏测试：

在测试中我们选用了《孤岛惊魂5》、《刺客信条：奥德赛》2款3A大作，画面选项均为预设最高，分辨率为2k，均使用游戏自带BENCHMARK进行测试。

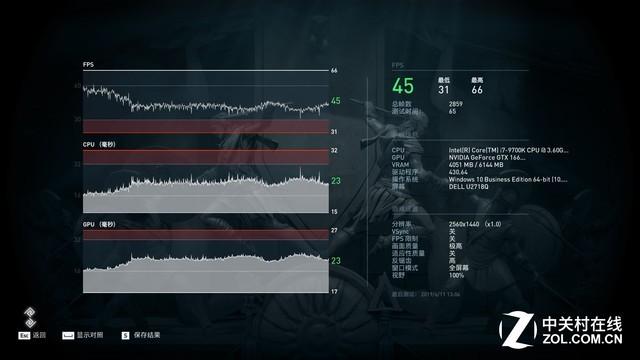

《刺客信条：奥德赛》

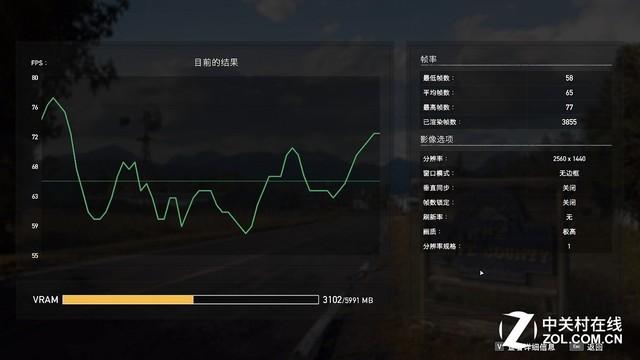

《孤岛惊魂5》

在游戏测试中i7-9700K和GTX 1660Ti表现的不错，非常稳定，而且《孤岛惊魂５》帧数上甚至达到了60帧以上。

拷机测试：

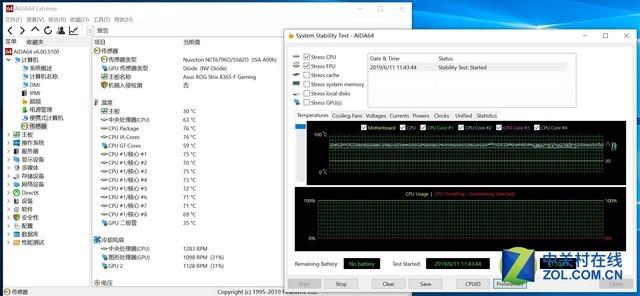

因为B365芯片组不能进行CPU超频，所以最后我们使用AID64对ROG STRIX B365-F GAMING进行拷机的实验，看看这款主板能不能抗住高负载应用的压力。

AID64

经过了一个小时的拷机ROG STRIX B365-F GAMING没有出现任何问题，而且将i7-9700K的温度稳定在了76℃左右，非常厉害，比一般的B365主板要低了4-5℃，说明其散热效果很好。

总结：

ROG STRIX B365-F GAMING这款主板的素质很高，能够承载高端i7-9700K的考验，而其本身不适合超频所以更适合i7-9700F这款处理器，其1299元高昂的售价也是为买准备这些高端不带核显酷睿处理器的用户所准备，一般用户可以不用考虑，这款本身是不着重于性价比方面的。

目前华硕正在为618准备促销活动， 多种电竞产品即将大促销，有兴趣的用户可以点击上方连接参与其中，曹恰逢暑期来临，正好准备一台电竞主机来享受假期的时光岂不更好？
