LED灯珠的恒流驱动芯片长啥样，它是怎么控制输出电流的？

上期说到，我的LED灯盘的整流芯片已经检查完毕，没有问题，那么本期就了解一下另外一个芯片：WS3441S8P

我查询了一些资料，发现该芯片属于一种非隔离的降压型恒流LED驱动器，看来该芯片就是LED灯盘的核心芯片了。我们看一下手册给出的典型应用：

图1 WS3441S8P芯片的典型应用

从左往右看，左侧是交流输入，经过了整流电路，之后又经过了一个滤波电容，之后将整流后的电压经过一个电阻分压，加到了芯片的VCC电源输入端。从手册上可知，该款芯片适合输入的交流电压为AC85V～AC265V，这个电压范围对于我国220V的市电来说是非常合适的。芯片的ROVP引脚是过压保护引脚，需要接一个电阻到地。DRAIN为内部高压电源MOS管的漏极，其可承受的电压范围为：-0.3~500V 。CS为电流感应引脚，需要连接一个电阻到地，该芯片的输出功率为80V/220mA或者150V/150mA，电路右侧的二极管，起续流作用，由于是恒流驱动，因此需要将发光二极管串联在一起使用，这个是手册推荐的设置。

在知道了芯片的外围电路之后，我们还需要了解一下芯片的内部结构：

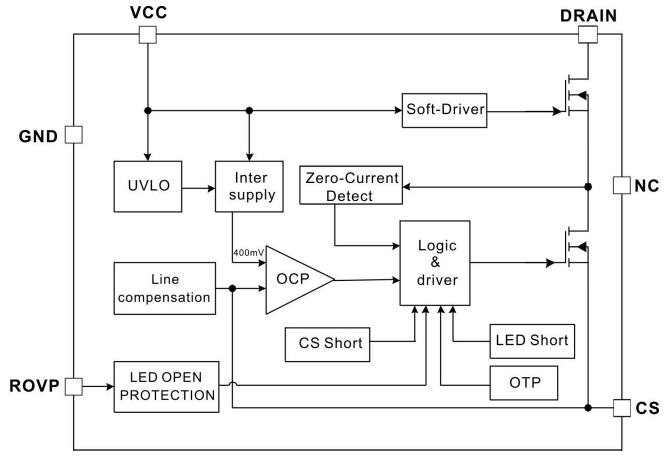

图2 WS3441S8P芯片的内部结构

先看图1，电流从整流电路出来的正极（右侧最上面的那个二极管）往下流经过数个LED灯珠流向漏极（DRAIN），之后又从芯片引脚的漏极（DRAIN）经过两个MOS管从CS引脚流出，之后电流再流过外部的电阻到地，因此，可以通过测量CS和地之间的电压，就可以测量发光二极管（LED灯珠）流过的电流。

芯片对LED灯珠的电流控制，可以用下面的图来理解：

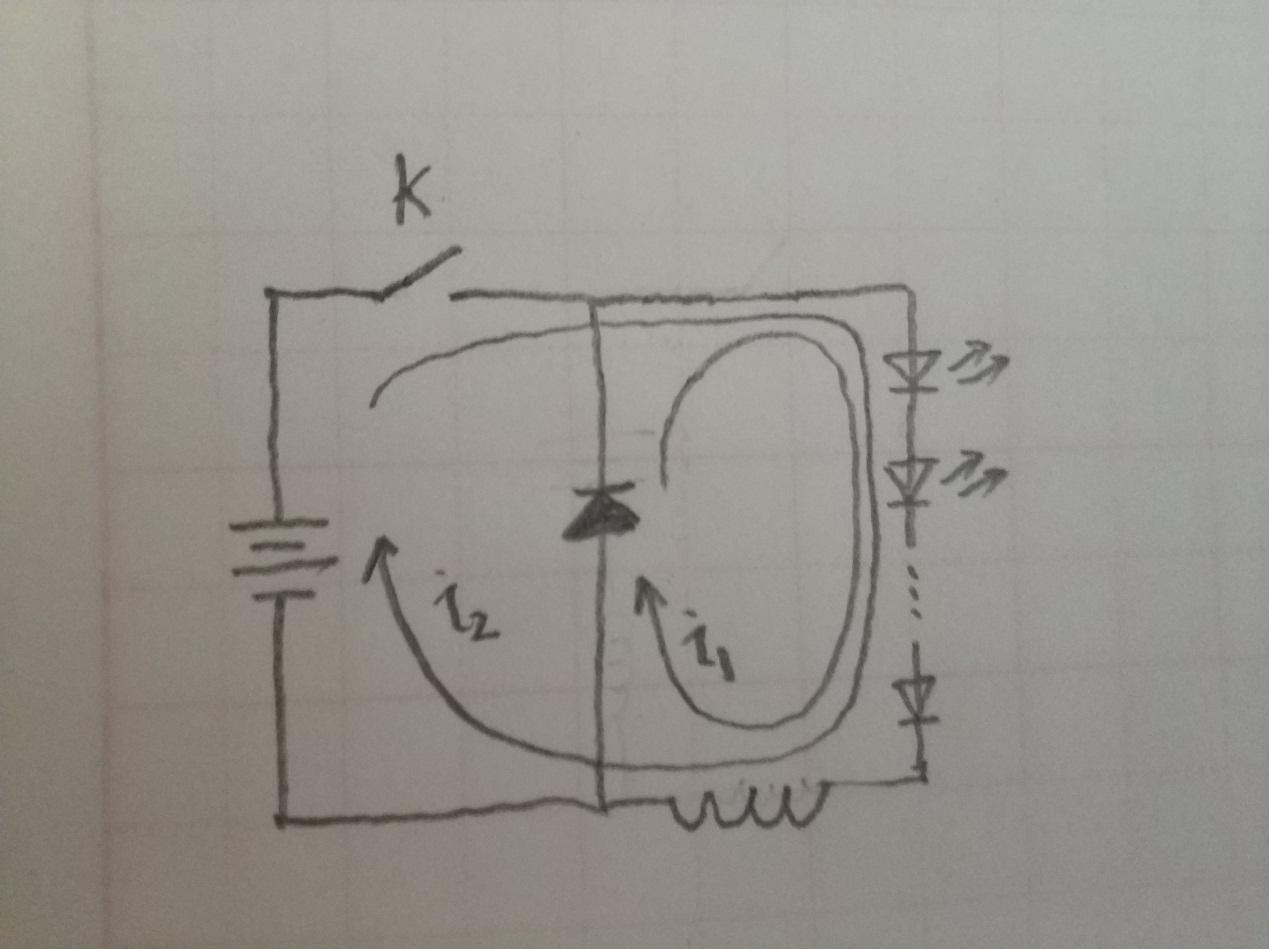

图3 芯片对LED灯珠的电流控制流向

图3中的开关K就是芯片内部的MOS关，它的打开和闭合由芯片的内部逻辑控制，图中的电池正极为整流输出的正极，负极就是芯片的接地端（还有一个电阻与CS端连接，本图未画）。当开关K闭合的时候，电源电压直接加到LED灯珠之上，因此灯珠就开始亮，并且对下侧的电感进行充电蓄能，其电流流向为i2，当开关K关断的时候，因为电感的电流不能突变，且电感已经蓄了一定的能量，因此电流会通过续流二极管继续流动，如i1，只要适当的控制开关K的频率和选择适当的电感L值，LED灯珠的电流就会是连续的，就会一直亮下去，当然，如果切断了电源，LED灯珠最终就会因电感能量的释放完而熄灭

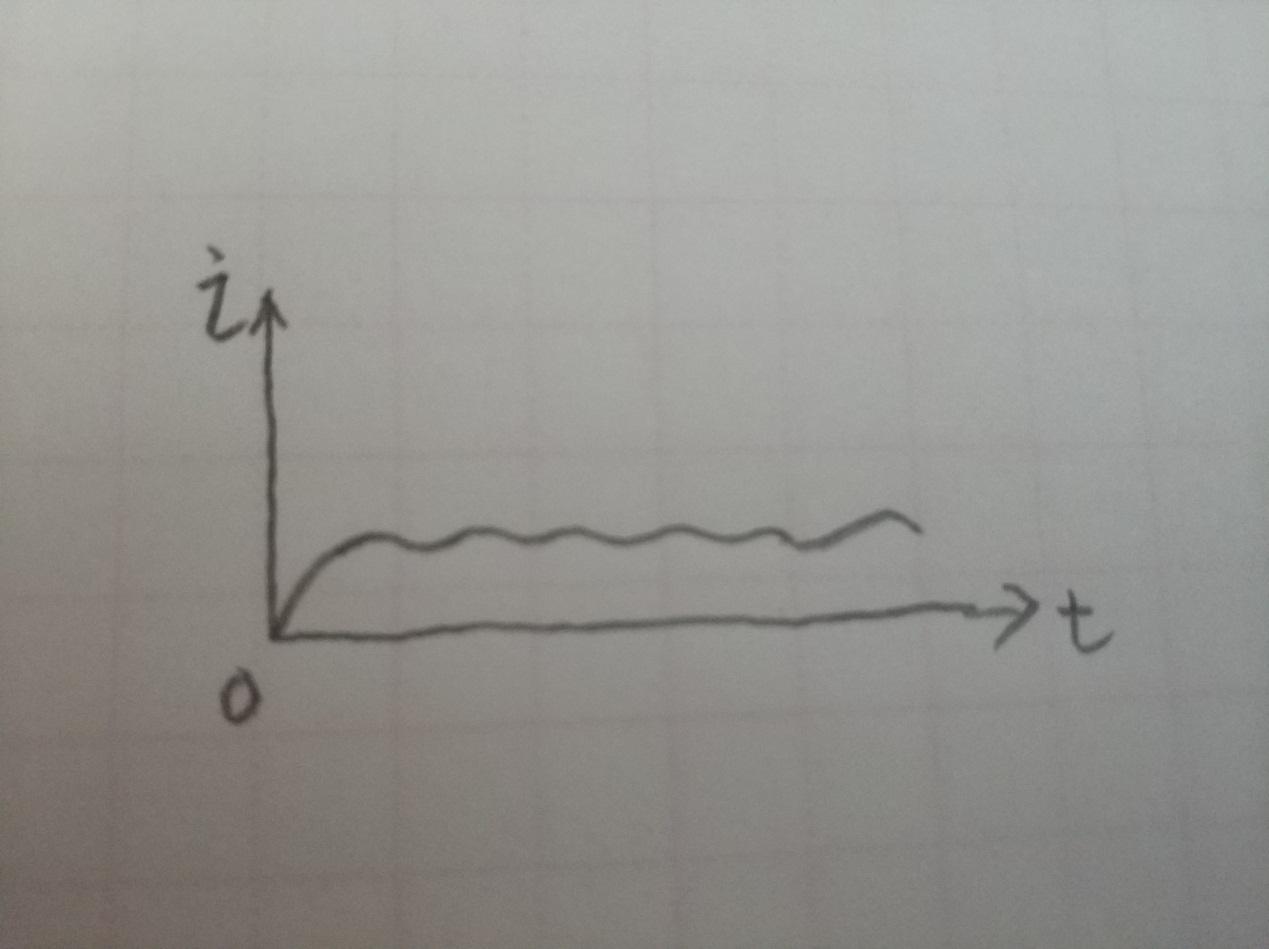

图4 LED灯珠工作时的电流情况

最终LED灯珠的电流就如图4所示，如果选择合适的电感L值，就可以得到更为平滑且稳定的电流。

好了，以上就是本期的主要内容，下期再见。另外，祝愿各位考生，能够考出一个理想的成绩，高考，加油！
