硬件基本功-61-达林顿管的介绍

硬件基本功——三极管。

我们来讲解三极管应用的最后一个内容，就是达林顿管，就是复合管。这是达林顿管，这里写错了，这是个达的。达林顿管就是复合管，是多个管子合理的连成等设成一个管子。

我们来看一下这个，这个是n管，这个也是n管，它等设成一个也是n管。这里这个是p管，这个是n管，等设成一个p管，就pnp管，所以它的目的就是增大贝塔，减少前级电路的驱动电流，输出电流也是变得很大的。

像这种合成管，我做出来的时候是合成很大的，改变管制的类型，你看一下这里有个n管，结果等凑成一个p管。

我们来看一下电流怎么算？这个电流先算这一个的电流，这一个的电流是i等于什么？等于它的ib2乘以一加贝塔贝的b二，是不是？就是等于它积极电流乘以它的一加贝塔杯的放大倍数。

然后我们看一下这个t1，这个是t2管子，t1管子t1管子t11就是等于ib2，是等于ib2，然后就等于什么？等于ib1乘以一加贝塔贝的贝塔一，然后i1等于ib2，然后把它带进去，从这里把它带进去，带进去我写到这边来，就是i就等于ib1乘以一加贝塔一，在这个照抄一加贝塔二，然后我把这个一给忽略了，它就是等于ib1乘以贝塔一，再乘以贝塔二，所以它最终管子的贝塔是约等于贝塔一乘以贝塔二的，看到没有？贝塔一乘以贝塔二。

所以说，但还有另外一个就是ib1它是增大了贝塔，这个贝塔等于等瘦成大管子的复合管的贝塔就是贝塔一成贝塔二，然后减少前级驱动电路的电流是这样子，你看这个ib1很小，但是它的贝塔接近很大很大。

比如说我每个贝塔一个一把，它是一万的，那你这个vr机经过一万倍，它是什么概念？它就放的很大了，所以说它这个是减少前级的驱动电流，这个可以充分说明了。

然后这个复活管现场的达林顿管，这个是。达林顿管有ULN2803，这个是经常用到的集成的芯片，它是新型八路的高耐压、大电流的达林顿管，可以启动就算五幺单片机的开发板或其他的步进电机，这种可以启动继电器、蜂鸣器、小功率的步进电机、集流电机和LED灯等。

驱动电流可以达到五百个毫安，所以单路可以达到五百个毫安，这里的耐压可以高达五十伏，输入了电瓶，可以是TTL电瓶也可以是席梦思的电瓶，广泛用于继电器的驱动。因为继电器驱动内部已经集成了一个细流的二极管，外面就不用加了，而它内部也加了一个保护的达林顿输出的输出管，管子有个二极管的前卫保护。

静电的能力就是芯片打静电的能力，来看一下管子内部加了一个电阻，这个刹拉给c b一个放电回路，这个也是给c b 二的放电回路，所以这里加起来就相当于这里就给它给了一个沙拉店主，还给了一个阿老逼限流店主，所以芯片直接接i o口就可以的，就不用额外加电阻了，因为它里面已经加油了，所以设计的比较合理，用的还是比较多的，还有加了一些其他的保护在里面。

在单片机系统或者其他的控制小功率的东西用的是非常广泛的。

ULN2003A 是什么芯片？ULN2003A 芯片工作原理，一文全部带你搞定

我是小七，干货满满 。大家不要错过，建议收藏 ，错过就不一定找得到了，内容仅供参考，图片记得放大，观看。

如果有什么错误或者不对，欢迎各位大佬指点 。

图片来源于网络

今天是 ULN2003A ，主要是以下几个方面：

1、ULN2003A 是什么芯片 ？2、ULN2003A 引脚排列3、ULN2003A CAD模型4、ULN2003A 芯片工作原理5、ULN2003A 替代品6、ULN2003A 引脚怎么接7、ULN2003A 芯片应用

一、ULN2003A 是什么芯片 ？

ULN2003A 是高压 、大电流达林顿阵列芯片 ，包含七个具有公共发射极 的开路集电极达林顿对 。包含用于感应负载驱动的抑制二极管 ，输入固定在输出的对面，以简化电路板布局。

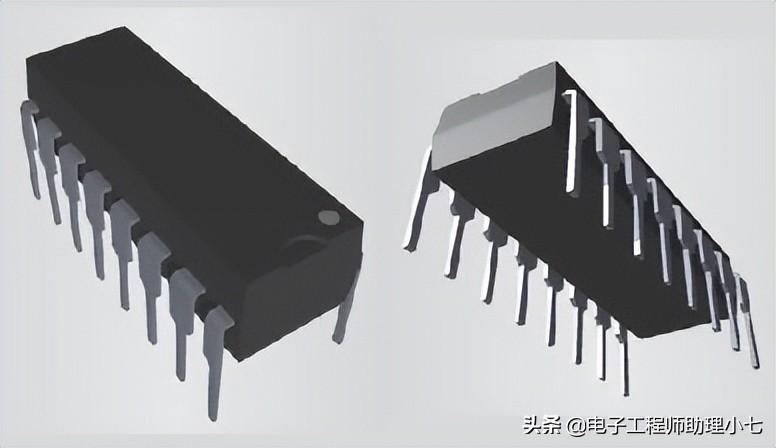

ULN2003A 3D 模型图

ULN2003A 是一款 16 引脚 IC ，由 7 个达林顿对 （每对受抑制二极管 保护）组成，因此能够处理最多 7 个负载 （可能是电感性的）。

简单来说，在单个 ULN2003 芯片中有 7 个驱动器。

因此最多可以控制7 个负载。 每个达林顿对可以处理最大 500mA 的负载 ，而峰值为 600mA。 同样，每个达林顿对的最大输出电压为 50V。

ULN2003A 引脚图·

二、ULN2003A 引脚排列

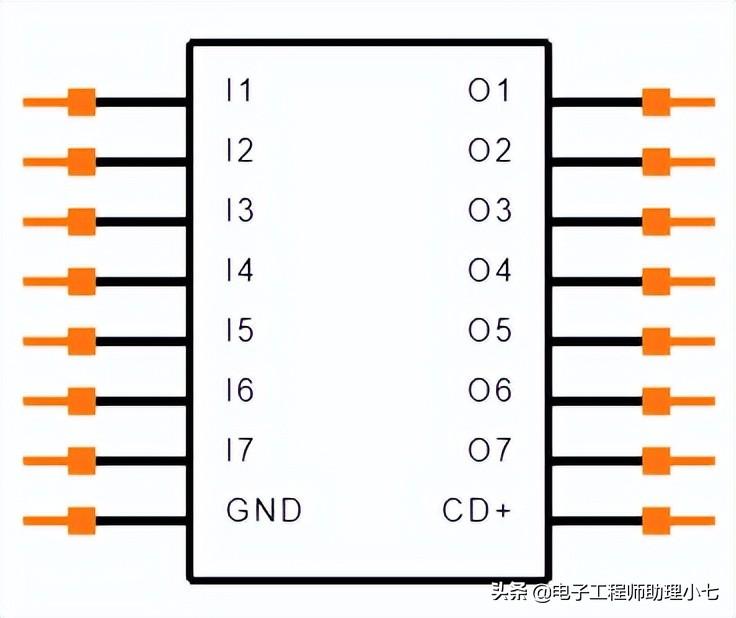

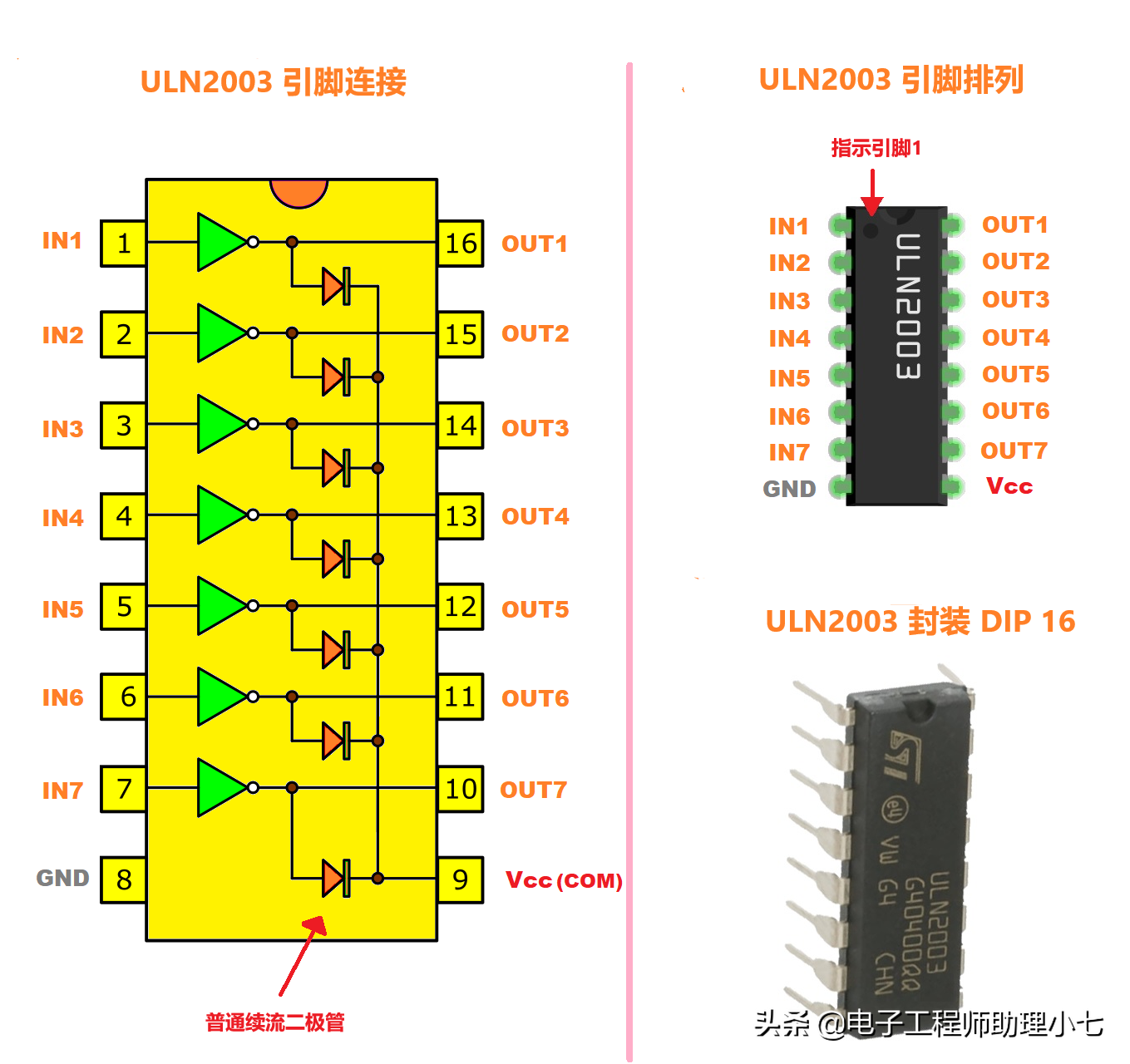

ULN2003A 的引脚排列图 如下：

ULN2003A 引脚排列

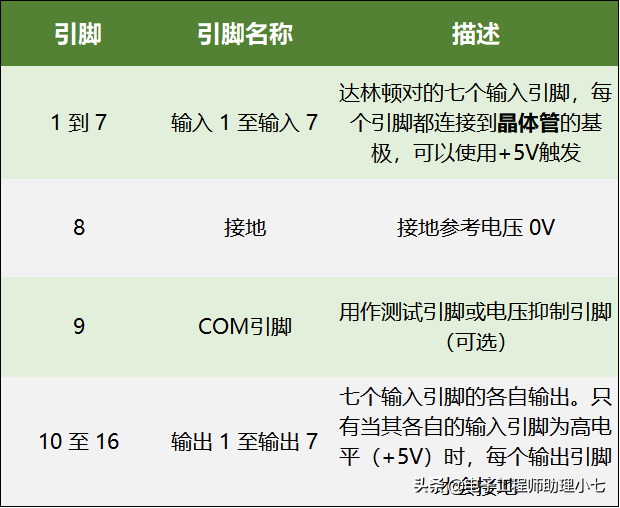

ULN2003A 各引脚描述 如下：

三、 ULN2003A CAD模型

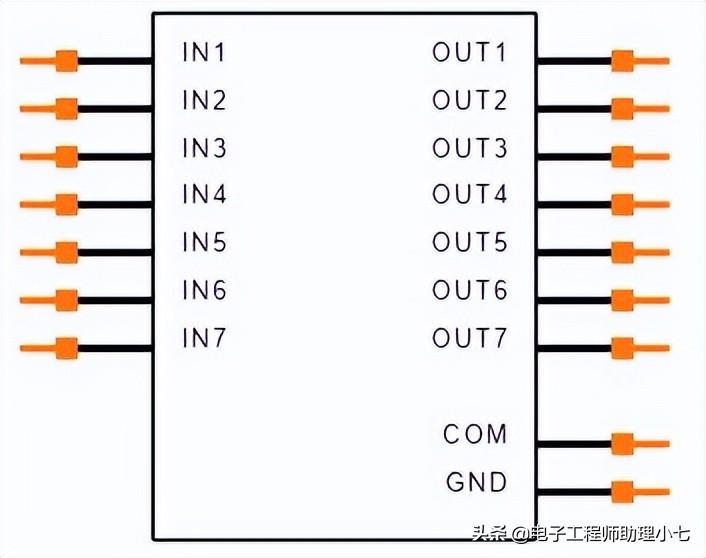

1、ULN2003A 电路符号

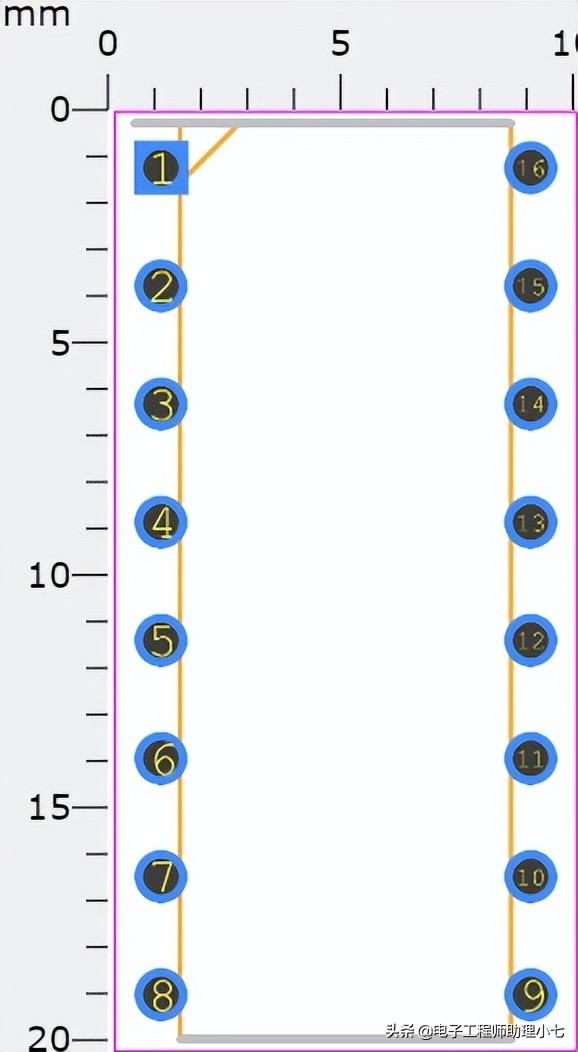

2、ULN2003A 尺寸图

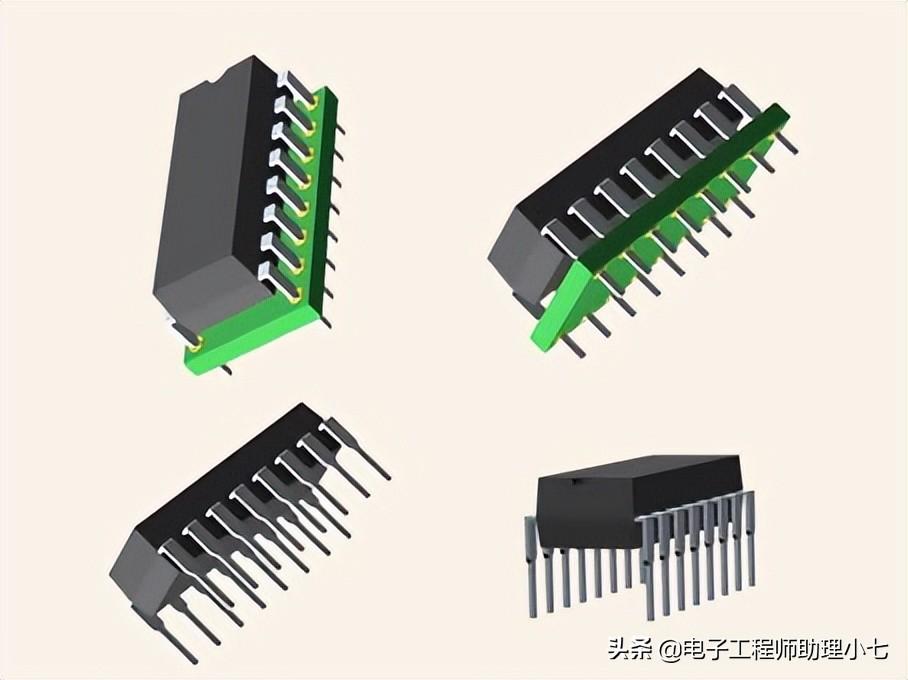

3、ULN2003A 3D模型

四、 ULN2003A 芯片工作原理

ULN2003A 由 7 个相同的达林顿对 组成。

单个达林顿对由两个双极晶体管组成，其最大工作值为 50V 和 500mA（峰值 600mA）。

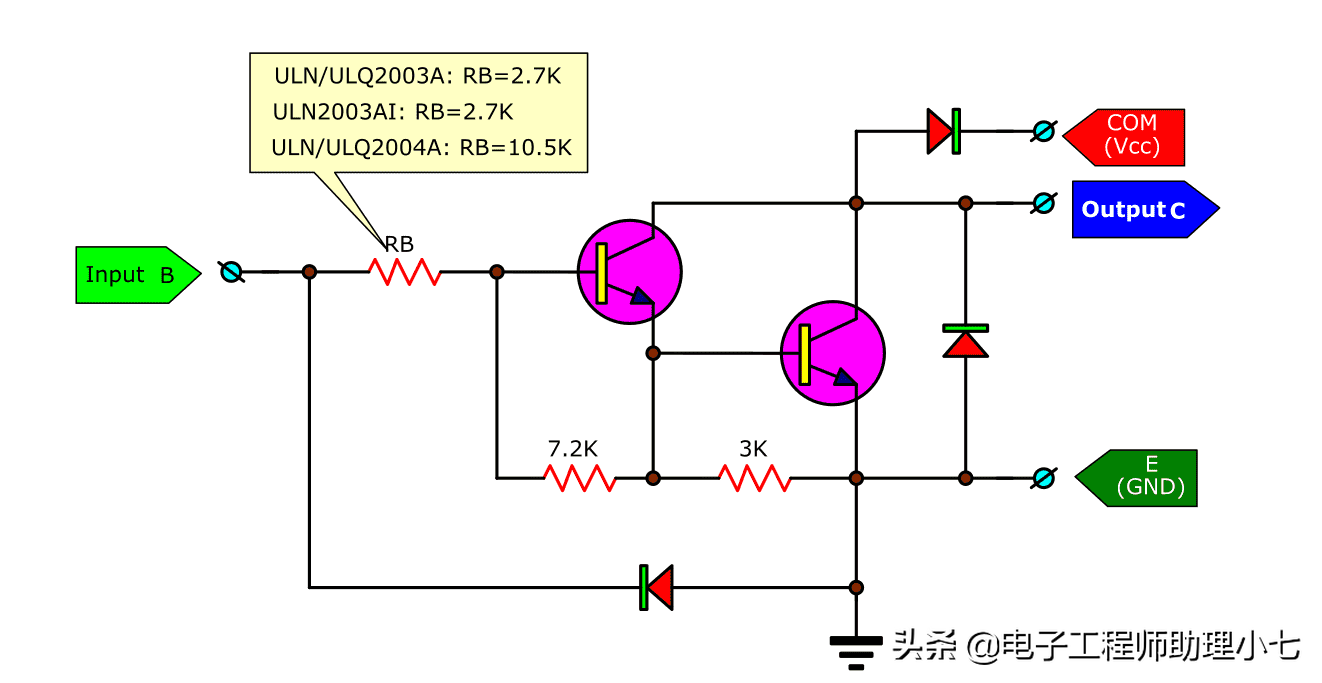

达林顿对的这两个晶体管有一个共同的发射极，而它们的集电极是开路的。这是单达林顿对的电路图，内部电路采用连接达林顿晶体管，如下图所示：

单达林顿对的电路图

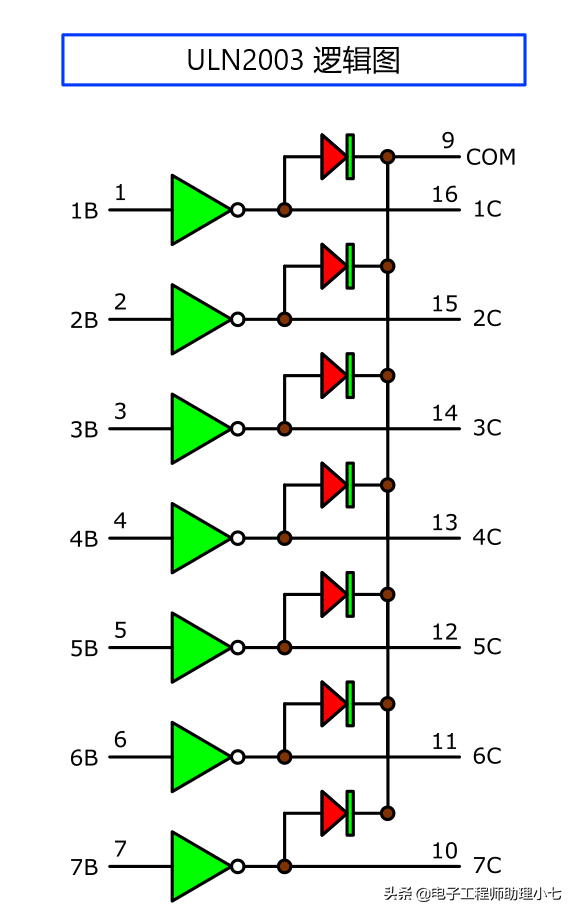

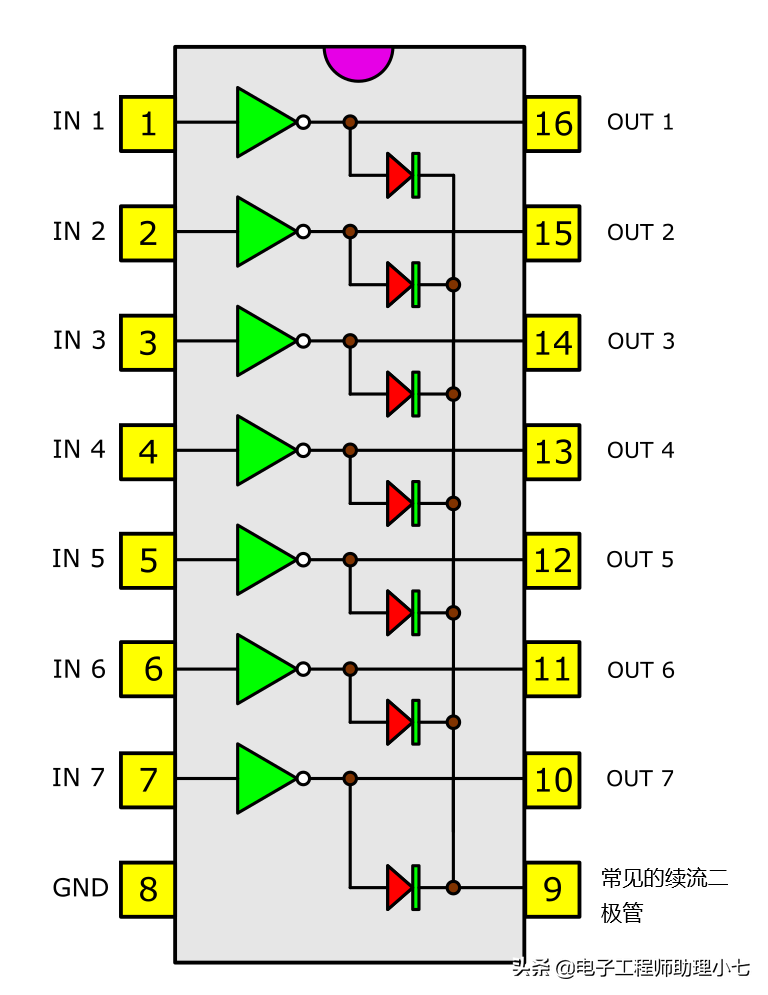

ULN2003A 具有续流二极管 ，可防止反电动势 。ULN2003A 逻辑图如下图所示：

ULN2003 逻辑图

五、ULN2003A 替代品

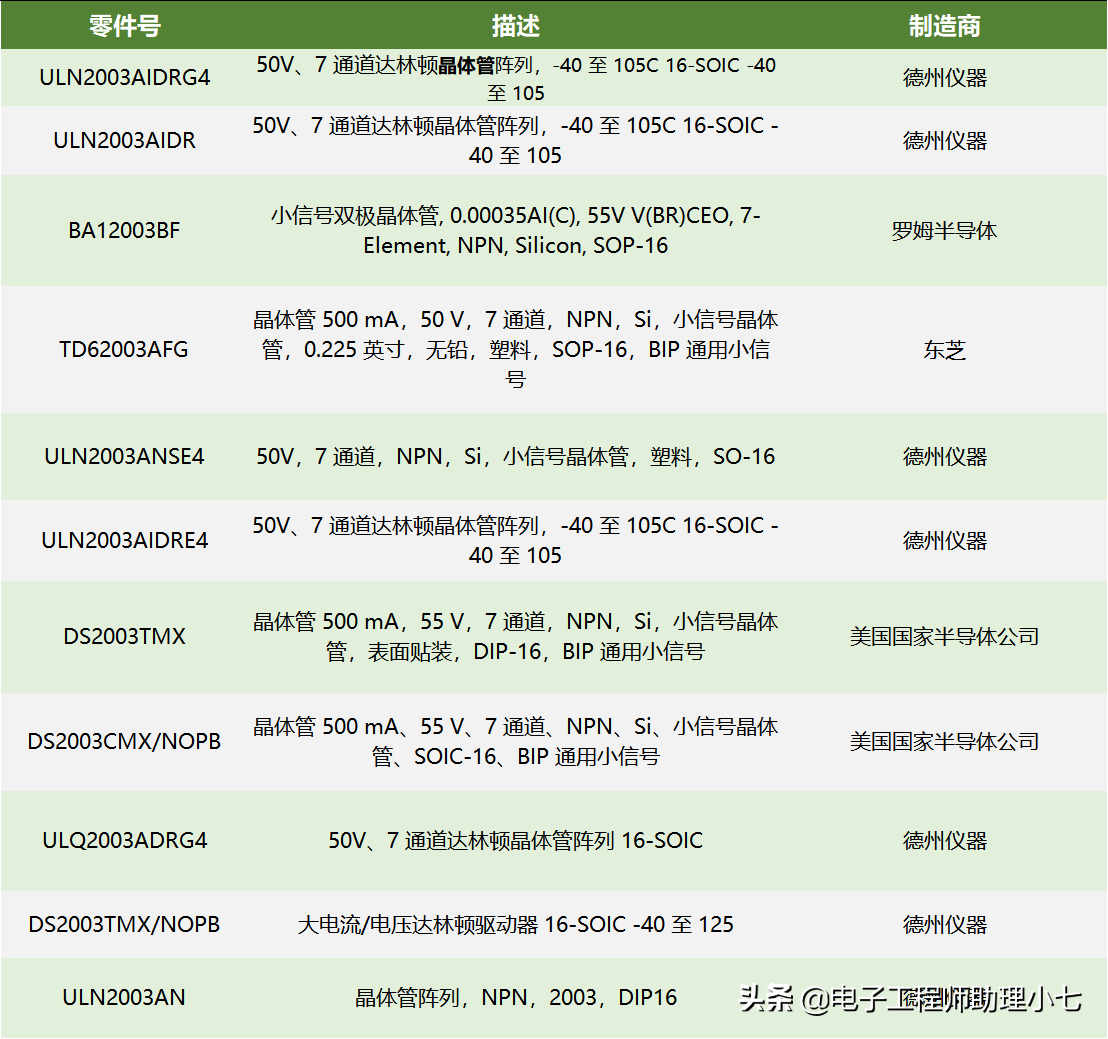

下面为 ULN2003A 替代品图 ，这里只是列举出来，大家在实际应用时，还需要考虑到引脚，封装和功能实现 。

ULN2003A 替代品

六、ULN2003A 引脚怎么接？

INPUT

引脚 1 到引脚 7 是输入 1 到输入 7 ，具有达林顿对的 7 个输入引脚，每个引脚都连接到晶体管的基极，可以使用 +5V 触发 。

OUTPUT

引脚 10 到引脚 16 是输出 1 到输出 7 ，它们是 7 个输入引脚的相应输出 。

只有当其各自的输入引脚为高电平（+5V）时，每个输出引脚才会接地。

电路的接地

接地参考电压 0V 。

COM

用作测试引脚，是可选 的。

ULN2003A 引脚接线图

八、ULN2003A 芯片应用

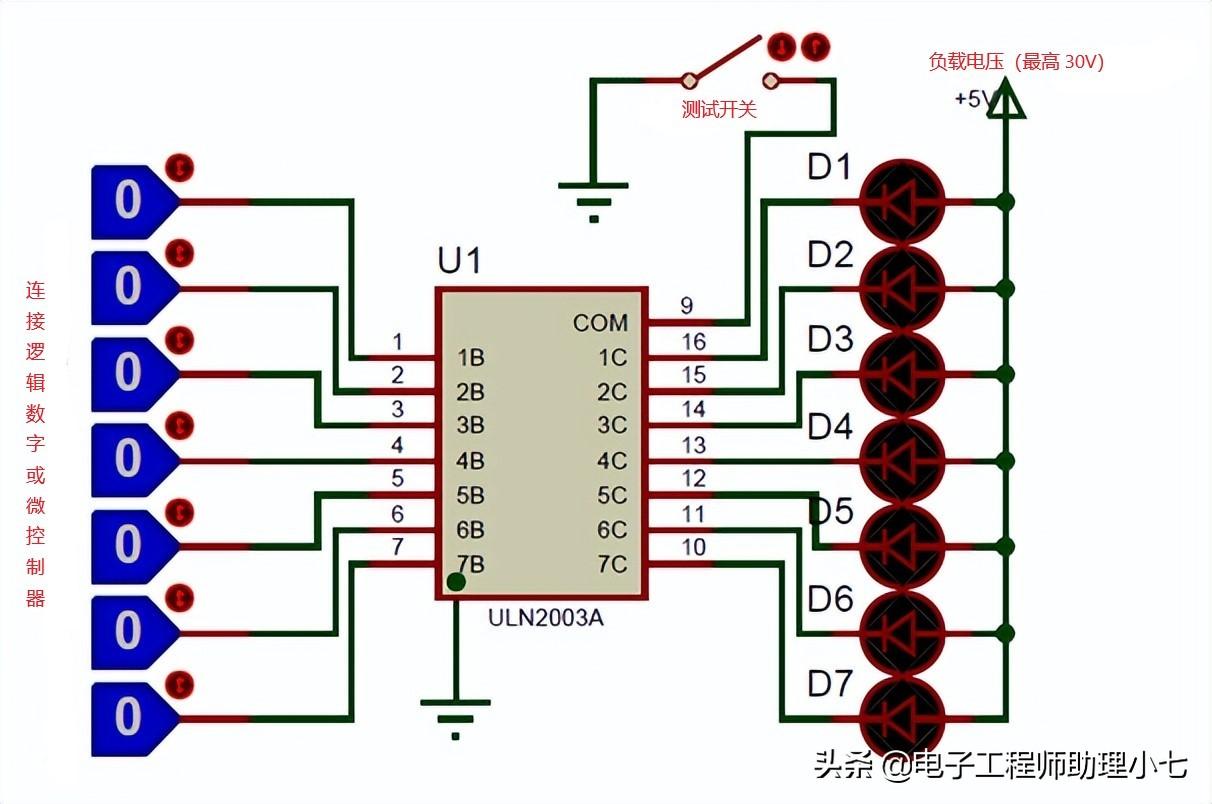

1、ULN2003A 芯片基本电路

下面的电路是一个基本电路，主要用来评估 ULN2003A IC 的功能。

该电路将 LED 视为电路中的负载 ，将逻辑引脚（蓝色）视为连接到数字电路或 Arduino 等微控制器的引脚。

LED 的正极引脚连接到正负载电压 ，而负极引脚连接到 IC 的输出引脚 ，这是因为当 IC 的输入引脚变重时，相应的输出引脚会接地。

当 LED 的负极接地时，电路完成，LED 发光。

连接到输出引脚的每个负载不得超过 50C 和 500mA。但是，通过将两个或更多输出引脚组合在一起，你可以运行更高的电流负载。

COM 引脚通过开关接地 ，，这意味着当该引脚接地时，所有输出引脚都将接地。

ULN2003A 芯片基本电路

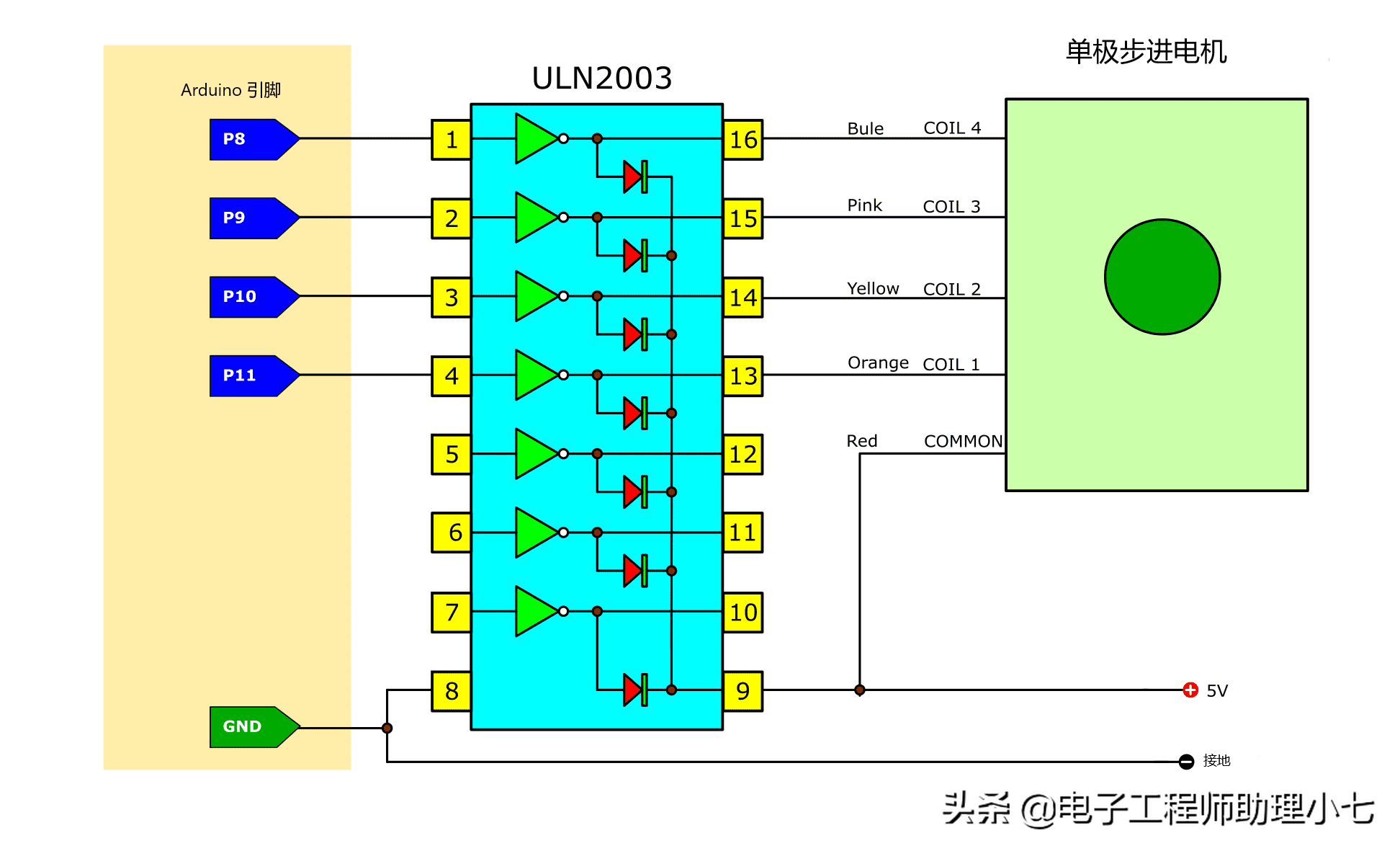

2、ULN2003步进电机驱动电路

ULN2003步进电机驱动电路

3、ULN2003 IC 作为继电器驱动器

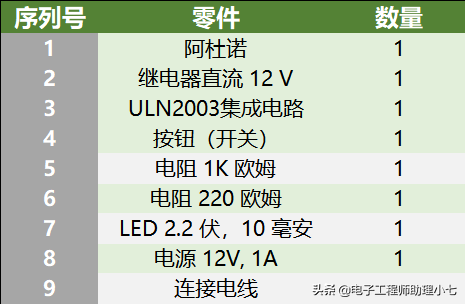

电路所需组件：

继电器与 ARDUINO 的 ARDUINO 接口 - 直流负载（5V、12V、24V……）

带直流负载的 ULN

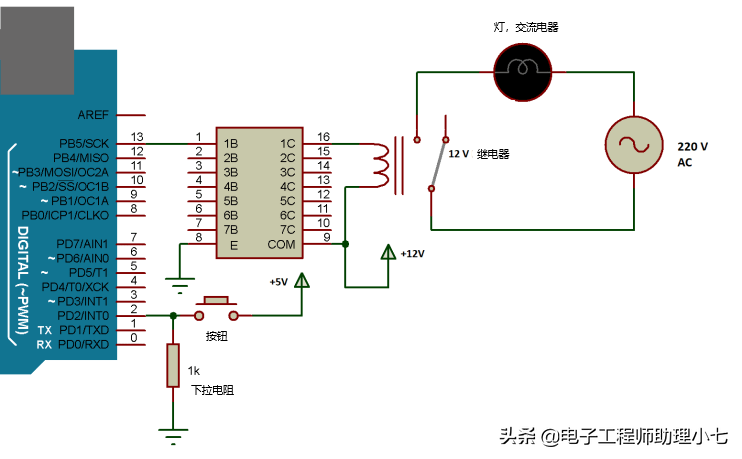

继电器与 ARDUINO 的 ARDUINO 接口 – 交流负载 (~ 220 V)

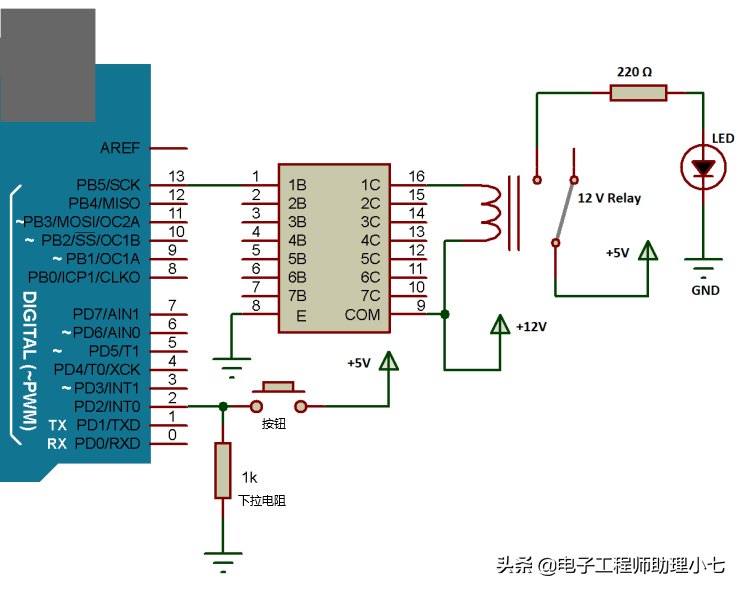

我们可以使用继电器为低压 或高压电器（如 110/220 V、60/50 Hz 交流 电器）连接 LED。 对于连接，交流电器见下面的电路图。

带交流负载的 ULN

我们知道 ULN IC 是达林顿对 IC 并且芯片上有晶体管 ，我们知道晶体管有 3 个端子，即基 极、发射极 、集电极 ，因此输入的基极 范围从1B 到 7B ，共发射极 接地到所有七个驱动 器和相应的集电极每个基本输入的输出 。+12V 到 COM 点用于保护电路免受反电动势影响的反激二极管 。

ULN2003 IC作为继电器驱动器的工作原理

初始条件–引脚 2 为低电平 （输入），引脚 13 为低电平 （输出）。按下连接在针脚 2 上的按钮，这将在针脚 2 处提供高电平信号 。这将使 引脚 13 的输出为高电平 。ULN 的输入 1 (1B) 接收 高信号 ，作为 ULN 反转逻辑，将在输出 (1C) 处获得低信号 。继电器的一个端子 连接到+12 V 电源（高电平），另一个端子从引脚 1C 变为低电平。 这将使继电器线圈通电并将继电器杆吸引到常开 (NO) 触点。导致打开 连接到继电器的设备输出： 当按下按钮 时，它会发出一个高信号，然后从针脚 13 发出一个高信号作为输出以触发继电器 ，这将打开直流或交流设备。当你松开按钮时，电器将关闭。

4、使用 ULN2003 IC 并口的步进电机驱动器

下图为一个易于构建的步进电机驱动器， 可让你通过计算机的并行端口精确控制单极步进电机。有了步进电机，你可以搭建很多有趣的小玩意，比如机器人、电梯、PCB钻孔机、摄像头平移系统、自动喂鱼器等等。

使用 ULN2003 IC 并口的步进电机驱动器

这个步进电机控制器连接图使用 2 个端口电压是 5Volt 和 12V 以及四个电阻，一个齐纳二极管。

ULN2003（高压大电流达林顿晶体管阵列）/MC1413 的四线连接是一个 7 位 50V 500mA TTL 输入 NPN 达林顿驱动器，这足以控制诸如 KP4M4-001 之类的四相单极步进电机。

5、其他应用

逻辑缓冲器继电器驱动器（用于驱动不同的负载）灯驱动器LED显示驱动器（显示设备）电机（步进和直流有刷电机）驱动器用于使用数字电路驱动大电流负载可驱动大电流 LED数字电子产品中的逻辑缓冲器用作 Arduino 的触摸传感器

以上就是今天的内容，大家记得关注 ，给我点赞 哦，欢迎大家在评论区留言 ，请各位大佬多多指教 。

图片来源于小红书
