芯片中有100多亿个晶体管，如此多晶体管，究竟是如何安上去的？

如今随着芯片制程的不断提升，芯片中可以有100多亿个晶体管，如此之多的晶体管，究竟是如何安上去的呢？

这是一个Top-down View 的SEM照片，可以非常清晰的看见CPU内部的层状结构，越往下线宽越窄，越靠近器件层。

这是CPU的截面视图，可以清晰的看到层状的CPU结构，芯片内部采用的是层级排列方式，这个CPU大概是有10层。其中最下层为器件层，即是MOSFET晶体管。

Mos管在芯片中放大可以看到像一个“讲台”的三维结构，晶体管是没有电感、电阻这些容易产生热量的器件的。最上面的一层是一个低电阻的电极，通过绝缘体与下面的平台隔开，它一般是采用了P型或N型的多晶硅用作栅极的原材料，下面的绝缘体就是二氧化硅。平台的两侧通过加入杂质就是源极和漏极，它们的位置可以互换，两者之间的距离就是沟道，就是这个距离决定了芯片的特性。

当然，芯片中的晶体管不仅仅只有Mos管这一种类，还有三栅极晶体管等，晶体管不是安装上去的，而是在芯片制造的时候雕刻上去的。

在进行芯片设计的时候，芯片设计师就会利用EDA工具，对芯片进行布局规划，然后走线、布线。

如果我们将设计的门电路放大，白色的点就是衬底, 还有一些绿色的边框就是掺杂层。

晶圆代工厂就是根据芯片设计师设计好的物理版图进行制造。

芯片制造的两个趋势，一个是晶圆越来越大，这样就可以切割出更多的芯片，节省效率，另外就一个就是芯片制程，制程这个概念，其实就是栅极的大小，也可以称为栅长，在晶体管结构中，电流从Source流入Drain，栅极（Gate）相当于闸门，主要负责控制两端源极和漏级的通断。电流会损耗，而栅极的宽度则决定了电流通过时的损耗，表现出来就是手机常见的发热和功耗，宽度越窄，功耗越低。而栅极的最小宽度（栅长），也就是制程。缩小纳米制程的用意，就是可以在更小的芯片中塞入更多的电晶体，让芯片不会因技术提升而变得更大。

但是我们如果将栅极变更小，源极和漏极之间流过的电流就会越快，工艺难度会更大。

芯片制造过程共分为七大生产区域，分别是扩散、光刻、刻蚀、离子注入、薄膜生长、抛光、金属化，光刻和刻蚀是其中最为核心的两个步骤。

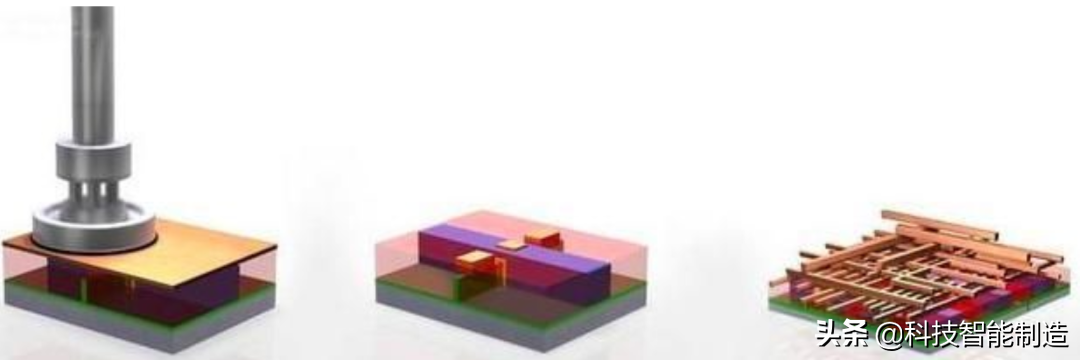

而晶体管就是通过光刻和蚀刻雕刻出来的，光刻就是把芯片制作所需要的线路与功能区做出来。利用光刻机发出的光通过具有图形的光罩对涂有光刻胶的薄片曝光，光刻胶见光后会发生性质变化，从而使光罩上的图形复印到薄片上，从而使薄片具有电子线路图的作用。这就是光刻的作用，类似照相机照相。照相机拍摄的照片是印在底片上，而光刻刻的不是照片，而是电路图和其他电子元件。

刻蚀是使用化学或者物理方法有选择地从硅片表面去除不需要材料的过程。通常的晶圆加工流程中，刻蚀工艺位于光刻工艺之后，有图形的光刻胶层在刻蚀中不会受到腐蚀源的显著侵蚀，从而完成图形转移的工艺步骤。刻蚀环节是复制掩膜图案的关键步骤.

而其中，还涉及到的材料就是光刻胶，我们要知道电路设计图首先通过激光写在光掩模板上，然后光源通过掩模板照射到附有光刻胶的硅片表面，引起曝光区域的光刻胶发生化学效应，再通过显影技术溶解去除曝光区域或未曝光区域，使掩模板上的电路图转移到光刻胶上，最后利用刻蚀技术将图形转移到硅片上。

而光刻根据所采用正胶与负胶之分，划分为正性光刻和负性光刻两种基本工艺。在正性光刻中，正胶的曝光部分结构被破坏，被溶剂洗掉，使得光刻胶上的图形与掩模版上图形相同。相反地，在负性光刻中，负胶的曝光部分会因硬化变得不可溶解，掩模部分则会被溶剂洗掉，使得光刻胶上的图形与掩模版上图形相反。

我们可以简单地从微观上讲解这个步骤。

在涂满光刻胶的晶圆（或者叫硅片）上盖上事先做好的光刻板，然后用紫外线隔着光刻板对晶圆进行一定时间的照射。原理就是利用紫外线使部分光刻胶变质，易于腐蚀。

溶解光刻胶：光刻过程中曝光在紫外线下的光刻胶被溶解掉，清除后留下的图案和掩模上的一致。

“刻蚀”是光刻后，用腐蚀液将变质的那部分光刻胶腐蚀掉（正胶），晶圆表面就显出半导体器件及其连接的图形。然后用另一种腐蚀液对晶圆腐蚀，形成半导体器件及其电路。

清除光刻胶：蚀刻完成后，光刻胶的使命宣告完成，全部清除后就可以看到设计好的电路图案。

而100多亿个晶体管就是通过这样的方式雕刻出来的，晶体管可用于各种各样的数字和模拟功能，包括放大，开关，稳压，信号调制和振荡器。

晶体管越多就可以增加处理器的运算效率；再者，减少体积也可以降低耗电量；最后，芯片体积缩小后，更容易塞入行动装置中，满足未来轻薄化的需求。

芯片晶体管横截面

到了3nm之后，目前的晶体管已经不再适用，目前，半导体行业正在研发nanosheet FET（GAA FET）和nanowire FET（MBCFET），它们被认为是当今finFET的前进之路。

三星押注的是GAA环绕栅极晶体管技术，台积电目前还没有公布其具体工艺细节。三星在2019年抢先公布了GAA环绕栅极晶体管，根据三星官方的说法，基于全新的GAA晶体管结构，三星通过使用纳米片设备制造出MBCFET(Multi-Bridge-Channel FET，多桥-通道场效应管)，该技术可以显著增强晶体管性能，取代FinFET晶体管技术。

此外，MBCFET技术还能兼容现有的FinFET制造工艺的技术及设备，从而加速工艺开发及生产。

芯片的晶体管数量，是如何走到今天？

来源：内容来自cpuTECHandECO，谢谢。

以英特尔4004的诞生为开端，五十年的微处理器历史已经书写完成。几乎没有一个领域像微处理器那样发展的如此迅速，在短短五十年间，微处理器的发展跨越了七个数量级--从2300个晶体管到540亿个。最初的4位单个ALU设计已经演变成众核巨无霸，这些进步几乎为人类生活的每个方面提供了动力。 为了说明这些变化，MPR重点突显了一些能定义整个行业的产品，包括英特尔8088、MIPS R2000、DEC Alpha 21164、英特尔Core Duo、IBM Power8和NvidiaA100。每一个产品都通过频率和微体系结构的升级展示出不断增长的性能。 在过去的50年里，晶体管数量的上升与戈登-摩尔的预测（摩尔定律）保持了惊人的一致，即晶体管的数量每两年就会翻一番。将这一翻倍速度应用于4004的晶体管，预测2020年将出现540亿个晶体管的处理器，如图1所示，Nvidia通过A100实现了这一目标。尽管晶体管数量仍然与性能密切相关，但在这段期间，各公司也通过电路结构和微体系结构创新提高了性能。 图1 50年的晶体管数量（按照摩尔定律，这一数字稳定的每两年翻一倍。Nvidia的A100，当前达到光罩孔极限尺寸的芯片（reticle-size chip），完美的匹配这一预测。（数据来源：各个厂商））

一个人的军队推出4004

英特尔于1971年发布了其4位4004处理器，在两英寸晶圆上以10微米的工艺制造它。与以前拥有几十或几百个晶体管的集成电路相比，它是当时最先进的设计，包括2250个晶体管。然而，它是由单独一名工程师费德里科-法金（Federico Faggin）创造的，他每周工作80小时，以按期交付740kHz的处理器（见MPR 12/18/06，"英特尔4004的35周年"）。除了设计逻辑和电路之外，他还必须手工切割用于制造光学掩模的红宝石薄膜。在一个自我陶醉的时刻，设计师在一个掩模上刻下了“F.F.”。 4004只实现了46条指令，其中5条是双倍长度。该处理器集成了一个单一的ALU，在8个时钟周期内完成4位加法（和大多数其他指令），使其有效执行率低于0.1MHz。尽管有一个完整的CPU，尺寸为12平方毫米，但4004无法独立运行，因为除了64位（16x4位）寄存器文件外，它缺乏任何存储器。因此，Faggin还交付了4001 ROM芯片、4002总线接口芯片、4002 RAM芯片和4003总线接口芯片。 4004彻底改变了市场，因为它是第一个软件可编程的芯片。它首先服务于Busicom公司的141-PF计算器，因为该公司拥有该设计的独家权利。但Intel意识到可编程性使这一设计适用于广泛的系统，因此它通过谈判达成协议，允许Intel向其他客户出售4004，从而开创了微处理器市场。即使在1971年，该公司也着眼于游戏市场；例如，4004最终进入了弹球机，为曾经的纯机械游戏增添了光彩。

8088为IBM个人电脑提供动力

16位的Intel 8088于1979年投入生产。如图2所示，该公司使用其3微米技术制造了这个包含29000个晶体管的芯片。峰值速度徘徊在5MHz左右。英特尔在其新建的以色列海法实验室创造了8088。该处理器与8086基本相同，后者引入了x86指令集，但8088将外部总线接口减少到8位以降低系统成本。与8086一样，它有一个6字节的取指队列，一个16位的ALU和16位的寄存器。它的简单流水线有两个流水段：取指/译码和执行。 图2 AMD的8088芯片晶片管芯照片

（8088有33平方毫米和29,000个晶体管。虽然芯片最早是Intel设计的，许多类似AMD的厂商获得了设计授权能够进行制造。（照片源自Pauli Rautakorpi《维基百科<https://en.wikipedia.org/wiki/Intel_8088#/media/File:AMD_8088_die.JPG>》，按照CC BY 3.0授权））

然而，与8086相比，8088由于其较窄的数据总线和较小的预取队列而出现性能问题。它体现了顺序处理器的低效率：例如，程序员需要将长指令与短指令交错使用，以避免瓶颈。8088在调用、跳转和中断方面也有困难，因为这些指令重置了预取队列，可能需要15个周期来重新填充。4004需要定制存储芯片，而8088可以使用商品RAM和ROM。客户通常将8088与英特尔的8位锁存器8282处理器、8284时钟发生器、8位8287驱动器、8288总线控制器、8259总线仲裁器和8087数学协处理器配对使用。 8088在第一台IBM PC中赢得了一个重要的设计，确保了英特尔和x86体系结构在个人电脑PC革命的长期中心地位。英特尔并不是唯一一家提供8088解决方案的公司；IBM要求有第二个供应来源，因此英特尔将8088设计授权给AMD、NEC、德州仪器和其他公司。在这一时期，授权处理器是很常见的，但英特尔最终在1985年的80386时代停止了这种做法。

MIPS提供了第一个RISC处理器

MIPS计算机系统公司在1986年提供了MIPSISA的第一个商业实现，从而震撼了计算机体系结构的世界。R2000是第一个商业化的RISC体系结构，启动了RISC与CISC的辩论。这款32位110,000晶体管的芯片有三个速度等级：8.3MHz、12.5MHz和15MHz。MIPS是第一批无工厂产线的处理器供应商之一，将R2000外包给Sierra半导体公司并使用其2微米的双层金属CMOS工艺（见MPR 2/89，"MIPS挑战SPARC和88000"）。 R2000的执行引擎有一个ALU和一个乘法/除法单元。简化的RISC结构在每个时钟周期处理一条指令，远远超过了竞争性的CISC处理器。该CPU有五个流水段，使其成为未来几十年内的顺序RISC设计模板，包括RISC-V的RocketCPU。像同时期的80386一样，R2000需要外部芯片来实现高速缓冲存储和（可选择）执行浮点（FP）运算。 R2000在工作站和服务器制造商中特别受欢迎。其强大的数学性能使MIPS成为工程师和科学家的理想选择，而ISA因其优化的软件栈而变得更加流行。编译器设计者帮助创建了最早的ISA模拟器之一，这加速了UNIX在MIPS机器上的应用。

DEC在性能上压倒了英特尔

如图3所示，Alpha 21164是一款野兽般的微处理器。数字设备公司（DEC）于1994年发布，它的最高频率为300MHz（见MPR 9/12/94，"Digital公司以21164引领潮流"）。七级流水线比任何竞争者的设计都要深，使该处理器具有速度优势。21164实现了DEC专有的64位Alpha体系结构，支持UNIX和OpenVMS。该公司用自己的0.5微米工艺制造该芯片，塞进了930万个晶体管。 图3 DEC公司Alpha 21264的晶片管芯照片

（这款芯片在当时是庞然大物，尺寸为314平方毫米。主频300MHz，远远超过其他竞争芯片。（照片源自Pauli Rautakorpi《维基百科<https://en.wikipedia.org/wiki/Intel_8088#/media/File:AMD_8088_die.JPG>》，按照CC BY 3.0授权））

21164的超标量微体系结构与最近的处理器相似。它集成了一个8KB的指令缓存，并将指令传递给一个宽度为4的译码器，该解码器每个周期向执行引擎发出四条译码后的指令。21164包括两个整数单元和两个浮点单元用于算术运算。它还实现了一个片上二级缓存，容量为96KB。该设计有一个43位的虚拟地址空间和一个40位的物理地址空间，使其能够处理比同时代更多的存储。8TB的虚拟内存和1TB的DRAM。这种地址空间为需要大型数据集的应用提供了独特的优势。 在发布时，21164扩大了DEC的性能领先优势：它在SPECint95中的得分是15.4，在SPECfp95中的得分是21.1，在这两个方面都超过了英特尔的Pentium。由Alpha 21164驱动的系统因此完成了新的壮举，如CAD建模，多媒体编辑，甚至是视频会议。1994年，DEC公司处于世界之巅，因为它的Alpha组合提供了无可匹敌的性能。但是，当英特尔的Pentium Pro（P6）到来时，好日子就结束了，它使用RISC技术来提高x86性能。从那时起，RISC在PC和服务器中的受欢迎程度急剧下降，DEC在2001年放弃了Alpha。

酷睿双核是第一个多核PC处理器

英特尔在2006年发布了Core Duo，这是第一个多核的个人电脑PC处理器。服务器之前已经采用了多核芯片，但该公司将这种方法带到了个人电脑上，为笔记本电脑和台式机提供了两种不同的设计（见MPR 10/3/05，"Yonah做双核的权利"）。该公司在其65纳米节点上制造了管芯面积为143平方毫米的台式机版本（Conroe），包装了2.91亿个晶体管。它的频率达到3.0GHz，同时运行32位和64位x86体系结构。在英特尔的高主频NetBurst方法火了之后，Conroe是第一批使用Core微体系结构的处理器之一，该体系结构仍然是该公司目前旗舰CPU的基础。 酷睿双核Core Duo开启了今天的多核运动，并成为中心。通过将两个CPU装在一个管芯Die上以填补其晶体管预算，英特尔大大提升了性能。另一个选择是建立一个更复杂的单核CPU，相对于上一代产品，其尺寸增加了一倍，但这被证明是不可行的。乱序的Core CPU核心集成了一个32KB的指令和数据缓存，四个解码器，一个96个条目的重排缓冲器，以及五个用于内存和算术操作的执行端口。它集成了一个128位SIMD单元，用于加速英特尔的向量（SSE）扩展。 新的双核处理器不仅因其性能而闻名，而且还因其（当时）令人印象深刻的65W功耗TDP等级而闻名。然而，双核模式给软件带来了问题，这些软件被设计为在单个CPU上运行。工程师需要实现多线程编程模型。发布升级的软件花了几年时间；在这期间，很少有用户能看到承诺的性能提升。

Power8将多线程带入一个新的水平

到2014年，多线程软件已经成为常态，但Power8将多线程带到了一个新的水平。2014年发布的它是一个多线程的怪物，包装了12个核心，有96个线程（见MPR 12/29/14，"Power8冲击商业市场"）。IBM用22纳米绝缘体上硅（SOI）工艺制造了这颗190W的芯片。即使按照现代标准，它也是巨大的，面积为650mm2，装有42亿个晶体管，如图4所示。这也是第一个可供商业购买的POWER芯片。 图4 Power8的晶片管芯照片

（在2014年，IBM通过12核，每核4线程将多线程推进到新的高度。22纳米的晶片管芯尺寸是650平方毫米，同时封装了42亿晶体管。（由IBM拍摄的晶片管芯照片））

在设计Power8时，片上存储器成为IBM的重点。该芯片每个内核采用512KB的二级缓存，96MB的嵌入式DRAM（eDRAM）用于L3缓存。eDRAM的使用是独一无二的：它使IBM能够在芯片上集成大量的存储，而单靠SRAM是不可能做到的。即使是巨大的内核数量，Power8的速度也达到了3.6GHz。该设计的特点是具有14个执行单元的特别宽的执行引擎，可以处理分支以及整数、浮点、定点和向量操作。广泛的执行引擎帮助Power8在IPC方面超过了竞争对手。 该处理器仍然让Intel在服务器市场上赚到钱。Power8的价格比英特尔的旗舰产品至强E5-2699v3低30%，提供类似的整数性能和领先的浮点性能。全球的银行家和零售商都受益于定点的十进制引擎，它加速了传统的Cobol软件。尽管有更好的性能和更低的价格，但该处理器缺乏X86兼容性，使其在IBM自己的系统之外没有获得吸引力。

Nvidia A100达到了光照极限（Reticle Limit）

Nvidia的A100最能代表当今的高性能处理器，它使用专门的体系结构在一个流行的应用程序上实现了领先的性能。该公司的GPU已经成为神经网络训练的代名词（见MPR 6/8/20，"Nvidia A100在AI性能方面名列前茅"）。在过去十年中，人工智能应用的普及率飙升，触及日常生活的许多方面。但神经网络带来的巨大计算压力造成了对专门硬件的需求。用于数据中心400W的A100 GPU在20年第二季度投入量产，并立即成为AI的热门产品。它具有540亿个晶体管；在7纳米统一中，826毫米的巨大芯片测试了台积电的光照尺寸极限。 A100实现了Nvidia的AmpereGPU体系结构，以加速AI训练和推理。VLIW配置减少了指令调度逻辑，许多SIMD单元有利于计算神经网络经常采用的大型卷积。该芯片有108个GPU核心，包含矩阵乘法单元和向量ALU。它的发布使英伟达处于人工智能市场的顶端。该公司围绕A100及其他基于GPU的人工智能加速器建立了一个庞大的软件生态系统，其目标是几乎所有可以想象的领域，从医疗保健到农业到分子动力学。

摩尔定律的胜利

如表1所示，在过去的50年里，单个芯片上的晶体管数量已经爆炸性增长。表中的每个产品都需要重大的工艺技术进步，从光学光刻到紫外线、多重曝光，以及今天的EUV（见MPR 5/20/19，"EUV工艺达到大规模生产"）。晶体管面积下降了200万倍。随着缺陷率的下降和工艺的改进，晶片管芯尺寸也在增加，允许每个芯片有更多的晶体管。这些因素使更复杂的微体系结构、更多的片上存储器，以及最终每片更多的内核成为可能，提高了性能。 表1 历史上的MPU对比

（50多年来，晶体管数量猛增。这种增长之所以可能，是因为主流工艺技术的改进。†使用了向量（SIMD）单元。(来源：厂商））

对于基于CPU的处理器，频率上升了四个数量级。4004开始时不到1MHz，但现代Intel处理器可以达到5,200MHz。CPU设计者使用了两种技术来提高时钟频率：一种是依靠代工厂提高晶体管速度，另一种是通过微体系结构的升级来实现收益。 虽然A100是一个GPU，但MPR仍然认为它是一个处理器，因为它加载和执行指令。MPR把Nvidia的芯片包括在内，以强调GPU和AI产品现在是如何推动摩尔定律的。最先进的设计有数百个1,024位的ALU，与原始微处理器上的单一4位ALU相比，相差甚远。

我们是如何走到今天的？

没有一篇文章能涵盖微处理器50年的全部历史。MPR的精心策划包括了其认为在这个时间段内具有代表性的产品，强调了处理器所经历的许多结构变化。最早的例子只能执行最基本的功能，如加法，而且缺乏片上存储器。随着时间的推移，设计者集成了一些功能，如浮点单元和总线接口，而这些功能以前是在独立的芯片上。 一旦整个CPU都在芯片上，公司开始增加更多的CPU。数据路径从4位扩展到64位，对于专门的SIMD单元来说甚至更宽（在这个过程中消耗了许多晶体管）。缓存在20世纪80年代开始成为一种外部功能，在20世纪90年代转移到芯片上，并发展成为今天复杂的多级缓存。更深的流水线实现了更高的时钟速度，但它们需要更多的缓冲器和旁路逻辑，进一步增加了晶体管数量。 虽然更深的流水线和更宽的执行单元等技术似乎已经达到了极限，但芯片设计者仍在试图通过尝试不同的方法来提高性能，如特定应用和异构体系结构。当他们缺乏更好的想法时，他们会增加更多的CPU内核，尽管很少有PC应用能够使用它们。 相对于人类历史的跨度，50年几乎是一个小点。然而，在这个微不足道的时期，微处理器的发展速度令人难以置信。它们无处不在，从微波炉到自动驾驶汽车。当人们花时间欣赏微处理器时，也必须记住这项宝贵的发明是如何从简陋的4004开始的。

*免责声明：本文由作者原创。文章内容系作者个人观点，半导体行业观察转载仅为了传达一种不同的观点，不代表半导体行业观察对该观点赞同或支持，如果有任何异议，欢迎联系半导体行业观察。

今天是《半导体行业观察》为您分享的第2965内容，欢迎关注。
