内部结构神似iPhone，魅族PRO7拆解

上个月7月26号，魅族在珠海大剧院发布了2017年新旗舰机-魅族PRO7

魅族PRO 7最大的亮点是后壳配备1.9寸高清彩色 AMOLED屏幕，搭配独有视觉设计与操作逻辑。「画屏」支持天气提醒、微信消息提醒、抢红包提醒、来电提醒、计步器等。

开箱

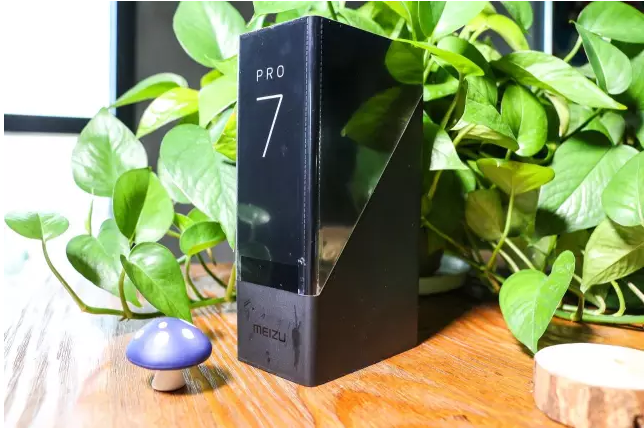

魅族PRO 7采用黑色硬质塑料盒，上面亮黑材质印有银色 PRO 7标志，下面磨砂材质刻蚀魅族 logo。

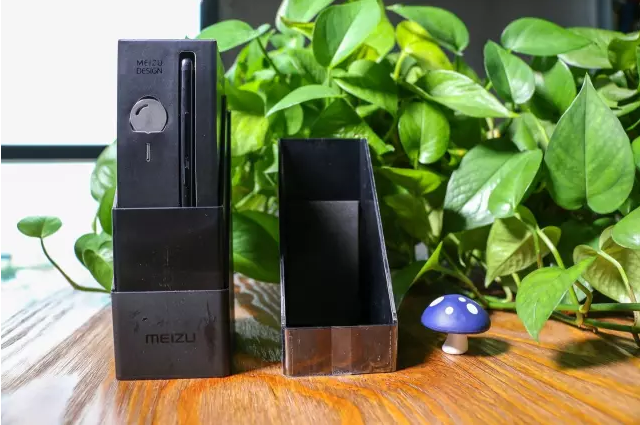

对称梯形，上半盒取下后，露出竖着的PRO 7和一个SIM 卡取卡针。

盒内还有数据线充电器、说明书和一个手机壳 。

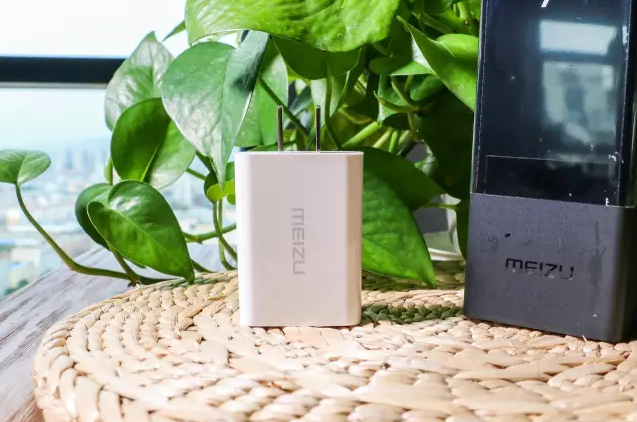

充电器值得说一下，输出5V/ 8V·3A或者12V·2A，为24W快充方案。

这次我们购买到的是静谧黑地PRO 7，4GB+64GB、P25处理器版。

初见PRO 7

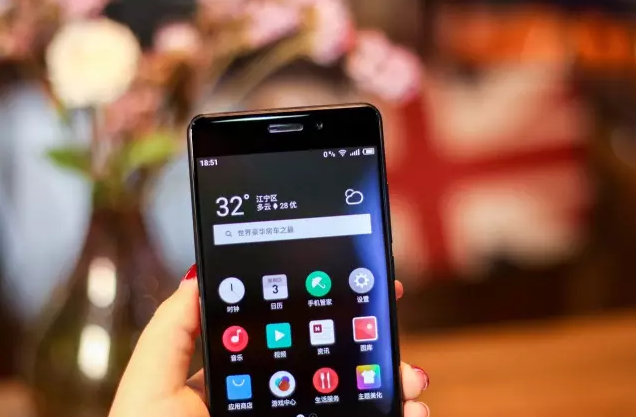

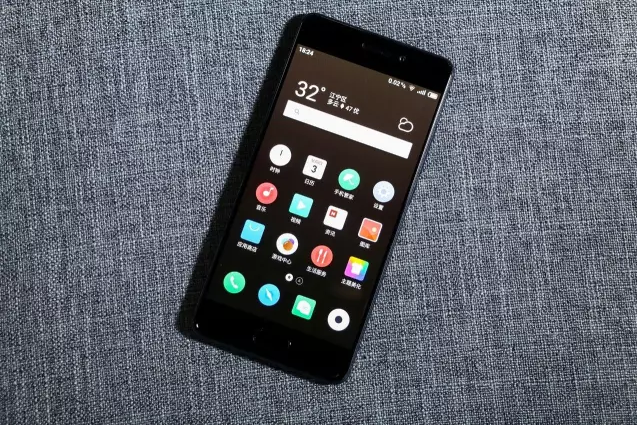

魅族PRO7正面

显示屏为5.2寸，1080P AMOLED，正面延续魅族简洁设计。 整机单手握持无压力，距离感应器集成在听筒位置开孔。

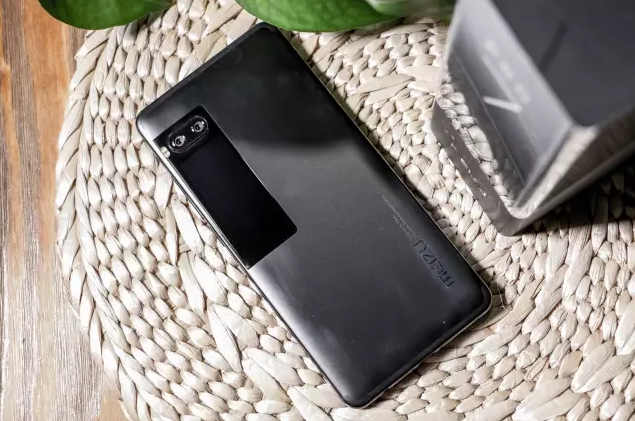

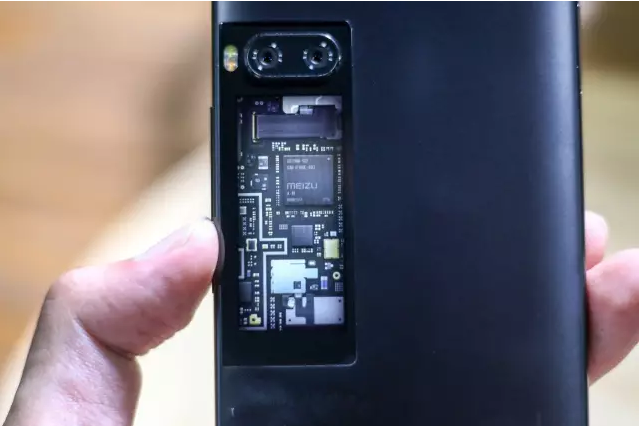

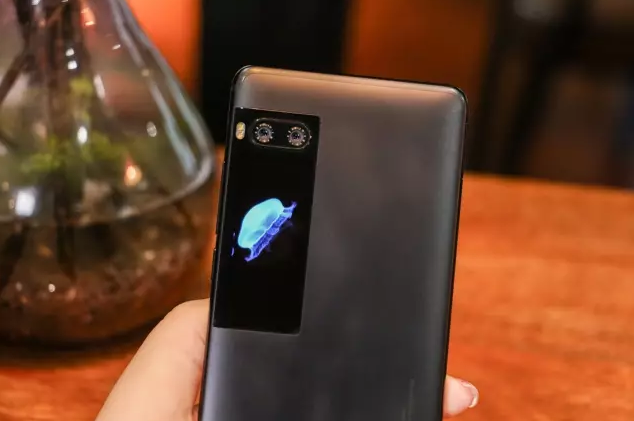

魅族PRO7背面“画屏”

画屏镶嵌于后壳，玻璃和金属之间的衔接很流畅，但是两种材质还是有明显的差异视觉感受。

拆机

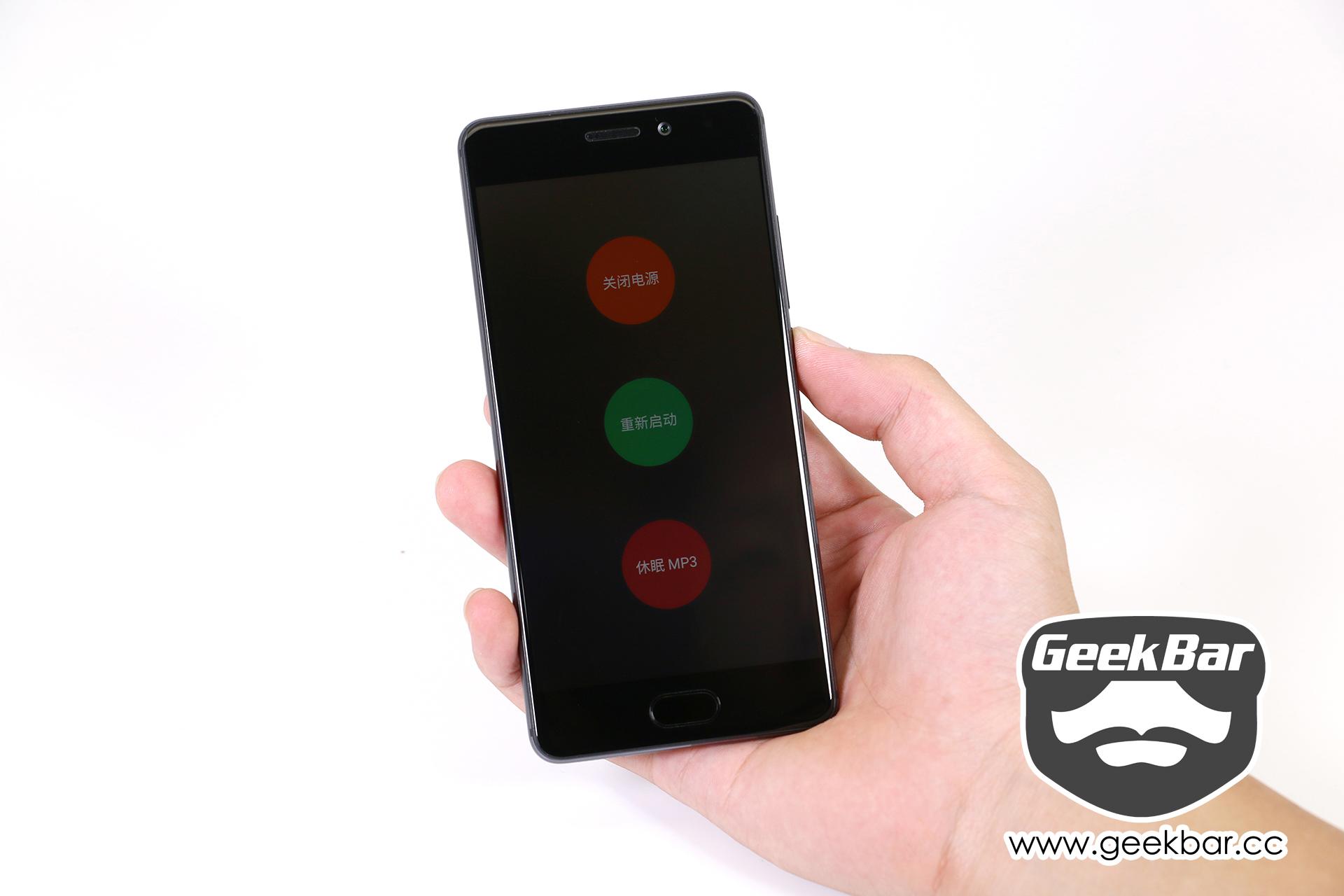

1、关机 （第三个选项是休眠MP3模式）

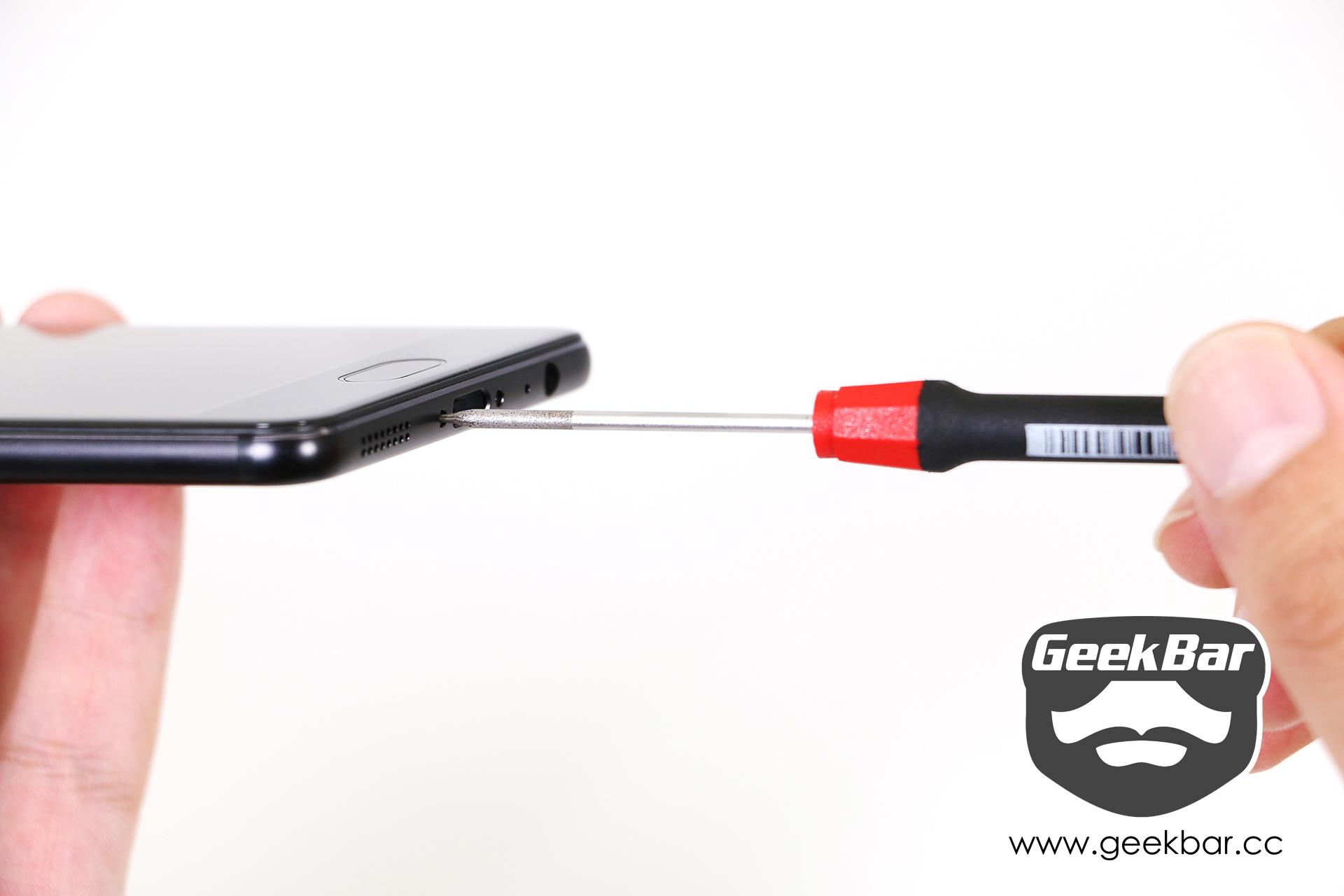

2、拆除底部两个五角螺丝

3、使用吸盘打开屏幕

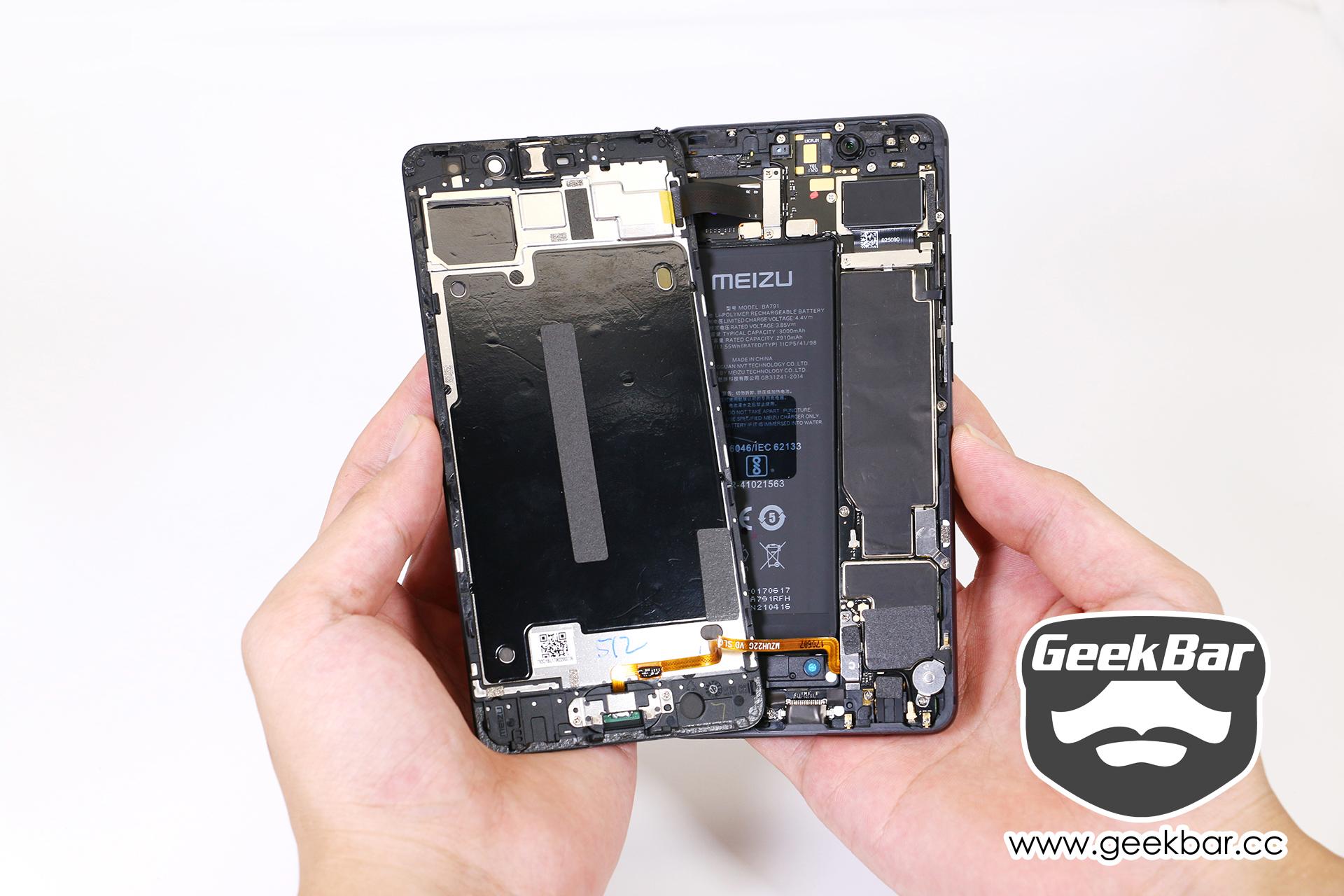

4、采用和iPhone类似的，屏幕卡扣设计，内部观感和布局也与iPhone类似

Home键固定在在屏幕上，通过排线与主板链接。

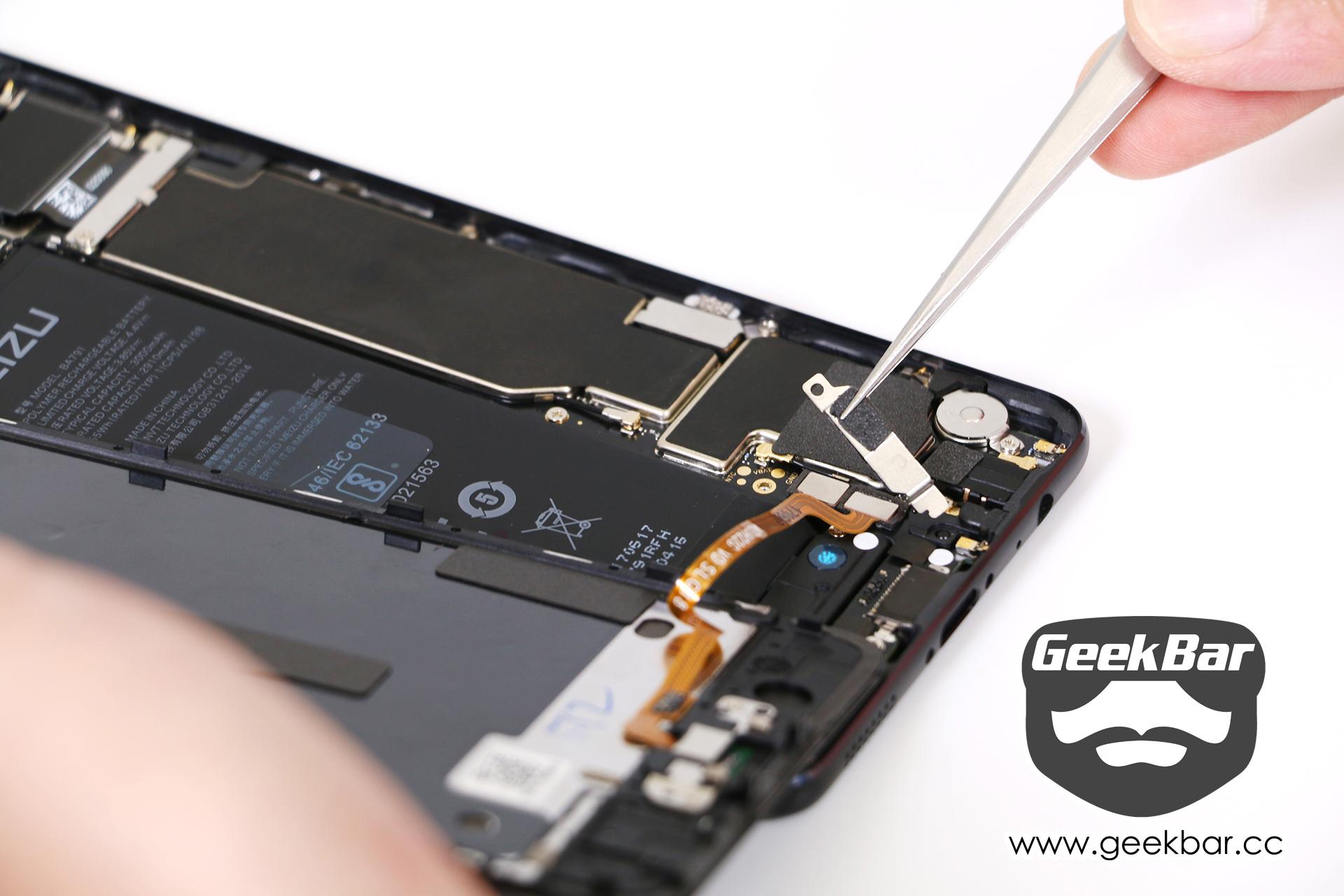

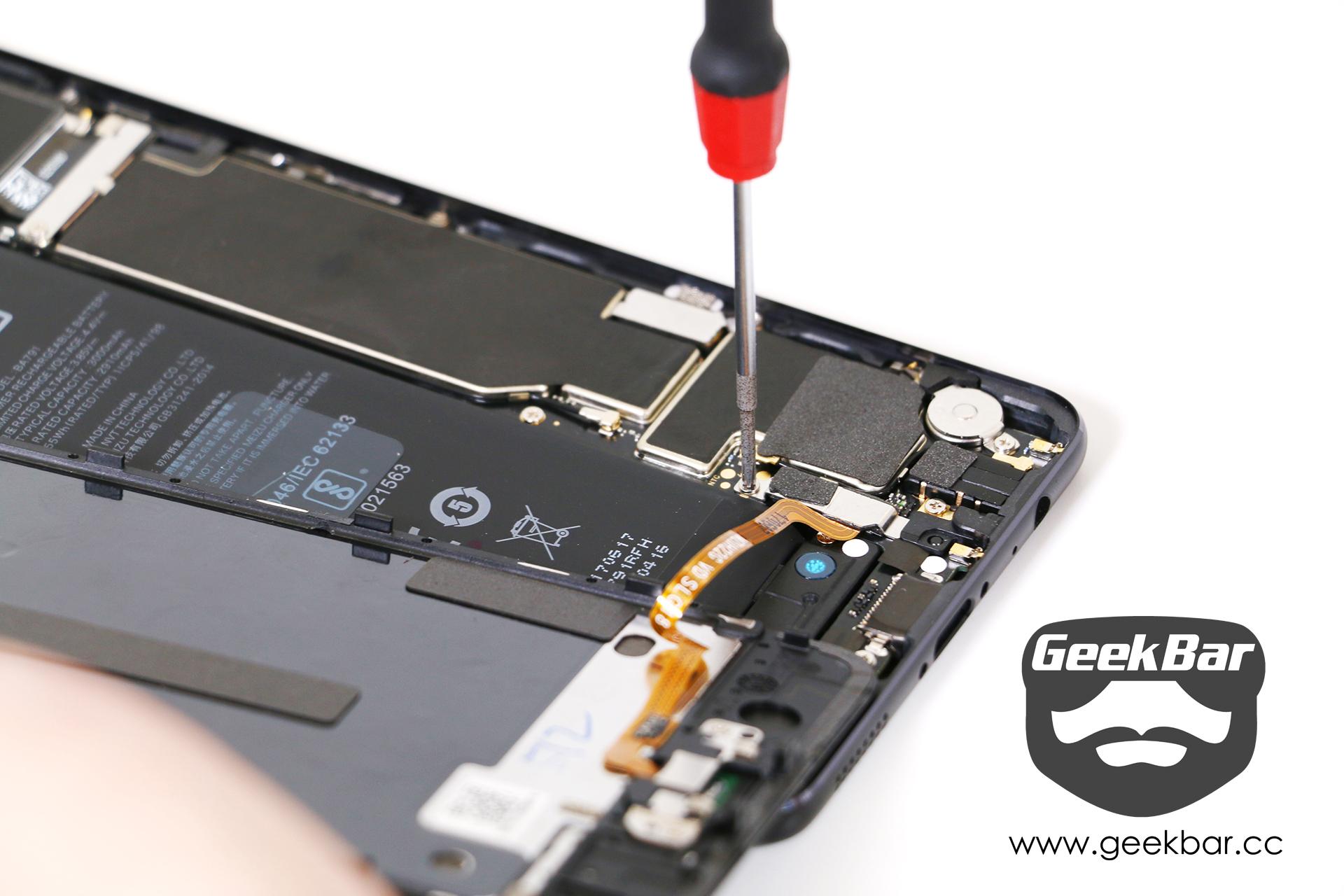

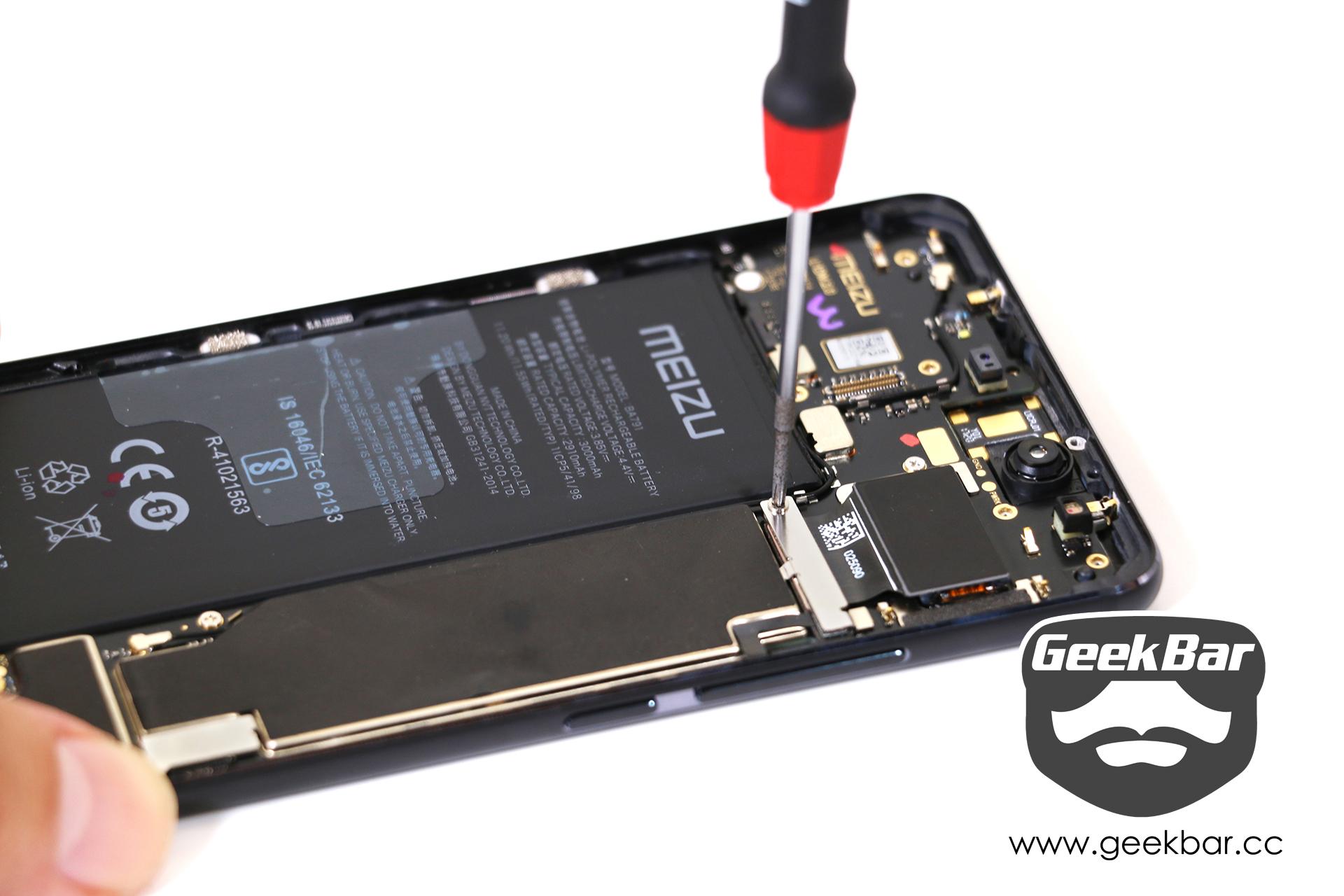

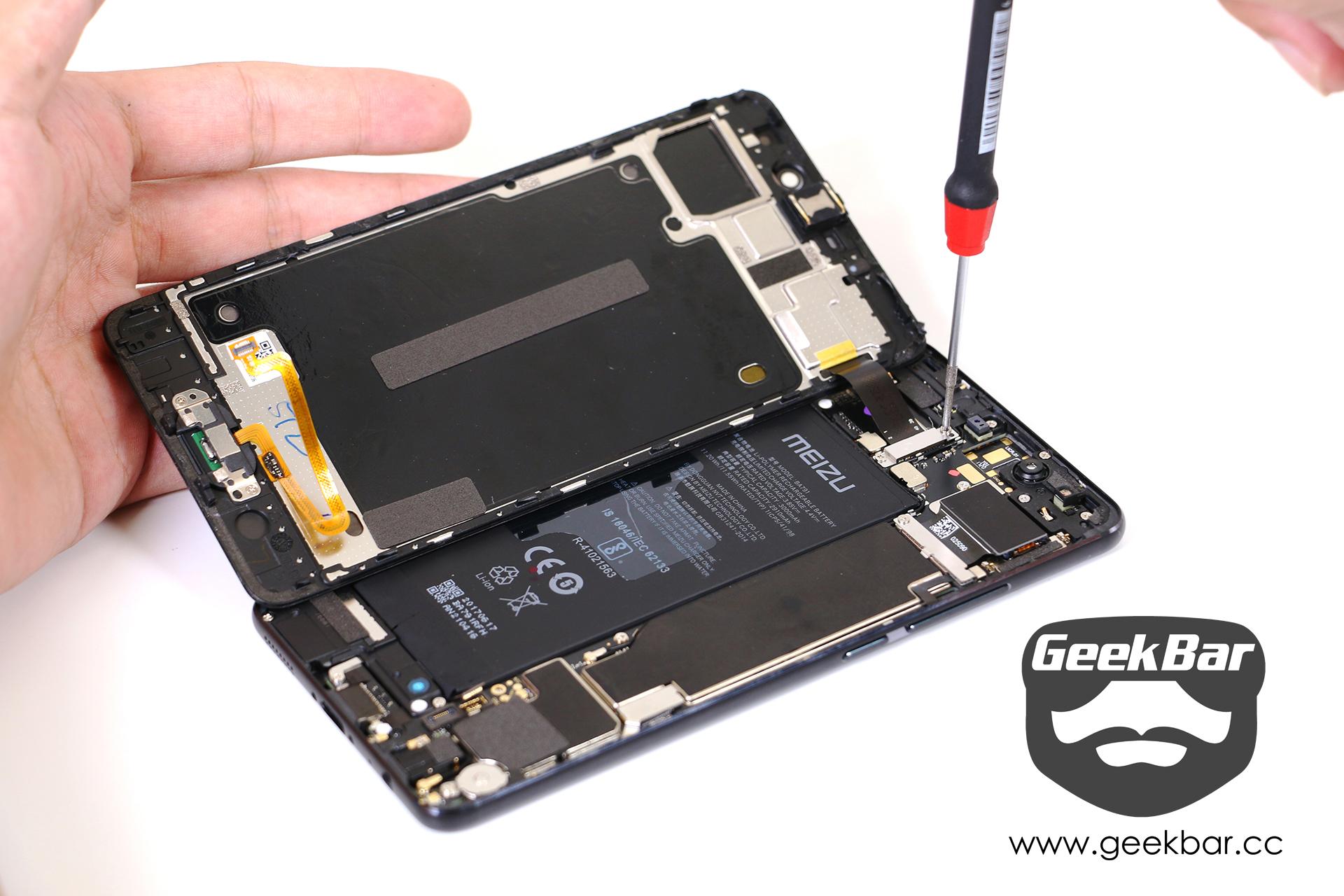

5、Home 键排线与电池排线使用挡板由一个螺丝固定， 拆除固定挡板的十字螺丝

6、移除固定挡板

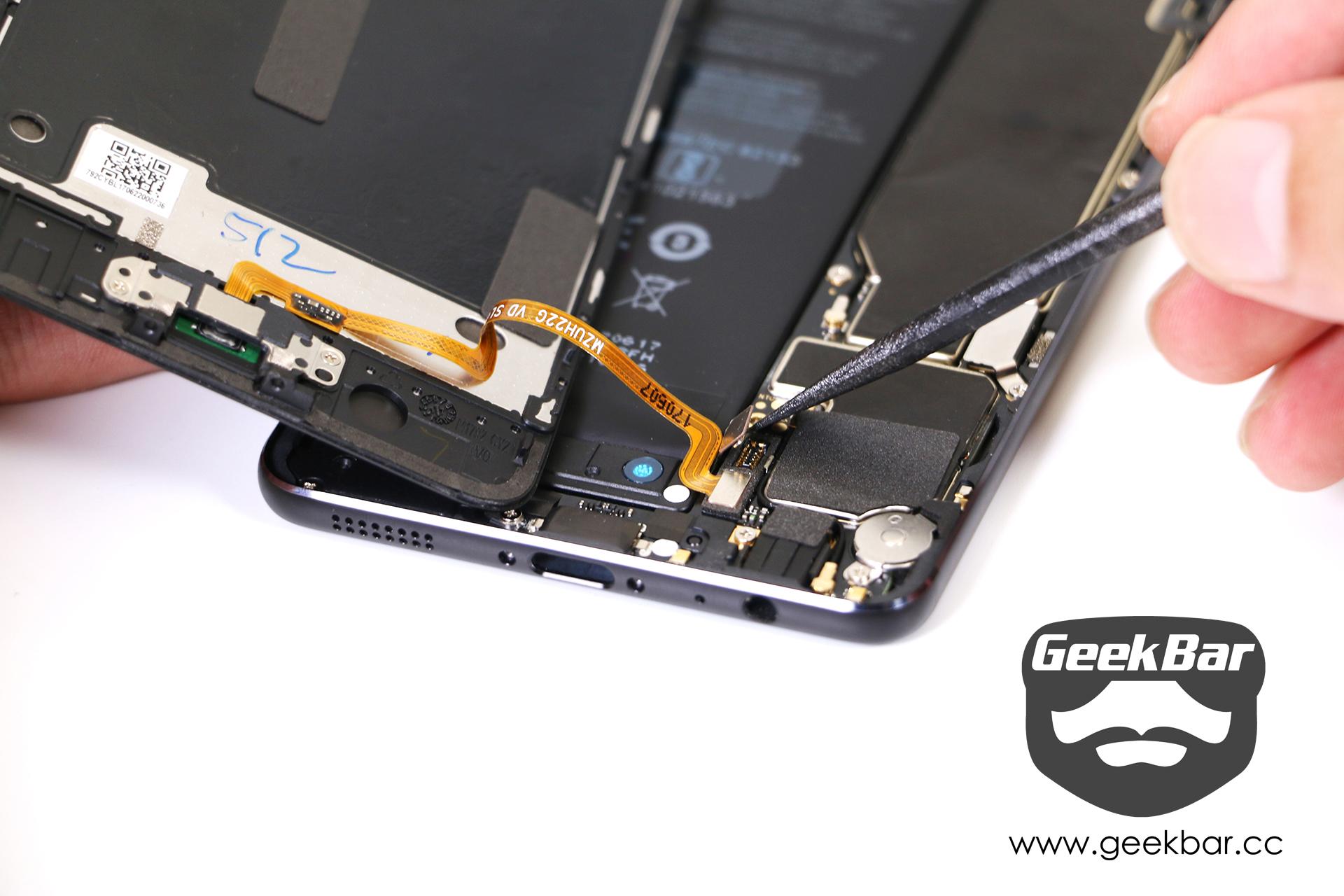

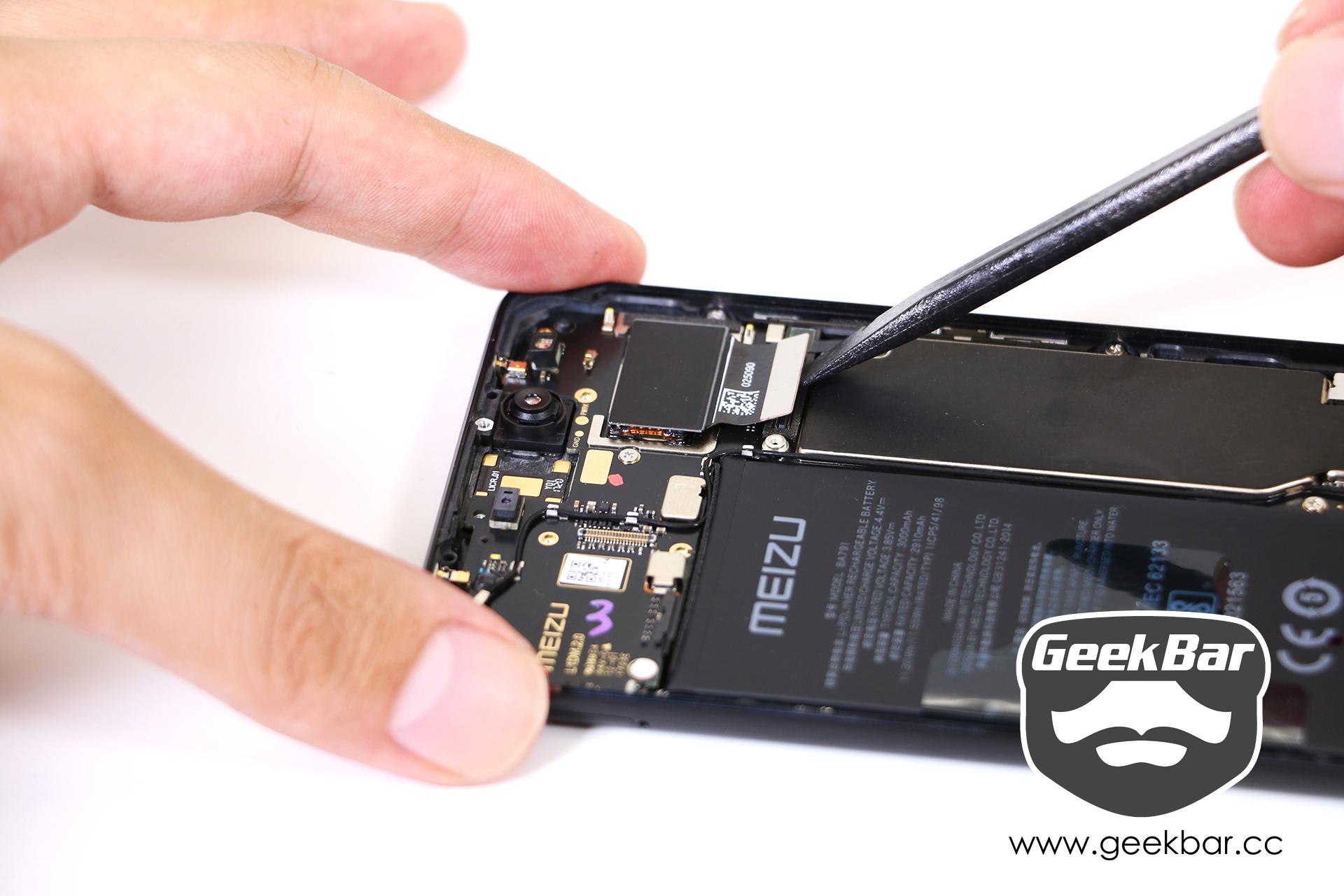

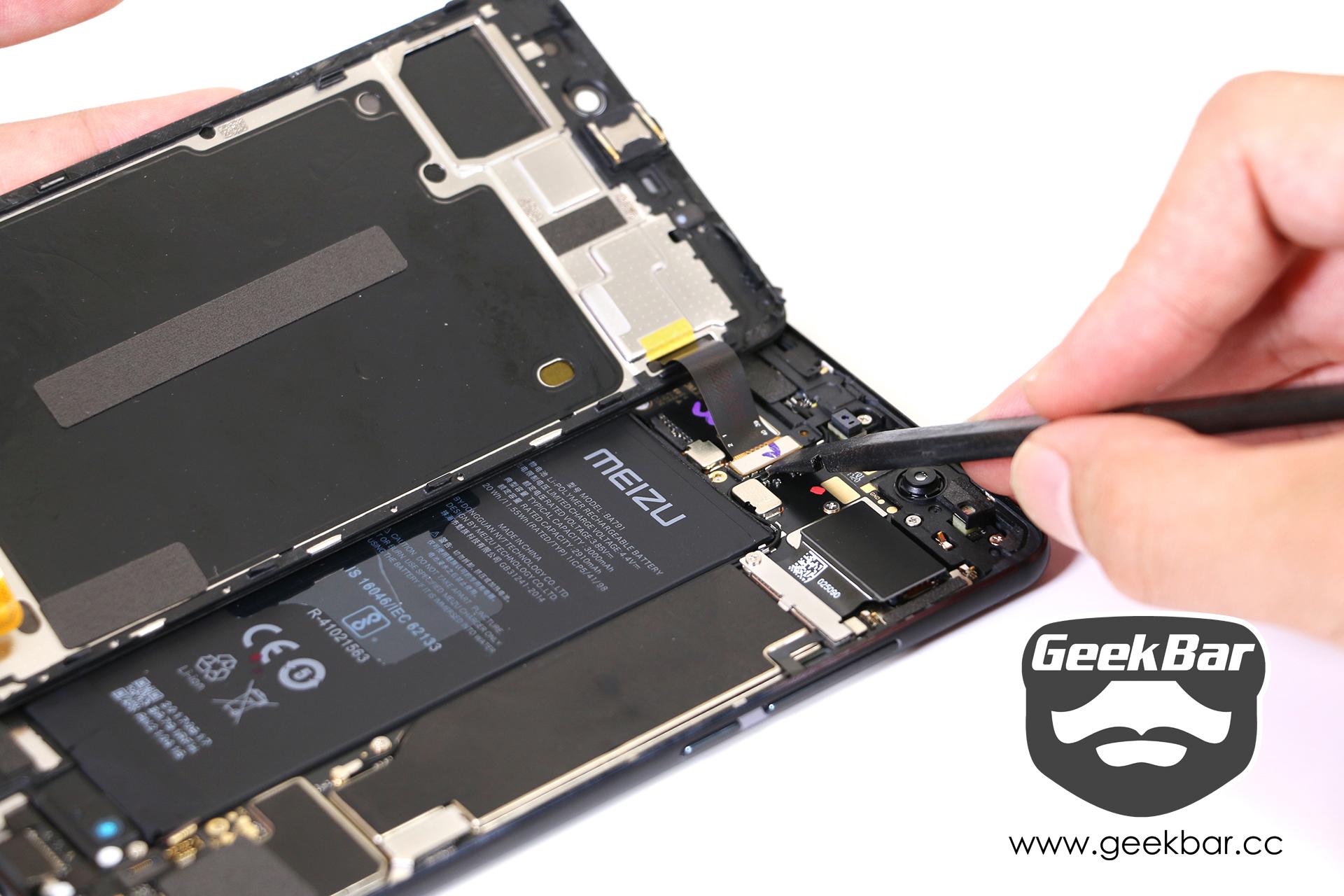

7、使用撬棒断开电池排线和Home 键排线

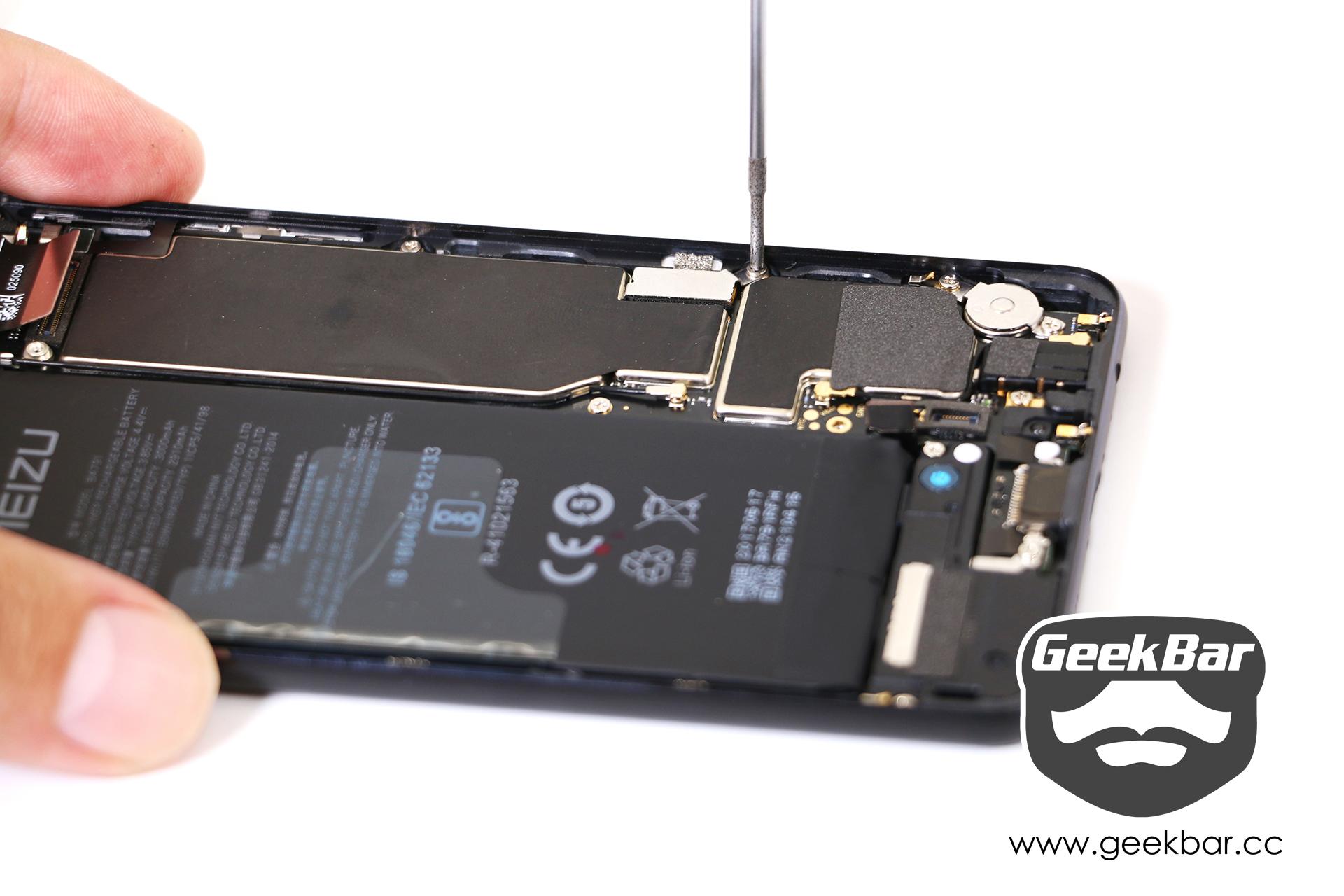

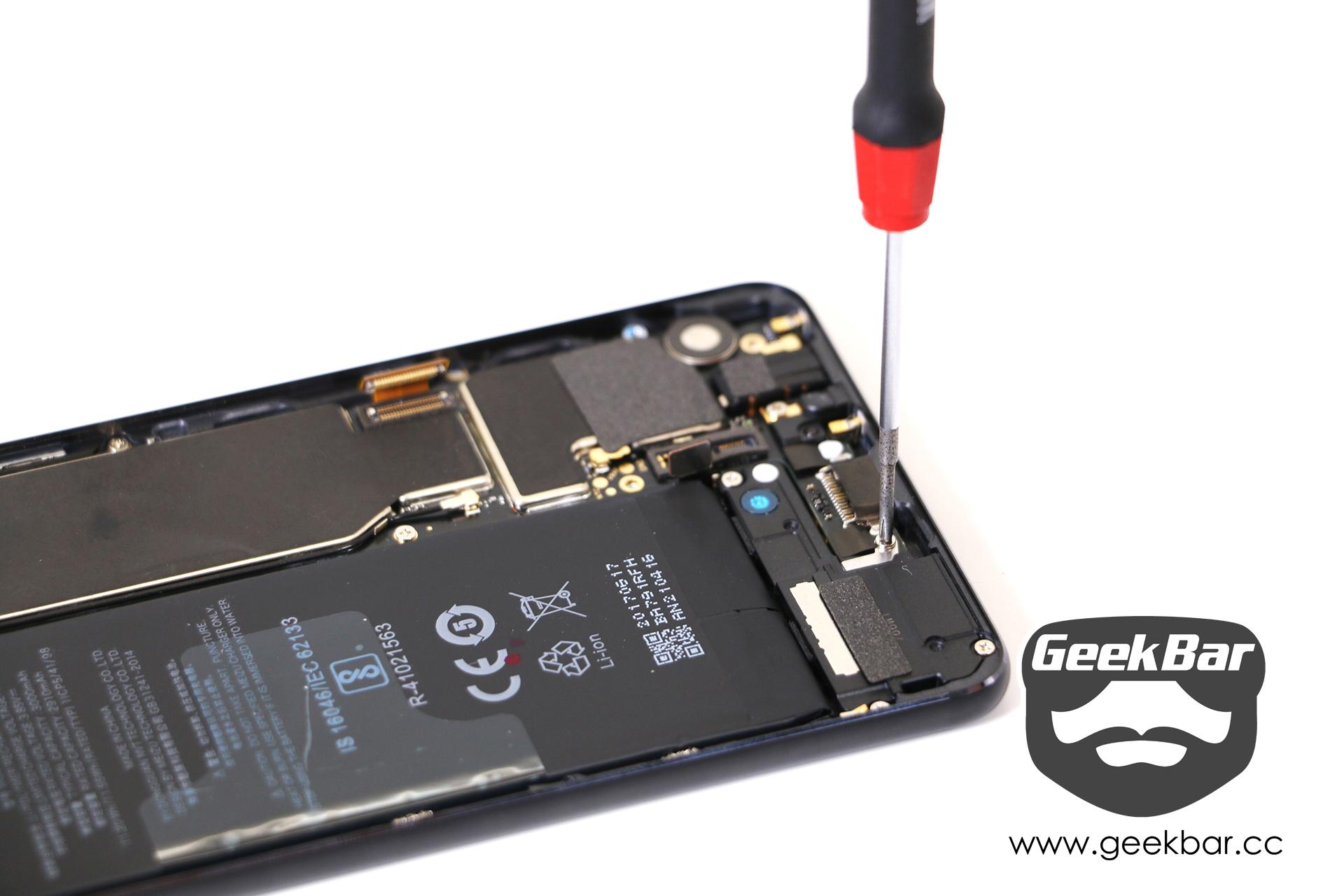

8、屏幕排线放置在顶部、有屏幕排线挡板由两颗螺丝固定 ，拆除两颗十字螺丝

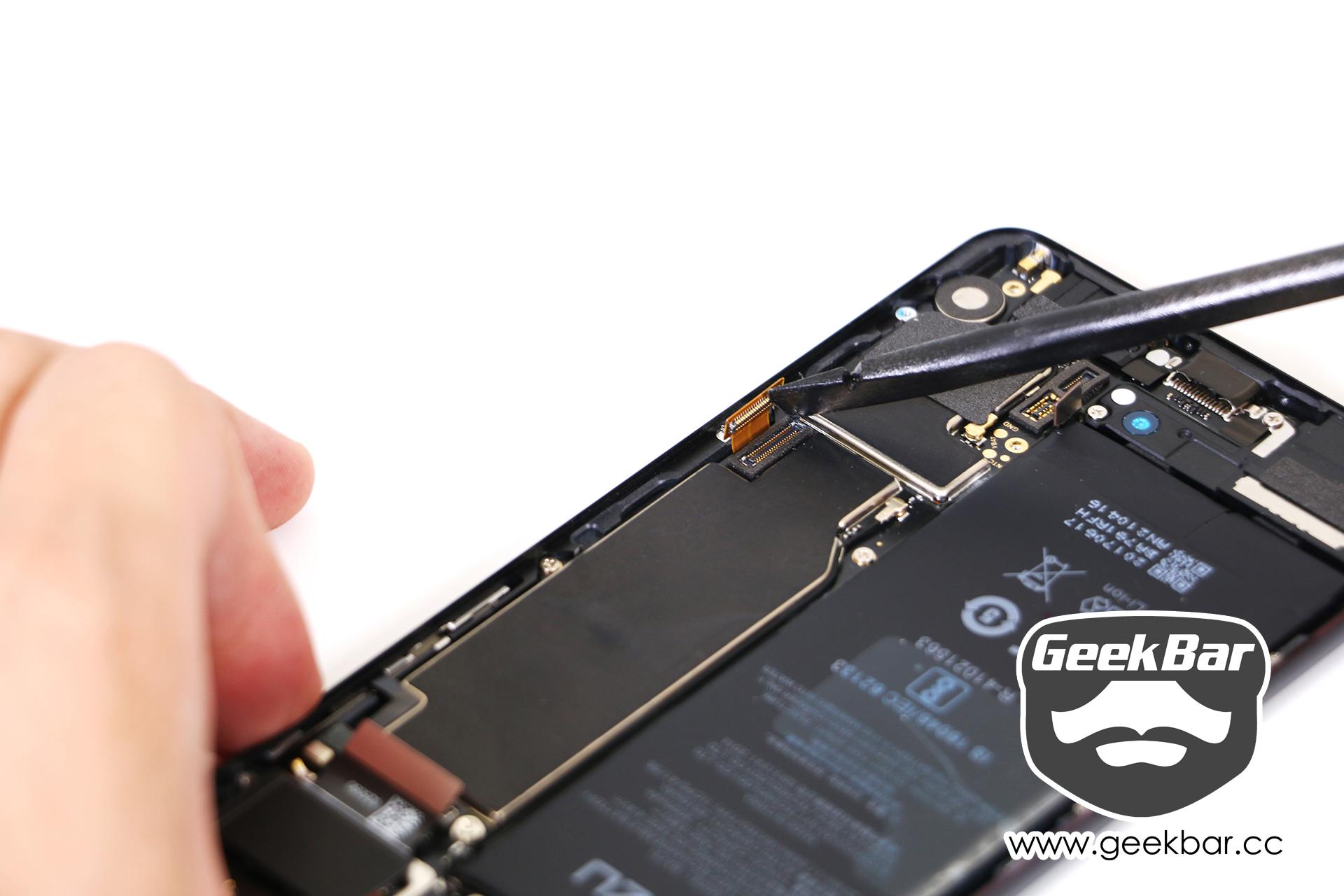

9、使用撬棒断开屏幕排线

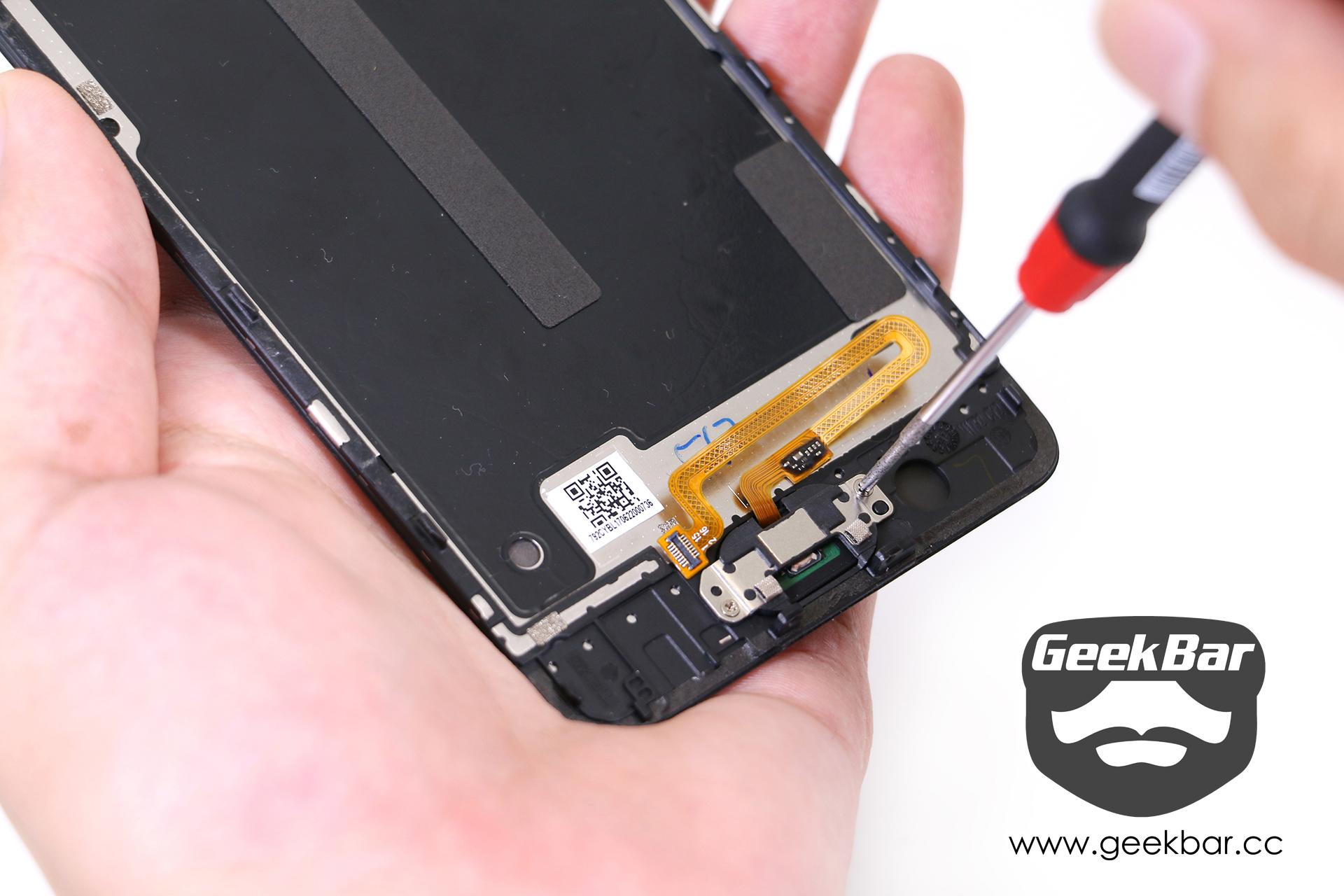

10、拆除两颗Home键挡板固定螺丝

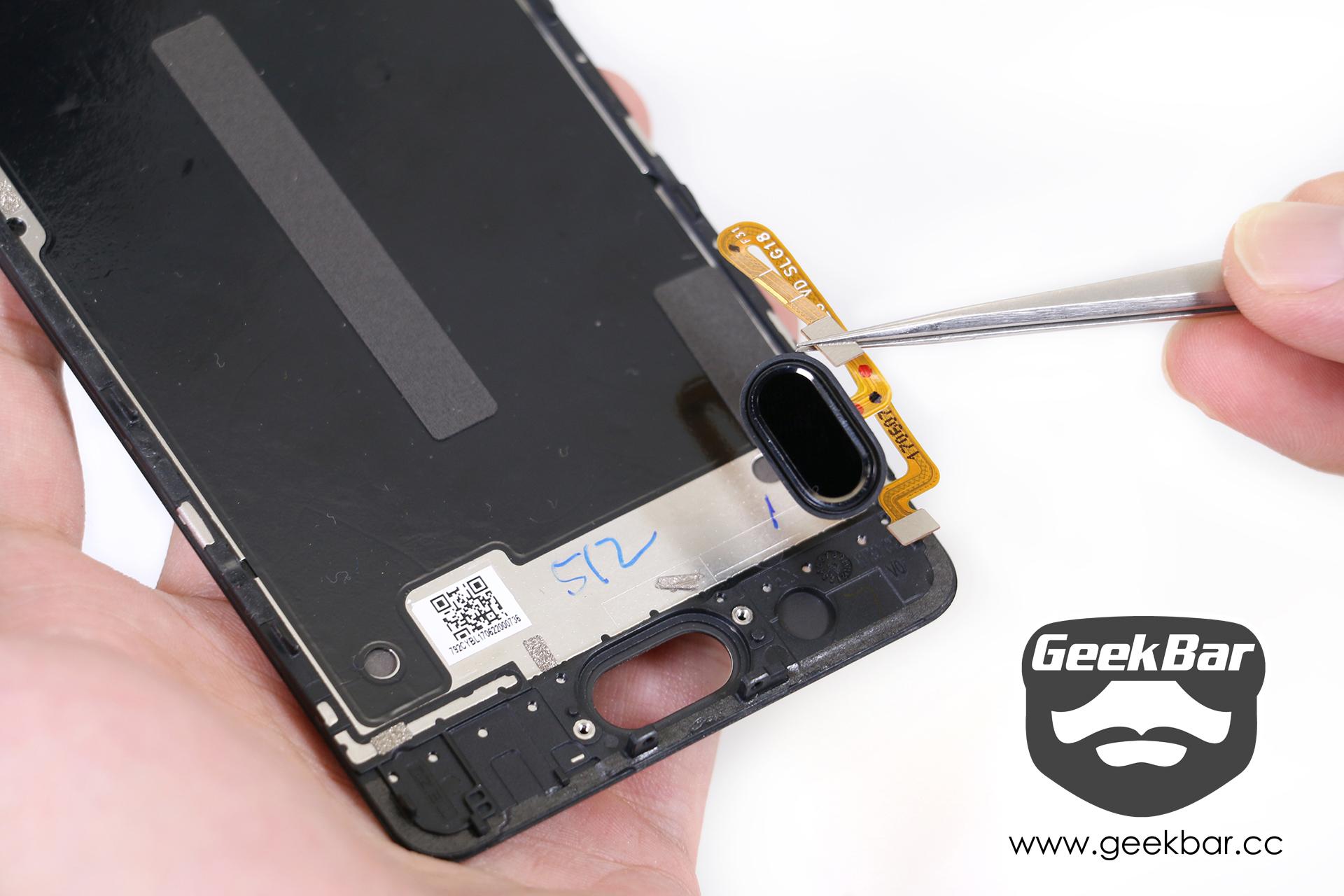

11、移除Home键

Home键的连接设计与iPhone 5S类似

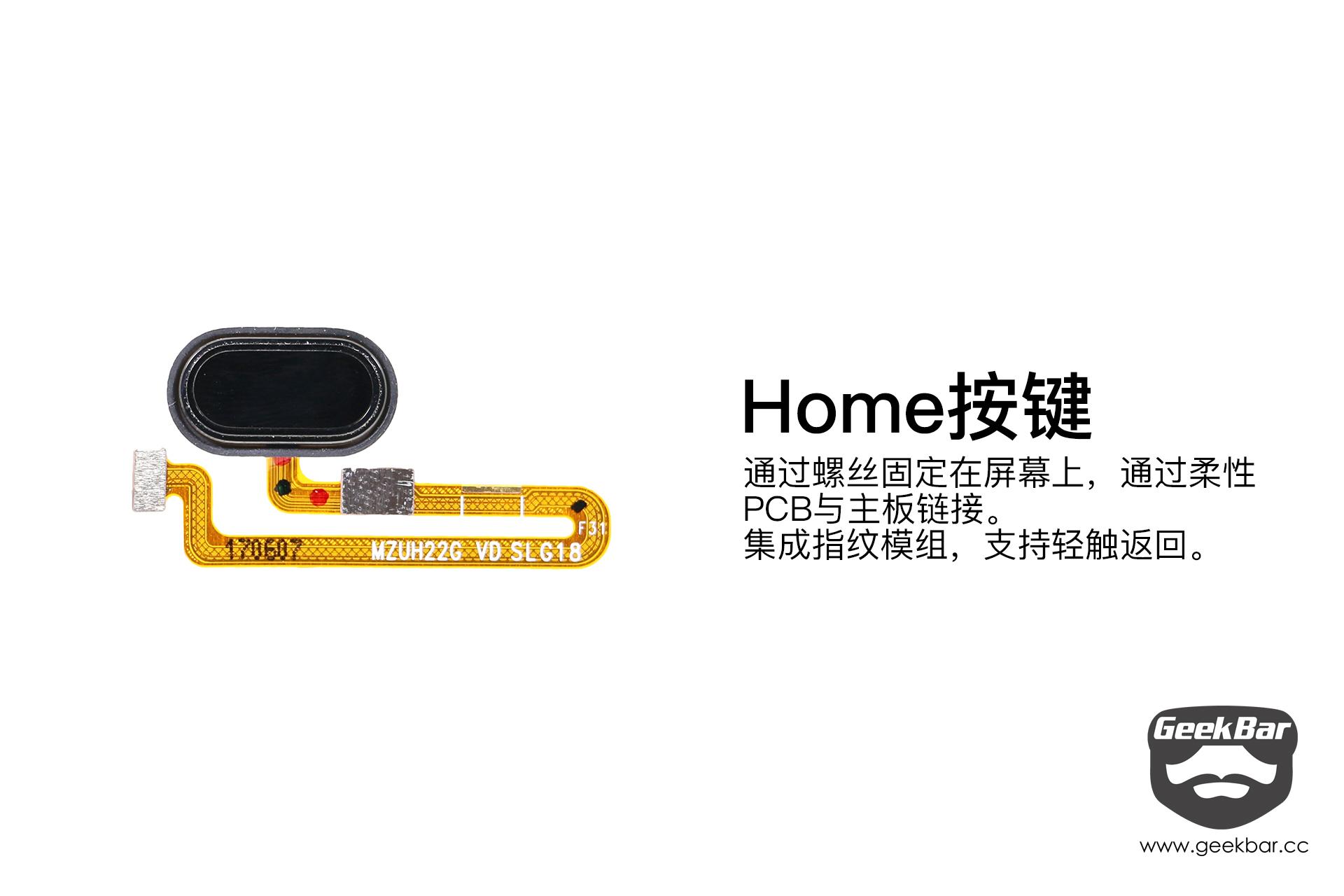

home按键

拆下来过后的前屏幕详解

拆下来过后的前屏幕详解

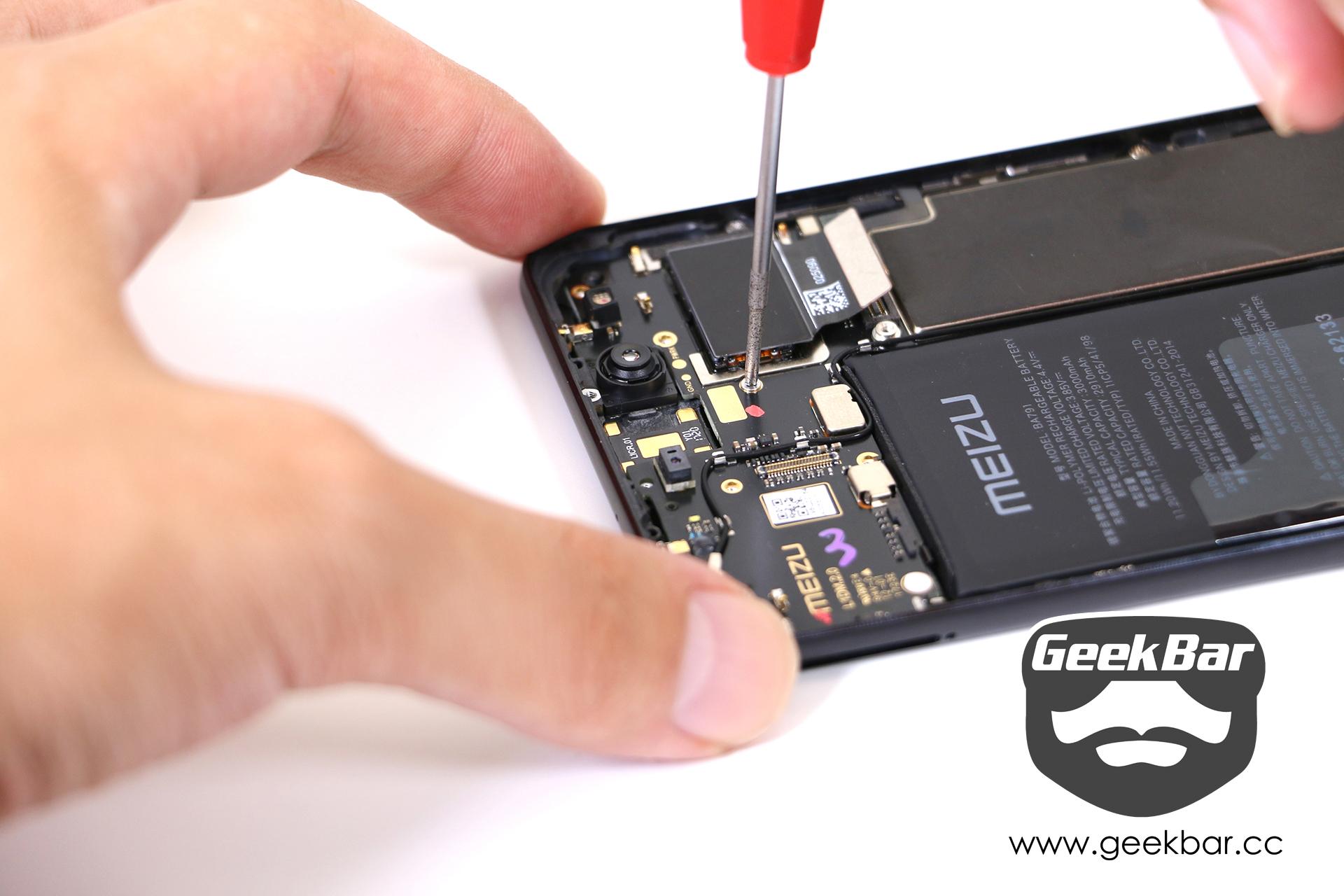

12、使用螺丝刀拆除两颗挡板固定螺丝

13、塑料挡板上有柔性PCB天线

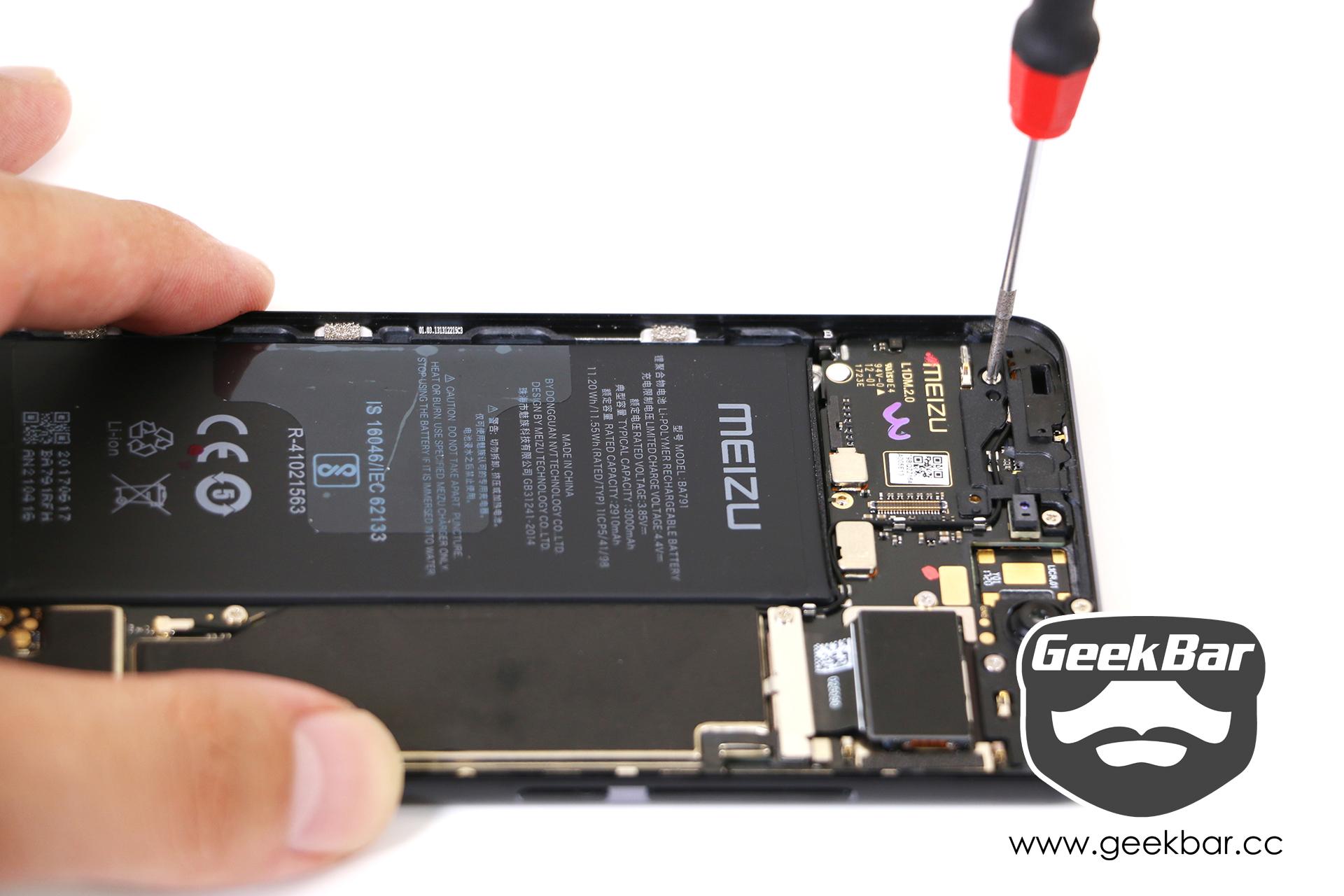

14、使用螺丝刀拆除两颗另一块挡板固定螺丝

15、这块黑色挡板用于前置像头，同时也贴有柔性PCB天线

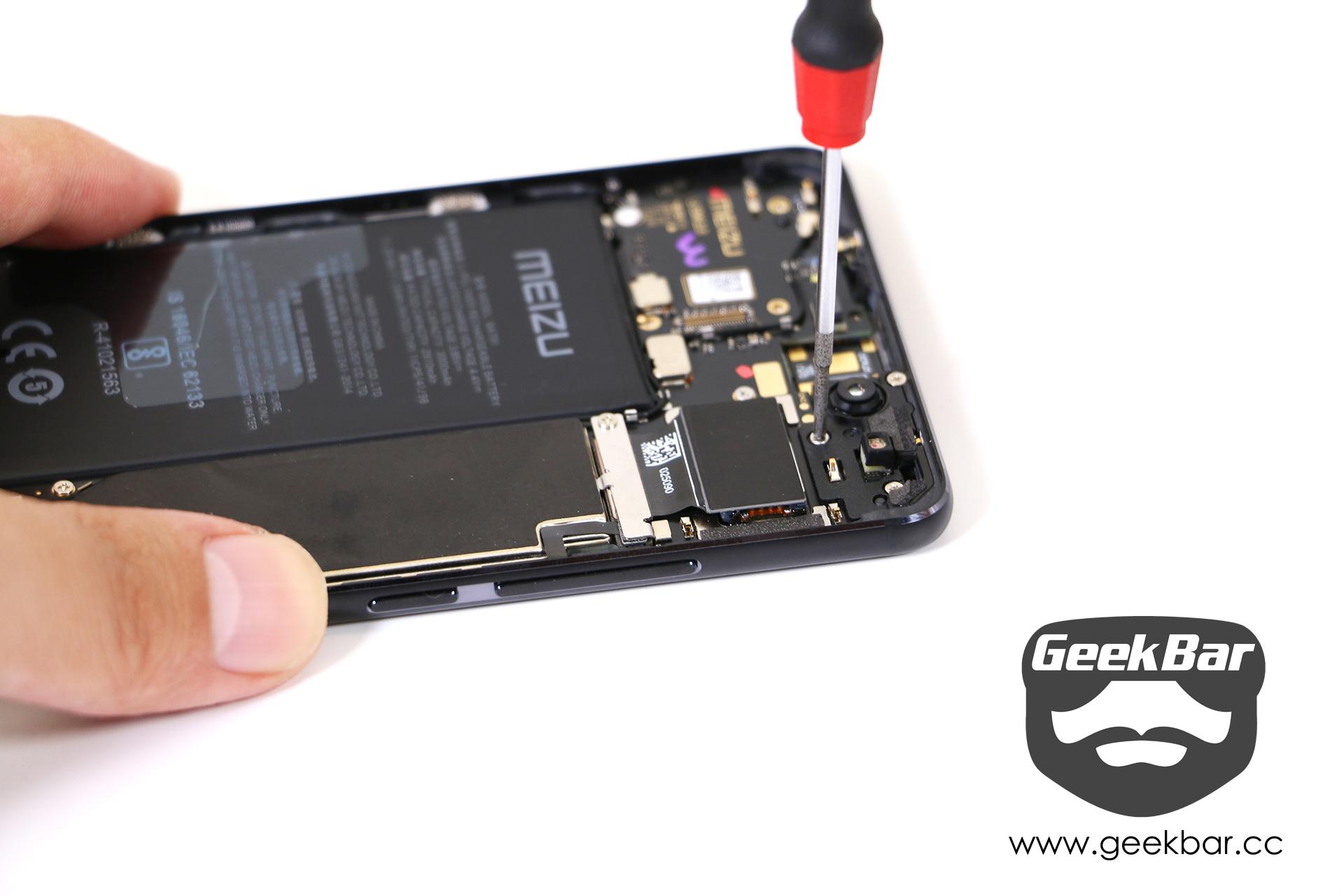

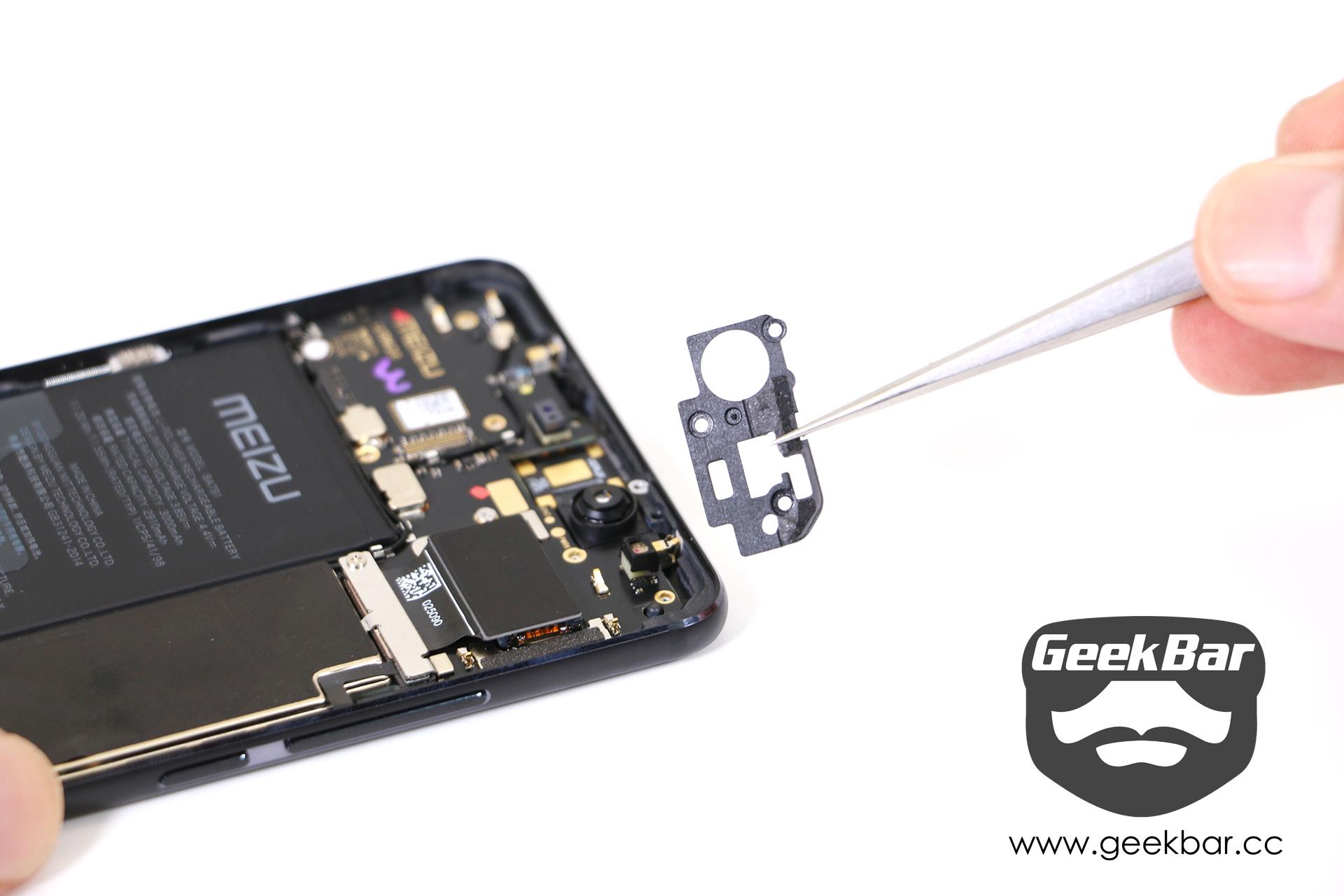

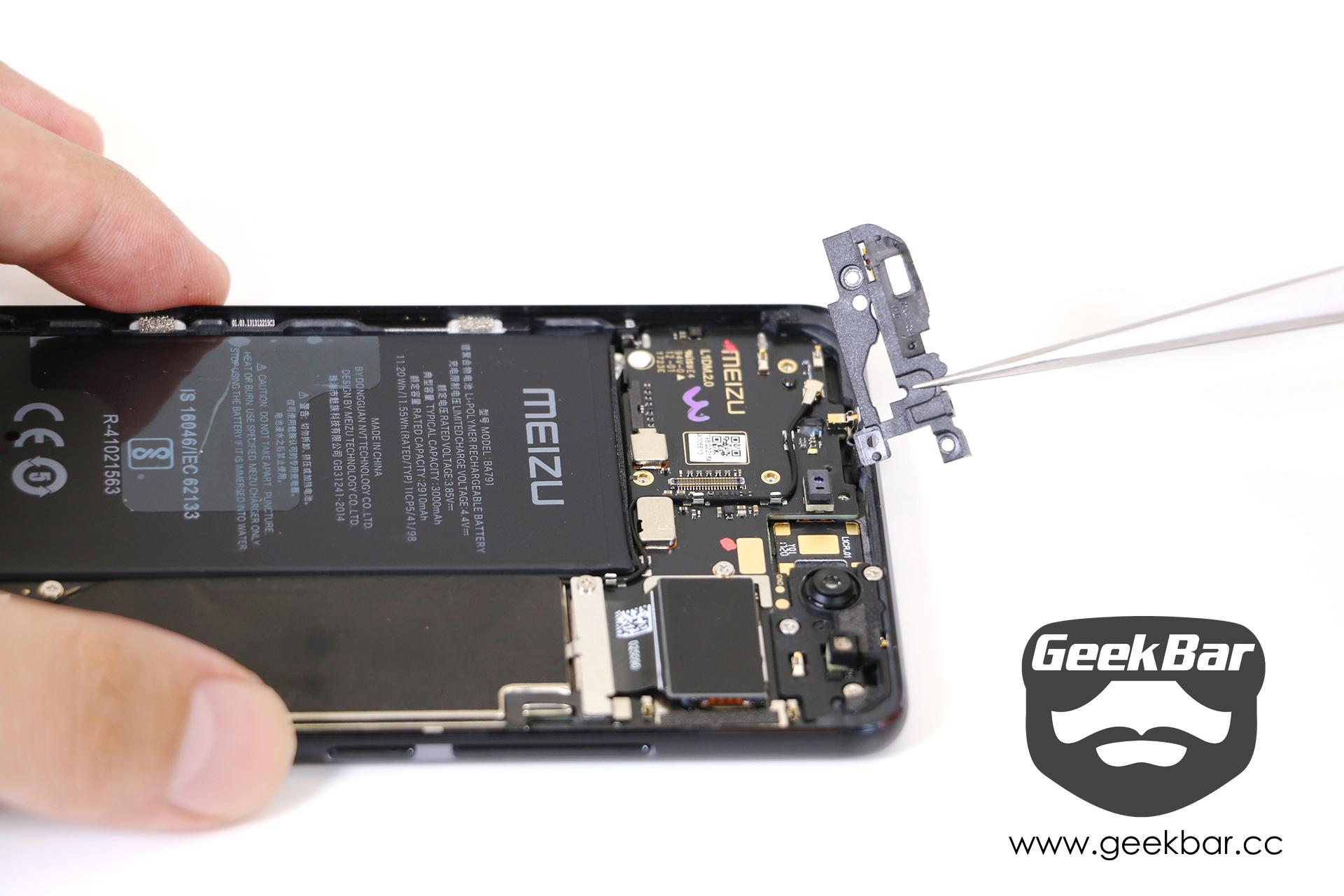

16、拆除后置像头挡板固定螺丝和挡板

17、使用撬棒断开后置像头排线

像头体积比较大，为了减少后置像头大突出

像头是高于主板，以至于在屏幕金属背板，挖了一个开孔， 来容纳像头。

18、画屏连接排线位于主板底部，也是由挡板使用螺丝固定

19、拆除螺丝后，移除固定挡板

20、魅族PRO 7并没有采用常规的主副板的设计，尾部的Type-C接口直接固定在主板

拆除尾部主板和扬声器固定螺丝

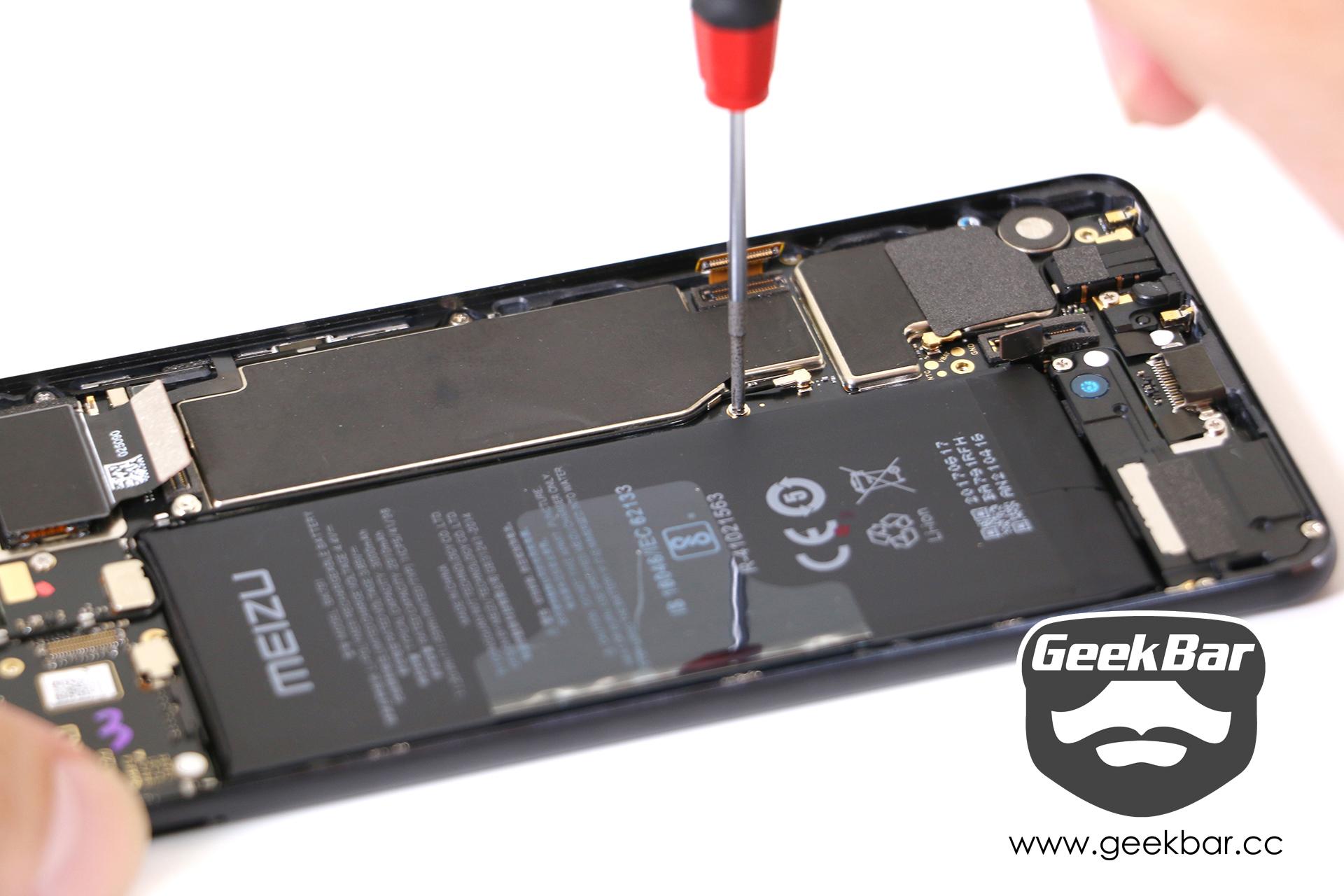

21、魅族PRO 7内部使用大量螺丝来固定，接着拆除两颗主板固定螺丝

22、一个值得注意的细节

魅族PRO 7内部的螺丝并不是统一的规格

不同位置的螺丝规格不同，例如在主相机周围的三颗螺丝

采用无磁螺丝，这是为了避免影响主相机对焦马达

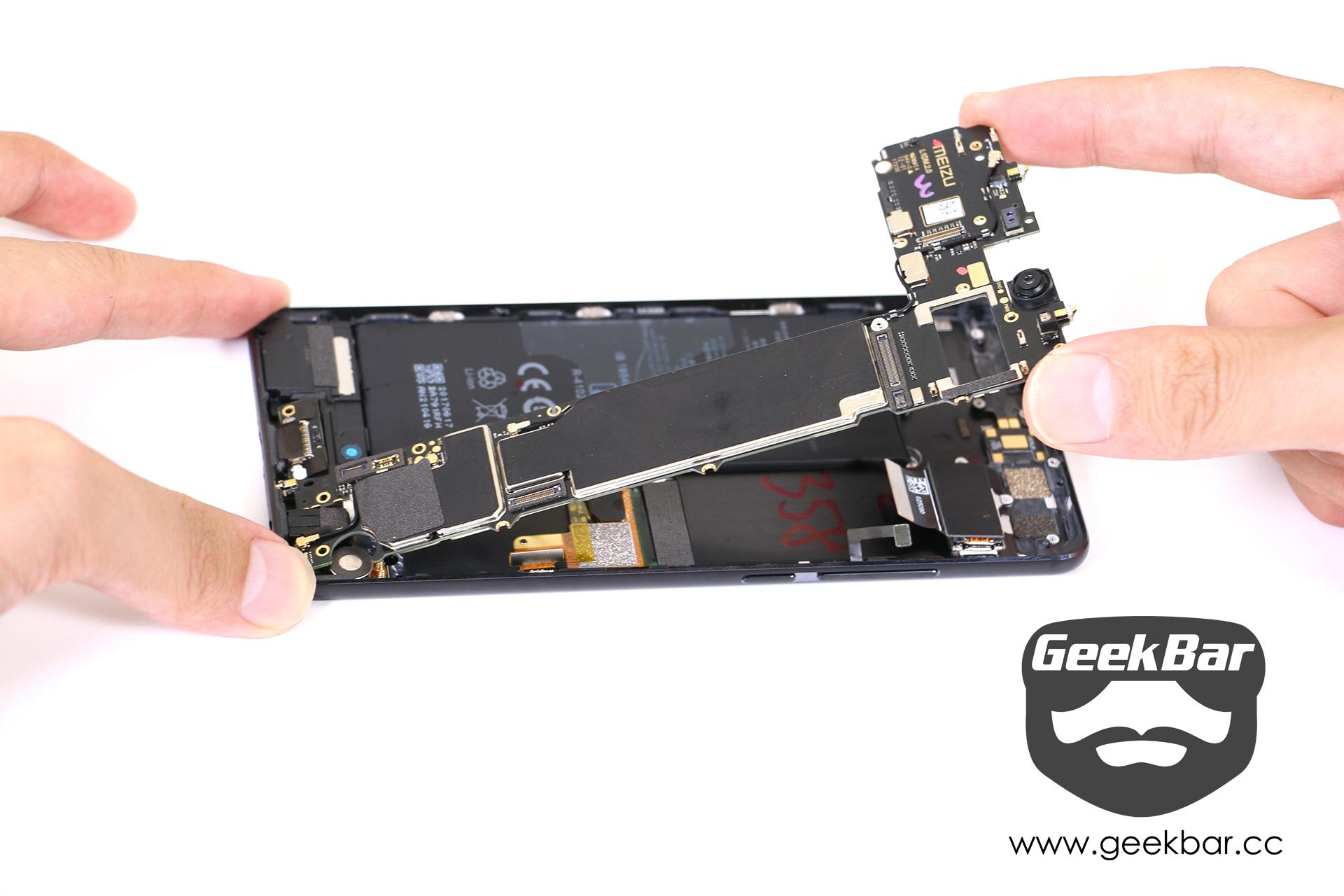

23、终于拆完了所有主板固定螺丝，从顶部缓慢抽出主板

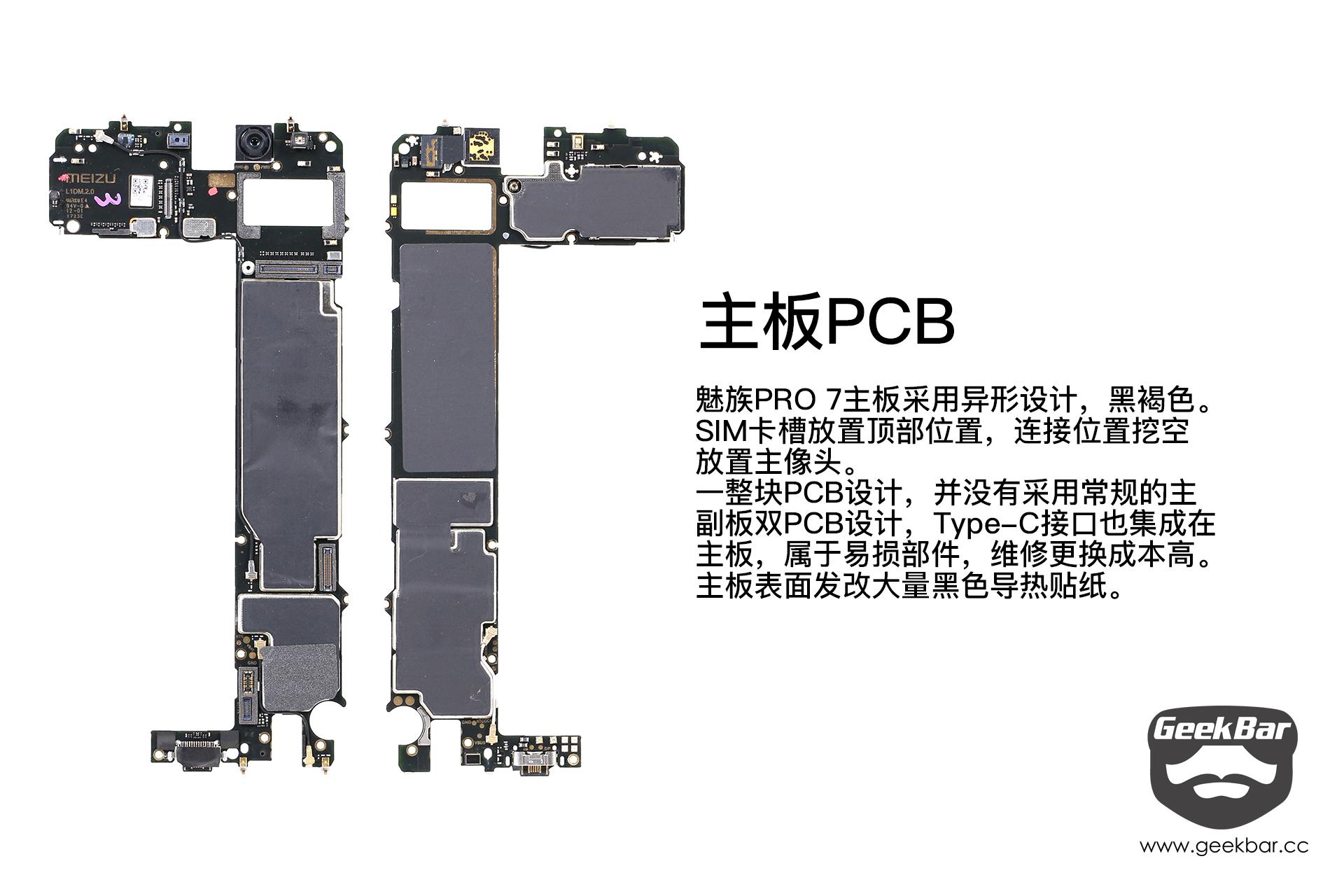

魅族PRO7主板PCB 详解

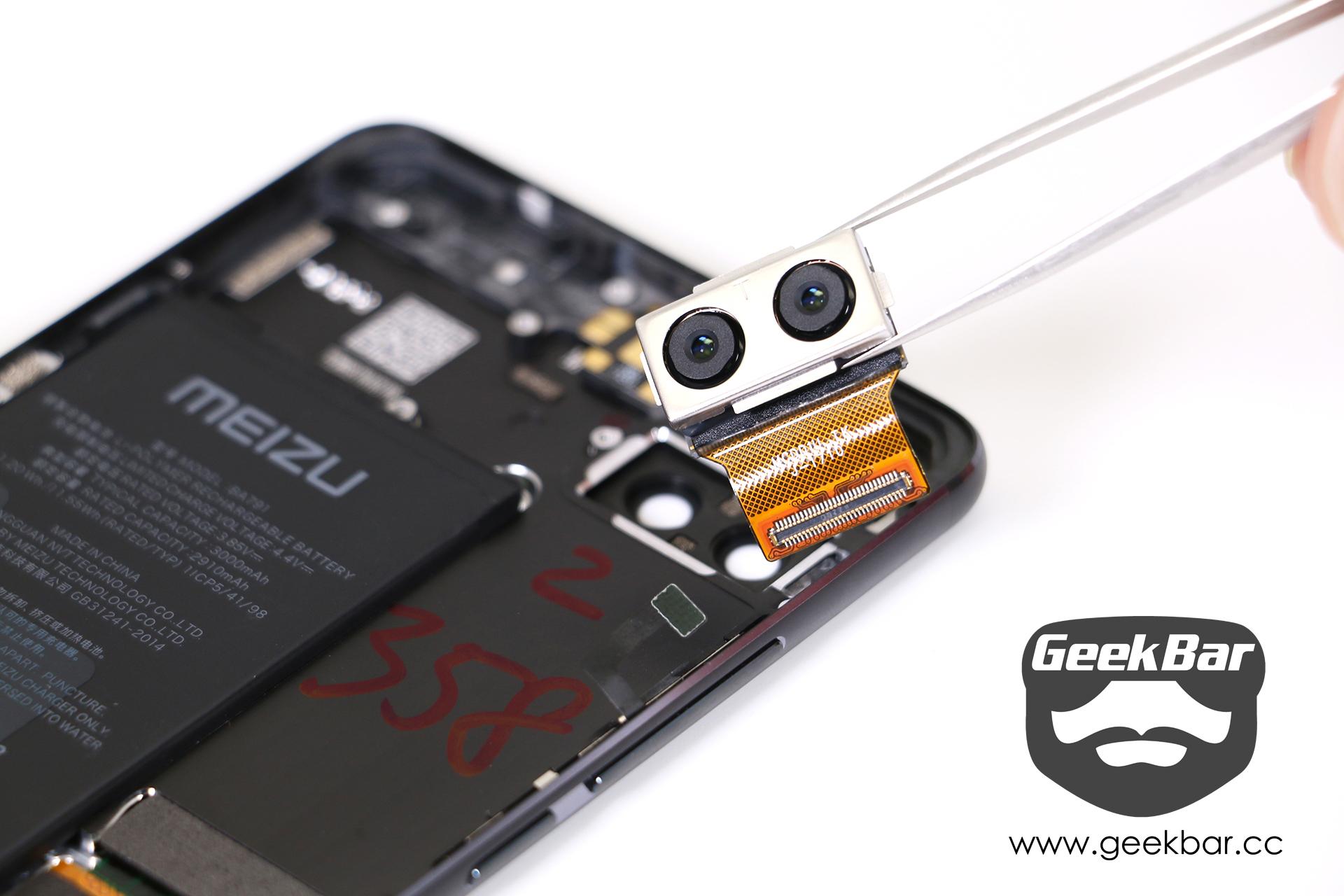

24、主相机需要移除主板后，才可取下，取下主相头

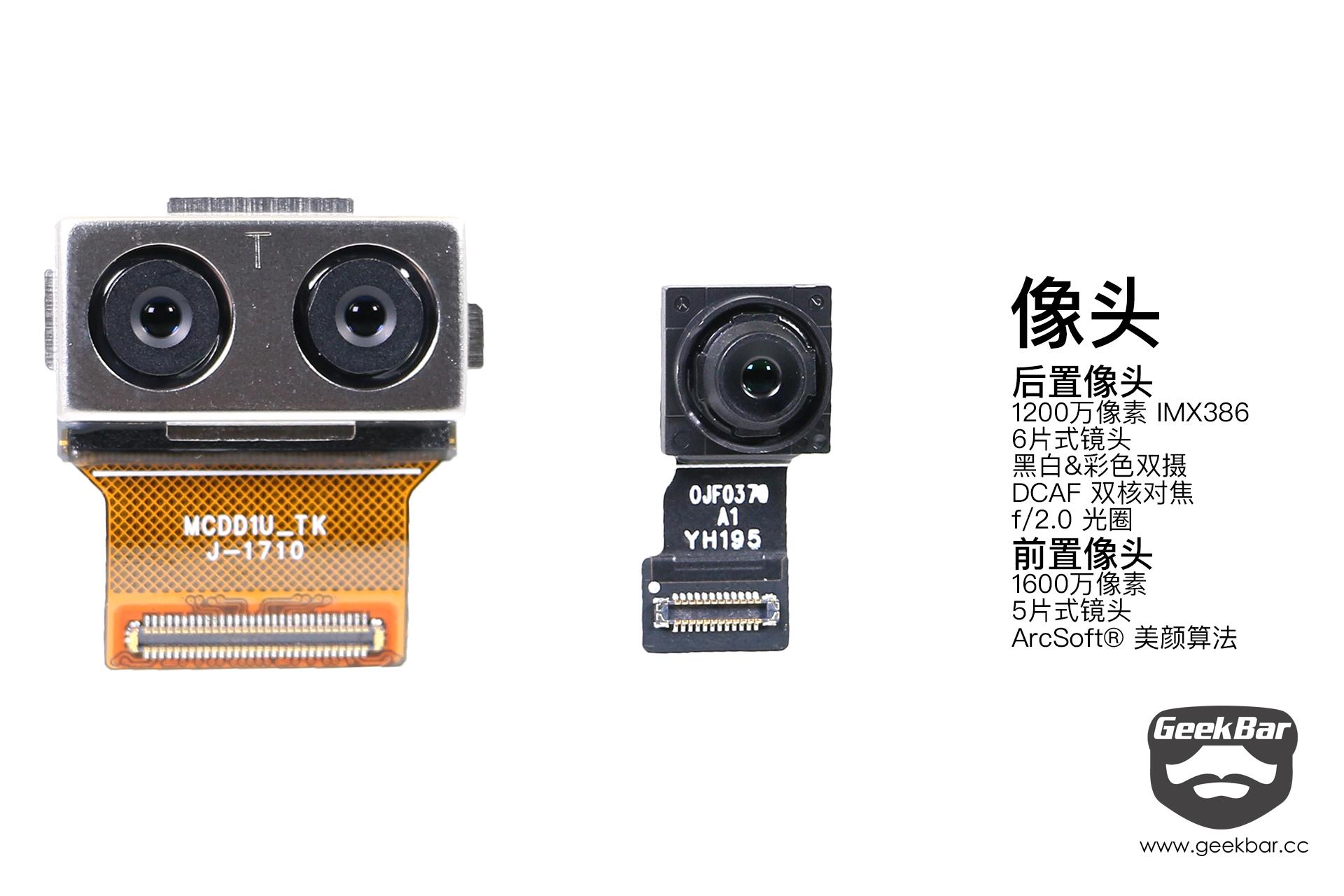

魅族PRO7前后置双像头详解

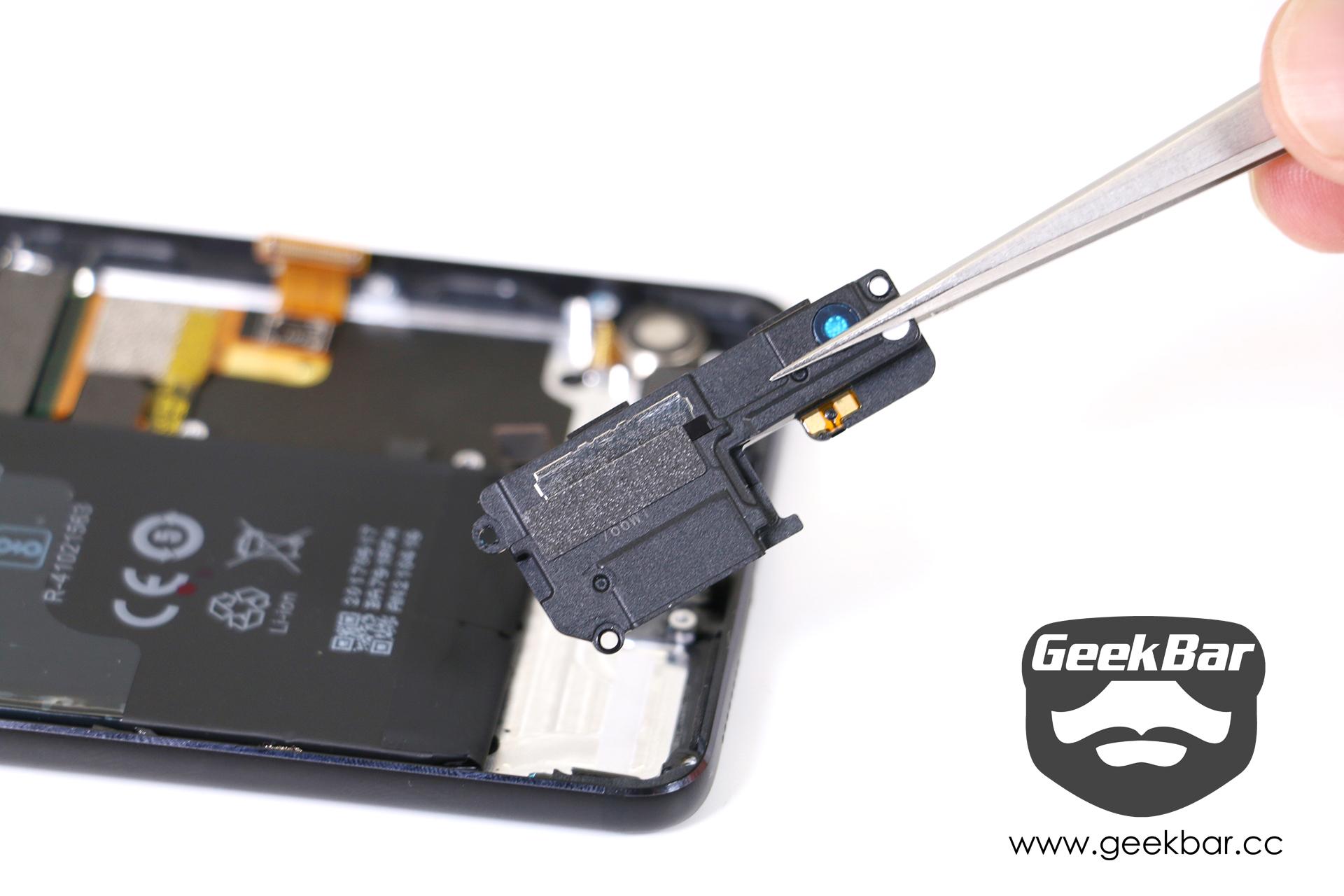

25、移除扬声器音腔，扬声器音腔体积比较小

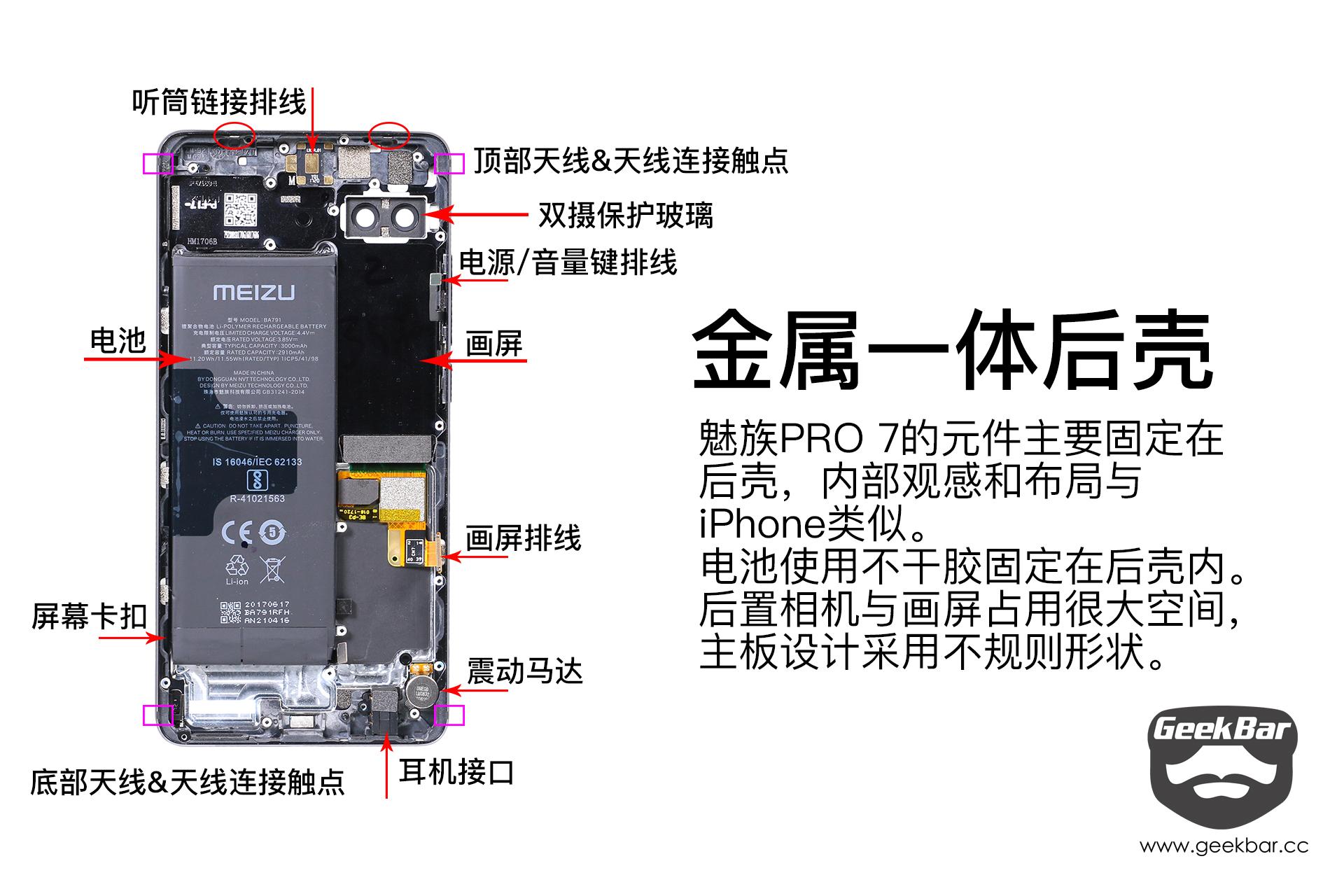

拆下来过后的金属一体后盖详解

主板元件布局&简介

1）小编这次购买到的是标准版本的魅族PRO 7，SoC使用联发科平台的MT6757V（P25），8核心A53@2.6GHz，GPU为Mali-T880。4GB LPDDR4X RAM，64GB eMMC5.1。整体配置一般。

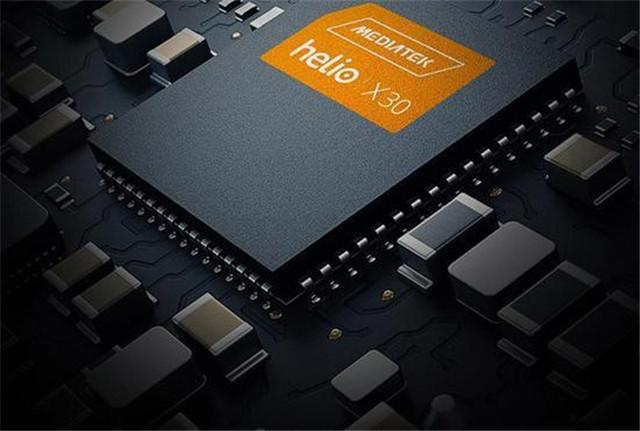

2)高配版PRO 7则采用联发科X30，10纳米制程，十核心，GPU为PowerVR 7XTP。搭配6GB RAM+64GB/128GB UFS。安兔兔测试综合性能为标准版2倍。

Wi-Fi芯片采用MT6625LN，支持2.4GHz和5GHz，但是标准版不支持802.11ac，蓝牙4.2。

3）充电方案PRO 7与PRO 7Plus不一样,PRO 7采用高电压方案，拆机的这台使用RICHTEK RT5081芯片，没有有采用以往TI充电方案。

4）魅族PRO 7的主板PCB为一整块异形设计，没没有采用常规的三段式主副板设计。主板面积很大，在没有拆开屏蔽罩前，还是有魅族设计风格的传承。

但是拆开屏蔽罩后，元件布局比较稀疏，整体集成度不高。究其原因这是为画屏让步。画屏采用一块1.9英寸的OLED，分辨率为240*536。这块屏幕镶嵌于后壳上，外观上与后壳齐平，画屏的厚度做到了机身内部，正好与主板位置重合。这导致PRO 7主板背面画屏位置留空，没有元器件。

拆解报告

1、画屏、双摄、后壳拉丝加入，魅族PRO 7整体外观风格较上代旗舰变化很大。

2、正面屏幕开合的设计，画屏、主板、电池等元件固定于后壳，使得后壳的加工难度和机密程度更高。

3、画屏的加入，让PRO 7有更高的辨识度，但是目前只有时间、天气、记步、消息提醒功能，没有充分发挥这块副屏的作用。相信以后Flyme会深度开发这块副屏的功能，提高可玩性。

4、PRO 7内部设计观感类似iPhone，没有采用常规的三段式（主板-电池-副板）设计，这种异形主板PCB相对于常规主板PCB设计难度更高。

5、画屏占用机内很大的空间，以致使主板PCB背面留空，腾出空间，画屏有比主板更高的优先级。

总结

魅族PRO 7延续魅族旗舰优良做工和设计，大胆的加入画屏，为了将画屏塞入手机，机器内部做了很大的变动。画屏的加入也使得机器成本急剧上升。 但比较遗憾的是，这次魅族旗舰PRO系列搭载的处理器依然不够旗舰，标准版搭载联发科P25处理器，高配搭载联发科X30处理器，魅族PRO7价格2880元起步。

在笔者看来魅族PRO 7是魅族的探索之作，在目前千篇一面的智能机中外观独树一帜。其中所做的创新值得肯定。
