智能电机驱动器直流马达霍尔驱动：FD0251F，嵌入式霍尔传感器

智能电机驱动器是现代工业领域中不可或缺的关键设备之一。它可以精确控制电机的速度和转动方向，为各类机械设备提供高效而稳定的动力支持。

本文将从多个角度对直流马达霍尔驱动器FD0251进行解析，一起了解它的细节和性能。

一、FD0251F特征

· 带有集成式霍尔传感器的电机驱动器

· 高电流驱动能力

· 锁停保护和自动重启功能

· 内置FG（频率产生）信号输出精确磁开关阈值

· “软开关”相切换技术降低振动和噪声（正在申请专利）

· 热停机保护

· PWM速度控制（仅适用于FD0255f）

· 可在TS825（FD0251f）和TS826（FD0255f）软件包

二、FD0251F概述

FD0251f是一个带有嵌入式霍尔传感器的单线圈电机驱动器。它集成了电机驱动器和霍尔传感器，简化了PCB（印刷电路板）的设计，使小型电机的制造成为可能。

锁定关闭和自动重启功能，防止电机过热，锁定后重新启动电机；采用“软开关”相位切换技术来降低振动和声噪声。

上述所有保护机制结合起来，为电机系统提供了一个完整的保护方案，防止电机系统遭受可能的损坏，并保证正确运行。

功能框图：

引脚图：

IC备用模式声明如下：

以上就是智能电机驱动器|直流马达霍尔驱动：FD0251F 的内容分享。

深圳市雅欣控制技术有限公司，在芯片行业深耕二十载。是Feeling和MST在深圳的一级代理商。致力于推广销售电源管理芯片、LED驱动芯片和霍尔开关系列产品，小雅为您提供最优化的解决方案、最优质的产品及咨询服务。

这种风扇小马达你了解多少？

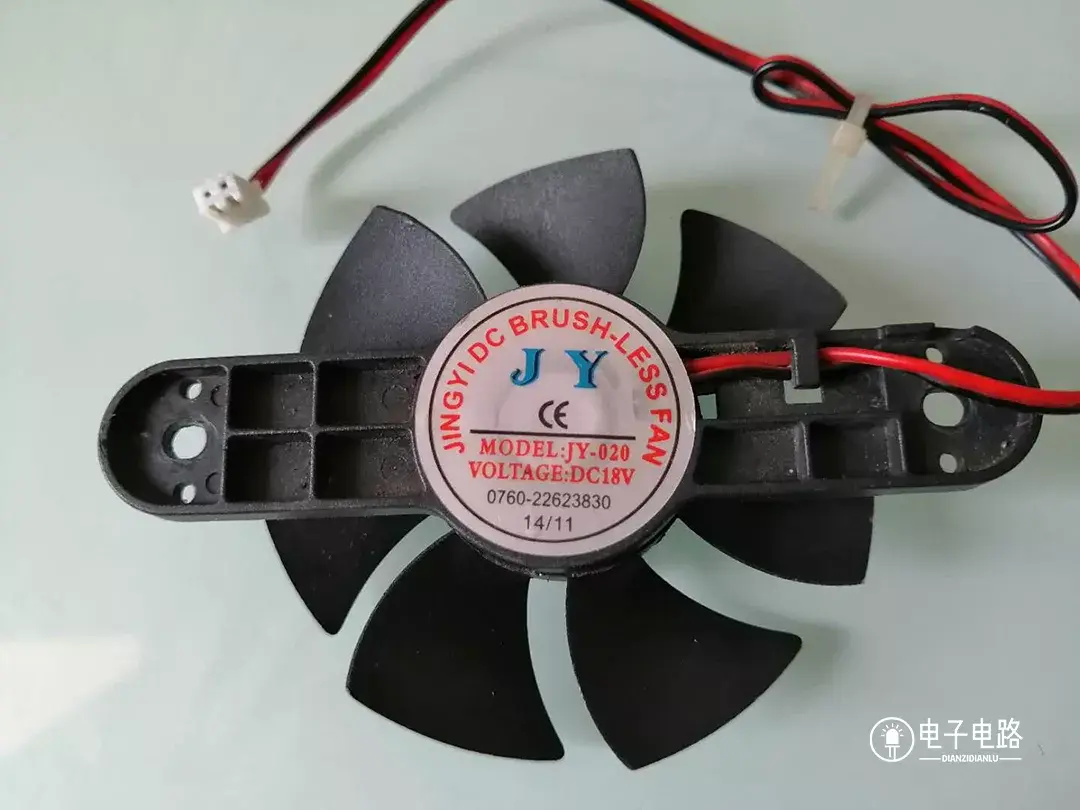

今天从电磁炉上拆下来一个小风扇，这种小风扇，相信大家在电磁炉、电脑主机等地方都有见过。下面我们来看看内部结构是怎样的吧。

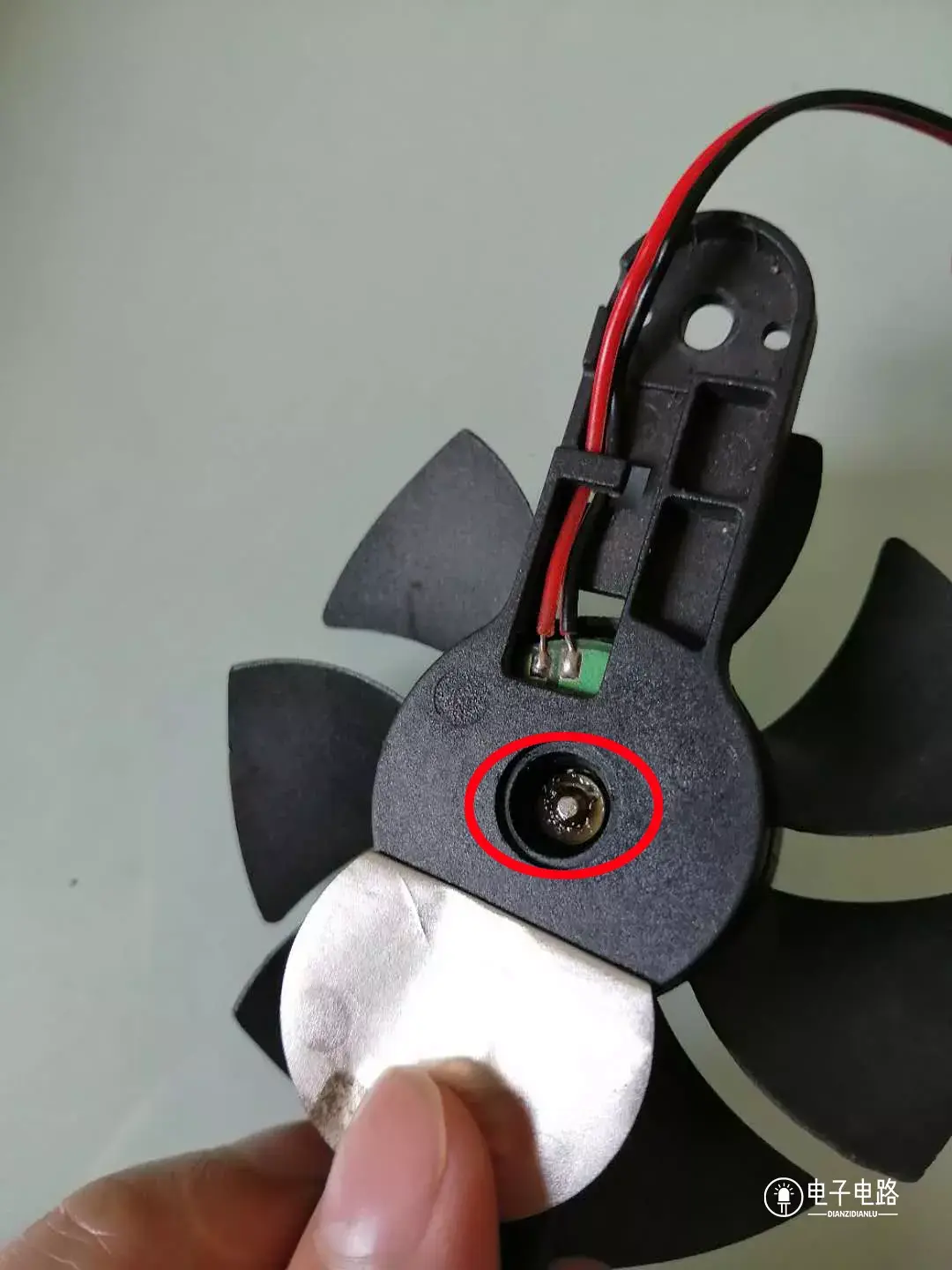

把小风扇轴上垫片拆下来，就能将定子和转子进行分离。

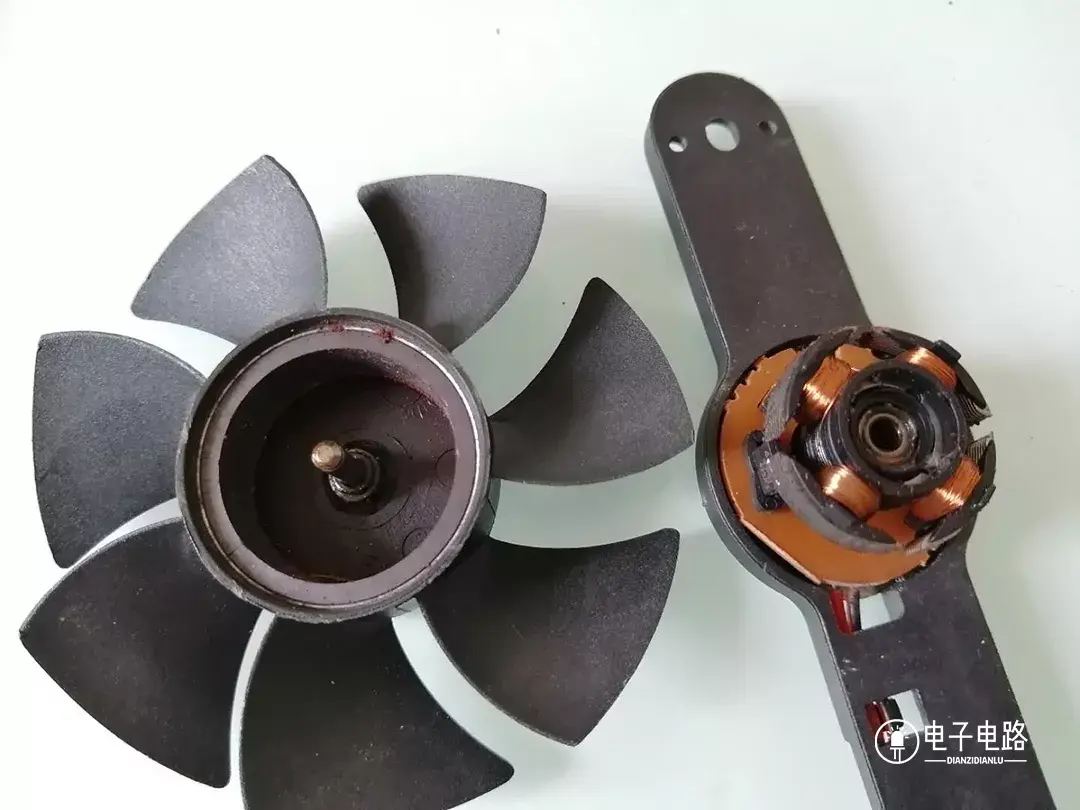

下图左边是转子，由环形磁铁和扇页组成；右边是定子，由线圈和马达驱动芯片等组成，这种小风扇就是一种无刷电机。

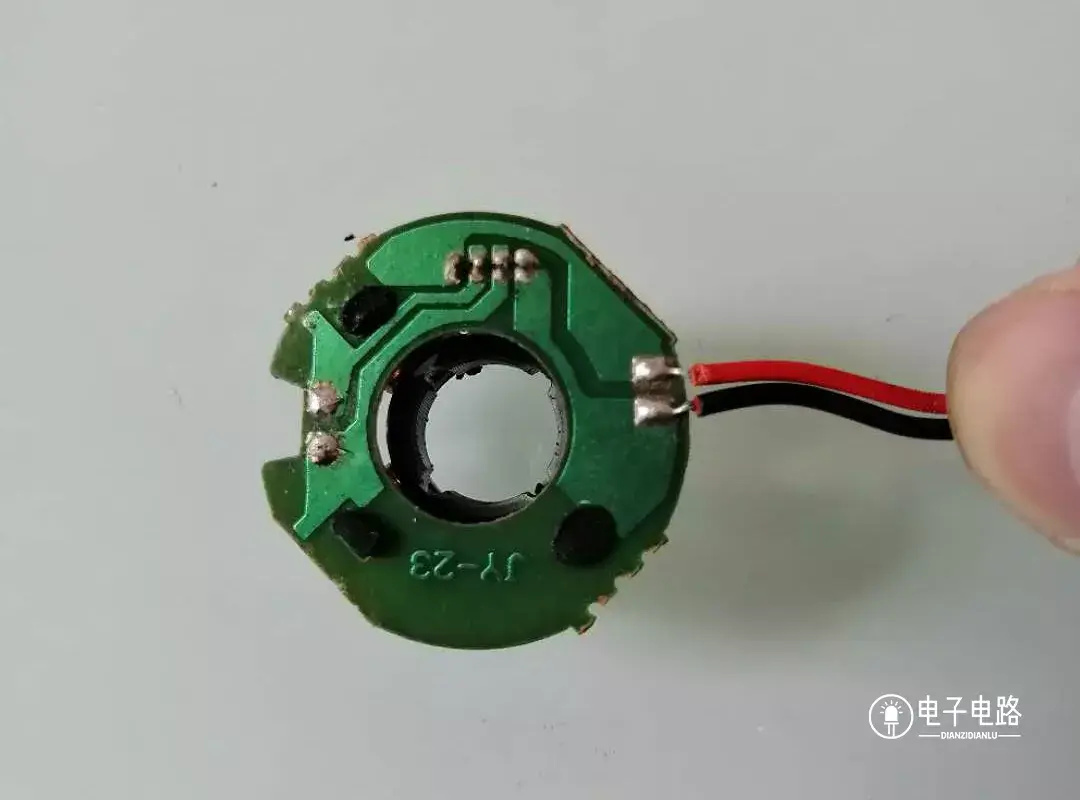

线圈PCB的反面是这样的

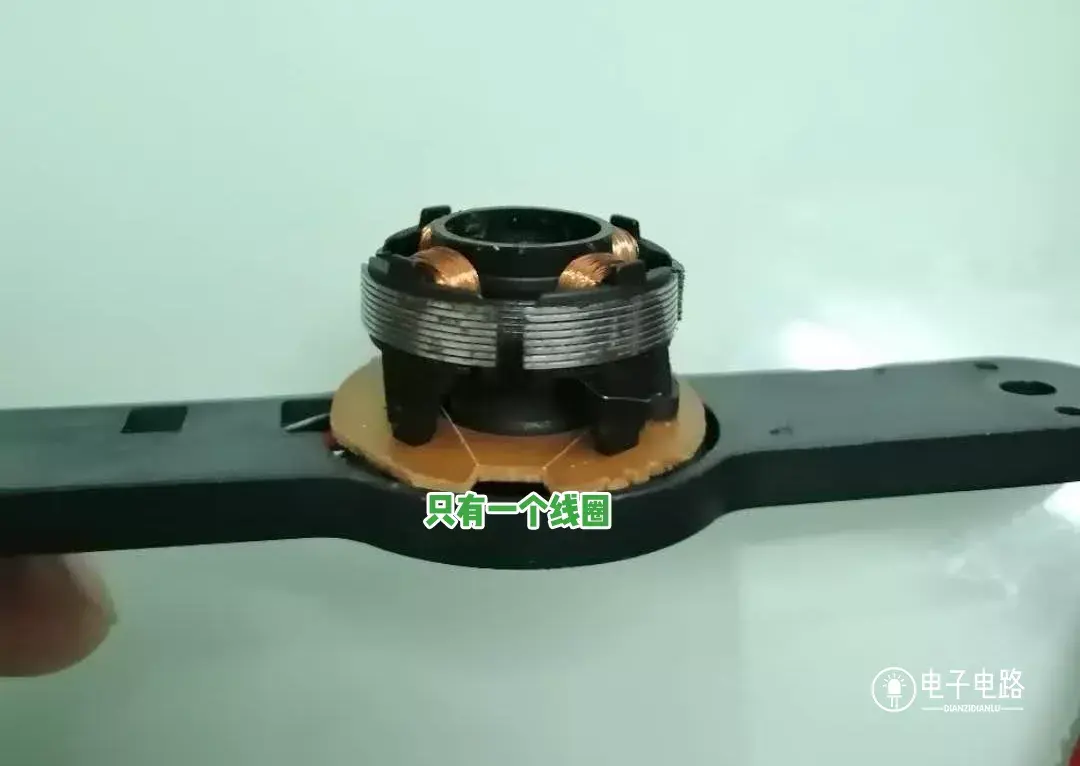

别以为下图的风扇有4个线圈，实际上是只有一个线圈的。

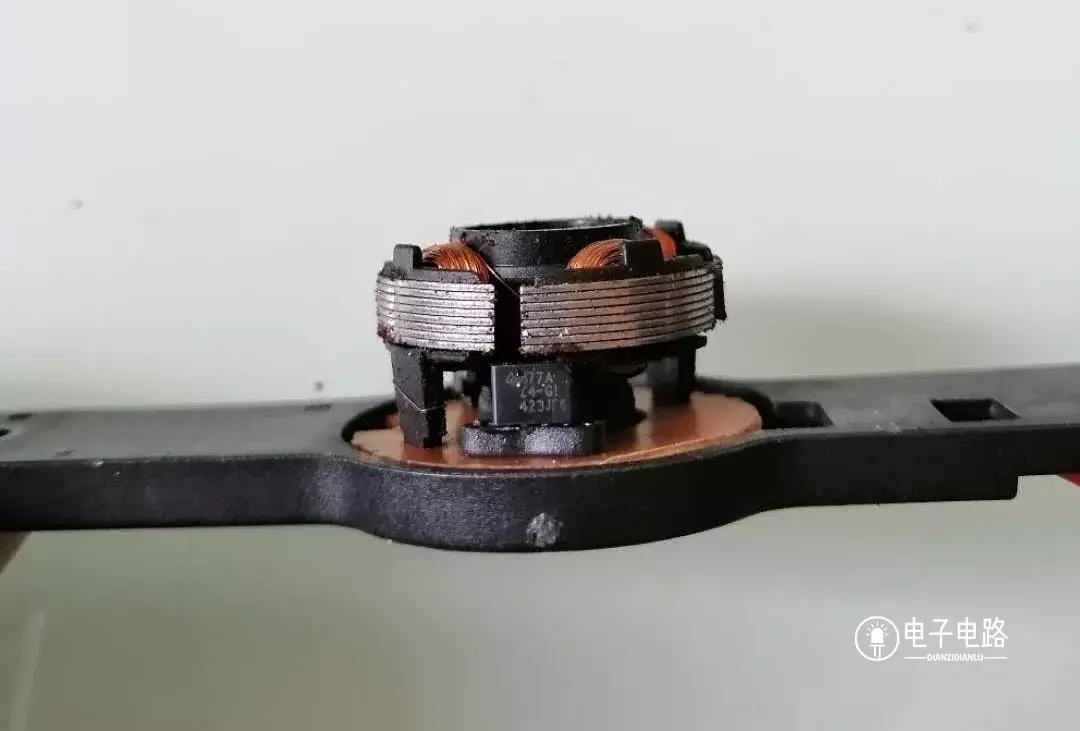

马达驱动芯片是477A

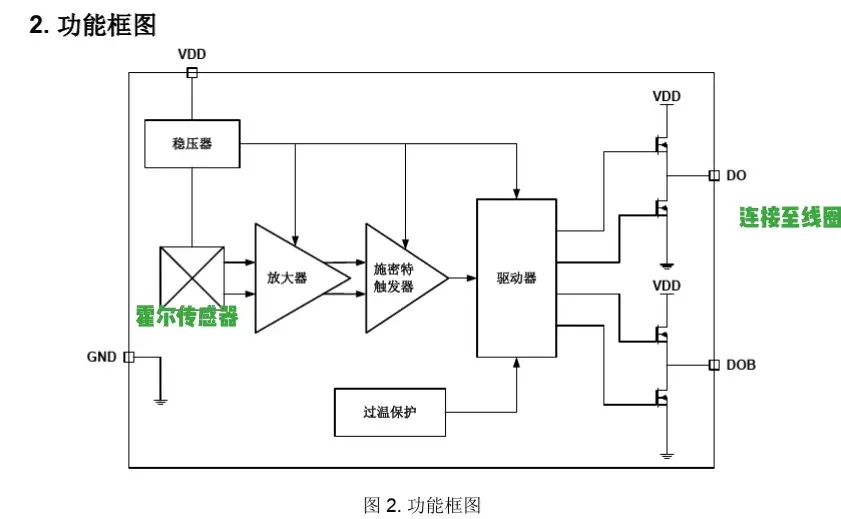

▲ 477A芯片的内部框图

芯片内部有霍尔传感器，还包含了放大霍尔电压的放大器、施密特触发器、驱动电路等，当磁场大于翻转点，输出DO为灌电流（低），输出DOB为拉电流状态（高），当磁场强度反转且低于释放点brp，DO会变为拉电流（高），DOB变为灌电流（低）。

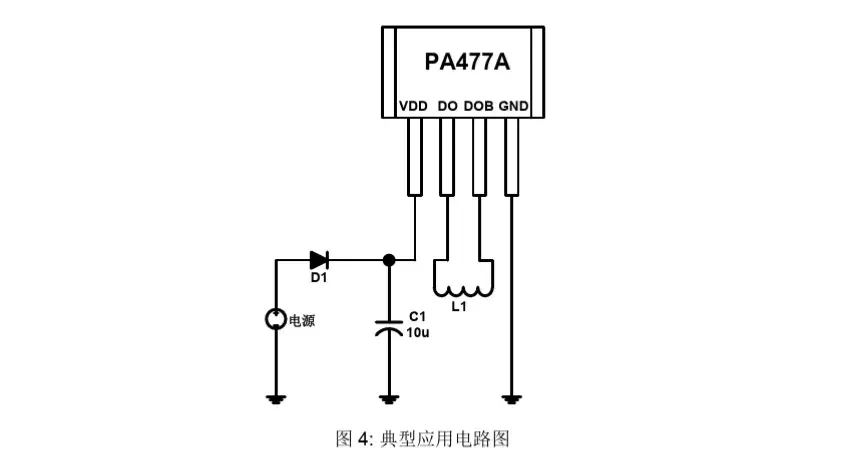

▲ 芯片手册中提供的应用电路（单线圈）

简单的说，霍尔传感器能检测出绕组实时运转位置信号，通过对霍尔传感器采集回来的的信号进行处理，并实时控制相应驱动电器对电机线圈进行换向控制，从而使电机实现转动。

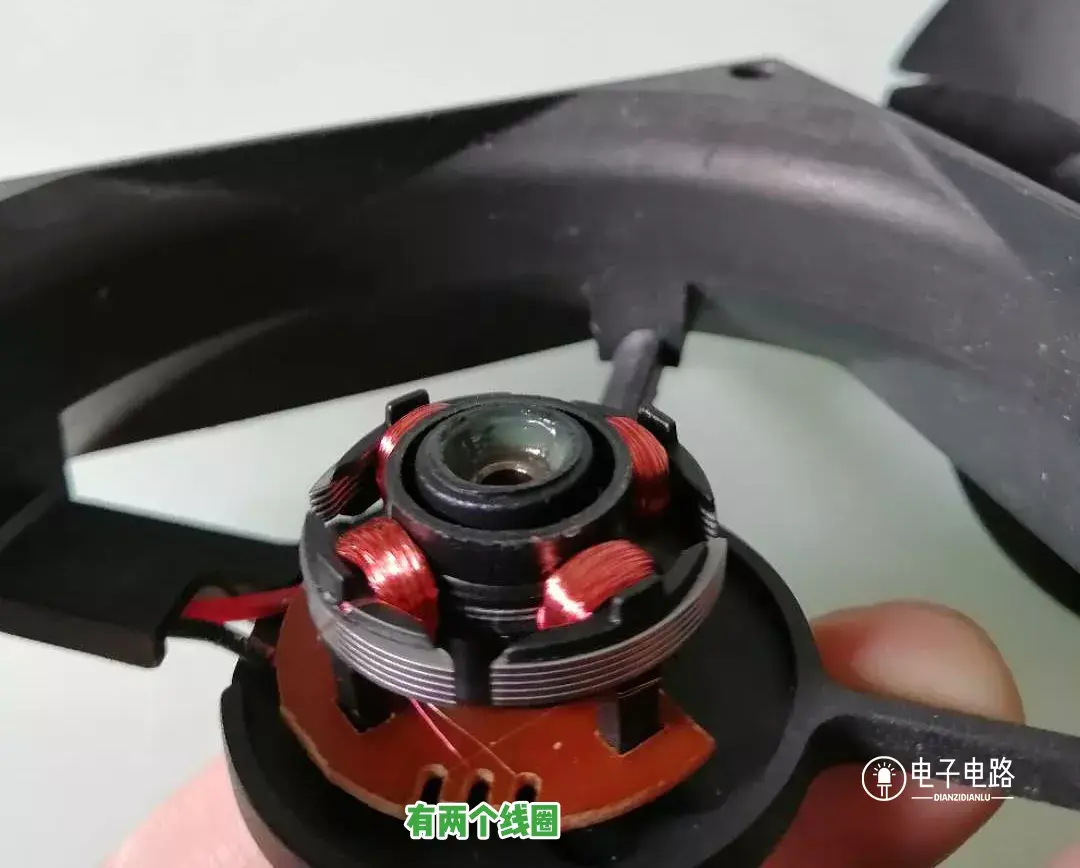

其实，这种小风扇除了有单线圈驱动的，还有双线圈驱动的，下图的这种就是双线圈的马达。

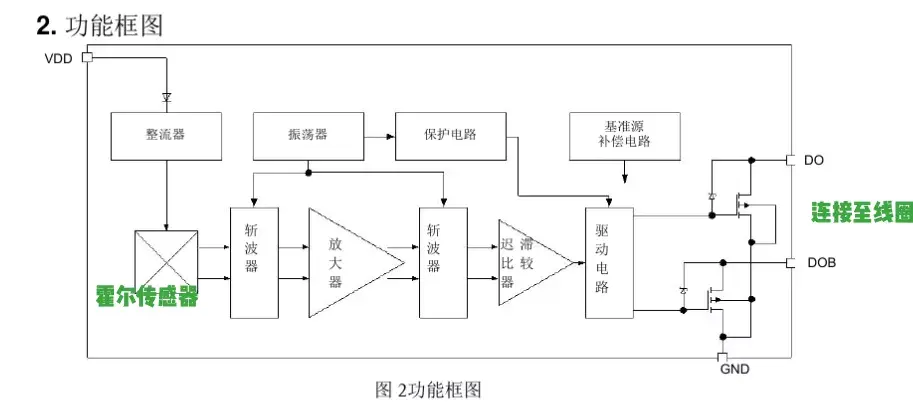

上图马达驱动芯片用的是276A，是一种双线圈霍尔驱动芯片。

原理其实也是跟前面是一样的，霍尔传感器能检测出绕组实时运转位置信号，驱动电器对电机线圈进行换向控制，从而使电机实现转动。

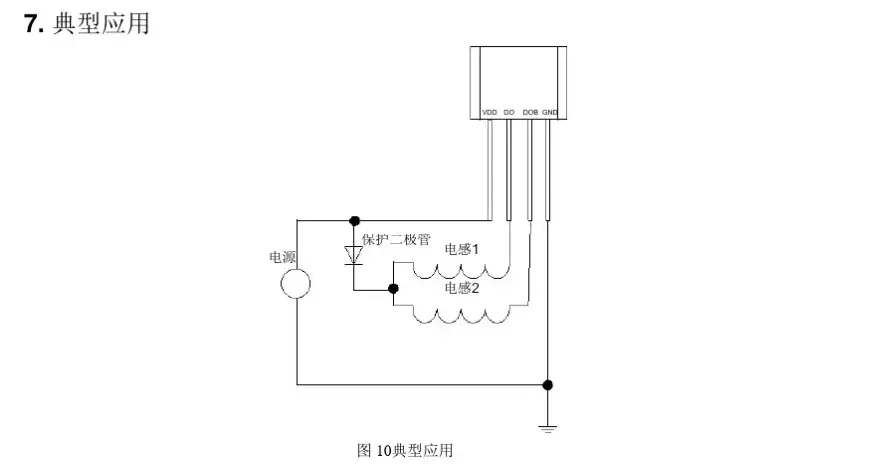

▲ 芯片手册中提供的应用电路（双线圈）

在有刷电机中，电刷是个会磨损零件，且换向时电刷与线圈接头还会产生电火花。而无刷电机没有电刷，不需要换电刷，线圈的换向是通过霍尔传感器与相关电路进行，所以能有效提高电机的使用寿命和维护的费用。
