BGA焊台的使用方法你知道吗？拆除安装主板芯片就是这么简单

BGA（Ball Grid Array）芯片级维修所用设备，用来拆卸风枪、烙铁等拆卸不了的芯片和接口，主要用来拆卸主板CPU、显卡、南桥等。本文介绍了BGA焊台的使用方法 之拆除安装主板芯片过程，我们一起来看看吧！

拆除芯片：

注意：部分主板上是有BIOS电池的，在操作之前，要先卸除电池，否则会造成爆炸！极有可能损坏主板。

1、开机：一般设备是需要输入密码登陆后才可以，进入操作界面。

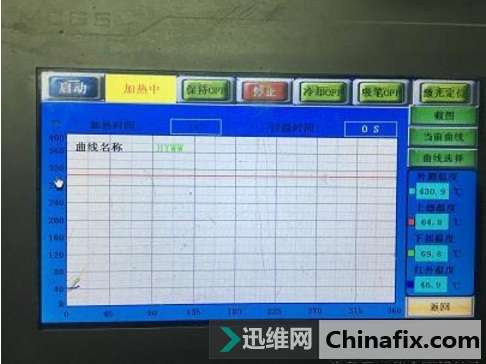

2、调试：设置温度曲线，保存，然后应用曲线（有铅锡球熔点：温度在185到215摄氏度左右；无铅锡球熔点：温度在215到235摄氏度左右）。

3、检查主板芯片的周围是否有浮胶，有浮胶的可用风枪去除。

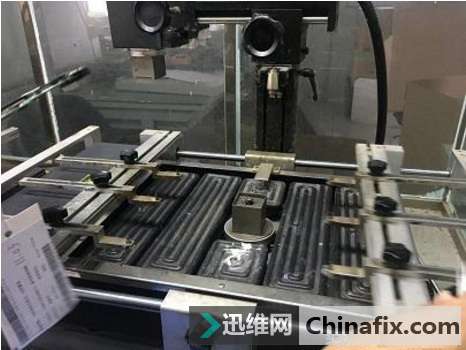

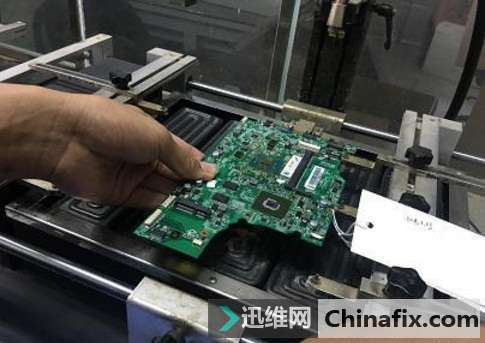

4、固定主板至焊台上。

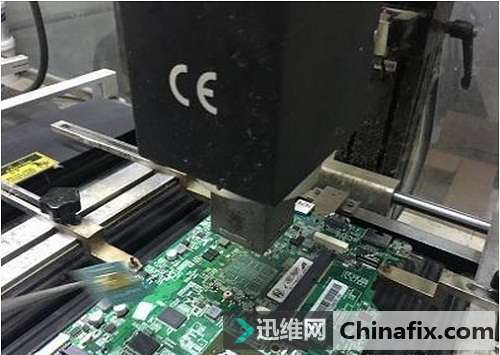

5、将上下风口对齐至要拆芯片的位置。

6、启动设备，进行加热。

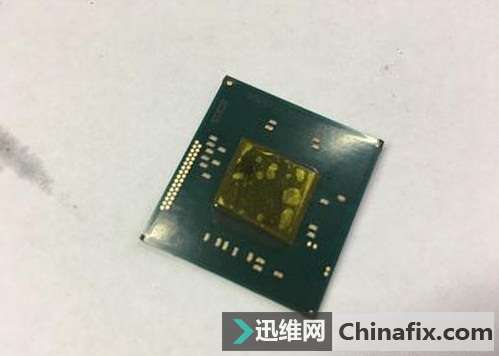

7、达到适合温度后，可用镊子将芯片取下（取时需要注意不要碰到周围元器件）并停止加热。

8、拆除完成。

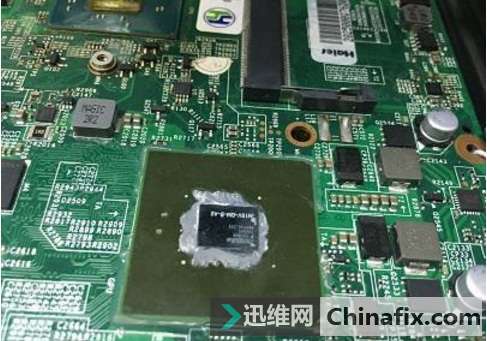

9、清洁主板表层（主要是锡球）。

芯片的安装：

1、找到型号相同的芯片备用。

2、需要在主板及芯片表层涂抹焊锡膏。（助焊和归位）

3、固定主板至BGA焊台上。

4、将芯片放至合适位置，将上下风口对齐至要拆芯片的位置。

5、用拆除的曲线温度进行加热。观察芯片外围锡球的变化，待芯片的锡球融化到一定程度时，即可停止加热。

6、芯片加热完成，安装即完。

至此，BGA焊台 拆除安装主板芯片过程介绍完毕，希望对大家有所帮助哦！

喜欢我们内容的小伙伴，点击关注我们哟！

爆改DIY：Diy焊接工具选购大推荐

本内容来源于@什么值得买APP，观点仅代表作者本人 ｜作者：屁屁林

大家好，我是屁屁林一个喜欢DIY的数码玩家,关注我带你了解更多diy知识

双11 开始了，你的购物车清空了没？屁屁林今天给大家分享下大家电子维修和DIY 经常用的焊接工具，因为经常要用到（别问，问就是老DIY了）；所以今天从入门级电烙铁到高端的焊台，热风枪以及焊接配件及耗材等等等等等等。如果有需求的话

还等什么呐！趁着 双11的赶紧买回家吧！还等什么！

电烙铁

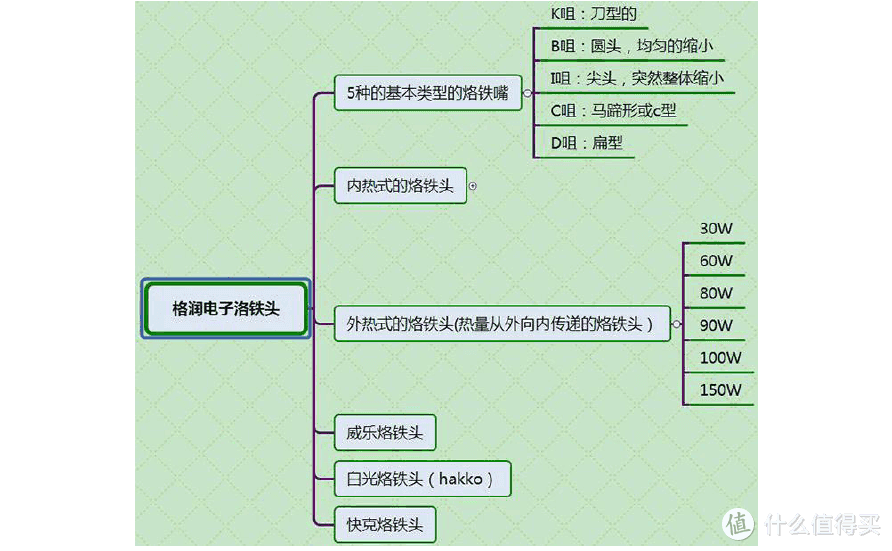

大多数焊接的需求其实不用国产的 30W·60w 烙铁即可。烙铁头推荐用尖头或者小刀头，就可以应付多数情况

根据发热方式的不同可以分为内热式和外热式

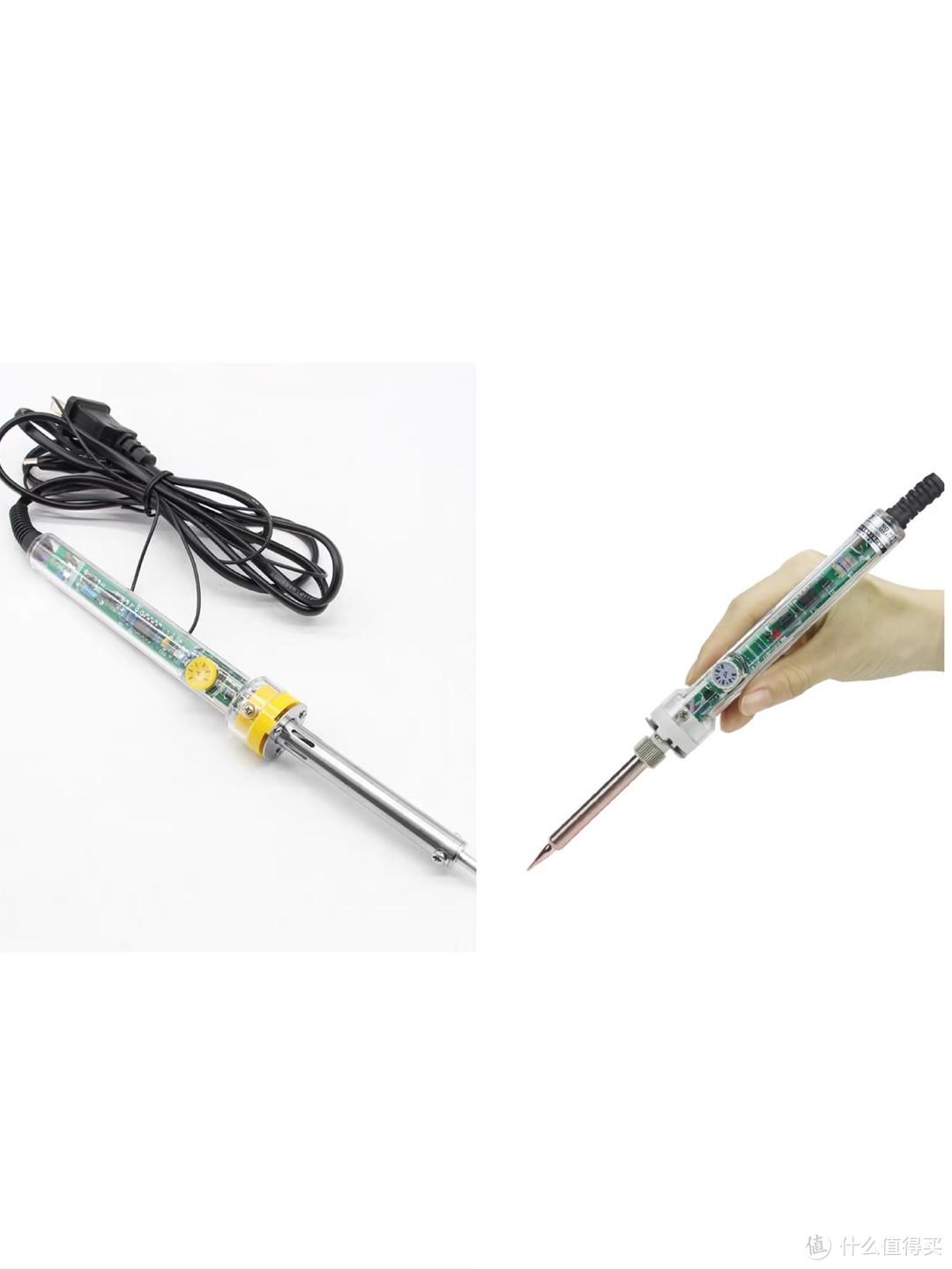

左外热；右内热

内热式升温快，不会产生感应电，但发热丝寿命较短，功率较小；外热式寿命相比较长，功率也大，但容易产生感应电，容易损坏精密的电子元件

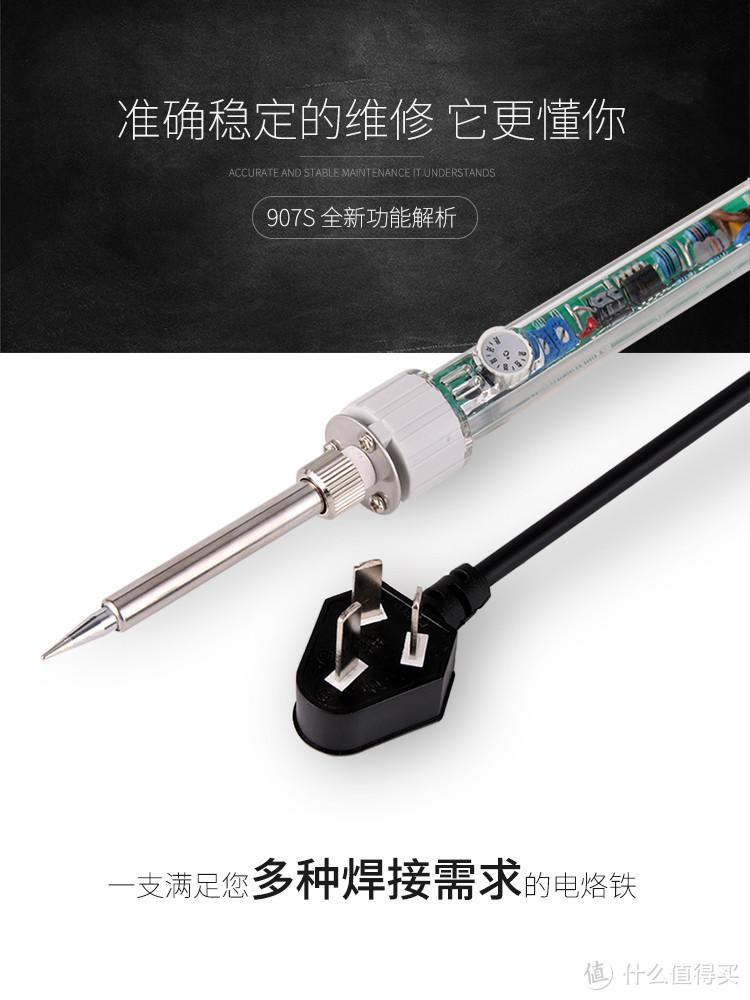

如果入门推荐黄花 907 调温电烙铁，温度区间在 200-450℃可调温度，升温也比较快，907 系列烙铁头沾锡效果还错的；但缺点一是随时要拔插头太烦，二是有时烙铁会干烧很长时间，会导致烙铁头烧死（不上锡）

总的来说907不错

焊台

如果有大量的焊接需求或者想提升下现有焊接体验，那屁屁林强烈建议入手一个焊台，焊台是烙铁的终极形态，调温电路更完善也更精确，回温性也更好，还有自动休眠、拿起唤醒等人性化功能，用过之后表示再也不想用普通电烙铁了(真香)

936焊台和 T12 焊台在市面上比较常见， T12本来 是日本白光公司的一款产品，价格昂贵。但后来华强优化设计了可以用于 T12 烙铁头的电路，用一些简单的元器件就可以对 T12 烙铁进行控温，之后厂家仿制了 T12 烙铁头，价格很便宜，被我们称为「白菜白光 T12」

T12 的控制电路都是开源的，淘宝上也有套件卖，也可以自己 DIY 一个 T12 焊台，屁屁林的T12就是自己DIY的,花了大约50左右(非数显)

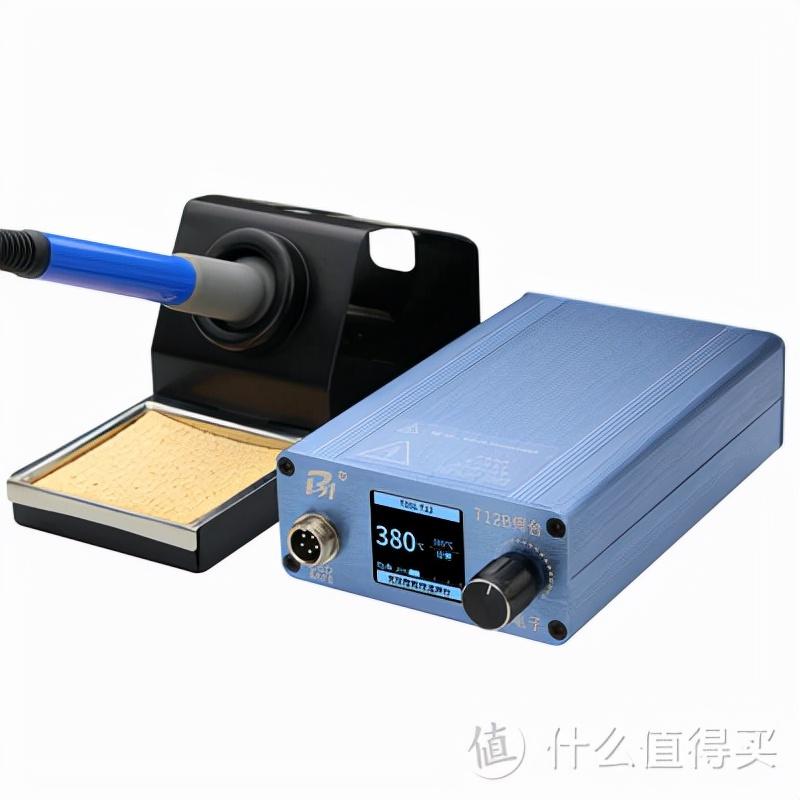

我推荐汉邦的 T12 焊台，控温好，回温快，有智能自动休眠、待机、关机功能，OLED 屏幕的交互体验也不错，是优秀的生产力工具, 当然你有能力也可以自己DIY,这样能便宜少

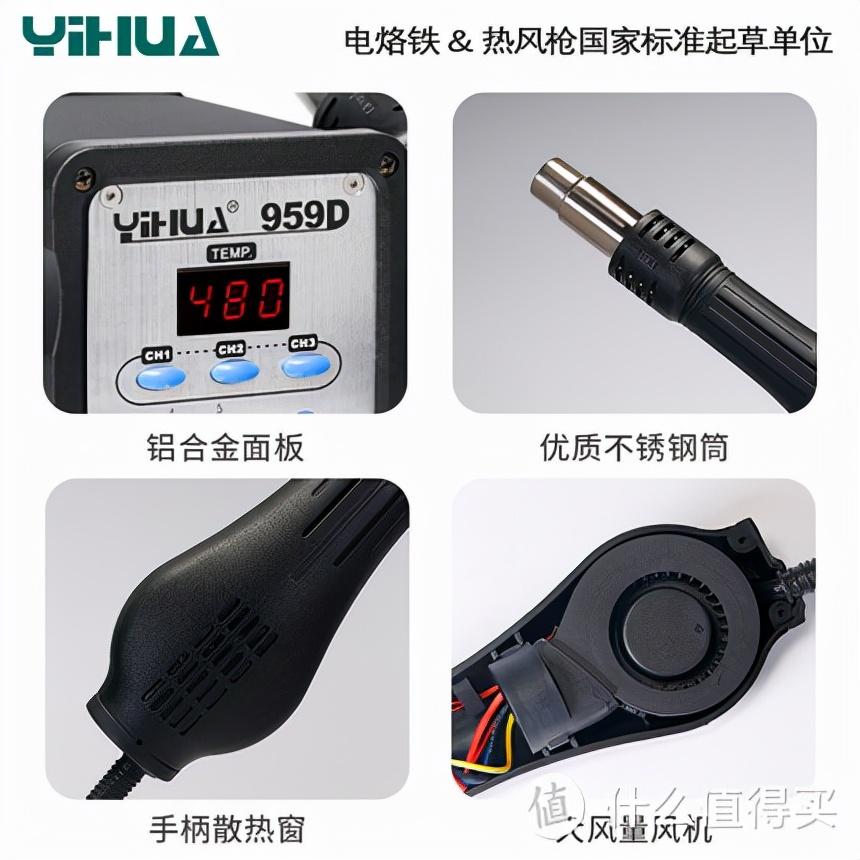

热风枪

涉及芯片的拆焊那就需要使用热风枪了，当然用刀头烙铁拖焊也不是不可以，但有台热风焊台来焊接贴片元做事也会高很多，此外热风枪也可以用于融化胶棒，热弯塑料，热缩管热缩等等场合(用处还是很大的)

用热风枪拆焊贴片元件非常讲究，调整好温度与气流的大小，提前在芯片的表面涂上助焊剂，既可防止干吹，协助芯片底部的BGA焊点能够平均熔化。如果旁边有微小元件，可以用高温胶带粘住，防止吹跑。建议新手可以在焊接练习板多多练手，防止操作不当损坏电路板和芯片,这就有点得不偿失了

吸锡器

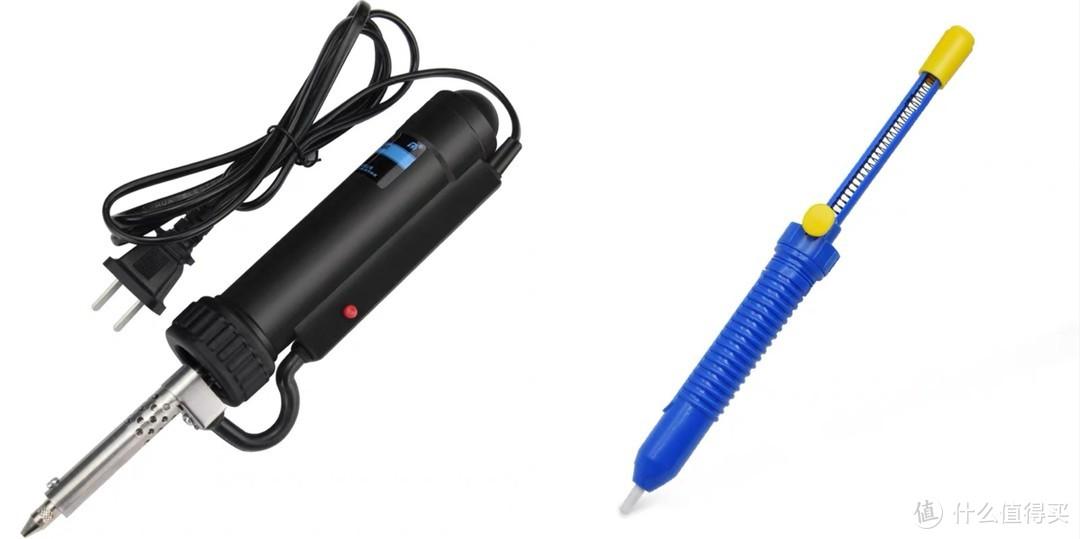

吸锡器用来吸焊盘电子元件时融化的废焊锡，分别是手动式和电热式两种。

手动吸锡器为活塞式，头部通常都采用耐高温塑料制成，普通吸锡器使用时需要配合电烙铁一起使用，一只手拿烙铁加热焊点，另一只手拿吸锡器怼上去按下机身按钮即可吸取焊锡

对于一些过孔中的焊锡，用手动的吸不干净，烙铁加热时吸锡器没有合适的操作角度，这时候就可以用电热吸锡器，头部自带加热功能，直接可以拆焊；但屁屁林更推荐第一种

焊接耗材

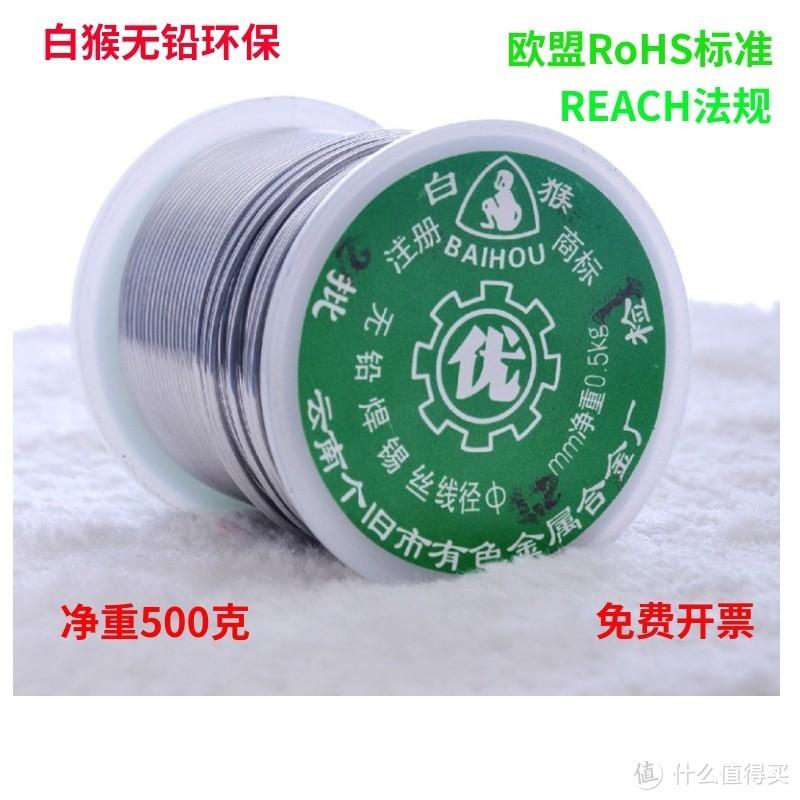

焊锡 丝从焊锡成分可以分为铅焊锡和无铅焊锡两种。有铅焊锡主要成分是锡和铅，常见的比例是 63%锡+37%铅。这个比例焊锡丝的熔点是 183℃，熔点低，上锡快，焊点光滑、残留物少。无铅焊锡常见的是 99.3%锡+0.7%铜，熔点约 230℃，普通电烙铁温度往往达不到，不适合个人 DIY 用；个人比较推荐白猴,

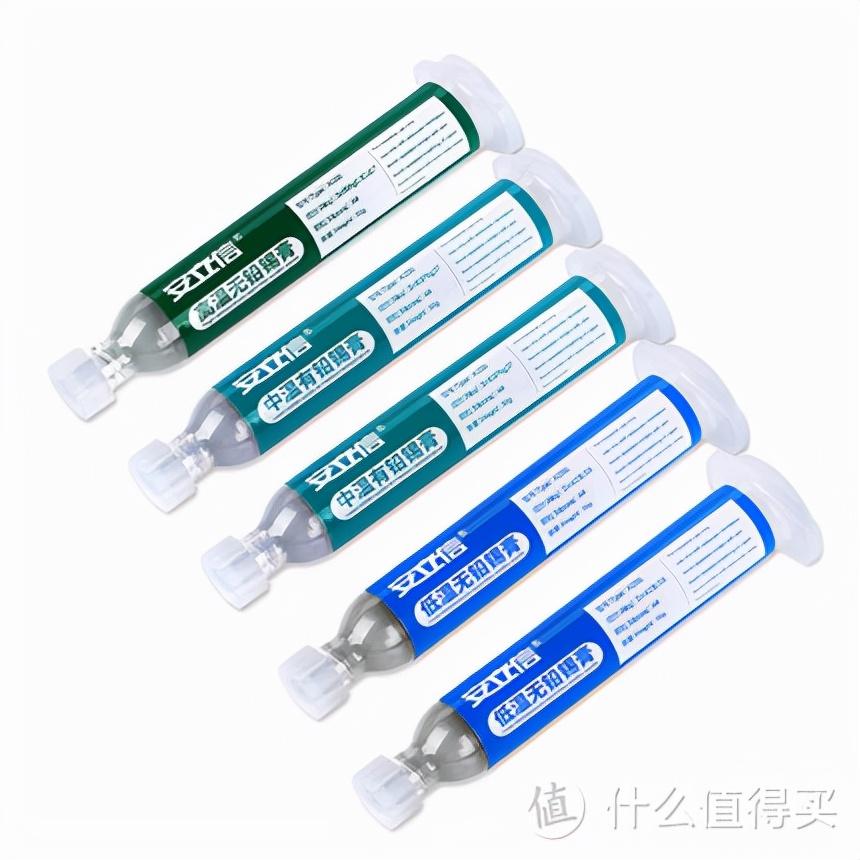

锡浆 又称焊锡膏，是焊接贴片元件时需要提前在 PCB 的引脚焊盘上涂上锡浆，然后放上芯片，用镊子按住，最后用热风枪均匀加热即可焊接完成 PS:建设和液体助焊膏一起用，因为有的时候锡浆会干会导致锡浆爆锡，加了就会好很多

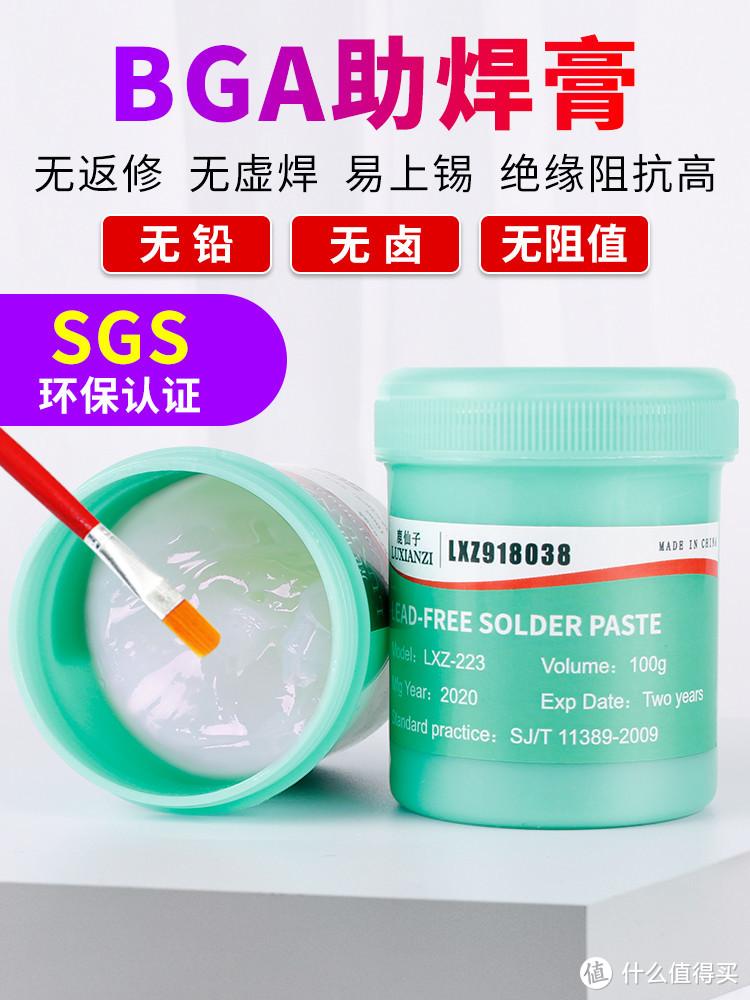

无酸助焊膏是一种免清洗的助焊剂，焊接前先将物品表面擦清，将助焊膏涂在焊接铜、锡、铁等金属上，然后再用烙铁溶于接焊处即可，让焊接稳固牢靠，比松香好用得多。用热风枪拆焊芯片时，也可以用助焊膏来帮助焊点受热均匀

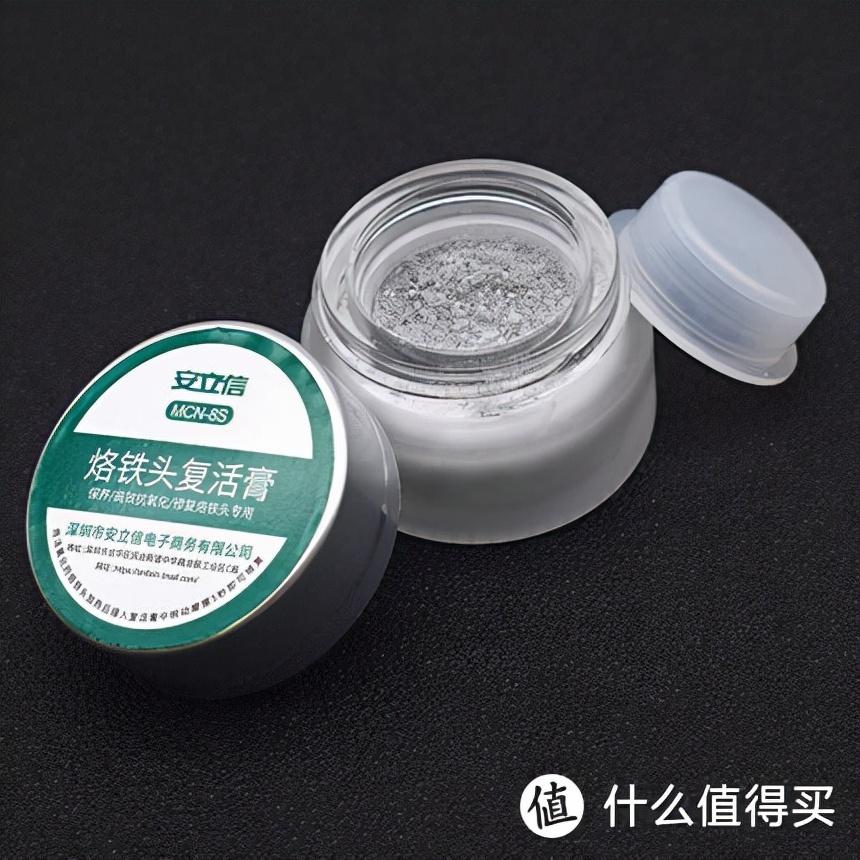

烙铁复活膏 可以有效去除烙铁焊咀氧化层，并重新对焊咀镀锡，达到焊嘴再生目的，能使各种因氧化烧黑的烙铁头复活。使用时将焊嘴温度为调高到 300℃~360℃，让烙铁咀与复活膏反复摩擦，然后用焊锡海棉或者铜丝清洁焊嘴，重复几次烙铁咀即可光洁如新。切记当烙铁头烧黑氧化不沾锡时千万不要采用锉刀锉削烙铁头表面，因为烙铁头头部的合金层是很薄的，用锉刀处理，很容易让烙铁头彻底报废。

好了本文就到这了，如果觉得屁屁林做得不错的话，欢迎点赞收藏关注三连，我是屁屁林，关注我带你了解更多diy知识
