2010年的大学生自制正弦波发生器赏析

今年五一回家， 清点大学毕业时寄回家里的箱子，看到了一个以前师兄做的正弦波发生器，其实我也一直没用过，就带回深圳看看还能不能用。

它的LCD屏幕显示以及按键功能都是正常的，做了频率设置，频率预设，电压调节和帮助四个菜单，用了2016的LCD显示屏，所以全部是英文菜单。其中电压调节有硬件旋钮，用软件触发会提示功能错误。搞鼓了半天，但是屏幕上显示频率都设置成功了，就是没有信号输出，而且软件有个bug，它的最大设置档位是9999Hz，但是千位还能继续往上加，变成分号，冒号这样的ASCII字符，没做最大值限制。

因为无法正常使用，所以对它进行拆解。其实从外观上看，这个仪表做得还是挺像样的，这也是学电子的人的一个常见缺点，不重视外观，而我师兄看来还是挺强的，有结构和外观的概念，动手能力强。这个仪表当时好像是学院里的一个项目，我自己在大二大三时做过一个更大的项目，所以对这个小东西倒不是很在意，现在十年过去了才拆来看看。

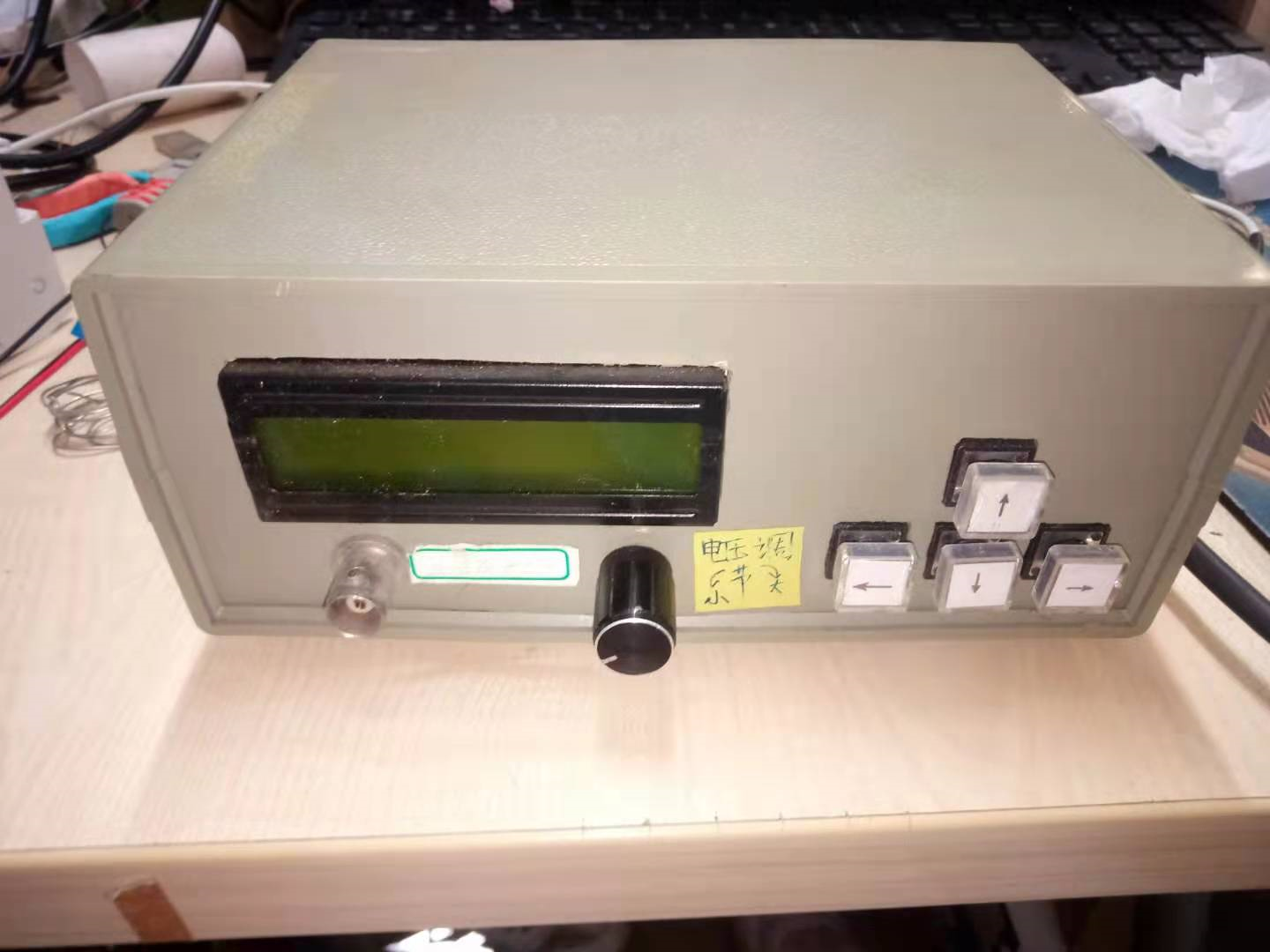

自制正弦波发生器的外观正面

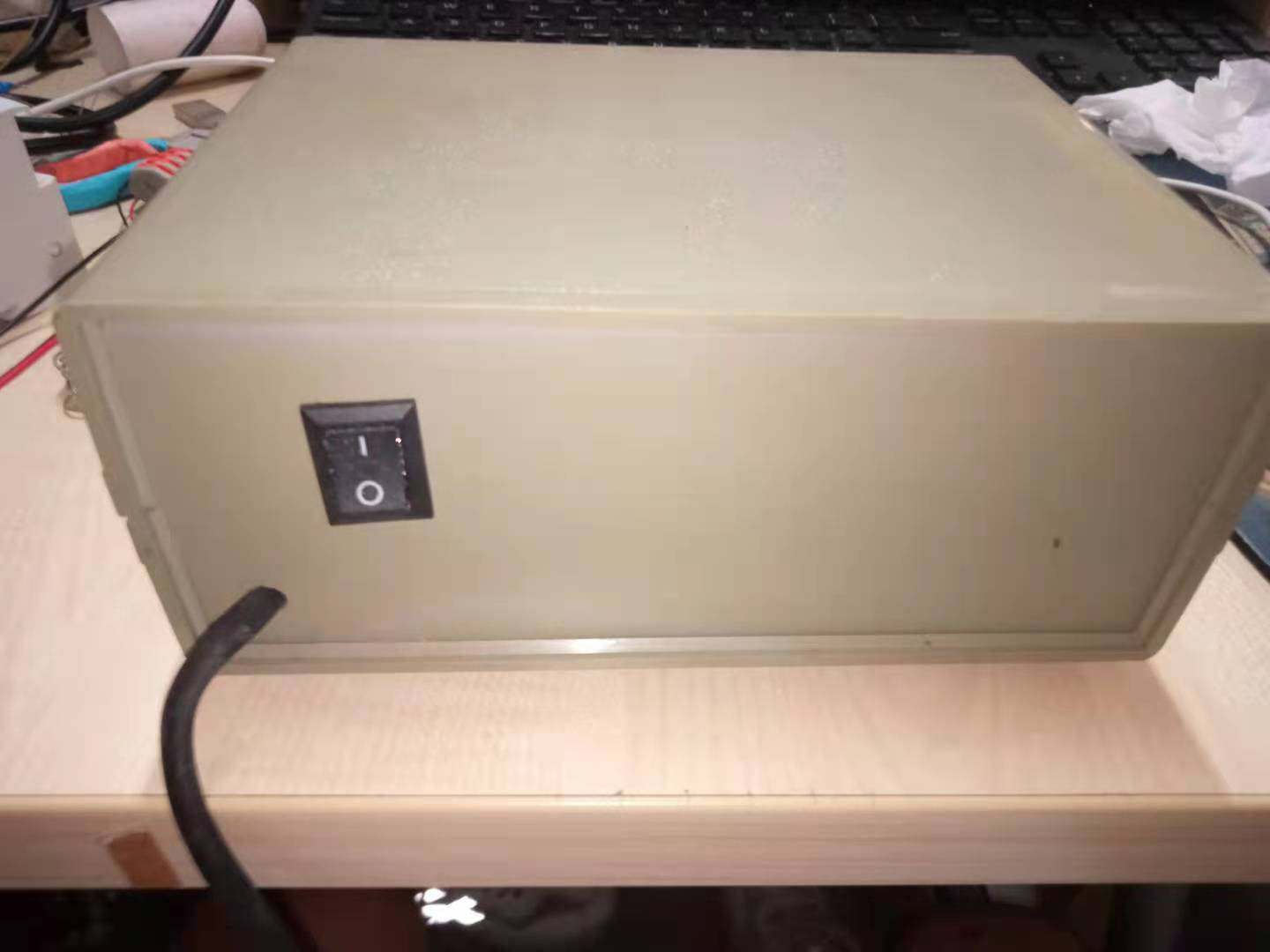

背面

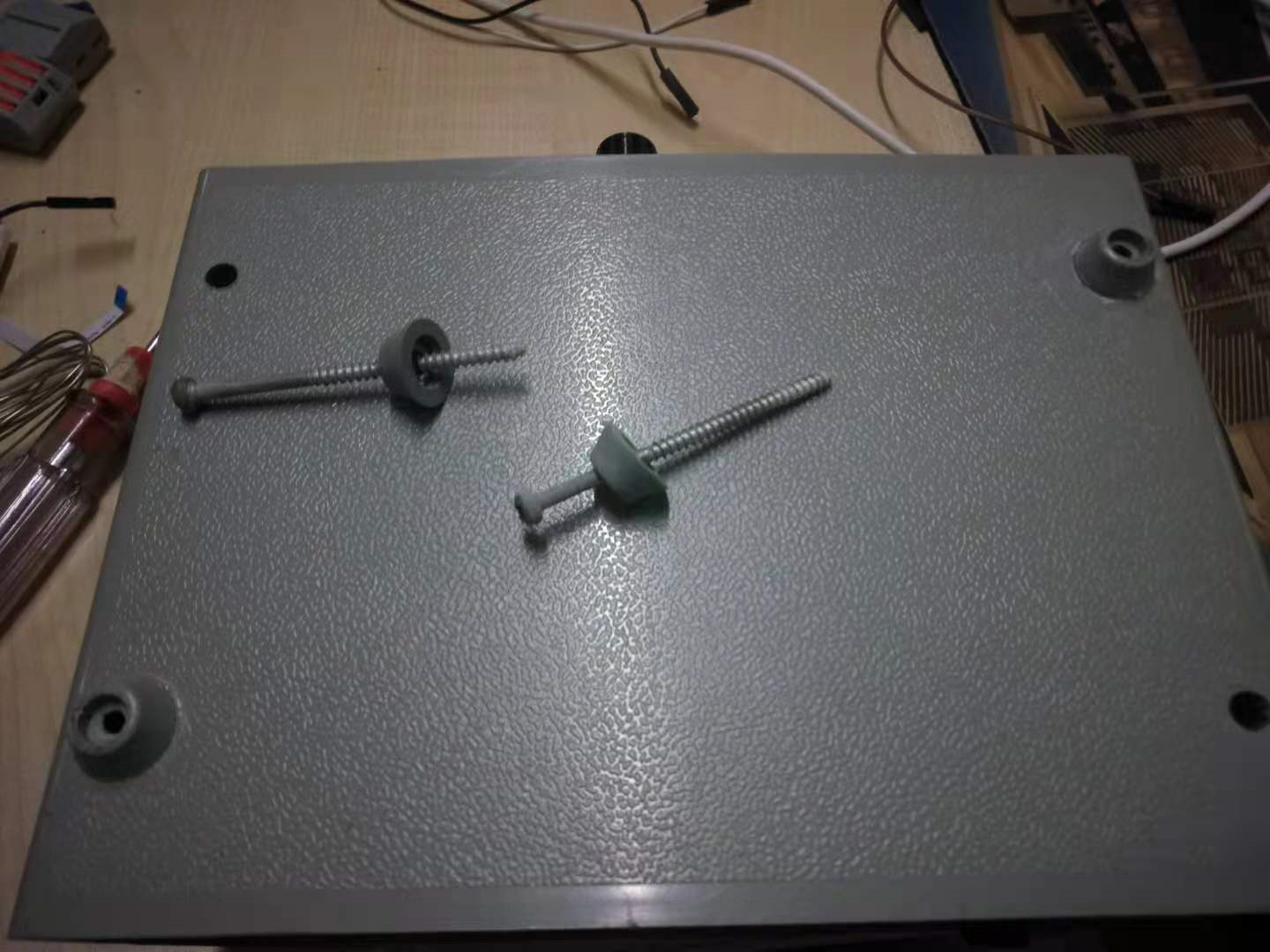

底部脚垫及主要的两个固定螺丝

打开后看到了大框架，首先使用了工频变压器提供两路18V电压输出，用线性电源来做仪表能得到更好的纹波和噪声特性。之后看到电路板竟然是双面的，自己腐蚀的覆铜板，这个比单面要难做一些，需要两面做一个对准，我都没做过，非常怀念，以前金工实习有做过单面的。现在PCB打样已经很便宜，平时自己做点小研究都最好直接外面打样，不要玩覆铜板了。

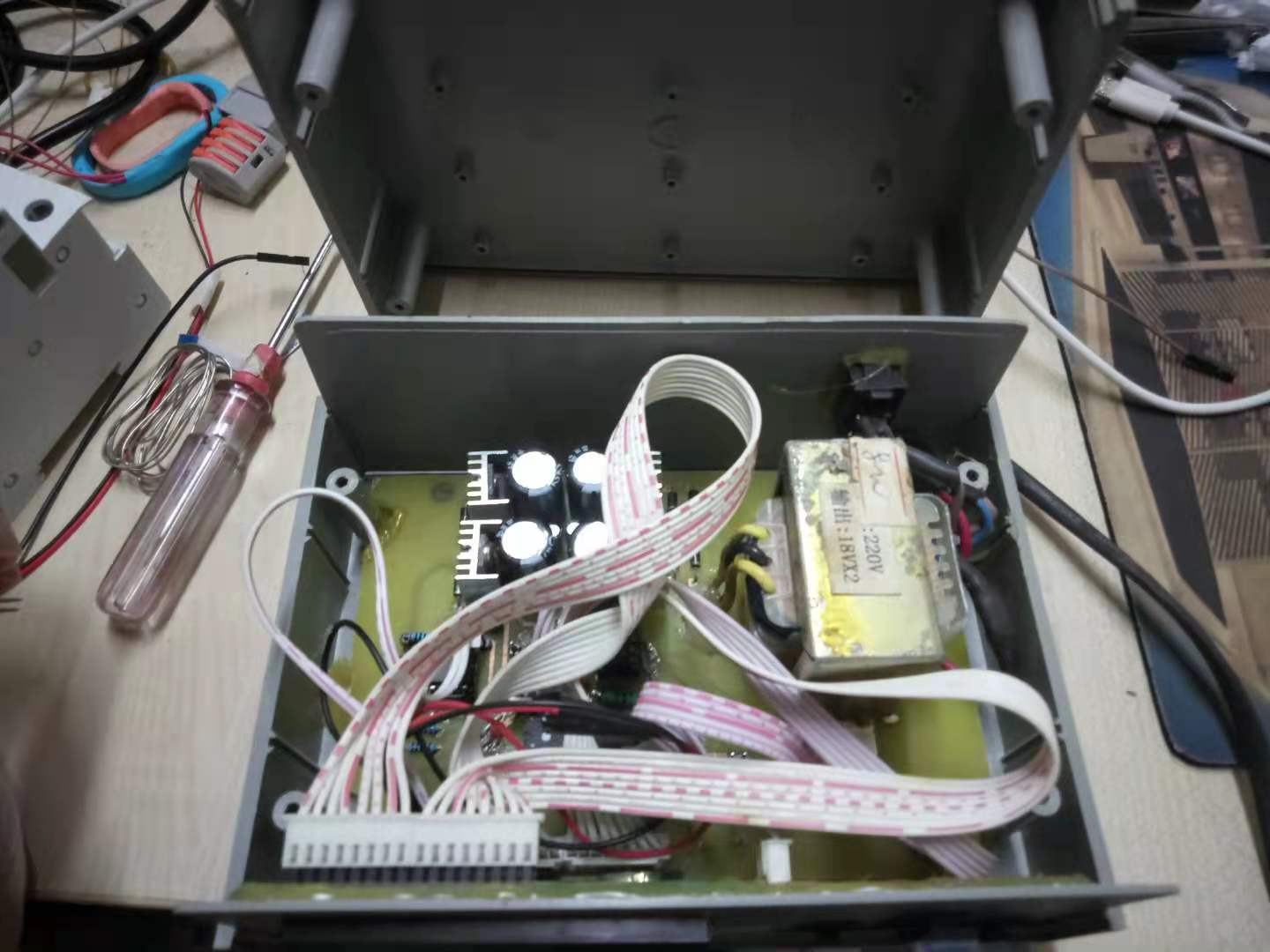

开壳图

里面主要有显示屏排线，按键排线和输出排线，调节旋钮排线和船型开关线。前后面板是以导轨的形式插片放进去的。可以单独取出来。我想起以前金工实习的一个老师也这么做过外壳，看来这是学电子的大学生应该掌握的基本技能。另外它的按键板是一块独立的覆铜板，LCD屏则用了一个标准的模块，这么粗糙的设计我也不指望去把它修好了，所以把所有排线都拔掉吧。

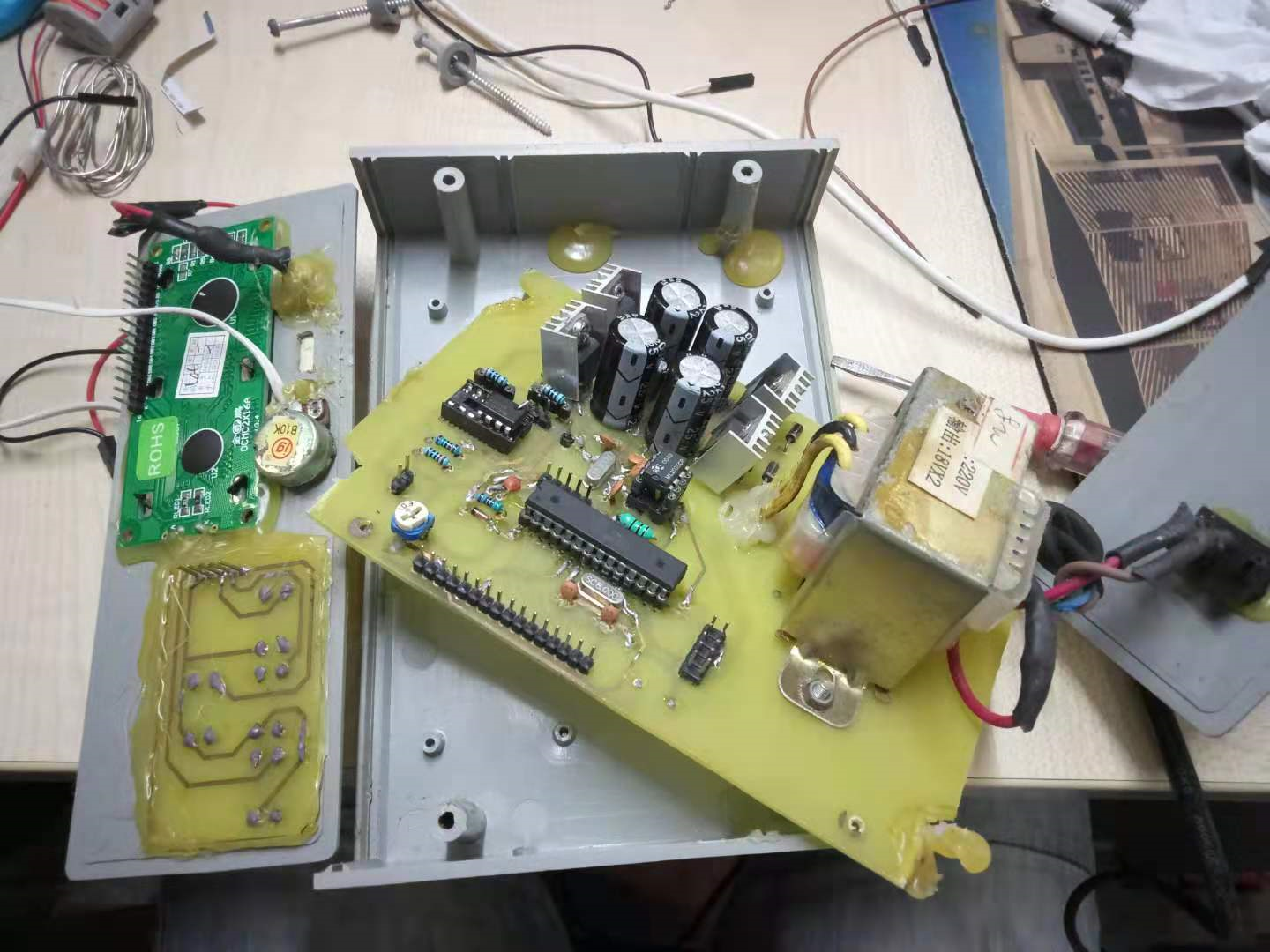

插片式结构设计

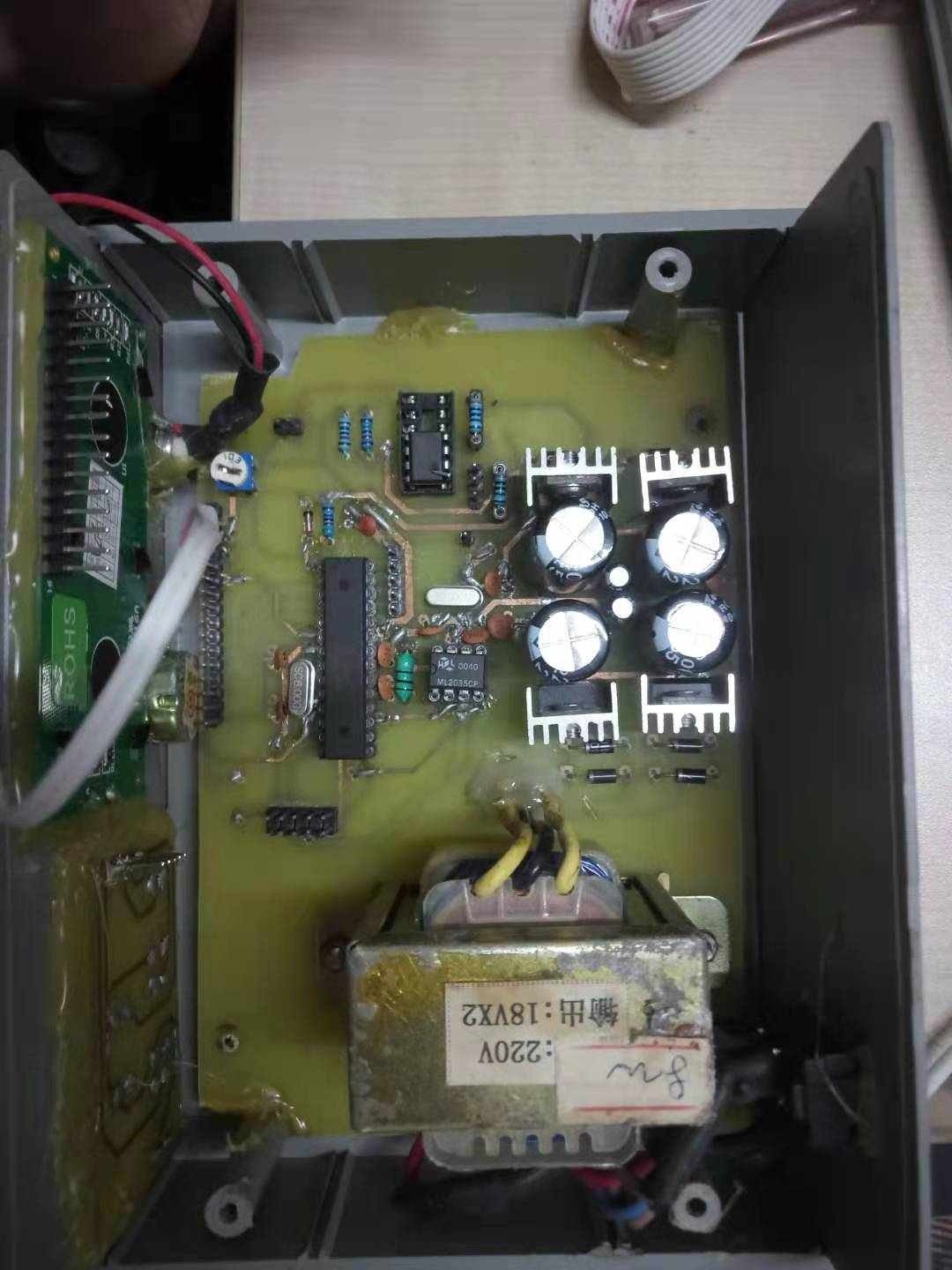

电路主板俯视图

可以看到MCU是ATmega8L-8PU，芯片都不是直接焊接，而是用了芯片座，这个也是学校里常见的做法。我记得2010年时大学里主要学习51系列，ATmega系列和STM32系列，这些师兄大学玩硬件，研究生毕业后基本都搞软件和算法去了，就只有我继续留在硬件的路上。我记得三年前还和几个师兄见面吃了个饭，有两个去了腾讯，听说我做那么硬的硬件都挺惊讶。后来我换了个工作，也要开始捡起写代码的能力了。不过底层代码也不会太难。

其它的还有一颗OP07的运放和ML2035CP，查了一下，2035是一颗专门的正弦波发生器芯片，电源部分有四个三端稳压器，7812,7912,7805和7905，分别降压提供±12V和±5V。那这个架构就基本清晰了。结构固定主要用了螺丝和热熔胶，我现在也主要是这样，很少用胶水。

再来看为什么我们屏幕上设置成功了，但是实际没有输出，而且电压是反相的了。因为正弦波由专门的芯片产生，而MCU只是和它通信，并没有对输出进行取样，所以就是一个开环控制，类似于网络通信里的UDP，我只管发而不管你收到没有。所以屏幕设置成功了，但实际上可能正弦波芯片相关电路损坏了，所以实际并没有输出。

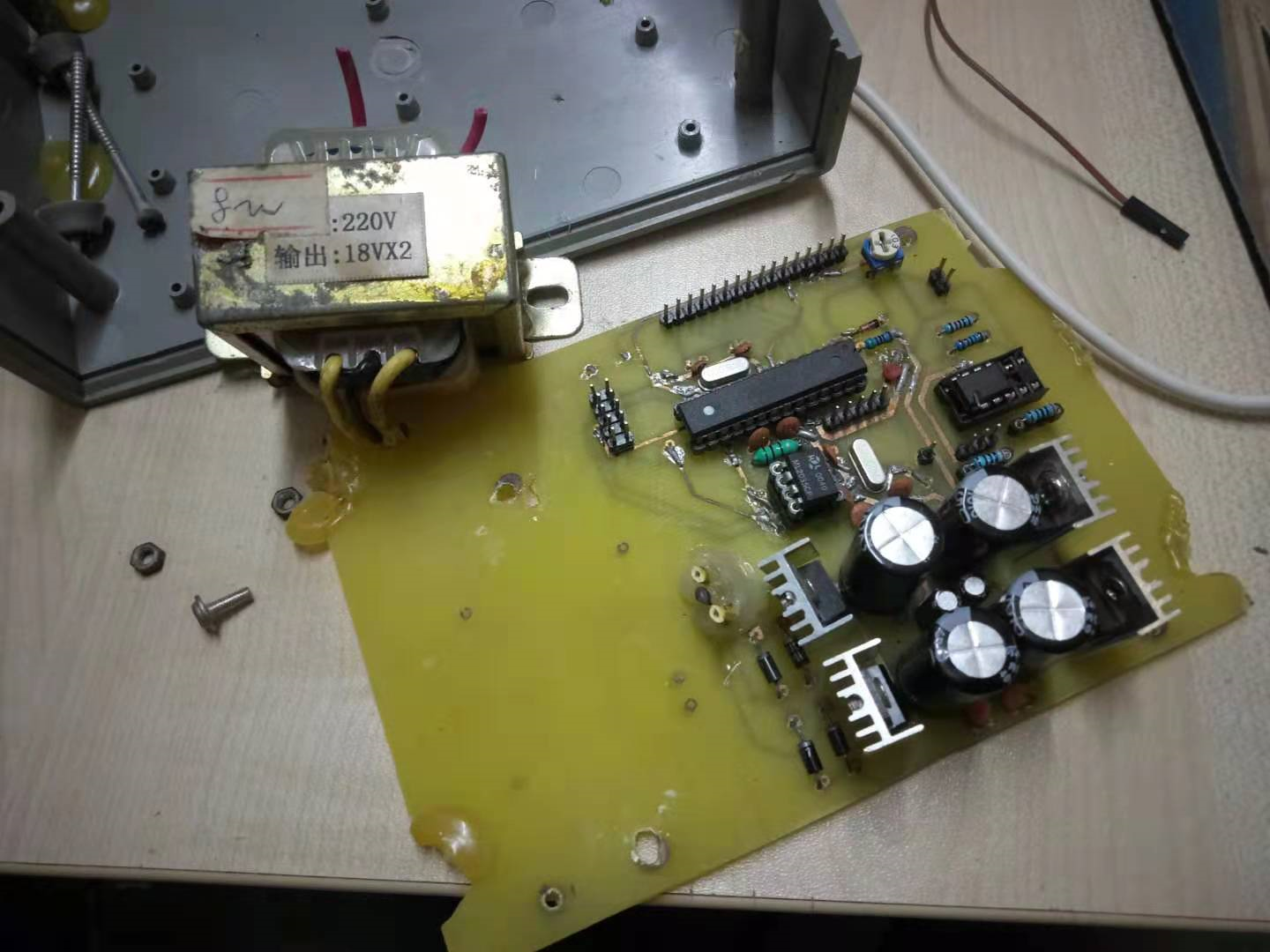

拆除变压器

另外这个芯片是±5V供电的，正弦波范围可以在±2.5V左右，从规格书上看，用法还是有点复杂，经过10年发展，肯定有大把更好用的芯片，所以它也没有研究价值了。最后我把工频变压器拆了还有两芯电源线，这几样未来也会存在，而且变压器的漆包线也可以另做它用。其它就丢弃吧，要勇于和过去告别，收拾行囊，奔向更好的未来。
