主板北桥芯片为何消失了？南桥消失了也不奇怪

说起主板的南桥和北桥芯片，这可能是一件暴露年龄的事，毕竟现在的主板上最大、最重要的那个芯片就是南桥了，根本没有北桥芯片的踪影，那么它去哪里了？答案很简单，被CPU和南桥芯片整合了。

北桥芯片（North Bridge）和南桥芯片（South Bridge）合称就是主板的芯片组，是支撑整个主板运行的关键，早在586时期的电脑主板就已经采用了这种架构。其中北桥是离CPU最近的芯片，这主要是考虑到北桥芯片与CPU之间的通信最密切，且处理的都是高速信号，为了提高通信性能而缩短传输距离。北桥芯片Intel通常标识为MCH，主要负责内部数据传输，通过前端总线FSB（Front Side Bus）与CPU进行直接通讯，并决定了支持的CPU型号和主频。

除此之外，北桥芯片还集成了内存控制器和PCI-Express控制器（早期是AGP），所以内存、显卡和CPU的通讯都要通过北桥来完成，同时它还要与南桥芯片连接通讯，可见北桥芯片在主板上的重要性不言而喻。早先的主板通常都是以北桥芯片型号来命名，不同型号的北桥支持的CPU和内存的性能也不一样，例如Intel在奔腾四时期的865和845，前者支持800MHz的FSB频率和双通道DDR400内存，而后者仅支持533MHz的FSB频率和单通道的DDR333内存。除此之外，早期的集成显卡也是整合在北桥芯片中，这在命名方式上也会有所体现，例如Intel同时期的845G和865G，以及后来的G41和G51等，G即是Graphics，内建图形卡的意思。

由于内存与CPU进行通讯需要通过北桥芯片，这就好比从广东省的中山市到深圳市需要拐个大弯，而北桥芯片就相当于著名的“虎门大桥”。为了提升通讯效率，AMD从Athlon64开始就在CPU中整合了内存控制器，而Intel也从第一代酷睿开始整合了内存控制器，从PCB的走线可以看到内存插槽所有的引线都汇总到了CPU的底座，这就相当于中山市和深圳市之间即将开通的“深中通道”，这是第一次给北桥芯片“减负”。

到了2010年，Intel开启了“胶水时代”，开始把显卡整合在CPU中，但此时它们仅仅是整合在一块基板上，之后才真正整合在了CPU中，也就是大家熟悉的核心显卡，还集成了PCI-Express控制器，增加了带宽并降低了延迟，同时FSB也完成了使命寿终正寝，取而代之的的是全新的QPI和DMI。AMD后来也将显卡核心整合在CPU中，例如大家熟悉的APU。到此为止，北桥芯片几乎所有的功能都已经整合到了CPU之中，自然也就没有存在的必要了。

南桥芯片，Intel通常标识为ICH，一般位于主板布局的右下方，这主要是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。南桥芯片主要是负责I/O总线之间的通信，充当着计算机系统与外周设备之间的"桥梁"，例如PCI总线、USB、有线网卡、声卡、SATA、键盘鼠标、实时时钟控制器、高级电源管理和温度监测等。而现代的主板为了降低CPU的负担，也会提供额外的低速的PCI-Express插槽和M.2固态硬盘插槽，相当于是整合了北桥的部分功能，所以现在南桥反而成为主板上最重要的芯片，名称也被改称为PCH，例如现在的Z790、B760等。

随着半导体工艺的演进，CPU的性能不断增强的同时，可整合的内容也更多，例如SATA控制器和USB控制器，而网卡、声卡和无线网卡等设备也可以通过PCI-Expesss通道与CPU直接通信，例如国产X86处理器兆芯KX-600，就整合了南北桥芯片所有的功能，所以这样的主板连南桥芯片也不需要了。

这样的情况在我们常用的平台也有，例如支持AMD的Ryzen华擎Deskmini A300 STX主板，也是没有南桥芯片的，因此以后的主板如果全面取消南桥芯片，其实一点不意外，而主板也真真正正的变成了一个插接平台。

(8301698)

学到啦原来这么简单！主板北桥芯片和南桥芯片的作用和区别详解

北桥芯片和南桥芯片都是主板芯片组中最重要的组成部分，但很多人对它们并不是很熟悉，也不知道它们区别是什么，各自的特点和作用是什么？具体的跟随小编一起来了解一下。

有南北桥的主板

一、北桥芯片

北桥芯片（NorthBridge）是主板芯片组中起主导作用的最重要的组成部分，就是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存，在处理器与PCI总线、DRAM、AGP和L2高速缓存之间建立通信接口起到很大的作用。

势力范围：

内存与CPU的总线

PCI-E（16+4或8+8，主要是北桥控制，北桥通道不够时会让南桥接管一部分）

北桥

北桥芯片作用

北桥芯片负责与CPU的联系并控制内存AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型和最大容量、AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。北桥起到的作用非常明显，在电脑中起着主导的作用，所以人们习惯的称为主桥（Host Bridge）。

北桥芯片特点

北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板的北桥芯片还会配合风扇进行散热

主板命名看北桥

我们常常会听到如下对话，“听说你买了台电脑啊，是什么配置的? *“酷睿i3 4150搭配B85主板.....说到这里，你已经明白在一块主板上，北桥芯片的重要性了，北桥芯片不仅仅可以代表整块主板的名称，还能代表整块主板的档次。

以Intel主板为例，以两位数命名的北桥，数字越大的越先进。比如B85比B75 要先进。而在以前以三位数命名的北桥中，也是数字越大的越先进。依此类推。

AMD方面同样也是如此，AMD 790GX要比AMD 780G 先进，而AMD 780G则比AMD 690G先进。可以说不同的北桥决定了主板的性能的差异。采用相同北桥的不同主板， 在默认情况下，性能方面的差异极少有相差10%以上的， 差距主要在于功能、接口、稳定性等方面。

二、南桥芯片

南桥芯片（South Bridge）是主板芯片组的重要组成部分，一般位于主板上离CPU插槽较远的下方。

 势力范围： 磁盘 声卡 网卡 USB PCI PS/2 实时时钟控制器、高级电源管理

南桥芯片的作用

南桥芯片负责I/O总线之间的通信，这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。

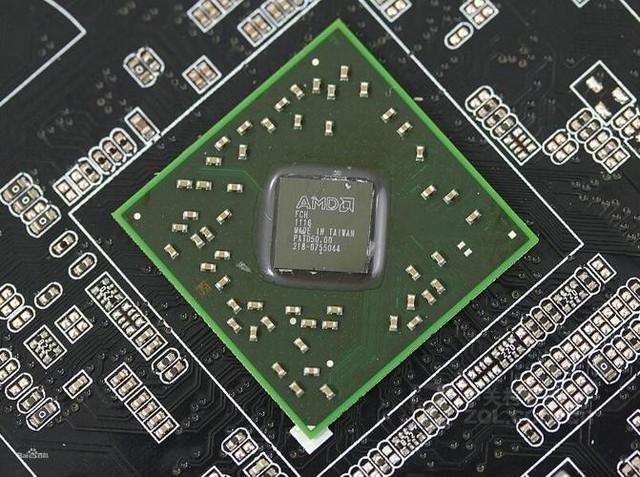

南桥

南桥芯片的发展方向

南桥芯片的发展方向主要是集成更多的功能，例如网卡、RAID、IEEE 1394、甚至WI-FI无线网络等等。 南桥芯片（South Bridge）是主板芯片组中除了北桥芯片以外最重要的组成部分，一般位于主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线，而且更加容易实现信号线等长的布线原则。相对于北桥芯片来说，南桥芯片数据处理量并不算大，所以南桥芯片一般都不必采取主动散热，有时甚至连散热片都不需要。

三、北桥芯片与南桥芯片的关系

不同的南桥芯片可以搭配不同的北桥芯片，虽然其中存在一定的对应关系，但是只要连接总线相符并且针脚兼容，主板厂商完全可以随意选择。最明显的例子莫过于AMD-ATI芯片组，其北桥芯片既可以搭配自家的南桥芯片，也可以使用ULI或者VIA的南桥芯片。此外，很多典型芯片组也可以使用不同的南桥。

小贴士：主板上不一定都南北桥结构，有的主板将南桥和北桥的功能整合在一起，称为“单芯片架构”。老主板还存在南桥北桥芯片组。现在的主板都是PCH桥，PCH桥是INTEL公司的集成南桥，PCH的产品名称为INTEL P55。PCH芯片具有原来LCH的全部功能，又具有原来MCH芯片的管理引擎功能，把它称之为北桥也好，称之为南桥也好。

关注小编，每天持续更新电脑知识技巧，玩电脑不求人。
