CD4013的引脚图、真值表及应用

唯样电子资讯为广大电子爱好者提供电子元器件相关知识和学习资料，以供大家学习交流。

CD4013是双D触发器芯片，在数字电路中常用来进行锁存数据, 组成分频电路等。

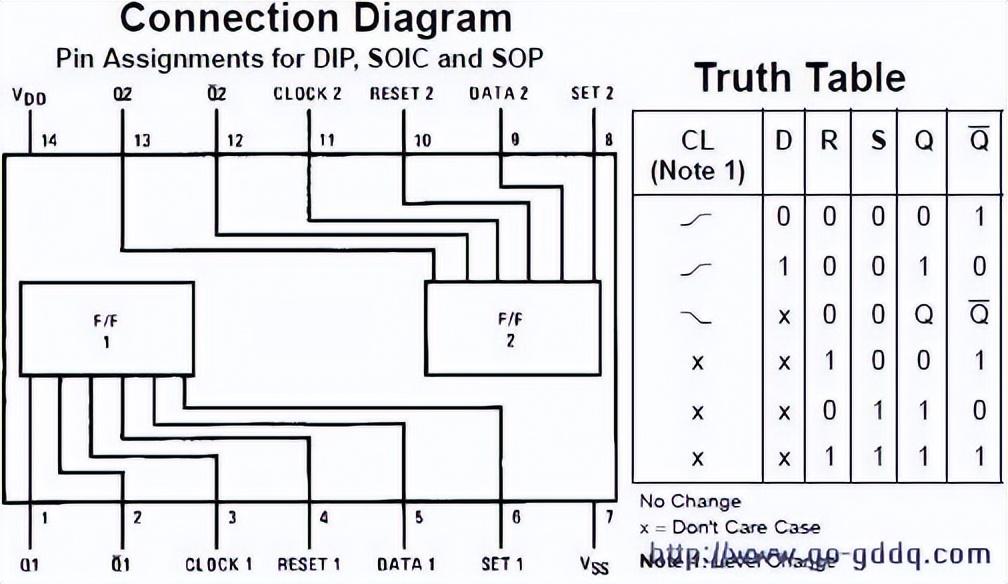

CD4013的引脚图与真值表 在电子技术中，N/2(N为奇数)分频电路有着重要的应用，对一个特定的输入频率，要经N/2分频后才能得到所需要的输出，这就要求电路具有N/2的非整数倍的分频功能。CD4013是双D触发器，在以CD4013为主组成的若干个二分频电路的基础上，加上异或门等反馈控制，即可很方便地组成N/2分频电路。

上面介绍的N/2分频电路仅限于N≤7，当N≥7时，可根据分频N值的大小，相应增加二分频级数，并恰当引接反馈信号走线，便可得到N≥7的分频电路。 N/2分频电路可得到如下几个特性： 1、电路工作原理是，在第n个周期，末级两分频器的输出为高电平时，输入时钟脉冲的上升沿使分频电路工作；在第n＋1个周期，末级两分频器的输出为低电平时，输入时钟脉冲的下降沿使分频电路工作。 2、电路采用的是异步触发形式，各触发器的初始状态不会影响到分频的功能。如果要求初始状态为“0”状态，可以将D触发器的复位端R引出，接至复位控制电路。 3、输入信号fi的最高工作频率fimax除受到CMOS元件FM的限制外，还受到D触发器、反馈门翻转延迟和 电容C滤波频率特性的影响，所以应尽可能提高fi的值。一般情况下，最高工作频率fimax在几百千赫以下。

手把手教你学74HC165的使用

一、74HC165的基本使用步骤

74HC165是个并行输入串行输出的逻辑芯片，了解一款芯片都是从它的datasheet开始，下面以NXP公司74HC165为例进行介绍。

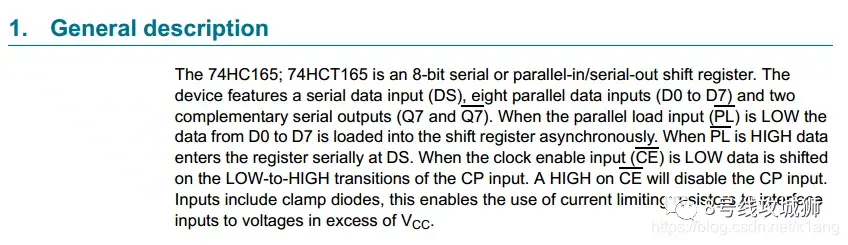

先看下该芯片datasheet的总体描述：

74HC165/74HCT165是一个8位串行或并行输入，串行输出的移位寄存器。具有一个串行输入（DS引脚），8个并行数据输入（D0到D7）和两个互补串行输出的功能。当PL引脚为低时，D0-D7端的数据进入移位寄存器。当PL引脚为高时，数据从DS引脚串行进入寄存器。当CE引脚为低时，使能时钟，数据在时钟CP上升时数据进行移位。当CE引脚为高时，失能时钟，时钟输入无效。

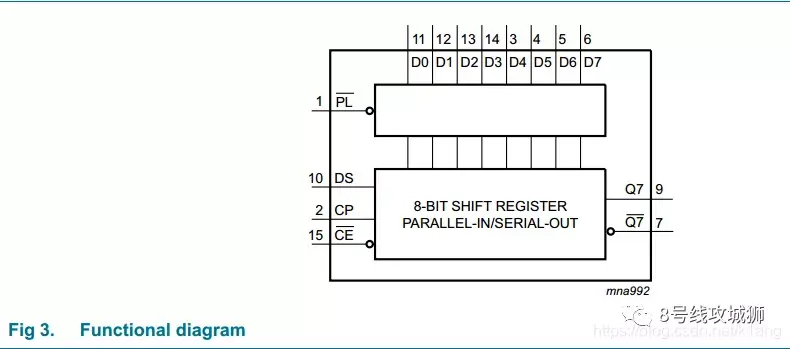

我们再结合芯片的功能框图来理解工作过程：

从上图可以看出，PL引脚控制并行数据的获取，低电平有效，数据进入8位移位寄存器，再由CP和CE两个引脚配合控制移位寄存器里的数据从Q7引脚串行输出。

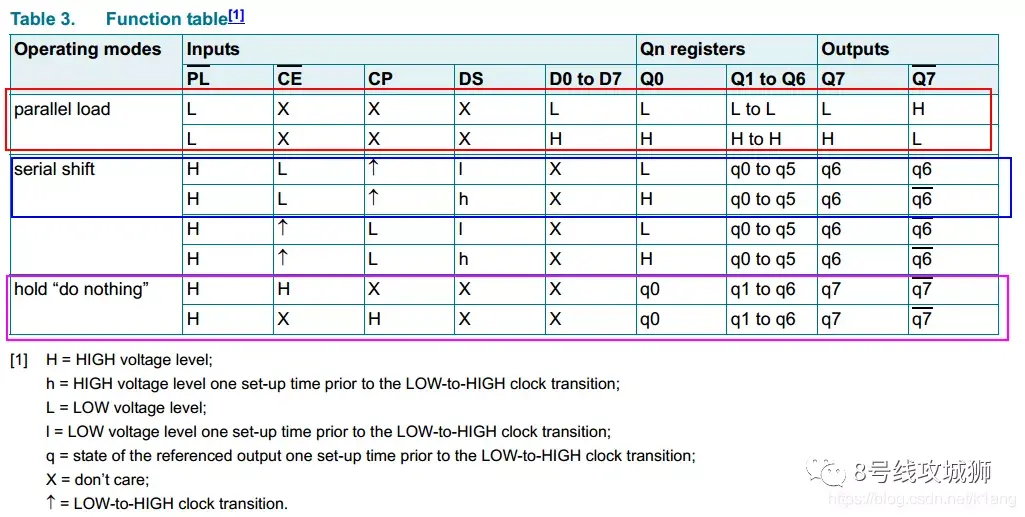

再看看芯片真值表：

第一个红色框是并行加载数据的，只要PL为低电平即可；

第二个蓝色框是串行移位，此时要求PL为高电平，CE为低电平，Q0~Q6在CP每来一个上升沿时依次往Q7移位；

第三个紫色框是保持当前状态输出。

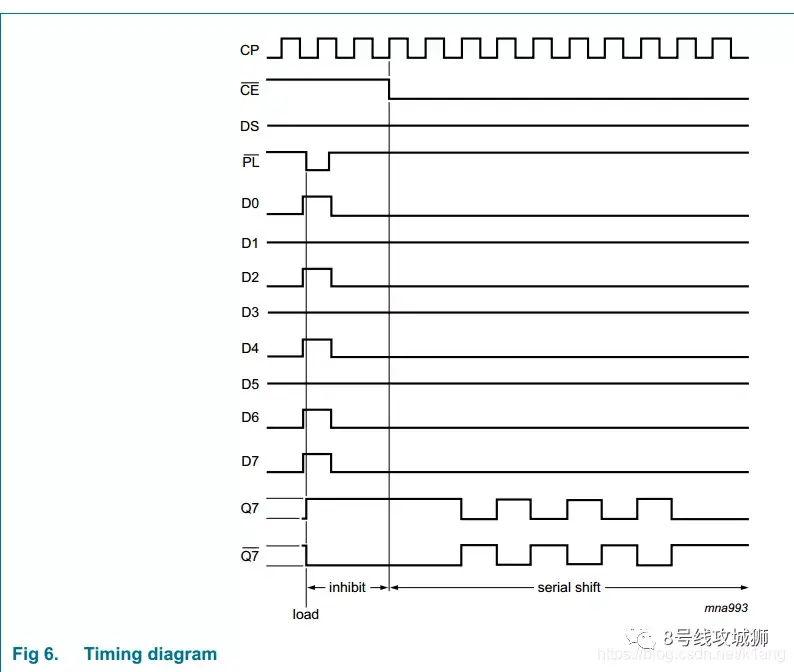

芯片时序图：

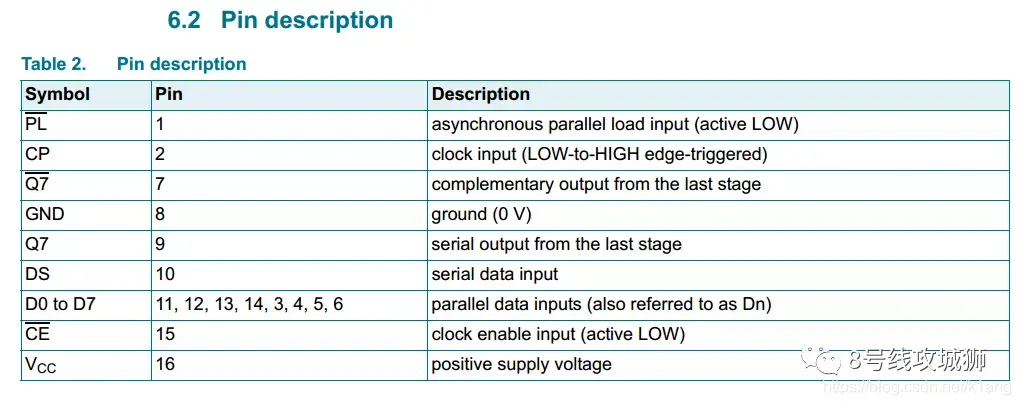

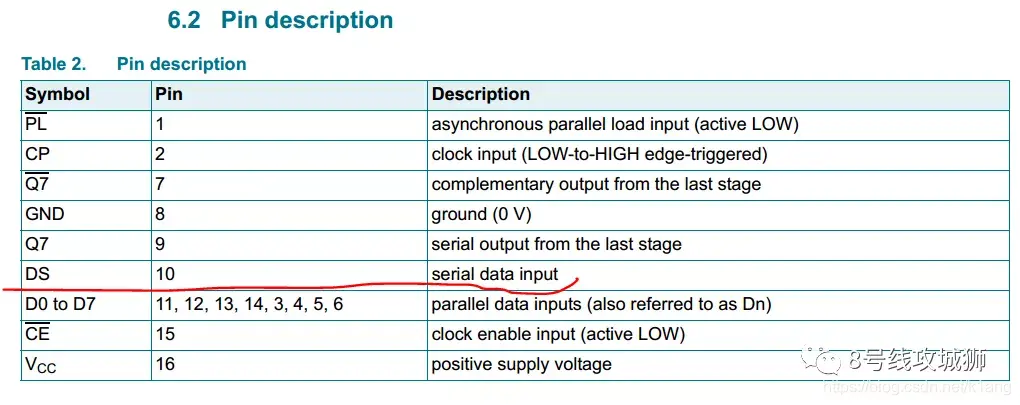

还有一个重要的信息，就是芯片的引脚定义：

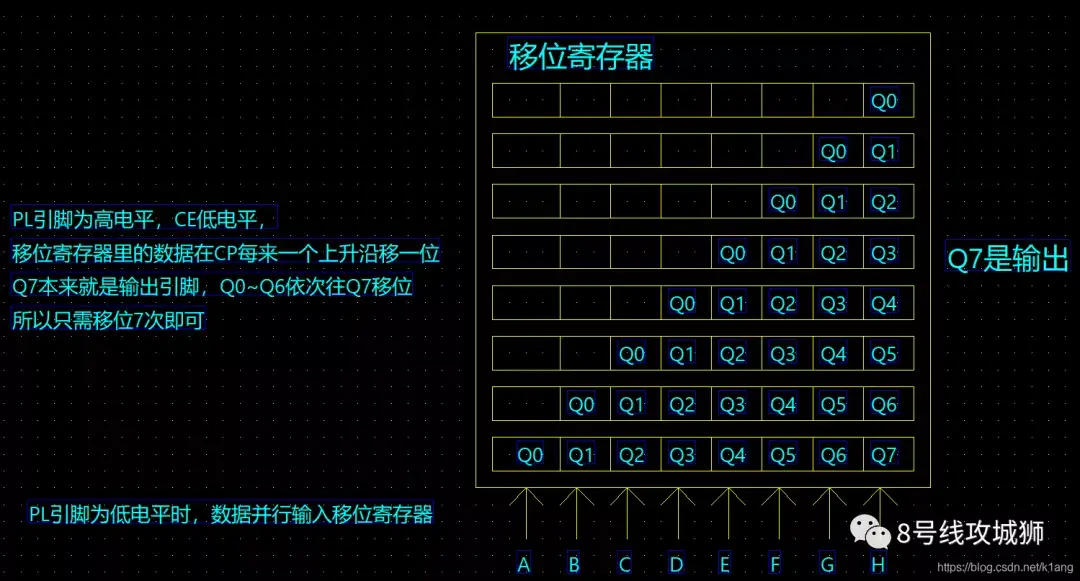

从芯片的描述，我们可能还不是很清楚具体的工作原理以及过程，下面图文并茂为大家详细讲述下。

最后对如何驱动74HC165总结几个步骤：

1、引脚1（PL）为低电平，获取并行数据输入，数据移入移位寄存器；

2、将引脚1置为高电平，停止并行数据输入；

3、引脚15（OE）为低电平，使能时钟输入；

4、时钟CP每产生一个上升沿，移位寄存器中的数据从高位（Q6）到低位（Q0）依次移出到Q7。

二、74HC165的级联

74HC165其实和74HC595一样，也有级联功能，74HC595相关知识在之前文章中有整理过，详见（数字电路-芯片-74HC595，数字电路-芯片-74HC595）这里说下74HC165的级联。

前面基础篇也讲到74HC165是个并行输入转串行输出的逻辑芯片，该芯片除了串行输出外还有一个串行输入引脚，74HC165的级联功能就使用到这个串行输入引脚，也就是引脚10（DS）：

下面就讲下74HC165级联的原理：

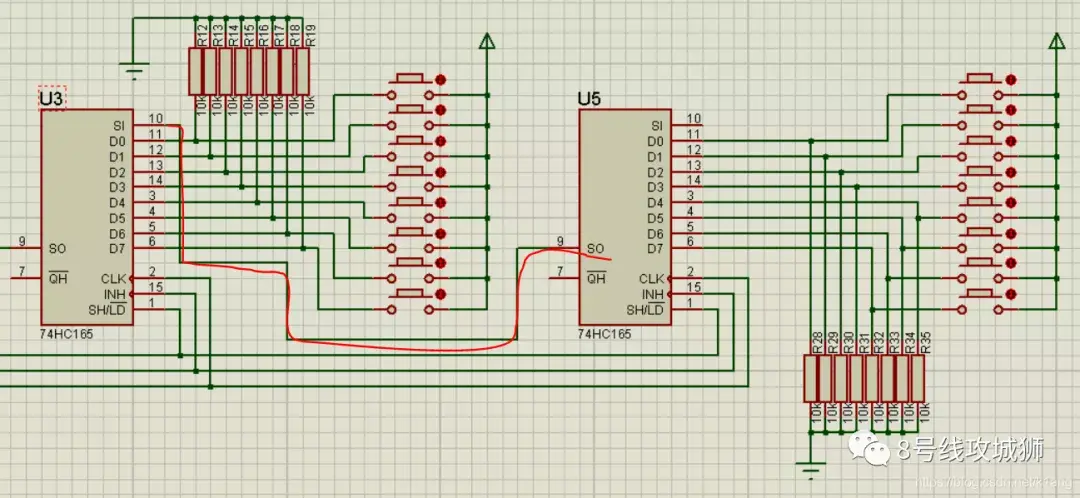

从前面的两篇74HC165文章知道，74HC165并行转串行是通过移位寄存器实现的，当PL为低电平时，并行数据（8bit）进入移位寄存器，当PL为高时，进入移位寄存器的数据就从DS引脚进入寄存器，然后在每个时钟的上升沿往输出引脚Q7移一位。根据这个原理，只要把输出Q7（引脚9）连到下一级74HC165的DS引脚（引脚10）即可实现级联功能，如下图：

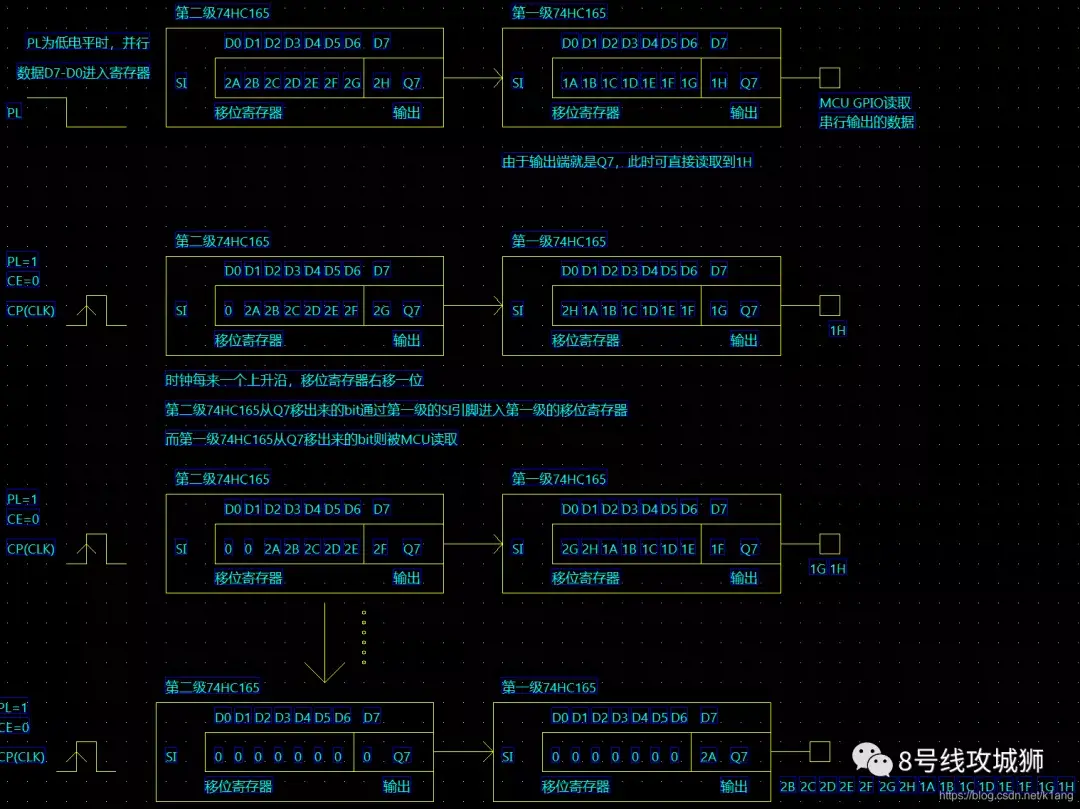

最后再以图文并茂的方式总结下74HC165级联后的工作过程，如下图：
