Intel 100系列芯片组详解：史上最良心！

除了大规模发布桌面和笔记本平台的Skylake处理器家族，

H170、B150主板各大厂商已经正在陆续推出，将其近期和处理器同步上市。H110要稍微晚一些，第四季度才会大规模爆发。 Q170、Q150是面向商务市场的，主要会在一些品牌机里看到。

六款芯片组将分别对位取代此前的H87/H97、B85、H81、Q87、Q85、Z87/Z97，特别是经过了不疼不痒的Z97、H97之后，100系列芯片组有了全方位的提升，诚意十足。

这里我们从I/O输入输出的角度看一下100系列，你会发现几乎每个地方都有着质的飞跃，尤其是总线全面升级到PCI-E 3.0，USB 3.0接口数量大增，还支持RST PCI-E设备，与处理器的通道也首次升级为PCI-E 3.0通道的DMI 3.0总线。

作为旗舰级型号，Z170和其他型号最大的区别就是完全支持超频，当然规格也是最齐整的，可提供20条PCI-E 3.0总线(多了四条)、六个SATA 6Gbps接口(没变)、三个SATA Express接口(以前没有)、十个USB 3.0接口(多了四个)、三个RST PCI-E接口(以前没有)。

但是要注意，SATA Express占用的是SATA通道，而且是一个接口就需要俩 ，就是有你没我，但相信绝大多数高端主板都会额外加装主控来扩展。RST PCI-E接口走的是x4 M.2或者x2 SATA Express通道 ，也存在同样的问题。

H170关闭了超频，PCI-E 3.0削减到16条，USB 3.0降至八个(USB 2.0就增至六个)，SATA Express、RST PCI-E接口各自减为两个，其他基本保留。这个档次的芯片组和主板一贯是高不成低不就，看这架势这一代也很难火起来。

B150就砍得比较多了，只有八条PCI-E 3.0、六个USB 3.0(六个USB 2.0)、一个SATA Express，不再支持RST PCI-E，不过依然保留了六个SATA 6Gbps。

H110因为是入门级的，规格最低，只有六条PCI-E 2.0 、四个SATA 6Gbps、四个USB 3.0(六个USB 2.0)，SATA Express也被拿掉了。

Q170几乎和Z170差不多，Q150则稍微好于B150，这里就不多说了。

关于100系列芯片组尤其是Z170的一些技术特性，可参见此前的i7-6700K评测环节。

微信公众号搜索"驱动之家"加关注，每日最新的手机、电脑、汽车、智能硬件信息可以让你一手全掌握。推荐关注！

8代6核主板限制全破解？i7 8700K可上Z270170

Intel第八代酷睿是不能使用在原有的Z170、Z270 第六、七代配套主板上的，Intel 在ME管理引擎中做出了限制，并且解释说Z370 搭配i7 8700K 、i3 8350K这套组合在供电方面的加强是不兼容现象的主要原因。同为LGA 1151 接口却生生不能兼容，升级Z370要带来额外的数千元费用，对此网友们并不甘心。不久前已经有贴吧网友破解了Z370 使用第七代酷睿的限制，但只能适用于i3 8100。最近贴吧传来消息，国外大神的进一步破解成果来了，现在Z170和Z270 完全可以升级i7 8700K和i5 8400等六核八代酷睿处理器。

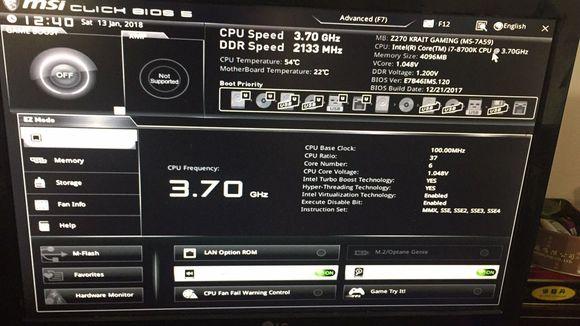

破解后的BIOS显示

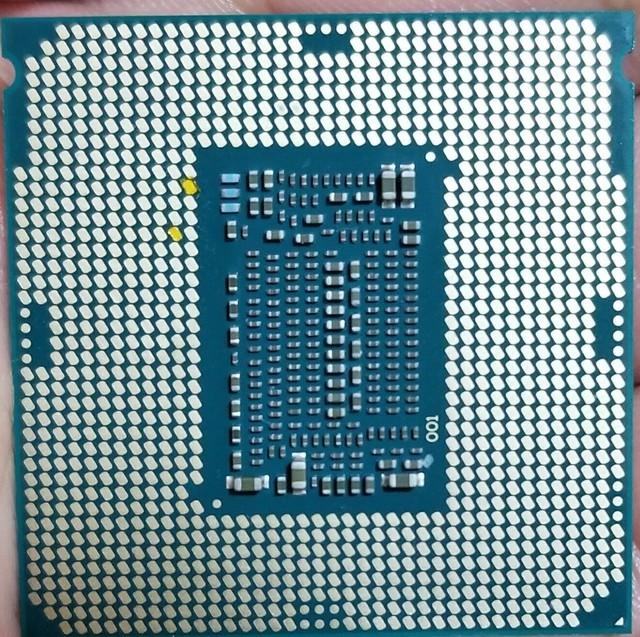

屏蔽触点

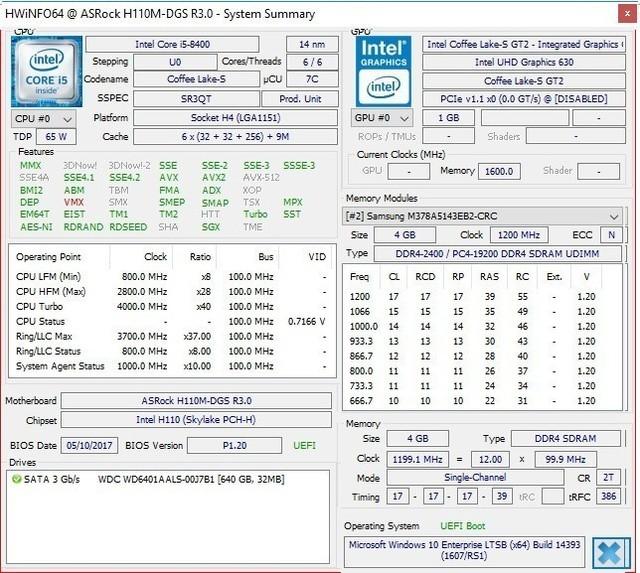

H110主板搭配i5 8400

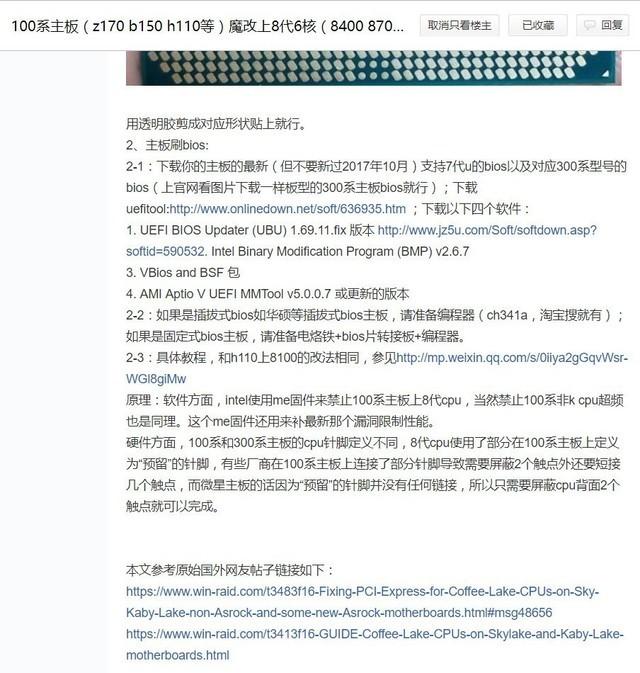

图拉丁吧原帖

据百度贴吧的网友总结，六核心八代酷睿的破解要比四核心的i3要麻烦一些，需要屏蔽处理器的触点，并且进行UEFI BIOS 和ME 引擎微码的处理工作。某些品牌的主板可以用编程器添加，有些还需要动用烙铁。总的来说，这次的破解和之前相比，主要添加了硬件屏蔽无意义触点的过程，有些主板是两个，有些可能更多，更加考验动手能力。Z170/270主板和Z370之间的差价还是比较大，8代酷睿系列的价格也已经降到了很实惠的水平，如果想要超频，并且不在乎某些主板的PCI-E通道损失（个别主板会丢失第一条PCI-E 插槽功能），破解后的Z170、Z270主板还是很有性价比的，比还未上市的B360等更具价值。
