两款MOS芯片：4606、8205

视频加载中...

一、前言

这两个集成芯片实际上是两款功率 MOS 管。为了今后使用方便，下面对它们进行初步测试。SOP6 封装的是 4606，其中集成了一个 N沟道和一个 P 沟道的MOSFET。TSSOP8 封装的是 8205A，其中封装了两个N 沟道的 MOSFET。

二、制作转接板

设计一个转接电路板，将标贴封装芯片引脚引出，这样便于在面包板上进行测试。利用热转印方法，一分钟之后得到转接板。切割转接板，形成几个独立的芯片转接小板。下面焊接芯片和插针，进行后面的测试。

AD\Project\2023\ChipCarrier.PcbDoc

三、测试波形

把待测 MOS 芯片焊接在转接板上，利用100mil 排针，可以在面包板上进行测试。首先测试 4606。将N沟道和P沟道MOS 组成推挽电路，在两个栅极输入一个1kHz，幅度为 5V 的方波，测量漏极信号。可以看到输出反向方波信号。蓝色是输入信号，青色是输出信号。这是输入信号上升过渡过程。输出信号与输入信号之间几乎没有延迟。下降沿对应的情况也类似。

▲ 图1.3.1 测试电路

这是前面测试电路的原理图，两个MOS管构成了推挽功率输出。

下面测试 8205A。其中集成了两个 N 沟道的MOS管。在面包板上搭建测试电路。输入仍然是1kHz 的方波信号。这是 MOS 管的栅极和漏极波形。它们之间呈现反向关系。施加三角波信号，可以看到 MOS 管导通电压在 0.7V 左右。这几乎和普通的三极管的驱动电压相同了。

※总结 ※

本文对于两款MOS 芯片进行了测试，这两款MOS管的驱动电压都非常低，适合用于低压功率电路中。

参考资料

[1]

8205A : https://www.alldatasheet.com/datasheet-pdf/pdf/1152898/KIA/8205A.html

[2]

4606 : https://html.alldatasheet.com/html-pdf/1223173/VBSEMI/4606/248/1/4606.html

拆解报告：IDMIX MR Charger 10000二合一移动电源

随着二合一多功能充电器的日益流行，各家相继拿出了各具特色的产品。为满足用户外出的便携性，不少厂家把充电器集成到了移动电源内，在有电源的时候方便充电。同时它还是一个充电器，外出从插座取下带走，它又变身为移动电源，确实增加了不少便利。

今天要向大家介绍的IDMIX MR CHARGER 10000，不仅是一款带移动电源的充电器，还自带一根经MFi认证过的Lightning数据线，外出携带数据线都省下了，一机走天下。现在充电头网为大家带来它的拆解报告。

一、IDMIX MR Charger 10000mAh二合一移动电源开箱

IDMIX MR CHARGER 10000多合一移动电源采用比较高档的抽拉式包装盒，包装上的产品的实物图和右上角的MFi认证非常显眼，消费者一拿到产品就能知晓其特色。包装上还有10000mAh电池、3A快充、二合一等的宣传标语。附件是三枚转换插头，使用小纸盒单独包装。

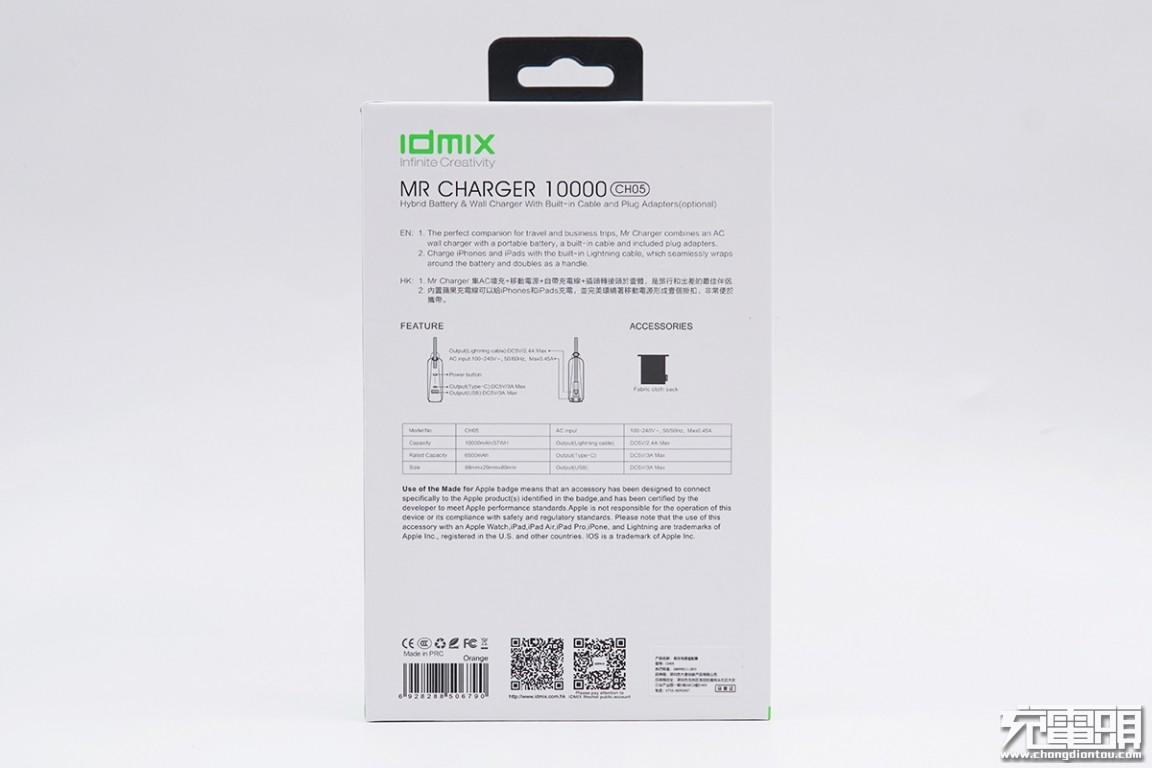

包装盒背面印着产品参数以及产品的简单介绍。

型号：CH05

输入：100-240V~ ,50/60Hz，0.45A

电池能量：10000mAh/37Wh

额定容量：6500mAh

Lightning线输出：5V/2.4A

USB-C输出：5V/3A

USB-A输出：5V/2A

尺寸：88*29*89mm

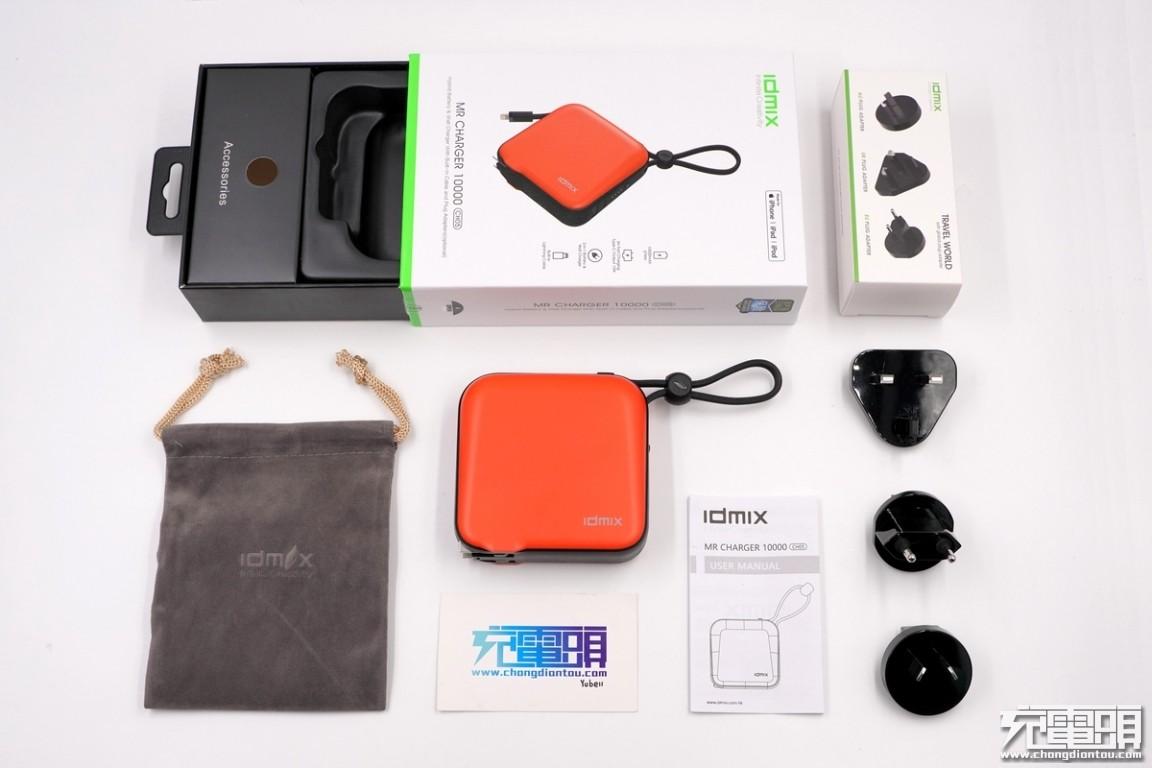

沿包装底部可以抽出抽屉，IDMIX MR CHARGER 10000多合一移动电源本体浮现在眼前。附带的绒布收纳袋方便携带，三枚黑色转换插头为英标、欧标、澳标。

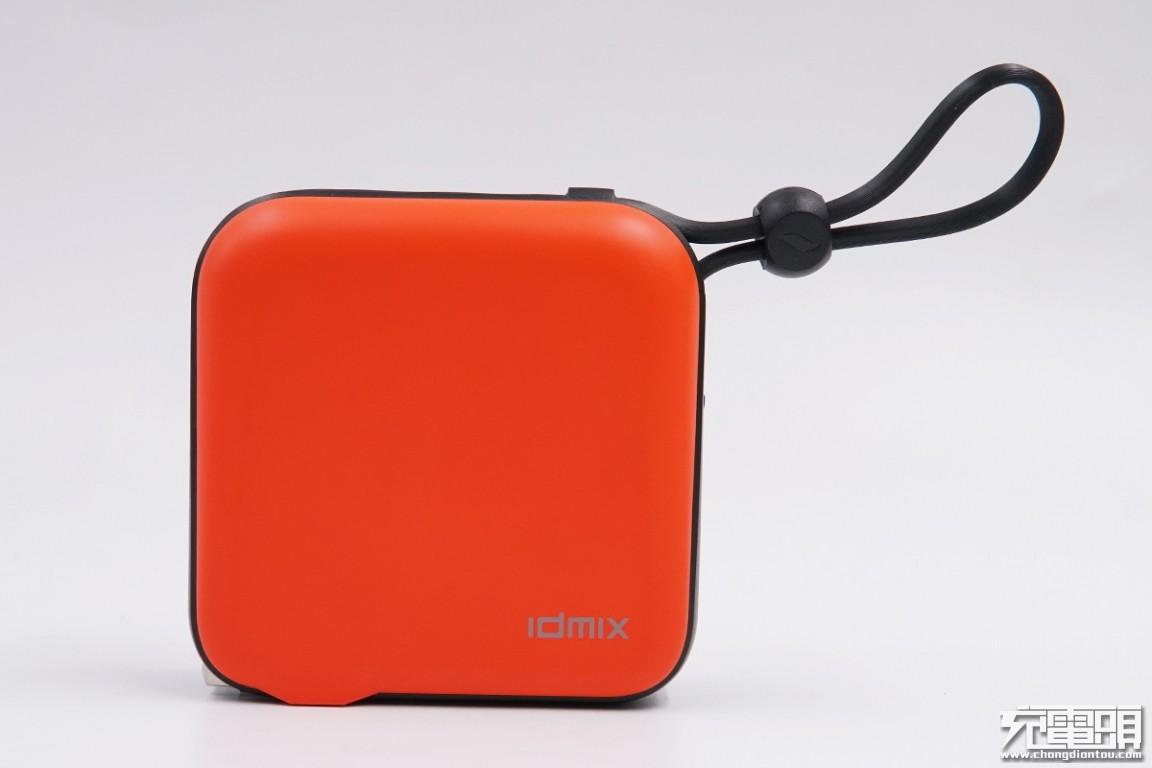

我们拿到手的这只IDMIX MR CHARGER 10000多合一移动电源为橙色版本，黑橙搭配颜色时尚，左下角有银灰色的“IDMIX”文字LOGO。移动电源采用塑料外壳，造型圆润，整机没有棱角。右上角的挂绳其实也是自带数据线的一部分。

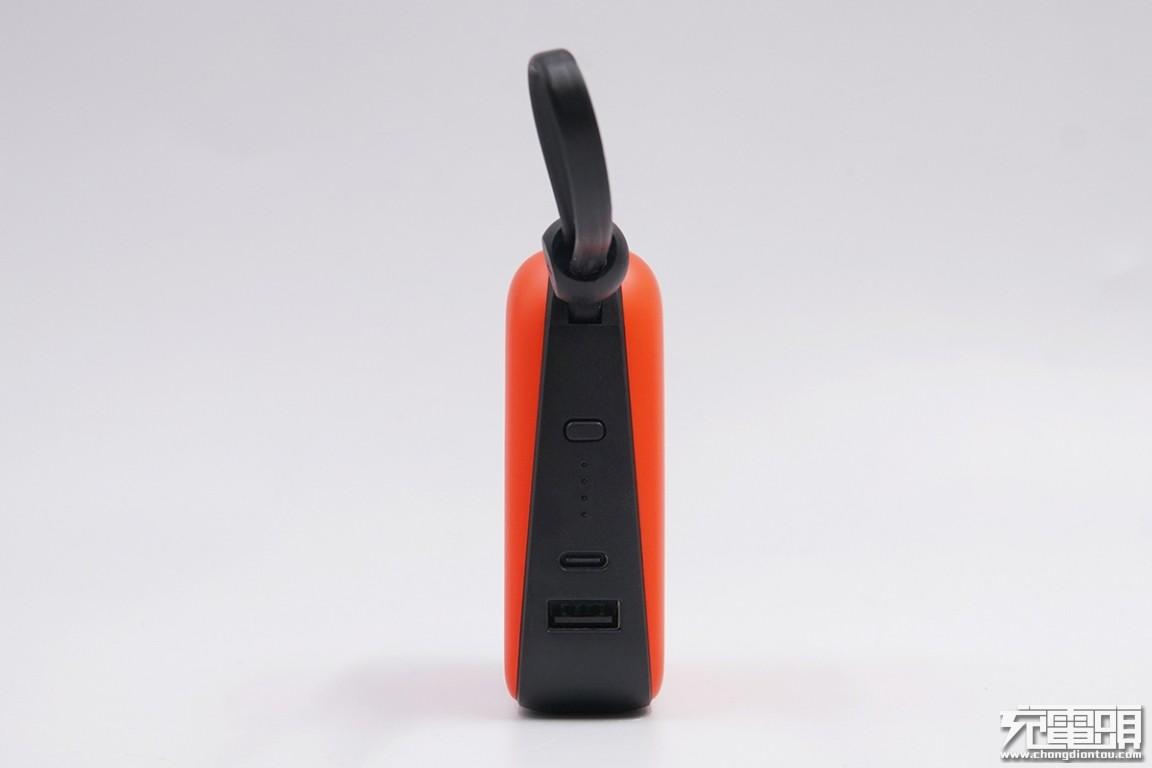

机身左右两侧均为梯形面板，输出接口这一侧有USB-A、USB-C两接口，一枚激活按键，4颗电量指示灯。

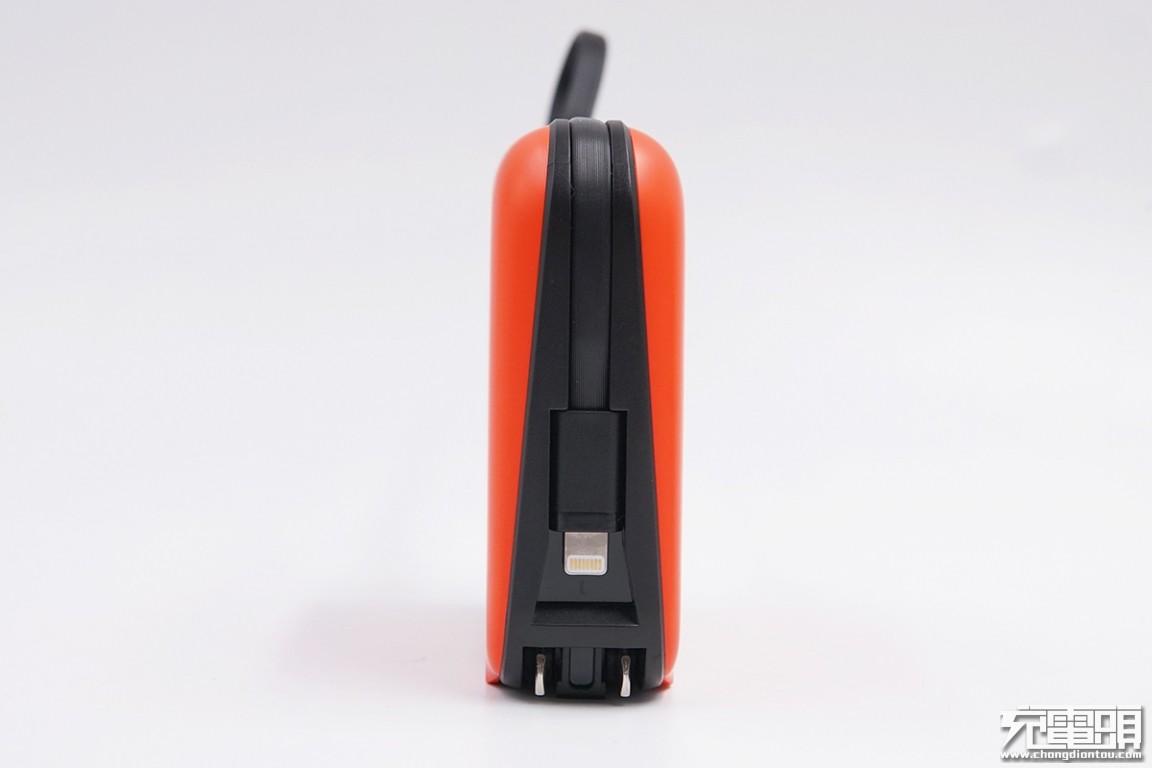

另一侧是Lightning线材收纳槽，一根软胶材质的面条数据线收纳在此处。

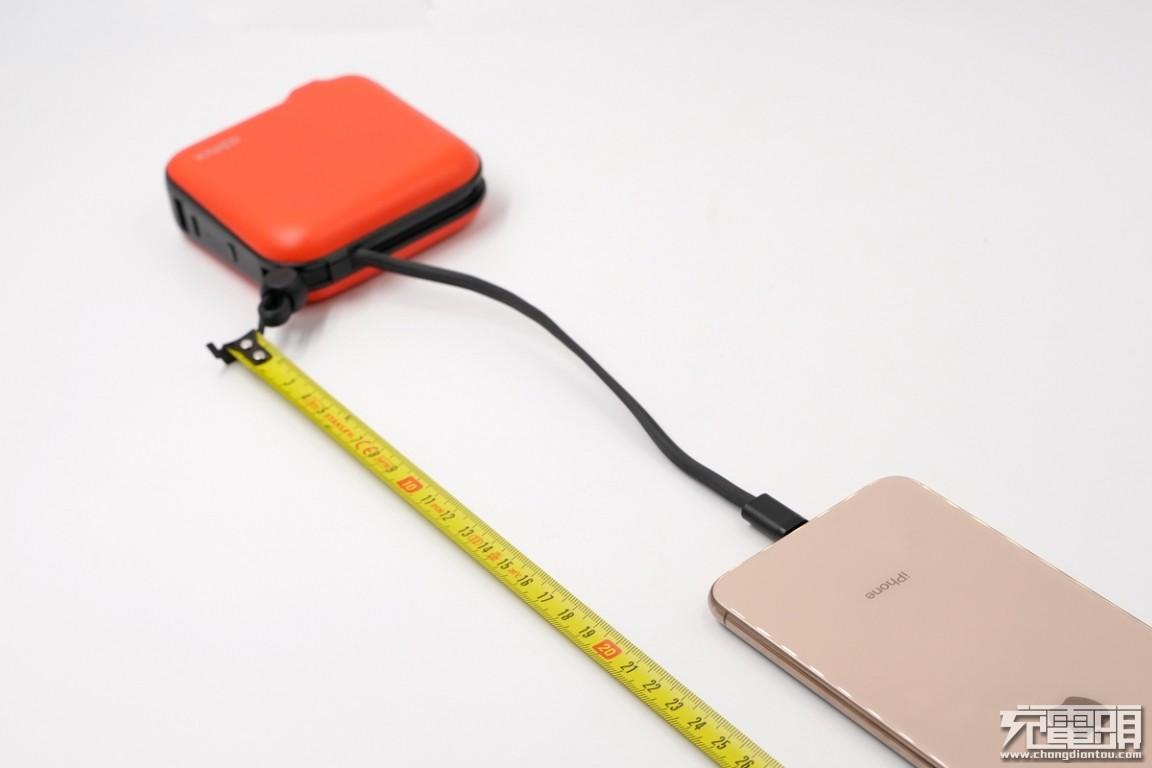

线材完全伸出将近20cm，多数搭配移动电源的短线也采用相似的长度，使用起来比较方便。

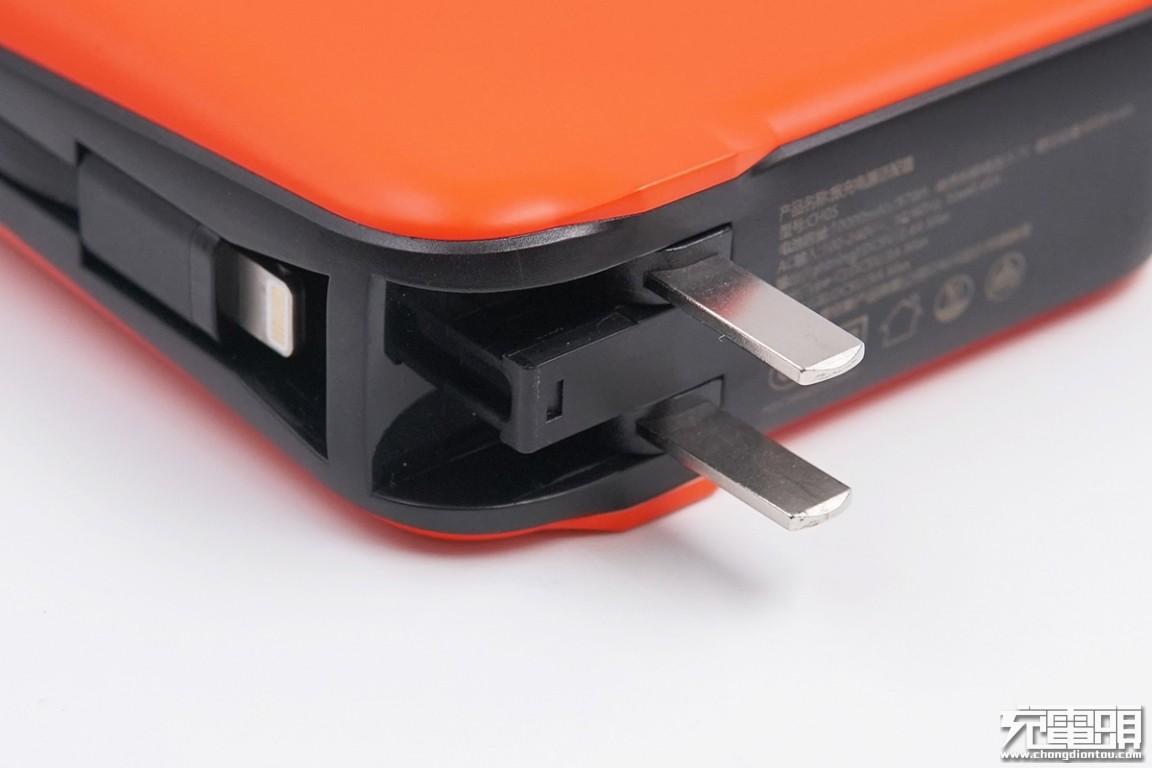

机身自带国标插头，并且在插头处加入了增稳支撑结构，插在插座上更牢固，可折叠的设计也让携带更加方便。

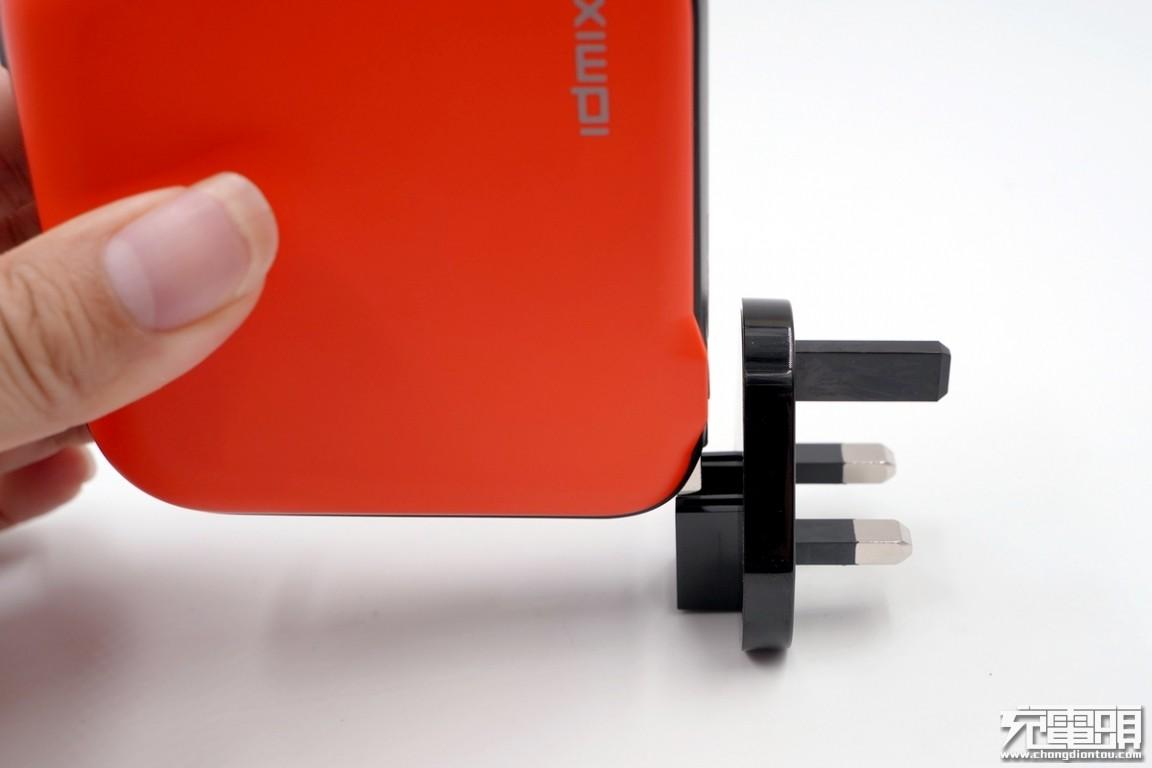

仅需沿插头方形划入，收纳状态下插头就可以通过配件转换为其他规格的插头，这点设计很赞。

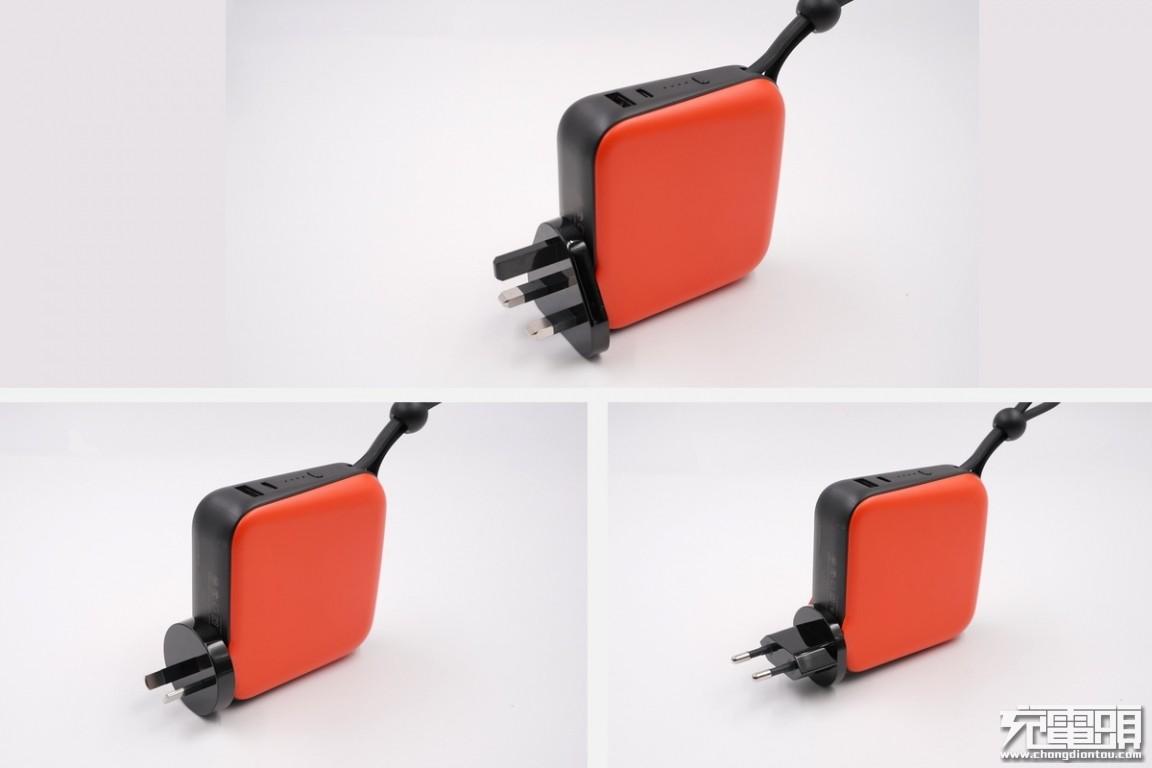

这样一来，IDMIX MR CHARGER 10000多合一移动电源就拥有了国标、英标、澳标、欧标四种插脚模式，即使带上他去境外旅行也不怕没电啦。

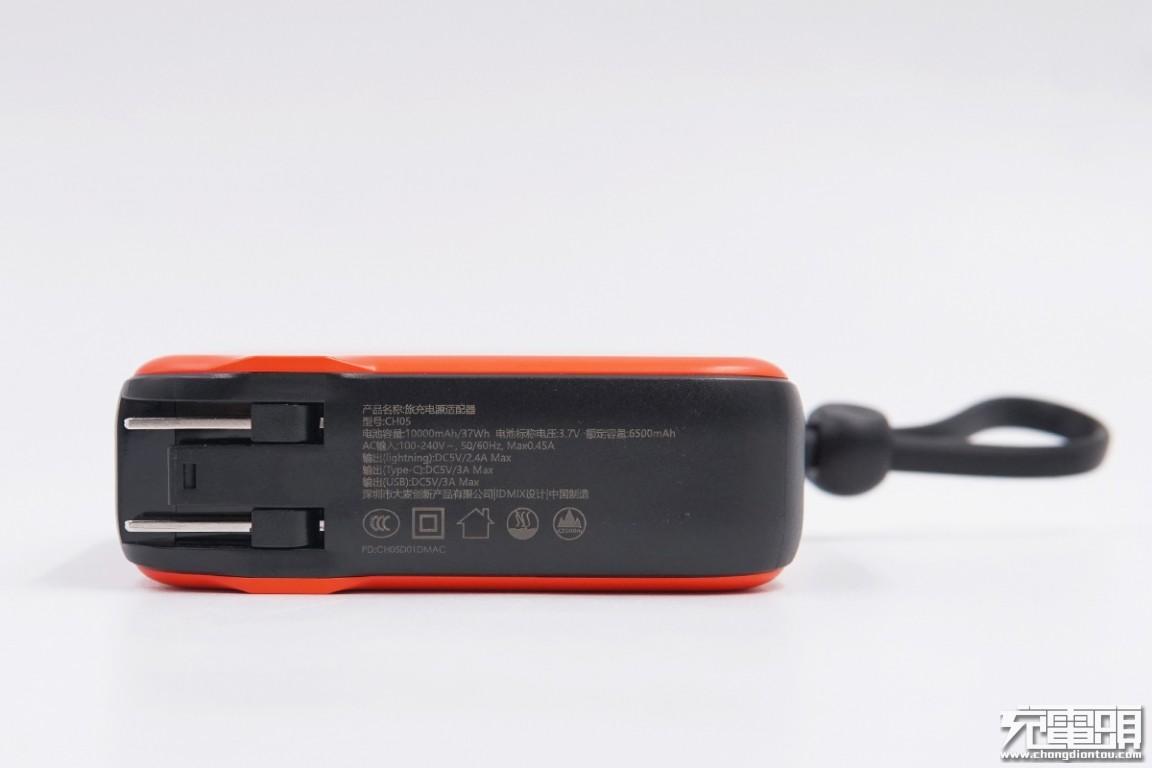

移动电源底部丝印技术参数：

型号：CH05

AC输入：100-240V~ ,50/60Hz，0.45A

电池容量：10000mAh/37Wh

电池标称电压：3.7V

额定容量：6500mAh

Lightning线输出：5V/2.4A

USB-C输出：5V/3A

USB-A输出：5V/2A

尺寸：88*29*89mm

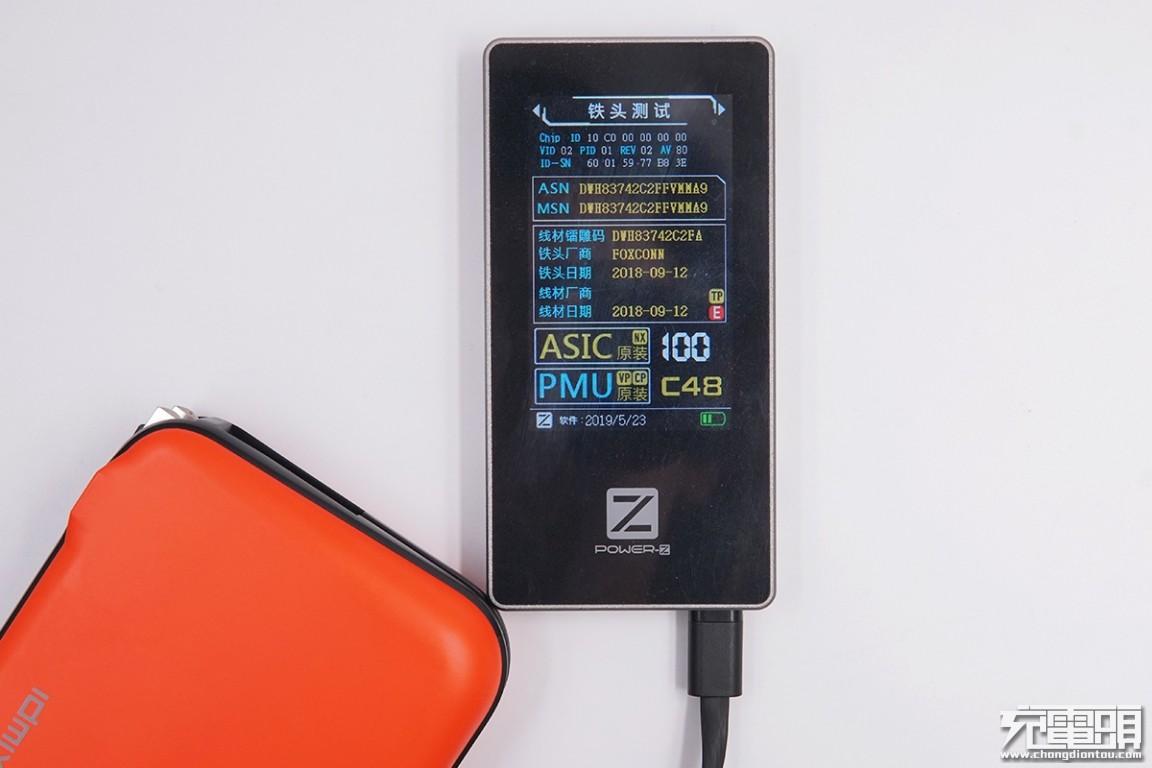

使用的是ChargerLAB Power-Z MF001测试仪。从测试仪的屏幕中可以看到，该款数据线ASIC、PMU均为原装C48元件，评分为100分。

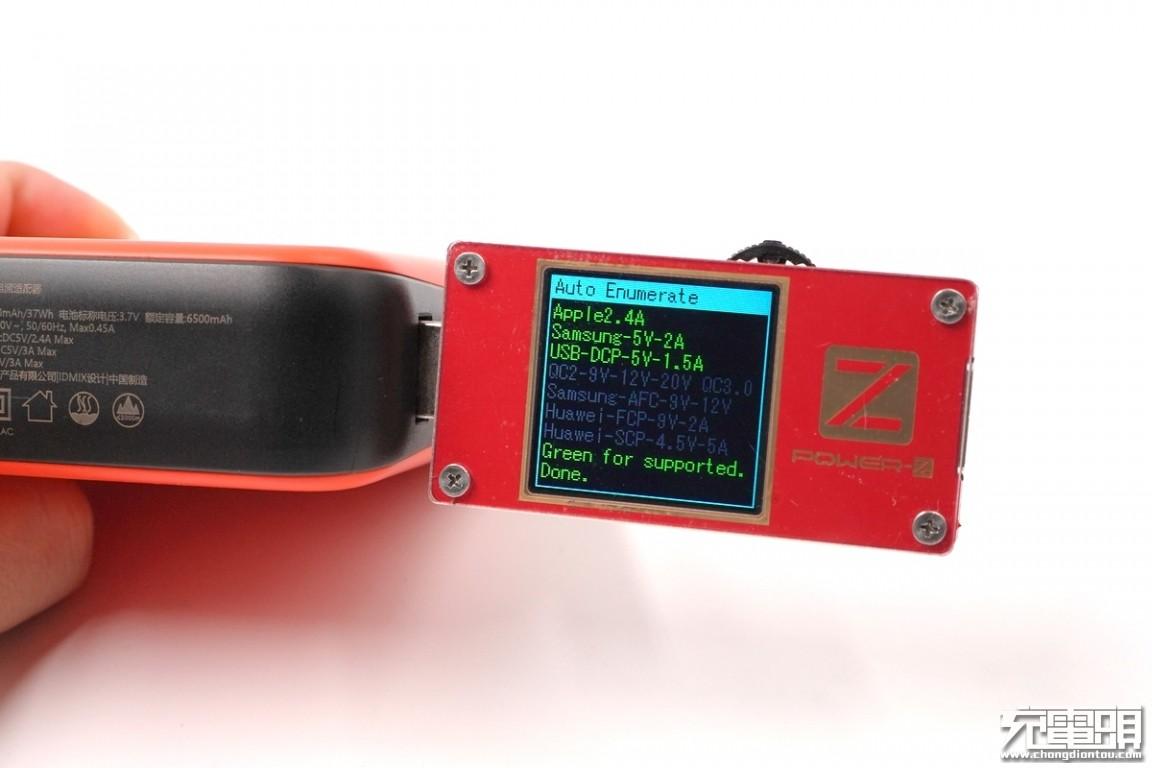

再来测试看看移动电源的USB输出接口支持的快充协议。使用Power-Z KT001读取IDMIX MR CHARGER 10000多合一移动电源的USB-A接口协议，其支持Apple 2.4A，三星5V/2A充电协议。

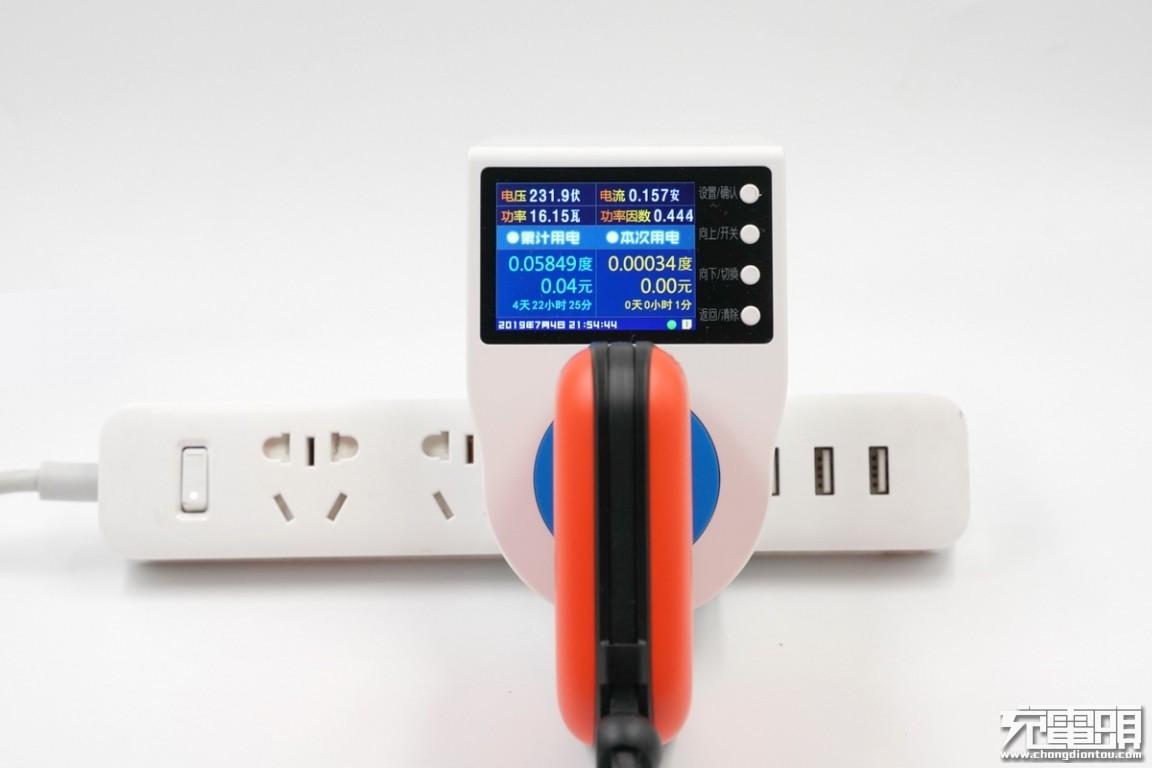

外接功率计统计移动电源使用自身插头充电，其功率到达了16.15W，对自身的充电速度较快。

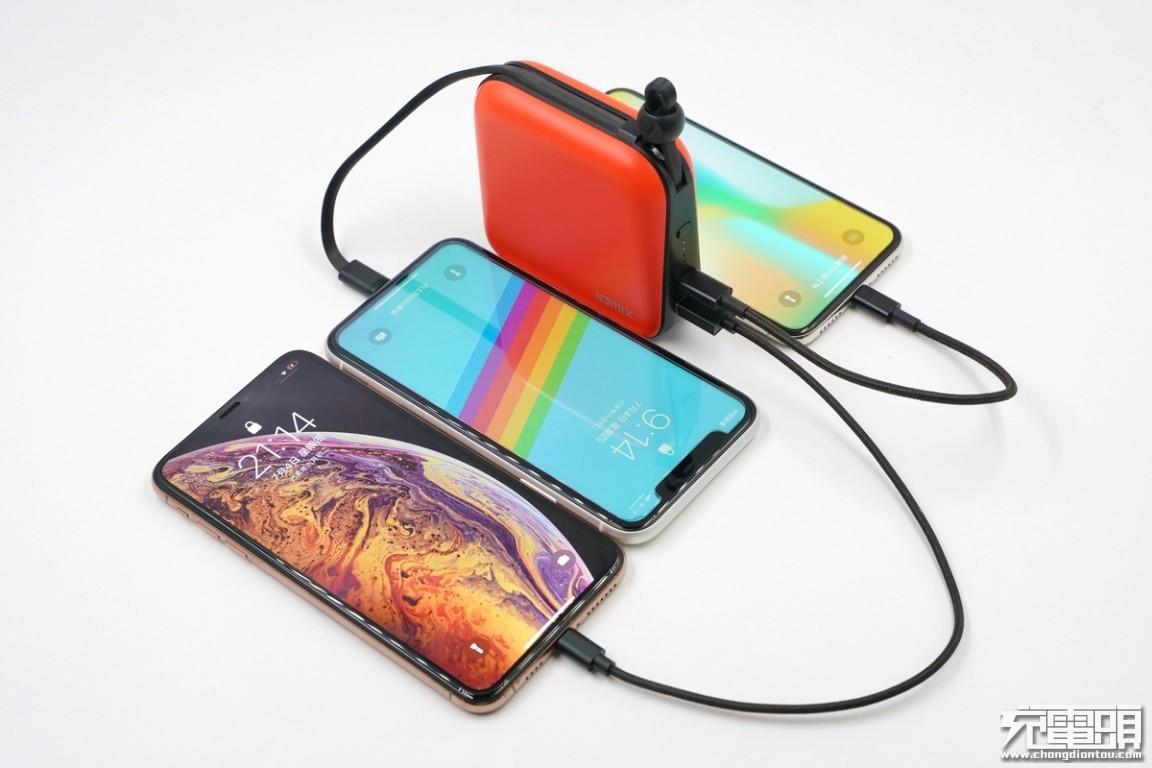

IDMIX MR CHARGER 10000多合一移动电源还支持3口同时放电，能与小伙伴一齐分享电量。

二、IDMIX MR Charger 10000mAh二合一移动电源拆解

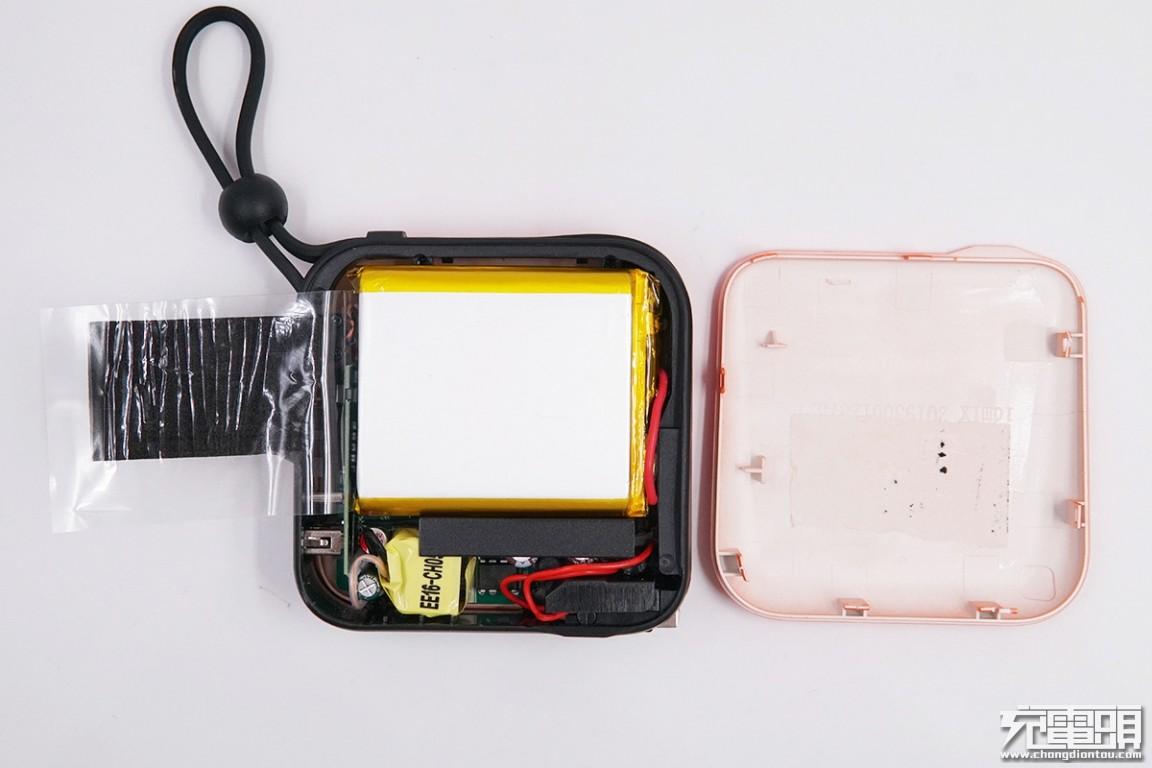

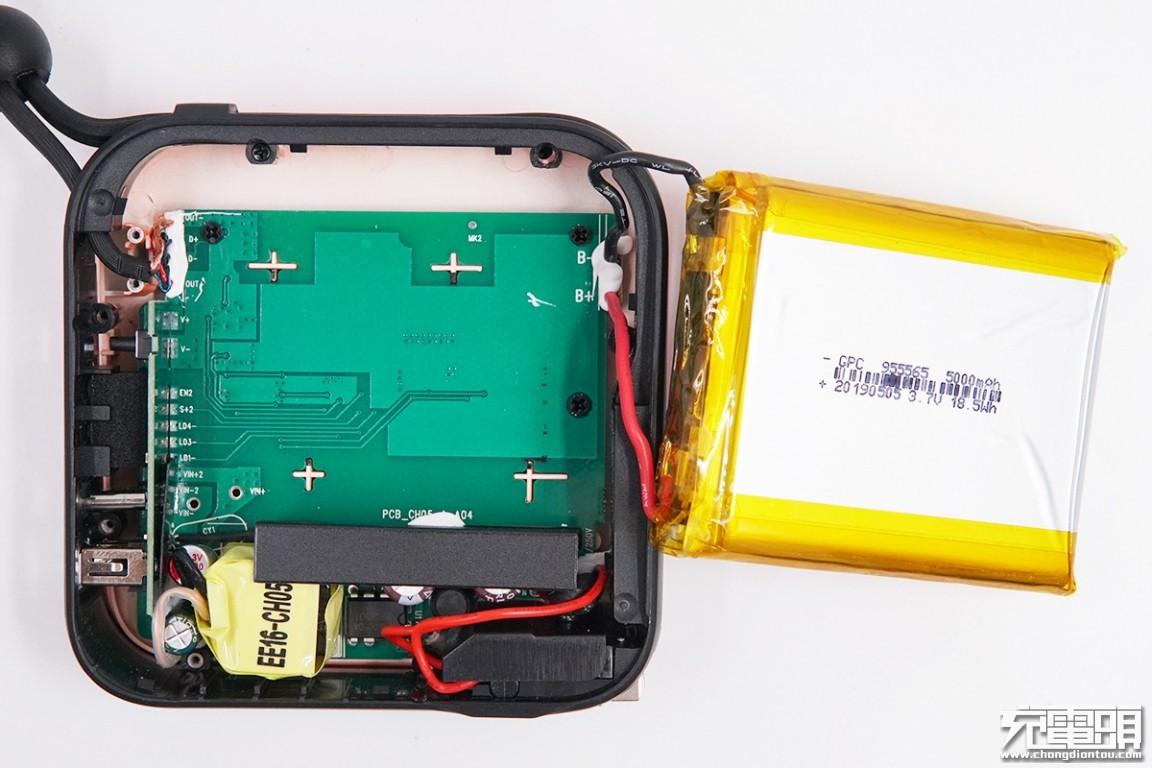

拆开产品的外壳，上面是电芯，下方为PCB板，中间有隔离设计。

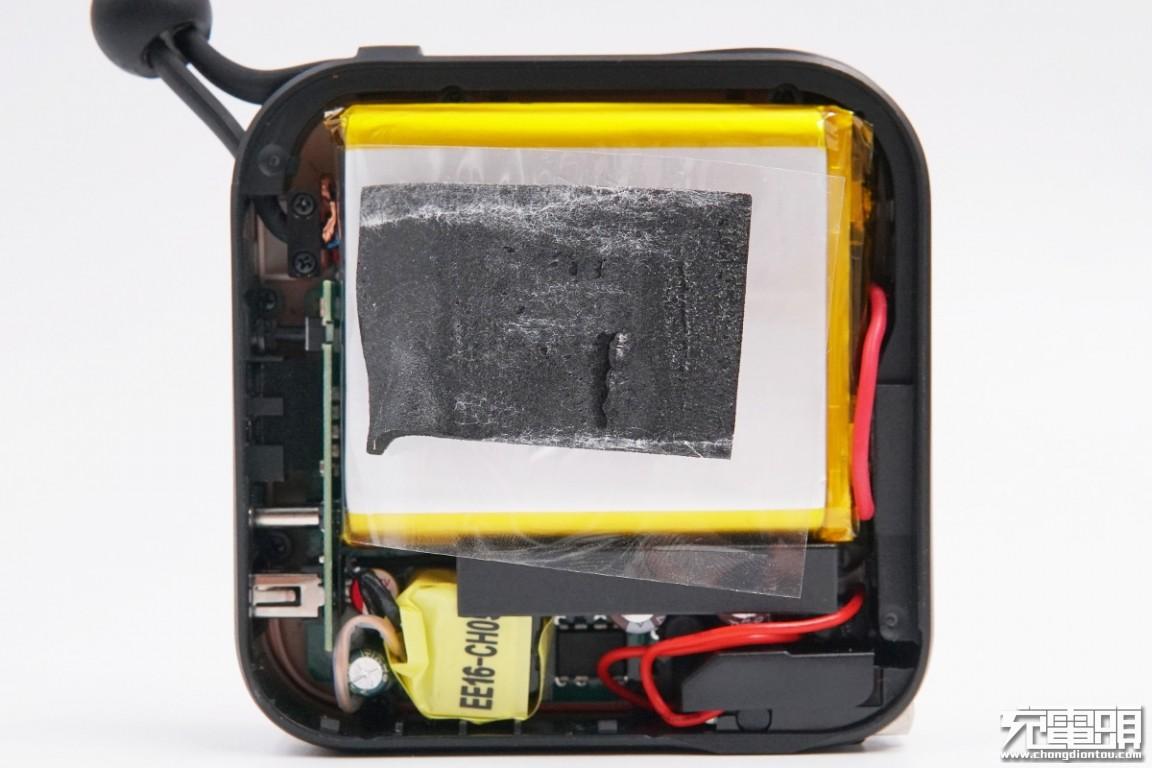

电池外面还有一层黑色泡棉，作为结构缓冲。

取出电池，电池下面的PCB版通过3颗螺丝，固定在外壳上。

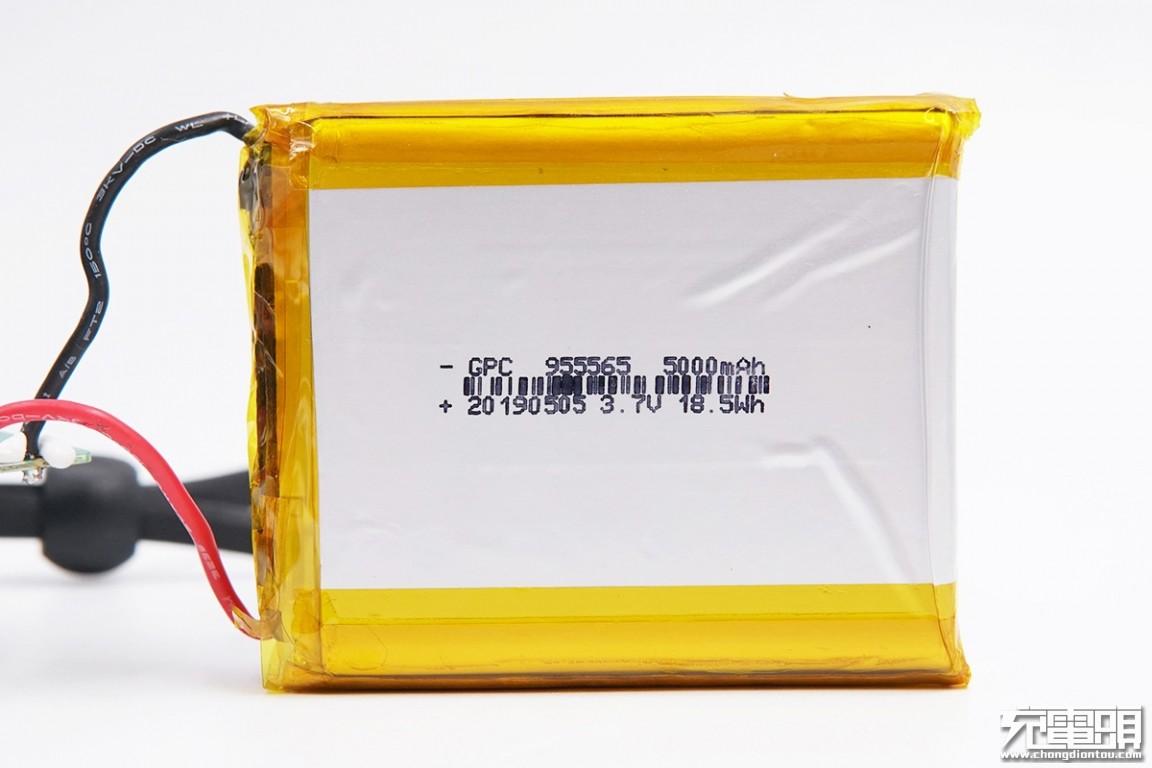

电池电芯来自GPC深圳格林德能源集团有限公司，单片容量为5000mAh，总共为2片并联，标称电压为3.7V。

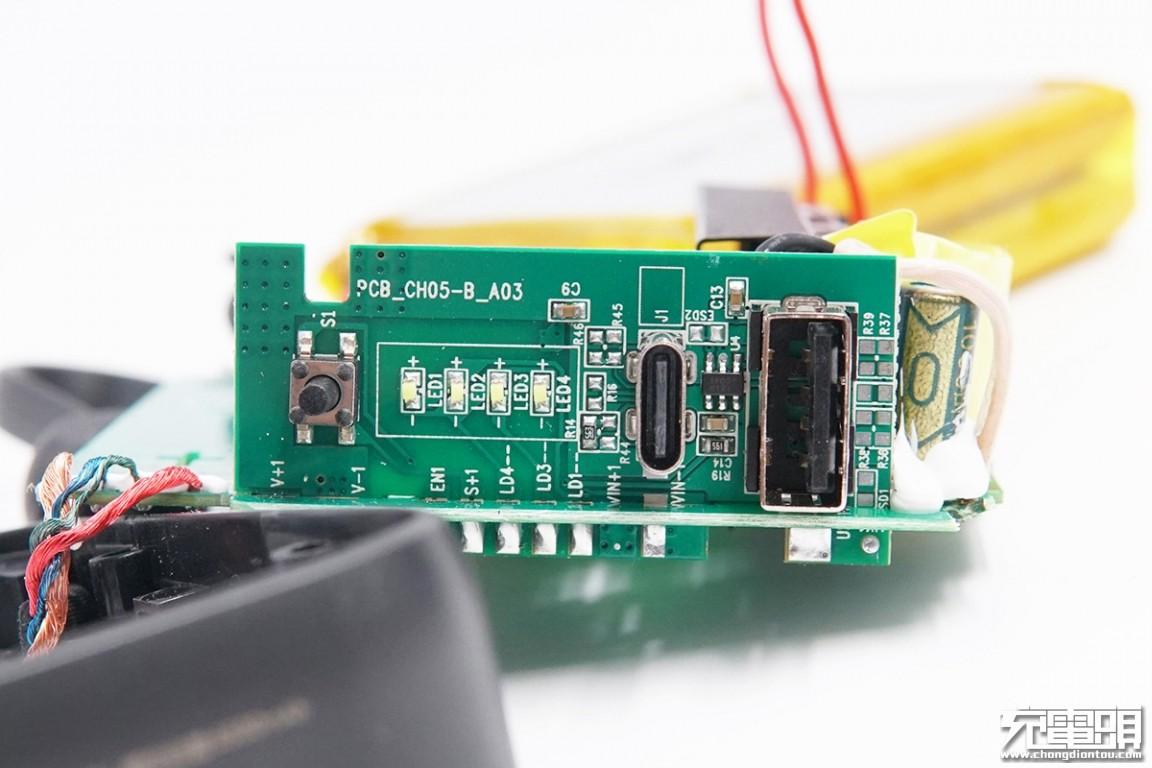

USB Type-C、USB-A输出接口特写，旁边是4颗LED电量指示灯和电源开关键。输出接口通过一块小板与主板焊接在一起。

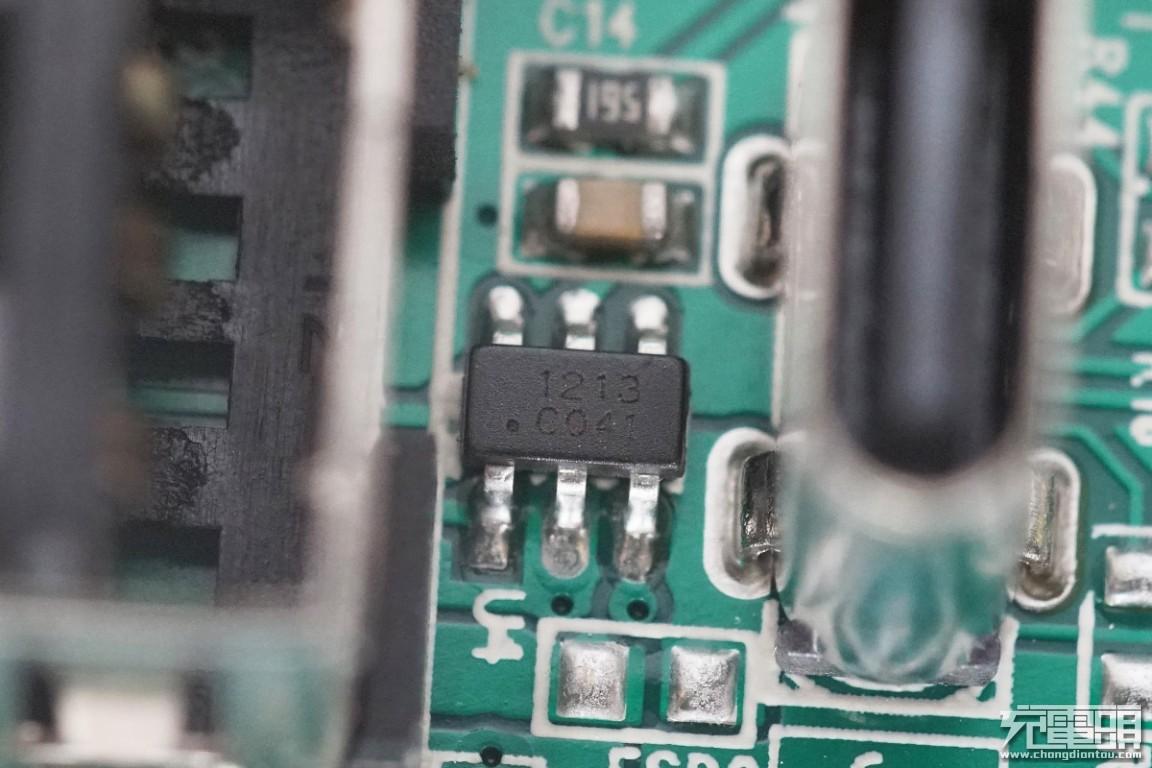

丝印1213的六角芯片为USB-A接口的协议IC。

高压侧电解电容。

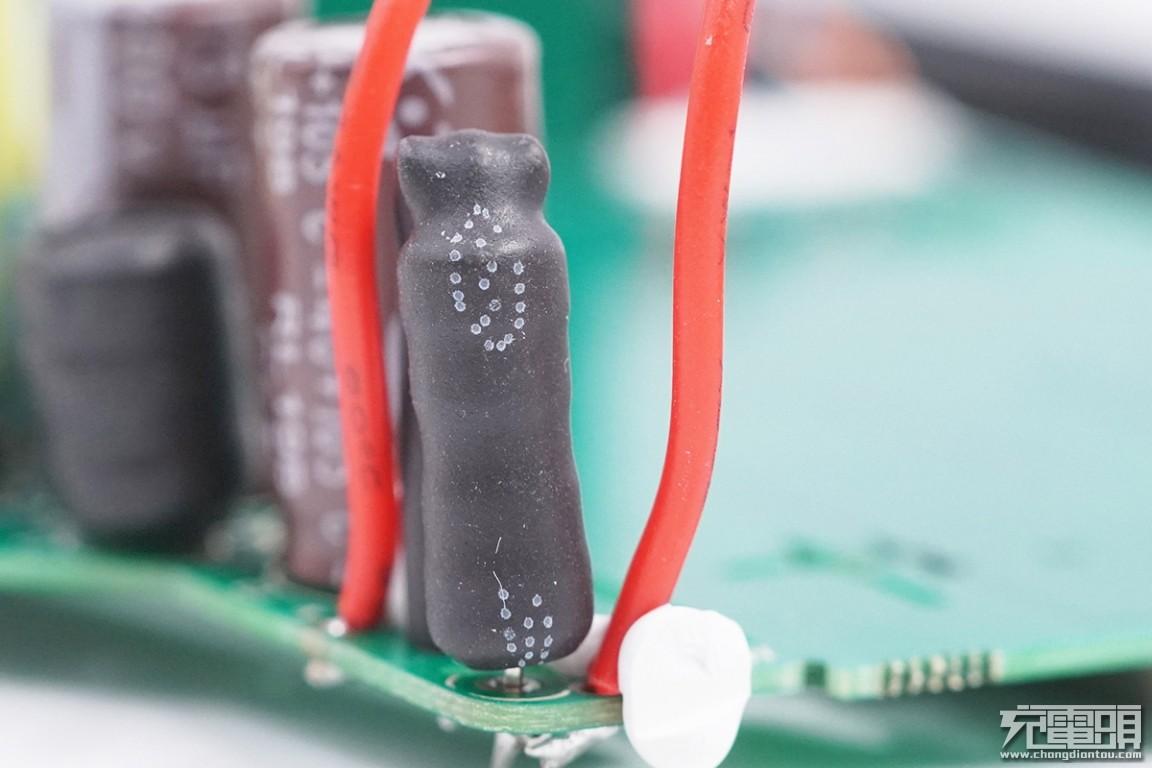

一颗热缩管包裹的保险丝。

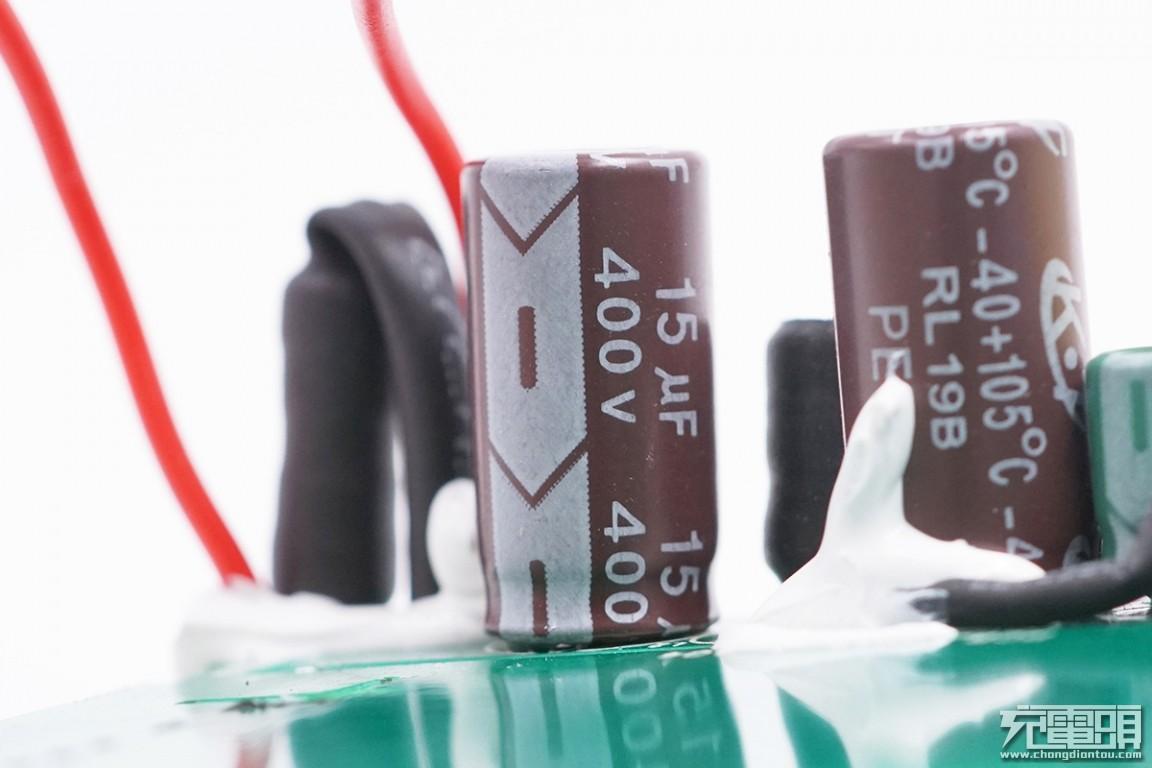

两颗电解电容规格为400V 15uF。

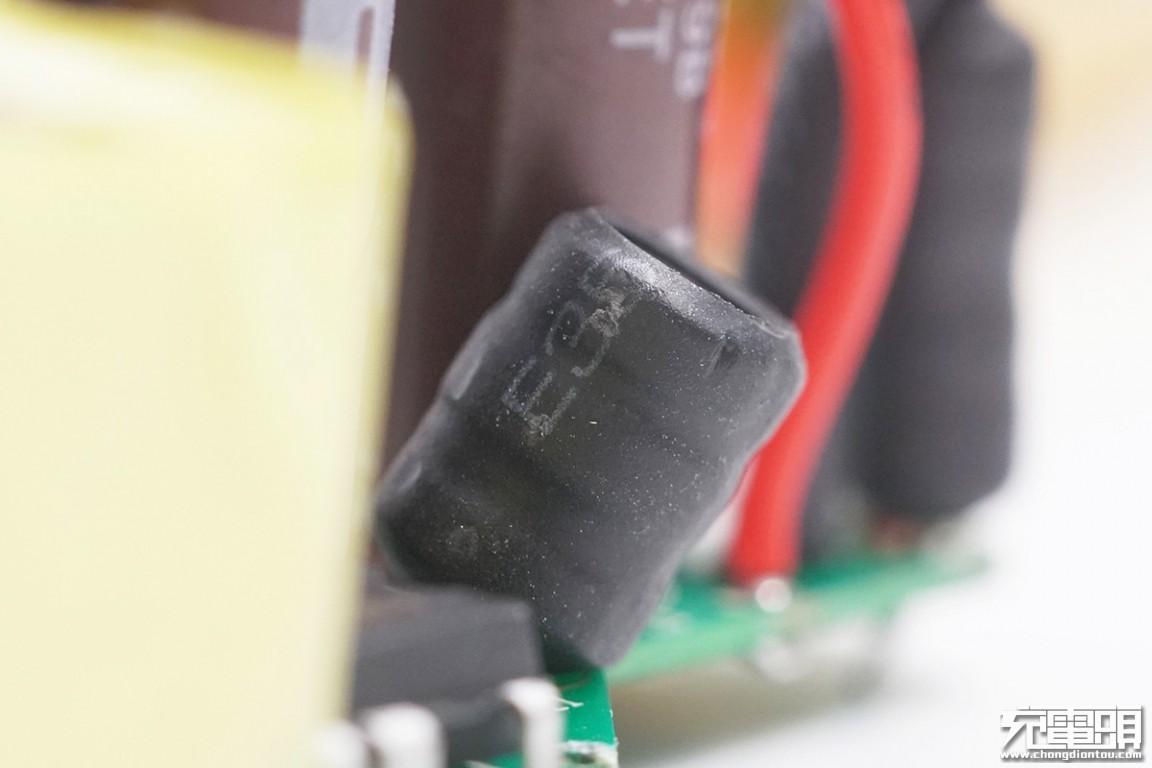

热缩管包裹的滤波电感。

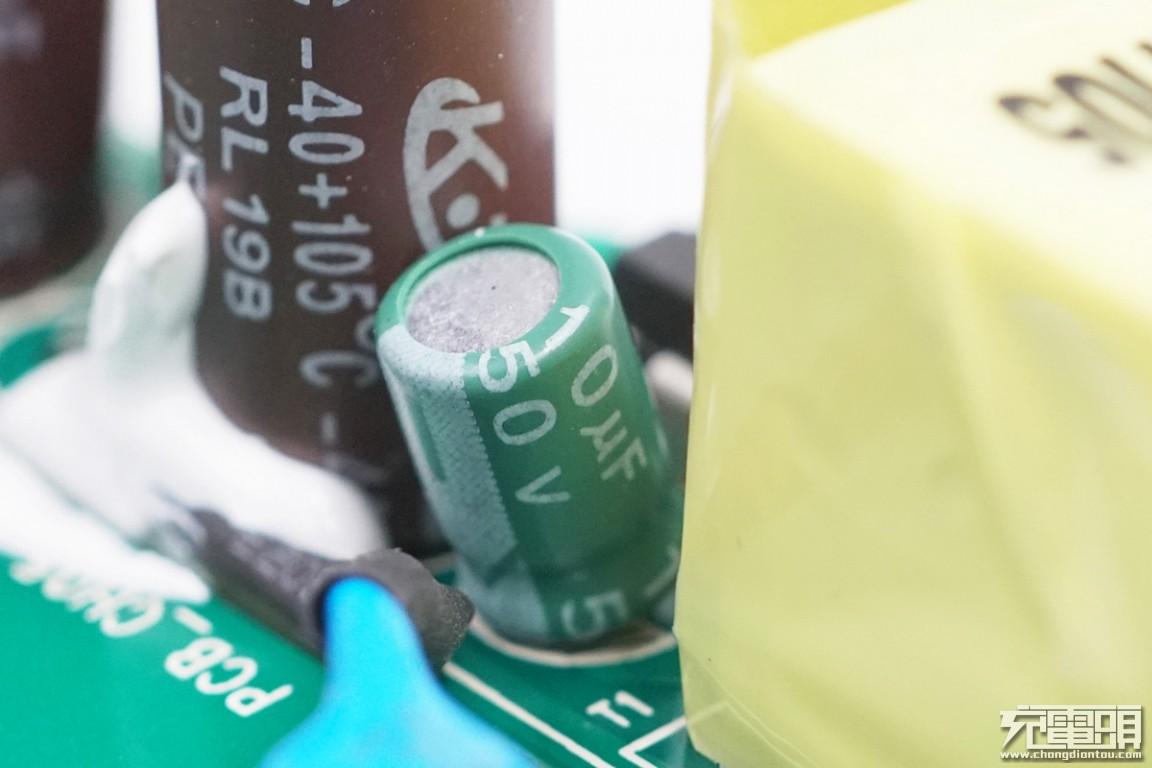

PWM主控芯片的供电电容，10μF 50V。

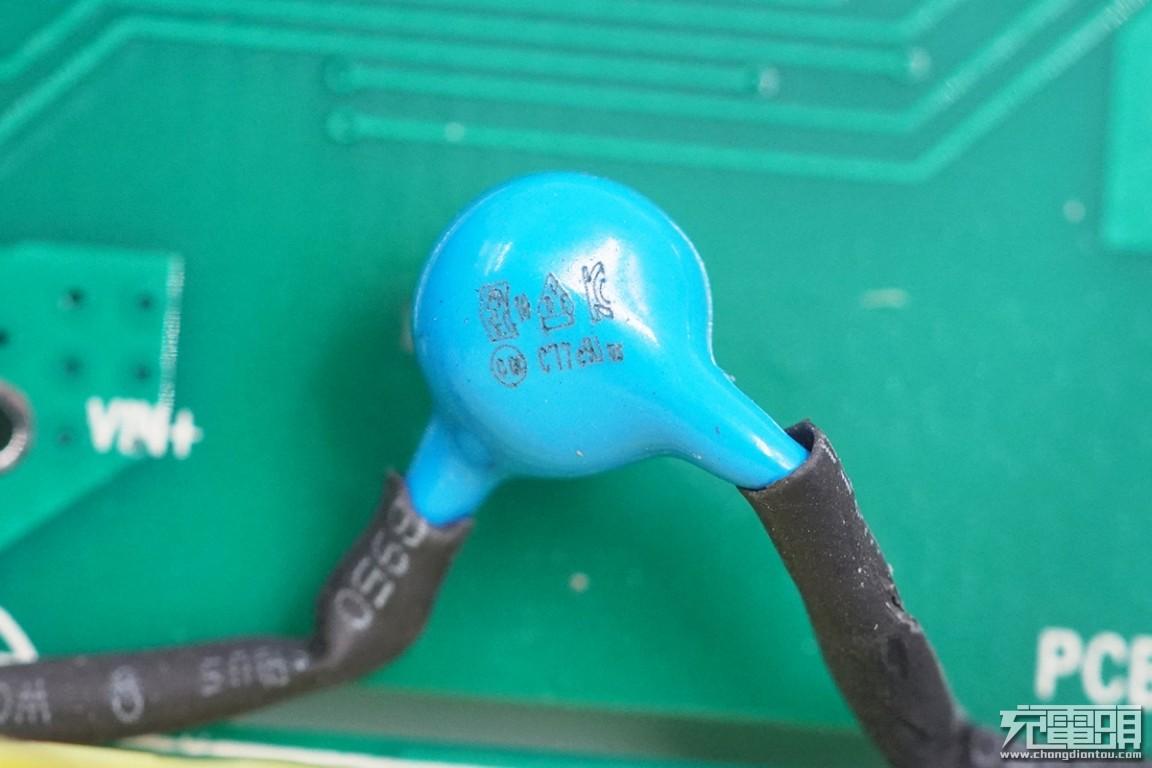

Y电容特写。

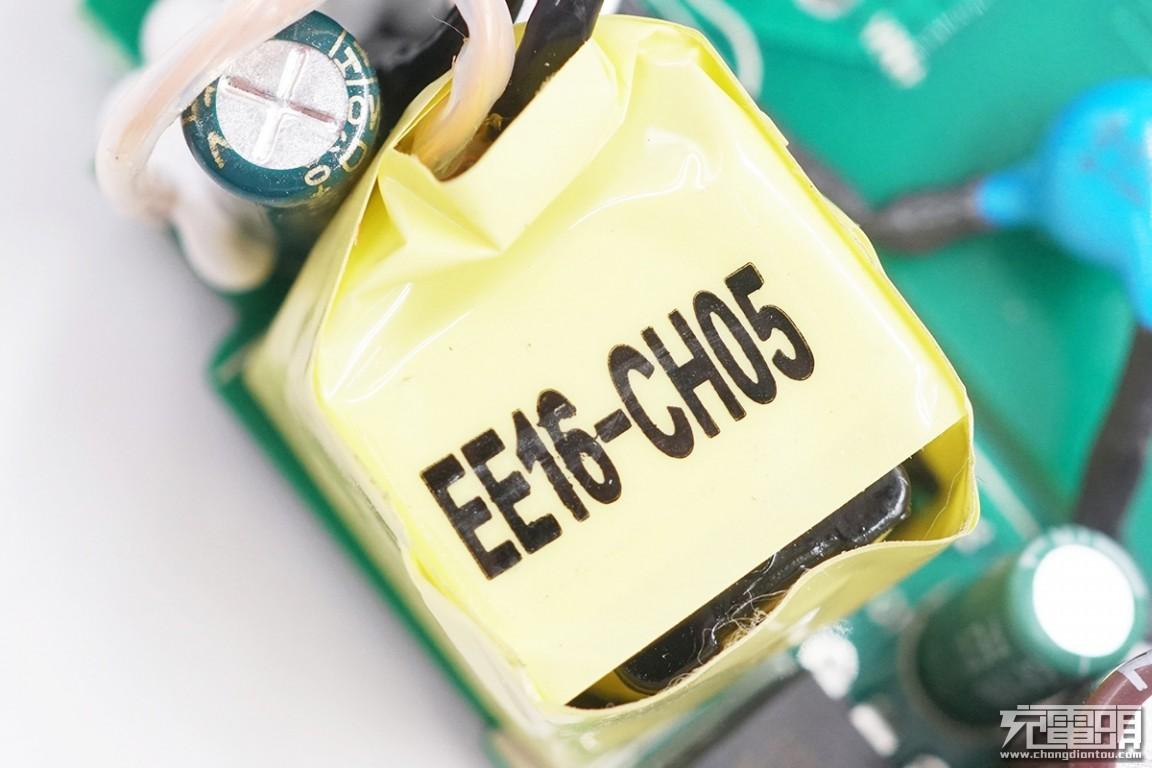

变压器编码EE16-CH05。

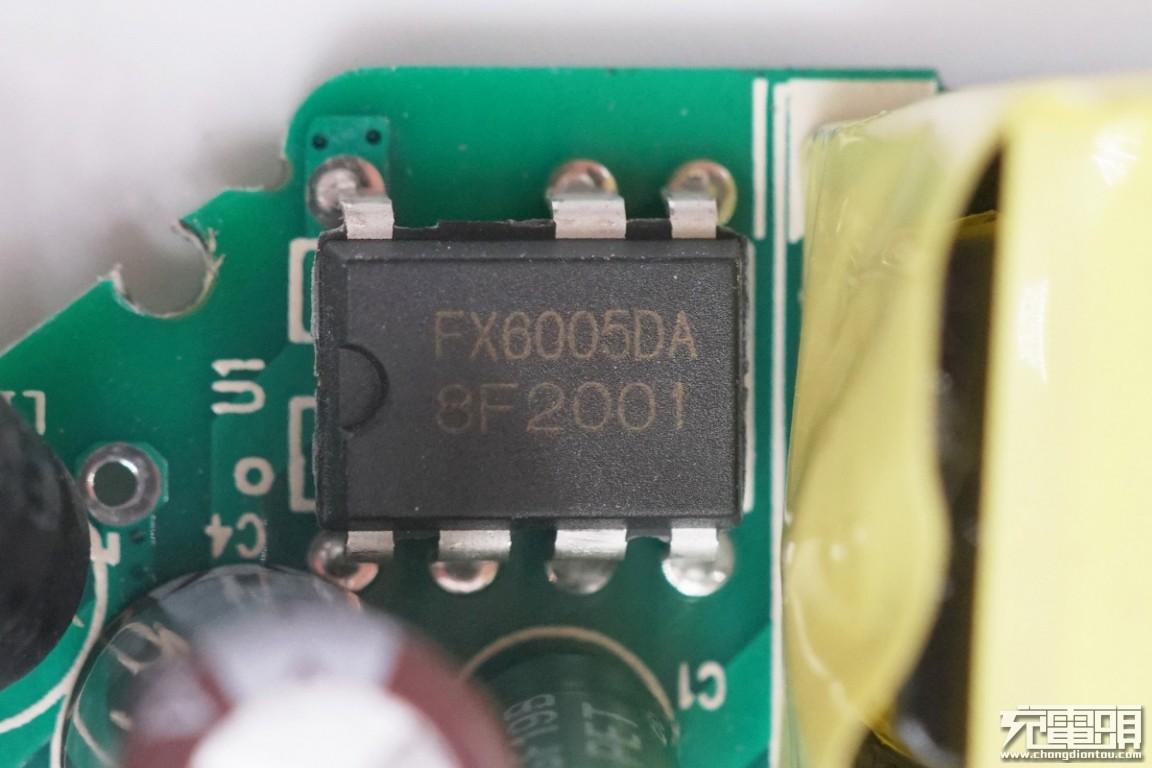

福建省福芯电子 FX6005 初级PWM开关管一体化芯片，支持18W输出。

电解电容规格为1000μF 6.3V 。

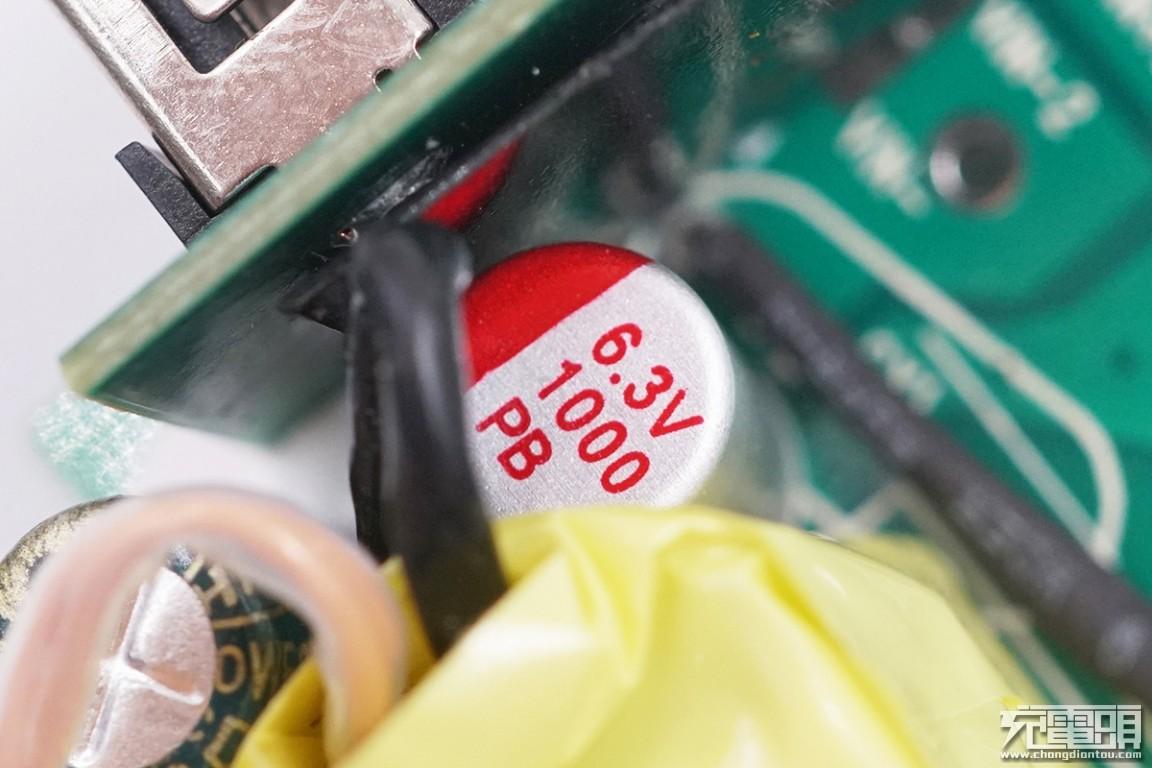

固态电容规格为1000μF 6.3V。

PCB正面一览。

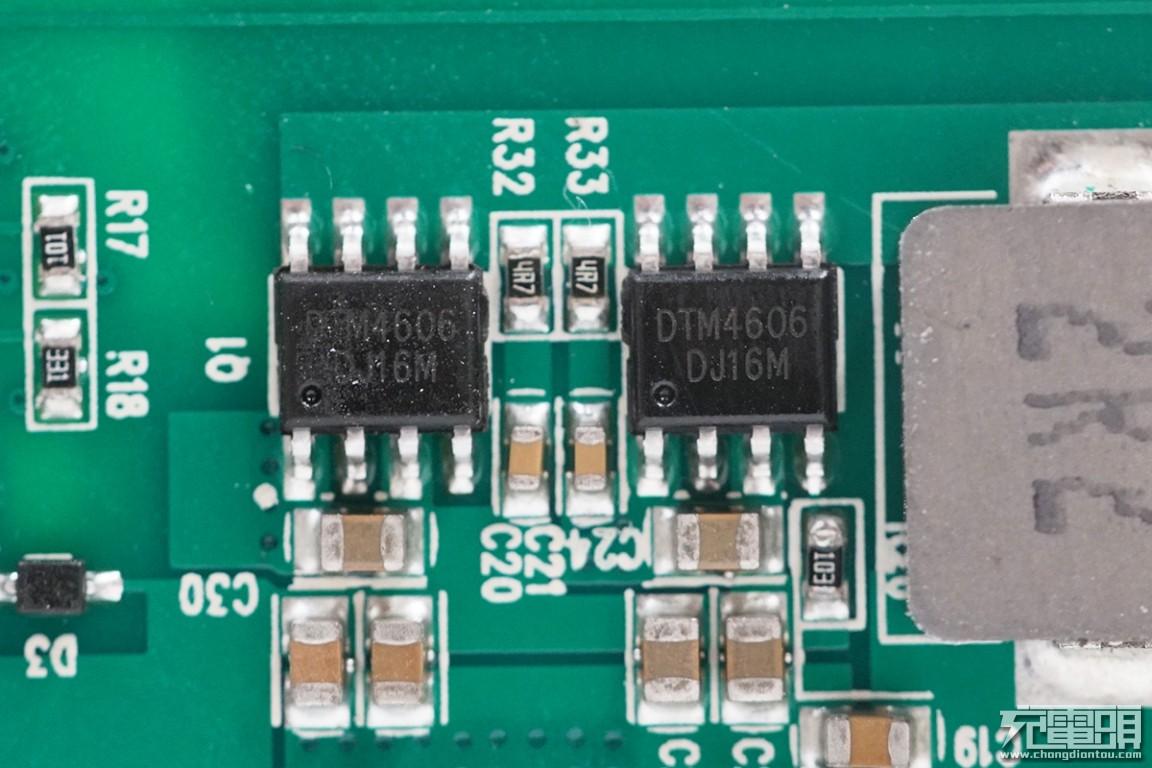

两颗DTM4606 MOS管，降压为电池充电或升压输出。

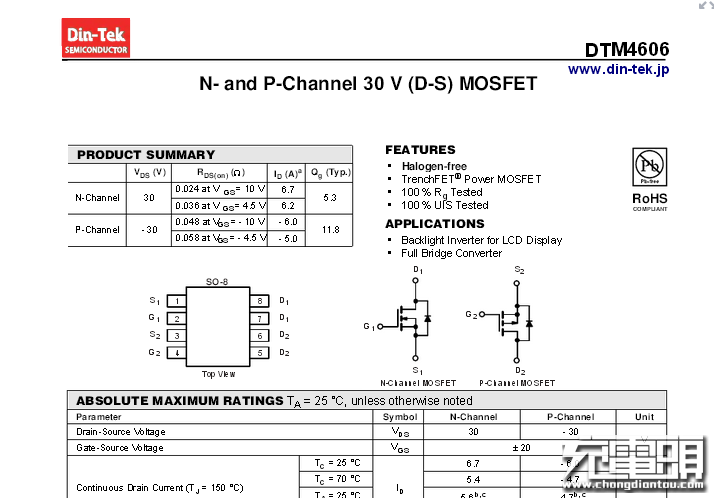

DTM4606 MOS管资料。

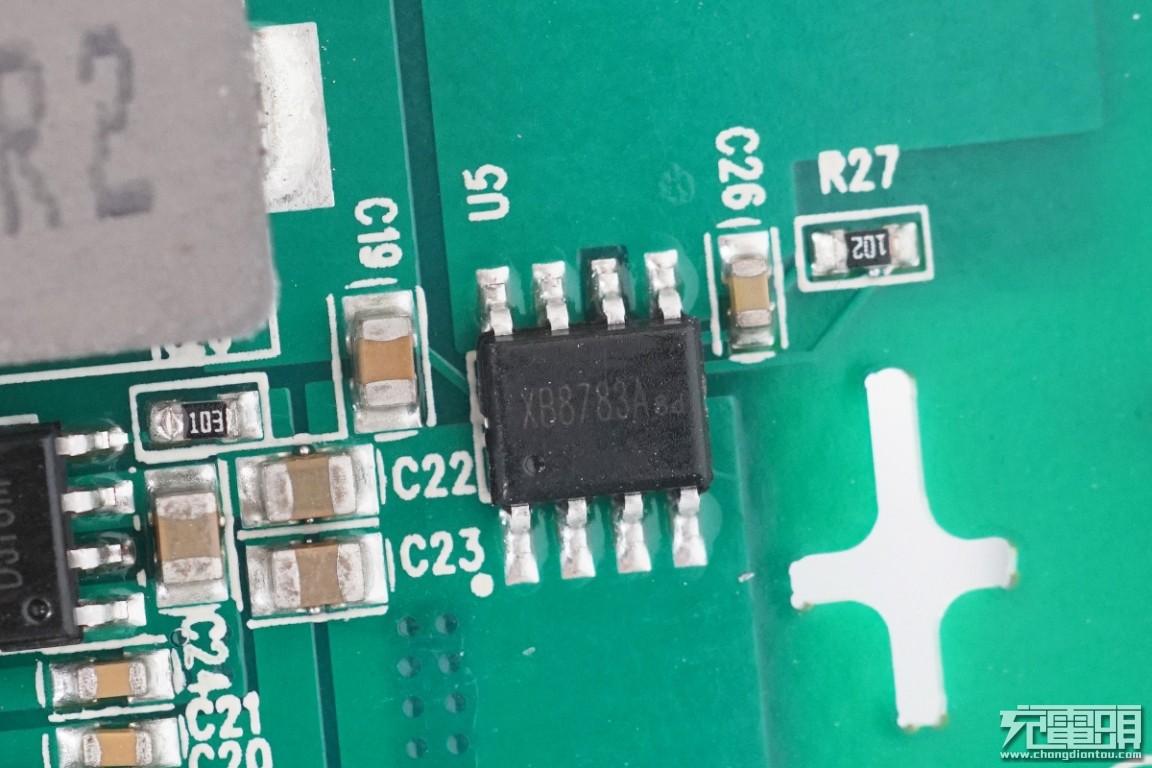

赛芯微XB8783A 多合一锂电保护芯片。

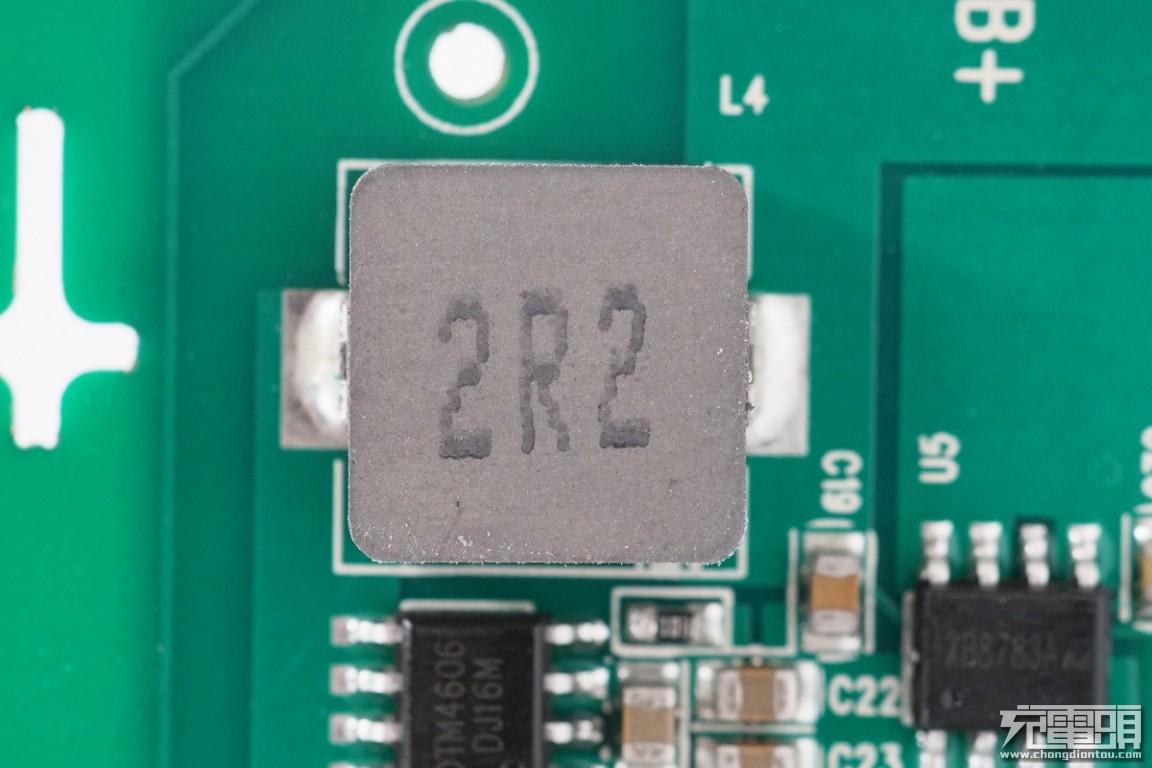

2R2贴片合金电感，采用10X10封装，降低温升提高效率。

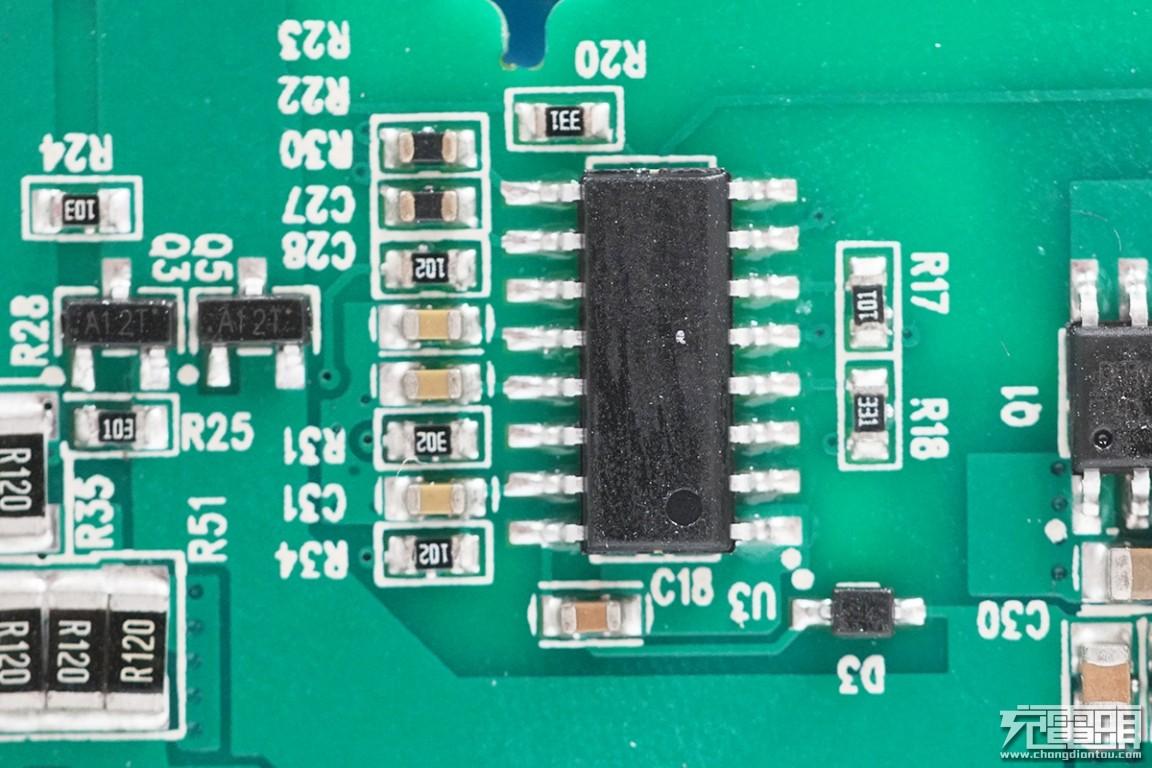

无标单片机。

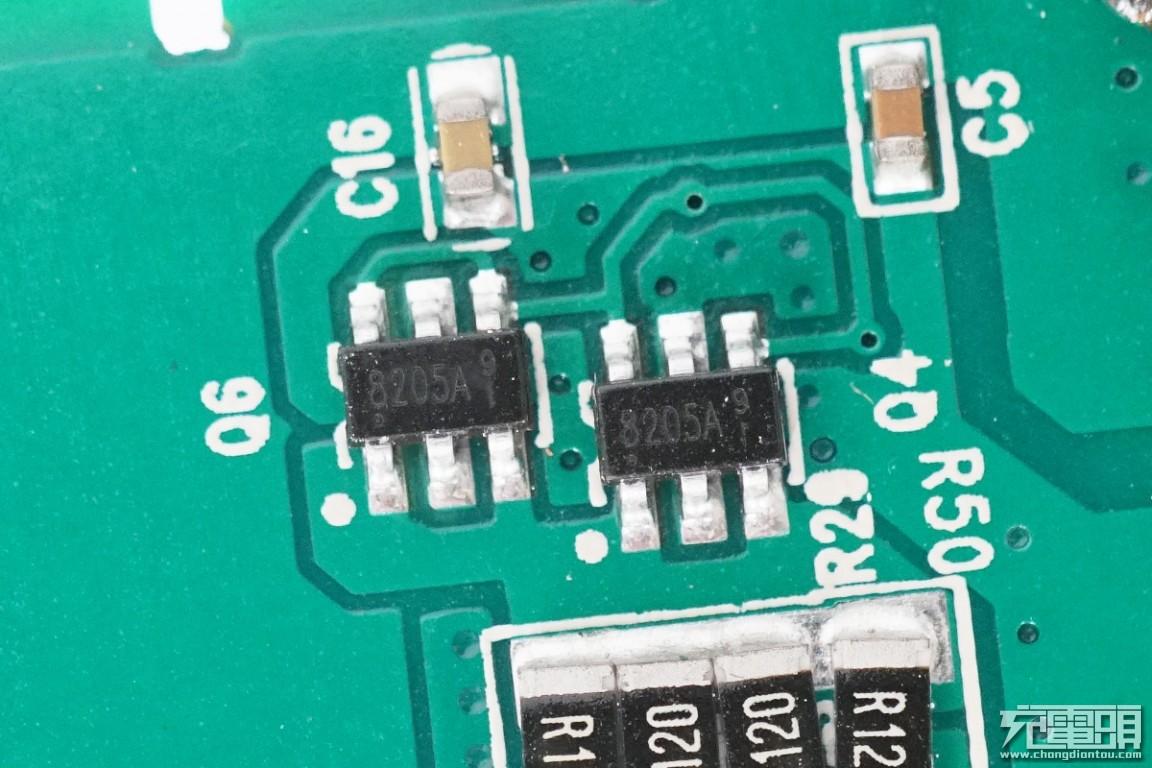

两颗8205 MOS管，控制输出端口。

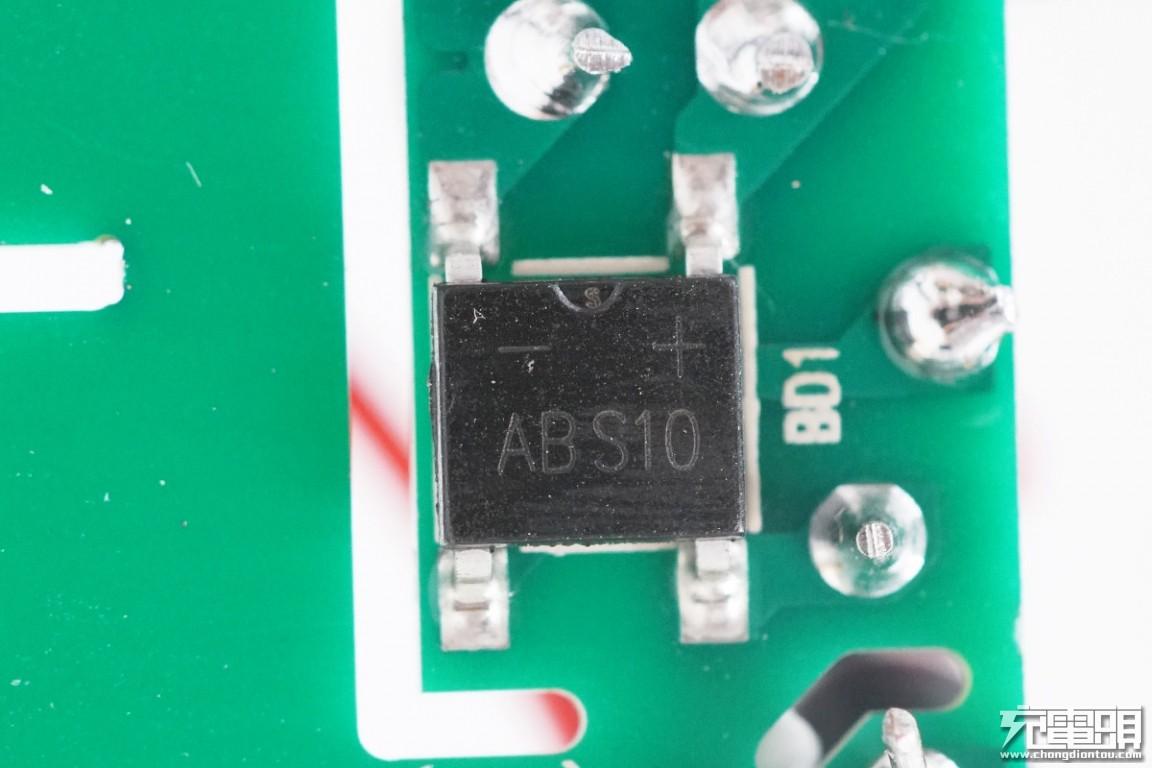

输入端有一颗“ABS10”整流桥。

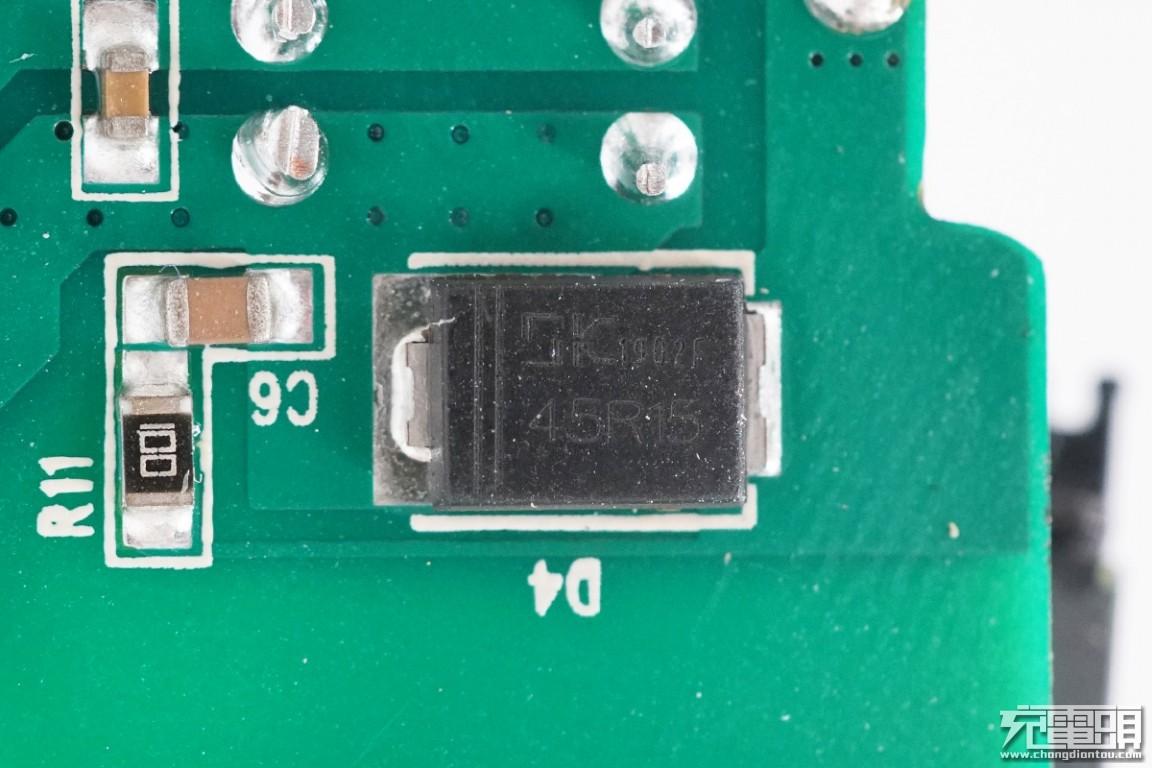

东科DK45R15同步整流管，下方是阻容吸收元件。DK5V45R15是一款简单高效率的同步整流芯片，只有A，K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了45V功率 NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二级管。

拆解完毕。

充电头网拆解总结

IDMIX MR CHARGER 10000多合一移动电源造型圆润，配色时尚，小巧的机身内集成了充电器、数据线、移动电源三种类型产品，在外出携带时可以省下不少空间，轻装上路，堪称出行神器。性能方面，其集成了MFi认证的Lightning线、支持Apple 2.4A协议，对苹果用户非常友好。10000mAh 电池容量足够肆意用手机一整天，支持边充边放，为移动电源充能时插上手机，休息过后两者都能量满满，体验极佳。

通过拆解可以看到，IDMIX MR CHARGER 10000采用两块PCB焊接而成，并且在高压侧电容与电池之间，还加入了隔离保护。内部做工也比较复杂，整体结构稳定。IDMIX MR CHARGER 10000多合一移动电源除了移动电源与充电器还内置了线材，化繁为简出门说走就走，可以满足你在外出旅行游玩时的充电需求。
