芯片级电脑维修，需掌握的20个信号，学懂后常见的故障不用求人

很大小白都知道，做技术的每个人都希望把相关的电路与相关的时序全部搞懂，对于大多数的信号名称与作用都不是很了解决，在这里我列出的部分主要的信号名称给大家参考，如果大家觉得有用的话建议大家可以学习与收芯片级电脑维修，常见的信号作用，掌握后对后期学习有很大帮助。藏一下。

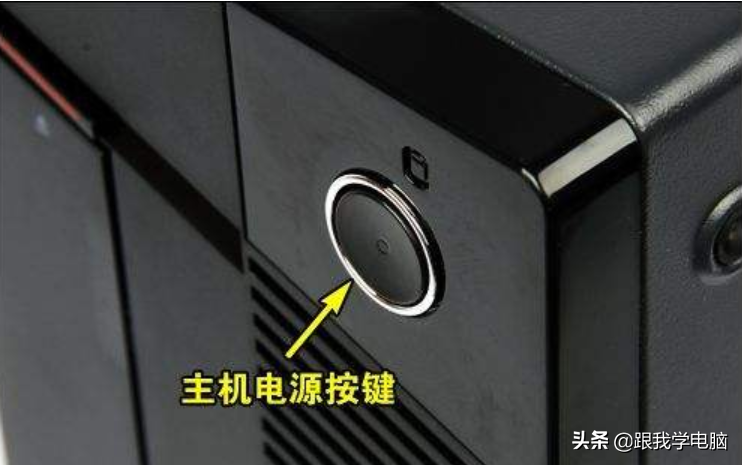

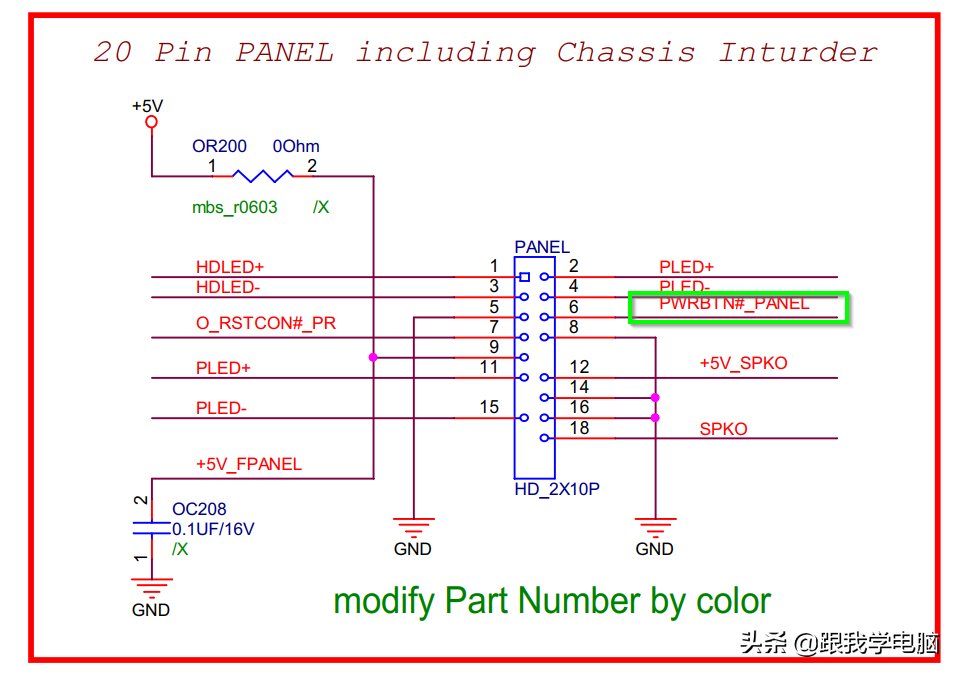

1.Power Button：

这个信号大家一般不会陌生，不管在主板与笔记本中都会有开机信号，一般厂家通常会简写：POWER_SW#、ON/OFFBTN#、PWRBTN#、NBSWON#、KBC_PWR_BTN#，这个开机信号会引起SMI＃或者SCI来表示系统请求进入到睡眠状态。如果系统已经处于睡眠状态，这将导致唤醒事件信号。如果PWRBTN＃键超过4秒，这将导致一个无条件的过渡（电源按钮替代）到S5状态。即使系统是在S1-S4的状态，覆盖也会发生

2.SLP_S0#

S0 -- 實際上這就是我們平常的工作狀態，所有設備全開，功耗一般會超過80W； S0 -- 实际上这就是我们平常的工作状态，所有设备全开，功耗一般会超过80W；

3.SLP_S1#

S1 -- 也稱為POS（Power on Suspend），這時除了通過CPU時鐘控制器將CPU關閉之外，其他的部件仍然正常工作，這時的功耗一般在30W以下；（其實有些CPU降溫軟件就是利用這種工作原理） S1 -- 也称为POS（Power on Suspend），这时除了通过CPU时钟控制器将CPU关闭之外，其他的部件仍然正常工作，这时的功耗一般在30W以下；（其实有些CPU降温软件就是利用这种工作原理）

4.SLP_S2#

S2 -- 這時CPU處於停止運作狀態，總線時鐘也被關閉，但其餘的設備仍然運轉； S2 -- 这时CPU处于停止运作状态，总线时钟也被关闭，但其余的设备仍然运转；

5.SLP_S3#

S3 -- 這就是我們熟悉的STR（Suspend to RAM），這時的功耗不超過10W； S3 -- 这就是我们熟悉的STR（Suspend to RAM），这时的功耗不超过10W；这个信号在所有的平台都会用到，这也是我们在实际维修中所需要检测的信号，如果该信号有问题直接导致不开机，或者是重启掉电等一系例问题.

6.SLP_S4#

S4 -- 也稱為STD（Suspend to Disk），這時系統主電源關閉，但是硬盤仍然帶電並可以被喚醒； S4 -- 也称为STD（Suspend to Disk），这时系统主电源关闭，但是硬盘仍然带电并可以被唤醒；这个信号在所有的平台都会用到，这也是我们在实际维修中所需要检测的信号，如果该信号有问题直接导致不开机，或者是重启掉电等一系例问题.

7.SLP_S5#

S5 -- 這種狀態是最乾脆的，就是連電源在內的所有設備全部關閉，功耗為0。 S5 -- 这种状态是最干脆的，就是连电源在内的所有设备全部关闭，功耗为0，如果进入S5状态所有设备全部停止工作.

8.SLP_A#

这个信号是一个新増的信号，自从南北桥整合之后,从我们i系例平台出来之后增加的,这个信号是PCH用来开启PCH中的Active Sleep Well（主动睡眠电路,简称ASW电路）其来源于Intel Management Engine技术和INTEL Active Management Technology技术，即INTEL管理引擎技术（ME技术）和INTEL主动管理技术（AMT技术）在这个两个新技术的支持下，配合专门的软件，可以使用互联网来对计算机进行管理。SLP_A#用于控制PCH的ME模块供电PS:这个信号有可能之前就已经为高电平，也就是说这个信号会按不同设计需要来配置，但这个信号永远不会在SLP_S3#之后有效.

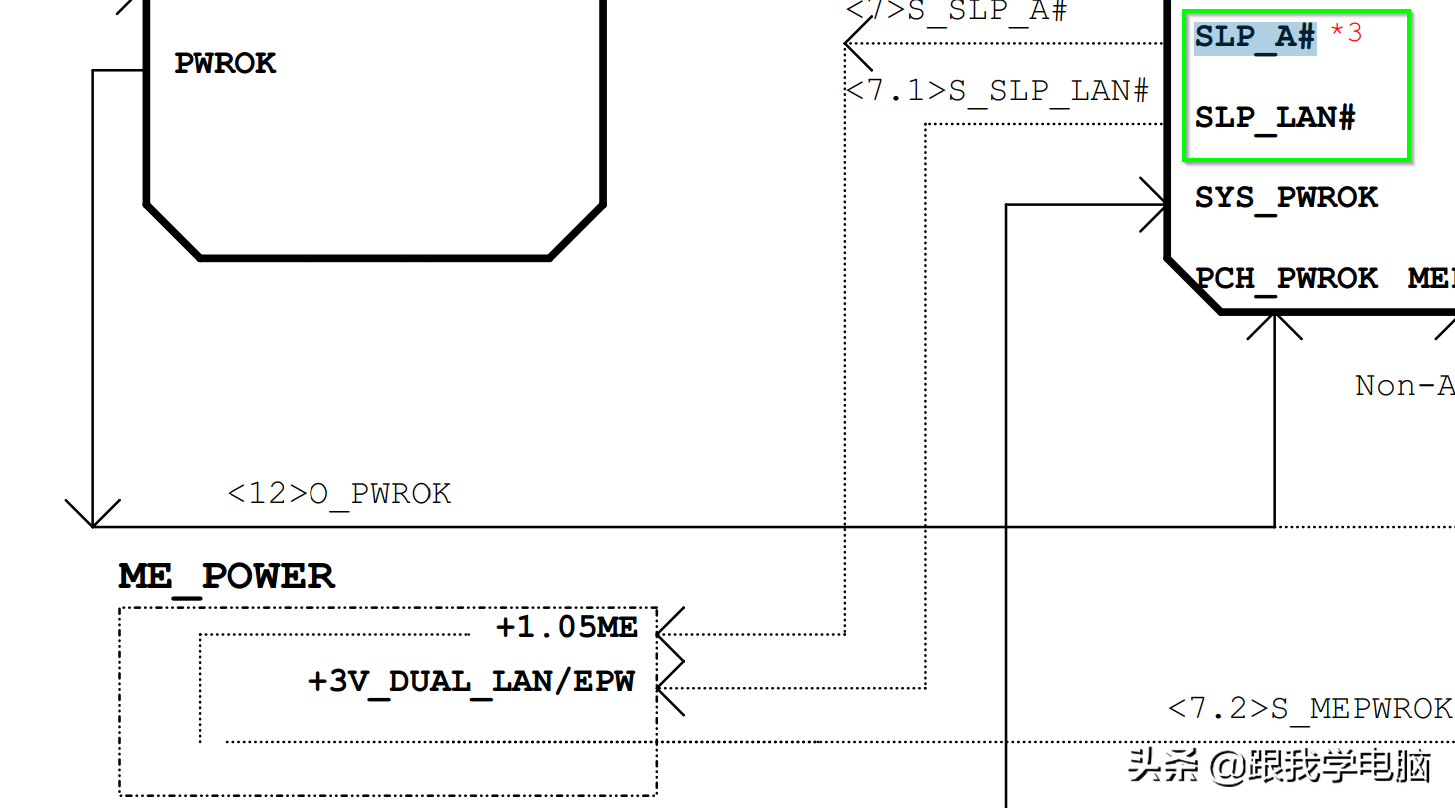

9.SLP_LAN#

这个信号也是一个新増的信号，这个信号是与SLP_A#信号搭配存在的，由于要支持ME技术，所以PCH必须要对外部的以太网模块进行电源的控制，以便完成由AMT技术支持的软件通过以太网来对计算机进行启动或关闭的目的。在主板能正常通电时，SLP_A#和SLP_LAN#必须为高电平。

PS:这个信号也有可能在之前就已经处于高电压状态（在支持WOL网络唤醒的情况下），但这个信号也永远不会在SLP_A#之后有效。当所有的SLP信号都为高电平后，EC会发出电压开启信号，开启S0电压，也就是RUN电压

10.VccASW

这个电压也是新増的一个供电，是ASW工作的供电，其电压值为1.05V，这个电压为AMT模块和网卡模块进行供电。

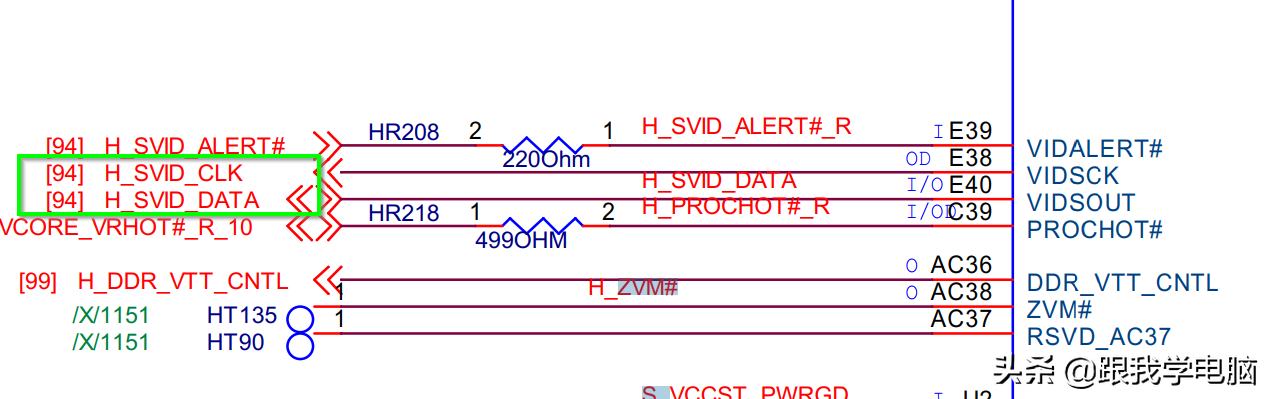

11.CPU_SVID

当PROCPWRGDY有效之后，由CPU发给CPU VRM供电芯片一组CPU_SVID信号，由DATA和CLK组成的标准串行总线和一个起提示作用的ALERT#信号所组成

12.VccCore_CPU

这个很好理解，CPU的供电，是由电源IC接到CPU_SVID信号组合后，按预定的信息发出给CPU的工作电压。

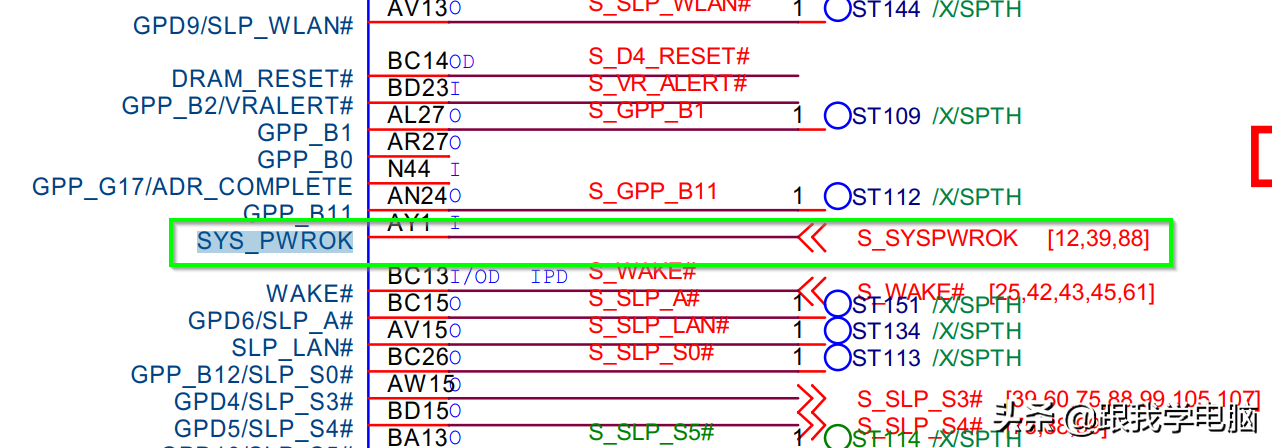

13.SYS_PWROK

这个信号是CPU VRM芯片在CPU VCORE电压有稳并稳定后发出给PCH的电源好提示信号，这个信号表明CPU VCORE供电正常

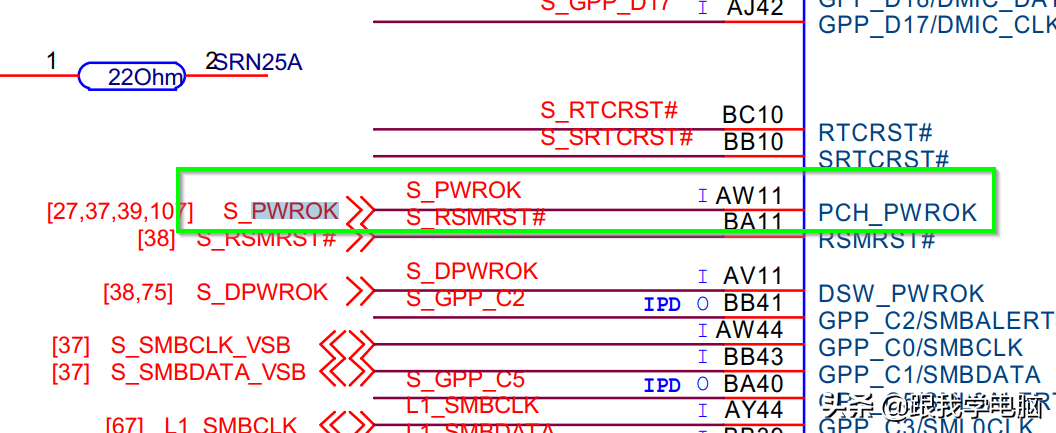

14.PWROK

当主要电压都有效并稳定后，会放出一个PWROK信号给PCH（一般是由EC监控电压并放出这个信号），通知PCH各路RUN电压都就绪

15.APWROK

这个信号也是一个新増的信号，一般是由EC监控ASW供电有效并稳定后，发送给PCH，表明ASW模块供电稳定。

16.DRAMPWROK

此信号和CPU的SM_DRAMPWROK引脚相连接， PCH发出这个信号来表示DRAM（内存）电压是稳定的

17.PROCPWRGD

这个信号是由PCH发出，发送到CPU的UNCOREPWRGOOD引脚，表明CPU的供电是稳定的。

18.SUS_STAT#

这个信号表明系统进入了挂起状态，该信号由PCH宣称系统进入低功耗状态，这个信号也可以用于其它外围设备，使其关闭输出。此信号在正常起动过程中应驱动为高电平

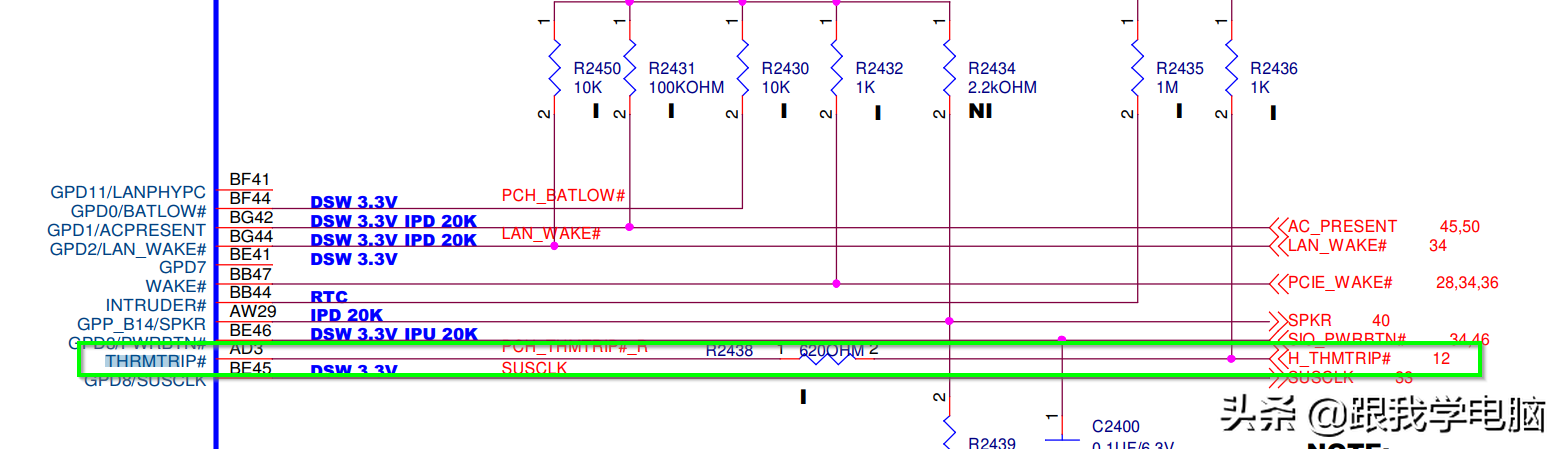

19.THRMTRIP#

这个信号是用于监测CPU的核心温度的信号，当监测到的温度上升到极限时，THRMTRIP#信号被驱动为低电平，PCH接到低电平的THRMTRIP#信号后，会立即驱动SLP_S5#信号为低电平，使整个系统进入S5状态，关闭供电。也就是通常所说的温度原因导致的掉电PS：在PRCOPWRGD有效之前，THRMTRIP#信号是可以忽略的。只有在PRCOPWRGD有效后，THRMTRIP#才可以工作。这个信号在常态下是为高电平的，只有电路故障或CPU温度过高时才可能被驱动为低电平。
