拆一款C转HDMI转换器，没想到一个简单的产品里面这么多芯片

随着笔记本的超薄化，像HDMI、RJ45等大尺寸接口自然就会被移除，仅保留USB-C接口。但是USB-C接口并不是万能的，因此转换器和扩展坞等配件得以发展。最近充电头网到手了一款eeco USB-C to HDMI转换器，这款产品短小精悍，使用方便携带也轻松。下面我们就对其这进行拆解，看看其内部如何设计。

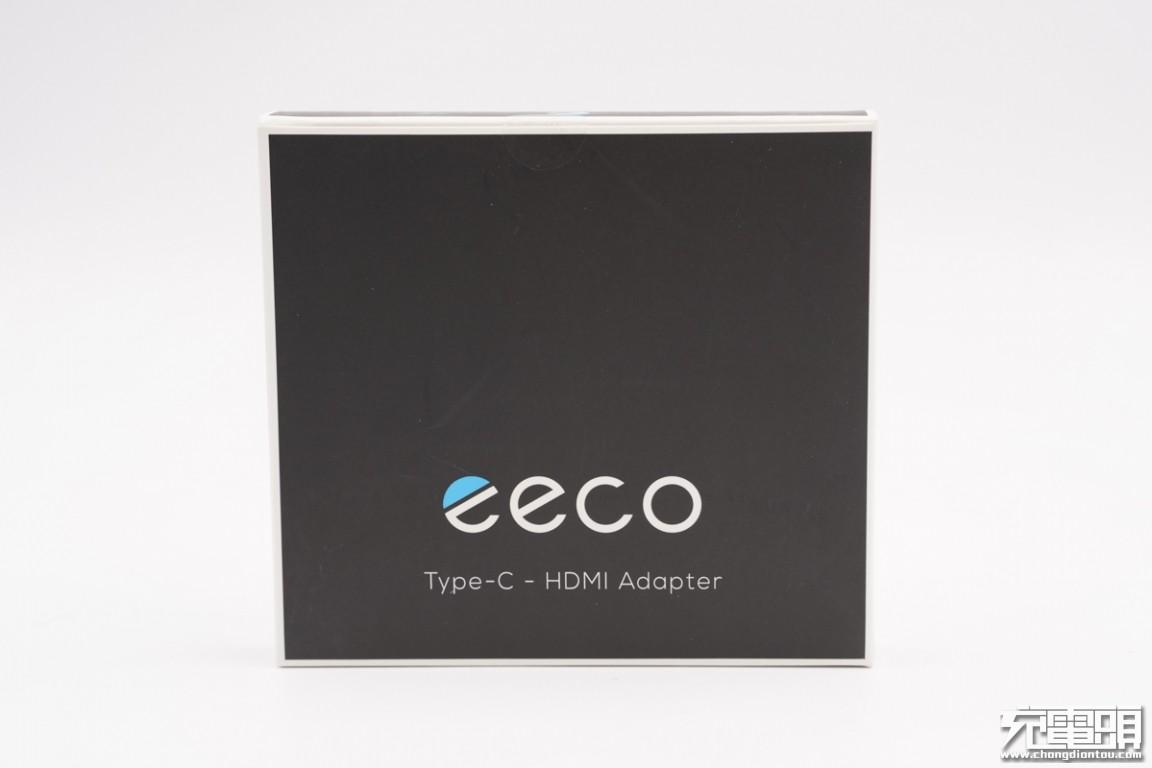

包装盒正面印有eeco品牌和Type-C – HDMI Adapter产品名称。

产品已经通过了FCC认证和CE认证。

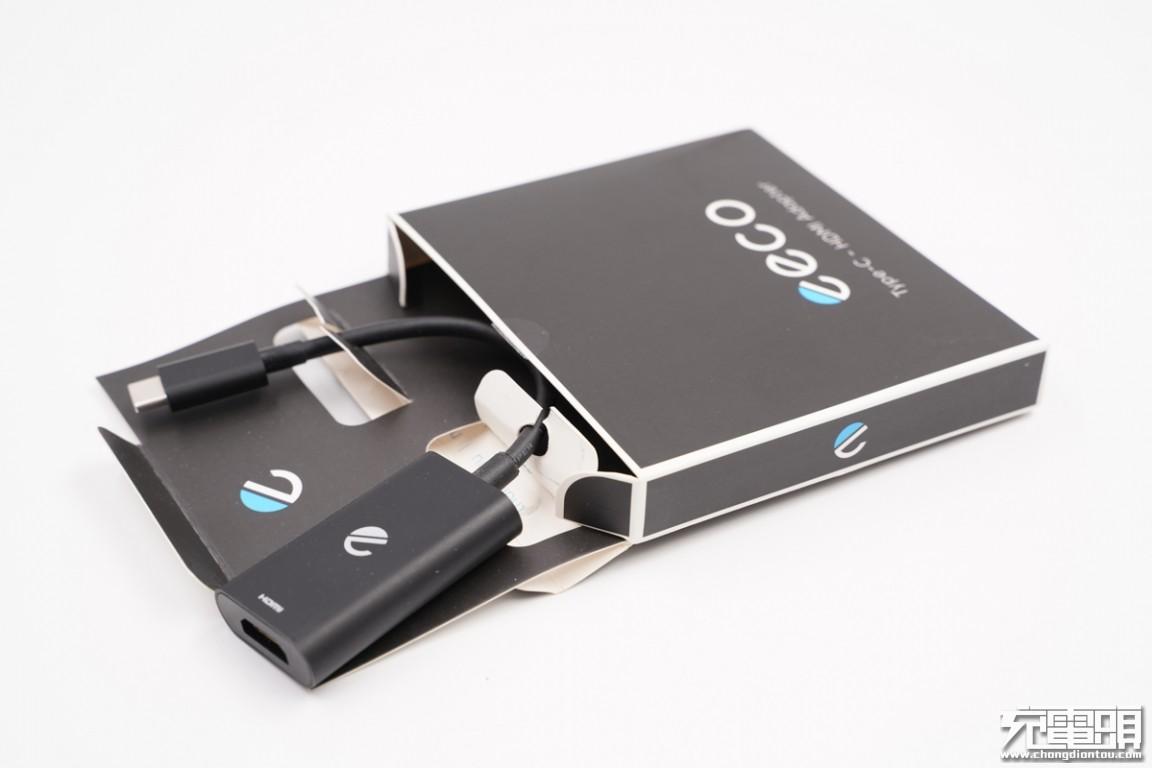

打开包装盒，转换器使用纸板进行固定。

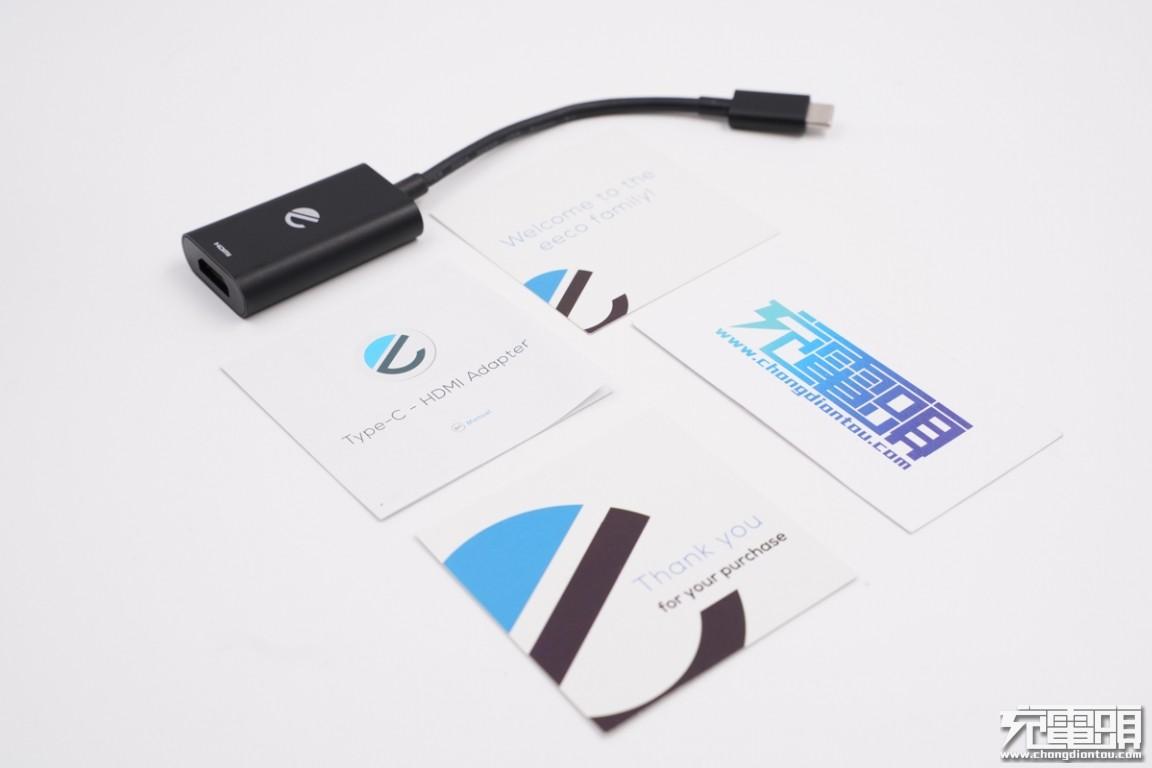

包装内全部东西一览，包括转换器、使用说明书和感谢小卡片。

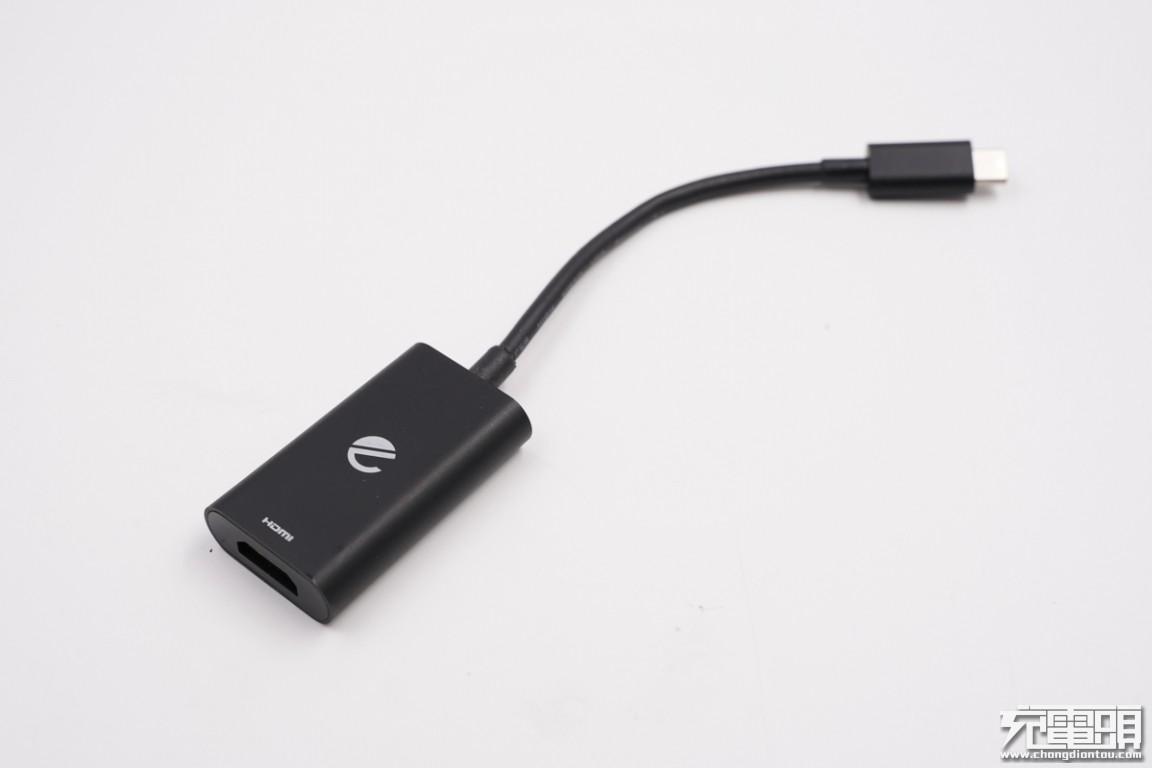

eeco USB-C to HDMI转换器自带USB-C线缆，机身壳采用PC阻燃材质，两侧半圆弧面设计。整体小巧便携，使用方便。

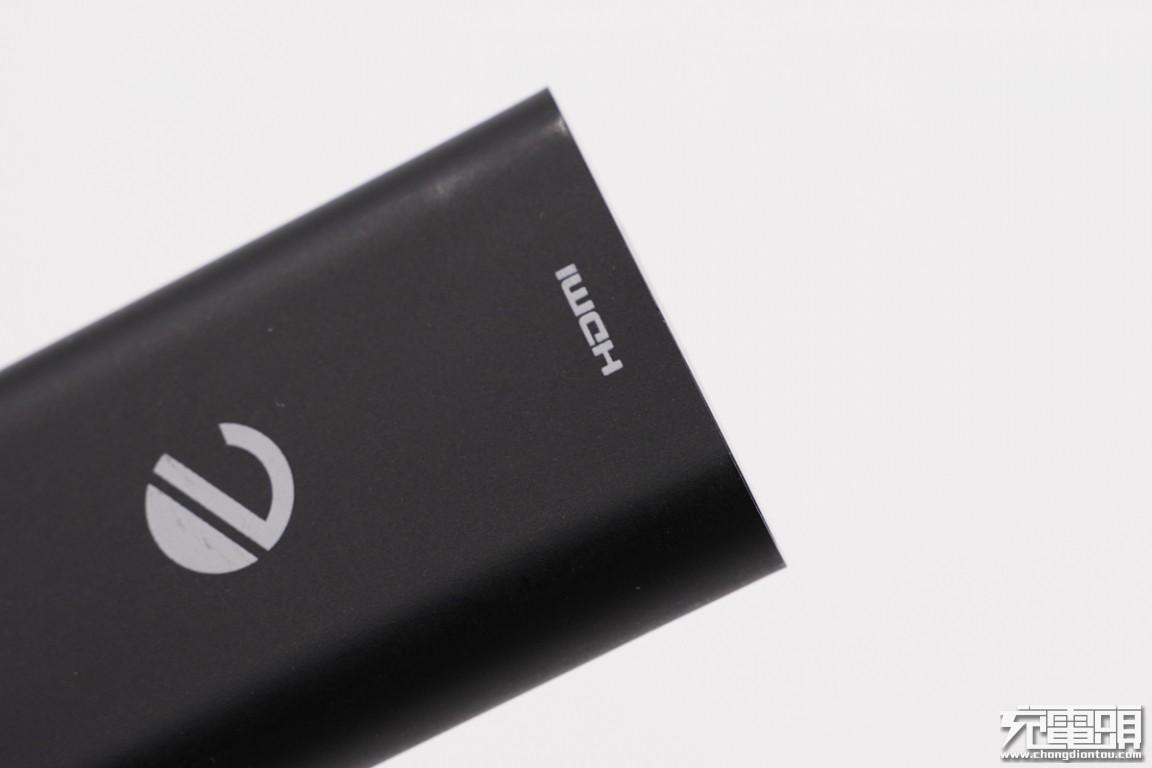

正面印有e字母设计的logo和HDMI字样。

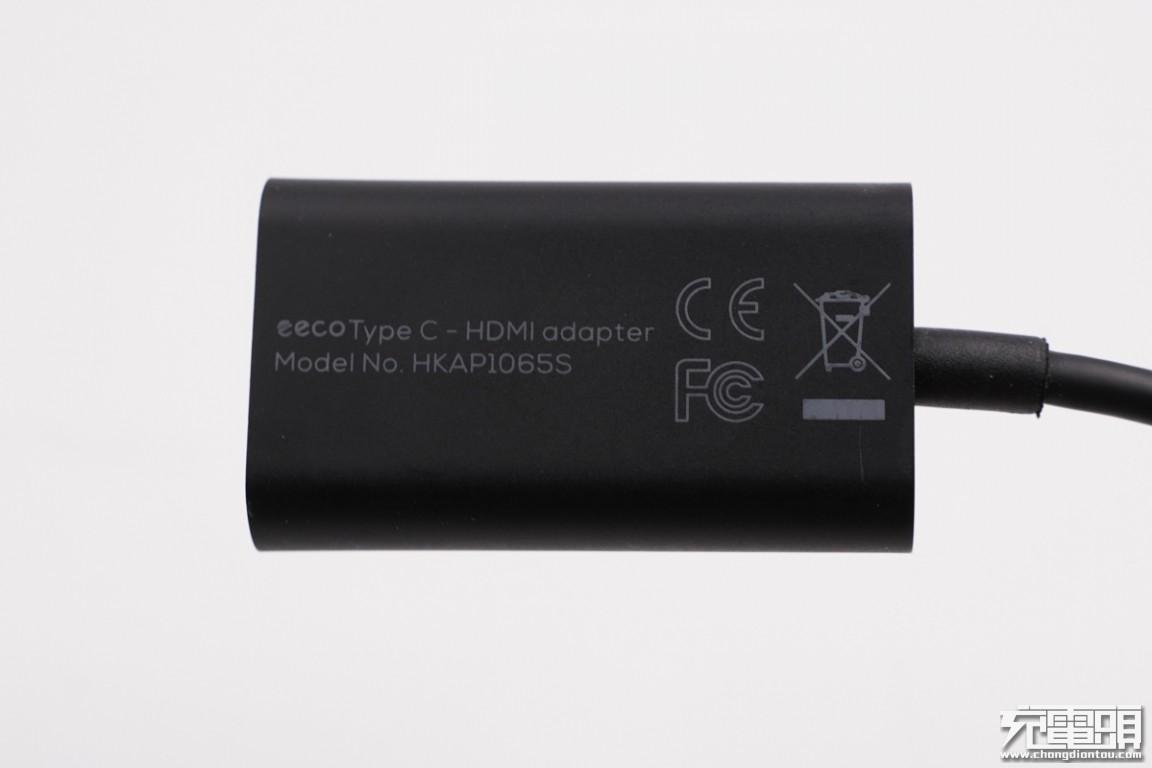

背面印有产品名称以及相关认证，型号为HKAP1065S。

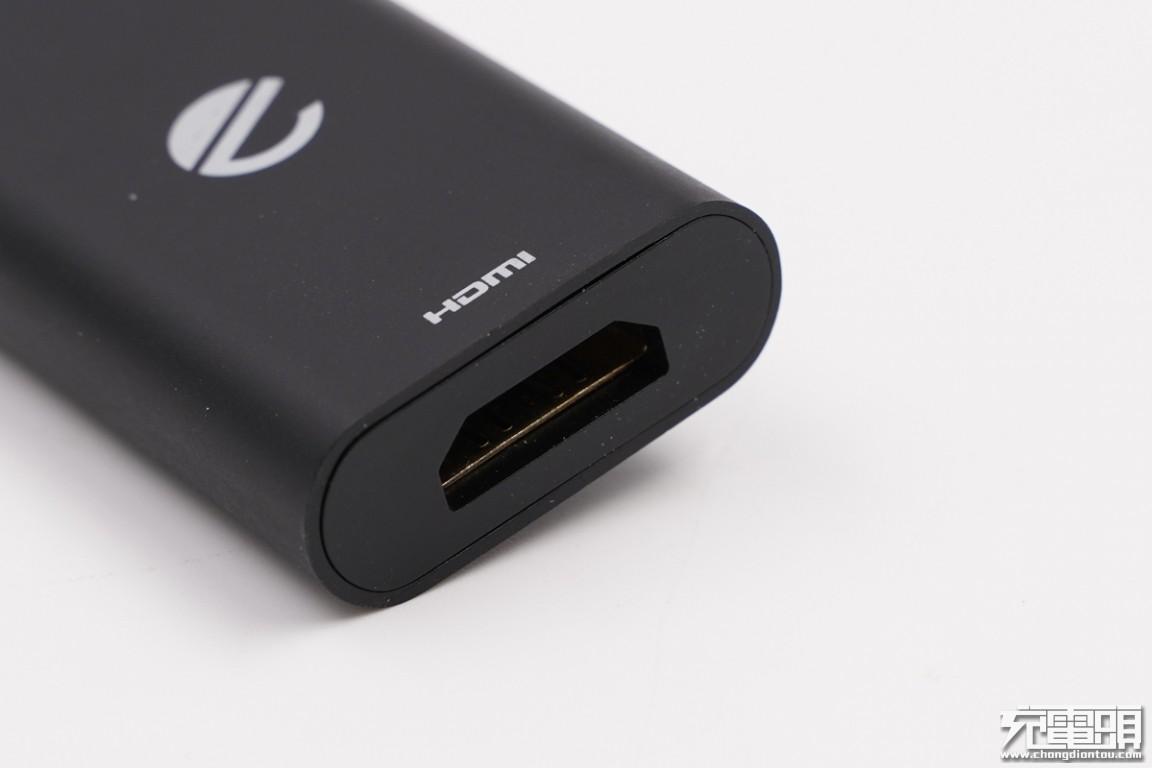

机身一端是HDMI接口。

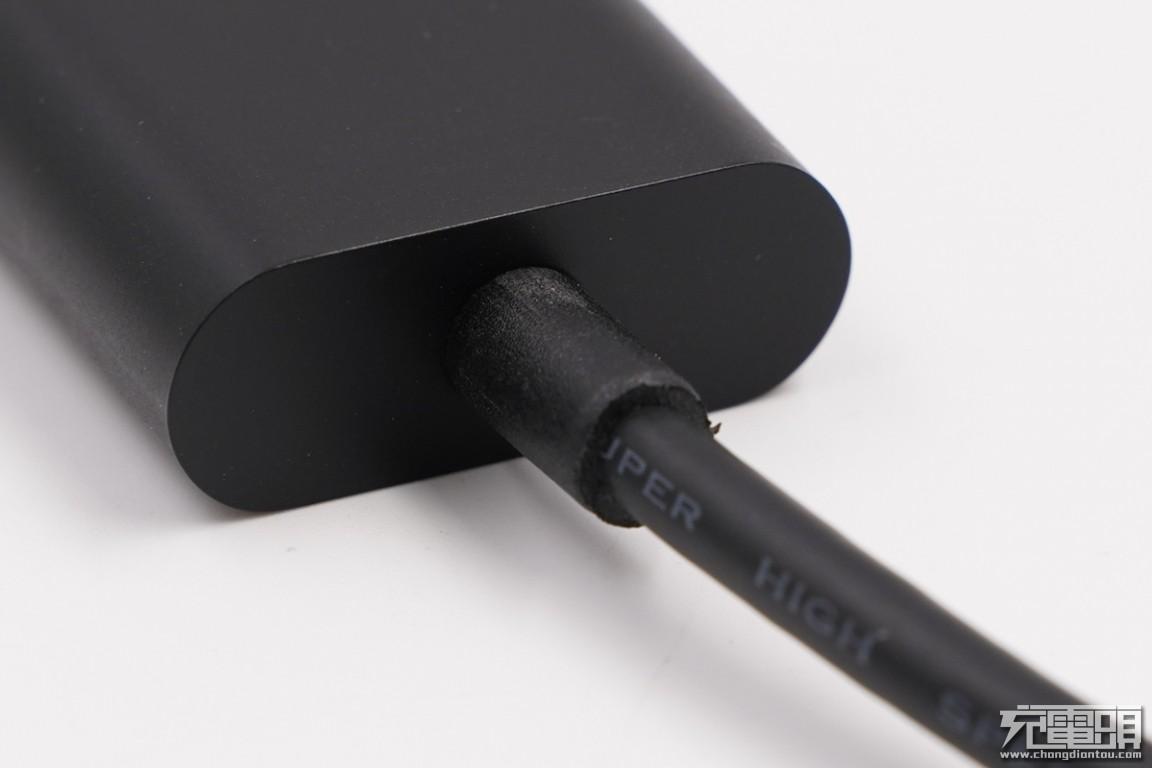

另一端和线缆连接，线缆还做了抗弯折处理。

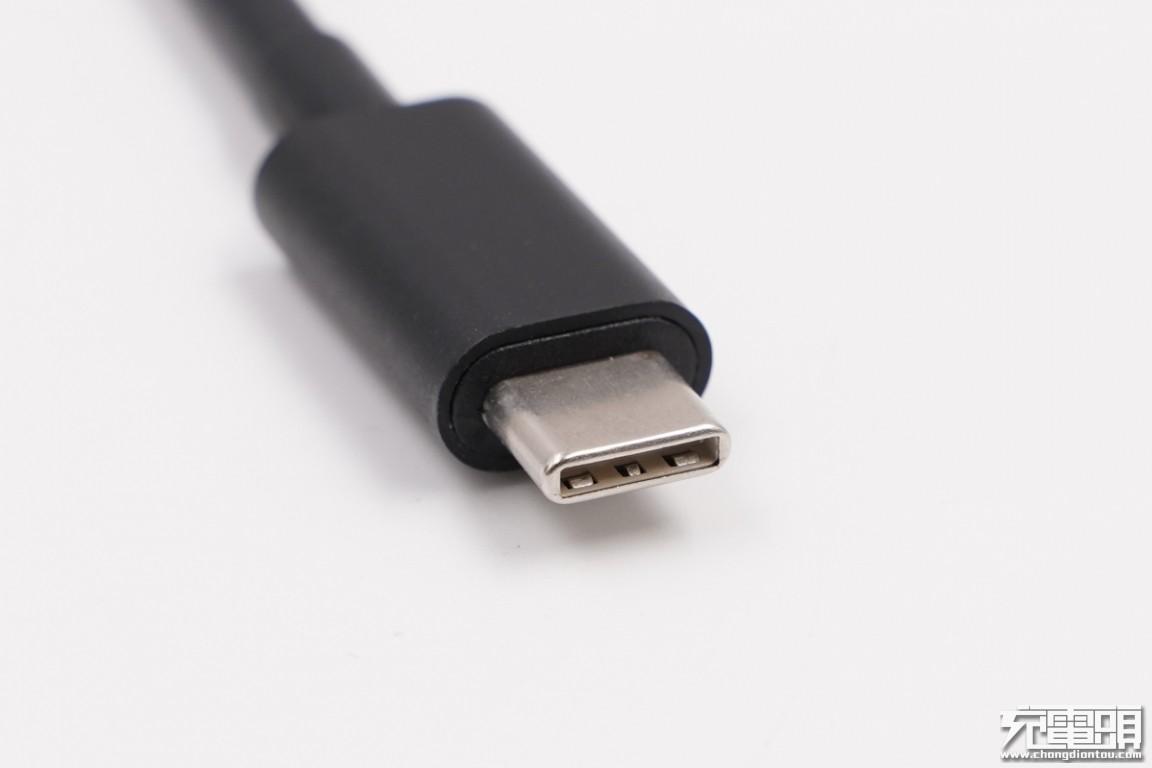

USB-C公头特写。

二、eeco USB-C to HDMI转换器拆解

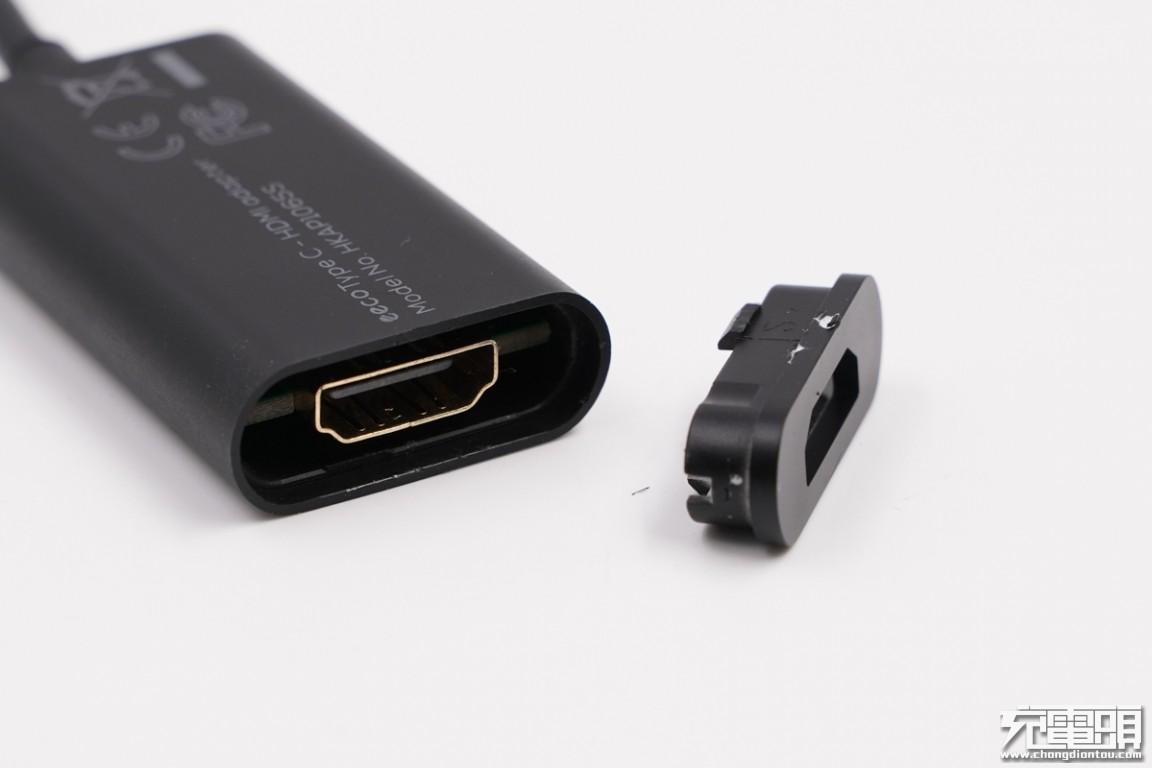

HDMI接口端外壳采用卡扣进行封装。

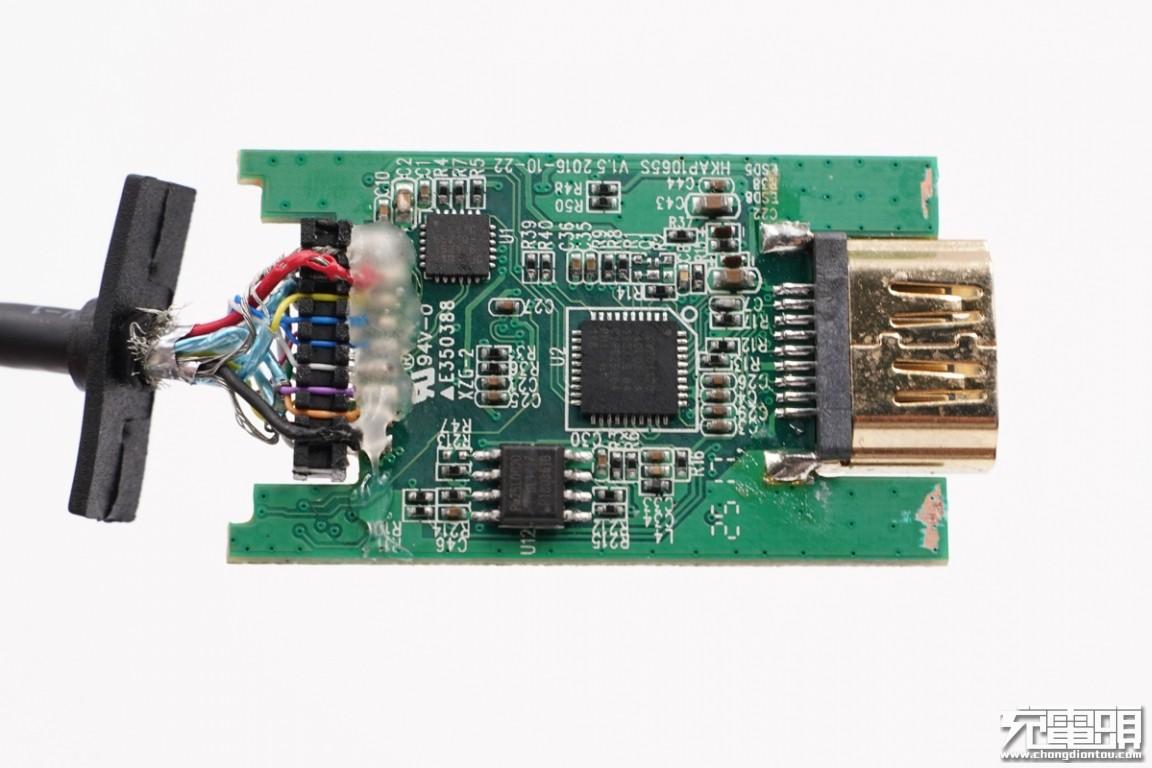

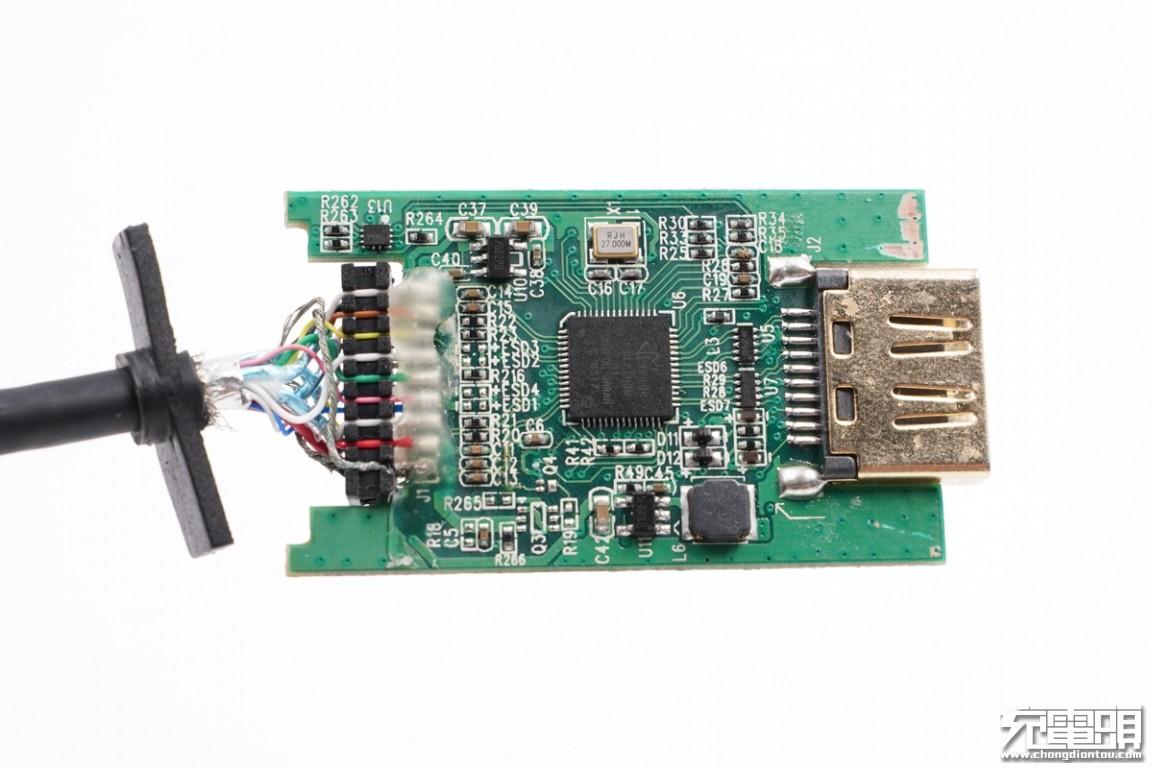

将PCB板取出，正面设有三颗芯片，线芯注塑固定和保护。

PCB板背面一览，中心是一颗很大的转换芯片。

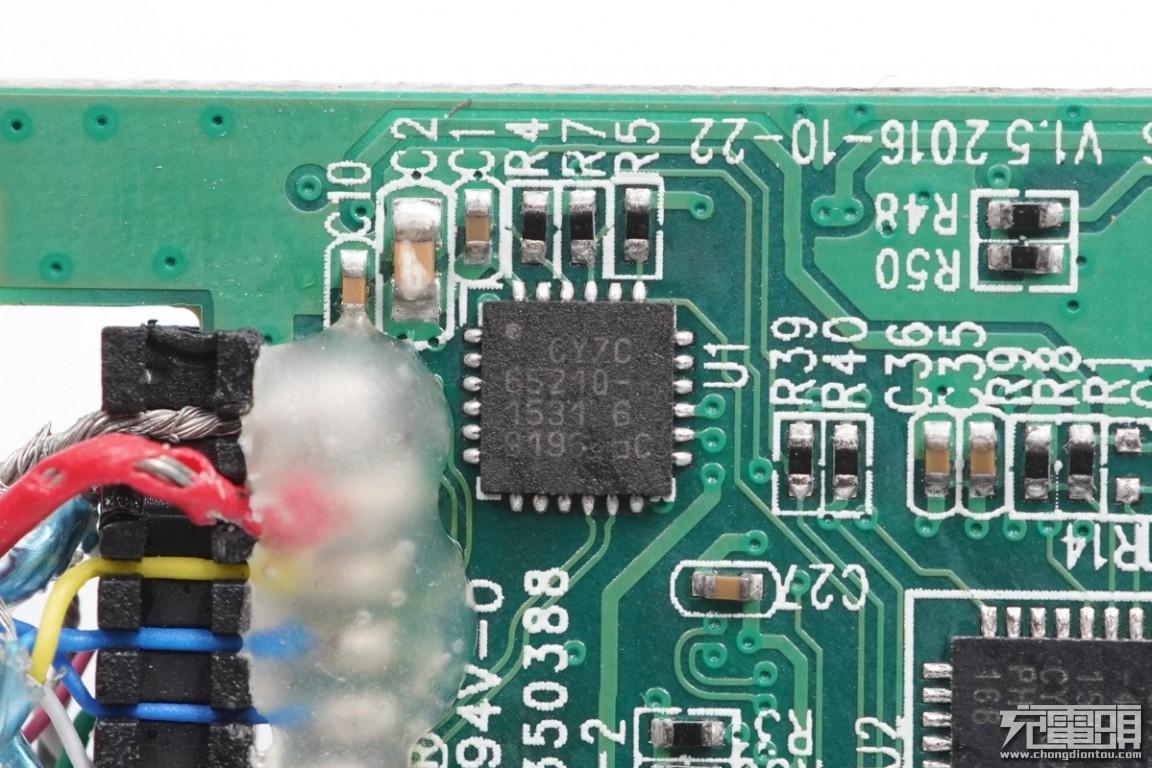

赛普拉斯 CY7C65210，USB告知控制器，用于在无法进入Alternate模式时跳出告知信息。

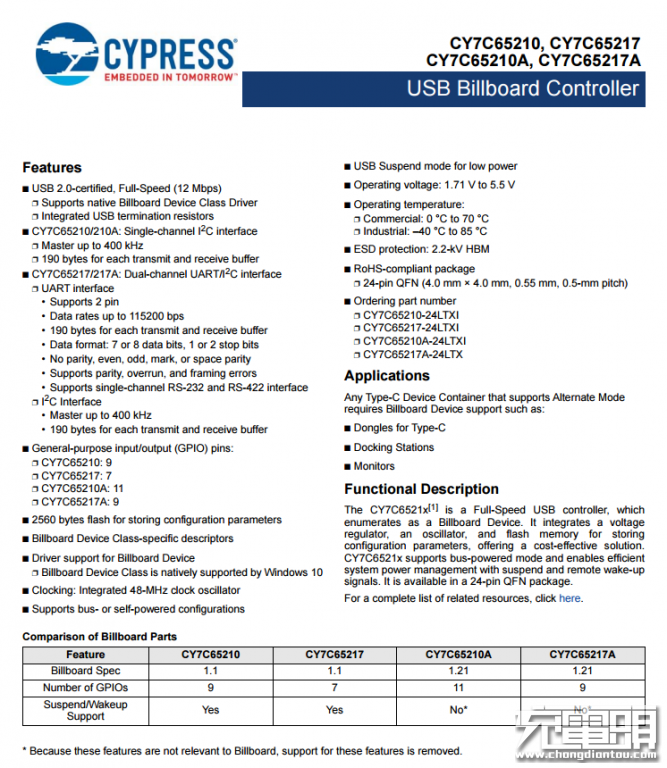

赛普拉斯 CY7C65210资料信息。

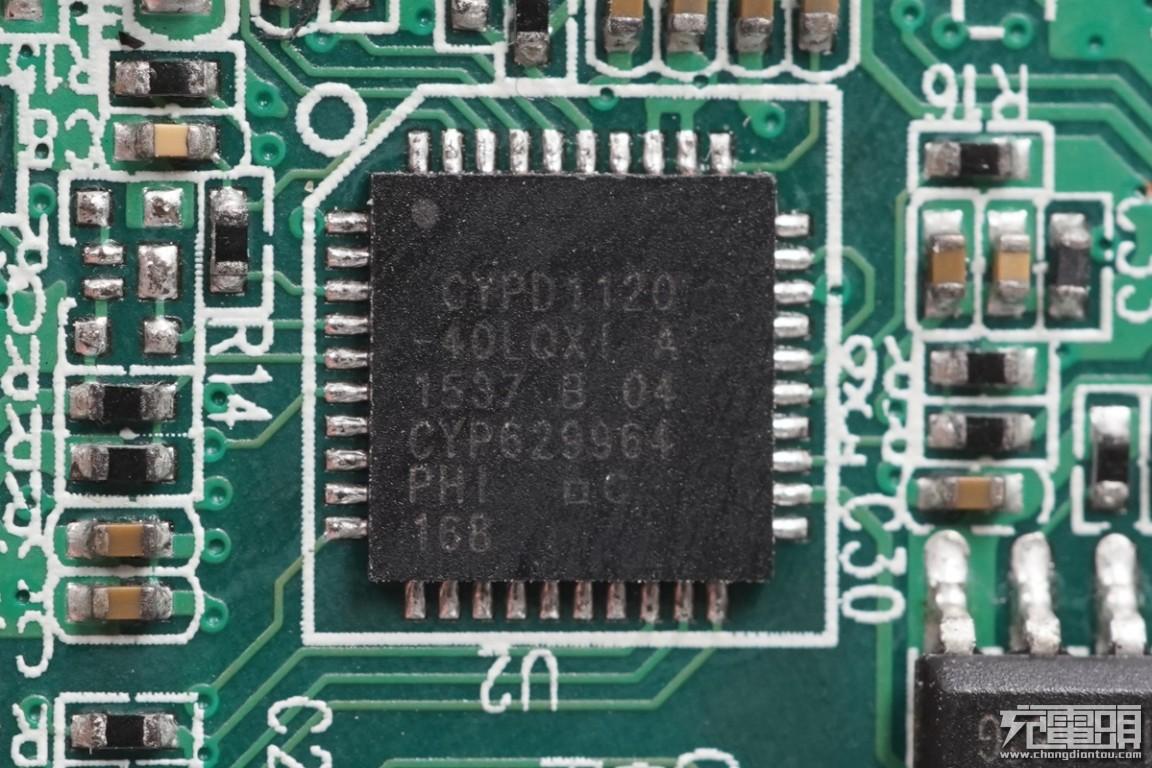

赛普拉斯CYPD1120，USB Type-C端口控制器。

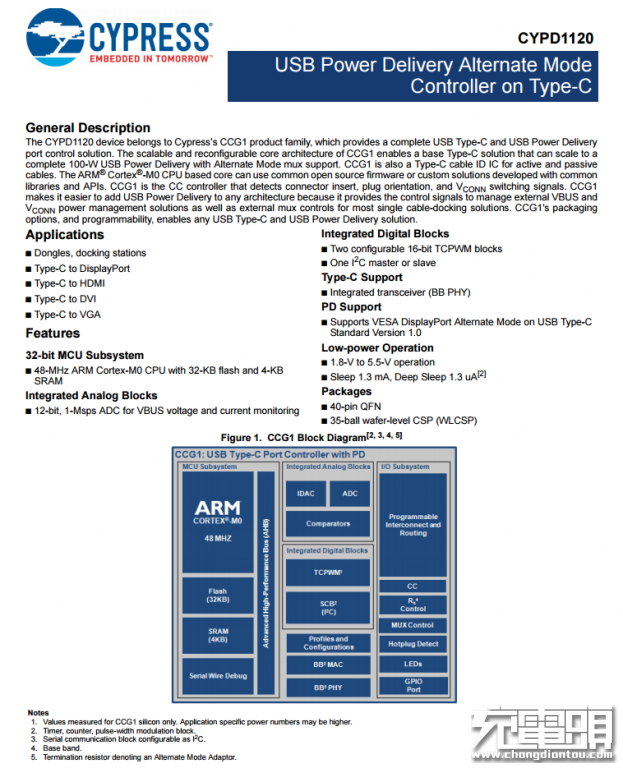

赛普拉斯CYPD1120资料信息。

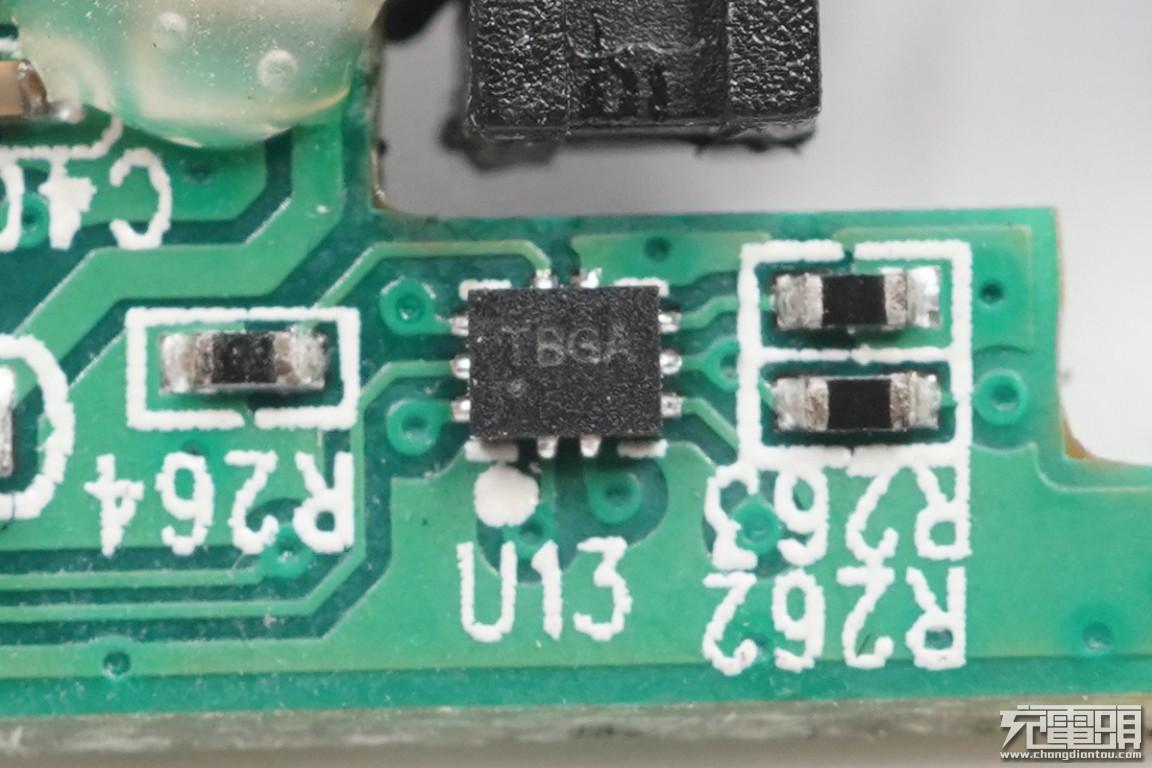

丝印TBGA的切换开关。

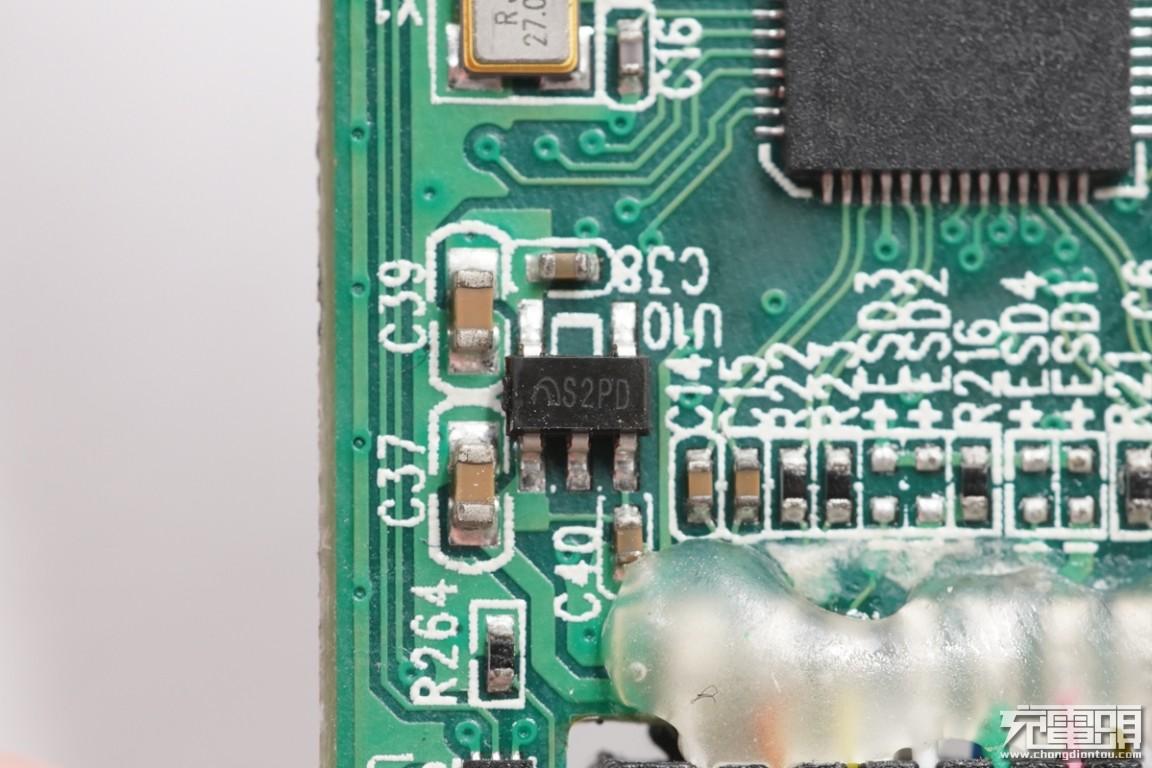

微盟 ME6211 稳压管。

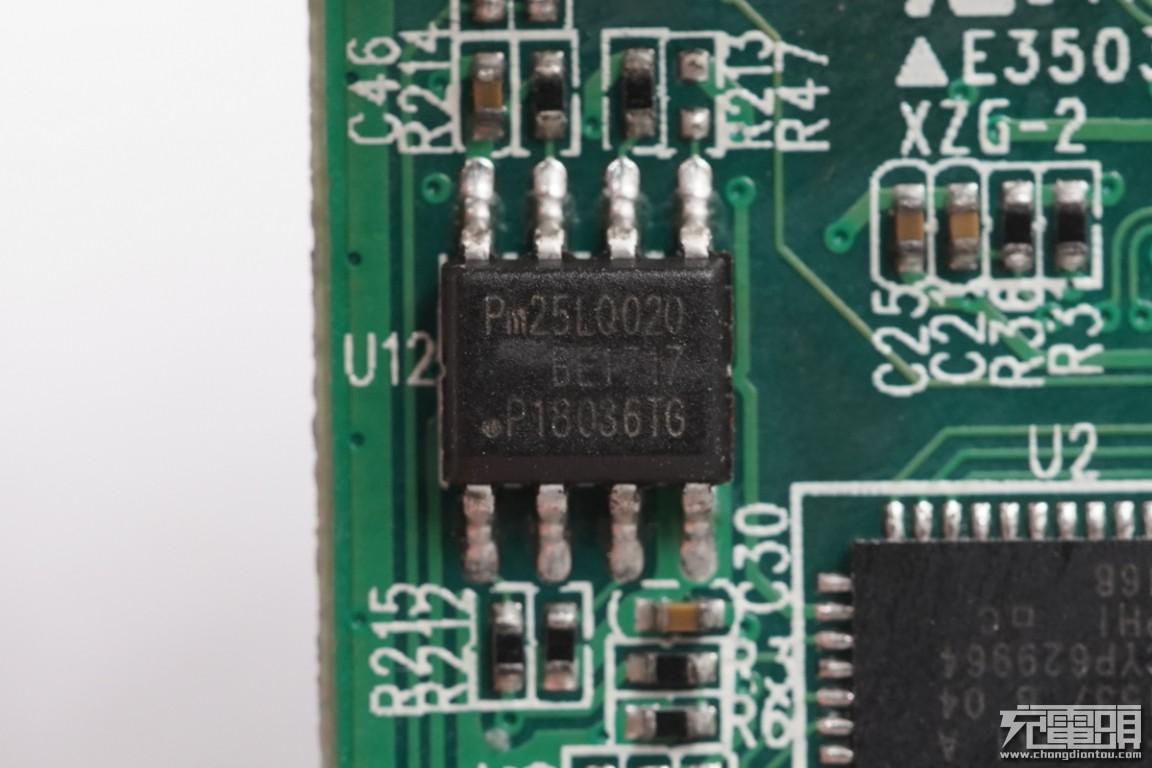

SSI 25LQ020B SPI Flash，用于存储产品信息。

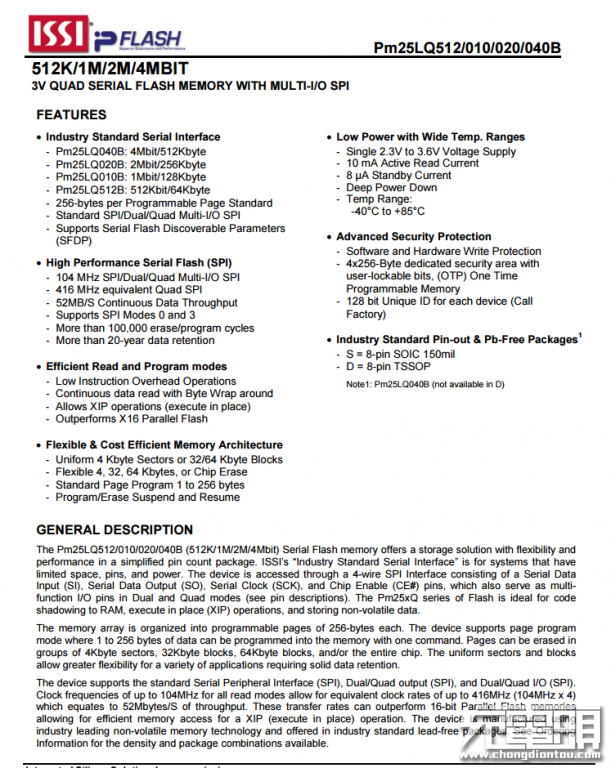

常忆25LQ020B资料信息。

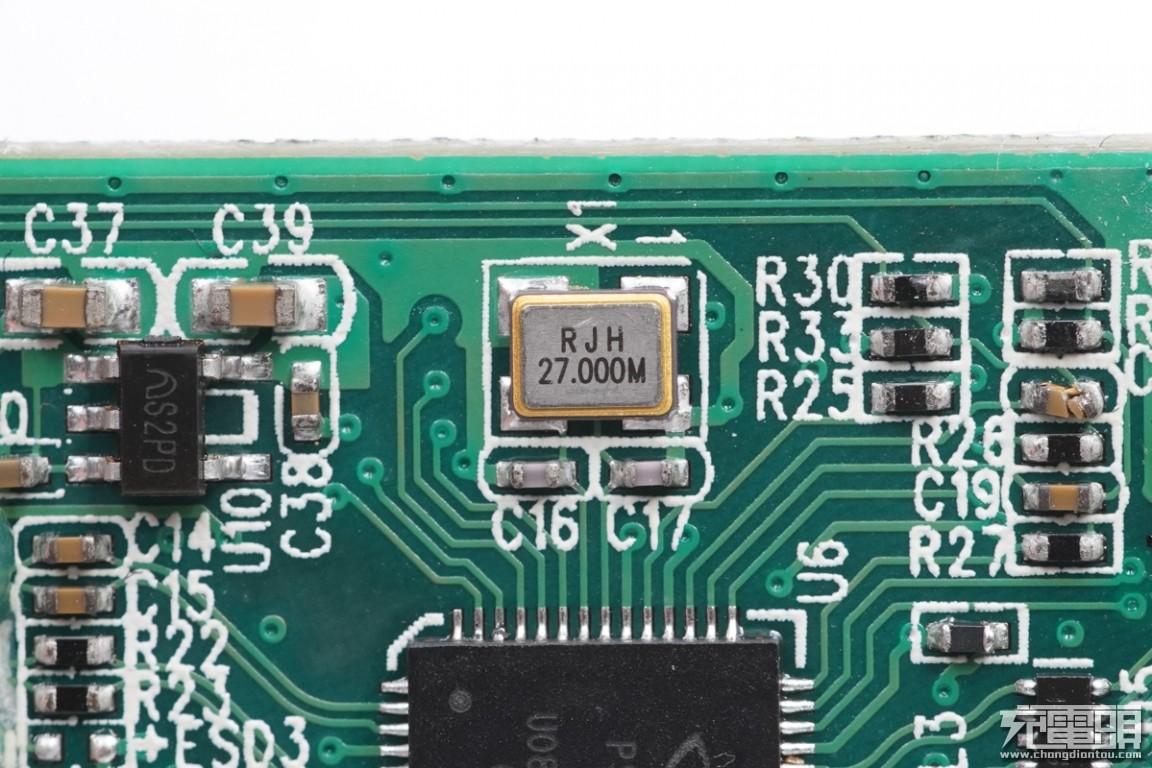

27.000MHz无源晶振，为视频转换芯片提供时钟。

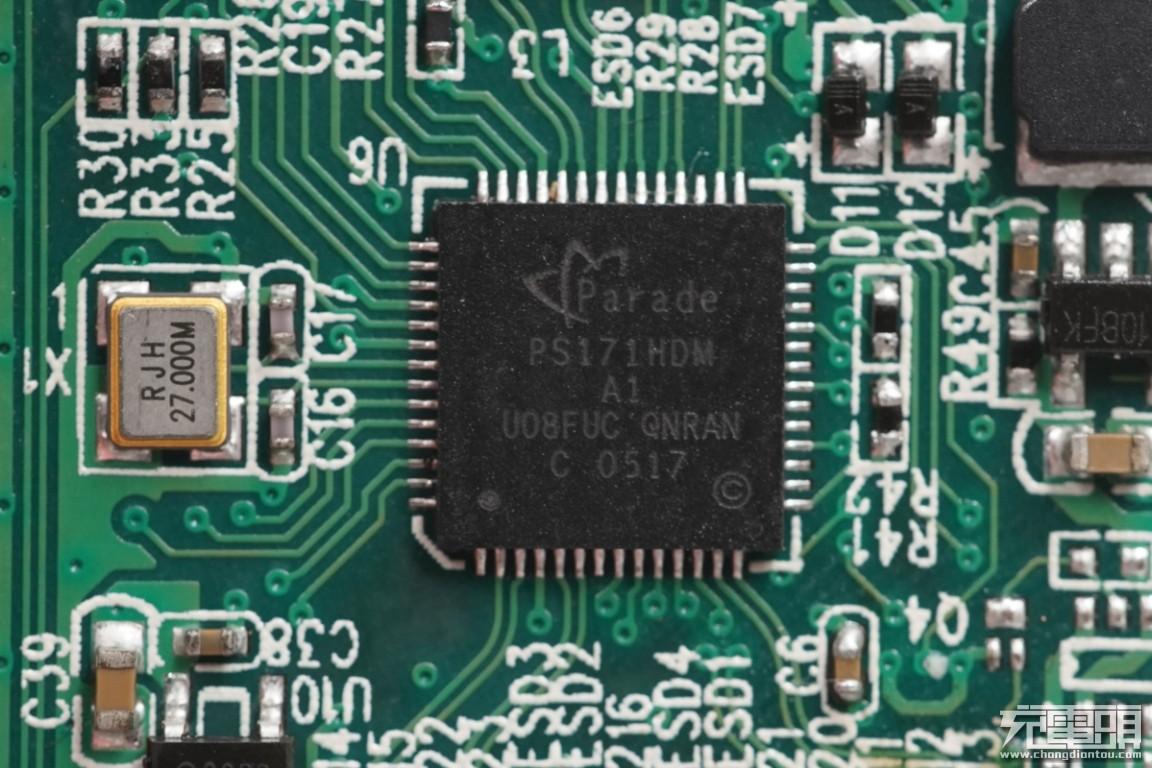

Parade谱瑞PS171，DP转HDMI/DVI转换器，用于视频信号转换输出。

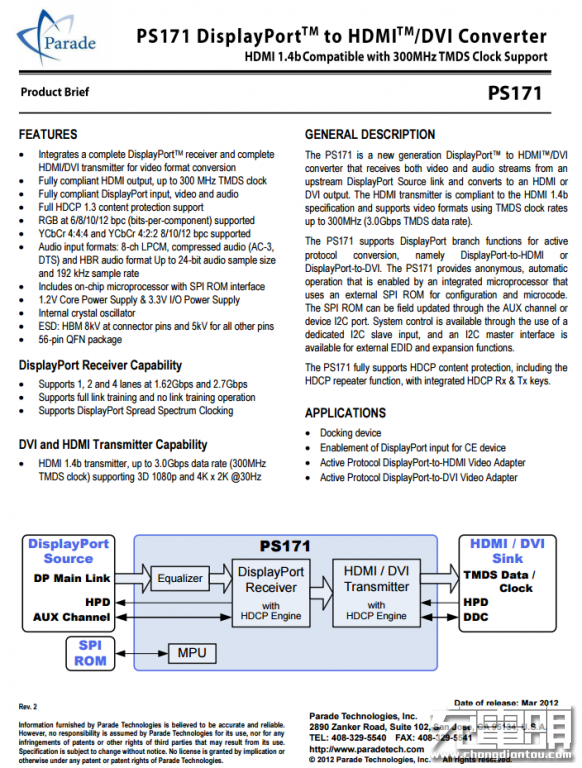

谱瑞PS171资料信息。

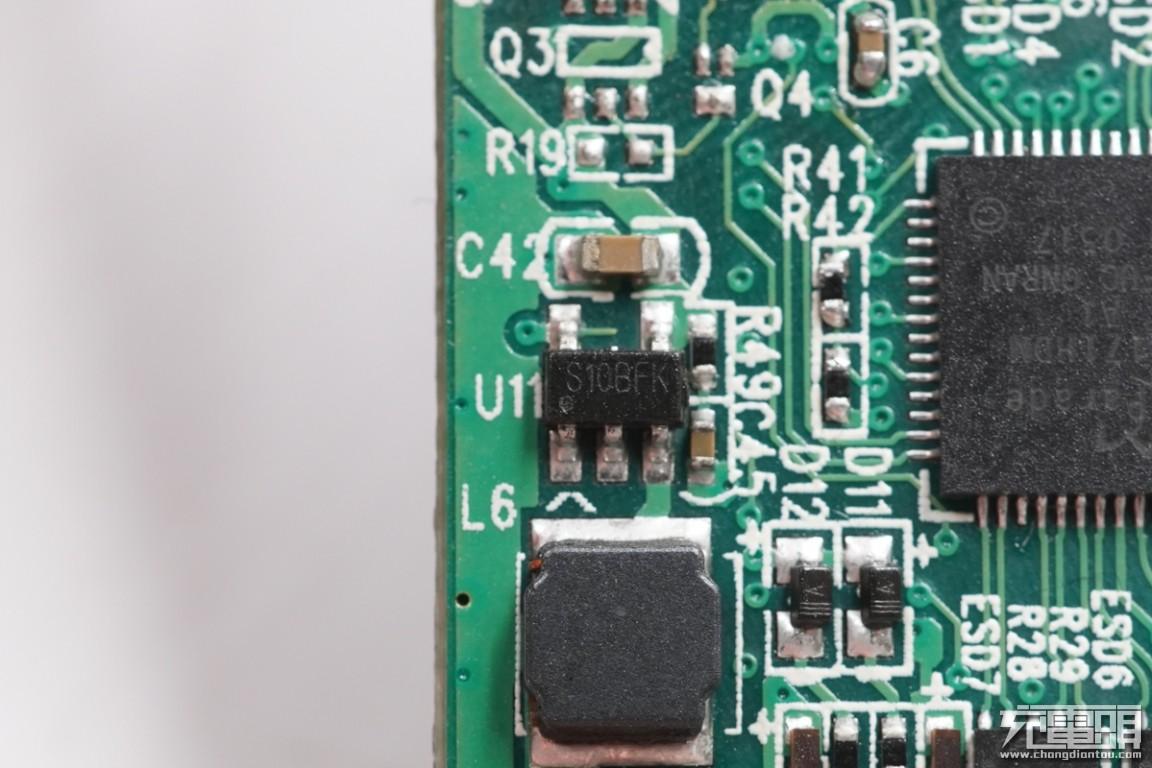

SUNTO STI3408B 同步整流降压芯片，为转换器内部芯片供电。

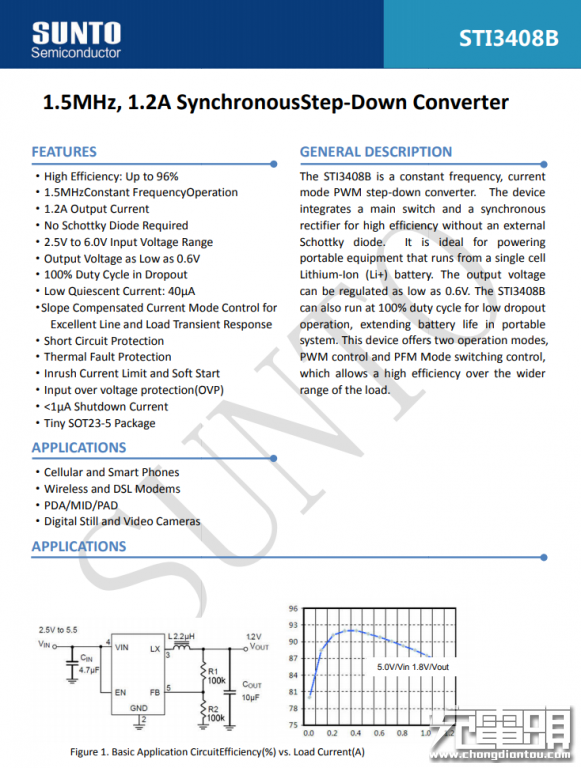

SUNTO STI3408B 详细资料。

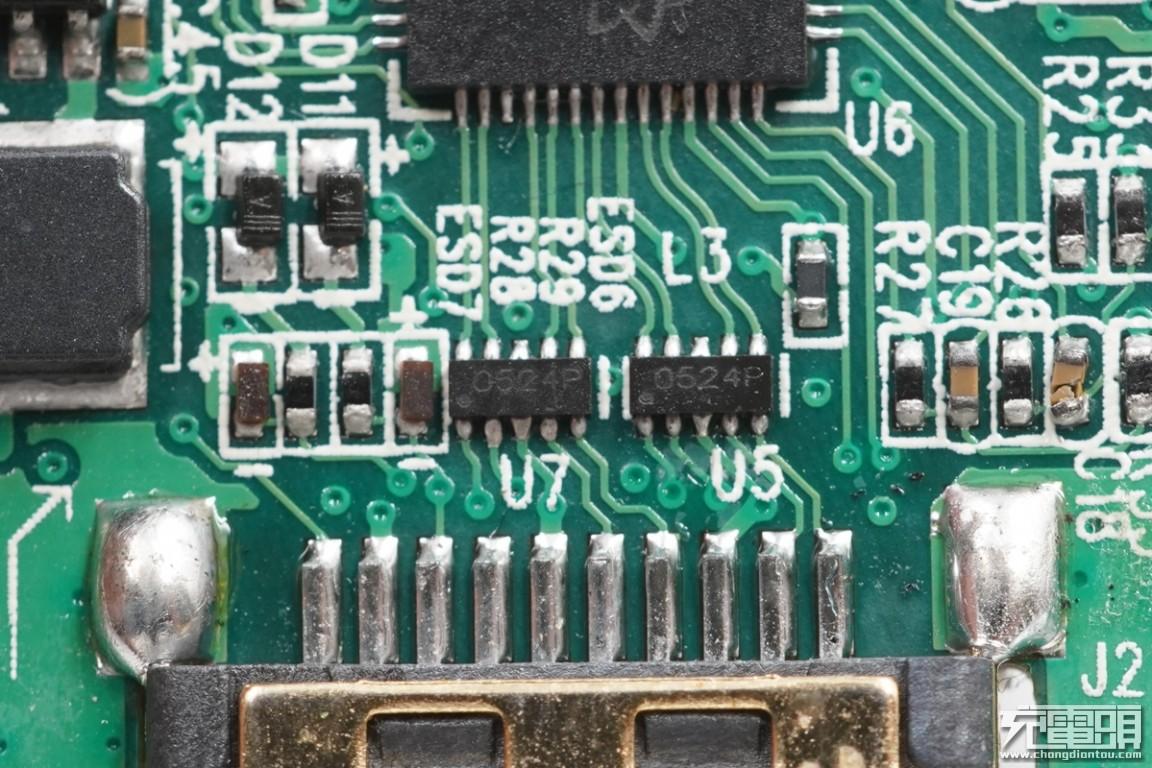

HDMI接口的两颗ESD芯片，丝印0524P。

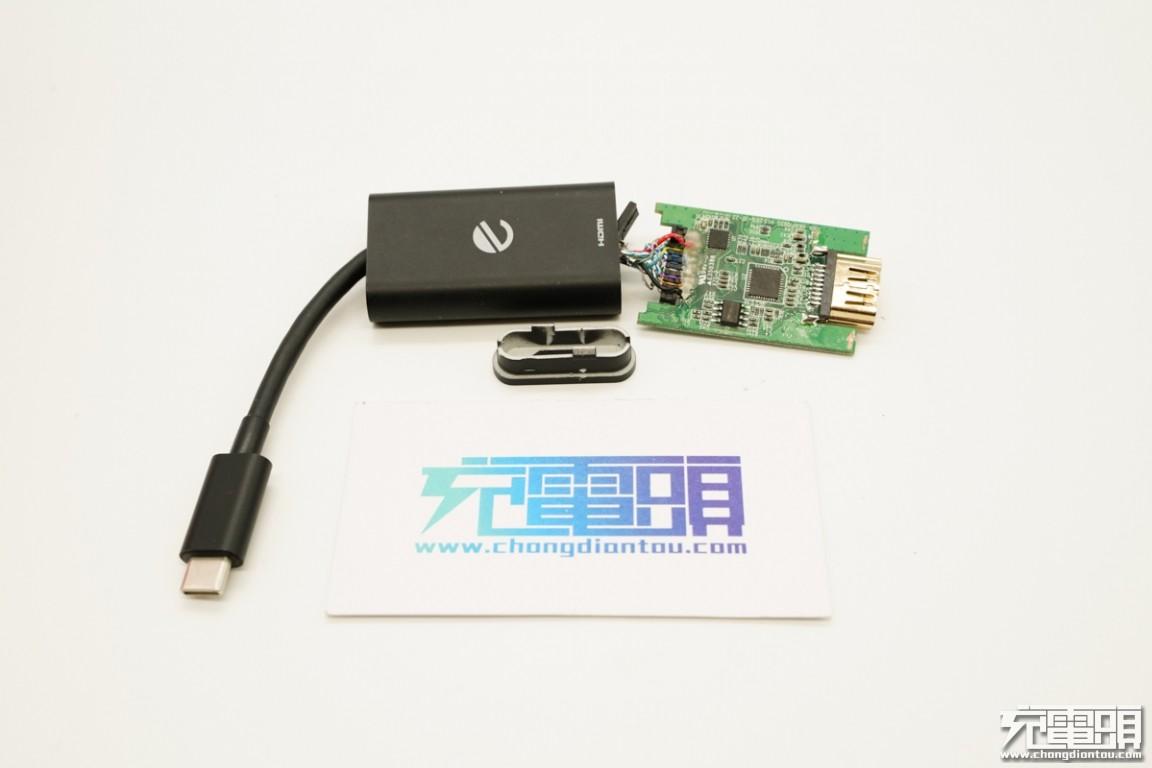

全部拆解完毕，来张全家福。

充电头网拆解总结

eeco USB-C to HDMI转换器线缆做了抗弯折处理，机身壳两侧弧面设计，造型经典。充电头网通过拆解了解到，机身内部线芯注塑加固和保护，HDMI接口沉板过孔焊接。电路上设有赛普拉斯CY7C65210和CYPD1120、ISSI 25LQ020B、谱瑞PS171等知名厂家芯片，用料做工扎实。

绿联推出 USB-C 转 HDMI 21 线，支持 4K 144Hz 传输

IT之家 8 月 6 日消息，绿联现已推出一款 USB-C 转 HDMI 2.1 线，可实现 8K 60Hz 或 4K 144Hz 传输，长 1.5 米，售价 179 元。

据官方介绍，这款 USB-C 转 HDMI 2.1 线可实现 8K 60Hz、4K 144Hz 以及 2K 240Hz 传输 ，支持 VRR 可变刷新率。

IT之家了解到，这款线材采用了 3 层保护和屏蔽设计，内部使用了镀锡铜芯，外部有尼龙外被和 TPE 外被，接头部位采用了镀镍合金材质。官方称，该线材搭载了“专业芯片”，支持动态 HDR 3D 立体成像技术，支持 12bit 色深。

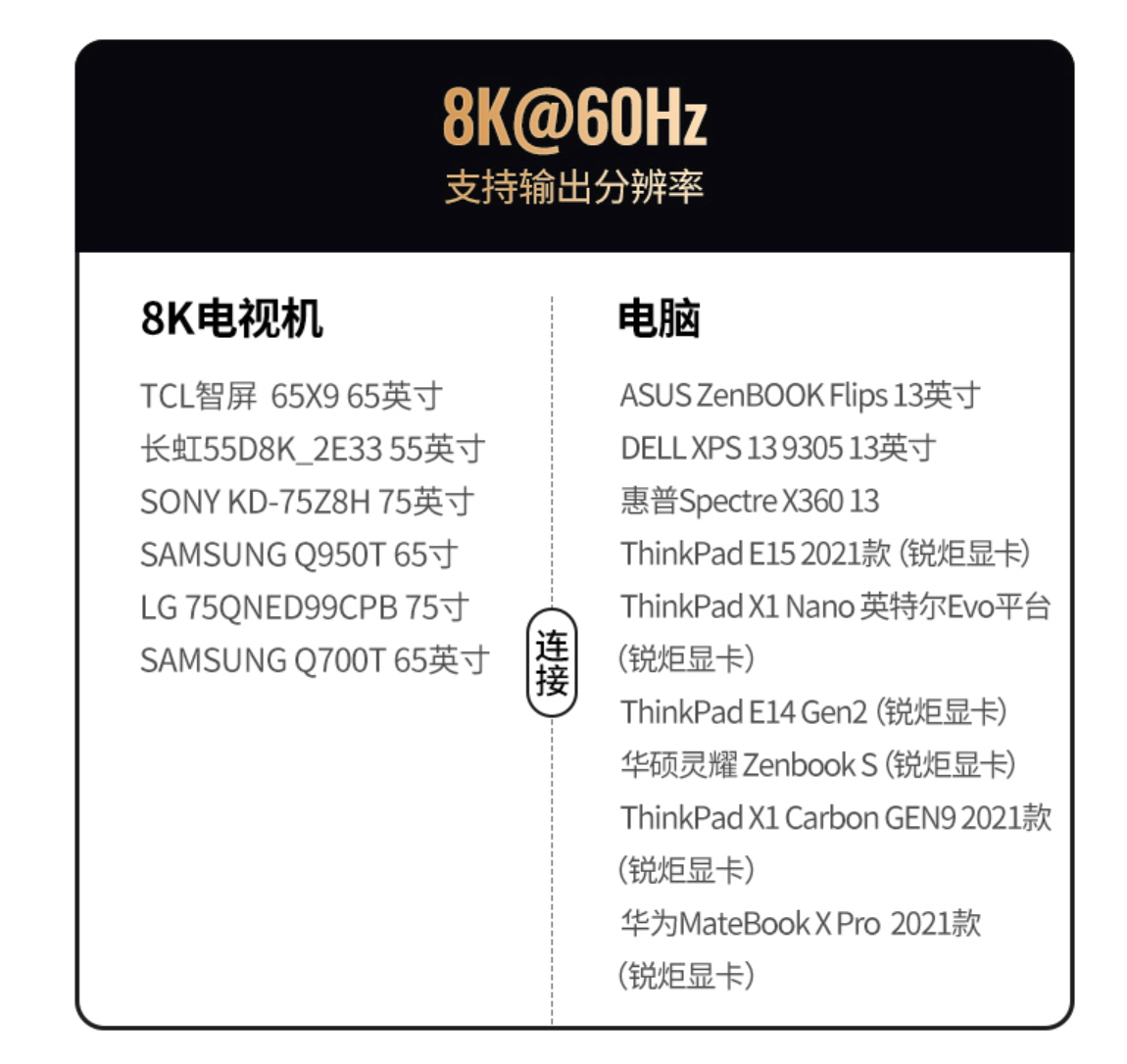

官方列出了一些支持 8K 60Hz 传输的设备列表，供大家参考：
